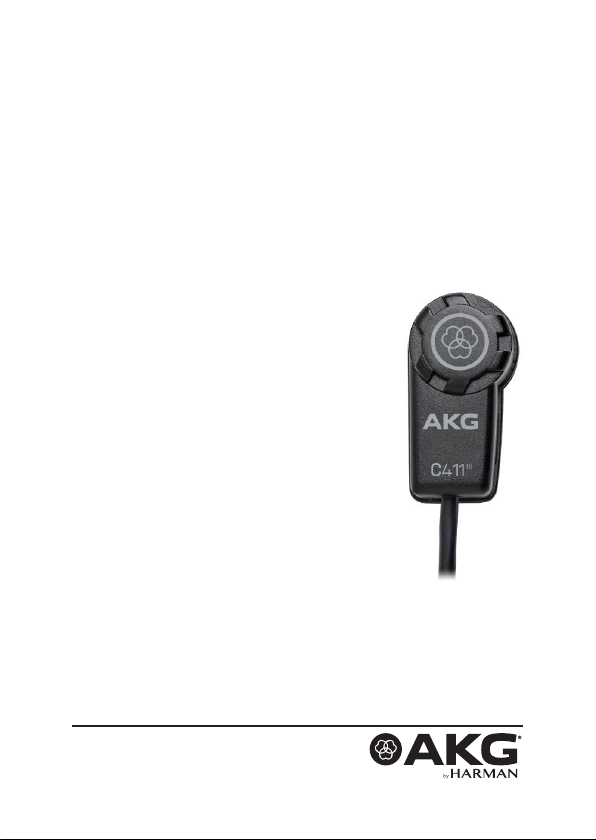

HIGH-PERFORMANCE MINIATURE
CONDENSER VIBRATION PICKUP
C411III (L, PP)

C411III MANUAL 3
C411III MANUAL2
1 SICHERHEIT UND UMWELT 4
1.1 Umwelt 4
2 BESCHREIBUNG 5
2.1 Einleitung 5
2.2 Lieferumfang 5
2.3 Optionales Zubehör 5
2.4 Besondere Merkmale 6
2.5 Kurzbeschreibung 6
2.6 Varianten 6
3 ANSCHLUSS 7
3.1 C411III PP 7
3.1.1 Anschluss an symmetrische Eingänge 7
3.1.2 Anschluss an asymmetrische Eingänge 8
3.2 C411III L 8
3.2.1 Anschluss an symmetrische Eingänge 9
3.2.2 Anschluss an asymmetrische Eingänge 9
3.2.3 Anschluss mittels MPA V L 10
3.2.4 Anschluss an Taschensender 10
4 ANWENDUNG 11
4.1 Einleitung 11
4.2 Befestigung am Instrument 11
4.3 Anwendungsgebiete 13
5 FEHLERBEHEBUNG 14
6 REINIGUNG 15
7 TECHNISCHE DATEN 16
INHALT
Herausgeber AKG Acoustics GmbH
Laxenburger Straße 254
1230 Wien
Österreich
Tel: [phone]
Fax: [phone]
[email protected]
AKG ACOUSTICS, U.S.
8500 Balboa Blvd. Dock 15
Northridge, CA 91329
U.S.A.
Tel: [phone]
[email protected]
Copyright © 2015 AKG Acoustics GmbH
Alle Rechte vorbehalten.
Die in dieser Anleitung enthaltenen Informationen, beige-
legten Zeichnungen und Fotos sind geistiges Eigentum der
AKG Acoustics GmbH.
Bei Wahrung des Urheberrechtes dürfen ohne ausdrückli-
che schriftliche Erlaubnis der Firma AKG Acoustics GmbH
weder diese Dokumentation noch Teile davon für irgend-
welche Zwecke in irgendeiner Form mit irgendwelchen
Mitteln, elektronisch oder mechanisch, mittels Fotokopie,
durch Aufzeichnung oder mit Informationsspeicherungs- und
Informationswiedergewinnungssystemen reproduziert oder übertra-
gen werden. Jede Weitergabe an Dritte ist untersagt. Auf Verlangen
ist dieses Manual an uns zurückzuerstatten.
Aktualisierung Dieses Manual kann ohne Vorankündigung geändert werden und
stellt keine Verpichtung seitens der Firma AKG Acoustics GmbH
dar.
Version 1.0
Ausgabedatum August 2015/DE
Printed in Hungary 08/15/5061962
IMPRESSUM

C411III MANUALC411III MANUAL4 5
SIcHERHEIT UNd UMwELT BEScHREIBUNg
1 Sicherheit und Umwelt
Beschädigungsgefahr
Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon
anschließen möchten, den gültigen Sicherheitsbestimmungen
entspricht und mit einer Sicherheitserdung versehen ist.
1.1 Umwelt
• Wenn Sie das Gerät verschrotten, trennen Sie Gehäuse,
Elektronik und Kabel und entsorgen Sie alle Komponenten
gemäß den dafür geltenden Entsorgungsvorschriften.
• Die Verpackung ist wiederverwertbar. Entsorgen Sie die
Verpackung in einem dafür vorgesehenen Sammelsystem.
2 Beschreibung
2.1 Einleitung
Vielen Dank, dass Sie sich für ein Produkt von AKG entschieden
haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam
durch, bevor Sie das Gerät benutzen und bewahren Sie die
Bedienungsanleitung sorgfältig auf, damit Sie jederzeit darin
nachschlagen können. Wir wünschen Ihnen viel Spaß!
2.2 Lieferumfang
• C411III PP oder C411III L
• Klebemasse
• Mikrofontasche
Kontrollieren Sie bitte, ob die Verpackung alle oben angeführten
Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren
AKG-Händler.
2.3 Optionales Zubehör
• MPA V L: Phantomspeiseadapter (für C411III L)
• B23 L: Batteriespeisegerät (für C411III L)
Optionales Zubehör nden auf unserer Homepage www.akg.com.
Ihr Händler berät Sie gerne.
Einleitung
Lieferumfang
Optionales
Zubehör

C411III MANUALC411III MANUAL6 7
BEScHREIBUNg ANScHLUSS
2.4 Besondere Merkmale
• Robuster Körperschallwandler für Instrumentalabnahme auf
der Bühne.
• Frequenzgang speziell für akustische Gitarre, Banjo, Zither
und Streichinstrumente ausgelegt.
• Klebemasse für die direkte Montage am Instrument im
Lieferumfang enthalten.
2.5 Kurzbeschreibung
Der Pickup C411III ist ein Körperschallwandler und nimmt
den Schall direkt von der Oberäche des schwingenden
Resonanzkörpers eines akustischen Instruments auf.
Der Pickup wurde speziell für die direkte Montage an akustischen
Gitarren, Banjos, Zithern und Streichinstrumenten entwickelt und
garantiert eine absolut klangtreue, unverfälschte Wiedergabe Ihres
Instruments.
Die Klebemasse zur Befestigung des Pickups ist absolut unschäd-
lich für Holz-, Kunststoff- und Metalloberächen.
2.6 Varianten
Der Pickup ist in zwei Ausführungen erhältlich:
• Für 9 bis 52 V Universal-Phantomspeisung.
3 m langes, x verbundenes Anschlusskabel mit
Phantomspeiseadapter mit integriertem 3-poligem XLR-
Stecker.
• Für Speisung mittels Batteriespeisegerät B23 L,
Phantomspeiseadapter MPA V L oder AKG Wireless-
Taschensender.
1,5 m langes, x verbundenes Anschlusskabel mit 3-poligem
Mini XLR-Stecker.
Besondere
Merkmale
Kurz-
beschreibung
C411III PP
C411III L
3 Anschluss
Der C411III Pickup ist ein Kondensatorwandler und benötigt daher
eine Stromversorgung.
Wenn Sie andere als die von AKG empfohlenen Speisegeräte
verwenden, kann der Pickup beschädigt werden und es erlischt
die Garantie.
3.1 C411III PP
3.1.1 Anschluss an symmetrische Eingänge
2
3
1
2
3
1
PhantomMPA
MPA
MIC 1 MIC 2 MIC 3 MIC 4
3
2
1
1

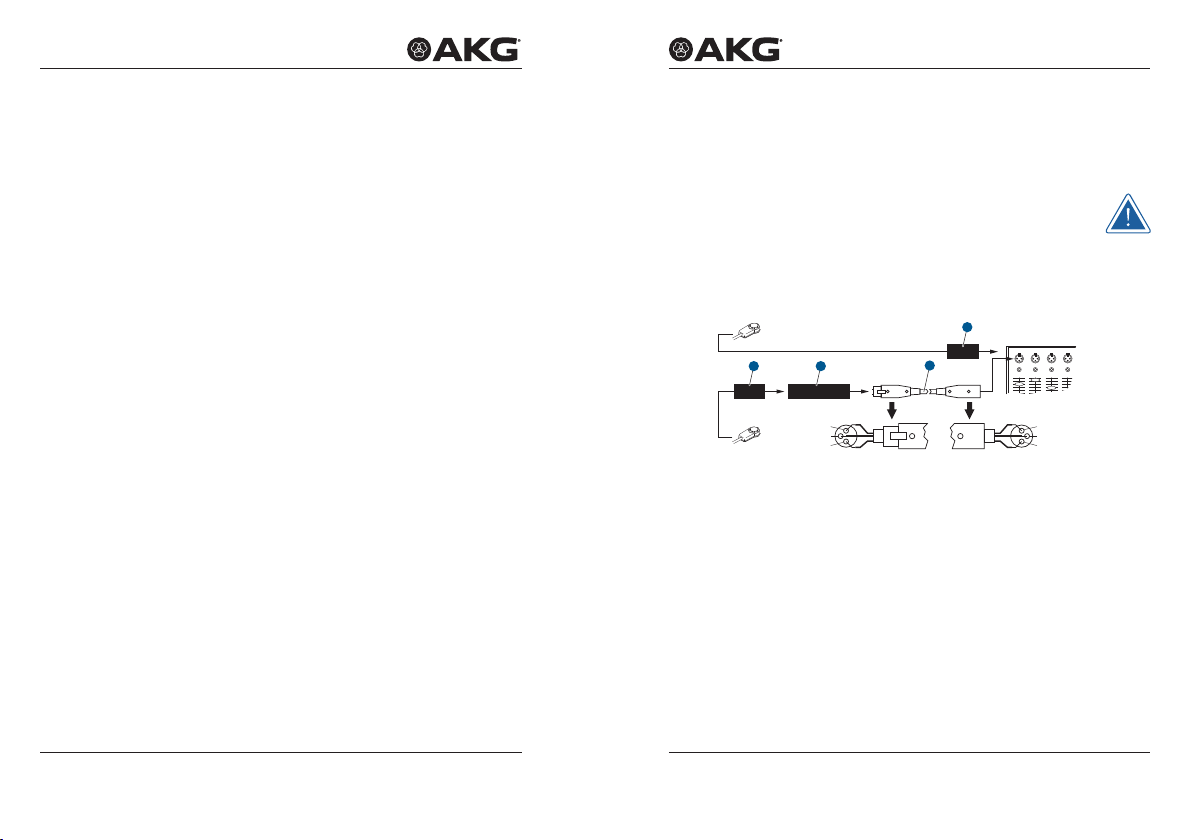

Abbildung 1: Anschluss an symmetrische Eingänge
1) Stecken Sie den Phantomspeiseadapter (1) am Kabel des
Pickups an einen symmetrischen XLR-Mikrofoneingang mit
Phantomspeisung an.
2) Schalten Sie die Phantomspeisung ein. (Lesen Sie dazu in der
Betriebsanleitung des jeweiligen Gerätes nach.)
3) Wenn Ihr Mischpult keine Phantomspeisung besitzt, ste-
cken Sie den Phantomspeiseadapter (1) an ein optionales
AKG-Phantomspeisegerät (2) an und verbinden Sie das
Phantomspeisegerät mit Hilfe eines XLR-Kabels (3) mit einem
symmetrischen Eingang.
C411III PP
Symmetrischer
Eingang

C411III MANUALC411III MANUAL8 9
ANScHLUSS ANScHLUSS
3.1.2 Anschluss an asymmetrische Eingänge
Phantomspeisegeräte (2) von AKG können Sie auch an einen
asymmetrischen Eingang an schließen.
Verwenden Sie dazu ein Kabel (3) mit XLR-Stecker (weiblich) und
Mono-Klinkenstecker:
2
3
1SS
T
T
PhantomM PA
INPUT 1 INPUT 2 INPUT 3 INPUT 4
2 4 5
3
1

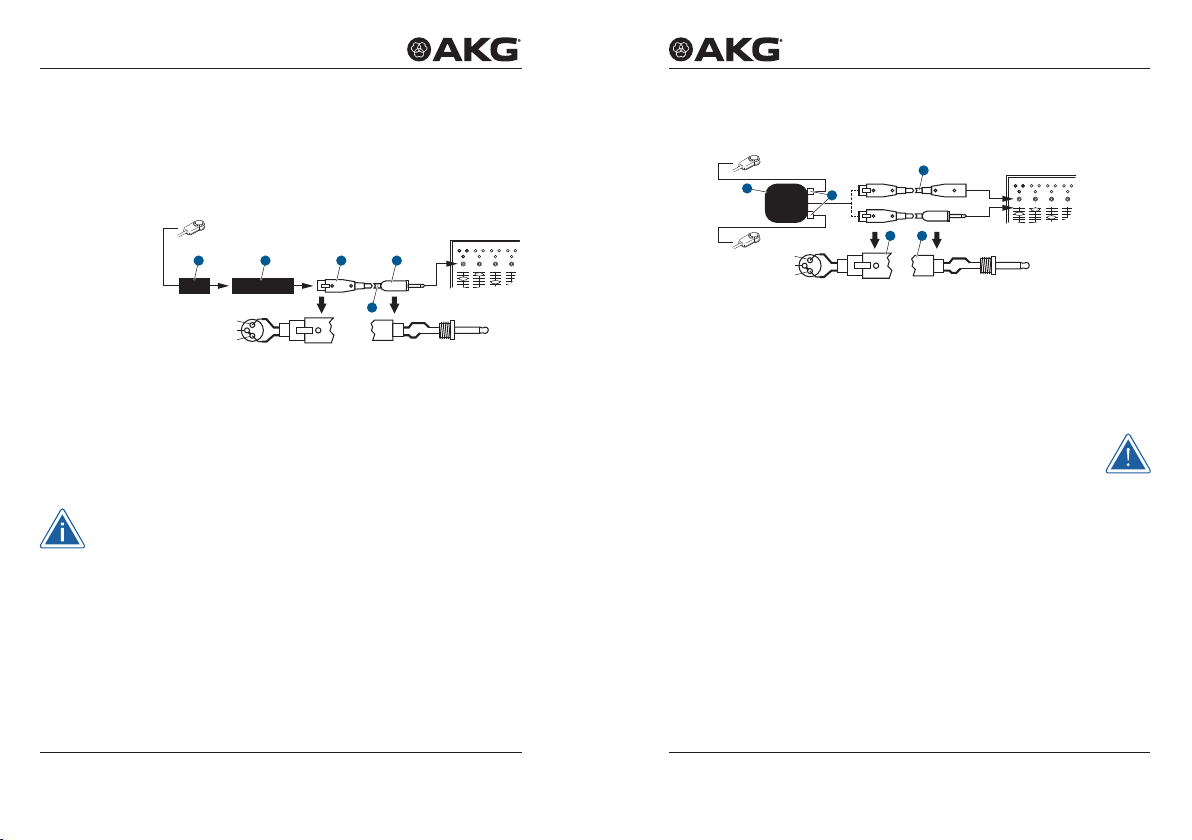

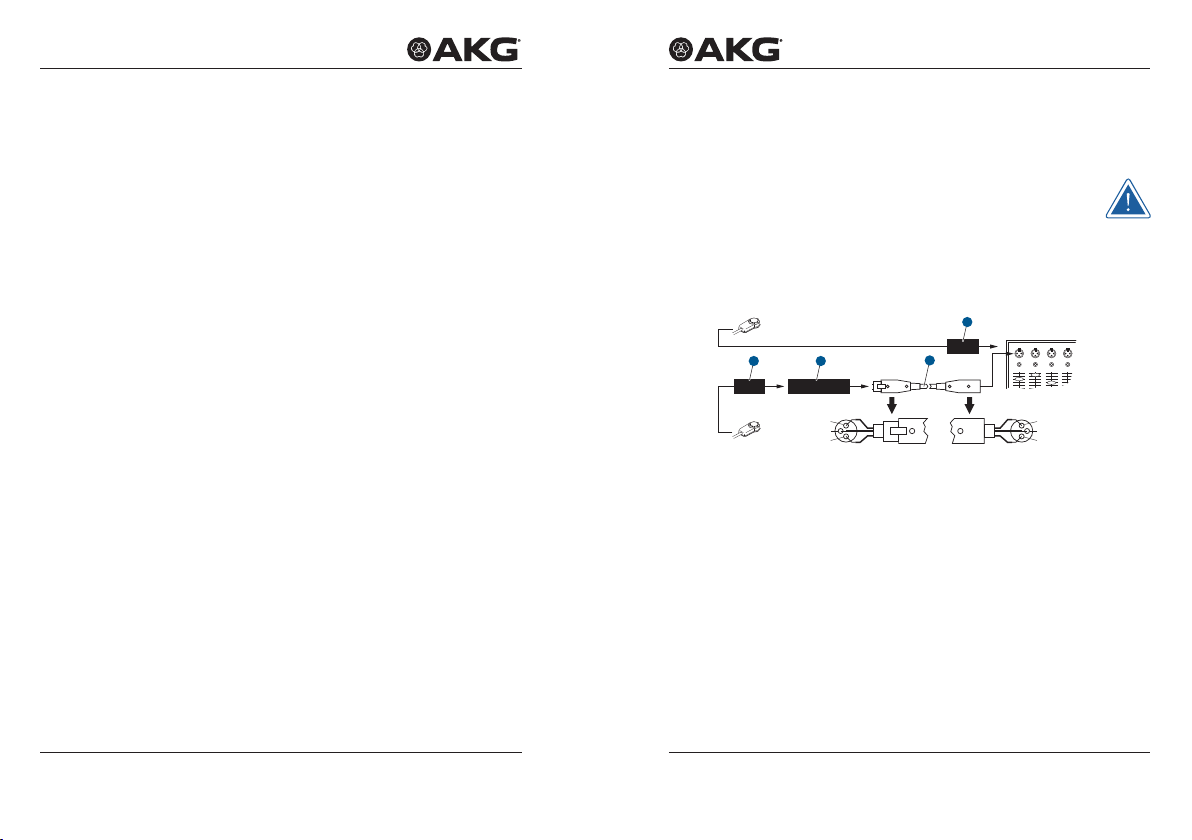

Abbildung 2: Anschluss an asymmetrischem Eingang
1) Verbinden Sie im XLR-Stecker (4) mittels einer Drahtbrücke
Stift 1 mit Stift 3 und mit der Abschirmung.
2) Verbinden Sie die innere Ader des Kabels mit Stift 2 des XLR-
Steckers (4) und der Spitze des Klinkensteckers (5).
Beachten Sie, dass asymmetrische Kabel Einstreuungen aus
Magnetfeldern (von Netz- und Lichtkabeln, Elektromotoren usw.)
wie eine Antenne aufnehmen können. Bei Kabeln, die länger als
5 m sind, kann dies zu Brumm- und ähnlichen Störgeräuschen
führen.
3.2 C411III L
Mit dem optionalen Batteriespeisegerät B23 L können Sie den
Pickup an symmetrische oder asymmetrische Eingänge ohne
Phantomspeisung anschließen.
C411III PP
Asymmetri-
scher Eingang
3.2.1 Anschluss an symmetrische Eingänge
2
3
1SS
T
T
INPUT 1 INPUT 2 INPUT 3 INPUT 4
B23 L
3
4 5
2
1
Abbildung 3: Anschluss-Schema mit B23 L
1) Kabel anstecken: Stecken Sie den Mini XLR-Stecker (1)
am Kabel des Pickups bis zum Anschlag in eine der beiden
Mini XLR-Buchsen am B23 L (2).
Der Stecker (1) verriegelt sich automatisch.
Kabel abziehen: Zum Abziehen des Kabels drücken Sie auf
den Entriegelungsknopf am Mini XLR-Stecker (1) und ziehen
Sie den Stecker (1) aus der Buchse heraus.
Um das Kabel nicht zu beschädigen, ziehen Sie niemals am Kabel
selbst!
2) Verbinden Sie das B23 L (2) mit dem gewünschten Eingang.
Zum Anschluss an einen symmetrischen Eingang verwenden Sie
ein handelsübliches XLR-Kabel (3).
3.2.2 Anschluss an asymmetrische Eingänge
Siehe Kapitel 3.1.2
C411III L
Symmetrischer
Eingang
C411III L
Asymmetri-
scher Eingang

C411III MANUALC411III MANUAL10 11
ANScHLUSS ANwENdUNg
3.2.3 Anschluss mittels MPA V L
Mini XLR Mini XLR MPA
MPA
MIC 1 MIC 2 MIC 3 MIC 4
Phantom
3 4
1 2
5
3
2
3
1
2
3
1

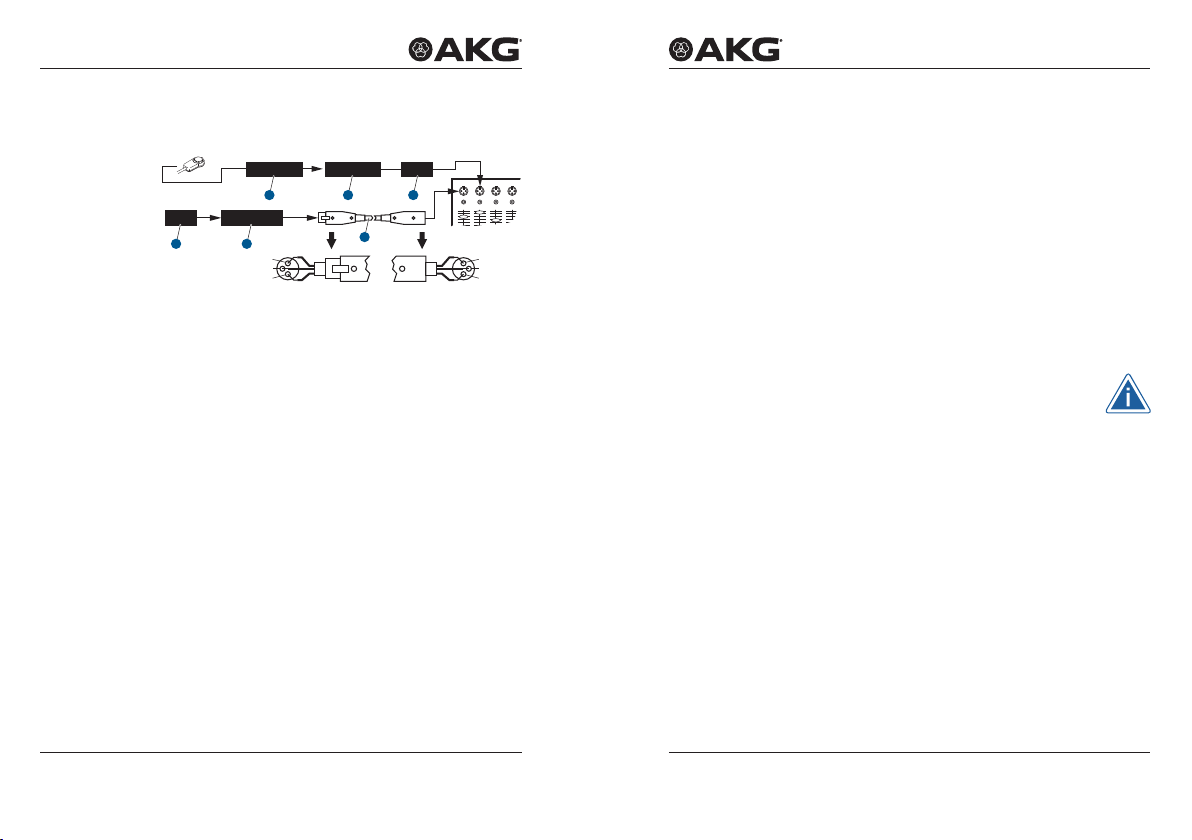

Abbildung 4: Anschluss-Schema mit MPA V L
1) Kabel anstecken:
Stecken Sie den Mini XLR-Stecker (1) am Kabel des
Pickups bis zum Anschlag in die Mini XLR-Kupplung (2) am
Anschlusskabel des MPA V L (3).
Der Stecker (1) verriegelt sich automatisch.
Kabel abziehen: siehe Kapitel 3.2.1.
2) Stecken Sie den MPA V L (3) an einen symmetrischen
XLR-Mikrofoneingang mit Phantomspeisung an.
3) Schalten Sie die Phantomspeisung ein. (Lesen Sie dazu in der
Betriebsanleitung des jeweiligen Gerätes nach.)
4) Wenn Ihr Mischpult keine Phantomspeisung be-
sitzt, stecken Sie den MPA V L (3) an ein optionales
AKG-Phantomspeisegerät (4) an und verbinden Sie das
Phantomspeisegerät (4) mit Hilfe eines XLR-Kabels (5) mit
einem symmetrischen Eingang.
3.2.4 Anschluss an Taschensender
Lesen Sie in der Bedienungsanleitung Ihres Taschensenders nach.
C411III L
Anschluss mit-
tels MPA V L
Anschluss an
Taschensender
4 Anwendung
4.1 Einleitung
Da die Resonanzkörper akustischer Instrumente an verschiedenen
Punkten in unterschiedlicher Weise schwingen, können Sie durch
Variieren des Schallabnahmepunkts verschiedene Klangfarben
erhalten.
Bewährte Positionierungen und weitere Anwendungshinweise
nden Sie im Kapitel 4.3.
4.2 Befestigung am Instrument
Wenn Sie den Pickup auf einer lackierten Oberäche befestigen
wollen, kontrollieren Sie vorher den Zustand des Lacks.
Auf porösem, brüchigem Lack ist die Haltekraft der Klebemasse
geringer und es besteht die Gefahr, dass die Klebemasse beim
Entfernen des Pickups die Lackschicht weiter beschädigt.
Einleitung

C411III MANUALC411III MANUAL12 13
ANwENdUNg ANwENdUNg

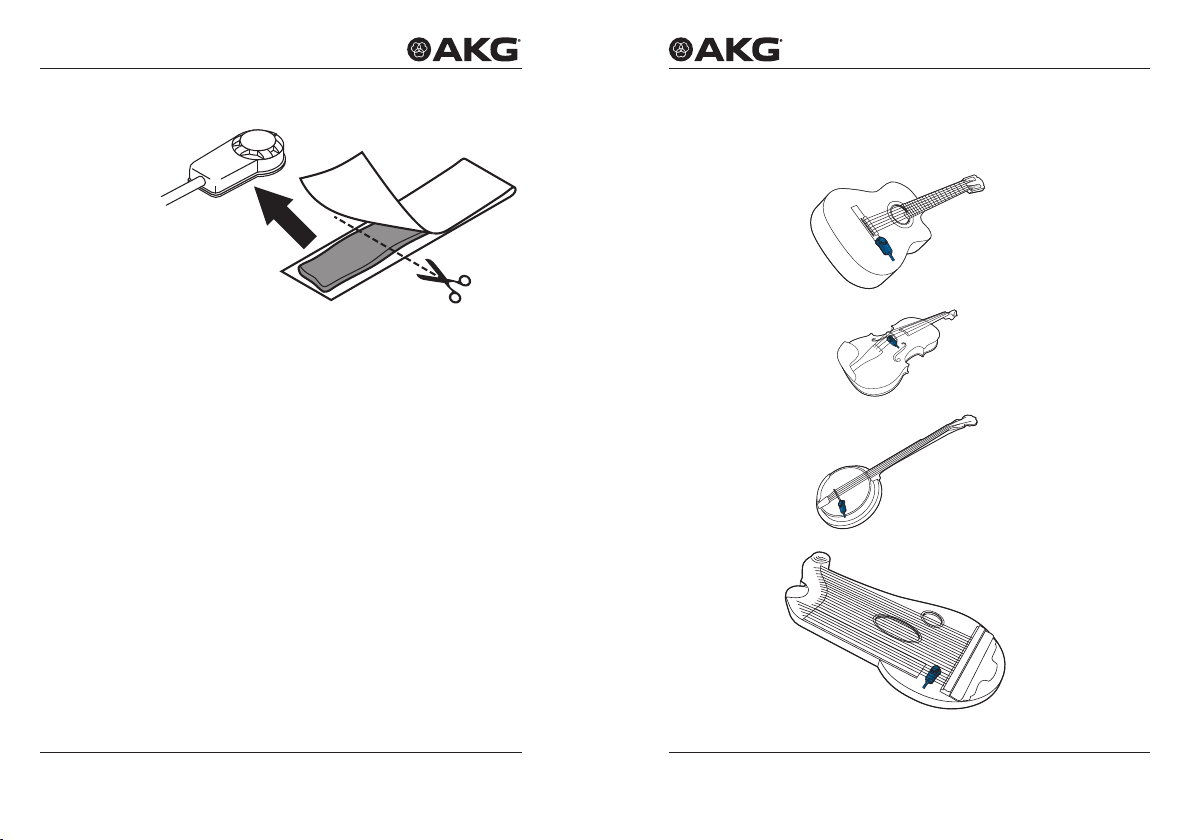

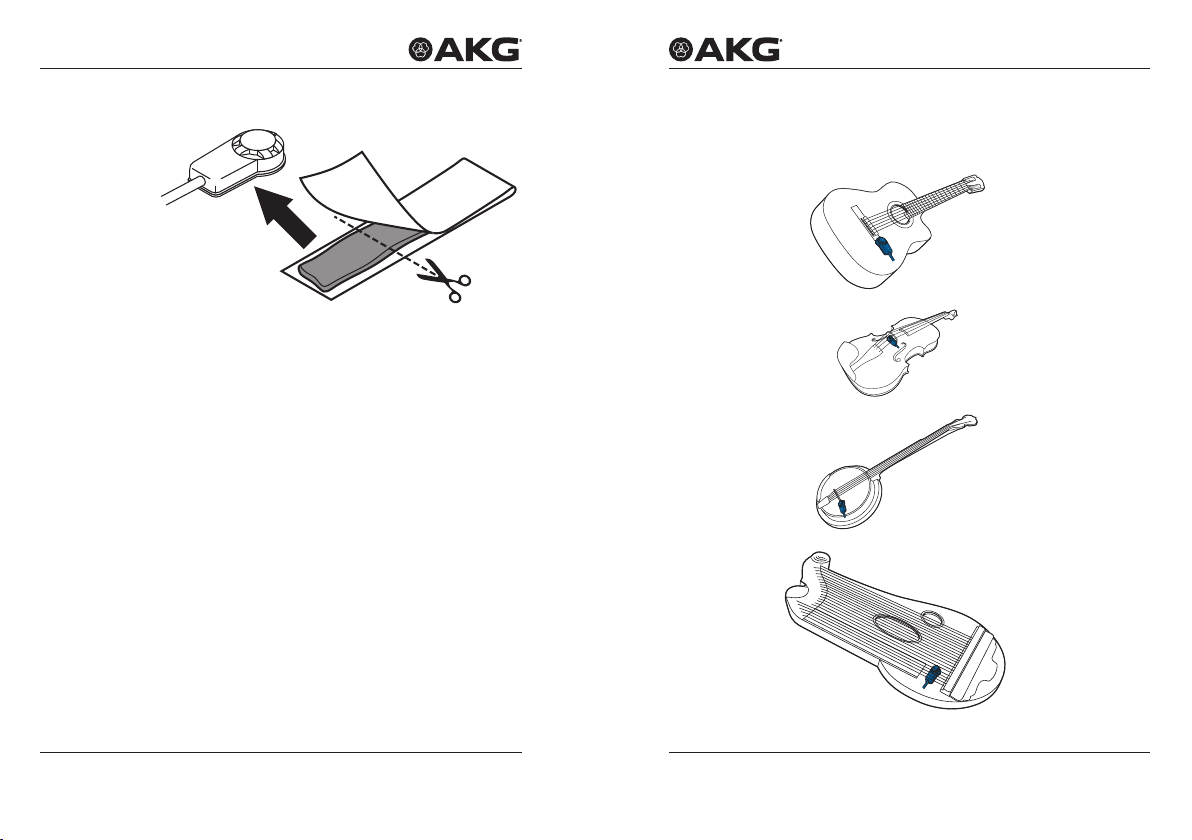

Abbildung 5: Klebemasse auf die Unterseite des Pickups drücken
1) Ziehen Sie die Schutzfolie von der mitgelieferten Klebemasse
ab.
2) Drücken Sie einen Teil der Klebemasse (etwa gleich groß wie
der Pickup) auf die Unterseite des Pickups.
3) Drücken Sie den Pickup auf den Steg oder in der Nähe des
Stegs auf die Decke des Instruments.
4.3 Anwendungsgebiete Anwendungs-
gebiete
Gitarre
Violine
Banjo
Zither

C411III MANUALC411III MANUAL14 15
FEHLERBEHEBUNg REINIgUNg
5 Fehlerbehebung
Fehler Mögliche Ursache Abhilfe
Kein Ton Mischpult und/oder Verstärker
ausgeschaltet.
Mischpult und/oder Verstärker
einschalten.
Kanal-Fader oder
Summenpegelregler
am Mischpult oder
Lautstärkeregler des
Verstärkers steht auf Null.
Kanal-Fader oder
Summenpegelregler am
Mischpult oder Lautstärkeregler
des Verstärkers auf gewünschten
Pegel ein stellen.
Pickup nicht an
Mischpult oder Verstärker
angeschlossen.
Pickup an Mischpult oder
Verstärker anschließen.
Kabelstecker nicht richtig
angesteckt.
Kabelstecker nochmals
anstecken.
Kabel defekt. Kabel überprüfen und falls nötig
ersetzen.
Keine Speisespannung. Phantomspeisung einschalten.
Phantomspeisegerät ans Netz
anschließen bzw. Batterie(n)
einlegen. Kabel überprüfen und
falls nötig ersetzen.
Verzerrungen Gain-Regler am Mischpult zu
weit aufgedreht.
Gain-Regler zurückdrehen.
Mischpulteingang zu
empndlich.
10 dB-Vorabschwächung
zwischen Pickupkabel und
Eingang stecken.
6 Reinigung
Reinigen Sie die Gehäuseoberäche des Mikrofons mit einem mit
Wasser befeuchteten Tuch.

C411III MANUALC411III MANUAL16 17
TEcHNIScHE dATEN TEcHNIScHE dATEN
7 Technische Daten
Typ: Kondensatorwandler mit Permanentladung
Richtcharakteristik: Achter
Übertragungsbereich: 10 – 18.000 Hz
Empndlichkeit: 1 mV/ms-2 (Körperschallwandler)
Elektrische Impedanz bei
1.000 Hz:
200 Ohm asymmetrisch
Empfohlene
Lastimpedanz:
≥ 1.000 Ohm
Grenzschalldruck für
1% / 3% Klirrfaktor:
96 dB / 103 dB
Speisespannung: C411III PP: 9–52 V Phantomspeisung
C411III L: Batteriespeisegerät B 29 L,
Phantomspeiseadapter MPA V L,
AKG WMS Taschensender
Stromaufnahme: ca. 2,2 mA
Kabellänge/Steckerart: C 411III PP: 3 m / XLR 3-polig
C 411III L: 1,5 m / Mini XLR 3-polig
Oberäche: mattschwarz
Abmessungen: 27 x 14 x 9,5 mm
Netto/Bruttogewicht: C411III PP: 98 g / 225 g
C411III L: 18 g / 150 g
Dieses Produkt entspricht den in der Konformitätserklärung angegebenen
Normen. Sie können die Konformitätserklärung per E-Mail von
[email protected] anfordern.

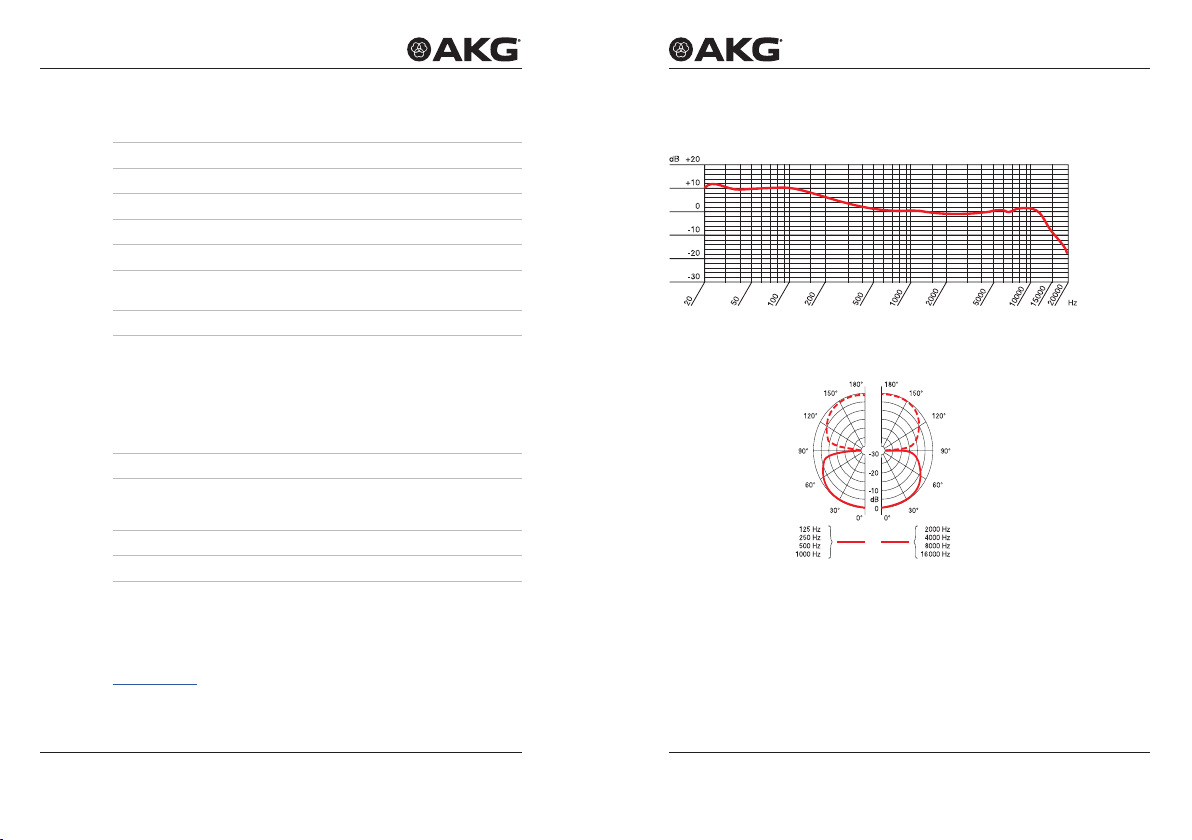

Frequenzgang
Polardiagramm

C411III MANUAL 19
C411III MANUAL18
1 SAFETY AND ENVIRONMENT 20
1.1 Environment 20
2 DESCRIPTION 21
2.1 Introduction 21
2.2 Package content 21
2.3 Optional Accessories 21
2.4 Features 22
2.5 Brief Description 22
2.6 Versions 22
3 INTERFACING 23
3.1 C411III PP 23
3.1.1 Connecting to Balanced Inputs 23
3.1.2 Connecting to Unbalanced Inputs 24
3.2 C411III L 24
3.2.1 Connecting to Balanced Inputs 25
3.2.2 Connecting to Unbalanced Inputs 25
3.2.3 Using the MPA V L 26
3.2.4 Connecting to a Bodypack Transmitter 26
4 USE 27
4.1 Introduction 27
4.2 Attaching the Pickup to the Instrument 27
4.3 Hints on Microphone Placement 29
5 TROUBLESHOOTING 30
6 CLEANING 31
7 TECHNICAL DATA 32
cONTENTS
Publisher AKG Acoustics GmbH
Laxenburger Straße 254
1230 Vienna
Austria
Tel: [phone]
Fax: [phone]
[email protected]
AKG ACOUSTICS, U.S.
8500 Balboa Blvd. Dock 15
Northridge, CA 91329
U.S.A.
Tel: [phone]
[email protected]
Copyright © 2015 AKG Acoustics GmbH
All rights reserved.
The information contained in this manual, including any drawings
and photos provided, are the intellectual property of AKG Acoustics
GmbH.
In accordance with copyright law, it is not permitted for this
documentation or parts thereof to be reproduced or transmitted for
any purpose in any form using any means, whether electronic or
mechanical, by photocopying, recording or using information storage
and information processing systems without the express, written
consent of AKG Acoustics GmbH. Forwarding to third parties is not
permitted. This manual should be returned to us on request.
Updates Dieses Manual kann ohne Vorankündigung geändert werden und
stellt keine Verpichtung seitens der Firma AKG Acoustics GmbH
dar.
Version 1.0
Publication
date
August 2015/EN
Printed in Hungary 08/15/5061962
LEgAL NOTIcE

C411III MANUALC411III MANUAL20 21
SAFETy ANd ENvIRONMENT dEScRIPTION
1 Safety and environment
Risk of damage
Please make sure that the piece of equipment your microphone
will be connected to fullls the safety regulations in force in your
country and is tted with a ground lead.
1.1 Environment
• In case of scrapping the equipment, separate the housing,
electronics and cables and dispose all the components in
accordance with the appropriate waste disposal regulations.
• The packaging is recyclable. Dispose of the packaging via an
appropriate collection system provided for this purpose.
2 Description
2.1 Introduction
Thank you for your decision to buy an AKG product. Please read
the user instructions carefully, before using the unit and keep
them in a safe place so that you can refer to them in the future at
any time. We wish you a lot of fun!
2.2 Package content
• C411III PP or C411III L
• Adhesive compound
• Microphone bag
Check that the package contains all the parts given above. If
anything is missing, please contact your AKG dealer.
2.3 Optional Accessories
• MPA V L: phantom power adapter (for C411III L)
• B23 L: battery power supply (for C411III L)
Optional accessories can be found at www.akg.com. Your dealer
will be happy to advise you.
Introduction
Package
content
Optional
accessories

C411III MANUALC411III MANUAL22 23
dEScRIPTION INTERFAcINg
2.4 Features
• Rugged vibration pickup for instrument miking on stage.
• Frequency response tailored to acoustic guitar, banjo, zither,
and bowed string instrument miking.
• Complete with adhesive compound for mounting the pickup
directly on the instrument.
2.5 Brief Description
The C411III is a vibration pickup that converts the vibrations of an
instrument’s soundboard into an electrical signal.
The C411III has been specically designed for direct attachment to
an acoustic guitar, banjo, zither, or bowed string instrument and
ensures absolutely accurate, coloration-free reproduction.
The supplied adhesive compound for attaching the pickup will
leave wooden, plastic, and metal surfaces untainted.
2.6 Versions
The C 411III is available in two versions:
• For 9 to 52 V universal phantom power.
(3-m) permanently attached connecting cable with phantom
power adapter with integrated 3-pin XLR connector.
• For use with the B23 L battery power supply, MPA V L phan-
tom power adapter, or AKG Wireless bodypack transmitters.
5-ft.
(1.5-m) permanently attached connecting cable with 3-pin
mini XLR connector
Features
Brief
Description
C411III P
C411III L
3 Interfacing
The C411III pickup is a condenser transducer and therefore needs
a power supply.
Using any power supply other than those recommended by AKG
may damage your pickup and will void the warranty.
3.1 C411III PP
3.1.1 Connecting to Balanced Inputs
2
3
1
2
3
1
PhantomMPA
MPA
MIC 1 MIC 2 MIC 3 MIC 4
3
2
1
1
Figure 1: Connecting to balanced inputs
1) Connect the phantom power adapter (1) on the pickup cable
to a balanced XLR microphone input with phantom power.
2) Switch the phantom power on. (Refer to the instruction manu-
al of the unit to which you connected your pickup.)
3) If your mixer provides no phantom power: Connect the phan-
tom power adapter (1) to an optional AKG phantom power
supply (2) and use an XLR cable (3) to connect the phantom
power supply to the desired balanced input.
C411III PP
Connecting
to balanced
inputs

C411III MANUALC411III MANUAL24 25
INTERFAcINg INTERFAcINg
3.1.2 Connecting to Unbalanced Inputs
You may connect any AKG phantom power supply (2) to an unbal-
anced input, too.
Use a cable (3) with a female XLR connector and TS jack plug:
2
3
1SS
T
T
PhantomM PA
INPUT 1 INPUT 2 INPUT 3 INPUT 4
2 4 5
3
1
Figure 2: Connecting to unbalanced inputs
1) On the XLR connector (4), use a wire bridge to connect pin 1
to pin 3 and the cable shield.
2) Connect the inside wire of the cable to pin 2 on the XLR
connector (4) and the tip contact of the jack plug (5).
Unbalanced cables may pick up interference from stray magnetic
elds near power or lighting cables, electric motors, etc. like an
antenna. This may introduce hum or similar noise if you use a cable
that is longer than 16 feet (5 m).
3.2 C411III L
The optional B23 L battery supply allows you to connect the pickup
to balanced or unbalanced inputs with no phantom power.
C411III PP
Connecting to
unbalanced
inputs
3.2.1 Connecting to Balanced Inputs
2
3
1SS
T
T
INPUT 1 INPUT 2 INPUT 3 INPUT 4
B23 L
3
4 5
2
1
Figure 3: Using the B23 L to power the microphone
1) Connecting the cable: Push the mini XLR connector (1) on
the pickup cable into one of the two mini XLR sockets on the
B23 L (2) to the stop.
The connector will lock automatically.
Disconnecting the cable: To disconnect the cable, press the
unlocking button on the mini XLR connector (1) and pull the
connector (1) out of the socket.
To avoid damaging the cable, never try to pull out the cable itself!
2) Connect the B 23 L (2) to the desired input.
Use a commercial XLR cable (3) to connect the B23 L (2) to a
balanced input.
3.2.2 Connecting to Unbalanced Inputs
Refer to section 3.1.2.
C411III L
Connecting
to balanced
inputs
C411III L
Connecting to
unbalanced
inputs

C411III MANUALC411III MANUAL26 27
INTERFAcINg USE
3.2.3 Using the MPA V L
Mini XLR Mini XLR MPA
MPA
MIC 1 MIC 2 MIC 3 MIC 4
Phantom
3 4
1 2
5
3
2
3
1
2
3
1
Figure 4: Connection diagram with MPA V L.
1) Connecting the cable:
Push the mini XLR connector (1) on the pickup cable into the
mini XLR socket (2) on the cable of the MPA V L (3) to the
stop.
The connector will lock automatically.
Disconnecting the cable: refer to section 3.2.1.
2) Connect the MPA V L (3) to a balanced XLR microphone input
with phantom power.
3) Switch the phantom power on. (Refer to the instruction manu-
al of the unit to which you connected your pickup.)
4) If your mixer provides no phantom power: Connect the
MPA V L (3) to an optional AKG phantom power supply (4) and
use an XLR cable (5) to connect the phantom power supply (4)
to the desired balanced input.
3.2.4 Connecting to a Bodypack Transmitter
Refer to the manual of your bodypack transmitter.
C411III L
Using the MPA V L
Connecting to
a Bodypack
Transmitter
4 Use
4.1 Introduction
Since a soundboard vibrates differently in different places, you
can get different sounds by carefully selecting the spot where you
mount the pickup.
Section 4.3 describes proven techniques that you may want to use
as starting points for your own experiments.
4.2 Attaching the Pickup to the Instrument
If you are going to attach the pickup to a lacquered surface, check
the condition of the lacquer coat rst.
If the lacquer coat is porous or cracked, the adhesive compound
will lose some of its tack and may damage the lacquer coat further
when you remove the pickup.
Introduction

C411III MANUALC411III MANUAL28 29
USE USE
Figure 5: Pressing the adhesive compound on the underside of the pickup
1) Remove the backing from the supplied adhesive compound.
2) Press some of the adhesive compound (just enough to cover
the "footprint" of the pickup) on the underside of the pickup.
3) Press the pickup onto the bridge of your instrument or onto
the soundboard, near the bridge.
4.3 Hints on Microphone Placement Hints on
Microphone
Placement
Guitar
Violin
Banjo
Zither

C411III MANUALC411III MANUAL30 31
TROUBLESHOOTINg cLEANINg
5 Troubleshooting
Problem Possible cause Remedy
No sound Power to mixer and/or amplier
is off.
Switch power to mixer or amplier
on.
Channel or master fader on
mixer or volume control on
amplier is at zero.
Set channel or master fader
on mixer or volume control on
amplier to desired level.
Pickup is not connected to mixer
or amplier.
Connect pickup to mixer or
amplier.
Cable connectors are seated
loosely.
Check cable connectors for
secure seat.
Cable is defective. Check cable and replace if
damaged.
No supply voltage. Switch phantom power on.
Phantom power supply: connect
to power outlet or insert battery
(batteries). Check cable and
replace if damaged.
Distortions Gain control on the mixer set
too high.
Turn gain control down CCW.
Mixer input sensitivity too high. Connect a 10 dB preattenuation
pad between pickup cable and
input.
6 Cleaning
Use a soft cloth moistened with water to clean the surface of the
microphone body.

C411III MANUALC411III MANUAL32 33
TEcHNIcAL dATA TEcHNIcAL dATA
7 Technical data
Type: pre-polarized condenser transducer
Polar pattern: Figure 8
Frequency range: 10 – 18,000 Hz
Sensitivity: 1 mV/ms-2 (vibration pickup)
Impedance at 1,000 Hz: 200 Ω, unbalanced
Recommended load
impedance:
≥1,000 ohms
Max. SPL for 1%/3% THD: 96 dB / 103 dB
Powering: C411III PP: 9 to 52 V universal phantom
power
C411III L: B 29 L battery power supply,
MPA V L phantom adapter,
AKG WMS bodypack transmitters
Current consumption: approx. 2.2 mA
Cable length/Connector: C411III PP: 3 m (10 ft.) / 3-pin male XLR
C411III L: 1.5 m (5 ft.) / 3-pin mini XLR
Finish: matte black
Dimensions: 27 x 14 x 9.5 mm (1 x 0.6 x 0.4 in.).
Net/shipping weight: C411III PP: 98 g (3.5 oz.) / 225 g (8 oz.)
C411III L: 18 g (0.6 oz.) / 150 g (5.3 oz.)
This product conforms to the standards listed in the Declaration of
Conformity. You can request the Declaration of Conformity by e-mail from
[email protected].
Frequency responce C411III
Polar Diagram C411III

C411III MANUAL 35
C411III MANUAL34
1 SÉCURITÉ ET ENVIRONNEMENT 36
1.1 Environnement 36
2 DESCRIPTION 37
2.1 Introduction 37
2.2 Livraison 37
2.3 Accessoires en option 37
2.4 Caractéristiques particulières 38
2.5 Description succincte 38
2.6 Versions 38
3 RACCORDEMENT 39
3.1 C411III PP 39
3.1.1 Raccordement sur une entrée symétrique 39
3.1.2 Raccordement sur une entrée asymétrique 40
3.2 C411III L 40
3.2.1 Raccordement sur une entrée symétrique 41
3.2.2 Raccordement sur une entrée asymétrique 41
3.2.3 Raccordement avec MPA V L 42
3.2.4 Raccordement sur un émetteur de poche 42
4 APPLICATION 43
4.1 Introduction 43
4.2 Fixation sur un instrument 43
4.3 Conseils de positionnement 45
5 RÉSOLUTION DES ERREURS 46
6 NETTOYAGE 47
7 SPÉCIFICATIONS TECHNIQUES 48
ÍNdIcE
Éditeur AKG Acoustics GmbH
Laxenburger Straße 254
1230 Vienne
Autriche
Tél : [phone]
Fax : [phone]
[email protected]
AKG ACOUSTICS, U.S.
8500 Balboa Blvd. Dock 15
Northridge, CA 91329
U.S.A.
Tél: [phone]
[email protected]
Copyright © 2015 AKG Acoustics GmbH
Tous droits réservés.
Les informations de ce mode d'emploi, les schémas, et les
photos annexes sont la propriété intellectuelle de la société
AKG Acoustics GmbH.
Dans le cadre du respect du droit d'auteur, il est interdit,
sans autorisation préalable expresse et écrite de la société
AKG Acoustics GmbH, de reproduire ou de transmettre toute ou
partie de cette documentation, quelles qu'en soient les raisons, les
formes ou les moyens, que ce soit électroniquement, mécanique-
ment, par photocopies, enregistrement ou dispositifs de stockage et
de récupération d'informations. Il est interdit de la transmettre à un
tiers. Elle doit nous être retourné sur demande.
Mise à jour Ce mode d'emploi peut être mis à jour sans préavis et n'engage en
aucune façon la société AKG Acoustics GmbH.
Version 1.0
Date d'édition Août 2015/FR
Printed in Hungary 08/15/5061962
MENTIONS LÉgALE

C411III MANUALC411III MANUAL36 37
SÉcURITÉ ET ENvIRONNEMENT dEScRIPTION
1 Sécurité et environnement
Risques de dommages
Vériez si l’appareil sur lequel vous voulez brancher le microphone
répond aux règlements de sécurité en vigueur et possède une prise
de terre de sécurité.
1.1 Environnement
• Pour éliminer l'appareil, séparez le caisson, les circuits élec-
troniques et les câbles et éliminez tous les composants selon
les consignes d'élimination en vigueur.
• L’emballage peut être recyclé. Éliminez toujours l'emballage
en l'envoyant à un système de collecte adapté.
2 Description
2.1 Introduction
Merci d’avoir choisi un produit AKG. Lisez attentivement et
intégralement le mode d’emploi avant d’utiliser l’appareil.
Conservez le mode d’emploi en lieu sûr pour pouvoir vous
y reporter à tout moment. Nous vous souhaitons beaucoup
d’amusement !
2.2 Livraison
• C411III PP ou C411III L
• Mastic
• Sac de microphone
Vériez que l’emballage contient bien toutes les pièces énumérées
ci-dessus. Adressez-vous à votre fournisseur AKG si elle est
incomplète.
2.3 Accessoires en option
• MPA V L : Adaptateur pour alimentation fantôme (pour
C411III L)
• B23 L : Alimentations à piles (pour C411III L)
Pour les accessoires en option, allez sur www.akg.com. Votre
revendeur vous conseillera avec plaisir.
Introduction
Livraison
Acessoires en
option

C411III MANUALC411III MANUAL38 39
dEScRIPTION RAccORdEMENT
2.4 Caractéristiques particulières
• Micro-contact robuste pour la prise d’instruments sur scène.
• Réponse en fréquence spécialement adaptée pour la guitare
acoustique, le banjo, la cithare et des instruments à cordes.
• Du mastic pour le montage direct sur l’instrument est fourni
avec le micro.
2.5 Description succincte
Le micro-contact C411III est un transducteur de vibrations de
structure qui prend le son directement à la surface de la caisse de
résonance en vibration d’un instrument acoustique.
Le C411III a été conçu spécialement pour le montage direct sur la
guitare acoustique, le banjo, la cithare et des instruments à cordes
et garantit toujours une restitution absolument dèle et non dénatu-
rée de votre instrument.
Le mastic pour la xation du micro-contact ne risque absolument
pas d’abîmer le bois, la matière plastique ou la surface métallique.
2.6 Versions
Le micro-contact existe en deux versions différentes :
• Pour alimentation fantôme universelle de 9 à 52 V.
Câble de raccordement xe de 3 m de long avec module
d’alimentation fantôme comportant un connecteur XLR 3
points intégré.
• Pour alimentation par boîtier à pile B23 L, module d’alimenta-
tion fantôme MPA V L ou émetteur de poche AKG Wireless.
Câble de raccordement xe de 1,5 m de long, avec connec-
teur mini-XLR 3 points.
Carac-
téristiques
particulières
Description
succincte
C411III PP
C411III L
3 Raccordement
Le micro-contact C411III est un transducteur électrostatique ; il a
donc besoin d’une alimentation.
L’utilisation d’alimentations autres que celles recommandées par
AKG peut provoquer des dégâts sur le micro et entraîne la perte
de la garantie.
3.1 C411III PP
3.1.1 Raccordement sur une entrée symétrique
2
3
1
2
3
1
PhantomMPA
MPA
MIC 1 MIC 2 MIC 3 MIC 4
3
2
1
1
Figure 1: Raccordement sur une entrée symétrique
1) Connectez l’adaptateur pour alimentation fantôme (1) du
câble micro sur une entrée de micro symétrique type XLR
avec alimentation fantôme.
2) Mettez l’alimentation fantôme sous tension. (Veuillez vous
reporter à la notice de l’alimentation utilisée.)
3) Si vous n’avez pas d’alimentation fantôme sur votre table de
mixage, branchez l’adaptateur pour alimentation fantôme (1)
sur une alimentation fantôme AKG optionnelle (2) et raccordez
l’alimentation fantôme à une entrée symétrique à l’aide d’un
câble XLR (3).
C411III PP
Entrée sym-
étrique
