Harvia sentiotec Home combi User manual

Version 07/19 Ident-Nr. Y05-0614
DE
EN
MONTAGE- UND GEBRAUCHSANWEISUNG
Deutsch
FR
IT
NL
CS
SV
FI
Saunaofen
Home combi
HOME-C60 / 1-050-408: Home combi 6,0 kW
HOME-C90 / 1-050-411: Home combi 9,0 kW

Inhaltsverzeichnis
1. Zu dieser Anleitung 4
2. Wichtige Hinweise zu Ihrer Sicherheit 5
2.1. Bestimmungsgemäßer Gebrauch 5
2.2. Sicherheitshinweise für den Monteur 6
2.3. Sicherheitshinweise für den Anwender 7
3. Produktbeschreibung 8
3.1. Lieferumfang 8
3.2. Zubehör 8
4.3. Produktfunktionen 8
4. Montage und Anschluss 8
4.1. Aufstellort und Fühlerposition 9
4.2. Sicherheitsabstände 9
4.4. Montage an der Kabinenwand 10

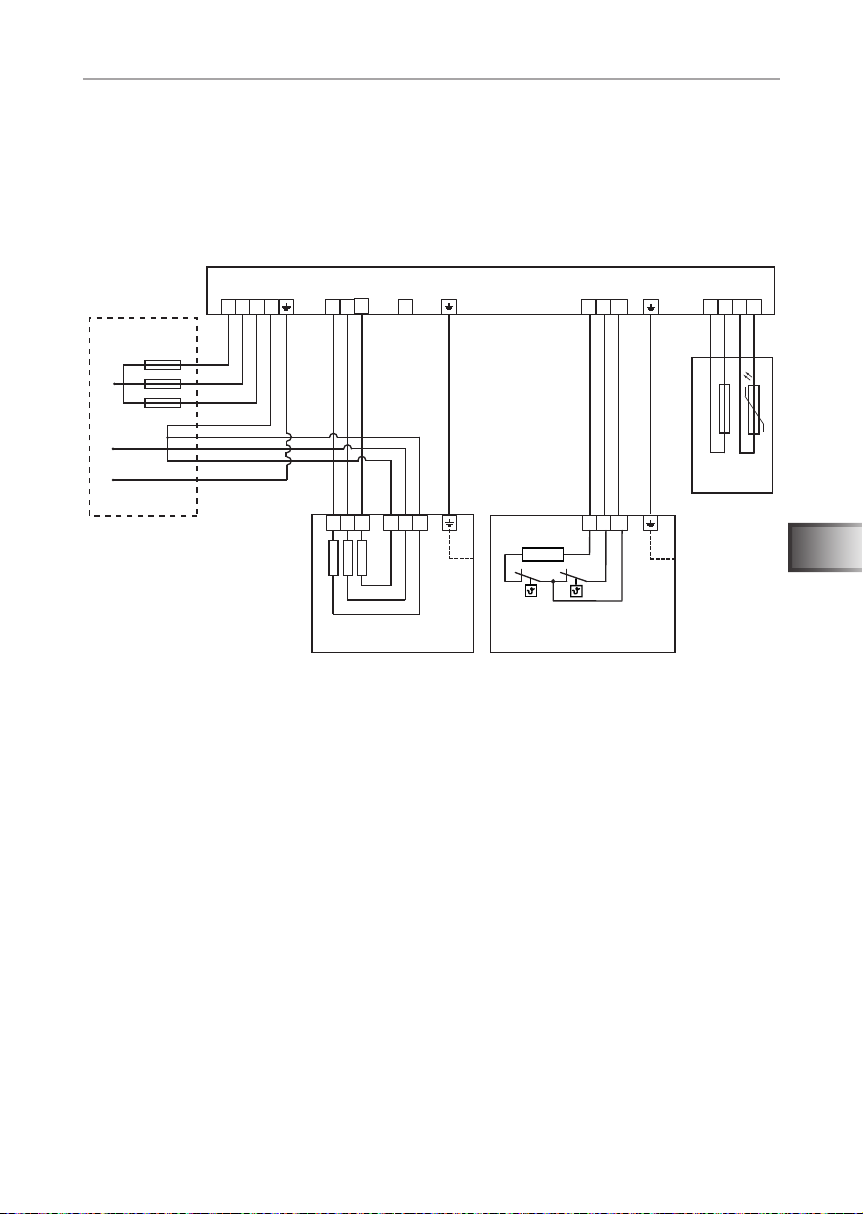

4.5. Anschlussplan für 400V 3N~ 12
4.6. Anschlussplan für 230V 1N~ 13
4.8. Verdrahtungsschemen 14
4.7. Elektrischer Anschluss 14
5. Inbetriebnahme 16
5.1. Steinebehälter füllen 16
5.2. Erstmaliges Aufheizen 17
6. Bedienung 18
6.1. Saunaofen bedienen 18
6.2. Finnischer Saunabetrieb 18
6.3. Kombi-Betrieb 19

DE
7. Wartung 21
7.1. Längere Betriebspausen 21
7.2. Saunaofen reinigen 21
7.3. Saunasteine wechseln 22
7.4. Verdampferbehälter reinigen 22
7.5. Verdampferbehälter entkalken 23
8. Entsorgung 23
9. Problemlösung durch den Monteur 24
10.Technische Daten 25
11.Ersatzteile 26

Montage- und Gebrauchsanweisung S. 4/26
1.Zu dieser Anleitung
Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren
Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Informationen zu
Ihrer Sicherheit und zur Bedienung nachlesen.
Symbole in Warnhinweisen
In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine
Gefahr ausgeht, ein Warnhinweis angebracht. Befolgen Sie diese Warnhinweise
unbedingt. So vermeiden Sie Sachschäden und Verletzungen, die im schlimmsten
Fall sogar tödlich sein können.
In den Warnhinweisen werden Signalwörter verwendet, die folgende Bedeutun-
gen haben:
GEFAHR!
Wenn Sie diesen Warnhinweis nicht beachten, sind Tod oder schwere
Verletzungen die Folge.
WARNUNG!
Wenn Sie diesen Warnhinweis nicht beachten, können Tod oder schwere
Verletzungen die Folge sein.
VORSICHT!
Wenn Sie diesen Warnhinweis nicht befolgen, können leichte Verletzun-
gen die Folge sein.
ACHTUNG!
Dieses Signalwort warnt Sie vor Sachschäden.
Andere Symbole
Dieses Symbol kennzeichnet Tipps und nützliche Hinweise.
Nicht abdecken! Bedienungsanleitung lesen
Sie nden diese Montage- und Gebrauchsanweisung auch im Download-
bereich unserer Webseite auf www.sentiotec.com/downloads.

DE
Montage- und Gebrauchsanweisung S. 5/26
2.Wichtige Hinweise zu Ihrer Sicherheit
Der Saunaofen Home combi ist nach anerkannten sicherheits-
technischen Regeln gebaut. Dennoch können bei der Verwendung
Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicher-
heitshinweise und die speziellen Warnhinweise in den einzelnen
Kapiteln.
2.1. Bestimmungsgemäßer Gebrauch
Der Home combi ist ein Saunaofen mit integriertem Verdampfer.
Der Home combi darf nur zur Erwärmung von Saunakabinen und
zur Erhöhung der Luftfeuchtigkeit in der Saunakabine verwendet
werden. Der Home combi darf nur in Kombination mit einer Sau-
nasteuerung ohne Fernstartfunktion verwendet werden.
Nur in Kombination mit der optional erhältlichen Sicherheitsabschal-
tung darf der Saunaofen Home combi auch mit einer Saunasteu-
erung, die über eine Fernstartfunktion verfügt, betrieben werden.
Nur in Kombination mit der optional erhältlichen Sicherheitsabschal-
tung darf der Saunaofen Home combi auch in öffentlichen Saunen
eingesetzt werden.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungs-
gemäß. Nicht bestimmungsgemäßer Gebrauch kann zur Beschä-
digung des Produkts, zu schweren Verletzungen oder Tod führen.

Montage- und Gebrauchsanweisung S. 6/26
2.2. Sicherheitshinweise für den Monteur
●Montage- und Anschlussarbeiten am Saunaofen dürfen nur im
spannungsfreien Zustand durchgeführt werden.
●Die Montage darf nur durch eine Elektrofachkraft oder eine ver-
gleichsweise qualizierte Person ausgeführt werden.
●Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal-
tung entsprechend der Überspannungskategorie III vorzusehen.
●Verwenden Sie zum Anschluss des Saunaofens ausschließlich
bis 150 °C temperaturbeständige Silikonleitungen.
●Installieren Sie nur einen Saunaofen in der Kabine. Der Sau-
naofen Home n darf nicht gemeinsam mit anderen Sauanöfen
in einer Saunakabine verwendet werden.
●Decken und Wände der Saunakabine sind aus harzarmen, unbe-
handelten oder thermisch behandelten Hölzern, z.B. nordischer
Fichte, Hemlock, Kiefer oder Tanne, oder aus Holzlagen-Werk-
stoffen herzustellen. Bei Verwendung von Holzlagen-Werkstoffen
ist darauf zu achten, dass deren Klebstoffe kein Formaldehyd
abgeben. Werden andere Werkstoffe als Holz in der Saunakabine
eingesetzt, müssen diese Materialien hitze- und korrosionsbe-
ständig sein und dürfen keine negativen Auswirkungen auf die
Gesundheit der Saunagäste haben.
●Die Höhe der Saunakabine muss mindestens 1,9 m betragen.
●Beachten Sie die Vorgaben zum Volumen und zur Belüftung der
Saunakabine in Kapitel 10. Technische Daten auf Seite 25.
●Beachten Sie beim Aufstellen des Saunofens die minimalen
Sicherheitsabstände (siehe Kapitel 4.2. Sicherheitsabstände).
●Beachten Sie auch die örtlichen Bestimmungen am Aufstellort.
●Bei Problemen, die in den Montageanweisungen nicht ausführ-
lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen
Sicherheit an Ihren Lieferanten.

DE
Montage- und Gebrauchsanweisung S. 7/26
2.3. Sicherheitshinweise für den Anwender
●Das Gerät darf nicht von Kindern unter 8 Jahren verwendet
werden.
●Das Gerät darf von Kindern über 8 Jahren, von Personen mit
verringerten psychischen, sensorischen oder mentalen Fähig-
keiten und von Personen mit Mangel an Erfahrung und Wissen
unter folgenden Bedingungen verwendet werden:
– wenn sie beaufsichtigt werden.
– wenn ihnen die sichere Verwendung gezeigt wurde und sie
die Gefahren, die entstehen können, verstehen.
●Kinder dürfen nicht mit dem Gerät spielen.
●Kinder unter 14 Jahren dürfen das Gerät nur reinigen, wenn sie
beaufsichtigt werden.
● Wenn Sie unter dem Einuss von Alkohol, Medikamenten oder
Drogen stehen, verzichten Sie aus gesundheitlichen Gründen
auf das Saunabad.
●Nehmen Sie den Saunaofen niemals ohne Saunasteine in Be-
trieb, da dies Brände verursachen kann.
●Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem
Saunaofen liegen, bevor Sie die Saunasteuerung einschalten.
●Heizen Sie VOR dem ersten Saunabad den Saunaofen für eine
halbe Stunde auf. Halten Sie sich während dieser Zeit NICHT in
der Saunkabine auf. Lüften Sie anschließend die Saunakabine
gut durch (siehe 5.2. Erstmaliges Aufheizen auf Seite 17).
●Berühren Sie niemals den Saunaofen während des Betriebs.
Die Oberäche des Saunaofens und die Saunasteine werden
sehr heiß.
●Bei Problemen, die in der Gebrauchsanweisung nicht ausführ-
lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen
Sicherheit an Ihren Lieferanten.

Zubehör Artikelnummer
Abschaltwippe SFE-350400 / 1-045-583
Montage- und Gebrauchsanweisung S. 8/26
3.Produktbeschreibung
3.1. Lieferumfang
●Saunaofen
●Montage- und Gebrauchsanweisung
3.2. Zubehör
4.3. Produktfunktionen
●Finnischer Saunabetrieb: üblicherweise 80 bis 100 °C; ca. 10 % rel. Luft-
feuchte
●Kombi-Betrieb (nur in Kombination mit einer Kombi-Steuerung): ca. 40 bis
65° C, 35 % bis ca. 70 % Luftfeuchte. Die maximal zulässige Luftfeuchte sinkt
mit steigender Temperatur.
4.Montage und Anschluss
Berücksichtigen Sie folgende Punkte beim Aufstellen und beim Anschluss des
Saunaofens:
●Der elektrische Anschluss darf nur durch eine Elektrofachkraft oder eine
vergleichsweise qualizierte Person ausgeführt werden.
●Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschaltung entspre-
chend der Überspannungskategorie III vorzusehen.
●Der Saunaofen Home n ist ein Wandofen. Der feste Sitz des Ofens auf der
Montageleiste ist vor der Inbetriebnahme zu überprüfen.
WARNUNG!
Stromschlag-Gefahr
●Führen Sie Montage- und Anschlussarbeiten am Saunaofen nur im
spannungsfreien Zustand durch.

min 900
min 40
150
min 1900
min 150
530
390 405
100
20
50
DE
Montageanweisung – nur für Fachpersonal S. 9/26
4.1. Aufstellort und Fühlerposition
Montieren Sie den Ofen mittig vor die Lufteintrittsöffnung an der Kabinenwand.
Halten Sie dabei die in Abb.1 angegebenen Sicherheitsabstände zur Kabinen-
wand ein.
Montieren Sie den Temperaturfühler mit Übertemperatur-Sicherung an der Ka-
binenwand oberhalb der Mitte des Saunaofens. Halten Sie einen Abstand von
15 cm zur Kabinendecke ein. Beachten Sie die Angaben in der Montageanleitung
der Saunasteuerung.
4.2. Sicherheitsabstände
Beachten Sie die in der Abb.1 angegebenen minimalen Sicherheitsabstände.
Abb.1 Sicherheitsabstände
Home combi 6,0 kW und 9,0 kW
(HOME-C60 / HOME-C90)
Maße in mm

Montageanweisung – nur für Fachpersonal S. 10/26
4.4. Montage an der Kabinenwand
Beachten Sie die Abb. 1, Abb. 2, Abb. 3 und Abb. 4 (Seite 9, 10, 11).
1. Befestigen Sie die Montageleiste 1waagrecht mit den beiliegenden Holz-
schrauben 2an der Wand. Beachten Sie dabei die Mindestabstände des
Ofens in Abb. 1.
2. Hängen Sie den Ofen 3von oben nach unten an der Montageleiste ein.
Achten Sie dabei auf den bündigen Sitz des Ofens.
3. Sichern Sie den Ofen 3mittels beiliegender Sicherungsschraube 4auf
der Montageleiste 1.

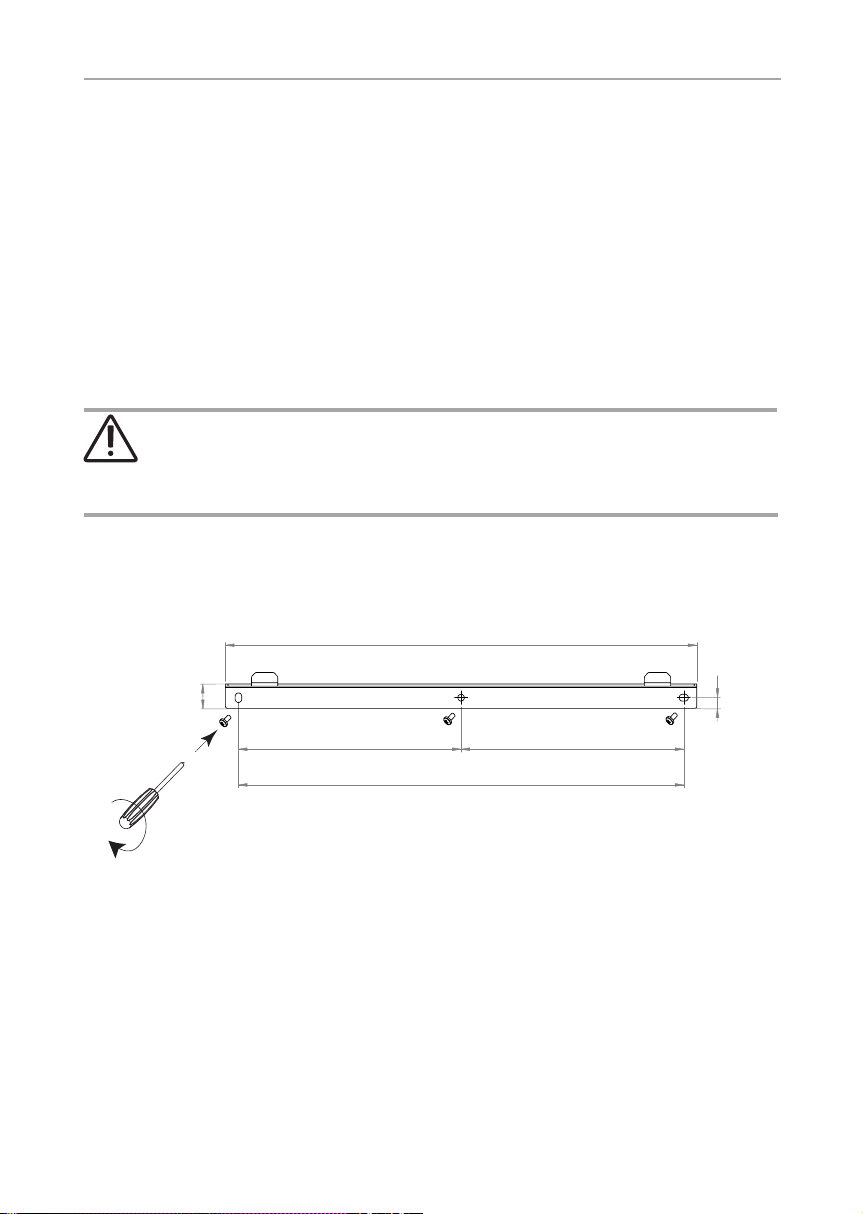

Abb.2 Montageleiste Home combi
Maße in mm
WARNUNG!
Brandgefahr
●Um den Ofen zu xieren und gegen Verrutschen zu sichern, be-
festigen Sie diesen mit der beiliegenden Sicherungsschraube 4.
160 160
360
320
8
18
