hc-cargo 161046 User manual

Vedpak 202_Version 1_05.2015
Rear View System User Manual................................................... 2
Rückfahrhilfe – Bedienungsanleitung.......................................... 8
Manuel d’utilisation Système de vision arrière............................14
Manual de usuario del Sistema de visión trasera..........................20
Brugervejledning til bakkamerasystem ...................................... 26
Användarhandbok för backkamerasystem .................................. 32
Manuale utente del sistema retrovisore .................................. 38
Gebruikershandleiding achteruitkijksysteem..............................44
Instrukcja obsługi kamery cofania ............................................50
D
I
PL
E
S
NL
F
DK
GB
161046

161046
2
Vedpak 202_Version 1_05.2015
GB
Features:
• Patent on the monitor design, monitor housing is made by ABS which is high temperature
resistant.
• 7” High Resolution Color TFT-LCD. LED back light.
• 11V-32V DC power input, suitable for all kinds of vehicles.
• Monitor brightness 400cd (can adjust screen brightness automatically according to ambient
brightness).
• Monitor circuit has protector for battery reverse (+/-).
• LED backlight display with constant voltage and constant current circuit protection design (solve
LED work temperature reaches the limit of its current damage and prolongs service life)
• Display with ESD protection circuit design (to prevent electrostatic damage to the external
environment);
• Monitor OSD menu can set each camera image in 4 mode NOR/MIR/UP/DOWN; the priority for
each channel (each channel with a trigger can connect with reversing/right/ left trig); time delay
setting 0~30s.
• Various language menu optional, suitable for various countries;
• Support one or two AV input( depends on the different model).
• High shock resistant rating: 8G.
• Car camera waterproof: IP69K.
• Camera design prevents camera oxidation and atomization.
• Optional automatic camera heating and defrosting function.
Notice:
• Read the manual before using our products.
• DC11~32V input, connect the power cable (red and black) with the car battery (power and
ground)
• Connect the trigger (blue and white cable) with the trig power (like the exit door, reversing
power)
• Connect the monitor with the camera through the extension cable.
• Make sure that all the cables are connected tightly, or else the system will not work properly.
• The monitor is not waterproof,; do not place the monitor outdoor.
• Do not open the housing of the camera, as the waterproof device and chipset inside may then be
damaged.
• While driving, do not watch DVD etc.
• Please do not use caustic chemicals to wipe the camera and monitor.
Warning
The system maintenance must be made by professionals, please do not open to improve the
system!
The system is only for the safe operation of machine and equipment, we cannot be held
responsible for accidents!
Thismanualisforreferenceonly.Youwillreceivenonoticationaboutchangesinthe
information.

161046
3
Vedpak 202_Version 1_05.2015
GB

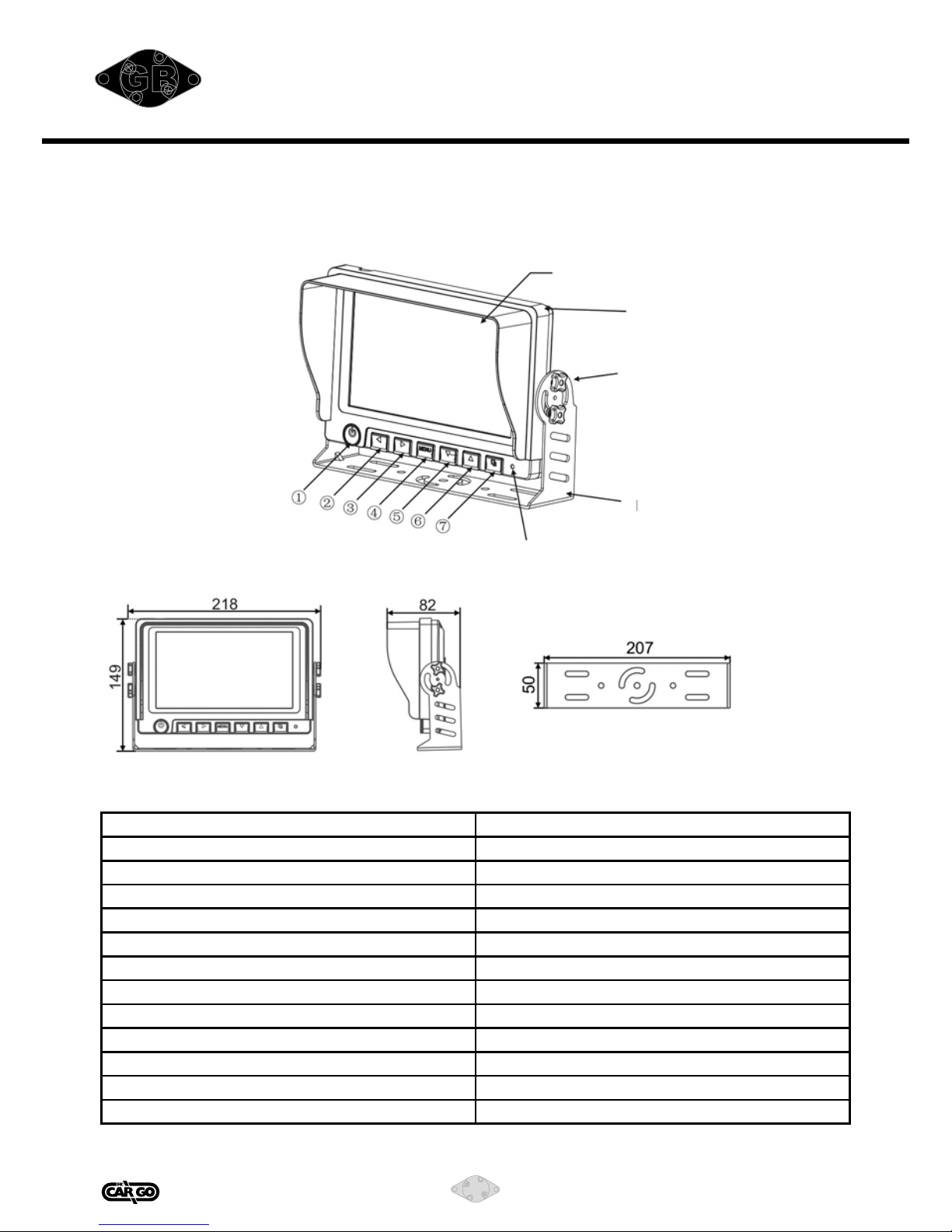

Monitor
I. Appearance and Dimension (unit: mm)
II. Technical Parameters
Display Device Color TFT-LCD
Interface Digital TTL
Resolution 800×(RGB)×480
Active Area (mm) 153.60×86.64
View Angle (LR/UD) L/R: 70/70 U/D: 50/70
Contrast Ratio 500:1
Luminance (nits) 400
Response Time (ms) 25
Load Dump DC 12+87V/Td=400ms
Operating Temperature -20oC ~ +60oC
Storage Temperature -30oC ~ +80oC
Application Power Supply DC11V ~ 32V (5W Max)
Audio Output ≤1W
1. Power
2. Left (Volume-)
3. Right (Volume+)
4. Menu
5. Down
6. Up
7. CAM Switch
Color TFT-LCD Monitor
Sunshade
Bracket Screw
Bracket
Power Indicator
Red: Stand-by

161046
4
Vedpak 202_Version 1_05.2015
GB

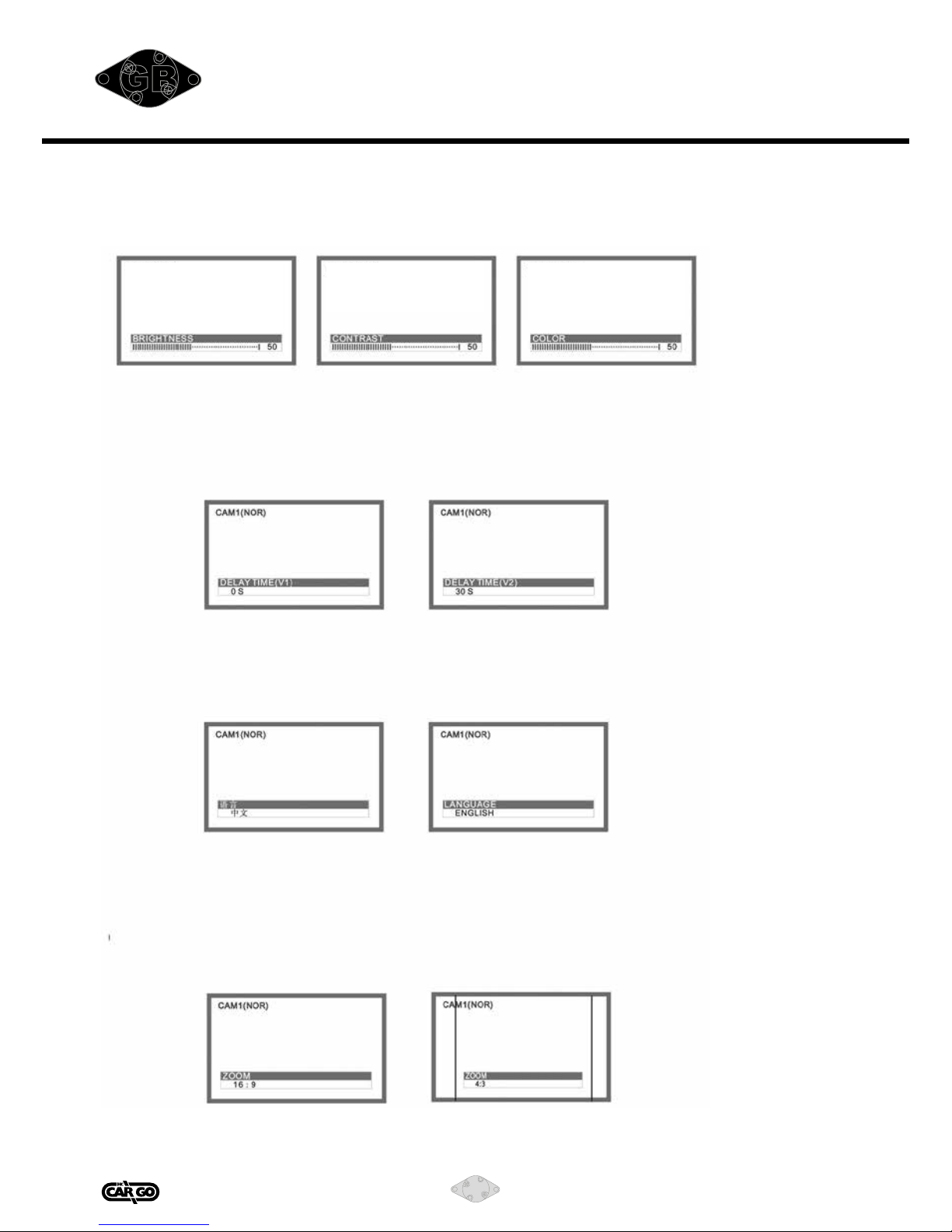

III. Menu Operation
1. Picture
Press MENU to Brightness/Contrast/Color
Press left/right to adjust the value.
CAM1(NOR) CAM1(NOR) CAM1(NOR)
The default value is 50 and can be adjusted between 0-100.
2. Delay Time (V1)/(V2)
Press MENU to delay time, press left/right to adjust.
Delay time setting: Set the delay time when the trigger stopped on CAM1 and
CAM2. It can be 0~30s.
3. Language
You can choose among eight languages: Chinese/English/French/German/Italian/Span-
ish/Portuguese/Russian/Dutch/Danish/Polish.
4. ZOOM (Display Mode)
There are two display modes, 16:9 and 4:3.
Press MENU to mode 16:9, press left/right to switch to 4:3.

161046
5
Vedpak 202_Version 1_05.2015
GB

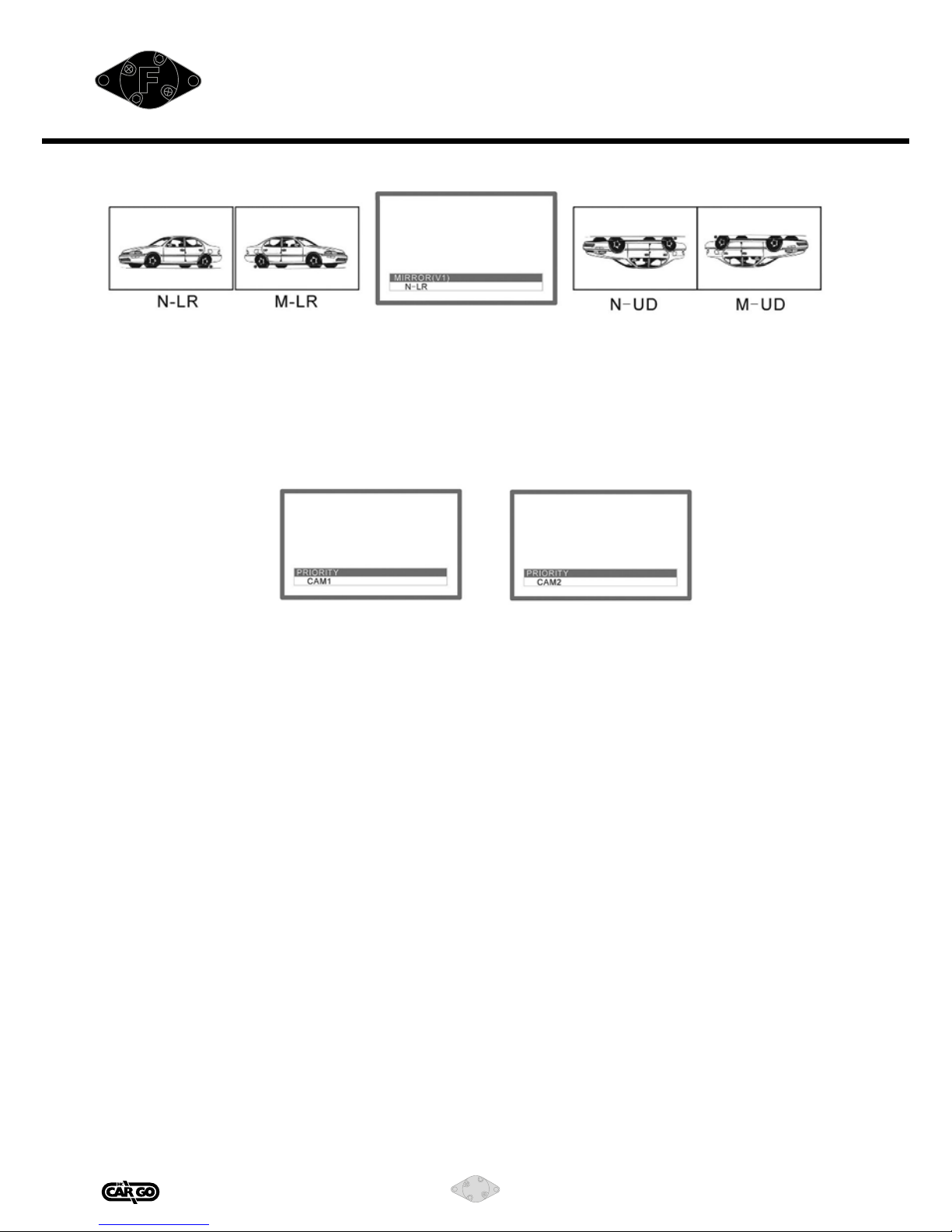

5. Reverse Mode
CAM1(N-LR) CAM1(M-LR) CAM1 (NOR) CAM1(N-UD) CAM1(M-UD)
The default image for each channel is N-LR, however, it can be adjusted
to 4 separate modes: N-LR, M-LR, N-UD, M-UD.
6. Channel Priority
CAM1(NOR) CAM1(NOR)
CH PRIORITY: Set CAM1/CAM2 display priority.
The monitor will show the priority CH when triggering CH 2 at the same time. Note: In reverse
mode, all the keys and remote controls will not be working.
Notice:
1. No video signal: The monitor will stand by after 10 minutes.
2. Character disappears: The character on the screen will stay for 5s before disappearing. It will
keep the current CH.
3. All buttons will be out of use, when the system is being triggered by the reverse signal.
4. Exiting the Menu will save the current setting.

161046
6
Vedpak 202_Version 1_05.2015
GB

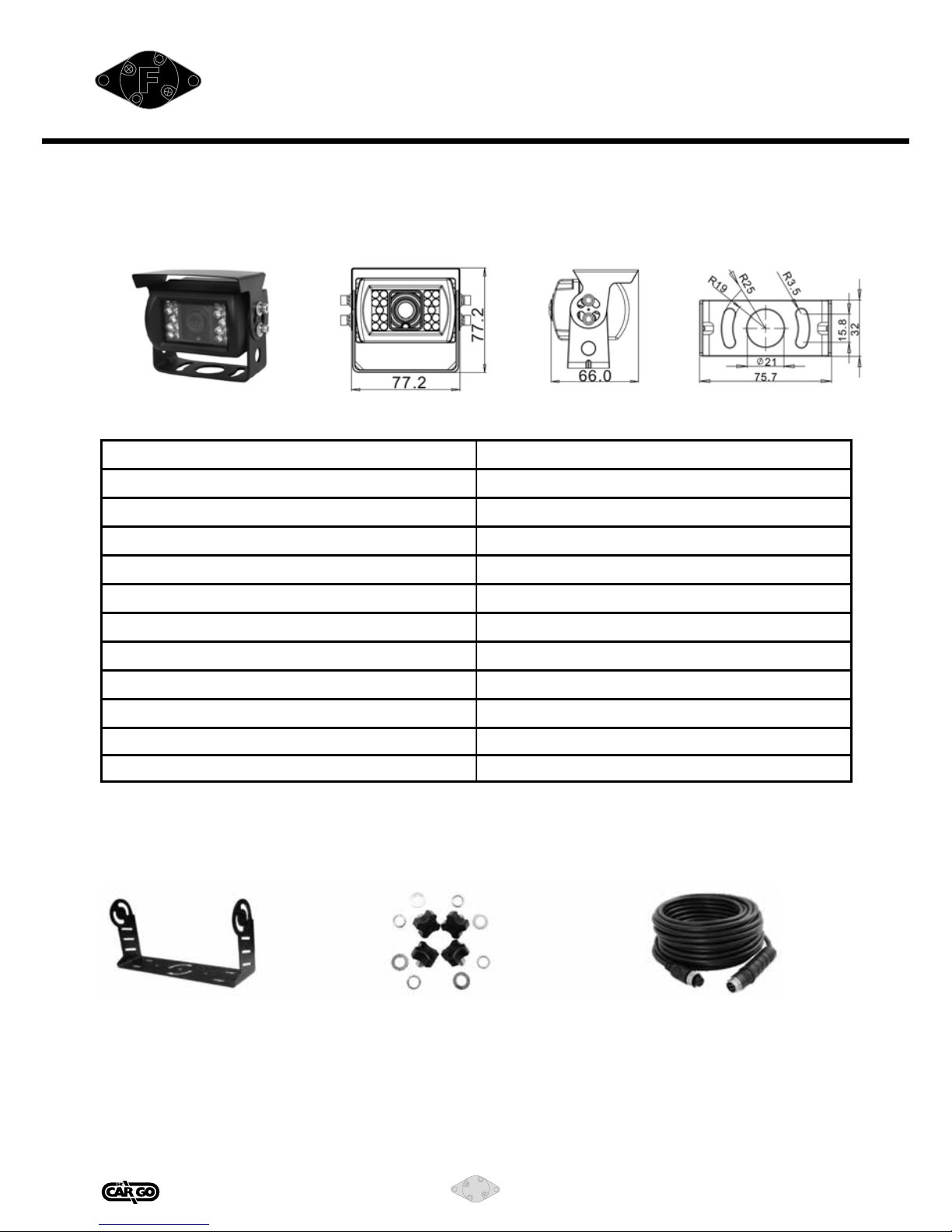

Camera
I. Camera appearance (Unit:mm)
II. Camera parameters
Image Pick-up Device 1/3” SHARP COLOR CCD
Picture Elements PAL:500(H)×582(V)
Horizontal Resolution 420 TVL
Minimum illumination 0Lux At Night(IR LED ON)
Lens fumished Board lens 2.9mm
Power Input DC12V
White Balance Automatic
Electronic Shutter Control Automatic
Video Output 1.0Vp-p75Ω
Operating temperature -20oC ~ +60oC
Storage temperature -30oC ~ +80oC
Audio 100 Hz-8KHz
Accessories
I. Main accessories
U Type Bracket Screw pack 4pin extension cable

161046
7
Vedpak 202_Version 1_05.2015
GB
System

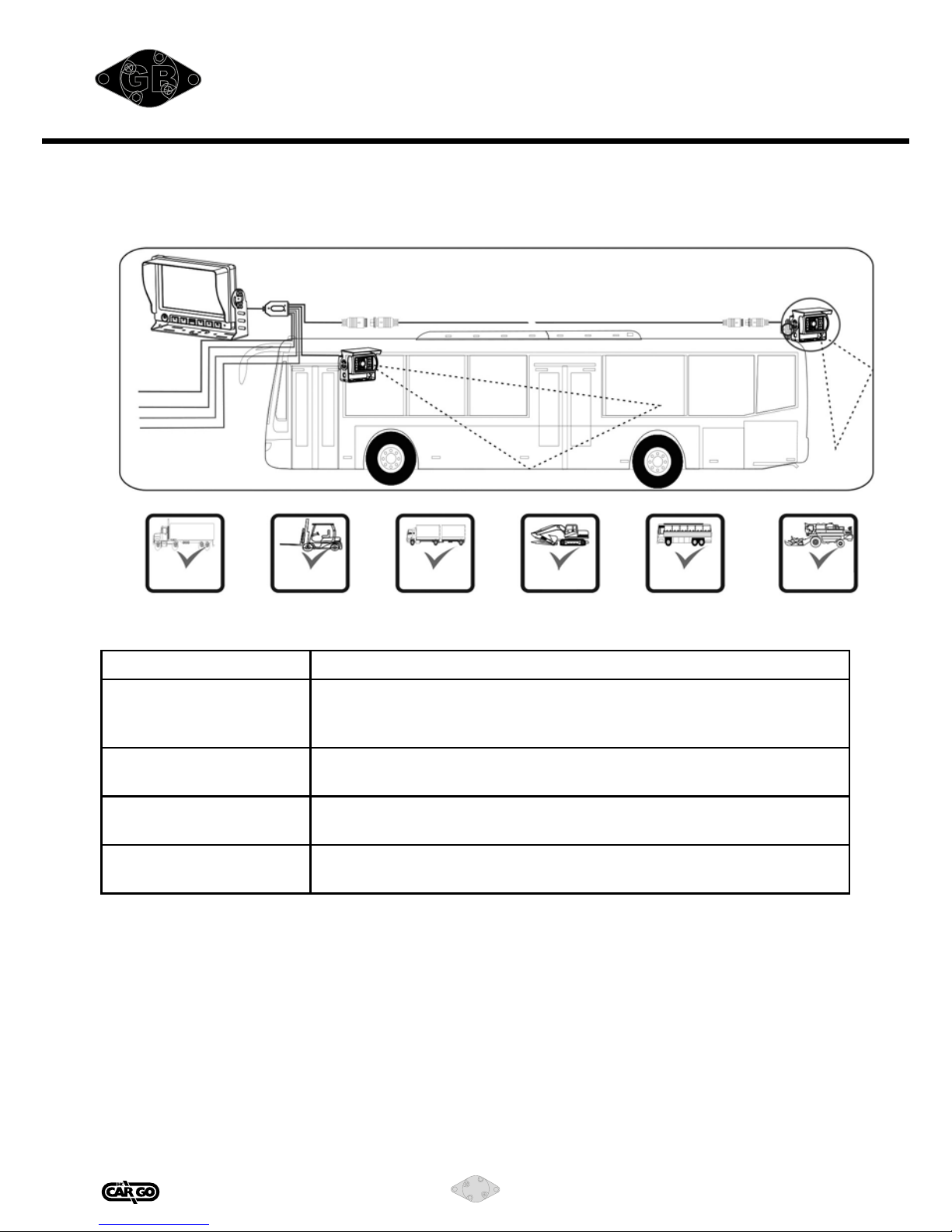

I. System connection diagram
Before you request a repair
Problem Possible Causes
Indicator not work/
No picture
Improper connection with automobile adapter.
Use of unauthorized power supply.
Power switch is in OFF position.
Dark picture Brightness or contrast should be adjusted correctly; environment
temperature may be too low.
No color Color should be adjusted or the color system may be wrong (this
monitor only supports PAL/NTSC)
No car-backing
function (i.e. picture)
Reverse cable is not connected properly.
Fleet &
Heavy truck Fork Lift Trailer & RV Construction
machinery vehicles School Bus AG Equipment
1) CAM2 trigger (blue)
2) CAM1 trigger (white)
Power input: DC11-32V
1)
2)
+(RED)
-(BLACK)

161046
8
Vedpak 202_Version 1_05.2015
GB
D
Eigenschaften:
• Patentiertes Monitordesign, Monitorgehäuse aus hochtemperaturbeständigem Kunststoff (ABS).
• Hochauösender7”-Farbschirm(TFT-LCD).LED-Hintergrundbeleuchtung.
• 11 - 32 V Stromversorgung (DC), geeignet für alle Fahrzeuge
• Monitor-Helligkeit 400 cd (automatische Anpassung ans Umgebungslicht).
• Verpolungsschutz bei Falschanschluss an Batterie.
• Display mit Hintergrundbeleuchtung mit Konstantspannung und Stromkreisschutz (verlängert die
Lebensdauer der LED, da sie nicht die Obergrenze ihrer Betriebstemperatur erreicht).
• Display mit ESD-Schutz, verhindert Schäden durch elektrostatische Entladung.
• Mittels OSD-Menü lassen sich folgende Einstellungen vornehmen: Jedes Kamerabild in den 4
Einstellungen NOR/MIR/UP/DOWN, Priorität jedes Kanals (jeder Kanal mit einem Trigger kann
verbundenwerdenmitrückwärts/rechts/links),Zeitverzögerung0~30Sekunden.
• Menüs in verschiedenen Sprachen, geeignet für verschiedene Länder.
• Unterstützt ein bzw. zwei AV-Eingänge (modellabhängig).
• Hohe Stoßfestigkeit: 8G.
• Wasserdichte Autokamera: IP69K.
• DasKameradesignbeugtOxidationundZerstörungvor.
• Optionale Heiz- und Enteisungsfunktion.
Beachten Sie bitte:
• Machen Sie sich vor Inbetriebnahme mit der Anleitung vertraut!
• 11~32 V-Eingang (DC), Stromkabel (rot und schwarz) an die Autobatterie anschließen (Plus und
Masse).
• Den Schalter (blaues und weißes Kabel) mit dem Trigger-Strom (wie bei Türeinstiegsbeleuchtung,
Rückfahrlicht) verbinden.
• Den Monitor mittels Verlängerungskabel an die Kamera anschließen.
• Alle Kabel müssen fest angeschlossen sein, da das System sonst nicht einwandfrei funktioniert.
• Der Monitor ist nicht wasserdicht – den Monitor daher nicht im Freien anbringen.
• DasGehäusederKameranichtöffnen–derChipunddasDichtungsmaterialkönntenSchaden
nehmenundWasserkönnteeindringen.
• Während der Fahrt ist vom Anschauen der DVDs abzuraten.
• Bitte keine ätzenden Chemikalien zur Reinigung von Kamera und Monitor verwendet.
Warnhinweis
DieSystemwartungmussdurchFachleuteerfolgen.BitteöffnenSiedasSystemdahernicht,
um Verbesserungen vorzunehmen.
Das System darf nur bedient werden, wenn daraus keine Gefahrensituation entsteht. Der
Hersteller haftet nicht für Unfälle.
Diese Anleitung dient nur zur Information. Sollten sich die Angaben der Anleitung ändern,
werden Sie darüber nicht automatisch informiert.

161046
9
Vedpak 202_Version 1_05.2015
GB
Monitor

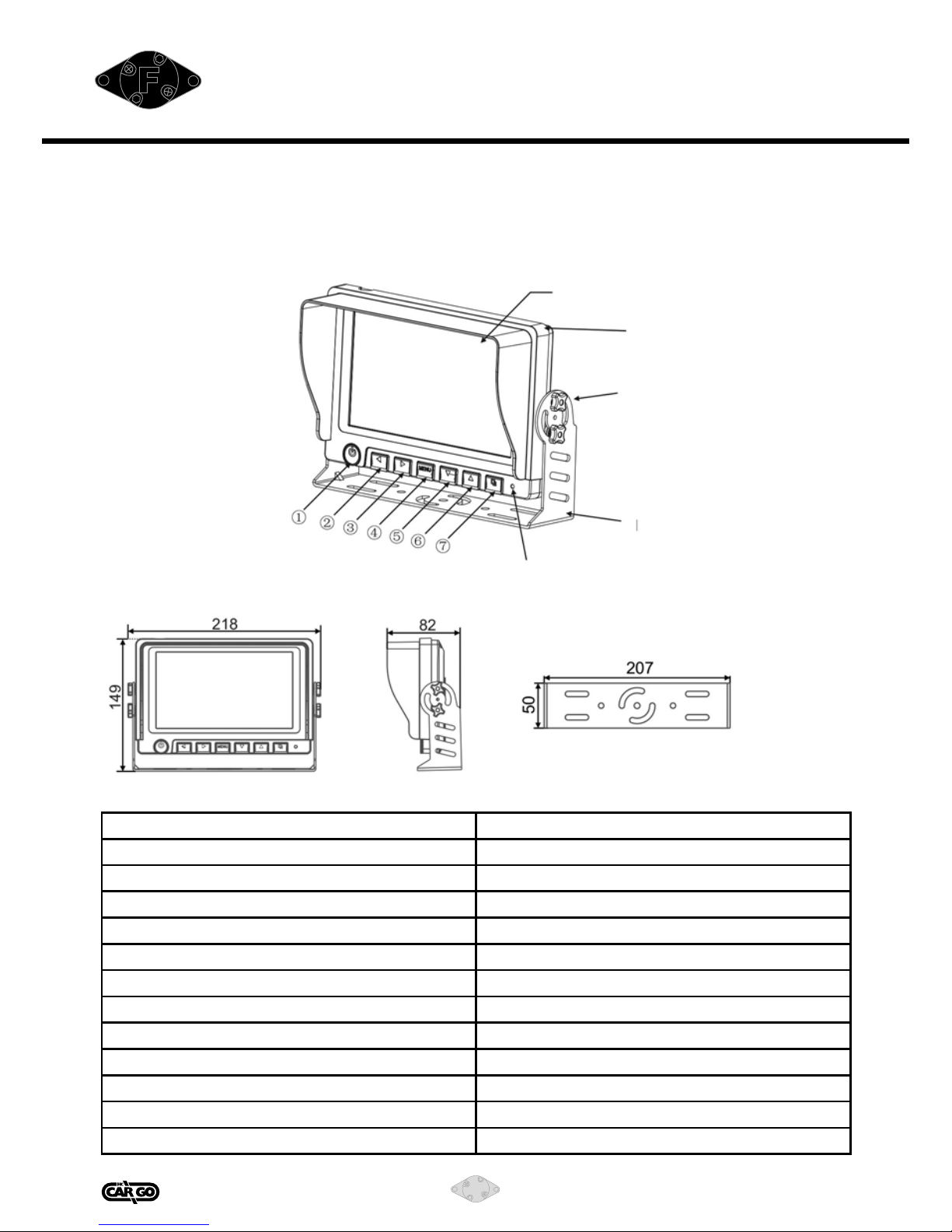

I. Erscheinungsbild und Abmessungen (Maße in mm)
II. Technische Parameter
Anzeigeeinheit Farbschirm (TFT-LCD)
Schnittstelle Digital TTL
Auösung 800×(RGB)×480
Sichtbarer Bereich (mm) 153,60 × 86,64
Blickwinkel (LR/UD) L/R: 70/70 U/D: 50/70
Kontrastverhältnis 500:1
Leuchtdichte (nits) 400
Ansprechzeit (ms) 25
Lastabfall DC 12+87V/Td=400ms
Betriebstemperatur -20 oC ~ +60 oC
Lagertemperatur -30 oC ~ +80 oC
Stromversorgung DC 11 V ~ 32 V (5W Max)
Audio-Ausgang ≤1W
1. Power
2. Links (Volume-)
3. Rechts (Volume+)
4. Menü
5. Abwärts
6. Aufwärts
7. CAM-Schalter
Farbschirm (TFT-LCD)
Sonnenblende
Bügelschraube
Bügel
Stromanzeige
Rot: Standby
D

161046
10
Vedpak 202_Version 1_05.2015
GB
D

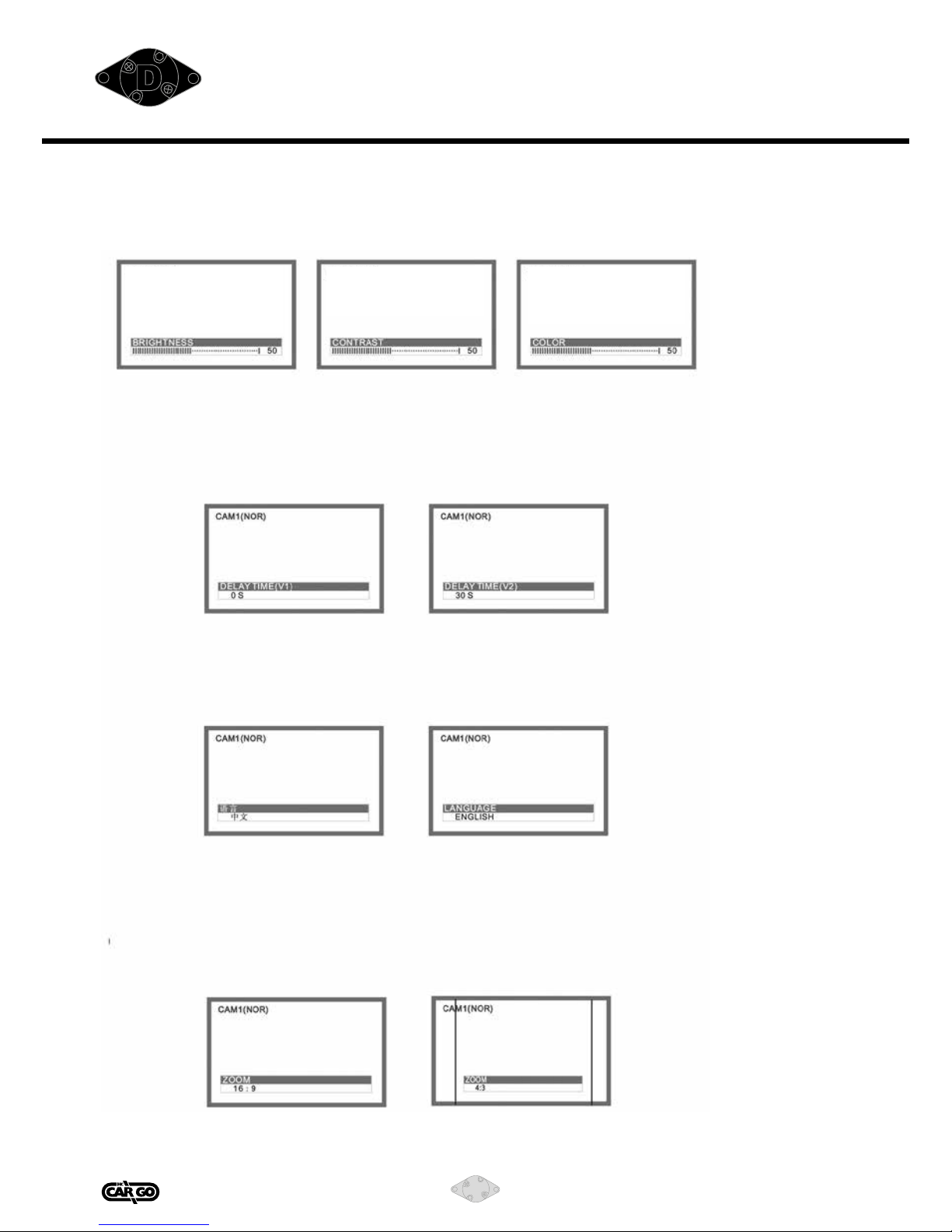

III. Menübedienung
1. Bild
MENÜ drücken, um Helligkeit/Kontrast/Farbe einzustellen
Links/rechts drücken, um Wert einzustellen.
CAM1(NOR) CAM1(NOR) CAM1(NOR)
Der Standardwert ist 50 und kann zwischen 0 und 100 verstellt werden.
2.Zeitverzögerung(V1)/(V2)
MENÜdrücken,umZeitzuverzögern,links/rechtsdrücken,umEinstellungvorzunehmen.
EinstellungderZeitverzögerung:DieZeitverzögerungeinstellen,wennderTrigger
beiCAM1oderCAM2angehaltenist.DieZeitverzögerungkann0bis30sbetragen.
3. Sprache
FolgendeSprachenstehenzurAuswahl:Chinesisch/Englisch/Französisch/Deutsch/
Italienisch/Spanisch/Portugiesisch/Russisch/Niederländisch/Dänisch/Polnisch.
4. ZOOM (Anzeigemodus)
Es gibt zwei Anzeigemodi: 16:9 und 4:3.
Durch Drücken von MENÜ wird 16:9 und durch Drücken von links/rechts wird 4:3 eingestellt.

161046
11
Vedpak 202_Version 1_05.2015
GB
D

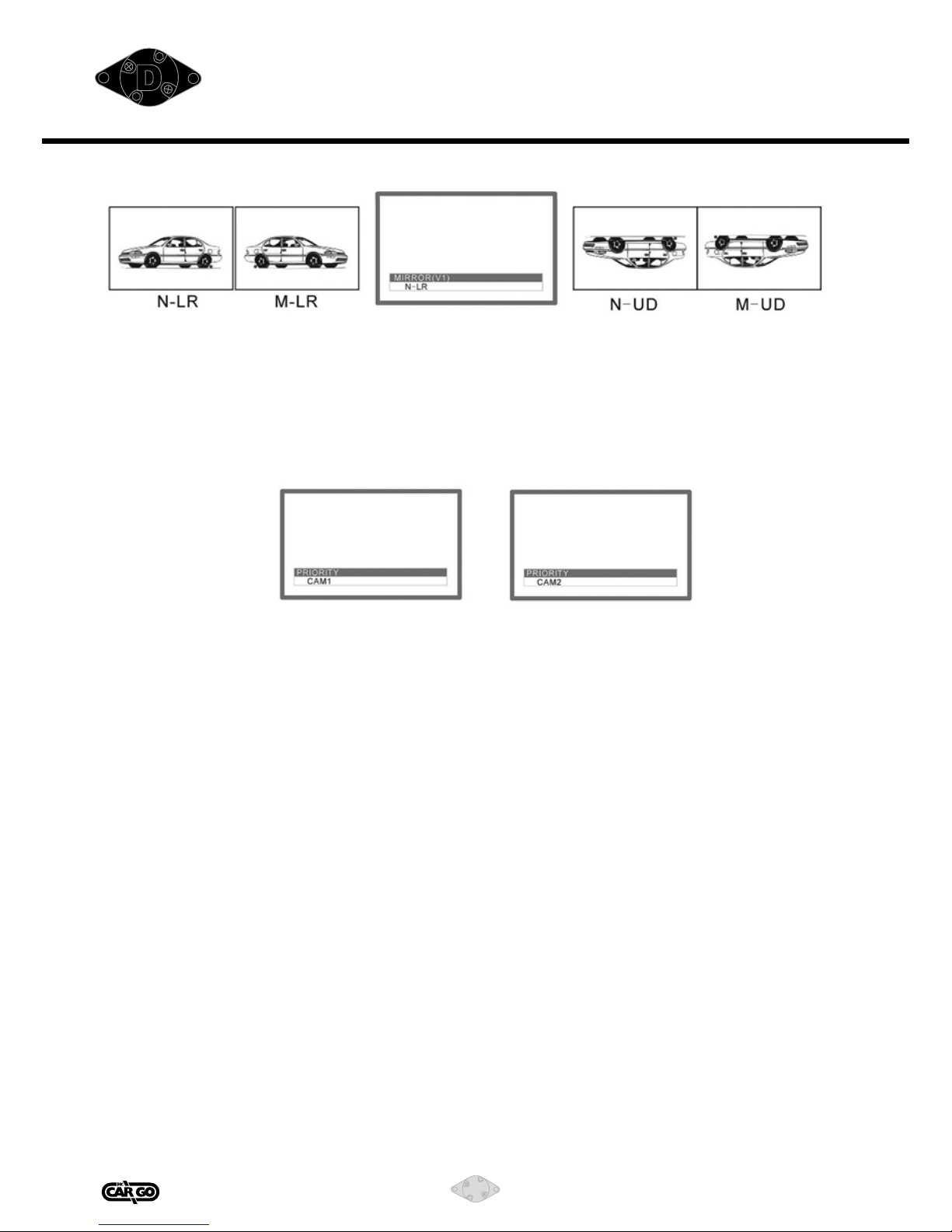

5. Rückfahr-Modus
CAM1(N-LR) CAM1(M-LR) CAM1 (NOR) CAM1(N-UD) CAM1(M-UD)
Das Standardbild jedes Kanals ist N-LR. Es lassen sich aber auch 4 separate
Modi einstellen: N-LR, M-LR, N-UD, M-UD.
6. Kanalpriorität
CAM1(NOR) CAM1(NOR)
KANALPRIORITÄT: Priorität für CAM1/CAM2 einstellen.
Der Monitor zeigt die Priorität CH, während CH 2 gleichzeitig getriggert wird. Hinweis: Im Rückfahr-
Modus sind Tasten und Fernsteuerungen nicht funktionstüchtig.
Beachten Sie bitte:
1. Kein Video-Signal: Der Monitor schaltet nach 10 Minuten in Standby.
2. Schriftzeichen verschwinden: Die Schriftzeichen auf dem Bildschirm verschwinden nach 5
Sekunden. Der aktuelle Kanal wird nicht verändert.
3. Alle Tasten funktionieren nicht, wenn das System von einem Rückfahr-Signal getriggert wird.
4. Durch Verlassen des Menüs werden die aktuellen Einstellungen gespeichert.

161046
12
Vedpak 202_Version 1_05.2015
GB
D

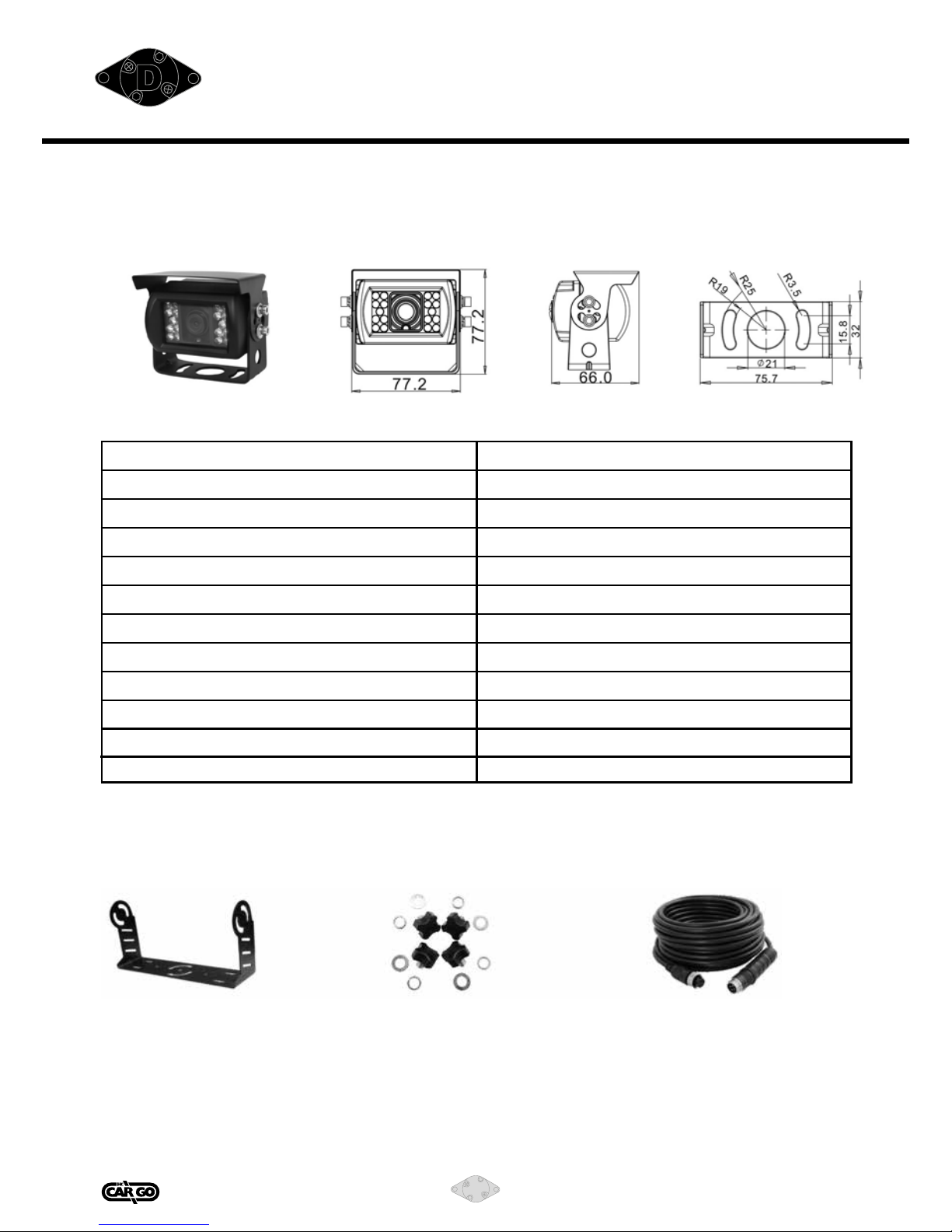

Kamera
I. Erscheinungsbild der Kamera (Maße in mm)
II. Parameter der Kamera
Bildsensor 1/3” SHARP COLOR CCD
Pixel PAL:500(H)×582(V)
HorizontaleAuösung 420 TVL
Mindestwert der Beleuchtungsstärke 0Lux nachts (IR-LED ON)
Objektiv „Board Lens“ 2,9 mm
Versorgungseingang DC12V
Weißabgleich Automatisch
Elektronische Abschaltung Automatisch
Videoausgang 1,0Vp-p75Ω
Betriebstemperatur -20 oC ~ +60 oC
Lagertemperatur
Audio
-30 oC ~ +80 oC
100 Hz-8KHz
Zubehör
I. Wichtigste Zubehörteile
U-Bügel Schraubensatz Verlängerungskabel (4 Stifte)

161046
13
Vedpak 202_Version 1_05.2015
GB
D
System

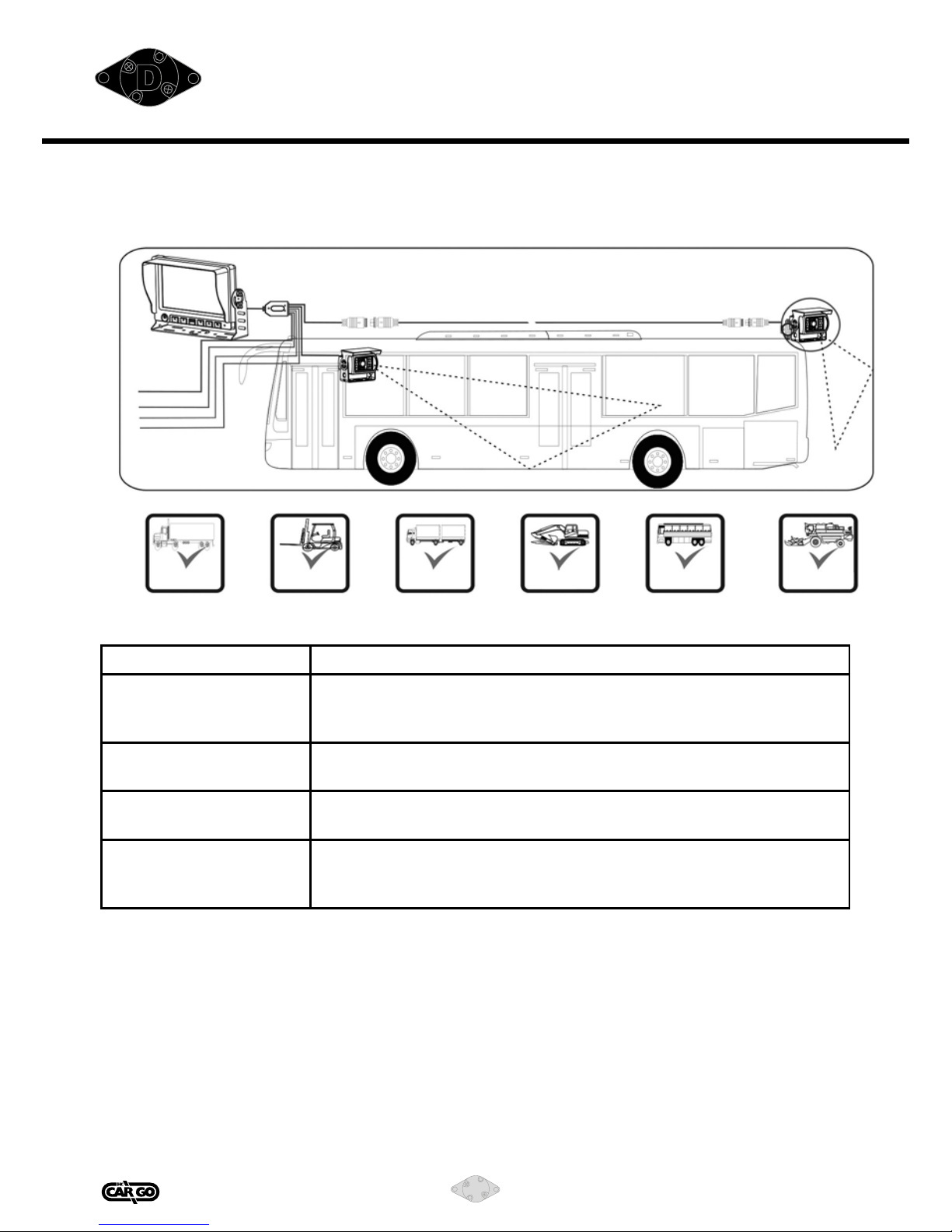

I. Anschlussplan des Systems
Hilfe bei der Fehlersuche
Problem Mögliche Ursache
Anzeige ist aus / kein Bild Fehlerhafte Verbindung mit dem Autoadapter.
Eine zulässige Stromversorgung verwenden.
Der Netzschalter ist in der Position OFF.
Dunkler Bildschirm Helligkeit und Kontrast sind ggf. falsch eingestellt oder die Umge-
bungstemperatur ist ggf. zu niedrig.
Keine Farbe Farbe muss eingestellt werden oder das Farbsystem ist fehlerhaft
(dieser Monitor unterstützt nur PAL/NTSC).
Keine Auto-Rückfahrfunk-
tion (d. h. es erscheint
kein Bild)
Kabel für „Rückwärtsgang eingelegt“ ist nicht richtig angeschlossen.
Flotte &
Schwerer LKW Gabelstapler Anhänger &
Wohnmobil Baumaschinen Schulbusse
Land-
wirtschaftliche
Fahrzeuge
1) CAM2 Trigger (blau)
2) CAM1 Trigger (weiß)
Versorgungseingang: DC 11-32 V
1)
2)
+(ROT)
-(SCHWARZ)

161046
14
Vedpak 202_Version 1_05.2015
GB
F
Caractéristiques :
• Brevet déposé surla conception du moniteur. La coque du moniteur est fabriquée en ABS et est
résistante aux hautes températures.
• Écran couleur haute résolution TFT-LCD de 7”. Rétro-éclairage à LED.
• Entrée d'alimentation 11 VCC-32 VCC convenant à tous les types de véhicules.
• Luminosité du moniteur de 400 cd (possibilité de régler la luminosité du moniteur automatique-
ment selon la lumière ambiante).
• Le circuit du moniteur comporte une protection contre l’inversion de polarité (+/-).
• Écran à rétro-éclairage à LED à tension constante et protection constante de circuit (la LED
indique lorsque la température de fonctionnement atteint sa limite de courant, empêchant ainsi
des dégâts et prolongeant la durée de vie)
• Écran avec circuit de protection ESD (pour empêcher les décharges électrostatiques dans
l'environnement externe) ;
• Le menu OSD du moniteur permet de régler chaque image de la caméra sur 4 modes NOR/MIR/
UP/DOWN ; priorité pour chaque canal (chaque canal avec un déclencheur peut être connecté
avec le décl. inversion/droite/ gauche) ; réglage de la durée de balayage 0 ~ 30 s.
• Les menus sont disponibles en plusieurs langues adaptées aux différents pays ;
• Supporte une ou deux entrées AV (en fonction des différents modèles).
• Classe élevée de résistance aux chocs : 8G.
• Caméra imperméable pour voiture : IP69K.
• La conception de la caméra empêche l'oxydation et la condensation.
• Fonction de chauffage et dégivrage automatiques de la caméra en option.
Remarque :
• Lisez le manuel avant d'utiliser nos produits.
• Entrée 11 ~ 32 VCC ; branchez le câble d'alimentation (rouge et noir) sur la batterie de la voiture
(alimentation et masse)
• Connectez le déclencheur (câble bleu et blanc) avec l'alimentation de déclenchement (comme la
portière, alimentation d'inversion)
• Connectez le moniteur à la caméra avec un câble prolongateur.
• Assurez-vous que tous les câbles soient bien connectés ; sinon, le système ne fonctionnera pas
correctement.
• Le moniteur n'est pas étanche ; ne le placez pas à l'extérieur.
• N'ouvrez pas le boîtier de la caméra ; l'appareil n'est pas imperméable à l'eau et les puces à
l'intérieur pourraient être endommagées.
• Pendant la conduite, ne regardez pas de DVD, etc.
• N'utilisez pas de produits chimiques caustiques pour nettoyer la caméra et le moniteur.
Avertissement
La maintenance du système doit être effectuée par des professionnels. N'ouvrez jamais le
système pour l'améliorer !
Le système est conçu uniquement pour le fonctionnement en toute sécurité des machines et
des appareils ; nous ne pouvons être tenus responsables en cas d'accident !
Cemanuelestpourréférenceseulement.Vousnerecevrezaucunenoticationencasde
changements des informations.

161046
15
Vedpak 202_Version 1_05.2015
GB
F
Moniteur
I. Aspect et dimensions (unité : mm)
II. Paramètres techniques
Dispositifd'afchage Couleur TFT-LCD
Interface Numérique TTL
Résolution 800×(RGB)×480
Zone active (mm) 153.60×86.64
Angle de vue (LR/UD) L/R : 70/70 U/D : 50/70
Rapport de contraste 500:1
Luminance (nits) 400
Temps de réponse (ms) 25
Perte de charge 12+87 VCC /Td=400 ms
Température de service -20oC ~ +60oC
Température de stockage -30oC ~ +80oC
Alimentation électrique de l'application 11 VCC ~ 32 VCC (5 W max.)
Sortie audio ≤1W
1. Alimentation
2. Gauche (volume-)
3. Droite (volume+)
4. Menu
5. Bas
6. Haut
7. Interrupteur CAM
Moniteur couleur TFT-LCD
Pare-soleil
Vis de console
Console
Témoin d'alimentation
Rouge : Stand-by

161046
16
Vedpak 202_Version 1_05.2015
GB
F

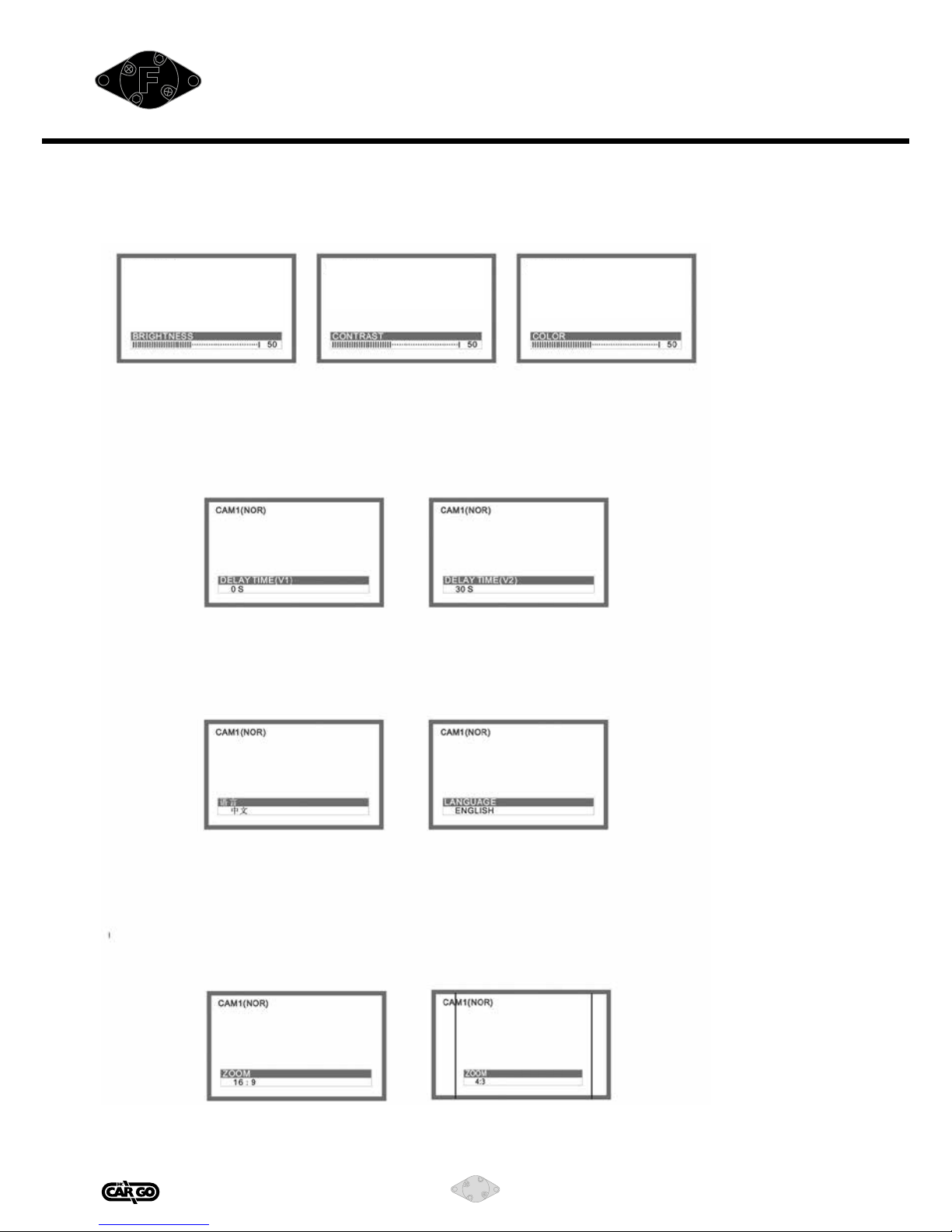

III. Menu
1. Image
Appuyez sur MENU pour Luminosité/Contraste/Couleur
Appuyez sur gauche/droite pour ajuster la valeur.
CAM1(NOR) CAM1(NOR) CAM1(NOR)
La valeur par défaut est 50 et peut être réglée entre 0 et 100.
2. Durée de balayage (V1)/(V2)
Appuyez sur MENU pour la durée de balayage, appuyez sur gauche/droite pour ajuster.
Réglage de la durée de balayage : Réglez la durée de balayage quand le déclen-
cheur est arrêté sur CAM1 et CAM2. Elle peut être de 0~30s.
3. Langue
Vous pouvez sélectionner plus de huit langues : Chinois/anglais/français/allemand/
italien/espagnol/portugais/ russe/néerlandais/danois/polonais.
4.ZOOM(Moded'afchage)
Deuxmodesd'afchagesontdisponibles,16:9et4:3.
Appuyez sur MENU pour le mode 16:9, appuyez sur droite/gauche pour passer à 4:3.

161046
17
Vedpak 202_Version 1_05.2015
GB
F
5. Mode d'inversion
CAM1(N-LR) CAM1(M-LR) CAM1 (NOR) CAM1(N-UD) CAM1(M-UD)
L'image par défaut pour chaque canal est N-LR. Cependant, elle peut être
ajustée sur quatre modes distincts : N-LR, M-LR, N-UD, M-UD.
6. Canal prioritaire
CAM1(NOR) CAM1(NOR)
CHPRIORITY:RéglezCAM1/CAM2,afchagedelapriorité.
LemoniteurafcheleCH(canal)prioritairelorsqueCH2(canal)estdéclenchéenmêmetemps.
Note : Toutes les touches et télécommandes ne fonctionnent pas en mode d'inversion.
Remarque :
1. Pas de signal vidéo : Le moniteur passe en stand-by après 10 minutes.
2. Le caractère disparait. Le caractère reste à l'écran pendant 5 s avant de disparaître. Il conserve
le CH (canal) actuel.
3. Tous les boutons sont inutilisables lorsque le système est déclenché par le signal inverse.
4. Le réglage actuel est enregistré quand vous quittez le menu.

161046
18
Vedpak 202_Version 1_05.2015
GB
F
Caméra
I. Aspect de la caméra (unité :mm)
II. Paramètres de la caméra
Dispositif capteur d'images 1/3" COULEURS NETTES CCD
Éléments de l'image PAL :500(H)×582(V)
Résolution horizontale 420 TVL
Éclairage minimum 0 Lux la nuit (IR LED ON)
Lentille fournie Contour lentille 2,9 mm
Entrée d'alimentation 12 VCC
Balance des blancs Automatique
Contrôle électronique de l'obturateur Automatique
Sortie vidéo 1,0Vp-p75Ω
Température de service -20oC ~ +60oC
Température de stockage
Audio
-30oC ~ +80oC
100 Hz-8KHz
Accessoires
I. Principaux accessoires
Console en forme de U Kit de vis Câble prolongateur à 4 broches

161046
19
Vedpak 202_Version 1_05.2015
GB
F
Système
I. Schéma de raccordement du système
Avant de demander une réparation
Problème Causes possibles
Le témoin ne fonctionne
pas/ Pas d'image
Mauvaise connexion avec l'adaptateur automobile.
Utilisation d'une alimentation électrique non autorisée.
L'interrupteur électrique est sur la position OFF.
Image sombre La luminosité ou le contraste doit être ajusté correctement ; la
température ambiante est peut-être trop basse.
Pas de couleurs La couleur doit être réglée ou le système couleur est peut-être
erroné (ce moniteur supporte uniquement PAL/NTSC)
Pas de fonction « recul
de la voiture » (c.-à-d.
image)
Le câble d'inversion n'est pas connecté correctement.
Véhicules
navales
Poids-lourds Chariots
élévateurs Remorques & VR
Véhicules et
machines de
construction Bus scolaires Équipement
agricole
1) CAM2 déclencheur (bleu)
2) CAM2 déclencheur (blanc)
Entrée d'alimentation : 11-32 VCC
1)
2)
+(ROUGE)
-(NOIR)

161046
20
Vedpak 202_Version 1_05.2015
GB
E
Características:
• Diseño del monitor con patente, la carcasa del monitor está fabricada por ABS y es resistente a
las altas temperaturas.
• Pantalla TFT-LCD de 7" en color de alta resolución. Retroiluminación por LED.
• Potencia de entrada de 11V-32V CC, adecuada para todos los tipos de vehículos.
• Brillo del monitor de 400 cd (se puede ajustar el brillo de la pantalla de manera automática en
función de la luz ambiental).
• El circuito del monitor está dotado de un protector para la inversión de la batería (+/-).
• Pantalla retroiluminada con LED con una tensión constante y un diseño de protección del circuito
con corriente constante (el LED ayuda cuando la temperatura de funcionamiento alcanza su límite
de corriente, evitando así daños y prolongando la vida útil).
• Pantalla con diseño ESD del circuito de protección (para evitar que se produzcan daños electros-
táticos en el entorno exterior).
• AtravésdelmenúOSDdelmonitorsepuedencongurarlasimágenesdecadacámaraen4modos
(NOR/MIR/UP/DOWN), la prioridad de cada canal (todos los canales que tengan un activador
puedenconectarseconunactivadorinverso/derecho/izquierdo),conguracióndeltiempode
retardo de 0~30 s.
• Opción del menú en varios idiomas, adecuado para distintos países.
• Compatibilidad con una o dos entradas AV (en función de los distintos modelos).
• Fuerte índice de resistencia a los golpes: 8G.
• Cámara de coche resistente al agua: IP69K.
• El diseño de la cámara evita la oxidación y atomización de la misma.
• Función de calentamiento automático y desempaño de la cámara opcionales.
Atención:
• Lea el manual antes de utilizar nuestros productos.
• Potencia de entrada de 11-32V/CC, conecte el cable eléctrico (rojo y negro) a la batería del
coche (red y tierra).
• Conecte el activador (cable azul y blanco) a la potencia del activador (como la puerta de salida,
la inversión de potencia)
• Conecte el monitor a la cámara a través del cable alargador.
• Asegúresedequetodosloscablesesténrmementeconectadosyaque,delocontrario,el
sistema no funcionará correctamente.
• El monitor no es resistente al agua; no lo coloque al aire libre.
• No abra la carcasa de la cámara, ya que el dispositivo resistente al agua y el microcircuito que se
encuentran en su interior podrían dañarse.
• No vea un DVD, etc. mientras conduce.
• Por favor, no utilice agentes químicos cáusticos para limpiar la cámara o el monitor.
Aviso
El mantenimiento del sistema debe llevarse a cabo por profesionales. Por favor, ¡no abra el
sistema con la intención de mejorarlo!
Elúnicondelsistemaeselfuncionamientosegurodelamáquinaydelequipo.¡Nonos
responsabilizamos de ningún accidente que pueda ocurrir!
Estemanualsirvesólodereferencia.Nolenoticaremosningúncambioqueseproduzcaen
la información.
