HEIDENHAIN ND 2100G - V2.59.0 User manual

1/2010
ND 2100G
GAGE-CHEK
SoftwareVersion
2.59.x
Quick Reference Guide
Kurzanleitung
Guide de Démarrage rapide
Guida rapida
Guía rápida de referencia
Snabbreferensguide
Beknopte handleiding
Stručná referenční příručka
Guia de referência rápida
Krótka instrukcja
Краткое руководство
HızlıBaşvuru Kılavuzu
クイックリファレンスガイド
快速參考手冊

ND 2100G GAGE-CHEK
Front panel
Rear panel
Side view

1
ND 2100G GAGE-CHEK English
Setup
For detailed description, see www.heidenhain.de
Before Power up
Electrical connection
Line voltage: 100V~ to 240V~
(–15 % to +10 %)
Line frequency: 43 Hz to 63 Hz
Line fuse: T1600 mA, 250V
5 x 20 mm
Power connector wiring
L: Line voltage (brown)
N: Neutral (blue)
Earth ground (yellow/green)
Danger of electrical shock!
Do not open the enclosure.• Never use 3-wire to 2-wire adapters• or allow the ground connection to
the ND 2100G to be interrupted or
disconnected.
Caution
Changes to the power cable may be
made only by an electrical technician.
Caution
Do not connect encoders or other
equipment to the ND 2100G when the
power is on.
Safety Considerations
General accepted safety precautions
must be followed when operating the
ND 2100G. Failure to observe these
precautions could result in damage to
the equipment, or injury to personnel.
It is understood that safety rules within
individual companies vary. If a conflict
exists between the material contained
in this guide and the rules of a company
using this system, the more stringent
rules should take precedence.
Controls and Displays
A LCD screen
BSoft keys change to support
functions.
CDimension keys display
dimension values or graphs.
DCommand keys control
measurement activities.
EArrow cursor keys for menu
navigation.
FNumeric keypad for entering
numeric data.
GFast track keys are
programmable for frequently
used functions.
HSend key transmits data to a PC,
USB printer or USB drive.
ILCD on/off key turns the LCD on
or off or clears stored data.
Connections rear side
1 Power switch
2 Power connection with fuse
3Ground (protective ground)
4Encoder inputs are inputs for
dimension formulas.The encoder
interface is specified at the time
of purchase.
5Relay outputs are two sets of
signalling relay contacts that
open and close under the control
of ND 2100G formulas.
Caution
Max contact voltage:• 100V
Max contact switching current:• 250 mA
Max contact carry current:• 500 mA
Contact rating:• 3 Watts
Static contact resistance:• 0.20 Ohms
6Parallel I/O port reads and
writes standardTTL levels
under the control of ND 2100G
formulas.
7RS-232-C interface for PC
connection. RS-232 cable must
not include crossovers.
Connections side view
8Audio out, for 3,5 mm
headphone /speaker jack,
monaural, 8 Ohm
9USBTypeA interface for printer
or data storage.
10 Remote accessory interface
RJ-45 for optional foot switch or
keypad accessory.Two optional
remote accessories can be used
simultaneously using an RJ-45
splitter.
Mounting
The ND 2100G is secured to the
swivel slots of the mounting stand or
arm mount by a shoulder screw, a cap
screw mount is shown with associated
washers.
Very important
Please note
For your information
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
{[phone]
|[phone]
E-mail [email protected]
www.he denha n.de

2
Initial power up
Press the• POWER SWITCH to power
the ND 2100G. The startup screen is
displayed.
Press the• FINISH key to display the
current dimension values on the
Current Value screen.
Software setup
The operating parameters of the
ND 2100G must be configured prior
to using it for the first time, and any
time part measurement, reporting or
communication requirements change.
Settings will be retained until:
The data-backup battery is changed• The data and settings are cleared• Software upgrades are performed•
Caution
Setup parameters control the operation
of the ND 2100G and are password-
protected. Only qualified personnel
should be given password access to
setup screens.
Display the setup menu1.Press the• MENU soft key to display
menu items above the soft keys.
Press the• SETUP soft key to display
the setup menu on the left side of the
LCD screen.
Histograms
Press the HISTOGRAM soft key to show
graphs of dimension values.
Bar and dial displays
The choice of a bar or dial display is
made in the Display setup screen.
Press the BAR soft key to show a bar
graph of dimension values.
Press the DIAL soft key to show a dial of
dimension values.
Data tables and statistics
Press the DATA soft key to show a data
table with SPC statistics.

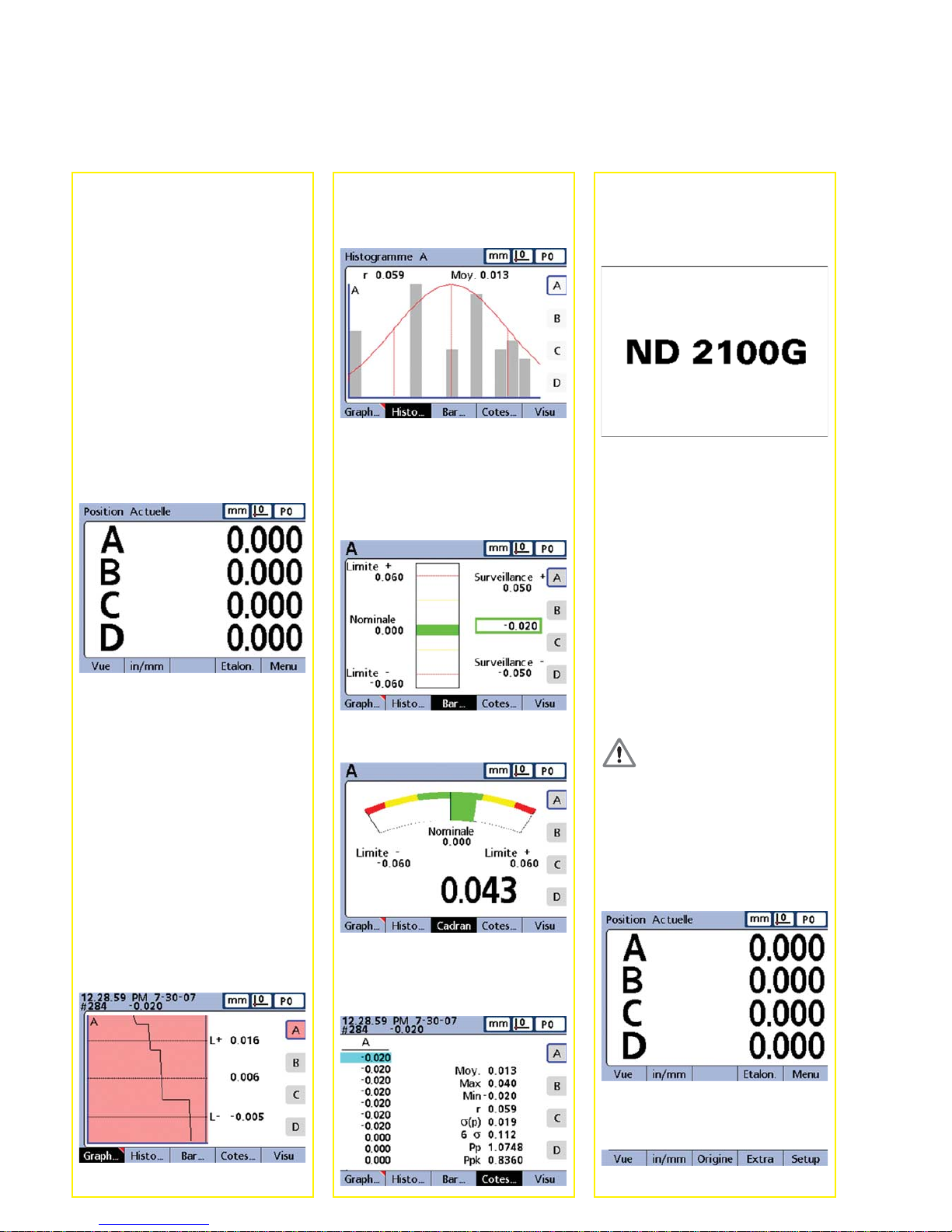

LCD Screens
The LCD displays a variety of screens
selected by the user to show current
dimension values, pass/fail test results,
dimension value graphs, statistical
process control graphs or data tables,
and setup options. Navigate from one
screen to another using the soft keys
under the LCD.
Current value screen
The CurrentValue screen is displayed
after power is applied and the startup
screen is shown. Current values of up
to 4 dimensions are shown.The unit of
measure, current datum and current part
number or part name are displayed in
the upper right corner of the screen.
Use the CURSOR ARROW keys to
scroll dimensions when more than 4
dimensions are active. Press the DRO
soft key to display the CurrentValue
screen from other screens.
View screens
Press theView soft key to display:
Graphs of dimension value history• Histograms dimension values• Bar or dial displays of current values• Data tables and statistics•
Graphs
Press the GRAPH soft key to show
graphs of dimension values.
Setup

3

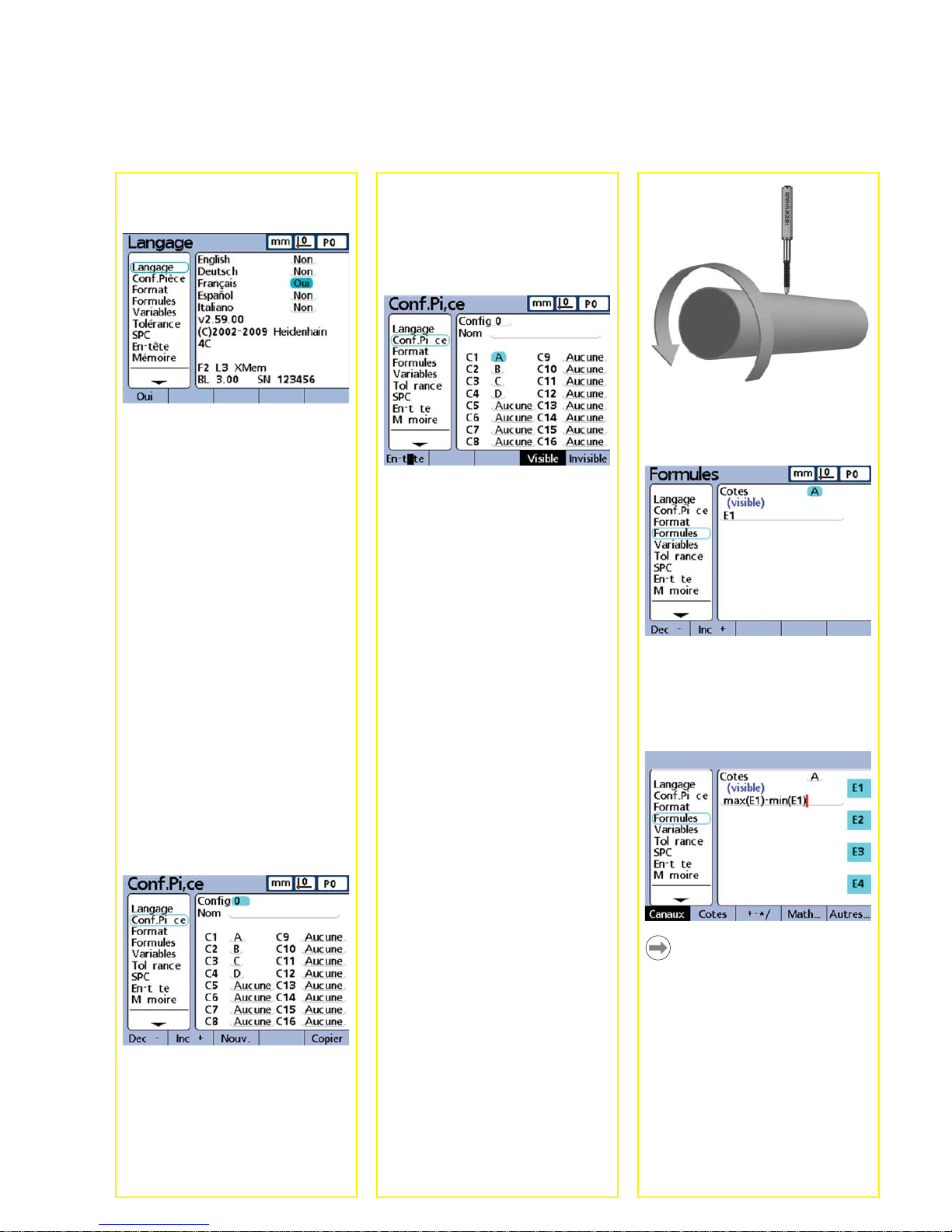

To create a formula:
Navigate to the• FORMULAS screen
and select the desired DIMENSION
using the DEC or INC soft keys.
Navigate down to the formula• line and enter a formula using the
functions displayed on the right side
of the screen. Formula functions are
changed using the soft keys at the
bottom of the screen.
Note:
The ND 2100G includes a wide range of
basic and advanced formula functions.
Refer to the User’s Guide for detailed
information.
Setup
Highlight the first dimension of the• part.
Retain the default dimension name or• press the LABEL soft key to rename
the dimension.
Highlight and rename remaining• dimensions as desired.
Configure the LCD display6.
Navigate to the DISPLAY screen
and select the desired display
characteristics.
Configure display formats7.Navigate to the• FORMATS screen
and highlight the DIMENSION field.
Enter the desired display parameters• for the dimension.
Repeat setup for all dimensions.• Select individual dimensions using the
DEC or INC soft keys or apply settings
from the current dimension to all
others using the APPLY ALL soft key.
Create dimension formulas8.
The ND 2100G uses formulas to
convert encoder channel inputs to the
dimension values shown on the screen.
Default dimension formulas shipped
with the ND 2100G simply show the
input encoder channel values as in this
example of dimension A, which is given
the value of encoder channel C1:
A = C1
More complex formulas are created
in the FORMULAS setup screen that
process one or more encoder input
channels to produce sophisticated
measurements. In this example,
encoder channel C1 is used in max
and min functions to produce a runout
measurement of a rotating rod:
A = max(C1) - min(C1)
Use the• CURSOR ARROW KEYS
to Navigate the setup menu and to
highlight selections.
Select the language2.
Highlight the desired language and then
press theYES soft key.
Enter the Supervisor Password3.
Navigate to the SUPERVISOR screen
and enter the supervisor PASSWORD.
Configure encoders4.Navigate to the• CHANNELS screen
and highlight the desired encoder
CHANNEL.
Enter all the required encoder• parameters.
Repeat setup for all encoder channels.• Select other channels using the DEC
or INC soft keys. If desired, apply
settings from the current channel to
all others using the APPLY ALL soft
key.
Name parts and dimensions5.Navigate to the• DIMENSIONS screen
and highlight the PART field.
Select other parts using the• DEC or
INC soft keys. Press the NEW soft
key to add a new part.
Highlight the• NAME field.
Parts can be referenced by number• or name. If desired, press the LABEL
soft key to name the current part

4

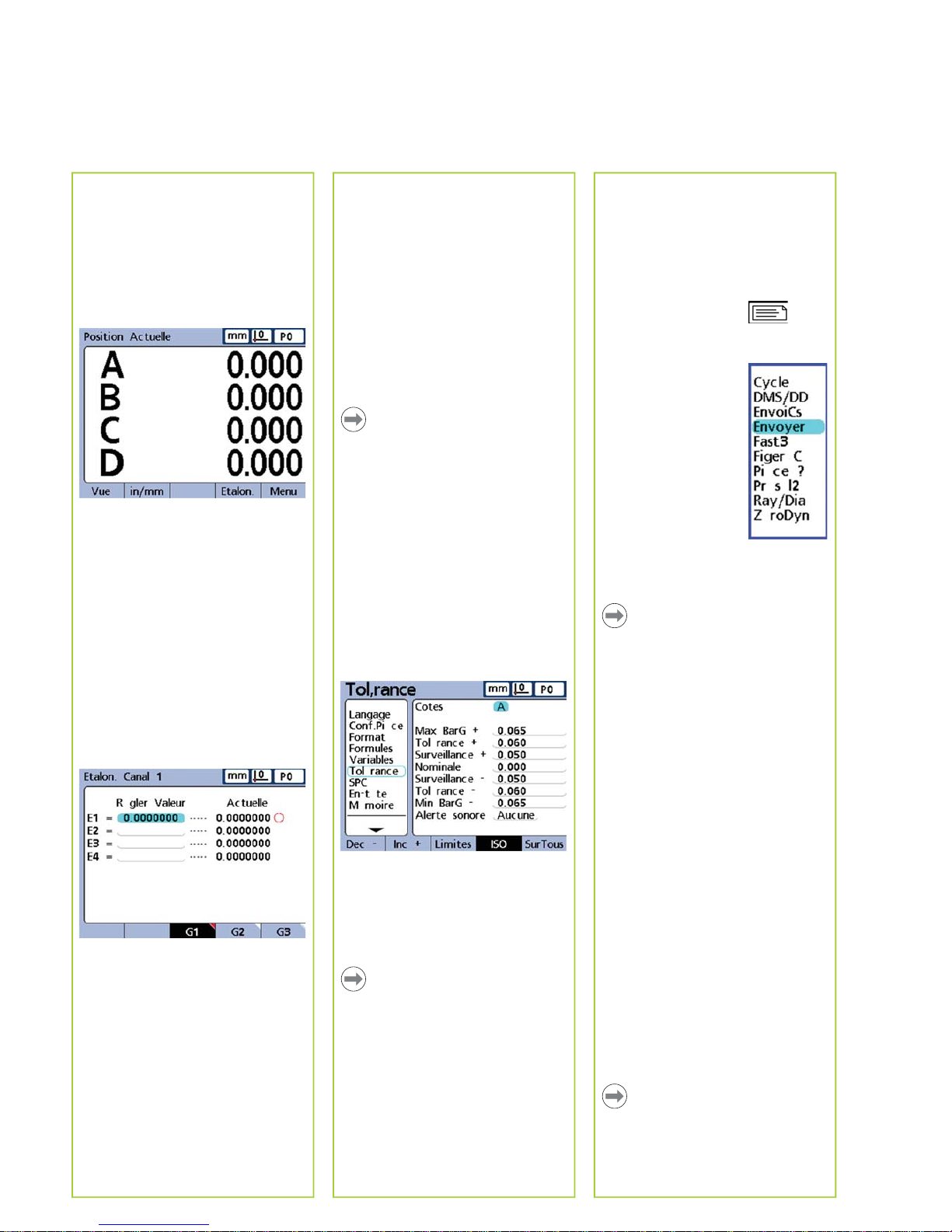

Operation
Preparing to measure
Power up the ND 2100G1.Check connections to the ND 2100G.• Press the• POWER SWITCH to power
the ND 2100G. The CURRENT
VALUE screen will be displayed after
system initialization.
Establish a measurement reference2.
Establish references for encoder
channels prior to measuring.
To establish a measurement reference:
Press the• MASTER soft key to display
the Master screen.
Navigate to the desired encoder• channel MASTER VALUE field.
Position the encoder against the• reference surface.
Enter the desired reference value• (zero or the desired offset) into the
MASTER VALUE field.
Press the• ENTER key and respond
to the confirmation request. A green
dot will appear next to the ACTUAL
value indicating that calibration of the
channel is complete.
Conducting measurements
Probe surfaces1.
Probe a single point with one
encoder channel, or multiple points
simultaneously with multiple encoder
channels.
Enter the measurement data2.
Press the ENTER key when
measurements are displayed on the
LCD.The measurement data will be
entered into the ND 2100G database.
Note:
Advanced formula functions can be
used to perform sequential and semi-
automated measurements. Refer to the
User’s Guide for detailed information.
Applying Tolerances
Select a dimension1.Press the• MENU soft key then press
the SETUP soft key to display the
setup menu.
Navigate to the Tolerances screen and• select the desired DIMENSION using
the DEC and INC soft keys.
Specify tolerance values2.Enter the• NOMINAL, WARNING,
LIMIT and MAX values.
Navigate to the• AUDIO ALERT field
and use the soft keys to select NONE,
WARNING or LIMITS.
Note:
Many types of tolerances can be applied
to dimensions. Refer to the User’s
Guide for detailed information.
Viewing measurement data
Measurement results can be viewed in
the graphs, histograms and data tables
as described earlier. Refer to the User’s
Guide for more details.
Reporting Results
Result data can be sent to a USB printer,
USB drive or a PC.The report format,
type and destination can be changed
in setup screens.The default setup is
shown below.
To print: press the
PRINT key to send data
to the USB port.
To send data to a PC:
Press the• MENU soft
key to display menus
under the LCD.
Press the• EXTRA soft
key to display the Extra
menu.
Highlight the• SEND
function and press the
ENTER key to transmit
data over the RS-232
port.
Note:
Refer to the ND 2100G user guide
for alternatives regarding printing and
transmitting data.
Saving and retrieving data
ND 2100G settings and measurement
data can be backed up on a USB drive
and restored to the system or loaded on
another identical system later.To save or
retrieve data:
Insert a USB drive into the NG 2100G• Press the• MENU soft key and then
press the SETUP soft key to display
the setup menu.
Navigate to the Supervisor screen and• highlight the PASSWORD field. Enter
the password if necessary.
Press the• SAVEX soft key to save
settings and measurement data.
Press the• LOADX soft key to retrieve
settings and data.
Note:
Frequently used functions can be
mapped to front panel keys using the
Hot Key function explained in the User’s
Guide.

1
ND 2100G GAGE-CHEK Deutsch
Setup
Eine genaue Beschreibung finden Sie unter www.heidenhain.de
Vor der Inbetriebnahme
ElektrischerAnschluss
Netzspannung: 100V~ bis 240V~
(–15% bis +10%)
Netzfrequenz: 43 Hz bis 63 Hz
Netzsicherung: T1600 mA, 250V
5 x 20 mm
Anschluss des Netzsteckers
L: Phase (braun)
N: Nullleiter (blau)
Schutzleiter (gelb/grün)
Stromschlaggefahr!
Gerät nicht öffnen!• Schutzleiter darf nie unterbrochen• sein, auch nicht bei Anschluss über
Adapter.
Achtung
Änderungen am Netzkabel nur durch
Elektrotechniker!
Achtung
Keine Messgeräte oder anderen Geräte
anschließen, während die ND 2100G
eingeschaltet ist.
Sicherheitsvorkehrungen
Für den Betrieb der ND 2100G
gelten die allgemein anerkannten
Sicherheitsvorschriften. Nichtbeachtung
dieser Sicherheitsvorschriften kann zu
Sach- oder Personenschäden führen.
Die Sicherheitsvorschriften können je
nach Unternehmen variieren. Im Falle
eines Konflikts zwischen dem Inhalt
dieser Kurzanleitung und den internen
Regelungen eines Unternehmens, in
dem dieses Gerät verwendet wird,
sollten die strengeren Regelungen
gelten.
Anzeige- und Bedienelemente
A LCD-Anzeige
BSoftkeys: funktionsabhängig
CMerkmaltasten: Anzeige von
Merkmalwerten oder Grafiken
DBefehlstasten: Messungen
steuern
EPfeiltasten: Zwischen und
innerhalb von Menüs navigieren
FZahlenblock: Eingabe von
Zahlen
GSchnellzugriffstasten:
programmierbar für häufig
genutzte Funktionen
HTaste SENDEN: Messdaten an
PC, USB-Drucker oder USB-
Speichermedium senden
ITaste LCD Ein/Aus: LCD-
Anzeige ein-/ausschalten oder
gespeicherte Daten löschen
Anschlüsse auf der
Geräterückseite
1 Netzschalter
2 Netzanschluss mit Sicherung
3 Erdungsanschluss
(Schutzerdung)
4Messgerät-Eingänge: Eingänge
für Formeln fürTeile-Merkmale.
Messgerät-Schnittstelle wird
beim Kauf spezifiziert.
5Relaisausgänge: Es sind zwei
Relaiskontakte vorhanden, die
von der ND 2100G über Formeln
gesteuert werden.
Achtung
Max. Kontaktspannung: 100 V• Max. Kontaktschaltspannung:• 250 mA
Max. Kontaktdauerspannung:• 500 mA
Zulässige Kontaktbelastung:• 3 Watt
Statischer Kontaktwiderstand:• 0,20 Ohm
6 Parallele I/O-Schnittstelle:
Lesen und Schreiben vonTTL-
Signalen, die über Formeln von
der ND 2100G gesteuert werden.
7SchnittstelleV.24/RS-232-C für
PC-Anschluss. Kabel fürV.24/
RS-232 darf keine gekreuzten
Adern haben.
Anschlüsse auf der Seite
8Audio-Ausgang für Kopfhörer
3,5 mm / Lautsprecherbuchse,
Einohr, 8 Ohm
9USB-Schnittstelle,TypA, für
Drucker oder Speichermedien
10 Schnittstelle RJ-45 für
Fernbedienungselemente für
optionalen Fußschalter oder
externes Bedienfeld. Mithilfe
eines RJ-45-Splitters können
zwei Fernbedienungsoptionen
gleichzeitig genutzt werden.
Montage
Die ND 2100G wird mit einer
Passschraube, einer Kopfschraube und
passenden Unterlegscheiben in den
Schwenkschlitzen des Montagefußes
oder -arms befestigt.
unbedingt beachten
wichtig
informativ
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
{[phone]
|[phone]
E-mail [email protected]
www.he denha n.de

2
Erstinbetriebnahme
Zum Einschalten der ND 2100G• den NETZSCHALTER drücken. Der
Startbildschirm erscheint.
Zur Anzeige der aktuellen Messwerte• in der Anzeige Istposition die Taste
FINISH drücken.
Software-Setup
Die Betriebsparameter der ND 2100G
müssen vor der Erstinbetriebnahme und
immer, wenn sich die Anforderungen
an dieVermessung vonTeilen,
Berichterstellung oder Kommunikation
ändern, konfiguriert werden.
Einstellungen werden beibehalten bis:
Batterie für Daten-Backup gewechselt• wird.
Daten und Einstellungen gelöscht• werden.
Software-Upgrades durchgeführt• werden.
Achtung
Die Setup-Parameter steuern die
Bedienung der ND 2100G und sind
passwortgeschützt. Das Passwort
für die Setup-Menüs sollte nur an
qualifizierte Personen weitergegeben
werden.
Menü Setup aufrufen1.Softkey• MENÜ drücken, um weitere
per Softkey wählbare Menüs
anzuzeigen.
Softkey• SETUP drücken, um die
Menüpunkte des Menüs Setup
aufzurufen.
Histogramm
Softkey HISTOGRAMM drücken, um
die Messergebnisse als Histogramm
anzuzeigen.
Balken- und Dialgrafik
Unter dem Menüpunkt Anzeige können
Sie zwischen Balken- oder Dialgrafik
wählen.
Softkey BAR drücken, um die Messer-
gebnisse als Balkengrafik anzuzeigen.
Softkey DIAL drücken, um die Messer-
gebnisse als Dialgrafik anzuzeigen.
Datentabellen und Statistiken
Softkey DATEN drücken, um eine Daten-
tabelle mit SPC-Statistik anzuzeigen.
LCD-Anzeige
Die LCD-Anzeige dient zurAnzeige der
Menüs und deren Optionen. Je nach
gewählter Funktion können die aktuellen
Merkmalwerte, die Messergebnisse als
Grafik mit Auswertung GUT/SCHLECHT,
als Datengrafik, Grafik für statistische
Auswertungen oder Datentabelle be-
trachtet werden. Mit den Softkeys, die
sich unter der LCD-Anzeige befinden, ru-
fen Sie die entsprechende Funktion auf.
Anzeige Istposition
Die Anzeige Istposition erscheint
nach Einschalten des Geräts und
nach Anzeige des Startbildschirms.
Istpositionen für bis zu vier Merkmale
werden angezeigt. Maßeinheit, aktueller
Nullpunkt, Nummer oder Name des
aktuellenTeils werden rechts oben am
Bildschirm angezeigt.
Mit den PFEILTASTEN bewegen Sie sich
zwischen den Merkmalen, wenn mehr
als vier Merkmale aktiv sind. Mit dem
Softkey DRO kehren Sie von anderen
Bildschirmen zur Anzeige Istposition
zurück.
Menü Ansicht
Mit dem Softkey ANSICHT rufen Sie
folgende Ansichten auf:
Messergebnisse als Kurvendiagramm• Messergebnisse als Histogramm• Balken- oder Dialgrafik der aktuellen• Werte
Datentabellen und Statistiken•
Kurvendiagramm
Softkey GRAPH drücken, um die
Messergebnisse als Kurvendiagramm
anzuzeigen.
Setup

3
Formel konstruieren:
Zum Menüpunkt• FORMEL navigieren
und das gewünschte MERKMAL
mit den Softkeys VORHER. oder
NÄCHST. wählen.
NACH-UNTEN-Pfeiltaste auf• Formelzeile bewegen und mit den am
rechten Bilschirmrand angezeigten
Funktionen eine Formel eingeben. Je
nach gewähltem Softkey (angezeigt
am unteren Bildschirmrand) ändern
sich die rechts angezeigten Formel-
Funktionen.
Hinweis:
Die ND 2100G stellt sowohl
grundlegende als auch komplexe
Funktionen für Formeln zurVerfügung
(siehe auch Geräte-Handbuch).
Setup
Erstes Merkmal des Teils markieren.• Den vorgegebenen Namen des• Merkmals beibehalten oder Softkey
LABEL drücken, um das Merkmal
umzubenennen.
Die weiteren Merkmale mit den• Pfeiltasten markieren und beliebig
umbenennen.
LCD-Anzeige konfigurieren6.
Zum Menüpunkt ANZEIGE navigieren
und gewünschte Anzeigeeinstellungen
vornehmen.
Anzeigeformate konfigurieren7.Zum Menüpunkt• FORMAT navigieren
und das Feld KANAL markieren.
Die gewünschten Anzeigeparameter• für das Merkmal eingeben.
Setup für alle Merkmale wiederholen.• Einzelne Merkmale mit den Softkeys
VORHER. oder NÄCHST. wählen
oder mit dem Softkey FÜR ALLE
die Einstellungen für alle anderen
Merkmale übernehmen.
Formeln für Merkmale erstellen8.
Die ND 2100G wandelt die Signale
der Messgerät-Eingänge mit Hilfe
von Formeln in die am Bildschirm
angezeigten Messwerte um.
Die standardmäßig in der ND 2100G
enthaltenen Formeln zeigen einfach die
Werte der Messgerät-Eingänge, wie im
folgenden Beispiel das Merkmal A, dem
derWert des Messgerät-Eingangs C1
zugeordnet ist:
A = C1
Komplexere Formeln, die
mathematische Funktionen mit einem
Messgerät-Eingang oder mehreren
Messgerät-Eingängen verknüpfen,
um anspruchsvolle Messergebnisse
zu erzielen, können unter dem
Menüpunkt FORMEL konstruiert
werden. Im folgenden Beispiel wird der
Messgerät-Eingang C1 mit Max.- und
Min.-Funktionen verknüpft, um die
Rundlaufabweichung einer Drehstange
zu messen:
A = max(C1) - min(C1)
Mit den• PFEILTASTEN durch
das Menü Setup navigieren und
gewünschte Menüpunkte/Felder
markieren.
Sprache wählen2.
Gewünschte Sprache markieren und
dann Softkey JA drücken.
Administrator-Passwort eingeben3.
Zum Menüpunkt SYSTEM-PW
navigieren und das PASSWORT
eingeben.
Messgeräte konfigurieren4.Zum Menüpunkt• MESS-SYS.
navigieren und gewünschten
Messgerät-EINGANG markieren.
Alle erforderlichen Parameter des• Messgeräts eingeben.
Setup für alle Messgerät-Eingänge• wiederholen. Mit den Softkeys –
oder + weitere Eingänge wählen.
Mit dem Softkey FÜR ALLE werden
die Einstellungen des aktuellen
Eingangs für alle anderen Eingänge
übernommen.
Bezeichnung für Teile und5.Merkmale eingeben
Zum Menüpunkt• TEIL navigieren und
das Feld TEILE-NR. markieren.
Mit den Softkeys• VORHER. oder
NÄCHST. andere Teile wählen.
Softkey NEU drücken, um ein neues
Teil hinzuzufügen.
Das Feld• NAME markieren.
Teile können mit einer Nummer oder• einem Namen bezeichnet werden.
Falls gewünscht, den Softkey LABEL
drücken, um das aktive Teil zu
benennen.

4
Bedienung
Messung vorbereiten
ND 2100G einschalten1.Anschlüsse der ND 2100G• überprüfen.
Mit dem• NETZSCHALTER die
ND 2100G einschalten. Die Anzeige
ISTPOSITION erscheint nach der
Systeminitialisierung.
Bezug für Messung herstellen2.
Vor dem Messen muss für jedes
Messgerät ein Bezug definiert werden.
Bezug für Messung herstellen:
Mit dem Softkey• SET die
Eingabemaske Kanal Set ... aufrufen.
Zum Feld• WERT SETZEN des
gewünschten Messgeräts navigieren.
Das Messgerät an der• Referenzoberfläche positionieren.
Den gewünschten Bezugswert (Null• oder den gewünschten Versatz) in das
Feld WERT SETZEN eingeben.
ENTER• drücken und die erscheinende
Abfrage beantworten. Neben
ISTWERT erscheint ein grüner Punkt,
der angibt, dass das Messgerät fertig
kalibriert ist.
Messungen durchführen
Flächen antasten1.
Einzelnen Punkt mit einem Messgerät
oder mehrere Punkte gleichzeitig mit
mehreren Messgeräten antasten.
Messwerte eingeben2.
ENTER drücken, wenn Messungen
am Bildschirm angezeigt werden. Die
Messwerte werden in die Datenbank
der ND 2100G eingegeben.
Hinweis:
Mit komplexen Formeln können
sequenzielle und halbautomatische
Messungen durchgeführt werden.
Ausführliche Informationen finden Sie
im Geräte-Handbuch.
Toleranzprüfung
Merkmal wählen1.Softkey• MENÜ und dann Softkey
SETUP drücken , um das Menü Setup
zu öffnen.
Zum Menüpunkt Toleranz navigieren• und dann das gewünschte
MERKMAL mit den Softkeys
VORHER. oder NÄCHST. wählen.
Toleranzwerte angeben2.SOLL-, WARN- LIMIT-• und MAX.-
Werte eingeben.
Zum Feld• ALARMTON navigieren und
per Softkey KEINE, WARNUNG oder
GRENZEN eingeben.
Hinweis:
Merkmalen können viele verschiedene
Toleranzarten zugewiesen werden.
Ausführliche Informationen finden Sie
im Geräte-Handbuch.
Messdaten anzeigen
Die Messergebnisse können, wie vorher
beschrieben, als Grafik, Histogramm
oder Datentabelle betrachtet werden.
Ausführlichere Informationen finden Sie
im Geräte-Handbuch.
Ergebnisberichte
Messergebnisse können an einen USB-
Drucker, USB-Speicher oder einen PC
gesendet werden. Ausgabeformat, -art
und -ziel wird unter den entsprechenden
Menüpunkten des Menüs Setup
festgelegt. Die Standardeinstellung ist
weiter unten abgebildet.
Ausdruck erstellen:
Taste PRINT drücken,
um Daten an den USB-
Anschluss zu senden.
Daten an einen PC
senden:
Taste• MENÜ drücken,
um die Menü-Softkeys
anzuzeigen.
Softkey• EXTRA
drücken, um das Menü
Extra zu öffnen.
Funktion• SENDE
wählen und ENTER
drücken, um die
Daten über die V.24/
RS-232-Schnittstelle zu
übertragen.
Hinweis:
Andere Möglichkeiten zum Drucken und
Übertragen von Daten finden Sie im
Geräte-Handbuch der ND 2100G.
Daten speichern und laden
Die Einstellungen und Messwerte der
ND 2100G können auf einem USB-
Speichermedium gespeichert und
wieder zurückgeladen, oder später auf
ein identisches System geladen werden.
Daten speichern und laden:
USB-Speichermedium an die ND• 2100G anschließen.
Softkey• MENÜ und dann Softkey
SETUP drücken , um das Menü Setup
zu öffnen.
Zum Menüpunkt System-PW• navigieren und das Feld PASSWORT
markieren. Falls erforderlich, Passwort
eingeben.
Softkey• SPEICHX drücken, um
Einstellungen und Messwerte zu
speichern.
Softkey• LADENX drücken, um
Einstellungen und Daten zu laden.
Hinweis:
Unter dem Menüpunkt Hot Keys (siehe
Geräte-Handbuch) können häufig
genutzte Funktionen bestimmtenTasten
der ND 2100 G zugeordnet werden.

1
ND 2100G GAGE-CHEK Français
Paramétrage
Pour une description détaillée, voir www.heidenhain.fr
Avant la mise sous tension
Raccordement électrique
Tension secteur : 100V~ à 240V~
(–15 % à +10 %)
Fréquence secteur : 43 Hz à 63 Hz
Fusible : T1600 mA, 250V
5 x 20 mm
Câblage de la prise secteur
L : Ligne de phase (brun)
N : Neutre (bleu)
Terre (jaune/vert)
Danger de choc électrique!
Ne pas ouvrir le boîtier.• Ne jamais utiliser un adaptateur• 3 fils/2 fils, ou ne pas utiliser avec une
ligne de terre interrompue ou non
raccordée au ND 2100.
Attention
Le câble d'alimentation ne doit être
changé que par un électricien..
Attention
Ne pas connecter les encodeurs
ou autres équipements lorsque le
ND 2100G est sous tension.
Consignes de sécurité
Les consignes des sécurité doivent
être respectées lors de l'utilisation
du ND 2100G. La non observation
de ces consignes peut occasionner
des dommages à l'appareil ou blesser
l'opérateur. Bien entendu, les règles
de sécurité varient en fonction des
entreprises. Si l'appareil ne devait
pas correspondre pas aux normes de
sécurité de l'entreprise, il faudrait tenir
compte en priorité des règles les plus
astreignantes.
Contrôles et affichages
A Ecran LCD
BSoft keys: changent les
fonctions.
CTouches cotes: affichent les
cotes ou graphiques.
DTouches de commande:
contrôlent les opérations
ETouches curseur fléché: pour
naviguer dans les menus
FClavier numérique: pour la saisie
des données.
GTouchesAtout: programmables
pour fonctions fréquentes.
HTouche envoi: envoie les
données de mesures à un PC,
une imprimante ou une clé USB.
ITouche Ecran on/off: met
l'écran en/hors veille ou efface les
données mémorisées.
Connexions en face arrière
1 Interrupteur d'alimentation
2 Raccordement de
l'alimentation avec fusible
3Terre: (terre de protection)
4Entrées encodeurs: pour les
formules avec cotes. L'Interface
de l'encodeur est à spécifier à la
commande.
5Sorties de relais: deux jeux de
contacts de relais qui commutent
en fonction des formules du
ND 2100G.
Attention
Tension max de contact : 100V• Courant max de commutation• de contact : 250 mA
Courant max de contact• admissible : 500 mA
Pouvoir de coupure : 3 Watts• Résistance statique de• contact : 0,20 Ohms
6Port parallèle E/S , lecture et
écriture des niveaux standards
TTL en fonction des formules du
ND 2100G.
7Interface RS-232-C pour
connexion à un PC. Le câble
RS-232 ne doit pas être croisé.
Connexions sur le côté
8Sortie audio, pour jack 3,5 mm
écouteur/casque, monaural,
8 Ohm
9Interface USB typeA pour
imprimante ou sauvegarde des
données.
10 Interface de commande
à distance RJ-45 pour les
accessoires, pédale et clavier.
Deux accessoires de commande
à distance en option peuvent se
connecter simultanément sur un
répartiteur RJ-45.
Montage
Au moyen de rainures sur le support,
l'orientation du ND 2100G est assurée
par une vis à épaulement, une vis à tête
cylindrique et des rondelles.
Très important
Remarques
Pour information
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
{[phone]
|[phone]
E-mail [email protected]
www.he denha n.de

2
Première mise en service
Appuyer sur l'• INTERRUPTEUR
SECTEUR pour la mise en service du
ND 2100G. L'écran de démarrage
s'affiche.
Appuyer sur la touche• FINISH pour
afficher les valeurs courantes dans
l'écran.
Paramétrage
Les paramètres du ND 2100G doivent
être configurés avant la première
utilisation, et à chaque changement de
pièce, de création de rapports et de
configurations de communication.
Les paramètres restent en mémoire
jusqu'à ce que :
La batterie pour la sauvegarde des• données soit remplacée
Les données et param. soient effacés• Une mise à jour du logiciel soit• exécutée
Attention
Les paramètres de Setup définissent
l'utilisation du ND 2100G et sont
protégés par un mot de passe. Le mot
de passe du menu Setup ne doit être
diffusé qu'à des personnes qualifiées.
Affiche le menu setup1.Appuyer sur la touche• MENU pour
afficher les soft keys du menu.
Appuyer sur la soft key• SETUP pour
afficher le menu setup à gauche de
l'écran LCD.
Histogrammes
Appuyer sur la soft key HISTOGRAM
pour afficher les graphiques des valeurs
de cotes.
Affichages de barres et cadran
Le choix de l'affichage de barres ou
cadran est fait dans le setup Affichage
Appuyer sur la softkey BAR pour afficher
le diagramme à barres des valeurs des
cotes.
Appuyer sur la softkey CADRAN pour
afficher les valeurs dans un cadran.
Tables de données et statistiques
Appuyer sur la soft key COTES
pour afficher tables des données et
statistiques SPC.
Ecrans LCD
L'écran LCD affiche une grande
variété d'écrans sélectionnés par
l'utilisateur pour afficher les valeurs de
cotes courantes, les résultats dans/
hors tolérance, graphique de contrôle
statistique ou tables de données, et
options de paramétrage. La navigation
d'un écran à l'autre se fait par les
softkeys sous l'écran LCD.
Ecran des valeurs courantes
L'écran des valeurs courantes s'affiche
après la mise sous tension et l'écran
de démarrage apparaît. Les valeurs
courantes de 4 cotes max sont
affichées. L'unité de mesure, l'origine
courante et le numéro ou le nom de
la pièce courante sont affichés dans le
coin en haut à droite de l'écran.
Utiliser les FLÈCHES DU CURSEUR
pour afficher les axes si plus de 4 axes
sont actifs Appuyer sur la soft key
VISU pour afficher l'écran des positions
courantes à partir d'autres écrans.
Afficher les écrans
Appuyer sur la softkeyVue pour afficher:
Graphe de l'historique des valeurs de• cotes
Histogramme des valeurs de cotes• Affichage de barres ou cadran des• valeurs courantes
Tables de données et statistiques•
Graphiques
Appuyer sur la soft key GRAPH pour
afficher les graphiques des valeurs des
cotes.
Paramétrage

3
Pour créer une formule :
Naviguer dans l'écran• FORMULES
et sélectionner la COTE souhaitée en
utilisant les softkeys DEC ou INC
Se positionner sur la champ formule,• et introduire la formule en utilisant
les fonctions affichées dans l'écran à
droite. On change les fonctions des
formules en utilisant les touches en
bas de l'écran.
Remarque :
Le ND 2100G possède un nombre
important de fonctions de formules de
base et avancées.
Paramétrage
Mettre en surbrillance la première• cote de la pièce
Conserver le nom de la cote par• défaut ou appuyer sur la softkey
LIBELLÉ pour renommer la cote.
Mettre en surbrillance et renommer la• cote comme souhaité.
Configurer l'affichage LCD6.
Naviguer dans l'écran AFFICHAGE
et sélectionner la caractéristique
d'affichage souhaitée.
Paramétrer les formats d'affichage7.Naviguer dans l'écran• FORMAT
et mettre en surbrillance le champ
COTES.
Saisir le paramètre d'affichage• souhaité pour la cote.
Répéter le paramétrage pour• toutes les cotes. Sélectionner la
cote individuelle en utilisant les
softkeys DEC ou INC ou appliquer
les paramètres de la cote courante à
toutes les autres en appuyant sur la
softkey SUR TOUS
Créer les formules des cotes8.
Le ND 2100G utilise des formules pour
convertir les entrées des canaux des
encodeurs en valeurs de cotes affichées
dans l'écran.
Les formules des cotes par défaut livré
avec le ND 2100G affichent simplement
la valeur du canal de l'encodeur, comme
p. ex; la cote A, qui est égal à la valeur
du canal de l'encodeur C1 :
A = C1
Des formules plus complexes sont
créées dans l'écran FORMULES du
menu setup pour traiter une ou plusieurs
entrées de canaux d'encodeurs et
définir des mesures complexes. Dans
cet exemple, le canal de l'encodeur C1
est utilisé avec les fonctions max et min
pour définir la mesure du faux rond d'un
arbre tournant :
A = max(C1) - min(C1)
Utiliser les• TOUCHES FLÉCHÉES
pour naviguer dans le menu setup et
mettre la sélection en surbrillance.
Choisir la langue2.
Mettre en surbrillance le langage
souhaité et appuyer sur la softkey OUI.
Saisir le mot de passe du3.superviseur
Naviguer dans l'écran SUPERVISEUR et
saisir le MOT DE PASSE du superviseur.
Paramétrer les encodeurs4.Naviguer dans l'écran• CANAUX et
mettre en surbrillance le CANAL
souhaité de l'encodeur.
Introduire tous les param. encodeur.• Répéter le paramétrage pour tous• les encodeurs. Sélectionner un autre
canal avec les softkeys DEC ou INC.
Si cela est souhaité, appliquer les
réglages du canal courant à tous les
autres avec la softkey SUR TOUS.
Nom des pièces et cotes5.Naviguer dans l'écran• CONF.PIÈCE
et mettre en surbrillance le champ
CONFIG.
Sélectionner une autre pièce avec les• softkeys DEC ou INC. Appuyer sur
la soft key NOUV. pour ajouter une
nouvelle pièce.
Mettre en surbrillance le champ• NOM.
Les pièces peuvent être référencées• par un numéro ou un nom. Si
souhaité, appuyer sur la softkey
LIBELLÉ pour nommer la pièce
courante

4
Présentation
Préparation de la mesure
Mise sous tension du ND 2100G1.Vérifier les connexions au ND 2100G.• Appuyer sur l'• INTERRUPTEUR
D'ALIMENTATION pour mettre le
ND 2100G sous tension. L'écran
POSITION ACTUELLE s'affiche après
l'initialisation du système.
Définir une référence de mesure2.
Définir les références pour les canaux
des encodeurs avant la mesure.
Pour définir une référence de mesure :
Appuyer sur la soft key• ETALON. pour
afficher l'écran Etalon.
Se positionner sur le champ• RÉGLER
VALEUR du canal de l'encodeur
souhaité.
Positionner l'encodeur sur la surface• de référence.
Introduire la valeur de référence• souhaitée (zéro ou le décalage
souhaité) dans le champ RÉGLER
VALEUR.
Appuyer sur la touche• ENTER et
confirmer la réponse à la question. Un
point vert apparaît à coté de la valeur
ACTUELLE indiquant que l'étalonnage
du canal est terminé.
Procédure de mesure
Palper les surfaces1.
Palper un point avec un canal
d'encodeur, ou plusieurs points
simultanément avec des canaux
multiples d'encodeurs.
Saisir les données de la mesure2.
Appuyer sur la touche ENTER quand
les mesures sont affichées dans l'écran
LCD. Les données de mesure sont
introduites dans la base de données du
ND 2100G.
Remarque :
Les fonctions des formules évoluées
peuvent être utilisées pour faire
des mesures séquentielles et semi-
automatiques.Voir le manuel d'utilisation
pour de plus amples informations.
Application des tolérances
Sélectionner une cote1.Appuyer sur la touche• MENU, sur la
soft key SETUP pour afficher le menu
setup.
Naviguer dans l'écran Tolérance et• sélectionner la COTE souhaitée en
utilisant les softkeys DEC et INC
Spécifier les valeurs de tolérance2.Introduire les valeurs• NOMINALE,
SURVEILLANCE, LIMITE et MAX.
Se positionner sur• ALERTE SONORE
et utiliser la softkey AUCUNE,
SURVEIL. ou LIMITES.
Remarque :
De nombreuses tolérances peuvent
être appliquées aux cotes.Voir le
manuel d'utilisation pour de plus amples
informations.
Affichage des données
Les résultats des mesures peuvent être
affichés sous la forme de graphique,
d'histogrammes et de tables de
données comme décrits ultérieurement.
Voir le manuel d'utilisation pour de plus
amples informations.
Rapports de résultats
Les rapports peuvent être envoyés à
une imprimante USB, une clé USB ou
un PC. Le format, le type et la destina-
tion du rapport peuvent être changés
dans l'écran setup. La configuration par
défaut est indiquée ci-dessous.
Pour imprimer : appuyer
sur la touche ENVOI pour
transmettre les données
au port USB.
Pour envoyer les
données à un PC :
Appuyer sur la touche• MENU pour afficher
les soft keys du menu.
Appuyer sur la soft key• EXTRA pour afficher le
menu Extra.
Mettre en surbrillance• la fonction ENVOYER
et appuyer sur la
touche ENTER pour
transmettre les
données au port
RS-232.
Remarque :
Se référer au manuel utilisateur
ND 2100G pour des alternatives à
l'impression et la transmission des
données.
Sauvegarde et restauration
des données
Les paramètres et les données de
mesure du ND 2100G peuvent être
sauvegardés sur une clé USB, restaurés
dans le système, ou chargés plus
tard dans un autre système. Pour
sauvegarder ou restaurer les données :
Insérer une clé USB sur le port du• ND 2100G
Appuyer sur la softkey• MENU, puis
sur la softkey SETUP pour afficher le
menu setup.
Naviguer dans l'écran superviseur et• mettre en surbrillance le champ MOT
DE PASSE. Saisir le mot de passe si
nécessaire.
Appuyer sur la soft key• SAVEX
pour sauvegarder les données de
configuration et de mesure.
Appuyer sur la soft key• LOADX
pour restaurer les paramètres et les
données.
Remarque :
Des fonctions fréquentes peuvent
être affectées aux touchesAtouts du
panneau avant, en utilisant les fonctions
Hot Key expliquées dans le manuel
utilisateur.

1
ND 2100G GAGE-CHEK Italiano
Configurazione
Per la descrizione dettagliata vedere www.heidenhain.de
Prima dell'accensione
Collegamento elettrico
Tensione di linea: da 100V~ a 240V~
(da –15 % a +10 %)
Frequenza di linea: da 43 Hz a 63 Hz
Fusibile di linea: T1600 mA, 250V
5 x 20 mm
Cablaggio del connettore di
alimentazione
L: Tensione di linea (marrone)
N: Neutro (blu)
Messa a terra (giallo/verde)
Pericolo di scosse elettriche!
Non aprire lo strumento.• Non utilizzare mai gli adattatori da• tripolare a bipolare o consentire
che il collegamento di terra del
visualizzatore ND 2100G venga
interrotto o scollegato.
Attenzione
Far eseguire modifiche sul cavo di
alimentazione soltanto da un elettricista
esperto.
Attenzione
Non collegare sistemi di misura o
altri strumenti all'ND 2100G con
alimentazione inserita.
Norme di sicurezza
Le norme di sicurezza generalmente
riconosciute dovrebbero essere
osservate durante il funzionamento
del visualizzatore ND 2100G. La
mancata osservanza di tali norme
potrebbe danneggiare lo strumento o
procurare lesioni al personale. Le norme
di sicurezza all'interno delle singole
aziende sono naturalmente diverse.
Se sussiste un conflitto tra quanto
riportato nella presente guida e le norme
dell'azienda che utilizza il visualizzatore,
sono prioritarie le disposizioni più
severe.
Comandi e visualizzazioni
A Schermo LCD
BSoftkey passaggio alle funzioni di
supporto
CTasti dimensioni visualizzazione
di valori o grafici dimensionali
DTasti di comando controllo delle
misurazioni
ETasti freccia per navigare nei
menu
FTastiera numerica per
inserimento di dati numerici
GTasti di scelta rapida
programmabili per funzioni di uso
frequente
HTasto Invia trasmissione dei dati
a PC, stampante USB o chiave
USB
ITasto on/off LCD per accendere
o spegnere il display LCD o
cancellare i dati memorizzati
Collegamenti sul retro dello
strumento
1 Interruttore di accensione
2 Collegamento di alimentazione
con fusibile
3Messa a terra (messa a terra di
protezione)
4Ingressi encoder sono ingressi
per formule dimensionali.
Interfaccia encoder specificata al
momento dell'acquisto
5Uscite relè sono due relè con
contatti aperto/chiuso controllabili
dalle formule ND 2100G
Attenzione
Max tensione di contatto:• 100 V
Max corrente di• commutazione: 250 mA
Max corrente di trasferimento:• 500 mA
Portata nominale: 3 Watt• Resistenza statica: 0,20 Ohm•
6Porta I/O parallela legge e
scrive i livelliTTL standard
sotto il controllo delle formule
ND 2100G.
7Interfaccia RS-232-C per
collegamento PC. Il cavo RS-232
non deve includere crossover
Collegamenti sul lato dello
strumento
8Audio out, per jack audio/cuffie
da 3,5 mm, mono, 8 Ohm
9Interfaccia tipoA USB per
stampante o memoria dati
10 Interfaccia accessoria remota
RJ-45 per interruttore a pedale
o tastiera remota opzionali. I
due accessori remoti opzionali
possono essere collegati
simultaneamente utilizzando uno
splitter RJ-45
Montaggio
Il visualizzatore ND 2100G è fissato
alle aperture orientabili del supporto di
montaggio o a un braccio di supporto
con vite di spallamento, vite con
cappuccio e relative rondelle.
Importante
Da osservare
A titolo informativo
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
{[phone]
|[phone]
E-mail [email protected]
www.he denha n.de

2
Accensione iniziale
Premere l'• INTERRUTTORE DI
ALIMENTAZIONE per accendere
l'ND 2100G. Viene visualizzata la
videata di avvio.
Premere il tasto• FINISH per
visualizzare i valori dimensionali attuali
nella videata Valore Attuale.
Configurazione del software
I parametri operativi del visualizzatore
ND 2100G devono essere configurati
prima di utilizzarlo per la prima volta e
ogni volta che cambiano i requisiti della
misurazione del pezzo, dei rapporti e
della comunicazione.
Le impostazioni rimangono attive finché:
si cambia la batteria di backup dei dati• si cancellano i dati e le impostazioni• vengono eseguiti aggiornamenti• software
Attenzione
I parametri di configurazione controllano
il funzionamento del visualizzatore
ND 2100G e sono protetti da password.
Soltanto personale qualificato deve
essere a conoscenza della password per
accedere alle videate di configurazione.
Visualizzazione del menu di1.configurazione
Premere il softkey• MENU per visualiz-
zare le voci menu sopra i softkey.
Premere il softkey• SETUP per
visualizzare il menu di configurazione
sul lato sinistro dello schermo LCD.
Istogrammi
Premere il softkey ISTO... per visualizza-
re i grafici dei valori dimensionali.
Visualizzazioni a barre o a indice
La scelta tra visualizzazione a barre o
a indice viene eseguita nella videata di
configurazione della visualizzazione.
Premere il softkey BARRE per
visualizzare un grafico a barre dei valori
dimensionali.
Premere il softkey INDICE per
visualizzare un indice dei valori
dimensionali.
Tabelle o statistiche di dati
Premere il softkey DATI per visualizzare
una tabella di dati con statistiche PLC.
Videate LCD
Lo schermo LCD visualizza una serie
di videate selezionate dall'utente che
mostrano valori dimensionali attuali,
risultati di prove superate e non
superate, grafici dei valori dimensionali,
grafici di controllo dei processi
statistici o tabelle di dati e opzioni di
configurazione. Passare da una videata
all'altra utilizzando i softkey riportati in
basso sullo schermo LCD.
Videata del valore attuale
La videataValore Attuale viene
visualizzata dopo l'inserimento della
corrente e la comparsa della videata di
benvenuto.Vengono visualizzati i valori
attuali di un massimo di 4 dimensioni.
L'unità di misura, la data corrente e il
numero di pezzo o il numero di pezzo
corrente vengono visualizzati nell'angolo
in alto a destra dello schermo.
Utilizzare i tasti FRECCIA per scorrere
le dimensioni se sono attive più di 4
dimensioni. Premere il softkey DRO per
visualizzare la videataValore Attuale da
altre videate.
Videate di visualizzazione
Premere il softkeyVista per visualizzare:
grafici della cronistoria dei valori• dimensionali
istogrammi di valori dimensionali• visualizzazioni a barre o a indice dei• valori attuali
tabelle o statistiche di dati•
Grafici
Premere il softkey GRAF... per
visualizzare i grafici dei valori
dimensionali.
Configurazione

3
Creazione di una formula
Visualizzare la videata• FORMULE
e selezionare la DIMENSIONE
desiderata utilizzando i softkey DEC
o INC.
Spostarsi nella riga Formula e inserire• una formula utilizzando le funzioni
visualizzate sul lato destro dello
schermo. Le funzioni delle formule
si modificano utilizzando i softkey
riportati in basso sullo schermo.
Nota
Il visualizzatore ND 2100G comprende
una vasta gamma di funzioni per formule
base e avanzate. Consultare il manuale
utente per le istruzioni dettagliate.
Configurazione
Selezionare la prima dimensione del• pezzo.
Mantenere il nome di default della• dimensione o premere il softkey
LABEL per rinominare la dimensione.
Selezionare e rinominare le• dimensioni restanti come desiderato.
Configurazione del display LCD6.
Visualizzare la videata DISPLAY e
selezionare le relative caratteristiche
desiderate.
Configurazione dei formati di7.visualizzazione
Visualizzare la videata• FORMATI e
selezionare il campo DIMENSIONE.
Inserire i parametri di visualizzazione• desiderati per la dimensione.
Ripetere la configurazione per tutte le• dimensioni. Selezionare dimensioni
individuali utilizzando i softkey DEC o
INC oppure applicare le impostazioni
dalla dimensione corrente a tutte le
altre utilizzando il softkey APPLICA
TUTTI.
Creazione di formule dimensionali8.
Il visualizzatore ND 2100G utilizza le
formule per convertire gli ingressi dei
canali encoder in valori dimensionali
indicati sullo schermo.
Le formule dimensionali di default
trasferite con il visualizzatore ND 2100G
mostrano semplicemente i valori dei
canali di ingresso encoder come in
questo esempio della dimensione A, alla
quale è assegnato il valore del canale
encoder C1:
A = C1
Le formule più complesse vengono
create nella videata di configurazione
FORMULE che gestisce uno o
più canali di ingresso encoder per
realizzare misurazioni sofisticate. In
questo esempio, il canale encoder C1
è utilizzato nelle funzioni di controllo
tolleranze per realizzare una misurazione
di eccentricità di una barra rotante:
A = max(C1) - min(C1)
Utilizzare i tasti• FRECCIA per spostarsi
nel menu di configurazione e per
procedere alle selezioni.
Selezione della lingua2.
Selezionare la lingua desiderata e
premere quindi il softkey SÌ.
Inserimento della password del3.supervisor
Visualizzare la videata SUPERVISOR e
inserire la relativa PASSWORD.
Configurazione degli encoder4.Visualizzare la videata• ENCODERS e
selezionare il CANALE dell'encoder
desiderato.
Inserire tutti i parametri richiesti• dell'encoder.
Ripetere la configurazione per tutti• i canali dell'encoder. Selezionare
altri canali utilizzando i softkey DEC
o INC. Se desiderato, applicare le
impostazioni del canale attuale a tutti
gli altri canali utilizzando il softkey
APPLICA TUTTI.
Denominazione di pezzi e5.dimensioni
Visualizzare la videata• DIMENSIONI e
selezionare il campo PEZZO.
Selezionare altri pezzi utilizzando i• softkey DEC o INC. Premere il softkey
NUOVO per aggiungere un nuovo
pezzo.
Selezionare il campo• NOME.
I pezzi possono essere identificati• per numero o nome. Se desiderato,
premere il softkey LABEL per
denominare il pezzo corrente

4
Funzionamento
Operazioni preliminari alla
misurazione
Accensione di ND 2100G1.Controllare i collegamenti del• visualizzatore ND 2100G.
Premere l'• INTERRUTTORE DI
ALIMENTAZIONE per accendere
l'ND 2100G. Al termine
dell'inizializzazione del sistema viene
visualizzata la videata VALORE
ATTUALE.
Definizione di un riferimento di2.misura
Definire i riferimenti per i canali encoder
prima di procedere alla misurazione.
Definizione di un riferimento di misura
Premere il softkey• MASTER per
visualizzare la videata Master.
Portarsi nel campo• VALORE MASTER
del canale encoder desiderato.
Posizionare l'encoder contro la• superficie di riferimento.
Inserire il valore di riferimento• desiderato (zero o l'offset desiderato)
nel campo VALORE MASTER.
Premere il tasto• ENTER e rispondere
alla domanda di conferma. Accanto
al valore ATTUALE viene visualizzato
un punto verde ad indicare il
completamento della calibrazione del
canale.
Esecuzione delle misurazioni
Misurazione di superfici1.
Misurare un singolo punto con un
canale dell'encoder o punti multipli
simultaneamente con canali multipli
dell'encoder.
Inserimento dei dati misurati2.
Premere il tasto ENTER quando sul
display LCD vengono visualizzate le
misurazioni. I relativi dati vengono
inseriti nel database dell'ND 2100G.
Nota
Le funzioni delle formule avanzate
possono essere impiegate per
eseguire misurazioni sequenziali e
semiautomatiche. Consultare il manuale
utente per le istruzioni dettagliate.
Applicazione delle tolleranze
Selezione di una dimensione1.Premere il softkey• MENU e quindi
il softkey SETUP per visualizzare il
menu di configurazione.
Visualizzare la videata Tolleranze• e selezionare la DIMENSIONE
desiderata utilizzando i softkey DEC
e INC.
Impostazione dei valori di2.tolleranza
Inserire i valori• NOMINALE,
ALLARME, LIMITE e MAX.
Portarsi nel campo• ALLARME AUDIO
e utilizzare i softkey per selezionare
NESSUNO, ALLARME o LIMITI.
Nota
Alle dimensioni possono essere applicati
molti tipi di tolleranze. Consultare
il manuale utente per le istruzioni
dettagliate.
Visualizzazione dei dati
misurati
I risultati delle misurazioni possono
essere visualizzati in grafici, istogrammi
e tabelle di dati come descritto in
precedenza. Consultare il manuale
utente per le istruzioni dettagliate.
Rapporti dei risultati
I dati dei risultati possono essere inviati
a una stampante USB, a una chiave
USB o a un PC. Il formato, il tipo e la
destinazione del rapporto possono
essere modificati nelle videate di
configurazione. La configurazione di
default è illustrata di seguito.
Per stampare: premere
il tasto INVIA per inviare i
dati alla porta USB.
Per inviare dati a un PC:
Premere il softkey• MENU per visualizzare
i menu in basso sullo
schermo LCD.
Premere il softkey• EXTRA per visualizzare
il menu Extra.
Selezionare la funzione• INVIA e premere
il tasto ENTER per
trasmettere i dati
tramite la porta
RS-232.
Nota
Consultare il manuale utente
dell'ND 2100G per le possibili alternative
relative alla stampa e alla trasmissione
dei dati.
Salvataggio e recupero dei
dati
Le impostazioni e i dati di misura del
visualizzatore ND 2100G possono
essere salvati anche su una chiave USB
e recuperati oppure caricati su un altro
sistema identico in un secondo tempo.
Salvataggio e recupero dei dati
Inserire una chiave USB• nell'ND 2100G.
Premere il softkey• MENU e quindi
il softkey SETUP per visualizzare il
menu di configurazione.
Visualizzare la videata Supervisor e• selezionare il campo PASSWORD.
Inserire la password, se necessario.
Premere il softkey• SALVAX per
salvare le impostazioni e i dati di
misura.
Premere il softkey• CARICAX per
recuperare le impostazioni e i dati.
Nota
Le funzioni di uso frequente possono
essere configurate nei tasti del pannello
frontale utilizzando la funzioneTasti
illustrata nel manuale utente.

1
ND 2100G GAGE-CHEK Español
Ajustes
Descripción detallada, véase www.heidenhain.de
Antes de poner en marcha
Conexión eléctrica
Voltaje de la línea: 100V~ to 240V~
(–15 % to +10 %)
Frecuencia de red:43 Hz a 63 Hz
Fusible de red: T1600 mA, 250V
5 x 20 mm
Cableado del conector de
alimentación
L: Tensión de red (marrón)
N: Neutro (azul)
Toma de tierra (amarillo/verde)
¡Peligro de descarga eléctrica!
No abrir la protección.• Nunca utilizar adaptadores de 3• hilos a dos hilos y nunca interrumpir
o desconectar la toma de tierra al
ND 2100G.
Atención
Sólo un técnico electricista puede
efectuar modificaciones en el cable de
alimentación.
Atención
Con el equipo encendido, no conectar
encoders u otros aparatos al ND 2100G.
Indicaciones de seguridad
En la utilización del ND 2100G se
deben observar la medidas de
seguridad generalmente aceptadas.
El incumplimiento de estas medidas
de seguridad puede ocasionar daños
al equipo o lesiones a las personas. Se
entiende que las normas de seguridad
son diferentes en la empresas. En caso
de conflicto entre el material incluido en
esta guia y las normas de una empresa
que utiliza este sistema, se deberían
considerar las normas más restrictivas.
Controles y pantallas
A Pantalla LCD
BSoftkeys: cambiar a funciones
de ayuda
CTeclas de cota visualizar valores
o gráficos de dimensión.
DTeclas de comando: controlar
acciones de medición
ETeclas de flecha: para el menú
de navegación
FTeclado numérico para introducir
datos numéricos.
GLasTeclas de acceso rápido son
programables para funciones de
uso frecuente.
HTecla enviar transmite los datos
a un PC, una impresora USB o a
una memoria USB.
ITecla LCD on/off enciende/
apaga el LCD o borra datos
guardados.
Conexiones en la parte trasera
1 Interruptor de corriente
2 Conexión para la alimentación
eléctrica con fusible
3Tierra (toma de tierra de
protección)
4Entradas sistemas de medida
son entradas para formulas de
cotas. La interfaz del sistema de
medida debe especificarse en el
momento de la compra
5Salidas relé son dos juegos de
contactos de relé de señalización
que se abren y cierran bajo
el control de formulas del
ND 2100G.
Atención
Max. tensión de contacto:• 100 V
Max. corriente de conmutación• de contacto: 250 mA
Max. corriente de carga de• contacto: 500 mA
Especificación de contacto:• 3 vatios
Resistencia de contacto• estática: 0.20 ohmios
6Puerto paralelo E/S lee y
escribe nivelesTTL estándar bajo
el control de las fórmulas del
ND 2100G.
7Interfaz RS-232-C para la
conexión de un PC. El cable
RS 232 no debe tener cruces.
Conexiones en el lateral
8Salida deAudio, para conector
de 3,5 mm de auricular/altavoz,
mono, 8 Ohm
9Interfaz USBTipoA para
impresora o memoria de datos.
10 Interfaz para accesorio remoto
RJ-45 para interruptor de pie
opcional o para un teclado
adicional. Utilizando un divisor
RJ-45, simultáneamente se
pueden utilizar dos accesorios
remotos opcionales.
Fijación
El ND 2100G se fija en las ranuras
giratorias del soporte o brazo con
un tornillo con pivote, un tornillo de
capuchón con las arandelas respectivas.
Muy importante
Por favor, anote
Para su información
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
{[phone]
|[phone]
E-mail [email protected]
www.he denha n.de

2
Primera puesta en marcha
Pulsar el• INTERRUPTOR DE
CORRIENTE para encender el
ND 2100G. Se mostrará la pantalla
inicial.
Pulsar la tecla• FINALIZAR para
mostrar los valores de la cota actual
en la pantalla Valor Actual.
Configuración del software
Los parámetros funcionales del
ND 2100G se deben configurar antes de
la primera utilización y siempre cuando
cambian los requerimientos de la
medición de pieza, de los informes o de
la comunicación.
Las configuraciones se mantienen hasta
que:
se cambia la pila para el• almacenamiento de datos
Los datos y ajustes son borrados• se realizan actualizaciones de• software
Atención
Los parámetros de ajuste controlan la
operatividad del ND 2100G y están pro-
tegidos mediante una contraseña. Sólo
debe facilitarse a personal cualificado el
acceso a las pantallas de ajuste.
Visualizar el menú ajustes1.Pulsar la tecla• MENÚ para mostrar las
softkeys del menú.
Pulsar la softkey• AJUSTE para
mostrar el menú de ajuste en la parte
izquierda de la pantalla LCD.
Histogramas
Pulsar la softkey HISTOGRAMA para
mostrar los gráficos de los valores de la
cota.
Visualizaciones de barra y disco
La selección de una visualización en
barra o en disco se realiza en la pantalla
de ajustes deVisualización.
Pulsar la softkey BARRA para mostrar
un gráfico de barra con los valores de la
cota.
Pulsar la softkey DISCO para mostrar un
disco con los valores de la cota.
Tablas de datos y estadísticas
Pulsar la softkey DATOS para mostrar
una tabla de datos con las estadísticas
SPC.
Pantallas LCD
La LCD visualiza una variedad de
pantallas seleccionadas por el operario
para mostrar los valores de la cota
actual, los resultados de los test de error
y de pasada, los gráficos estadísticos de
control del proceso o las tablas de datos
y las opciones de ajuste. Navegar entre
pantallas utilizando las softkeys bajo la
LCD.
Pantalla de valor actual
La pantalla deValor Actual es visualizada
tras la conexión y una vez se haya
mostrado la pantalla de inicio. Se
muestran los valores actuales de hasta
4 cotas. La unidad de medida, el origen
actual y el número o nombre la pieza
actual están visualizadas en la esquina
superior derecha de la pantalla.
Utilizar las teclas CURSORAS DE
FLECHA para moverse entre cotas
cuando haya más de 4 activas. Pulsar la
softkey DRO para mostrar la pantalla del
Valor Actual desde otras pantallas.
Pantallas de Vista
Pulsar la softkeyVista para mostrar:
Gráficos del histórico del valor de la• cota
Histogramas de los valores de cota• Visualizaciones de la barra o display• de los valores actuales
Tablas de datos y estadísticas•
Gráficos
Pulsar la softkey GRÁFICOS para
mostrar los gráficos de los valores de la
cota.
Ajustes
