Quick Reference Guide
Kurzanleitung
Guide d‘initiation rapide
快速使用指南
クイックリファレンスガイド
ND 287

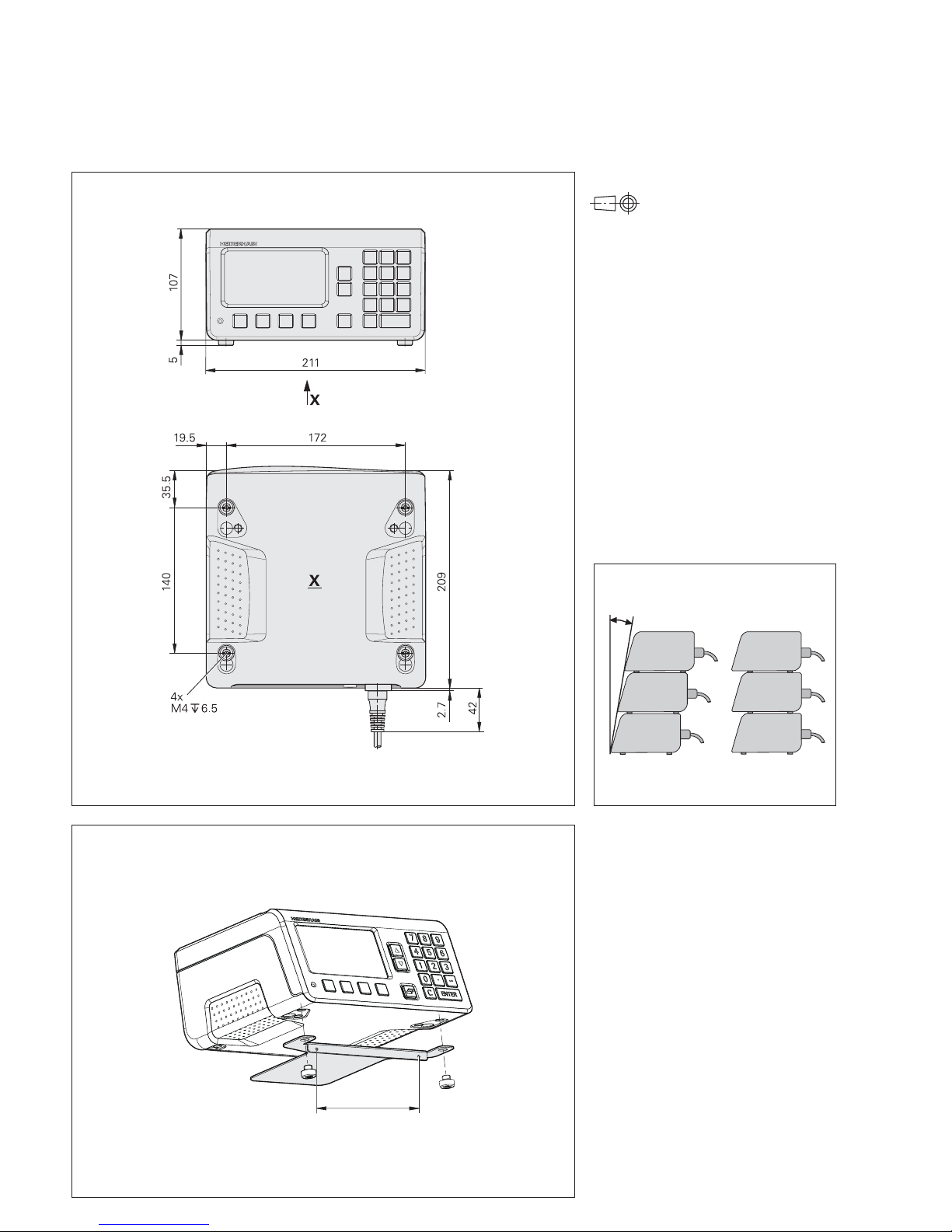

Tolerancing ISO 8015
ISO 2768 - m H
< 6 mm: ±0.2 mm
127
10°
ND 287
mm
ID 654020-01

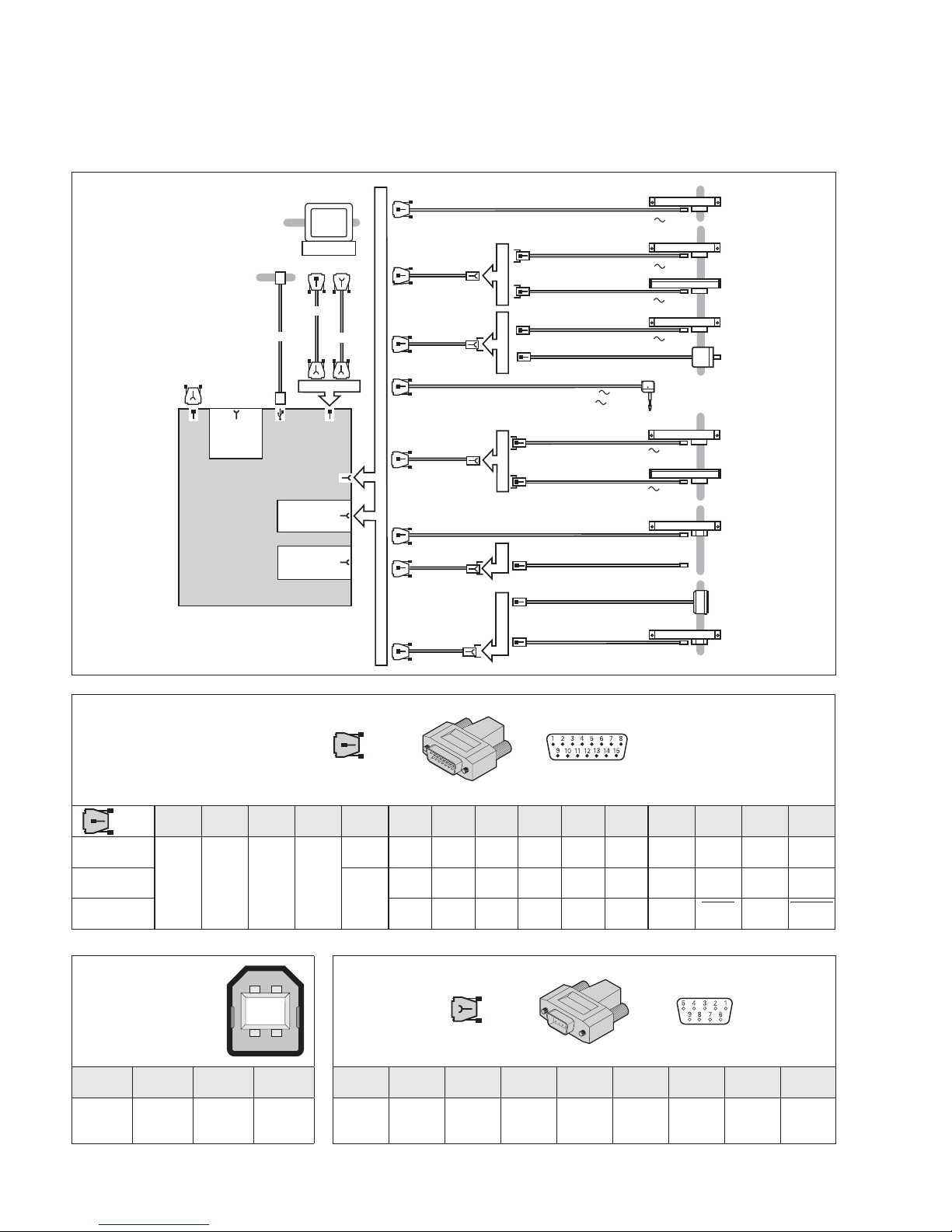

ND 287
1 2 3 X41 X32 X31 X1

20m
ND 280
ND 287
X41
X1
387 287-xxLS:
30m
310 196-xx
344 228-xx
344 451-xx MSS
LS:
310 127-xx
310 126-xx MSS
LB:
309 784-xx
310 125-xx
310 124-xx MSS
LS 303:
310 573-xx
310 731-xx MSS
LS 603:
PC
V.24/
RS-232-C
25-pin 9-pin
368 017-xx
366 964-xx
X32
USB
yp B
20m
LC x83
LC x83
324 544-xx
619 884-xx
30m
1m
9m
533 631-xx
30m
5m
354 770-xx
X31
2)
EnDat
EnDat
EnDat
653 231-xx
654 019-01
654 017-01
654 018-01
X2
X2
X26
9-pin
15-pin
17-pin 9-pin
315 650-06
12-pin
1)
1)
1)
1)
8-pin
360 645-xxLS:
12-pin
533 661-xx
524 599-xx
1 VPP
1 VPP
1 VPP
11 µAPP
11 µAPP
Switching inputs/outputs
only for ND 287
Option, only for ND 287
1 VPP
11 µAPP
2. Encoder
module
Analog-
module
Ethernet
module
oder
2)
3)
1 VPP
3)
3)
3)
12
4
X1
412210619311147513815
»1VPP UPSensor
UP
0V Sensor
0 V
/A+A–B+B–R+R–/ / / /
» 11 µAPP Inside
shield
I1+ I1– I2+ I2– I0+ I0– ////
EnDat / / / / / / DATA DATA CLOCK CLOCK
ND 287
X32
USB (Type B; UART)
1234
VCC
+ 5V
D– D+ GND
X31
V.24/RS-232-C
123456789
/ RXD TXD DTR Signal
GND
DSR RTS CTS /

1
ND 287
Setup
For detailed description, see www.heidenhain.de

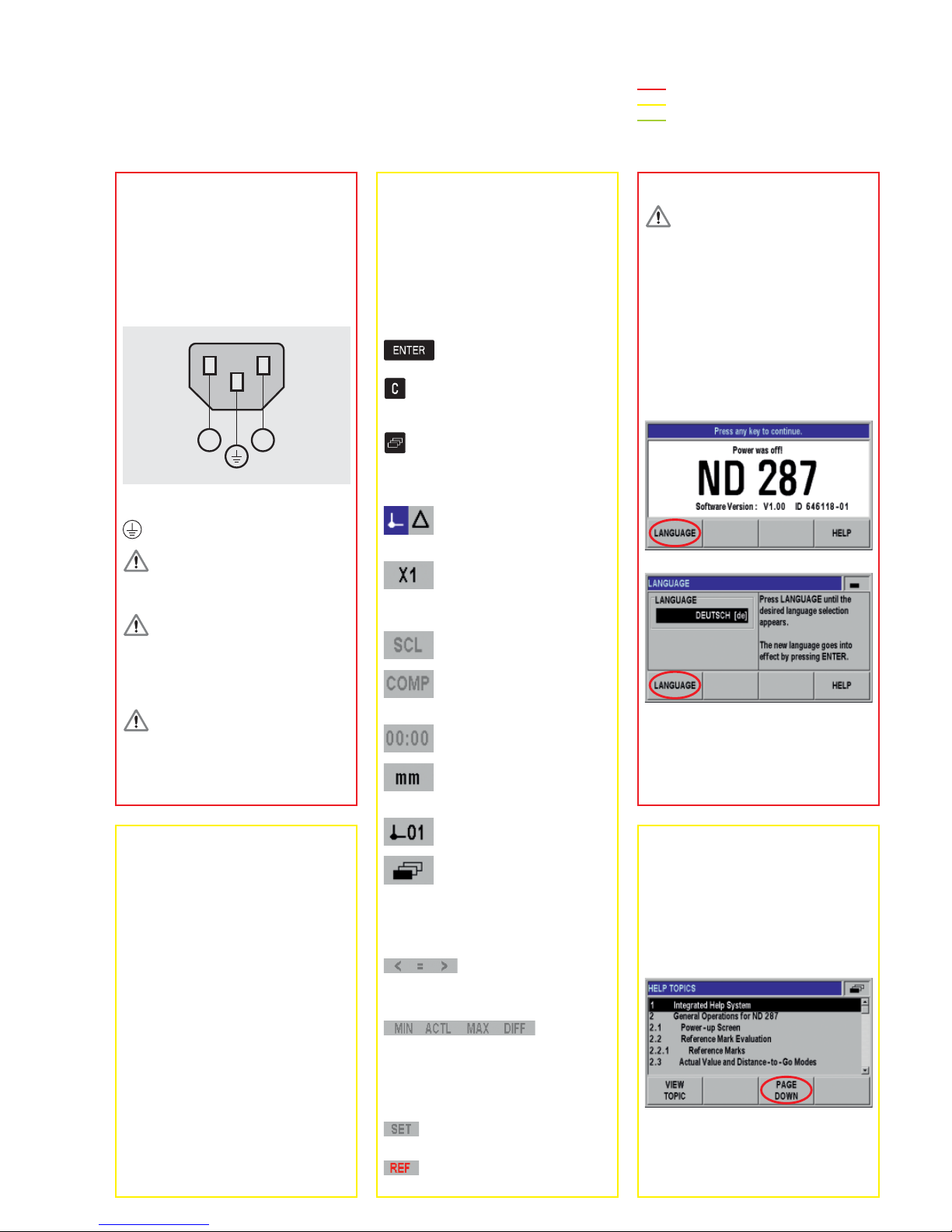

Before Switch-On

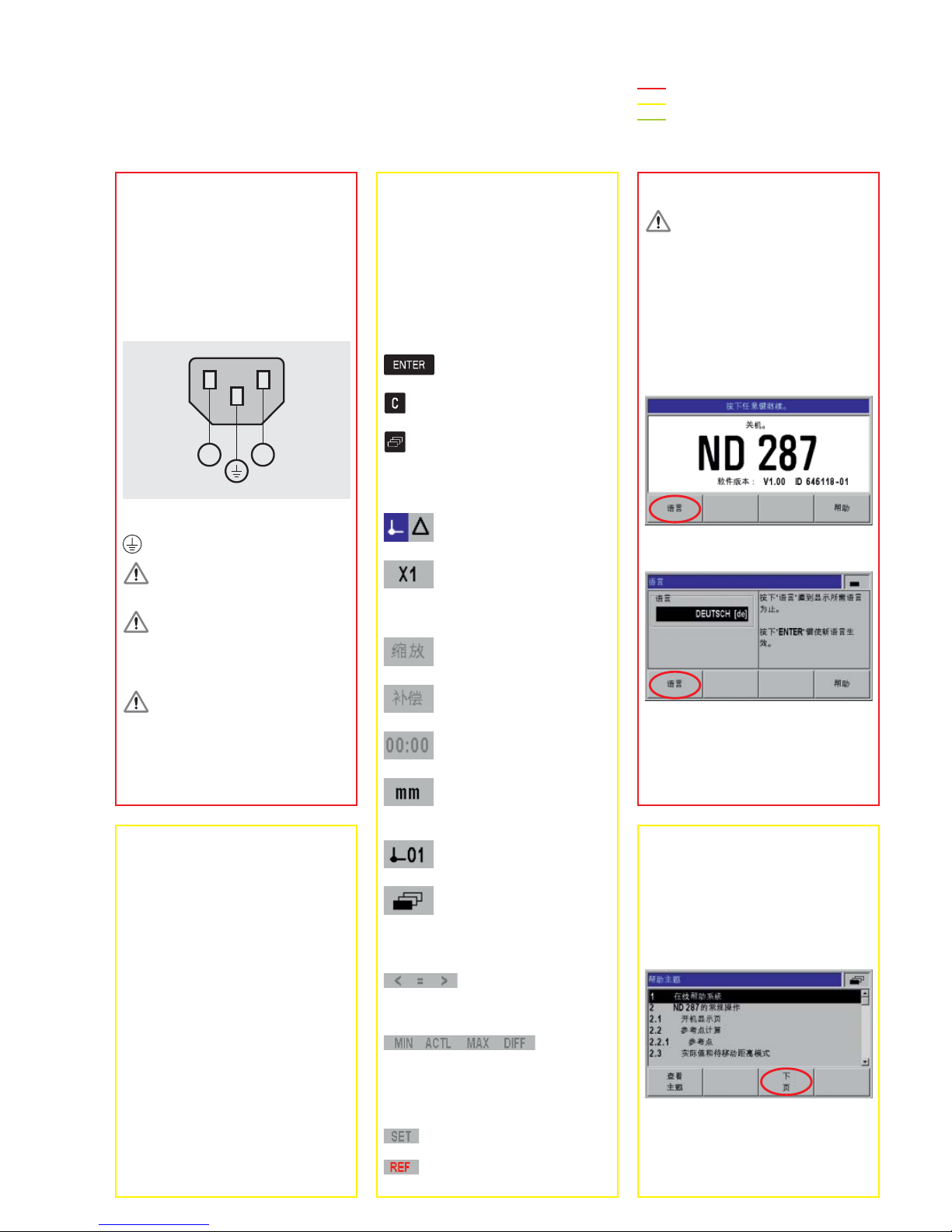

Electrical connection
Line voltage 100 - 240 Vac
Power frequency 50 - 60 Hz (± 2 Hz)
Power consumption †30 W
Line fuse 2 xT500 mA
Wiring the power connector
L N
L: Phase (brown)
N: Neutral (blue)
: Grounding conductor (yellow/green)
Caution: Changes to the power
cable may be made only by an
electrical technician.
Danger of electrical shock!
Do not open the unit.• The protective ground connection• must never be interrupted, not even if
a network adapter is used.
Danger to internal components
Do not engage or disengage any• connecting elements while the unit is
under power.
Use only original fuses.•

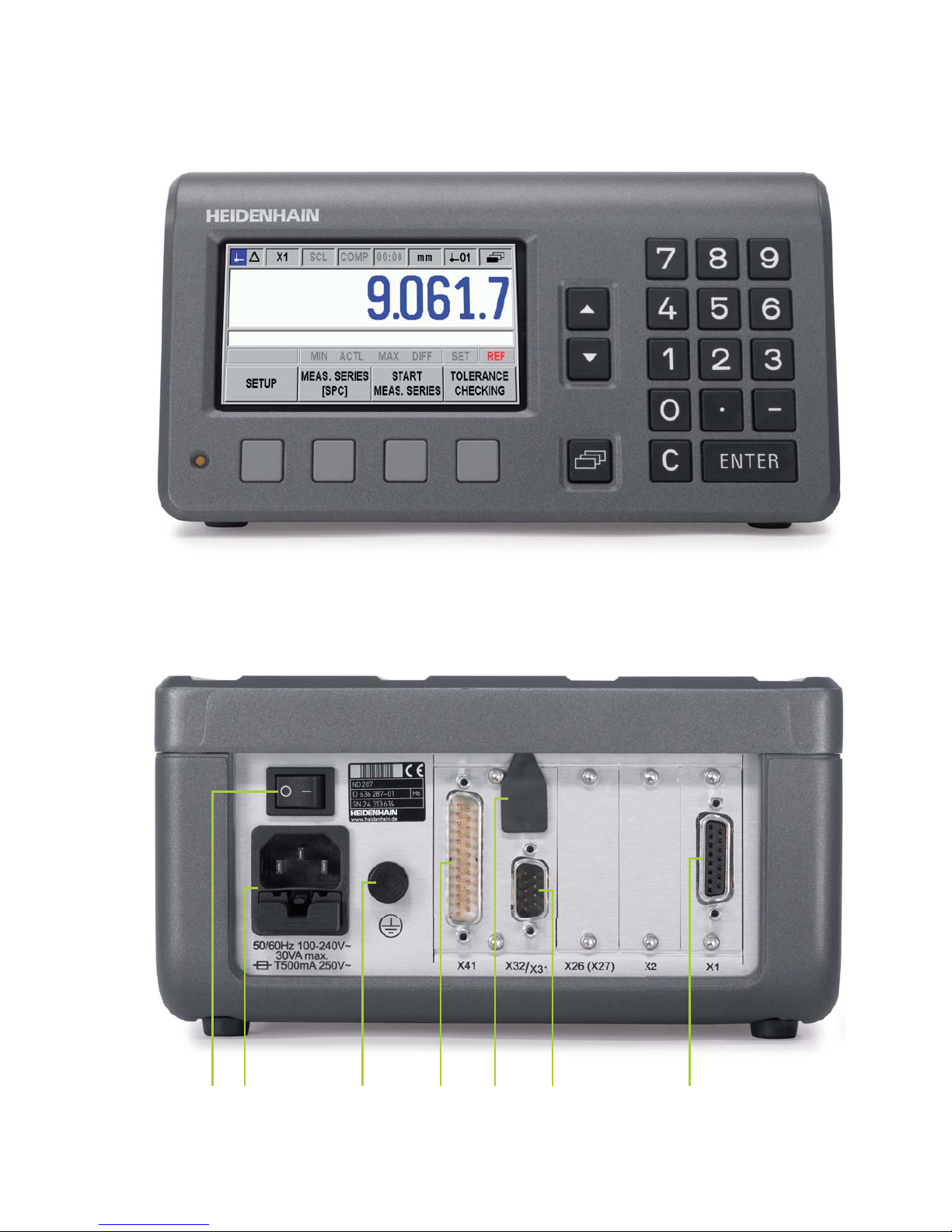

Connections
1 Power switch
2 Power connection with fuse
3 Ground (protective ground)
X1 Encoder input for HEIDENHAIN
encoder with 11-µApp, 1-Vpp or
EnDat-2.2 interface
X2 Optional input: Input for encoder
module or analog module
X26 Optional interface: Installation of
Ethernet module (100BaseT)
X31 RS-232-C/V.24 interface
X32 USB Type B (UART) interface
X41 Switching inputs/outputs
Controls and Displays
1. Position display
2. Soft keys for functions
3. Message line for displaying
information, error messages, and
information on samples or temperature
Confirms an entry and returns
to the previous screen.
Deletes an entry, acknowledges
an error message, or returns
to the previous screen.
Moves through the soft-key
pages.
4. Status bar
Operating mode: Actual Value
(active) – Distance-To-Go
(selectable by soft key)
Input: X1 (active), X2, X1 + X2,
X1 – X2, f(X1;X2) (selectable
by soft key if a module is
connected to the 2nd input)
Scale factor (inactive; can be
activated via Job Setup)
Error compensation (inactive;
can be activated via Installation
Setup)
Stopwatch (inactive; can be
activated via Job Setup)
Unit of measure: mm (active),
inch, DEG, DMS or rad
(selectable by soft key)
Datum point 1 (active) or 2
(selectable by soft key)
Soft-key page (page 1 active,
3 pages are available, use the
navigation key to move
through the pages)
5. Status display
(greater than, within,
less than the tolerance limit)
active in sorting and tolerance
checking mode (minimum,
actual, maximum measured
value, and difference between
MIN and MAX) if MEAS.
SERIES mode is active
(selectable by soft key)
Datum setting (flashes when a
value is entered)
Reference-mark evaluation
(active)
Initial Operation
The position display unit must be
set up properly during initial operation,
or when an encoder is exchanged.
Only this way the unit can be adapted
to the encoder requirements in order
to ensure that the movements are
displayed correctly.
Power Up
1. Connect the components.
2. Connect the ND to the network.
3. Press the power switch to switch the
ND on.The initial screen appears:
4. Select the language.
Press the soft key repeatedly until the
proper language appears. Press the
HELP soft key to call the integrated
help system in your language.The help
system provides support for all further
entries and functions.
Integrated Help System
Press the HELP soft key to call the
integrated help system. It provides
information and assistance (in the
language of your country) for the current
operation in any situation.
Press the LIST OFTOPICS soft key to
view information on any topic.
Use the PAGE UP/DOWN soft keys to
scroll one page up or down, and the
arrow keys to move one line up or
down. Press the C key to return to the
previous screen.
Very important
Please note
For your information

DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
{[phone]
|[phone]
E- ail: [email protected]
www. eiden ain.de
2
Installation Setup
1. Press the soft key shown in the
figure above.
2. Press the soft key shown in the figure
above and enter the passcode 95148.
Operating Parameters
Important parameters are in bold type.
1. Encoder Setup
EncoderType• (linear, rotary).
Encoder Signal: Automatically• determined.
Signal Period:• Depends on the
encoder.
Reference Mark:• Depends on the
encoder.
External REF (as required).• Count Direction:• Select the proper
count direction.
Error Monitor (as required).•
2. Display Configuration
Set the display resolution.•
3. Counter Settings
In the Application field, select 1 Axis• or 2 Axes (only with optional encoder
module or analog module).Two axes
can be coupled through mathematical
functions.
Lock or release the keypad.• Second decimal point (after 3 decimal• places).
Reset all parameters to factory default• settings.
4. Error Compensation
Error Compensation:• Select OFF,
Linear or Non-linear, and enter the
data.
5. Interface Settings
As required.
6. Diagnostics
As required.
Job Setup
Press the SETUP soft key to open the
menu.
1. Units
Select mm or inches, or degrees/minutes/
seconds (DMS), decimal degrees (DEG)
or rad (display in status bar).
2. Scale Factor
Deactivate the scale factor, or select the
desired scale factor (display in status bar).
3. Value for Datum Point
Enter numerical value for datum setting
over switching input or with PRESET
soft key.
4. Stopwatch
Start the stopwatch (elapsed time is
displayed in status bar).
5. Console Adjustment
Select the brightness and activate the
display saver.
6. Language
Select the proper conversational
language.
7. Switching Signals
Enter the trigger limits.
8. MeasuredValue Output (Display
Freeze)
Select the display mode for measured
value output (concurrent, frozen, or frozen/
concurrent display).
9. Function of External Inputs
Select the function of the external
inputs.
Before starting a measurement
Ensure that the distance or angle
actually traversed matches the displayed
value and direction. Deviations may be
due to the following causes:
Signal period• Counting direction• Error compensation• Scale factor• Application (1 axis or 2 axes; formula• for coupled position)
Distance-to-go display•
REF Reference Mark Evaluation
The ND 287's REF reference mark
evaluation feature automatically
re-establishes the relationship between
axis-slide or measuring-probe positions
and display values that you last defined
by setting the datum.
If you do not use the REF feature,
the datums will be lost once the ND is
switched off.
ActualValue/Distance-To-Go
In the ActualValue operating mode, the
ND always displays the current actual
position of the encoder, relative to the
active datum.
In the Distance-To-Go operating mode,
you enter the desired nominal position
and simply traverse to the display value
zero.
The distance-to-go is displayed with
a reversed algebraic sign. For example,
the distance-to-go has a positive sign if
the axis direction from the actual towards
the nominal position is negative.
I: Actual position
S: Nominal position
R: Distance-to-go
ND 287
Setup
For detailed description, see www.heidenhain.de
Functions

3

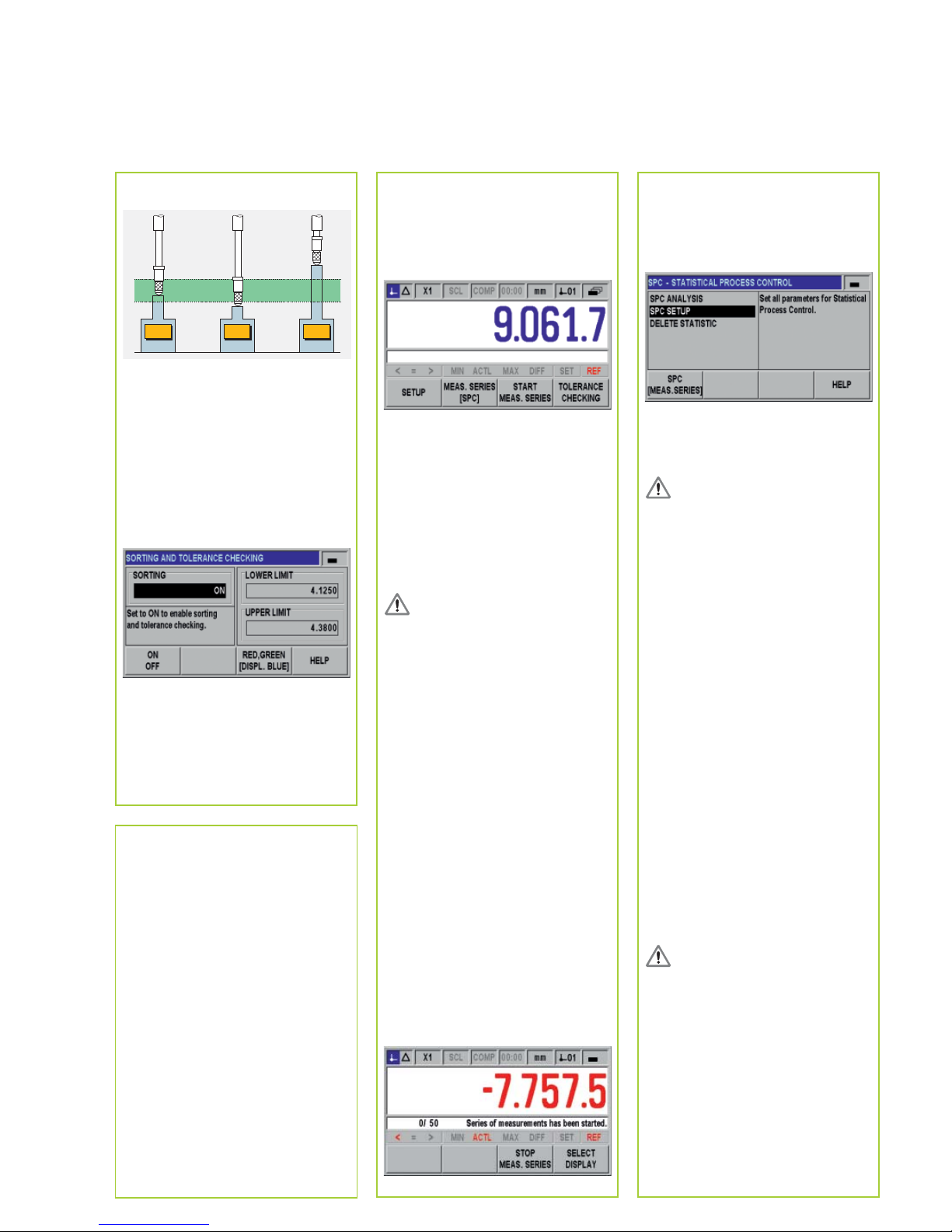

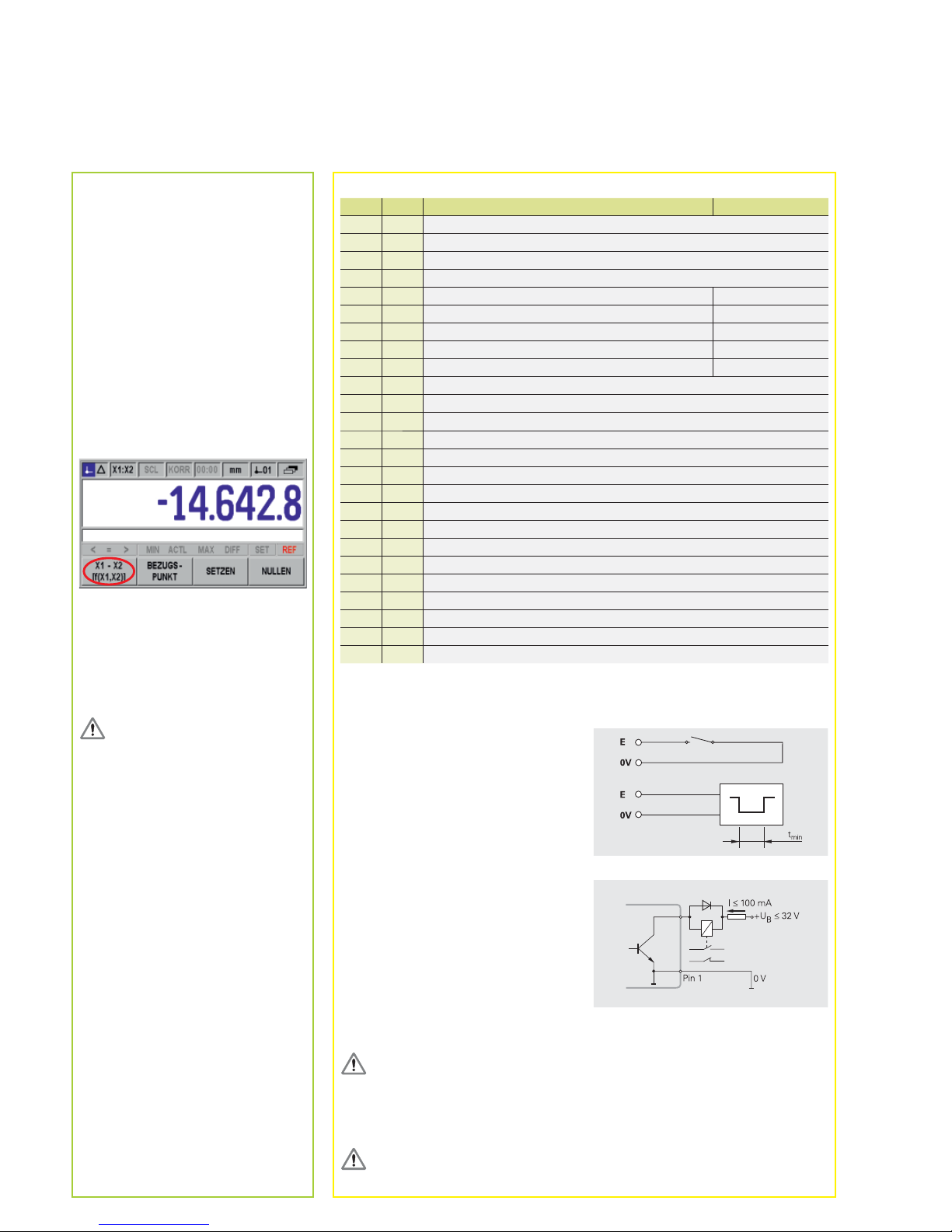

Sorting and Tolerance Checking
=
<
= >
To sort the parts, the ND 287 compares
the displayed value with an upper or lower
sorting limit, and displays the sorting
result in color in the status display as a
value or with one of the symbols < = >.
In addition, a corresponding signal is
available at switching output X41. Press
theTOLERANCE CHECKING soft key to
open the form for defining the sorting
parameters and the sorting limits.
The sorting and tolerance checking
function is always effective for the
currently displayed value, also when
measurement series, minimum/
maximum display, SPC or coupled
positions are active.
Display Freeze
In order to read the display in spite of
quickly changing values, the display can
be frozen.The position value is counted
internally until a new display value is
called.You can freeze the display through
a switching signal "Output measured
value" to X41, the CTRL B command, or
by pressing the PRINT soft key.
The MEASURED VALUE OUTPUT
parameter in the Job Setup menu offers
the following possibilities for settings:
Concurrent Display• The display value always matches the
measured value.
Frozen Display• The display remains stopped, but is
updated by every measured value
output.
Frozen/Con. Display• The display is only stopped during
measured value output.
Measurement Series
The ND 287 can store measurement
series with up to 10000 measured
values.They can be evaluated internally
or they can be read out in a block.
Setup Series of Measurements
Measured-value recording through the• ENTER key, an external signal or
sampling intervals.
Number of measured values.• Definition of sampling intervals (20 ms• to 60 s) and time slot.
Start Measurement Series
By pressing START MEAS. SERIES.• By sending an external signal to X41.•
Switching-off the ND or starting a
new measurement series deletes the
values of the previously recorded
measurement series.
Stop Measurement Series
Automatic stop when the defined• number of measured values is reached.
By pressing STOP MEAS. SERIES.•
Measurement Series Analysis
The measurement series can be
displayed as
Statistical data• Diagram• Measured value table•
Export Measured Values
Press the EXPORT soft key to start
transmission of the measured value table.
Minimum/Maximum Display
During the measurement series you can
press the SELECT DISPLAY soft key to
switch from the actual value display
(ACTL) to the display of the minimum
value (MIN), the maximum value (MAX)
or the difference between minimum and
maximum value (DIFF).
SPC Statistical Process Control
For Statistical Process Control, the
ND 287 can store up to 1000 measured
values in a non-volatile FIFO memory.
SPC Setup
Number of samples and data per• sample.
If you change these values, the
data in the FIFO memory will be
deleted.
Upper and lower tolerance limits• (same as sorting limits) and nominal
value.
Control limits for control charts.• Distribution (symmetrical, left-hand or• right-hand limit).
Measured-value recording through the• ENTER key or an external signal.
Record SPCValues
Press the START SPC soft key to start• data acquisition for SPC.
Press the STOP SPC soft key to• interrupt the SPC function. The
ND 287 is then available for other
measuring tasks.
Press the START SPC soft key to• restart measurement of the defined
number of samples.
The sample counter in the message• line indicates the number of the
current sample being measured, the
number of the measurements
performed and the total number of
samples to be measured.
Before starting a new SPC
measurement, select DELETE
STATISTIC to delete old SPC values
from the FIFO memory.
SPC Analysis
While the data is being measured, the
ND can display the current status as
Statistical data• Graph (for the last 30 values)• Histogram with 10 classes• Control chart for• average value x,
standard deviation s and range r
(difference between maximum and
minimum value) of a sample

4
Axis Coupling
Input X2 is available for an additional
input assembly (option). Possible options:
Encoder module for connecting a• second encoder
Analog module for connecting an• analog sensor with ± 10 V
Descriptions are included with the
modules.
X1 and X2 can be displayed separately
or they can be coupled through
mathematical functions.You can switch
the display by soft key or through a
switching input at any time.
The following axis displays are possible:
Input X1• Input X2• Sum of X1 and X2• Difference between X1 and X2• Any function for coupling X1 and X2•
Special features of coupled
positions
If PRESET is used, X1 is set to the• value entered, and X2 is set to zero.
If RESET is used, a value other than• zero may be displayed depending on
the programmed formula (e.g.: 5 if
"X1 + X2 + 5").
The values of the currently active axis• display are used for SPC.
If two axes are coupled, the finer of• the two display resolutions will be
used.
If axis values are used as divisors,• division by zero or display overflow
may cause a temporary error
message.
If an analog sensor is connected to• input X2 and the ENCODERTYPE
field under Encoder Setup, Input X2 is
set to COMPENSATION, the ND 287
behaves in the same way as a
single-axis display unit.
If COMPENSATION is selected, the• formula for axis-error compensation is
determined automatically.You only
enter the coefficient of expansion and
the reference temperature.

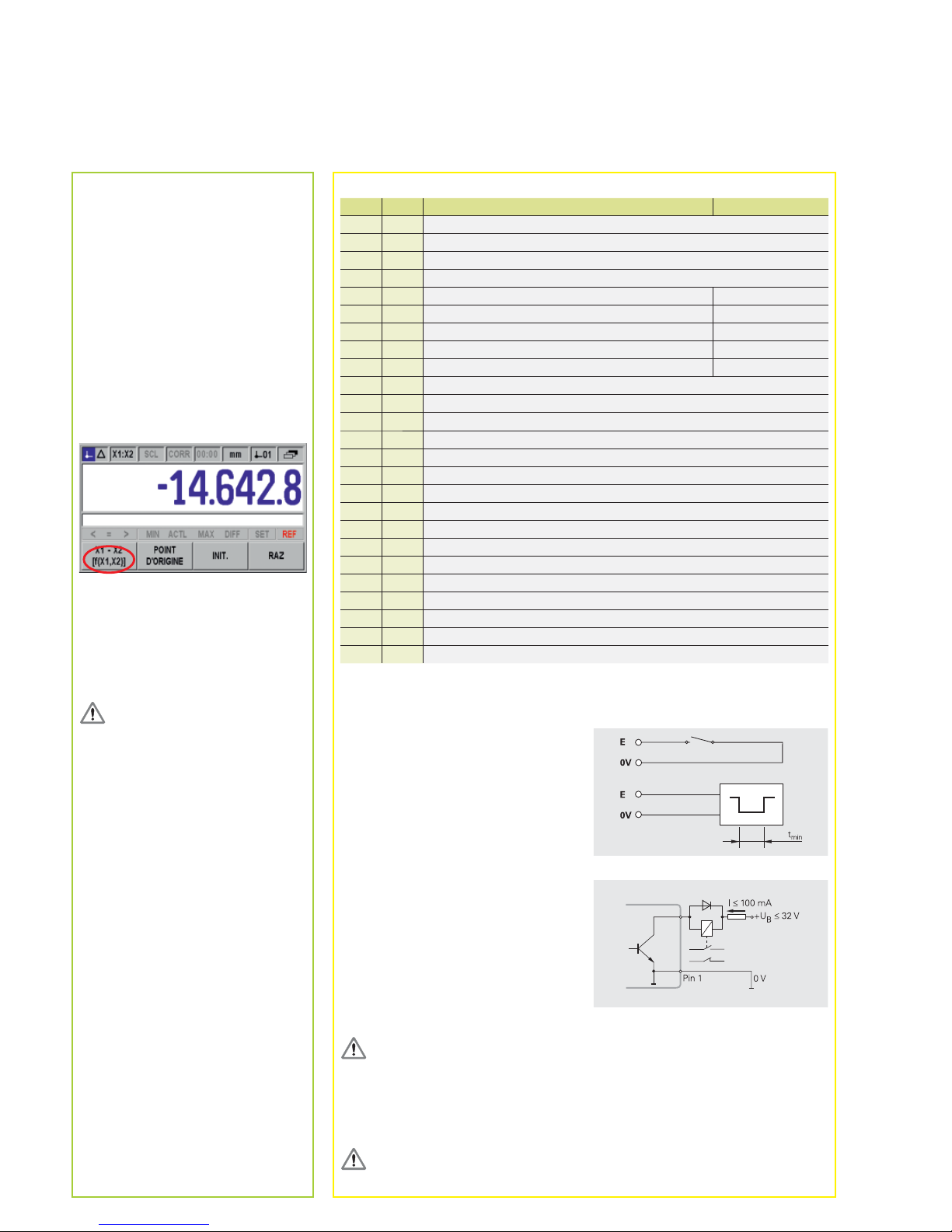

Pin Layout
PIN Version 1 Version 2
1 0 V
2 I Reset, clear error message
3 I Set the datum
4 I Ignore reference mark signals (input X1)
5 I Start measurement series f(X1,X2) display
6 I Select display value for meas. series externally X1 display
7 I Display the minimum value (MIN) of the meas. series X2 display
8 I Display the maximum value (MAX) of the meas. series X1+X2 display
9 I Display the difference MAX-MIN of the meas. series X1-X2 display
10 0 V
11 Free
12 Do not assign
13 Do not assign
14 O Display value is zero
15 O Measured value is greater than or equal to trigger limit A1
16 O Measured value is greater than or equal to trigger limit A2
17 O Measured value is less than the lower sorting limit
18 O Measured value is greater than the upper sorting limit
19 O Error
20 Free
21 Free
22 I Measured value output (pulse)
23 I Measured value output (contact)
24 I Ignore reference mark signals (input X2, optional)
25 I Activate or deactivate REF mode
I: Switching input; O: Switching output
Version 1 or 2 can be selected in Function External Inputs in the Job Setup menu.
Switching Inputs
The switching input E is active
when a Low signal ULis applied
(contact or pulse to 0 V).
Signal level
– 0.5 V †UL†0.9 V at IL†6 mA
3.9 V †UH†15.0 V
tmin ‡30 ms
Switching Outputs
The ND 287 features open-collector
outputs that switch to 0 V (= active Low).
Delay of signal output:
tD†20 ms
Signal level
UL†0.4 V at IL†100 mA
UH†32 V at IH†10 µA
Danger to internal components!
The power supply of external circuits must comply with EN 50• 178 requirements for
low voltage electrical separation.
Connect inductive loads only with a• quenching diode parallel to the inductance.
Use only shielded cables.• Connect the shield to the connector housing.
In the Distance-To-Go operating mode, the switching outputs A1 (pin 15) and A2
(pin 16) are based on switching ranges.
ND 287
Functions
For detailed description, see
www.heidenhain.de
Switching I/O
Contact
Pulse

1
ND 287
Einrichten
Ausführliche Beschreibung siehe www.heidenhain.de
Vor dem Einschalten
Elektrischer Anschluss
Netzspannung 100 bis 240 V~
Netzfrequenz 50 bis 60 Hz
(± 2 Hz)
Leistungsaufnahme †30 W
Netzsicherung 2 xT500 mA

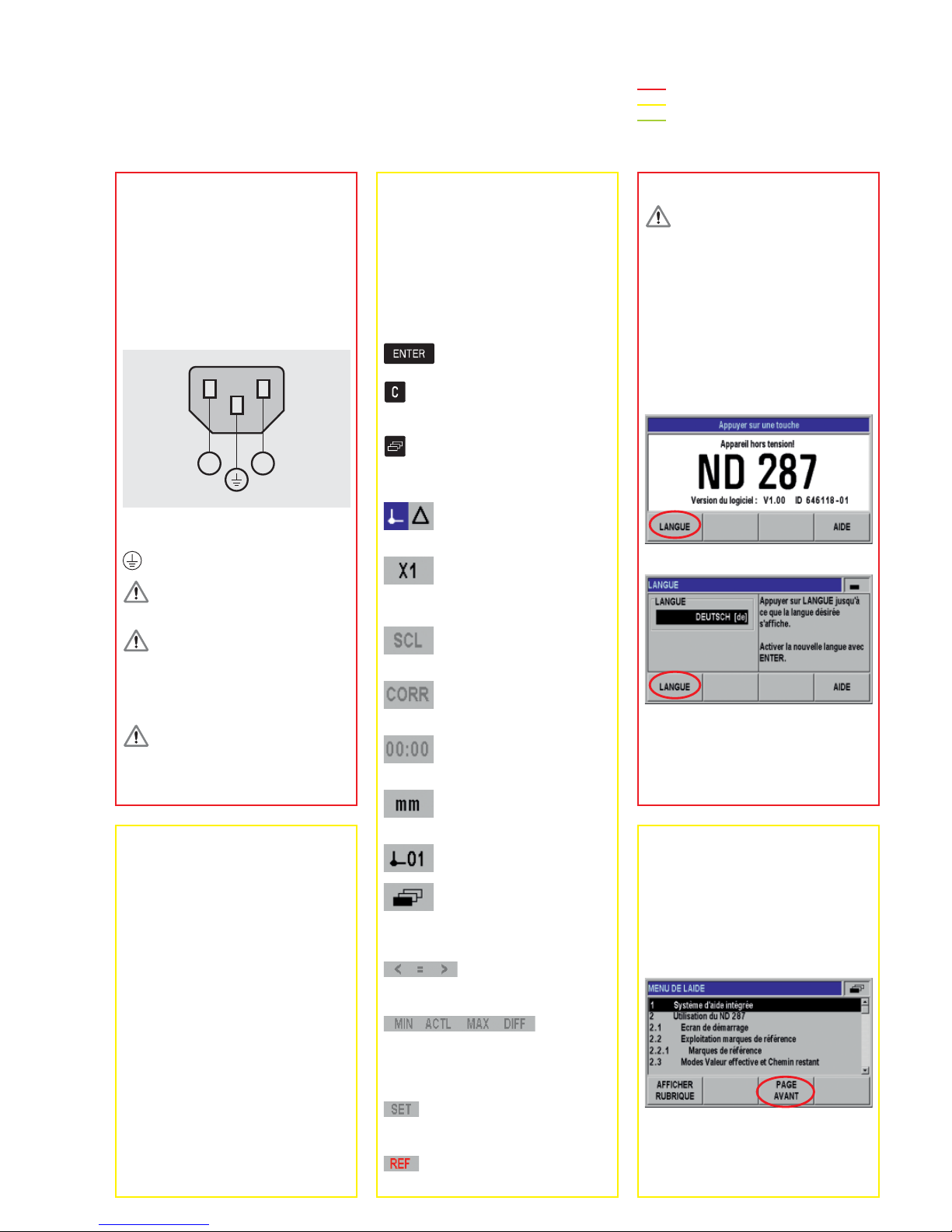

Anschluss des Netzsteckers
L N
L: Phase (braun)
N: Nullleiter (blau)
: Schutzleiter (gelb/grün)
Achtung: Änderungen am Netz-
kabel nur durch Elektrofachkraft!
Stromschlaggefahr!
Gerät nicht öffnen.• Schutzleiter darf nie unterbrochen• sein, auch nicht bei Anschluss über
Netzadapter.
Gefahr für interne Bauteile
Steckverbindungen nur bei ausge-• schaltetem Gerät herstellen oder lösen.
Nur Originalsicherungen verwenden.•
Anschlüsse
1 Netzschalter
2 Netzanschluss mit Sicherung
3 Erdungsanschluss
(Schutzerdung)
X1 Messgeräte-Eingang für
HEIDENHAIN-Messgerät mit
11-µAss-, 1-Vss- oder
EnDat-2.2-Schnittstelle
X2 Option Eingang: Einbau eines
Messgeräte-Moduls oder eines
Analog-Moduls
X26 Option Schnittstelle: Einbau
eines Ethernet-Moduls
(100BaseT)
X31 SchnittstelleV.24/RS-232-C
X32 Schnittstelle USB Typ B (UART)
X41 Schaltein-/ausgänge
Anzeige- und Bedienelemente
1. Positionsanzeige
2. Softkeys für Funktionen
3. Hinweiszeile für Hinweise, Stich-
probenanzeige,Temperatur, Fehlermel-
dungen
Bestätigen der Eingabe und
Rückkehr zum vorherigen Bild-
schirm
Löschen des Eintrags, Quittie-
ren der Fehlermeldung oder
Rückkehr zum vorherigen Bild-
schirm
Umschalten der Softkey-
Ebenen
4. Statusleiste
Betriebsart: Istweg (aktiv) –
Restweg (umschalten über
Softkey)
Eingangsanzeige: X1 (aktiv),
X2, X1 + X2, X1 – X2, f(X1;X2)
(umschalten über Softkey,
wenn 2. Eingang bestückt ist)
Skalierfaktor (inaktiv; aktivie-
ren über BEARBEITUNG EIN-
RICHTEN)
Fehlerkorrektur (inaktiv; akti-
vieren über SYSTEM EINRICH-
TEN)
Stoppuhr (inaktiv; aktivieren
über BEARBEITUNG EIN-
RICHTEN)
Maßeinheit: mm (aktiv), inch,
GRD, GMS oder rad (umschal-
ten über Softkey)
Bezugspunkt 1 (aktiv) oder 2
(umschalten über Softkey)
Softkey-Ebene (Ebene 1 aktiv,
3 vorhanden; umschalten über
Taste)
5. Statusanzeige
(über, in, unterToleranz)
im Klassiermodus aktiv
(minimaler,
aktueller, maximaler Mess-
wert und Differenz aus MIN
und MAX) bei Messreihe aktiv
(umschalten über Softkey)
Bezugspunkt setzen (blinkt bei
Eingabe eines Wertes)
Referenzmarkenauswertung
(aktiv)
Erstinbetriebnahme
Bei Erstinbetriebnahme und
Messgeräte-Wechsel ist es zwingend
notwendig, die Positionsanzeige ein-
zurichten. Erst damit wird sie an das
Messgerät angepasst und die Bewe-
gungen werden richtig angezeigt.
Gerät einschalten
1. Komponenten anschließen
2. ND an Netz anschließen
3. ND über Netzschalter einschalten.
Es erscheint der Start-Bildschirm:
4. Sprache wählen
Softkey solange betätigen, bis Ihre Lan-
dessprache erscheint. Jetzt steht Ihnen
für alle weiteren Eingaben und Funkti-
onen unter der Softkey HILFE das inte-
grierte Hilfe-System in Ihrer Sprache
zur Verfügung.
Integriertes Hilfesystem
Das integrierte Hilfesystem rufen Sie mit
den Softkey HILFE auf. Es liefert Ihnen
in Ihrer Landessprache in jeder Situation
die passenden Informationen zum aktu-
ellen Vorgang.
Über den SoftkeyTHEMENLISTE kön-
nen Sie beliebigeThemen anzeigen.
Mit den Softkeys BILD NACH UNTEN
bzw. BILD NACH OBEN blättern Sie sei-
tenweise, mit den Pfeiltasten zeilenwei-
se. Über dieTaste C kehren Sie wieder
zum Ausgangsbildschirm zurück.
unbedingt beachten
wichtig
informativ

DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
{[phone]
|[phone]
E- ail: [email protected]
www. eiden ain.de
2
System einrichten
1. Softkey betätigen
2. Softkey betätigen und Schlüsselzahl
95148 eingeben.
Die Betriebsparameter
Wichtige Parameter sind fett gestellt.
1. Messgerät definieren
Messgeräte-Typ wählen• (Längen-,
Winkelmessgerät)
Messgeräte-Signal: wird automatisch• erkannt und eingetragen
Signalperiode• abhängig vom Mess-
gerät
Referenzmarke• abhängig vom Mess-
gerät
Externes REF (nach Bedarf)• Zählrichtung• wählen
Fehlerüberwachung (nach Bedarf)•
2. Anzeige konfigurieren
Anzeigeschritt festlegen•
3. Anwendung einstellen
Anwendung 1 Achse oder 2 Achsen• (nur bei optionalem Messgeräte-Mo-
dul oder Analog-Modul) zwei Achsen
können über mathematische Funkti-
onen miteinander verknüpft werden.
Tastatursperre• Dezimalpunkt (zusätzlich nach 3 Stel-• len)
Rücksetzen in Auslieferungszustand•
4. Fehlerkorrektur
Fehlerkorrektur• wählen (aus, linear,
nichtlinear) und Werte eingeben
5. Schnittstelle einrichten
Nach Bedarf
6. Diagnose
Nach Bedarf
Bearbeitung einrichten
Öffnen des Menüs über den Softkey
EINRICHTEN
1. Maßeinheit
mm oder inch bzw. Grad/Minuten/Se-
kunden (GMS), Dezimalgrad (GRD) oder
rad wählen (Anzeige in Statusleiste)
2. Maßfaktor
Ausschalten oder Faktor wählen (Anzei-
ge in Statusleiste)
3. Wert für Bezugspunkt
Für externes Setzen über Schalteingang
oder schnelles Setzen überTastatur.
4. Stoppuhr
Starten (Anzeige in Statusleiste)
5. Bildschirm anpassen
Helligkeit wählen und Bildschirmschoner
aktivieren
6. Sprache
Dialogsprache nachträglich ändern
7. Schaltsignale
Eingabe der Schaltgrenzen
8. Messwert-Ausgabe (Anzeige-Stopp)
Auswahl für Anzeigestopp (mitlaufende,
gestoppte oder gestoppte/mitlaufende
Anzeige)
9. Funktion externer Eingänge
Umstellen der Funktionalität der exter-
nen Eingänge
Vor dem Messen
Vergleichen Sie vor dem Messen,
ob der tatsächlich verfahrene Weg
bzw. Winkel in Größe und Richtung mit
der Anzeige übereinstimmt. Überprüfen
Sie als mögliche Ursachen für Abwei-
chungen:
Signalperiode• Zählrichtung• Fehlerkorrektur• Maßfaktor• Anwendung• (eine oder zwei Achsen;
Funktion für Achsverknüpfung)
Restweg-Anzeige•
Referenzmarkenauswertung
REF
Mit der Referenzmarkenauswertung
REF ermittelt der ND 287 automatisch
wieder die Zuordnung zwischen der
Achsschlitten- oder Messtaster-Position
und dem Anzeigewert, die Sie zuletzt
vor dem Ausschalten festgelegt haben.
Wenn Sie ohne REF arbeiten,
gehen mit dem Ausschalten der ND die
gesetzten Bezugspunkte verloren.
Istwert-/Restweg-Anzeige
In der Betriebsart Istwert zeigt der ND
immer die aktuelle Ist-Position des
Messgeräts bezogen auf den aktiven
Bezugspunkt an.
In der Betriebsart Restweg tippen Sie
die gewünschte Zielposition ein und ver-
fahren dann den restlichen Weg einfach
auf den Anzeigewert 0.
Der Restweg wird mit umgekehrten
Vorzeichen angezeigt. So hat z.B. der
Restweg ein positives Vorzeichen beim
Verfahren in negativer Achsrichtung.
I: Istposition
S: Sollposition
R: Restweg
ND 287
Einrichten
Ausführliche Beschreibung siehe www.heidenhain.de
Funktionen

3

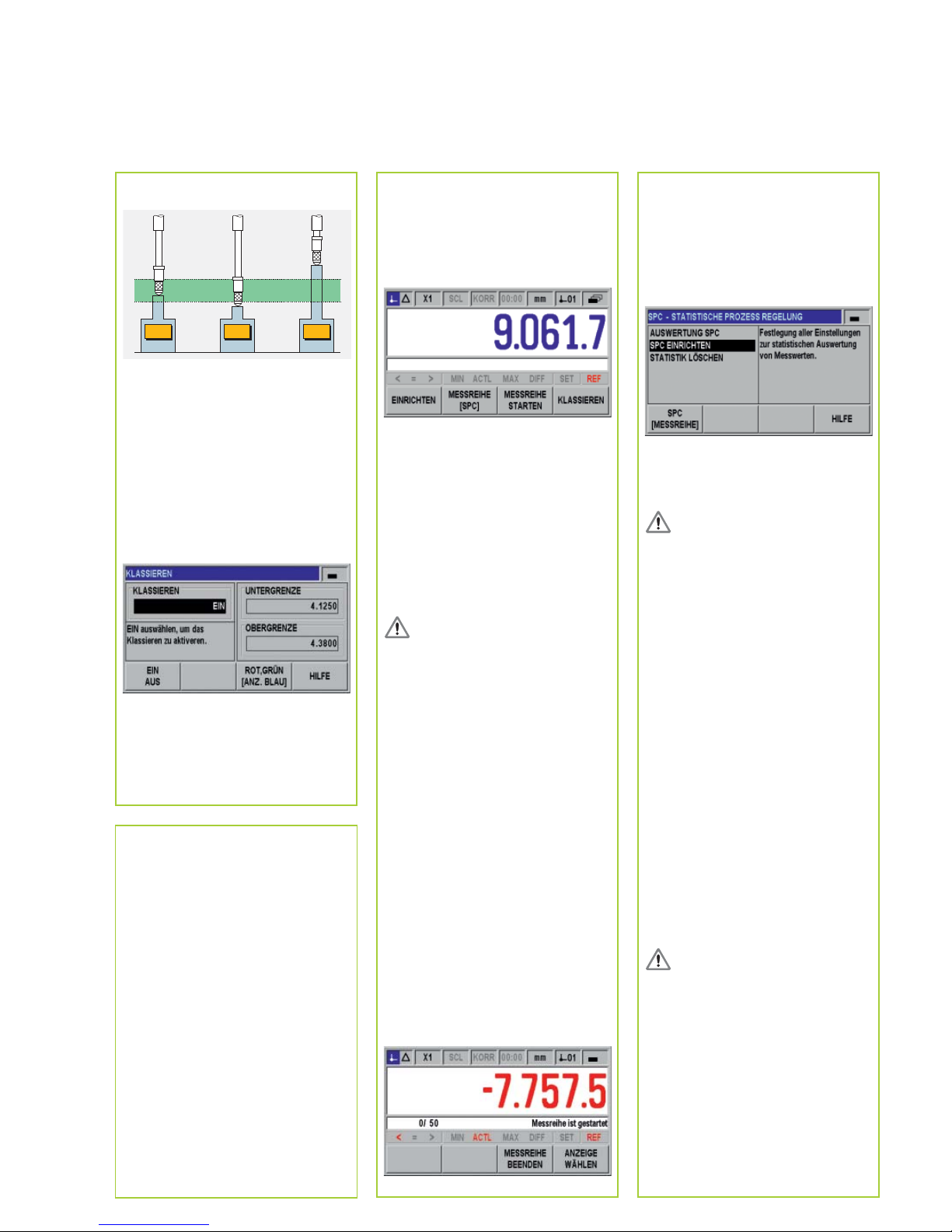

Klassieren
=
<
= >
Beim Klassieren vergleicht die ND 287
den angezeigten Wert mit einer oberen
und unteren Klassiergrenze und zeigt
das Klassierresultat als farbigen Anzeige-
wert bzw. über die Symbole < = > in der
Statusanzeige an. Zusätzlich liegt ein
entsprechendes Signal am Schaltaus-
gang X41 an. Das Fenster zum Definie-
ren der Klassierparameter und Klassier-
grenzen öffnen Sie über den Softkey
KLASSIEREN.
Die Klassierfunktion wirkt auf den je-
weils angezeigtenWert, auch bei Mess-
reihen, Minimum/Maximum-Anzeige,
SPC und Achskopplungen.
Anzeige-Stopp
Um die Anzeige auch bei sich schnell än-
dernden Messwerten sicher abzulesen,
kann sie angehalten werden. Der interne
Zähler läuft weiter. Der Anzeigestopp
wird ausgelöst durch das Schaltsignal
„Messwert ausgeben“ an X41, den Be-
fehl Control B oder Drücken des Soft-
keys PRINT.
Im Parameter MESSWERT-AUSGABE in
„Bearbeitung einrichten“ haben sie fol-
gende Einstellmöglichkeiten:
Mitlaufende Anzeige•
Anzeige entspricht immer dem Mess-
wert
Gestoppte Anzeige•
Anzeige bleibt angehalten und mit je-
dem Befehl aktualisiert
Gestoppt/mitlaufende Anzeige•
Anzeige bleibt nur für die Dauer des
Befehls gestoppt
Messreihen
Die ND 287 speichert Messreihen mit
bis zu 10000 Messwerten. Sie können
intern ausgewertet oder in einem Block
ausgelesen werden.
Messreihe einrichten
Einspeichern der Messwerte (über• Taste ENTER, externes Signal oder
zeitgesteuerte Abtastintervalle)
Anzahl der Messwerte• Definition der Abtastintervalle (20 ms• bis 60 s) und des Zeitfensters
Messreihe starten
über Softkey MESSREIHE STARTEN• über externes Signal an X41.•
Ausschalten der ND oder Starten
einer Messreihe löscht die Werte der
vorher aufgenommenen Messreihe.
Messreihe beenden
automatisch, wenn die festgelegte• Anzahl der Messwerte erreicht ist
über Softkey MESSREIHE BEENDEN•
Messreihe auswerten
Darstellung der Messreihe als
Statistische Daten• Diagramm• Messwert-Tabelle•
Messwerte exportieren
Mit dem Softkey EXPORT starten Sie
die Übertragung der Messwerttabelle
Minimum/Maximum-Anzeige
Während die Messreihe läuft, kann die
Anzeige über ANZEIGE WÄHLEN vom
aktuellen Messwertes ACTL auch auf
das Minimum MIN, das Maximum
MAX oder die Differenz DIFF daraus
umgestellt werden.
Statistische Prozessregelung
SPC
Für die statistische Prozessregelung
verfügt die ND 287 über einen span-
nungsausfallsicheren FIFO-Speicher
für bis zu 1000 Messwerte.
SPC einrichten
Anzahl der Stichproben und Anzahl• der Werte pro Stichprobe
Mit Ändern dieser Werte werden
die Daten im FIFO-Speicher gelöscht
Obere und untereToleranzgrenze• (entspricht den Klassiergrenzen) so-
wie das Sollmaß
Eingriffsgrenzen für Regelkarten• Verteilungsart (symmetrisch oder ein-• seitig)
Einspeichern der Messwerte (über• Taste ENTER oder externes Signal)
SPC-Daten erfassen
Mit Softkey SPC STARTEN eine neue• Datenerfassung beginnen.
Der Softkey SPC BEENDEN unter-• bricht die SPC-Funktion. Die ND 287
steht für andere Messaufgaben zur
Verfügung
Mit Softkey SPC STARTEN beginnen• Sie immer wieder eine Stichproben-
messung bis zur festgelegte Anzahl
Der Stichprobenzähler in der Hinweis-• zeile zeigt die Nummer der Messung
in der aktuellen Stichprobe, die Anzahl
der bisherigen Messungen sowie die
Gesamtzahl der Messungen
Vor neuer SPC mit Befehl STA-
TISTK LÖSCHEN alte SPC-Werte aus
dem FIFO-Speicher löschen.
SPC auswerten
Bereits während der Datenerfassung
zeigt die ND den aktuellen Stand als
Statistische Daten• Werteverlauf der letzten 30 Werte• Histogramm mit 10 Klassen• Regelkarten für• Mittelwert x, Stan-
dardabweichung s und Spann-
weite r (Differenz aus größtem und
kleinsten Wert) einer Stichprobe.

4
Achskopplung
Der Steckplatz X2 ist für eine zusätzliche
Eingangsbaugruppe (Option) vorgesehen.
Verwendbar sind
Messgeräte-Modul zum Anschluss• eines zweiten Messgeräts
Analog-Modul zum Anschluss eines• analogen Sensors mit ± 10 V.
Beschreibungen liegen den Modulen
bei.
X1 und X2 sind können einzeln ange-
zeigt werden und über mathematischen
Funktionen miteinander gekoppelt wer-
den. Die Anzeige ist jederzeit per Softkey
oder Schalteingang umschaltbar
Folgende Anzeigen sind möglich:
Eingang X1• Eingang X2• Summe aus X1 und X2• Differenz aus X1 und X2• Beliebige Funktion aus X1 und X2•
Besonderheiten bei Achskopp-
lungen
Beim SETZEN wird X1 auf den einge-• stellten Wert gesetzt und X2 auf 0
Beim NULLEN kann – abhängig von• der programmierten Formel – ein von
0 abweichender Wert angezeigt wer-
den (z.B.: 5 bei „X1 + X2 + 5“)
Für SPC werden die Werte der aktuell• eingestellten Anzeige verwendet
Sind für die Messgeräte unterschied-• liche Anzeigeschritte eingestellt, wird
hier der feinere verwendet.
Werden Achswerte als Divisor ver-• wendet, kann es bei Division durch 0
bzw. Überlauf des Anzeigewertes
kurzzeitig zu einer Fehlermeldung
kommen.
Bei Anschluss eines analogen Sensors• am Eingang X2 und Wahl des Mess-
geräte-Typs KOMPENSATION verhält
sich die ND 287 wie eine Ein-Achs-
Anzeige.
Bei KOMPENSATION ist die Formel• zur Achsfehlerkompensation fest hin-
terlegt. Sie geben lediglich Ausdeh-
nungskoeffizient und Bezugstempera-
tur ein
Steckerbelegung
PIN Version 1 Version 2
1 0 V
2 I Nullen, Fehlermeldung löschen
3 I Bezugspunkt setzen
4 I Referenzmarkensignale ignorieren (Eingang X1)
5 I Messreihe starten Anzeige f(X1,X2)
6 I Anzeigewert bei Messreihe extern wählen Anzeige X1
7 I Minimum MIN der Messreihe anzeigen Anzeige X2
8 I Maximum MAX der Messreihe anzeigen Anzeige X1+X2
9 I Differenz MAX-MIN der Messreihe anzeigen Anzeige X1-X2
10 0 V
11 Frei
12 Nicht belegen.
13 Nicht belegen.
14 O Anzeige ist 0
15 O Messwert ist größer oder gleich Schaltgrenze A1
16 O Messwert ist größer oder gleich Schaltgrenze A2
17 O Messwert ist kleiner als Klassieruntergrenze
18 O Messwert ist größer als Klassierobergrenze
19 O Fehler
20 Frei
21 Frei
22 I Messwert ausgeben (Impuls-Ansteuerung)
23 I Messwert ausgeben (Kontaktschluss)
24 I Referenzmarkensignale ignorieren (Eingang X2, optional).
25 I REF-Betrieb abschalten oder aktivieren
I: Schalteingang; O: Schaltausgang
Die Version 1 bzw. 2 ist unter „Funktion externer Eingänge“ in „Bearbeitung einrichten“
wählbar.
Schalteingange
Der Schalteingang E ist jeweils aktiv,
wenn ein Low-Signal ULanliegt
(Kontakt oder Impuls gegen 0 V)
Signalpegel
– 0,5 V †UL†0,9 V bei IL†6 mA
3,9 V †UH†15,0 V
tmin ‡30 ms
Schaltausgänge
Die ND 287 hat Open-Collector-Ausgänge,
die gegen 0 V (= aktiv Low) durchschalten.
Verzögerung bis zur Signalausgabe:
tV†20 ms
Signalpegel
UL†0,4 V bei IL†100 mA
UH†32 V bei IH†10 µA
Gefahr für interne Bauteile!
Die Spannung externer Stromkreise muss einer• Funktionskleinspannung mit
sichererTrennung nach EN 50178 entsprechen!
Induktive Lasten nur mit• Löschdiode parallel zur Induktivität anschließen!
Nur abgeschirmte Kabel verwenden!• Schirm auf Steckergehäuse legen.
In der Betriebsart Restweg wirken die Schaltausgänge A1 (Pin 15) und A2
(Pin 16) als Abschaltbereiche.
ND 287
Funktionen
Ausführliche Beschreibung siehe
www.heidenhain.de
Schaltein-/ausgänge
Kontakt
Impuls

1
ND 287
Configuration
Description détaillée cf. www.heidenhain.de
Avant la mise sous tension
Raccordement électrique
Tension d‘alimentation 100 à 240 V~
Fréquence secteur 50 à 60 Hz
(± 2 Hz)
Consommation †30 W
Fusibles 2 xT500 mA
Raccordement de la prise secteur
L N
L: Phase (braun)
N: Conducteur neutre (bleu)
: Conducteur terre (jaune/vert)
Attention: Modifications câble
secteur seulement par professionnel!
Risque de décharge électrique!
Ne pas ouvrir l‘appareil.• Ne pas couper le conducteur de terre, y• compris avec raccordement via un adap-
tateur secteur.
Danger pour composants internes
Ne brancher/débrancher connecteurs• qu‘après mise hors-tension de l‘appareil.
N‘utiliser que des fusibles d‘origine.•
Raccordement
1 Commutateur d‘alimentation
2 Raccordement secteur avec
fusible
3 Mise à la terre (terre de
protection)
X1 Entrée système de mesure
pour système de mesure
HEIDENHAIN avec interface
11 µAcc, 1 Vcc ou EnDat-2.2
X2 Option entrée: Montage d‘un
module pour système de me-
sure ou d‘un module analogique
X26 Option interface: Montage d‘un
module Ethernet (100BaseT)
X31 Interface V.24/RS-232-C
X32 Interface USB type B (UART)
X41 Entrées/sorties à commutation
Affichage et éléments de
commande
1. Affichage de position
2. Softkeys pour les fonctions
3. Ligne de remarques pour remarques,
affichage d‘échantillons, de la tempéra-
ture, des messages d‘erreur
Validation de l‘introduction et
retour à l‘écran précédent
Effacer la valeur, acquitter le
message d‘erreur ou retour à
l‘écran précédent
Changer de barre de softkeys
4. Barre d‘état
Mode: Valeur effective (actif) –
Chemin restant (commutation
par softkey)
Affichage entrée: X1 (actif),
X2, X1 + X2, X1 – X2, f(X1;X2)
(commutation par softkey si
2ème entrée raccordée)
Facteur échelle (inactiv;
activation avec PARAMETRER
USINAGE)
Correction d‘erreurs (inactive;
activer avec PARAMETRER
SYSTEME)
Chronomètre (inactif;
activer avec PARAMETRER
USINAGE)
Unité de mesure: mm (active),
inch, GRD, GMS ou rad
(commutation par softkey)
Point d‘origine 1 (actif) ou 2
(commutation par softkey)
Barres de softkeys (barre 1
active, 3 en tout; commutation
par touche)
5. Affichage d‘état
(au dessus, dans, en
dessous de la tolérance)
actif en mode Classification
(valeur de
mesure min., actuelle, max. et
différence entre MIN et MAX)
d‘un cycle de mesure actif
(commutation par softkey

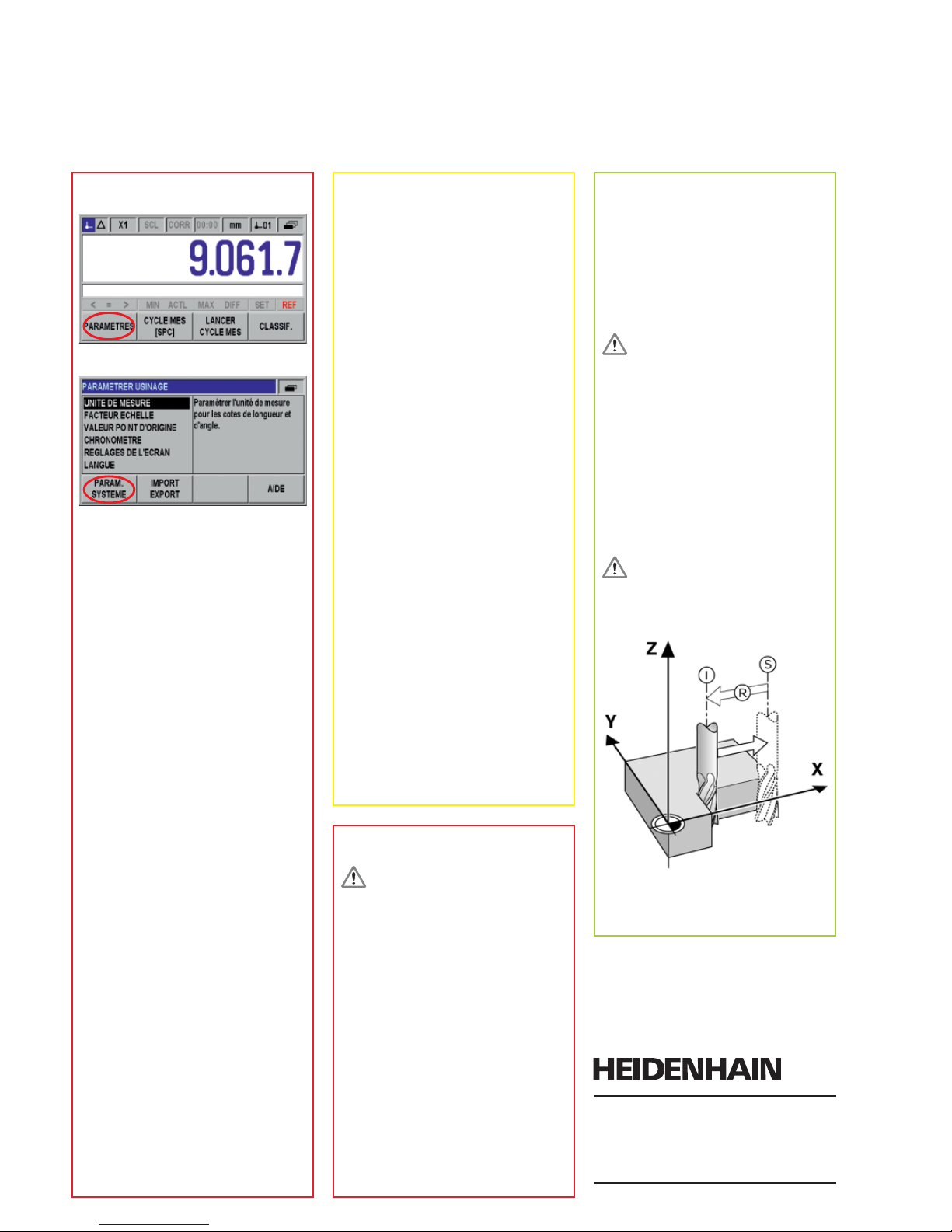

Initialisation du point d‘origine
(clignote lors de l‘introduction
d‘une valeur)
Exploitation des marques de
référence (active)
Première mise en route
A la première mise en route et
pour changer de système de mesure,
configurer impérativement la visuali-
sation de cotes. Nécessaire pour l‘adap-
ter au système de mesure et afficher
correctement les déplacements.
Mettre l‘appareil sous tension
1. Raccorder les éléments
2. Raccorder le ND au secteur
3. Mettre le ND sous tension (commu-
tateur). L‘écran de démarrage s‘affiche:
4. Sélectionner la langue
Appuyer sur la softkey jusqu‘à ce que
votre langue s‘affiche. Vous disposez
maintenant avec la softkey AIDE du sys-
tème d‘aide intégrée dans votre langue
pour introduire toutes les données et
pour toutes les fonctions.
Système d‘aide intégrée
Vous appelez le système d‘aide intégrée
avec la softkey AIDE. Quelle que soit la
situation, il vous renseigne dans votre
langue sur l‘étape en cours.
Avec la softkey LISTE DES RUBRIQUES,
vous pouvez afficher tous les thèmes
que vous désirez.
Avec les softkeys PAGE ARRIERE ou
PAGE AVANT, feuilletez page à page et
avec les touches fléchées, passez d‘une
ligne à une autre. Avec la touche C,
retournez à l‘écran précédent.
à respecter absolument
important
à titre d‘information

HEIDENHAIN FRANCE sarl
2 avenue de la Cristallerie
92310 Sèvres, France
{0141143000
|0141143030
E-Mail: [email protected]
www.heidenhain.fr
2
Paramétrer le système
1. Appuyer sur la softkey
2. Appuyer sur la softkey et introduire le
code 95148.
Paramètres de fonctionnement
Principaux paramètres en caractères gras.
1. Définir le système de mesure
Sélectionner le• type de système de
mesure (linéaire, angulaire)
Signal du système de mesure: Il est• détecté et inscrit automatiquement
Période de signal• en fonction du
système de mesure
Marque de référence• en fonction du
système de mesure
REF externe (si nécessaire)• Sélectionner le• sens de comptage
Contrôle d‘erreurs (si nécessaire)•
2. Paramétrer l‘affichage
Définir la résolution d‘affichage•
3. Configurer le compteur
Application 1 axe ou 2 axes (seulement• avec module système de mesure
optionnel ou module analogique).
Deux axes peuvent être couplés par
des fonctions mathématiques.
Verrouillage du clavier• Autre point décimal (après 3 digits)• Réinitialisation à la configuration usine•
4. Correction d‘erreurs
Sélectionner• la correction d‘erreurs
(OFF, linéaire, non-linéaire) et intro-
duire les valeurs
5. Configurer l‘interface
Si nécessaire
6. Diagnostic
Si nécessaire
Paramétrer l‘usinage
Ouvrir menu avec softkey PARAMETRES
1. Unité de mesure
Sélectionner mm ou pouces ou degrés/
minutes/secondes (DMS), degré décimal
(GRD) ou rad (affichage sur la barre d‘état)
2. Facteur échelle
Désactiver ou sélectionner le facteur
échelle (affichage sur la barre d‘état)
3. Valeur pour le point d‘origine
pour initialisation externe via l’entrée à
commutation ou rapide avec le clavier.
4. Chronomètre
Start (affichage sur la barre d‘état)
5. Réglages de l‘écran
Choisir la luminosité et activer
l‘économiseur d‘écran
6. Langue
Modifier après-coup la langue du dialogue
7. Signaux de commutation
Introduction des limites de commutation
8. Sortie de la valeur mesurée (arrêt
de l‘affichage)
Sélection de l‘arrêt de l‘affichage (simul-
tané, arrêt ou arrêt/affichage simultané)
9. Fonction des entrées externes
Commutation de la fonctionnalité des
entrées externes
Avant la mesure
Avant la mesure, vérifiez si la
course réellement parcourue (ou l‘angle)
correspond bien à l‘affichage au niveau
de la valeur et de la direction. S‘il y a une
différence, vérifiez les causes possibles:
Période de signal• Sens de comptage• Correction d‘erreurs• Facteur échelle• Application• (un ou deux axes;
fonction de couplage d‘axes)
Affichage Chemin restant•
Exploitation des marques de
référence REF
Grâce à l’exploitation des marques de
référence REF, le ND 287 rétablit auto-
matiquement les relations entre la posi-
tion du chariot ou du palpeur de mesure
et la valeur d’affichage que vous aviez
définie avant la mise hors tension.
Si vous travaillez sans REF, les
points d‘origine initialisés sont perdus
lorsque le ND est mis hors tension.

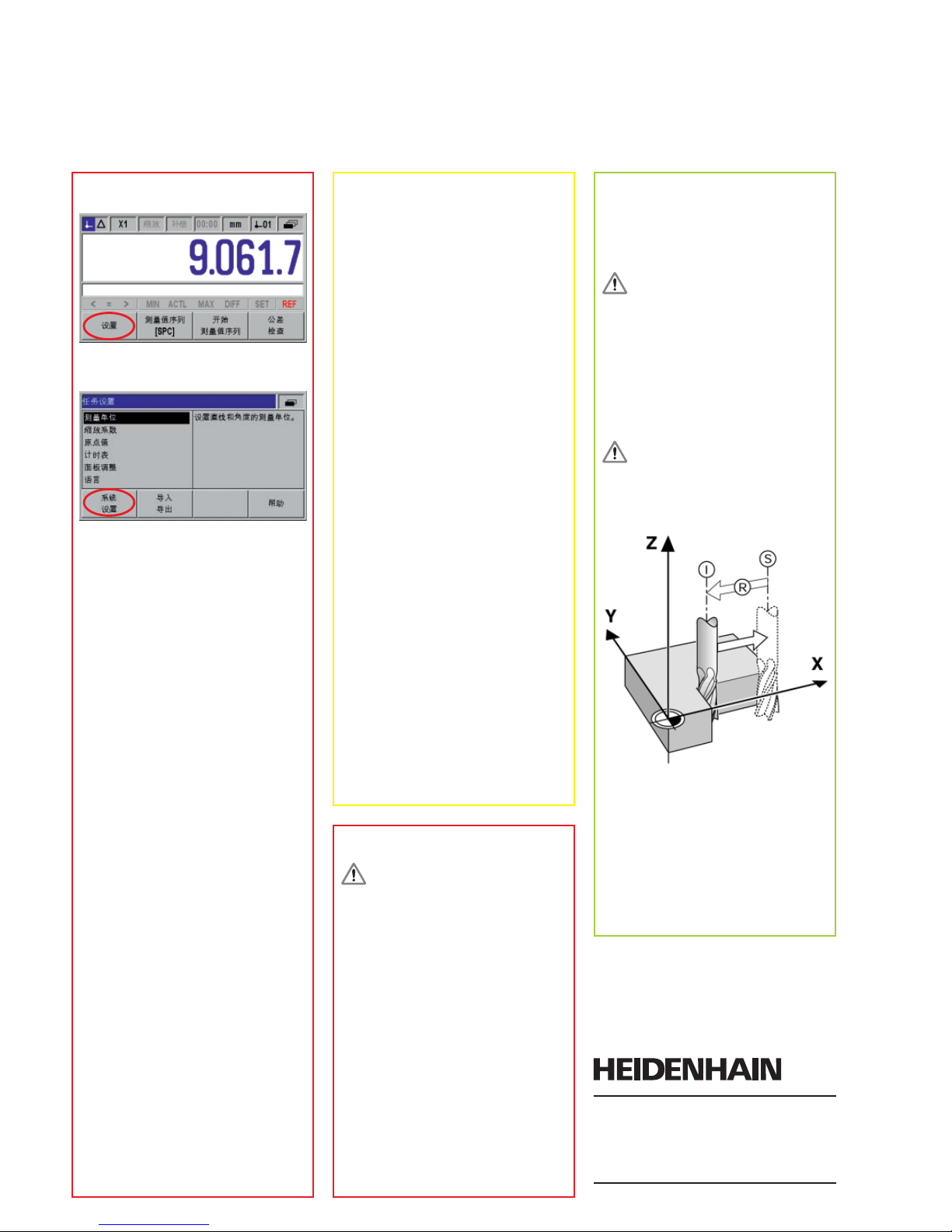

Valeur effective/Chemin restant
En mode Valeur effective, le ND 287
affiche toujours la position effective du
système de mesure par rapport au point
d’origine actif.
En mode Chemin restant, vous introdui-
sez la position-cible et parcourez simple-
ment la course restante jusqu‘à la valeur
d‘affichage 0.
Le chemin restant est affiché avec
le signe inversé. Par exemple, le signe
du chemin restant est positif pour un dé-
placement dans le sens négatif.
I: Position effective
S: Position nominale
R: Chemin restant
ND 287
Configuration
Description détaillée cf. www.heidenhain.de
Fonctions

3
Classification
=
<
=
En mode Classification, le ND 287
compare la valeur affichée à une limite
supérieure ou inférieure de classification
et affiche le résultat de la classification
avec une valeur en couleur et aussi avec
les symboles < = > sur la barre d’état.
Un signal adéquat est émis sur la sortie
à commutation X41. Avec la softkey
CLASSIF., vous ouvrez la fenêtre pour
introduire les paramètres et limites de
classification.
La fonction de classification agit sur la
valeur affichée, y compris pour les
cycles de mesure, l‘affichage Minimum/
Maximum, le contrôle SPC et le
couplage d‘axes.
Arrêt de l‘affichage
On peut stopper l‘affichage pour lire les
valeurs de mesure qui changent rapide-
ment. Le compteur interne continue à
tourner. L’arrêt de l’affichage est déclen-
ché par le signal de commutation „sortie
valeur de mesure“ sur X41, la commande
Control B ou la softkey PRINT.
Possibilités de réglage dans le paramè-
tre SORTIE VALEUR MESURE sous „Pa-
ramétrer usinage“:
Affichage simultané•
L‘affichage correspond toujours à la
valeur de mesure actuelle
Arrêt affichage•
L‘affichage est gelé et actualisé à
chaque nouvelle instruction
Arrêt/affichage simultané• L‘affichage ne s‘arrête que pendant la
durée de l‘instruction
Cycles de mesure
Le ND 287 enregistre des cycles de
mesure pouvant comporter jusqu‘à
10000 valeurs de mesure. Ils peuvent
être traités en interne ou importés en
bloc.
Paramétrer un cycle de mesure
Enregistrement des valeurs mesurées• (avec touche ENTER, signal externe
ou intervalles de palpage paramétrés)
Nombre de valeurs de mesure• Définition des intervalles de palpage• (20 ms à 60 s) et de la fenêtre de durée
Lancer le cycle de mesure
avec la softkey LANCER CYCLE MES• avec signal externe sur X41.•
La mise hors tension du ND ou le
lancement d‘un cycle de mesure efface
les valeurs du précédent cycle de mesure.
Arrêter le cycle de mesure
automatiquement lorsque le nombre• de valeurs de mesure défini est atteint
avec la softkey FERMER CYCLE MES.•
Analyse du cycle de mesure
Affichage du cycle de mesure avec
données statistiques• diagramme• tableau des valeurs de mesure•
Exporter les valeurs de mesure
Lancer le transfert du tableau des valeurs
de mesure avec la softkey EXPORT
Affichage Minimum/Maximum
Pendant le cycle de mesure, avec
SELECTION AFFICHAGE, vous pouvez
commuter de la valeur de mesure ACTL
vers la valeur MIN, la valeur MAX ou la
différence DIFF.
Maîtrise Statistique des
Procédés SPC
Pour la Maîtrise Statistique des Procé-
dés SPC, le ND 287 dispose d‘une mé-
moire FIFO non volatile capable d‘enre-
gistrer jusqu‘à 1000 valeurs de mesure.
Paramétrer la SPC
Nombre d‘échantillons et nombre de• valeurs par échantillon
Une modification de ces valeurs
efface les données de la mémoire FIFO
Tolérance supérieure et tolérance infé-• rieure (limites de classification) et cible
Limites de contrôle pour cartes de• contrôle
Type de répartition (symétrique ou• limitation d‘un côté)
Enregistrement des valeurs de mesure• (touche ENTER ou signal externe)
Enregistrer les données SPC
Lancer nouvel enregistrement avec la• softkey LANCER SPC.
La softkey FERMER SPC ferme la fonc-• tion SPC. Le ND 287 est disponible
pour d’autres opérations de mesure
Avec la softkey LANCER SPC, vous• lancez toujours une nouvelle mesure
d‘échantillon jusqu‘au nombre défini
Le compteur d‘échantillons sur la ligne• des remarques affiche le numéro de
la mesure dans l‘échantillon actuel, le
nombre de mesures effectuées et le
nombre total de mesures
Avant une nouvelle SPC, effacer
les anciennes valeurs de la mémoire
FIFO avec EFFACER STATISTIQUES.
Analyse SPC
Pendant l‘enregistrement des données,
le ND affiche l‘état actuel sous forme de
données statistiques• courbe des 30 dernières valeurs• histogramme avec 10 classes• cartes de contrôle pour• valeur mo-
yenne x, écart type s et étendue r
(différence entre la valeur min. et la
valeur max.) d‘un échantillon.

4
Couplage des axes
L‘entrée X2 est prévue pour un module
d‘entrée supplémentaire (option).
Possibilités:
Module pour raccordement d‘un• deuxième système de mesure
Module analogique pour le raccorde-• ment d’un capteur analogique ± 10 V.
Descriptions fournies avec les modules.
X1 et X2 peuvent être affichés séparé-
ment ou couplés par des fonctions
mathématiques. L‘affichage est commu-
table à tout moment par softkey ou
entrée à commutation
Affichages possibles:
Entrée X1• Entrée X2• Somme de X1 et X2• Différence de X1 et X2• N‘importe quelle fonction de X1 et X2•
Particularités du couplage d‘axes
Avec INIT, X1 est initialisé à la valeur• présélectionnée et X2 à la valeur 0
Avec RAZ, on peut afficher – selon la• formule programmée – une valeur
différente de 0 (par ex.: 5 avec
„X1 + X2 + 5“)
Les valeurs de l‘affichage actuel sont• utilisées pour la SPC
Si différentes résolutions d‘affichage• sont configurées pour les systèmes
de mesure, la plus fine est utilisée ici.
Si des valeurs d‘axes sont utilisées en• tant que diviseur, il peut en résulter
brièvement une division par 0 ou un
dépassement de la valeur affichée et
donc un message d‘erreur.
Si vous raccordez un capteur analo-• gique sur l’entrée X2 et sélectionnez
pour type de système de mesure
COMPENSATION, le ND 287 se
comporte alors comme un compteur
un axe.
Avec COMPENSATION, la formule de• compensation des défauts des axes
est définie. Il vous suffit d‘introduire le
coefficient de dilatation et la tempéra-
ture de référence
Distribution des plots
Plot Version 1 Version 2
1 0 V
2 I Remise à zéro, effacer le message d’erreur
3 I Initialisation du point d’origine
4 I Ignorer les signaux de référence (entrée X1)
5 I Lancer le cycle de mesure Affichage f(X1,X2)
6 I Sélection ext. d‘une valeur pour un cycle de mesure Affichage X1
7 I Afficher la valeur MIN du cycle de mesure Affichage X2
8 I Afficher la valeur MAX du cycle de mesure Affichage X1+X2
9 I Afficher la différence MAX-MIN du cycle de mesure Affichage X1-X2
10 0 V
11 Libre
12 Ne pas raccorder.
13 Ne pas raccorder.
14 O Affichage égal à 0
15 O Valeur de mesure supérieure ou égale à la limite de commutation A1
16 O Valeur de mesure supérieure ou égale à la limite de commutation A2
17 O Valeur de mesure inférieure à la limite inférieure de classification
18 O Valeur de mesure supérieure à la limite supérieure de classification
19 O Erreur
20 Libre
21 Libre
22 I Sortie de la valeur de mesure (commande par impulsion)
23 I Sortie de la valeur de mesure (fermeture de contact)
24 I Ignorer les signaux de référence (entrée X2, option).
25 I Désactiver ou activer le mode REF
I: Entrée à commutation; O: Sortie à commutation
Sélectionner la version 1 ou 2 sous „Fonction entrées externes“ dans „Paramétrer usinage“.
Entrées à commutation
L’entrée à commutation E est active
lorsqu’un signal Low ULest appliqué
(contact ou impulsion à 0 V)
Amplitude du signal
– 0,5 V †UL†0,9 V pour IL†6 mA
3,9 V †UH†15,0 V
tmin ‡30 ms
Sorties à commutation
Le ND 287 est équipé de sorties collecteur
ouvert commutées à 0 V (= Low actif).
Retard jusqu‘à l‘émission du signal:
tV†20 ms
Amplitude du signal
UL†0,4 V pour IL†100 mA
UH†32 V pour IH†10 µA
Danger pour composants internes!
La tension de circuits de courant externes doit correspondre à une• basse tension de
fonctionnement avec séparation galvanique d’après EN 50178!
Ne raccorder les charges inductives qu’avec une• diode lumineuse en parallèle à
l’inductivité!
Utiliser uniquement du câble blindé!• Relier le blindage au carter de la prise.
En mode Chemin restant, les sorties à commutation A1 (plot 15) et A2 (plot 16)
agissent comme plages de décommutation.
ND 287
Fonctions
Description détaillée cf.
www.heidenhain.de
Entrées/sorties à commutation
Contact
Impulsion

1
ND 287
设置
更多信息，请访问www.heidenhain.de
开机前
电气连接
线电压 100 - 240 Vac
电源频率 50 - 60 Hz (± 2 Hz)
功耗 † 30 W
电路保险丝 2 xT500 mA
电源插头连线
L N
L： 相线（棕色）
N： 中性线（蓝色）
： 地线接头（黄色/绿色）
小心： 只允许电气技术人员改动
动力电缆。
有电危险！
严禁打开外壳。•
严禁断开保护地线的连接，包括未连•
接网络适配器时。
可能损坏内部零件
数显装置带电时，严禁连接任何连接•
件或断开其连接。
只允许使用原配保险丝。•
连接
1 电源开关
2 连接电路保险丝
3 接地（防护性接地）
X1 编码器输入接口，海德汉编码器
输入接口11-μApp，1-Vpp或
EnDat-2.2
X2 选装输入接口： 编码器模块或模
拟信号模块的输入接口
X26 选装接口： 安装以太网模块
（100BaseT）
X31 RS-232-C/V.24接口
X32 USB的B型（UART）接口
X41 开关量输入/输出
控制和显示
1. 位置显示
2. 功能软键
3. 信息行用于显示提示信息、出错信息
和样本或温度信息
确认输入信息和返回上页。
删除输入信息，确认出错信息
或返回上页。
软键翻页。
4. 状态栏
操作模式： 实际值（有效） -
待移动距离（用软键选择）
输入： X1（有效），X2，X1
+ X2，X1 – X2，f(X1;X2)（如
有一个模块连接在第2个输入
接口处，可用软键选择）
缩放系数（未使用；可通过“
任务设置”激活）
误差补偿（未使用；可通过“
系统设置”激活）
计时表（未使用；可通过“任
务设置”激活）
尺寸单位： mm（激活）
，inch，DEG，DMS或RAD（
可通过软键选择）
原点1（有效）或原点2（可通
过软键选择）
软键页（页1有效，共3页，用
浏览键翻页）
5. 状态显示
（大于公差极限，
在公差范围内，小于公差极
限）用于分类和公差检查模式
（最小值，
实际值，最大测量值，最小值
与最大值之差）如果“测量值
序列”模式有效（用软键选
择）
原点设置（输入值时，闪亮）
参考点计算（有效）
第一次使用
第一次使用该数显装置或更换编码
器时，必须正确设置该数显装置。 只有
这样数显装置才能适应编码器要求，使
其正确显示位移量。
开机启动
1. 连接各部件。
2. 将ND数显装置接入电网。
3. 按下ND数显装置的电源开关，开
启。 显示初始化页：
4. 选择语言。
重复按下该软键直到显示所需语言。 按
下“帮助”软键调用所选语言的在线帮
助系统。 帮助系统为操作人员提供输入
信息和操作的帮助。
在线帮助系统
按下“帮助”软键调用在线帮助系统。
在线帮助系统可在任何情况下为操作人
员提供与当前操作有关的信息和帮助
（用所选语言）。
按下“主题列表”软键查看任何一个主
题信息。
用“上页/下页”软键向前或向后翻页，
用箭头键向上或向下移动一行。 按
下“C”键返回上页。
非常重要
请注意
提示信息

DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
83301 Traunreut, Germany
{[phone]
|[phone]
E- ail: [email protected]
www. eiden ain.de
2
系统设置
1. 按下上图中的所需软键。
2. 按下上图中的所需软键并输入密码
95148。
工作参数
重要参数用粗体表示。
1. 编码器设置
编码器类型• （直线，旋转）。
编码器信号： 自动确定。•
信号周期：• 取决于编码器。
参考点：• 取决于编码器。
外部参考点REF（根据需要）。•
计数方向：• 选择适当计数方向。
错误监视器（根据需要）。•
2. 显示配置
设置显示分辨率。•
3. 计数器设置
选择“应用”字段•
的“1轴”或“2轴”（仅限选配编码
器模块或模拟量模块）。 两个轴可通
过算术运算合并显示。
锁定或释放键盘。•
第二小数点（3个小数位后）。 •
复位所有参数为工厂默认设置值。•
4. 误差补偿
误差补偿：• 选择“关闭”，“线
性”或“非线性”，并输入数据。
5. 接口设置
根据需要。
6. 诊断
根据需要。
任务设置
按下“设置”软键打开菜单。
1. 单位
选择毫米或英寸，或度分秒（DMS），
小数度（DEG）或弧度（在状态栏显
示）。
2. 缩放系数
取消缩放系数或选择所需缩放系数（在
状态栏显示）。
3. 原点值
输入数值，用于通过开关量输入接口或
用“预设点”软键设置原点。
4. 计时表
启动计时表（在状态栏显示已用时
间）。
5. 面板调整
选择亮度和开启显示器待机空闲时间。
6. 语言
选择所需对话语言。
7. 开关量信号
输入触发极限值。
8. 测量值输出（显示冻结）
选择测量值输出显示模式（并行，冻结
或冻结/并行显示）。
9. 外部输入功能
选择外部输入功能。
开始测量前
确保实际运动的距离或角度与显示
值和显示方向相符。 以下原因可能导致
偏差：
信号周期•
计数方向•
误差补偿•
缩放系数•
应用（1轴或2轴；连接轴位置的公•
式）
待移动距离显示•
REF参考点计算
ND 287的REF参考点计算功能可以自动
用上个设置的原点恢复机床轴位置与显
示值的对应关系。
如果不用REF功能，ND数显装置
关机后将丢失原点。
实际值/待移动距离
ND数显装置的实际值操作模式仅显示编
码器相对当前原点的当前实际位置值。
在待移动距离操作模式中，输入名义位
置值，然后只需移动到显示值为零处。
待移动距离显示值的代数符号相
反。 例如，如果由实际位置向名义位置
的轴方向是负方向，待移动距离用正
号。
I： 实际位置
S： 名义位置
R: 待移动距离
ND 287
设置
更多信息，请访问www.heidenhain.de
功能

3
分类和公差检查
=
<
= >
为对零件进行分类，ND 287比较显示值
与分类极限值的上限和下限，并在状态
栏用不同颜色显示分类结果，用数值或
用“< = >”符号显示。 此外，还为开
关量输出接口X41提供相应信号。 按
下“公差检查”软键打开分类参数和分
类极限值的定义窗体。
分类和公差检查功能对当前显示值一定
有效，此外也适用于测量值序列，最小
值/最大值显示，SPC或连接轴位置模式
有效时。
显示冻结
为读取快速变化的显示值，可以冻结显
示值。 位置值在系统内部进行连续计算
直到要求刷新显示值时。 可通过连接至
X41的“输出测量值”开关量信号冻结
显示值，也可通过“CTRL B”指令或按
下“打印”软键冻结。
通过“任务设置”菜单中“测量值输
出”参数进行以下定义：
并行显示• 显示值一定为测量值。
冻结显示• 显示值保持不变，但在每次
输出测量值时更新显示。
冻结/连续显示• 输出测量值期间显示值
保持不变。
测量值序列
ND 287的测量值序列可保存10 000个测
量值。 这些测量值可用于内部计算，也
可被分段读取。
设置测量值序列
测量值通过“ENTER”键，外部信号•
或取样间隔时间启动记录。
测量值数量。•
取样间隔时间定义（20 ms至60 s）和•
时间间隔。
开始测量值序列
按下“开始测量值序列”。 •
使外部信号发至X41接口。•
将ND数显装置关机或开始一个新
测量值序列将删除原记录的测量值序
列。
停止测量值序列
达到定义的测量值数量时，自动停•
止。
按下“停止测量值序列”。 •
测量值序列分析
测量值序列的显示形式有
统计数据•
图形•
测量值表 •
导出测量值
按下“导出”软键开始传输测量值表。
最小值/最大值显示
在测量值序列执行期间，按下“选择显
示”软键使实际值显示（ACTL）切换为
最小值显示（MIN），最大值显示（
MAX）或最小值与最大值之差（
DIFF）。
SPC统计过程控制
在统计过程控制中，ND 287的非易失
FIFO存储器可保存1 000个测量值。
SPC设置
采样数量和每个样本的数据。 •
如需修改这些值，FIFO存储器中
的值将被删除。
公差上限和下限（等于分类极限值）•
和名义值。
控制图表的控制极限值。•
分布（对称，左极限值或右极限•
值）。
测量值通过“ENTER”键或外部信号•
启动记录。
记录SPC值
按下“开始SPC”软键将使SPC开始•
获取数据。
按下“停止SPC”软键中断SPC功•
能。 然后，ND 287可用于其他测量任
务。
按下“开始SPC”软键重新执行定义•
数量的采样测量过程。
信息行中的样本计数器显示当前进行•
的测量采样数和被测样本总数。
开始进行新SPC测量前，按下“删
除统计数据”删除FIFO存储器中的原有
SPC值。
SPC分析
测量数据期间，ND数显装置显示当前状
态为
统计数据•
图形（最后30个测量值）•
10个等级的柱状图 •
样本的• 平均值x，标准方差s和范
围 r（最大值与最小值之差）的控制
图表

4
轴连接
输入接口X2是一个附加的输入套件（选
装）。 可选：
连接第二个编码器模块•
模拟模块，连接± 10 V模拟传感器•
其说明，参见相应模块。
X1和X2可分别显示，也可以通过算术运
算合并显示。 如需切换显示方式，可随
时用软键或开关量输入接口。
支持以下轴显示：
输入接口X1•
输入接口X2•
X1与X2之和•
X1与X2之差•
X1与X2连接轴的任何函数关系•
连接轴位置的特殊功能
如果用“预设点”，将X1设置为输入•
值，将X2设置为零。
如果用“复位”功能，根据编程公式•
可显示任何非零值（例如： 5，如
果“X1 + X2 + 5”）。
当前有效轴显示的测量值用于SPC功•
能。
如将两个轴连接在一起，将用其中显•
示分辨率最细的。
如果轴值被用作除数，被零除或显示•
溢出时将临时显示出错信息。
如果连接模拟传感器至输入接口•
X2和“编码器设置”的“编码器类
型”字段中，“输入接口X2”设置
为“补偿”，ND 287的工作方式将与
单轴数显装置相同。
如果未选择“补偿”功能，系统自动•
确定轴误差补偿公式。 只能输入热膨
胀系数和基准温度。
针脚编号
针脚 版本1 版本2
1 0 V
2 I 复位，清除出错信息
3 I 设置原点
4 I 忽略参考点信号（输入接口X1）
5 I 开始测量值序列 f(X1,X2)显示
6 I 外部选择测量值序列的显示值 X1显示
7 I 显示测量值序列的最小值（MIN） X2显示
8 I 显示测量值序列的最大值（MAX） X1+X2显示
9 I 测量值序列最大与最小值之差 X1-X2显示
10 0 V
11 空
12 未分配
13 未分配
14 O 显示值为零
15 O 显示值大于或等于触发器极限值A1
16 O 显示值大于或等于触发器极限值A2
17 O 测量值小于分类下限
18 O 测量值大于分类上限
19 O 错误
20 空
21 空
22 I 测量值输出（脉冲）
23 I 测量值输出（接触）
24 I 忽略参考点信号（输入接口X2，选装）
25 I 激活或取消REF模式
I： 开关量输入；O： 开关量输出
可在“任务设置”菜单的“外部输入功能”中选择“版本1”或“版本2”。
开关量输入信号
开关量输入接口E有效，
如果用低电平信号UL
（接触或脉冲至0 V）。
信号电平
- 0.5 V † UL † 0.9 V，IL † 6 mA
3.9 V † UH † 15.0 V
tmin ‡ 30 ms
开关量输出
ND 287数显装置提供集电极开路输出信号，
使输出电平为0 V（= 低电平有效）。
输出信号的延迟：
tD † 20 ms
信号电平
UL † 0.4 V ， IL † 100 mA
UH † 32 V ， IH † 10 μA
可能损坏内部零件！
外部电路的供电技术条件必须符合EN 50• 178低压电气隔离要求。
传导式负载的连接只能为电感与• 灭弧二极管并联连接。
仅允许使用屏蔽电缆。• 将屏蔽层连接至外壳。
在待移动距离操作模式中，开关量输出A1（针脚15）和A2（针脚16）以开关量
范围为基础。
ND 287
功能
更多信息，请访问www.heidenhain.de
切换I/O
接触
脉冲
