ND 522, ND 523

Quick Reference Guide: Operation

3 axis keys

Complete User’s Manual available at www.heidenhain.de

General Navigation

Use keypad to enter numeric values within each

field.

The ENTER key will confirm the entry within a field

and return to the previous screen.

Press the Ckey to clear entries and error messages

or return back to the previous screen.

SOFT KEY labels show the various milling or turning

functions. These functions are selected by pressing

the corresponding soft key directly below each soft

key label. There are 2 pages of selectable soft key

functions. These are accessed using the LEFT/

RIGHT ARROW keys.

The LEFT/RIGHT ARROW keys move through pages 1

and 2 of the soft key selectable functions. The

current page will be highlighted in the Status bar at

the top of screen.

Use the UP/DOWN ARROW keys to move between

fields within a form and list boxes within a menu.

The orientation of the cursor is such that it will

return to the top once it has reached the bottom of

the menu.

General Operation Hard Key Function Overview

Hard Key

Page 1 Hard Key function Hard key

Symbol

INCREMENTAL/

ABSOLUTE Switches display

between Distance-To-Go

(Incremental)ActualValue

(Absolute).

1/2 (MILL

FUNCTION

ONLY)

Used to divide the current

position by two.

CALC Opens the Calculator

functions.

DATUM Opens the DATUM form

to set the datum for each

axis.

TOOL Opens the TOOL TABLE.

CIRCLE

PATTERN Opens the CIRCLE

PATTERN form. This

calculates the hole

positions for Milling

LINEAR

PATTERN Opens the LINEAR

PATTERN form. This

calculates the hole

positions for Milling

INCLINE

MILLING, OR

VECTORING

Opens the INCLINE

MILLING form for Milling,

or the VECTORING form

for Turning

ARC MILLING,

OR TAPER

CALC

Opens the ARC MILLING

forms for Milling, or the

TAPER CALC form for

Turning

Numeric input keys

Enter keyDisplay Area Clear key

Soft keys - Row of keys

under the screen of the

ND 522 - 523 whose

functions vary

according to associated

fields that appear above

them on the screen

Up/Down arrow keys - are

also used to adjust screen

contrast

Hard Function Keys

Tool Feed Rate Unit of Measure

Datum Stopwatch Operating Modes

Power-up and Setup

Switch on the power (located on the back).

The initial screen will appear. (This screen

will only appear the very first time the unit is

powered up. The following steps may have

already been completed by the installer).

Select the proper language by pressing the

LANGUAGE soft key.

Choose your application of either MILL or

TURN. The APPLIC. [MILL/TURN] soft key

toggles between these two settings.

Next select the number of axes required.

When complete press the ENTER hard key.

If necessary, you can change the application

later in Installation Setup under Counter

Settings.

Your ND 522/523 is now ready for operation and is in

the operating mode Absolute. Each active axis will

have a flashing“REF”sign next to it. At this point the

reference mark evaluation should be completed.

Setup

ND 522/523 offers two categories for setting up

operating parameters. These categories are: Job

Setup and Installation Setup. The Job Setup

parameters are used to accommodate specific

machining requirements for each job. Installation

Setup is used to establish encoder, and display

parameters. The Job Setup menu is accessed by

pressing the SETUP soft key.

Job Setup Parameters

To view and change Job Setup parameters use the UP/

DOWN ARROW keys to highlight the parameters of

interest and press the ENTER key.

Units

The UNITS form is used to specify the preferred

display units and format. The system powers up with

these settings in effect.

Inch/MM - Measurement values are displayed and

entered in the units selected in the LINEAR field.

Choose between inch or millimeter by pressing the

INCH/MM soft key. You can also select the unit of

measure by pressing the INCH/MM soft key in either

Incremental mode or Absolute.

Decimal Degrees, Radians or Degrees/Minutes/

Seconds (DMS) - The ANGULAR field affects how

angles are displayed and entered into forms.

Choose between DECIMAL DEGREES, RADIANS or DMS

using the soft key.

Installation Setup Parameters

Installation setup is accessed by pressing the SETUP

soft key, which brings up INSTALLATION SETUP soft

key. Installation Setup parameters are established

during the initial installation and, most likely, will not

often change. For this reason, the installation setup

parameters are protected by a passcode: (95148).

Encoder Setup

The ENCODER SETUP is used to set the encoder

resolution and type (linear, rotary), count direction,

reference mark type.

Counter Settings

The COUNTER SETTINGS form is the parameter

where the operator defines the user application for the

readout. The choices are for milling or turning

applications. A FACTORY DEFAULT soft key appears in

the COUNTER SETTINGS choice of options. When

pressed, the configuration parameters (based on

either mill or turn) will be reset to factory defaults.

Page Indicator

Set/Zero

Axis LabelRef Symbol

Soft Key

Functions

Display Area

Graphic

Positioning Aid

DRO Operating Screen Soft Key

Function Overview

There are two pages of soft key functions in the

operating screen to select from. Use the LEFT/RIGHT

ARROW keys to cursor through each page. The page

indicator in the Status bar will show the page

orientation. The darkened page indicates the page you

are currently on. Each key has a reference page for

added information. See above.

Soft Key

Page 1 Soft Key function Soft key

Symbol

HELP Opens on-screen help

instructions.

INCH/MM Toggles between inch

and millimeter units.

RADIUS/

DIAMETER Toggles between radius

and diameter displays

This function is for

Turning applications only.

SET/ZERO Toggles between Set

Zero functions. Used with

individual axis keys.

Soft Key

Page 2 Soft Key function Soft key

Symbol

SETUP Opens the Job Setup

menu and provides

access to the installation

Setup soft key.

ENABLE REF Press when ready to

identify a reference mark.

English

kurzanleitung_innenteil.fm Seite 1 Donnerstag, 4. Oktober 2007 7:31 07

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{+49 (8669) 31-0

|+49 (8669) 50 61

E- ail: [email protected]

www.he denha n.de

Operating Modes

The ND 522/523 has two operating modes: Distance-

To-Go (INCREMENTAL) and Actual Value (ABSOLUTE).

The Distance-To-Go feature (which will be referred to

as incremental in this manual) enables you to

approach nominal positions simply by traversing to

display value zero. When working within the

incremental mode you can enter nominal coordinates

as either incremental or absolute dimensions. The

Actual Value feature (which will be referred to as

absolute in this manual) always displays the current

actual position of the tool, relative to the active datum.

In this mode, all moves are done by traveling until the

display matches the nominal position that is required.

While in the Absolute Mode, if the ND 522/523 is

configured for Milling applications, only the tool length

offsets are active. Both the radius and length offsets

are used in the Distance-To-Go mode to calculate the

amount of “distance-to-go” required to get to the

desired nominal position relative to the edge of the

tool that will be doing the cutting. If the ND 522/523 is

configured for a lathe, all tool offsets are used in both

the Incremental and Absolute modes.

Press the INCREMENTAL/ABSOLUTE hard key to toggle

between these two modes.

The turning application provides a quick method for

coupling the Z axes position on a 3 axis system.

Circle and linear Patterns (Milling)

Press the CIRCLE PATTERN or LINEAR PATTERN hard

keys to select the desired hole pattern function and

enter the required data. This data can usually be taken

from the workpiece drawing (e.g. hole depth, number

of holes, etc.). With hole patterns, the ND 522/523

then calculates the positions of all the holes and

displays the pattern graphically on the screen.The

View Graphic enables verification of the hole pattern

before you start machining. It is also useful when

selecting holes directly, executing holes separately,

and skipping holes.

RX(Radius/Diameter) Soft Key

Drawings for lathe parts usually give diameter values.

ND 522/523 can display either the radius or the

diameter for you. When the diameter is being

displayed, the diameter symbol (¬) is shown next to

the position value.

Example: Radius display, position 1 X = 20 mm

Diameter display, position 1 X = ¬40 mm

Press the RXsoft key to switch between radius display

and diameter display.

Nominal position S, actual position I and distance-to-

go R

ND 522, ND 523

Quick Reference Guide: Functions

Reference Mark Evaluation

The ND 522/523's reference mark evaluation feature

automatically re-establishes the relationship between

axis slide positions and display values that you last

defined by setting the datum.

If the axis encoder has reference marks, the REF

indicator will flash. After crossing over the reference

marks, the indicator will stop flashing and change to

non-flashing REF.

Working without reference mark evaluation

You can also use the ND 522/523 without crossing

over the reference marks. Press the NO REF soft key to

exit the reference mark evaluation routine and

continue.

You can still cross over reference marks at a later

time, if it becomes necessary to define datums that

can be re-established after a power interruption. Press

the ENABLE REF soft key to activate the reference mark

evaluation routine.

ENABLE/DISABLE REF function

The toggling ENABLE/DISABLE soft key, that is present

during the Reference Mark Evaluation routine, allows

the operator to select a specific Reference Mark on an

encoder. This is important when using encoders with

Fixed Reference Marks. When the DISABLE REF soft

key is pressed, the evaluation routine is paused and

any reference marks that are crossed during encoder

movement are ignored. When the ENABLE REF soft key

is then pressed, the evaluation routine once again

becomes active and the next crossed reference mark

will be selected.

Once reference marks for all desired axes are

established, press NO REF soft key to cancel out of

routine. You do not have to cross over the reference

marks of all the encoders, only those that you need. If

all reference marks have been found the ND 522/523

will return to the DRO display screen automatically.

Help Screen

The integrated operating instructions provide

information and assistance in any situation. To call the

operating instructions:

Press the HELP soft key.

Information relevant to the current operation will be

displayed.

Use the UP/DOWN ARROW keys if the explanation is

spread over more than one screen page.

To view information on another topic:

Press the list of topics soft key.

Press the UP/DOWN ARROW keys to scroll through the

index.

Press the ENTER key to select the item you need.

To leave the operating instructions:

Press the Ckey.

If an encoder is setup without reference

marks, then the REF indicator will not be

displayed, and datums will be lost once

power is turned off.

If you do not cross over the reference marks,

ND 522/523 does not store the datum points.

This means that it is not possible to re-

establish the relationship between axis slide

positions and display values after a power

interruption (switch-off).

List of Topics under HELP mode

Datums

The workpiece drawing identifies a certain point on

the workpiece (usually a corner) as the absolute

datum and perhaps one or more other points as

relative datums.

The datum setting procedure establishes these points

as the origin of the absolute or relative coordinate

systems. The workpiece, which is aligned with the

machine axes, is moved to a certain position relative

to the tool and the display is set either to zero or to

another appropriate value(e.g., to compensate for tool

radius).

Datum Hard key

The easiest way to set datum points is to use the

ND 522/523's probing function when you probe the

workpiece with an edge of a tool.

Of course, you can also set datum points in the

conventional manner by touching the edges of the

workpiece, one after the other with a tool and

manually entering the tool positions as datum points.

The datum table can hold up to 10 datum points. In

most cases this will free you from having to calculate

the axis travel when working with complicated

workpiece drawings containing several datums.

Tool Hard Key

This hard key opens the tool table and provides access

to the TOOL form for entering a tool’s parameters.

The ND 522/523 can store up to 16 tools within the

tool table.

Graphic Positioning Aid

When you are traversing to display value zero (in the

incremental mode), ND 522/523 displays a graphic

positioning aid.

ND 522/523 displays the graphic positioning aid in a

narrow rectangle underneath the currently active axis.

Two triangular marks in the center of the rectangle

symbolize the nominal position you want to reach.

A small square symbolizes the axis slide. An arrow

indicating the direction appears in the square while

the axis is moving. Note that the square does not

begin to move until the axis slide is near the nominal

position.

Tool Table in Milling

kurzanleitung_innenteil.fm Seite 2 Donnerstag, 4. Oktober 2007 7:31 07

ND 522, ND 523

Kurzanleitung: Bedienung

3 Achstasten

Komplettes Benutzerhandbuch verfügbar unter www.heidenhain.de

Hinweise zur Dateneingabe

Mit den numerischen Tasten geben Sie Zahlen in

die Felder ein.

Mit der Taste ENTER bestätigen Sie die in einem Feld

vorgenommene Eingabe und kehren zum

vorherigen Bildschirm zurück.

Drücken Sie die Taste C, wenn Sie Einträge oder

Fehlermeldungen löschen oder zum vorherigen

Bildschirm zurückkehren wollen.

SOFTKEYS bezeichnen die verschiedenen Fräs- oder

Drehfunktionen. Diese Funktionen wählen Sie,

indem Sie die Softkey-Taste direkt unter dem

jeweiligen Softkey drücken. Die Softkey-Funktionen

sind auf zwei Bildschirm-Seiten aufgeteilt, die Sie

mit der NACH-LINKS-/NACH-RECHTS-Taste aufrufen.

Mit der NACH-LINKS-/NACH-RECHTS-Taste blättern

Sie durch die zwei Bildschirmseiten mit den

verfügbaren Softkey-Funktionen. Die Seite, auf der

Sie sich gerade befinden, wird in der Statusleiste

oben am Bildschirm angezeigt.

Mit der NACH-OBEN-/NACH-UNTEN-Taste bewegen

Sie den Cursor zwischen den Feldern einer

Eingabemaske und den Menüpunkten eines

Menüs. Wenn der Cursor den letzten Menüpunkt

eines Menüs erreicht hat, springt er automatisch an

den Anfang des Menüs zurück.

Übersicht über die im Bedienfeld integrierten

Funktionstasten

Taste

Seite 1 Funktion Symbol

INKREMENTAL/

ABSOLUT Schaltet zwischen

Restweg (inkremental)

und Istwert (absolut) um.

1/2 (NUR IM

MODUS

FRÄSEN)

Teilt die aktuelle Position

durch zwei.

RECHNER Öffnet die Rechner-

Funktionen.

BEZUGSPUNKT Öffnet die Eingabemaske

BEZUGSPUNKT, in der Sie

einen Bezugspunkt für

jede Achse festlegen

können.

WERKZEUG Öffnet die

WERKZEUGTABELLE.

LOCHKREIS Öffnet die Eingabemaske

LOCHKREIS. Die Positio-

nen der Bohrungen wer-

den für Fräsfunktionen

automatisch berechnet.

LOCHREIHE Öffnet die Eingabemaske

LOCHREIHE. Die Positio-

nen der Bohrungen wer-

den für Fräsfunktionen

automatisch berechnet.

Zahlenwerte eingeben

Taste ENTERAnzeigebereich Taste C

Softkeys – Tasten

unterhalb des

ND522/523-

Bildschirms, deren

Funktionen abhängig

vom zugeordneten Feld

auf dem Bildschirm

sind.

NACH-OBEN-/NACH-

UNTEN-Taste – u.a. zum

Einstellen des Farbkon-

trasts des Bildschirms

Funktionstasten

Werkzeug Vorschub Maßeinheit

Bezugs-

punkt Stoppuhr Betriebsarten

Hochfahren und Einrichten

Schalten Sie das Gerät mit dem Schalter auf

der Geräterückseite ein. Der erste Bildschirm

erscheint. (Dieser Bildschirm erscheint nur

beim ersten Einschalten nach Auslieferung.

Die folgenden Schritte wurden eventuell

bereits bei der Installation der Software

durchgeführt.)

Mit dem Softkey SPRACHE wählen Sie die

gewünschte Sprache.

Sie können entweder die Anwendung

FRÄSEN oder DREHEN wählen. Mit dem

Softkey ANWENDUNG [FRÄSEN/DREHEN]

schalten Sie zwischen den beiden Modi

um.

Dann wählen Sie die Anzahl der Achsen.

Wenn Sie mit Ihrer Eingabe fertig sind,

drücken Sie die Taste ENTER.

Die Anwendung können Sie später im Menü

SYSTEM EINRICHTEN unter ANWENDUNG

EINSTELLEN umschalten.

Der ND 522/523 ist jetzt betriebsbereit in der

Betriebsart Istwert. Hinter jeden aktiven Achse

erscheint ein blinkendes “REF”. Dies zeigt an, dass die

Referenzmarken-Auswertung durchgeführt werden

sollte.

Einrichten

Der ND 522/523 verfügt über die zwei folgenden

Menüs zum Einrichten der Betriebsparameter:

BEARBEITUNG EINRICHTEN und SYSTEM

EINRICHTEN. Mit den Parametern des Menüs

BEARBEITUNG EINRICHTEN passen Sie jede

Bearbeitung den spezifischen Anforderungen an. Im

Menü SYSTEM EINRICHTEN definieren Sie

Parameter für Messgerät, Anzeige und

Kommunikation. Das Menü BEARBEITUNG

EINRICHTEN rufen Sie mit dem Softkey EINRICHTEN

auf.

Parameter des Menüs BEARBEITUNG

EINRICHTEN

Mit der NACH-UNTEN/NACH-OBEN-Taste wählen Sie die

gewünschten Parameter aus und drücken ENTER, um

diese anzuzeigen und zu bearbeiten.

Parameter des Menüs SYSTEM EINRICHTEN

Das Menü SYSTEM EINRICHTEN rufen Sie auf, indem

Sie den Softkey EINRICHTEN und dann den Softkey

SYSTEM EINRICHTEN drücken. Die Parameter des

Menüs SYSTEM EINRICHTEN werden während der

Erstinstallation definiert und müssen normalerweise

nicht oft geändert werden. Deshalb sind die

Parameter des Menüs SYSTEM EINRICHTEN mit

einem Passwort geschützt: (95148).

Messgerät definieren

Mit dem Parameter MESSGERÄT DEF. legen Sie die

Auflösung und den Messgerät-Typ (Längen- oder

Winkelmessgerät), die Zählrichtung und den

Referenzmarken-Typ fest.

Anwendung einstellen

Mit dem Parameter ANWENDUNG EINSTELLEN

legen Sie die Anwendung fest, für die Sie die

Positionsanzeige benutzen wollen. Sie können

zwischen FRÄSEN und DREHEN wählen. Nach

Anwahl des Parameters ANWENDUNG EINSTELLEN zeigt

die Positionsanzeige u. a. den Softkey

VOREINSTELLUNG am Bildschirm an. Mit diesem

Softkey setzen Sie die Konfigurationsparameter

(basierend auf der Anwendung Fräsen oder Drehen)

auf ihre Voreinstellung zurück.

Seitenanzeige

Setzen/Nullen

Achsbezeich-

nung

Referenzmar-

ken-Anzeige

Softkey-

Funktionen

Anzeigebe-

reich

Grafische

Positionierhilfe

Übersicht über die Softkeys und

deren Funktionen

Die Softkey-Funktionen sind auf zwei

Bildschirmseiten aufgeteilt, durch die Sie mit der

NACH-LINKS/NACH-RECHTS-Taste blättern können.

Die Seitenanzeige in der Statusleiste zeigt die Anzahl

der Seiten und die Seite an, auf der Sie sich gerade

befinden (markierte Seite). Zu jedem Softkey können

genauere Informationen aufgerufen werden. - siehe

oben -

Taste

Seite 1 Funktion Symbol

SCHRÄGE

FRÄSEN ODER

VEKTORKOMPON

ENTEN

Öffnet die Eingabemaske

SCHRÄGE FRÄSEN im

Modus Fräsen, oder die

Eingabemaske VEKTOR-

KOMPONENTEN im

Modus Drehen.

BOGEN FRÄSEN

ODER

KEGELRECHNER

Öffnet die Eingabemaske

BOGEN FRÄSEN im

Modus Fräsen, oder die

Eingabemaske

KEGELRECHNER im

Modus Drehen.

Softkeys auf

Seite 1 Softkey-Funktion Softkey-

Symbol

HILFE Öffnet die Online-Hilfe.

INCH/MM Schaltet zwischen der

Anzeige der

Positionswerte in Inch

oder Millimeter um.

RADIUS/

DURCHMESSER Schaltet zwischen der

Anzeige der

Positionswerte als Radius

oder Durchmesser um

(nur im Modus Drehen

verfügbar).

SETZEN/

NULLEN Schaltet zwischen den

Funktionen Setzen und

Nullen um. Verwendung

mit entsprechenden

Achstasten.

Softkeys auf

Seite 2 Softkey-Funktion Softkey-

Symbol

EINRICHTEN Öffnet das Menü

BEARBEITUNG

EINRICHTEN und stellt

den Softkey SYSTEM

EINRICHTEN zur

Verfügung.

REF FREIGABE Betätigen, wenn eine

Referenzmarke ermittelt

werden soll.

Deutsch

kurzanleitung_innenteil.fm Seite 1 Donnerstag, 4. Oktober 2007 9:23 09

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{+49 (8669) 31-0

|+49 (8669) 50 61

E- ail: [email protected]

www.he denha n.de

Betriebsarten

Der ND 522/523 verfügt über zwei Betriebsarten:

Restweg (INKREMENTAL) und Istwert (ABSOLUT). Die

Betriebsart Restweg (in diesem Handbuch als

inkremental bezeichnet) ermöglicht das Anfahren der

Sollpositionen durch "Fahren auf Null". Auch wenn Sie

im Inkrementalmodus arbeiten, können Sie absolute

oder inkrementale Koordinaten eingeben. In der

Betriebsart Istwert (in diesem Handbuch als absolut

bezeichnet) wird die aktuelle Istposition des

Werkzeugs bezogen auf den aktiven Bezugspunkt

angezeigt. In dieser Betriebsart wird die Achse

verfahren bis der Anzeigewert der gewünschten

Sollposition entspricht.

Wenn Sie sich im Absolutmodus befinden und die

Anwendung Fräsen aktiv ist, ist nur der Längenversatz

des Werkzeugs wirksam. In der Betriebsart Restweg

werden sowohl Radius- als auch Längenversatz zur

Berechnung des Restwegs zur gewünschten

Sollposition benutzt, bezogen auf die Schneide des

sich im Einsatz befindenden Werkzeugs. Wenn sich

der ND 522/523 im Modus Drehen befindet, sind alle

Arten von Werkzeugversatz sowohl in der Betriebsart

Istwert als auch Restweg aktiv.

Mit der im Bedienfeld integrierten Taste INK/ABS

schalten Sie zwischen den beiden Betriebsarten um.

Bei der dreiachsigen Ausführung der Positionsanzeige

bietet Ihnen die Funktion Achskopplung die

Möglichkeit, die Z-Achsen zu koppeln.

Lochkreis und Lochreihe (Fräsen)

Wählen Sie die gewünschte Funktion, indem Sie die

Taste LOCHKREIS oder LOCHREIHE drücken und geben

Sie die erforderlichen Daten ein. Diese Daten können

Sie in der Regel problemlos aus der Werkstück-

Zeichnung entnehmen (z.B. Bohrtiefe, Anzahl der

Bohrungen, etc.). Der ND 522/523 berechnet die Lage

aller Bohrungen und zeigt das Bohrbild grafisch am

Bildschirm an. In der Grafikansicht können Sie vor der

Bearbeitung prüfen, ob das Bohrbild wie gewünscht

berechnet wurde. Die Grafikansicht ist außerdem

hilfreich, wenn Sie Bohrungen direkt auswählen,

einzeln ausführen oder überspringen wollen.

Softkey RX(Radius/Durchmesser)

In der Werkstück-Zeichnung sind Drehteile in

der Regel mit dem Durchmesser bemaßt. Der

ND 522/523 kann sowohl die Durchmesser- als

auch die Radius-Werte anzeigen. Wenn die

Positionsanzeige für eine Achse den Durchmesser

anzeigt, erscheint hinter dem Positionswert das

Symbol (¬).

Beispiel:

Radius-Anzeige Position 1 X = 20 mm

Durchmesser-Anzeige Position 1 X = ¬40 mm

Mit dem Softkey Rxkönnen Sie zwischen der Radius-

und Durchmesseranzeige umschalten.

Ist-Position I, Soll-Position S und Restweg R

ND 522, ND 523

Kurzanleitung: Funktionen

Auswertung der Referenzmarken

Mit der REF-Automatik ermittelt der ND 522/523

automatisch wieder die Zuordnung zwischen den

Achsschlitten-Positionen und Anzeigewerten, die Sie

zuletzt vor dem Ausschalten festgelegt haben.

Wenn Ihr Messgerät Referenzmarken besitzt, blinkt

die Anzeige REF. Sobald Sie die Referenzmarken

überfahren haben, hört die REF-Anzeige auf zu

blinken.

Arbeiten ohne Referenzmarken-Auswertung

Sie können den ND 522/523 auch nutzen, ohne vorher

die Referenzmarken zu überfahren. Drücken Sie den

Softkey KEIN REF, wenn Sie die Referenzmarken nicht

überfahren wollen, und arbeiten Sie weiter.

Sie können die Referenzmarken auch noch zu einem

späteren Zeitpunkt überfahren, falls Sie später

Bezugspunkte definieren wollen, die sich nach einer

Stromunterbrechung wiederherstellen lassen.

Drücken Sie den Softkey REF FREIGABE, wenn Sie die

Referenzmarken-Auswertung aktivieren wollen.

Funktion REF FREIGABE/DEAKTIVIEREN

Der zwischen REF FREIGABE/DEAKTIVIEREN umschalt-

bare Softkey steht während der Referenzmarken-Aus-

wertung zur Verfügung und ermöglicht es dem Benut-

zer, eine bestimmte Referenzmarke auf dem

Messgerät zu wählen. Das ist wichtig, wenn Sie

Messgeräte mit festen Referenzmarken verwenden.

Wenn Sie den Softkey REF DEAKTIVIEREN drücken,

unterbricht die Positionsanzeige die Referenzmarken-

Auswertung und ignoriert alle Referenzmarken, die

überfahren werden. Wenn Sie danach den Softkey

REF FREIGABE drücken, aktiviert die Positionsanzeige

die Referenzmarken-Auswertung wieder und wählt

die nächste überfahrene Referenzmarke.

Sobald Sie die Referenzmarken für alle gewünschten

Achsen ermittelt haben, beenden Sie die Referenz-

marken-Auswertung, indem Sie den Softkey KEIN REF

drücken. Das Überfahren der Referenzmarken muss

nicht für alle, sondern nur für diejenigen Messgeräte

durchgeführt werden, die Sie benötigen. Sobald alle

Referenzmarken ermittelt wurden, kehrt der

ND 522/523 automatisch zum Bildschirm mit der

Anzeige der Achspositionen zurück.

Online-Hilfe

Die integrierte Benutzer-Anleitung hilft Ihnen in jeder

Situation mit den passenden Informationen.

Integrierte Benutzer-Anleitung aufrufen:

Drücken Sie den Softkey HILFE.

Am Bildschirm werden Informationen zu dem

Vorgang angezeigt, den Sie gerade bearbeiten.

Mit der NACH-OBEN/NACH-UNTEN-Taste können Sie

durch das Thema blättern, wenn es auf mehreren

Bildschirm-Seiten erklärt wird.

Informationen zu einem anderen Thema anzeigen:

Drücken Sie den Softkey THEMEN-LISTE.

Benutzen Sie die NACH-OBEN/NACH-UNTEN-TASTE,

wenn Sie durch das Verzeichnis blättern wollen.

Drücken Sie ENTER, wenn Sie sich ein Thema

anzeigen lassen wollen.

Integrierte Benutzer-Anleitung beenden:

Drücken Sie die Taste C.

Falls ein Messgerät keine Referenzmarken

besitzt, erscheint die Anzeige REF nicht am

Bildschirm und alle gesetzten Bezugspunkte

gehen beim Ausschalten der

Positionsanzeige verloren.

Wenn Sie die Referenzmarken nicht überfah-

ren haben, speichert der ND 522/523 die

gesetzten Bezugspunkte nicht. Das bedeu-

tet, dass sich die Zuordnungen zwischen den

Achsschlitten-Positionen und Anzeigewer-

ten nach einer Stromunterbrechung (Aus-

schalten) nicht wiederherstellen lassen.

Themen-Liste der Online-Hilfe

Bezugspunkte

Die Werkstückzeichnung gibt einen bestimmten

Punkt des Werkstücks (meist eine Werkstückecke)

als absoluten Bezugspunkt und eventuell einen

weiteren oder mehrere weitere Punkte als relative

Bezugspunkte vor.

Beim Bezugspunkt-Setzen wird diesen

Bezugspunkten der Ursprung des absoluten

Koordinatensystems bzw. der relativen

Koordinatensysteme zugeordnet. Das auf die

Maschinenachsen ausgerichtete Werkstück wird in

eine bestimmte Position relativ zum Werkzeug

gebracht und die Achsanzeigen entweder auf Null

oder den entsprechenden Positionswert (z. B. um den

Werkzeugsradius zu berücksichtigen) gesetzt.

Taste BEZUGSPUNKT

Bezugspunkte setzen Sie am einfachsten mit den

Antastfunktionen des ND 522/523, wenn Sie das

Werkstück mit einem Werkzeug ankratzen.

Natürlich können Sie auch ganz konventionell eine

Werkstück-Kante nach der anderen mit einem

Werkzeug ankratzen und die Werkzeug-Position als

Bezugspunkt eingeben. In der Bezugspunkt-Tabelle

können bis zu 10 Bezugspunkte gespeichert werden.

Dadurch entfallen die meisten Fahrweg-

Berechnungen, wenn Sie nach komplizierten

Werkstückzeichnungen mit mehreren Bezugspunkten

arbeiten.

Taste Werkzeug

Diese Taste öffnet die Werkzeug-Tabelle und

ermöglicht Ihnen den Zugriff auf die Eingabemaske

WERKZEUG, in die Sie die Parameter des Werkzeugs

eingeben können. Der ND 522/523 speichert bis zu

16 Werkzeuge in der Werkzeug-Tabelle.

Grafische Positionierhilfe

Beim „Fahren auf Null“ (im Inkrementalmodus)

unterstützt Sie der ND 522/523, indem er eine

grafische Positionierhilfe einblendet.

Der ND 522/523 zeigt die grafische Positionierhilfe in

einem schmalen rechteckigen Kasten unter der Achse

an, die Sie auf Null fahren. Zwei dreieckige Marken in

der Mitte des Kastens symbolisieren die

anzufahrende Soll-Position.

Ein kleines Quadrat symbolisiert den Achsschlitten.

Während Sie die Achse verfahren, erscheint im

Quadrat ein Richtungspfeil. Das Quadrat selbst

bewegt sich erst, wenn der Achsschlitten sich in der

Nähe der Soll-Position befindet.

Werkzeug-Tabelle für Fräsbearbeitungen

kurzanleitung_innenteil.fm Seite 2 Donnerstag, 4. Oktober 2007 9:23 09

ND 522, ND 523

Guide d'initiation rapide: Utilisation

3 touches d'axes

Manuel d'utilisation complet disponible sous www.heidenhain.fr

Remarques sur l'introduction des

données

Avec les touches numériques, vous introduisez des

nombres dans les champs.

Avec la touche ENTER, vous validez les données

introduites dans un champ et retournez à l'écran

précédent.

Pour effacer les données introduites ou les

messages d'erreur ou pour retourner à l'écran

précédent, appuyez sur la touche C.

Les SOFTKEYS indiquent les différentes fonctions de

fraisage et de tournage. Vous sélectionnez ces

fonctions en appuyant sur la touche de softkey

située directement sous la softkey correspondante.

Les fonctions de softkeys sont éventuellement

réparties sur deux pages d'écran que vous appelez

à l'aide de la touche fléchée VERS LA GAUCHE/VERS

LA DROITE.

La touche fléchée VERS LA GAUCHE/VERS LA DROITE

vous permet de feuilleter ces deux pages d'écran

qui contiennent les fonctions de softkeys

disponibles. La page en cours est affichée dans la

barre d'état en haut de l'écran.

Avec la touche fléchée VERS LE HAUT/VERS LE BAS,

vous déplacez le curseur entre les différents

champs d'un masque d'introduction et entre les

sous-menus d'un même menu. Lorsque le curseur

a atteint le dernier sous-menu, il retourne

automatiquement au début du menu.

Vue d'ensemble des touches de fonctions

intégrées dans le pupitre

Touche

Page 1 Fonction Symbole

INCREMENTAL/

ABSOLU Commute entre les

modes Chemin restant

(en incrémental) et Valeur

effective (en absolu)

1/2 (MODE

FRAISAGE

SEULEMENT)

Divise par deux la position

actuelle.

CALCULATRICE Ouvre les fonctions de

calculs.

POINT

D'ORIGINE Ouvre le masque POINT

D'ORIGINE dans lequel

vous initialisez le point

d'origine sur chaque axe.

OUTIL Ouvre le TABLEAU

D'OUTILS.

MOTIF

CIRCULAIRE Ouvre le masque MOTIF

CIRCULAIRE. Les

positions des trous sont

calculées

automatiquement pour le

fraisage.

Pavé numérique

Touche ENTERPlage

d'affichage Touche C

Softkeys – Touches en

bas de l'écran du

ND 522/523 et dont les

fonctions dépendent du

champ correspondant

affiché à l'écran. Touches VERS LE HAUT/

LE BAS – entre autres,

pour régler le contraste de

l'écran

Touches de fonction

Outil Avance Unité de mesure

Point

d'origine Chronomètre Modes de

fonctionnement

Démarrage et configuration

Allumez l'appareil en appuyant sur le

commutateur sur la face arrière. L'écran

initial apparaît. Cet écran ne s'affiche qu'au

premier démarrage suivant la livraison. Il est

possible que les étapes suivantes aient été

exécutées lors de la mise en service du

logiciel.

Avec la softkey LANGUE, sélectionnez la

langue désirée.

Vous pouvez choisir soit l'application

FRAISAGE, soit TOURNAGE. Utilisez la softkey

APPLIC. [FRAISAGE/TOURNAGE] pour

commuter entre les deux applications.

Sélectionnez ensuite le nombre d'axes.

Lors vous avez terminé l'introduction des

données, appuyez sur la touche ENTER.

Par la suite, vous pouvez changer

d'application dans le menu PARAMETRER

SYSTEME, sous CONFIGURER

COMPTEUR.

Le ND 522/523 est maintenant en service et en mode

Valeur effective. Derrière chaque axe actif, l'affichage

“REF” clignote. Cela indique que vous devez procéder

à l'exploitation des marques de référence.

Paramètres

Le ND 522/523 propose les deux menus suivants pour

configurer les paramètres de fonctionnement:

PARAMETRER USINAGE et PARAMETRER

SYSTEME. Les paramètres du menu PARAMETRER

USINAGE vous permettent d'adapter les données

spécifiques à chaque opération d'usinage. Dans le

menu PARAMETRER SYSTEME, vous définissez les

paramètres du système de mesure, de l'affichage et

de la communication. Appelez le menu PARAMETRER

USINAGE avec la softkey PARAMETRES.

Paramètres du menu PARAMETRER USINAGE

Avec la touche fléchée VERS LE BAS/VERS LE HAUT,

vous sélectionnez les paramètres désirés et appuyez

ensuite sur ENTER pour les afficher et les éditer.

Unité de mesure

Dans le masque UNITE DE MESURE, vous définissez

l'unité de mesure ainsi que les formats dans lesquels

vous désirez travailler. Ces paramètres sont activés

lorsque vous démarrez la visualisation de cotes.

Inch/MM – Les valeurs sont introduites et affichées

avec l'unité de mesure indiquée dans le champ

LINEAIRE. Appuyez sur la softkey INCH/MM pour

choisir entre Inch (pouces) et millimètres. Et ce,

aussi bien en mode Incrémental qu'en mode

Absolu.

Valeur décimale, radians ou degrés/minutes/

secondes (DMS) – L'affichage et l'introduction des

angles ont lieu dans le champ ANGULAIRE.

Choisissez entre les trois softkeys VALEUR

DECIMALE, RADIANS ou DMS.

Paramètres du menu PARAMETRER SYSTEME

Vous appelez le menu PARAMETRER SYSTEME avec

la softkey PARAMETRES, puis la softkey PARAM. SYSTEME.

Les paramètres du menu PARAMETRER SYSTEME

sont définis lors de l'installation initiale et sont

rarement modifiés. C'est pourquoi les paramètres de

ce menu sont protégés par un mot de passe: (95148).

Définir le système de mesure

Le paramètre DEF. SYST. MESURE définit la

résolution, le système de mesure (linéaire/angulaire),

le sens de comptage et les marques de référence.

Configurer le compteur

Le menu CONFIGURER COMPTEUR vous permet de

définir l'application du ND 522/523. Choisissez entre

FRAISAGE et TOURNAGE. Lorsque vous appelez le

menu CONFIGURER COMPTEUR, la visualisation de cotes

affiche entre autres la softkey CONFIG. DEFAUT.

Celle-ci vous permet de réinitialiser les paramètres de

configuration (basés sur l'application Fraisage ou

Tournage) aux valeurs par défaut.

Affichage pages

Initialisation/remise

à zéro

Désignation

de l'axe

Affichage

marque de

référence

Fonctions des

softkeys

Plage

d'affichage

Curseur

graphique de

positionnement

Vue d'ensemble des softkeys et de

leurs fonctions

Les fonctions des softkeys sont réparties sur deux

pages d'écran que vous pouvez parcourir à l'aide de la

touche fléchée VERS LA DROITE/VERS LA GAUCHE.

L'affichage des pages dans la barre d'état indique le

nombre de pages ainsi que la page sur laquelle vous

vous trouvez actuellement (page marquée). Vous

pouvez appeler des informations plus détaillées sur

chaque softkey. Cf. ci-dessus.

Touche

Page 1 Fonction Symbole

MOTIF

LINÉAIRE Ouvre le masque MOTIF

LINEAIRE. Les positions

des trous sont calculées

automatiquement pour

le fraisage.

FRAISAGE

OBLIQUE OU

VECTORISATION

Ouvre le masque

FRAISAGE OBLIQUE en

mode Fraisage ou bien

VECTORISATION en

mode Tournage.

FRAISER UN

ARC OU

CALCULATRICE

DE CONE

Ouvre le masque

FRAISER UN ARC en

mode Fraisage ou bien

CALCULATRICE DE

CONE en mode

Tournage.

Softkeys de

la page 1 Fonction de softkey Symbole

softkey

AIDE Ouvre l'aide en ligne.

INCH/MM Commute entre

l’affichage en Inch ou mm

pour les valeurs de

position.

RAYON/

DIAMETRE Commute entre

l'affichage du rayon ou du

diamètre pour les valeurs

de position (seulement en

mode Tournage).

INIT/RAZ Commute entre les

fonctions Initialisation et

Remise à zéro. Utilisation

avec les touches d’axes

correspondantes.

Softkeys de

la page 2 Fonction de softkey Symbole

softkey

PARAMETRES Ouvre le menu

PARAMETRER USINAGE

et propose la softkey

PARAM. SYSTEME

VALIDER REF Appuyez sur cette softkey

si vous désirez identifier

une marque de référence.

Français

kurzanleitung_innenteil.fm Seite 1 Donnerstag, 4. Oktober 2007 9:26 09

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{+49 (8669) 31-0

|+49 (8669) 50 61

E- ail: [email protected]

www.he denha n.de

Modes de fonctionnement

Le ND 522/523 dispose de deux modes de

fonctionnement: Chemin restant (INCRÉMENTAL) et

Valeur effective (ABSOLU). Le mode Chemin restant

(désigné dans ce Manuel sous le terme incrémental)

permet d'atteindre les positions nominales au moyen

d'un "déplacement vers zéro". Même si vous travaillez

en mode incrémental, vous pouvez introduire des

coordonnées absolues ou incrémentales. En mode

Valeur effective (signalé dans ce Manuel sous le

terme absolu), la position effective actuelle de l'outil

se réfère au point d'origine actif. Dans ce mode, l'axe

est déplacé jusqu'à ce que la valeur affichée

corresponde à la position nominale souhaitée.

Dans l'application Fraisage, si vous êtes en mode

Absolu, seul le décalage de longueur de l'outil est

actif. En mode Chemin restant, la visualisation de

cotes utilise aussi bien le décalage de longueur que

celui du rayon pour calculer le chemin restant à

parcourir jusqu'à la position nominale; il se réfère à la

dent de l'outil en cours d'utilisation. Lorsque le

ND 522/523 est dans l'application Tournage, tous les

types de décalages d'outil sont actifs et ce, aussi bien

en mode Valeur effective qu'en mode Chemin restant.

La touche ABS/INC du pupitre vous permet de

commuter entre les deux modes de fonctionnement.

Dans la version 3 axes de la visualisation de cotes,

vous pouvez coupler les axes Z grâce à la fonction

Couplage d’axes.

Motif circulaire et linéaire

(Fraisage)

Sélectionnez la fonction désirée en appuyant sur la

touche MOTIF CIRCULAIRE ou MOTIF LINEAIRE et

introduisez ensuite les données nécessaires. En règle

générale, vous pouvez sans aucun problème prélever

ces données à partir du plan de la pièce (par exemple,

profondeur de perçage, nombre de trous, etc.). Le

ND 522/523 calcule la position de tous les trous et

affiche à l'écran le motif de trous sous forme

graphique. Avant l'usinage, la fonction graphique

permet de contrôler si le motif de trous a été calculé

de la manière voulue. Le graphisme est également

très utile pour sélectionner directement des trous, en

exécuter individuellement ou en occulter certains.

Softkey RX(rayon/diamètre)

Sur les plans de pièces, les pièces de tournage sont

généralement cotées avec le diamètre. Le ND 522/

523 peut afficher soit le diamètre, soit le rayon. Si la

visualisation de cotes affiche le diamètre pour un axe,

le symbole (¬) apparaît derrière la valeur de position.

Exemple:

Affichage du rayon, position 1 X = 20 mm

Affichage du diamètre, position 1 X = ¬40 mm

Pour commuter entre l'affichage du rayon et celui du

diamètre, appuyez sur la softkey Rx.

Position effective I, position nominale S et chemin

restant R

ND 522, ND 523

Guide d'initiation rapide: Fonctions

Exploitation marques de référence

Grâce à l'automatisme REF, le ND 522/523 rétablit

automatiquement les relations entre la position du

chariot et les valeurs d'affichage que vous aviez

précédemment définies.

Si votre système de mesure est équipé de marques

de référence, l'affichage REF clignote. Dès que vous

avez franchi les marques de référence, l'affichage REF

arrête de clignoter.

Travailler sans exploiter les marques de référence

Vous pouvez aussi utiliser le ND 522/523 sans avoir

franchi les marques de référence. Appuyez sur la

softkey AUCUNE REF si vous ne désirez pas franchir les

marques de référence et continuez à travailler.

Mais vous pouvez les franchir ultérieurement pour

définir des points d'origine de manière à les rétablir

après une coupure d'alimentation. Appuyez sur la

softkey VALIDER REF. si vous désirez activer

l'exploitation des marques de référence.

Fonction VALIDER REF/DESACTIVER REF

La softkey VALIDER REF/DESACTIVER REF est

disponible lors de l'exploitation des marques de

référence et permet de sélectionner sur le système

de mesure une marque de référence donnée. Ceci est

important si vous utilisez des systèmes de mesure

avec marques de référence fixes. Lorsque vous

appuyez sur la softkey DESACTIVER REF, la visualisation

de cotes interrompt l'exploitation des marques de

référence et ignore toutes les marques de référence

franchies. Si vous appuyez ensuite sur la softkey

VALIDER REF, la visualisation de cotes réactive

l'exploitation des marques de référence et

sélectionne la prochaine marque de référence

franchie.

Dès que vous avez déterminé l'ensemble des

marques de référence sur tous les axes souhaités,

vous achevez l'exploitation des marques de référence

en appuyant sur la softkey AUCUNE REF. Vous n'avez

pas à franchir les marques de référence pour tous les

systèmes de mesure, mais uniquement pour ceux

dont vous avez besoin. Dès que toutes les marques

de référence ont été définies, le ND 522/523 retourne

automatiquement à l'écran de l'affichage des

positions sur les axes.

Aide en ligne

Le mode d'emploi intégré vous aide dans chaque

situation en vous apportant les informations

adéquates. Appeler le mode d'emploi intégré:

Appuyez sur la softkey AIDE.

L'écran affiche des informations sur l'opération en

cours.

Parcourez avec la touche fléchée VERS LE HAUT/

VERS LE BAS si la rubrique est expliquée sur

plusieurs pages d'écran.

Afficher les informations sur une autre rubrique:

Appuyez sur la softkey LISTE DES RUBRIQUES.

Utilisez la touche fléchée VERS LE HAUT/VERS LE BAS

si vous désirez parcourir le répertoire.

Appuyez sur ENTER pour afficher une rubrique.

Fermez le mode d'emploi intégré:

Appuyez sur la touche C.

Si un système de mesure n'est dispose pas

de marques de référence, l'affichage REF

n'apparaît pas sur l'écran et tous les points

d'origine initialisés sont perdus au moment

où la visualisation de cotes est mise hors

tension.

Si vous n'avez pas franchi les marques de

référence, le ND 522/523 ne mémorise pas

les points d'origine initialisés. Cela signifie

qu'après une coupure d'alimentation (arrêt

de l'appareil), vous ne pourrez pas rétablir les

relations entre les positions des chariots et

les valeurs d'affichage.

Liste des rubriques de l'aide en ligne

Points d'origine

Le plan de la pièce prend un point donné de celle-ci (le

plus souvent, un coin) comme point d'origine absolu

et, éventuellement, un ou plusieurs autres points

comme points d'origine relatifs.

La procédure d'initialisation des points d'origine

permet de leur affecter l'origine du système de

coordonnées absolues ou relatives. La pièce alignée

par rapport aux axes de la machine est ainsi amenée à

une certaine position relative par rapport à l'outil; les

affichages des axes sont présélectionnés, soit à zéro,

soit à la valeur de position correspondante (par

exemple, pour tenir compte du rayon d'outil).

Touche POINT D'ORIGINE

Le plus simple pour initialiser les points d'origine est

d'utiliser les fonctions de palpage du ND 522/523 si

vous affleurez la pièce avec un outil.

Naturellement et de manière très conventionnelle,

vous pouvez affleurer les arêtes de la pièce les unes

après les autres avec un outil, puis introduire la

position de l'outil comme point d'origine. On peut

mémoriser jusqu'à 10 points d'origine dans le tableau

de points d'origine. Ceci permet d'éviter la plupart des

calculs de courses lorsque vous travaillez avec

plusieurs points d'origine et à partir de plans

complexes.

Touche Outil

Cette touche ouvre le tableau d'outils et vous permet

d'accéder au masque d'introduction OUTIL pour

introduire les paramètres de l'outil. Le ND 522/523

peut enregistrer jusqu’à 16 outils dans le tableau

d'outils.

Curseur graphique de

positionnement

Lors du „déplacement vers zéro“ (en mode

Incrémental), le ND 522/523 vous aide en affichant un

curseur graphique de positionnement.

Le ND 522/523 affiche le curseur graphique de

positionnement à l'intérieur d'une petite case

rectangulaire au-dessous de l'axe que vous déplacez

vers zéro. Deux marques triangulaires au centre de la

case symbolisent la position nominale à atteindre.

Un petit carré symbolise le chariot de l'axe. Pendant le

déplacement de l'axe, une flèche apparaît dans le

carré. Le carré lui-même ne se déplace que lorsque le

chariot se trouve à proximité de la position nominale.

Tableau d'outils pour opérations de fraisage

kurzanleitung_innenteil.fm Seite 2 Donnerstag, 4. Oktober 2007 9:26 09

ND 522, ND 523

Guida rapida: funzionamento

Tasti per la

selezione degli assi

Il manuale operativo completo è disponibile al sito www.heidenhain.de

Istruzioni per l’immissione di dati

Utilizzare la tastiera numerica per inserire i valori

numerici all'interno di ciascun campo.

Premere il tasto ENTER per confermare l’immissione

eseguita in un campo e ritornare alla maschera

precedente.

Premere il tasto Cper cancellare valori immessi e

messaggi di errore o per ritornare alla maschera

precedente.

I SOFTKEY visualizzano le diverse funzioni di fresatura

o tornitura che si selezionano premendo

direttamente il softkey corrispondente sotto il

relativo label. Sono disponibili 2 pagine di funzioni

softkey selezionabili utilizzando i tasti FRECCIA A

SINISTRA/A DESTRA.

I tasti FRECCIA A SINISTRA/A DESTRA consentono di

visualizzare le pagine 1 e 2 delle funzioni softkey

selezionabili. La pagina attualmente selezionata è

indicata nella barra di stato sul bordo superiore della

maschera.

Utilizzare i tasti FRECCIA SU/GIÙ per spostare il

cursore tra i campi di una maschera e le opzioni di

un menu. Una volta raggiunta l’ultima opzione del

menu, il cursore ritorna sulla prima.

Panoramica dei tasti delle funzioni generali

Pagina tasti 1 Tasti funzione Simbolo

tasto

INCREMENTALE/

ASSOLUTA Commuta la

visualizzazione tra le

modalità operative

Percorso residuo

(Incrementale)/Valore

reale (Assoluta)

1/2 (SOLO

FRESARE) Divide la posizione

attuale per due

CALCOLATRICE Apre le funzioni della

calcolatrice

ORIGINE Apre la maschera

ORIGINE per impostare

l’origine di ciascun asse

UTENSILE Apre la TABELLA

UTENSILI

CORONA DI

FORI Apre la maschera

CORONA DI FORI, che

calcola le posizioni dei

fori per applicazioni di

fresatura

SERIE DI FORI Apre la maschera SERIE

DI FORI, che calcola le

posizioni dei fori per

applicazioni di fresatura

Tastiera numerica

Tasto ENTERArea di

visualizzazione Tasto C

Softkey: barra di tasti

presente sotto lo

schermo dell’ND 522/

523 le cui funzioni

variano secondo i campi

associati visualizzati

sullo schermo

Tasti freccia su/giù: sono

utilizzati anche per

regolare il contrasto dello

schermo

Tasti funzione

Utensile Avanzamento Unità di misura

Origine Cronometro Modalità operative

Accensione e configurazione

Accendere il visualizzatore (con l'interruttore

posizionato sul retro del visualizzatore).Viene

visualizzata la schermata iniziale che appare

unicamente alla prima accensione. Le opera-

zioni successive dovrebbero essere già state

eseguite in fase di installazione del software.

Selezionare la lingua desiderata premendo

il softkey LINGUA.

Selezionare l’applicazione richiesta tra

FRESARE e TORNIRE. Il softkey APPLIC.

[FRESARE/TORNIRE] consente di

selezionare una o l’altra applicazione.

Selezionare quindi il numero di assi

richiesto. Una volta completata

l’immissione, premere il tasto ENTER.

Se necessario, l'applicazione potrà essere

successivamente modificata nel menu

CONFIG. DI SISTEMA in IMPOSTAZ.

APPLICATIVE.

L’ND 522/523 è ora pronto per lavorare in modalità

Assoluta. Accanto ad ogni asse attivo lampeggia

l’indicazione REF. È quindi possibile eseguire il

rilevamento degli indici di riferimento.

Configurazione

L’ND 522/523 dispone di due menu per configurare i

parametri operativi: CONFIG. LAVORAZIONE e

CONFIG. DI SISTEMA. I parametri del menu CONFIG.

LAVORAZIONE consentono di adeguare i requisiti

specifici di ciascuna lavorazione. Il menu CONFIG. DI

SISTEMA consente di definire i parametri di sistema di

misura e display. Il menu CONFIG. LAVORAZIONE si

seleziona premendo il softkey CONFIGURAZIONE.

Menu CONFIG. LAVORAZIONE

Per visualizzare e modificare i parametri del menu

CONFIG. LAVORAZIONE utilizzare i tasti FRECCIA SU/

GIÙ evidenziando i parametri desiderati e premere il

tasto ENTER.

Unità di misura

La maschera UNITÀ DI MISURA consente di

specificare l'unità e il formato desiderati per la

visualizzazione. Queste impostazioni sono attive

all'accensione del visualizzatore.



POLLICI/MM – I valori misurati vengono visualizzati

e immessi nell'unità di misura selezionata nel campo

LINEARE. Selezionare l’unità di misura tra pollici e

millimetri premendo il softkey

POLLICI/MM

. L’unità di

misura può essere selezionata premendo il softkey

POLLICI/MM

in modalità Incrementale o Assoluta.

Gradi decimali, Radianti o Gradi/minuti/secondi

(GMS) – Il campo ANGOLARE definisce il modo in

cui gli angoli vengono visualizzati e immessi nelle

maschere. Selezionare tra GRADI DECIMALI,

RADIANTI o DMS utilizzando il relativo softkey.

Menu CONFIG. DI SISTEMA

Il menu CONFIG. DI SISTEMA si richiama premendo il

softkey CONFIGURAZIONE e quindi il softkey CONFIG.

SISTEMA. I parametri del menu CONFIG. DI SISTEMA

vengono definiti nella fase iniziale dell’installazione e,

di solito, non cambiano di frequente. Per tale ragione i

parametri del menu CONFIG. DI SISTEMA sono

protetti da password (95148).

Configurazione del sistema di misura

Il parametro CONFIG. SIS. MISURA consente di

impostare la risoluzione e il tipo (lineare o angolare), la

direzione di conteggio e il tipo di indice di riferimento.

Impostazioni applicative

Il parametro IMPOSTAZ.APPLICATIVE consente di

definire l'applicazione per la quale utilizzare il

visualizzatore di quote. Le opzioni disponibili sono

FRESARE o TORNIRE. Dopo aver selezionato il

parametro IMPOSTAZ.APPLICATIVE, l’ND 522/523

visualizza tra gli altri sullo schermo il softkey

PREIMPOSTAZIONI. Una volta premuto il softkey, i

parametri di configurazione (per fresatura o tornitura)

vengono ripristinati alle relative preimpostazioni.

Indicazione pagina

Seleziona/Zero

Denominazione

asse

Simbolo REF

Funzioni

softkey

Area di

visualizzazione

Aiuto grafico di

posizionamento

Panoramica delle funzioni dei

softkey POS

Le funzioni dei softkey sono distribuite su due pagine

nello schermo. Premere i tasti freccia a sinistra/a

destra per selezionare ciascuna pagina. L’indicazione

della pagina nella barra di stato mostra la direzione di

scorrimento e quella scura segnala la pagina

attualmente visualizzata. Per ogni softkey è

disponibile una pagina di riferimento per informazioni

supplementari. Vedere sopra.

Pagina

tasti 1 Tasti funzione Simbolo

tasto

FRESATURA

INCLINATA O

VECTORING

Apre la maschera

FRESATURA INCLINATA

per applicazioni di

fresatura o la maschera

VECTORING per

applicazioni di tornitura

ARCO DI

FRESATURA O

CALCOLATORE

DI CONICITÀ

Apre la maschera ARCO

DI FRESATURA per

applicazioni di fresatura o

la maschera

CALCOLATORE

CONICITÀ per

applicazioni di tornitura

Pagina

softkey 1 Funzione softkey Simbolo

softkey

GUIDA Apre le istruzioni

operative integrate

POLLICI/MM Commuta l’unità di

misura tra pollici e

millimetri

RAGGIO/

DIAMETRO Commuta tra la

visualizzazione raggio e

diametro. Questa

funziona è riservata per

le applicazioni di

tornitura.

SELEZIONA/ZERO Commuta tra le

funzioni Seleziona e

Zero e viene impiegato

con i singoli tasti asse

Pagina

softkey 2 Funzione softkey Simbolo

softkey

CONFIGURAZIONE Apre il menu CONFIG.

LAVORAZIONE e

visualizza il softkey

CONFIG. SISTEMA

ABILITA REF Premere questo

softkey non appena il

visualizzatore è pronto

per il rilevamento degli

indici di riferimento

Italiano

kurzanleitung_innenteil.fm Seite 1 Donnerstag, 4. Oktober 2007 9:29 09

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{+49 (8669) 31-0

|+49 (8669) 50 61

E- ail: [email protected]

www.he denha n.de

Modalità operative

L’ND 522/523 dispone di due modalità operative

Percorso residuo (INCREMENTALE) e Valore reale

(ASSOLUTA). In modalità Percorso residuo (che è

definita nel presente manuale come Incrementale),

l’utensile viene spostato sulle posizioni nominali

semplicemente passando per lo zero. Lavorando in

modalità Incrementale è possibile inserire le

coordinate nominali in quote incrementali o assolute.

In modalità Valore reale (che è definita nel presente

manuale come Assoluta) viene sempre visualizzata la

posizione reale attuale dell’utensile riferita all’origine

attiva e l’utensile viene spostato finché il valore

visualizzato corrisponde alla posizione nominale

desiderata.

Con modalità Assoluta, se l’ND 522/523 è configurato

per le applicazioni di fresatura, è attivo soltanto l’offset

della lunghezza utensile. Gli offset di raggio e

lunghezza vengono impiegati in modalità Percorso

residuo per calcolare il "percorso residuo" necessario

per raggiungere la posizione nominale desiderata

rispetto al tagliente dell’utensile di lavorazione. Se

l’ND 522/523 è configurato per applicazioni di

tornitura, tutti gli offset utensile vengono considerati

sia in modalità Incrementale che Assoluta.

Premere il tasto INCREMENTALE/ASSOLUTA per passare

da una modalità all'altra.

L'applicazione di tornitura consente di sommare con

rapidità le quote degli assi Z di un sistema a 3 assi.

Corone e serie di fori (Fresare)

Premere i tasti CORONA DI FORI o SERIE DI FORI per

selezionare le funzioni delle sagome di lavorazione

desiderate e inserire i dati richiesti. Tali dati possono

essere di norma desunti dal disegno del pezzo (ad

esempio profondità di foratura, numero di fori ecc.).

Per le sagome di lavorazione l'ND 522/523 calcola le

posizioni di tutti i fori e visualizza graficamente le

sagome sullo schermo. La vista grafica consente di

verificare la sagoma di fori prima di iniziare la

lavorazione. È estremamente utile per la selezione

diretta di fori, esecuzione separata di fori e salto di fori.

Softkey RX(Raggio/Diametro)

Di norma i disegni per pezzi da tornire indicano i valori

dei diametri. L'ND 522/523 è in grado di visualizzare

sia il raggio sia il diametro. Se è visualizzato il

diametro, il relativo simbolo (¬) è visualizzato accanto

al valore di posizione.

Esempio:

visualizzazione raggio, posizione 1 X = 20 mm

visualizzazione diametro, posizione 1 X = ¬40 mm

Premere il softkey RXper commutare tra la

visualizzazione raggio e diametro.

Posizione nominale S, posizione reale I e percorso

residuo R

ND 522, ND 523

Guida rapida: funzioni

Rilevamento degli indici di

riferimento

Con il sistema di rilevamento automatico degli indici di

riferimento, l’ND 522/523 ripristina automaticamente

la correlazione tra le posizioni delle slitte degli assi e i

valori visualizzati impostati con l'ultima definizione

dell'origine prima dello spegnimento.

Se il sistema di misura degli assi presenta indici di

riferimento, lampeggia l'indicazione REF. Dopo aver

superato gli indici di riferimento, l'indicazione REF

cessa di lampeggiare.

Lavorare senza rilevamento degli indici di

riferimento

L’ND 522/523 può essere impiegato anche senza

superare precedentemente gli indici di riferimento.

Premere il softkey NO REF per non superare gli indici di

riferimento e continuare.

Gli indici di riferimento possono essere superati in

seguito, se ciò risulta necessario per definire origini da

ripristinare in seguito ad un’interruzione di

alimentazione. Premere il softkey ABILITA REF per

attivare il sistema di rilevamento degli indici di

riferimento.

Funzione ABILITA/DISABILITA REF

Il softkey ABILITA/DISABILITA REF, disponibile nel

corso della routine di rilevamento degli indici di

riferimento, consente di selezionare un indice di

riferimento specifico sul sistema di misura. Tale

possibilità è importante quando si impiegano sistemi

di misura con indici di riferimento fissi. Se si preme il

softkey DISABILITA REF, il visualizzatore interrompe la

routine di rilevamento e ignora qualsiasi indice di

riferimento superato. Se si preme il softkey ABILITA

REF, il visualizzatore riattiva la routine di rilevamento e

seleziona il successivo indice di riferimento superato.

Dopo aver determinato gli indici di riferimento per tutti

gli assi desiderati, premere il softkey NO REF per

terminare la routine di rilevamento. Non è necessario

superare gli indici di riferimento di tutti i sistemi di

misura, ma soltanto di quelli necessari. Una volta

definiti tutti gli indici di riferimento, l’ND 522/523

ritorna automaticamente alla maschera di

visualizzazione POS.

Maschera Guida

Le istruzioni operative integrate forniscono

informazioni e supporto in qualsiasi situazione.

Richiamo delle istruzioni operative integrate

Premere il softkey GUIDA.

Il visualizzatore indica le informazioni rilevanti del

processo in esecuzione.

Utilizzare i tasti FRECCIA SU/GIÙ per scorrere le

descrizioni qualora composte da più maschere.

Visualizzazione di informazioni su un altro argomento

Premere il softkey LISTA DI ARGOMENTI.

Premere i tasti FRECCIA SU/GIÙ per scorrere l'indice.

Premere il tasto ENTER per selezionare l'argomento

desiderato.

Uscita dalle istruzioni operative integrate

Premere il tasto C.

Se un sistema di misura non dispone di indici

di riferimento, l’indicazione REF non viene

visualizzata e le origini selezionate vanno

perse allo spegnimento del visualizzatore.

Se non si superano gli indici di riferimento,

l’ND 522/523 non salva le origini impostate.

In altre parole, non è possibile ripristinare la

correlazione tra le posizioni delle slitte degli

assi e i valori visualizzati in seguito ad una

interruzione di corrente (spegnimento).

Lista di argomenti della Guida

Origini

Il disegno del pezzo identifica un determinato punto

sul pezzo (solitamente un angolo) come origine

assoluta ed eventualmente uno o più punti come

origini relative.

La procedura di definizione dell'origine seleziona

questi punti come l'origine del sistema di coordinate

assolute o relative. Il pezzo allineato agli assi macchina

viene spostato in una determinata posizione

relativamente all'utensile e il valore visualizzato viene

azzerato o impostato ad un altro valore di posizione

adeguato (ad es. per compensare il raggio

dell'utensile).

Tasto ORIGINE

Per definire le origini con massima semplicità è

possibile impiegare la funzione di tastatura

dell’ND 522/523, tastando il pezzo con lo spigolo di un

utensile.

Naturalmente le origini possono essere definite anche

in modo tradizionale sfiorando gli spigoli del pezzo in

successione con un utensile e inserendo

manualmente le posizioni utensile come origini. Nella

tabella origini è possibile inserire fino a 10 origini. Nella

maggioranza dei casi è possibile rinunciare a calcolare

i percorsi di traslazione quando si lavora con disegni

complessi del pezzo contenenti numerose origini.

Tasto UTENSILE

Questo tasto apre la tabella utensili e consente di

accedere alla maschera UTENSILE per inserire i

parametri utensile. L’ND 522/523 è in grado di

memorizzare fino a 16 utensili nella tabella.

Aiuto grafico di posizionamento

Quando si passa per lo zero (in modalità

Incrementale), l’ND 522/523 visualizza l’aiuto grafico

di posizionamento.

L’ND 522/523 attiva l'aiuto grafico di posizionamento

in una barra rettangolare stretta sotto l'asse

attualmente attivo. Due marcatori triangolari al centro

del rettangolo simboleggiano la posizione nominale da

raggiungere.

Un piccolo quadrato simboleggia la slitta dell'asse.

Una freccia indicante la direzione viene visualizzata nel

quadrato durante la traslazione dell'asse. Tenere

presente che il quadrato non inizia a muoversi finché

la slitta dell'asse è vicina alla posizione nominale.

Tabella utensili per la fresatura

kurzanleitung_innenteil.fm Seite 2 Donnerstag, 4. Oktober 2007 9:29 09

ND 522, ND 523

Guía rápida de referencia: funcionamiento

3 teclas de ejes

Modo de Empleo completo disponible en www.heidenhain.de

Consejos para la introducción de

datos

Utilizar las teclas numéricas para introducir los

valores en sus campos correspondientes.

Con la tecla ENTER se confirma la entrada dentro de

un campo y se regresa a la pantalla anterior.

Pulse la tecla Cpara borrar entradas y mensajes de

error y regresar a la pantalla anterior.

Las SOFTKEYS muestran las diferentes funciones

para fresado o torneado. Estas funciones pueden

seleccionarse al pulsar la tecla softkey

correspondiente situada directamente debajo de la

descripcion de la sofkey. Hay 2 páginas de

funciones de softkey que pueden ser

seleccionadas. A ellas se accede usando las teclas

de cursor DERECHA/IZQUIERDA.

Las teclas de cursor IZQUIERDA/DERECHA permiten

moverse a través de las páginas 1 a 2 de las

funciones seleccionables de softkeys. La página

actual se visualiza en la barra de estado en la parte

superior de la pantalla.

Las teclas de cursor ARRIBA/ABAJO se utilizan para

mover el cursor entre los campos de un formulario

y entre los puntos de un menú. Cuando el cursor ha

alcanzado el último punto de menú de un menú

salta automáticamente al comienzo del mismo.

Visión general de las hardkeys para funciones

generales

Página 1 de

hardkeys Función de la hardkey Símbolo

de la

hardkey

INCREMENTAL/

ABSOLUTO Conmuta la visualización

entre el Recorrido

restante (incremental) y el

Valor actual (absoluto).

1/2 (FUNCIÓN

SÓLO DE

FRESADO)

Se utiliza para dividir la

posición actual en dos.

CALC Abre las funciones de

Calculadora.

ORIGEN Abre el formulario

ORIGEN para establecer

el origen para cada eje.

HERRAMIENTA Abre la TABLA DE

HERRAMIENTAS.

CÍRCULO DE

TALADROS Abre el formulario

CÍRCULO DE

TALADROS. Esto calcula

las posiciones de los

taladros para el fresado

FILA DE

TALADROS Abre el formulario FILA

DE TALADROS. Esto

calcula las posiciones de

los taladros para el

fresado

Teclas para la introducción

numérica

Tecla EnterÁrea de

visualización Tecla C

Softkeys - Teclas

situadas debajo de la

pantalla del ND 522 -

523, cuyas funciones

varían según los

campos asociados que

aparezcan visualizados

encima en la pantalla

Teclas de cursor Arriba/

Abajo - también utilizadas

para ajustar el contraste de

la pantalla

Función de las

hardkeys

Herramienta Avance Unidad de medida

Origen Cronómetro Modos de

funcionamiento

Encendido y setup

Conectar el interruptor (situado en el lado tra-

sero del aparato). Aparecerá la pantalla de ini-

cio. (Esta pantalla aparecerá sólo la primera

vez que la unidad sea encendida. Los siguien-

tes pasos pueden haber sido ya realizados

eventualmente por el instalador del software).

Seleccionar el idioma propio pulsando la

softkey IDIOMA.

Seleccionar su aplicación entre FRESADO o

TORNEADO. La softkey APLIC. [FRES/TORN]

conmuta entre ambos modos.

A continuación deben seleccionarse los

ejes requeridos. Al finalizar pulsar la tecla

ENTER.

Si fuera necesario, la aplicación puede

cambiarse más tarde en el menú Ajustes de

Instalación en la función Ajuste Visualizador.

El ND 522/523 está ahora listo para el trabajo en el

modo de funcionamiento absoluto. Al lado de cada eje

activo parpadea la visualización "REF". Es en este punto

cuando debe realizarse la evaluación de la marca de

referencia.

Ajustes del ND 780

El ND 522/523 dispone de dos menús para el ajuste de

los parámetros de funcionamiento. Estos menús son:

Ajustes de Trabajo y Ajustes de Instalación. Los

parámetros del menú Ajustes de Trabajo son utilizados

para adecuar a cada mecanizado los requerimientos

específicos. El menú Ajustes de Instalación es

utilizado para definir los parámetros del sistema de

medida y los de visualización. Al menú Ajustes de

Trabajo se accede al pulsar la softkey SETUP.

Parámetros de Ajustes de Trabajo

Para visualizar y cambiar los parámetros de Ajuste del

mecanizado deben utilizarse las teclas de cursor

ARRIBA/ABAJO para resaltar los parámetros requeridos

y pulsar entonces la tecla ENTER.

Unidades

El formulario UNIDAD DE MEDIDA se utiliza para

especificar la unidad de medida y los formatos con los

que se desea trabajar. Al conectar el sistema serán

efectivos estos ajustes.

Pulgadas/MM - las medidas de longitud serán

introducidas y visualizadas en la unidad que se haya

introducido en el campo LINEAL. Escoja entre

pulgadas o milímetros al pulsar la softkey PULGADAS/

MM. Asimismo puede seleccionarse la unidad de

medición al pulsar la softkey PULGADAS/MM en

cualquiera de los modos incremental o absoluto.

Grados decimales, radianes o Grados/Minutos/

Segundos (GMS) - en el campo ANGULAR se define

la visualización y la introducción del ángulo en

formularios. Escoger entre GRADOS DECIMALES,

RADIANES o GMS utilizando la softkey.

Parámetros de Ajustes de Instalación

Para acceder a los Ajustes de Instalación debe pulsarse

la softkey

AJUSTES

que hace aparecer a su vez la sof-

tkey

AJUSTES DE INSTALACIÓN

. Los parámetros de los

Ajustes de Instalación se establecen durante la instala-

ción inicial y, lo más probable, es que ya no se cam-

bien. Por ese motivo, los parámetros de Ajustes de Ins-

talación están protegidos con una contraseña:

(95148)

Ajustes de los encoders

El AJUSTE DEL SISTEMA DE MEDIDA se utiliza para

determinar la resolución, tipo de sistema de medida

(lineal, rotativo), la dirección de contaje y el tipo de

marcas de referencia.

Ajuste del visualizador

El formulario AJUSTES DEL VISUALIZADOR es el

parámetro donde el operario define la aplicación del

usuario para la lectura. Las opciones son tanto para

aplicaciones de fresado o de torneado. Una softkey

AJUSTES DE FABRICA aparece entre otras tras la selec-

ción del parámetro AJUSTES DEL VISUALIZADOR.

Cuando se pulsa, los parámetros de configuración

(para fresado o torneado) se resetean a los valores de

ajustes de fábrica.

Indicador Página

Fijar/Cero

Descripción EjeVisualización

Marca de

referencia

Funciones de

softkeys

Área de

visualización

Ayuda gráfica

de posiciona-

miento

Visión general de las softkeys para

la pantalla operativa del

visualizador

Existen dos páginas de funciones de softkeys en la

pantalla operativa para seleccionar. Usar las teclas de

cursor IZQUIERDA/DERECHA para desplazar el cursor

a través de la página. El indicador de página en la barra

de estado mostrará la orientación de la página. La

página más oscurecida indica la página en la que se

está en ese momento. Cada tecla posee un página de

referencia para información adicional. Ver abajo.

Página 1 de

hardkeys Función de la hardkey Símbolo

de la

hardkey

FRESADO

INCLINADO, O

VECTORIZA-

CIÓN

Abre el formulario

FRESADO INCLINADO

para el fresado, o el

formulario

VECTORIZACIÓN para el

torneado

FRESADO EN

ARCO, O

CALCULADORA

DE CONOS

Abre el formulario

FRESADO EN ARCO para

el fresado, o el formulario

CALCULADORA DE

CONOS para el torneado

Página 1 de

softkeys Función de la softkey Símbolo

de la

softkey

AYUDA Abre la pantalla de

instrucciones de ayuda.

PULGADA/MM Permite alternar entre las

unidades de pulgadas y

milímetros.

RADIO/

DIÁMETRO Elegir entre la

visualización de radio y de

diámetro. Esta función es

sólo para aplicaciones de

torneado.

FIJAR/PONER

A CERO Conmuta entre las

funciones Fijar y Poner a

cero. Se utiliza con teclas

de eje individuales.

Página 2 de

softkeys Función de la softkey Símbolo

de la

softkey

AJUSTES Abre el menú Ajustes de

Trabajo y permite el

acceso a la softkey

Ajustes de Instalación.

HABILITAR

REF Pulsar cuando esté listo

para identificar una marca

de referencia.

Español

kurzanleitung_innenteil.fm Seite 1 Donnerstag, 4. Oktober 2007 9:25 09

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{+49 (8669) 31-0

|+49 (8669) 50 61

E- ail: [email protected]

www.he denha n.de

Modos de funcionamiento

El ND 522/523 tiene dos modos de funcionamiento:

Recorrido restante (INCREMENTAL) y Valor real

(ABSOLUTO). El modo de funcionamiento Recorrido

restante (al cual se hará referencia como incremental

en este manual) posibilita la aproximación a las

posiciones nominales simplemente mediante el

desplazamiento hasta el valor de visualización cero.

Trabajando con el modo incremental es posible

introducir las posiciones nominales con coordenadas

tanto incrementales como absolutas. El modo de

funcionamiento Valor real (al cual se hará referencia

como absoluto en este manual) visualiza siempre la

posición actual de la herramienta en relación al origen

activo. En este modo, la herramienta se desplaza

hasta el valor visualizado que se corresponde con la

posición nominal que se ha solicitado.

En modo Absoluto, si el ND 522/523 está configurado

para aplicaciones de fresado, sólo está activa la

variación longitudinal de la herramienta. En cambio, en

el modo Recorrido restante se utiliza tanto la variación

longitudinal como la del radio para calcular el recorrido

que falta para alcanzar la posición nominal deseada en

relación a la arista de la herramienta que va a realizar

el corte. Si el ND 522/523 está configurado para un

torno, todas las variaciones serán utilizadas tanto en el

modo incremental como en el modo absoluto.

Pulsar la hardkey INCREMENTAL/ABSOLUTO para elegir

entre estos dos modos.

La aplicación de torneado ofrece una manera rápida de

acoplar los ejes Z en un sistema de 3 ejes.

Círculo y fila de taladros (fresado)

Pulsar las hardkeys CÍRCULO DE TALADROS o FILA DE

TALADROS para seleccionar la función de figura de

taladros deseada e introducir los datos requeridos.

Estos datos pueden ser obtenidos generalmente a

partir del plano de la pieza (p.ej., profundidad del

taladro, número de taladros, etc.). En figuras de

taladros, el ND 522/523 calcula las posiciones de

todos los taladros y visualiza gráficamente la figura en

pantalla. La visión del gráfico permite verificar la figura

de taladros antes de empezar a mecanizar. También

es útil para seleccionar los taladros directamente, para

ejecutar los taladros por separado y para omitir algún

taladro.

Softkey RX(Radio/Diámetro)

Los planos de piezas de torno ofrecen normalmente

valores de diámetro. El ND 522/523 ofrece la

posibilidad de visualizar tanto el radio como el

diámetro. Si el diámetro está siendo visualizado, el

símbolo de diámetro (¬) se muestra junto al valor de

la posición.

Ejemplo:

Visualización del radio, posición 1 X = 20 mm

Visualización del diámetro, posición 1 X = ¬40 mm

Pulsar la softkey RXpara conmutar entre visualización

del radio o visualización del diámetro.

Posición nominal S, posición real I y Recorrido

restante R

ND 522, ND 523

Guía rápida de referencia: funciones

Evaluación de la Marca de

Referencia

La función de evaluación de la marca de referencia del

ND 522/523 reestablece automáticamente la

asignación entre las posiciones de los carros del eje y

los valores de visualización determinados por última

vez al fijar el origen.

Si el sistema de medida del eje tiene marcas de

referencia, parpadea el indicador REF. Después de

sobrepasar las marcas de referencia, el indicador

dejará de parpadear y cambiará a un REF fijo.

Trabajar sin evaluación de marca de referencia

El ND 522/523 puede ser utilizado también sin

sobrepasar las marcas de referencia. Pulsar la softkey

NO REF para salir de la rutina de evaluación de marca

de referencia y continuar trabajando.

Las marcas de referencia pueden ser sobrepasadas

también posteriormente, si se deseara definir puntos

de referencia que puedan ser reestablecidos después

de una interrupción de la corriente. Pulsar la softkey

HABILITAR REF para activar la rutina de evaluación de

marcas de referencia.

Función HABILITAR/DESHABILITAR REF

La softkey HABILITAR/DESHABILITAR está presente

durante la rutina de Evaluación de la marca de

referencia y facilita al usuario el seleccionar en el

sistema de medida una marca de referencia

determinada. Esto es importante, cuando se están

utilizando sistemas de medida con marcas de

referencia fijas. Al pulsar la softkey DESHABILITAR REF

la rutina de evaluación queda interrumpida y cualquier

marca de referencia que sea sobrepasada al mover el

sistema de medida será ignorada. Al pulsar

posteriormente la softkey HABILITAR REF vuelve a

activarse la rutina de evaluación y se seleccionará la

siguiente marca de referencia que sea sobrepasada.

Tan pronto como se hayan establecido las marcas de

referencia para todos los ejes requeridos, pulsar la

softkey NO REF paran cancelar la rutina. No es

obligatorio sobrepasar las marcas de referencia en

todos los sistemas de medida, sólo en aquellos en que

sea necesario. Cuando todas las marcas de referencia

ya han sido encontradas, el ND 522/523 regresará

automáticamente a la pantalla con los valores de

posición de los ejes.

Ayuda en pantalla

El Modo de Empleo integrado suministra información

y asistencia en cualquier situación. Para llamar al

Modo de Empleo:

Pulsar la softkey AYUDA.

La información relativa a la operación actual será

visualizada.

Utilizar las teclas de cursor ARRIBA/ABAJO si la

explicación se extiende más allá de una página de la

pantalla.

Para visualizar la información sobre otro tema:

Pulsar la softkey Lista de temas.

Pulsar la tecla de cursor ARRIBA/ABAJO para avanzar

a través del índice.

Pulsar la tecla ENTER para seleccionar el tema que se

necesite.

Para abandonar el Modo de Empleo:

Pulsar la tecla C.

Si en un sistema de medida no se activan las

marcas de referencia, no se visualizará enton-

ces en pantalla el indicador REF y los orígenes

se perderán al desconectar el sistema.

Si no se han sobrepasado las marcas de refe-

rencia, el ND 522/523 no memorizará los pun-

tos de origen. Esto significa que las asignacio-

nes entre las posiciones del carro del eje y los

valores de visualización no se vuelven a gene-

rar tras un corte de tensión (apagado).

Lista de temas en el modo de AYUDA

Orígenes

El plano de la pieza identifica un punto determinado en

la pieza (normalmente una esquina) como el origen

absoluto y eventualmente otro u otros puntos como

orígenes relativos.

Al fijar el origen se establecen estos puntos como el

origen del sistema de coordenadas absolutoo relativo.

La pieza, que está alineada con el eje de la máquina,

se desplaza a una determinada posición en relación a

la herramienta y la visualización de los ejes queda

fijada, o bien, a cero, o bien, en otro valor de posición

apropiado (p.ej., para compensar el radio de la

herramienta).

Hardkey Origen

La forma más fácil de determinar los puntos de origen

es utilizando la función de palpación del ND 522/523 al

palpar la pieza con la arista de una herramienta.

Por supuesto, los puntos de origen también pueden

ser determinados de manera convencional, es decir,

palpando con la herramienta las aristas de la pieza una

tras otra e introduciendo manualmente las posiciones

de la herramienta como puntos de origen. La tabla de

orígenes puede almacenar hasta un máximo de 10

puntos de origen. En la mayoría de los casos esto evita

tener que calcular el recorrido del eje cuando se está

trabajando con piezas de diseño complicado que

contengan varios orígenes.

Hardkey Herramienta

Esta hardkey abre la tabla de herramientas y permite

el acceso al formulario HERRAMIENTA para introducir

los parámetros de herramienta. El ND 522/523 puede

almacenar hasta un total de 16 herramientas en la

tabla de herramientas.

Ayuda gráfica de posicionamiento

Durante el desplazamiento para visualizar el punto

cero (en el modo incremental), el ND 522/523 visualiza

una ayuda gráfica de posicionamiento.

El ND 522/523 visualiza la ayuda gráfica de

posicionamiento en una fina barra rectangular bajo el

eje que se desea desplazar a cero. Dos marcas

triangulares en el centro de la barra simbolizan la

posición a la que hay que desplazarse.

Un pequeño cuadrado simboliza el carro del eje.

Mientras se desplaza el eje aparece una flecha en el

cuadrado que indica la dirección. Debe tenerse en

cuenta que el cuadrado se mueve sólo cuando el carro

del eje se encuentra en la proximidad de la posición

nominal.

Tabla de herramientas en Fresado

kurzanleitung_innenteil.fm Seite 2 Donnerstag, 4. Oktober 2007 9:25 09

ND 522, ND 523

Snabbreferensguide: Handhavande

3 axelknappar

Komplett bruksanvisning finns tillgänglig på www.heidenhain.de

Generellt handhavande

Använd sifferknapparna för att mata in siffervärden

i respektive fält.

ENTER-knappen bekräftar en inmatning i ett

inmatningsfält och återgår till föregående bild.

Tryck på C-knappen för att radera inmatningar eller

felmeddelanden och återgå till föregående bild.

SOFTKEYS visar de olika fräs- eller svarvfunktionerna.

Dessa funktioner väljs genom att trycka på den

softkey som befinner sig rakt under respektive

softkeybeskrivning. Det finns 2 sidor med valbara

softkeyfunktioner. Man kommer till dessa med hjälp

av knapparna PIL VÄNSTER/HÖGER.

Knapparna PIL VÄNSTER/HÖGER bläddrar mellan sida

1 och 2 med funktioner som kan väljas via softkeys.

Den aktuella sidan kommer att markeras i

statusraden i bildskärmens överkant.

Använd knapparna PIL UPP/NER för att växla mellan

de olika inmatningsfälten i inmatningsformulär och

listor i en meny. Markören styrs på ett sådant sätt

att den återgår till toppen när den har nått menyns

slut.

Generellt handhavande översikt funktionsknappar

Funktions-

knappar

sida 1

Funktionsknappar Knapp-

symbol

INKREMENTAL/

ABSOLUT Växlar mellan

driftarterna Återstående

väg(inkrementalt) och

Ärvärde(absolut).

1/2 (ENDAST

FRÄSFUNKTION) Används för att dividera

den aktuella positionen

med två.

KALK Öppnar

kalkylatorfunktionerna.

NOLLPUNKT Öppnar formuläret

NOLLPUNKT för att

ställa in nollpunkten i

respektive axel.

VERKTYG Öppnar

VERKTYGSTABELLEN.

HÅLCIRKEL Öppnar formuläret

HÅLCIRKEL. Detta

beräknar hålpositionerna

för borrning/fräsning

HÅLRADER Öppnar formuläret

HÅLRADER. Detta

beräknar hålpositionerna

för borrning/fräsning

SNED

FRÄSNING,

VEKTORISERING

Öppnar formuläret

SNED FRÄSNING för

fräsning eller formuläret

VEKTORISERING för

svarvning

CIRKULÄR

FRÄSNING,

KONBERÄKNING

Öppnar formuläret CIR-

KULÄR FRÄSNING för

fräsning eller formuläret

KONBERÄKNING för

svarvning

Knappar för sifferinmatning

Enter-knappPresentations-

område Raderingsknap

Softkeys - rad med

knappar under ND 522 -

523 bildskärmen vilkas

funktion varierar

beroende på vilket fält

som visas över dem i

skärmen

Upp/ner pilknappar -

används även för justering

av bildskärmens kontrast

Funktionsknappar

Verktyg Matnings-

hastighet Måttenhet

Nollpunkt Stoppur Driftarter

Uppstart och inställning

Tryck på strömbrytaren (placerad på

baksidan). Den första bildskärmssidan

kommer att visas. (Denna bildskärmssida

kommer endast att visas den absolut första

gången som enheten startas. Följande steg

kan redan ha slutförts av installatören).

Välj lämpligt språk genom att trycka på

softkey LANGUAGE.

Välj önskad applikation, antingen FRÄS eller

SVARV. Softkey APPLIK. [FRÄS/SVARV]

växlar mellan dessa båda inställningar.

Välj sedan det önskade antalet axlar. När

det är klart, tryck på knappen ENTER.

Om det skulle behövas kan du växla

applikation vid ett senare tillfälle i

Installationssetup under

Indikatorinställningar.

Din ND 522/523 är nu redo för användning och

befinner sig i driftart Absolut. Alla aktiva axlar kommer

att ha en blinkande “REF”symbol. I detta läge bör

referenssökningen utföras.

Inställning

ND 522/523 erbjuder två kategorier inställningar av

driftparametrar. Dessa kategorier är: Jobb-inställning

och Installationsinställning. Parametrarna i Jobb-

inställning används för att justera specifika

bearbetningsbehov för respektive jobb.

Installationsinställning används för att anpassa

mätsystems- och presentationsparametrar. Man går in

i Jobb-inställningen genom att trycka på softkey SETUP.

Jobb-inställning parametrar

För att avläsa eller ändra parametrar i Jobb-

inställningen använderman knapparna PIL UPP/NER för

att markera den önskade parametern och trycker

sedan på knappen ENTER.

Enheter

Formuläret för ENHETER används för att specificera

önskade måttenheter och format. Systemet startar

upp med dessa inställningar.

Tum/MM - Mått visas och anges med den

måttenhet som väljs i fältet LINJÄR. Välj mellan tum

eller millimeter genom att trycka på softkey TUM/MM.

Du kan även välja måttenhet genom att trycka på

softkey TUM/MM i antingen driftart Inkremental eller

Absolut.

Decimala grader, Radianer eller Grader/Minuter/

Sekunder (GMS) - Fältet VINKEL påverkar hur vinklar

presenteras och matas in i formulär. Välj mellan

DECIMALA GRADER, RADIANER eller GMS via softkeyn.

Installationsinställning parametrar

Man kommer till installationsinställning genom att

trycka på softkey SETUP, vilket tar fram softkey

INSTALLATIONSINSTÄLLNING. Parametrarna i

installationsinställning justeras vid den initiala

installationen och behöver troligen inte ändras särskilt

ofta. Av denna anledning är parametrarna i

installationsinställningen skyddade via ett

kodnummer: (95148).

Mätsystem setup

MÄTSYSTEMSINSTÄLLNING används för att ställa in

mätsystemens upplösning och typ (linjär, roterande),

räkneriktning, typ av referensmärken.

Indikatorinställningar

Formuläret INDIKATORINSTÄLLNINGAR är den

parameter där operatören kan definierar

lägesindikatorns användningsområde.

Valmöjligheterna är fräs- eller svarvapplikationer. En

softkey FABRIKSINSTÄLLNING visas bland

valmöjligheterna i INDIKATORINSTÄLLNING. När man

trycker på denna kommer konfigurationsparametrarna

(baserade på fräs eller svarv) att återställas till

fabriksinställningarna.

Sidindikering

Sätt/Nolla

AxelbeteckningRef symbol

Softkey-

funktioner

Presenta-

tionsområde

Grafisk positio-

neringshjälp

Lägesindikator bildskärm översikt

softkeyfunktioner

Det finns två sidor med softkeyfunktioner att välja

mellan från driftmenyn. Använd knapparna PIL

VÄNSTER/HÖGER för att växla mellan sidorna.

Sidindikeringen i statusraden visar var du befinner dig

bland sidorna. Den mörkare sidan indikerar vilken sida

du för tillfället befinner dig på. Varje knapp har en

referenssida för ytterligare information. Se ovan.

Softkey-

sida 1 Softkeyfunktion Softkey-

symbol

HJÄLP Öppnar Online-hjälp.

TUM/MM Växlar mellan måttenhet

tum och millimeter.

RADIE/

DIAMETER Växlar mellan visning av

radie och diameter.

Denna funktion är endast

avsedd för

svarvapplikationer.

SÄTT/NOLLA Växlar mellan

nollställningsfunktioner.

Används tillsammans

med individuella

axelknappar.

Softkey-

sida 2 Softkeyfunktion Softkey-

symbol

INSTÄLLNING Öppnar menyn Jobb-

inställning och ger

åtkomst till softkey

Installationsinställning.

FRIGE REF Tryck när du är redo att

utvärdera ett

referensmärke.

Svenska

kurzanleitung_innenteil.fm Seite 1 Donnerstag, 4. Oktober 2007 9:35 09

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{+49 (8669) 31-0

|+49 (8669) 50 61

E- ail: [email protected]

www.he denha n.de

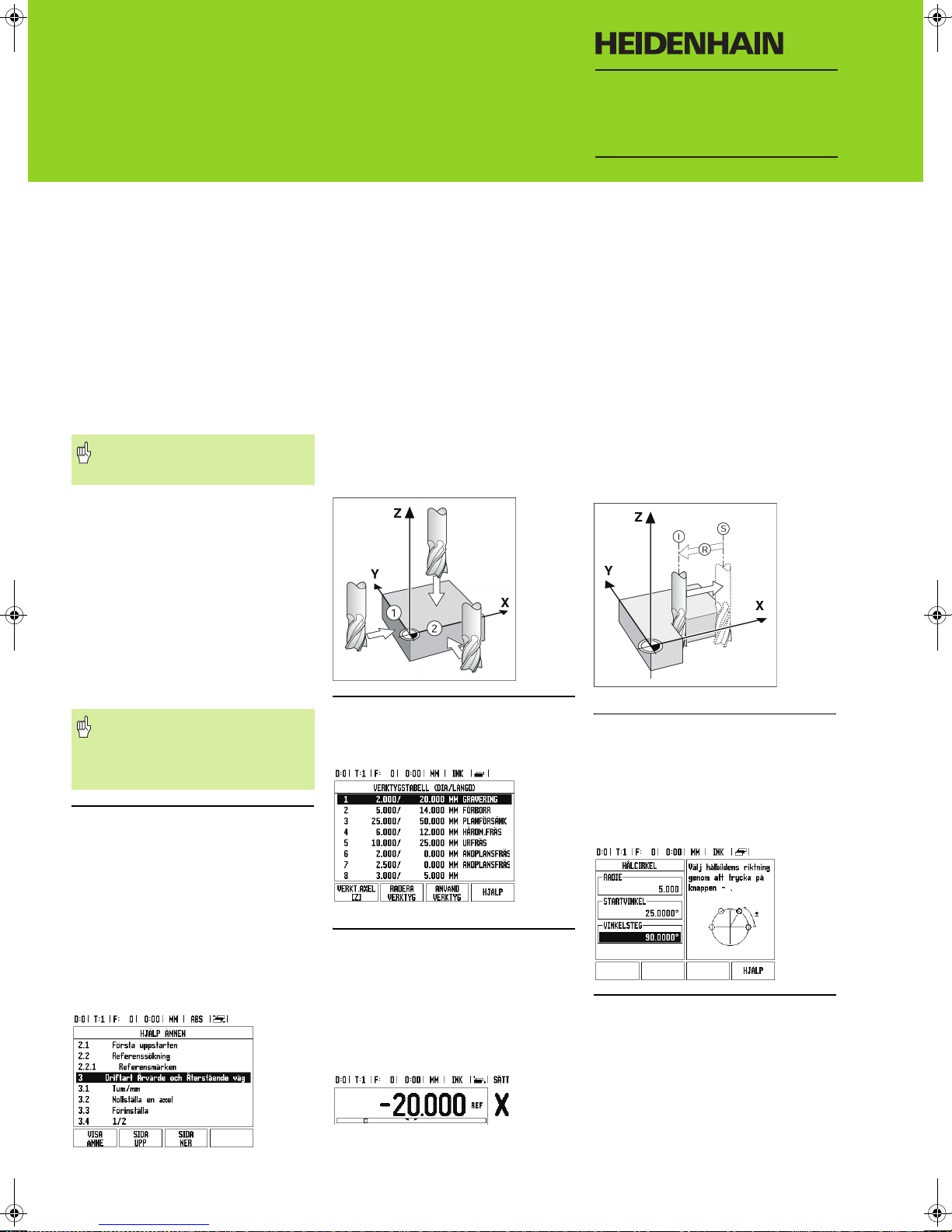

Driftarter

ND 522/523 har två driftart: Återstående väg

(INKREMENTAL) och Ärvärde (ABSOLUT). Funktionen

Återstående väg (som kommer att kallas för

inkremental i denna manual) ger dig möjlighet att

köra till börpositionen genom att helt enkelt förflytta

axeln till det presenterade värdet noll. När du arbetar i

driftart Inkremental kan du ange börkoordinaterna

antingen som absoluta eller inkrementala värden.

Driftart Ärvärde (som kommer att kallas för absolut i

denna manual) visar alltid verktygets aktuella position

i förhållande till den aktiva nollpunkten. I denna driftart

sker alla förflyttningar genom att köra tills det

presenterade positionsvärdet motsvarar den önskade

börpositionen.

I driftart Absolut, om ND 522/523 är konfigurerad för

fräsapplikationer, är endast

verktygslängdkompensering aktiv. Både radie och

längdkompensering används i driftart Återstående väg

för att beräkna hur lång "återstående väg" som behövs

för att köra den kant på verktyget som utför

bearbetningen till den önskade börpositionen. Om

ND 522/523 är konfigurerad för svarvning, används

alla ställängder i både driftart Inkremental och Absolut.

Tryck på knappen INKREMENTAL/ABSOLUT för att växla

mellan de båda driftarterna.

Svarvapplikationen erbjuder en snabb metod att

koppla ihop Z-axlarnas positioner i ett treaxligt system.

Hålcirkel och hålrader (Fräsning)

Tryck på knappen HÅLCIRKEL eller HÅLRADER för att välja

den önskade hålbildsfunktionen och ange nödvändiga

data. Dessa data kan oftast hämtas direkt från

detaljens ritning (t.ex. håldjup, antal hål, etc.). Vid

hålbilder beräknar sedan ND 522/523 alla hålens

positioner och presenterar hålbilden grafiskt i

bildskärmen. Visningen av grafiken ger möjlighet att

kontrollera hålbilden innan du påbörjar bearbetningen.

Den är även användbar vid direkt val av hål, exekvering

av separat hål, överhoppning av hål.

RX(Radie/Diameter) Softkey

Ritningar för svarvdetaljer anger oftast

diametervärden. ND 522/523 kan visa antingen radien

eller diametern. När diameter presenteras, visas

diametersymbolen (¬) bredvid positionsvärdet.

Exempel:

Radiepresentation, position 1 X = 20 mm

Diameterpresentation, position 1 X = ¬40 mm

Tryck på softkey RXför att växla mellan

radiepresentation och diameterpresentation.

Börposition S, ärposition I och återstående väg R

ND 522, ND 523

Snabbreferensguide: Funktioner

Referenssökning

Utvärderingen av referensmärken i ND 522/523 gör

det möjligt att återställa förhållandet mellan axlarnas

positioner och de presenterade positionsvärdena som

du senast definierade genom inställning av

nollpunkten.

Om axelmätsystemet är försett med referensmärken,

kommer REF-indikeringen att blinka. Efter passering

av referensmärkena kommer REF-indikeringen att

sluta blinka.

Arbeta utan utvärdering av referensmärken

Du kan även använda ND 522/523 utan att passera

referensmärkena. Tryck på softkey INGEN REF för att

gå ur funktionen för sökning av referensmärken och

fortsätta.

Du kan fortfarande passera referenspunkterna vid ett

senare tillfälle om det skulle bli nödvändigt att

definiera nollpunkter som kan återskapas efter ett

strömavbrott. Tryck på softkey FRIGE REF för att

aktivera funktionen för utvärdering av

referensmärken.

FRIGE/SPÄRRA REF funktion

Den växlingsbara softkeyn FRIGE/SPÄRRA, som visas i

samband med utvärderingsfunktionen för

referensmärken, ger operatören möjlighet att välja ett

specifikt referensmärke i ett mätsystem. Detta är

viktigt vid användning av mätsystem med fasta

referensmärken. När softkey SPÄRRA REF trycks in,

stoppas utvärderingsfunktionen för referensmärken

och alla referensmärken som passeras ignoreras. När

softkey FRIGE REF sedan trycks in, kommer

utvärderingsrutinen för referensmärken åter att

aktiveras och nästa referensmärke som passeras blir

selekterat.

Så snart referensmärken har hittats i alla önskade

axlar, tryck på INGEN REF softkeyn för att avsluta

funktionen. Du behöver inte passera referensmärken i

alla mätsystem, endast de mätsystem som du vill.

Om alla referensmärkena har passerats kommer

ND 522/523 automatiskt att återgå till DRO

presentationsbilden.

Online-hjälp

Den integrerade bruksanvisning ger information och

hjälp i alla situationer. För att kalla upp

bruksanvisningen:

Tryck på HJÄLP softkeyn.

Information som är relevant för den aktuella

situationen visas.

Använd knapparna PIL UPP/NER om beskrivningarna

är uppdelade på flera bildskärmssidor.

För att läsa information om ett annat ämne:

Tryck på softkey Ämneslista.

Tryck på softkey PIL UPP/NER för att bläddra genom

innehållsförteckningen.

Tryck på knappen ENTER för att selektera det

önskade ämnet.

För att lämna bruksanvisningen:

Tryck på knappen C.

Om ett mätsystem har parametrerats utan

referensmärken, kommer REF-indikeringen

inte att visas och nollpunkterna kommer att

förloras efter strömavbrott.

Om du inte passerar referenspunkterna,

kommer ND 522/523 inte att spara

nollpunkterna. Detta betyder att det inte är

möjligt att återskapa förhållandet mellan

axlarnas positioner och de presenterade

positionsvärdena efter ett strömavbrott

(avstängning).

Lista med ämnen i Hjälp-mode

Nollpunkter

I detaljritningen finns normalt en specifik punkt på

arbetsstycket (oftast ett hörn) som utgör den

absoluta nollpunkten och kanske en eller flera andra

punkter som relativa nollpunkter.

Vid inställning av nollpunkten bestäms dessa tre

punkter som utgångspunkt/origo för det absoluta eller

relativa koordinatsystemets. Arbetsstycket, som är

uppriktat så att lämpliga sidor är parallella med

maskinens axlar, förflyttas till en specifik position i

förhållande till verktyget och positionsvärdet i

bildskärmen sätts antingen till noll eller till ett annat

lämpligt värde (t.ex., för att kompensera för verktygets

radie).

Knappen Nollpunkt

Det enklaste sättet att ställa in nollpunkter på är probe-

funktionerna i ND 522/523 oberoende av om du

probar arbetsstycket med en kantavkännare eller med

ett verktyg.

Naturligtvis kan du även ställa in nollpunkter på

traditionellt sätt genom att tangera arbetsstyckets

kanter med ett verktyg och manuellt mata in

verktygets position som nollpunkt. Nollpunktstabellen

kan lagra upp till 10 nollpunkter. I de flesta fall kommer

detta göra att du slipper beräkna axelrörelserna när du

arbetar med komplicerade detaljritningar som

innehåller många nollpunkter.

Knappen Verktyg

Denna knapp öppnar verkygstabellen och ger åtkomst

till formuläret Verktyg för inmatning av ett verktygs

parametrar. ND 522/523 kan lagra upp till 16 verktyg i

verktygstabellen.

Grafisk positioneringshjälp

När du kör till positionsvärdet noll (i driftart

Inkremental), visar ND 522/523 en grafisk

positioneringshjälp.

ND 522/523 visar den grafiska positioneringshjälpen i

en liten smal rektangel under den för tillfället aktiva

axeln. Två triangelformade märken i rektangelns mitt

symboliserar den börposition som du vill köra till.

En liten kvadrat representerar axelpositionen. En pil

som indikerar rörelseriktningen visas i kvadraten när

axeln förflyttas. Observera att kvadraten inte börjar

röra sig förrän axelsliden är nära börpositionen.

Verktygstabell vid fräsning

kurzanleitung_innenteil.fm Seite 2 Donnerstag, 4. Oktober 2007 9:35 09

ND 522, ND 523

Gebruikershandboek: Bediening

3 astoetsen

Het complete gebruikershandboek is beschikbaar op www.heidenhain.de

Algemeen navigeren

Gebruik het numerieke toetsenbord om numerieke

waarden in elk veld in te voeren.

Met de toets ENTER bevestigt u de ingevoerde

gegevens in een veld en keert u terug naar het

vorige scherm.

Druk op de C-toets om alle ingevoerde gegevens en

foutmeldingen te wissen, of terug te keren naar het

vorige scherm.

SOFTKEY-labels geven de diverse frees- en

draaifuncties weer. Deze functies worden

geselecteerd door op de overeenkomstige softkey

direct onder het softkeylabel te drukken. Er zijn 2

pagina's met softkeyfuncties die kunnen worden

geselecteerd. Hiertoe hebt u toegang via de

LINKER-/RECHTERPIJLtoetsen.

Met de LINKER-/RECHTERPIJLtoetsen navigeert u

door pagina 1 en 2 van de lijst met functies die via

een softkey kunnen worden geselecteerd. De

huidige pagina licht op in de statusbalk bovenaan

het scherm.

Navigeer met de pijltoetsen OMHOOG/OMLAAG tussen

de velden in een invoerscherm en de keuzelijsten in

een menu. De cursor keert terug naar de bovenste

positie in het menu wanneer hij het einde van het

menu heeft bereikt.

Algemene bediening - Overzicht van toetsfuncties

Toetsen-

pagina 1 Toetsfunctie Toets-

picto-

gram

INCREMENTEEL/

ABSOLUUT Schakelt het display om

tussen Restweg

(Incrementeel) en

Feitelijke waarde

(Absoluut).

1/2 (ALLEEN

FREESFUNCTIE) Hiermee wordt de

huidige positie door

twee gedeeld.

CALC Opent de

calculatorfuncties.

NULPUNT Opent het invoerscherm

NULPUNT om het

nulpunt voor iedere as in

te stellen.

GEREEDSCHAP Opent de

GEREEDSCHAPSTABEL

GATENCIRKEL Opent het invoerscherm

GATENCIRKEL

Berekent de gatposities

voor frezen

GATENREEKS Opent het invoerscherm

GATENREEKS.

Berekent de gatposities

voor frezen

Numerieke invoertoetsen

ENTER-toetsDisplaygedeelte Wistoets

Softkeys - reeks

toetsen onderaan het

scherm van ND522 -

523 waarvan de

functies variëren

afhankelijk van de

bijbehorende velden die

erboven op het scherm

worden weergegeven.

Pijltoetsen omhoog/

omlaag - ook te gebruiken

voor afstelling van het

schermcontrast

Toetsfuncties

Gereedschap Aanzetsnelheid Maateenheid

Nulpunt Stopwatch Werkstanden

Opstarten en instellen

Stroom inschakelen (aan de achterzijde). Het

beginscherm verschijnt. (Dit scherm

verschijnt alleen de eerste keer dat de

eenheid wordt opgestart. Het kan zijn dat de

volgende stappen al zijn uitgevoerd door het

installatieprogramma.)

Selecteer de gewenste taal door op de

softkey TAAL te drukken.

Kies uw toepassing, d.w.z. FREZEN of

DRAAIEN. Met de softkey TOEP. [FREZEN/

DRAAIEN] schakelt u tussen deze twee

instellingen.

Selecteer vervolgens het aantal benodigde

assen. Sluit af door op de ENTER-toets te

drukken.

Indien gewenst, kunt u later de toepassing

wijzigen bij Systeeminstellingen onder

Tellerinstellingen.

Uw ND 522/523 is nu gereed voor bedrijf en staat in

de werkstand Absoluut. Naast iedere actieve as

knippert het symbool "REF” De evaluatie van

referentiemerken is nu gereed.

Instellen

De ND 522/523 biedt twee categorieën voor het instel-

len van bewerkingsparameters. Deze categorieën zijn:

Bewerking instellen en Systeeminstellingen. De para-

meters voor Bewerking instellen worden gebruikt om

de specifieke bewerkingseisen voor elke bewerking in

te stellen. Systeeminstellingen wordt gebruikt om de

encoder- en uitlezingsparameters te bepalen. Het

menu Bewerking instellen wordt geopend door op de

softkey INSTELLEN te drukken.

Parameters voor Bewerking instellen

Als u de parameters voor Bewerking instellen wilt

bekijken of wijzigen, gebruikt u de pijltoetsen OMHOOG/

OMLAAG om de gewenste parameters te markeren en

drukt u op de ENTER-toets.

Eenheden

Het invoerscherm EENHEDEN gebruikt u om de

gewenste weergave van eenheden en indelingen te

specificeren. Het systeem start met deze instellingen

op.

Inch/MM - Maten worden weergegeven en

ingevoerd in de eenheden die in het veld LINEAIR

zijn geselecteerd. Kies inch of millimeter door op de

softkey INCH/MM te drukken U kunt de maateenheid

ook selecteren door op de softkey INCH/MM te

drukken in de werkstand Incrementeel of Absoluut.

Decimale graden, Radialen of Graden/Minuten/

Seconden (GMS) - In het veld HOEK kunt u opgeven

hoe hoeken in invoerschermen moeten worden

weergegeven en ingevoerd. Selecteer DECIMALE

GRADEN, RADIALEN of GMS met behulp van de softkey.

Parameters voor systeeminstellingen

De systeeminstellingen kunnen worden geopend door

op de softkey INSTELLINGEN te drukken, waarna de

softkey SYSTEEMINSTELLINGEN verschijnt. Parameters

voor systeeminstellingen worden gedurende de

eerste installatie vastgesteld en zullen

hoogstwaarschijnlijk niet vaak wijzigen. Daarom zijn

de parameters voor systeeminstellingen beveiligd met

een wachtwoord: (95148).

Encoderinstellingen

Met ENCODERINSTELLINGEN kunt u de resolutie

van de encoder en het type (lineair of roterend), de

telrichting en het type referentiemerk bepalen.

Tellerinstellingen

Het invoerscherm TELLERINSTELLINGEN is de

parameter waarmee u de toepassing voor de uitlezing

bepaalt. U kunt kiezen uit de toepassingen Frezen of

Draaien. Een softkey STANDAARDCONFIGURATIE

verschijnt in de keuzeopties TELLERINSTELLINGEN.

Wanneer hierop wordt gedrukt, worden de

configuratieparameters (gebaseerd op frezen of

draaien) teruggezet naar de standaardconfiguratie.

Pagina-aanduiding

Instellen/nul

AslabelAanduiding

referentiemerk

Softkey-

functies

Display-

gedeelte

Grafische

positioneer-

hulp

Bedieningsscherm Digitale

uitlezingen - Overzicht van

softkeyfuncties

In het bedieningsscherm kunt u uit twee pagina's met

softkeyfuncties selecteren. Navigeer met de LINKER-

/RECHTERPIJLtoetsen door iedere pagina. De pagina-

aanduiding in de statusbalk toont de pagina-oriëntatie.

De donkere pagina is de pagina waarop u zich nu

bevindt. Voor iedere toets is er een referentiepagina

met extra informatie. Zie hierboven.

Toetsen-

pagina 1 Toetsfunctie Toets-

picto-

gram

SCHUINFREZEN,

OF VECTORING Opent het invoerscherm

SCHUINFREZEN voor

frezen, of het

invoerscherm

VECTORING voor

draaien

BOOGFREZEN,

OF CONUS

BEREKENEN

Opent de

invoerschermen

BOOGFREZEN voor

frezen, of het

invoerscherm CONUS

BEREKENEN voor

draaien

Softkey-

pagina 1 Softkeyfunctie Softkey-

symbool

HELP Opent de helpinstructies

op het scherm.

INCH/MM Schakelt tussen de

eenheden inch en

millimeter.

RADIUS/

DIAMETER Schakelt tussen radius- en

diameterweergave. Deze

functie geldt alleen voor

Draaien.

INSTELLEN/

NUL Schakelt tussen de

functies Instellen en Nul.

Wordt gebruikt met

afzonderlijke astoetsen.

Softkey-

pagina 2 Softkeyfunctie Softkey-

symbool

INSTELLEN Opent het menu

Bewerking instellen. U

kunt dan de softkey

Systeeminstellingen

gebruiken.

VRIJGAVE REF Druk hierop wanneer u

een referentiemerk wilt

identificeren.

Nederlands

kurzanleitung_innenteil.fm Seite 1 Donnerstag, 4. Oktober 2007 9:30 09

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{+49 (8669) 31-0

|+49 (8669) 50 61

E- ail: [email protected]

www.he denha n.de

Werkstanden

De ND 522/523 heeft twee werkstanden: Restweg

(INCREMENTEEL) enFeitelijke waarde (ABSOLUUT). Met

de functie Restweg (die in dit handboek als

incrementeel wordt aangeduid) kunt u nominale

posities benaderen door te verplaatsen totdat de

nulwaarde wordt weergegeven. Wanneer u in de

werkstand Incrementeel werkt, kunt u nominale

coördinaten als incrementele of absolute maten

invoeren. Met de functie Feitelijke waarde (die in dit

handboek als absoluut wordt aangeduid) wordt altijd

de huidige actuele positie van het gereedschap ten

opzichte van het actieve nulpunt. weergegeven. In

deze werkstand worden alle bewegingen uitgevoerd

door verplaatsing totdat de weergegeven waarde

overeenkomt met de gewenste nominale positie.

In de werkstand Absoluut, als de ND 522/523 is

geconfigureerd voor een freesbewerking, zijn alleen

de lengtecorrecties van het gereedschap actief. Zowel

de radius- als de lengtecorrecties worden in de

werkstand Restweg gebruikt om de "restweg" te

berekenen die nodig is om de gewenste nominale

positie ten opzichte van de kant van het

snijgereedschap te bereiken. Als de ND 522/523 is

geconfigureerd voor een draaibank, worden alle

gereedschapscorrecties zowel in de werkstand

Incrementeel als Absoluut toegepast.

Druk op de toets INCREMENTEEL/ABSOLUUT om tussen

deze twee werkstanden te schakelen.

In de draaibewerking kan de positie van de Z-assen in

een systeem met drie assen snel worden gekoppeld.

Gatencirkels en gatenreeksen

(frezen)

Druk op de toetsen GATENCIRKEL of GATENREEKS om de

gewenste functie te selecteren en de benodigde

gegevens in te voeren. Deze gegevens kunt u meestal

vinden in de werkstuktekening (bijv. gatdiepte, aantal

gaten, etc.). Bij gatenpatronen berekent de ND 522/

523 dan de posities van alle gaten. Het patroon wordt

grafisch op het scherm weergegeven. Met Grafische

weergave bekijken kunt u het gatenpatroon

controleren, voordat u met de bewerking begint. Dit is

ook handig voor het direct selecteren van gaten, het

afzonderlijk boren van gaten en het overslaan van

gaten.

Softkey RX(radius/diameter)

Op tekeningen voor draaidelen staan doorgaans de

diametermaten aangeven. De ND 522/523 kan de

radius of diameter voor u weergeven. Wanneer de

diameter wordt weergegeven, verschijnt het

diametersymbool (¬) naast de positiewaarde.

Voorbeeld: radiusweergave, positie 1 X = 20 mm

Diameterweergave, positie 1 X = ¬40 mm

Druk op de softkey RXom tussen de radiusweergave

en de diameterweergave te schakelen.

Nominale positie S, actuele positie I en restweg R

ND 522, ND 523

Gebruikershandboek: Functies

Evaluatie van referentiemerken

Met de functie van de ND 522/523 voor evaluatie van

de referentiemerken wordt automatisch de relatie

hersteld tussen de assledeposities en de

weergegeven waarden die u het laatst hebt

gedefinieerd door het instellen van het nulpunt.

Als de as-encoder referentiemerken heeft, knippert de

REF-indicatie. Nadat de referentiemerktekens zijn

gepasseerd, stopt het knipperen van de indicator en

verandert de weergave in de niet-knipperende

indicatie REF.

Werken zonder evaluatie van referentiemerken

U kunt de ND 522/523 ook gebruiken zonder de

referentiemerken te passeren. Druk op de softkey

GEEN REF om de procedure voor evaluatie van

referentiemerken te verlaten en door te gaan.

U kunt ook later nog referentiemerken passeren,

wanneer nulpunten moeten worden vastgelegd die

later na een stroomonderbreking kunnen worden

hersteld. Druk op de softkey VRIJGAVE REF om de

procedure voor evaluatie van referentiemerken te

activeren.

Functie VRIJGAVE/UITSCHAKELEN REF

Met de schakelsoftkey VRIJGAVE/UITSCHAKELEN, die

beschikbaar is tijdens de referentiemerk-

evaluatieprocedure, kan de operator een specifiek

referentiemerk op een encoder selecteren. Dit is

belangrijk bij gebruik van encoders met vaste

referentiemerken. Wanneer op de softkey

UITSCHAKELEN REF wordt gedrukt, wordt de

evaluatieprocedure onderbroken. Alle

referentiemerken die zijn gepasseerd tijdens

verplaatsing van de encoder, worden genegeerd.

Wanneer vervolgens op de softkey VRIJGAVE REF

wordt gedrukt, wordt de evaluatieprocedure weer

geactiveerd en wordt het volgende gepasseerde

referentiemerk geselecteerd.

Zodra de referentiemerken voor alle gewenste assen

zijn vastgesteld, drukt u op de softkey GEEN REF om de

procedure te beëindigen. U hoeft niet de

referentiemerken van alle encoders te passeren, maar

alleen de merken die u nodig hebt. Indien alle

referentiemerken zijn gevonden, keert de ND 522/523

automatisch terug naar het scherm Digitale

uitlezingen.

Help-scherm

De geïntegreerde bedieningsinstructies kunnen altijd

worden geraadpleegd voor informatie en hulp.

Oproepen van de bedieningsinstructies:

Druk op de softkey HELP.

Er wordt informatie over de huidige bewerking

weergegeven.

Gebruik de pijltoetsen OMHOOG/OMLAAG als de

informatie is verspreid over meer dan één

schermpagina.

Informatie over een ander onderwerp bekijken:

Druk op de softkey Lijst van onderwerpen.

Druk op de pijltoetsen OMHOOG/OMLAAG om binnen de

index te navigeren.

Druk op de toets ENTER om het gewenste item te

selecteren.

Bedieningsinstructies verlaten:

Druk op de C-toets.

Indien een encoder zonder referentiemerken

wordt ingesteld, wordt de REF-indicatie niet

weergegeven. Ingestelde nulpunten van een

as gaan verloren zodra de stroom wordt

uitgeschakeld.

Als u de referentiemerken niet passeert,

slaat de ND 522/523 de nulpunten niet op.

Dit betekent dat de relatie tussen de

assledeposities en de weergegeven

waarden na een stroomonderbreking

(uitschakeling) niet kan worden hersteld.

Lijst van onderwerpen in de HELP-modus

Nulpunten

De werkstuktekening geeft een bepaald punt op het

werkstuk (meestal een hoek) aan als het absolute

nulpunt en eventueel een of meer andere punten als

relatieve nulpunten.

De procedure voor het bepalen van het nulpunt legt

deze punten vast als de oorsprong van de absolute of

relatieve coördinatenstelsels. Het werkstuk, dat is

uitgelijnd ten opzichte van de machine-assen, wordt

verplaatst naar een bepaalde positie ten opzichte van

het gereedschap en de in het display getoonde

waarde wordt op nul gezet, of eventueel op een

bepaalde andere relevante waarde (bijv. om de

gereedschapsradius te compenseren).

Nulpunttoets

Nulpunten kunnen het gemakkelijkst worden

ingesteld met de tastfunctie van de ND 522/523,

wanneer u het werkstuk met een gereedschapskant

tast.

U kunt natuurlijk ook op de conventionele manier

nulpunten instellen, door de kanten van het werkstuk

één voor één aan te raken met een gereedschap en de

gereedschapsposities handmatig als nulpunten in te

voeren. In de nulpunttabel kunnen maximaal 10

nulpunten worden opgenomen. U hoeft dan meestal

de asverplaatsing niet te berekenen wanneer u werkt

met ingewikkelde werkstuktekeningen met meerdere

nulpunten.

Gereedschapstoets

Met deze toets wordt de gereedschapstabel geopend

en hebt u toegang tot het invoerscherm

GEREEDSCHAP om gereedschapsparameters in te

voeren. De ND 522/523 kan in de gereedschapstabel

maximaal 16 gereedschappen opslaan.

Grafische positioneerhulp

Wanneer u verplaatst totdat de nulwaarde (in de

modus Incrementeel) wordt weergegeven, toont de

ND 522/523 een grafische positioneerhulp.

De ND 522/523 toont de grafische positioneerhulp in

een smal kader onder de huidige actieve as. Twee

driehoekige merktekens in het midden van het kader

geven de nominale positie aan die u wilt bereiken.

Een vierkantje is het symbool voor de asslede. Er

verschijnt een pijl in het vierkantje om de richting aan

te duiden waarin de as zich verplaatst. Let erop dat het

vierkantje zich pas begint verplaatsen als de asslede

zich in de buurt van de nominale positie bevindt.

Gereedschapstabel voor het frezen

kurzanleitung_innenteil.fm Seite 2 Donnerstag, 4. Oktober 2007 9:30 09

ND 522, ND 523

Kvik Guide: Anvendelse

3 akse taster

En komplet brugervejledning findes på www.heidenhain.de

Generel navigering

Brug tastaturet for indlæsning af numeriske værdier

indenfor hvert felt.

ENTER tasten vil bekræfte indlæsningen i et felt og

vende tilbage til den foregående skærm.

Tryk Ctasten for at slette indlæsninger og

fejlmeddelelser eller vende tilbage til foregående

skærmbillede.

SOFTKEYS viser de forskellige fræse eller dreje

funktioner. Disse funktioner vælges ved at trykke

den tilsvarende softkeytaste direkte under hver

softkey. Der er 2 sider med softkey funktioner der

kan vælges. Adgangen til dem fås ved brug af

tasterne PIL TIL VENSTRE/PIL TIL HØJRE.

Med PIL TIL VENSTRE/PIL TIL HØJRE tasterne

bevæger man sig gennem siderne 1 og 2 med

mulige softkey funktioner. Den aktuelle side

fremhæves i statuslinien øverst i skærmbilledet.

Brug PIL OP/PIL NED tasterne for at flytte mellem

felterne indenfor et skærmbillede og listebokse

indenfor en menu. Når curseren har nået det sidste

menupunkt springer den automatisk tilbage til

menuens start.

Oversigt over taster for generelle funktioner

Taster side 1 Funktionstaster Taste

symbol

INKREMENTAL/

ABSOLUT Skifter displayet mellem

driftsarterne Akt.-

værdi(absolut)/

Restvejsvisning

(inkremental).

1/2 (KUN EN

FRÆSE

FUNKTION)

Bruges til at dele den

aktuelle position med to

CALC Åbner

beregningsfunktionerne

HENF.PKT Åbner

HENFØRINGSPUNKT

billedskærmen for at

fastlægge

henføringspunktet for

hver akse.

VÆRKTØJ Åbner VÆRKTØJS-

TABELLEN.

CIRKEL

MØNSTER Åbner CIRKEL MØNSTER

billedet. Dette beregner

hul-positionerne for

fræsning

LINEÆRT

MØNSTER Åbner det LINIÆRE

MØNSTER billede. Dette

beregner hul-positionerne

for fræsning

Talindlæsning

Enter tasteVisningsområde Slet taste

Soft keys - taster

nedenunder ND522 -

523 billedskærmen hvis

funktioner er afhængig

af de tilknyttede felter

der vises på skærmen Piltaster opad/nedad -

bruges også til indstilling af

farvekontrast

Funktionstaster

Værktøj Tilspænd. Måleenhed

Henf.punkt Stopur Driftsarter

Tilslutning og indstillinger

Tænd for strømmen (knappen er på

bagsiden). Startskærm billedet vil vises.

(Dette skærmbillede vil kun vises den

allerførste gang der tændes for tælleren. De

følgende trin er måske allerede udført af

installatøren).

Vælg det ønskede sprog ved at trykke

softkey LANGUAGE.

Vælg anvendelsen enten FRÆSNING eller

DREJNING. ANVENDELSE [FRÆSE/DREJE]

softkey skiftes mellem disse to

indstillinger.

Vælg derefter antal akser der behøves. Når

komplet tryk på hard-key tasten ENTER.

Hvis nødvendigt, kan De skifte anvendelse

senere i installationsindstillinger under tæller

indstillinger.

Deres ND 522/523 er nu klar til brug og er i driftsart

Akt.-værdi. Hver aktiv akse vil have et

blinkende“REF”tegn ved siden af. Referencemærke-

udnyttelsen skal nu udføres.

Indstilling

ND 522/523 tilbyder to kategorier for indstilling af

drifts-parametre. Disse kategorier er:

Bearbejdningsindstillinger og installationsindstillinger.

Bearbejdnings parametrene bruges til at tilpasse

specifikke krav til bearbejdningen for hvert arbejde.

Installationsindstillingerne bruges til at oprette

målesystem, og display parametre. Bearbejdnings

menuen kommer man ind i ved at trykke INDSTILLING.

Bearbejdnings-indstillings parametre

For at se og ændre bearbejdnings-indstillings

parametre bruges PIL OP/PIL NED tasterne for at

fremæve den ønskede parameter og tasten ENTER

trykkes.

Enheder

skærmbilledet ENHEDER bruges til vælge de ønskede

displayenheder og formater. Når ND 780 startes bliver

disse indstillinger aktive.

Tommer/MM - måleværdier vises og indlæses i

enhederne valgt i feltet LINIÆR. Vælg mellem

tommer eller millimeter ved at trykke softkey

TOMMER/MM. De kan også vælge måleenheden ved at

trykke softkey TOMME/MM i enten inkremental eller

Akt.-værdi.

Decimal grader, Radian eller Grader/Minutter/

´Sekunder (DMS) - VINKEL feltet influerer på

hvordan vinkler bliver vist og indlæst i

skærmbilledet. Vælg mellem DECIMAL GRADER,

RADIANER ellr DMS ved at bruge softkey.

Installations indstillinings-parametre

Installations indstillinger åbnes ved at trykke softkey

INDSTILLING, som frembringer softkey INSTALLATIONS

INDSTILLING. Installations indstillinger oprettes under

opstarten og vil sandsynligvis oftest ikke ændres. På

grund af dette, er installations parametrene beskyttet

med en adgangskode: (95148).

Målesysten indstillinger

MÅLESYSTEM INDSTILLINGER bruges til indstilling

af målesystemopløsning og type (liniær, dreje),

tælleretning, referencemærke type.

Tæller indstillinger

TÆLLER INDSTILLINGER form er parameteren hvor

brugeren definerer bruger anvendelsen for

udlæsningen. Der kan vælges fræse eller dreje

anvendelser. En softkey FABRIKS DEFAULT vises i

TÆLLER INDSTILLINGER valg af options. Trykkes

den, vil konfiguration parametrene (baseret enten på

fræse eller dreje) blive stillet til fabriks standard.

Side indikator

Fastlæg/nulling

AksebetegnelseRef.-mærke

Softkey-

funktioner

Visningsom-

råde

Grafisk positio-

neringshjælp

Oversigt over tællerens softkeys

funktioner på skærmen

Der er to sider med softkey funktioner at vælge

imellem på skærmen Brug tasterne PIL TIL VENSTRE/

PIL TIL HØJRE for at gennemgå hver side med

curseren. Sidevisningen i statuslinien vil vise

sideorienteringen. Den mørke side indikerer den side

De netop er på. Hver taste har en reference side for

yderligere information. Se ovenover.

Taster side 1 Funktionstaster Taste

symbol

SKRÅ

FRÆSNING,

ELLER

VECTORING

Åbner SKRÅ FRÆSNING

billedet for fræsning, eller

VECTORING billedet for

drejning

BUE

FRÆSNING,

ELLER KONUS

BEREGNING

Åbner BUE FRÆSNING

billedet for fræsning, eller

KONUS BEREGNING

billedet for drejning

Softkey

side 1 Softkey-funktioner Softkey

symbol

HJÆLP Åbner for

skærmvejledningen.

TOMMER/MM Skifter mellem tommer

og millimeter.

RADIUS/

DIAMETER Skifter mellem radius og

diameter visning. Denne

funktion er kun til dreje

opgaver.

INDSTILLING/

NULLING Skifter mellem indstilling

og nulstilling funktioner.

Bruges ved individuelle

aksetaster.

Softkey

side 2 Softkey-funktioner Softkey

symbol

INDSTILLING Åbner menuen

bearbejdningsindstillinger

og giver adgang til softkey

indstallations indstillinger.

AKTIVÉR REF Tryk når klar til at

identificere et

referencemærke

Dansk

kurzanleitung_innenteil.fm Seite 1 Donnerstag, 4. Oktober 2007 9:22 09

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{+49 (8669) 31-0

|+49 (8669) 50 61

E- ail: [email protected]

www.he denha n.de

Driftsarter

ND 522/523 har to driftsarter: Restvej (INKREMENTAL)

og Akt.-værdi (ABSOLUT). Restvejsvisningen (som i

denne manual vil blive benævnt som inkremental)

gør det muligt at nå Soll-positionen simpelthen ved at

køre til display-værdien nul. Når der arbejdes med

restvejsvisning kan De indlæse Soll-koordinater som

enten inkrementale eller absolutte mål. Akt.-værdi

visningen (som i denne manual vil blive benævnt som

absolut ) viser altid den i øjeblikket aktuelle position af

værktøjet, relativt til det aktive henføringspunkt. I

denne driftsart, bliver alle bevægelser udført ved

kørsel indtil displayet svarer til den ønskede Soll-

position.

Når i absolut drift, hvis ND 522/523 er konfigureret til

fræse opgaver, er kun værktøjs-længde offset aktiv.

Både radius og længde offset er brugt i restvejsvisning

for at beregne størrelsen af "restvejen" der er

nødvendig for at nå til den ønskede Soll-position relativ

til kanten af værktøjet som vil foretage skæringen.

Hvis ND 522/523 er konfigureret til en drejebænk,

bliver alle værktøjs offset brugt både i inkremental og

absolut drift.

Tryk softkey INKREMENTAL/ABSOLUT for at skifte

mellem disse to driftsarter.

Drejearbejdet sørger for en hurtig metode til at koble

Z-akse positionen til et 3 akse system.

Cirkel og liniære mønstre

(fræsning)

Tryk tasten CIRKEL MØNSTER eller LINEÆRT MØNSTER for

at vælge den ønskede hul-mønster funktion og indlæs

de nødvendige data. Disse data kan sædvanligvis

tages fra emne-tegningen (f.eks. hul-dybde, antal

huller, etc.). Ved hul -mønstre, beregner ND 522/523

så positionerne for alle huller og viser mønstret grafisk

på skærmen. Det grafiske billede gør det muligt at

kontrollere mønstret før start af bearbejdningen. Det

er også nyttigt ved direkte valg af huller, udføre huller

separat, og droppe huller.

Softkey RX(Radius/Diameter)

Tegninger for dreje dele angiver normalt diameter-

værdier. ND 522/523 kan vise enten radius eller

diameter for Dem. Når diameteren bliver vist, bliver

diameter symbolet (¬) vist ved siden af positions-

værdien.

Eksempel:

Radius visning, position 1 X = 20 mm

Diameter visning, position 1 X = ¬40 mm

Tryk softkey RXfor at skifte mellem radius visning og

diameter visning.

Soll-position S, den aktuelle position I og restvej R

ND 522, ND 523

Kvik Guide: Funktioner

Referencemærke udførelse

ND 522/523's referencemærke udnyttelse genskaber

automatisk forholdet mellem akseslæde position og

display-værdier, som De sidst definerede ved

henføringspunkt fastlæggelsen.

Hvis akse målesystemet har referencemærker, vil

REF indikatoren blinke. Efter at have overkørt

referencemærket, vil indikatoren holde op med at

blinke og skifte til ikke-blinkende REF.

Arbejde uden referencemærke udnyttelse

De kan også bruge ND 522/523 uden at overkøre

referencemærket. Tryk softkey INGEN REF for at

forlade referencemærke udnyttelses rutinen og

fortsætte.

De kan stadig overkøre referencemærker på et senere

tidspunkt, hvis det bliver nødvendigt at definere

henføringspunkter som kan genskabes efter en

strømafbrydelse. Tryk softkey AKTIVÉR REF for at

aktivere referencemærke udnyttelses rutinen.

AKTIVÈR/DEAKTIVÈR REF funktion

Skifte softkey`en AKTIVÈRDEAKTIVÈR, som er til

rådighed under referencemærke udnyttelses rutinen,

tillader brugeren at vælge et specifikt reference

mærke på et målesystem. Dette er vigtigt når der

bruges målesystemer med faste referencemærker.

Når softkey DEAKTIVÈR REF er trykket, holder

udnyttelses rutinen pause og alle referencemærker

der overkøres under målesystem bevægelsen bliver

ignoreret. Når softkey AKTIVÈR REF så trykkes, vil

udnyttelses rutinen igen blive aktiv og det næste

referencemærke der overkøres vil blive valgt.

Når referencemærkerne for alle ønskede akser er

etableret, trykkes softkey INGEN REF for at forlade

rutinen. De behøver ikke at overkøre

referencemærkerne på alle målesystemer, kun dem

som De behøver. Når alle referencemærker er blevet

fundet vil ND 522/523 gå tilbage til tæller

displayskærmen automatisk.

Skærmbillede hjælp

Den integrerede brugervejledning giver informationer

og hjælp til alle situationer. For at kalde

brugervejledningen:

Tryk softkey HJÆLP.

Der vises informationer om den aktuelle funktion.

Brug tasterne PIL OP/PIL NED hvis forklaringen

fylder mere en én skærmside.

For at se informationer om andre emner:

Tryk softkey liste over emner.

Tryk tasten PIL OP/PIL NED for at rulle gennemt

indholdet.

Tryk tasten ENTER for at vælge emnet De behøver.

For af forlade brugervejledningen:

Tryk tasten C.

Hvis et målesystem er indstillet uden

referencemærker, så vil REF indikatoren ikke

blive vist, og henføringspunkter vil blive

mistet hvis strømmen afbrydes.

Hvis De ikke kører over referencemærket,

gemmer ND522/523 ikke henføringspunktet.

Det betyder at det ikke er muligt at gendanne

samordningen mellem akseslæde positionen

og display værdier efter en strømafbrydelse

(genstart).

Liste over emner under HJÆLP funktionen

Henføringspunkter

Arbejdstegningen angiver et bestemt punkt på emnet

(normalt et hjørne) som absolut henføringspunkt og

måske et eller flere andre punkter som relative

henføæringspunkter.

Ved henføringspunkt fastlæggelse bliver disse

punkter tilordnet nulpunktet i det absolutte eller

relative koordinatsystem. Emnet, som er oprettet til

maskinakserne, flyttes til en bestemt position relativt

til værktøjet og displayet sættes til enten nul eller til en

anden passende værdi (f.eks. for at kompensere for

en værktøjs-radius).

Henføringspunkt taste

Den nemmeste måde at fastlægge et

henføringspunkt på er at bruge ND 522/523's taste

funktioner når De taster emnet med kanten af et

værktøj.

Selvfølgelig, kan De også fastlægge

henføringspunkter på den almindelige måde ved at

berøre kanten af emnet, et efter et med et manuelt

med et værktøj og manuelt indtaste positionerne som

referencepunkter. Henføringspunkt-tabellen kan

indeholde op til 10 henføringspunkter. I de fleste

tilfælde vil dette overflødiggøre at beregne

aksekørslen når De arbejder med komplicerede emne-

tegninger som indeholder mange henføringspunkter.

Værktøjs taste

Denne taste åbner værktøjs-tabellen og giver adgang

til VÆRKTØJS skemaet for indlæsning af værktøjs-

parametre. ND 522/523 kan gemme op til 16

værktøjer i værktøjs-tabellen.

Grafisk positioneringshjælp

Ved kørsel til displayværdi nul (i restvejsvisning), viser

ND 522/523 altid en grafisk positioneringshjælp.

ND 522/523 viser den grafiske positioneringshjælp i et

smalt firkantet felt nedenunder den aktuelle aktive

akse. To trekantmærker i midten af firkanten

symboliserer Soll-positionen som De skal køre til.

En lille firkant symboliserer akse-slæden. En pil som

indikerer kørselsretningen vises i firkanten når aksen

bevæges. Bemærk at firkanten ikke begynder at flytte

sig før akseslæden er nær ved Soll-positionen.

Værktøjs-tabel i fræsning

kurzanleitung_innenteil.fm Seite 2 Donnerstag, 4. Oktober 2007 9:22 09

ND 522, ND 523

Ръководство за бърза справка: Експлоатация

3 бутона за оси

Пълното потребителско ръководство може да бъде намерено на www.heidenhain.de

Обща навигация

Използвайте клавиатурата за въвеждане на

числови стойности във всички полета.

Бутонът ENTER потвърждава въвеждането в

полето ивръща предишния екран.

Натиснете бутона C, за да изчистите

въвежданията исъобщенията за грешка или за

да се върнете към предишния екран.

Имената на СОФТУЕРНИТЕ БУТОНИ показват

различните функции за фрезоване иструговане.

Тези функции се избират снатискане на

съответния софтуерен бутон, намиращ се точно

под всеки надпис. Има 2 страници сдостъпни за

избор функции на софтуерни бутони. Втях се

влиза сползване на бутоните сЛЯВА/ДЯСНА

СТРЕЛКА.



Бутоните сЛЯВА/ДЯСНА СТРЕЛКА преминават

между двете страници сдостъпни функции на

софтуерните бутони. Текущата страница се мар-

кира встатус лентата вгорната част на екрана.



Използвайте бутоните сГОРНА/ДОЛНА СТРЕ-

ЛКА, за да се придвижвате между полетата във

формулярите исписъчните полета вменюто. Ор-

иентацията на курсора етакава, че при достигане

до края на менюто се връща вначалото.

Функции на функционалните бутони вобщите

операции. Кратък преглед

Страница с

функцио-

нални

бутони 1

Функция на

функционалния

бутон

Символна

функцио-

налния

бутон

ИНКРЕМЕН-

ТАЛЕН/

АБСОЛЮТЕН

Превключва дисплея

между режимите

Разстояние-за-

преместване

(Инкрементален) и

Текуща позиция

(Абсолютен).

1/2

(ФУНКЦИЯ

САМО ПРИ

ФРЕЗОВАНЕ)

Използва се за

разделяне текущата

позиция на две.

КАЛК Отваря функциите на

калкулатора.

КООРД.СМА Отваря формуляра

КООРД.С-МА, за да

се настрои

измервателният

еталон за всяка ос.

ИНСТРУМ.Отваря ТАБЛИЦАТА

СИНСТРУМЕНТИ.

КРЪГОВ

ШАБЛОН Отваря формуляра

КРЪГОВ ШАБЛОН.

Чрез него се

изчисляват

позициите на

отворите за

Фрезоване

Цифрови бутони за въвеждане

Бутон EnterОбласт на

дисплея

Бутон за

изчистване

Софтуерни бутони -

редица бутони под

екрана на ND522 - 523,

чиито функции може да

варират взависимост

от свързаните полета,

които се показват върху

екрана над тях

Бутони със стрелка

нагоре/надолу -

използват се също за

настройване контраста

на екрана

Функционални

бутони

Инструмент Подаване Мерна единица

Тек. коорд.

система

(еталон)

Хронометър Работни режими

Включване инастройки

Включете захранването (на гърба). Ще се

покаже началният екран. (Този екран се

отваря само първия път, когато

устройството се включва. Възможно е

следните стъпки вече да са завършени от

инсталатора.)

Изберете желания език от софтуерния

бутон ЕЗИК.

Изберете приложение: ФРЕЗА или

СТРУГ.Софтуерният бутон ÏÐÈËÎÆ.

[ФРЕЗА/СТРУГ]превключва между

тези две настройки.

След това изберете нужния брой оси.

Накрая натиснете бутона ENTER.

Ако енеобходимо, можете да промените

приложението по-късно от Настройка на

инсталиране под Настройки на брояча.

Сега вашият ND 522/523 еготов за работа исе

намира вАбсолютен работен режим. Всяка актив-

на ос ще има до себе си мигащ знак "REF". Тук раз-

познаването на реперни точки трябва да завърши.

Настройка

ND 522/523 предлага две категории за настрой-

ване на работните параметри. Тези категории са:

Настройка на операция иНастройка на инсталира-

не. Параметрите вНастройка на операция се изпо-

лзват за въвеждане на конкретни изисквания за об-

работка за всяка операция. Настройката на

инсталиране се използва за параметризиране на

енкодера идисплея. Менюто Настройка на опера-

ция се отваря от софтуерния бутон НАСТРОЙКА.

Параметри внастройка на операция

За да видите ипромените параметрите вНаст-

ройка на операция, използвайте бутоните ГОРНА/

ДОЛНА СТРЕЛКА за маркиране на параметрите,

които ви интересуват, инатиснете бутона ENTER.

Параметри внастройка на инсталация

Настройката на инсталацията се отваря от

софтуерния бутон НАСТРОЙКА, който показва

софтуерния бутон НАСТР. ИНСТАЛИРАНЕ.

Параметрите вНастройка на инсталиране се

определят при първото инсталиране инай-

вероятно няма да се променят често. Поради тази

причина параметрите внастройката на

инсталацията са защитени спарола: (95148).

Настройка на енкодер

НАСТРОЙКА ЕНКОДЕР се използва за

настройване разделителната способност итипа на

енкодера (линеен, ротационен), посока на броене,

тип реперна точка.

Настройки на брояч

Функцията НАСТРОЙКИ БРОЯЧ епараметърът,

където операторът въвежда потребителското

приложение на индикацията. Изборите са за

фрезови истругови приложения. Появява се един

софтуерен бутон ФАБРИЧНИ НАСТРОЙКИ в

избора НАСТРОЙКИ БРОЯЧ от опциите. Снего

параметрите на конфигурацията (или при фреза,

или струг) се възстановяват към фабричните

настройки.

Страница

със

софтуерни

бутони 2

Функция на

софтуерния бутон Символ на

софтуерния

бутон

НАСТРОЙКА

Отваря менюто Наст-

ройка на операция и

дава достъп до

софтуерния бутон за

Настройка на

инсталацията.

АКТИВАЦИЯ

РЕП.ТОЧКИ

Натиснете, когато сте

готови за разпоз-

наване на реперна

точка.

Индикатор на

страници

Настр./Нула

Име на осСимвол REF

Функции на

софтуерните

бутони

Област на

дисплея

Помощна

графика при

позициониране

Функции на софтуерните бутони

вработния екран на

индикацията. Кратък преглед

Има две страници сфункции на софтуерни бутони,

достъпни за избор вработния екран. Използвайте

бутоните сЛЯВА/ДЯСНА СТРЕЛКА за

преминаване между страниците. Индикаторът на

страници встатус лентата показва ориентацията

на страницата. Потъмнената страница показва

страницата, на която се намирате вмомента.

Всеки бутон има справочна страница с

допълнителна информация. Вж. по-горе.

Страница с

функцио-

нални

бутони 1

Функция на

функционалния

бутон

Символна

функцио-

налния

бутон

ЛИНЕЕН

ШАБЛОН Отваря формуляра

ЛИНЕЕН ШАБЛОН.

Чрез него се

изчисляват

позициите на

отворите за

Фрезоване

ФРЕЗОВАНЕ

ПОД НАКЛОН

ИЛИ

ВЕКТОРИ

Отваря формуляра

ФРЕЗОВАНЕ ПОД

НАКЛОН при

Фрезоване или

формуляра

ВЕКТОРИ при

Струговане

ФРЕЗОВАНЕ

ПО ДЪГА

ИЛИ

КАЛКУЛАТОР

ЗА КОНУС

Отваря формуляра

ФРЕЗОВАНЕ ПО

ДЪГА при фрезоване

или формуляра

КАЛКУЛАТОР ЗА

КОНУС при

струговане

Страница

със

софтуерни

бутони 1

Функция на

софтуерния бутон Символ на

софтуерния

бутон

ПОМОЩ Отваря помощни

инструкции онлайн.

INCH/MM Превключва между

инчови и

милиметрови

единици на

дисплея.

РАДИУС/

ДИАМЕТЪР Превключва между

показване на

радиуси и

диаметри. Тази

функция се отнася

само за приложения

на струг.

НАСТР./

НУЛА Превключва между

функциите Настр./

Нула. Използва се с

индивидуални

бутони на осите.

Balgarski

kurzanleitung_innenteil.fm Seite 1 Donnerstag, 4. Oktober 2007 2:46 14

DR. JOHANNES HEIDENHAIN GmbH

Dr.-Johannes-Heidenhain-Straße 5

83301 Traunreut, Germany

{+49 (8669) 31-0

|+49 (8669) 50 61

E- ail: [email protected]

www.he denha n.de

Работни режими

ND 522/523 има два работни режима: Разстояние-

за-преместване (ИНКРЕМЕНТАЛЕН) иТекуща

позиция (АБСОЛЮТЕН). Функцията Разстояние-

за-преместване (която ще бъде наричана

инкрементална втова ръководство) ви позволява

да се доближите до номиналните позиции чрез

просто придвижване до нулево показание на

дисплея. Когато работите винкрементален режим,

можете да въведете номиналните координати или

като инкрементални, или като абсолютни размери.

Функцията Текуща позиция (която ще бъде

наричана абсолютна втова ръководство) показва

текущата реална позиция на инструмента спрямо

активния измервателен еталон. Втози режим

всички движения се правят чрез преместване,

докато дисплеят съвпадне сноминалната позиция,

която се изисква.

Докато сте вАбсолютен режим, ако ND 522/523 е

конфигуриран за фрезови приложения, само

отместванията на дължината на инструмента са

активни. Идвата вида отмествания - на радиуса и

на дължината, се използват врежима Разстояние-

за-преместване за изчисляване на нужното

Разстояние-за-преместване за достигане до

желаната номинална позиция спрямо ръба на

инструмента, който ще направи изрязването. Ако

ND 522/523 енастроен за струг, всички

отмествания на инструмента се използват ив

двата вида режими - инкрементален иабсолютен.

Натиснете функционалния бутон INC/ABS, за да

преминете между тези два режима.

Приложението за струг предлага бърз начин за

куплиране на Z осите при триосова система.

Кръгови илинейни шаблони

(Фреза)

Натиснете функционалните бутони КРЪГОВ

ШАБЛОН или ЛИНЕЕН ШАБЛОН, за да изберете

желаната функция за шаблон на отвор ивъведете

изискваните данни. Тези данни могат да се вземат

обикновено от чертежа на детайла (напр.

дълбочина на отвор, брой отвори ит.н.). С

шаблоните на отворите ND 522/523 след това

изчислява позициите на всички отвори ипоказва

графично шаблона на екрана. Прегледът на

графика позволява потвърждаване шаблона на

отворите, преди да започне обработването.

Полезен есъщо, когато директно се избират

отвори, когато се изпълняват отвори поотделно и

когато се пропускат отвори.

Номинална позиция S, текуща позиция l и

разстояние-за-преместване R

ND 522, ND 523

Ръководство за бърза справка: Функции

Разпознаване на реперни точки

Функцията за разпознаване на реперни точки на

ND 522/523 автоматично установява връзка между

позициите на направляващата ос истойностите на

дисплея, които последно сте дефинирали чрез

установяване на измервателен еталон.

Ако енкодерът на оста има реперни точки, ще мига

индикаторът REF. След пресичането на реперните

точки, индикаторът ще спре да мига ище премине

на немигащ REF.

Работа без разпознаване на реперни точки

Можете също да използвате ND 522/523 без

пресичане на реперни точки. Натиснете бутона НЕ

РЕП.ТОЧКИ, за да излезете от процедурата по

разпознаване на реперни точки ида продължите.

Можете да използвате пресичане среперни точки

на по-късен етап, ако стане необходимо да

определите измервателни еталони, които да се

възстановят отново след спиране на

захранването. Натиснете бутона АКТИВАЦИЯ

РЕП.ТОЧКИ, за да активирате процедурата по

разпознаване на реперни точки.

АКТИВАЦИЯ/ДЕЗАКТИВАЦИЯ на REF функцията

Превключващият бутон АКТИВАЦИЯ/ДЕЗАКТИВ.,

който едостъпен по време на процедурата за

разпознаване на реперни точки, позволява на

оператора да избере конкретна реперна точка

върху енкодера. Това еважно, когато се използват

енкодери сфиксирани реперни точки. Когато е

натиснат софтуерният бутон ДЕЗАКТИВ.

РЕП.ТОЧКИ, процедурата за разпознаване се

паузира иреперните точки, които са били

пресечени от движението на енкодера, се

игнорират. Когато енатиснат софтуерният бутон

АКТИВАЦИЯ РЕП.ТОЧКИ, процедурата за

разпознаване отново се активира иследващата

пресечена реперна точка ще бъде селектирана.

След като се установят реперни точки за всички

необходими оси, натиснете бутона НЕ РЕП.ТОЧКИ

за изход от процедурата. Не трябва да пресичате

реперните точки на всички енкодери, асамо тези,

които ви трябват. Ако всички реперни точки са

били намерени, ND 522/523 автоматично ще се

върне към екрана на индикацията.

Помощен екран

Интегрираните инструкции за употреба предос-

тавят информация ипомощ във всяка ситуация. За

да извикате инструкциите за употреба:

Натиснете софтуерния бутон ПОМОЩ.

Ще бъде показана информация за текущата

операция.

Използвайте бутоните сГОРНА/ДОЛНА

СТРЕЛКА, ако обяснението еразположено на

повече от една екранна страница.

За да видите информация по друга тема:

Натиснете софтуерния бутон СПИСЪК ТЕМИ.

Използвайте бутоните сГОРНА/ДОЛНА

СТРЕЛКА за приплъзване на индекса.

Натиснете бутона ENTER, за да направите своя

избор.

За да излезете от инструкциите за употреба:

Натиснете бутона C.

Ако енкодерът еконфигуриран без репе-

рни точки, REF индикаторът няма да бъде

показан, анастроените измервателни

еталони от всички оси ще бъдат изгубени

след изключване на захранването.

Ако не пресечете реперните точки, ND

522/523 няма да запази измервателните

еталони. Това означава, че не евъзможно

да възстановите връзката между

позициите на направляващата ос и

стойностите на дисплея след прекъсване

на захранването (изключване).

Списък стеми врежим ПОМОЩ

Начало на координатна система

(измервателен еталон)

Чертежът на детайла определя конкретна точка

върху детайла (обикновено ъгъл) като абсолютен

измервателен еталон (абсолютна нула), авнякой

случаи иоще една или повече точки като

относителни измервателни еталони.

Процедурата за настройка на еталони установява

тези точки като началото на абсолютната или

относителната координатна система. Детайлът,

който се подравнява спрямо осите на машината,

се премества на определена позиция спрямо

инструмента идисплеят се настройва или на нула,

или на друга подходяща стойност (напр. за да

компенсира радиуса на инструмента).

Функционален бутон за координатна система

Най-лесният начин да настроите измервателни

еталони еда използвате опипващата функция на

ND 522/523's, когато опипвате детайла свърха на

инструмента.

Разбира се, също можете да определите точки на

еталон по стандартния начин чрез докосване

краищата на детайла един след друг синструмент

иръчно въвеждане на позициите на инструмента

като точки на еталон. Таблицата сизмервателни

еталони побира до 10 измервателни еталона. В

повечето случаи това ще ви освободи от

необходимостта да изчислявате преместването на

оста, когато работите със сложни чертежи,

съдържащи няколко измервателни еталона.

Функционален бутон Инструмент

Този функционален бутон отваря таблицата с

инструменти ипредоставя достъп до формуляра

ИНСТРУМ. за въвеждане параметрите на

инструмента. ND 522/523 може да запази до 16

инструмента втаблицата синструментите.

Помощна графика при

позициониране

Когато се придвижвате до нулево показание на

дисплея (винкрементален режим), ND 522/523

показва помощна графика при позициониране.

ND 522/523 показва помощната графика при

позициониране втесен правоъгълник под текущо

активната ос. Две триъгълни означения всредата

на правоъгълника символизират номиналната

позиция, която искате да достигнете.

Малкият квадрат символизира направляващата

ос. Стрелката, сочеща посоката, се показва в

квадрата, докато оста се движи. Отбележете, че

квадратът не започва да се движи, докато

направляващата ос не се доближи до

номиналната позиция.

Таблица синструменти при фрезоване

kurzanleitung_innenteil.fm Seite 2 Donnerstag, 4. Oktober 2007 2:46 14

This manual suits for next models

Table of contents

Languages:

Other HEIDENHAIN Controllers manuals

HEIDENHAIN

HEIDENHAIN MANUALPLUS 620 User manual

HEIDENHAIN

HEIDENHAIN ND 1400 - V2.16 GUIDE User manual

HEIDENHAIN

HEIDENHAIN TNC 320 User manual

HEIDENHAIN

HEIDENHAIN QUADRA-CHEK 3000 User manual

HEIDENHAIN

HEIDENHAIN GAGE-CHEK 2000 User manual

HEIDENHAIN

HEIDENHAIN ND 287 - GUIDE User manual

HEIDENHAIN

HEIDENHAIN ND 1200 - V2.17 GUIDE User manual

HEIDENHAIN

HEIDENHAIN ND 280 - GUIDE User manual

HEIDENHAIN

HEIDENHAIN ND 522 - 2-2011 User manual

HEIDENHAIN

HEIDENHAIN EXE 837 User manual

HEIDENHAIN

HEIDENHAIN ND 1300 - V2.1.0 GUIDE User manual

HEIDENHAIN

HEIDENHAIN HR 550FS User manual

HEIDENHAIN

HEIDENHAIN TNC 425 User manual

HEIDENHAIN

HEIDENHAIN ND 2100G - V2.59.0 User manual

HEIDENHAIN

HEIDENHAIN ND 287 - 8-2010 User manual

HEIDENHAIN

HEIDENHAIN TNC 150 User manual

HEIDENHAIN

HEIDENHAIN ND 780 User manual

HEIDENHAIN

HEIDENHAIN ND 1400 QUADRA-CHEK - GUIDE User manual

HEIDENHAIN

HEIDENHAIN TNC 155 User manual

HEIDENHAIN

HEIDENHAIN ND 280 - 8-2010 User manual

Popular Controllers manuals by other brands

E-FLITE

E-FLITE EFLA600 manual

Motoman

Motoman XRC manual

CSN

CSN S.A.T. instruction manual

BIFFI

BIFFI GIGS 0.3 Use and maintenance manual

Mikster

Mikster INDU-50 user manual

Store It Cold

Store It Cold CoolBot Setup

ACO

ACO MultiControl Mono manual

Antelope

Antelope Eclipse 384 owner's manual

Muller

Muller 858 Operating and assembly instructions

WAGNER

WAGNER 0275 002 operating manual

Siemens

Siemens FT2001-A1 Installation

Gamma Vacuum

Gamma Vacuum SPCe user manual

Samlexpower

Samlexpower MSK-10A owner's manual

dji

dji Ronin-S user guide

Transcension

Transcension Commander 192 manual

Rohde

Rohde ST 410 operating instructions

Nordson

Nordson Encore Customer product manual

WilTec

WilTec 50629 Operation manual

HEIDENHAIN ND 522 - GUIDE User manual

Popular Controllers manuals by other brands
