Heitronic 27782 User manual

1 von 3 | Stand 13.05.2016
D Installations- und Bedienungsanweisung
LED-Panels
Art. Nr. 27782, 27783
Diese Bedienungsanleitung gehört ausschließlich zu den obenstehenden Produkten.
Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung des LED-Panels.
Achten Sie daher auf diese Bedienungsanleitung, auch wenn Sie dieses Produkt an Dritte
weitergeben.
Deshalb ist es wichtig, dass Sie diese Anleitung zum späteren Nachlesen gut aufbewahren.
1. Einführung
Sehr geehrter Kunde, vielen Dank, dass Sie sich für den Kauf unseres Produktes entschieden haben.
Sie haben ein Produkt aus dem Hause Vollmer erworben, welches nach dem heutigen Stand der Technik
gebaut wurde. Das LED-Panel erfüllt die Anforderungen der geltenden europäischen und nationalen
Richtlinien. Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen,
müssen Sie als Anwender diese Bedienungsanleitung beachten!
2. Sicherheitshinweise/ Warnhinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt der Gewährleistungsanspruch!
Für Folgeschäden übernehmen wir keine Haftung!
Möglichst nicht direkt in die angeschaltete LED starren!
Bei Beschädigungen an dem LED-Panel ist die Inbetriebnahme strengstens untersagt.
Der Einbaustrahler darf unter keinen Umständen durch wärmedämmende Abdeckungen oder ähnliche
Werkstoffe abgedeckt werden.
Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen am LED-Panel führen
zum Erlöschen der Gewährleistung.
Das Typenschild darf nicht entfernt werden.
3. Bestimmungsgemäße Verwendung
Das LED-Panel ist für den Einsatz in trockenen und geschützten Innenbereichen konstruiert.
Dieses Produkt dient nur Beleuchtungszwecken und darf:
nur mit einer Spannung von 230V ~50Hz betrieben werden.
nur entsprechend der Schutzklasse II (zwei) angeschlossen werden.
nur auf einem stabilen, ebenen und kippfesten Untergrund fest montiert betrieben werden.
nur auf normal bzw. nicht entflammbaren Flächen betrieben werden.
keinen starken mechanischen Beanspruchungen oder starker Verschmutzung ausgesetzt werden.
4. Vor der Installation/Inbetriebnahme
Das LED-Panel darf nur außerhalb der Verpackung betrieben werden.
Nehmen Sie das LED-Panel vorsichtig aus der Verpackung.
Bevor Sie das LED-Panel in Betrieb nehmen, versichern Sie sich, dass dieses auf dem Transportweg
nicht beschädigt wurde. Bei Beschädigung an elektrischen Teilen darf das LED-Panel nicht betrieben
werden. Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.
Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!

2 von 3 | 13.05.2016
5. Installation/Inbetriebnahme
Dieses Produkt darf ausschließlich von einer qualifizierten Elektrofachkraft installiert werden.
Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet und
gegen Wiedereinschalten gesichert werden. Lösen Sie hierzu den entsprechenden Sicherungsautomaten
der Hausinstallation aus.
Achten Sie darauf, dass der Untergrund geeignet ist das Gewicht des LED-Panels dauerhaft und
zuverlässig zu tragen.
Sägen Sie an der gewünschten Position die Einbaumaße aus. Zur Befestigung des LED-Panels
verwenden Sie die fest montierten Halteklammern. Achten Sie darauf, dass keine Leitungen beschädigt
werden.
Schließen Sie nun die Anschlussleitungen der Hausinstallation an die Schraubklemmen der Leuchte an. In der
Regel ist das braune (oder schwarze) Kabel der Phasenleiter, schließen Sie diesen an die mit „L“ gekenn-
zeichnete Klemme an. Der blaue Leiter muss an die mit „N“ gekennzeichnete Klemme angeschlossen werden.
Kabel nicht knicken; bitte darauf achten, dass die Kabel und Stecker frei von Zug- und Drehkräften sind.
Schützen Sie alle Kabel und Isolierungen vor eventuellen Beschädigungen.
Kontrollieren Sie nochmals den ordnungsgemäßen Anschluss.
Schalten Sie den Sicherungsautomaten der Hausinstallation wieder ein.
6. Funktionsstörungen
LED-Panel schaltet nicht ein
LED-Panel über den Wandschalter eingeschaltet?
Trafo korrekt montiert und verbunden?
Kontrolle der angeschlossenen Leitungen
7. Technische Daten
Artikel Anschluss LED-Panel Schutz-
art
Schutz-
klasse
27782 Ø 130mm, Einbaumaß Ø 85mm,
3 + 8W (max.11W), 400lm, 4000K IP 20 III
Trafo
200-240 VAC, 50 ~ 60 Hz,
Output 1: 9-12 V DC
Output 2: 30-44 V DC
IP 20 II
27783 Ø 180mm, Einbaumaß Ø 135 mm,
5 + 15W (max. 20W), 1300lm, 4000K IP 20 III
Trafo
200-240 VAC, 50 ~ 60 Hz,
Output 1: 9-12 V DC
Output 2: 30-44 V DC
IP 20 II

3 von 3 | 13.05.2016

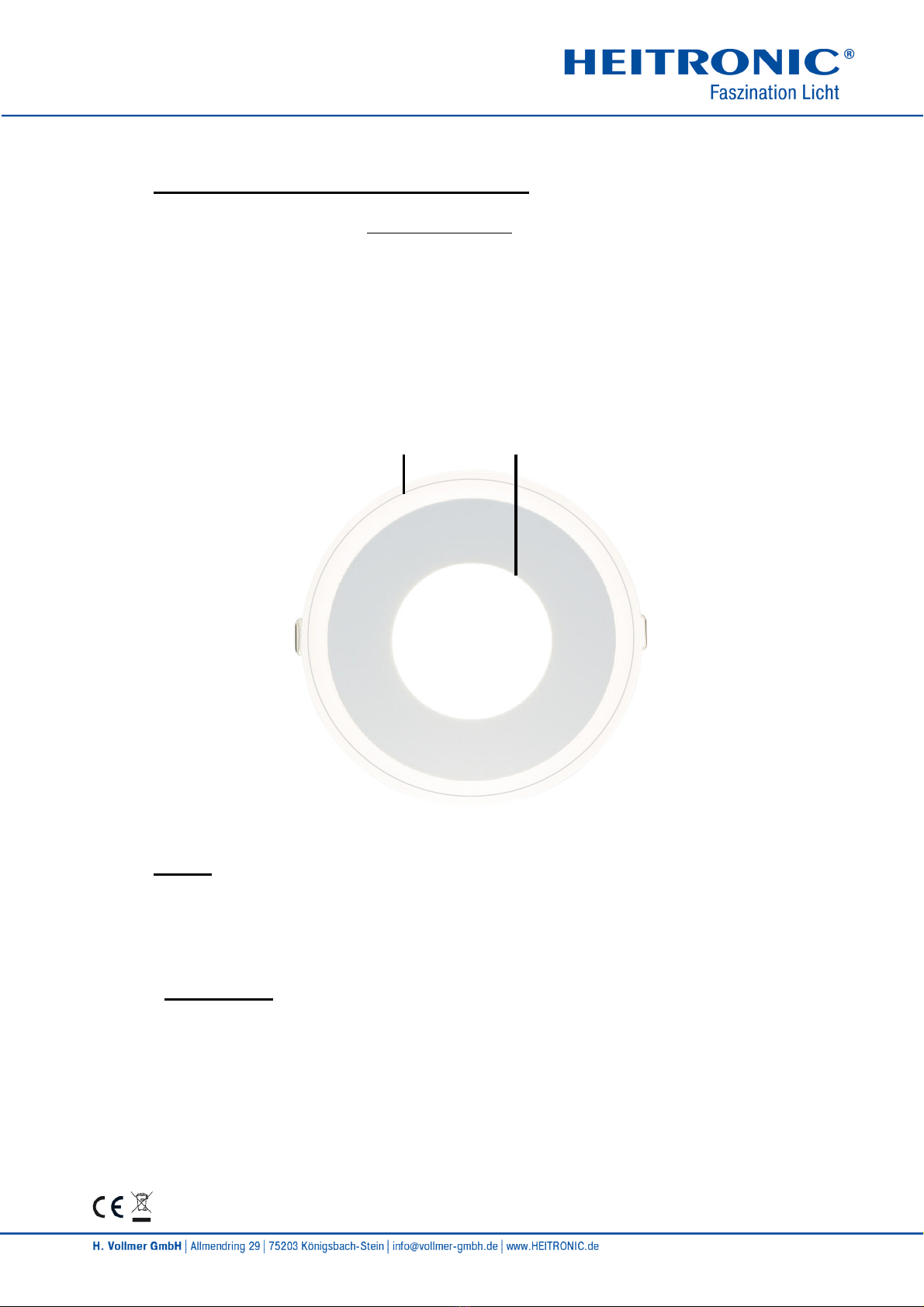

8. Hinweise zur Einstellung des Lichtbildes
Dieses LED-Panel verfügt über keine Memoryfunktion
Einstellung der Lichtsituation durch wiederholtes Aus- und Einschalten mittels des Lichtschalters.
3 Lichtsituationen sind wählbar:
1. nur das Panel leuchtet
2. nur der blaue Farbring leuchtet
3. Panel und Farbring leuchten zeitgleich
Bleibt das Panel mehr als 20 Sekunden ausgeschaltet so startet es bei nächster Bestätigung des
Schalters wieder mit der Lichtsituation 1 (nur das Panel leuchtet).
Farbring Panel
9. Pflege
Schalten Sie erst das gesamte Produkt spannungsfrei bevor Sie Reinigungs- oder Pflegemaßnahmen an
dem Produkt vornehmen.
10. Entsorgung
Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen nicht als
Hausmüll entsorgt werden.

1 of 3 | Dated 13.05.2016
GB Installation and operating instructions
LED Panels
Art. No. 27782, 27783
These operating instructions apply exclusively to these products.
They contain important instructions for commissioning and handling the LED-Panels.
Please therefore follow these operating instructions, even if you pass this product on to third
parties.
It is important for this reason that you keep these instructions in a safe place for future reference.
1. Introduction
Dear customer, thank you for deciding to purchase our product.
You have acquired a product from Vollmer, which has been built according to the current state of technology.
The light fulfils the requirements of effective European and national guidelines
To maintain the condition of the product and to ensure safe operation, you - as the user - must observe the
instructions of this operation manual!
2. Safety notes/ warnings
Damage caused by non-compliance with these operating instructions, invalidates all warranty claims!
We undertake no liability for consequent damages!
Commissioning the LED-Panel is strictly forbidden if there is damage.
The built-in spotlight must not be covered under any circumstances whatsoever with thermally insulating
coverings or similar materials.
The entire product must not be converted or modified. Changes if made to the LED-Panel shall invalidate
the warranty.
The rating plate must not be removed.
3. Intended Use
The LED panel is designed for indoor use in dry and protected conditions.
This product is only intended for lighting purposes and may:
only be operated with a voltage of 230V ~50Hz.
only be connected in compliance with the protection class II (two).
only be operated when it is firmly attached to a stable, level and tilt-free base.
only be operated on normal or non-inflammable surfaces.
not be exposed to strong mechanical loads or large amounts of dirt.
4. Before installation/commissioning
The LED-Panel may only be operated after removing the packaging.
Take the LED-Panel carefully out of the packaging.
Before commissioning the LED-Panel make sure that it has not been damaged in transit. The LED-Panel
must not be operated if the electrical components have been damaged. Repairs may only be undertaken
by a specialist electrician.
Keep the packaging material well away from children and household pets. Danger of suffocation!

2 of 3 | 13.05.2016
5. Installation/Commissioning
This product may only be installed by a qualified specialist electrician.
Before the installation is done, the connection lines to the building must be disconnected from the power
supply and protected against being switch on accidently. Take the appropriate automatic circuit breakers
out of the junction box in the building.
Make sure that the foundation is suitable to support the weight of the LED-Panel, permanently and
reliably.
Saw out the installation dimensions at the desired site. Use the permanently assembled holding clips to
fasten the LED panels. Make sure that no connections are damaged.
Now wire up the connection lines of the building installation at the screw terminals of the light. The brown
(or black) cable is usually the phase conductor. Connect this to the terminal marked with an "L". The blue
conductor must be connected to the terminal marked with an "N".
Do not bend the cable; make sure that the cable and the plug are free from any tractive and torsional
forces. Protect all cables and insulations from any possible damage.
Check the proper connections once again.
Switch on the circuit breakers of the junction box in the building once again.
6. Functional faults
The LED panel does not switch on
Is the switch of the LED panel on the wall turned on?
Is the transformer correctly assembled and connected?
Check the connected lines
7. Technical data
Article Connection LED-Panel Protection
class
Protection
class
27782
Ø 130mm, Installation
dimensions Ø 85mm,
3 + 8W (max.11W), 400lm, 4000K
IP 20 III
Trans-
former
200-240 VAC, 50 ~ 60 Hz,
Output 1: 9-12 V DC
Output 2: 30-44 V DC
IP 20 II
27783
Ø 180mm, Installation
dimensions Ø 135 mm,
5 + 15W (max. 20W), 1300lm, 4000K
IP 20 III
Trans-
former
200-240 VAC, 50 ~ 60 Hz,
Output 1: 9-12 V DC
Output 2: 30-44 V DC
IP 20 II

3 of 3 | 13.05.2016

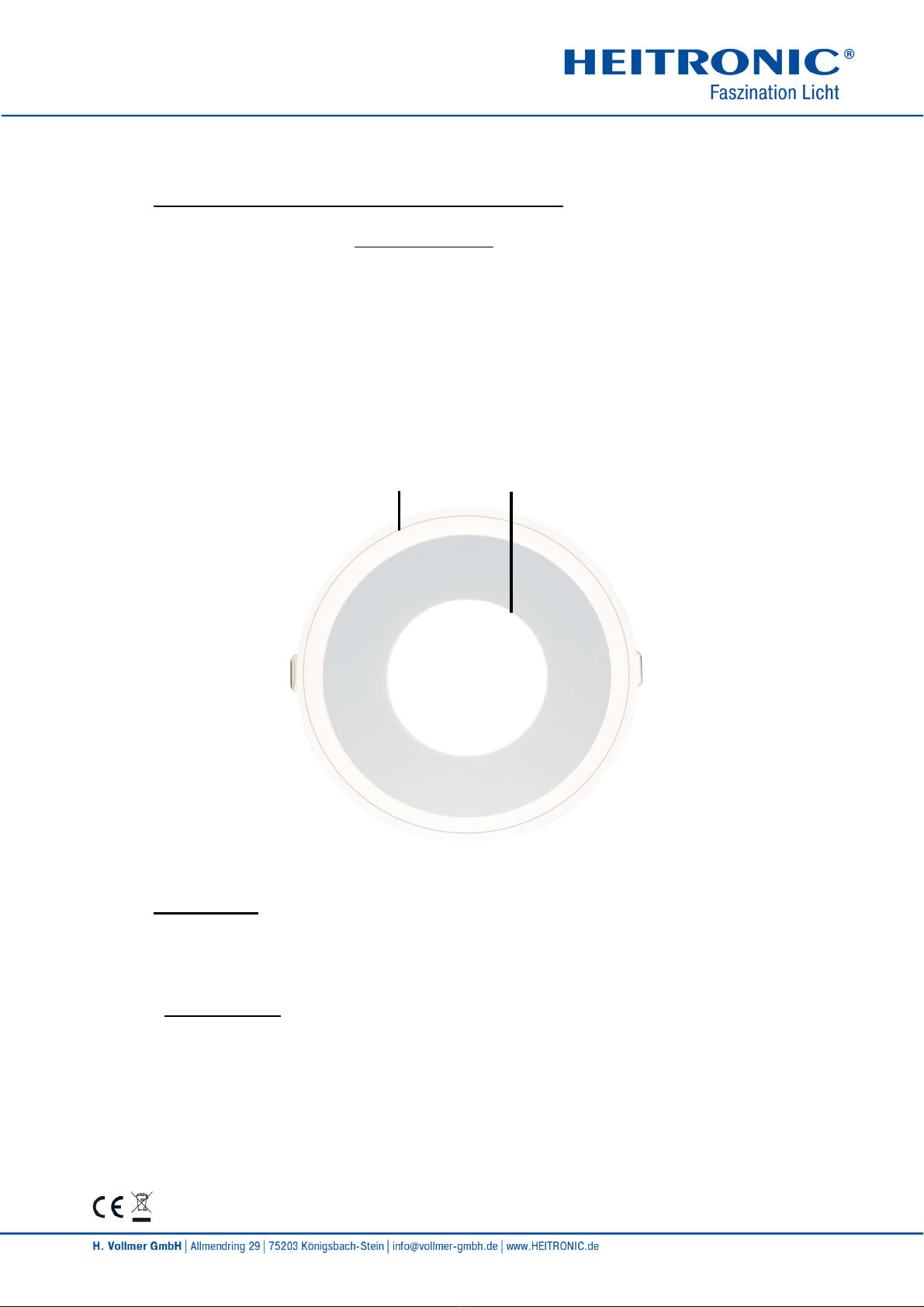

8. Notes for setting the light display
This LED panel does not have a memory function
The lighting modes is set by switching the light on and off several times
3 lighting modes can be selected:
1. Only the panel lights up
2. Only the blue coloured ring lights up
3. Panel and coloured ring light up at the same time
If the panel remains switched off for more that 20 seconds, you again start with the lighting mode 1 (only
the panel lights up) the next time the switch is operated.
Coloured ring Panel
9. Care
Disconnect the entire product from the power supply before you undertake any cleaning and
maintenance work on the product.
10. Disposal
Used electronic devices must be brought back to public collection points and must not be disposed as
household waste.

1 / 3 | Version 13.05.2016
F Instruction d'installation et de maniement
Panneaux LED
N° d'art. 27782, 27783
Ce mode d'emploi fait uniquement partie des produits cités ci-dessus.
Il contient des indications importantes concernant la mise en service et le maniement du
panneau LED.
Pour cette raison, faites attention à ce mode d'emploi même lorsque vous remettez ce produit à
une tierce personne.
C'est pourquoi il est important de conserver précieusement ce mode d'emploi pour toute consultation
ultérieure.
1. Introduction
Merci d'avoir fait l'acquisition de notre produit.
Vous avez acheté un produit issu de la société Vollmer construit selon l'état actuel de la technique.
Le panneau LED satisfait à toutes les exigences des directives européennes et nationales en vigueur.
Afin de conserver l'état du produit et d'assurer un fonctionnement sans danger, vous devez en tant
qu'utilisateur respecter ce mode d'emploi !
2. Instructions de sécurité/ Avertissements
En cas de dommages résultant d'un non respect de ce mode d'emploi, l'exigence de garantie s'annule !
Nous ne sommes en aucun cas responsables de tous dommages consécutifs !
En cas de détériorations sur le panneau LED, la mise en service est absolument interdite.
Le spot à encastrer ne doit en aucun cas être recouvert par des matériaux d'isolation thermique ou tous
autres matériaux similaires
Le produit dans sa totalité ne doit pas être modifié ou transformé. Toute modification sur le panneau LED
conduit à une annulation de la garantie.
La plaque signalétique ne doit pas être retirée.
3. Utilisation conforme
Le panneau LED est conçu pour une utilisation en intérieur dans des lieux secs et protégés.
Ce produit doit uniquement servir d'éclairage et ne peut :
fonctionner que sous une tension de 230 V ~50 Hz.
n'être branché que selon la classe de protection II (deux).
n'être monté de manière fixe que sur un support stable, plan et ne basculant pas.
fonctionner que sur des surfaces normalement inflammables voire ininflammables.
être soumis à aucune contrainte mécanique forte ou à des salissures extrêmes.
4. Avant l'installation / Mise en service :
Le panneau LED doit être uniquement utilisé hors de son emballage.
Sortez avec précaution le panneau LED de son emballage.
Avant de mettre le panneau LED en service, assurez-vous que celui-ci n'a pas été abîmé lors de son
transport. En cas de détériorations sur des éléments électriques, le panneau LED ne doit pas être mis en
service. Les réparations ne doivent être effectuées que par un spécialiste en électricité.
Gardez le matériau d'emballage hors de portée des enfants et des animaux domestiques. Danger de
suffocation!

2 / 3 | 13.05.2016
5. Installation / Mise en service
Ce produit ne doit être installé que par un électricien qualifié.
Avant l'installation, les lignes de connexion du bâtiment doivent être mises hors tension et sécurisées
contre une remise en marche. Désactivez pour ceci les automates de fusibles de l'installation électrique.
Veillez à ce que la surface de support puisse supporter pendant une longue durée et en toute fiabilité le
poids du panneau LED.
Découpez les dimensions de montage à la position souhaitée. Utilisez les pinces de maintien fixes pour
la fixation du panneau LED. Veillez à ne pas détériorer de lignes électriques dans le mur.
Connectez les lignes de connexion de l'installation électrique domestique aux pinces à vis du luminaire. En
général, le câble marron (ou noir) est le fil de phase. Connectez celui-ci à la borne caractérisée par un "L". Le
fil bleu doit être connecté à la borne marquée d'un "N".
Ne pas plier les câbles ; veillez à ce que les câbles et prises ne soient pas soumis à des forces de
traction et de torsion. Protégez tous les câbles et les isolations de détériorations éventuelles.
Vérifiez encore une fois la connexion.
Réactivez l'automate de fusibles de l'installation électrique domestique.
6. Dysfonctionnements
Le panneau LED ne s’allume pas
Le panneau LED est-il allumé à l'interrupteur mural ?
Le transformateur est-il correctement monté et branché ?
Contrôle des lignes branchées
7. Caractéristiques techniques
Article Branchement Panneau LED Type de
protection
Classe de
protection
27782 Ø 130mm, Cotes de montage Ø 85mm,
3 + 8W (max.11W), 400lm, 4000K IP 20 III
Trans-
formateur
200-240 VAC, 50 ~ 60 Hz,
Output 1: 9-12 V DC
Output 2: 30-44 V DC
IP 20 II
27783 Ø 180mm, Einbaumaß Ø 135 mm,
5 + 15W (max. 20W), 1300lm, 4000K IP 20 III
Trans-
formateur
200-240 VAC, 50 ~ 60 Hz,
Output 1: 9-12 V DC
Output 2: 30-44 V DC
IP 20 II

3 / 3 | 13.05.2016
8. Indications concernant le réglage de l'image lumineuse
Ce panneau LED ne dispose pas de fonction de mémoire.
Réglage de l'ambiance lumineuse par mise en marche et à l'arrêt répétées au moyen de l'interrupteur
3 ambiances lumineuses au choix
1. uniquement le panneau est allumé
2. uniquement l'anneau de couleur bleu est allumé
3. Le panneau et l'anneau de couleur sont allumés simultanément
Si le panneau reste éteint pendant plus de 20 secondes, il se trouve en situation lumineuse 1 lors du
prochain actionnement de l'interrupteur (uniquement le panneau est allumé).
Anneau de couleur Panneau
9. Entretien
Mettez tout d'abord la totalité du produit hors tension et laissez-le refroidir avant d'entreprendre toute
mesure de nettoyage ou d'entretien.
10. Elimination
Les appareils électroniques usagés doivent être déposés aux points de collecte publics et ne doivent pas
être éliminés avec les déchets ménagers.

1 van 3 | Stand 13.05.2016
NL Installatie- en gebruikershandleiding
LED-panelen
Art. nr. 27782, 27783
Deze gebruiksaanwijzing hoort uitsluitend bij de bovengenoemde producten.
Deze gebruiksaanwijzing bevat belangrijke instructies voor de inbedrijfstelling en het gebruik
van de LED-panelen.
Neem deze instructies in acht, ook wanneer u dit product aan derden overhandigt.
Bewaar deze handleiding zorgvuldig om deze later te kunnen raadplegen.
1. Inleiding
Geachte klant, hartelijk dank voor de aanschaf van ons product.
U hebt hiermee een product van de firma Vollmer aangeschaft dat volgens de huidige stand van de techniek
is gebouwd.
Het LED-paneel voldoet aan alle geldende Europese en nationale richtlijnen.
Om deze status van het product te behouden en een gebruik zonder gevaren te garanderen, moet u als
gebruiker deze gebruiksaanwijzing in acht nemen!
2. Veiligheidsinstructies/ Waarschuwingen
Bij beschadigingen die door het niet in acht nemen van deze gebruiksaanwijzing worden veroorzaakt,
vervalt de garantie!
Wij zijn niet aansprakelijk voor gevolgschades!
Bij beschadigingen aan het LED-paneel is de ingebruikneming streng verboden.
De montage van het apparaat kunnen vallen onder geen beding met warmte reliëfs of iets dergelijks.
Het product mag niet worden veranderd of omgebouwd. De garantie vervalt als er veranderingen aan het
product zijn aangebracht
Het typeplaatje mag niet worden verwijderd.
3. Voorgeschreven gebruik
Het LED-paneel is ontworpen voor het gebruik in droge en beschutte plaatsen binnenshuis.
Dit product is uitsluitend bedoeld voor verlichtingsdoeleinden en mag:
alleen worden gebruikt met een spanning van 230V ~50Hz.
alleen worden aangesloten conform de beschermingsklasse II (twee).
alleen worden gemonteerd en gebruikt op een stabiele, vlakke en kantelvaste ondergrond.
alleen worden gebruikt op normaal of niet ontvlambare oppervlakten.
niet worden blootgesteld aan sterke mechanische belastingen of sterke vervuiling.
4. Vóór de installatie/ingebruikneming
Het LED-paneel mag alleen zonder de verpakking worden gebruikt.
Haal het LED-paneel voorzichtig uit de verpakking.
Controleer het LED-paneel eerst op beschadigingen die tijdens het transport kunnen zijn ontstaan. Bij
beschadigingen aan elektrische onderdelen mag het LED-paneel niet in gebruik worden genomen.
Reparaties mogen uitsluitend worden uitgevoerd door een elektromonteur.
Houd het verpakkingsmateriaal buiten het bereik van kinderen en huisdieren. Verstikkingsgevaar!

2 van 3 | 13.05.2016
5. Installatie/ingebruikneming
De installatie van dit product mag uitsluitend worden uitgevoerd door een gekwalificeerde
elektromonteur.
Vóór de installatie moeten de aansluitleidingen spanningsloos worden gemaakt en beveiligd worden
tegen opnieuw inschakelen. Hiervoor dient u de betreffende zekering van de elektrische huisinstallatie uit
te schakelen.
Controleer of de ondergrond stevig genoeg is om het gewicht van het LED-paneel te dragen.
Zaag op de gewenste positie de inbouwafmetingen uit. Gebruik voor het bevestigen van het LED-paneel
geschikte bevestigingsklemmen. Let op dat geen leidingen worden beschadigd.
Sluit nu de aansluitleidingen van de huisinstallatie aan op de schroefklemmen van de lamp. De bruine (of
zwarte) kabel is normaal gesproken de fasegeleider, sluit deze aan op de met “L” gekenmerkte klem. De
blauwe geleider moet worden aangesloten op de met “N” gekenmerkte klem.
Kabels niet buigen; let op dat de kabels en stekkers vrij van trek- en draaikrachten zijn. Bescherm alle
kabels en isolaties tegen eventuele beschadigingen.
Controleer nog een keer of de aansluiting correct is uitgevoerd.
Schakel de zekering van de huisinstallatie weer in.
6. Functiestoringen
LED-paneel schakelt niet in
LED-paneel via de wandschakelaar ingeschakeld?
Transformator correct gemonteerd en aangesloten?
Controle van de aangesloten leidingen
7. Technische gegevens:
Artikel Aansluiting LED-paneel Beschermings-
soort
Beschermings-
klasse
27782 Ø 130mm, Inbouwmaat Ø 85mm,
3 + 8W (max.11W), 400lm, 4000K IP 20 III
Trans-
formator
200-240 VAC, 50 ~ 60 Hz,
Output 1: 9-12 V DC
Output 2: 30-44 V DC
IP 20 II
27783
Ø 180mm, Inbouwmaat Ø 135 mm,
5 + 15W (max. 20W), 1300lm,
4000K
IP 20 III
Trans-
formator
200-240 VAC, 50 ~ 60 Hz,
Output 1: 9-12 V DC
Output 2: 30-44 V DC
IP 20 II

3 van 3 | 13.05.2016
8. Aanwijzingen voor het instellen van een foto
Dit LED-paneel beschikt over geen memory-functie
Het instellen van de lichtsituatie geberut door het herhaaldelijke uit- en inschakelen door middel van de
lichtschakelaar
Er zijn 3 lichtsituaties selecteerbaar:
1. alleen het paneel brandt
2. alleen de blauwe kleurring brandt
3. paneel en kleurring branden
Als het paneel meer dan 20 seconden uitgeschakeld is dan start het bij het opnieuw indrukken van de
schakelaar weer met lichtsituatie 1 (alleen het paneel brandt).
Kleurring Paneel
9. Onderhoud
Schakel eerst het gehele product spanningsloos en laat het afkoelen voordat u reinigings- of
onderhoudswerkzaamheden aan het product uitvoert.
10. Verwijdering
Afgedankte elektrische en elektronische apparaten moeten gescheiden van het huishoudelijk afval naar
een officieel inzamelpunt worden gebracht.
