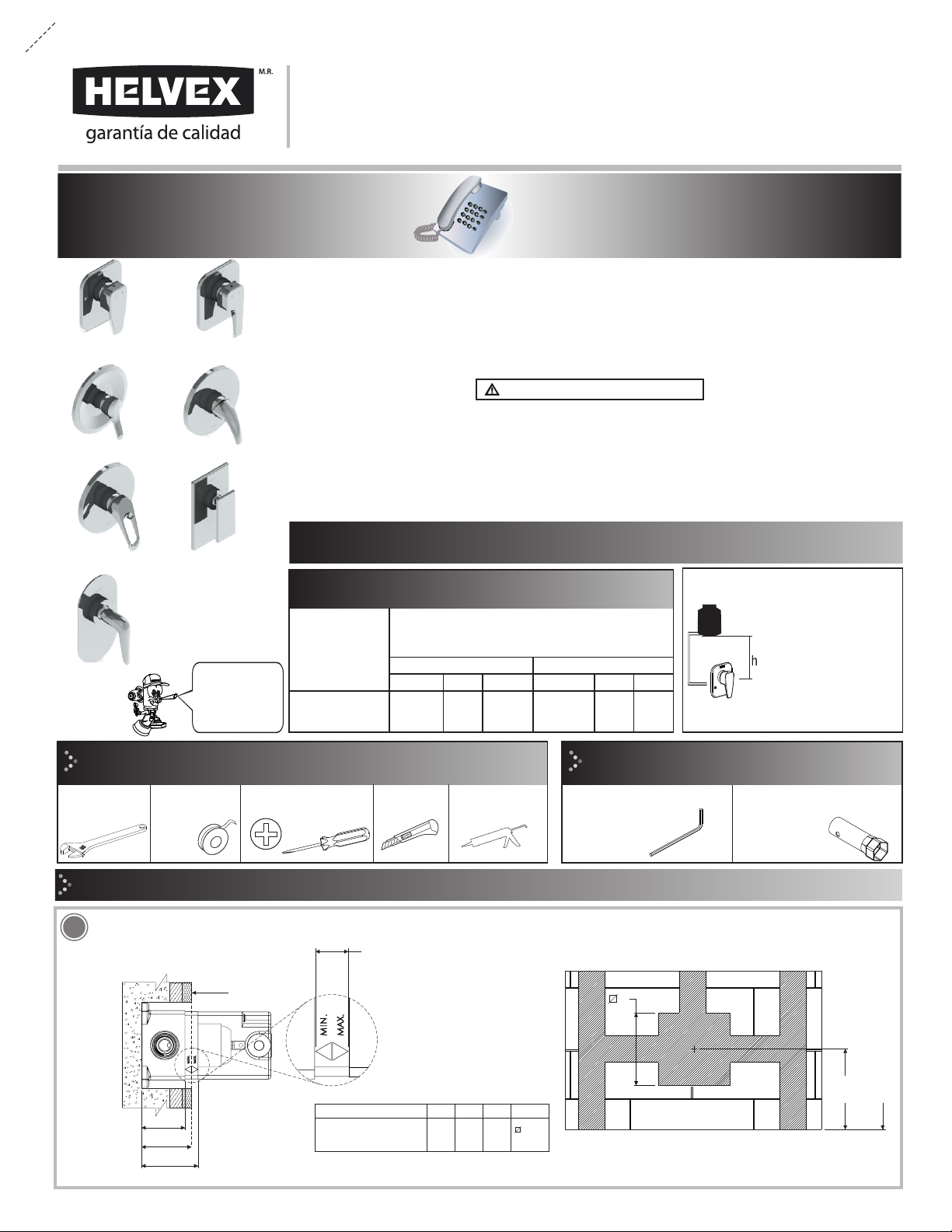

Helvex PIAZZA PIA-200 User manual

INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
Monomando para Regadera o Tina sin Desviador
Single Handle Control for Shower or Tub Spout without Diverter
1-05-2174-2
PIA-200
LUS-200
E-45
E-72
E-77
E-712
E-714
PIA-200
PIAZZA
LUSITANIA
NOVUS
MANTISS
AQUA
MÁXIMA
NAUTILIA
PIA-200, LUS-200
E-45, E-72, E-77
E-712, E-714
LUS-200
E-45 E-72
E-77 E-712
E-714
PIA-200, LUS-200
E-45, E-72, E-77
E-712, E-714
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
ADVERTENCIA / WARNING
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado
This Installation Guide Applies to the Product in any Finishing
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
your product to the base
of the tube is equivalent
to (0,1 kg/cm²) [1,42
PSI].
Requerimientos de Instalación
Installation Requirements
Requerimientos de Instalación
Installation Requirements
Modelo / Model Mínima / Minimum Máxima / Maximum
kg/cm² PSI kPa kg/cm² PSI kPa
Para el correcto funcionamiento de éstos productos, se
recomiendan las siguientes presiones:
For the correct operation of these products, the following
pressures are recommended:
0,8 11,37 78,45 6,0 85,3 588,3
1Ranure el muro con las dimensiones indicadas en los diagramas. / Slot the wall with the dimensions shown in the diagrams.
Vista Superior / Top View Vista Frontal / Front View
/ Dimensions for Installation
Dimensiones para la Instalación
*1,20 m
(47,2”)
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
[email protected]
Original Spare Parts:
Consultancy and Technical
(52) 55 53 33 94 31
(52) 55 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5913, 5068 y 4815
Service:
(52) 55 53 33 94 21
[email protected]
www.refaccioneshelvex.com.mx
NPT Nivel de Piso Terminado
FFL Finished Floor Level
4,59
(1,81)
5,25
(2,07)
5,91
(2,33)
pared con
acabado final
finished wall
1,32 cm (RI) Rango de Instalación
(0,52") (IR) Installation Range
*Medidas Recomendadas / Recommended Dimensions
A*B CD
Acotación: cm (pulg.) / Dimension: cm (inch.)
Modelo / Model
10,0
(3,93)
A
*B
C
D
NPT
FFL
perico
adjustable
wrench
Artículos Incluidos en el Producto /
llave allen 5/64"
5/64" allen wrench
teflón
Herramientas y Materiales Recomendados /
Recommended Tools and Materials
plumber’s
tape
Hardware Included in the Product
llave para mantenimiento
maintenance wrench
para los modelos
for the models
/and E-712 yE-714
destornillador de cruz
phillips screwdriver
cutter silicón antihongos
antifungus silicone

2
*1,90 m
74,8”
cámara
de aire
air chamber
NPT
FFL
*20-30 cm
7,8"-11,8"
max.
Medidas Recomendadas / Recommended Dimensions
Tipos de Instalación Recomendados / Recommended Installation Types
30 cm
max.11,8”
*70 cm
27,5” min.
tapón
plug
tubo Ø ½”
(no incluído)
Ø ½” tube
(not included)
1,20 m
(47,2")
2
Para salida de
tina sin desviador
For tub spout
without diverter
Para salida de tina con
desviador y para regadera.
For tub spout with diverter
and shower head.
Para regadera.
For shower head.
3

3
4
6a
7

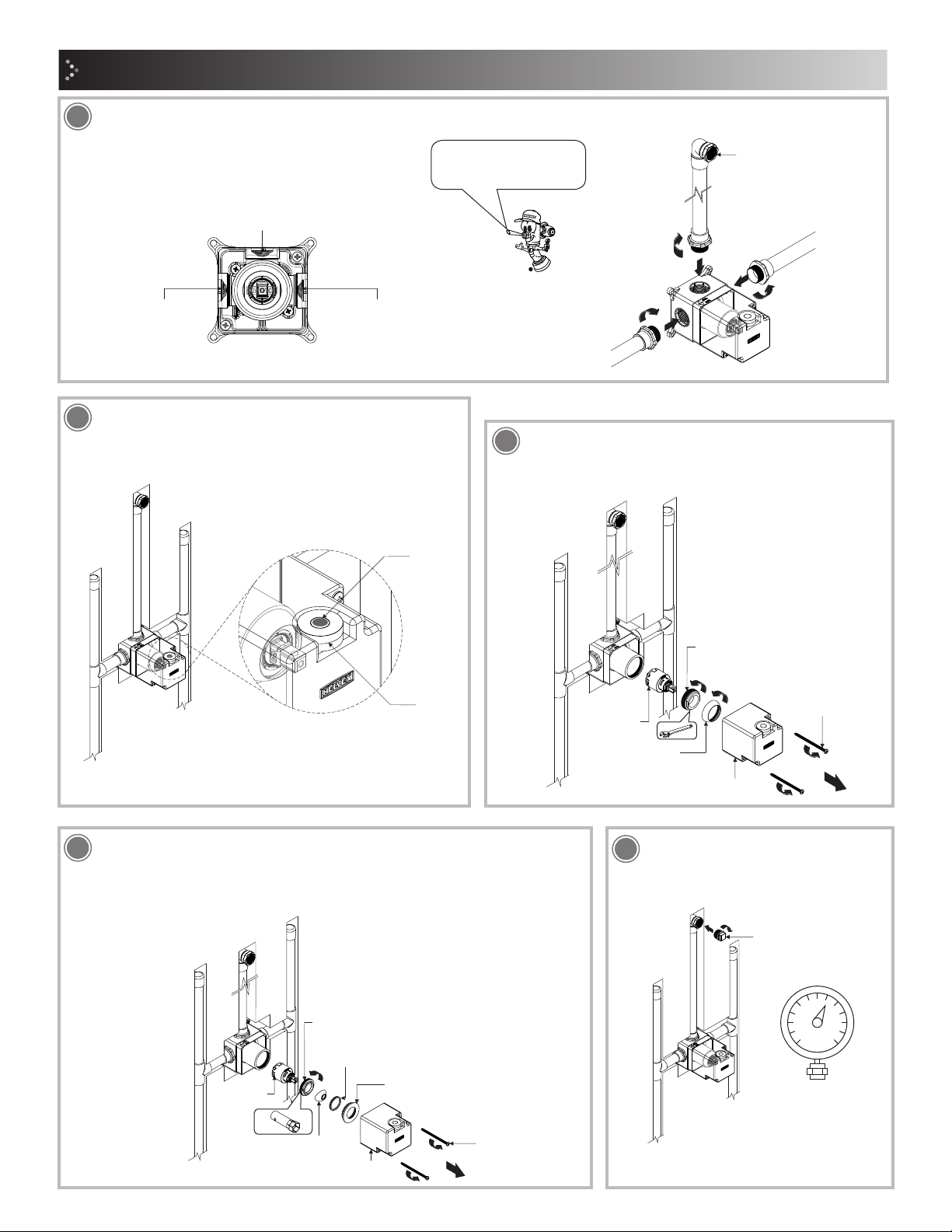

Inserte la caja armada dentro del ranurado de la pared, nivele y fije la
instalación. / Insert the assembly box within the slotted wall, level and
fix the installation.
nivel
level
Desenrosque los tornillos para retirar la cubierta de plástico y
desenrosque el chapetón y la tuerca para retirar el cartucho, purgue
la instalación. Vuelva a ensamblar. / Unscrew the screws to remove
the plastic cover and unscrew the escutcheon and nut to remove the
cartridge, purge the installation. Reassemble.
Se considera que la caja está nivelada en el
plano horizontal y vertical, cuando la burbuja
está en el centro.
The box is considered to be level in the
horizontal and vertical plane, when the bubble
is in the center.
Mantenga hermética la instalación y genere
una prueba de fuga a la presión de operación
(0,8 - 6 kg/cm²). / Keep the installation airtight
and generate a leak test at the operating
pressure (11,37 - 85,3 PSI).
burbuja
bubble
6b Desenrosque los tornillos para retirar la cubierta de plástico y remueva el chapetón, el
antifricción, el chapetón esférico y desenrosque la tuerca con la llave para mantenimiento
(incluida) para retirar el cartucho, purgue la instalación. Vuelva a ensamblar. / Unscrew the
screws to remove the plastic cover and remove the escutcheon, the flange antifriction, the
cartridge cap and unscrew the nut with the maintenance wrench (included) to remove the
cartridge, purge the installation. Reassemble.
Nota: Asegúrese de que el acabado final se instalará dentro del Rango de
Instalación (RI). / Note: Make sure that the finished wall will be installed
within the Installation Range (IR).
Nota: Asegúrese de que no exista ninguna fuga en la
instalación. / Note: Make sure that there is no leakage in the
installation.
cartucho
cartridge
tuerca
nut
chapetón
escutcheon
cubierta de plástico
plastic cover
tornillo
screw
tapón (no incluido)
cap (not included)
kg/cm²
PSI
cartucho
cartridge
tuerca
nut
chapetón esférico
cartridge cap
cubierta de plástico
plastic cover
tornillo
screw
antifricción
flange antifriction
chapetón
escutcheon
Para los modelos PIA-200, LUS-200, E-45, E-72, y E-77/ For the models /and
Para los modelos E-712 yE-714/ For the models /and
1/2" - 14 NPT
(color gris)
salida a la regadera o a la tina
(grey color)
shower head or tub spout outlet
VISTA FRONTAL
FRONT VIEW
1/2" - 14 NPT
(color azul)
entrada de agua fría
(blue color)
cold water inlet
1/2" - 14 NPT
(color rojo)
entrada de agua
caliente
(red color)
hot water inlet
Coloque teflón en las
conexiones roscadas. /
Apply plumber’s tape around
the threaded connections.
codo roscado
(no incluido)
threaded elbow
(not included)
Instalación General / General Installation
Enrosque los conectores (no incluidos) con tubería (no incluida) a las conexiones de la caja. / Screw the connectors (not included) with the pipe (not
included) to the box connections.
5

4
14
12
Instalación en Muro Falso / Drywall Installation
10
213
Considerar estructuras de madera o metal
para instalar la caja en el muro falso.
Verifique el Rango de Instalación en el paso
1, las Medidas Recomendadas y el Tipo de
Instalación en los pasos 2 y 3. / Consider
wood or metal structures to install de box on
drywall panels. Verify the Installation Range
in the 1 step, the Recommended Dimensions
and Installation Type in the 2 and 3 steps.
Ubique la caja y marque los barrenos
en la estructura. /Locate the box and
mark the holes on the structure.
Barrene las marcas. /Drill the marks.
soporte
vertical
stud
soporte
transversal
cross brace
Coloque la caja y enrosque los tornillos
(no incluidas) para fijar. /Place the box
and screw the screws (not included) to
fix.
11 Inserte el chapetón y el maneral,
posteriormente enrosque el opresor con la
llave allen (incluida) para fijar. / Insert the
escutcheon and handle, then screw the set
srew with the allen wrench (included) to fix.
chapetón
escutcheon
maneral
handle
llave allen
allen wrench
opresor
set screw
Recorte el sobrante de la caja. / Trim the excess
from the box.
Aplique silicón alrededor del corte de la caja, sellando entre la
caja y el acabado final. / Apply silicone around the cut of the box,
sealing between the box and the finished wall.
silicón antihongos
antifungus silicone
15
tornillo
(no incluido)
screw
(not included)
Instale la pared con acabado final. /
Install the finished wall.
Desenrosque los tornillos y retire la
cubierta de plástico. / Unscrew the
screws and remove the plastic cover.
89
cubierta de plástico
plastic cover
tornillo
screw
muro falso
dry wall
Instale la tuebería siguiendo el paso 4 y 5,
purgue la instalación como en el paso 6A o
6B. Finalice la instalación siguiendo los pasos
7, 8, 9, 10 y 11. / Install the tubing following the
4 and 5 steps, purge the installation how the 6A
or 6B step. Finish the installation by following
steps 7, 8, 9, 10 and 11.
16

18
Operación / Operation
Para abrir y cerrar el flujo de agua, levante y baje el maneral. Para regular la
temperatura del agua, gire a la izquierda para caliente y gire a la derecha para
fría. / To open the water flow lift the lever and to close push the lever. To adjust
the water temperature, turn left for hot and turn right for cold.
Nota: Después de bañarse se recomienda limpiar el monomando con un trapo.
Note: After to take a shower the recomendation is clean the shower single control with a cloth.
abrir
open
+ fría
+ cold
+ caliente
+ hot
/ Cartridge Replacement
Cambio de Cartucho
Desenrosque el opresor con la llave allen (incluida) para retirar
el maneral. / Unscrew the set screw with the allen wrench
(included) to remove the handle.
Desenrosque el chapetón y la tuerca, retire y reemplace el cartucho. Arme nuevamente. / Unscrew the escutcheon and nut and remove and replace the
cartridge. Reassembly.
cartucho
cartridge
tuerca
nut
chapetón
escutcheon
opresor
set screw
llave allen
allen wrench
17
Abra la alimentación general del agua. / Open the general water supply.
Cambio de Cartucho / Cartridge Replacement
19a
19b
cartucho
cartridge
tuerca
nut
chapetón esférico
cartridge cap
antifricción
flange
antifriction
chapetón
escutcheon
Remueva el chapetón, el antifricción, el chapetón esférico y desenrosque la tuerca con la llave para mantenimiento (incluida), retire y reemplace el
cartucho. Arme nuevamente. / Remove the escutcheon, the flange antifriction, the cartridge cap and unscrew the nut with the maintenance wrench
(included), remove and replace the cartridge. Reassembly.
Para los modelos PIA-200, LUS-200, E-45, E-72, y E-77/ For the models /and
Para los modelos E-712 yE-714/ For the models /and

Posibles Causas y Soluciones / Troubleshooting
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Alcaldía Azcapotzalco, C. P. 02300, Ciudad de México.
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestras páginas www.helvex.com.mx para México y www.helvex.com
para el mercado Internacional
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Visit our pages www.helvex.com.mx for Mexico and www.helvex.com
for the International market.
Recomendaciones de Limpieza / Cleaning Recommendations
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey: En Guadalajara:
(52) 55 53 33 94 00
Ext. 5806, 5805 y 5804
33 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
81 83 33 57 67
81 83 33 61 78
Problema / Problem Causas / Causes Soluciónes / Solutions
Existe poco flujo de agua.
/ There is low water flow. Verifique la presión mínima requerida (Pág. 1). /
Check the minimum pressure required (Page 1).
Apriete firmemente las conexiones (Pág. 3, paso 4). /
Thigtened the connections firmly (Page 3, step 4).
La presión de operación no es la adecuada.
/ The operating pressure is not adequate.
Las conexiones no están apretadas correctamente. /
The connections are not tightened correctly.
Limpie o reemplace el cartucho (Pág. 4, pasos 18 y 19a o 19b). /
Clean or remplace the cartridge (Page 4, steps 17 and 19a or 19b).
El cartucho puede estar obstruído.
/ The cartridge may be clogged.
El opresor no está apretado. / The setscrew is not tight.
El maneral está flojo.
/ The handle is loose.
Apriete firmemente el opresor (Pág. 4, paso 11). /
Tighten the set screw firmly (Page 4, step 11).
Hay fuga en las conexiones. /
There are leaks in the connections Colocar cinta teflón en las conexions (Pág. 3, paso 4). /
Place the plumber’s tape on the connections (Page 3, step 4).
No se colocó cinta teflón en las conexiones. /
Did not place plumber’s tape on the connections.
