hepco & becker C-Bow 6306501 00 01 User manual

1
050517/180517/180521
2x 700007063 C-Bow schwarz - C-Bow black
1x 700009676 Adapter links - adapter left
1x 700009677 Adapter rechts - adapter right
1x 700009678 Schraubensatz/Screw kit:
C-Bow Taschenhalter / Soft bag holder
BMW G 310 R
(2016-)
Artikel Nr.: / Item-no.:
6306501 00 01 schwarz/black
Kombinierbar mit Minirack (Abbildung)
und Easy-/Alurack
Can be combined with Minirack (pic.)
or Easy- / Alurack
Width: 470 mm
Baubreite 470 mm
Hinweis: Legacy L und Xtravel nur mir vertikaler C-Bow Verlegung (Art. 720630 00 01/02) möglich.
Note: Legacy L and Xtravel only possible with vertical C-Bow mounting (Item-no. 720630 00 01/02).
INHALT
CONTENTS
Ratsche/Ratchet
Verlängerung/extension
Set
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
4x Zylinderschraube mit Innensechskant M8x75 / allen screw M8x75
8x Sechskantschraube M6x16 / Hexagon bolt M6x16
8x U- Scheibe ø6,4 / washer ø6,4
4x U- Scheibe ø8,4 / washer ø8,4
2x Aludistanz Ø18xØ9x30mm / alu spacer Ø18xØ9x30mm
2x Aludistanz Ø18xØ9x35mm / alu spacer Ø18xØ9x35mm

2
Fahrtrichtung
driving direction
4x
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe the
tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle
zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das
entsprechende Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut
ist. Anzugsmomente beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
1
4x
2x
2x
C-Bow Taschenhalter / Soft bag holder
BMW G 310 R
(2016-)
Artikel Nr.: / Item-no.:
6306501 00 01 schwarz/black
WICHTIG
IMPORTANT
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
VORBEREITUNG
PREPARING
Die originalen Haltegriffe müsen demontiert werden, die Originalschrauben entfallen.
Dismantle the original handles, screws are obsolete.
Montage der C-Bow Adapter links / rechts:
Die C-Bow Adapter werden zusammen mit
dem Originalhaltegriff mit den
Zylinder-schrauben M8x75 und den
U-Scheiben Ø8,4 verschraubt.
Zwischen Originalhaltegriff und den C-Bow
Adaptern die Aludistanzen einfügen; in
Fahrtrichtung vorne Ø18xØ9x35mm
und hinten Ø18xØ9x30mm.
Bei Kombination mit Minirack/Alurack/Easyrack
wird der C-Bow auf den Rohradapter des Racks
verschraubt. Es sind die Aludistanzen
Ø18xØ9x25mm und Ø18xØ9x30mm vom
Minirack zu verwenden und die
Zylinderschrauben M8x75 dieses C-Bow Kits.
Fastening of the C-Bow adapter left/right:
Together with the original handle with allen
screws M8x75 and washers Ø8,4.
Add alu spacer between handle and adapter:
front Ø18xØ9x35mm
and rear Ø18xØ9x30mm.
When combined with Minirack / Alurack /
Easyrack, the C-Bow is screwed on the tube
adapters of the rack. The alu spacers
Ø18xØ9x25mm and Ø18xØ9x30mm from the
Minirack are used with the M8x75 allen screws

3
Montage der C-Bow links + rechts:
An den montierten Adaptern.
Dazu die Sechskantschrauben M6x16
und die U-Scheiben Ø6,4 verwenden.
Fastening of the C-Bows left + right:
at the adapters with hexagon bolts
M6 x 16 and washers ø6,4.
8x 8x
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren! Abgebaute Teile
wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the
dismanteled parts. Please notice our enclosed service information.
Als weiteres Zubehör lieferbar:/ Also available:
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: [phone] - 1453 - 100
Fax: [phone] - 1453 - 120
eMail: [e-mail]
www.hepco-becker.de
Weiteres Zubehör auf unserer Homepage. More accessories: see our homepage.
C-Bow Taschenhalter / Soft bag holder
BMW G 310 R
(2016-)
Artikel Nr.: / Item-no.:
6306501 00 01 schwarz/black
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
6606501 01 01 Minirack

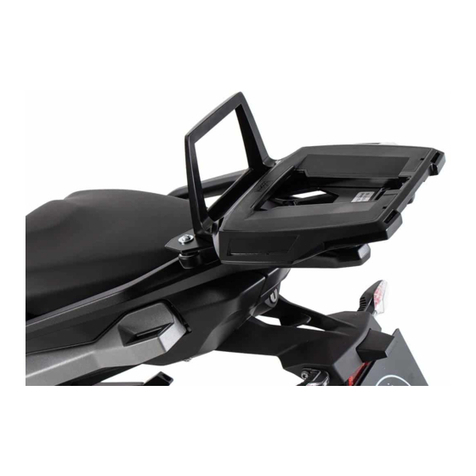

6526501 01 01 Alurack
6616501 01 01 Easyrack
5016501 00 01 Motorschutzbügel/Engine guard
5036501 00 01 Frontschutzbügel / Front guard
5046501 00 01 Heckschutzbügel / Rear guard
5066501 00 09 Tankring
