hepco & becker EASYRACK User manual

1
090414/300414/010415/180216/201216/280117/090617/170717
Empfehlung:
Stützstrebe (optional erhältlich Art.-Nr. 42103530 00 01
Verbessert die Stabilität und Traglast der Original-Gepäckbrücke
Recommendation:
support strut (optional available, No. 42103530 00 01)
Improves stability and load of the original luggage rack
SUZUKI V-Strom 650
ab Baujahr 2017 / from date of manufacture 2017
EASYRACK: ALURACK:
6623534 01 01 6553534 01 01 schwarz/black
SUZUKI V-Strom 1000 ABS / XT
ab Baujahr 2014 / from date of manufacture 2014
EASYRACK: ALURACK:
6613530 01 01 6503530 01 01 schwarz/black
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

2
1x 700008489 Gepäckplatte - Adapter plate
1 700008650 Easyrack
1 700008647 Abdeckblende links
1 700008648 Abdeckblende rechts
Bei Bestellung eines Aluracks zusätzlich:
Bei Bestellung eines Easyracks zusätzlich:
1 799.901HB Alu-Rack
1 799.902HB TC-Bügel für Alu-Rack
1 799.903HB Abdeckplatte für Rack
Schraubensatz/Screw kit:
1 700008650 Easyrack
1 700008647 plastic cover left
1 700008648 plastic cover right
When ordering a Alurack:
When ordering a Easyrack:
1 799.901HB alu-rack
1 799.902HB bow for Alu-rack
1 799.903HB plastic cover for rack
4 150.885 Inbusschraube M6 x12
1 150.913 Senkinbusschraube M8x50 10.9
2 151.166 Senkinbusschraube M8x55 10.9
4 150.761 Inbusschraube M6 x 16
2 150.809 U-Scheibe ø6,4
2 150.164 Viereck-Scheiben 20 x 20 x ø6,4
2 275.001 Gummipuffer
1 700008490 Gegenhaltelasche
4 150.885 allen screw M6 x12
1 150.913 countersunk head screw M8x50 10.9
2 151.166 countersunk head screw M8x55 10.9
4 150.761 allen screw M6 x 16
2 150.809 washer ø6,4
2 150.164 special washer 20 x 20 x ø6,4
2 275.001 rubber bumper
1 700008490 retaining tab
1
2x
SUZUKI V-Strom 650
ab Baujahr 2017 / from date of manufacture 2017
EASYRACK: ALURACK:
6623534 01 01 6553534 01 01 schwarz/black
SUZUKI V-Strom 1000 ABS / XT
ab Baujahr 2014 / from date of manufacture 2014
EASYRACK: ALURACK:
6613530 01 01 6503530 01 01 schwarz/black
Combination with Junior/Junior Flash side cases and Junior Topcase 55 is not possible.
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
Kombination von Junior/Junior Flash Koffern und Junior Topcase 55 ist nicht möglich !
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!

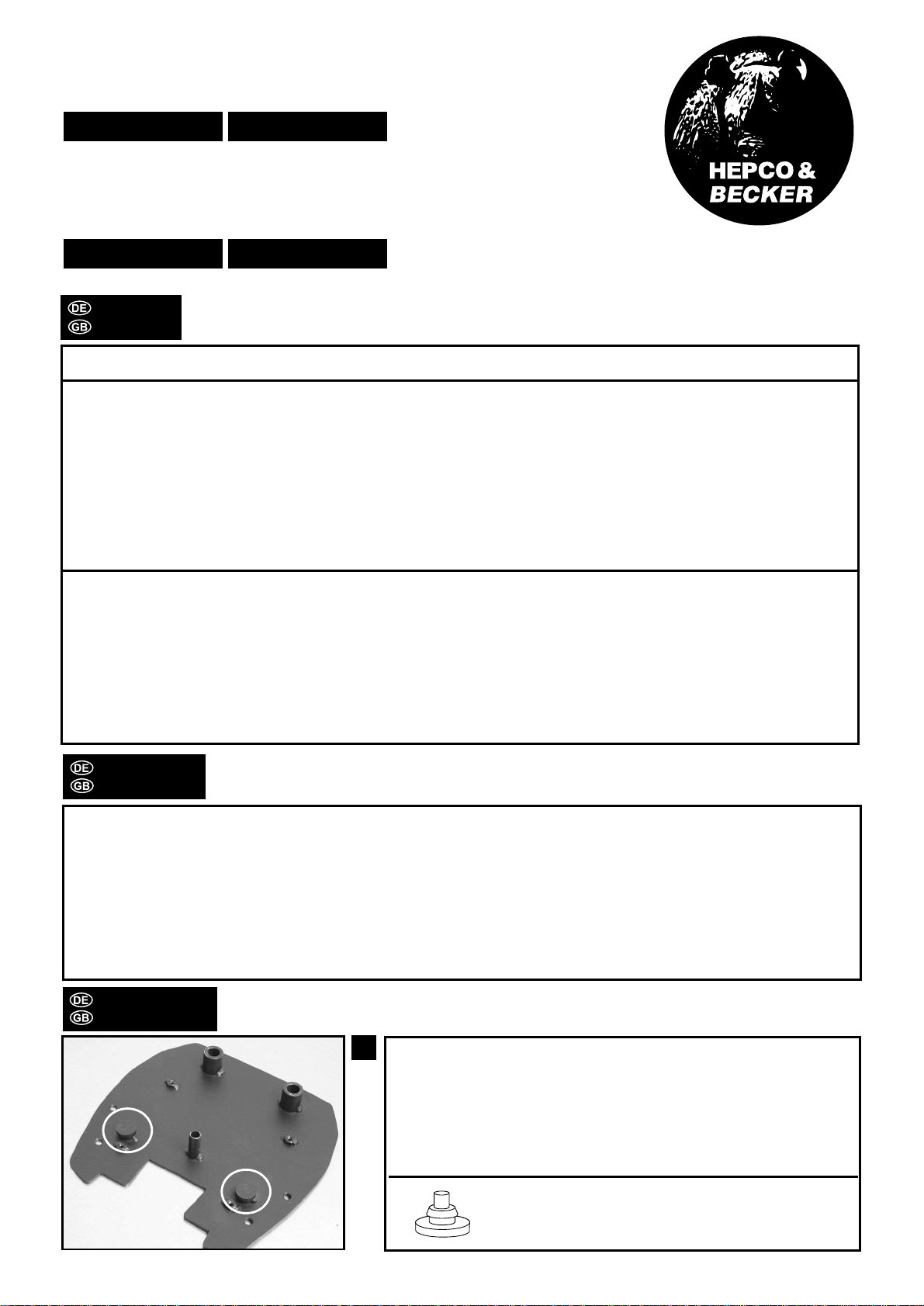

Die mitgelieferten Gummipuffer auf der Rückseite der Platte in die
kleinen Distanzen einstecken, event. Einkleben) Gummipuffer
vorher kürzen. Die Schrauben der Original-Gepäckbrücke ausdrehen
sowie die abgesetzten Distanzen vorne entfernen - diese entfallen.
Insert the supplied rubber bumpers on the back of the plate in the
small tubes - it may help to glue them. Cut rubber bumpers before.
Unscrew the screws of the original rear rack and remove the original
spacers at the front - these are obsolete.
WICHTIG
IMPORTANT
INHALT
CONTENTS
VORBEREITUNG
PREPARING

3
4
Preparing of the Alurack:
Fix the bow to the rack with allen screws M6 x 12.
NOTICE:
The bow is needed in use with a Hepco & Becker topcase only .
Vorbereitung des Aluracks:
Den beiliegenden TC-Bügel mit den Inbusschrauben M6 x 12
hinten unter dem Alu-Rack verschrauben.
HINWEIS:
Der TC-Bügel ist nur bei Anbringung eines Hepco & Becker Topcases
erforderlich.
Nur beim Alurack notwendig ! Easyrack weiter mit Schritt 6:
For Alurack mounting only ! Easyrack go to step 6:
3
2
1x
2x
SUZUKI V-Strom 650
ab Baujahr 2017 / from date of manufacture 2017
EASYRACK: ALURACK:
6623534 01 01 6553534 01 01 schwarz/black
SUZUKI V-Strom 1000 ABS / XT
ab Baujahr 2014 / from date of manufacture 2014
EASYRACK: ALURACK:
6613530 01 01 6503530 01 01 schwarz/black
Montage der Adapterplatte vorne:
Die Adapterplatte in die Bohrungen der Originalbrücke einstellen,
und mit den Senkschrauben M8x55 befestigen.
Montage der Adapterplatte hinten:
Die hintere Befestigung der Adapterplatte wird mit der Gegenhalte-
lasche von unten verschraubt. Die Senkinbusschraube M8x50 von
oben durchstecken und in das Gewinde der Gegenhaltelasche
einschrauben.
Achtung: Gegenhaltelasche so verschrauben,
dass das Gewinde nach unten zeigt.
Fastening of the adapter plate front:
set the adapter plate into the holes of the original bridge, and secure
with the countersunk screws M8x55.
Fastening of the adapter plate rear:
The rear mounting of the adapter plate is bolted to the retaining tab
from below. Insert the countersunk screws M8x50 from above and
screw into the thread of the retaining tab.
Warning: the thread of the retaining tab is facing downwards.
4x
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

4
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
Abgebaute Teile wieder montieren.
Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness!
Reassemble the dismanteled parts.
Please notice our enclosed service information.
5
Montage des Alurack:
Fastening of the Alurack:
2x 2x
4x
SUZUKI V-Strom 650
ab Baujahr 2017 / from date of manufacture 2017
EASYRACK: ALURACK:
6623534 01 01 6553534 01 01 schwarz/black
SUZUKI V-Strom 1000 ABS / XT
ab Baujahr 2014 / from date of manufacture 2014
EASYRACK: ALURACK:
6613530 01 01 6503530 01 01 schwarz/black
Das Alurack auf der Adapterplatte so
ausrichten, daß die Bohrungen des
Aluracks mit den Gewinden der Platte
übereinstimmen. Die Befestigung erfolgt
VORNE
mit den Inbusschrauben M6x16 sowie
U-Scheiben Ø6,4.
HINTEN
mit den Inbusschrauben M6x16 sowie
Rechteckplatten.
Anschließend die Kunststoffabdeckung
des Alu-Racks montieren.
Align the Alurack on the adapter plate
so that the holes of the Alurack match
the threads of the plate.
Fix the rack
FRONT
with allen screws M6 x 16 and
washers ø6,4
REAR
with allen screws M6 x 16 and special
washer 20 x 20 x ø6,4
Mount the plastic cover.
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS

5
Als weiteres Zubehör lieferbar / Also available:
Lock it Kofferträger / Lock it side carrier
C-Bow Halter / C-Bow holder
Motorschutzbügel, schwarz / Engine guard, black
Motorschutzplatte / Skid plate
Griffschutz / Handle protection
Lampenschutzgitter / Headlight grilles
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: [phone] - 1453 - 100
Fax: [phone] - 1453 - 120
eMail: [email protected]
www.hepco-becker.de
Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.
6
Montage des Easyack:
2x 2x
4x
SUZUKI V-Strom 650
ab Baujahr 2017 / from date of manufacture 2017
EASYRACK: ALURACK:
6623534 01 01 6553534 01 01 schwarz/black
SUZUKI V-Strom 1000 ABS / XT
ab Baujahr 2014 / from date of manufacture 2014
EASYRACK: ALURACK:
6613530 01 01 6503530 01 01 schwarz/black
Das Easyrack auf der Adapterplatte so
ausrichten, daß die Bohrungen des
Aluracks mit den Gewinden der Platte
übereinstimmen. Die Befestigung erfolgt
VORNE
mit den Inbusschrauben M6x16 sowie
U-Scheiben Ø6,4.
HINTEN
mit den Inbusschrauben M6x16 sowie
Rechteckplatten.
Anschließend die Kunststoffab-
deckungen montieren.
Fastening of the Easyrack:
Align the Easyrack on the adapter plate
so that the holes of the Alurack match
the threads of the plate.
Fix the rack
FRONT
with allen screws M6 x 16 and
washers ø6,4
REAR
with allen screws M6 x 16 and special
washer 20 x 20 x ø6,4
Mount the plastic covers.
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
