hepco & becker Easyrack User manual

1x 700010137 Haltestrebe 1x 700010137 Support strut
1x 700010138 Schraubensatz: 1x 700010138 Screw kit:
Of course, the assembly requires a certain technical experience. If you are not sure how to execute a determined action,
you should ask your local distributor to do it. First, tighten all screws only loosely. After mounting all parts, the screws
should be tightened to the torque specified. This guarantees, that the product is mounted without tension. Observe
the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!
Die Voraussetzung für die Montage ist natürlich eine gewisse technische Erfahrung. Wenn Sie sich nicht sicher sind,
wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle zugänglichen
Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende
Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente
beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
WICHTIG
IMPORTANT
1
Nur in Verbindung mit Original Zubehörbrücke (Tourenpaket) - siehe Hinweis auf Seite 2
Only in combination with original accessory rack (tour package) - see notice on page 2
EINSCHRÄNKUNG
LIMITATION

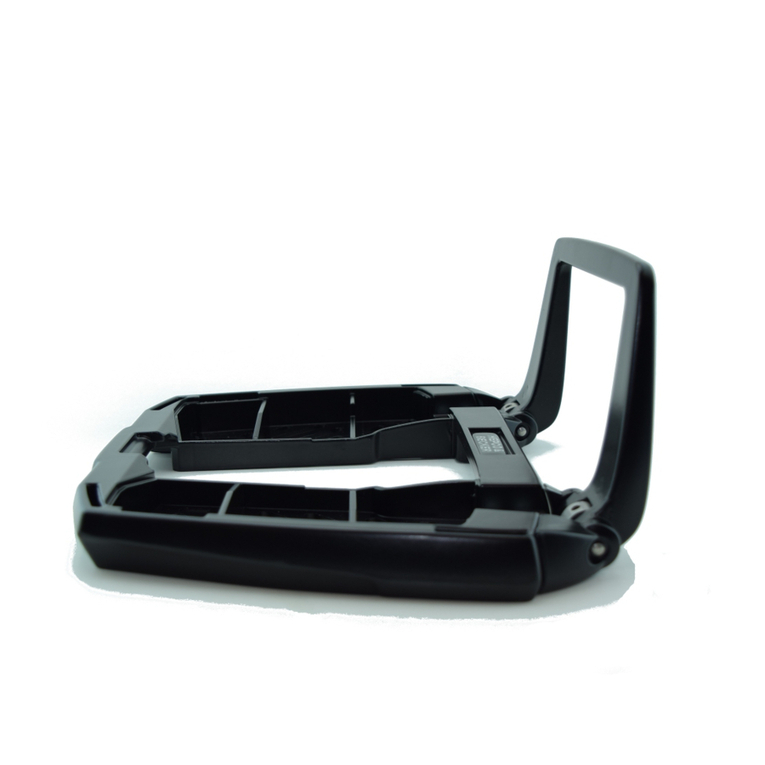

Easyrack
4x Zylinderschraube ISK M6x12
2x Zylinderschraube ISK M6x16
2x Zylinderschraube ISK M6x25
2x Karosseriescheiben ø6,4xø18
2x selbstsichernde Muttern M6
4x Viereck-Scheibe 20x20x ø6,4
Bei Bestellung eines Aluracks :
1x 799.901HB Alu-Rack
1x 799.902HB TC-Bügel für Alu-Rack
1x 799.903HB Abdeckplatte für Rack
Bei Bestellung eines Easyracks :
1x 700008650 Easyrack
1x 700008647 Abdeckblende links
1x 700008648 Abdeckblende rechts
When ordering a Alurack:
1x 799.901HB alu-rack
1x 799.902HB bow for Alu-rack
1x 799.903HB plastic cover for rack
When ordering a Easyrack:
1x 700008650 Easyrack
1x 700008647 plastic cover left
1x 700008648 plastic cover right
4x allen screw M6x12
2x allen screw M6x16
2x allen screw M6x25
2x body washer ø6,4xø18
2x self lock nut M6
4x special washer 20x20x ø6,4
Alurack
130718/250718/291018
BMW F 750 GS
ab Baujahr 2018 / from date of manufacture 2018
Easyrack Alurack
BMW F 850 GS
ab Baujahr 2018 / from date of manufacture 2018
6616513 01 01 schwarz/black 6526513 01 01 schwarz/black
6616512 01 01 schwarz/black 6526512 01 01 schwarz/black
INHALT
CONTENTS

Preparing of the Alurack:
Fix the bow to the rack with allen screws M6 x 12.
NOTICE:
The bow is needed in use with a Hepco & Becker topcase only .
Vorbereitung des Aluracks:
Den beiliegenden TC-Bügel mit den Zylinderschrauben
M6 x 12 hinten unter dem Alurack verschrauben.
HINWEIS:
Der TC-Bügel ist nur bei Anbringung eines Hepco & Becker
Topcases erforderlich.
2
VORBEREITUNG
PREPARING
4x
Ratsche/Ratchet
Verlängerung/extension
Set
Nur in Verbindung mit Original Zubehörbrücke (Tourenpaket)
Für die Verwendung auf der Originalbrücke passt unser Alu-/Easyrack 655/662 6513 01 01.
Info zur Unterscheidung: Die Originalbrücke welche serienmäßig verbaut ist, ist aus schwarzem Kunststoff,
die Zubehörbrücke im Tourenpaket ist aus Edelstahlrohr.
Only in combination with original accessory rack (tour package)
For use on the original rack, use our Alu-/Easyrack 655/662 6513 01 01
Info on differentiation: The original rack, which is fitted as standard, is made of black plastic,
the accessory rack in the tour package is made of stainless steel tube.
HINWEIS
NOTICE
Die Kunststoffabdeckung der Originalbrücke
entfernen, hierfür die im Bild markierten
Schrauben lösen. Abdeckung und Schrauben entfallen.
Dismantle the original plastic cover of the rack
To do this, loosen the screws marked in the picture.
Palstic cover and screws are obsolete.
BMW F 750 GS
ab Baujahr 2018 / from date of manufacture 2018
Easyrack Alurack
BMW F 850 GS
ab Baujahr 2018 / from date of manufacture 2018
6616513 01 01 schwarz/black 6526513 01 01 schwarz/black
6616512 01 01 schwarz/black 6526512 01 01 schwarz/black
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED

3
MONTAGEANLEITUNG
MOUNTING INSTRUCTIONS
ACHTUNG
CAUTION
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren ! Abgebaute Teile
wieder montieren. Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the
dismanteled parts. Please notice our enclosed service information.
1
2x
Als weiteres Zubehör lieferbar / Also available:
Hepco & Becker GmbH
An der Steinmauer 6
D-66955 Pirmasens
Germany
Tel.: [phone] - 1453 - 100
Fax: [phone] - 1453 - 120
eMail: [email protected]
www.hepco-becker.de
Weiteres Zubehör auf unsere Homepage. More accessories: see our homepage.
Das Alu- oder Easyrack wie abgebildet
positionieren.
Hinten mit den Zylinderschrauben M6x16
sowie den Viereck-Scheiben 20x20xø6,4 in
den freien Gewinden verschrauben.
An den vorderen Verschraubungspunkten
die Haltestrebe von unten gegenhalten und
mit den Zylinderschrauben M6x25 sowie den
Viereck-Scheiben 20x20x ø6,4 fixieren und
mit den Karosseriescheiben ø6,4xø18 und
denselbstsicherndenMutternM6verschrauben.
Zum Schluss noch die Abdeckplatte(n)
montieren.
2x 2x
2x2x2x
Position the Alu- or Easyrack as shown.
Rear fixing points:
Screw into the free threads at the back using
allen screws M6x16 and special washer
20x20xø6.4.
Front screwing points:
Hold the support strut from below and fix it
with the allen screws M6x25 and the special
washer 20x20xø6.4.
Secure with body washers ø6,4xø18 and
self-lock nuts M6. Mount the plastic cover(s).
Haltestrebe
Support strut
BMW F 750 GS
ab Baujahr 2018 / from date of manufacture 2018
Easyrack Alurack
BMW F 850 GS
ab Baujahr 2018 / from date of manufacture 2018
6616513 01 01 schwarz/black 6526513 01 01 schwarz/black
6616512 01 01 schwarz/black 6526512 01 01 schwarz/black
6506513 00 01 6506512 00 01 Kofferträger Lock it / Side carrier Lock it
6516513 00 22 6516512 00 22 Kofferträger Cutout Set (inkl. Xplorer) / Side carrier kit (incl. Xplorer)
5016513 00 01 5016512 00 01 Motorschutzbügel, schwarz / Engine guard, black
5026513 00 01 5026512 00 01 Tankschutzbügel, schwarz / Tank guard, black
8106513 00 12 8106512 00 12 Motorschutzplatte / Skid plate
7006513 00 01 7006512 00 01 Lampengitter / Headlight grilles
5066513 00 09 5066512 00 09 Tankring
F 850 GS F 750 GS
