hepco & becker TANKRING Lock it 5067634 00 01 User manual

5067634_00_01 1

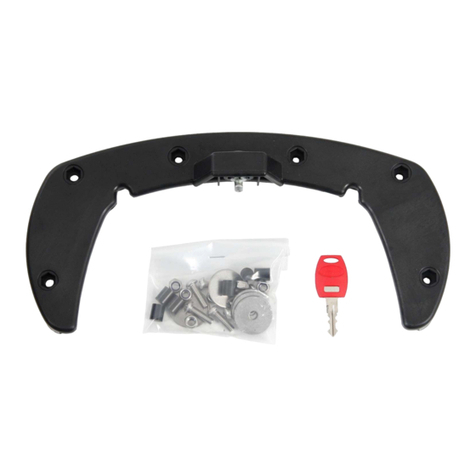

1x 700012737 Tankring mit Magentdome
1x 506000 Montageset inkl. Verschlusseinheit
2x Abdeckung Magnetdome
1x 700011827 Schraubensatz:
1x 700012737 Tank ring with magnetic dome
1x 506000 Mounting set incl. locking unit
2x Cover magnetic dome
1x 700011827 Screw kit:
2x Linsenschraube M5x45
2x Linsenschraube M5x20
4x Aludistanz Ø8,4xØ5,3x10
1x Gummiprofil selbstklebend (6cm)
2x Filister head screw M5x45
2x Filister head screw M5x20
4x Alu spacer Ø8,4xØ5,3x10
1x Self-adhesive rubber profile (6cm)
Inhalt Content
TANKRING
110222/260422
Ratsche/Ratchet
Benötigte Werkzeuge / Required tools
Set Verlängerung/extension
HUSQVARNA Norden 901
(2022-)
Art.Nr./Item-no.:
5067634 00 01 schwarz/black
Passend für/suitable for:
Street Daypack, Tourer M, Royster Tankbag, Daypack

5067634_00_01 2
Weiteres Zubehör auf www.hepco-becker.de / More accessories see www.hepco-becker.de
HEPCO&BECKER GmbH | An der Steinmauer 6 | 66955 Pirmasens | Germany | Tel. [phone] | Fax: [phone] | Mail: [e-mail]
Achtung / Attention:
Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren! Abgebaute Teile wieder montieren.
Bitte beachten Sie unsere beigefügten Serviceinformationen.
Control all screw connections after the assembling for tightness! Reassemble the dismantled parts. Please notice
our enclosed service information.
1
Montage des Tankrings:
In die nun freien Bohrungen die Alu-
distanzen Ø8,4xØ5,3x10 stellen und
den Tankring mit den Linsenschrauben
befestigen:
M5x45 vorne rechts+ hinten links
M5x20 vorne links+ hinten rechts
Die vier vorderen Schrauben der originalen Befestigung entfernen, diese entfallen. Das Gummiprofil wird auf die Rückseite des
ausgelaserten Lock-it Schriftzuges aufgeklebt.
Remove the four front screws of the original mounting, these are omitted. The rubber profile is glued to the back of the lasered
Lock-it lettering.
Fastening of the tank ring:
Insert the alu spacers Ø8,4xØ5,3x10
in the now free holes and fix the tank
ring with the filister head screws:
M5x45 front right+ rear left
M5x20 front left+ rear right
Montageanleitung / Installation Instruction
Wichtig / Important:
Wenn Sie sich nicht sicher sind,wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen.
Ziehen sie alle zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann
auf das entsprechende Anzugsmoment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei
angebaut ist. Anzugsmomente beachten! Nach der Montage alle Verschraubungen auf festen Sitz kontrollieren!
If you are not sure how to execute a determined action, you should ask your local distributor to do it. First, tighten all
screws only loosely. After mounting all parts, the screws should be tightened to the torque specified. This guarantees, that
the product is mounted without tension. Observe the tightening torques of the manufacturer! Control all screw connections
after the assembling for tightness!
2x
2x 4x
Vorbereitende Maßnahmen / Preparatory actions
