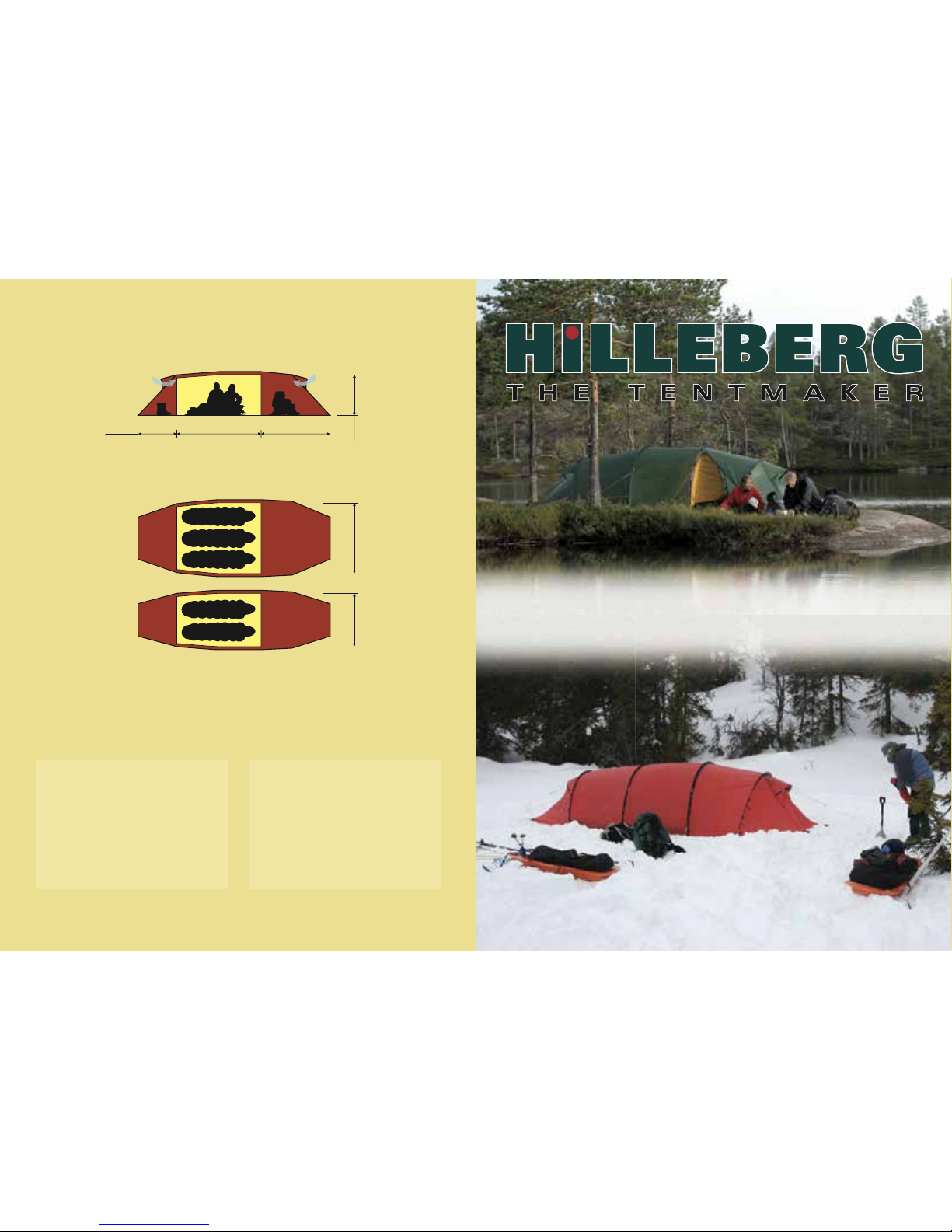

Hilleberg KAITUM GT User manual

* = 100 cm/4 0 in
Kaitum 2 GT
* = 105 cm/42 in
Kaitum 3 GT
185 cm
140 cm
105220
*
180
cm
cm
73 in
55 in *
inch
inch
42 87 71
KAITUM GT
EUROPE
Hilleberg the Tentmaker AB
Box 25
Önevägen 34
S-832 21 Frösön, Sweden
tel: [phone]
fax: [phone]
[email protected]
OUTSIDE OF EUROPE
Hilleberg the Tentmaker, Inc.
14790 NE 95th Street
Redmond, WA 98052 USA
tel: [phone]
fax: [phone]
toll free: 1 [phone] (n. america only)
[email protected]
WWW.HILLEBERG.COM
Stuart Craig
KAITUM GT
Pål Dufva
All product features and measurement values, including tent weight and pole length, may vary somewhat
from what is shown in our catalog, other printed items, and on our web site. Such differences can occur
because of alterations in the design and production process and/or natural variations in the materials.

| 3
2 |
Hilleberg Kaitum GT
sv sv
en en
de de
Willkommen zu Deinem neuen Hilleberg Kaitum GT!
Wir empfehlen Dir, diese Anleitung vor dem ersten Aufbau Deines Zeltes gründlich
durchzulesen und den Aufbau zu üben, bevor Du mit Deinem neuen Zelt die erste
Tour unternimmst.
Du hast mit diesem Zelt ein hoch qualitatives Produkt erworben und solltest es auch
dementsprechend handhaben. Trotz seines geringen Gewichts ist das Kaitum GT,
bei korrekter Anwendung, extrem belastbar. Um optimal zu funktionieren, bedarf
es daher sorgfältiger Pflege und Handhabung. Folge dieser Anleitung und beachte
vor allem die Pflegehinweise. So wirst Du an diesem Zelt lange Freude haben!
Kaitum GT Inhalt
Außenzelt aus Kerlon 1200 mit eingebautem Innenzelt. Vormontierte Abspann-
leinen (10 Stk.) mit Leinenspannern. Zeltstangen (9 mm): 2 x 260 cm und 2 x 305
cm beim Kaitum 2 GT bzw. 2 x 285 cm und 2 x 328 cm beim Kaitum 3 GT. 22
Heringe. Pack-säcke für Zelt, Gestänge und Heringe. 1 Extra-Stangensegment,
1 Reparaturhülse und 1 Aufbauanleitung.
achtung! Das Zelt besitzt 22 Ansatzpunkte für die Heringe; es werden davon
minde-stens vier benötigt, damit das Zelt steht. Wir empfehlen jedoch, jederzeit
alle Punkte und Leinen zu verankern, da das Wetter schnell umschlagen kann.
Welcome to your new Hilleberg Kaitum GT!
We strongly recommend that you read these instructions completely before setting
up your tent, and that you practice setting up your tent at home before taking it
on a backcountry trip.
You have invested in a truly high-end, high quality tent, so take care of your
investment. Despite its light weight, the Kaitum GT is exceptionally strong if
used correctly, but it does require proper care and handling to function at its full
potential. Follow the directions in this booklet, and pay attention to the Care and
Maintenance section. Doing this will ensure the greatest longevity of your tent
and the maximum benefit to you.
What’s Included with the Kaitum GT
One outer tent in Kerlon 1200 connected to one inner tent; 10 attached guy
lines with line runners; four 9 mm poles, 2 x 260 cm (145.7 in) and 2 x 305 cm
(102.4 in) with the Kaitum 2 GT, and 2 x 285 cm (112.2 in) and 2 x 328 cm (129.1
in) with the Kaitum 3 GT; 22 pegs; stuff bags for tent, poles and pegs; one spare
pole section; one pole repair sleeve; and an instruction booklet.
note: There are 22 possible peg points on the Kaitum GT. Basic pitching takes
just four pegs, but we recommend that you carry and use the others, and that you
make guy line use part of your normal routine, since weather in the backcountry
is always unpredictable!
Välkommen till ditt nya Hilleberg Kaitum GT!
Vi rekommenderar att du läser instruktionshäftet noggrant innan du sätter upp
ditt tält och att du tränar ordentligt på att sätta upp och ta ner det innan du går
ut på din första tur.
Du har investerat i ett högkvalitetstält, så tag väl hand om det. Trots sin låga vikt
är Kaitum GT mycket starkt om det används korrekt, men det kräver noggrann
skötsel och handhavande för att fungera optimalt. Följ anvisningarna i detta häfte
så kommer Kaitum GT att fungera väl för dig under många år.
Kaitum GT innehåller följande
Yttertält i Kerlon 1200, hopkopplat med innertält. Monterade linor 10 st med
linsträckare. Tältstänger 9 mm, 2 x 260 cm och 2 x 305 cm i Kaitum 2 GT och
2 x 285 cm och 2 x 328 cm i Kaitum 3 GT. Markpinnar 22 st. Packpåsar för tält,
stänger och pinnar. Extra stångdel 1 st. Reparationshylsa 1 st. Instruktionsbok.
obs: Det finns 22 fästpunkter för markpinnar. Man kan resa tältet med endast 4
markpinnar men vi rekommenderar att du alltid använder alla markpinnar och linor
eftersom vädret kan växla snabbt.

| 5
4 |
Hilleberg Kaitum GT
sv
en
de
1
2 3
4 5 Die Suche eines geeigneten Zeltplatzes
1Wähle einen Platz, der möglichst windgeschützt, eben und frei von Gegenständen
ist, die Dein Zelt beschädigen könnten.
Benutzung des Gestänges
Unsere Gestänge sind von höchster Qualität und auf Leichtigkeit konzipiert. Daher
müssen sie korrekt gehandhabt werden. Bei unsachgemäßer Anwendung können sie
brechen und im schlimmsten Fall Deine Sicherheit gefährden. Wirf nie die Stangen
zum Zusammenbauen aus, da so Risse oder andere Schäden entstehen können!
2– 5Setze die Stangen einzeln und Stück für Stück zusammen. Kontrolliere,
dass alle Stangenteile richtig zusammengesteckt sind. Dieses müssen sie auch
beim gesamtem Aufbau bleiben, da sie sonst brechen könnten.

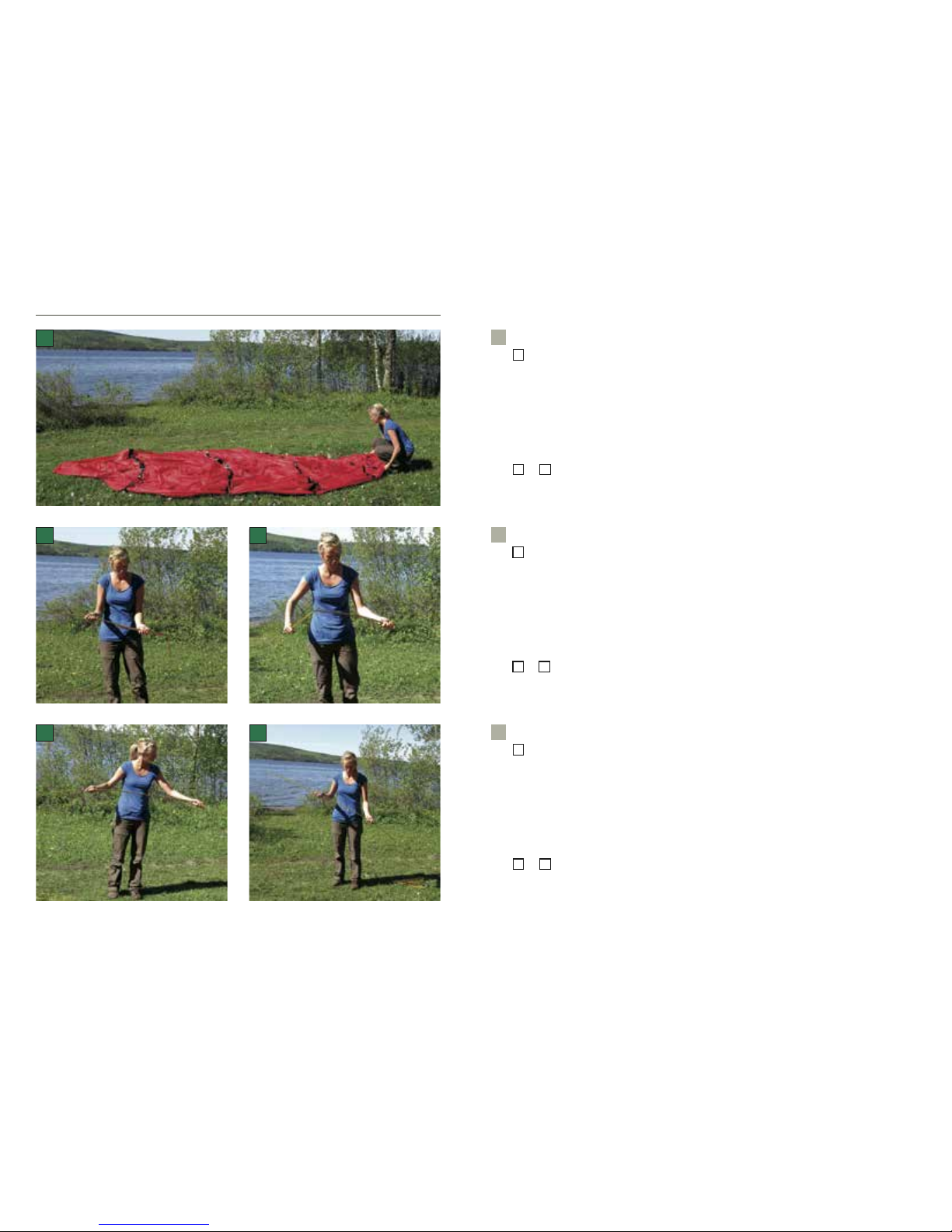

Choosing a tent site
1Find a spot that is as protected as possible from the wind, and that is even, level
and free of anything that might damage your tent.
Important note about pole usage
Our tent poles are the best available, but they are still lightweight aluminum and so
require proper care. Incorrectly handled, a pole can break, which is inconvenient at
best and potentially dangerous at worst. Never extend a pole by simply flinging it
open, since the sections hitting each other can cause cracks or other damage.
2– 5Unfold each pole carefully, making sure to seat each section into place,
and ensure that the pole sections do not pull apart during pitching as the resulting
gaps can lead to breakage.
Att välja tältplats
1Välj en så vindskyddad och jämn plats som möjligt, och fri från sådant som
kan skada ditt tält.
Viktigt om hantering av tältstängerna
Våra tältstänger är av högsta kvalitet men de är en lättviktsprodukt som kräver
korrekt hantering, annars kan stången knäckas och i värsta fall leda till fara. Kasta
aldrig ut en stång för hopsättning, eftersom stångdelarna kan få sprickor eller
andra skador när de slår ihop.
2– 5Vik ut och sätt noga ihop en sektion i taget. Se till att delarna går ihop
riktigt och att de inte glider isär under uppsättningen eftersom en glipa kan orsaka
stångbrott.

| 7
6 |
Hilleberg Kaitum GT
SV
EN
DE
1
3
2
4
76
5
Ausbreiten und Befestigen des Zeltes
1& 2Breite das Zelt aus und kontrolliere, dass die Heringsschlaufen an den
Absiden so lang wie möglich sind. 3Bei starkem Wind ist es ratsam eine Abspann-
leine an einem schweren Gegenstand (z. B. Rucksack) zu befestigen.
4Spanne die dem Wind zugewandte Abside zuerst ab. Achte darauf, dass die
Heringe in den Metallringen sitzen.
5Die Heringe sollten so tief wie möglich in den Boden gesetzt werden. Der beste
Winkel ist zirka 45°. So können sie sich bei starkem Wind nicht lösen. Sollte es
schwer sein, die Heringe tief in den Boden zu setzen, ist es ratsam, die Heringe in
einem Winkel kleiner als 45° zu setzen.
6& 7Sollte der Boden zu hart sein, nehme einen Stein o. ä. zur Hilfe.

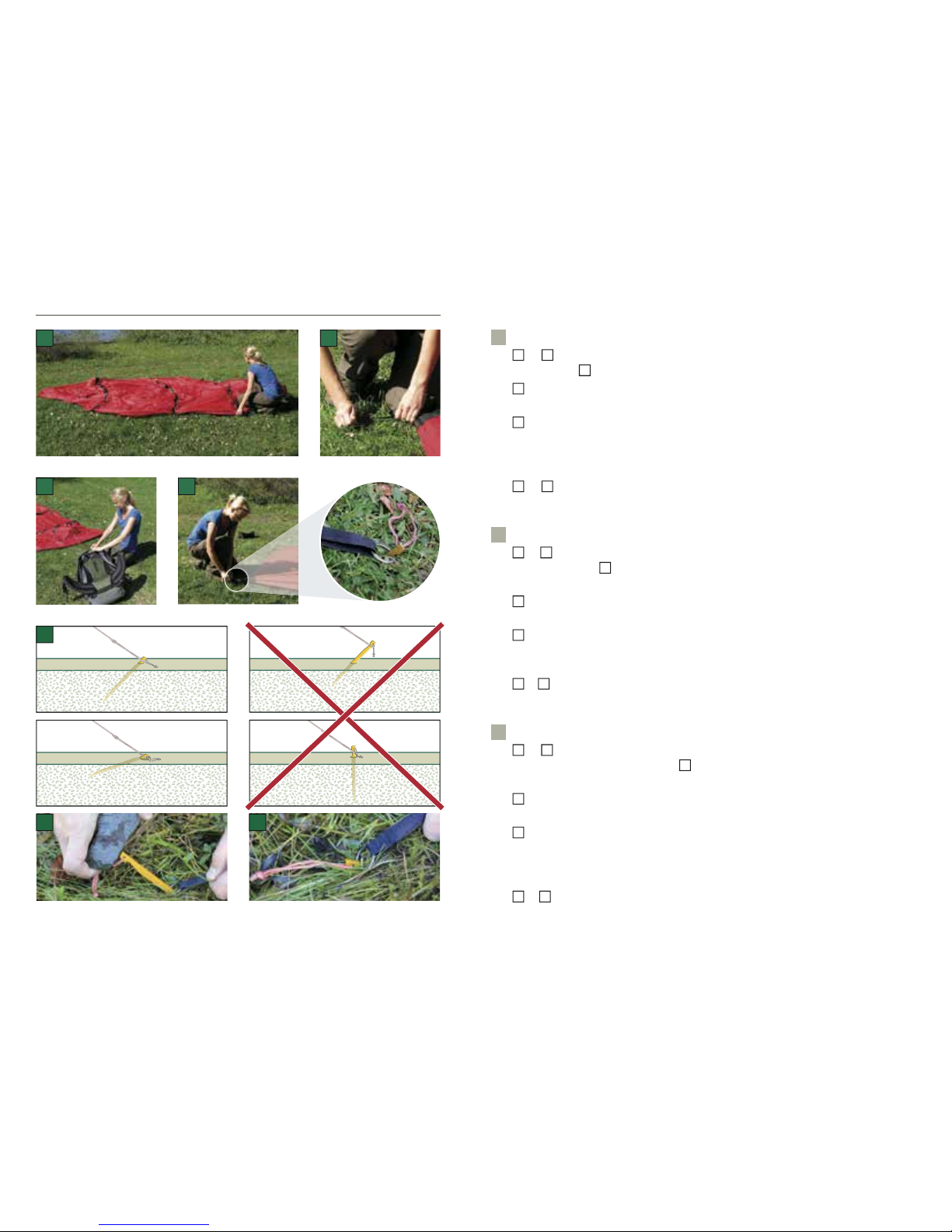

Lay out the tent
1& 2Lay out the tent, and set the adjustable peg attachment points to their
longest settings. 3Especially in windy conditions, use a guy line to secure the
tent to a backpack or other heavy item so it cannot blow away.
4Peg one vestibule (if it is windy, peg that vestibule aimed into the wind). When
pegging all the corners, make sure to put the peg through the metal ring.
5Press the pegs completely into the ground at about a 45° angle to the surface
of the ground so that they won’t get pulled up in strong winds. It is better to use
a steeper angle than it is to leave a peg sticking up from the ground.
6& 7If it is hard to get the pegs in, use a rock or other hard object to press – or
if necessary, to lightly hammer – them into the ground.
Lägg ut och fäst tältet
1& 2Lägg ut tältet och kontrollera att absidernas markpinnefästen är i sitt
längsta läge. 3Vid hård vind bind en tältlina i ett tungt föremål.
4Förankra den absid som vetter mot vinden. Observera att mark-pinnen skall
fästas i metallringen.
5Markpinnarna skall tryckas ner helt och hållet i 45 gr vinkel. Om detta ej görs
är det risk för att de dras upp ur marken i hård vind. Om det är svårt att få ner
pinnen är det bättre att skjuta ner den med spetsigare vinkel än att lämna en bit
av pinnen ovan mark.
6& 7Om marken är hård, använd en sten eller liknande för att pressa eller
knacka ner pinnen.

| 9
8 |
Hilleberg Kaitum GT
SV
EN
DE
2
4
8
5 6 7
1
3
10
9
Einbau des Gestänges
1& 2Schiebe die Stange bis zur Hälfte in den Kanal. Halte sie fest und schiebe
den restlichen Kanal auf die Stange. Es ist wichtig, dass die Stange bis ganz ans
Ende des Kanals geschoben wird.
3& 4Halte das Zelt am Stangenhalter (der so weit wie möglich eingestellt sein
sollte) und schiebe die Stange komplett in den Kanal. 5– 9Setze die Stange in
den Stangenhalter. Ziehe diesen zum Zelt hin fest. Er sollte so nah wie möglich am
Außenzelt und in der Höhe mit dem Zeltboden liegen. Wiederhole alle Schritte mit
den verbleibenden Stangen.
10 Stangenhalter und Kanäle sind so konstruiert, dass Du bei Bedarf auch doppeltes
Gestänge nutzen kannst. Dieses erhöht die Stabilität und Standfestigkeit des Zeltes
in extremen Wettersituationen.
Inserting the poles
1& 2Push the first pole about half-way into its sleeve, then hold onto the pole
while pushing the pole sleeve material onto the pole. note Make sure the pole
end is seated completely into the closed end of the pole sleeve.
3& 4After adjusting the pole tensioner to its longest setting, hold the peg loop
attached to the pole tensioner and push on the pole so that it arches into its shape.
5– 9Place the pole end into the plastic pole tensioning cup. Tighten the pole
tensioner’s strap until the pole cup is flat against the tent and flush with the bot-
tom of the tent wall. Repeat with the remaining poles.
10 The pole cup and sleeves are built to accommodate double poles, which
increases stability and strength for the most extreme conditions.
Montera stängerna
1& 2Skjut en stång ungefär halvvägs in i kanalen, håll sedan fast stången med
ena handen och dra på resten av kanalen. Det är mycket viktigt att stången bottnar
fullständigt i den slutna änden.
3& 4Fatta bandet till stånghållaren (som skall vara i sin längsta position) och
skjut in resterande del av stången i kanalen. 5– 9Sätt stången i stånghållaren.
Drag åt bandet till dess stånghållaren ligger intill tältduken och med botten i nivå
med dess nedre kant. Gör på samma sätt med de andra stängerna.
10 Stånghållare och kanaler är gjorda så att du vid behov kan använda dubbla
stänger. Det ökar stabiliteten och styrkan på tältet under extrema vädersituationer.

| 11
10 |
Hilleberg Kaitum GT
SV
EN
DE
5
1 2
3 4
6
Aufstellen des Zeltes
achtung! Kontrolliere und justiere ggf. die Heringsschlaufen der Absiden so, dass
sie so lang wie möglich sind.
Solltest Du bisher noch keine Abside verankert haben, mache es jetzt. Achte darauf,
die Heringe im richtigen Winkel und weit genug in den Boden zu setzen (s. S. 07).
1– 4Nimm jetzt die andere Abside und ziehe das Zelt lang. Achte darauf, dass
das Zelt gerade ist und setzte dann die Heringe an den Ecken der Abside.
5Kontrolliere, dass die Heringe gut sitzen und spanne danach die Heringss-
chlaufen, damit das Zelt stabil steht.
achtung! Sollte das Zelt schlecht gespannt sein, können das Dach oder die Absiden
durchhängen und das Zelt nicht optimal funktionieren 6.

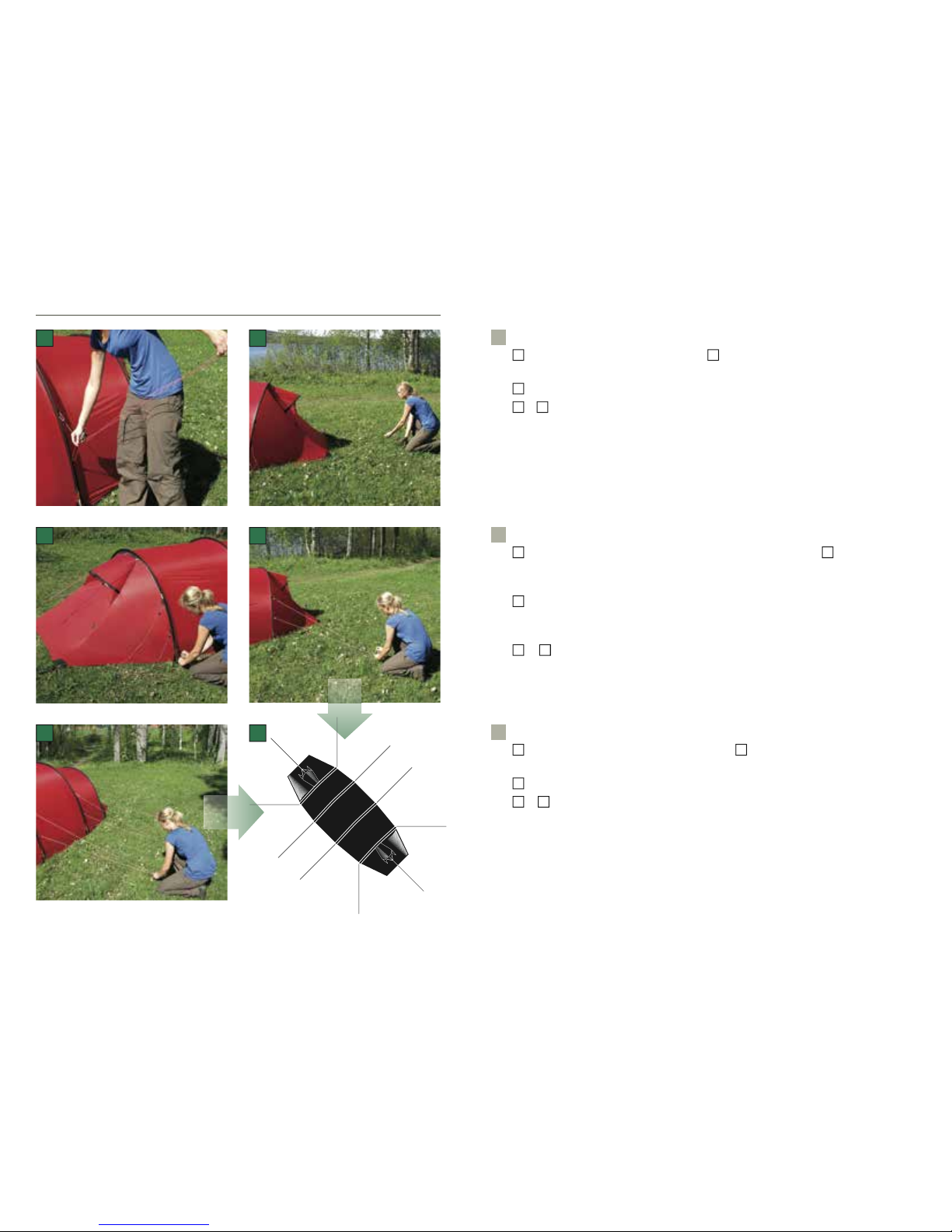

Finishing the basic setup
note: Make sure the adjustable peg attachments points on the outside corners of
the vestibules are set to their longest.
If you have not already done so, peg one end of the tent. Press the pegs fully into
the soil at about a 45° angle to the surface of the ground (see page 07 for more
details on placing pegs).
1– 4Grasp the corners of the unpegged vestibule and pull the tent out, making

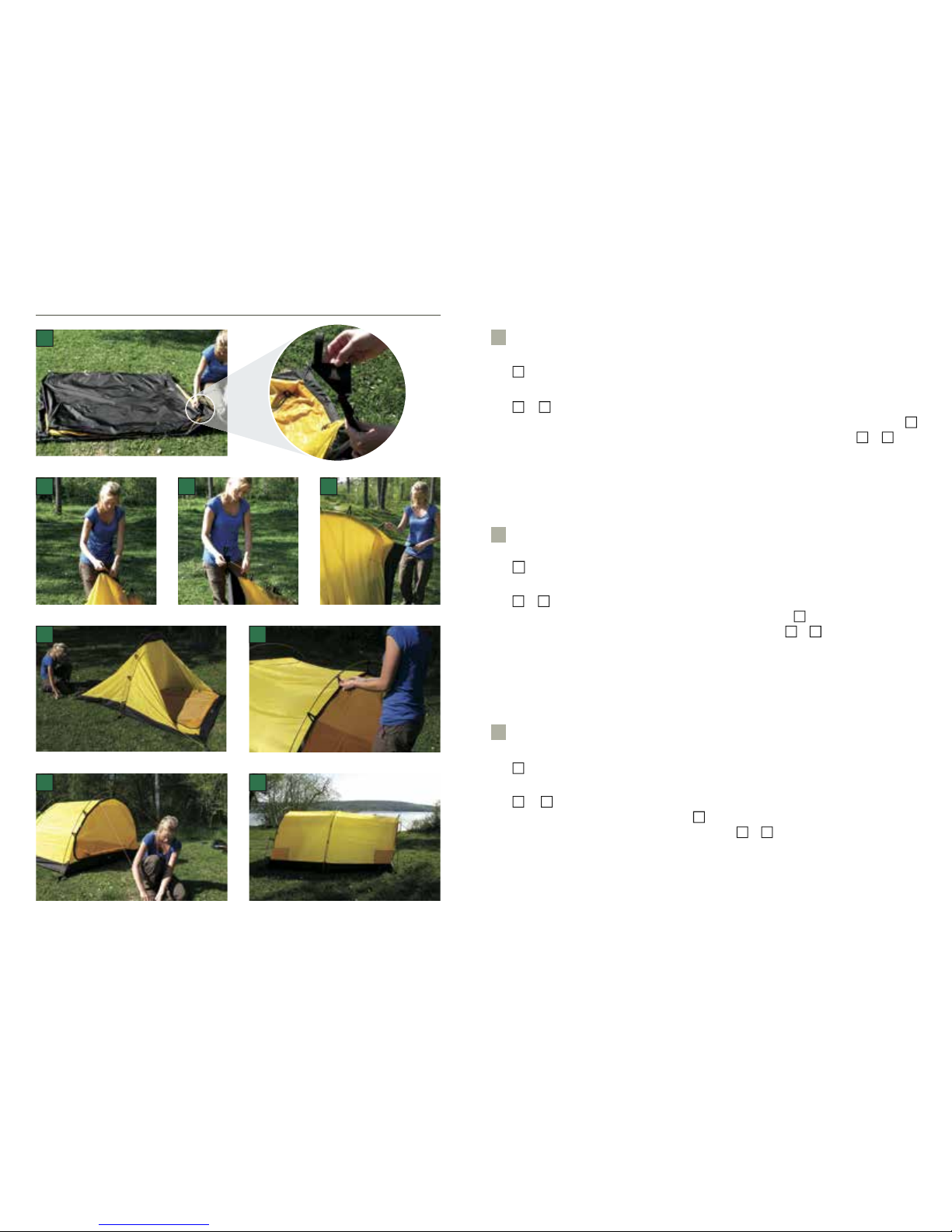

sure the tent body is straight. Peg down the corners.
5Adjust the peg tensioning loops to make the tent taut and perfectly stretched.
note: If the tent is tensioned poorly, the roof and/or vestibules will sag, and the
tent will not perform optimally 6.
Uppsättning
obs: Kontrollera/justera så att markpinnefästena på absiderna är i sitt längsta läge.
Om du inte har gjort det tidigare, förankra nu den ena absiden. Pinnarna skall vara
helt nere i marken i cirka 45 gr. vinkel. (Se sid 07 för detaljer)
1– 4Tag den andra absiden och drag ut tältet. Kontrollera att tältet är rakt. Sätt
fast markpinnarna i hörnen.
5Kontrollera att markpinnarna sitter ordentligt och spänn därefter markpin-
nefästena så att tältet står perfekt.
obs: Om tältet är dåligt spänt, kommer taket och/eller absiderna att hänga, och
tältet fungerar inte optimalt 6.

| 13
12 |
Hilleberg Kaitum GT
SV
EN
DE
1 2
3 4
5 6 Verspannen der Zeltleinen
1Stelle die Leinen so lang wie möglich ein. 2Verankere die Leinen der Lüftung
an den Absiden zuerst. Achte darauf, dass die Heringe richtig sitzen (s. S. 7).
3Setzte jetzt die restlichen Heringe an den Längsseiten.
4– 6Verspanne die Zeltleinen bei den Absiden mit zirka 45° und die Leinen in
der Mitte vom Zelt mit zirka 90°. Bei starkem Seitenwind ist es ratsam, alle Leinen
an der Windseite gerade gegen den Wind zu verspannen.
achtung! Die Zeltleinen sollten nur so stark gespannt werden, dass sie nicht die
Form des Zeltes verändern.
Using the guy lines
1Make sure all the guy lines are set to their longest length. 2Peg out the guy
lines on the vents at either end of the tent. Make sure the pegs are fully pressed
into the ground at the proper angle.
3Peg out the floor peg loops at the base of the pole sleeves on both sides of the
tent before pegging out the guy lines. This stretches the tent out laterally, and
prevents the sidewalls from lifting in strong winds.
4– 6Peg the side guy lines closest to the vestibules at about a 45° angle to
the vestibule wall. Peg the middle guy lines at 90° to the tent wall. If the wind is
blowing hard from the side, pull all windward side guy lines straight out.
note: The guy lines should be taut, but not so tight that they deform the tent.
Fäst tältlinorna
1Drag ut linorna till sin längsta längd. 2Förankra linorna på absidernas ventiler.
Se till att pinnarna är helt nedskjutna och i rätt vinkel.
3Sätt in markpinnarna i fästena nedtill på tältets bägge långsidor.
4– 6Drag ut och fäst tältlinorna närmast absiderna i ca 45 gr vinkel och linorna
mitt på tältet i 90 gr. Om vinden blåser hårt från en sida kan det vara bäst att ha
alla linor rakt ut mot vinden.
obs: Tältlinorna skall vara spända men inte så mycket att de ändrar tältets form.

| 15
14 |
Hilleberg Kaitum GT
sv
en
de
1 2
3 4
5 6
987

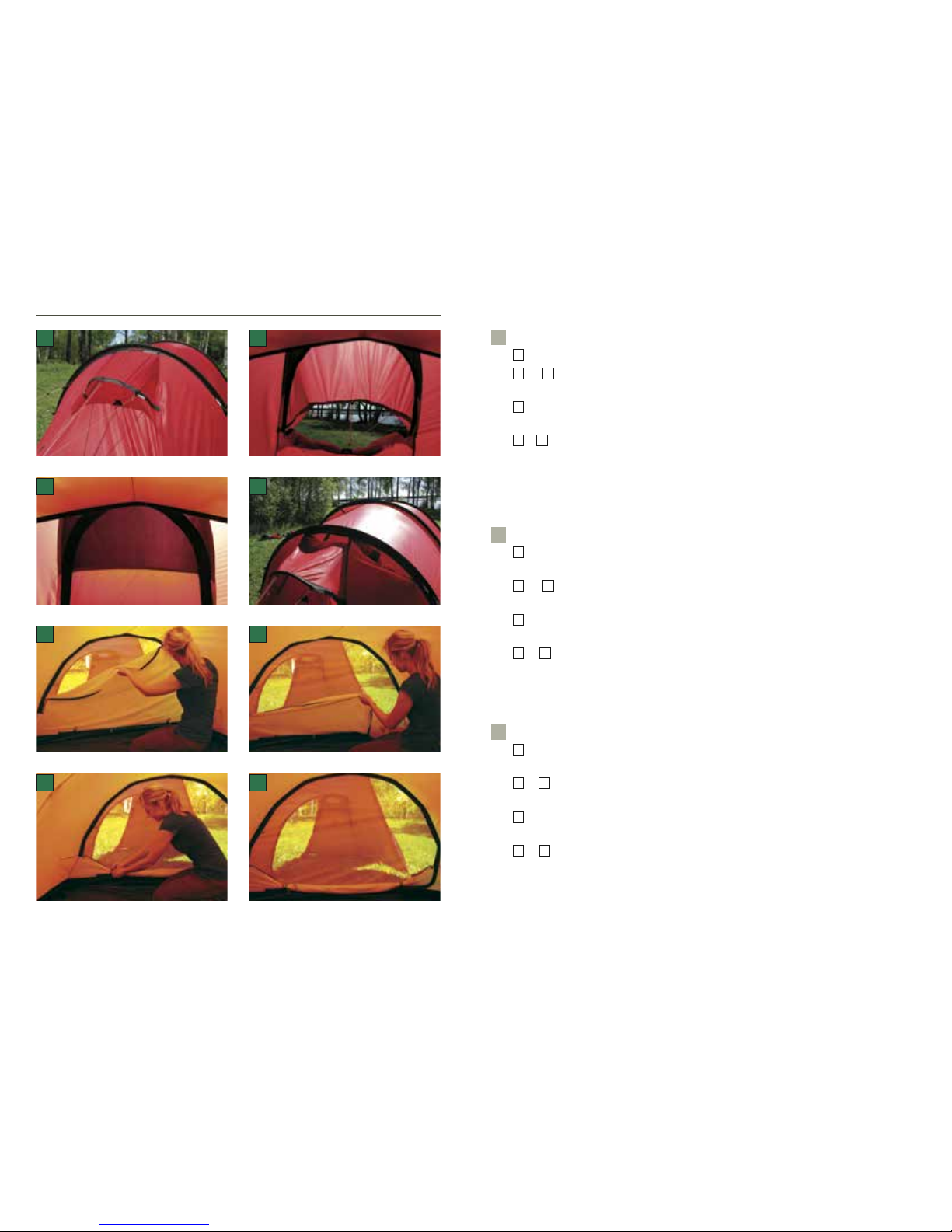

Anwendung der Außenzelteingänge
1– 4Das Kaitum GT hat drei Eingänge. Alle können so aufgemacht werden, dass
sie bequemen Ein- und Ausgang, Aussicht oder gute Durchlüftung bieten. Öffne
den Eingang komplett, rolle ihn zusammen und befestige ihn an der Seite mit den
dafür vorgesehen Verschlüssen. Die Eingänge an der erweiterten Abside können
entweder beide – 5– oder nur einer davon geöffnet sein 6 6.
7& 8Vermeide es, auf die geöffnete Eingangsseite zu treten oder diese auf dem
Boden liegen zu lassen. Es besteht sonst die Gefahr, dass Erde, Sand oder Schmutz
in den Reißverschluss kommen und diesen dauerhaft schädigen.
9Führe beim Öffnen und Schließen einen Finger vor dem Schieber entlang, um
zu verhindern, dass sich die Zeltplane im Reißverschluss verhakt.
Using the outer tent doors
1– 4The Kaitum GT has three entrances, all of which can be rolled aside for
convenience, views, and venting. For all three, unzip the door completely. Gather
the fabric of the door and roll it tightly towards the side. Secure the bundle of fabric
to the pole with the attachment system. Both entrances on the extended vestibule
can be opened – 5– or one can be open and one closed 6.
7& 8Make sure not to step on the door, or to let it lay on the ground; this will
drag the zipper in the dirt, and grit in the zipper will reduce its life span.
9It is a good idea to keep your finger in the zipper as you open or close it. This
keeps the door fabric from catching, and will increase the life of your zippers.
Användning av yttertältsingångarna
1– 4Kaitum GT har tre ingångar. Alla kan rullas åt sidan för bekväm in- och
utgång, utsikt och ventilation. Öppna ingången helt, rulla ihop tyget och fäst det
åt sidan med de olika upp-hängningssystemen. Båda ingångarna på den förlängda
absiden kan vara öppna – 5– eller den ena stängd och den andra öppen. 6.
7& 8Trampa aldrig på dörrfliken eller låt den ligga på marken eftersom risken
då är stor att det kommer jord, sand eller annat skräp i blixtlåsen, vilka då snart
slutar fungera.
9För att undvika att tyget fastnar i blixtlåsen är det bra att hålla ett finger framför
blixtlåslö-paren vid öppning och stängning.

| 17
16 |
Hilleberg Kaitum GT
sv
en
de
1 2 3
4 5 6
7 8
10 11
9
12

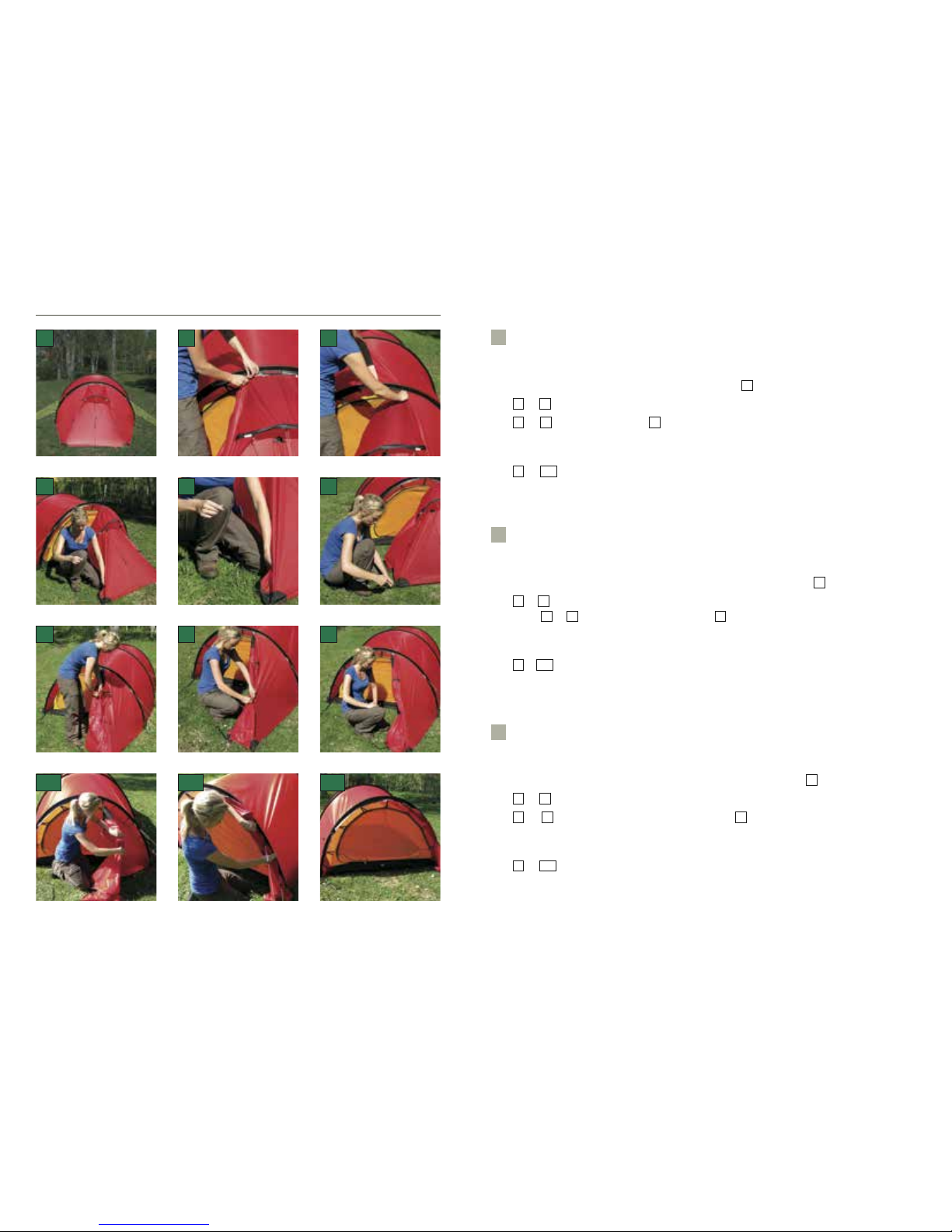

Komplettes Öffnen der Absiden
Sowohl die kurze als auch die lange Abside können ganz oder teilweise zur Seite
geöffnet werden. achtung! Kontrolliere, dass die Zeltleinen im richtigen Winkel
(45° oder mehr) verspannt sind, ehe Du die Abside öffnest 1.
2& 3Löse den Knebel beim Reißverschluss und öffne den Eingang.
4& 5Löse das Spannband am Eingang. 6Entferne den Hering neben dem
Spannband, um die Abside zu C/d öffnen zu können oder beide Heringe der Abside
und den der Lüftungsabspannleine, um die Abside komplett zu öffnen.
7– 12 Lege die Lüftungsöffnung zusammen und rolle dann die Abside zu C/d
oder ganz zur Seite.
Rolling aside the vestibule
Both the standard vestibule and the front section of the extended vestibule can be
partially or completely rolled aside. note: Make sure the front guy lines are set to
their proper 45° or more angle before rolling aside the door 1.
2& 3Disconnect the toggle near the top of the zipper and completely unzip the
door. 4& 5Disconnect the door band. 6Unpeg the zipper side of the vestibule
and the vent guy line for partial rolling, or both sides of the vestibule and the vent
guy line for full rolling.
7– 12 Fold and roll the vent as you gather the fabric of the door and roll it tightly
towards the side. Using the attachment system, secure the bundle of fabric either
along the line of the remaining peg or to the pole on the other side of the tent.
Rulla undan absiden
Både den korta absiden och främre delen av långa absiden kan helt eller delvis
rullas åt sidan. obs: Kontrollera att linorna är korrekt placerade i 45 gr vinkel eller
mer innan du lossar och rullar undan absiden 1.
2& 3Lossa toggeln upptill vid blixtlåsen och öppna dörren.
4& 5Lossa dörrbandet. 6Tag bort markpinnen intill dörrbandet för att rulla
undan C/d av absiden och bägge pinnarna och ventillinans pinne för att rulla undan
absiden totalt.
7– 12 Vik ihop ventilen och rulla ihop absiden och fäst den för C/d eller hel
öppning.

| 19
18 |
Hilleberg Kaitum GT
sv
en
de
1 2
3 4

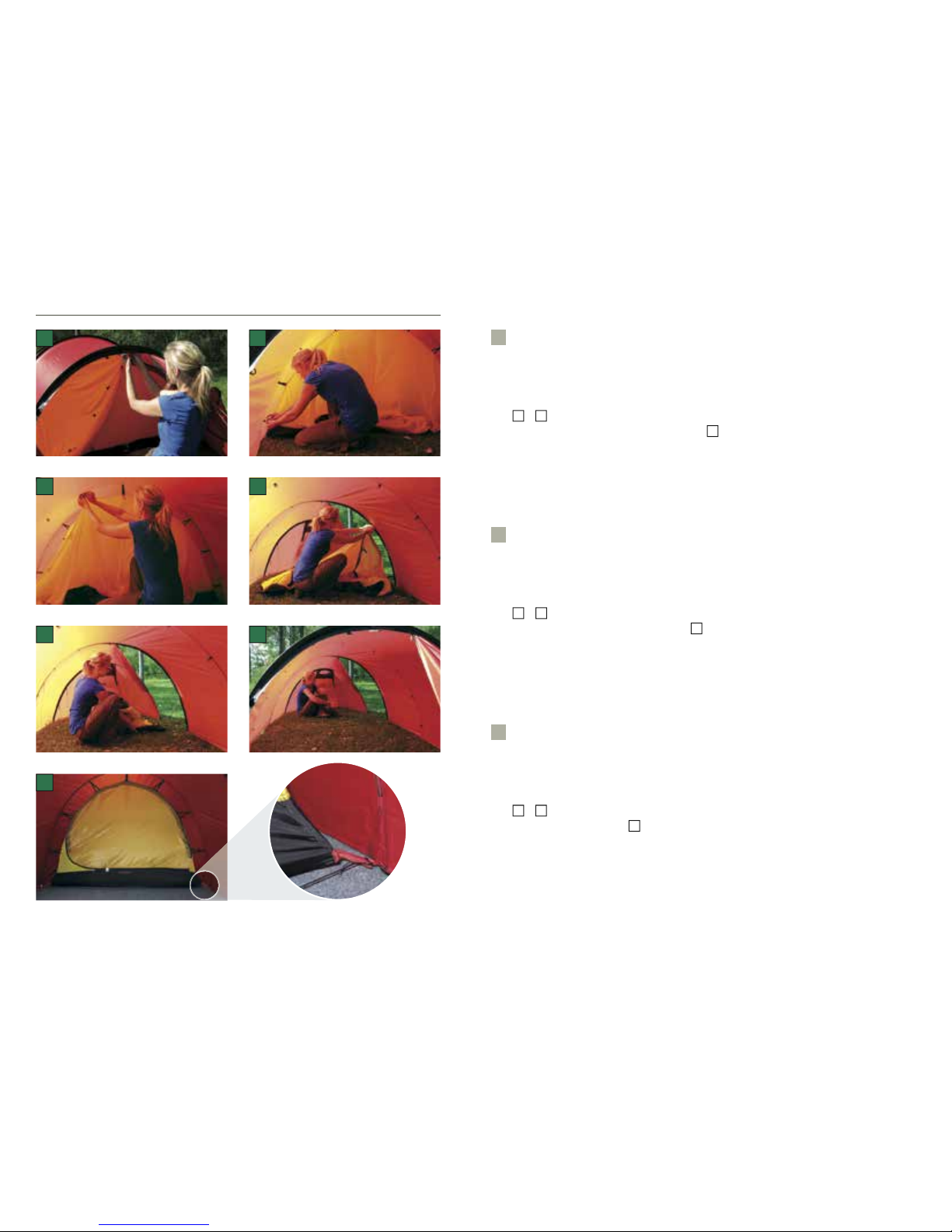

5 6 Anwendung der Innenzelteingänge
Die Eingänge im Innenzelt können von der Seite oder von oben her geöffnet und
komplett zur Seite gerollt werden.
1– 3Öffne den Reißverschluss bis auf die letzten 30 cm, rolle den Stoff
zusammen und befestige den aufgerollten Eingang mit Knebel und Gummiband
am Innenzelt.
4Der Eingang kann von oben geöffnet werden, wenn Du etwas in der Abside
suchst oder die Durchlüftung erhöhen willst.
5& 6Achte darauf, dass der Eingang nicht auf der Erde liegt oder Du darauf
trittst. Es besteht dann die Gefahr, dass Erde, Sand oder Schmutz in den Reißver-
schluss kommen und diesen dauerhaft schädigen.
Using the inner tent doors
The inner tent entrances can be opened from either the side or the top, and the
door itself can be fully rolled to the side.
1– 3Unzip the door until the slider is about 30 cm (12 in) from its end, then gather
and roll the fabric bundle to the side. Secure it with the toggle and loop fasteners.
4The inner door can be opened from above if you want to reach into the vestibule
or if you want more ventilation.
5& 6Make sure not to step on the door, or to let it lay on the ground; this will
drag the zipper in the dirt, and grit in the zipper will reduce its life span.
Användning av innertältsdörrarna
Innertältsingångarna kan öppnas från sidan eller uppifrån och hela dörrfliken kan
rullas åt sidan.
1– 3Öppna blixtlåsen till cirka 30 cm före slutet, rulla ihop tyget och fäst det
med toggle och resårband vid ingångssidan.
4Ingången kan öppnas uppifrån om du bara vill nå något i absiden eller för
ökad ventilation.
5& 6Låt aldrig dörrfliken ligga på marken eller trampa på den eftersom det kan
innebära att sand, jord eller annan smuts fastnar i blixtlåset och det slutar fungera
