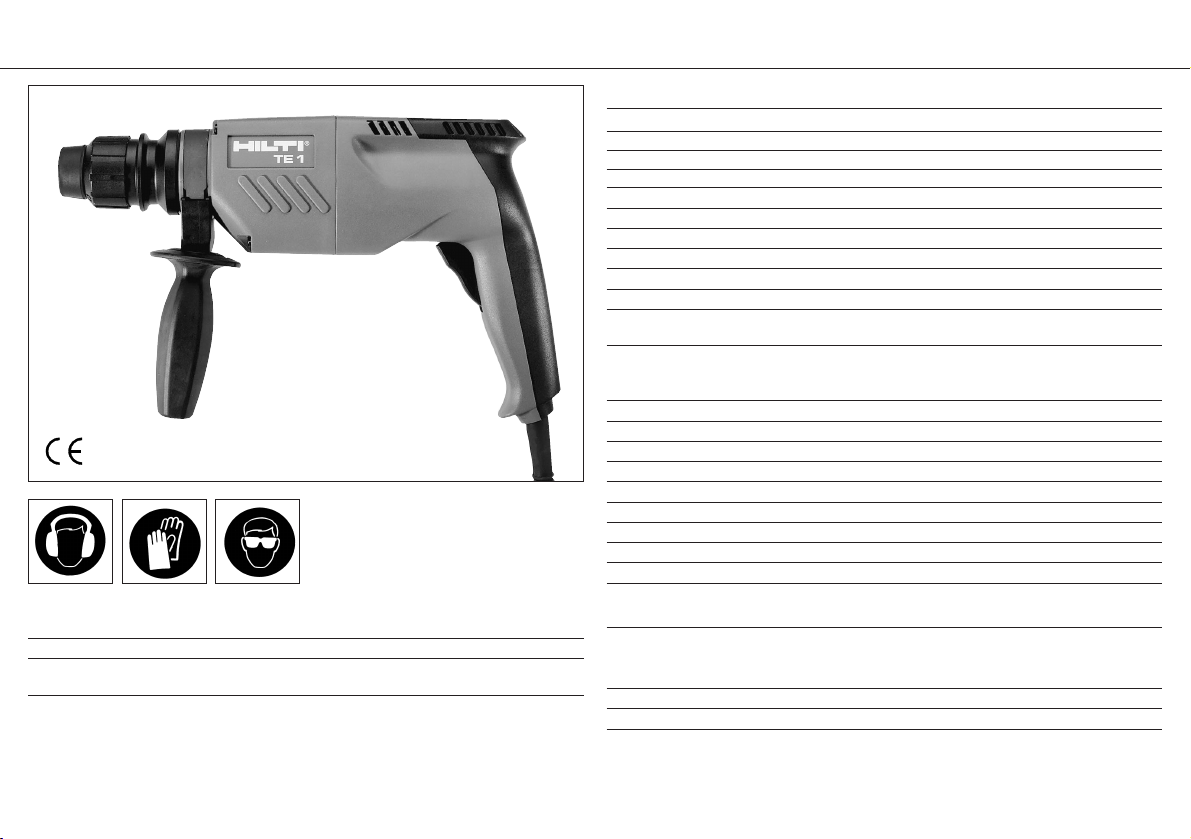

Martillo perforador ligero Hilti TE1
21
Datos técnicos:
Potencia absorbida: 500 W
Voltaje: 100 V, 110 V, 120 V, 220 V, 230 V, 240 V
Corriente absorbida: 5,3 A, 4,8 A, 4,6 A, 2,4 A, 2,3 A, 2,2 A
Frecuencia: 50–60 Hz
Peso: 2,5 kg (incl. portabrocas TE-C)
Revoluciones bajo carga: 0–930 r.p.m.
Percusión en carga: 76 Hz (0–4500 golpes por minuto)
Energía de impacto: 1,8 Julios
Rango de diámetros de las brocas: ∅4–18 mm en hormigón
Rango recomendado: ∅4–8 mm
Rendimiento de taladro en
hormigón B35: ∅6: 15 cm3/min.
Programa estándar de brocas:
Brocas TE-C: ∅4–16 mm
Brocas TE-C-S: ∅18 mm
Portabrocas: TE-C
Escobillas de carbón de corte automático
Doble aislamiento, clase II para todos los voltajes
Supresor de interferencias para radio y TV según EN 55014
Embrague de seguridad como protección contra la sobrecarga
Sellado antipolvo, lubricación permanente (sin mantenimiento)
Interruptor variable para el control de la velocidad con infinitas posiciones
Empuñadura lateral ajustable con tope de profundidad
Desconexión automática de la percusión en marcha en vacio
Ruidos y vibraciones
Normalmente el nivel de ruido tipo A de las herramientas son:
Nivel de intensidad de ruido: 88 dB(A)
Nivel de potencîa de ruido: 101 dB(A)
Protector de oídos.
La acelaración normal del peso es 9 m/s2.
Derechos de modificaciones tecnicas reservados
No usar este producto de forma diferente a la habitual.
Equipado con: maletín, caja de cartón
Accesorios para el martillo perforador Hilti TE 1: grasa Hilti, portabrocas, por-
tabrocas de cierre rápido, paño de limpieza
Preste atención a las precauciones de seguridad que se adjuntan.
Por favor remítase a las normas respectivas de su convenio y a las
Precauciones de seguridad adjuntas.
Llevar siempre
gafas protectoras Llevar siempre guantes protectores Protejerse siempre los oídos

Antes de comenzar a
trabajar:
Sujete la máquina firmemente con
ambas manos durante el trabajo.
Compruebe periódicamente la seguri-
dad del lugar o posición desde el que
esté trabajando.
1. Compruebe que el voltaje de alti-
mentación es el mismo que se indica
en la placa de identificación.
2. El TE1 tiene doble aislamiento y no
debe tener toma de tierra.
3. No aplique excesiva presión sobre
el TE1, la fuerza de perforación /
impacto no aumentará. Simplemente
sujete y guíe el martillo.
Manejo:
Fig. 1: Inserción de la broca
Gire el portabrocas hacia el símbolo
() e inserte la broca girándola
hasta que las ranuras encajen y se
pueda meter a fondo. Bloquee
el portabrocas gírandolo hacia el
símbolo () .
Fig. 2: Cambio del portabrocas
Tire del manguito hacia fuera para
quitar el portabrocas. Para insertarlo
de nuevo tire del manguito hacia fuera
y manténgalo en esa posición. Ponga
el portabrocas en la guía y deslícelo
tan hondo como pueda, una vez ahí
suelte el manguito. Gire el portabrocas
hasta que el engranaje y el manguito
encajen en su sitio original.
Nota: Cuando se coloca el
portabrocas estándar o el de cierre
rápido, la acción de percusión se corta
automáticamente (sólo acción de
rotación).
Al insertar el extremo de conexión
cilíndrico: Abra el portabrocas de llave
hasta el diámetro requerido, introduzca
la broca tanto como pueda y ajuste el
portabrocas usando la llave. Este tipo
de portabrocas también se puede usar
para rotación con giro a izquierdas.
Fig. 3: Empuñadura lateral
La empuñadura lateral puede girarse
360º y bloquearse en cualquier posi-
ción deseada. Afloje la empuñadura
girándola a izquierdas, bloquee la
empuñadura lateral girándola hacia la
derecha.
Servicio:
Las herramientas eléctricas deben
ajustarse a las normas de seguridad
aplicables. El servicio sólo debe ser
efectuado por un especialista eléctrico
preparado. El uso de piezas de
repuesto originales Hilti propor-ciona
una seguridad óptima.
22
Garantía
Hilti garantiza el aparato suministrado
contra todo vicio de material o de fabri-
cación. Esta garantía se otorga a condi-
ción de que el aparato sea utilizado,
manejado, limpiado y revisado correcta-
mente en conformidad con el modo de
empleo Hilti, de que todas las reclama-
ciones relacionadas con la garantía sean
dirigidas en los 12 meses a contar desde
la fecha de venta (de la fecha de factu-
racíon) y de que el sistema técnico sea
mantenido, es decir a reserva de utiliza-
ción exclusiva en el aparato de consu-
mibles, componentes y piezas de recam-
bio de origen Hilti.
La garantía se limita rigurosamente a la
reparación o al reemplazamiento gratuito
de las piezas defectuosas. Ella no cubre
las piezas sometidas a un desgaste nor-
mal.
Hilti no acepta responsabilidad, en
ninguna circunstancia, en relación con
deterioros, pérdidas o gastos directos,
indirectos, accidentales o consecuti-
vos, en relación con – o a causa de –
la utilización o de incapacidad de uti-
lizar el aparato para alguna finalidad,
cualquiera que sea la misma. Hilti
excluye en particular todas las
garantías implícitas relacionadas con
la comercialización y la aptitud para
una finalidad bien precisa.
Para toda reparación o recambio, les
rogamos envíen el aparato y/o las piezas
en cuestión a la dirección de su Orga-
nización de Venta Hilti más cercana,
inmediatamente tras descubrimiento del
defecto. Estas son las únicas obli-
gaciones de Hilti en materia de garantía,
las cuales anulan toda declaración ante-
rior o contempo-ránea, del mismo modo
que todo acuerdo oral o por escrito en
relación con las garantías.
