nl
Lees de handleiding vóór de
inbedrijfneming beslist door.
Bewaar deze handleiding altijd bij het
apparaat.
Geef het apparaat alleen samen met de
handleiding aan andere personen door.
OORSPRONKELIJKE GEBRUIKSAANWIJZING
WSJ 750-ET/WSJ 750-EB/WSJ 850-ET/WSJ 850-EB
Pendeldecoupeerzaag en WSJ-DRS stofmodule
1. Algemene opmerkingen
1.1 Signaalwoorden en hun betekenis
-ATTENTIE-
Voor een eventueel gevaarlijke situatie die tot licht let-
sel of tot materiële schade kan leiden.
-AANWIJZING-
Voor gebruikstips en andere nuttige informatie.

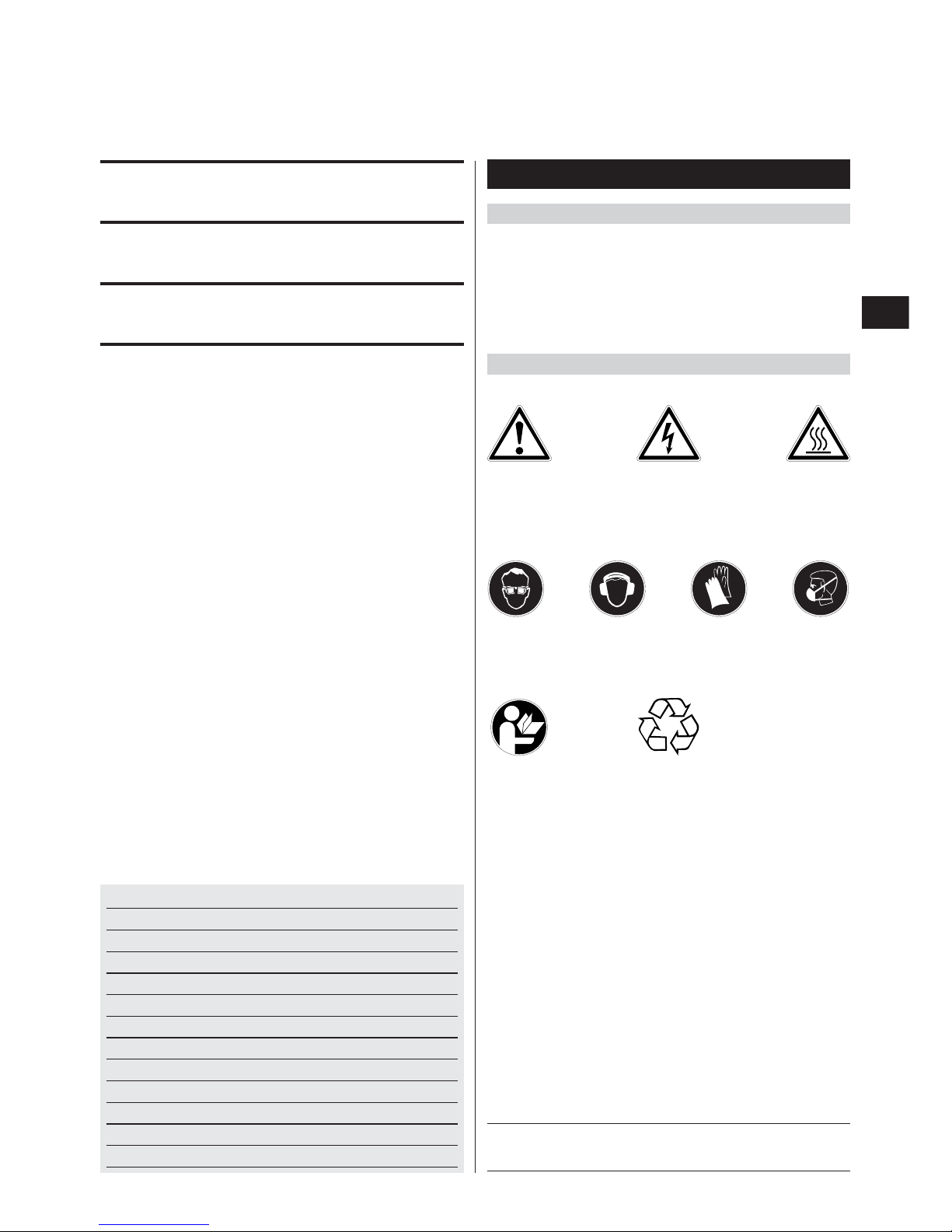

1.2 Pictogrammen
Inhoud Pagina
1. Algemene opmerkingen 49
2. Beschrijving 50
3. Gereedschap en toebehoren 50
4. Technische gegevens 51
5. Veiligheidsinstructies 52
6. Inbedrijfneming 55
7. Bediening 56
8. Verzorging en onderhoud 57
9. Foutopsporing 58
10. Afval voor hergebruik recyclen 59
11. Fabrieksgarantie op de apparatuur 59
12. EG-conformiteitsverklaring (origineel) 60

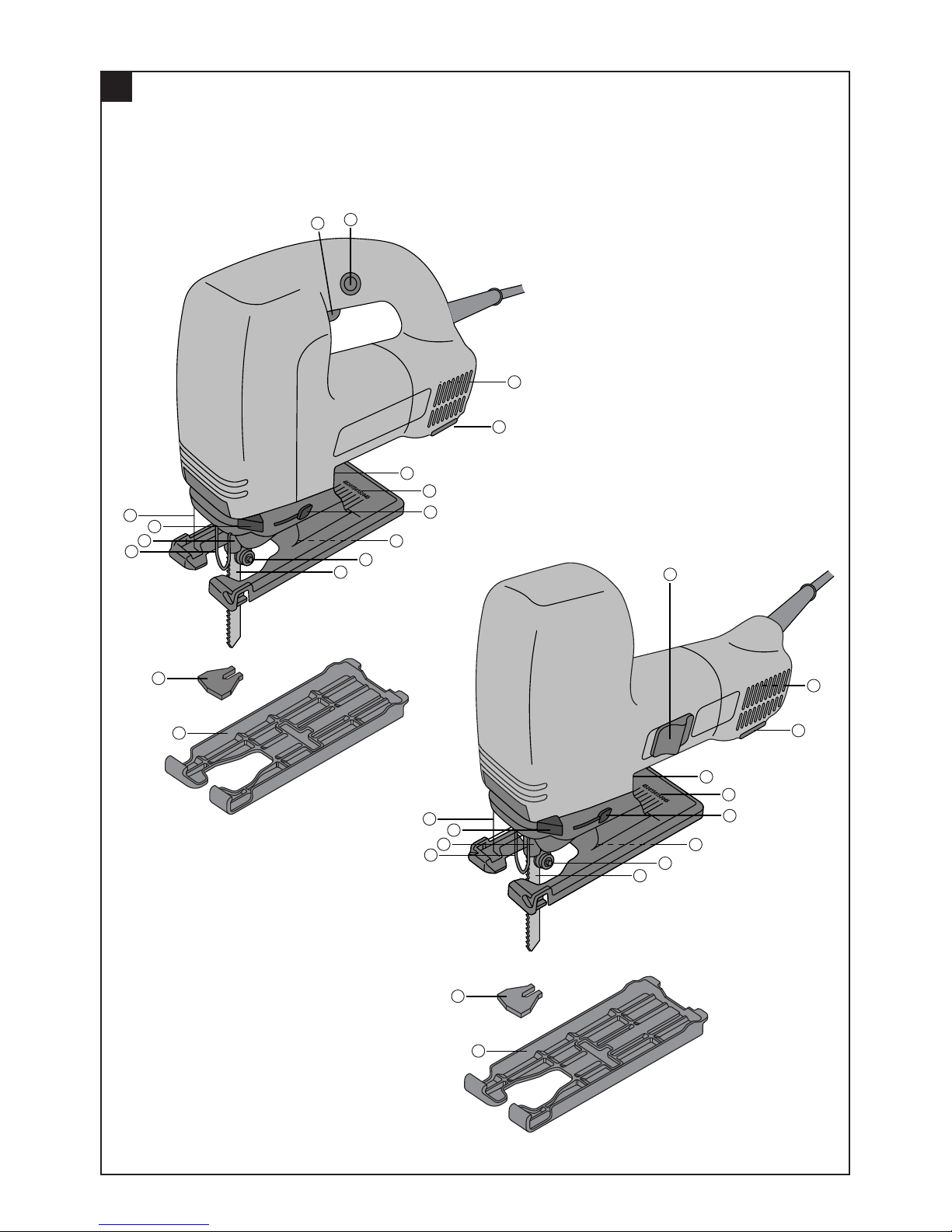

Bedieningselementen en montageonderdelen 
Aan-/uitschakelaar
Vergrendelknop (alleen WSJ 750-ET en
WSJ 850-ET)
Ventilatiesleuven
Stelwiel voor instelling van het aantal slagen
Afzuigbuisstuk
Grondplaat
Hendel voor het instellen van de pendelslag
Vergrendelschroef voor grondplaat
Geleiderol
Zaagblad (gereedschap)
Beveiliging tegen aanraking
Gereedschapopname
Hendel voor zaagbladontgrendeling
 Afdekkap voor afzuiging
Geleideschoen voor grondplaat
Splinterbeveiliging
Deze nummers verwijzen naar afbeeldingen. De afbeel-
dingen bij de tekst vindt u op de uitklapbare omslagpa-
gina's. Houd deze bij het bestuderen van de handleiding
open.
In de tekst van deze handleiding betekent «het appa-
raat» altijd de pendeldecoupeerzaag WSJ 750-ET/WSJ
750-EB/WSJ 850-ET/WSJ 850-EB.
Plaats van de identificatiegegevens op het apparaat
Het type en het seriekenmerk staan op het typeplaatje
van uw apparaat. Neem deze gegevens over in uw hand-
leiding en geef ze altijd door wanneer u onze vertegen-
woordiging of ons servicestation om informatie vraagt.
Type:
Serienr.:
Waarschuwingstekens
Gebodstekens
Oorbe-
schermers
dragen
Werkhand-
schoenen
dragen
Licht
stofmasker
dragen
Veiligheids-
bril dragen
Vóór het
gebruik de
handleiding
lezen
Symbolen
Waarschuwing
voor algemeen
gevaar
Waarschuwing voor
gevaarlijke elektrische
spanning
Waarschuwing
voor heet
oppervlak
Afval voor
hergebruik
recyclen
Printed: 07.07.2013 | Doc-Nr: PUB / 5138195 / 000 / 00

50
nl
2. Beschrijving
Het apparaat is een elektrische pendeldecoupeerzaag
voor het zagen materiaal van kunststof, hout en metaal,
gips- en vezelplaten. De zaag is bestemd voor de pro-
fessionele gebruiker.
2.1 Gebruik volgens de voorschriften
De werkomgeving kan bestaan uit: bouwplaatsen, reno-
vatie, ombouw en nieuwbouw, bewoonde ruimtes en
werkruimtes.
●Het apparaat mag niet worden gebruikt voor het zagen
van asbesthoudend materiaal.
●Gebruik het apparaat niet om takken en boomstam-
men te zagen.
●Aanpassingen of veranderingen aan het apparaat zijn
niet toegestaan.
●Het apparaat is bestemd voor professionele gebruikers.
●Het apparaat mag alleen door bevoegd, geïnstrueerd
personeel bediend, onderhouden en gerepareerd
worden. Dit personeel moet speciaal op de hoogte
zijn gesteld van de optredende gevaren.
●Van het apparaat en de hulpmiddelen kunnen geva-
ren uitgaan als ze door niet-geschoold personeel
onjuist behandeld of niet-reglementair gebruikt wor-
den.
●Het apparaat mag alleen worden gebruikt met de op
het typeplaatje aangegeven netspanning en -fre-
quentie.
Bij de levering inbegrepen zijn:
– De pendeldecoupeerzaag inlusief zaagblad
– Handleiding
– Apparaatverpakking
– en toebehoren (stofafzuigmodule (optioneel), splin-
terbeveiliging, afzuigadapter, geleideschoen, zes-
kantsleutel, afdekkap)
3. Gereedschap en toebehoren
Zaagblad W-CS
Stofafzuigmodule WSJ-DRS
Splinterbeveiliging W-ASJ SS
Afzuigadapter W-ASJ AS
Geleideschoen W-ASJ GL
Zeskantsleutel 5-W-A SW5
Afdekkap W-ASJ AH
Filter W-ASJ FD
3.1 Stofafzuigmodule WSJ-DRS
3.1.1 Algemene opmerkingen
Plaats van de identificatiegegevens op het apparaat
Het type en het seriekenmerk staan op het typeplaatje
van uw apparaat. Neem deze gegevens over in uw hand-
leiding en geef ze altijd door wanneer u onze vertegen-
woordiging of ons servicestation om informatie vraagt.
Type: WSJ-DRS
Serienr.:
3.1.2 Veiligheid
Gebruik volgens de voorschriften
De WSJ-DRS mag alleen in combinatie met de WSJ 850-
ET en WSJ 850-EB worden gebruikt.
Voor asbesthoudend materiaal, metaalstof, glas en kool-
vezelstof mag de WSJ-DRS niet worden gebruikt.
Voor vochtige of explosieve stoffen en spanmaterialen
mag de DRS niet worden gebruikt.
3.1.3 Algemene veiligheidsmaatregelen
●Houd bij het vervangen van het filter het apparaat en/of
de WSJ-DRS zó vast dat de stoflade er verticaal naar
beneden kan worden afgetrokken. Hierdoor wordt
voorkomen dat er stof vrijkomt.
●Wij raden aan om bij de filtervervanging een licht stof-
masker te dragen.
3.1.4 Technische gegevens
Stofmodule WSJ-DRS voor WSJ 850-ET en WSJ 850-EB
Gewicht 250 g
Afmetingen (LxBxH) 150x60x100 mm
3.1.5 Inbedrijfneming
-AANWIJZING-
Wanneer de stofafzuigmodule wordt gebruikt, moet de
afdekkap voor het zaagblad zijn gemonteerd (zie 6.5).

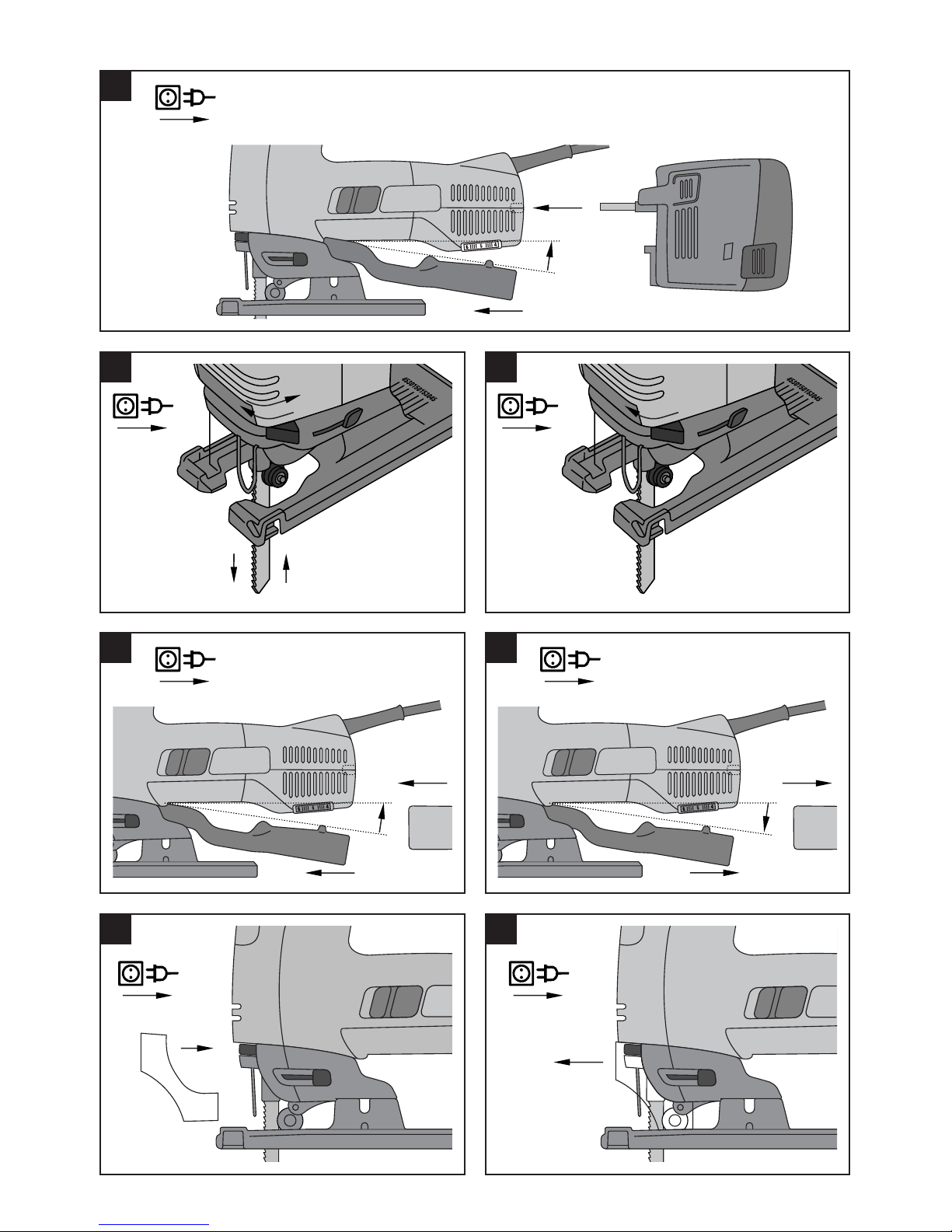

Stofafzuigmodule monteren 
1.Trek de stekker uit het stopcontact.
2.Steek de afzuigadapter in de opening van het apparaat.
3.Druk de afzuigadapter van onderen tegen het apparaat
tot hij inklikt.
4.Schuif de stofafzuigmodule van achteren op het appa-
raat en de afzuigadapter tot hij hoorbaar inklikt.
Stofafzuigmodule demonteren
1. Trek de stekker uit het stopcontact.
Printed: 07.07.2013 | Doc-Nr: PUB / 5138195 / 000 / 00

51
nl
-ATTENTIE-
●Door de stofafzuigmodule uit te
kloppen komt er stof vrij.
●Stof kan schade toebrengen aan de
luchtwegen.
●Draag een licht stofmasker.
2. Druk op de twee toetsen links en rechts op de stofaf-
zuigmodule en houd deze ingedrukt.
3. Trek de stofafzuigmodule naar achteren van het appa-
raat en van de afzuigadapter af.
4. Ontkoppel de afzuigadapter van het apparaat door hem
naar beneden te drukken.
5. Druk de afzuigadapter naar beneden en trek hem uit
het apparaat.
Stofcontainer leegmaken
4. Technische gegevens
Apparaat WSJ 750-ET WSJ 750-EB WSJ 850-ET WSJ 850-EB
Opgenomen vermogen 750 W 750 W 850 W 850 W
Netfrequentie 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz
Nominale spanning 110 V 230 V 110 V 230 V 110 V 230 V 110 V 230 V
Nominale stroomopname 7,5 A 3,8 A 7,5 A 3,8 A 8,0 A 4,1 A 8,0 A 4,1 A
Gewicht conform
EPTA-Procedure 01/2003 2,8 kg 2,6 kg 2,7 kg 2,6 kg
Afmetingen (L✕B✕H) 256✕75✕201 mm 256✕75✕194 mm 256✕75✕201 mm 256✕75✕194 mm
Aantal slagen bij nullast 900–3000 1/min 900–3000 1/min 900–3000 1/min 900–3000 1/min
Slaghoogte 28 mm 28 mm 28 mm 28 mm
Zaagvermogen in hout tot 120 mm tot 120 mm tot 150 mm tot 150 mm
Zaagvermogen in aluminium tot 25 mm tot 25 mm tot 25 mm tot 25 mm
Zaagvermogen in staal
niet-gelegeerd tot 10 mm tot 10 mm tot 10 mm tot 10 mm
Hoeksneden (links/rechts) 0–45° 0–45° 0–45° 0–45°
Aantal pendelstanden 0-1-2-3 0-1-2-3 0-1-2-3 0-1-2-3
Gereedschapopname T-schacht T-schacht T-schacht T-schacht
Buitendiameter afzuigadapter 30 mm voor slangadapter
Isolatieklasse (volgens EN 60745) isolatieklasse II (dubbel geïsoleerd)
Vibratiedempende handgreep
-AANWIJZING-
Houd de stofafzuigmodule zo vast dat de afzuigadapter
naar boven wijst.
1.Trek de stekker uit het stopcontact.
2.Druk tegelijkertijd op de twee toetsen links en rechts
op de stofcontainer.
3.Verwijder de stofcontainer door hem naar beneden
te trekken.
4.Klop het stof uit de stofcontainer, of reinig de stof-
container met een stofzuiger (licht stofmasker dragen).
3.1.6 Verzorging en onderhoud
U kunt de stofafzuigmodule het beste schoonmaken
met perslucht en een reinigingsdoekje. Gebruik geen
water of olie en geen vet of reinigingsmiddelen.
3.1.7 Vervanging en reiniging van het filter
Vervang het filter wanneer het defect is, of zo sterk ver-
vuild dat het niet meer kan worden schoongemaakt.
Demonteer het filter om het grondig te kunnen reini-
gen. Met name na het zagen van gips en gipskarton
moet het filter grondig worden gereinigd, zodat de
afzuigfunctie van de DRS niet afneemt. Maak het voor-
zichtig schoon met perslucht of een stofzuiger.
-AANWIJZING-
Het in deze aanwijzingen aangegeven trillingsniveau is overeenkomstig een in EN 60745 genormeerd meetproces
gemeten en kan worden gebruikt voor een onderlinge vergelijking van elektrisch gereedschap. Het is ook geschikt
voor een voorlopige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau is representatief voor de
belangrijkste gebruiksgebieden van het elektrisch apparaat. Als het elektrisch apparaat echter wordt gebruikt voor
andere toepassingen, met afwijkende gereedschappen of als het onvoldoende wordt onderhouden, kan het tril-
lingsniveau afwijken. Hierdoor kan de trillingsbelasting over de gehele gebruiksperiode duidelijk worden verhoogd.
Voor een nauwkeurige inschatting van de trillingsbelasting moet ook rekening worden gehouden met de tijden
waarin het apparaat is uitgeschakeld of weliswaar draait maar niet wordt gebruikt. Hierdoor kan de trillingsbela-
Printed: 07.07.2013 | Doc-Nr: PUB / 5138195 / 000 / 00

52
nl
sting over de gehele gebruiksperiode duidelijk verminderen. Leg de overige veiligheidsmaatregelen ter bescher-
ming van de gebruiker tegen trillingen ook vast, zoals: Onderhoud van het elektrisch apparaat en de gereedschappen,
warmhouden van handen, organisatie van de werkzaamheden.
Geluids- en vibratie-informatie (gemeten volgens EN 60745)
Typisch A-gekwalificeerd
geluidsvermogensniveau (LwA): 99 dB (A) WSJ-EB / 98 dB (A) WSJ-ET
Typisch A-gekwalificeerd geluidsdrukniveau (LpA): 88 dB (A) WSJ-EB / 87 dB (A) WSJ-ET
Voor het genoemde geluidsniveau volgens EN 60745 bedraagt de onzekerheid 3 dB.
Oorbeschermers dragen!
Triaxiale vibratiewaarden (vibratievectorsom)
gemeten volgens EN 60745-2-11 WSJ 750-EB WSJ 750-ET WSJ 850-EB WSJ 850-ET
Zagen van houten platen (met zaagblad Hilti W 91/P HCS), ah, B 13,0 m/s210,5 m/s211,0 m/s29,0 m/s2
Onzekerheid (K) voor zagen van houten platen 1,5 m/s21,8 m/s21,5 m/s21,5 m/s2
Zagen van metalen platen (met zaagblad Hilti M 50/2 BIM), ah, M 5,0 m/s24,0 m/s25,0 m/s24,0 m/s2
Onzekerheid (K) voor zagen van metalen platen 1,5 m/s21,5 m/s21,5 m/s21,5 m/s2
Technische wijzigingen voorbehouden!
5. Veiligheidsinstructies
AANWIJZING
De veiligheidsinstructies in hoofdstuk 5.1 bevatten de algemene
veiligheidsinstructies voor elektrisch gereedschap die volgens de
van toepassing zijnde normen in de handleiding moeten worden
vermeld. Ze kunnen dus aanwijzingen bevatten die voor dit appa-
raat niet van belang zijn.
5.1 Algemene veiligheidsaanwijzingen voor elektrische
gereedschappen
a) WAARSCHUWING! Lees alle aanwijzingen en veilig-
heidsvoorschriften. Wanneer de veiligheidsvoorschriften en
aanwijzingen niet in acht worden genomen, kan dit een elektri-
sche schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar
alle veiligheidsinstructies en voorschriften goed. Het in de
veiligheidsvoorschriften gebruikte begrip "elektrisch gereed-
schap" heeft betrekking op elektrische gereedschappen met
netvoeding (met aansluitkabel) en op accu-aangedreven elek-
trische gereedschappen (zonder aansluitkabel).
5.1.1 Veiligheid op de werkplek
a) Houd uw werkomgeving schoon en goed verlicht. Een rom-
melige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk niet met het apparaat in een explosieve omgeving
waarin zich brandbare vloeistoffen, gassen of stoffen bevin-
den. Elektrische gereedschappen veroorzaken vonken die het
stof of de dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens het gebruik van
het elektrische gereedschap uit de buurt. Wanneer u wordt
afgeleid, kunt u de controle over het apparaat verliezen.
5.1.2 Elektrische veiligheid
a) De aansluitstekker van het elektrisch gereedschap moet in
het stopcontact passen. De stekker mag in geen geval wor-
den veranderd. Gebruik geen adapterstekkers in combina-
tie met geaarde elektrische gereedschappen. Onveranderde
stekkers en passende stopcontacten beperken het risico van een
elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde opper-
vlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen
en koelkasten. Er bestaat een verhoogd risico door een elek-
trische schok wanneer uw lichaam geaard is.
c) Houd het elektrisch gereedschap uit de buurt van regen en
vocht. Het binnendringen van water in het elektrische gereed-
schap vergroot het risico van een elektrische schok.
d) Gebruik de kabel niet voor een verkeerd doel, om het elek-
trisch gereedschap te dragen of op te hangen of om de stek-
ker uit het stopcontact te trekken. Houd de kabel uit de buurt
van hitte, olie, scherpe randen en bewegende gereed-
schapsdelen. Beschadigde of in de war geraakte kabels ver-
groten het risico van een elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap werkt,
dient u alleen verlengkabels te gebruiken die voor gebruik
buitenshuis zijn goedgekeurd. Het gebruik van een voor
gebruik buitenshuis geschikte verlengkabel beperkt het risico
van een elektrische schok.
f) Als het gebruik van het elektrisch gereedschap in een voch-
tige omgeving absoluut noodzakelijk is, gebruik dan een
lekstroomschakelaar. Het gebruik van een lekstroomschake-
laar verkleint het risico op stroomschokken.
5.1.3 Veiligheid van personen
a) Wees alert, let goed op wat u doet en ga met verstand te
werk bij het gebruik van het elektrische gereedschap. Gebruik
het elektrisch gereedschap niet wanneer u moe bent of
onder invloed staat van drugs, alcohol of medicijnen. Een
moment van onoplettendheid bij het gebruik van het elektrisch
gereedschap kan tot ernstig letsel leiden.
b) Draag een persoonlijke beschermende uitrusting en altijd
Printed: 07.07.2013 | Doc-Nr: PUB / 5138195 / 000 / 00

53
nl
5.2 Productspecifieke veiligheidsinstructies
5.2.1 Veiligheid van personen
a) Houd het apparaat alleen vast aan de geïsoleerde
greepgedeelten, wanneer u werkzaamheden uitvo-
ert waarbij het inzetgereedschap verdekte stroom-
leidingen of het eigen netsnoer kan raken. Door het
contact met een spanningvoerende leiding kunnen ook
metalen delen van apparaten onder spanning komen te
staan, hetgeen tot een elektrische schok kan leiden.
b) Draag oorbeschermers. De inwerking van geluid kan
gehoorbeschadiging veroorzaken.
c) Indien meegeleverd, de extra handgreep gebruiken.
Verlies van controle kan tot lichamelijk letsel leiden.
d)Draag bij werkzaamheden waarbij stof vrijkomt
een stofmasker.
e)Neem pauzes en doe ontspannings- en vingeroe-
feningen, voor een betere doorbloeding van uw
vingers.
f) Schakel het apparaat pas in het werkgebied in.
g)Leid bij het werken het netsnoer, het verlengsnoer
en de afzuigslang altijd naar achteren van het appa-
raat weg.
h)Het gereedschap kan te heet worden door het gebruik.
U kunt uw handen verbranden. Gebruik werkhand-
schoenen voor het wisselen van gereedschap.
i) Het apparaat mag alleen met de hand worden
bediend.
j) Gebruik het apparaat alleen reglementair en in
optimale toestand.
k)Sluit een externe stofafzuiging aan, wanneer door
de bewerking van het materiaal stoffen vrijkomen
die schadelijk zijn voor de gezondheid.
l)
Stof van materiaal zoals loodhoudende verf, som-
mige houtsoorten, mineralen en metaal kunnen schade-
lijk voor de gezondheid zijn. Het in contact komen
met of het inademen van dit stof kan leiden tot aller-
gische reacties en/of aandoeningen van de luchtwe-
gen bij de gebruiker of personen die zich in de buurt
bevinden. Bepaalde stoffen, zoals eikenof beukenstof,
staan bekend als kankerverwekkend, in het bijzonder
in combinatie met houtbewerkingsmiddelen (chro-
maat, houtbeschermingsmiddelen). Asbesthoudend
materiaal mag alleen door vakkundig personeel wor-
den bewerkt.
Zo mogelijk gebruik maken van stof-
een veiligheidsbril. Het dragen van een persoonlijke bescher-
mende uitrusting, zoals een stofmasker, slipvaste werkschoenen,
een veiligheidshelm of gehoorbescherming, afhankelijk van de
aard en het gebruik van het elektrische gereedschap, vermindert
het risico op letsel.
c) Voorkom per ongeluk inschakelen. Controleer of het elek-
trisch gereedschap is uitgeschakeld voordat u de stekker
in het stopcontact steekt en/of de accu aanbrengt, of het
gereedschap optilt of draagt. Wanneer u bij het dragen van
het elektrisch gereedschap uw vinger aan de schakelaar hebt
of wanneer u het gereedschap ingeschakeld op de stroom-
voorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voor-
dat u het elektrisch gereedschap inschakelt. Instelgereed-
schap of een sleutel in een draaiend deel van het gereedschap
kan tot letsel leiden.
e) Neem geen ongewone lichaamshouding aan. Zorg ervoor
dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt
u het elektrisch gereedschap in onverwachte situaties beter
onder controle houden.
f) Draag geschikte werkkleding. Draag geen loshangende kle-
ding of sieraden. Houd haren, kleding en handschoenen uit
de buurt van bewegende delen. Loshangende kleding, sie-
raden en lange haren kunnen door bewegende delen worden
meegenomen.
g) Wanneer stofafzuig- of stofopvangvoorzieningen kunnen
worden gemonteerd, dient u zich ervan te verzekeren dat
deze zijn aangesloten en juist worden gebruikt. Het ge-
bruik van een stofafzuigsysteem kan de gevaren door stof beper-
ken.
5.1.4 Gebruik en hantering van het elektrisch gereedschap
a) Overbelast het apparaat niet. Gebruik voor uw werkzaam-
heden het daarvoor bestemde elektrische gereedschap.
Met het passende elektrische gereedschap werkt u beter en vei-
liger binnen het aangegeven vermogensbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schake-
laar defect is. Elektrisch gereedschap dat niet meer kan wor-
den in- of uitgeschakeld, is gevaarlijk en moet worden gerepa-
reerd.
c) Trek de stekker uit het stopcontact en/of de accu uit het
apparaat voordat u het gereedschap instelt, toebehoren
wisselt of het apparaat weglegt. Deze voorzorgsmaatregel
voorkomt onbedoeld starten van het elektrisch gereedschap.
d) Bewaar niet-gebruikte elektrische gereedschappen buiten
bereik van kinderen. Laat het gereedschap niet gebruiken
door personen die er niet mee vertrouwd zijn en deze aan-
wijzingen niet hebben gelezen. Elektrische gereedschappen
zijn gevaarlijk wanneer deze door onervaren personen worden
gebruikt.
e) Ga zorgvuldig met het elektrisch apparaat om. Controleer
of bewegende delen van het apparaat correct functioneren
en niet vastklemmen en of onderdelen gebroken of zoda-
nig beschadigd zijn dat de werking van het apparaat nade-
lig wordt beïnvloed. Laat beschadigde delen repareren voor-
dat u het apparaat gebruikt. Veel ongevallen hebben hun oor-
zaak in slecht onderhouden elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon.
Zorgvuldig onderhouden snijdende inzetgereedschappen met
scherpe snijkanten klemmen minder snel vast en zijn gemak-
kelijker te geleiden.
g) Gebruik elektrisch gereedschap, toebehoren, inzetgereed-
schappen enz. zó als voor dit apparaat is voorgeschreven.
Let daarbij op de arbeidsomstandigheden en de uit te voe-
ren werkzaamheden. Het gebruik van elektrische gereed-
schappen voor andere dan de voorziene toepassingen kan tot
gevaarlijke situaties leiden.
5.1.5 Service
a) Laat het gereedschap alleen repareren door gekwalificeerd
en vakkundig personeel en alleen met originele vervan-
gingsonderdelen. Daarmee wordt gewaarborgd dat de veilig-
heid van het apparaat in stand blijft.
Printed: 07.07.2013 | Doc-Nr: PUB / 5138195 / 000 / 00

bankschroef om het werk vast te zetten. Op deze
manier zit het beter vast dan met de hand, en bovendien
heeft u beide handen vrij om het apparaat te bedienen
.
b)Controleer of het gereedschap het bij het apparaat
passende opnamesysteem heeft en correct in de
gereedschapopname vergrendeld is.
c)Bij een stroomonderbreking: het apparaat uit-
schakelen en de stekker uit het stopcontact halen.
Hierdoor wordt voorkomen dat het apparaat onbe-
doeld opstart wanneer er weer spanning op komt te
staan.
d)Gebruik geen verlengsnoeren met meervoudige
stekkerdozen en geen verschillende apparaten
tegelijkertijd.
5.2.5 Speciale veiligheidsinstructies voor reciprozagen
a)Leid het apparaat tijdens het zagen altijd van het
lichaam af.
b)Houd uw handen niet voor of op het zaagblad.
c)Zaag niet in onbekend materiaal.
Wanneer het
zaagblad op een voorwerp stuit, kan dit leiden tot
een terugstoot op het apparaat.
d)Schakel het apparaat uit voor het transport.
e)Spanen die bij het zagen ontstaan, met name metaal-
spanen, kunnen heet zijn.
Bescherm u hiertegen
door de juiste beschermende kleding te dragen.
f) Om te voorkomen dat het zaagblad en de bewe-
gende delen boven het zaagblad per ongeluk wor-
den aangeraakt, dient de veiligheidsinrichting voor
het zaagblad voorhanden te zijn .
g)Stel alvorens met de werkzaamheden te beginnen
de gevarenklasse vast van het stof dat tijdens het
werken vrijkomt.
Gebruik voor het werken met het
apparaat een stofzuiger die in de bouw wordt toe-
gepast, met een officieel goedgekeurde veiligheids-
classificatie die overeenkomt met de betreffende
lokale bepalingen inzake de beveiliging tegen stof.
h)De afdekkap voor het afzuigen mag niet worden
gedemonteerd.
i)
Gevaar voor letsel bij het door de ondergrond breken
van het gereedschap.
Bij doorbraakwerkzaamheden
het gebied aan de andere kant van de werkzaam-
heden afzetten.
j) Tijdens het zagen nooit onder het werkstuk grijpen.
5.2.6 Persoonlijke veiligheidsuitrusting
De gebruiker en de personen die zich in de nabijheid
bevinden, moeten tijdens het gebruik van het apparaat
een veiligheidsbril, oorbeschermers, een stofmasker
en werkhandschoenen dragen.
54
nl
Oorbe-
schermers
dragen
Werkhand-
schoenen
dragen
Licht
stofmasker
dragen
Veiligheids-
bril dragen
afzuiging. Om een betere stofafzuiging te verkrij-
gen, gebruikmaken van een geschikte, door Hilti
aanbevolen en op dit elektrisch apparaat afgestemd
mobiele stofafzuiging voor hout- en/of mineraalstof.
Zorg voor een goede ventilatie van de werkruimte.
Het wordt geadviseerd een ademmasker met filter-
klasse P2 te dragen. De in uw land geldende voor-
schriften bij de te bewerken materialen in acht
nemen.
m) Het apparaat is niet bedoeld voor gebruik door kin-
deren of door zwakke, ongeschoolde personen.
n) Kinderen moeten duidelijk worden gemaakt dat het
apparaat geen speelgoed is.
5.2.2 Werkomgeving
a)Zorg voor een goede verlichting van het werkgebied.
b)Zorg voor een goede ventilatie van de werkomge-
ving.
Door een slecht geventileerde werkomgeving
kan schade aan de gezondheid ontstaan als gevolg
van stofbelasting.
5.2.3 Elektrische veiligheid
a) Verborgen elektrische leidingen en gas- en water-
leidingen kunnen zeer gevaarlijk zijn als ze bij het
werken beschadigd worden.
Controleer daarom
altijd eerst het werkgebied met bijv. een metaaldetector.
Externe metalen delen van het apparaat kunnen ond-
er spanning komen te staan als u per ongeluk bijv.
een elektrische leiding beschadigt. Hieronder ont-
staat een ernstig gevaar van een elektrische schok.
b)Controleer regelmatig het voedingssnoer van het
apparaat, en laat dit in geval van beschadiging
vernieuwen door een erkend vakman. Controleer
de verlengsnoeren regelmatig en vervang deze in
geval van beschadiging. Wordt het net- of ver-
lengsnoer tijdens het werk beschadigd, dan mag
u het niet aanraken. Trek de stekker uit het stop-
contact.
Door beschadigde aansluit- en verlengka-
bels ontstaat het risico van een elektrische schok.
c)Laat daarom verontreinigde appraten, met name
wanneer er vaak geleidend materiaal wordt bewerkt,
regelmatig controleren door de Hilti-service.
Vocht
of stof dat zich aan het oppervlak van het apparaat
hecht, met name van geleidend materiaal, kan onder
ongunstige omstandigheden tot een elektrische
schok leiden.
d)Wanneer u met elektrisch gereedschap buiten werk-
zaamheden uitvoert, zorg er dan voor dat het appa-
raat met behulp van een lekstroomschakelaar (RCD)
met maximaal 30 mA afschakelstroom op het net is
aangesloten.
Het gebruik van een lekstroomschake-
laar vemindert de kans op een elektrische schok.
e)Principieel wordt het gebruik van een lekstroom-
beveiligingsschakelaar (RCD) met maximaal 30
mA afschakelstroom aanbevolen.
5.2.4 Gebruik en onderhoud van elektrische
gereedschappen
a)Borg het werkstuk. Gebruik spaninrichtingen of een
5.2.7 Veiligheidsinrichting
Gebruik het apparaat nooit zonder veiligheidsinrichting.
Printed: 07.07.2013 | Doc-Nr: PUB / 5138195 / 000 / 00

55
nl
6. Inbedrijfneming
-AANWIJZING-
De netspanning dient overeen te komen met de gege-
vens op het typeplaatje.
-ATTENTIE-
●De snijkanten van het zaagblad
zijn scherp.
●U kunt letsel oplopen door de
snijkanten aan te raken.
●Draag werkhandschoenen.
6.1 Verlengsnoer
Bij gebruik van een verlengsnoer: gebruik alleen ver-
lengsnoeren die voor de toepassing toegestaan zijn en
een voldoende diameter hebben. Anders kan vermo-
gensverlies van het apparaat en oververhitting van het
snoer optreden. Controleer het verlengsnoer regel-
matig op eventuele beschadigingen. U dient bescha-
digde verlengsnoeren te vervangen.
Aanbevolen minimale diameter en max. snoerlengte:
Snoerdiameter
Netspanning 1,5 mm22,5 mm2
110 V 20 m 30 m
230 V 50 m 100 m
Verlengsnoer buiten
Gebruik buiten alleen voor dit doel goedgekeurde en
overeenkomstig gekenmerkte verlengsnoeren.
6.2 Het zaagblad inbrengen 
1. Trek de stekker uit het stopcontact.
2. Druk op de zaagbladontgrendeling en houdt deze
ingedrukt.
3. Druk het zaagblad (tanden in de zaagrichting) in de
gereedschapopname tot het hoorbaar inklikt.
4. Houd het zaagblad tegen de weerstand en laat de
zaagbladontgrendeling terugglijden.
5. Controleer of het zaagblad goed vergrendeld is door
eraan te trekken.
6.3 Het zaagblad uitwerpen 
-AANWIJZING-
Houd het apparaat bij het uitwerpen van het zaagblad
zó vast dat er geen personen of dieren letsel door het
uitwerpen kunnen oplopen.
1. Trek de stekker uit het stopcontact.
2. Druk de hendel voor de zaagbladontgrendeling opzij
tot de aanslag (het zaagblad wordt losgemaakt en
uitgeworpen).
6.4 Stofafzuiging met afzuiginrichting
-AANWIJZING-
De stofafzuiging vermindert de stofbelasting, verhoogt
de veiligheid bij het werken door een beter zicht op de
zaagsnede en voorkomt dat de werkomgeving meer
wordt belast door stof en spanen.
Sluit de afzuiginrichting aan wanneer u gedurende lan-
gere tijd hout of materialen bewerkt waarbij hogere stof-
concentraties kunnen ontstaan.
Wanneer u met een afzuiginrichting werkt, moet de afdek-
kap gemonteerd zijn.
6.4.1 Monteren 
1. Trek de stekker uit het stopcontact.
2. Steek de afzuigadapter in de opening van het appa-
raat.
3. Druk de afzuigadapter van onderen tegen het appa-
raat tot hij inklikt.
4. Sluit de slang van de stofzuiger aan op de afzuig-
adapter.
6.4.2 Demonteren 
1. Trek de stekker uit het stopcontact.
2. Trek de slang van de stofzuiger van de afzuigadapter
af.
3. Druk de afzuigadapter naar beneden en trek hem uit
het apparaat.
6.4.3 Arbeidsstappen bij verstopte afzuigadapter
1. Haal de stekker uit het stopcontact.
2. Reinig de afzuigadapter.
3. Controleer of bewegende delen van het gereedschap
correct functioneren en niet vastklemmen en of onder-
delen gebroken of zodanig beschadigd zijn dat de wer-
king van het gereedschap nadelig wordt beïnvloed.
6.5 Afdekkap
6.5.1 Monteren 
1. Trek de stekker uit het stopcontact.
2. Schuif de afdekkap vanaf de voorkant op het appa-
raat tot hij inklikt.
6.5.2 Afnemen 
1. Trek de stekker uit het stopcontact.
2. Kantel de afdekkap licht en trek deze er naar voren af.
6.6 Spanenblaasinrichting
De blaasinrichting leidt een luchtstroom naar het zaag-
blad om de zaaglijn vrij te houden van spanen.
6.7 Pendeling instellen 
Door de 4-trapspendeling kan het zaagvermogen en
het zaagbeeld worden aangepast aan het te bewerken
materiaal.
Met de hendel voor het instellen van de pendelslag
wordt tussen de vier trappen geschakeld.
Hiervoor gelden de volgende aanbevelingen:
Printed: 07.07.2013 | Doc-Nr: PUB / 5138195 / 000 / 00

56
nl
hoe zuiverder en fijner de snijrand, des te kleiner dient
de pendelstand te zijn.
De optimale instelling kan worden vastgesteld door de
vier trappen uit te proberen.
Stand 0: geen pendeling
Stand I: geen pendeling
Stand II: gemiddelde pendeling
Stand III: grote pendeling
Bij de betreffende eisen voor het zaagblad vindt u aan-
wijzingen voor een correcte instelling.
6.8 Aantal slagen instellen 
1. Stel op het instelwiel het aantal slagen tussen 1 (klein)
en 6 (groot) in.
Bij de betreffende eisen voor het zaagblad vindt u aan-
wijzingen voor een correcte instelling.
6.9 Zaaghoek instellen
6.9.1 Zaaghoek verstellen 
1. Trek de stekker uit het stopcontact.
2. Verwijder het afzuigbuisstuk.
3. Draai de schroef los.
4. Trek de grondplaat licht naar voren.
5. Stel de gewenste hoek in met behulp van de scalering
op het apparaat.
6. Draai de schroef vast.
6.9.2 Zaaghoek in oorspronkelijke positie zetten
1. Trek de stekker uit het stopcontact.
2. Draai de schroef los.
3. Stel de zaaghoek in op 0°.
7. Bediening
-ATTENTIE-
●De snijkanten van het zaagblad zijn
scherp.
●U kunt zich verwonden aan de snij-
kanten en het zaagblad kan als gevolg
van het zagen heet worden.
●Draag werkhandschoenen.
-ATTENTIE-
●Door het zagen ontstaan opdwarre-
lend stof en zaagspanen.
●Het opdwarrelende materiaal kan
schadelijk zijn voor de luchtwegen en
de ogen.
●Gebruik een licht stofmasker en een
veiligheidsbril.
-ATTENTIE-
● Door het apparaat en het zaagproces
ontstaat geluidsoverlast.
● Te hard geluid kan het gehoor
beschadigen.
●Draag oorbeschermers.
4. Druk de grondplaat terug in de uitgangspositie.
5. Draai de schroef vast.
6.10 Grondplaat verstellen
Om vlak aan de rand te zagen, kan de grondplaat op de
volgende manier worden versteld.
1. Trek de stekker uit het stopcontact.
2. Draai de schroef los.
3. Druk de grondplaat tot de aanslag terug.
4. Draai de schroef vast.
6.11 Splinterbeveiliging 
-AANWIJZING-
Bij bepaalde zaagbladtypen kan de splinterbeveiliging
niet worden gebruikt (bijv. geschrankte zaagbladen).
Door de splinterbeveiliging wordt voorkomen dat het
oppervlak bij het zagen van houten materialen verspl-
intert.
1. Trek de stekker uit het stopcontact.
2. Druk de splinterbeveiliging van onderaf in de grond-
plaat.
6.12 Geleideschoen voor grondplaat
-AANWIJZING-
Gebruik de geleideschoen voor de grondplaat om kras-
gevoelig materiaal te bewerken.
1. Trek de stekker uit het stopcontact.
2. Plaats de geleideschoen met de voorzijde tegen de
grondplaat.
3. Druk de geleideschoen van achteren tegen de grond-
plaat tot hij inklikt.
7.1 Systeem
-AANWIJZING-
●Gebruik om een goed zaagvermogen te garanderen
en het apparaat te ontzien alleen zaagbladen die in een
goede staat verkeren.
●Overbelast het apparaat niet.
-ATTENTIE-
●Leid het apparaat tijdens het zagen altijd van het lichaam
af.
●Til het apparaat pas van het werkstuk op nadat het tot
stilstand is gekomen.
Printed: 07.07.2013 | Doc-Nr: PUB / 5138195 / 000 / 00

57
nl
●Zet het apparaat pas weg nadat het tot stilstand is
gekomen.
-ATTENTIE-
●Het zaagblad wordt heet bij continu
gebruik.
●Door aanraking kunnen brandwon-
den ontstaan.
●Draag werkhandschoenen.
8. Verzorging en onderhoud
Trek de stekker uit het stopcontact.
8.1 Verzorging van het gereedschap
●Onthars de gebruikte zaagbladen regelmatig, omdat
de prestaties door schoon gereedschap worden ver-
beterd. De zaagbladen worden ontharst door ze 24
uur in petroleum of een ander ontharsmiddel te leg-
gen dat in de handel gebruikelijk is.
8.2 Verzorging van het apparaat
●Het apparaat is in de fabriek voldoende gesmeerd.
Wanneer er sprake is van een hoge belasting gedu-
rende een langere periode wordt het aanbevolen een
inspectie door Hilti te laten uitvoeren. Hiermee wordt
de levensduur van het apparaat verlengd en worden
overbodige reparatiekosten voorkomen.
●Reparaties aan het elektrische gedeelte mogen alleen
door een elektrotechnicus worden uitgevoerd.
-ATTENTIE-
Het apparaat, in het bijzonder de greepgedeelten,
schoon en vrij van olie en vet houden. Gebruik geen
siliconenhoudende reinigingsmiddelen.
De buitenste behuizing van het apparaat is gemaakt van
stootvaste kunststof. Het greepgedeelte is van elasto-
meermateriaal.
Gebruik het apparaat nooit met verstopte ventilaties-
leuven! Reinig de ventilatiesleuven voorzichtig met een
droge borstel. Voorkom dat vuildeeltjes in het apparaat
kunnen binnendringen. Reinig de buitenkant van het
apparaat regelmatig met een licht bevochtigde poets-
doek. Gebruik geen sproeiapparaat, stoomstraalappa-
raat of stromend water voor het reinigen! De elektrische
veiligheid van het apparaat kan daardoor in gevaar komen
8.3 Onderhoud
Controleer regelmatig alle externe delen van het appa-
raat op beschadigingen en ga na of alle bedieningsele-
menten goed werken. Gebruik het apparaat niet als er
onderdelen beschadigd zijn of de bedieningselementen
niet optimaal functioneren. Laat het apparaat door de
Hilti-service repareren.
Reparaties aan het elektrische gedeelte mogen alleen
door een elektrotechnicus worden uitgevoerd.
8.4 Controle na schoonmaak- en
onderhoudswerkzaamheden
Na schoonmaak- en onderhoudswerkzaamheden moet
worden gecontroleerd of alle beschermende delen van
het apparaat zijn aangebracht en foutloos functioneren.
7.2 In-/uitschakelen
7.2.1 In-/uitschakelaar
(WSJ 750-ET/WSJ 850-ET) 
1. Steek de stekker in het stopcontact.
2. Schakel de in-/uitschakelaar in.
– Inschakelen: op de in-/uitschakelaar drukken.
– Uitschakelen: de in-/uitschakelaar loslaten.
– Vergrendelen: op de in-/uitschakelaar en vervol-
gens op de vergrendelknop druk-
ken.
– Uitschakelen: op de in-/uitschakelaar drukken en
vervolgens loslaten.
7.2.2 In-/uitschakelaar
(WSJ 750-EB/WSJ 850-EB) 
1. Steek de stekker in het stopcontact.
2. In- of uitschakelen met de schuifschakelaar.
7.3 Invalzagen 
-AANWIJZING-
Pas het invalzagen alleen toe bij zacht materiaal.
Gebruik alleen korte zaagbladen.
1. Steek de stekker in het stopcontact.
2. Zet de hendel voor het instellen van de pendelslag op
de stand 0.
3. Plaats het apparaat met de voorkant van de grond-
plaat op het werkstuk.
4. Houd het vast en druk op de in-/uitschakelaar.
5. Druk het apparaat vast tegen het werkstuk en laat de
zaag invallen door de invalshoek kleiner te maken.
6. Wanneer u door het werkstuk heen bent, brengt u het
apparaat in de normale werkstand (de grondplaat ligt
helemaal vlak).
7. Zaag verder langs de zaaglijn.
Printed: 07.07.2013 | Doc-Nr: PUB / 5138195 / 000 / 00

58
nl
9. Foutopsporing
Fout
Zaagblad valt eruit
Zaagblad kan niet worden
ingebracht
Apparaat kan niet worden
ingeschakeld
Schakelaar kan niet wor-
den vergrendeld
(WSJ 750-ET en 850-ET)
Pendelslag kan niet
worden veranderd
Pendelslag functioneert
niet
Toerental kan niet worden
ingesteld
Toerental te hoog of te
laag
Afzuiging met de stofzui-
ger of DRS functioneert
niet
Grondplaat kan niet
worden gedraaid
Toebehoren niet monteer-
baar (WSJ 850-ET/-EB)
Afzuigmodule functioneert
niet
Snede niet recht
Zaagmateriaal wordt te
heet
Zaagmateriaal wordt te
heet (metaal)
Mogelijke oorzaak
Zaagblad niet goed vergrendeld
Spansysteem vuil
Spansysteem vuil
Netstekker niet aangesloten
Schakelaar defect of vuil
Schakelaar defect of vuil
Apparaat vuil
Apparaat vuil
De pendelslaghendel staat op "0"
Stelwiel defect of vuil
Verkeerde waarde ingesteld
Afzuigkap niet aangebracht
Kanalen van het apparaat en/of
afzuigadapter vuil
Bevestigingsschroef niet losge-
draaid of verbinding met het appa-
raat vuil
Verbinding met de grondplaat vuil
of verkeerde toebehoren
Verbinding met het apparaat niet
correct
Stofcontainer vol
Filter vuil
Verkeerd zaagblad voor de toepas-
sing
Zaagblad bot of beschadigd
Te hoge zaagkracht en te hoog
toerental
Onvoldoende smering bij
metaalsnede
Oplossing
Span opnieuw, let erop dat de gereed-
schapopname helemaal geopend is en het
zaagblad tegen de weerstand wordt gedrukt
Reinig de gereedschapopname
Reinig de gereedschapopname
Controleer de verbinding
Reinig de schakelaar aan de buitenkant
met een doek, of laat hem controleren
door een elektrotechnicus
Reinig de schakelaar aan de buitenkant
met een doek, of laat hem controleren
door een elektrotechnicus
Maak de groef van de pendelhendel
schoon
Controleer of er vuil is bij de pendelvork
en verwijder dit zonodig
Stel de gewenste waarde in
Reinig het stelwiel aan de buitenkant of
laat het apparaat controleren door een
elektrotechnicus
Controleer de ingestelde waarde (schaal
op het stelwiel) en wijzig in overeenstem-
ming hiermee de instelling
Zorg ervoor dat de stofzuiger functioneert
en de afzuigadapter en de afzuigkap zijn
aangesloten
Reinig de kanalen van het apparaat en de
afzuigadapter
Controleer de schroef en draai deze
eventueel los; reinig het gebied tussen
grondplaat en apparaat
Reinig de verbinding en controleer of de
toebehoren geschikt zijn
Controleer de verbinding met het apparaat
Maak de stofcontainer leeg
Reinig het filter of vervang de stofcontainer
Gebruik de zaagbladen die door Hilti voor
uw toepassing worden aanbevolen
Gebruik een nieuw, geschikt zaagblad
Reduceer het toerental en de aandruk-
kracht
Gebruik een nieuw zaagblad en zorg voor
een voldoende smering tussen zaagblad
en werkstuk
Printed: 07.07.2013 | Doc-Nr: PUB / 5138195 / 000 / 00

59
nl
10. Afval voor hergebruik recyclen
Hilti-apparaten zijn voor een groot deel vervaardigd uit materiaal dat kan worden gerecycled. Voor hergebruik is
een juiste materiaalscheiding noodzakelijk. In veel landen is Hilti er al op ingesteld om uw oude apparaat voor
recycling terug te nemen. Vraag hierover informatie bij de klantenservice van Hilti of bij uw verkoopadviseur.
Alleen voor EU-landen
Geef elektrisch gereedschap niet met het huisvuil mee!
Volgens de Europese richtlijn inzake oude elektrische en elektronische apparaten en de toepassing daarvan bin-
nen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te wor-
den afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.
11. Fabrieksgarantie op de apparatuur
Hilti garandeert dat het geleverde apparaat geen mate-
riaal- of fabricagefouten heeft. Deze garantie geldt onder
de voorwaarde dat het apparaat in overeenstemming
met de handleiding van Hilti gebruikt, bediend, ver-
zorgd en schoongemaakt wordt, en dat de technische
uniformiteit gehandhaafd is, d.w.z. dat er alleen origi-
neel Hilti-verbuiksmateriaal en originele Hilti-toebe-
horen en -reserveonderdelen voor het apparaat zijn
gebruikt.
Deze garantie omvat de gratis reparatie of de gratis
vervanging van de defecte onderdelen tijdens de gehe-
le levensduur van het apparaat. Onderdelen die aan
normale slijtage onderhevig zijn, vallen niet onder deze
garantie.
Verdergaande aanspraak is uitgesloten voor zover
er geen dwingende nationale voorschriften zijn die
hiervan afwijken. Hilti is met name niet aansprake-
lijk voor directe of indirecte schade als gevolg van
gebreken, verliezen of kosten in samenhang met het
gebruik of de onmogelijkheid van het gebruik van het
apparaat voor welk doel dan ook. Stilzwijgende garan-
tie voor gebruik of geschiktheid voor een bepaald
doel is nadrukkelijk uitgesloten.
Voor reparatie of vervanging moeten het toestel of de
betreffende onderdelen onmiddellijk na vaststelling van
het defect naar de verantwoordelijke Hilti-marktorga-
nisatie worden gezonden.
Deze garantie omvat alle garantieverplichtingen van de
kant van Hilti en vervangt alle vroegere of gelijktijdige,
schriftelijke of mondelinge verklaringen betreffende
garanties.
Printed: 07.07.2013 | Doc-Nr: PUB / 5138195 / 000 / 00

60
nl
12. EG-conformiteitsverklaring (origineel)
Als de uitsluitend verantwoordelijken voor dit product
verklaren wij dat het voldoet aan de volgende voor-
schriften en normen: 2004/108/EG, 2006/42/EG, EN
60745-1, EN 60745-2-11, EN ISO 12100, 2011/65/EU.
Omschrijving: Pendeldecoupeerzaag
Type: WSJ 750-ET/WSJ 750-EB/
WSJ 850-ET/WSJ 850-EB
en WSJ-DRS
Bouwjaar: 2003
Hilti Corporation, Feldkircherstrasse 100,
FL-9494 Schaan
Paolo Luccini Jan Doongaji
Head of BA Quality & Process Management Ececutive Vice President
BA Electric Tools & Accessories BU Power Tools & Accessories
01/2012 01/2012
Technische documentatie bij:
Hilti Entwicklungsgesellschaft mbH
Zulassung Elektrowerkzeuge
Hiltistrasse 6
86916 Kaufering
Deutschland
Printed: 07.07.2013 | Doc-Nr: PUB / 5138195 / 000 / 00

*377834*
377834
Hilti Corporation
LI-9494 Schaan
Tel.: +423 / 234 21 11
Fax:+423 / 234 29 65
www.hilti.com
Hilti = registered trademark of Hilti Corp., Schaan
W 2750 | 0213 | 24-Pos. 1 | 1
Printed in Germany © 2013
Right of technical and programme changes reserved S. E. & O.377834 /
A3
Printed: 07.07.2013 | Doc-Nr: PUB / 5138195 / 000 / 00
