HomeMatic HM-Sec-MDIR User manual

Montage- und Bedienungsanleitung
Installation and Operating Manual
Funk-Bewegungsmelder
HM-Sec-MDIR
Wireless motion detector
HM-Sec-MDIR

2
1. Ausgabe Deutsch 08/2008
Dokumentation © 2008 eQ-3 Ltd., Hong Kong
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Heraus-
gebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner
Form reproduziert werden oder unter Verwendung elektronischer,
mechanischer oder chemischer Verfahren vervielfältigt oder verarbei-
tet werden.
Es ist möglich, dass das vorliegende Handbuch noch drucktech-
nische Mängel oder Druckfehler aufweist. Die Angaben in diesem
Handbuch werden jedoch regelmäßig überprüft und Korrekturen in
der nächsten Ausgabe vorgenommen. Für Fehler technischer oder
drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong.
Änderungen im Sinne des technischen Fortschritts können ohne
Vorankündigung vorgenommen werden.
76675 / V 1.0
eQ-3 AG · Maiburger Straße 29 · D-26789 Leer
www.eQ-3.com

3
Issue 1 English 08/2008
Documentation © 2008 eQ-3 Ltd., Hong Kong
All rights reserved. This manual may not be reproduced in any
format, either in whole or in part, nor may it be duplicated or edited
by electronic, mechanical or chemical means, without the written
consent of the publisher.
Typographical and printing errors cannot be excluded. However,
the information contained in this manual is reviewed on a regular
basis and any necessary corrections will be implemented in the next
edition. We accept no liability for technical or typographical errors or
the consequences thereof.
All trademarks and industrial property rights are acknowledged.
Printed in Hong Kong.
Changes may be made without prior notice as a result of technical
advances.
76675 / V 1.0
eQ-3 AG · Maiburger Straße 29 · D-26789 Leer
www.eQ-3.com

4
Inhaltsverzeichnis
1 Hinweise zu dieser Anleitung...........................5
2 Gefahrenhinweise....................................5
3 Das können Sie mit dem Bewegungsmelder tun ...........5
3.1 Teile, Bedien- und Anzeigeelemente, Batterien ............6
4 Allgemeine Systeminformation zu HomeMatic ..............7
5 Allgemeine Hinweise zum Funkbetrieb ....................7
6 Montage und Inbetriebnahme ..........................8
6.1 Allgemeine Montagehinweise ..........................8
6.2 Montage und Inbetriebnahme .........................10
6.2.1 Montage des kombinierten Wand-/Deckenhalters.........10
6.2.2 Batterien einlegen ..................................12
6.2.3 Batterie wechseln...................................13
6.2.4 Verhalten nach dem Einlegen der Batterie ...............13
6.2.5 Gehtest ...........................................13
6.3 Anlernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
6.3.1 Anlernen ohne Helligkeitsschwelle .....................14
6.3.2 Anlernen unter Berücksichtigung einer Helligkeitsschwelle . 14
7 Sonstige Betriebshinweise ...........................15
7.1 Empfindlichkeit.....................................15
7.2 Betrieb mit Dimmer als direkt angelernter Aktor ..........15
8 Zurücksetzen in den Auslieferungszustand ..............16
9 Wartung und Reinigung ..............................17
10 Technische Daten...................................17

5
1 Hinweise zu dieser Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre HomeMatic-Kom-
ponenten in Betrieb nehmen.
Bewahren Sie die Anleitung zum späteren Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, über-
geben Sie auch diese Bedienungsanleitung.
Benutzte Symbole:
Achtung! Hier wird auf eine Gefahr hingewiesen.
Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Infor-
mationen!
2 Gefahrenhinweise
Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu
wartenden Teile.
Betreiben Sie das Gerät nur in Innenräumen und vermeiden Sie den
Einfluss von Feuchtigkeit, Staub sowie Sonnen- und andere Warme-
bestrahlung.
3 Das können Sie mit dem Bewegungsmelder tun
Der Funk-IR-Bewegungsmelder erfasst Bewegungen von Menschen
und warmblütigen Tieren. Eine Auswerteschaltung wandelt den de-
tektierten Zustand in HomeMatic-Funkbefehle um.
Der Bewegungsmelder ist für Sicherheitsanwendungen und Beleuch-
tungssteuerungen einsetzbar.
Die Ausstattung und die Funktionen*:
• Reichweitebis12m,ErfassungsbereichHauptlinse90Grad
• Unterkriechschutzmitzusätzlicher360-Grad-Linse
• VariableAuslösehelligkeitundvariableAnsprech-Empndlichkeit

6
• AuslternvonkurzfristigenHelligkeitsschwankungen
• DirektesAnlernenvonAktorenmöglich
• Sabotageschutz(Gehäusekontakt)
• ImWand-/Deckenhalterum45Gradlinks/rechtsschwenkbar
• BeilängeremAufenthaltineinemRaumerfolgteineAusschalt-
vorwarnung durch eine leichte Helligkeitsschwankung einer
dimmergesteuerten Beleuchtung als Aufforderung, den Sensor
erneut auszulösen.
• Batteriebetrieb,Batterielebensdauer≥1Jahr
* einige Funktionen nur mit HomeMatic-Zentrale verfügbar, siehe
Anleitungstexte.

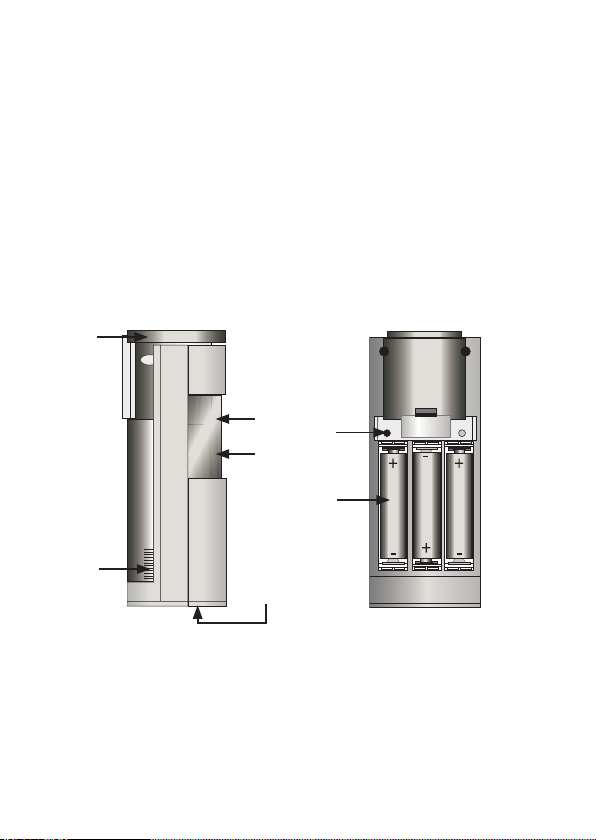

3.1 Teile, Bedien- und Anzeigeelemente, Batterien
(A)–Wand-/Deckenhalter
(B)–Batteriefach-Abdeckung
(C)–360-Grad-PIR-Sensor(Unterkriechschutz)
(D)–Geräte-LED
(E)–PIR-SensorHauptüberwachungsbereich
(F)–Anlerntaste
(G)–Batteriefach,Batterien:3xLR6/AA/Mignon
B
A
C
D
E
F
G

7
4 Allgemeine Systeminformation
zu HomeMatic
Dieses Gerät ist Teil des HomeMatic-Haussteuersystems und arbeitet
mit dem bidirektionalen BidCoS® Funkprotokoll.
Alle Geräte werden mit einer Standardkonfiguration ausgeliefert.
Darüber hinaus ist die Funktion des Gerätes über ein Programmier-
gerät und Software konfigurierbar. Welcher weitergehende Funkti-
onsumfang sich damit ergibt, und welche Zusatzfunktionen sich im
HomeMatic-System im Zusammenspiel mit weiteren Komponenten
ergeben, entnehmen Sie bitte der gesonderten Konfigurationsanlei-
tung oder dem HomeMatic-Systemhandbuch.
AlletechnischenDokumenteundUpdatesndenSiestetsaktuell
unter www.HomeMatic.com.
5 Allgemeine Hinweise zum
Funkbetrieb
Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungs-
weg realisiert, weshalb Störungen nicht ausgeschlossen werden
können.
Weitere Störeinflüsse können durch Schaltvorgänge, Elektromotoren
oder defekte Elektrogeräte hervorgerufen werden.
Die Reichweite in Gebäuden kann stark von der im Freifeld abwei-
chen. Außer der Sendeleistung und den Empfangseigenschaften
derEmpfängerspielennebenUmwelteinüssenwieLuftfeuchtigkeit
bauliche/abschirmende Gegebenheiten vor Ort eine wichtige Rolle.
Hiermit erklärt die eQ-3 Entwicklung GmbH, dass sich dieses Gerät
in Übereinstimmung mit den grundlegenden Anforderungen und den
anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
Die vollständige Konformitätserklärung finden Sie unter www.Home-
Matic.com.

8
6 Montage und Inbetriebnahme
6.1 Allgemeine Montagehinweise
• DievordereErfassungslinsedesHM-Sec-MDIRverfügtüber
vier Erfassungsebenen mit 9 oberen, 8 mittleren, 5 unteren und
2Unterkriech-Segmenten.DamitlässtsichbeieinemÖffnungs-
winkel von 90° eine Reichweite von bis zu 12 m erzielen. Die
folgendeAbbildungzeigtdenErfassungsbereichderHauptlinse:

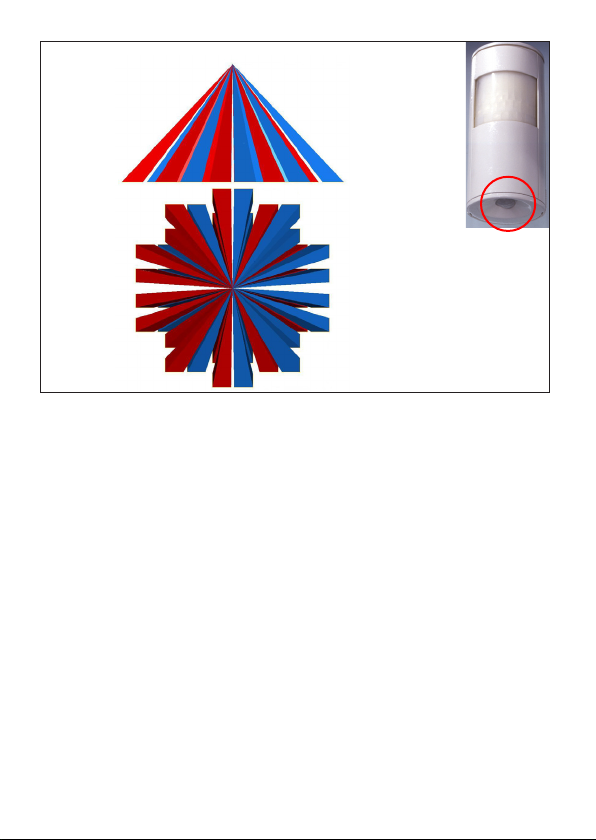

• DerHM-Sec-MDIRistzurzusätzlichenSicherheitmiteinemso-
genanntenUnterkriechschutzausgestattet,sodasseinEindring-
ling den Erfassungsbereich der Hauptlinse nicht „unterwandern”
kann. Dafür ist eine zusätzliche Linse mit einem direkt nach
unten gerichteten Erfassungsbereich integriert. Diese Mini-Dom-
Linse besitzt 17 Segmente, die in 2 m Höhe eine Fläche von ca.
3,75 m x 3,75 m abdeckt. Der prinzipielle Erfassungsbereich ist in
Abbildung auf der folgenden Seite zu sehen.

9
• UmeinenFehlalarmdurchHaustierezuvermeiden,haltenSie
diese möglichst vom geschützten Bereich fern.
Ist dies nicht möglich, versuchen Sie, durch Höhenvariation des
Gerätes die Erfassung dementsprechend auszurichten.
 DeckenSieggf.denUnterkriechschutzab.BedenkenSie,dass
Haustiere auch z. B. auf Schränke springen und so in den Erfas-
sungsbereich gelangen können.
• WählenSieeinenpassendenMontageortintypischen2mHöhe.
• UmdieGefahreinesFehlalarmszuverringern,darfderPIR-
Melder weder direktem Sonnenlicht, Autoscheinwerfern usw.
ausgesetzt,nochinderNäheeinerWärmequelle(z.B.übereinem
Heizkörper)montiertwerden.DieErfassungsbereichesollten
gegen eine Wand oder auf den Boden ausgerichtet werden, nicht
aber direkt auf Fenster, Heizungen oder sonstige Wärmequellen.
• DieLeistungsfähigkeitderErfassunghängtvonderTempera-
turdifferenz zwischen dem sich bewegenden Objekt und dem
jeweiligen Hintergrund ab.
• EineErfassungdurchGlashindurchistnichtmöglich.
• AchtenSiebeiderMontagedarauf,dassderFunk-Bewegungs-
Erfassungsbereiche
deralsUnterkriech-
schutz eingesetzten
unteren Linse

10
melder nicht direkt auf oder in der Nähe von großen Metallge-
genständen(Heizung,alukaschierteWände,etc.)montiertwird,
da sich hierdurch die Funkreichweite reduziert.
6.2 Montage und Inbetriebnahme
Das Gerät ist mit einem Halter ausgestattet, der sowohl eine Wand-
als auch eine Deckenmontage zulässt.
Da der Sensor über einen Winkel von 45 Grad im Halter gedreht
werden kann, lässt sich der Erfassungsbereich in einem nahezu be-
liebigen Winkel zur Wand ausrichten und auch nachträglich beliebig
korrigieren.
Die Variante der Deckenmontage ermöglicht auch die Befestigung
frei im Raum, z. B. um so in einem Flur bestimmte Laufwege aus dem
Erfassungsbereich auszusparen.
Suchen Sie sich eine geeignete Montageposition für das Gerät im zu
überwachenden Raum, beachten Sie dabei die auf den vorangegan-
genen Seiten abgebildeten Erfassungsbereiche.

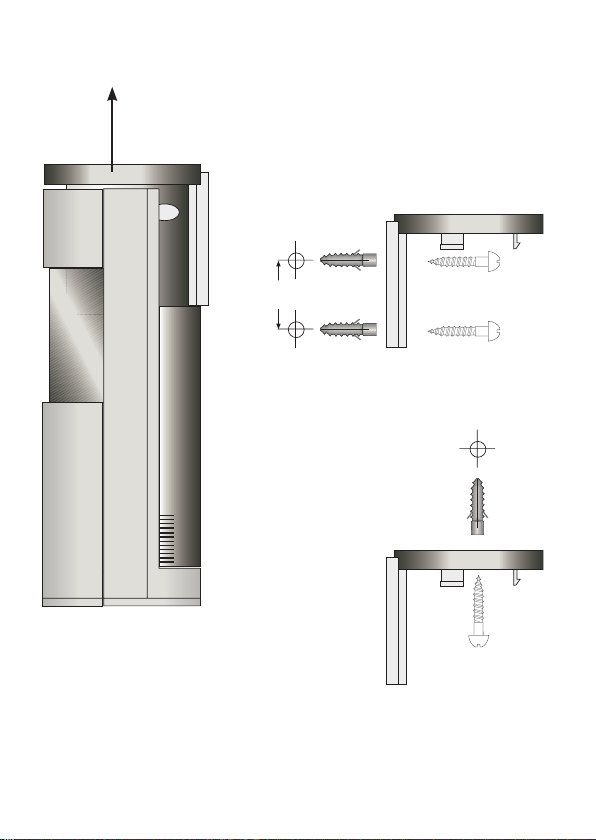

6.2.1 Montage des kombinierten Wand-/Deckenhalters
(siehe auch Skizzen nächste Seite):
1. Ziehen Sie den Wand-/Deckenhalter nach oben hin vom Basisge-
rät des PIR-Melders ab.
2. Positionieren Sie den Halter an geeigneter Stelle an einer Wand
oder an der Decke.
3. Zeichnen Sie durch die Schraubenlöcher die entsprechenden
Bohrlöcher an. Bei Deckenmontage ist die Bohrung mittig im
Deckenteil des Halters zu verwenden. Für Wandmontage sind die
beiden Bohrungen im Wandteil zu nutzen.
Vergewissern Sie sich, dass die Wand bzw. die Decke an den
markierten Bohrlöchern tragfähig ist und dort keine Strom-,
Gas-, Wasser-, Abflussleitungen etc. verlaufen.
4. Bohren Sie jeweils ein 5 mm Loch mit min. 35 mm Tiefe und
stecken Sie den bzw. die Dübel ein.
5. Positionieren Sie den Wand-/Deckenhalter über den Bohrlö-
chern und befestigen Sie den Halter mit der Schraube bzw. den
Schrauben.

11
20 mm
ø 5 mm
ø 5 mm
Decken-/Wand-
halter nach oben
abziehen
Wandmontage
Deckenmontage

12
6.2.2 Batterien einlegen
Der PIR-Melder benötigt 3 Batterien der Größe LR6 / Mignon / AA.
Wir empfehlen für eine lange Betriebsdauer der Batterien, Marken-
Alkaline-Batterien einzusetzen.
1. Nehmen Sie den Wand-/Deckenhalter, wie unter 6.2.1 erläutert,
unddanachdieBatteriefachabdeckung(nachoben)ab.
2. Legen Sie die Batterien polrichtig entsprechend der Polungs-
kennzeichnungindenBatteriehalternindieseein(sieheBild
unten).
3. Das Batteriefach bleibt zunächst geöffnet.
Hinweis:
Das Gerät benötigt nach dem Einlegen der Batterien ca. 75 Sekunden
bis zur Herstellung der Betriebsbereitschaft. Innerhalb dieser Zeit
werden keine Bewegungen erkannt.
3 x LR6 / Mignon / AA

13
6.2.3 Batterien wechseln
Erfolgt beim Auslösen des Funk-Bewegungsmelders keine Reaktion
des zu steuernden Gerätes und liegt keine behebbare Kommunika-
tionsstörungvor(zusteuerndesGerätvomNetzgetrennt,leereBat-
teriendesEmpfängers)sosinddieverbrauchtenBatterienwieimvor-
hergegangenen Kapitel beschrieben gegen einen neuen Batteriesatz
auszutauschen. Beachten Sie dabei die richtige Polung der Batterien.
Verbrauchte Batterien gehören nicht in den Hausmüll!
Entsorgen Sie diese in Ihrer örtlichen Batteriesammel-
stelle!
6.2.4 Verhalten nach dem Einlegen der Batterien
Nach dem Einlegen der Batterie erfolgt die Initialisierung. Den Ab-
schlussbildetdieLED-Test-Anzeige:rot,grün,orangefürjeweilseine
halbe Sekunde.
Tritt ein Fehler auf, wird dies durch rotes Blinken signalisiert!
In der Folge leuchtet die Geräte-LED weiter für 75 Sekunden orange
und signalisiert damit die Wartezeit bis zur Betriebsbereitschaft des
Bewegungsmelders.
6.2.5 Gehtest
Bis 10 Minuten nach Einlegen der Batterien signalisiert die Geräte-
LEDjeweilsfür1SekundeeineerkannteBewegung:
-ErkennungüberdenoberenSensor:Geräte-LEDleuchtetrot
-ErkennungüberdenUnterkriechschutz:Geräte-LEDleuchtetgrün
-ErkennungüberbeideSensoren:Geräte-LEDleuchtetorange
Auf diese Weise lassen sich Erfassungsbereich und Empfindlichkeit
(letzterenurbeivorherigerAnmeldungundKongurationüberdie
Zentrale)direktamSensorüberprüfen.

14
6.3 Anlernen
Bitte lesen Sie diesen Abschnitt erst vollständig, bevor sie mit dem
Anlernen beginnen!
Mit dem Funk-Bewegungsmelder können HomeMatic-Aktoren, wie
z.B. der Funk-Schalter gesteuert werden. Zum Anlernen müssen die
zu verknüpfenden Geräte in den Anlernmodus gebracht werden.
6.3.1 Anlernen ohne Helligkeitsschwelle
1. Anlerntaste am Funk-Bewegungsmelder kurz drücken. Die
Geräte-LED blinkt orange. Ein Abbruch des Anlernens ist jetzt
durch kurze Betätigung der Anlerntaste möglich, die Geräte-LED
leuchtet dann rot auf.
2. Wenn kein Anlernen erfolgt, wird der Anlernmodus automatisch
nach 20 Sekunden beendet. Befinden sich andere Geräte im
Anlernmodus, werden diese angelernt.
Erfolgreiches Anlernen wird durch grünes Blinken der Geräte-
LEDsignalisiert(LängeabhängigvomKongurationsfortschritt).
Hinweis:IstderFunk-BewegungsmelderbereitsaneineZentrale
angelernt und damit für direktes Anlernen gesperrt, kann er zwar
wie oben beschrieben in den Anlernmodus gebracht werden,
nach Drücken einer Bedientaste leuchtet die Geräte-LED jedoch
für 2 Sekunden rot auf. Es ist kein direktes Anlernen möglich!
6.3.2 Anlernen unter Berücksichtigung einer Helligkeitschwelle
Soll eine bestimmte Helligkeitschwelle das Schaltkriterium für die
Ausführung eines Schaltbefehls sein, so ist der Funk-Bewegungs-
melder zuvor für mindestens 48 Minuten in der endgültigen Arbeits-
position zu platzieren, wobei insgesamt und fortlaufend die letzten
8Helligkeitswerte(Messungalle6Minuten)ineineminternen
Speicher gespeichert werden und der niedrigste Helligkeitswert als
Schaltkriterium herangezogen wird.
Auf diese Weise können Sie den Schaltbefehl an den Aktor an jede
Helligkeitsstufe anpassen, ohne die Zentrale einsetzen zu müssen.

15
Will man also z.B. ohne Einsatz der Zentrale den Aktor so anlernen,
dass er nur bei Dunkelheit schalten soll, so ist der Sensor für minde-
stens 48 Minuten eben dieser Dunkelheit auszusetzen. Danach erfolgt
dasAnlernen(zuvorzuverknüpfendesGerätindenAnlernmodus
bringen!):
1. AnlerntasteamFunk-Bewegungsmelderdrücken(ca.5Sekun-
den),bisdieGeräte-LEDrotblinkt.
2. Anlerntaste am Funk-Bewegungsmelder kurz drücken. Die
Geräte-LED blinkt orange. Ein Abbruch des Anlernens ist jetzt
durch kurze Betätigung der Anlerntaste möglich, die Geräte-LED
leuchtet dann rot auf.
3. Wenn kein Anlernen erfolgt, wird der Anlernmodus automatisch
nach 20 Sekunden beendet. Befinden sich andere Geräte im
Anlernmodus, werden diese angelernt.
Erfolgreiches Anlernen wird durch grünes Blinken der Geräte-
LEDsignalisiert(LängeabhängigvomKongurationsfortschritt).
Nach Einlegen der Batterien liegen noch keine Helligkeitswerte
vor, es sind also mindestens die angegebenen Erfassungs-
zeiten einzuhalten.
7 Sonstige Betriebshinweise
7.1 Empfindlichkeit
• BeiBetriebohneZentralelöstderBewegungsmelderbeijedem
Sensor-Impuls aus.
• BeiBetriebmitZentralekanndortdasAnsprechverhaltenabhän-
gig von der Bewegungsintensität eingestellt werden.
 Einsatz-Beispiele:
 -Alarm:unempndlicher,z.B.3Impulse/Zeitraum
 -Licht:empndlich,z.B.1-2Impulse/Zeitraum
7.2 Betrieb mit Dimmer als direkt angelernter Aktor
• BeidirektemAnlernenaneinenHomeMatic-Dimmerwirdan
diesen folgendes Standard-Profil übertragen, das der Komfort-
steigerungbeiderLichtsteuerungdient:

16
„Einschalten für 5 Minuten zzgl. 20 Sekunden Ausschaltverzöge-
rung mit leicht flackerndem Licht als Ausschaltvorwarnung”
So wird man bei längerem Aufenthalt im Raum rechtzeitig daran
erinnert, den Bewegungsmelder erneut auszulösen.
 JenachAnlernvariante(sieheKapitel6.3)wirddabeiauchdas
Helligkeitskriterium(z.B.SchaltennurbeiDunkelheit)übertra-
gen.
8 Zurücksetzen in den
Auslieferungszustand
1. Halten Sie die Anlerntaste des Funk-Bewegungsmelders für min-
destens 5 Sekunden gedrückt. Die Geräte-LED beginnt, langsam
rot zu blinken.
2. Zum Zurücksetzen des Geräts drücken Sie nun erneut für minde-
stens 5 Sekunden die Anlerntaste. Die LED beginnt währenddes-
sen, schneller rot zu blinken.
3. Loslassen der Anlerntaste schließt den Rücksetzvorgang ab und
zur Bestätigung des Zurücksetzens leuchtet die LED jeweils kurz
rot, grün und orange auf.
Mögliche Fehlermeldungen:
(DieserFehlerkannnurauftreten,wennSieeineZentralebesit-
zenunddasGerätandieseZentraleangelernthaben.)
Beginnt die LED nach 5 Sekunden gedrückt Halten nicht zu
blinken, sondern leuchtet dauerhaft auf, kann das Gerät nicht
zurückgesetzt werden!
In diesem Falle ist die Verschlüsselung mit einem vom Auslie-
ferungsschlüssel verschiedenen System-Sicherheitsschlüssel
aktiv.
UmdenSensorzurückzusetzen,müssensiedieKongurations-
software der Zentrale zum Zurücksetzen benutzen! Der Vorgang
ist in der Anleitung zur Zentralen-Software beschrieben.

17
9 Wartung und Reinigung
Das Produkt ist für Sie bis auf einen erforderlichen Batteriewechsel war-
tungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft.
Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und
fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen
kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Ver-
wenden Sie keine lösungsmittelhaltigen Reinigungsmittel, das Kunst-
stoffgehäuse und die Beschriftung können dadurch angegriffen werden.
Vermeiden Sie den Einfluss von Feuchtigkeit, Staub sowie unmittel-
bare Sonnenbestrahlung.
10 Technische Daten
PIR-Sensorcharakteristik:
- Hauptlinse
·Reichweite/Erfassungswinkel: ca.12m/ca.90°
-Unterkriechschutz
·Reichweite/Erfassungswinkel: max.4m/ca.43°
Schwenkbereich: ±45°
Funkfrequenz: 868,3MHz
Typ.Freifeldreichweite: 300m
Stromversorgung: 3xLR6/AA/Mignon
Batterielebensdauer: ≥1Jahr
Schutzart: IP20
Abmessungen(øxH): 55x132mm
Technische Änderungen vorbehalten.
Entsorgungshinweis
Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind
entsprechend der Richtlinie über Elektro-und Elektronik-Altge-
räte über die örtlichen Sammelstellen für Elektronik-Altgeräte
zu entsorgen.
Das CE-Zeichen ist ein Freiverkehrszeichen, das sich aus-
schließlich an die Behörden wendet und keine Zusicherung von
Eigenschaften beinhaltet.

18
Table of contents
1 Information about these instructions ...................19
2 Hazard information..................................19
3 How the motion detector works .......................19
3.1 Components, controls and indicators, batteries ..........20
4 General system information on HomeMatic ..............21
5 General information on radio operation .................21
6 Mounting and start-up ...............................22
6.1 General notes on mounting ..........................22
6.2 Mounting and start-up ...............................24
6.2.1 Mounting the combined wall/ceiling bracket . . . . . . . . . . . . . 24
6.2.2 Inserting batteries ..................................26
6.2.3 Replacing batteries .................................27
6.2.4 Response once the batteries have been inserted .........27
6.2.5 Walking test .......................................27
6.3 Teaching-in .......................................28
6.3.1 Teaching-in without a brightness threshold ..............28
6.3.2 Teaching-in taking a brightness threshold into account ....28
7 Other notes on operation.............................29
7.1 Sensitivity .........................................29
7.2 Operation with a dimmer as a directly taught-in actuator ...29
8 Resetting to the initial state...........................30
9 Maintenance and cleaning............................31
10 Technical data .....................................31

19
1 Information about these instructions
Read these instructions carefully before beginning operation with
your HomeMatic components.
Keep the instructions handy for later consultation!
Please hand over the operating manual as well when you hand over
the device to other persons for use.
Attention! This indicates a hazard.
Note. This section contains additional important information!
2 Hazard information
Donotopenthedevice:itdoesnotcontainanycomponentsthat
need to be serviced by the user.
The device may only be operated indoors and must be protected
from the effects of damp and dust, as well as from solar and other
methods of heat radiation.
3 How the motion detector works
This wireless infrared motion detector picks up movements made by
people and other warm-blooded animals. Decoding circuitry converts
the detected status into HomeMatic wireless commands.
The motion detector can be used in security applications and to
control lights.
Features and functions*:
• Rangeofupto12m,detectionrangeofmainlens90degrees
• Creepzoneprotectionthankstoanadditional360-degreelens
• Variablebrightnesslevelfortrippingandvariableresponsiveness
• Briefchangesinthelevelofbrightnessarelteredout

20
• Actuatorscanbetaught-indirectly
• Anti-tamperprotection(housingcontact)
• Canbeswivelledinthewall/ceilingbracket45degreestotheleft
and right
• Ifsomeoneispresentinaroomforalongtime,adimmer-
controlled light will flicker briefly; this acts as an advance switch-
off warning and prompts the user to activate the sensor again.
• Battery-powered,batteryservicelife≥1year
*
Some functions are only available in conjunction with the
HomeMatic central control unit, refer to the manual for further
information.
3.1 Components, controls and indicators, batteries
(A)–Wall/ceilingbracket
(B)–Batterycompartmentcover
(C)–360-degreePIRsensor(creepzoneprotection)
(D)–DeviceLED
(E)–PIRsensormainmonitoringarea
(F)–Teach-inbutton
(G)–Batterycompartment,batteries:3xLR6/AA/Mignon
B
A
C
D
E
F
G
