HomeMatic HmIP-SWD User manual

Montage- und
Bedienungsanleitung
Mounting instruction and
operating manual
Wassersensor S. 2
Water Sensor p. 23
HmIP-SWD

Lieferumfang
Anzahl Bezeichnung
1 Homematic IP Wassersensor
2 1,5 V LR03/Micro/AAA Batterie
1 Bedienungsanleitung
Dokumentation © 2018 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des
Herausgebers darf diese Anleitung auch nicht auszugsweise in
irgendeiner Form reproduziert werden oder unter Verwendung
elektronischer, mechanischer oder chemischer Verfahren verviel-
fältigt oder verarbeitet werden.
Es ist möglich, dass die vorliegende Anleitung noch drucktech-
nische Mängel oder Druckfehler aufweist. Die Angaben in dieser
Anleitung werden jedoch regelmäßig überprüft und Korrekturen
in der nächsten Ausgabe vorgenommen. Für Fehler technischer
oder drucktechnischer Art und ihre Folgen übernehmen wir keine
Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können ohne
Vorankündigung vorgenommen werden.
151992 (web)
Version 1.0 (03/2018)

1
A
C
E
D
B

3
2
F

5
4

6

7
Inhaltsverzeichnis
1 Hinweise zur Anleitung...................................................8
2 Gefahrenhinweise............................................................8
3 Funktion und Geräteübersicht ....................................10
4 Allgemeine Systeminformationen .............................. 11
5 Inbetriebnahme .............................................................. 11
5.1 Anlernen ................................................................................ 11
5.2 Einsatzort...............................................................................13
6 Batterien wechseln ........................................................13
7 Fehlerbehebung .............................................................15
7.1 Schwache Batterien ............................................................15
7.2 Befehl nicht bestätigt..........................................................15
7.3 Duty Cycle ............................................................................16
7.4 Fehlercodes und Blinkfolgen ............................................17
8 Wiederherstellung der Werkseinstellungen..............18
9 Wartung und Reinigung................................................19
10 Allgemeine Hinweise zum Funkbetrieb.................... 20
11 Technische Daten ..........................................................21

8
Hinweise zur Anleitung
1 Hinweise zur Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre
Homematic IP Geräte in Betrieb nehmen. Bewahren Sie
die Anleitung zum späteren Nachschlagen auf! Wenn Sie
das Gerät anderen Personen zur Nutzung überlassen,
übergeben Sie auch diese Anleitung.
Benutzte Symbole:
Achtung!
Hier wird auf eine Gefahr hingewiesen.
Hinweis.
Dieser Abschnitt enthält zusätzliche wichtige In-
formationen!
2 Gefahrenhinweise
Önen Sie das Gerät nicht. Es enthält keine durch
den Anwender zu wartenden Teile. Im Fehlerfall
lassen Sie das Gerät von einer Fachkraft prüfen.
Bei Sach- oder Personenschäden, die durch un-
sachgemäße Handhabung oder Nichtbeachten
der Gefahrenhinweise verursacht werden, über-
nehmen wir keine Haftung. In solchen Fällen er-
lischt jeder Gewährleistungsanspruch! Für Folge-
schäden übernehmen wir keine Haftung!

9
Gefahrenhinweise
Aus Sicherheits- und Zulassungsgründen (CE) ist
das eigenmächtige Umbauen und/oder Verän-
dern des Gerätes nicht gestattet.
Betreiben Sie das Gerät nur in staubfreier Umge-
bung, setzen Sie es keinem Einfluss von Vibratio-
nen, ständiger Sonnen- oder anderer Wärmeein-
strahlung, übermäßiger Kälte und keinen
mechanischen Belastungen aus.
Das Gerät ist kein Spielzeug! Erlauben Sie Kindern
nicht damit zu spielen. Lassen Sie das Verpa-
ckungsmaterial nicht achtlos liegen. Plastikfolien/
-tüten, Styroporteile etc. können für Kinder zu
einem gefährlichen Spielzeug werden.
Das Gerät ist nur für den Einsatz in wohnungs-
ähnlichen Umgebungen geeignet.
Jeder andere Einsatz, als der in dieser Bedie-
nungsanleitung beschriebene, ist nicht bestim-
mungsgemäß und führt zu Gewährleistungs- und
Haftungsausschluss.

10
Funktion und Geräteübersicht
3 Funktion und Geräteübersicht
Der Homematic IP Wassersensor erkennt zuverlässig auf-
tretende Feuchtigkeit auf verschiedenen Untergründen
sowie Wasser ab einer Höhe von 1,5mm.
Auftretende Feuchtigkeit und Wasser werden unmittelbar
über die integrierte Sirene signalisiert und in der Home-
matic IP App angezeigt. Dank des eingebauten Neigungs-
sensors werden Sie ebenfalls bei Bewegung oder Mani-
pulation des Wassersensors sofort informiert.
Durch den Batteriebetrieb und die federnd gelagerten
Messsonden kann das Gerät flexibel an jeden Einsatzort
angepasst werden.
Die Empfindlichkeit und das Auslöseverhalten des Was-
sersensors können individuell über die Homematic IP App
angepasst werden.
Geräteübersicht (s. Abbildung 1):
(A) Systemtaste (Anlerntaste und LED)
(B) Sirene
(C) Abdeckkappe
(D) Batteriefach
(E) Elektronikeinheit
Geräteübersicht (s. Abbildung 2):
(F) Messsonden/Standfüße

11
Allgemeine Systeminformationen
4 Allgemeine Systeminformationen
Dieses Gerät ist Teil des Homematic IP Smart-Home-Sys-
tems und kommuniziert über das Homematic IP Funk-
protokoll. Alle Geräte des Systems können komfortabel
und individuell per Smartphone über die HomematicIP
App konfiguriert werden. Alternativ haben Sie die Mög-
lichkeit, HomematicIP Geräte über die Homematic Zent-
rale CCU2 oder in Verbindung mit vielen Partnerlösungen
zu betreiben. Welcher Funktionsumfang sich innerhalb
des Systems im Zusammenspiel mit weiteren Kompo-
nenten ergibt, entnehmen Sie bitte dem HomematicIP
Anwenderhandbuch. Alle technischen Dokumente und
Updates finden Sie stets aktuell unter www.eQ-3.de.
5 Inbetriebnahme
5.1 Anlernen
Bitte lesen Sie diesen Abschnitt erst vollstän-
dig, bevor Sie mit dem Anlernen beginnen.
Richten Sie zunächst Ihren Homematic IP Access
Point über die Homematic IP App ein, um weitere
Homematic IP Geräte im System nutzen zu kön-
nen. Weitere Informationen dazu finden Sie in der
Bedienungsanleitung des Access Points.
Damit der Wassersensor in Ihr System integriert werden
und mit anderen Homematic IP Geräten kommunizieren

12
Inbetriebnahme
kann, muss er zunächst an den Homematic IP Access
Point angelernt werden.
Zum Anlernen des Wassersensors gehen Sie wie folgt vor:
• Önen Sie die Homematic IP App auf Ihrem
Smartphone.
• Wählen Sie den Menüpunkt „Gerät anlernen“ aus.

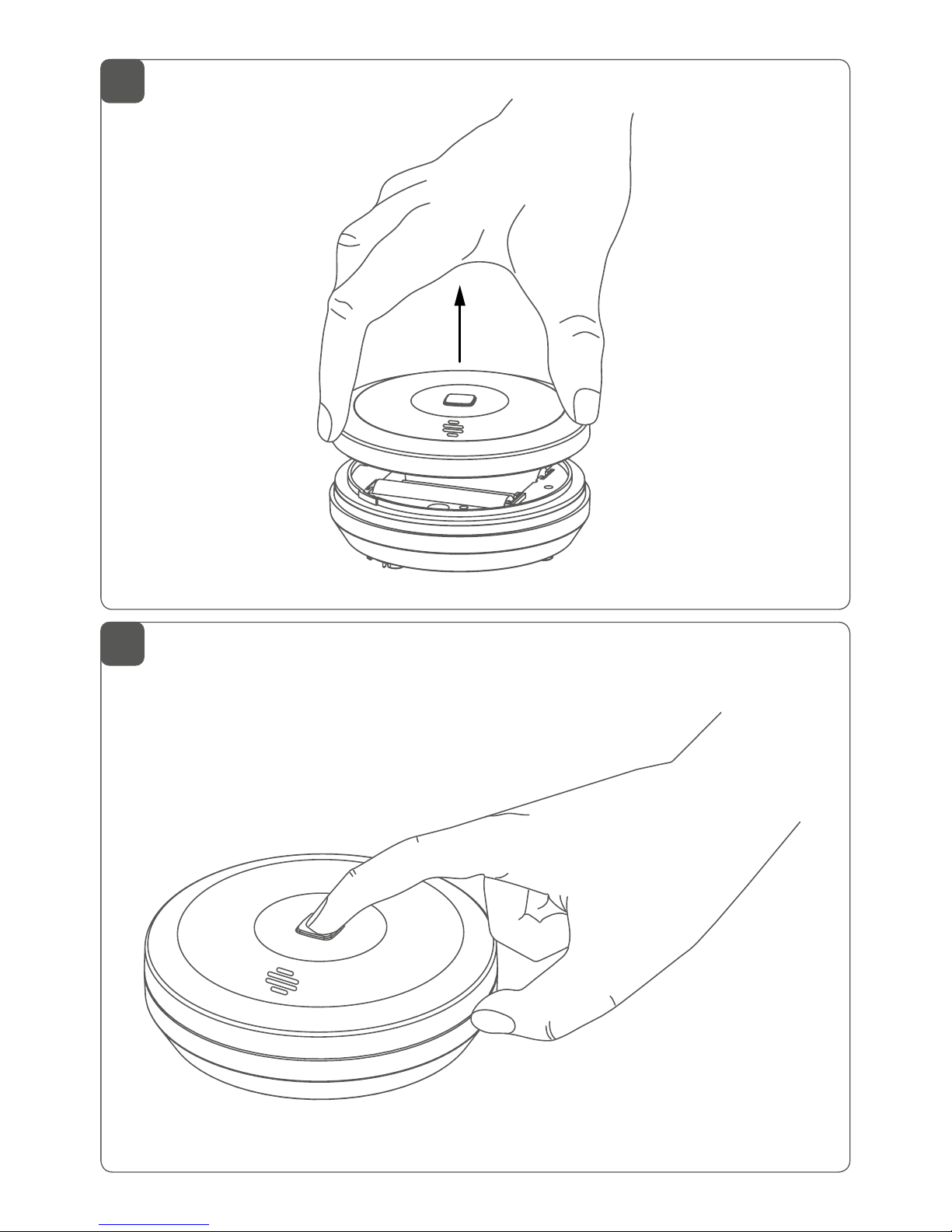

• Önen Sie das Batteriefach (D), indem Sie die
Abdeckkappe (C) und die Elektronikeinheit (E)
voneinander wegdrehen und die Abdeckung ab-
nehmen (s. Abbildung 3+4).
• Ziehen Sie den Isolierstreifen aus dem Batterie-
fach des Wassersensors heraus.
• Der Anlernmodus ist für 3 Minuten aktiv.
Sie können den Anlernmodus manuell für weitere
3 Minuten starten, indem Sie die Systemtaste (A)
kurz drücken (s. Abbildung 5).
• Das Gerät erscheint automatisch in der Home-
matic IP App.
• Zur Bestätigung geben Sie in der App die letzten
vier Ziern der Gerätenummer (SGTIN) ein oder
scannen Sie den QR-Code. Die Gerätenummer
finden Sie auf dem Aufkleber im Lieferumfang
oder direkt am Gerät.
• Warten Sie, bis der Anlernvorgang abgeschlossen
ist.

13
Batterien wechseln
• Zur Bestätigung eines erfolgreichen Anlernvor-
gangs leuchtet die LED grün. Das Gerät ist nun
einsatzbereit.
• Leuchtet die LED rot, versuchen Sie es erneut.
• Wählen Sie aus, in welcher Anwendung (z. B. Si-
cherheit) Sie das Gerät verwenden möchten.
• Vergeben Sie in der App einen Namen für das Ge-
rät und ordnen Sie es einem Raum zu.
5.2 Einsatzort
Nach dem Anlernen können Sie den Wassersensor ein-
fach am gewünschten Einsatzort (z. B. neben einer
Waschmaschine oder unter einem Abwasserrohr) plat-
zieren.
Achten Sie bei der Montage darauf, dass der Was-
sersensor nicht direkt auf oder in der Nähe von
großen Metallgegenständen (Heizungen, aluka-
schierte Wände, etc.) platziert wird, da sich da-
durch die Funkreichweite reduziert.
6 Batterien wechseln
Wird eine leere Batterie in der App bzw. am Gerät ange-
zeigt (s. „7.4 Fehlercodes und Blinkfolgen“ auf Seite 17),
tauschen Sie die verbrauchten Batterien gegen zwei neue
Batterien des Typs LR03/Micro/AAA aus. Beachten Sie da-
bei die richtige Polung der Batterien.

14
Batterien wechseln
Um die Batterien des Wassersensors zu wechseln, gehen
Sie wie folgt vor:
• Önen Sie das Batteriefach (D), indem Sie die
Abdeckkappe (C) und die Elektronikeinheit (E)
voneinander wegdrehen und die Abdeckung ab-
nehmen (s. Abbildung 3+4).
• Entnehmen Sie die leeren Batterien.

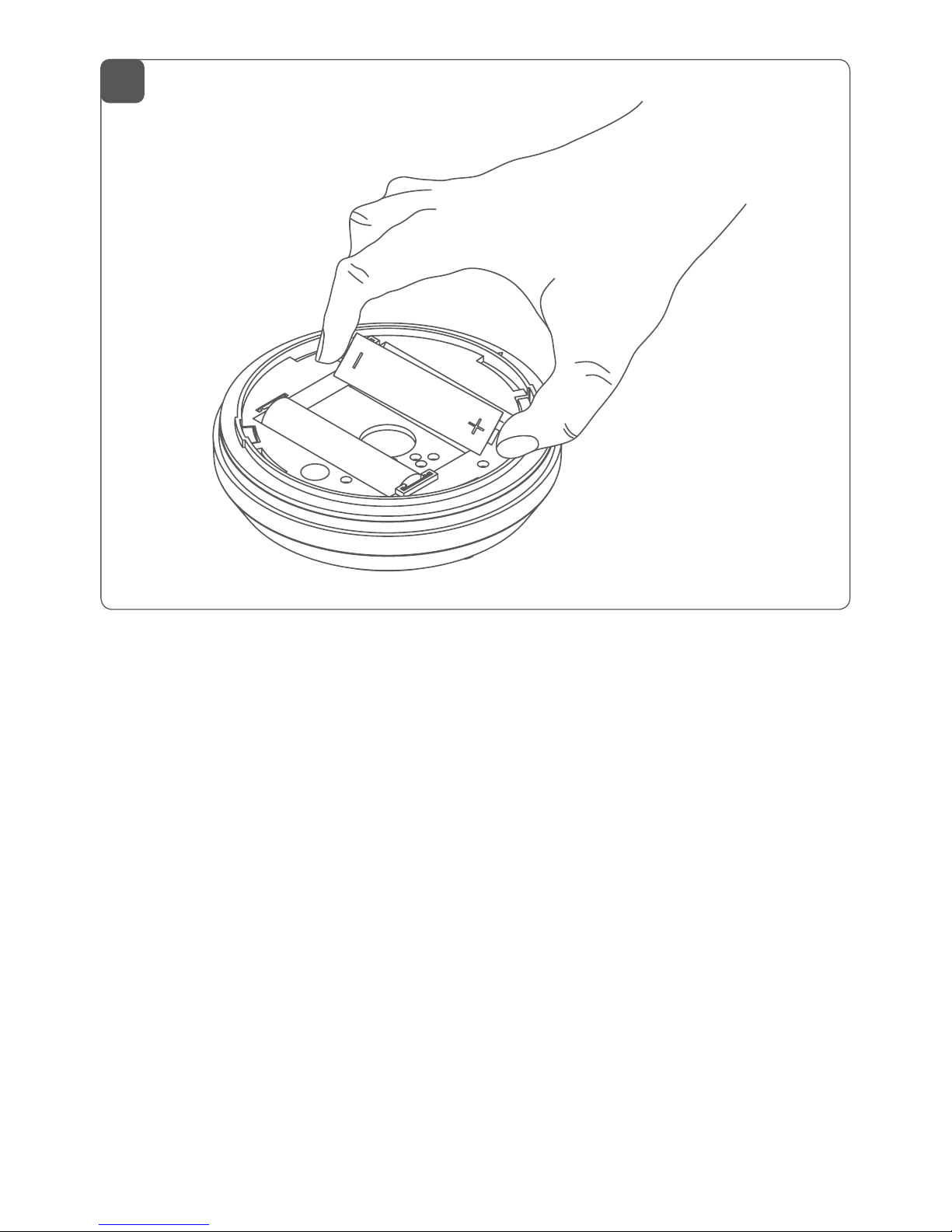

• Legen Sie zwei neue 1,5 V LR03/Micro/AAA Batte-
rien entsprechend der Polaritätsmarkierungen ins
Batteriefach ein (s. Abbildung 6).
• Achten Sie nach dem Einlegen der Batterien auf
die Blinkfolgen der LED (s. „7.4 Fehlercodes und
Blinkfolgen“ auf Seite 17).
• Setzen Sie die Abdeckkappe wieder auf die Elekt-
ronikeinheit auf und drehen Sie sie fest.
Nach dem Einlegen der Batterien führt der Wassersensor
zunächst für ca. 2 Sekunden einen Selbsttest durch. Da-
nach erfolgt die Initialisierung. Den Abschluss bildet die
Test-Anzeige (oranges und grünes Leuchten).
Vorsicht! Explosionsgefahr bei unsachgemäßem
Austausch der Batterien. Ersatz nur durch densel-
ben oder einen gleichwertigen Typ. Batterien
dürfen niemals aufgeladen werden. Batterien
nicht ins Feuer werfen. Batterien nicht übermäßi-
ger Wärme aussetzen. Batterien nicht kurzschlie-
ßen. Es besteht Explosionsgefahr!

15
Fehlerbehebung
Verbrauchte Batterien gehören nicht in den
Hausmüll! Entsorgen Sie diese in Ihrer örtlichen
Batteriesammelstelle!
7 Fehlerbehebung
7.1 Schwache Batterien
Wenn es der Spannungswert zulässt, ist der Wassersen-
sor auch bei niedriger Batteriespannung betriebsbereit. Je
nach Beanspruchung kann evtl. nach kurzer Erholungszeit
der Batterien wieder mehrfach gesendet werden.
Bricht beim Senden die Spannung wieder zusammen,
wird dies in der Homematic IP App und am Gerät ange-
zeigt (s. „7.4 Fehlercodes und Blinkfolgen“ auf Seite 17).
Tauschen Sie in diesem Fall die leeren Batterien gegen
zwei neue aus (s. „6 Batterien wechseln“ auf Seite 13).
7.2 Befehl nicht bestätigt
Bestätigt mindestens ein Empfänger einen Befehl nicht,
leuchtet zum Abschluss der fehlerhaften Übertragung die
LED (A) rot auf. Grund für die fehlerhafte Übertragung kann
eine Funkstörung sein (s. „10 Allgemeine Hinweise zum
Funkbetrieb“ auf Seite 20). Die fehlerhafte Übertra-
gung kann folgende Ursachen haben:
• Empfänger nicht erreichbar,
• Empfänger kann Befehl nicht ausführen (Lastaus-
fall, mechanische Blockade etc.) oder
• Empfänger defekt.

16
Fehlerbehebung
7.3 Duty Cycle
Der Duty Cycle beschreibt eine gesetzlich geregelte Be-
grenzung der Sendezeit von Geräten im 868 MHz Be-
reich. Das Ziel dieser Regelung ist es, die Funktion aller im
868 MHz Bereich arbeitenden Geräte zu gewährleisten.
In dem von uns genutzten Frequenzbereich 868 MHz
beträgt die maximale Sendezeit eines jeden Gerätes 1
% einer Stunde (also 36 Sekunden in einer Stunde). Die
Geräte dürfen bei Erreichen des 1 %-Limits nicht mehr
senden, bis diese zeitliche Begrenzung vorüber ist. Ge-
mäß dieser Richtlinie, werden Homematic IP Geräte
zu 100 % normenkonform entwickelt und produziert.
Im normalen Betrieb wird der Duty Cycle in der Regel
nicht erreicht. Dies kann jedoch in Einzelfällen bei der In-
betriebnahme oder Erstinstallation eines Systems durch
vermehrte und funkintensive Anlernprozesse der Fall sein.
Eine Überschreitung des Duty Cycle Limits wird durch ein
langes rotes Leuchten der LED (A) angezeigt und kann
sich durch temporär fehlende Funktion des Gerätes äu-
ßern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des
Gerätes wiederhergestellt.

17
Fehlerbehebung
7.4 Fehlercodes und Blinkfolgen
Blinkcode Bedeutung Lösung
Kurzes oranges
Blinken
Funküber-
tragung/
Sendeversuch/
Datenübertra-
gung
Warten Sie, bis
die Übertragung
beendet ist.
1x langes
grünes
Leuchten
Vorgang
bestätigt
Sie können mit
der Bedienung
fortfahren.
Kurzes oranges
Blinken (alle
10 s)
Anlernmodus
aktiv
Geben Sie die
letzten vier Ziern
der Geräte-
Seriennummer zur
Bestätigung ein (s.
„5.1 Anlernen“ auf
Seite 11).
Kurzes oranges
Leuchten (nach
grüner oder
roter Empfangs-
meldung)
Batterien leer Tauschen Sie die
Batterie des Gerä-
tes aus (s. „6 Batte-
rien wechseln“ auf
Seite 13).

18
Wiederherstellung der Werkseinstellungen
1x langes rotes
Leuchten
Vorgang
fehlgeschla-
gen oder Duty
Cycle-Limit
erreicht
Versuchen Sie
es erneut (s. „7.2
Befehl nicht bestä-
tigt“ auf Seite 15
oder „7.3 Duty
Cycle“ auf Seite
16).
6x langes rotes
Blinken
Gerät defekt Achten Sie auf die
Anzeige in Ihrer
App oder wenden
Sie sich an Ihren
Fachhändler.
1x oranges
und 1x grünes
Leuchten (nach
dem Einlegen
der Batterien)
Testanzeige Nachdem die Test-
anzeige erloschen
ist, können Sie
fortfahren.
8 Wiederherstellung der
Werkseinstellungen
Die Werkseinstellungen des Gerätes können wie-
derhergestellt werden. Dabei gehen alle Einstel-
lungen verloren.
Um die Werkseinstellungen des Wassersensors wieder-

19
Wartung und Reinigung
herzustellen, gehen Sie wie folgt vor:
• Halten Sie die Systemtaste (A) für 4 s gedrückt, bis
die LED (A) schnell orange zu blinken beginnt (s.
Abbildung 5).
• Lassen Sie die Systemtaste wieder los.
• Drücken Sie die Systemtaste erneut für 4 s, bis die
LED grün aufleuchtet.
• Lassen Sie die Systemtaste wieder los, um das
Wiederherstellen der Werkseinstellungen abzu-
schließen.
Das Gerät führt einen Neustart durch. Anschließend kön-
nen Sie den Wassersensor wieder ins System integrieren.
9 Wartung und Reinigung
Das Gerät ist für Sie bis auf einen eventuell erfor-
derlichen Batteriewechsel wartungsfrei. Überlas-
sen Sie eine Reparatur einer Fachkraft.
Reinigen Sie das Gerät mit einem weichen, sauberen,
trockenen und fusselfreien Tuch. Für die Entfernung von
stärkeren Verschmutzungen kann das Tuch leicht mit
lauwarmem Wasser angefeuchtet werden. Verwenden
Sie keine lösemittelhaltigen Reinigungsmittel, das Kunst-
stogehäuse und die Beschriftung können dadurch an-
gegrien werden.

20
Allgemeine Hinweise zum Funkbetrieb
10 Allgemeine Hinweise zum
Funkbetrieb
Die Funk-Übertragung wird auf einem nicht exklusiven
Übertragungsweg realisiert, weshalb Störungen nicht
ausgeschlossen werden können. Weitere Störeinflüsse
können durch Schaltvorgänge, Elektromotoren oder de-
fekte Elektrogeräte hervorgerufen werden.
Die Reichweite in Gebäuden kann stark von der
im Freifeld abweichen. Außer der Sendeleistung
und den Empfangseigenschaften der Empfänger
spielen Umwelteinflüsse wie Luftfeuchtigkeit
neben baulichen Gegebenheiten vor Ort eine
wichtige Rolle.
Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789
Leer, Deutschland, dass der Funkanlagentyp Homema-
tic IP HmIP-SWD der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung
ist unter der folgenden Internetadresse verfügbar:
www.eq-3.de
