HomeMatic HM-WDS100-C6-O User manual

Montage- und
Bedienungsanleitung (S. 2)
Mounting instruction and
operating manual (p. 12)
Funk-Kombisensor (OC3):
Radio-controlled weather
data sensor (OC3):
HM-WDS100-C6-O

2
3. Ausgabe Deutsch November 2008
Dokumentation © 2007 eQ-3 Ltd., Hong Kong
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf
dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden
oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren
vervielfältigt oder verarbeitet werden.
Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder
Druckfehler aufweist. Die Angaben in diesem Handbuch werden jedoch regelmäßig
überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler tech-
nischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung
vorgenommen werden.
76987 / V2.01

3
Inhaltsverzeichnis
1 Hinweise zu dieser Anleitung ......................................4
2 Gefahrenhinweise ...............................................4
3 Funktion .......................................................4
4 Allgemeine Systeminformation zu HomeMatic.........................5
5 Allgemeine Hinweise zum Funkbetrieb...............................5
6 Inbetriebnahme .................................................6
7 Wartung, Pflege, Abgleich .........................................9
7.1 Regenmengensensor reinigen......................................9
7.2 Regenmengensensor abgleichen ..................................10
8 Batteriewechsel ................................................11
9 Technische Daten...............................................11

4
1 Hinweise zu dieser Anleitung
Lesen Sie diese Anleitung sorgfältig, bevor Sie ihre HomeMatic Komponenten in
Betrieb nehmen.
Bewahren Sie die Anleitung zum späteren Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch
diese Bedienungsanleitung.
Benutzte Symbole:
Achtung! Hier wird auf eine Gefahr hingewiesen.
Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen!
2 Gefahrenhinweise
• DasGerätistnurimgeschlossenenZustandzubetreiben.
• DasGerätistsoaufzustellenbzw.zumontieren,dassesnichtumstürzen,
herabfallen und Schäden herbeiführen kann.
• DerGeräteträgerbzw.derMastdesGerätesdarfnurzurMontageder
Sensoren dienen, keinesfalls dürfen daran andere Gegenstände (Anten-
nen, Fahnen etc.) montiert werden.
• InstallierenSiedasGerätnichtalshöchstenPunktimfreienGelände,z.
B. auf Gebäuden, Bäumen, Masten etc. - Blitzschlaggefahr! Bei Montage
an Gebäuden sind die Vorschriften des Blitzschutzes einzuhalten.
• DasGerätdarfnichtverändertoderumgebautwerden.
• Verpackungsmaterial nicht achtlos liegen lassen. Plastikfolien/-tüten, Sty-
roporteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden.
• DasGerätgehörtnichtinKinderhände.EsenthältkleineTeile,diever-
schluckt werden könnten. Stellen Sie es so auf, dass es von Kindern nicht
erreicht werden kann.
3 Funktionen
Der Kombinationssensor WDS100-C6-O für den Außenbereich erfasst folgende
Wetter-daten: Temperatur, Luftfeuchtigkeit, Windrichtung, Windgeschwindigkeit,
Regenbeginn, Regenmenge und Sonnenscheindauer. Er ist batteriebetrieben und
somit frei platzierbar.
Der Sensor ist mit bidirektionaler Funktechnik ausgestattet und sendet in einem
zyklischen Intervall seine Wetterdaten. Die Intervallzeit liegt dabei zwischen 120 und
180 s und wird nach jedem Senden neu bestimmt.
Optional besteht die Möglichkeit, den Sensor in einen schnellen Abfragemodus zu
bringen. Dadurch können zu einem beliebigen Zeitpunkt die aktuellen Wetterdaten
von der Anzeigeeinheit sofort angefordert werden.
Der Sensor kann bis zu 300 m (abhängig von den örtlichen Verhältnissen, siehe Ab-
schnitt „Reichweite“) von der Basisstation entfernt aufgestellt werden.

5
Der Kombinationssensor ist für die Erfassung von Wetter- und Klimadaten vorgese-
hen, die an hierfür spezifizierte Empfangsstationen gesendet werden.
Er ist mit 3 Batterien des Typs LR6 (Mignon/AA) zu betreiben, jede andere Span-
nungsquelle ist unzulässig.
Jeder andere Einsatz ist nicht bestimmungsgemäß, kann zu fehlerhaften Messer-
gebnissen führen und führt zu Garantie- und Haftungsausschluß. Dies gilt auch für
Umbauten und Veränderungen.
4 Allgemeine Systeminformationen zu HomeMatic
Dieses Gerät ist Teil des HomeMatic Haussteuersystems und arbeitet mit dem
bidirektionalen BidCoS® Funkprotokoll. Alle Geräte werden mit einer Standardkonfi-
guration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Program-
miergerät und Software konfigurierbar.
Welcher weitergehende Funktionsumfang sich damit ergibt, und welche Zusatzfunk-
tionen sich im HomeMatic System im Zusammenspiel mit weiteren Komponenten
ergeben, entnehmen Sie bitte der gesonderten Konfigurationsanleitung oder dem
HomeMatic Systemhandbuch.
Alle technischen Dokumente und Updates finden Sie stets aktuell unter
www.HomeMatic.com.
5 Allgemeine Hinweise zum Funkbetrieb
Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert
weshalb Störungen nicht ausgeschlossen werden können.
Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektro-
motoren oder defekte Elektrogeräte.
Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der
Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umweltein-
flüsse, wie Luftfeuchtigkeit neben baulichen Gegebenheiten
vor Ort eine wichtige Rolle.
Hiermit erklärt die eQ-3 Entwicklung GmbH, dass sich dieses Gerät in Übereinstim-
mung mit den grundlegenden Anforderungen
und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
Die vollständige Konformitätserklärung finden Sie unter www.HomeMatic.com.
Hinweise zur Störungsbeseitigung
• Kein Empfang - Der Abstand zwischen Sender und Empfänger ist zu groß.
Abstand zwischen Sender/Empfänger verringern.
• Kein Empfang - Stark abschirmende Materialien befinden sich zwischen
Sender und Empfänger (dicke Wände, Stahlbeton, ...)
Andere Position für Sender oder Empfänger suchen. Siehe dazu auch Kapi-
tel „Reichweite“.
• Kein Empfang - Batterien der Sender sind leer.
Batterien wechseln.

6
• Kein Empfang - Sender wird von Störquelle überlagert
(Funkgerät, Funkkopfhörer/-lautsprecher)
Störquelle beseitigen oder andere Position für Sender und Empfänger suchen.
Oft sind Störungen nur zeitlich begrenzt vorhanden (Funksprechverkehr)
bzw. können sehr einfach beseitigt werden. Werden in Ihrem Haus oder in
der Nachbarschaft z. B. Funkkopfhörer, Funk-Babyphone oder ähnliche Ge-
räte auf 868 MHz betrieben, ist deren Einschaltdauer meist zeitlich begrenzt.
Die meisten dieser Geräte ermöglichen einen Wechsel auf eine störungsfreie
Frequenz. Eine solche Maßnahme kann Störungen wirkungsvoll ausblenden.
• Funksensor stört andere Geräte im 868MHz-Bereich
Die Aussendungen des Funksensors können kurzzeitig (alle 3 min für ca.
100 ms) andere auf dem gleichen Kanal arbeitende Geräte stören.
Unter kritischen Empfangsbedingungen erleichtert die bidirektionale Datenübertra-
gung auch die bestmögliche Standortwahl. Dazu ist jeweils von der Empfangsstation
aus eine Datenabfrage zu starten (siehe Bedienungsanleitung des Empfangsgerätes).
Drehen Sie ggf. die Empfangsstation ein wenig, stellen Sie diese bei mangelndem
Empfang entfernt von Elektromotoren, elektrischen Maschinen, Fernsehgeräten,
Computermonitoren und großen Metallflächen auf.
6 Inbetriebnahme
Der Kombisensor wird teilzerlegt geliefert und ist vor der Inbetriebnahme zu kom-
plettieren.
• NehmenSiedieWindfahneunddieFußabdeckungderWindfahne(kleiner
weißer Zylinder), den Kombisensor sowie die Standrohre aus der Verpa-
ckung.

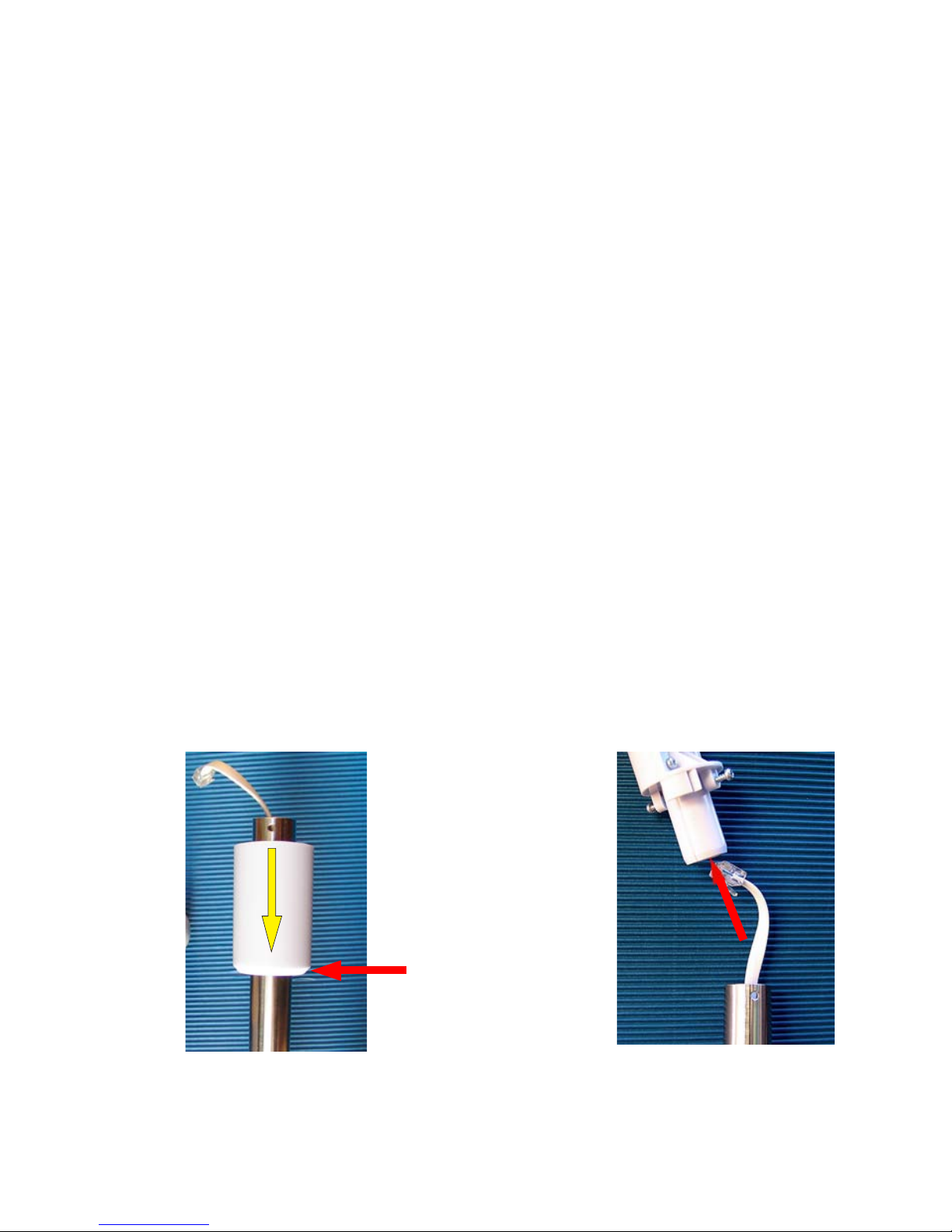

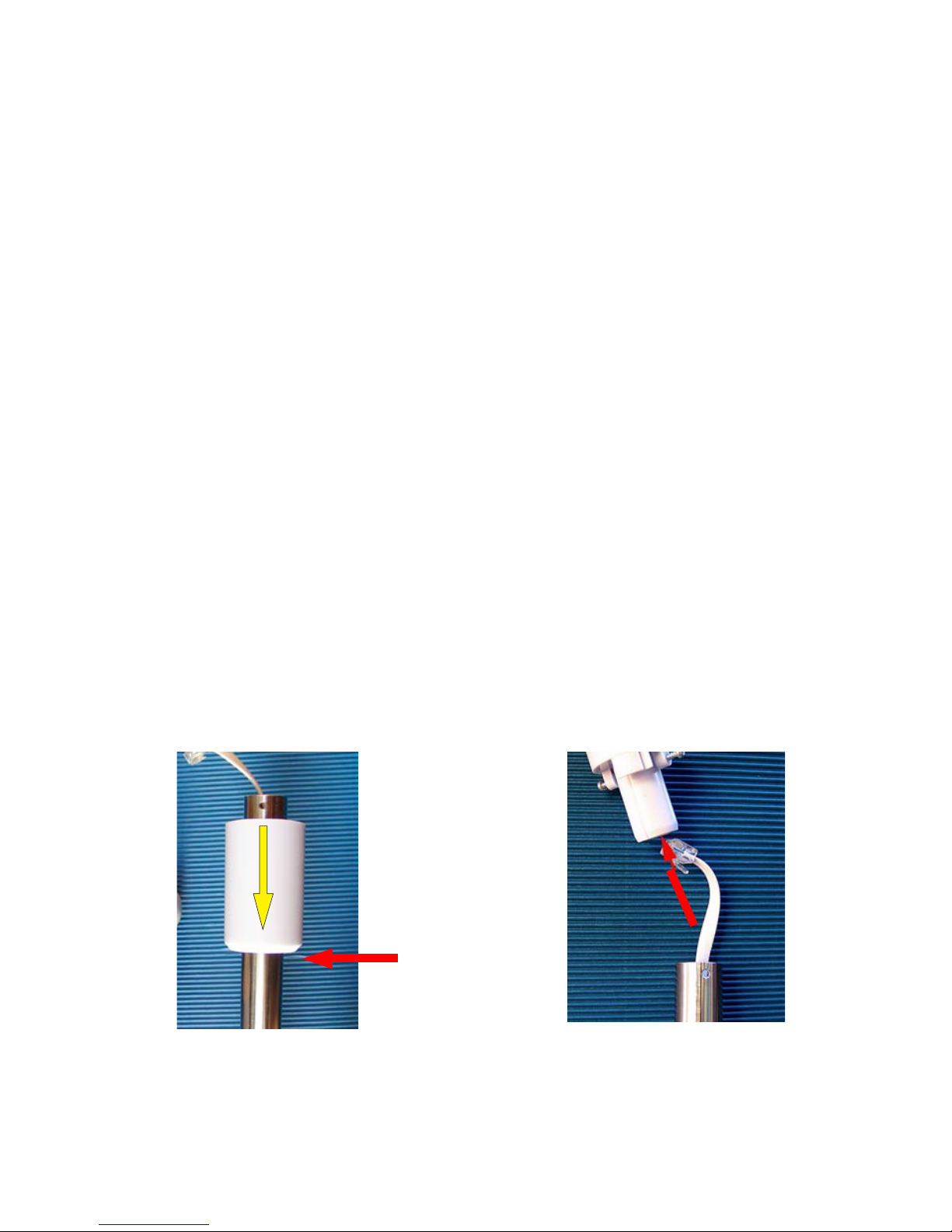

1. Fußabdeckung der Windfahne wie im
Bild gezeigt auf das freie Rohrende
des Kombisensor-Trägers stecken
2. Kabel durch den Sockel
der Windfahne führen
abgeschrägte
Seite unten

7

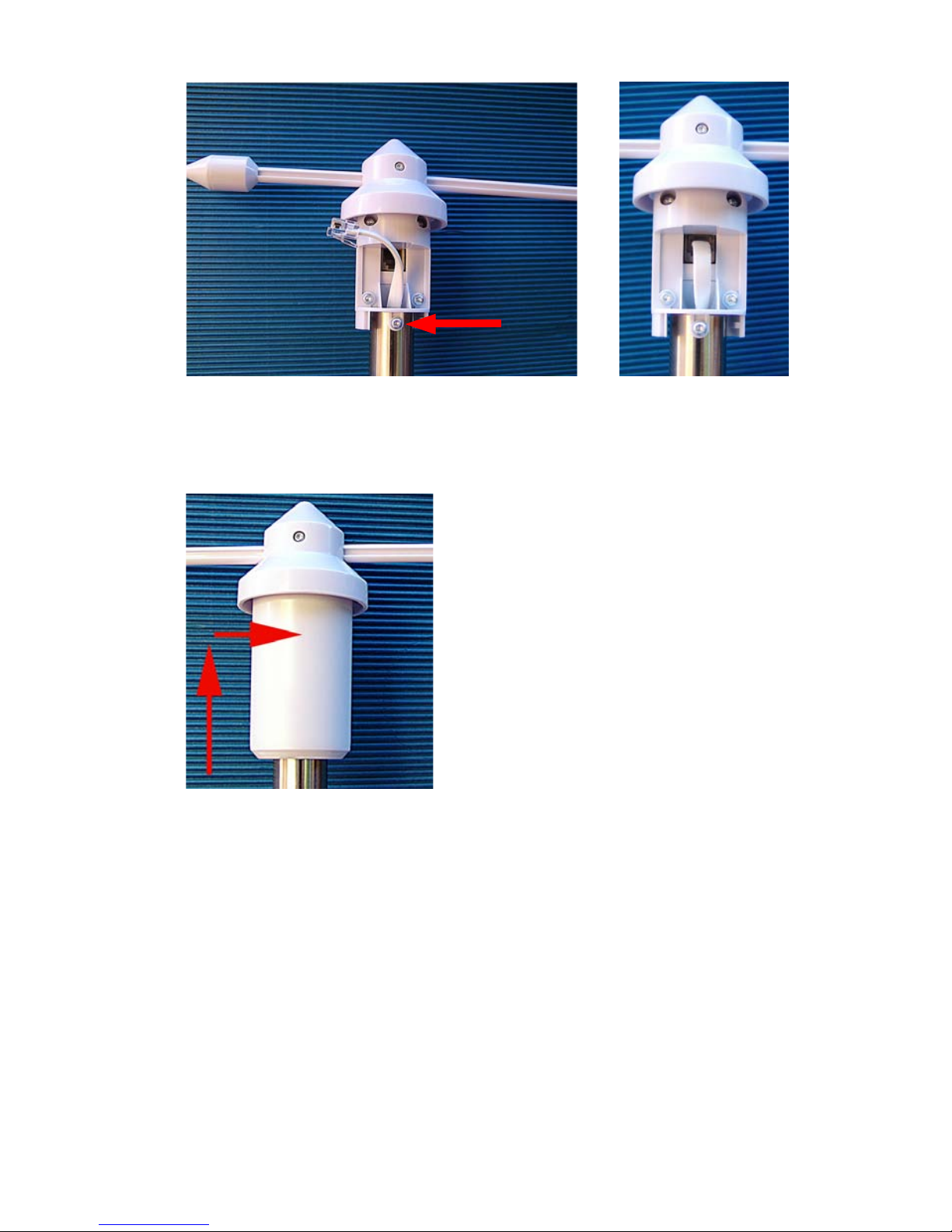

5. Fußabdeckung bis zum Anschlag
hochschieben und durch Rechts-
drehen arretieren
3. Sockel in das Rohr stecken und so drehen,
dass er mit den beiden Schrauben in den
dafür vorgesehenen Bohrungen im Rohr
arretiert werden kann
4. Stecker in die Buchse
der Windfahne stecken
• MontierenSiedieWindfahnewiefolgendbeschrieben:
• SetzenSiedieRohredesSteckmasteszusammen.DerSensorträgerwird
auf das mit einem Aufkleber markierte Rohrende aufgesteckt.
• StellenSiedenkomplettmontiertenSensorinnerhalbdesmöglichen
Senderadius (bis zu 300 m Freifeld, Dämpfung durch Gebäudewände usw.
berücksichtigen) so auf, dass er frei steht, damit einerseits Niederschlag
direkt in den Regensensor fallen kann und andererseits die Windmessung
nicht durch nahestehende Gebäude, Bäume usw. verfälscht wird.
Ein sonniger Standort ist möglich, da der Temperatursensor in einem abge-
schatteten und belüfteten Bereich des Gehäuses liegt.
• SteckenSiedaszusammengedrückteEndedesSteckmastessotiefindas
Erdreich, dass ein sicherer Stand gewährleistet ist. Durch ein Umstürzen des
Kombisensors besteht Verletzungsgefahr bzw. die Gefahr der Beschädigung
von Fahrzeugen und Gegenständen.

8
• BeidererstenInbetriebnahmeistdieSpitzederWindfahnenachNorden
auszurichten, um ein Einnorden des Sensors vorzunehmen. Arretieren Sie
dazu ggf. die Windfahne in dieser Stellung mit einem Stück Klebeband am
Gehäuse.
• ÖffnenSiedasGehäusedesSensorsdurchLinksdrehenundHerunterzie-
hen des Gehäuses (siehe Bild nächste Seite).
• DrückenSiemiteinemspitzenGegenstanddenTasteroberhalbdesBat-
teriefachs und legen Sie drei Mignon-Batterien entsprechend der Markie-
rung im Batteriefach polrichtig in das Batteriefach ein. Lassen Sie dann den
Taster los und entfernen Sie das eventuell angebrachte Klebeband an der
Windfahne.
• BringenSiediejeweiligeEmpfangsstationentsprechendderzugehörigen
Bedienungsanleitung in den Empfangsmodus.
• DrückenSienunnochmalsmiteinemspitzenGegenstanddenTasteram
Sensor. Damit wird dieser an der Empfangsstation angemeldet.
• SchließenSiedasGehäusewiederdurchHochschiebenundRechtsdrehen,
bis es einrastet.

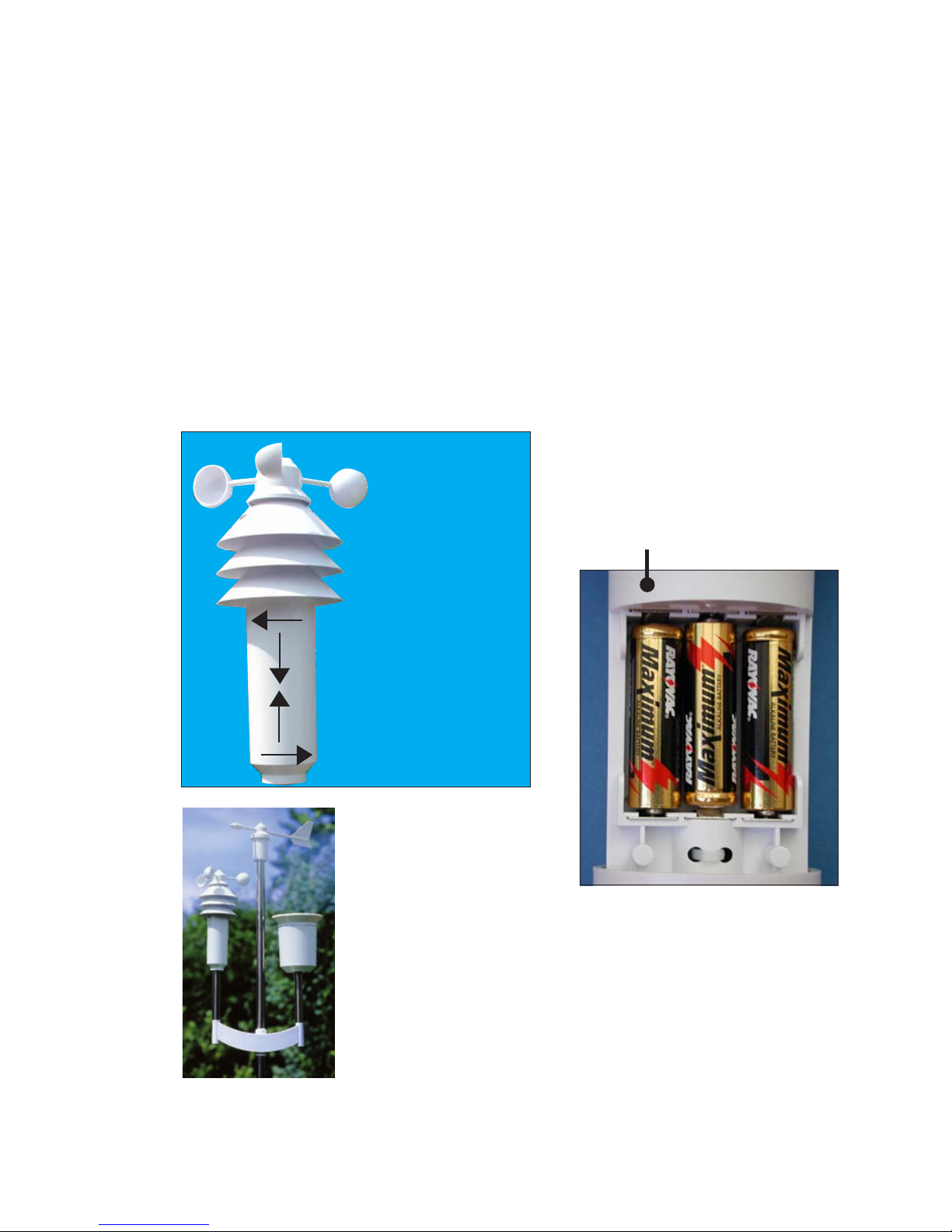

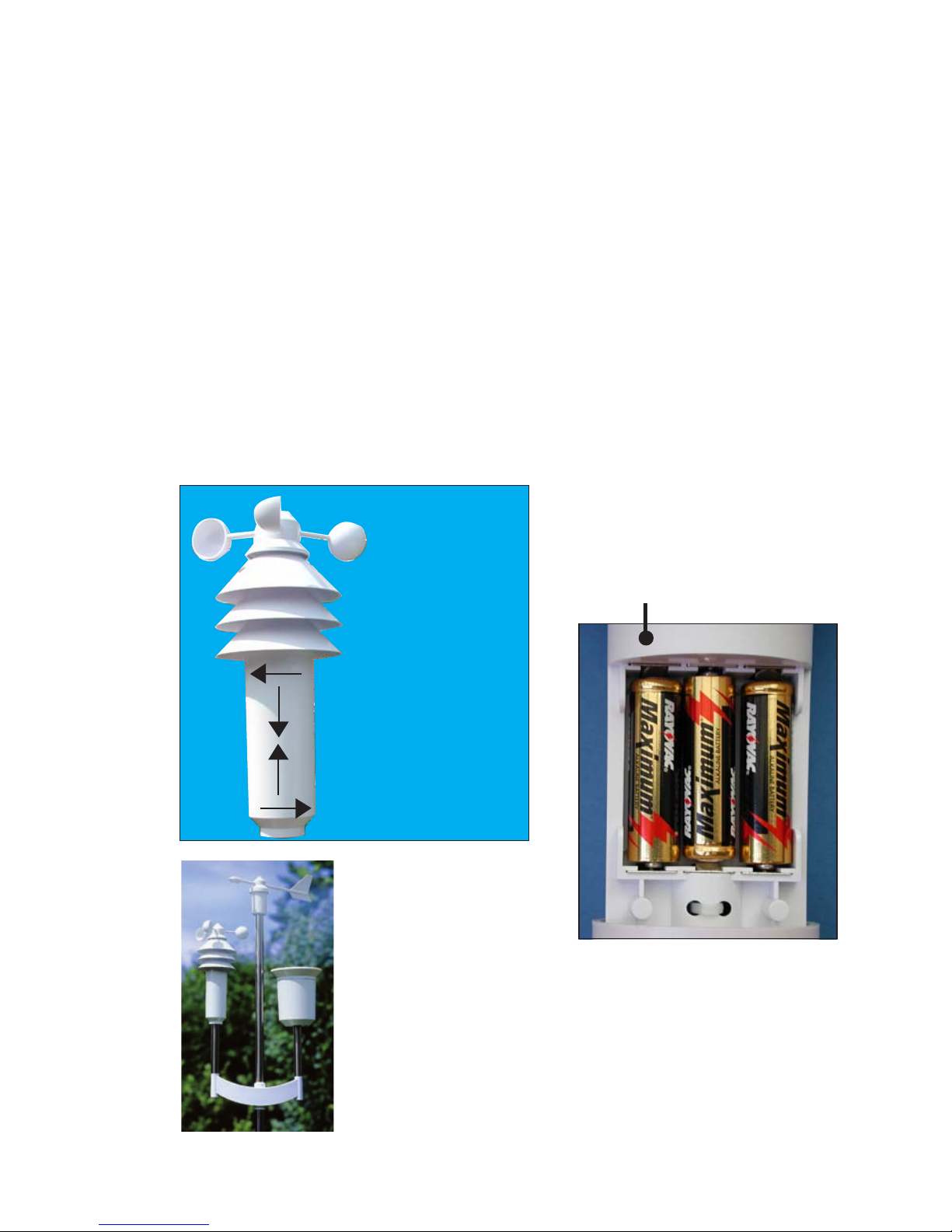

Der komplett montierte
WDS100-C6-O
+
– –
–
+
Unten
+
Batterien einlegen,
Lage des Tasters
Taster
Abnehmen:
Linksdrehen,
nach unten
abnehmen
Aufsetzen:
Aufsetzen,
Rechts drehen

9
7 Wartung, Pflege, Abgleich
Der Kombisensor ist von Zeit zu Zeit von anhaftendem Schmutz zu reinigen. Dabei
ist die Leichtgängigkeit der Windsensoren sowie der feste Sitz der Sensoren auf
dem Träger zu überprüfen.
7.1 Regenmengensensor reinigen
• JenachStandortgelangenBlätter,mitdemWindgetrageneSchmutzparti-
kel, Sand, Äste u.a. in den Auffangtrichter des Regenmengensensors. Grö-
ßere Teile können dabei den Durchfluss verstopfen. In der Zählwippe kann
sich auch Sand ansammeln, der mit zunehmender Menge das Messergebnis
verfälscht.
• DeshalbistderRegenmengensensorvonZeitzuZeit,jedochmindestens
einmal im Jahr, zu reinigen. Die Bilder unten geben eine Hilfestellung für
Demontage/Montage.
• ZurReinigungwirddasGehäusedesSensorsdurchleichtesLinksdrehen
abgenommen.
• Weiterhin wird der Auffangtrichter ebenfalls durch Linksdrehen abgenommen.
Batterien einlegen,
Lage des Tasters

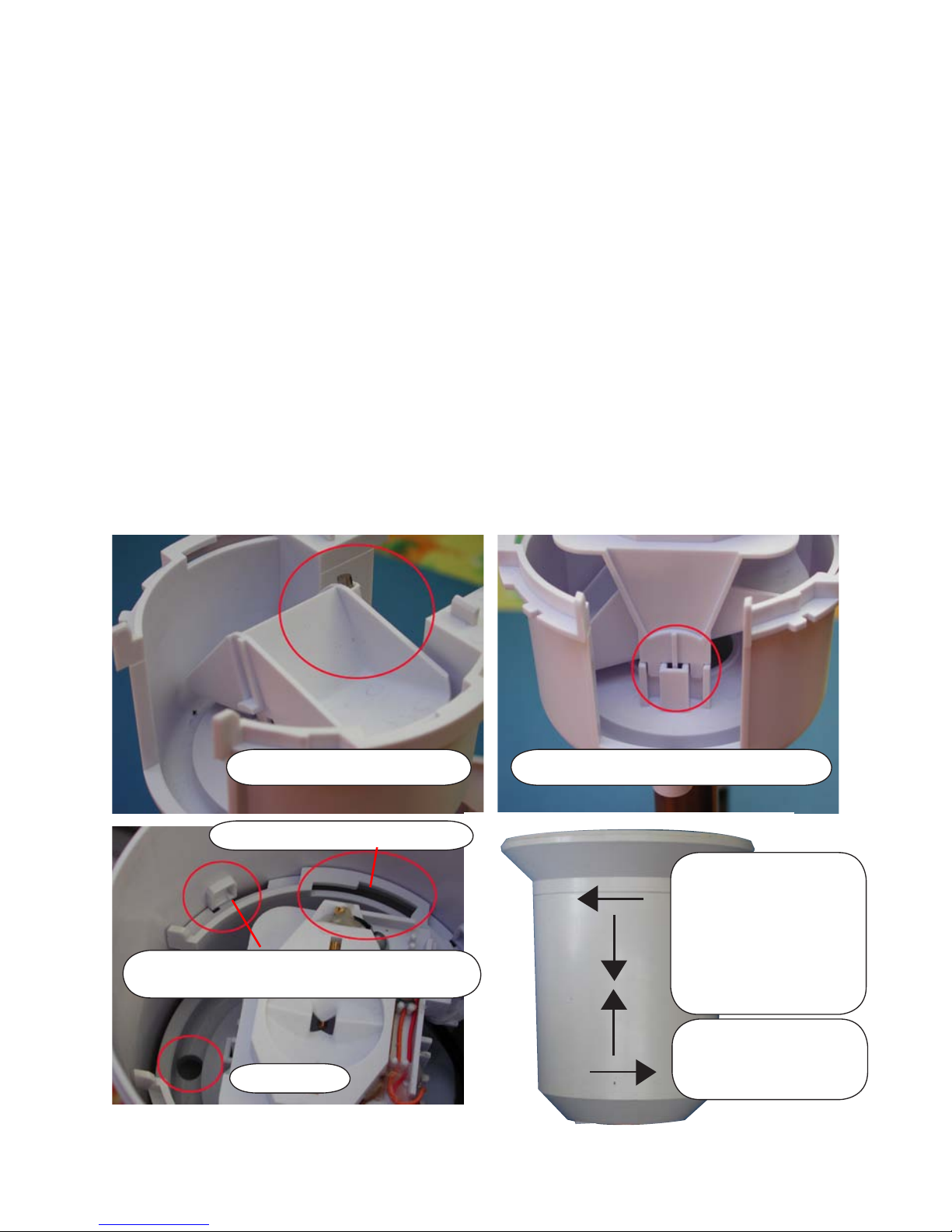

Wippe richtig eingesetzt Regenfallsensor richtig eingesetzt
Ablaufloch
Rastung für Auffangtrichter
Gehäuse unten richtig eingerastet (Auffang-
trichter zur Demonstration abgenommen)
Abnehmen:
Linksdrehen,
Gehäuse nach unten
abnehmen,
Auffangtrichter nach
oben abnehmen
Aufsetzen:
Aufsetzen,
Rechts drehen

10
• NunwirdderRegenfall-Sensornachobenabgenommen,zurKabelseite
geklappt und es kann die Zählwippe herausgenommen werden.
• ReinigenSieAuffangtrichter,Kontakte,ZählwippeunddasAblauochim
Gehäuse unten von Rückständen.
• SetzenSiedieZählwippewiederinihreHalterungein.Dabeimusssichder
Magnet der Zählwippe auf der Seite befinden, die zum Kabel zeigt.
• SetzenSiedenRegenfall-SensorinseineHalterungein.Erhältautomatisch
auch die Zählwippe fest. Kabel des Regenfall-Sensors und Magnet der Zähl-
wippe müssen sich auf der gleichen Seite befinden.
• SetzenSiejetztdenAuffangtrichtervonobenaufdenSensorträgerund
rasten Sie ihn duch Rechtsdrehen ein.
• SetzenSienundasGehäusewiedervonuntenhereinundrastenSiees
durch Rechtsdrehen im Sensorträger bis zur Einrastung ein. Achten Sie
dabei darauf, dass die Ablauflöcher von Gehäuse und Sensorträger überein-
stimmen (Ablaufloch des Gehäuses zeigt nach außen).
7.2 Regensensor abgleichen
Das Regenmengen-Messsystem besitzt bereits ab Werk eine hohe Genauigkeit,
so dass ein Abgleich im Normalfall nicht erforderlich ist.
Ein Abgleich wird nur bei sehr hohen Genauigkeitsforderungen erforderlich wer-
den.
Bevor Sie mit dem Abgleich des Regen-Messwertaufnehmers beginnen, ist im
normalen Anzeigemode der Empfangsstation ein bereits evtl. aufsummierter Re-
genmengenwert auf Null zurückzusetzen ((siehe jeweilige Bedienungsanleitung),
Gesamt-Regenmengenanzeige steht auf Null). Außerdem muss die Regenmenge für
den Abgleich in „mm“ oder „l/m2“ angezeigt werden.
Für die exakte Kalibrierung gehen Sie dann wie folgt vor:
1. Gießen Sie langsam, über 10 Minuten verteilt, 100 ml Wasser in den Regen-
sensor Auffangtrichter.
Achtung!
Schnelles Gießen verfälscht das Messergebnis! Gießen Sie das Wasser
so langsam in den Trichter, dass zu keinem Zeitpunkt Wasser im Trichter
steht.
2. Die angezeigte Gesamtmenge sollte jetzt 6,5 l/m2betragen.
3. Wird ein abweichender Wert angezeigt, so ist der so genannte Wippenwert
wie folgt neu zu berechnen:
Neuer Wippenwert = 6,5 x aktueller Wippenwert
Istwert (Anzeige nach dem Einfüllen des Wassers)
Im Konfigurationsmenü der Empfangsstation muss jetzt der neue Wippenwert einge-
tragen werden. Er wird immer in ml/Wippenschlag angegeben.
Die werkseitige Einstellung ist 295 ml/Wippenschlag.

11
8 Batteriewechsel
Die Batterien im WDS100-C6-O haben eine Lebensdauer von bis zu 2 Jahren (Alka-
line-Batterien). Falls der Sensor im Datenabfragemodus betrieben wird, erreichen
die Batterien eine Lebensdauer von ca. 1 Jahr. Die Batterien sind zu wechseln, wenn
an der entsprechenden Empfangsstation bei Anwahl des Kombisensors ein Batterie-
Leer-Symbol ( ) erscheint.
Der Batteriewechsel des WDS100-C6-O erfolgt wie unter „Inbetriebnahme“ be-
schrieben.
9 Technische Daten
Messintervall: zwischen 120 und 180 s
Sendefrequenz 868,35 MHz
Freifeldreichweite: max. 300 m
Temperaturbereich: -19,9 °C bis 79,9 °C
Auflösung: 0,1 °C
Genauigkeit: ±0,8 °C (10-40°C)
Messbereich rel. Luftfeuchtigkeit: 1% rH- 99 % rH
Auflösung: 1 %rH
Genauigkeit: ± 5 %rH (30-70 %rH)
Regenmengenanzeige: 0 bis 999 mm
Auflösung: <0,3 mm
Windgeschwindigkeit: 0 – 200 km/h
Auflösung: 0,1 km/h
Windrichtung: 0° bis 355°
Auflösung: 5°
Spannungsversorgung: 3 x Batterie LR6/ Mignon/AA
Entsorgungshinweis:
Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend
der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sam-
melstellen für Elektronik-Altgeräte zu entsorgen..
Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die
Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
Verbrauchte Batterien gehören nicht in den
Hausmüll! Entsorgen Sie diese in Ihrer örtlichen
Batteriesammelstelle!

12
1st English edition 11/2008
Documentation © 2008 eQ-3 Ltd. Hong Kong
All rights reserved. No parts of this manual may be reproduced or processed in any
form using electronic,
mechanical or chemical processes in part or in full without the prior explicit written
permission of the publisher.
It is quite possible that this manual has printing errors or defects. The details
provided in this manual are checked regularly and corrections are done in the next
edition. We do not assume any liability for technical or printing errors. All registered
trade marks and copyrights are acknowledged.
Printed in Hong Kong.
We reserve the right to make changes due to technical advancements without prior
notice.
76987 / V2.01

13
Table of Contents:
1. Information concerning these instructions...........................14
2. Hazard information..............................................14
3. Function ......................................................14
4. General information about HomeMatic..............................15
5. General information about radio operation...........................15
6. Start-up.......................................................16
7. Maintenance, care and adjustment.................................19
7.1. Cleaning the rain sensor .........................................19
7.2. Adjusting the rain sensor.........................................20
8. Battery replacement ............................................21
9. Technical data .................................................21

14
1 Information concerning these instructions
Read these instructions carefully before beginning operation with your HomeMatic
components.
Keep the instructions handy for later consultation! Please hand-over the operating
manual as well when you hand-over the device to other persons for use.
Symbols used:
Attention! This indicates a hazard.
Note. This section contains additional important information!
2 Hazard information
• Thedevicemustonlybeoperatedwhenitisclosed.
•Thedevicemustbesetuporassembledinsuchawaythatitcannot
topple over, fall down or cause damage.
• Thedevicesupportandmastmayonlybeusedformountingthesensors:
under no circumstances may they be used for mounting any other objects
(such as antennae or vanes, etc.).
• Donotinstallthedevicesothatitisthehighestpointinanoutdoorarea:
on buildings, trees, masts, and so on. This creates a risk of lightning
strikes. When installing the device on buildings, lightning protection regu-
lations must be observed.
• Nomodicationorconversionworkmaybecarriedoutonthedevice.
• Donotleavepackagingmateriallyingaround.Plasticlms/bags,pieces
of polystyrene, etc. can be dangerous in the hands of a child.
• Thedeviceisnotsuitableforchildren.Itcontainssmallpartsthatcould
be swallowed. As such, it must be kept out of the reach of children.
3 Function
The WDS100-C6-O combination sensor for outdoor use records the following weather
data: temperature, air humidity, wind direction, wind speed, the onset of rain, rainfall and
hours of sunshine. It is battery-operated and can therefore be positioned in any location.
The sensor is equipped with bi-directional wireless technology and transmits its
weather data at cyclical intervals. The duration of each interval is between 120 and
180 s.; this is redefined after each transmission.
You have the option of putting the sensor into a quick-retrieval mode, which enables
the display unit to immediately request the current weather data at any point in time.
The sensor can be placed up to 300 m (depending on local conditions; see the “General
information about radio operation” section) away from the base station.
The combination sensor is intended for recording weather and climate data that has
been transmitted to a designated reception station.

15
It must be operated with 3 LR6 (Mignon/AA) batteries: no other voltage source may
be used.
Using the sensor for any other purpose does not fall within the scope of intended
use, may lead to erroneous measurement results, and shall invalidate any warranty
or liability. This also applies to any conversion or modification work.
4 General information about HomeMatic
This device is part of the HomeMatic home control system and works with the bi-
directional BidCoS® wireless protocol. All devices are delivered in a standard confi-
guration. The functionality of the device can also be configured with a programming
device and software.
The additional functions that can be made available in this way and the supplemen-
tary functions provided by the HomeMatic system when it is combined with other
components are described in the separate Configuration Instructions and in the
HomeMatic System Manual.
All current technical documents and updates are provided at www.HomeMatic.com.
5 General information about radio operation
Radio transmission is performed on a non-exclusive transmission path, which me-
ans that there is a possibility of interference occurring.
Interference can be caused by switching operations, electrical motors or defective
electrical devices.
The range of transmission within buildings can deviate greatly from open air
distances. Besides the transmitting power and the reception characteristics
of the receiver, environmental influences such as humidity in the vicinity and
local structures also play an important role.
eQ-3 Entwicklung GmbH hereby declares that this device conforms with the essenti-
al requirements and other relevant regulations of Directive 1999/5/EC.
The full declaration of conformity is provided under www.HomeMatic.com.
Notes on rectifying malfunctions
• Noreception–Thedistancebetweenthetransmitterandreceiveristoo
long.
Reduce the distance between the transmitter and the receiver.
• No reception – Materials with good shielding properties are located between
the transmitter and the receiver (thick walls, reinforced concrete, etc.).
Find another position for the transmitter or the receiver. Refer also to the
“General information about radio operation” section.
• Noreception–Transmitterbatteriesareempty.
Replace the batteries.
• Noreception–Thetransmitterissubjecttoasourceofinterference.
(Wireless device, radio headphones/loudspeaker)

16
Eliminate the source of interference or find another position for the transmitter
or the receiver.
Often the interference is only present on a temporary basis (radio telephony) or
can be eliminated very easily. If radio headphones, wireless baby monitors or
other similar devices are operated at 868 MHz in your home or in the neigh-
bourhood, for example, they are usually only switched on for a limited period
of time. The majority of these devices can be moved to an interference-free
frequency and a measure such as this can mask interference very effectively.
• Wirelesssensorinterfereswithotherdevicesinthe868MHzband
Transmissions from the wireless sensor can interfere temporarily (every 3 min.
for around 100 ms) with other devices working on the same channel.
Even where critical reception conditions prevail, bidirectional data transmission
makes it easier to select the best possible location. To do this, the data retrieval
process needs to be started at the reception station (refer to the operating manual
for the reception device).
Rotate the reception station a little if necessary or, if reception is poor, position it far
away from electric motors, electrical machinery, television sets, computer monitors
and large metal surfaces.
6 Start-up
The combination sensor is supplied partially assembled and must be put together
fully before it is started up.
• Removetheweathervaneanditsfootcover(asmallwhitecylinder),aswell
as the combination sensor and stand pipes from the packaging.
• Assembletheweathervaneasdescribedbelow:
1. Slip the foot cover for the weather
vane onto the open end of the pipe
for the combination sensor support,
as shown in the image.
2. Guide the cable through the
base of the weathervane.
Bevelled side
at bottom

17
5. Push the foot cover up as far as
it will go and lock it in place by
turning it clockwise.
3. Insert the base into the pipe and turn it until
both screws can be locked into place in the
holes provided on the pipe.
4. Push the plug into the
weathervane’s socket.
• Jointhepipesofthepush-tmasttogether.Attachthesensorsupportto
the end of the pipe that is marked with a sticker.
• Placethefullyassembledsensorwithinthepotentialtransmissionradius
(up to 300 m in the open air, with damping caused by building walls etc. ta-
ken into account) so that it is free-standing. Choose a position in which it is
possible for rain to fall directly into the rain sensor, but where there is no risk
of inaccurate wind measurements caused by nearby buildings, trees, etc.
It may be placed in a sunny location since the temperature sensor is located
in a shaded, ventilated area of the housing.
• Pushtheassembledendofthepush-tmastintothegrounduntilyouare
sure that the sensor will be stable. If the combination sensor topples over, it
may cause injury or damage to vehicles and objects.
• Whenstartingupthesensorforthersttime,theweathervanetipmust
be aligned so that it is pointing north: this enables the sensor to become

18
orientated. If you need to, you can fix the weathervane in this position using
a piece of double-sided adhesive tape on the housing.
• Openthesensorhousingbyturningitanticlockwiseandpullingitdown(see
image on the next page).
• Useapointedobjecttopressthebuttonabovethebatterycompartment,
and insert three Mignon batteries into it, observing the correct polarity (as
indicated by the markings). Then release the button and remove any double-
sided adhesive tape you attached to the weathervane.
• Putthereceptionstationyouareusingintoreceptionmodebyfollowingthe
instructions provided in the relevant operating manual.
• Nowpressthebuttononthesensoragainusingapointedobject.Thiswill
be registered on the reception station.
• Closethehousingagainbypushingitupwardsandturningitclockwiseuntil
it locks into place.
A fully installed WDS100-C6-O
+
– –
–
+
Unten
+
Inserting the batteries; where
the button is located
Button
Detaching:
Turn anticlock-
wise and de-
tach
from below
Attaching:
Replace and
turn clockwise

19
7 Maintenance,careandadjustment
The combination sensor will need to be cleaned from time to time to remove the dirt
that will accumulate on it. When you do this, you should also check that the wind
sensors can move easily and that the sensors are properly seated on their supports.
7.1 Cleaning the rain sensor
• Dependingonthelocation,leaves,dirtparticlestransportedbythewind,
sand, branches, etc., may get into the rain sensor’s collecting funnel. Larger
items may block the flow of rainwater. Sand can also accumulate in the
counter rocker: as the amount increases, this causes the measurement
results to be less accurate.
• Consequently,therainsensormustbecleanedfromtimetotime;thismust
be done at least once a year, however. The images below provide a guide to
disassembly and reassembly.
• Thesensorhousingcanbedetachedforcleaningpurposesbyturningit
slightly anticlockwise.
• Thecollectingfunnelcanalsobedetachedbyturningitanticlockwise.
Rocker in correct position Rain sensor in correct position
Notch for collecting funnel
Housing latched in at bottom right (collecting
funnel detached for demonstration purposes)
Detaching:
Turn anticlockwise,
detach housing
from below, detach
collecting funnel
from above
Attaching:
Replace and
turn clockwiseDrain hole

20
• Therainsensorcannowbedetachedfromaboveandmovedtotheside
with the cable, and the counter rocker can be removed.
• Cleanthecollectingfunnel,contacts,counterrockeranddrainholeinthe
bottom of the housing to remove any residues.
• Placethecounterrockerbackinitsholder.Indoingso,thecounterrocker
magnet must be at the side facing the cable.
• Placetherainsensorinitsholder.Itwillautomaticallytakeholdofthecoun-
ter rocker. The rain sensor cable and counter rocker magnet must be at the
same side.
• Nowplacethecollectingfunnelontothesensorsupportfromaboveand
latch it into place by turning it clockwise.
• Replacethehousingfrombelowandturnitclockwiseinthesensorsup-
port until it latches into place. In doing so, ensure that the positions of the
housing drain hole and the sensor support line up (the housing drain hole
should be facing outwards).
7.2 Adjustingtherainsensor
The rainfall measuring system is factory-set to a high degree of accuracy, so it
doesnotusuallyneedtobeadjusted.
Adjustmentwillonlybenecessaryinsituationswithextremelystringentrequire-
ments in terms of accuracy.
Before you begin to adjust to the rain measuring sensor, reset any accumulated rain-
fall value to zero, working in the reception station‘s normal display mode (refer to the
relevant operating manual; the entire rainfall display must be set to zero). In addition,
the rainfall must be displayed in „mm“ or „l/m2“ for adjustment purposes.
To perform precise calibration, proceed as follows:
1. Slowly pour 100 ml of water into the rain sensor collecting funnel, spreading the
process out over 10 minutes.
Attention!
Pouring the water in quickly will distort the measurement results! Pour the
water into the funnel slowly enough to ensure that no water accumulates in
the funnel cone at any given point in time.
2. The amount displayed should now be 6.5 l/m2.
3. If a different value from this is displayed, what is known as the rocker value must
be recalculated as follows:
New rocker value = 6.5 x current rocker value
Actual value (as displayed after pouring in water)
The new rocker value must now be entered in the reception station‘s configuration
menu. This must always be entered in ml/rocker stroke.
The factory setting is 295 ml/rocker stroke.
