Der HR 40 ist ein elektronischer Heizkörperregler mit einer Reihe
komfortabler Funktionen:
• Frei einstellbare Zeitpunkte und zwei unterschiedliche Solltemperaturen
ermöglichen ein individuelles Heizprogramm für jeden Wochentag.
• Selbstüberwachende Eigenschaften bieten Schutz vor Verkalkung und
Frost, helfen Energie zu sparen oder weisen auf einen notwendigen
Batteriewechsel hin.
• Das Stellrad am Bedienteil ermöglicht jederzeit eine einfache Veränderung
der Raumtemperatur.
• Die Montage des HR 40 ist einfach und verursacht keinen Schmutz und
keine Wasserflecken.

4
Lieferumfang
• Nach dem Auspacken prüfen!
 Bedienteil inklusive Batterien (1)
 Ventilaufsatz mit Stellrad (2)
 Beutel mit Adapter (3), Schraube und Mutter (4)

5
Montage
In 4
4Schritten am Ziel...
Für die Montage des HR 40 benötigen Sie nur kurze Zeit:
• Sie entfernen den alten Thermostat.
• Sie montieren bei Bedarf einen Adapter auf dem Ventil.
• Sie montieren den Ventilaufsatz.
• Sie stecken das Bedienteil auf ... FERTIG!
1. Alten Thermostaten entfernen
1. Befestigung des alten Thermostat lösen.
2. Thermostat vom Ventil abziehen.
2. Ventiladapter montieren (optional)
1. Aus der Tabelle passenden Adapter auswählen.
2. Wenn Sie einen Adapter benötigen: Adapter aufweiten und bis zum
Anschlag auf das Ventil schieben. Dabei drehen, bis er spürbar
einrastet.
3. Bei Adapter Danfoss RAV: Adapterstift auf den Ventilstößel stecken.
4. Wenn am Adapter vorgesehen: Adapter mit Schraube festziehen.

6
Die Ventile Honeywell-Braukmann, MNG, Heimeier, Junkers,
Landis & Gyr 'Duogyr' erfordern keinen Adapter, für Ovendrop-, Herz-,
Danfoss- und Vaillantventile sind Adapter erhältlich:
Adapterfabrikat/-typ Bestellnr.
Oventrop HU 01
(Rändelmutter M30x1)
073341076
Herz HU 02
(Rändelmutter M28)
073341725
Danfoss-Adapter Set
EVA 1-Danfoss 072031201
RAV (grau) RA (weiß) (liegt bei)
RAVL (schwarz)
Vaillant-Adapter EHA 1VAI 072031082

7

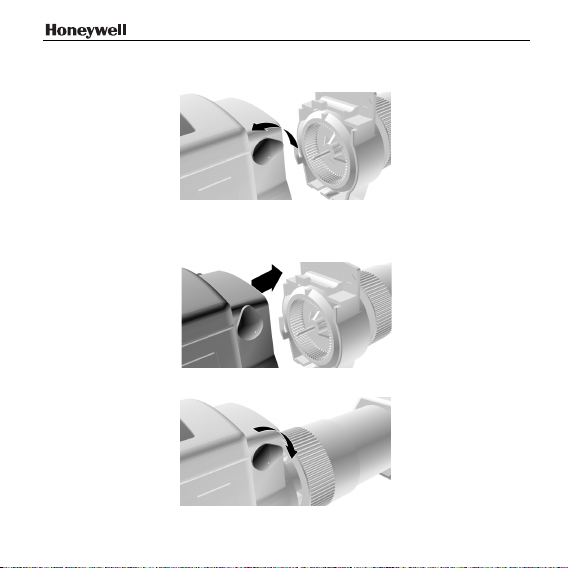

3. Ventilaufsatz montieren
1. Stellrad (3) des Ventilaufsatzes nach
links drehen, bis die Nase (1) des
Stellrads am Anschlag (2) des
Gehäuses sitzt.
1
2
3
2. Ventilaufsatz auf Ventil oder Adapter
schieben.
Die ebene Fläche am Kopf des
Ventilaufsatzes muss nach oben
zeigen.
3. Rändelmutter vorschieben und von
Hand (ohne Werkzeug!) kräftig
festdrehen.
In diesem Zustand ist das Ventil geöffnet und bei eingeschalteter
zentraler Heizung wird der Heizkörper warm.

8
4. Bedienteil aufstecken/abnehmen
1. Haltebügel am Bedienteil mit der Spitze nach oben drehen.
2. Bedienteil auf Ventilaufsatz stecken und bis zum Anschlag aufschieben.
Die ebene Fläche des Ventilaufsatzes muss mit dem Bedienteil bündig
abschließen.
3. Haltebügel am Bedienteil mit der Spitze nach hinten drehen.
Um das Bedienteil abzunehmen, gehen Sie in umgekehrter Reihenfolge vor.

9
Bedienelemente und Display
(1) Stellrad zum Einstellen von Temperatur oder Zeit
(2) Taste
AUTO
MANU
zum Wechsel zwischen Auto- und Manu-Betrieb
(3) Taste zum Einstellen von Komfort- und Spartemperatur
(4) Taste
PROG
zum Einstellen des Zeitprogramms
(5) Betriebsart: Auto, Manu oder Prog
(6) Heizzeit in Stunden
(7) Komfort- oder Spartemperatur oder Frostschutz

10
Automatische Funktionen
Fensterfunktion
Wenn Sie ein Fenster öffnen und dadurch die Temperatur am HR 40 länger
als 3 Minuten stark sinkt, schließt der HR 40 das Heizungsventil, um Energie
zu sparen. Im Display erscheint dann die Meldung .
Wenn die Temperatur wieder steigt – spätestens aber nach 30 Minuten –,
nimmt der HR 40 wieder den normalen Betrieb auf.
Hinweis: Die Fensterfunktion kann durch Drücken der Taste
PROG
oder durch
Drehen am Stellrad jederzeit beendet werden.
Ventilschutz
Zum Schutz des Ventils wird es jede Woche montagmittags kurzzeitig geöffnet.
Im Display erscheint cycl.
Frostschutz
Sinkt die Temperatur unter 4 °C, öffnet der HR 40 das Heizkörperventil, bis
die Temperatur wieder über 6 °C steigt. Der HR 40 verhindert so, dass der
Heizkörper einfriert. Das Symbol blinkt, sobald der Frostschutz aktiv ist.
Hinweis: Der Frostschutz funktioniert nur mit aufgestecktem Bedienteil.
Sommer-/Winterzeit
Der HR 40 stellt automatisch auf Sommer- und Winterzeit um.
Anzeige Batteriewechsel
Wenn die Anzeige BaTT blinkt, ist der HR 40 weiterhin funktionsfähig. Sie
sollten aber die Batterien so bald wie möglich wechseln.
Wenn BaTT dauerhaft angezeigt wird, ist der HR 40 inaktiv und das
Heizungsventil ist geöffnet (Frostschutz).

11
Temperaturen und Regelzeiten
Der HR 40 wechselt zwischen 2 Solltemperaturen...
• Komforttemperatur: (ab Werk 21 °C)
• Spartemperatur: (ab Werk 16 °C)
... und 2 Zeiten:
• Heizzeit: Beginn ab Werk um 6:00 Uhr, Heizen auf Komforttemperatur
• Sparzeit: Beginn ab Werk um 22:00 Uhr, Absenken auf Spartemperatur
Heiz- und Sparzeiten sind frei einstellbar. Die 2. Heiz- und Sparzeit ist
optional.

12
Ändern der Solltemperatur mit dem Stellrad
Mit dem Stellrad des Bedienteils können Sie die Solltemperatur jederzeit
ändern. Die Einstellung gilt bis zur nächsten programmierten Heiz- oder
Sparzeit. Das Display zeigt beim Drehen des Stellrads die Vorgabe der
Raumtemperatur an.

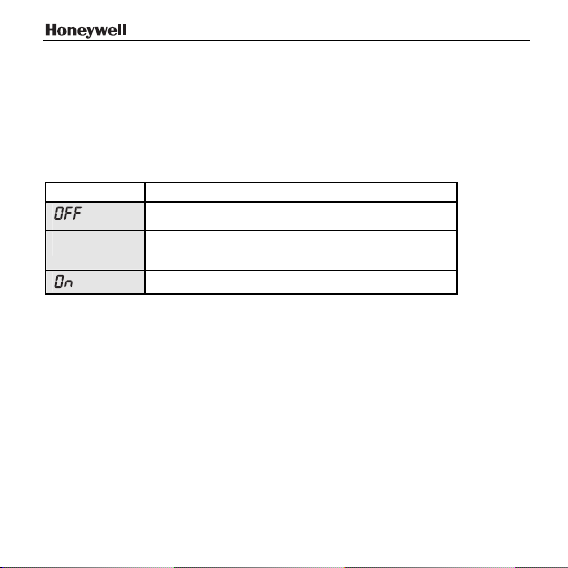

Das Stellrad hat keinen Anschlag. Während des Drehens im Uhrzeigersinn
werden folgende Bereiche durchlaufen:
Display Bereich
Heizungsventil geschlossen
5...30 aktuelle Temperaturvorgabe
(mögl. Verstellbereich)
Heizungsventil vollständig geöffnet

13
Einstellungen anpassen
Werkseinstellungen ändern
1. Stellen Sie die Komfort- und Spartemperatur ein.
2. Stellen Sie die Heiz- und Sparzeiten für das Wochen- oder
Tagesprogramm ein.
Tipps zur Bedienung
• Bedienteil zum Einstellen abnehmen.
• Taste
AUTO
MANU
drücken, um Programmierung abzubrechen.
Der HR 40 ignoriert die letzte Eingabe und kehrt in den Auto- bzw. Manu-
Betrieb zurück.
Komfort- und Spartemperatur einstellen
1. Taste drücken.
2. Mit Stellrad des Bedienteils Komforttemperatur einstellen.
3. Taste drücken.
4. Mit Stellrad Spartemperatur einstellen.
5. Mit Taste Änderung bestätigen.
Der HR 40 kehrt in den Auto/Manu-Betrieb zurück.

14
Zeitprogramm ändern
Der HR 40 verfügt über zwei unabhängige Zeitprogramme:
- Das Wochenprogramm verwendet für alle Tage das gleiche Zeitprogramm.
- Mit dem Tagesprogramm können Sie für jeden Wochentag ein
individuelles Zeitprogramm erstellen.
Hinweis: Beachten Sie, dass jeweils zwei Schaltpunkte eine Heizzeit
festlegen.
Wochenprogramm (alle Tage gleich) einstellen:
1. Taste
PROG
drücken.
Im Display erscheint PROG.
2. Mit Stellrad
1-7
wählen.
3. Mit Taste
PROG
bestätigen.
4. Mit Stellrad den 1. Schaltpunkt einstellen.
5. Mit Taste
PROG
bestätigen.
6. Mit Stellrad den 2. Schaltpunkt einstellen.
7. Mit Taste
PROG
bestätigen.
8. Mit Taste
AUTO
MANU
Vorgang beenden.
–oder –
Für eine zweite Heizzeit die Schaltpunkte 3 und 4 einstellen.
Die neuen Zeiten sind programmiert.

15
Tagesprogramm (Wochentage individuell) einstellen:
1. Taste
PROG
drücken.
2. Mit Stellrad den gewünschten Wochentag wählen. Die Wochentage sind
von 1 bis 7 (Montag–Sonntag) nummeriert.
3. Mit Taste
PROG
bestätigen.
4. Mit Stellrad den 1. Schaltpunkt einstellen.
5. Mit Taste
PROG
bestätigen.
6. Mit Stellrad den 2. Schaltpunkt einstellen.
7. Mit Taste
PROG
bestätigen.
8. Schaltpunkte 3 und 4 gleichermaßen einstellen.
9. Mit Taste
AUTO
MANU
Vorgang beenden.
– oder –
Wochentag wählen und Schritte 3–8 wiederholen.
Die neuen Zeiten sind programmiert.

16
Bedienbeispiel
Im folgenden Beispiel soll für Mittwoch der Beginn der Heizzeit auf 7:30 Uhr
eingestellt werden und das Ende auf 22:30 Uhr.
1. Taste
PROG
drücken.
2. Stellrad drehen, bis im Display erscheint.
Mittwoch ist ausgewählt.
3. Mit Taste
PROG
Auswahl bestätigen.
4. Mit Stellrad einstellen.
5. Mit Taste
PROG
bestätigen.
6. Mit Stellrad einstellen.
7. Mit Taste
PROG
bestätigen.
8. Mit Taste
AUTO
MANU
Vorgang beenden.
Schaltpunkte löschen
Hinweis: Beachten Sie, dass jeweils zwei Schaltpunkte eine Heizzeit
festlegen.
1. Taste
PROG
drücken.
2. Alle Wochentage wählen: Mit Stellrad einstellen.
– oder –
Einzelnen Tag wählen:
Mit Stellrad gewünschten Wochentag einstellen.
3. Mit Taste
PROG
Auswahl bestätigen.
4. Taste
PROG
so oft drücken, bis der gesuchte Schaltzeitpunkt erscheint.
5. Stellrad drehen, bis Display anzeigt.

17
6. Mit Taste
PROG
bestätigen.
Schaltpunkt ist gelöscht.
7. Mit Taste
AUTO
MANU
Vorgang beenden.
– oder –
Um weitere Schaltpunkte zu löschen, Schritte 5 und 6 wiederholen.
Weitere Einstellmöglichkeiten
Uhrzeit und Datum neu einstellen
Hinweis: Datum und Uhrzeit sind ab Werk eingestellt. Sollten die Batterien
einmal über längere Zeit leer sein (keine Anzeige auf dem Display) oder ein
Batteriewechsel zu lange gedauert haben, müssen Datum und Uhrzeit neu
eingestellt werden.
1. Taste
PROG
3 Sekunden gedrückt halten.
2. Mit dem Stellrad Jahreszahl einstellen.
3. Mit Taste
PROG
Auswahl bestätigen.
4. Mit Stellrad Monat einstellen.
5. Mit Taste
PROG
bestätigen.
6. Mit Stellrad Tag einstellen.
7. Mit Taste
PROG
bestätigen.
8. Mit Stellrad Stunde einstellen.
9. Mit Taste
PROG
bestätigen.
10. Mit Stellrad Minute einstellen.
11. Mit Taste
PROG
bestätigen.

18
Konstante Temperatur ohne Zeitprogramm (Urlaub)
1. Mit Taste
AUTO
MANU
auf manuellen Betrieb schalten.
Im Display erscheint MANU.
2. Mit dem Stellrad Temperatur einstellen.
Diese Temperatur bleibt erhalten, bis Sie wieder auf Auto-Betrieb umstellen.
Heizpause (Sommer)
Wenn im Sommer die Heizung zentral abgeschaltet ist, können Sie die
Batterien des HR 40 schonen.
1. Mit Taste
AUTO
MANU
auf manuellen Betrieb schalten.
2. Stellrad nach rechts drehen, bis im Display erscheint.
Das Heizungsventil bleibt offen, der HR 40 regelt nicht.
Heizkörper aus
1. Mit Taste
AUTO
MANU
auf manuellen Betrieb schalten.
2. Stellrad nach links drehen, bis im Display erscheint.
Das Heizungsventil ist geschlossen.
Hinweis: Der Frostschutz ist weiterhin gewährleistet.
Bedienelemente sperren (Kindersicherung)
• Taste
AUTO
MANU
und gleichzeitig 3 Sekunden drücken.
Im Display erscheint .
Bedienelementsperre aufheben
• Taste
AUTO
MANU
und erneut gleichzeitig 3 Sekunden drücken.
