Honeywell PEHA PHC 8-fold input pushbutton User guide
D - 131060000-163
PEHA_M_940-8-4-2.xx ET(B) (Rev02_130306) D - 1
PEHA Elektro GmbH & Co. KG
Der PHC-Eingangstaster wird eingesetzt, um Schaltungen in einer PHC-Anlage
auszuführen und per LEDs Schaltzustände anzuzeigen. Die LED einer Taste kann
ohne zusätzlichen Verdrahtungsaufwand vom PHC-System EIN und AUS geschaltet
werden (Statusanzeige).
Auf der Vorderseite bendet sich ein Beschriftungsfeld. Die Beleuchtungsstärke des
Beschriftungsfelds ist einstellbar (optional).
Werfen Sie Altgeräte nicht in den Hausmüll! Zur Entsorgung des Gerätes
sind die Gesetze und Normen des Landes einzuhalten, in dem das Gerät
betrieben wird! Das Gerät enthält elektrische Bauteile, die als Elektronikschrott
entsorgt werden müssen. Das Gehäuse besteht aus recycelbarem Kunststoff.
Diese Bedienungsanleitung ist Bestandteil des Gerätes und der Garantiebedingungen.
Sie ist dem Benutzer zu überreichen. Die technische Bauart der Geräte kann
sich ohne vorherige Ankündigung ändern. PEHA Produkte sind mit modernsten
Technologien nach geltenden nationalen und internationalen Vorschriften hergestellt
und qualitätsgeprüft. Sollte sich dennoch ein Mangel zeigen, übernimmt PEHA,
unbeschadet der Ansprüche des Endverbrauchers aus dem Kaufvertrag gegenüber
seinem Händler, die Mängelbeseitigung wie folgt:
Im Falle eines berechtigten und ordnungsgemäß geltend gemachten Anspruchs wird
PEHA nach eigener Wahl den Mangel des Gerätes beseitigen oder ein mangelfreies
Gerät liefern. Weitergehende Ansprüche und Ersatz von Folgeschäden sind
ausgeschlossen. Ein berechtigter Mangel liegt dann vor, wenn das Gerät bei Übergabe
an den Endverbraucher durch einen Konstruktions-, Fertigungs- oder Materialfehler
unbrauchbar oder in seiner Brauchbarkeit erheblich beeinträchtigt ist.
Die Gewährleistung entfällt bei natürlichem Verschleiß, unsachgemäßer Verwendung,
Falschanschluss, Eingriff ins Gerät oder äußerer Einwirkung. Die Anspruchsfrist
beträgt 24 Monate ab Kauf des Gerätes durch den Endverbraucher bei einem Händler
und endet spätestens 36 Monate nach Herstellung des Gerätes. Für die Abwicklung
von Gewährleistungsansprüchen gilt Deutsches Recht.
Das Gerät ist nur für die bestimmungsgemäße Verwendung vorgesehen. Ein
eigenmächtiger Umbau oder eine Veränderung ist verboten! Es darf nicht in Verbindung
mit anderen Geräten verwendet werden, durch deren Betrieb Gefahren für Menschen,
Tiere oder Sachwerte entstehen können.
• Die geltenden Gesetze, Normen und Vorschriften.
• Der Stand der Technik zum Zeitpunkt der Installation.
• Das PHC-Handbuch, die Bedienungsanleitungen der PHC-Module
• Eine Bedienungsanleitung kann nur allgemeine Bestimmungen anführen.
Diese sind im Zusammenhang mit einer spezischen Anlage zu sehen.
• Sicherheitsschaltungen wie NOT-AUS
• Notstromversorgungen
• Feueralarmanlagen
• Notbeleuchtungsanlagen
Die Installation, Inbetriebnahme und Programmierung (PHC-Software) darf nur von
autorisierten Elektrofachkräften durchgeführt werden.
Es sind die geltenden Gesetze und Normen des Landes einzuhalten, in dem das Gerät
betrieben wird.
– Gerät nur in geschlossenen Räumen verwenden.
–
PHC-Busleitung nicht parallel zu Verbraucher- u. Netzleitungen verlegen.
– Auf korrekte Polarität der Steuerleitungen (+A, -B) achten.
– Keine Netzspannung (230 V~ /50 Hz) an den PHC-Bus
(Eingangsbuchse 24V, +A, -B, 0V) angelegen!
– Vor Anschluss oder Trennung der Busleitung
Spannungsversorgung ausschalten.
– Nicht gleiche Moduladressen für Eingangstaster einstellen.
– Vor Einstellung der Moduladresse Spannungsversorgung ausschal
ten und
darauf achten, dass keine elektrische Entladung stattndet.
• Installation vornehmen und Elektrische Anlage einschalten.
• Programmierung der PHC-Funktionen mit der PHC-Software vornehmen.
• Programmübertragung mit der PHC-Software vornehmen.
– Detaillierte Fachkenntnisse zur Programmierung eines
PHC-Systems werden vorausgesetzt.
– Die PHC-Funktionen müssen für das PHC-System mit der
PHC-Software programmiert werden (s. PHC-Handbuch).
– Vor Inbetriebnahme Bedienungsanleitung sorgfältig durchlesen.
Nom. 24 V DC (SELV)
21-28 V DC (Brummspannung 5 %)
6 mA
+ 0,8 mA pro LED
+ 12 mA für Beleuchtung (optional)
Eingangsbuchse (24V, A+, B-, 0V)
Dipschalter 8 pol. (Moduladresse)
EN 50428
CE
IP20
D - 231060000-163
PEHA_M_940-8-4-2.xx ET(B) (Rev02_130306) D - 2
PEHA Elektro GmbH & Co. KG
Die Geräte sind für den Einbau in UP-Einbaudosen mit 60 mm Ø vorgesehen. Sie
sind mit den 1- 5 fach Kombirahmen der PEHA Schalterprogramme zu ergänzen.
Mit dem Kodierschalter wird die Moduladresse eingestellt.
Die Einstellung ist in der PHC-Software unter dem Menüpunkt
„Komponenten Module“ dargestellt.
– Als Datenverbindung wird üblicherweise eine JY(ST)Y-Leitung
mit 2x 2x 0,8 mm Ø eingesetzt.
– Die Position des Moduls in der Datenleitung ist beliebig.
Über die Busleitung wird das Modul mit Spannung versorgt.
PEHA-Beschriftungsbögen (Art. Nr.: 75-17 Na) für das Beschriftungsfeld
können bei PEHA bestellt werden. Die Vorlage für die Position der Beschriftungsfelder
(Avery-Zweckform) ist auf unserer Homepage (www.peha.de) zu nden unter:
Service Downloads PHC House Control System.
– Die PHC-Funktionen des Eingangstasters sind in der PHC-Software
zu programmieren (s. PHC-Handbuch).
– Das Beleuchtungsmenü ist optional!
– Beleuchtung und Beleuchtungsmenü sind optional!
– Nach Einschalten des Beleuchtungsmenüs sind die Rückmelde LEDs aus.
Nach Ausschalten werden die Rückmeldungen wieder angezeigt.
– Die Einstellung der Beleuchtungsstärke erfolgt in 7 Dimmstufen.
– Ohne eine Aktion wird das Beleuchtungsmenü nach 30 s beendet.
Die PHC-Funktionen des Eingangstasters für das PHC-System sind in der PHC-
Software zu programmieren (s. PHC-Handbuch).
Ein PHC-Steuermodul kann maximal 32 Module einer Modulklasse verwalten. Durch
die Adressbereichserweiterung (ET0 ET1) kann der Eingangstaster wahlweise der
Modulklasse der Eingangsmodule oder Multifunktionsmodule zugeordnet werden.
Dazu ist der DIP-Schalter 6 des Eingangstaster einzuschalten. Damit ist eine exible
Verwendung des Eingangstasters in einer PHC-Anlage möglich.
• Sicherungautomat und Versorgungsspannung überprüfen.
• Angeschlossenen Verbraucher und Anschlussleitungen prüfen.
• Moduladresse (Kodierschalter) überprüfen.
• PHC-Programmierung überprüfen und neu übertragen.
Telefon:....................... +49 (0)2351 185-0
Telefax: ....................... +49 (0)2351 27666
Internet: ...................... www.peha.de
E-Mail: ........................ [email protected]
ET0.xx.00 T1 T1 T1
ET0.xx.01 T2 − −
ET0.xx.02 T3 T2 −
ET0.xx.03 T4 − −
ET0.xx.04 T5 T3 T2
ET0.xx.05 T6 − −
ET0.xx.06 T7 T4 −
ET0.xx.07 T8 − −
ET0.xx.00 L1
ET0.xx.01 L2
ET0.xx.02 L3
ET0.xx.03 L4
ET0.xx.04 L5
ET0.xx.05 L6
ET0.xx.06 L7
ET0.xx.07 L8
ET0.xx.08 L9
0VBA24V
Zur Programmierung ist die Setup-Version ab 2.62 der PHC-
Systemsoftware erforderlich! Sie ist erhältlich im Internet unter: www.peha.de
Modulklasse ET0 (Eingangsmodule)
Moduladresse (ET0.00 - ET0.31)
Ein-/Ausgang
ET0.xx.00
1
ON
2345678
Modulklasse ET1 (Multifunktionsmodule)
Moduladresse (ET1.00 - ET1.31)
Ein-/Ausgang
ET1.xx.00
1
ON
2345678
1
ON
2345678
0V -B +A +24V
Kodierschalter
(Moduladresse)
(Eingangsbuchse)
Taste T1 - T8 betätigen PHC-Funktionen schalten
(Programmierung erforderlich)
Beschriftungsfeld ca. 2s in der
Mitte drücken Beleuchtungsmenü EIN / AUS
lange drücken (ca. 2s)
(Alle LEDs blinken 2x)
lange drücken (ca. 2s)
Beschriftungsfeld
kurz drücken
(Alle LEDs blinken 4x)
D - 131060000-163PEHA_M_940-8-4-2.xx ET(B) (Rev02_130306) GB - 1
PEHA Elektro GmbH & Co. KG
The PHC input pushbutton is used to execute switching procedures in a PHC system
and to display switch statuses. The LED of a button can be switched ON and OFF by
the PHC system without additional wiring (status display).
There is a labelling button on the front side. The illumination intensity of the labelling
area can be adjusted (optional).
Do not dispose of old devices in the household waste! The device must be
disposed of in compliance with the laws and standards of the country in which
it is operated! The device contains electrical components that must be disposed
of as electronics waste. The enclosure is made from recyclable plastic.
These operating instructions are an integral part of both the device and our terms of
warranty. They must be handed over to the user. The technical design of the appliance
is subject to change without prior notication. PEHA products are manufactured
and quality-checked with the latest technology according to applicable national and
international regulations. Nevertheless, if a product should exhibit a defect, PEHA
warrants to make remedy as follows (regardless of any claims against the dealer to
which the end user may be entitled as a result of the sales transaction):
In the event of a justied and properly established claim, PEHA shall exercise its
prerogative to either repair or replace the defective device. Further claims or liability
for consequential damage are explicitly excluded. A justiable deciency is deemed to
exist if the device exhibits a structural, manufacturing, or material defect that makes it
unusable or substantially impairs its utility at the time it is turned over to the end user.
The warranty does not apply to natural wear, improper usage, incorrect connection,
device tampering or the effects of external inuences. The warranty period is 24 months
from the date of purchase by the end user from a dealer and ends not later than 36
months after the device’s date of manufacture. German law shall be applicable for the
settlement of warranty claims.
This device is only intended to be used for its stated application. Unauthorised
conversions, modications or changes are not permissible!
This device may not be used in conjunction with other devices whose operation could
present a hazard to persons, animals or property.
• Prevailing statutes, standards and regulations.
• State-of-the-art technology at the time of installation.
•
The PHC manual, the operating instructions of the PHC modules.
• Operating instructions can only cite general stipulations. These are to
be viewed in the context of a specic system.
•
Safety switches such as EMERGENCY OFF
•
Emergency power supplies
•
Fire alarm systems
•
Emergency lighting systems
Installation and commissioning may only be done by an authorised electrician. Mains
power (230 V ~/50 Hz) to electrical equipment must be switched off during installation.
Applicable laws and standards of the country in which the device is operated must
be observed!
– Do not use the device in the open (only within closed rooms).
–
Do not lay PHC bus line parallel to consumer and AC power lines.
.
– Pay attention to correct polarity of data cables (A, B).
– Do not conduct power supply (230V~ /50Hz) to PHC bus
(input connector 24V, +A, -B, 0V)!
– Switch off power supply before connecting or disconnecting bus line.
– Do not set the same module addresses for input pushbuttons.
– Before setting the module address, the PHC module needs to be
switched off and it must be secured against electrical discharge.
• Carry out installation and switch on electrical system.
•
Carry out PHC programming with PHC software
.
• Carry out program transfer with PHC software.
– Detailed expert knowledge for programming a PHC system
are required.
– The PHC-functions for the PHC system are to be programmed
with the PHC system software (see PHC manual).
– Read through the operating instructions carefully before putting
the device into service.
Nom. 24 V DC (SELV)
21-28V DC (ripple voltage 5 %)
6 mA
+ 0,8 mA per LED
+ 6 mA for illumination (optional)
Input connector (24V, A+, B-, 0V)
DIP switch, 8-pin (module address)
Test specications EN 50428
CE
IP20
D - 231060000-163PEHA_M_940-8-4-2.xx ET(B) (Rev02_130306) GB - 2
PEHA Elektro GmbH & Co. KG
This device is intended for installation in a ush-mount installation box with 60 mm Ø.
They are to be equipped with the 1 - 5 multipurpose frame from the PEHA switch range.
The coding switch sets the module address. The setting is
presented in the PHC software under menu item
„Components Modules“.
– Usually, a JY(ST)Y 2x 2x 0,8 mm Ø connection
is used as a data cable.
– The module can be positioned anywhere in the data line.
The module is supplied with voltage by the bus line.
PEHA labelling sheets (Art. No.: 75-17 Na) for the labelling area can be ordered
at PEHA. The template for the position of the labelling area (Avery-Zweckform) can
be found on our homepage (www.peha.de) under: Service Downloads PHC
House Control System
– The functions of the input pushbutton for the PHC system are to be
programmed with the PHC system software (see PHC manual).
– Illumination and illumination menu are optional!
– Illumination and illumination menu are optional!
– After switching on the illumination menus, the feedback LEDs are swit-
ched off. After switching off the menu, the feedbacks are displayed again.
– The adjustment of the illumination intensity takes place in 7 dimm levels.
– Without further action, the illumination menu is turned off after 30 sec.
The functions of the input pushbutton for the PHC system are to be programmed with
the PHC system software (see PHC manual).
A PHC control module can manage a maximum of 32 modules of one module type.
Through the expansion of the address area (ET0 ET1), the input pushbutton can be
assigned to either the module type of the input modules or the multi-function modules.
Therefore the DIP button 6 of the input pushbutton has to be switched on. Thus a
exible use of the input pushbutton in the PHC system is possible.
• Check circuit breaker and power supply
• Check connected electrical loads and connection cables
• Check module address (coding switch).
• Check PHC programming and transfer again.
Telephone:.................. +49 (0)2351 185-0
Fax:............................. +49 (0)2351 27666
Internet: ...................... www.peha.de
E-mail: ........................ [email protected]
0VBA24V
basic class ET0 (input modules)
module adress (ET0.00 - ET0.31)
input / output
ET0.xx.00
1
ON
2345678
basic class ET1 (multi-function modules)
module adress (ET1.00 - ET1.31)
input / output
ET1.xx.00
1
ON
2345678
1
ON
2345678
0V -B +A +24V
(input connector)
Press button T1 - T8 Switching PHC functions
(programming required)
Press labelling area approx.
2 sec in the middle Illumination menu ON / OFF
ET0.xx.00 T1 T1 T1
ET0.xx.01 T2 − −
ET0.xx.02 T3 T2 −
ET0.xx.03 T4 − −
ET0.xx.04 T5 T3 T2
ET0.xx.05 T6 − −
ET0.xx.06 T7 T4 −
ET0.xx.07 T8 − −
ET0.xx.00 L1
ET0.xx.01 L2
ET0.xx.02 L3
ET0.xx.03 L4
ET0.xx.04 L5
ET0.xx.05 L6
ET0.xx.06 L7
ET0.xx.07 L8
ET0.xx.08 L9
For programming, the new setup version of the PHC software 2.6.2
is required! It is available on the Internet under: www.peha.de.
Press for approximately 2 sec
(all LEDs ash twice)
for approx. 2 sec
Press labelling
area shortly
(all
LEDs ash 4 times)
NL - 131060000-163PEHA_M_940-8-4-2.xx ET(B) (Rev02_130306)
De PHC-ingangspulsdrukker wordt gebruikt om schakelingen in een PHC-installatie uit
te voeren en via LED‘s schakelstatussen weer te geven. De LED van een pulsdrukker
kan zonder extra bedrading door het PHC-systeem IN en UIT worden geschakeld
(statusindicatie). Aan de voorzijde bevindt zich een tekstveld. De lichtsterkte van het
tekstveld is instelbaar (optioneel).
Gooi oude apparaten niet bij het huisafval! Voor de afvoer van het apparaat dienen
de wetten en normen te worden aangehouden van het land waarin het apparaat
wordt gebruikt! Het apparaat bevat elektrische onderdelen die als elektronisch afval
moeten worden afgevoerd. De behuizing is van recyclebaar kunststof gemaakt.
Deze handleiding is een bestanddeel van het apparaat en de garantievoorwaarden.
Deze dient aan de gebruiker te worden overhandigd. De technische constructie van
het apparaat kan zonder voorafgaande aankondiging worden gewijzigd. PEHA-
producten zijn met de modernste technologieën volgens de geldende nationale en
internationale voorschriften geproduceerd en op hun kwaliteit gecontroleerd. Mocht
toch een gebrek optreden, dan zorgt PEHA, ongeacht de rechten die de eindverbruiker
uit de koopovereenkomst tegenover zijn verkoper heeft, als volgt voor de oplossing
van het probleem:
In het geval van een terechte en overeenkomstig de voorwaarden ingediende claim zal
PEHA naar eigen keuze het defect van het apparaat repareren of het apparaat door een
zonder gebreken vervangen. Verdergaande rechten en de vergoeding van gevolgschade
zijn uitgesloten. Een reclamatie is terecht als het apparaat bij overhandiging aan de
eindverbruiker door een constructie-, fabricage- of materiaalfout onbruikbaar of in zijn
bruikbaarheid aanzienlijk beperkt is. De garantie vervalt in het geval van natuurlijke
slijtage, onvakkundig gebruik, verkeerde aansluiting, ingrepen in het apparaat of externe
invloeden. De garantieperiode bedraagt 24 maanden vanaf de aankoop van het apparaat
door de eindverbruiker bij een dealer en eindigt ten laatste 36 maanden na de productie
van het apparaat. Voor de afhandeling van de garantieclaims geldt het Duitse recht.
Het apparaat is alleen in deze uitvoering voorgezien. Een eigen ombouw of verandering
aan het apparaat is verboden! Dit apparaat mag niet in combinatie met andere
apparaten gebruikt worden waardoor enige mogelijkheid voor gevaar voor mensen,
dieren of andere toepassingen voor kan komen.
• De geldende wetten, normen en voorschriften.
• De stand van de techniek ten tijde van installatie.
•
Het PHC-handboek en de handleidingen van de PHC-module.
• Een bedieningshandleiding kan alleen voor algemene toepassingen
gelden. Deze zijn in samenhang van een specieke toepassing na te
zien en dienen gecontroleerd te worden.
•
Veiligheidsschakelingen zoals NOODSTOP
•
Noodstroomverzorgingen
•
Brandalarmen
•
Noodverlichtingen
De installatie en inbedrijfsname dient uitsluitend door een erkend elektricien uitgevoerd
worden. Ook dient u de geldende wetten, normen en installatievoorschriften te
handhaven welke in uw land gelden.
– Gebruik het apparaat alleen in afgesloten ruimtes.
– Leg de PHC-busleiding niet parallel aan verbruikers- en netleidingen.
– Let op de correcte polariteit van de stuurkabels (+A, -B).
– Sluit geen netspanning (230 V~ /50 Hz) op de PHC-bus
(ingangsbus 24 V, +A, -B, 0 V) aan!
– Vóór het loskoppelen van de busleiding dient de spanningsverzorging
te worden uitgeschakeld.
– Stel verschillende moduleadressen voor
ingangspulsdrukker
in.
–
Voor het moduleadres wordt ingesteld, dient de voeding te worden uit-
geschakeld. Zorg ervoor dat er geen elektrische ontlading plaatsvindt.
• Na installatie de spanning inschakelen.
•
Programmeer de PHC-functies met behulp van de PHC-software.
• Voer de programmaoverdracht met de PHC-software uit.
nom. 24 V DC (SELV)
21-28 V DC (rimpelspanning 5 %)
6 mA
+ 0,8 mA per LED
+ 12 mA voor verlichting (optioneel)
ingangsbus (24 V, A+, B-, 0 V)
8-pol. DIP-schakelaar (moduleadres)
EN 50428
CE
IP20
– Er wordt gedetailleerde vakkenis met betrekking tot de
programmering van een PHC-systeem verondersteld.
– De PHC-functies moeten met behulp van de PHC-software voor
het PHC-systeem worden geprogrammeerd (zie PHC-handboek).
– Voor inbedrijfsname dient u de bedieningshandleiding
zorgvuldig door te nemen.
NL - 231060000-163PEHA_M_940-8-4-2.xx ET(B) (Rev02_130306)
Dit apparaat is voor inbouw in een inbouwdoos van montageschroeven voorzien die
60 mm uit elkaar zitten. De ontvanger is te gebruiken in combinatie met de 1-5 voudige
afdekramen uit het PEHA programma.
Met de codeerschakelaar wordt het moduleadres ingesteld.
De instelling is in de PHC-software aangegeven onder het menupunt
„Componenten Modulen“.
–
Gewoonlijk wordt als dataleiding een JY(ST)Y-leiding van
2 x 2 x 0,8 mm Ø gebruikt.
– De positie van de module in de dataleiding is willekeurig.
Via de busleiding wordt de module van spanning voorzien.
PEHA tekstveldstroken (art.nr. 75-17 Na) voor het tekstveld kunnen
bij PEHA besteld worden. De software voor het bedrukken van de tekstveldstroken
(Avery-Zweckform) vindt u op onze website (www.peha-elektro.nl) onder: Service
Downloads PHC House Control Systeem.
– De PHC-functies van de ingangspulsdrukker moeten in de PHC-software
worden geprogrammeerd (zie PHC-handboek).
– Het verlichtingsmenu is optioneel!!
– Verlichting en verlichtingsmenu zijn optioneel!
– Na het inschakelen van het verlichtingsmenu zijn de terugmelding-LED‘s
uit. Na het uitschakelen worden de terugmeldingen weer weergegeven.
– Het instellen van de lichtsterkte verloopt in 7 dimniveaus.
– Wanneer er geen actie wordt uitgevoerd, wordt het verlichtingsmenu
na 30 seconden afgesloten.
De PHC-functies van de ingangspulsdrukker voor het PHC-systeem moeten in de
PHC-software worden geprogrammeerd (zie PHC-handboek).
Een PHC-stuurmodule kan maximaal 32 modulen van een moduleklasse beheren.
Door het adresbereik uit te breiden (ET0 ET1) kan de ingangspulsdrukker naar
keuze aan de moduleklasse van ingangsmodulen of aan die van multifunctiemodulen
worden toegewezen. Hiervoor moet DIP-switch 6 van de ingangspulsdrukker worden
ingeschakeld. Op deze manier kan de ingangspulsdrukker exibel in een PHC-installatie
worden toegepast.
• Controleer de installatieautomaat en netspanning.
• Aangesloten verbruikers en aansluitleidingen controleren.
• Controleer het moduleadres (codeerschakelaar).
• Controleer de PHC-programmering en draag deze opnieuw over
(zie PHC-handboek).
Telefoon:..................... +31 (0)26 36 875 00
Fax:............................. +31 (0)26 36 875 09
Internet: ...................... www.peha.de
Email:.......................... [email protected]
ET0.xx.00 T1 T1 T1
ET0.xx.01 T2 − −
ET0.xx.02 T3 T2 −
ET0.xx.03 T4 − −
ET0.xx.04 T5 T3 T2
ET0.xx.05 T6 − −
ET0.xx.06 T7 T4 −
ET0.xx.07 T8 − −
ET0.xx.00 L1
ET0.xx.01 L2
ET0.xx.02 L3
ET0.xx.03 L4
ET0.xx.04 L5
ET0.xx.05 L6
ET0.xx.06 L7
ET0.xx.07 L8
ET0.xx.08 L9
0VBA24V
Voor de programmering is de PHC-systeemsoftware setup-versie
vanaf 2.62 vereist! Deze kan worden gedownload via: www.peha.de
Moduleklasse ET1 (Multifunctionele module)
Moduleadres (ET1.00 - ET1.31)
In-/uitgang
ET1.xx.00
Moduleklasse ET0 (Ingangsmodule)
Moduleadres (ET0.00 - ET0.31)
In-/uitgang
ET1.xx.00
1
ON
2345678
1
ON
2345678
1
ON
2345678
0V -B +A +24V
Codeerschakelaar
(moduleadres)
(ingangsbus)
Toets T1 - T8 bedienen PHC-functies schakelen
(programmering vereist)
Tekstveld ca. 2 sec. in het midden
indrukken Verlichtingsmenu AAN / UIT
lang indrukken (ca. 2 s)
V (alle LED‘s knipperen 2x)
lang indrukken (ca. 2 s)
Tekstveld
kort indrukken
(alle LED‘s knipperen 4x)
This manual suits for next models
2
Table of contents
Languages:
Other Honeywell Lighting Equipment manuals
Honeywell
Honeywell OvaLED R User manual
Honeywell
Honeywell MultiLED PRO Combi SET-10 User manual
Honeywell
Honeywell ImperLED User manual
Honeywell
Honeywell 45744 User manual
Honeywell
Honeywell 290087.1 User manual
Honeywell
Honeywell UniLED User manual
Honeywell
Honeywell Οva-OmniLED R S User manual
Honeywell
Honeywell W10I0198 / AL93 User manual
Honeywell

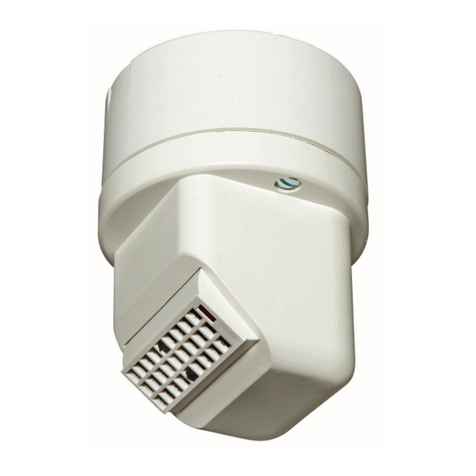

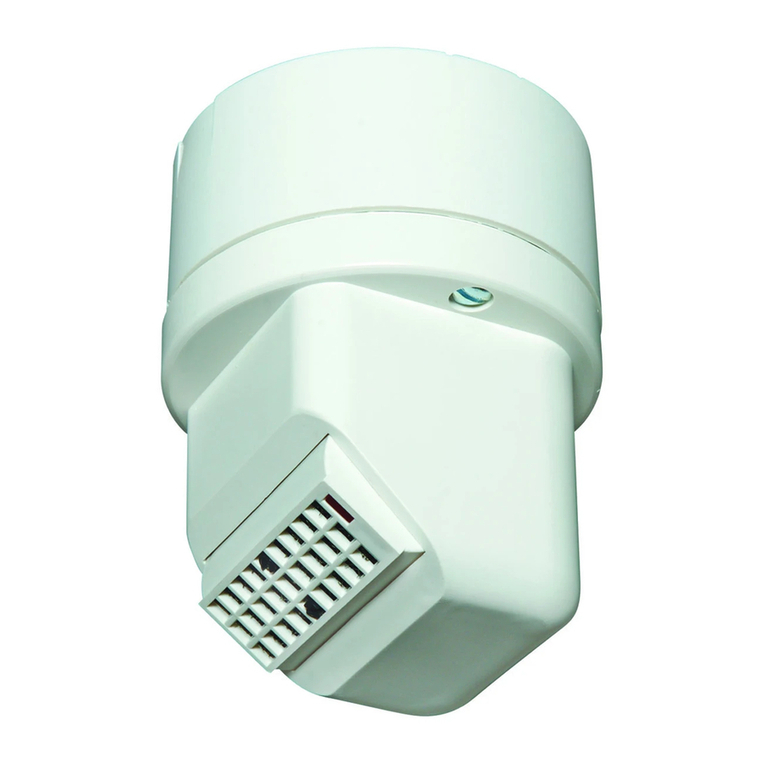

Honeywell Ex-Or MS1500P User manual
Honeywell
Honeywell FLASHGUARD 2000B User manual
Honeywell

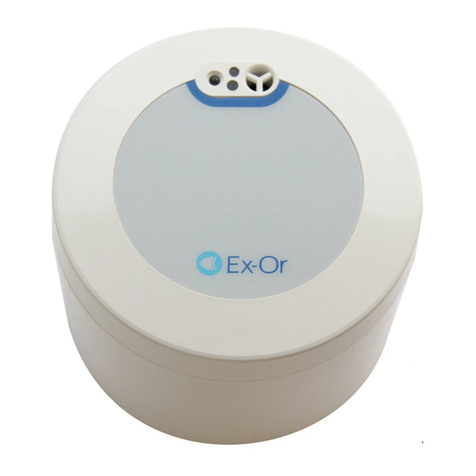

Honeywell Ex-Or LightSpot Gold Series Installation and operation manual
Honeywell

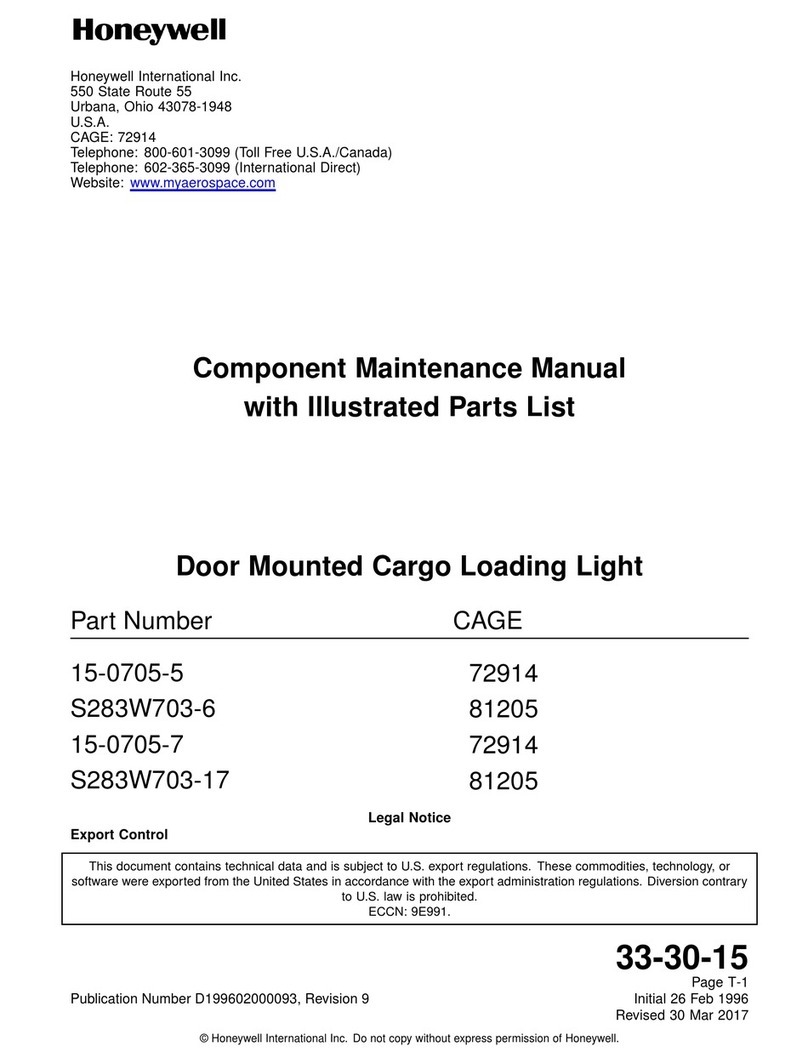

Honeywell S283W703-6 Setup guide
Honeywell
Honeywell Friedland FGGA02 Series User manual
Honeywell
Honeywell ExiLED LP User manual
Honeywell
Honeywell ExiLED 290142 User manual
Honeywell
Honeywell A04HF013H-06 Instruction manual
Honeywell
Honeywell ST124A216110 User manual
Honeywell
Honeywell UVL-FCU-LINE User manual
Honeywell
Honeywell Ex-Or MS1500P Installation and operation manual
Honeywell
Honeywell 45415 Operating and maintenance manual
