Honeywell OvaLED R User manual

Honeywell Life Safety AS, Po. Box 3514, N-3007 Drammen, Norway
Installation:
To install this luminaire, a hole Ø 70 mm must be cut in the suspended ceiling.
For correct mounting, observe the light direction.
Step 1: Unfasten the mounting screws, Afor battery compartment and Bfor electrical connections.
Remove the respective covers.
Step 2: Connect the battery and place the battery inside the compartment. Refit the cover and fasten the
removed screw (A) in step 1.
Step 3: Connect the mains cables to the terminal blocks, L for live wire Nfor neutral. The ground terminal
is optional. The C1 and C2 terminals are used for elBus communication (optional) or voltage free
contact (optional). After the connection of the cables, secure them with the provided ties. Refit the
cover (B) and fasten the removed screw in step 1. Place the main unit on the false ceiling and
follow the next steps.
Step 4: Bend one spring, to get into the holes of the suspended ceiling.
Step 5: Bend the other spring and push the luminaire upwards until it is securely mounted.
Step 6: The device is now ready to operate. The TEST button is located next to the indication diodes.
Battery replacement:
Disconnect mains, carefully pull the luminaire and main unit down,
make sure that the springs do not snap. Unscrew the battery cover
(step 1, screw A). Disconnect the battery and install a new one of
the same type and characteristics. Refit the cover and fasten the screw.

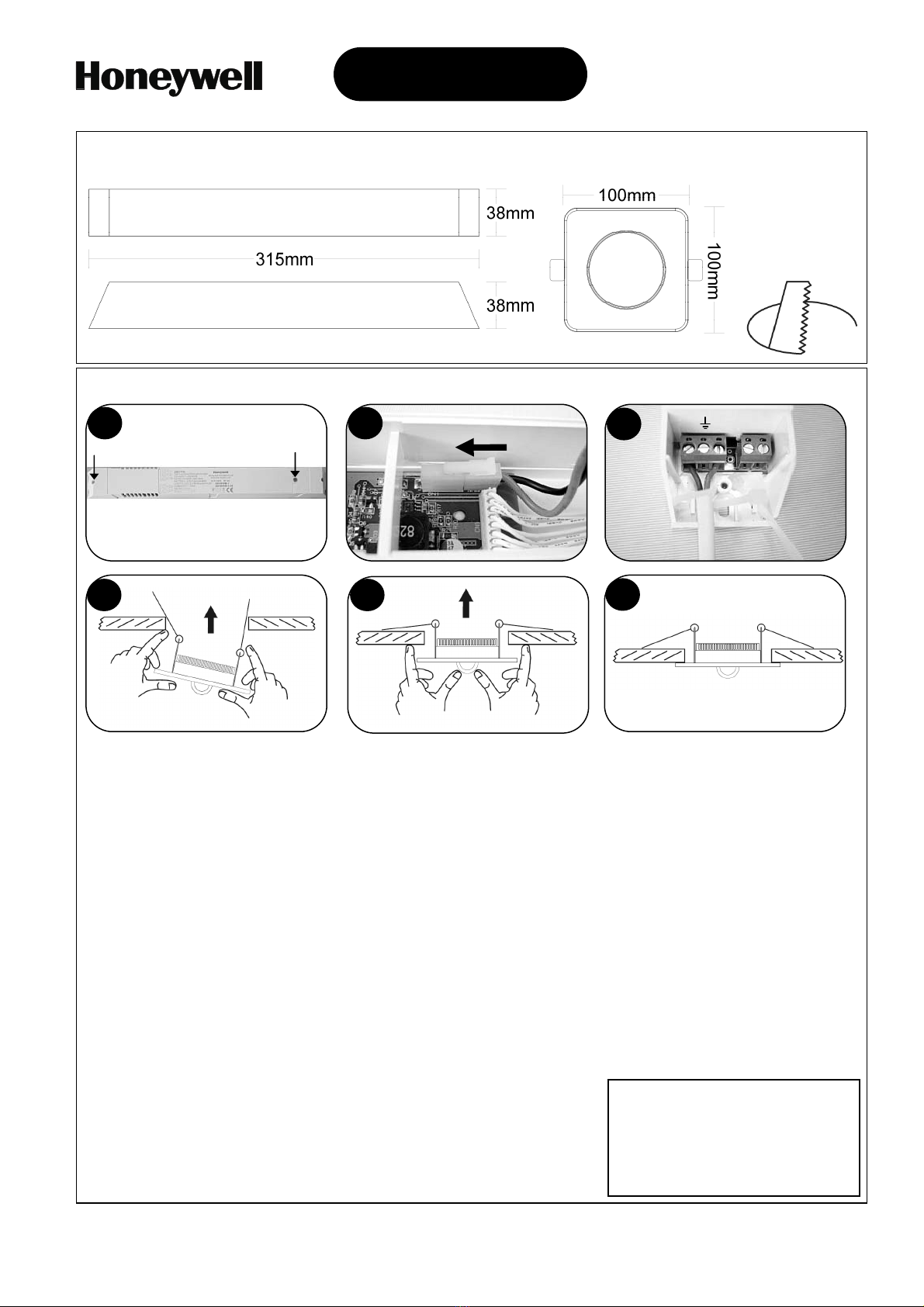

Dimensional drawings:
Ova
LED
R
Square Spot
3
GB
5
4
6
1
B
A
2
L N C2 C1
Important notice
when installing
luminaires within the same area!!!
To avoid that luminaires perform their
battery test at the same day, connect
the battery packs with more than 1,5
minutes inbetween.
Ø 70mm

T45965-B4
Note:
In case of mains power disconnection for a
period of more than two months, the battery
must be disconnected.
Note:
In case of battery replacement, this must be
replaced with parts of the same type and
characteristics .
The replacement must be performed by the
manufacturer or a competent person.
The OvaLED R Square Spot is a self-contained non-maintained luminaire with selftest function.
Selftest functions
Every 15 days the luminaire will perform an emergency operation test, this will light the white LED for
approx. 3 seconds. The red LED will flash during this test sequence.
Every 6. month the luminaire will perform a battery condition test. The test will last for 60 minutes. The
white LED will be lit and the yellow LED will flash during this test sequence.
Manual test functions
Manual tests can only be performed if both mains and battery are connected.
By pressing the test button briefly (less than 5 seconds) an emergency operation test is performed.
The white LED will be lit for approx. 3 seconds, the red LED will flash during this test sequence.
By pressing the test button for between 5 and 10 seconds a battery condition test is performed.
This test will last for 60 minutes and can only be performed when the battery is fully charged (steady
green LED). The white LED will be lit and the yellow LED will flash during this test sequence.
Resetting errors
Push the test button for >10 seconds to delete all indicated errors. Then the luminaire enters regular
operation mode.
In case that the luminaire no longer meets its rated duration of operation, the battery must be replaced
(see chapter “Battery replacement” on previous page).
Part number:
2 0173
Lumen output: 156 lm
Operation voltage: 220-240VAC 50/60Hz
Emergency mode duration: Minimum 1 hour
Battery: 4,8V / 1,2Ah NiMH
Battery protection: Overcharge and full discharge
Charging time: 13 hours
Maximum power consumption: 3W / 3,5VA
Ambient temperature range: 5 to 40°C
Relative humidity: Up to 5%
Weight: 435 g
Classification: EN 605 8-2-22
IP20
Expected battery lifetime 4 years
Technical description
GB

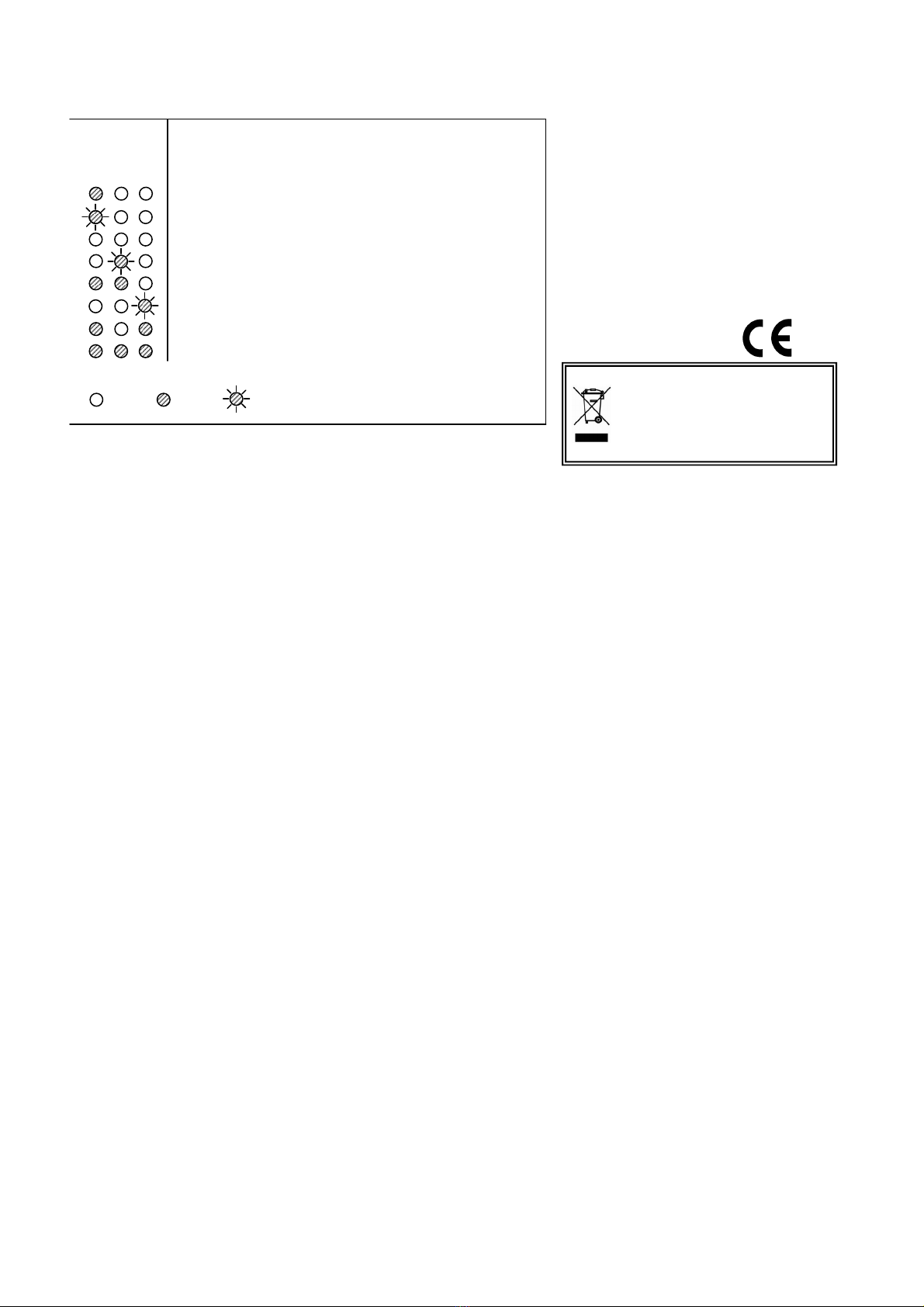

Indicator LEDs
GREEN
YELLOW RED
Normal
Charging (battery test not possible while charging)
Mains off, battery not connected or charger fault
Battery test
Battery fault
Light source test
Light source fault
Battery fault and light source fault
Description
LED status explanation
Off On Flashing
At the end of their usefu
l life the
packaging, product and batteries
should be disposed of via a
suitable recycling centre. Do not
dispose of with your normal
household waste. Do not burn.

Honeywell Life Safety AS, Po. Box 3514, N-3007 Drammen, Norway
Installasjon:
For å montere armaturen må det lages et hull, Ø 70 mm, i taket.
Pass på at retningen på lyset blir riktig.
Pkt. 1: Skru ut montasjeskruene merket A(batterideksel) og B(for elektrisk tilkobling).
Ta av begge dekslene.
Pkt. 2: Koble til batteriet og legg det på plass i elektronikkenheten. Monter batteridekslet og skru fast skruen
(Ai pkt.1).
Pkt. 3: Koble nettkabel L, N(jord er valgfri) til rekkeklemmen. C1 og C2 benyttes til elBus-kommunikasjon
(tilleggsutstyr) eller potensialfri kontakt (tilleggsutstyr).
Etter at kablene er koblet kan de sikres med de medfølgende kabelstripsene. Monter dekslet og skru
fast skruen (Bi pkt.1). Plasser elektronikkenheten over himling.
Pkt. 4: Bøy opp ett av fjærklipsene slik at det går opp i hullet i taket.
Pkt. 5: Bøy opp det andre fjærklipset og skyv armaturen opp inntil den sitter på plass.
Pkt. 6: Armaturen er nå klar til bruk. TEST-knappen er plassert ved siden av indikatordiodene.
Batteriskift:
Koble fra nettspenning, trekk armatur og elektronikkenhet forsiktig ned,
pass på fjærklipsene. Skru av batteridekslet (pkt. 1, skrue A). Koble fra
batteriet og installer et nytt av samme type og kapasitet. Sett på batteri-
dekslet og fest skruen. Plasser elektronikkenheten over himling og følg
videre pkt. 4 til 6.
Målskisse:
Ova
LED
R
3
NO
5
4
6
1
B
A
2
L N C2 C1
Viktig å merke seg når flere nødlys
installeres i samme område!!!
For å unngå at nødlysarmaturer skal
utføre batteritest på samme dag, må
batteripakkene tilkobles med
tidsintervall større enn
1.5 minutter.
Square Spot
Ø 70mm

T45965-B4
Merk
:
Dersom nettspenningen skal frakobles for
lengre perioder enn 2 måneder, må batteriet
frakobles.
Merk:
Dersom batteriet skal skiftes ut
, må d
et
erstattes av samme type og kapasitet.
Batteribytte må utføres av leverandør eller
kvalifisert person.
OvaLED R Square Spot er et desentralisert ledelys med selvtestfunksjoner.
Selvtestfunksjoner
Hver 15. dag gjennomfører nødlysarmaturen en kort selvtest av nødlysfunksjonen. Den hvite
lysdioden tennes i 3 sekunder. Den røde lysdioden blinker i denne perioden.
Hver 6. måned vil nødlysarmaturen gjennomføre en full test av batteriets kapasitet. Testens varighet
er 60 minutter. Armaturen vil lyse i denne perioden og gul LED blinke.
Manuelle testfunksjoner
Manuelle tester kan kun utføres dersom både nett og batteri er tilkoblet.
Ved å trykke inn testknappen kortvarig (mindre enn 5 sekunder) vil det utføres en test av nødlyset.
Den hvite lysdioden tennes i 3 sekunder. Den røde lysdioden blinker i denne perioden.
Ved å trykke inn testknappen i en lengre periode (mellom 5 og 10 sekunder) utføres en test av
batteriets kapasitet. Denne testen varer 60 minutter og kan kun startes når batteriet er fullt oppladet
(grønn LED lyser fast). Armaturen vil lyse i denne perioden og gul LED blinke.
Tilbakestilling av feil
Hold testknappen inne i mer enn 10 sekunder for å slette eventuelle feilindikasjoner. Armaturen går
deretter over i normal drift.
Dersom produktet ikke lenger holder oppgitt nøddriftstid, må batteriet skiftes ut
(se kapittel “Batteriskift” på foregående side).
Artikkelnummer:
2 0173
Lumenutbytte: 156 lm
Driftsspenning: 220-240VAC 50/60Hz
Varighet nøddrift: Minimum 1 time
Batteri: 4,8V / 1,2Ah NiMH
Batteribeskyttelse: Overlading og dyputlading
Ladetid: 13 timer
Maks. effektforbruk: 3W / 3,5VA
Omgivelsestemperatur: 5 - 40°C
Relativ fuktighet: Inntil 5%
Vekt: 435 g
Klassifisering: EN 605 8-2-22
IP20
Forventet batterilevetid 4 år
Teknisk beskrivelse
NO

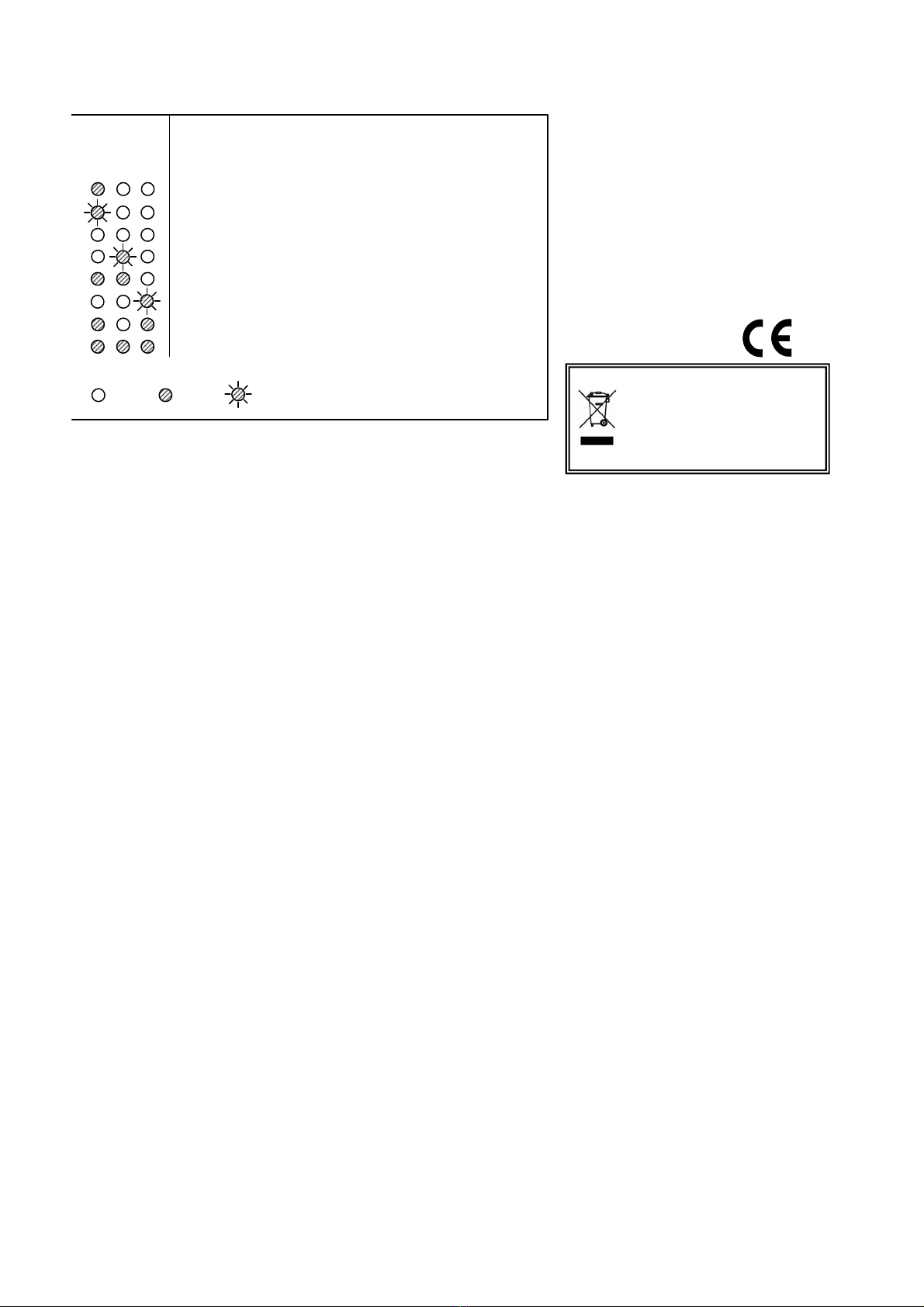

Indikatordioder
GRØN
N
GUL RØD
Normal
Lading (batteritest ikke mulig under lading)
Nettspenning borte, batteri ikke tilkoblet eller ladefeil
Batteritest
Batterifeil
Lyskildetest
Lyskildefeil
Batterifeil og lyskildefeil
Beskrivelse
LED-status beskrivelse
Av På Blinkende
Når innpakning, produkt og
batterier ikke lenger
benyttes, skal disse leveres
til gjenvinning. Ikke brenn
disse eller kast sammen med
husholdningsavfallet.

Honeywell Life Safety AS, Po. Box 3514, N-3007 Drammen, Norway
Installation:
För att montera armaturen behövs ett hål tas upp på Ø 70 mm, i taket.
Tänk på att armaturens ljusriktning blir rätt vid monteringen.
Steg 1: Lossa skruvarna markerade A (batterikåpan) och B (elektronikkåpan).
Ta bort båda skyddskåporna.
Steg 2: Anslut batteriet och placera det på plats i elektronikenheten. Montera batterikåpan och skruva fast
skruv (A) från steg 1.
Steg 3: Anslut spänningskabeln till kopplingsplinten. L för fas, Nför noll. Jord är valfri. C1 och C2 används
för elBus kommunikation (tillval) eller pot.fri larmutgång (tillval). Efter inkoppling avlastas kablaget
med det medföljande buntbandet. Montera elektronikkåpan och skuva fast skruv (B), från steg 1.
Placera elektronikenheten ovan undertak.
Steg 4: Böj upp ena fjädern så att den kan föras upp genom hålet i taket.
Steg 5: Böj upp den andra fjädern och för armaturen upp genom hålet tills armaturen sitter dikt tak.
Steg 6: Armaturen är nu klar att användas. TEST-knappen är placerad vid sidan av indikeringsdioderna.
Batteribyte:
Koppla från nätspänningen, för försiktigt ner lamp- och elektronikenheten.
Var försiktigt att inte fjädrarna hakar i. Ta bort batterikåpan (steg 1, skruv A).
Koppla ur batteriet och anslut ett nytt av samma typ och kapacitet.
Montera åter batterikåpan och återplacera enheterna.

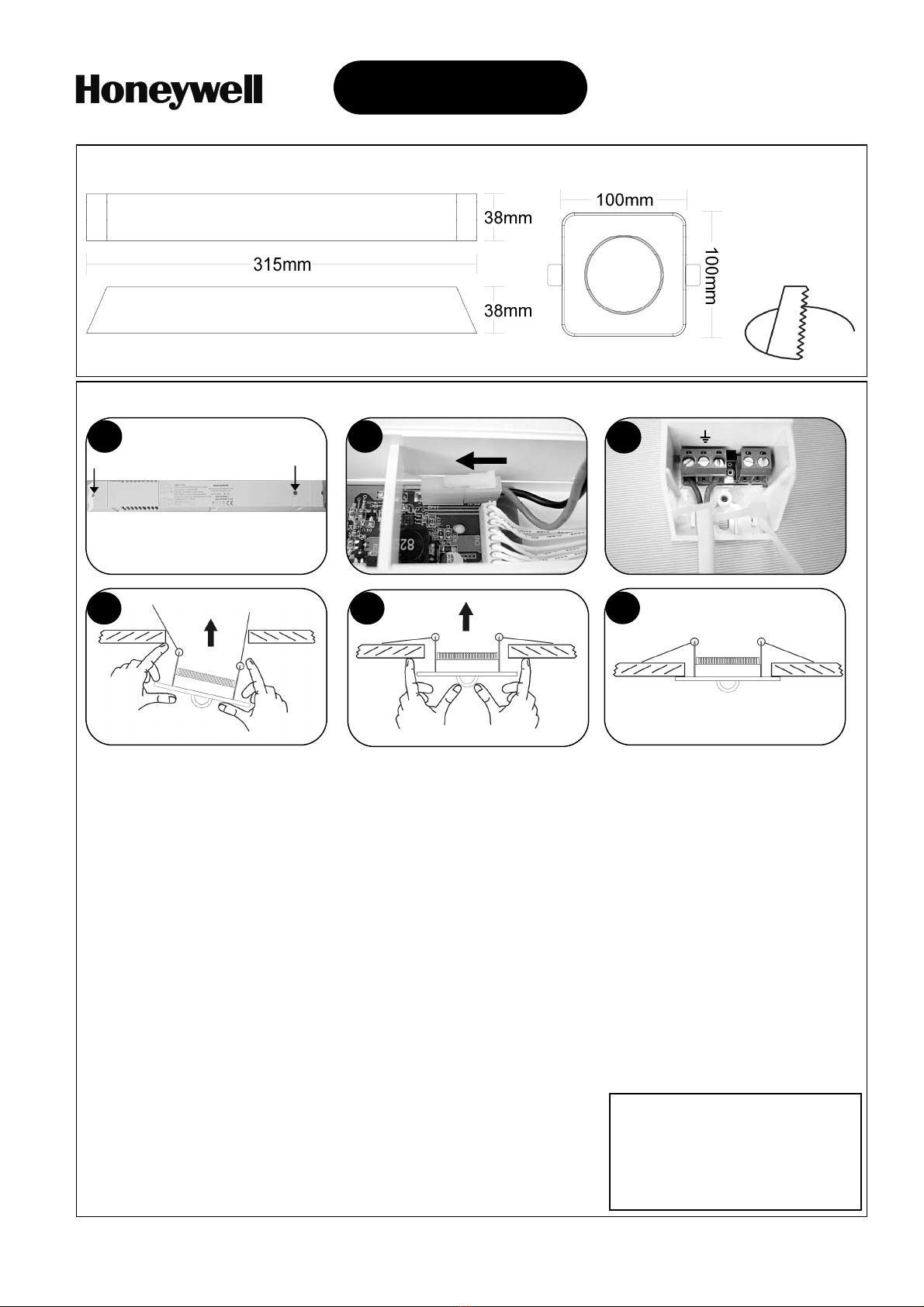

Måttskiss:
Ova
LED
R
3
SE
5
4
6
1
B
A
2
L N C2 C1
Viktigt att
tänka på
när flera nödl us
installeras i samma område !!
För att undvika att nödbelysnings-
armaturerna utför batteritest på samma
dag, skall batterierna anslutas med ett
tid
sintervall på mer än 1,5 minuter
Square Spot
Ø 70mm

T45965-B4
Notera:
Om nätspänningen
kopplas bort f
ör en längre
period än 2 månader, skall batteriet frånkopplas.
Notera:
Vid ett batteribyte, måste det ersättas
med ett nytt av samma typ och kapacitet .
Bytet ska utföras av tillverkaren eller av en
behörig person.
OvaLED R Square Spot är en decentraliserad ledbelysning med självtestsystem.
Självtestsystem
Var 15:e dag genomför armaturen ett kort självtest av nödljusfunktionen. Testet pågår under ca 3
sekunder. Armaturens LED lampa tänds upp och den röda indikeringsdioden blinkar under test-
perioden.
Var 6:e månad genomför armaturen ett test av batterikapaciteten. Testet pågår under 60 minuter.
Armaturens LED lampa tänds upp och den gula indikeringsdioden blinkar under testperioden.
Manuellt funktionstest
Manuellt test kan endast startas när både nätspänning och batteri är anslutet.
Genom att trycka in testknappen (kortare än 5 sekunder) startas ett kort självtest. Armaturens LED
lampa tänds upp i ca 3 sekunder. Den röda indikeringslampan blinkar under testperioden.
Genom att trycka in testknappen mellan 5 till 10 sekunder startas ett test av batterikapaciteten.
Testet pågår under 60 minuter och kan endast startas när batteriet är fullt uppladdat (grön diod lyser
konstant). Armaturens LED lampa tänds upp och den gula indikeringsdioden blinkar under test-
perioden.
Återställning av fel
Håll in testknappen i mer än 10 sekunder för att återställa eventuella felindikeringar. Armaturen
återgår därefter till normal drift.
Om armaturen inte håller angiven batteridrifttid måste batteriet bytas ut (se kapitel ”Batteribyte” på
föregående sida).
Art. nummer:
2
0173
Lumen nöddrift: 156 lm
Driftspänning: 220-240VAC 50/60Hz
Nöddrifttid: Minimum 1 timma
Batteri: 4,8V / 1,2Ah NiMH
Batteriskydd: Överladdning och djupurladdning
Laddningstid: 13 timmar
Max. effektförbrukning: 3W / 3,5VA
Omgivningstemperatur: 5 - 40°C
Relativ fuktighet: Upp till 5%
Vikt: 435 g
Klassificering: EN 605 8-2-22
IP20 kapsling
Förväntad batterilivslängd är 4 år
Te
knisk
beskrivning
SE
När emballage, produkt och batteri
inte längre används, ska dessa
återvinnas. Får ej brännas eller
kastas tillsammans med
hushållsavfall.
Beskrivning

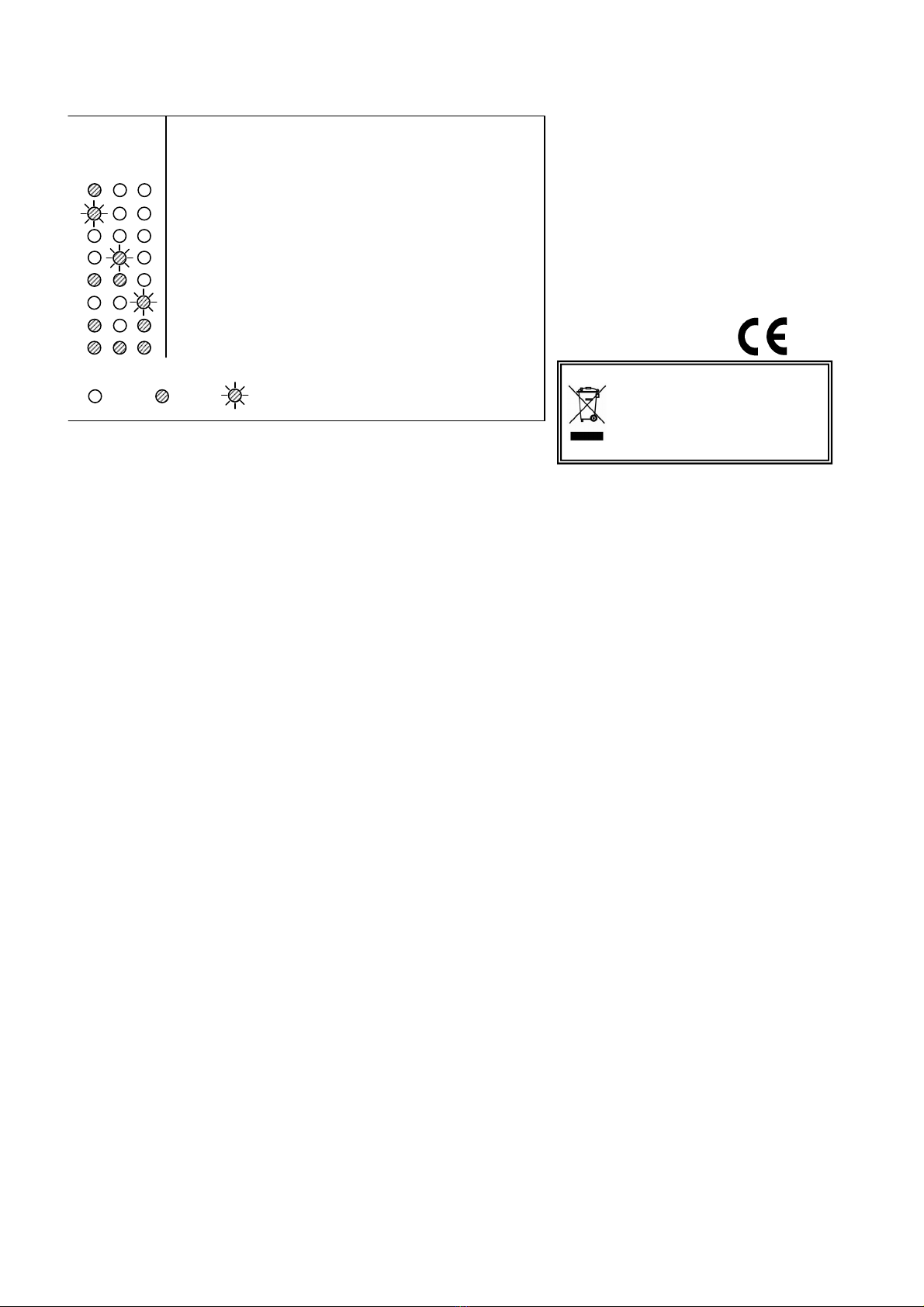

Beskrivning status indikeringsdioder
Av På Blinkande
Indikeringsdioder
GR
ÖN
GUL RÖD
Normal drift
Laddning pågår (batteritest inte möjligt under laddning)
Nätspänning borta, batteri ej anslutet eller laddningsfel
Batteritest
Batterifel
Ljuskälletest
Ljuskällefel
Batterifel och ljuskällefel

Honeywell Life Safety AS, Po. Box 3514, N-3007 Drammen, Norway
Asennus:
Asentaaksesi uppoasennusvalaisimen, kattorakenteeseen tulee tehdä Ø 70 mm upotusaukko. Varmista
valaisimen/valon oikea asennussuunta.
1: Avaa elektroniikkayksikön ruuvit A(akkutila) ja B(kytkentätila).
Avaa kansiosat.
2: Liitä akusto ja aseta akut akkutilaan. Aseta akkutilan kansi paikalleen ja lukitse ruuvilla (A) joka avattiin
kohdassa 1.
3: Kytke verkkosyöttö L (vaihejohdin), N(nollajohdin) ja PE (suojajohdin, ei pakollinen).
C1 ja C2 liittimet ovat dataliikennettä varten (lisätarvike elBus kortti) tai potentiaalivapaata
kosketintietoa varten (lisätarvikekortti). Kytkennän jälkeen tee vedonpoisto kaapelille nippusiteellä. Aseta
kytkentätilan kansi (B) ja lukitse ruuvilla joka avattiin kohdassa 1. Asenna elektroniikkayksikkö välitilaan ja
jatka asennusta.
4: Taivuta toinen jousi saadaksesi sen upotusaukon suulle.
5: Taivuta toinenkin jousi upotusaukon sisäpuolelle ja työnnä valaisinta ylös kunnes se on hyvin paikallaan.
6: Valaisin on nyt asennettuna paikallaan. TESTI painike sijaitsee valaisimen merkkivalojen vieressä.
Akun vaihto:
Katkaise verkkosyöttö, vedä valaisin rauhallisesti pois paikaltaan,
varo rungon jousia. Avaa akkutilan ruuvi (kohta 1, ruuvi A).
Ennen akun vaihtoa varmista että uusi akku on täysin vastaava kuin vanha.
Avaa akun liitin, poista vanha akusto, kytke uuden akun liitin ja aseta
akusto paikalleen. Aseta akkutilan kansi paikalleen sekä lukitse ruuvilla.
Aseta valaisin paikalleen sekä kytke verkkosähkö toimintaan.
Mitat:
Ova
LED
R
3
FI
5
4
6
1
B
A
2
L N C2 C1
Tärkeää, h
uomioitava mikäli
valaisimia asennetaan samalle
alueelle / samaan huonetilaan!!!
Välttääksesi samanaikaisen akkutestin,
kytke akut valaisimiin vähintään 1,5
min
u
utin välein.
Square Spot
Ø 70mm

T45965-B4
Huom.:
Mikäli verkkosähkö ei ole
liitettynä
kahteen
kuukauteen, valaisimen akku on irtikytkettävä.
Huom.:
Akun vaihdon yhteydessä tulee varmistua että
uusi akku vastaa täysin vanhan ominaisuuksia.
Akun vaihdon saa suorittaa sähköalan
ammattihenkilö.
OvaLED R Square Spot on itsetestaava akkuyksikkö turvavalaisin.
Automaattiset testitoiminnot
Valaisin suorittaa automaattisesti lyhyen testin 15 vuorokauden välein. Turvavalaisin valaisee lyhyen
ajan (n. 3 sekuntia), punainen merkkivalo vilkkuu testin ajan.
Valaisin suorittaa 6 kuukauden välein automaattisesti akkutestin. Testi kestää 60 minuuttia,
turvavalaisin valaisee ja keltainen merkkivalo vilkkuu testin ajan.
Manuaalinen testi
Valaisimen voi testata manuaalisesti mikäli sekä verkkosähkö ja akku on liitettynä.
Painamalla testipainiketta hetken (alle 5 sekuntia) valaisin suorittaa valonlähdetestin. Turvavalaisin
valaisee lyhyen ajan (n. 3 sekuntia), punainen merkkivalo vilkkuu testin ajan.
Painamalla testipainiketta yli 5 sekuntia (5-10 sek.) valaisin suorittaa akkutestin..
Tämä testi kestää 60 minuuttia ja se voidaan suorittaa vain kun akku on täysin ladattu (vihreä
merkkivalo päällä. Turvavalaisin valaisee ja keltainen merkkivalo vilkkuu testin ajan.
Vian /vikojen palautus
Paina testi painiketta yli 10 sekuntia poistaaksesi viat. Valaisin palautuu normaalitilaan.
Mikäli valaisimen toiminta-aika ei enää vastaa vaadittua, laitteen akku tulee vaihtaa uuteen (katso
”akun vaihto” edellisellä sivulla).
Tuotenumero:
2 0173
Valovoimakkuus: 156 lm
Käyttöjännite: 220-240VAC 50/60Hz
Turvavalaistusaika: Min 1 tunti
Akku: 4,8V / 1,2Ah NiMH
Akuston suojaus: Ylijännite ja syväpurkaus
Latausaika: 13 tuntia
Maks. ottoteho: 3W / 3,5VA
Käyttölämpötila: 5 - 40°C
Suhteellinen kosteus: Maks 5%
Paino: 435 g
Luokitus/Hyväksyntä: EN 605 8-2-22
IP20
Akuston käyttöikä 4 vuotta
Tekniset tiedot
FI
Huolehdi pakkaus
-
materiaalin,
tuotteen, ja lamppujen sekä
akkujen asianmukaisesta
kierrättämisestä.
Tuotetta ei saa hävittää
kotitalousjätteenä.
Merkkivalo
VIHREÄ
KELT. PUNAINEN
Normaali käyttö
Lataus (akkutesti ei ole mahdollinen latauksen aikana)
Verkkosähkö puuttuu, akkua ei kytketty tai latausvika
Akkutesti
Akkuvika
Valonlähdetesti
Valonlähdevika
Akkuvika ja valonlähdevika
Kuvaus
LED-merkkien kuvaus
Ei On Vilkkuu
