Honeywell kaltecSoft PW50AS User manual

Einbau-Anleitung • Installation Instructions • Notice d'installation
Installatie Instructies • Instrucciones de instalación
PW50AS/BS/CS
KaltecSoft
max.
min.
Anleitung zum späteren Gebrauch aufbewahren!
Keep instructions for later use!
Conserver la notice pour usage ultérieur!
Handleiding bewaren voor later gebruik!
¡Guardar estas Instrucciones para su uso futuro!
Wasserbehandlungsgerät
Water Softener
L’appareil de traitement de l’eau
Waterbehandelingsapparaat
Equipo de descalcificación de agua
EB-PW50AS/BS/CS Rev. E

www.honeywell.com 2 MU1H-1412GE23 R0910
D
1. Sicherheitshinweise
1. Beachten Sie die Einbauanleitung.
2. Benutzen Sie das Gerät
• bestimmungsgemäß
• in einwandfreiem Zustand
• sicherheits- und gefahrenbewusst.
3. Beachten Sie, dass das Gerät ausschließlich für den in
dieserEinbauanleitunggenanntenVerwendungsbereich
bestimmt ist. Eine andere oder darüber hinausgehende
Benutzung gilt als nicht bestimmungsgemäß.
4. Beachten Sie, dass alle Montage-, Inbetriebnahme,
Wartungs- und Justagearbeiten nur durch autorisierte
Fachkräfte ausgeführt werden dürfen.
5. Lassen Sie Störungen, welche die Sicherheit beein-
trächtigen können, sofort beseitigen.
2. Funktionsbeschreibung
Hartes oder mittelhartes Trinkwasser enthält viel Kalk, der
sich in den Rohren, Armaturen und Geräten ablagert und zu
irreparablen Schäden führen kann.
KaltecSoft basiert auf einem einfachen Austausch von Sal-
zen.
Die härtebildenden Magnesium- und Kalzium-Ionen werden
durch andere Ionenpaarungen ersetzt. Dazu wird dem Was-
serbehandlungsgerät ein spezielles Enthärtersalz zugeführt.
Die aus dem Trinkwasser entfernten Härtebildner gehen in
die Kanalisation.
3. Verwendung
4. Technische Daten
5. Varianten
6. Lieferumfang
Das Waserbehandlungsgerät besteht aus:
• Kabinett in modernem, platzsparendem Design
• Verzögerte mengengesteuerte elektronische Regenera-
tion
• Bedienfeld mit Statusanzeige
• Flasche mit monodispersem Ionentauscherharz
• Anschlussadapter, inkl. Bypassventil
• Externer Trafo; am Gerät selbst liegen nur 24V Schutz-
kleinspannung an
• Filterkombination FK06
7. Montage
7.1 Einbauhinweise
• Alle Arbeiten an der Trinkwasserinstallation dürfen nur
durch autorisiertes Fachpersonal ausgeführt werden
• Der Einbauort muss frostsicher und vor starker Hitze
geschützt sein
• Es muss ein Abwasseranschluss vorhanden sein, der
mit einem knickfreien Schlauch mit max. 2 m Höhendif-
ferenz und 5 m Entfernung vom Gerät erreicht wird
• Nach dem Einbau mussdie Uhrzeit und die Wasserhärte
am Gerät eingestellt und eine manuelle Regeneration
ausgelöst werden.
7.2 Montageanleitung
1. Rohrleitung gut durchspülen
2. Wasserbehandlungsgerät einbauen
• Durchflussrichtung beachten (Pfeilrichtung)
• Spannungs- und biegemomentfrei einbauen
3. Verbindung zu den Anschlüssen am Wasserbehand-
lungsgerät herstellen
4. Abwasserschlauch an Ablaufanschluss anschließen (In-
nen-ø Schlauch min. 13mm, 1/2").
Medium Wasser
Wassertemperatur 5-30°C
Betriebsdruck 2,0-8,0 bar
Umgebungstemperatur 2-40°C
Nenndruck PN 10
Nenndurchfluss (Δp=1,0 bar) 1,4 m3/h
Nenndurchfluss (Δp=1,8 bar) 1,8 m3/h
Rückspülen Max. (Δp=1,8 bar) 1,6 m3/h
Netzspannung (ext. Trafo)
Schutzkleinspannung 24 V
Leistungsaufnahme 2 W (während Behand-
lung)
Schutzklasse IP 22
Anschlussgröße 3/4" AG
Anschluss Abwasser 1/2" Schlauchtülle
Benennung Harzvolumen Abwasser,
Regenerationswasser
(l/Regeneration)
PW50-AS KaltecSoft 10 Liter 50
PW50-BS KaltecSoft 15 Liter 78
PW50-CS KaltecSoft 20 Liter 102
Beträgt der Eingangsdruck mehr als 8,0 bar, muss ein
Druckminderer vorgeschaltet werden!
Beträgt der Eingangsdruck mehr als 4 bar empfehlen
wir einen Druckminderer vor dem Wasserbehand-
lungsgerät einzubauen!
Um unwiderrufliche Beschädigungen am Wasserbe-
handlungsgerät zu vermeiden, müssen alle Schweiß-
und Lötarbeiten in unmittelbarer Nähe vor der Monta-
ge beendet sein!
Auf freien Auslauf achten!

MU1H-1412GE23 R0910 3 www.honeywell.com
D
8. Inbetriebnahme
8.1 Spülen und Entlüften
1. Wasserbehandlungsgerät in Stellung "Bypass" bringen
(Giffe waagerecht)
2. Hauptwasserversorgung öffnen
3. Kaltwasserhahn in der Nähe öffnen und Wasser laufen
lassen. Fremdkörper und Lötreste werden aus der Rohr-
leitung gespült
4. Wasserbehandlungsgerät in Stellung "Service" bringen
(Griffe senkrecht)
5. Wasserbehandlungsgerät entlüften, ca. 10 Minuten
6. Falls Bypass-Einheit tropft, nochmals öffnen und schlie-
ßen
7. Kaltwasserhahn schließen
8.2 Kabinett
1. Abdeckhaube und Salzdeckel abnehmen.
Solerohr bleibt geschlossen
2. Wasser von Hand in Kabinett füllen.
Wasserstand sollte ca. 3 cm betragen
3. Kabinett mit einem Sack Blocksalz für Enthärter
(gemäß DIN EN 973) auffüllen
8.3 Einstellung Uhrzeit
1. Netzstecker an Stromversorgung anschließen
o Stromversorgung muss Dauerspannung führen und
darf nicht mit einem Schalter gekoppelt sein
2. Uhrzeit mit Tasten und einstellen
o Uhr zählt schneller weiter, wenn Tasten und
gedrückt bleiben
8.4 Bestimmung Wasserhärte
1. Wasserbehandlungsgerät in Stellung "Bypass" bringen
(Giffe waagerecht)
2. An erster Entnahmestelle Wasserprobe entnehmen
3. Mit Härtemessbesteck Wasserhärte ermitteln
4. Wasserbehandlungsgerät in Stellung "Service" bringen
(Griffe senkrecht)
8.5 Einstellung Verschneidung
Die gewünschte Resthärte (Mischungsverhältnis zwischen
Rohwasser und Weichwasser) muss an der Verschneidung
eingestellt werden.
1. Entnahmestelle öffnen
2. Kappe von Verschneideknopf abziehen
3. Verschneidung einstellen
o Verstellgriff drehen, bis Messgerät die gewünschte
Resthärte (normalerweise: 6,0°dH) erreicht ist
4. Kappe auf Verschneideknopf aufsetzen
5. Entnahmestelle schließen
6. Wasserenthärter ist betriebsbereit
8.6 Berechnung Einstellwert der Kapazität
Die Kapazität muss am Wasserbehandlungsgerät aufgrund
der Wasserhärte mit einem Wert eingestellt werden und wird
wie folgt berechnet:
Beispiel 1:
Einstellwert = 28.000 : (24-8)
Einstellwert = 1.750
Beispiel 2:
Einstellwert = 42.000 : (19-5)
Einstellwert = 3.000
Die Inbetriebnahme muss in der nachstehenden Rei-
henfolge durchgeführt werden!
Bei nicht vollständiger Entlüftung kann es während
der Regeneration zur Geräuschentwicklung kommen,
die jedoch nach 2-3 Regenerationen verschwindet!
Warten bis die Solebildung ausreichend fortgeschrit-
ten ist (1h - 12h)!
Die Wasserhärte des Rohwasser kann beim zuständi-
gen Wasserwerk erfragt oder in der Hauptwasserver-
sorgung vor dem Wasserbehandlungsgerät mit einem
Härtemessbesteck ermittelt werden.
Trinkwasser sollte eine empfohlene Resthärte von
1,0 mmol/l (entspricht 6 °dH) haben! Der Natriumge-
halt im enthärteten Wasser steigt um je 8,2 mg/l pro
°dH entfernter Härte (um 46 mg/l je mmol/l entfernter
Härte) und darf den Grenzwert von 200 mg/l nicht
überschreiten!
Nicht überdrehen!
Stellung "max" Stellung "closed"
Bei Stellung "closed" wird dem enthärteten Wasser
kein Rohwasser zugemischt!
Einstellwert = Faktor F : (Rohwasser - Resthärte)
Faktor F +Abbildung 8.6
Wasserbehandlungsgerät PW50-AS
Faktor F für °dH 28.000
Wasserhärte Rohwasser 24 °dH
eingestellte Resthärte 8 ° dH
Wasserbehandlungsgerät PW50-BS
Faktor F für °dH 42.000
Wasserhärte Rohwasser 19 °dH
eingestellte Resthärte 5 ° dH

MU1H-1412GE23 R0910 4 www.honeywell.com
D
8.7 Einstellung Kapazität
1. Tasten und gleichzeitig 5 Sekunden drücken
2. Berechneter Einstellwert mit Tasten und ein-
geben
3. Taste dreimal drücken, um Einstellung zu spei-
chern
8.8 Manuelle Regeneration
1. Taste 5 Sekunden drücken
Manuelle Regeneration startet sofort
Erscheint im Display keine weiteren
Tasten drücken (Testmodus Hersteller)!
Zirka 10 Sekunden warten bis im Display wieder die
aktuelle Uhrzeit angezeigt wird!
Während der Regeneration wird über den Abwasser-
schlauch gespült!
Die Gesamtdauer aller 4 Regenerationsphasen be-
trägt:
ca. 52 min/PW50-AS
ca. 77 min/PW50-BS
ca. 102 min/PW50-CS
9. Betrieb

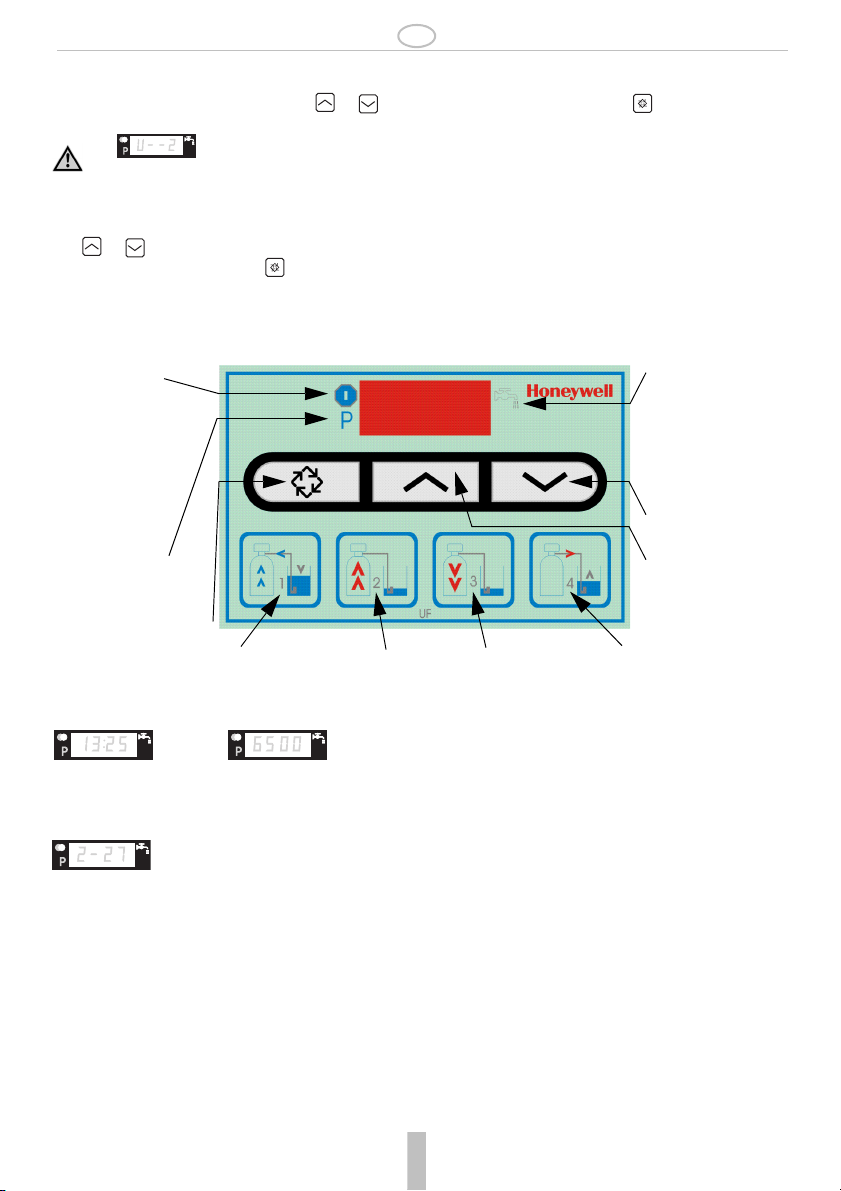

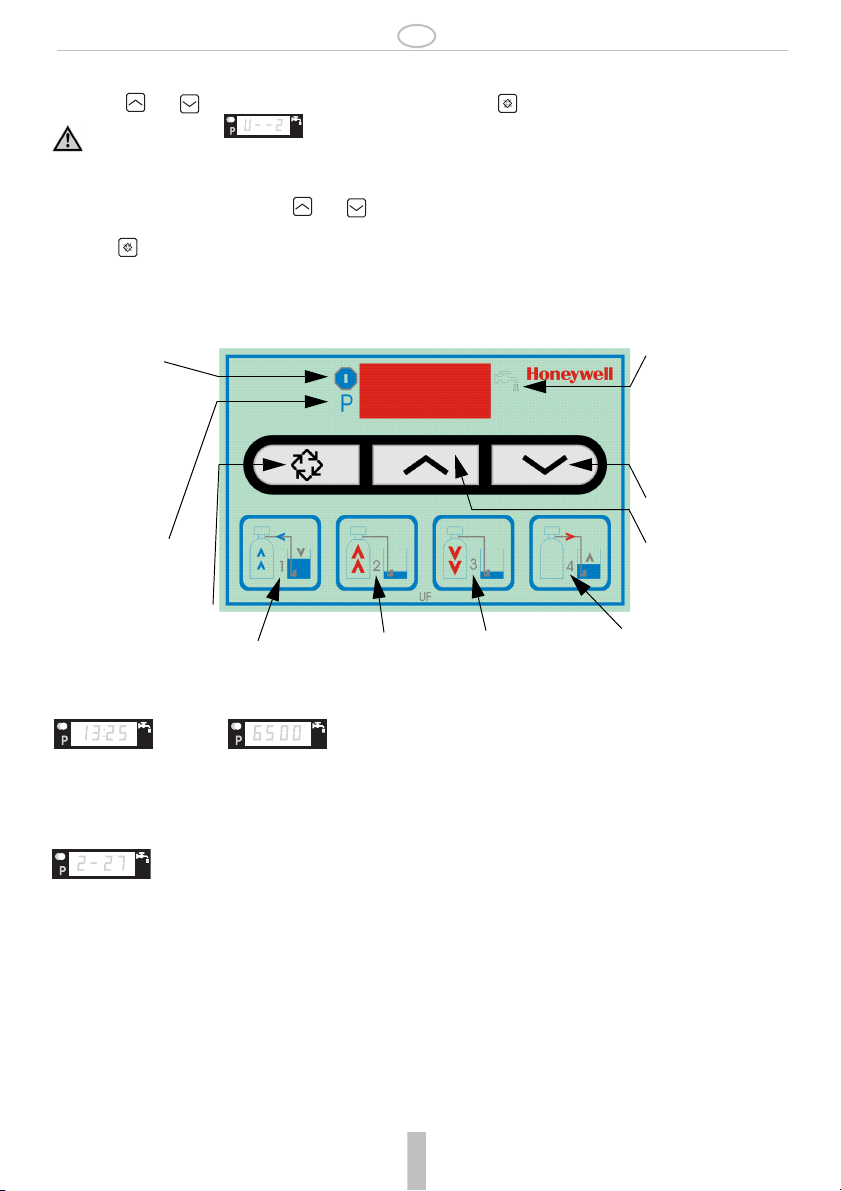

9.1 Bedientasten, Display und Kontrolllampen
9.2 Anzeige während Betrieb
Im Normalbetrieb wird abwechselnd die Uhrzeit und die Restkapazität angezeigt.
9.3 Anzeige während Regeneration
Während der Regeneration wird die aktive Regenerationsphase angezeigt. Neben der Phasennummer erscheint die Restlaufzeit
der aktiven Regenerationsphase. Nach Ablauf aller 4 Regenerationsphasen kehrt das Wasserbehandlungsgerät in den Normal-
betrieb zurück.
9.4 Funktion Bypass
9.4.1Stellung "Bypass"
In dieser Stellung wird das Rohwasser nicht enthärtet.
Das Rohwasser fließt über das Bypassventil durch den Anschlussadapter wieder zurück in die Trinkwasserversorgung.
9.4.2Stellung "Service"
In dieser Stellung wird das Rohwasser enthärtet und gemäß Einstellung des Einstellgriffs mit hartem Wasser verschnitten.
9.4.3Einfahrbetrieb
In den ersten 1-2 Wochen Laufzeit befindet sich ein fabrikneues Wasserbehandlungsgerätes im Einfahrbetrieb.
Während dieser Zeit kann es zu Geräuschentwicklung während Regeneration kommen, die aber nach
ca. 1-2 Wochen von selbst verschwinden.
Uhrzeit Restvolumen (Liter)
Regnereration Phase 2, Restlaufzeit 27 Minuten
Rückspülen
Besalzen und
langsames Vorwärtsspülen Vorwärtsspülen Vorratsbehälter füllen
Durchflussanzeige
Anzeige blinkt:
Durchfluss
Einstelltaste
Angezeigten Wert
nach unten ändern
Angezeigten Wert
nach oben ändern
Betriebsanzeige
Anzeige leuchtet:
Normalbetrieb
Anzeige blinkt:
Regeneration findet
zur eingestellten
Uhrzeit statt
(& Kapitel 9.2.2)
Programmierung
Steuerventil wird program-
miert (Kapitel 9.2)
Manuelle Regeneration

MU1H-1412GE23 R0910 5 www.honeywell.com
D
10. Einstellungen
10.1 Uhrzeit
1. Uhrzeit mit Tasten und einstellen
o Uhr zählt schneller weiter, wenn Tasten und
gedrückt bleiben
10.2 Steuerventil
10.2.1Kapazitäts-Einstellwert
1. Tasten und gleichzeitig 5 Sekunden drücken
2. Berechneter Einstellwert mit Tasten und ein-
geben
3. Taste einmal drücken, um in die nächste Einstel-
lung zu gelangen
10.2.2Zeitverzögerte volumengesteuerte Regeneration
Eine Regeneration wird zu der eingestellten Uhrzeit ausge-
löst, falls die verbliebene Kapazität nicht mehr für den nächs-
ten ganzen Tag ausreicht
1. Tasten und drücken um die Uhrzeit zu ändern.
2. Taste einmal drücken, um in die nächste Einstel-
lung zu gelangen
10.2.3Zwangsregeneration
1. Tasten und drücken um die Anzahl der Tage
zu ändern
2. Taste einmal drücken, um alle Änderungen zu
übernehmen
10.3 Manuelle Regeneration
Zwei Möglichkeiten zur manuellen Regeneration stehen zur
Verfügung
1. Möglichkeit
Taste 5 Sekunden drücken
Manuelle Regeneration startet sofort
2. Möglichkeit
Taste kurz drücken
Manuelle Regeneration startet zur eingestellten Uhrzeit
10.3.1Wechsel zur nächsten Regenerationsphase
1. Taste einmal drücken, um in die nächste Phase der
Regeneration zu gelangen
Befindet sich das Wasserbehandlungsgerät zwischen
zwei Phasen (Blinken der Phasenanzeige) hat das
Drücken der Taste keinen Einfluss
11. Stromausfall
11.1 Einstellungen
Die Uhrzeit muss nach einem Stromausfall neu eingegeben
werden (Kapitel 10.1.)
Alle Einstellungen des Steuerventils bleiben erhalten und
werden nach dem Wiederherstellen der Stromversorgung
wiederhergestellt
11.2 Allgemein
Es wird empfohlen, nach Wiederherstellung der Stromversor-
gung eine manuelle Regeneration zu starten (Kapitel 10.3)
12. Instandhaltung
12.1 Füllstand Blocksalz
1. Abdeckhaube vom Kabinett abnehmen
2. Salzdeckel vom Kabinett abnehmen
3. Füllstand im Kabinett überprüfen
4. Wenn Salzstand auf unter 10 cm abgefallen, Blocksalz
nachfüllen (Kapitel 8.2)
5. Salzdeckel aufsetzen
6. Abdeckhaube auf Kabinett aufsetzen
Eingabe: 24-Stunden-Modus
Uhrzeit
Alle Einstellungen am Steuerventil müssen in der
Checkliste eingetragen werden!
Fehlerhafte Änderungen in den Parametern können
zu erheblichen Sachschäden führen!
Um Änderungen in den Einstellungen für das Steuer-
ventil zu übernehmen, die Programmierung bis zum
Ende durchlaufen.
Weiter mit Taste !
Erscheint im Display keine weiteren
Tasten drücken (Testmodus Hersteller)!
Zirka 10 Sekunden warten bis im Display wieder die
aktuelle Uhrzeit angezeigt wird!
Im Betrieb bzw. Wasserverbrauch verringert sich die
Restkapazität von der eingestellten Menge bis zu
Null.
Restvolumen 530 Liter Restvolumen 0 Liter
Werksseitig auf 02:00 Uhr eingestellt!
Eingabe: 24-Stunden-Modus
Uhrzeit Regeneration
Ist die zwischen zwei Regenerationen programmierte
Anzahl der Tage erreicht, wird eine Zwangsregenera-
tion zu der eingestellten Uhrzeit ausgelöst. Die
Zwangsregeneration wird unabhängig vom Restvolu-
men ausgelöst.
Werksseitig auf 7 Tage eingestellt!
Eingabe: OFF bis 99 Tage
Zwangsregeneration
LED Betriebsanzeige blinkt
Regelmäßig (z.B. wöchentlich) prüfen

MU1H-1412GE23 R0910 6 www.honeywell.com
D
12.2 Wartung
Gemäß europäischer und nationaler Normen (z.B.
DIN 1988 Teil 8) sind regelmäßige Wartungsmaßnahmen
durchzuführen. Honeywell bietet hierfür geeignete Wartungs-
sets an
12.3 Reinigung
1. Wasserbehandlungsgerät in Stellung "Bypass" bringen
(Giffe waagerecht)
2. Abdeckhaube vom Kabinett abnehmen
3. Salzdeckel von Kabinett abnehmen
4. Solerohr innen und außen auf Verschmutzung und Salz-
ablagerungen überprüfen
5. Mit Wasser und Tuch innen und außen reinigen
6. Kabinett innen und außen auf Verschmutzung und Salz-
ablagerungen überprüfen
7. Mit Wasser und Tuch innen und außen reinigen
8. Salzdeckel aufsetzen
9. Abdeckhaube auf Kabinett aufsetzen
10. Wasserbehandlungsgerät in Stellung "Service" bringen
(Griffe senkrecht)
13. Entsorgung
• Kabinett aus hochwertigem Kunststoff
• Druckbeaufschlagte Teile aus glasfaserverstärktem
Kunststoff
• Soleberührte Teile aus Noryl
Wartungsarbeiten dürfen nur von qualifiziertem Fach-
personal ausgeführt werden!
Anlage für Einfamilienhäuser
Intervall: jährlich
Anlage für Mehrfamilienhäuser, öffentliche Einrich-
tungen
Intervall: alle 6 Monate
Intervall: halbjährlich (abhängig von den örtlichen Be-
dingenungen)
Durchführung durch ein Installationsunternehmen.
Durchführung durch den Betreiber
Zum Reinigen der Kunststoffteile keine lösungsmittel-
haltigen Reinigungsmittel benutzen!
Es dürfen keine Reinigungsmittel in die Umwelt oder
Kanalisation gelangen!
Die örtlichen Vorschriften zur ordnungsgemäßen Ab-
fallverwertung bzw. Beseitigung beachten!
14. Störungen / Fehlersuche
Störung Ursache Behebung
Keine Wasserversorgung zum Gerät Absperrarmatur in Umgehungsleitung (By-
pass) nicht ganz oder gar nicht geöffnet.
Absperrarmatur vollständig öffnen
Rohrleitung der Trinkwasserversorgung
verkalkt oder verstopft
Rohrleitung reinigen oder ersetzen
Gerät regeneriert nicht Durchflussmesser defekt Durchflussmesser überprüfen ggf. ersetzen
(KD*)
Falsche Einstellungen am Steuerventil Einstellungen Steuerventil überprüfen
Wasserzähler verschmutzt oder defekt Wasserzähler reinigen ggf. ersetzen (KD*)
Interne elektrische Verkabelung defekt Interne elektrische Verkabelung überprüfen
(KD*)
Technische Kundenberatung anrufen
Anschlussleitungen falsch angeschlossen Anschlussleitungen richtig anschließen
Steuerkopf defekt Technische Kundenberatung anrufen
Keine Anzeige im Display Stromversorgung unterbrochen Stromversorgung überprüfen (Netzstecker,
Sicherung)
Steuerkopf defekt Technische Kundenberatung anrufen
Falsche Uhrzeit wird im Display ange-
zeigt
Gerät hatte Stromausfall Uhrzeit einstellen
Behälter läuft über Interne Verrohrung verschmutzt oder un-
dicht
Verrohrung überprüfen (KD*)
Schwimmerventil defekt Schwimmerventil überprüfen (KD*)

MU1H-1412GE23 R0910 7 www.honeywell.com
D
*KD = Kundendienst
Unzureichende Funktion Gerät nicht entlüftet Gerät entlüften
Gerät in Stellung "Bypass" Gerät in Stellung "Service" bringen
Falsche Einstellungen am Steuerventil Einstellungen Steuerventil überprüfen
Vorratsbehälter fast oder ganz leer Füllstand Salz überprüfen
Falsches Blocksalz Blocksalz für Enthärter EN 973 verwenden
Verschneidung falsch eingestellt Verschneideventil und Mischungsverhältnis
überprüfen
Steuerventil verschmutzt oder defekt Steuerventil reinigen oder ggf. Steuerkopf
ersetzen (KD*)
Einstellungen Steuerventil überprüfen
Ständige Regeneration Steuerkopf defekt Technische Kundenberatung anrufen
Falsche Einstellungen am Steuerventil Einstellungen Steuerventil überprüfen
Keine Soleansaugung Falsche Einstellungen am Steuerventil Einstellungen Steuerventil überprüfen
Soleansaugung undicht Soleansaugung austauschen
Abwasserschlauch verstopft Abwasserschlauch reinigen ggf. ersetzen
Min. Betriebsdruck nicht vorhanden Min. Betriebsdruck 2,0 bar
Ständiger Ablauf im Abwasser-
schlauch
Zu hoher Gegendruck im Abwasser-
schlauch
Abwasserschlauch reinigen ggf. ersetzen
Steuerkopf defekt Technische Kundenberatung anrufen
Hoher Salzverbrauch Falsche Einstellungen am Steuerventil Einstellungen Steuerventil überprüfen
Verschneidung falsch eingestellt Verschneideventil und Mischungsverhältnis
überprüfen
Zu viel Wasser im Vorratsbehälter Störung "zuviel Wasser im Vorratsbehälter"
Kein oder zu wenig Salzverbrauch Falsche Einstellungen am Steuerventil Einstellungen Steuerventil überprüfen
Verschneidung falsch eingestellt Verschneideventil und Mischungsverhältnis
überprüfen
Soleleitung verschmutzt Soleleitung reinigen
Bypass ist geschlossen Bypass öffnen
Salzhaltiges Wasser Min. Betriebsdruck nicht vorhanden Min. Betriebsdruck 2,0 bar
Falsche Einstellungen am Steuerventil Einstellungen Steuerventil überprüfen
Soleventil verschmutzt oder defekt Soleventil reinigen ggf. ersetzen (KD*)
Steuerkopf defekt Technische Kundenberatung anrufen
Zu hoher Differenzdruck am Gerät Gerät zu klein ausgelegt Technische Kundenberatung anrufen
Verschneidung zu weit geschlossen Verschneideventil und Mischungsverhältnis
überprüfen
Verringerung vom Wasserdruck /
langsam nachlassende Wirksamkeit
Rohrleitung der Trinkwasserversorgung
verkalkt oder verstopft
Rohrleitung reinigen oder ersetzen
Steuerventil verschmutzt oder defekt Steuerventil reinigen oder ggf. Steuerkopf
ersetzen (KD*)
Wasserzähler verschmutzt oder defekt Wasserzähler reinigen ggf. ersetzen (KD*)
Zunehmende Eisenablagerung im Harz Harz austauschen (KD*)
Zu viel Wasser im Vorratsbehälter Soleleitung verschmutzt Soleleitung reinigen
Abwasserschlauch verstopft Abwasserschlauch reinigen ggf. ersetzen
Falsche Einstellungen am Steuerventil Einstellungen Steuerventil überprüfen
Soleventil verschmutzt oder defekt Soleventil reinigen ggf. ersetzen (KD*)
Störung Ursache Behebung

www.honeywell.com 8 MU1H-1412GE23 R0910
GB
1. Safety Guidelines
1. Follow the installation instructions.
2. Use the appliance
• according to its intended use
• in good condition
• with due regard to safety and risk of danger.
3. Note that the appliance is exclusively for use in the ap-
plications detailed in these installation instructions. Any
other use will not be considered to comply with require-
ments and would invalidate the warranty.
4. Please take note that any assembly, commissioning,
servicing and adjustment work may only be carried out
by authorized persons.
5. Immediately rectify any malfunctions which may influ-
ence safety.
2. Functional description
Hard or medium-hard drinking water contains large amounts
of lime, which can deposit in pipes, fittings and devices and
result in irreparable damages.
KaltecSoft is based on the simple exchange of minerals. Cal-
cium and magnesium is replaced by sodium, thus preventing
additional scale build up.
3. Application
4. Technical data
5. Options
6. Scope of delivery
The water softener consists of:
• Cabinet in modern, space-saving design
• Electronic regeneration system controlled by volume
• Control panel with status indicator
• Bottle with monodisperse ion exchanger
• Connector adapter, incl. Bypass valve
• External transformer; the device is only fed with a protec-
tive low voltage of 24 V
• Filter combination FK06
7. Assembly
7.1 Installations Guidelines
• All works should only be carried out by a qualified person
• Ensure that installation is not subject to freezing or
extreme heat
• A drain connection within five meters distance or two
meters height must be available. The drain hose must
not be kinked in any way as this will lead to an overflow
of the device
• After the device has been installed, the time and the
water hardness should be set on the appliance and a
manual regeneration be initiated
7.2 Assembly instructions
1. Thoroughly flush pipework
2. Install the water conditioning device
• Note flow direction (indicated by arrow)
• Install without tension or bending stresses
3. Connect the water conditioning device
4. Connect the sewerage tube to the discharge connection
(inner tube ø min. 13 mm, 1/2")
Medium Water
Water temperature 5-30°C
Operating pressure 2,0-8,0 bar
Ambient temperature 2-40°C
Nominal pressure PN 10
Nominal flow rate (Δp=1,0 bar) 1,4 m3/h
Nominal flow rate (Δp=1,8 bar) 1,8 m3/h
Reverse rinsing max. (Δp=1,8 bar) 1,6 m3/h
Supply voltage (ext. transformer) 230 V / 50 Hz
Protective extra low voltage 24 V
Power consumption 2 W (during treatment)
Protection class IP 22
Connection size 3/4" external
Connection sewerage 1/2" hose nozzle
Type Resin volume (l) Waste water,
regeneration water
(l/regeneration)
PW50-AS KaltecSoft 10 litres 50
PW50-BS KaltecSoft 15 litres 78
PW50-CS KaltecSoft 20 litres 102
If the supply pressure exceeds 8.0 bar, a pressure re-
ducer has to be connected!
If the supply pressure exceeds 4 bar, it is recommend-
ed to fit a pressure reducer upstream the device.
In order to avoid irreversible damages to the water
conditioning device, all welding and soldering work in
the immediate vicinity has to be completed prior to as-
sembly!
Make sure the seal is fitted properly!

MU1H-1412GE23 R0910 9 www.honeywell.com
GB
8. Commissioning
8.1 Flush and Deaerate
1. Set the water conditioning device to "Bypass"
(handles to position cross)
2. Open the main water supply
3. Open the nearest cold water tap and allow the water to
run. Impurities and soldering remains are flushed out of
the pipework
4. Set the water conditioning device to "Service"
(handles to position straight)
5. Deaerate the water conditioning device, flush device for
approx. 10 minutes
6. Should the bypass unit be dripping, open and close
again
7. Close the cold water tap
8.2 Cabinet
1. Remove covering cap and salt lid. The brine tube
remains closed
2. Manually fill water into the cabinet
The water level should be approx. 3 cm
3. Fill up the cabinet with a bag of block salt for softeners
(according to DIN EN 973)
8.3 Time Setting
1. Connect the mains plug to the power supply
o The power supply has to conduct continuous opera-
ting voltage and should not be connected to a switch
2. Set the time via the and buttons
o The clock runs quicker when the and but-
tons are held pressed
8.4 Determining Water Hardness
1. Set the water conditioning device to "Bypass"
(handles to position cross)
2. Take a water sample at the first draw-off station
3. Determine the water hardness via a hardness measuring
instrument
4. Set the water conditioning device to "Service"
(handles to position straight)
8.5 Blending Setting
The desired residual hardness (mixing ratio between raw wa-
ter and soft water) has to be set at the blending
1. Open sampling point
2. Remove cover from adjustment knob
3. Set blending
o Turn adjuster knob until the desired hardness is rea-
ched (recommended: 100 ppm)
4. Fit cover to adjustment knob
5. Close sampling point
6. The water conditioning device is ready for operation
8.6 Calculating the Set Value for capacity
A value for the capacity has to be set at the water conditioning
device according to the water hardness, and is calculated as
follows:
Example 1:
Set value = 28.000 : (24-8)
Set value = 1.750
Example 2:
Set value = 42.000 : (19-5)
Set value = 3.000
Commissioning has to take place in the following or-
der!
Noise development can occur during regeneration
due to incomplete deaerating. However, this will dis-
appear after 2-3 regenerations!
Wait until the brine formation is sufficient
(1h - 12h)!
The raw water hardness can be requested from the
responsible waterworks or determined via a hardness
measuring instrument in themain water supply in front
of the water conditioning device.
It is recommended that drinking water keeps a resid-
ual hardness of 1.0 mmol/l (equals 100 ppm
CaCO3 or 6°dH)! The sodium content of the sof-
tened drinking water increases by 0.46 mg/l per ppm
removed hardness (by 46 mg/l per mmol/l removed
hardness), and must not exceed the limit value of
200 mg/l!
o Do not turn in too far!
Position "max" Position "closed"
In position "closed" no untreatedwater added to the
soft water!
Set value = Factor F : (Raw water - Residual Hardness)
Factor F +Figure 8.6
Water conditioning device PW50-AS
Factor F for °dH unit 28.000
Raw water hardness 24 °dH
set residual hardness 8 ° dH
Water conditioning device PW50-BS
Factor F for °dH unit 42.000
Raw water hardness 19 °dH
set residual hardness 5 ° dH

MU1H-1412GE23 R0910 10 www.honeywell.com
GB
8.7 Capacity Setting
1. Simultaneously press the and buttons for 5 se-
conds
2. Enter the calculated set value via the and but-
tons
3. Press the button three times to save the setting
8.8 Manual Regeneration
Press the button 5 seconds
Manual regeneration starts immediately
If is displayed, press no further but-
tons (test mode manufacturer)!
Wait for approx. 10 seconds until the current time is
redisplayed!
Flushing takes place via the drain tube during regener-
ation!
The total time required for all 4 regeneration phases is:
approx. 52 min/PW50-AS
approx. 77 min/PW50-BS
approx. 102 min/PW50-CS
9. Operation
9.1 Control Buttons, Display and Indicators
9.2 Display during Operation
During normal operation the time and residual capacity are displayed alternately
9.3 Display during Regeneration
During regeneration the active regeneration phase is displayed. In addition to the phase number the remaining time of the active
regeneration phase is also displayed. After all 4 regeneration phases have been completed, the water conditioning device returns
to normal operation
9.4 "Bypass" function
9.4.1"Bypass" position
In this position the raw water is not softened
The raw water runs, via the bypass valve, through the connection adaptor back into the drinking water supply
9.4.2"Service" position
In this position the raw water is softened and blended with hard water as to the setting of the blending adjuster
9.4.3Start-Up operation
For the first 1-2 week running period the brand-new water conditioning device is in start-up operation
During this period noise development can occur during regeneration but will automatically disappear after approx. 1-2 weeks
Time Residual volume (litre)
Regnereration Phase 2, Remaining time 27 Minutes
Reverse rinseBrining and slow rinse Rapid rinse Brine refill
Flow indicator
Display flashing:
Water flow
Setting buttons
Set value
downwards
Set value
upwards
Service indicator
Display on:
Valve in service
Display flashing:
Regeneration on set time
(& Chapter 9.2.2)
Program indicator
Program mode entered
(Chapter 9.2)
Regeneration button

MU1H-1412GE23 R0910 11 www.honeywell.com
GB
10. Settings
10.1 Time
4. Set the time via the and buttons
o The clock runs quicker when the and but-
tons are held pressed
10.2 Control valve
10.2.1Capacity setting
1. Simultaneously press the and buttons for 5 se-
conds
2. Enter the calculated set value via the and but-
tons
3. Press the button once to go to the next setting
10.2.2Time-delayed, volume-controlled regeneration
Regeneration is triggered at the set time if the remaining ca-
pacity does not suffice for the next full day
1. Press the and buttons to change the time
2. Press the button once to go to the next setting
10.2.3Forced regeneration
1. Press the and buttons to change the number
of days
2. Press the button once to accept all the changes
10.3 Manual Regeneration
There are two manual regeneration possibilities available
1. Possibility
Press the button 5 seconds
Manual regeneration starts immediately
1. Possibility
Briefly press the key
Manual regeneration starts at the set time
10.3.1Change to the next regeneration phase
1. Press the button once to go to the next regenerati-
on phase
If the water conditioning device is in between two phases
(phase display flashes), pressing the button has no ef-
fect
11. Power Failure
11.1 Settings
The time has to be reentered after a power failure
(Chapter 10.1)
All the control valve settings remain and are restored once the
power supply has been reconnected
11.2 General Information
After the power supply has been reconnected, it is recom-
mended to start a manual regeneration (Chapter 10.3)
12. Maintenance
12.1 Block Salt Level
1. Remove the covering cap from the cabinet
2. Remove the salt lid from the cabinet
3. Check the level in the cabinet
4. If the salt level has fallen below 10 cm, Refill block salt
(Chapter 8.2)
5. Attach the salt lid
6. Replace the covering cap on the cabinet
Input: 24-hour mode
Time
All settings at the control valve have to be entered in
the check list!
Incorrect parameter changes can lead to substantial
property damages!
In order to accept changes for the control valve set-
tings, run the programming until the end.
Proceed with the button!
If is displayed, press no further but-
tons (test mode manufacturer)!
Wait for approx. 10 seconds until the current time is
redisplayed!
In operation or water consumption the residual capac-
ity is reduced from the set amount to zero.
Residual volume 530 litres Residual volume 0 litres
Set to 02:00 a.m. at the factory!
Input: 24-hour mode
Time regeneration
If the programmed number of days between two re-
generations has been reached, a forced regeneration
is triggered at the set time. The forced regeneration is
triggered irrespective of the residual volume.
Set to 7 days at the factory!
Input: OFF up to 99 days
Forced regeneration
Operating display flashes
To be checked frequently (e.g. weekly).

MU1H-1412GE23 R0910 12 www.honeywell.com
GB
12.2 Mainten0910ance
According to European and national standards, regular main-
tenance measures must be taken. Honeywell provides suita-
ble maintenance kits
12.3 Cleaning
1. Set the water conditioning device to "Bypass"
(handles to position cross)
2. Remove the covering cap from the cabinet
3. Remove the salt lid from the cabinet
4. Check the inner and outer brine tube for contamination
and salt deposits
5. Clean the inner and outer parts with water and a cloth
6. Check the inner and outer cabinet for contamination and
salt deposits
7. Clean the inner and outer parts with water and a cloth
8. Attach the salt lid
9. Replace the covering cap on the cabinet
10. Set the water conditioning device to "Service"
(handles to position straight)
13. Disposal
• Cabinet made of high-quality plastic material
• All components subject to pressure in glass-fibre-rein-
forced plastics
• All components to brine in Noryl
Maintenance work should only be carried out be qual-
ified staff!
Device for single-family houses
interval: annually
Device for apartment blocks, public institutions
interval: every 6 months
Interval: every 6 months (depending on local condi-
tions)
To be carried out by an installation company
• To be carried out by the operator
Do not use cleaning agents that contain solvents when
cleaning the plastic parts!
Detergents must not be allowed to enter the environ-
ment or the sewerage system! Observe the local requirements regarding correct
waste recycling/disposal!
14. Troubleshooting
Problem Cause Remedy
No water supply to the device Shut-off device in the bypass is not open or
only partially open
Open shut off valve fully
Pipework of the drinking water supply is
calcified or blocked
Clean or replace the pipework
Device does not regenerate Flow meter is defective Check and, if necessary, replace the flow
meter (CS*)
Incorrect settings at the control valve Check the control valve settings
Water meter is contaminated or defective Clean and, if necessary, replace water me-
ter (CS*)
Internal electric cabling is defective Check internal electric cabling (CS*)
Call Technical Customer Service
Wrong connection of connecting hoses Connect the flexible connection lines cor-
rectly
Control head is defective Call Technical Customer Service
Nothing is displayed Power supply has been interrupted Check power suppy (mains plug, fuse)
Control head is defective Call Technical Customer Service
Incorrect time is displayed Power failure occurred Set the time
Tank overflows Internal pipework is contaminated or leak-
ing
Check pipework (CS*)
Float valve is defective Check float valve (CS*)

MU1H-1412GE23 R0910 13 www.honeywell.com
GB
*CS = Customer Service
Insufficient function Device not deaerated Deaerate device
Device is in "Bypass" position Set device to "Service" position
Incorrect settings at the control valve Check the control valve settings
Storage tank is almost or completely empty Check salt level
Wrong block salt Use block salt for softeners DIN EN 973
Blending has been set incorrectly Check blending valve and mixing ratio
Control valve is contaminated or defective Clean control valve or, if necessary, replace
control head (CS*)
Check the control valve settings
Permanent regeneration Control head is defective Call Technical Customer Service
Incorrect settings at the control valve Check the control valve settings
No brine intake Incorrect settings at the control valve Check the control valve settings
Brine tube is leaking Replace brine tube
Drain tube is blocked Clean and, if necessary, replace drain tube
Min. operating pressure not available Min. operating pressure is 2.0 bar
Permanent discharge into sewerage
tube
Back pressure in drain tube is too high Clean and, if necessary, replace sewerage
tube
Control head is defective Call Technical Customer Service
High salt consumption Incorrect settings at the control valve Check the control valve settings
Blending has been set incorrectly Check blending valve and mixing ratio
Too much water in the storage tank Fault "too much water in the storage tank"
No or insufficient salt consumption Incorrect settings at the control valve Check the control valve settings
Blending has been set incorrectly Check blending valve and mixing ratio
Brine tube is contaminated Clean brine tube
Bypass is closed Open Bypass
Saline water Min. operating pressure not available Min. operating pressure is 2.0 bar
Incorrect settings at the control valve Check the control valve settings
Brine valve is contaminated or defective Clean and, if necessary, replace brine valve
(CS*)
Control head is defective Call Technical Customer Service
Differential pressure at the device is
too high
Construction of the device is too small Call Technical Customer Service
Blending has been closed too widely Check blending and mixing ratio
Water pressure reduction / slowly de-
creasing effectiveness
Pipework of the drinking water supply is
calcified or blocked
Clean or replace the pipework
Control valve is contaminated or defective Clean control valve or, if necessary, replace
control head (CS*)
Water meter is contaminated or defective Clean and, if necessary, replace water me-
ter (CS*)
Increasing iron deposit in the resin Exchange resin (CS*)
Too much water in the storage tank Brine tube is contaminated Clean brine tube
Drain tube is blocked Clean and, if necessary, replace drain tube
Incorrect settings at the control valve Check the control valve settings
Brine valve is contaminated or defective Clean and, if necessary, replace brine valve
(CS*)
Problem Cause Remedy

www.honeywell.com 14 MU1H-1412GE23 R0910
F
1. Consignes de sécurité
1. Suivre les indications de la notice de montage.
2. En ce qui concerne l'utilisation de l'appareil
• Utiliser cet appareil conformément aux données du
constructeur
• Maintenir l'appareil en parfait état
• Respectez les consignes de sécurité
3. Il faut noter que cet équipement ne peut être mis en oeu-
vre que pour les conditions d'utilisation mentionnées
dans cette notice. Toute autre utilisation, ou le non re-
spect des conditions normales d'utilisation, serait consi-
dérée comme non conforme.
4. Observer que tous les travaux de montage, de mise en
service, d'entretien et de réglage ne pourront être effec-
tués que par des spécialistes autorisés.
5. Prendre des mesures immédiates en cas d'anomalies
mettant en cause la sécurité.
2. Description fonctionnelle
L'eau potable calcaire ou de dureté moyenne contient une
quantité importante de calcaire qui peut se déposer dans les
canalisations, les robinetteries et les équipements, provo-
quant ainsi des dommages irréparables.
KaltecSoft se base sur un échange simple de sels.
Les ions calcaires, responsables de la dureté, sont remplacés
par d'autres ions non incrustants. Lorsque le conditionneur
est saturé, il se régénère automatiquement par l'injection
d'une solution de chlorure de sodium. Le calcaire et autres
impuretés sont alors rejetés à l'égout.
3. Mise en oeuvre
4. Caractéristiques
5. Variantes
6. Contenu de la livraison
L’appareil de traitement de l’eau est constitué de:
• Réservoir peu encombrant à design moderne
• Régénération électronique à quantité contrôlée retardée
• Touches de commande avec indicateur d'état
• Bouteille avec échangeur d'ions monodispersé
• Raccord adaptateur, avec robinet de dérivation compris
• Transformateur externe; l'appareil lui-même est
alimenté par 24 V (basse tension de protection)
• Combinaison de filtre FK06
7. Montage
7.1 Dispositions à prendre
• Tous les travaux effectués sur l’installation d'eau potable
ne doivent être exécutés que par un personnel qualifié
autorisé
• Le lieu du montage doit être à l’abri du gel et de la
chaleur torride
• Un raccord à l'égout doit être disponible à une distance
de 5 m de l'appareil et avec une différence de niveau de
2 m maxi, permettant de poser un tuyau flexible sans pli
entre l'appareil et le raccord.
• Après l’installation, l’heure et la dureté de l’eau doivent
être réglées sur l’appareil et une régénération manuelle
doit être déclenchée
7.2 Instructions de montage
1. Bien rincer la conduite
2. Monter l'appareil de traitement de l'eau
• Veillez à la direction de l'écoulement (direction de la
flèche)
• Effectuer le montage en évitant les coudes et les
tensions dans le circuit
o Réaliser les connexions avec les raccords présents
sur l'appareil de traitement de l'eau
3. Raccorder le flexible vers l'égout, au raccord correspon-
dant (ø intérieur du flexible min. 13 mm, 1/2")
Fluide Eau
Température de l’eau 5-30°C
Pression de service 2,0-8,0 bars
Température ambiante 2-40°C
Pression nominale PN 10
Débit nominal (Δp=1,0 bar) 1,4 m3/h
Débit nominal (Δp=1,8 bar) 1,8 m3/h
Rétro-lavage max. (Δp=1,8 bar) 1,6 m3/h
Tension de secteur (transformateur ext.)
Basse tension de protection 24 V
Puissance absorbée 2 W (durant le traite-
ment)
Classe de protection IP 22
Dim. raccord 3/4" AG
Raccordement effluents Embout à olive 1/2"
Désignation Volume
de résinen
eau de régénération
(l/régénération)
PW50-AS KaltecSoft 10 litres 50
PW50-BS KaltecSoft 15 litres 78
PW50-CS KaltecSoft 20 litres 102
Si la pression d'alimentation est supérieure à 8,0
bars, il est impératif de monter un détendeur de pres-
sion en amont !
Si la pression d'alimentation est supérieure à 4 bars,
il est conseillé de monter un détendeur de pression
avant le conditionneur!
Afin d'éviter des dommages irréparablessur l'appareil
de traitement de l'eau, tous les travaux de soudage et
de brasage effectués à proximité immédiate doivent
être achevés avant le montage !
Veillez à ce que le joint soit bien fixé !

MU1H-1412GE23 R0910 15 www.honeywell.com
F
8. Mise en service
8.1 Rinçage et désaérage
1. Mettre le conditionneur de l'eau en position "bypass"
(poignées à l’horizontale)
2. Ouvrir l'alimentation d'eau principale.
3. Ouvrir un robinet d'eau froide à proximité et laisser cou-
ler l'eau. Les corps étrangers et les restes de brasage
sont alors rincés hors de la conduite.
4. Mettre l'appareil de traitement de l'eau en position "ser-
vice" (poignées à la verticale)
5. Purger l'air présent dans le conditionneur, rincer l'ap-
pareil environ 10 minutes
6. En cas de gouttes s'écoulant par le by-pass, ouvrir et fer-
mer encore une fois
7. Refermer le robinet d'eau froide
8.2 Remplir le bac
1. Retirer le capot et le couvercle du réservoir de sel. Le
tuyau de saumure reste fermé
2. Remplir le bac d'eau manuellement
Le niveau d'eau doit être de 3 cm environ
3. Verser un sac de sel en pastilles pour adoucisseurs
(conforme à la norme EN 973) dans le bac
8.3 Régler de l’heure
1. Raccorder la fiche secteur à l'alimentation électrique
o L'alimentation électrique doit avoir une tension per-
manente et ne doit pas être commandée par un inter-
rupteur.
2. Régler l'heure à l'aide des touches et
o Maintenir les touches et enfoncées pour fai-
re défiler l'affichage de l'heure plus rapidement
8.4 Déterminer la dureté de l’eau
1. Mettre le conditionneur de l'eau en position "bypass"
(poignées à l’horizontale)
2. Prélever un échantillon d'eau au premier point de prélè-
vement.
3. Déterminer la dureté de l'eau à l'aide du dispositif de
contrôle de dureté.
4. Mettre l'appareil de traitement de l'eau en position "ser-
vice" (poignées à la verticale)
8.5 Réglage de la dureté résiduelle
Il faut régler la dureté résiduelle souhaitée (rapport de mélan-
ge entre l'eau brute et l'eau douce) au niveau du dispositif de
la vis pointeau de mélange
1. Ouvrir au point de prélèvement
2. Retirer le capuchon du bouton de coupe
3. Régler le mélange
o Tourner la poignée de réglage jusqu'à ce que la dure-
té résiduelle souhaitée (normalement 10 °f ou 6 °dH)
soit atteinte
4. Mettre le capuchon sur le bouton de coupe
5. Refermer le point de prélèvement
6. Le conditionneur est opérationnel
8.6 Calcul de la valeur de réglage de capacité
La capacité doit être réglée au niveau du conditionneur par
une valeur calculée comme suit:
Exemple 1:
Valeur réglée = 28.000 : (24-8)
Valeur réglée = 1.750
Exemple 2:
Valeur réglée = 42.000 : (19-5)
Valeur réglée = 3.000
La mise en service doit être effectuée dans l'ordre in-
diqué ci-dessous !
Si la purge d'air n'a pas été complète, il peut se pro-
duire des bruits pendant la régénération, lesquels dis-
paraissent toutefois après 2 ou 3 régénérations.
Attendre que la saumure soit suffisamment
formée (1h - 12h) !
Pour connaître la dureté de l'eau brute, contacter vot-
re société de distribution d'eau ou déterminez la dure-
té avec une trousse de mesure de la dureté avant le
conditionneur
Une dureté résiduelle peut être maintenue, il est re-
commandé que l'eau potable garde, par exemple, une
dureté résiduelle de 1.0 mmol/l (correspond à 10 °f ou
6 °dH). La teneur en sodium de l'eau potable adoucie
augmente de 4.6 mg/l par °f eliminé (de 46 mg/l par
mmol/l de dureté eliminée) et ne doit pas dépasser le
seuil de 200 mg/l !!
o Ne pas tourner plus loin!
Position "maxi" Position "fermé"
En position " fermé " (0 %), l'eau traitée ne reçoit
pas d'eau dure en complément
Valeur de réglage = facteur F: (eau brute - dureté résiduelle)
Facteur F +figure 8.6
Conditionneur PW50-AS
Facteur F (pour l'unité °dH) 28.000
Dureté totale de l´eau 24 °dH
Dureté résiduelle réglée 8 ° dH
Conditionneur PW50-BS
Facteur F (pour l'unité °dH) 42.000
Dureté totale de l´eau 19 °dH
Dureté résiduelle réglée 5 ° dH

MU1H-1412GE23 R0910 16 www.honeywell.com
F
8.7 Réglage de la capacité
1. Appuyer simultanément sur les touches et
pendant 5 secondes
2. Entrer la valeur de réglage calculée à l’aide des touches
et
3. Appuyer trois fois sur la touche pour enregistrer le
réglage
8.8 Déclenchement de la régénération manuelle
Appuyer brièvement sur la touche 5 secondes
La régénération manuelle commence aussitôt
Si apparaît à l’écran, n’appuyer sur
aucune touche (mode de test du fabricant) !
Attendre une dizaine de secondes jusqu’à ce que
l’écran affiche à nouveau l’heure actuelle!
Pendant la régénération, le rinçage s'effectue par le
flexible d'effluents !
La durée totale des 4 phases de régénération est de:
env. 52 min/PW50-AS
env. 77 min/PW50-BS
env. 102 min/PW50-CS
9. Exploitation
9.1 Affichage, touches de fonction et voyants de contrôle
9.2 Affichage en mode de service
En service normal, l'écran affiche alternativement l'heure et la capacité résiduelle
9.3 Affichage pendant la régénération
Pendant la régénération, l'écran affiche la phase de régénération active. Le temps restant pour la phase de régénération en cours
apparaît à côté du numéro de phase. À l'issue des 4 phases de régénération, le conditionneur revient en mode normal
9.4 Fonctionnement du by-pass
9.4.1 Position "by-pass"
Dans cette position, l'eau n'est pas adoucie
Elle revient alors dans l'alimentation d'eau via la vanne de dérivation, à travers l'adaptateur de raccordement
9.4.2 Position "service"
Dans cette position, l'eau est adoucie et mélangée avec de l'eau dure en fonction du réglage de la vis de mélange
9.4.3 Rodage
Tout conditionneur sortant d'usine se trouve en rodage pendant 1 à 2 semaines de fonctionnement
Pendant ce temps, la régénération peut s'accompagner de quelques bruits, lesquels disparaîtront d'eux-mêmes après 1 à 2 se-
maines.
Heure Volume résiduel (litres)
Régénération phase 2, temps restant 27 minutes
Rinçage à contre-courant
Saumurage et rinçage lent Rinçage rapide Renvoi d’eau au bac à sel
Symbole de débit
Affichage clignotant en
fonction du débit
Touches de réglage
Modifiez la valeur vers
le bas
Modifiez la valeur vers
le haut
Symbole de service
Affichage allumé:
Vanne en service
Affichage clignotant:
Régéneration á temps
équilibré
(& Chapitre 9.2.2)
Symbole de programmation
Affichage allumé en mode pro-
grammation (Chapitre 9.2)
Touche de régéneration

MU1H-1412GE23 R0910 17 www.honeywell.com
F
10. Réglages
10.1 Heure
4. Régler l'heure à l'aide des touches et
o Maintenir les touches et enfoncées pour fai-
re défiler l'affichage de l'heure plus rapidement
10.2 Centre de contrôle
10.2.1 Réglage de capacité
1. Appuyer simultanément sur les touches et
pendant 5 secondes
2. Entrer la valeur de réglage calculée à l’aide des touches
et
3. Appuyer une fois sur la touche pour aller à la pro-
chaine rubrique de réglage
10.2.2 Régénération temporisée commandée par le volu-
me
Une régénération est déclenchée à l'heure réglée si la capa-
cité restante ne suffit pas pour le plein jour suivant
1. Appuyer sur les touches et pour modifier l’heu-
re.
2. Appuyer une fois sur la touche pour aller à la pro-
chaine rubrique de réglage
10.2.3 Régénération forcée
1. Appuyer sur les touches et pour modifier le
nombre de jours
2. Appuyer une fois sur la touche pour valider toutes
les modifications
10.3 Déclenchement de la régénération manuelle
Il existe deux façons de lancer la régénération manuelle
1. possibilité
Appuyer brièvement sur la touche 5 secondes
La régénération manuelle commence aussitôt
1. possibilité
Appuyer brièvement sur la touche
La régénération commence à l’heure préréglée
10.3.1 Passage à la phase de régénération suivante
1. Appuyer une fois sur la touche pour aborder la pha-
se suivante de régénération.
Si le conditionneur se trouve entre deux phases (afficha-
ge de phase clignotant), la pression sur la touche reste
sans effet.
11. Panne de courant
11.1 Réglages
Après une coupure de courant, il faut reprogrammer l'heure
(Chapitre 10.1.)
Tous les autres réglages du centre de contrôle restent pro-
grammés.
11.2 Généralités
Il est recommandé de lancer une régénération après le réta-
blissement de l'alimentation en courant électrique
(Chapitre 10.3)
12. Maintenance
12.1 Niveau de remplissage du sel en pastilles
1. Retirer le capot du bac
2. Enlever le couvercle du bac à sel du cabinet
3. Vérifier le niveau de remplissage dans le bac
4. Si le niveau de sel est descendu au-dessous de 10 cm,
remettre du sel (Chapitre 8.2)
5. Remettre en place le couvercle du réservoir de sel
6. Remettre le capot sur le bac
Saisie : mode 24 heures
Heure
Tous les réglages effectués sur la vanne de comman-
de doivent être consignés sur une check-list !
Toute modification erronée des paramètres peut ent-
raîner des dommages matériels importants et mettre
en cause la garantie de l'appareil !
Pour valider des modifications dans les réglages du
centre de contrôle, aller jusqu'au bout du processus
de programmation
puis continuer en appuyant sur la touche !
Si apparaît à l’écran, n’appuyer sur
aucune touche (mode de test du fabricant) !
Attendre une dizaine de secondes jusqu’à ce que
l’écran affiche à nouveau l’heure actuelle!
En service (consommation d’eau), la capacité résidu-
elle diminue depuis le volume réglé jusqu’à zéro
Volume résiduel 530 litres Volume résiduel 0 litre
Réglée en usine sur 2 h 00!
Saisie : mode 24 heures
Heure de la régénération
Lorsque le nombre de jours programmés entre deux
régénérations est atteint, une régénération forcée est
déclenchée à l'heure choisie. La régénération forcée
est déclenchée indépendamment du volume résiduel.
Réglée en usine sur 7 jours!
Saisie : OFF jusqu’à 99 jours
Régénération forcée
Le témoin de fonctionnement clignote
A vérifier fréquemment (par exemple une fois par se-
maine)

MU1H-1412GE23 R0910 18 www.honeywell.com
F
12.2 Maintenance
Selon des normes européennes et nationales, des mesures
régulières d'entretien doivent être prises. Honeywell fournit
les kits appropriés d'entretien
12.3 Nettoyage
1. Mettre le conditionneur de l'eau en position "bypass"
(poignées à l’horizontale)
1. Retirer le capot du bac
2. Enlever le couvercle du bac à sel du cabinet
3. Contrôler si le tuyau de saumure présente des saletés et
des dépôts de sel à l'intérieur comme à l'extérieur
4. Nettoyer l'intérieur et l'extérieur avec de l'eau et un chif-
fon
5. Contrôler si le bacprésente des saletés et des dépôts de
sel à l'intérieur comme à l'extérieur
6. Nettoyer l'intérieur et l'extérieur avec de l'eau et un chif-
fon
7. Remettre en place le couvercle du réservoir de sel
8. Remettre le capot sur le bac
9. Mettre l'appareil de traitement de l'eau en position "ser-
vice" (poignées à la verticale)
13. Matériel en fin de vie
• Cabinet en matière plastique de haute qualité
• Pièces soumises à pression, en matière plastique
renforcée par fibres de verre
• Pièces en contact avec de l’eau saline en noryl
Pour conserver la garantie del'appareil il est impératif
que les opérations de maintenance soient assurées
uniquement par du personnel technique qualifié, sur
base d'un contrat d'entretien!
Installation pour maisons individuelles
Périodicité : Contrat d'entretien annuel
Installation pour maisons à plusieurs logements, bâti-
ments publics
Périodicité : D'après la législation nationale, par ex-
emple tous les 6 mois
Intervalle: tous les six mois (en fonction des conditi-
ons locales)
Opération effectuée par un professionnel
• Réalisation par l'exploitant
Ne pas utiliser de nettoyant qui contient des solvants
pour nettoyer les pièces en matière synthétique !
Ne pas rejeter de produit détergent dans l'environne-
ment ou dans les canalisations! Se conformer à la réglementation pour l'élimination
des équipements industriels en fin de vie vers les fi-
lières de traitement autorisées!
14. Défaut / recherche de panne
Panne Cause Remède
Pas d'alimentation en eau
vers l'appareil
L'appareil de by-pass est incomplètement ouvert
ou fermé dans la canalisation de dérivation
Ouvrir complètement l'appareil de by-pass
La canalisation d'alimentation en eau potable est
engorgée ou entartrée
Nettoyer ou remplacer la conduite
L'appareil ne régénère pas Le débitmètre est défectueux Vérifier le débitmètre et le remplacer le cas
échéant (SAV*)
Réglages erronés sur la vanne de commande Vérifier les réglages de la vanne de commande
Le compteur d'eau est encrassé ou défectueux Nettoyer le compteur d'eau etle remplacer le cas
échéant (SAV*)
Câblage électrique interne défectueux Vérifier le câblage électrique interne (SAV*)
Appeler le service d'assistance technique
Les conduites sont mal raccordées Accorder correctement les conduites
Tête de commande défectueuse Appeler le service d'assistance technique
L'écran n'affiche rien Alimentation électrique coupée Vérifier l'alimentation électrique (fiche secteur,
fusibles)
Tête de commande défectueuse Appeler le service d'assistance technique
L'heure affichée à l'écran
n'est pas correcte
L'appareil a subi une panne de courant Régler l'heure
Le récipient déborde La canalisation interne est encrassée ou non
étanche
Contrôler la canalisation (SAV*)
Robinet à flotteur défectueux Contrôler le robinet à flotteur (SAV*)
Fonctionnement insuffisant L'appareil n'est pas désaéré Désaérer l'appareil
Appareil en position " by-pass " Mettre l'appareil en position " service "
Réglages erronés sur la vanne de commande Vérifier les réglages de la vanne de commande

MU1H-1412GE23 R0910 19 www.honeywell.com
F
*SAV = Service après-vente
Réservoir vide ou presque vide Vérifier le niveau de remplissage du sel
Mauvaise qualité de sel Utiliser du selen bloc pour adoucisseurs DIN EN
973
Mélange mal réglée Vérifier la vanne de mélange et le rapport de mé-
lange
La vanne de commande est encrassée ou défec-
tueuse
Nettoyer la vanne de commande et remplacer la
tête de commande le cas échéant (SAV*)
Vérifier les réglages de la vanne de commande
Régénération permanente Tête de commande défectueuse Appeler le service d'assistance technique
Réglages erronés sur la vanne de commande Vérifier les réglages de la vanne de commande
Pas d'aspiration de la sau-
mure
Réglages erronés sur la vanne de commande Vérifier les réglages de la vanne de commande
Aspiration d’eau saline perméable Echanger aspiration d’eau saline
Flexible d'effluents engorgé Nettoyer le flexible d'effluents et le remplacer le
cas échéant
La pression de service minimale n'est pas établie Pression de service minimale 2,0 bar
Écoulement permanent
dans le flexible d'effluents
Contre-pression trop élevée dans le flexible d'ef-
fluents
Nettoyer le flexible d'évacuation des effluents et
le remplacer le cas échéant
Tête de commande défectueuse Appeler le service d'assistance technique
Consommation de sel éle-
vée
Réglages erronés sur la vanne de commande Vérifier les réglages de la vanne de commande
Mélange mal réglée Vérifier la vanne de mélange et le rapport de mé-
lange
Trop d'eau dans le réservoir Anomalie "trop d'eau dans le réservoir"
Consommation de sel fai-
ble ou inexistante
Réglages erronés sur la vanne de commande Vérifier les réglages de la vanne de commande
Mélange mal réglée Vérifier la vanne de mélange et le rapport de mé-
lange
Conduite de saumure encrassée Nettoyer la conduite de saumure
La dérivation est fermée Ouvrir la dérivation
Eau contenant du sel La pression de service minimale n’est pas établie Pression de service minimale 2,0 bar
Réglages erronés sur la vanne de commande Vérifier les réglages de la vanne de commande
La vanne de saumure est encrassée ou défec-
tueuse
Nettoyer la vanne de saumure et la remplacer le
cas échéant (*SAV)
Tête de commande défectueuse Appeler le service d'assistance technique
Pression différentielle trop
élevée sur l'appareil
Version trop petite de l'appareil Appeler le service d'assistance technique
Dispositif de dilution trop fermé Vérifier la vanne de mélange et le rapport de mé-
lange
Diminution de la pression
d'eau / lent affaiblissement
de l'efficacité
La canalisation d'alimentation en eau potable est
engorgée ou entartrée
Nettoyer ou remplacer la conduite
La vanne de commande est encrassée ou défec-
tueuse
Nettoyer la vanne de commande et remplacer la
tête de commande le cas échéant (SAV*)
Le compteur d'eau est encrassé ou défectueux Nettoyer le compteur d'eau et le remplacer le cas
échéant (SAV*)
Dépôt de fer croissant dans la résine Remplacer la résine (*SAV)
Trop d'eau dans le réser-
voir
Conduite de saumure encrassée Nettoyer la conduite de saumure
Flexible d'effluents engorgé Nettoyer le flexible d'effluents et le remplacer le
cas échéant
Réglages erronés sur la vanne de commande Vérifier les réglages de la vanne de commande
La vanne de saumure est encrassée ou défec-
tueuse
Nettoyer la vanne de saumure et la remplacer le
cas échéant (*SAV)
Panne Cause Remède

www.honeywell.com 20 MU1H-1412GE23 R0910
NL
1. Veiligheidsvoorschriften
1. Lees de installatiehandleiding goed door.
2. Gebruik het apparaat
• waarvoor het is bestemd
• in goede toestand
• met aandacht voor de veiligheid en mogelijke gevaren
3. Let op dat het apparaat uitsluitend bestemd is voor het
toepassingsgebied dat in de installatiehandleiding wordt
aangegeven. Elk ander gebruik geldt als niet in overeen-
stemming met het doel waarvoor het is bestemd, waar-
door de garantie vervalt.
4. Houd er rekening mee dat alle montage-, ingebruikna-
me-, onderhouds- en aanpassingswerkzaamheden al-
leen mogen worden uitgevoerd door gekwalificeerde
vakmensen.
5. Laat storingen die de veiligheid kunnen aantasten direct
verhelpen.
2. Functiebeschrijving
Hard of middelhard stadswater bevat veel kalk dat zich in de
leidingen, kranen en apparaten kan afzetten en tot onherstel-
bare schade kan leiden.
KaltecSoft is gebaseerd op een eenvoudige uitwisseling van
zouten.
De hardmakende magnesium- en calciumionen worden ver-
vangen door andere ionen. Om dat te bereiken, wordt er een
speciaal onthardingszout in het waterbehandelingsapparaat
toegevoegd. De hardmakende bestanddelen, die uit het
drinkwater worden verwijderd, worden afgevoerd naar de rio-
lering.
3. Gebruik
4. Technische gegevens
5. Modellen
6. Leveringsomvang
Het waterbehandelingsapparaat bestaat uit:
• kabinet in modern, plaatsbesparend design
• Vertraagde hoeveelheidgestuurde elektronische rege-
neratie
• bedieningsveld met statusweergave
• Fles met monodisperse ionenwisselaar
• Aansluitadapter, incl. bypassventiel
• externe transformator; op het apparaat zelf staat maar
24V veiligheidslaagspanning
• Filtercombinatie FK06
7. Montage
7.1 Montage-instructies
• Alle werkzaamheden aan de drinkwaterinstallatie
mogen alleen door bevoegd vakpersoneel worden uitge-
voerd
• De inbouwlocatie moet beschermd zijn tegen vorst en
grote hitte
• Er moet een afvoerwateraansluiting beschikbaar zijn,
die gerealiseerd wordt door een knikvrije slang met max.
2 m hoogteverschil en 5 m afstand tot het apparaat
• Na de inbouw moeten tijd en waterhardheid op het appa-
raat worden ingesteld en een handmatige regeneratie
gestart worden
7.2 Montagehandleiding
1. Waterleiding goed doorspoelen
2. Waterbehandelingsapparaat installeren
• Let op de stroomrichting (deze wordt aangegeven door
de pijl)
• Installatie zonder (buig)spanningen
o Met de aansluitingen aan het waterbehandelingsap-
paraat verbinden
3. Afvalwaterslang met de afvoer verbinden (binnen-ø
slang min. 13 mm, 1/2")
Medium water
Watertemperatuur 5-30°C
Bedrijfsdruk 2,0-8,0 bar
Omgevingstemperatuur 2-40°C
Nominale druk PN 10
Nominale doorstroming (Δp=1,0 bar)1,4 m3/h
Nominale doorstroming (Δp=1,8 bar)1,8 m3/h
Terugspoelen Max. (Δp=1,8 bar) 1,6 m3/h
Netspanning (ext. trafo)
Beveiligde lage spanning 24 V
Krachtontneming 2 W (tijdens behande-
ling)
Beveiligingsklasse IP 22
Aansluitingsmaat 3/4" AG
Aansluiting afvalwater 1/2" Slangtuit
Aanduiding Harsvolume(l) Afvalwater
(l/regeneration)
PW50-AS KaltecSoft 10 liter 50
PW50-BS KaltecSoft 15 liter 78
PW50-CS KaltecSoft 20 liter 102
Als de ingangsdruk meer als 8,0 bar bedraagt, dient
er een drukreductieventiel te worden voorgeschakeld!
Ook als de ingangsdruk meer als 4 bar bedraagt ra-
den wij aan een drukreductieventiel vóór het waterbe-
handelingsapparaat te installeren!
Om onherroepelijke schade aan het waterbehande-
lingsapparaat te voorkomen, dienen alle las- en sol-
deerwerkzaamheden in de directe omgeving te zijn
afgesloten voor er met de montage wordt begonnen.
Let op dat de aansluiting goed vast zit!
