Hubbell MATRIX AREA User manual

INSTALLATION INSTRUCTIONS - MATRIX AREA SHEET 1 OF 4
SAVE THESE INSTRUCTIONS
701 Millennium Boulevard Greenville, SC 29607 [phone] www.hubbelloutdoor.com
NOTE:
This luminare is designed for outdoor lighting applications with ambient tempertures not exceeding 40°C
WARNINGS:
Dangerous voltage exist within the unit and all precautions usually observed in handling high voltage equipment should be observed
when replacing light engine or otherwise servicing luminares. Disregarding this warning could result in electrical shock and possible
injury to the individual installing or servicing this equipment. Installation and servicing should be done by qualified personnel.
Tools Required: (check tools required to install specific mount type)
Torque Wrench with foot-pounds and inch-pounds settings
Hex (Allen) Wrenches - 1/4, 5/32, 3/16, 3/8
Hex Socket - 1/2, 3/4
Torx Bit T-20 (wiring access cover)
Flat Blade Screwdriver 3/16 (for terminal block)
•
•
•
•
•
93090950 Rev.B
WARNING! Fixtures must be grounded and installed in accordance with the National Electrical Code and all local codes.
Failure to do so may increase the RISK OF PERSONAL INJURY, PROPERTY DAMAGE, FIRE AND DEATH. Install and
use so fixture failures do not cause a hazard and use only in environments for which the product is specifically marked.
WARNING! This product contains chemicals known to the State of California to cause cancer, birth defects, and/or other
reproductive harm. Thoroughly wash hands after installing, handling, cleaning, or otherwise touching this product.
CAUTION! Follow ALL luminaire recommendations, product markings, instructions, restrictions and warnings regarding
luminaire operation and burning position. Luminaire label shows electrical and environmental requirements and
restrictions.
All electrical work must be done by a qualified electrician.
Turn off electric power to all affected circuits and allow to cool before servicing.
A regularly scheduled maintenance program should be established to retain optimum light output and reduce heat
retention. Dusting with a soft, clean, dry cloth is normally sufficient for the optical system. Any accumulation of dust or dirt
should be removed regularly.
Carefully read these instructions before installing product. If you do not understand these instructions, before starting any
work, contact your Hubbell Lighting distributor or [email protected] or [phone]
Give instructions to facility owner/manager for future reference.
INSTALLATION
INSTRUCTIONS
MATRIX AREA
READ THOROUGHLY BEFORE INSTALATION

INSTALLATION INSTRUCTIONS - MATRIX AREA SHEET 2 OF 4
SAVE THESE INSTRUCTIONS
701 Millennium Boulevard Greenville, SC 29607 [phone] www.hubbelloutdoor.com
NOTES:
For replacement LED Assemblies and Drivers please contact Hubbell Lighting for any replacement parts.
Contact your local distributor or agent to confirm parts availability prior to ordering replacement parts.
The Matrix Area Light uses a common fixture housing
assembly that consists of a center driver box, access
door, and a wing on both sides that houses the light
engines. These features are common on all versions
of the Matrix Area family of fixtures.
Your Matrix fixture, the LEDs and drivers used on this
fixture are designed to provide many years of efficient,
maintenance free, high-performance lighting. It is
possible that some components may fail during the
projected life of the fixture and need to be replaced.
Hubbell has available replacement light engine
assemblies, drivers, and surge protectors in the event
of a failure.
These illustrations shows the typical components
(standard and optional) that you may have on your
Matrix Area fixture.
Light Engines (2)
Driver(s) (1 or 2) located inside of driver access door.
Surge Protector (1 or 2) located inside of driver
access door.
Occupancy Sensor (Optional)
Sitesync control system (Optional)
Twist-Lock Photo Control located on top of fixture.
(Optional)
Button Photocell located on top of fixture. (Optional)
•
•
•
•
•
•
•
PHOTOCONTROL
RECEPTACLE (PCR)
TWIST-LOCK
PHOTOCONTROL
LIGHT ENGINE
ASSEMBLY
DRIVER AND WIRING
ACCESS DOOR
SITESYNC
(OPTIONAL)
OCC SENSOR
(OPTIONAL)
LIGHT ENGINE
ASSEMBLY
BUTTON PHOTOCELL
(PEC)

INSTALLATION INSTRUCTIONS - MATRIX AREA SHEET 3 OF 4
SAVE THESE INSTRUCTIONS
701 Millennium Boulevard Greenville, SC 29607 [phone] www.hubbelloutdoor.com
NOTES:
For replacement LED Assemblies and Drivers please contact Hubbell Lighting for any replacement parts.
Contact your local distributor or agent to confirm parts availability prior to ordering replacement parts.
Fixture Installation:
Remove cover plate
Remove pole cap and locate nut plate
inside pole at pre-drilled holes.
Attach Arm to pole with supplied hardware
using 3/4" wrench socket: (2) 1/2-13 Bolts,
(2) 1/2" lockwashers, and 1/2" flat washers,
by fastening to the nut plate.
Torque 1/2-13 Bolts to approx. 45 ft-lbs.
With Arm side cover off, insert wiring from
pole into arm and wire directly or to terminal
block (if used). Provide strain relief for
incoming wires using mounting boss within
Arm.
Route fixture wiring into the Arm.
Attach Housing to Arm by aligning the
Housing above the Arm and sliding it down
on to the (2) 5/16-18 Socket Head Cap
Screws. Ensure wiring is not pinched
between Housing and Arm.
Secure housing to arm by tightening (2)
5/16-18 Screws using the 1/4" Allen Wrench
to 10 ft-lbs.
Connect fixture wiring to terminal block.
Reattach Access Panel to Arm using (4)
8-32 Screws with T-20 Torx bit.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Fixture Installation:
Attach Housing to Mast Arm Fitter by
aligning the Housing above the MAF and
sliding it down on to the (2) 5/16-18 Socket
Head Cap Screws. Ensure wiring is not
pinched between Housing and MAF.
Secure housing to arm by tightening (2)
5/16-18 Screws using the 1/4" Allen
Wrench. Torque to 10 ft-lbs.
Route wiring through the mast arm and into
the interior of the pole.
Slide the MAF and fixture assembly over the
mast arm, level the fixture and secure by
tightening (6) 5/16-Set Screws to 10 ft-lbs
using a 5/32 Allen hex key.
Make power connections inside of the pole
and replace pole cap.
Ensure power is supplied to LEDs. If not,
review Troubleshooting section below.
1.
2.
3.
4.
5.
6.

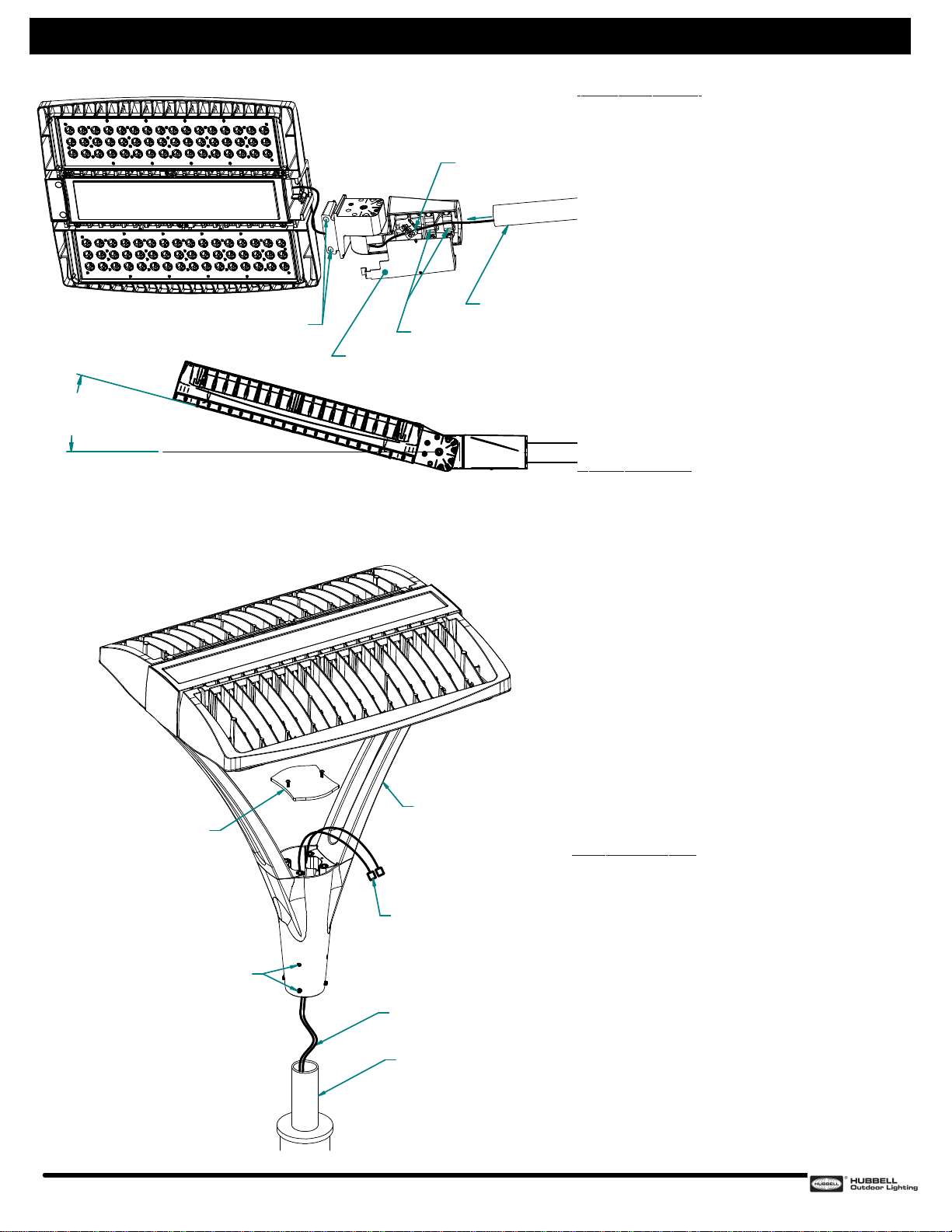

ACCESS PANEL
(2) 5/16-18 SOCKET HD SCR MATRIX HOUSING
ASSEMBLY
TERMINAL BLOCK
FUSE BLOCK
SURGE
PROTECTOR
MATRIX ARM
HARDWARE SET
AND NUT PLATE
ROUND POLE ADAPTER-RPA
(OPTIONAL)
MAST ARM FITTER
(MAF OPTION)
MAST ARM FROM POLE
MATRIX HOUSING
ASSEMBLY
(2) 5/16-18 SOCKET HD CAP SCR
NUT PLATE
INSIDE POLE
Matrix Area Arm Mount
Matrix Area Mast Arm Fitter

INSTALLATION INSTRUCTIONS - MATRIX AREA SHEET 4 OF 4
SAVE THESE INSTRUCTIONS
701 Millennium Boulevard Greenville, SC 29607 [phone] www.hubbelloutdoor.com
(2X) 5/16-18 SOCKET HEAD CAP SCR
TORQUE TO X
TERMINAL BLOCK
POLE TENON
WIRING ACCESS COVER
Matrix Area Knuckle Mount
Matrix Area Post Top Mount
POLE BRACKETS
MATRIX POST TOP FIXTURE
POLE TOP/TENON
POWER LEAD WIRES
WIRING ACCESS COVER
(2) 10-24 SCREWS
(8) 3/8-16 SET SCREWS
POWER AND FIXTURE
LEAD CONNECTIONS
Fixture Installation:
Position the fixture such that the bottom of the base
of the fixture adjacent to the top of the pole.
Remove the wiring access cover by loosening (2)
10-24 Screws.
Pull power lead wires out through the top of the pole,
through the center of the fixture base and out the
wiring access opening. Secure the power leads to
the strain relief located.
Lower fixture over pole top and tenon until seated
properly, rotate the fixture to correctly locate the
street side/house side orientation. Assure the fixture
is aligned plumb (vertical) with the pole.
Tighten (8) 3/8-16 Set Screws using a 3/16 hex key
(Allen) wrench. Torque to 12 ft-lbs.
Make the electrical connections between the power
lead wires and the fixture lead wires with suitable
connectors.
Store the connected wires inside the top of the base
and replace the wiring access cover, careful not to
pinch any wires. Secure the cover with (2) 10-24
Screws.
1.
2.
3.
4.
5.
6.
7.
0° TO ±90° RANGE
15° SHOWN
5 v INCREMENT
AJUSTABILITY
Fixture Installation:
Using a T-20 Torx bit, r emove Wiring Access Cover.
Retain screws.
Assure that the Pole Brackets are loose enough for the
Knuckle to slide over the pole end.
Attach the Knuckle to pole end by sliding the Knuckle
onto the pole end. Tighten each of the (4) 5/16-18
Mounting Screws to approximately 21-25 ft-lbs.
Route fixture wiring into the interior of the knuckle.
Attach Matrix Housing to Knuckle by aligning the
Housing above the Knuckle and sliding it down onto the
(2) 5/16-18 Socket Head Cap Screws. Ensure wiring is
not pinched between Housing and Knuckle.
Secure housing to Knuckle by tightening (2) 5/16-18
Screws using the 1/4" Allen Wrench, to approximately
10 ft-lbs.
Make proper wiring connections from the pole supply
wires and the fixture wires at the terminal block located
inside the knuckle.
Using a T-20 Torx bit, re-attach Knuckle Wiring Access
Cover using the (2) 8-32 Screws that were removed in
Step 1.
Aimimg Adjustment:
Determine the desired vertical aim angle before
attempting adjustments.
Notice that there are tick marks are at 10° intervals, plus
long tick marks at 0°, 45° and 90°.
Notice the large socket head bolt in the center of the hub
acts as a pivot and should be loosened slightly for
adjustment, but never removed.
** CAUTION: secure housing assembly or obtain help
holding and positioning the fixture while adjusting the
aim and replacing the two locking bolts . The two
smaller socket head bolts are the locking bolts that lock
the knuckle at the desired aiming angle. The locking bolts
are always 180° apart on the bolt circle when installed.
Loosen these two bolts and pull them free of the knuckle
casting.
Referring to the helpful hint below, determine the correct
position for replacing the two locking bolts at the chosen
angle.
Once the aim angle has been completed and the locking
bolts have been inserted in the correct locations, tighten
the locking bolts to 10 ft-lbs and the pivot bolt to 50 ft-lbs.
1.
2.
3.
4.
5.
6.
7.
8.
1.
2.
3.
4.
5.
6.

INSTRUCTIONS D'INSTALLATION D'APPAREIL FEUILLE 1 DE 4
701 Millennium Boulevard Greenville, SC 29607 [phone] www.hubbelloutdoor.com
AVERTISSEMENT! Les appareils d'éclairages doivent être mis à la terre et installés selon le Code canadien de l'électricité
et tous les codes locaux. Ne pas se conformer à ces codes pourrait conduire à DES SECOUSSES ÉLECTRIQUES ET UN
DANGER DE MORT OU D'INCENDIE. Installez l'appareil d'éclairage seulement dans les environnements pour lesquels il
est marqué, et de façon qu'un défaut ne puisse devenir un danger.
AVERTISSEMENT! Ce produit contient des produits chimiques reconnus par l'état de la Californie causer le cancer, des
malformations congénitales et d'autres sévices à la reproduction. Bien se laver les mains après l'installation, le nettoyage
ou après avoir touché le produit (particulièrement s'il est brisé).
ATTENTION! Suivre toutes les indications, marquages, instructions, restrictions et recommandations concernant
l'utilisation du luminaire ainsi que les dégagements requis et les précautions pour ne pas vous brûler. L'étiquette apposée
sur le luminaire indique les exigences électriques et environnementales ainsi que les restrictions applicables.
Tous les raccordements électriques doivent être faits par un électricien certifié.
Avant de faire l'entretien, coupez la source de courant et laissez se refroidir le luminaire.
Un programme d'entretien régulier devrait être établi pour conserver la luminosité optimale et réduire l'accumulation de
chaleur.
Un chiffon doux et propre est normalement suffisant pour dépoussiérer le système optique. Toute accumulation de
poussière ou saleté doit être retirée de façon régulière.
Lire attentivement les présentes instructions avant d'installer le produit. Si vous ne comprenez pas les présentes
instructions, communiquez avec votre distributeur de produits Hubbell Lighting, ou avec techsuppo[email protected] ou
[phone] au téléphone
Remettre les présentes instructions au propriétaire ou gestionnaire des installations pour référence ultérieure.
INSTRUCTIONS
D'INSTALLATION
MATRIX AREA
À LIRE ATTENTIVEMENT AVANT D'INSTALLER
SAUVEGARDEZ CES INSTRUCTIONS
93090950 Rev.B
REMARQUE :
Le présent luminaire est conçu pour applications d_233?clairage extérieures de température ambiante ne dépassant pas 40 °C
AVERTISSEMENTS :
Une tension dangereuse est présente dans cet appareil. Toutes les précautions normalement prises en présence d pareillage à
tension secteur sont de mise lors du remplacement de làsemble d_233?clairage à DEL ou de tout entretien des luminaires. Ne pas
respecter le présent avertissement pourrait conduire à une décharge électrique et blessure au personnel d_stallation ou dàtretien.
L_stallation et làtretien doivent être faits par un personnel qualifié.
Outils requis :
Clé dynamométrique avec réglages pieds-livres et pouces-livres
Clés hexagonales (Allen) - 1/4, 5/32, 3/16, 3/8
Douille hexagonale - 1/2, 3/4
Bit Torx T-20 (couvercle d'accès au câblage)
Tournevis à lame plate 3/16 (pour bornier)

701 Millennium Boulevard Greenville, SC 29607 [phone] www.hubbelloutdoor.com
REMARQUES :
Pour toute pièce de remplacement comme l'ensemble à DEL ou le convertisseur d'alimentation, veuillez communiquer avec Hubbell Lighting.
Avant de commander, veuillez communiquer avec votre distributeur ou agent local pour confirmer la disponibilité des pièces.
INSTRUCTIONS D'INSTALLATION D'APPAREIL FEUILLE 2 DE 4
PHOTOCONTROL
RÉCEPTACLE (PCR)
TWIST-LOCK
PHOTOCONTROL
MOTEUR LUMINEUX
ASSEMBLÉE
CONDUCTEUR ET CÂBLAGE
PORTE D'ACCES
SITESYNC
(OPTIONNEL)
CAPTEUR OCC
(OPTIONNEL)
MOTEUR LUMINEUX
ASSEMBLÉE
PHOTOCELLULE BUTTON
(PEC)
Le Matrix Area Light utilise un boîtier de montage
commun composé d'un boîtier de centrage, d'une porte
d'accès et d'une aile sur les deux côtés qui abrite les
moteurs d'éclairage. Ces fonctionnalités sont
communes à toutes les versions de la famille
d'appareils Matrix Area.
Votre luminaire Matrix, les voyants et les voyants
utilisés sur ce luminaire sont conçus pour fournir de
nombreuses années d'éclairage efficace, sans
entretien et à haute performance. Il est possible que
certains composants tombent en panne pendant la
durée de vie prévue de l'appareil et doivent être
remplacés. Hubbell dispose d'assemblages de moteurs
de lumière, de pilotes et de parasurtenseurs de
rechange en cas de panne.
Ces illustrations montrent les composants typiques
(standard et optionnels) que vous pouvez avoir sur
votre appareil Matrix Area.
Moteurs légers (2)
Driver (s) (1 ou 2) situé à l'intérieur de la porte
d'accès du conducteur.
Protection contre les surtensions (1 ou 2) située à
l'intérieur de la porte d'accès du conducteur.
Capteur d'occupation (facultatif)
Système de contrôle de SiteSync (facultatif)
Twist-Lock Photo Control situé sur le dessus du
luminaire. (Optionnel)
Bouton Photocellule situé sur le dessus de l'appareil.
(Optionnel)
•
•
•
•
•
•

Installation d'appareil:
Fixez le boîtier à l'ajusteur de bras de mât
en alignant le boîtier au-dessus du MAF et
en le faisant glisser vers les (2) vis à tête
creuse 5 / 16-18. Assurez-vous que le
câblage n'est pas pincé entre le boîtier et le
convertisseur MAF.
Fixez le boîtier au bras en serrant (2) les vis
5 / 16-18 à l'aide de la clé Allen de 1/4 ",
couple jusqu'à 10 lb-pi.
Faites passer le câblage à travers le bras de
mât et à l'intérieur du poteau.
Glissez l'assemblage du MAF et du
luminaire sur le bras du mât, mettez le
luminaire à niveau et fixez-le en serrant (6)
les vis de réglage 5/16 à 10 ft-lbs à l'aide
d'une clé allen 5/32 Allen.
Faire des connexions électriques à l'intérieur
du poteau et remplacer le capuchon du
poteau.
Assurez-vous que l'alimentation est fournie
aux voyants. Si ce n'est pas le cas,
consultez la section Dépannage ci-dessous.
1.
2.
3.
4.
5.
6.
7.
8.
9.
Installation d'appareil:
Retirer la plaque de couverture
Retirer le capuchon du pôle et placer la
plaque d'écrou à l'intérieur du poteau dans
les trous pré-percés.
Fixez le bras au poteau avec la quincaillerie
fournie à l'aide d'une clé à douille de 3/4 po:
(2) Boulons de 1 / 2-13, (2) rondelles de
blocage de 1/2 po et rondelles plates de 1/2
po en fixant à la plaque d'écrou.
Couple 1 / 2-13 Boulons à env. 45 pi-lb
Avec le couvercle latéral du bras hors
tension, insérez le câblage du pôle dans le
bras et le câble directement ou sur le
bornier (le cas échéant). Prévoir une
décharge de traction pour les fils entrants
en utilisant le bossage de montage dans le
bras.
Acheminer le câblage du luminaire dans le
bras.
Fixez le Boîtier au Bras en alignant le
Boîtier au-dessus du Bras et en le faisant
glisser vers les (2) Vis à Tête Creuse 5 /
16-18. Assurez-vous que le câblage n'est
pas pincé entre le boîtier et le bras.
Fixez le boîtier au bras en serrant (2) les vis
5 / 16-18 à l'aide de la clé Allen 1/4 po à 10
lb-pi.
Branchez le câblage du luminaire au
bornier.
Rattachez le panneau d'accès au bras à
l'aide de (4) vis 8-32 avec embout Torx
T-20.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
701 Millennium Boulevard Greenville, SC 29607 [phone] www.hubbelloutdoor.com
INSTRUCTIONS D'INSTALLATION D'APPAREIL FEUILLE 3 DE 4
PANNEAU D'ACCÈS
(2) 5 / 16-18 SOCKET HD SCR BOÎTIER DE MATRICE
ASSEMBLÉE
BLOC DE TERMINAL
BLOC DE FUSIBLE
POUSSÉE
PROTECTEUR
MATRIX ARM
SET DE MATÉRIEL
ET PLAQUE DE NOIX
ADAPTATEUR ROND POLE-RPA
(OPTIONNEL)
MIT ARM FITTER
(OPTION MAF)
MAST BRAS DE POLE
BOÎTIER DE MATRICE
ASSEMBLÉE
(2) 5 / 16-18 DOUILLE HD CAP SCR
PLAQUE D'ÉCROU
POLE INTÉRIEUR
Matrix Area Arm Mount
Matrix Area Mast Arm Fitter

701 Millennium Boulevard Greenville, SC 29607 [phone] www.hubbelloutdoor.com
INSTRUCTIONS D'INSTALLATION D'APPAREIL FEUILLE 4 DE 4
(2X) 5 / 16-18 CAPUCHON DE TÊTE
COUPLE À 10 FT-LBS
BLOC DE TERMINAL
PÔLE TENON
COUVERTURE D'ACCÈS
DE CÂBLAGE
Matrix Area Knuckle Mount
Matrix Area Post Top Mount
SUPPORTS DE POLE
MATRIX POST TOP FIXTURE
POTEAU TOP TENON
FILS DE FILS DE PUISSANCE
COUVERTURE D'ACCÈS
DE CÂBLAGE
(2) 10-24 VIS
(8) 3 / 8-16 VIS DE RÉGLAGE
Installation d'appareil:
Positionnez l'appareil de façon à ce que le bas de la base
de l'appareil soit adjacent au haut du poteau.
Retirer le couvercle d'accès au câblage en desserrant (2)
les vis 10-24.
Tirez les fils du câble d'alimentation à travers le haut du
poteau, à travers le centre de la base de l'appareil et à
l'extérieur de l'ouverture d'accès du câblage.
Fixez les fils d'alimentation à la décharge de traction
située.
Abaisser le luminaire sur le dessus et le tenon du poteau
jusqu'à ce qu'il soit correctement placé.
Tourner le luminaire pour placer correctement l'orientation
côté rue / côté maison. Assurez-vous que l'appareil est
aligné à l'aplomb (vertical) avec le poteau.
Serrez (8) les vis de réglage 3 / 8-16 à l'aide d'une clé
hexagonale 3/16 (Allen). Couple à 12 pi-lb.
Faire les connexions électriques entre les fils du câble
d'alimentation et les fils du luminaire avec des
connecteurs appropriés.Rangez les fils connectés à
l'intérieur de la partie supérieure de la base et replacez le
couvercle d'accès au câblage, en veillant à ne pas pincer
les fils. Fixez le couvercle avec (2) 10-24 vis.
1.
2.
3.
4.
5.
6.
7.
8.
0° TO ±90° RANGE
15° Montré
5 v INCREMENT
AJUSTABILITY
Installation d'appareil:
À l'aide d'un foret Torx T-20, retirez le couvercle d'accès
au câblage. Conserver les vis.
Assurez-vous que les supports de poteaux sont assez
lâches pour que le joint puisse glisser sur l'extrémité du
poteau.
Attachez la charnière à l'extrémité du poteau en faisant
glisser la charnière sur l'extrémité du poteau. Serrez
chacune des (4) vis de montage 5 / 16-18 à environ
21-25 pi-lb.
Acheminer le câblage du luminaire à l'intérieur de la
fusée.
Fixez le boîtier de la matrice à la rotule en alignant le
boîtier au-dessus de la rotule et en le faisant glisser vers
le bas sur les (2) vis à tête creuse 5 / 16-18.
Assurez-vous que le câblage n'est pas pincé entre le
boîtier et la rotule.
Fixer le boîtier à la rotule en serrant (2) les vis 5 / 16-18 à
l'aide de la clé Allen de 1/4 po, jusqu'à environ 10 pi-lb.
Effectuez les connexions de câblage appropriées à partir
des fils d'alimentation du pôle et des fils du luminaire sur
le bornier situé à l'intérieur du joint.
À l'aide d'un foret Torx T-20, remettez en place le
couvercle d'accès du câblage d'articulation à l'aide des
(2) vis 8-32 qui ont été retirées à l'étape 1.
Ajustement aimimg:
Déterminez l'angle de visée vertical souhaité avant
d'effectuer les réglages.
Notez qu'il y a des graduations à intervalles de 10 °, plus
de longues graduations à 0 °, 45 ° et 90 °.
Notez que le gros boulon à tête creuse au centre du
moyeu agit comme un pivot et doit être légèrement
desserré pour le réglage, mais jamais enlevé.
** MISE EN GARDE: Assujettir l'assemblage du boîtier ou
obtenir de l'aide pour maintenir et positionner l'appareil
tout en ajustant la visée et en remplaçant les deux
boulons de verrouillage. Les deux plus petits boulons à
tête creuse sont les boulons de verrouillage qui
verrouillent le charnon à l'angle de visée désiré. Les
boulons de verrouillage sont toujours à 180 ° l'un de
l'autre sur le cercle du boulon une fois installé. Desserrer
ces deux boulons et les retirer de la coulée d'articulation.
En vous reportant à l'indice utile ci-dessous, déterminez
la position correcte pour remplacer les deux boulons de
verrouillage à l'angle choisi.
Une fois que l'angle de visée est terminé et que les
boulons de verrouillage ont été insérés dans les
emplacements corrects, serrez les boulons de
verrouillage à 10 ft-lbs et le boulon de pivotement à 50
ft-lbs.
1.
2.
3.
4.
5.
6.
7.
8.
1.
2.
3.
4.
5.
6.
PUISSANCE ET FIXATION
CONNEXIONS DE CONNEXION
