INSTALLATION INSTRUCTIONS - RATIO AREA SHEET 1 OF 3
SAVE THESE INSTRUCTIONS
701 Millennium Boulevard Greenville, SC 29607 [phone] www.hubbelloutdoor.com
NOTE:
This luminare is designed for outdoor lighting applications with ambient tempertures not exceeding 40°C
WARNINGS:
Dangerous voltage exist within the unit and all precautions usually observed in handling high voltage equipment should be observed
when replacing light engine or otherwise servicing luminares. Disregarding this warning could result in electrical shock and possible
injury to the individual installing or servicing this equipment. Installation and servicing should be done by qualified personnel.
Tools Required: (check tools required to install specific mount type)
Hex (Allen) Wrench - 3/16
Hex Socket - 1/2 & 3/4
Torx Driver - T-20
Screwdriver - Flat Blade & Phillips
•
•
•
•
93099924 Rev. A
WARNING! Fixtures must be grounded and installed in accordance with the National Electrical Code and all local codes.
Failure to do so may increase the RISK OF PERSONAL INJURY, PROPERTY DAMAGE, FIRE AND DEATH. Install and
use so fixture failures do not cause a hazard and use only in environments for which the product is specifically marked.
WARNING! This product contains chemicals known to the State of California to cause cancer, birth defects, and/or other
reproductive harm. Thoroughly wash hands after installing, handling, cleaning, or otherwise touching this product.
CAUTION! Follow ALL luminaire recommendations, product markings, instructions, restrictions and warnings regarding
luminaire operation and burning position. Luminaire label shows electrical and environmental requirements and
restrictions.
All electrical work must be done by a qualified electrician.
Turn off electric power to all affected circuits and allow to cool before servicing.
A regularly scheduled maintenance program should be established to retain optimum light output and reduce heat
retention. Dusting with a soft, clean, dry cloth is normally sufficient for the optical system. Any accumulation of dust or dirt
should be removed regularly.
Carefully read these instructions before installing product. If you do not understand these instructions, before starting any
work, contact your Hubbell Lighting distributor or [email protected] or [phone]
Give instructions to facility owner/manager for future reference.
INSTALLATION
INSTRUCTIONS
RATIO AREA
READ THOROUGHLY BEFORE INSTALLATION

INSTALLATION INSTRUCTIONS - RATIO AREA SHEET 2 OF 3
SAVE THESE INSTRUCTIONS
701 Millennium Boulevard Greenville, SC 29607 [phone] www.hubbelloutdoor.com
NOTES:
For replacement LED Assemblies and Drivers please contact Hubbell Lighting for any replacement parts.
Contact your local distributor or agent to confirm parts availability prior to ordering replacement parts.

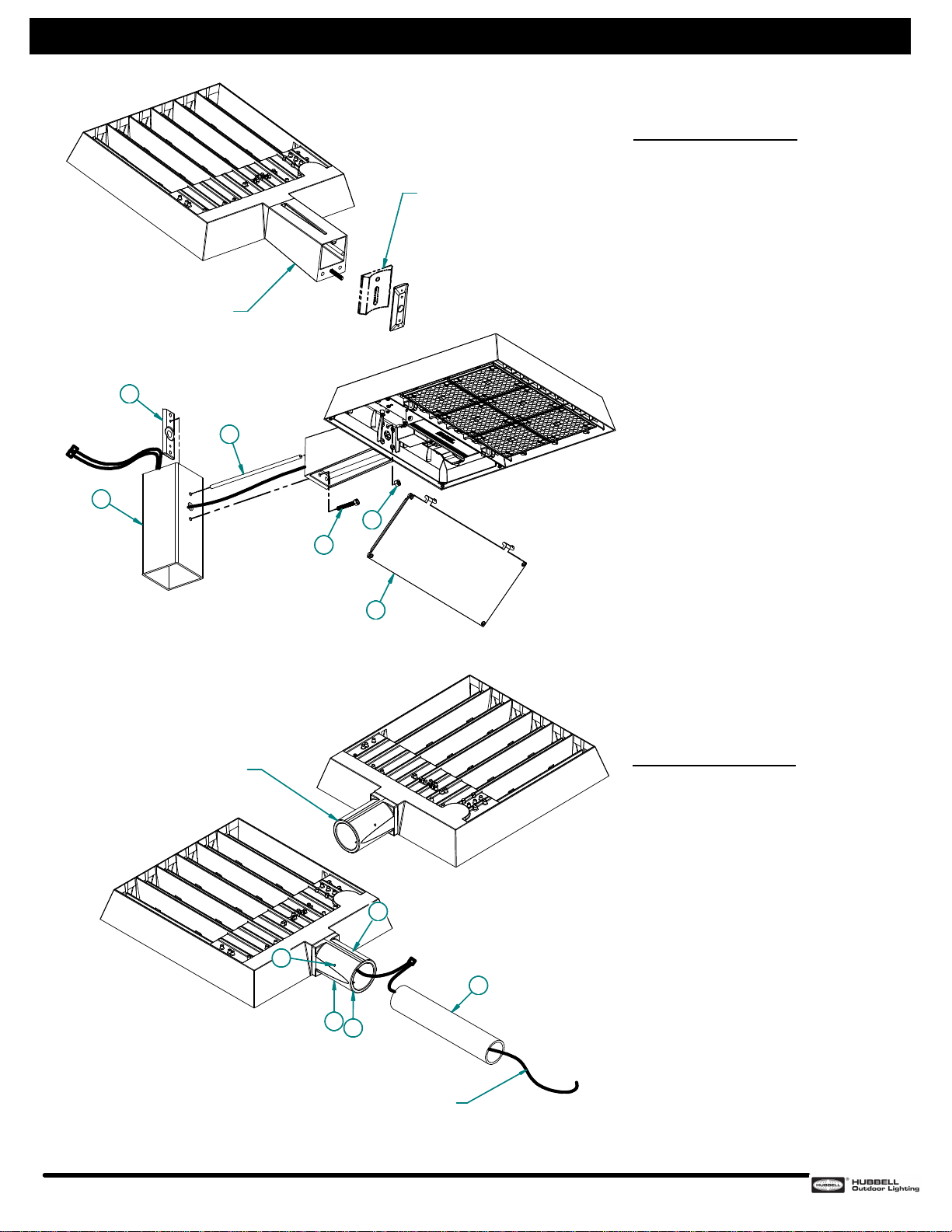

Fixture Installation:
Make power connections from the fixture
wiring to the power feed wires. Route
connected wiring into the pole mast arm
and pole interior.
Attach fixture by sliding the mast arm fitter
over the pole mast arm (E). Ensure wiring is
not pinched between the Mast Arm Fitter
and the pole mast arm.
Secure housing to arm by tightening (4)
3/8-16 set screws (G) using a 3/16 Allen
Wrench. Torque to 12 ft-lbs.
Ensure power is supplied to LEDs.
1.
2.
3.
4.
Ratio Area Arm Mount
Ratio Area Mast Arm Mount
Fixture Installation:
Open the driver compartment door (F) by
removing (4) 8-32 T-20 Torx fasteners.
Remove pole cap (not shown) and position
nut plate (B) inside pole (A) at pre-drilled
hole locations.
Insert 5/16-18 threaded rod (C) through
the arm and fasten on the interior of the
housing with a 5/16-18 nut, washer, and
lockwasher.
Insert the opposite end of the threaded rod
into the top hole of the pole drill pattern
and thread into the top hole of the nut
plate (B). Torque nut (D) to 10 ft-lbs.
Route fixture wire from the arm through
the wireway hole into the interior of the
pole, and then out the top of the pole.
Insert 5/16-18 hex bolt, washer, and
lockwasher set (E) through the center hole
located in the bottom surface of the arm,
through the lower hole of the pole drill
pattern and into the nut block (B).
Reinstall (if removed) the driver
compartment door (F), close and secure
(4) 8-32 fasteners.
Make power connections at the top of the
pole and replace pole cap.
Ensure power is supplied to LEDs.
1.
2.
3.
4.
5.
6.
7.
8.
9.
A
C
D
E
B
E
G
G
G
G
OPTIONAL
ROUND POLE ADAPTER
MULTIPLE DIAMETER
SIZES AVAILABLE
POWER IN FROM POLE
SET SCREWS
WIRING CONNECTIONS
WIRING
CONNECTIONS
F
MAST ARM FITTER
ARM MOUNT

INSTALLATION INSTRUCTIONS - RATIO AREA SHEET 3 OF 3
SAVE THESE INSTRUCTIONS
701 Millennium Boulevard Greenville, SC 29607 [phone] www.hubbelloutdoor.com

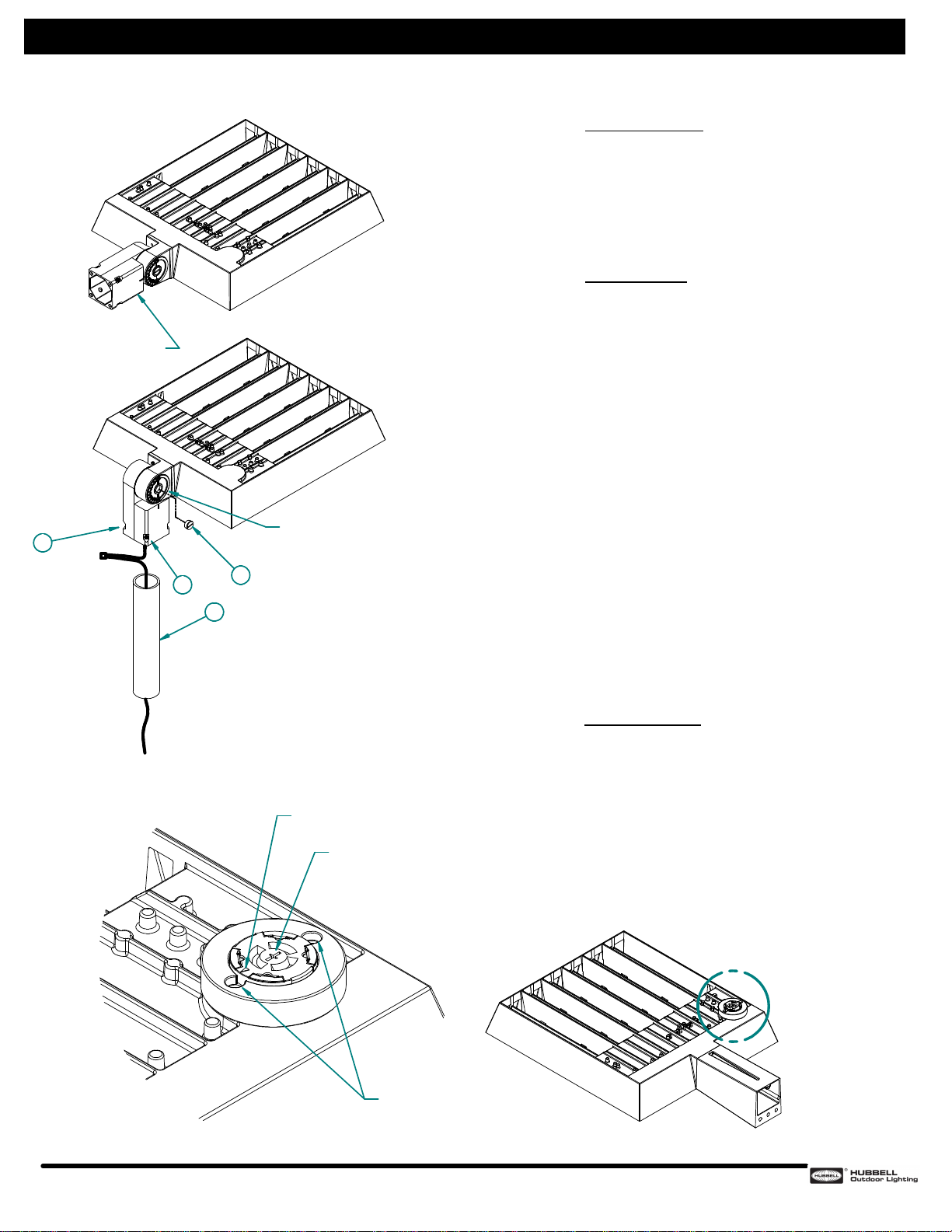

Ratio Area Knuckle Mount
Fixture Installation:
Make power connections from the fixture wiring to the
power feed wires. Route the connected wiring into the
interior of the pole through the tenon.
Attach the Knuckle to pole (E) by sliding the Knuckle
onto the tenon. Tighten each of the (8) 3/8-16 set
screws (G) using a 3/16 Allen wrench to approximately
12 ft-lbs.
Aim Adjustment:
Determine the desired vertical aim angle before
attempting adjustments.
Notice that there are tick marks are at 15° intervals, plus
long tick marks at 0°, 45° and 90°. The knuckle will
actually allow finer adjustments to 4° per step.
Remove the center hub cover (H)
Notice the large 1/2-13 hex head bolt in the center of the
hub acts as a pivot and should be loosened slightly for
adjustment, but never removed.
CAUTION: secure housing assembly or obtain help
holding and positioning the fixture while adjusting the
aim .
Aim the fixture to the desired angle.
Once the aim angle has been completed, tighten the
1/2-13 Hex Head pivot bolt to 35 ft-lbs.
Replace the Knuckle cover (H).
1.
2.
1.
2.
3.
4.
5.
6.
7.
E
G
GH
ACCESS TO 1/2-13 HEX HEAD BOLT
LOOSEN TO ADJUST ANGLE
TIGHTEN TO 35 FT/LBS
Photocontrol Orientation
NOTE: A photocontrol is not included with this fixture.
This orientation procedure is only necessary if
adjustment is required to aim the photocontrol in a
certain direction. Otherwise, the photocontrol will
function properly with no adjustment required to the
photcontrol receptacle.
Angle Adjustment:
Remove shorting cap or photocontrol if installed.
Slightly loosen the two screws to allow rotation of the
center section of the receptacle.
Insert a screwdriver tip into the adjustment slot located
in the center of the the receptacle and rotate so that the
arrow indicator points in the desired direction (usually
north)
Sufficiently tighten two screws.
Install photocontrol into receptacle, twist and lock into
position. Check to ensure photocontrol is pointing in
the desired direction.
1.
2.
3.
4.
5.
ADJUSTMENT SCREWS
ADJUSTMENT SLOT
AIM ARROW INDICATOR
PHOTOCONTROL
RECEPTACLE
LOCATION
KNUCKLE MOUNT
