Humanscale NeatCharge User manual

North America: [phone]
Europe: [phone]
Asia Pacic: [phone]
Assembly Instructions
English........................2
Français..................... 10
Instructions D’assemblage

2
Included Parts
Tools Required
Charger AC Adapter Position Sensor Charging Location
Sticker
Location Guides Double-Sided
Adhesive Sticker
Drill with #2 Philips
Head Driver Bit
Tape Measure or
Ruler
Cable Clips Mounting Screws

3

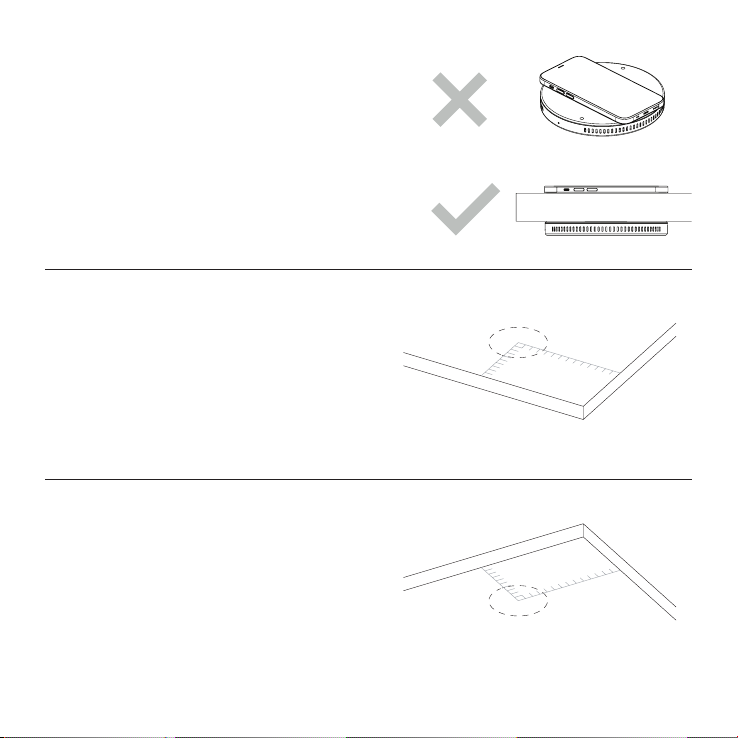

NOTE
STEP 1:
STEP 2:
Charger does not work at close range.The work
surface thickness must be at least 15mm (0.6”)
and no more than 34mm (1.3”).
Devices with MagSafe may experience a reduction
in maximum charging range of up to 5mm (0.2”)
Locate the desired position for the charger on
the surface. Measure from there to the edges of
the surface.
Find the same location beneath the surface.
Ensure that there is adequate room to mount
the charger and adjust position if necessary.

4
STEP 3:
Attach the charger to the surface using
the included screws.The small indicator
LED should face the front and the power
socket should face the rear. Ensure that
the “THIS SIDE UP” faces upwards.
Screw Mount
Adhesive Mount
If mounting to a surface that cannot be
screwed into, such as glass, use the included
double-sided adhesive sticker to mount the
charger. Clean and dry both surfaces and
remove the “THIS SIDE UP” sticker before
adhering. Do not use the screws in addition to
the adhesive.
Using the adhesive mount reduces the
maximum charging distance by 1mm (0.04”).

5

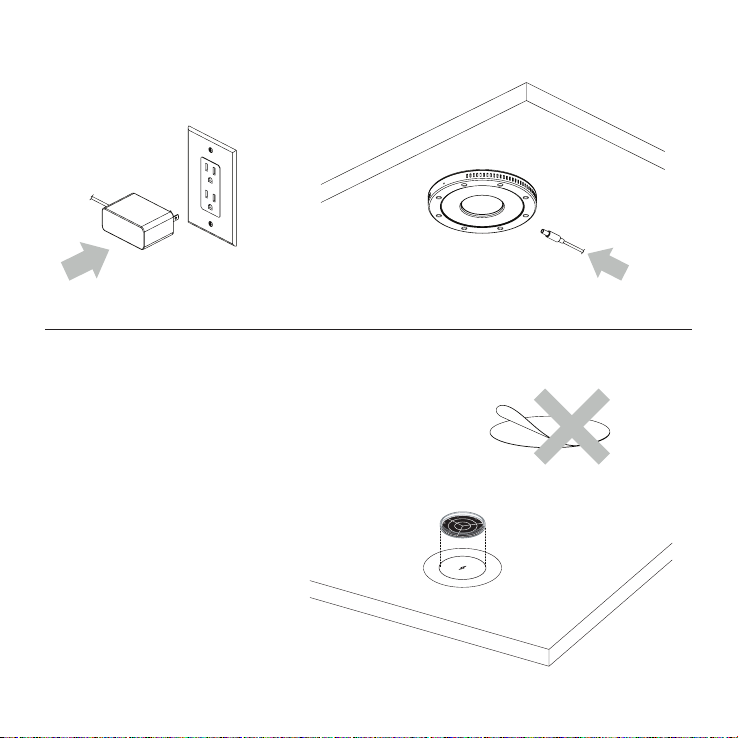

STEP 5:
Plug in the power cable and AC adapter. If needed,
cable clips can be used to manage the power cable.
STEP 4:
Without removing the adhesive cover, place the
Charging Location Sticker in the area above the
charger
Center the Position Sensor on the sticker.

6

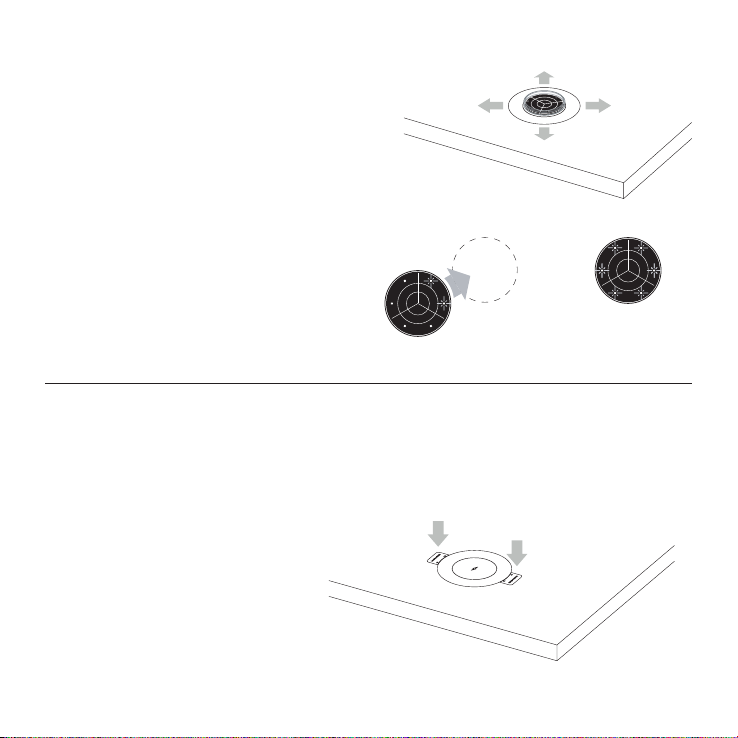

STEP 7:
Without moving the Charging Location Sticker, peel
off the adhesive backing from the Location Guides and
place them at opposite sides of the Charging Location
Sticker.
STEP 6:
Move the sticker and sensor together until
the sensor LEDs light up.
When the correct position is close, a portion
of the LEDs will light up in the direction of
the charger. Continue moving in the direction
indicated until all 6 LEDs light up.

7

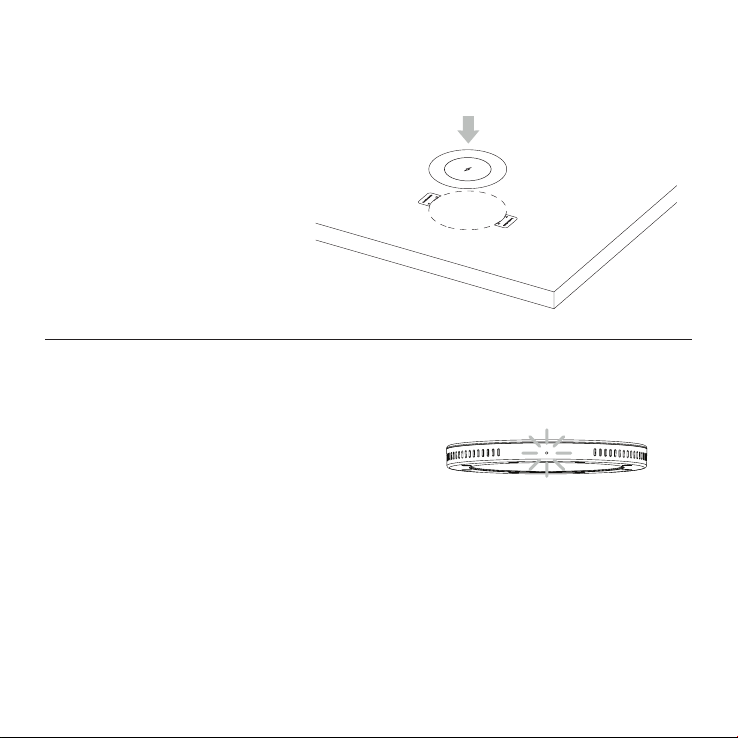

LED Behavior
• Power on: green light ashes 2 times
• Charging: green light ashing (1 second intervals)
• Abnormal / Error / FOD (Foreign Object Detection):
red light ashing (0.5 seconds intervals) until the
Foreign Object is removed or the device is power
cycled.
STEP 8:
Remove the adhesive backing from the Charging
Location Sticker and place it carefully in the same spot,
as indicated by the Location Guides.
Remove the Location Guides.

8
Product Name: NeatCharge
Model #:WE9012C-X
Input: 100-240VAC 50/60Hz 24V 1A
Max Wireless Output Power 10W
Charging Distance: 15mm to 34mm (0.6”-1.3”)
Qi compatible devices
Weight: 7.94 ounces (225g)
Operating Temperature: 32°F to 95°F (0°C to 35°C), humidity 10 to 90%
Storage Temperature: -4°F to 176°F (-20°C to 80°C), humidity 5 to 95%
CAUTION
• Remove all objects from the charging area before charging compatible mobiles, including phone cases, pop sockets,
coins, keys, rings, staples, paper clips, RFID cards, credit cards, and any other metal objects. Metal objects on or near
the charging area may become hot and cause burns.
• Be sure the surface is clear of dust and other debris before charging.
• Wireless charging is temperature sensitive. Do not use the Product outside of its operating temperature range and do
not store the Product outside of its storage temperature. Do not keep the Product in high-temperature environments,
including intense sunlight or other forms of heat. Keep product away from res and open ames.
• Do not disassemble the Product or attempt to re-purpose or modify it in any manner.
• If the Product is intended by Purchaser to be used by a minor, purchasing adult agrees to provide detailed instructions
and warnings to any minor prior to use. Failure to do so is sole responsibility of Purchaser, who agrees to indemnify
Humanscale for any unintended use/misuse by a minor.
• Product is intended for home, ofce and general indoor use only. Do not use near medical or industrial equipment or on
board an aircraft
• DO NOT USE THIS PRODUCT IF YOU HAVE A PACEMAKER OR IMPLANTED MEDICAL DEVICE. Wireless charging can
affect the operation of an implanted pacemaker or other medical devices.
Product Information

9
FCC ID: 2AYH2-WE9012CX
IC: 26837-WE9012C
This device complies with Part 15 and Part 18 of the FCC Rules. Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and (2) this device must accept any interference received, including
interference that may cause undesired operation.
This device contains license-exempt transmitter(s)/receiver(s) that comply with Innovation, Science and Economic
Development Canada’s license-exempt RSS(s): RSS-216, RSS-102, and SPR-002 at 0cm. Operation is subject to the
following two conditions: (1)This device may not cause interference, and (2) This device must accept any interference,
including interference that may cause undesired operation of the device.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device and for consumer
ISM equipment, pursuant to part 15 and part 18 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation.This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference
to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio or television reception, which can be determined by turning
the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following
measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
This equipment complies with FCC and ISED Radio Frequency (RF) radiation exposure limits set forth for an uncontrolled
environment.This equipment should be installed and operated with minimum distance of 20 cm between the radiator
and your body.
Changes or modications to this device not expressly approved by Humanscale may void the user’s authority to operate
this equipment.
Regulatory and Compliance Information

10
Pièces incluses
Outils nécessaires
Chargeur Adaptateur
d'alimentation
Capteur de
position
Autocollant de
positionnement du
chargeur
Guides de
positionnement
Autocollant double
face
Perceuse avec embout
cruciforme no2
Ruban à mesurer
ou règle
Attache-câbles Vis de montage

11
REMARQUE
ÉTAPE1:
ÉTAPE2:
Le chargeur ne fonctionne pas à courte portée.
La surface de charge doit avoir une épaisseur de
15mm (0,6po) à 34mm (1,3po).
Les appareils intégrant la technologie MagSafe
peuvent voir leur plage de chargement maximal
réduite de 5mm (0,2po), tout au plus.
Repérez la position désirée du chargeur sur la
surface. Mesurez la distance entre cette position
et les bords de la surface.
Trouvez ce même emplacement sous la surface.
Assurez-vous qu'il y ait sufsamment d'espace
pour installer le chargeur et ajuster sa position
au besoin.

12
ÉTAPE3:
Fixez le chargeur à la surface à l'aide des
vis fournies. Le petit voyant DEL doit être
sur le devant et la prise d'alimentation à
l'arrière. Assurez-vous que les èches de
l'étiquette «Haut» pointent vers le haut.
Montage à l'aide de vis
Montage à l'aide de l'autocollant
Pour installer le chargeur sur une surface dans
laquelle il est impossible de visser, comme
le verre, utiliser l'autocollant double face.
Nettoyez et séchez les deux surfaces et retirez
l'autocollant «HAUT» avant de procéder. Ne
pas utiliser de vis en plus de l'autocollant.
Le fait d'installer le chargeur à l'aide de
l'autocollant réduit la distance de recharge
maximum de 1mm (0,04po).

13
ÉTAPE5:
Branchez le câble d'alimentation et l'adaptateur
d'alimentation. Au besoin, utilisez les attache-câbles
pour retenir le câble d'alimentation.
ÉTAPE4:
Sans retirer l'endos de l'adhésif, placez
l'autocollant de positionnement du chargeur dans
la zone située au-dessus du chargeur.
Centrez le capteur de position sur l'autocollant.

14
ÉTAPE7:
Sans déplacer l'autocollant de positionnement du
chargeur, retirez l'endos de l'adhésif des guides de
positionnement et placez-les de part et d'autre de
l'autocollant de positionnement du chargeur.
ÉTAPE6:
Déplacez l'autocollant et le capteur ensemble
jusqu'à que les voyants DEL du capteur
s'allument.
Lorsque vous vous approcherez de la
position exacte, une partie des voyants DEL
s'allumeront dans la direction du chargeur.
Continuez de vous déplacer dans la direction
indiquée jusqu'à ce que six voyants DEL
s'allument.

15
Voyant DEL
• Sous tension: voyant vert qui clignote deux fois
• En charge: voyant vert qui clignote à intervalle d'une
seconde
• Mauvais fonctionnement, erreur, détection d'un corps
étranger: voyant rouge qui clignote à intervalle de
0,5seconde jusqu'à ce que le corps étranger soit retiré
ou que l'appareil soit redémarré.
ÉTAPE8:
Retirez l'endos de l'autocollant de positionnement
du chargeur et placez ce dernier avec soin à l'endroit
précis indiqué par les guides de positionnement.
Retirez les guides de positionnement.

16
Nom du produit: NeatCharge
Numéro de modèle: WE9012C-X
Entrée: 100-240VCA, 50-60Hz, 24V, 1A
Puissance de sortie sans l maximale: 10W
Distance de recharge: de 15 à 34mm (de 0,6 à 1,3po)
Pour les appareils qui satisfont la norme Qi
Poids: 225g (7,94oz)
Température de fonctionnement: de 0°C à 35°C (de 32°F à 95°F), humidité de 10 à 90%
Température d'entreposage: de -20°C à 80°C (de -4°F à 176°F), humidité de 5 à 95%
AVERTISSEMENTS
• Avant de recharger les téléphones mobiles compatibles, retirer tous les objets de la zone de charge, incluant les étuis
de téléphone, les PopSocket, les pièces de monnaie, les clés, les bagues, les agrafes, les trombones, les cartes IRF, les
cartes de crédit et tout autre objet métallique. Les objets métalliques laissés sur le chargeur ou à proximité pourraient
devenir chauds et causer des brûlures.
• Avant de recharger un appareil, s'assurer que la surface est exempte de poussière ou d'autres débris.
• La recharge sans l est sensible à la température. Ne pas utiliser le produit à une température en dehors de la plage de
température de fonctionnement ni l'entreposer à une température en dehors de la plage de température d'entreposage.
Ne pas conserver le produit dans un environnement à température élevée, comme sous les rayons intenses du soleil ou
là où il sera exposé à d'autres formes de chaleur. Garder le produit à l'écart du feu et des ammes nues.
• Ne pas démonter ou modier le produit ni tenter de l'utiliser à des ns pour lesquelles il n'a pas été conçu.
• Si le produit sera utilisé par un mineur, l'adulte acheteur s'engage à donner des instructions et des avertissements
détaillés à tout mineur avant que ce dernier utilise le produit. Il est de l'entière responsabilité de l'acheteur de donner ces
directives et celui-ci s'engage à libérer Humanscale de toute responsabilité en cas d'utilisation inadéquate ou abusive du
produit par un mineur.
• Ce produit est strictement fait pour être utilisé à la maison, au bureau et, de façon générale, à l'intérieur. Ne pas utiliser
ce produit à proximité d'équipement médical ou industriel ni à bord d'un avion.
• TOUT INDIVIDU PORTANT UN STIMULATEUR CARDIAQUE OU UN DISPOSITIF MÉDICAL IMPLANTÉ DOIT
S'ABSTENIR D'UTILISER CE PRODUIT. La recharge sans l peut altérer le fonctionnement d'un stimulateur cardiaque ou
d'autres dispositifs médicaux.
Information sur le produit

17
Numéro d’identication de la FCC: 2AYH2-WE9012CX
IC: 26837-WE9012C
Cet appareil est conforme aux parties15 et 18 des règles de la FCC. Son fonctionnement est sujet aux deux conditions
suivantes: (1) l'appareil peut causer un brouillage préjudiciable, et (2) il doit accepter tout brouillage reçu, incluant celui qui
pourrait entraîner son mauvais fonctionnement.
Cet appareil intègre des émetteurs et des récepteurs exempts de licence qui, à 0cm, sont conformes aux normes RSS-216,
RSS-102 et SPR-002 du Cahier des charges sur les normes radioélectriques d’Innovation, Sciences et Développement
économique Canada. Son fonctionnement est sujet aux deux conditions suivantes: (1) l’appareil peut causer un brouillage, et
(2) il doit accepter tout brouillage, incluant celui qui pourrait entraîner son mauvais fonctionnement.
REMARQUE: cet équipement a été testé et déclaré conforme aux limites de la catégorieB des dispositifs numériques en
vertu de la partie15 et 18 des règles de la FCC. Ces limites sont dénies an d'assurer une protection raisonnable contre
le brouillage préjudiciable au sein d'installations résidentielles. Cet appareil génère, utilise et peut irradier de l'énergie de
fréquence radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut générer un brouillage préjudiciable
des radiocommunications. Cependant, rien ne garantit qu'il ne provoquera pas non plus de brouillage au sein d'installations
particulières. Si cet appareil cause un brouillage préjudiciable de la réception radio ou télévisuelle, lequel peut être observé en
allumant et en éteignant l'équipement, l'utilisateur peut tenter d'éliminer le brouillage en suivant l'une des recommandations
suivantes:
• Réorienter ou relocaliser l'antenne réceptrice.
• Augmenter la distance entre l'équipement et l'appareil récepteur.
• Brancher l'équipement à une prise d'un circuit différent de celui auquel l'appareil récepteur est branché.
• Consulter le détaillant ou un technicien expérimenté en radio ou en télévision pour obtenir de l'aide.
Cet équipement est conforme aux limites d'exposition aux rayonnements prévues par la FCC et ISED pour un environnement
contrôlé. Cet équipement devrait être installé et utilisé de façon à maintenir une distance minimum de 20cm entre le
radiateur et votre corps.
Toute modication apportée à cet appareil qui n’a pas été expressément approuvée par Humanscale pourrait invalider le droit
d’usage de l’utilisateur.
Informations réglementaires et de conformité

GT-NPD-AI-1885-001-R00
Humanscale Corporation
1114 6th Ave. 15th Floor
NewYork, NY 10036
www.humanscale.com
For our terms and conditions please go to
https://www.humanscale.com/about/legal-information/terms-conditions.cfm
© 2021 Humanscale Corporation. The text and artwork are copyrighted materials. All rights reserved. The
Humanscale mark and logo are trademarks of Humanscale Corporation and are registered in the United States
and certain other countries.
