Ibiza Mh-astro-laser-wash User manual

DUAL DMX MOVING HEAD

ASTRO - LASER - WASH 2-in-1

DOUBLE LYRE DMX RGBW

ASTRO -LASER- WASH 2-en-1

MANUAL

Ref.

MH-ASTRO-LASER-WASH

DMX CHANNEL CHART - p. 2

EN - Instruction Manual - p. 4

FR - Manuel d'Utilisation - p. 7

DE - Bedienungsanleitung - S. 11

NL - Handleiding - p. 15

RO - Manual de instructiuni - p. 18

SI - Navodila za uporabo - p. 21

ES - Manual de Uso - p. 25

IT - Manuale di istruzioni - p. 29

MANUAL - MH-ASTRO-LASER-WASH

Code: 16-2124

DMX CHANNELS

19-CHANNEL TABLE

19CH VALUE DESCRIPTION

1 0-255 X-axis position

2 0-255 Y-axis position

3 0-255 Motor speed

4 0-255 Total dimming

5 0-255 Astro e󰊞ect R brightness

6 0-255 Astro e󰊞ect G brightness

7 0-255 Astro e󰊞ect B brightness

8 0-255 Astro e󰊞ect W brightness

9 0-255 Strobe LED coil 1R

10 0-255 Strobe LED coil 1G

11 0-255 Strobe LED coil 1B

12 0-255 Strobe LED coil 2R

13 0-255 Strobe LED coil 2G

14 0-255 Strobe LED coil 2B

15 0-255 Strobe LED coil 3R

16 0-255 Strobe LED coil 3G

17 0-255 Strobe LED coil 3B

18 0-255 Laser

19 0-9 No strobe

10-140 Strobe 0-100%

141-255 Random strobe speed

MANUAL - MH-ASTRO-LASER-WASH

www.ibiza-light.com

24-CHANNEL TABLE

24CH VALUE DESCRIPTION

1 0-255 X-axis position

2 0-255 X-axis position 󰊟ne-tuning

3 0-255 Y-axis position

4 0-255 Y-axis position 󰊟ne-tuning

5 0-255 Motor speed

6 0-255 Manual total dimming

7 0-255 Astro e󰊞ect manual dimming R brightness

8 0-255 Astro e󰊞ect manual dimming G brightness

9 0-255 Astro e󰊞ect manual dimming B brightness

10 0-255 Astro e󰊞ect manual dimming W brightness

11 0-255 Strobe LED coil 1R

12 0-255 Strobe LED coil 1B

13 0-255 Strobe LED coil 1G

14 0-255 Strobe LED coil 2R

15 0-255 Strobe LED coil 2B

16 0-255 Strobe LED coil 2G

17 0-255 Strobe LED coil 3R

18 0-255 Strobe LED coil 3B

19 0-255 Strobe LED coil 3G

20 0-255 Laser

21 0-35 Manual dimming Color temperature selection/ manual dimming

(CH14 0-14 valid)

36-255 10 color temperature adjustment

22 0-14 Manual dimming or color temperature selection

15-255 Color selection

23 0-9 No strobe

10-140 Strobe 0-100%

141-255 Random strobe speed

24 0-99 Manual dimming /color selection/color temperature selection

100-199 Automatic

200-255 Waiting for 2S reset

MANUAL - MH-ASTRO-LASER-WASH

Code: 16-2124

INSTRUCTION MANUAL

DUAL DMX MOVING HEAD RGBW ASTRO & WASH

WARNINGS

CAUTION

DO NOT OPEN THE HOUSING

SHOCK HAZARD

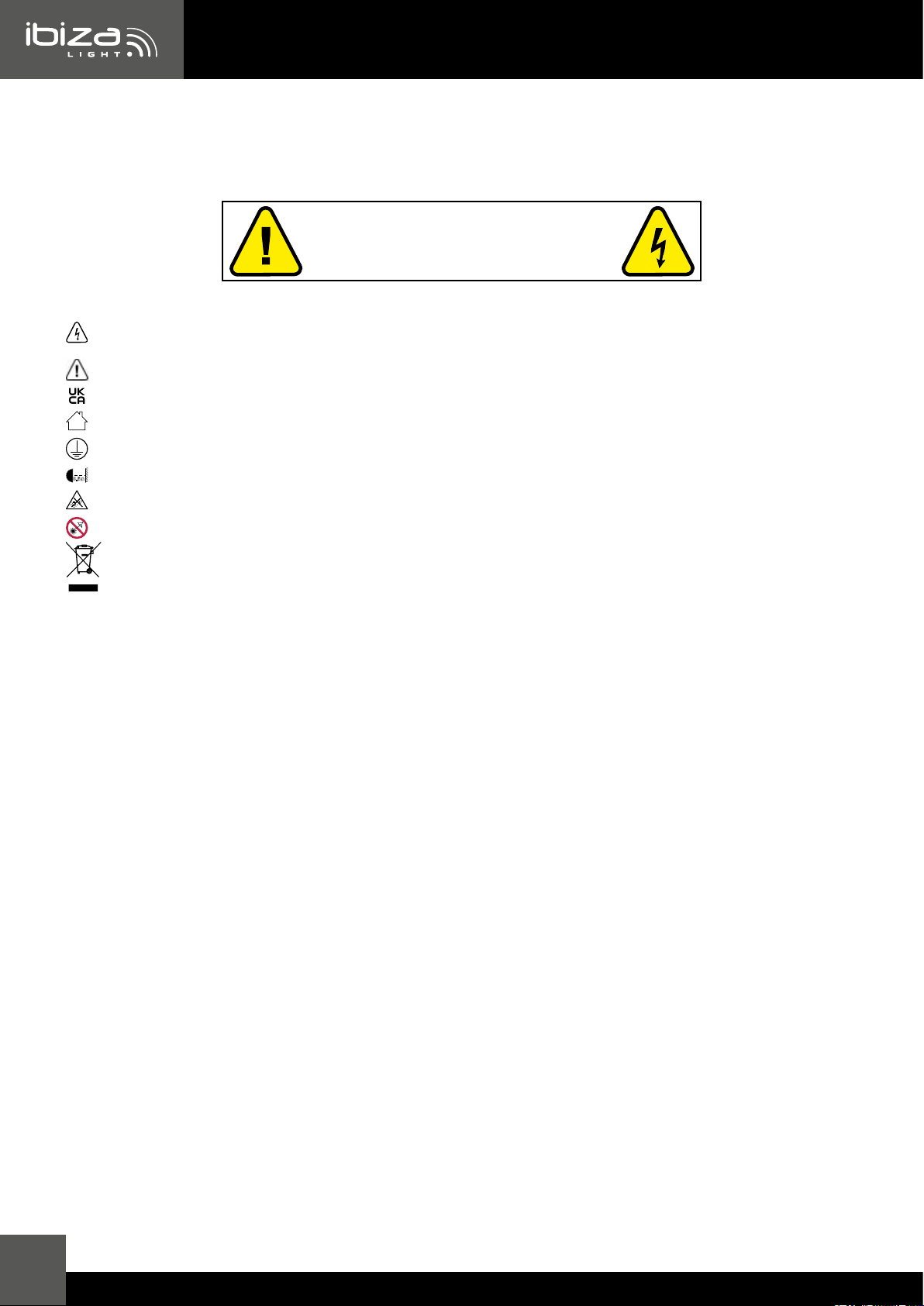

EXPLANATION OF SYMBOLS

The triangle containing a lightning symbol is used to indicate whenever your health is at risk (due to elec-

trocution, for example).

An exclamation mark in a triangle indicates particular risks in handling or operating the appliance.

The unit complies with UK standards

For indoor use only

Protection class I. Requires an earth connection

0.5m

Minimum distance between the appliance and other objects

Don’t stare into the light beam

Do not stare into the laser beam

Correct Disposal of this product

This marking indicates that this product should not be disposed with other household wastes throughout the EU. To

prevent possible harm to the environment or human health from uncontrolled waste disposal, recycle it responsibly

to promote the sustainable reuse of material resources. To return your used device, please use the return and collec-

tion systems or contact the retailer where the product was purchased. They can take this product for environmentally safe

recycling.

IMPORTANT SAFETY INSTRUCTIONS AND DANGER WARNINGS

• Laser device complies with standard EN60825-1: 2014

• This is a class 2 laser, DO NOT LOOK INTO THE BEAM.

• The use of this laser device is reserved for speci󰃰c use of entertainment or display.

• The use of this product is strictly reserved for a professional trained in this type of product.

• The device must be installed so that the rays remain above the public.

• The device must be securely 󰃰xed to prevent it from falling or changing the angle of the rays.

• CAUTION: the laser is mounted on a rotating head, the product must be installed in such a way

that at no time does the laser beam touch the public either directly or by re󰃱ection.

• Any risk of accidental re󰃱ection of the beam (objects, obstacles, walls, etc.) must be avoided

• The device may only be used for its intended purpose, any other use is prohibited.

• Never look directly at the beam, as exposure may be dangerous for the eyes.

• Access to the laser device must be closed or restricted.

• The device must never be opened; only the manufacturer is authorised to open the device.

• Only external cleaning of the device is permitted; to do this, the device must 󰃰rst be disconnec-

ted from the mains.

• Please read these instructions carefully, they include important information about the installa-

tion, usage and maintenance of this product.

• Please keep this User Guide for future reference. If you sell the unit to another user, be sure that

he also receives this instruction booklet.

• Always make sure that you are connecting to the proper voltage, and that the line voltage you are connecting

to is not higher than that stated on the decal or rear panel of the 󰊟xture.

• This product is intended for indoor use only!

• It is essential that the device is earthed. A quali󰊟ed person must carry out the electric connection.

• To prevent risk of 󰊟re or shock, do not expose 󰊟xture to rain or moisture. Make sure there are no 󰊠ammable

materials close to the unit while operating.

MANUAL - MH-ASTRO-LASER-WASH

www.ibiza-light.com

• The unit must be installed in a location with adequate ventilation, at least 20in (50cm) from adjacent surfaces.

Be sure that no ventilation slots are blocked.

• Always disconnect from power source before servicing or replacing fuse and be sure to replace with same fuse

size and type.

• Secure 󰊟xture to fastening device using a safety chain. Never carry the 󰊟xture solely by its head. Use its carry-

ing handles.

• Maximum ambient temperature (Ta) is 104° F (40°C). Do not operate the 󰊟xture at temperatures higher than

this.

• In the event of a serious operating problem, stop using the unit immediately. Never try to repair the unit by

yourself. Repairs carried out by unskilled people can lead to damage or malfunction. Please contact the near-

est authorized technical assistance center. Always use the same type of spare parts.

• Don’t connect the device to a dimmer pack.

• Make sure the power cord is never crimped or damaged.

• Never disconnect the power cord by pulling or tugging on the cord.

• Avoid direct eye exposure to the light source while it is on.

• The product is for decorative purposes only and not suitable as a household room illumination.

• The light source of this luminaire is not replaceable. When it reaches the end of its life time, the whole unit

must be discarded.

• DISCONNECT DEVICE: Where the MAINS plug or an appliance coupler is used as the disconnect device, the

disconnect device shall remain readily operable.

FEATURES

• 19/24 DMX channels

• Modes: DMX, master-slave, music-controlled, auto, static colour, colour change and gradient

• ASTRO e󰊞ect with 1x 10W 4-in-1 RGBW Osram LED

• WASH e󰊞ect with 36x 0.2W RGB 3-in-1 SMD LEDs

• Green 50mW LASER

• Strobe

• Dimmer

• Adjustable brightness of the RGBW LEDs of the Wash e󰊞ect

INSTALLATION

The unit should be mounted via its screw holes on the bracket. Always ensure that the unit is 󰊟rmly 󰊟xed to

avoid vibration and slipping while operating. Always ensure that the structure to which you are attaching the

unit is secure and able to support a weight of 10 times of the unit’s weight. Also always use a safety cable that

can hold 12 times the weight of the unit when installing the 󰊟xture.

The equipment must be 󰊟xed by professionals at a place where is out of the reach of people and where nobody

can pass by or under it.

FUSE REPLACEMENT

Disconnect the power cord before replacing a fuse and always replace with the same type fuse

• With a 󰊠at head screwdriver wedge the fuse holder out of its housing.

• Remove the damaged fuse from its holder and replace with exactly the same type of fuse.

• Insert the fuse holder back in its place and reconnect power.

• The fuse is located inside this compartment. Remove using a 󰊠at head screwdriver.

FIXTURE LINKING

You will need a serial data link to run light shows of one or more 󰊟xtures using a DMX-512 controller or to run

synchronized shows on two or more 󰊟xtures set to a master/slave operating mode. The combined number of

channels required by all 󰊟xtures on a serial data link determines the number of 󰊟xtures that the data link can

support.

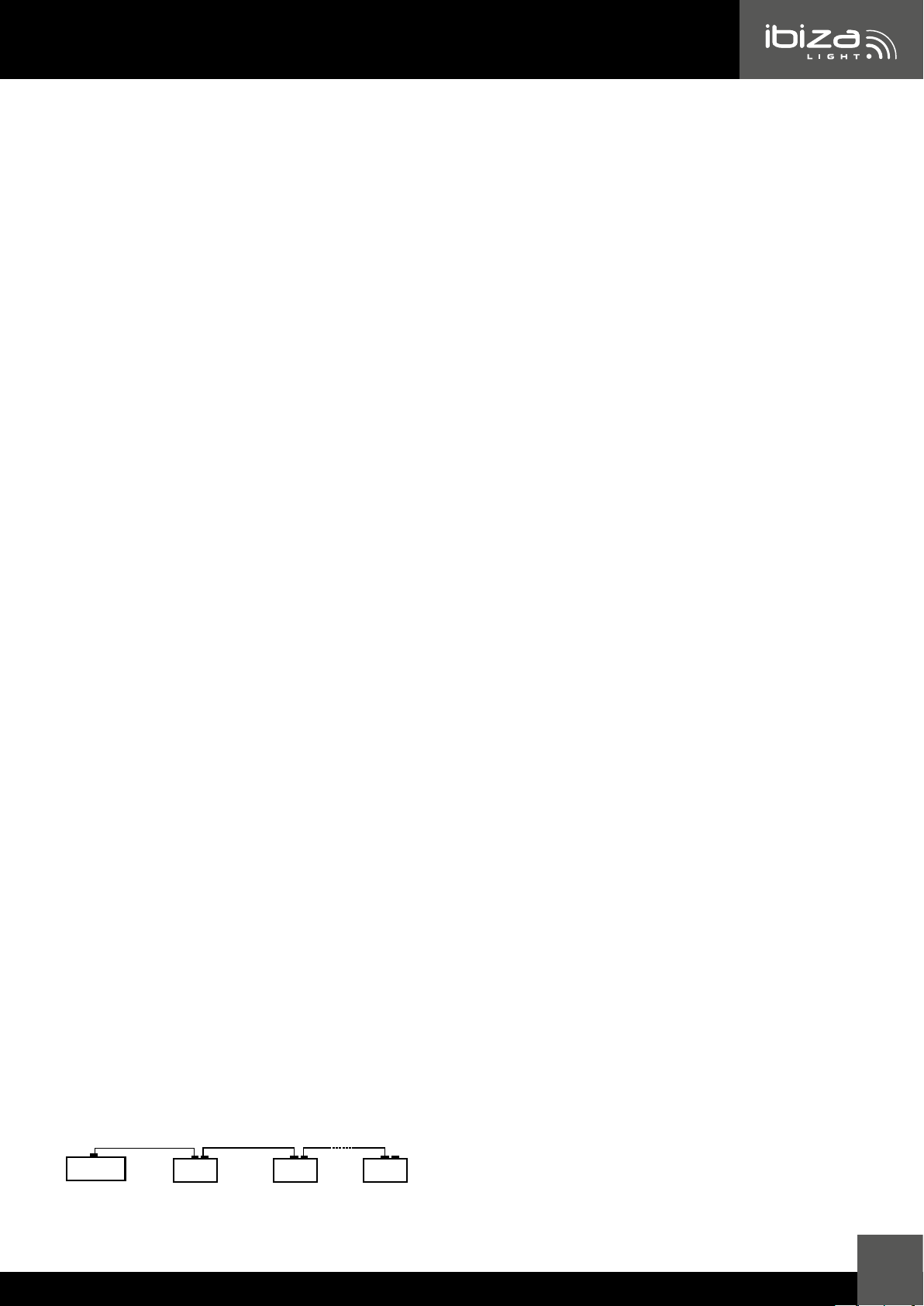

Console Light1 Light2 Light3

Important: Fixtures on a serial/data link must be daisy chained in one single line.

MANUAL - MH-ASTRO-LASER-WASH

Code: 16-2124

CABLE CONNECTORS

Cabling must have a male XLR connector on one end and a female XLR connector on the other end.

DMX CONNECTOR CONFIGURATION

Termination reduces signal errors. To avoid signal transmission problems and inter-

ference, it is always advisable to connect a DMX signal terminator.

OPERATING INSTRUCTIONS

NAVIGATION THROUGH THE CONTROL PANEL

Access control panel functions using the four panel buttons located directly under-

neath the LCD Display..

Button Function

MENU Used to access the menu or to return to a previous menu option

UP Scrolls through menu options in ascending order

DOWN Scrolls through menu options in descending order

ENTER Used to select and store the current menu or option within a menu

Switch the unit on. Press the MENU key and following functions will appear in turn. To select a menu item, press

<ENTER>.When a menu function is selected, the display will show immediately the 󰊟rst available option for the

selected menu function.

MENU MAP

NO.? DISPLAY FUNCTION DESCRIPTION

1 A001-A512 DMX channel mode

2AU01-AU02 Automatic mode

3Sound Sound controlled mode

4R00-R255 Fixed angle red dimmer

5G00-G2055 Fixed angle green dimmer

6B00-B255 Fixed angle blue dimmer

7W00-W255 Fixed angle white dimmer

8 CHXX-CHXX Choose number of channels

9rPON/rPof Pan forward/Pan Reverse

10 rton/rtoF Tilt forward/Tilt reverse

11 Rest Manual reset

12 Ver Version

CARE

Before cleaning the unit, disconnect it if from the mains. Do not use aggressive cleaning agents. Use a clean

cloth to wipe any dust or dirt from the product. We are not liable for damage arising from incorrect handing,

improper use or wear and tear. We reserve the right to make technical modi󰊟cations.

SPECIFICATIONS

Input voltage ................................................................................................................... 110-240V~ 50/60Hz

Consumption ............................................................................................................................................40W

Light sources .................................................................. ASTRO e󰊞ect with 1x 10W 4-in-1 RGBW Osram LED

.......................................................................................... WASH e󰊞ect with 36x 0.2W RGB 3-in-1 SMD LEDs

........................................................................................................................................ Green 50mW LASER

Laser wave length ................................................................................................................................ 518nm

Max. AEL .............................................................................................................................................. <1mW

Dimensions ..................................................................................................................... 143 x 125 x 165mm

Weight .................................................................................................................................................... 1.5kg

UP DOWN

MENU ENTER

8.8.8.8.

MANUAL - MH-ASTRO-LASER-WASH

www.ibiza-light.com

NOTICE D’UTILISATION

CONTENU DE L’EMBALLAGE:

• DOUBLE LYRE DMX ASTRO – LASER - WASH

• 1 cordon secteur

• Mode d’emploi

DÉBALLAGE

Dès réception de l’appareil, ouvrez le carton et véri󰊟ez que le contenu est complet et en bon état. Sinon, pré-

venez immédiatement le transporteur et conservez l’emballage s’il montre des signes de mauvais traitements.

Conservez le carton et tous les matériaux d’emballage a󰊟n de pouvoir transporter l’appareil en toute sécurité.

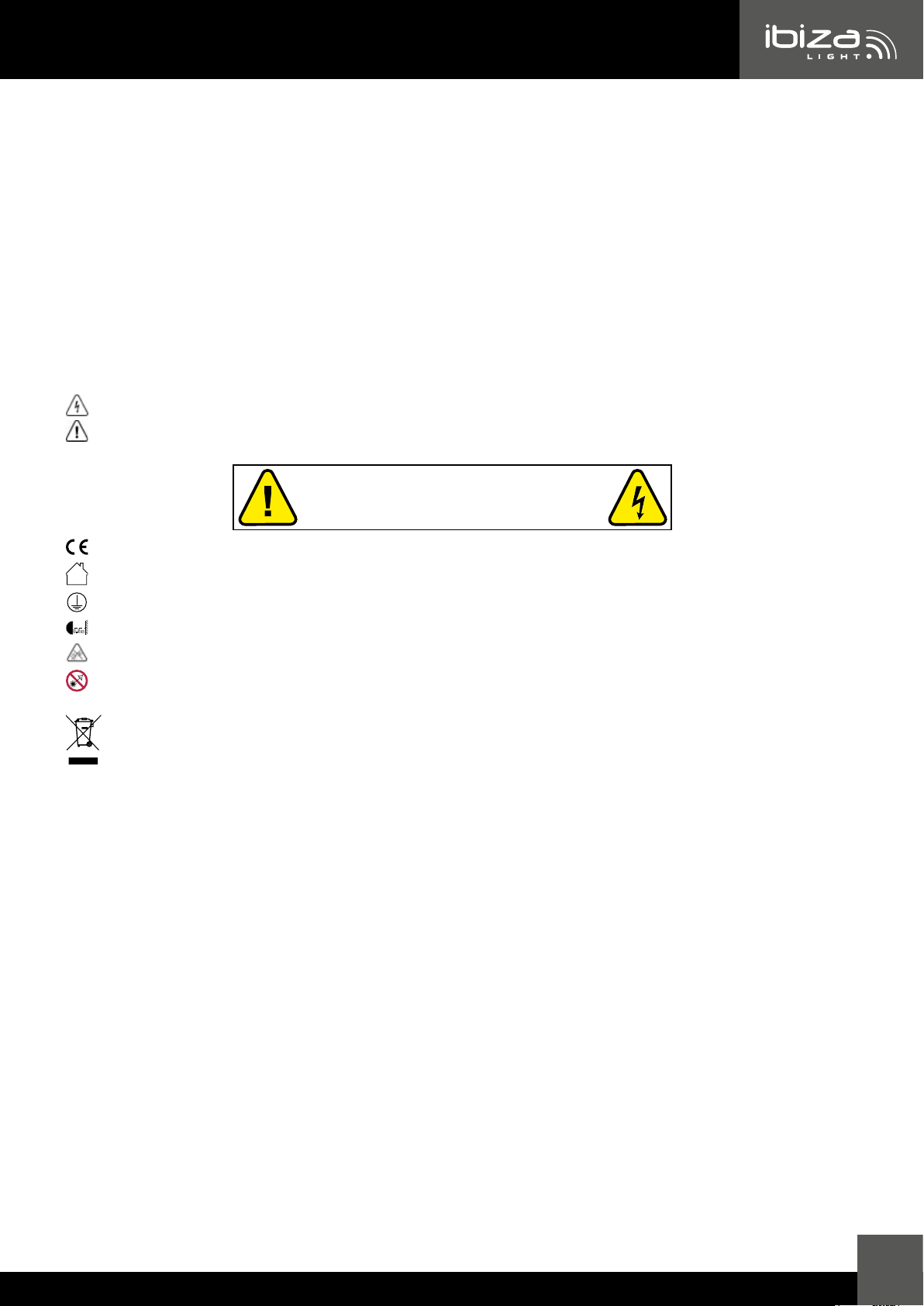

EXPLICATION DES SYMBOLES

L’éclair dans le triangle attire l’attention sur un danger physique (due à une électrocution p.ex.).

Le point d’exclamation dans le triangle indique un risque dans la manipulation ou l’utilisation de l’appareil.

En conformité avec les exigences de la norme CE

Utilisation uniquement à l’intérieur

Classe de protection I: Mise à la terre obligatoire

0.5m

Distance minimum entre l’appareil et d’autres objets

Ne pas regarder directement dans le rayon lumineux

Do not stare into the laser beam

Mise au rebut du produit

Ce symbole indique que ce produit ne doit pas être jeté aux ordures ménagères au sein des pays de la Communauté

européenne. A󰊟n de protéger l’environnement et/ou la santé humaine contre une mise aux rebuts incontrôlée, il

convient de le recycler d’une manière responsable a󰊟n de soutenir une réutilisation durable des ressources. Pour le

recyclage d’appareils usagés, rapportez-le à un centre de collecte d’appareils électriques ou contactez le revendeur où

vous avez acheté le produit. Ils s’assureront du recyclage écologique du produit.

CONSIGNES DE SECURITE

• Appareil laser conforme à la norme EN60825-1 : 2014

• Il s’agit d’un laser de classe 2, NE PAS REGARDER DANS LE FAISCEAU

• L’utilisation de cet appareil à laser sortant est réservé à un usage spéci󰃰que de spectacle ou d’af-

󰃰chage décret n°2012-1303.

• L’utilisation de ce produit est strictement réservé à un professionnel formé sur ce type de produit.

• L’appareil doit être installé de manière que les rayons restent au-dessus du public

• L’appareil doit être 󰃰xé de manière solide pour éviter toute chute ou changement d’orientation de

l’angle des rayons.

• ATTENTION : le laser est monté sur un tête tournante, le produit doit être installé en prenant

garde qu’à aucun moment le faisceau laser ne soit directement ou par ré󰃱exion ne touche le pu-

blic

• Il faut éviter tout risque de ré󰃱exions accidentelles des faisceaux (objets, obstacles, murs…)

• L’appareil ne peut être utiliser que pour l’usage pour lequel il est destiné, tout autre usage est

interdit.

• Ne jamais regarder le faisceau directement, l’exposition peut être dangereuse pour les yeux

• L’accès à la commande de l’appareil doit être fermé ou réservé

• L’appareil ne doit jamais être ouvert, seul le fabricant est autorisé à ouvrir l’appareil

• Seul un nettoyage extérieur de l’appareil est autorisé, pour cela il faut au préalable débranché

ATTENTION

NE PAS OUVRIR LE BOITIER

RISQUE DE CHOC ELECTRIQUE

MANUAL - MH-ASTRO-LASER-WASH

Code: 16-2124

l’appareil.

• Lisez attentivement ce manuel qui contient des informations importantes sur l’installation, l’utili-

sation et l’entretien de cet appareil.

• Conservez le manuel pour référence ultérieure. Si l’appareil change un jour de propriétaire, assu-

rez-vous que le nouvel utilisateur est en possession du manuel.

• Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension d’alimentation

indiqué sur la plaque signalétique de l’appareil.

• Uniquement pour utilisation à l’intérieur!

• L’appareil doit être impérativement relié à la terre.

• A󰊟n d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l’humidi-

té. Assurez-vous qu’aucun objet in󰊠ammable ne se trouve à proximité de l’appareil pendant son fonctionne-

ment.

• Installez l’appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface. Assurez-vous

que les fentes de ventilation ne sont pas bloquées.

• Débranchez l’appareil du secteur avant toute manipulation ou entretien. Lorsque vous remplacez le fusible,

utilisez uniquement un fusible qui présente exactement les mêmes caractéristiques que l’ancien.

• Sécurisez l’appareil sur le dispositif de 󰊟xation au moyen d’une chaîne. Ne portez jamais l’appareil en le te-

nant par le boîtier. Tenez-le par l’étrier.

• La température ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l’appareil à des températures

supérieures.

• En cas de dysfonctionnement, arrêtez immédiatement l’appareil. N’essayez jamais de réparer l’appareil par

vous-même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un

service technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d’origine.

• Ne pas brancher l’appareil sur un variateur.

• Ne pas exposer vos yeux à la source lumineuse.

• Assurez-vous que le cordon d’alimentation n’est jamais écrasé ni endommagé.

• Ne jamais débrancher l’appareil en tirant sur le cordon.

• Le luminaire ne doit servir qu’à des 󰊟ns décoratives et ne convient pas comme éclairage domestique normal.

• La source lumineuse de ce luminaire n’est pas remplaçable. Lorsque la source lumineuse atteint sa 󰊟n de vie,

le luminaire entier doit être remplacé.

• Dispositif de déconnexion: Lorsque le cordon d’alimentation ou un coupleur d’appareil est utilisé comme

dispositif de déconnexion, ce dispositif doit rester facilement accessible; si un interrupteur omnipolaire est

utilisé comme dispositif de déconnexion, l’emplacement sur l’appareil et la fonction de l’interrupteur doit être

décrite, et le commutateur doit rester facilement accessible

DESCRIPTION

• 19/24 canaux DMX

• Modes de fonctionnement : DMX, maître-esclave, contrôlé par la musique, automatique, couleur statique,

changement et fondu de couleur

• E󰊞et ASTRO avec 1 LED Osram RGBW 4-in-1 de 10W

• E󰊞et WASH avec 36 LED SMD 0.2W RGB 3-in-1

• LASER vert 50mW

• Stroboscope

• Dimmer

• Réglages de luminosité des LED RGBW de l’e󰊞et WASH

INSTALLATION

Fixez l’appareil sur l’étrier au moyen des trous de vis. Assurez-vous que l’appareil est solidement 󰊟xé a󰊟n d’évi-

ter des vibrations et des mouvements pendant le fonctionnement. Véri󰊟ez que le support sur lequel vous allez

installer l’appareil est solide et capable de supporter au moins 10 fois le poids de l’appareil. Lors de l’installation

utilisez toujours un câble de sécurité supplémentaire qui peut porter 12 fois le poids le d’appareil. Cet appareil

doit être installé par des professionnels. Il doit être installé à un endroit où il est hors de portée des personnes et

où personne ne peut passer en-dessous.

©Copyright LOTRONIC 2023

MANUAL - MH-ASTRO-LASER-WASH

www.ibiza-light.com

REMPLACEMENT DU FUSIBLE

Débranchez le cordon d’alimentation avant de remplacer le fusible et utilisez toujours un fusible

ayant les mêmes caractéristiques que l’ancien

• Sortez le porte-fusible de son logement à l’aide d’un tournevis à lame plate.

• Sortez le fusible grillé et remplacez-le par un autre en tous points identiques.

• Remettez le porte-fusible dans son logement et rebranchez l’appareil sur le secteur.

• Le fusible se trouve à l’intérieur de ce compartiment.

• Retirez-le au moyen d’un tournevis à lame plate.

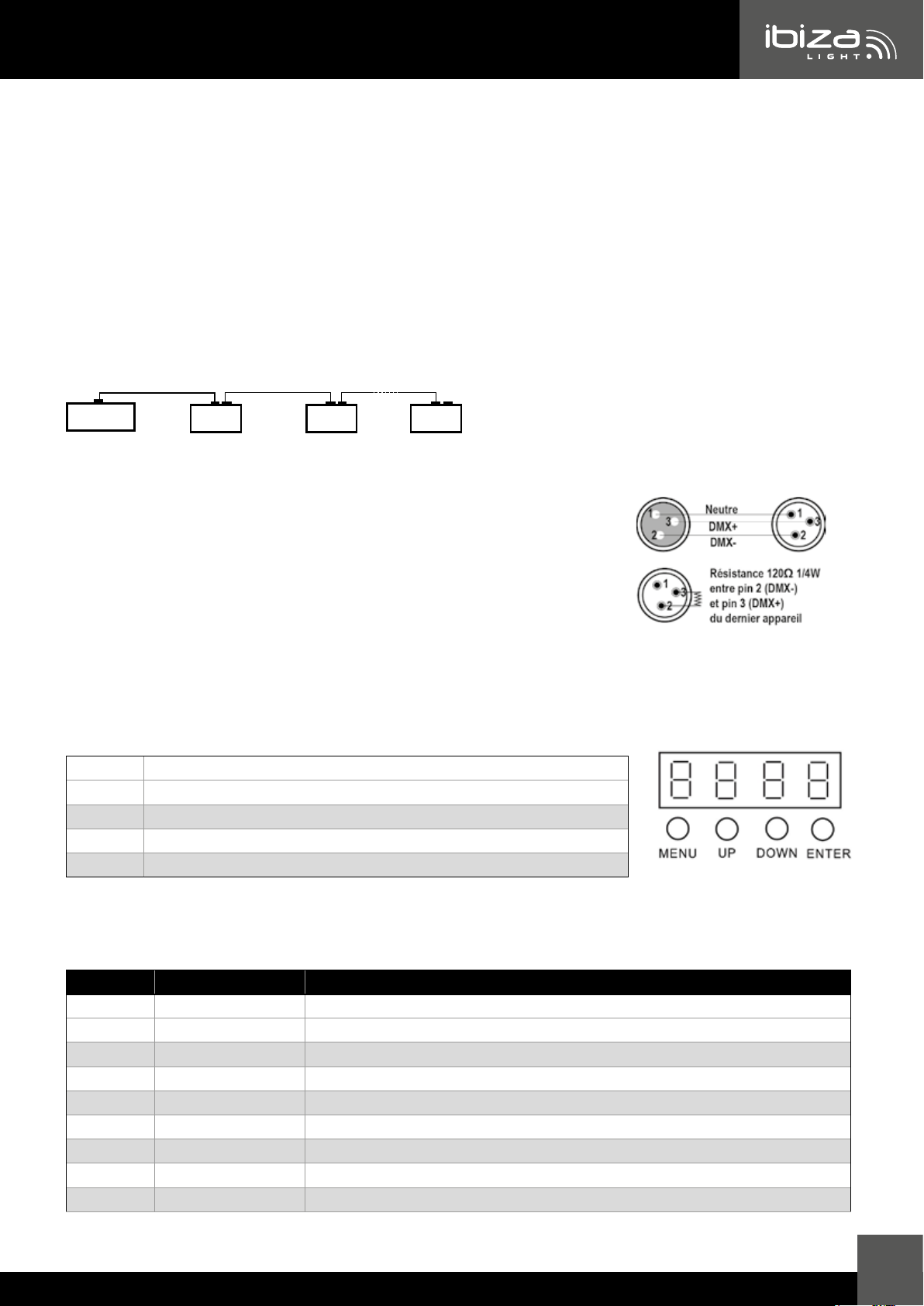

BRANCHEMENT DE PLUSIEURS EFFETS

Vous avez besoin d’un câble de données sériel pour faire fonctionner plusieurs e󰊞ets au moyen d’une com-

mande DMX512 ou pour faire fonctionner deux ou plusieurs e󰊞ets en mode maître/esclave. Le nombre combiné

de canaux requis par l’ensemble des appareils sur un câble de données sériel dé󰊟nit le nombre d’appareils que

le câble de données peut supporter.

Console Light1 Light2 Light3

CONNECTEURS DE CÂBLE

Le câble doit posséder une 󰊟che XLR mâle d’un côté et XLR femelle de l’autre. .

CONFIGURATION DES CONNECTEURS DMX

La résistance de 󰊟n de ligne réduit les erreurs de signal. Pour éviter des

problèmes de transmission des signaux, il est toujours conseillé de brancher

une résistance de 󰊟n de ligne DMX.

MONTAGE

Vous pouvez installer cet appareil dans n’importe quelle position pourvu qu’il y ait une ventilation su󰊡sante.

TABLEAU DE COMMANDE

Accédez aux fonctions du tableau de commande au moyen des quatre boutons qui se trouvent juste en-dessous

de l’écran LCD.

Touche Fonction

MENU Accès au menu ou retour vers une option précédente du menu

UP Dé󰊟lement des options du menu dans un ordre croissant

DOWN Dé󰊟lement des options du menu dans un ordre décroissant

ENTER Sélection et enregistrement du menu ou de l’option dans un menu

Appuyez à plusieurs reprises sur <MODE> jusqu’à ce que vous atteigniez la fonction désirée. Utilisez les bou-

tons <UP> et <DOWN> pour naviguer dans les options du menu. Appuyez sur la touche <ENTER> pour sélec-

tionner la fonction en cours d’a󰊡chage ou pour activer une option dans le menu.

MENU D’AFFICHAGE

NO.? DISPLAY DESCRIPTION

1 A001-A512 Mode canal DMX

2AU01-AU02 Mode automatique

3Sound Mode contrôlé par le son

4R00-R255 Dimmer rouge à angle 󰊟xe

5G00-G2055 Dimmer vert à angle 󰊟xe

6B00-B255 Dimmer bleu à angle 󰊟xe

7W00-W255 Dimmer blanc à angle 󰊟xe

8 CHXX-CHXX Choisissez le nombre de canaux

9rPON/rPof Phase positive de l'axe X/phase inverse de l'axe X

MANUAL - MH-ASTRO-LASER-WASH

Code: 16-2124

NO.? DISPLAY DESCRIPTION

10 rton/rtoF Phase positive de l'axe Y/phase inverse de l'axe Y

11 Rest Réinitialisation manuelle

12 Ver Version

NETTOYAGE DE L’APPAREIL

Nettoyez régulièrement les lentilles internes et externes e/ou miroirs a󰊟n d’optimiser la puissance lumineuse. La

fréquence de nettoyage dépend des conditions d’utilisation. Un environnement humide, enfumé ou particulière-

ment sale favorise l’accumulation de poussière sur les optiques.

• Utilisez un chi󰊞on doux et du nettoyant à vitres classique.

• Séchez toutes les pièces soigneusement.

• Nettoyez les optiques externes au moins une fois toutes les 3 semaines et les optiques internes tous les 1-2

mois.

CARACTÉRISTIQUES TECHNIQUES

Alimentation ................................................................................................................... 110-240V~ 50/60Hz

Consommation .........................................................................................................................................40W

Sources lumineuses .....................................................E󰊞et ASTRO avec 1 LED Osram RGBW 4-in-1 de 10W

...............................................................................................E󰊞et WASH avec 36 LED SMD 0.2W RGB 3-in-1

............................................................................................................................................LASER vert 50mW

Longueur d’onde du laser ....................................................................................................................518nm

AEL max. .............................................................................................................................................. <1mW

Dimensions ..................................................................................................................... 143 x 125 x 165mm

Poids ...................................................................................................................................................... 1.5kg

MANUAL - MH-ASTRO-LASER-WASH

www.ibiza-light.com

DOPPELTES DMX MOVING HEAD RGBW ASTRO-LASER-WASH

BEDIENUNGSANLEITUNG

VERPACKUNGSINHALT:

• 1 x DOPPELTES DMX MOVING HEAD RGBW ASTRO, LASER & WASH

• 1 Netzkabel

• Bedienungsanleitung

AUSPACKEN

Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müssen vollzählig

und in einwandfreiem Zustand sein. Sofort die Transport󰊟rma benachrichtigen und das Verpackungsmaterial

aufbewahren, wenn Teile Transportschäden aufweisen. Verpackungsmaterial auch für späteren Transport des

Geräts aufbewahren.

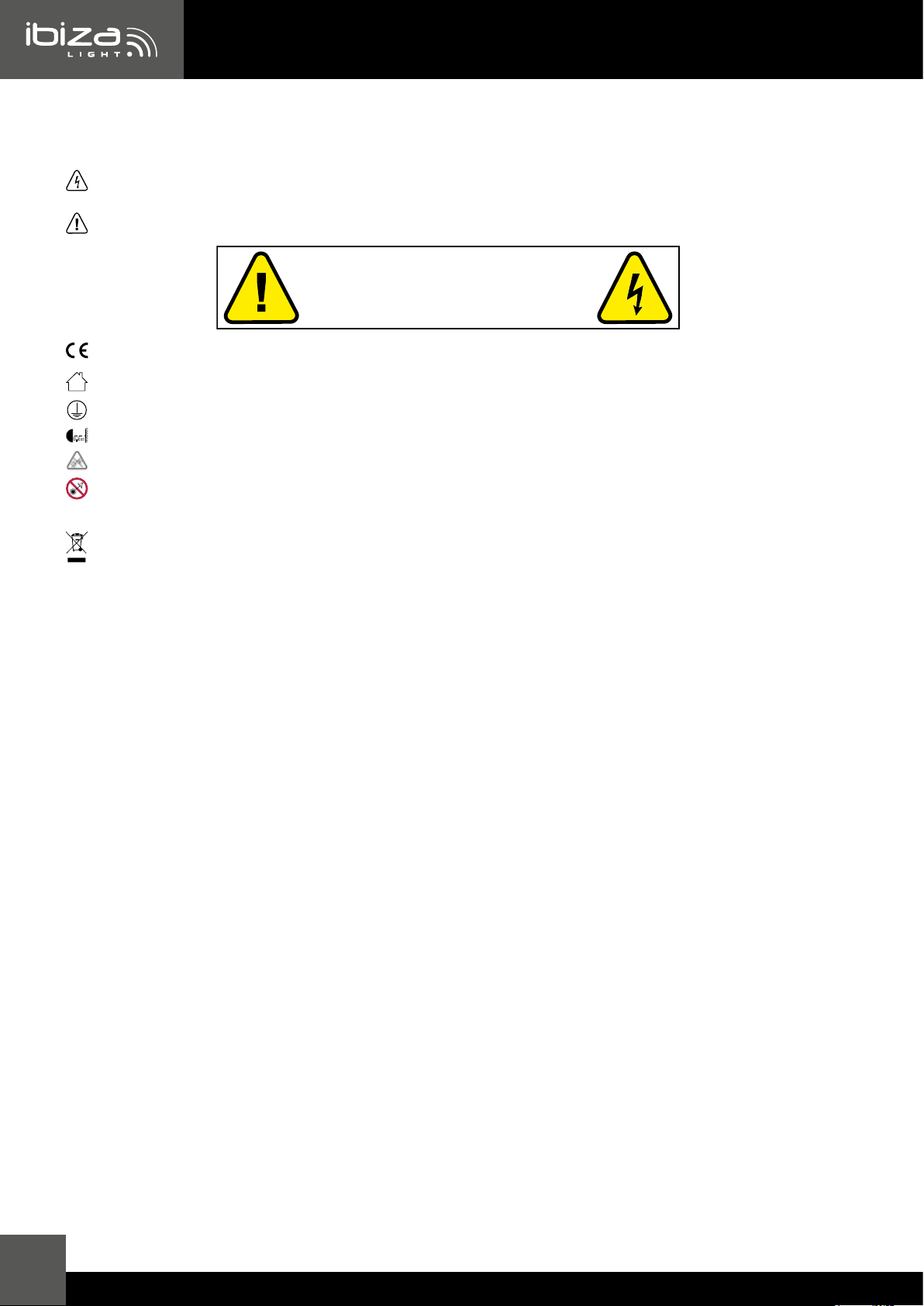

ZEICHENERKLÄRUNG

Der Blitz im Dreieck weist auf ein Gesundheitsrisiko hin (z.B. Stromschlag).

Das Ausrufezeichen im Dreieck weist auf besondere Gefahren beim Umgang oder Betrieb des Geräts hin.

Entspricht den Richtlinien der CE

Nur für Innengebrauch

Schutzklasse I: Nur an eine geerdete Netzsteckdose mit Schutzkontakt anschließen

0.5m

Mindestentfernung zwischen dem Gerät und anderen Gegenständen

Niemals direkt in den Lichtstrahl blicken

Vorsicht: LASERSTRAHLEN! Niemals direkt in the Strahl blicken

Ordnungsgemäße Entsorgung des Geräts

Dieses Zeichen bedeutet, dass das Gerät innerhalb der europäischen Gemeinschaft nicht in den normalen Hausmüll

geworfen werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Müllabfuhr zu vermeiden, muss das

Gerät verantwortungsbewusst entsorgt und für dauerhafte Wiederverwertung der Rohsto󰊞e recycelt werden. Bitte

bringen Sie das alte Gerät zu einer Sammelstelle für elektrische und elektronische Geräte bzw. zu Ihrem Fachhändler,

wo Sie das Gerät gekauft haben, damit eine umweltfreundliche Entsorgung gewährleistet ist.

SICHERHEITSHINWEISE

• Das Lasergerät entspricht der Norm EN60825-1: 2014

• Dies ist ein Laser der Klasse 2, schauen Sie nicht in den Strahl.

• Die Verwendung dieses ausgehenden Lasergeräts ist für die spezi󰃰sche Verwendung von Unte-

rhaltung oder Anzeige vorbehalten.

• Die Verwendung dieses Produkts ist ausschließlich Fachleuten vorbehalten, die für diese Art von

Produkten geschult sind.

• Das Gerät muss so installiert werden, dass die Strahlen oberhalb des Publikums bleiben.

• Das Gerät muss sicher befestigt werden, damit es nicht herunterfallen oder den Winkel der

Strahlen verändern kann.

• ACHTUNG: Der Laser ist auf einem rotierenden Kopf montiert, das Produkt muss so installiert

werden, dass der Laserstrahl zu keinem Zeitpunkt das Publikum berührt, weder direkt noch durch

Re󰃱exion.

• Jedes Risiko einer zufälligen Re󰃱exion des Strahls (Gegenstände, Hindernisse, Wände usw.) muss

vermieden werden.

• Das Gerät darf nur für den vorgesehenen Zweck verwendet werden, jede andere Verwendung ist

untersagt.

• Niemals direkt in den Lichtstrahl blicken, da dies gefährlich für die Augen sein kann.

• Der Zugang zum Gerät muss geschlossen oder eingeschränkt sein.

VORSICHT

NICHT DAS GEHÄUSE ÖFFNEN

STROMSCHLAGGEFAHR

MANUAL - MH-ASTRO-LASER-WASH

Code: 16-2124

• Das Gerät darf niemals geö󰃯net werden; nur der Hersteller ist befugt, das Gerät zu ö󰃯nen.

• Das Gerät darf nur von außen gereinigt werden; dazu muss das Gerät zunächst vom Netz getrennt

werden.

• Bitte lesen Sie diese Anleitung sorgfältig durch, sie enthält wichtige Informationen über die Ins-

tallation, den Gebrauch und die Wartung dieses Produkts.

• Bitte bewahren Sie dieses Benutzerhandbuch zum späteren Nachschlagen auf. Wenn Sie das

Gerät an einen anderen Benutzer verkaufen, vergewissern Sie sich, dass dieser auch diese Ge-

brauchsanweisung erhält.

• Stets die Netzspannung vor Anschluss des Geräts überprüfen Sie muss mit der auf der Rückseite des Geräts

angegebenen Spannung übereinstimmen und darf auf keinen Fall höher sein.

• Dieses Gerät ist nur für Innengebrauch!

• Das Gerät gehört zur Schutzklasse I. Daher muss es unbedingt an eine geerdete Steckdose angeschlossen

werden.

• Um Brand und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Keine brennbaren

Materialien während des Betriebs in der Nähe des Geräts lassen.

• Das Gerät muss an einem gut belüfteten Ort und in mindestens 50cm Entfernung zur nächsten Fläche ange-

bracht werden. Darauf achten, dass die Belüftungsschlitze nicht blockiert oder verstopft sind.

• Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die Sicherung nur

durch eine identische ersetzen.

• Das Gerät mit einer Sicherheitskette befestigen. Das Gerät niemals nur am Kopf tragen, sondern auch am

Sockel.

• Die Raumtemperatur darf 40°C nicht überschreiten. Das Gerät niemals bei höheren Temperaturen betreiben.

• Bei Betriebsstörungen das Gerät sofort ausschalten. Das Gerät niemals selbst reparieren. Reparaturen dürfen

nur von einem Fachmann vorgenommen werden. Alle verwendeten Ersatzteile müssen mit den Originalteilen

identisch sein.

• Das Gerät nicht an ein Dimmerpack anschließen.

• Das Netzkabel niemals quetschen oder beschädigen.

• Beim Abziehen des Netzsteckers nur am Stecker ziehen, niemals am Kabel.

• Niemals direkt in die Lichtquelle blicken.

• Der Lichte󰊞ekt ist nur für dekorative Zwecke und eignet sich nicht als normale Haushaltsbeleuchtung.

Netztrennungsvorrichtungen

a) Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht zugänglich

bleiben

b) Wenn das Gerät über einen Schalter ausgeschaltet wird, muss dieser klar gekennzeichnet und leicht zugäng-

lich sein.

FEATURES

Dieses doppelseitige Moving Head besitzt auf der einen Seite eine Astro und auf der anderen Seite einen WASH

E󰊞ekt, die zusammen eine atemberaubende Lichtshow abziehen.

• 19/24 DMX Kanäle

• Betriebsarten: DMX, Master-Slave, Musiksteuerung, Automatik, statische Farben, Farbwechsel und Farbüber-

gang

• ASTRO E󰊞ekt mit 1x 10W 4-in-1 RGBW Osram LED

• WASH E󰊞ekt mit 36x 0.2W RGB 3-in-1 SMD LEDs

• Grüner 50mW LASER

• Stroboskop

• Dimmer

• Einstellung der Farbhelligkeit und -temperatur

INSTALLATION

Den Haltebügel am Gerät befestigen. Das Gerät muss fest und sicher installiert werden, um Erschütterungen

und Spielraum während der Bewegungen zu vermeiden. Die Montage󰊠äche muss stabil sein und mindestens 10-

mal das Gewicht des Geräts tragen können. Bei der Montage das Gerät immer zusätzlich durch ein Sicherheits-

kabel absichern, dass mindestens 12-mal das Gewicht des Geräts tragen kann. Das Gerät darf nur von einem

MANUAL - MH-ASTRO-LASER-WASH

www.ibiza-light.com

Fachmann installiert werden. Es muss an einer Stelle installiert werden, wo es für Menschen unzugänglich ist

und niemand unter dem Montagebereich stehen oder gehen kann.

AUSWECHSELN DER SICHERUNG

Vor Auswechseln der Sicherung Gerät vom Netz trennen. Nur eine identische Sicherung benutzen.

• Mit einem 󰊠achen Schraubendreher den Sicherungshalter aus seinem Gehäuse entfernen.

• Die durchgebrannte Sicherung aus dem Halter nehmen und durch eine identische Sicherung ersetzen.

• Den Sicherungshalter zurück ins Gehäuse setzen und Netz wieder anschließen.

• Die Sicherung be󰊟ndet sich im Inneren dieses Fachs. Mit einem 󰊠achen Schraubendreher entfernen.

HINTEREINANDERSCHALTEN MEHRERER GERÄTE

Wenn mehrere Geräte über einen DMX Controller gesteuert werden oder zwei und mehr Geräte im Master/Slave

Betrieb arbeiten sollen, wird ein serielles Datenkabel benötigt. Die kombinierte Anzahl von Kanälen, die von

allen Geräten in einer seriellen Datenverbindung benötigt werden, bestimmt die Anzahl von Geräten, die die

Datenverbindung unterstützen kann.

1. Den 3-pol. Stecker des DMX Kabels in die 3-pol. Eingangsbuchse des Controllers stecken.

2. Das vom Controller kommende Kabel mit der 3-pol. Buchse an den 3-pol. Eingangsstecker des folgenden

Geräts stecken.

3. Dann den Ausgang des Geräts an den Eingang des folgenden Geräts anschließen usw.

Console Light1 Light2 Light3

Die empfohlene Höchstlänge einer seriellen Datenverbindung beträgt 100m. Die empfohlene Höchstmenge an

Geräten in einer seriellen Datenverbindung beträgt 32.

EINRICHTEN EINER SERIELLEN DMX DATENVERBINDUNG

1. Den 3-pol. Stecker des DMX Kabels in die 3-pol. Eingangsbuchse des ersten Geräts stecken.

2. Das vom ersten Gerät kommende Kabel mit der 3-pol. Buchse an den 3-pol. Eingangsstecker des folgenden

Geräts stecken. Dann den Ausgang des Geräts an den Eingang des folgenden Geräts anschließen usw.

KABELVERBINDER

Die Kabel müssen einen XLR Stecker auf der einen und eine XLR Buchse auf der

anderen Seite besitzen.

DMX STECKERBELEGUNG

Der Endwiderstand verringert Signalfehler. Um Signalübertragungsprobleme und

Störungen zu vermeiden, ist es ratsam, einen DMX Signalwiderstand zwischenzu-

schalten.

MONTAGE

Das Gerät kann in jeder beliebigen Stellung angebracht werden, solange wie für ausreichende Belüftung gesorgt

ist.

BEDIENFELD

Die Funktionen sind über die vier Tasten unterhalb des Displays zugänglich.

UP DOWN

MENU ENTER

8.8.8.8.

Taste Funktion

MENU Gibt Zugang zum Menü oder schaltet zurück zum vorigen Menü

UP Durchlauf durch die Optionen in aufsteigender Reihenfolge

DOWN Durchlauf durch die Optionen in rückläu󰊟ger Reihenfolge

ENTER Zur Auswahl und Speicherung des laufenden Menüs oder der Op-

tion im Menü

Wiederholt auf <MENU> drücken, bis die gewünschte Funktion erscheint. Mit den UP und DOWN Tasten durch

die Optionen des Menüs laufen. Mit ENTER die angezeigte Funktion wählen bzw. die Option aktivieren.

MANUAL - MH-ASTRO-LASER-WASH

Code: 16-2124

MENÜ ANZEIGE

NO.? DISPLAY BESCHREIBUNG

1 A001-A512 DMX-Kanalmodus

2AU01-AU02 Automatischer Modus

3Sound Musikgesteuerter Modus

4R00-R255 Roter Dimmer mit festem Winkel

5G00-G2055 Grüner Dimmer mit festem Winkel

6B00-B255 Blauer Dimmer mit festem Winkel

7W00-W255 Weißer Dimmer mit festem Winkel

8 CHXX-CHXX Wählen Sie die Anzahl der Kanäle

9rPON/rPof Positive Phase der X-Achse / Negative Phase der X-Achse

10 rton/rtoF Positive Phase der Y-Achse / Negative Phase der Y-Achse

11 Rest Manueller Reset

12 Ver Version

REINIGUNG DES GERÄTS

Regelmäßig die Linsen des Geräts reinigen, um eine optimale Leuchtkraft zu erhalten. Die Häu󰊟gkeit hängt von

den Betriebsumständen ab. In einer feuchten, rauchigen oder staubigen Umgebung sammelt sich mehr Schmutz

an.

• Die Linsen mit einem weichen Tuch und normalem Glasreiniger abwischen.

• Alle Teile sorgfältig trocknen.

• Die Linsen mindestens einmal alle 3 Wochen reinigen. Die Innenseite der Linsen alle 1-2 Monate.

TECHNISCHE DATEN

Versorgung ...................................................................................................................... 110-240V~ 50/60Hz

Verbrauch ................................................................................................................................................40W

Leuchtmittel .....................................................................ASTRO E󰊞ekt mit 1x 10W 4-in-1 RGBW Osram LED

............................................................................................WASH E󰊞ekt mit 36x 0.2W RGB 3-in-1 SMD LEDs

.......................................................................................................................................Grüner 50mW LASER

Laser Wellenlänge ................................................................................................................................ 518nm

Max. AEL .............................................................................................................................................. <1mW

Abmessungen ................................................................................................................. 143 x 125 x 165mm

Gewicht .................................................................................................................................................. 1.5kg

MANUAL - MH-ASTRO-LASER-WASH

www.ibiza-light.com

HANDLEIDING

DUBBELE DMX MOVING HEAD RGBW ASTRO-LASER-WASH

VERPAKKINGSINHOUD:

• 1 x dubbele DMX moving head Astro, laser & WASH

• 1x Netsnoer

• 1x Handleiding

UITPAKKEN

Onmiddellijk naar de aankoop van het toestel, verwijder voorzichtig de verpakking en wees zeker dat het toestel

in geode toestand is. Breng direct uw dealer op de hoogte en bewaar het verpakkingsmateriaal indien onderde-

len of het karton door het transport beschadigd zijn. Bewaar het karton en alle verpakkingsmaterialen. Indien

het toestel moet gerepareerd worden is het belangrijk het toestel in zijn originele verpakking te versturen.

VERKLARING VAN DE TEKENS

De bliksem in de driehoek vestigt de aandacht van de gebruiker op een elektrische schok risico.

De driehoek met het uitroepteken vestigt de aandacht van de gebruiker op belangrijke gebruik- of onder-

houdsinstructies.

Voldoet aan de Europese CE richtlijnen

Alleen voor gebruik binnenshuis

Elektrische veiligheidsklasse I - alleen op een stopcontact met randaarde aansluiten

0.5m

Minimale afstand tussen het apparaat en andere objecten

Staar niet in de straal

Waarschuwing: LASERSTRALEN! Nooit direct in de straal kijken

Correcte verwijdering van dit product

Deze markering geeft aan dat dit product niet met ander huishoudelijk afval in de hele EU mag worden weggegooid.

Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorko-

men, moet u deze op verantwoorde wijze recyclen om duurzaam hergebruik van materiaalbronnen te bevorderen. Als

u uw gebruikt apparaat wilt retourneren, gebruikt u de retour- en verzamelsystemen of neemt u contact op met de

winkel waar het product is gekocht. Ze zullen voor milieuveilige recycling zorgen.

VEILIGHEIDSINSTRUCTIES

• Het laserapparaat voldoet aan de norm EN60825-1: 2014.

• Dit is een klasse 2 laser, kijk niet in de straal.

• Het gebruik van dit uitgaande laserapparaat is voorbehouden aan speci󰃰ek entertainment- of

weergavegebruik.

• Het gebruik van dit product is voorbehouden aan professionals die getraind zijn in dit type pro-

duct.

• Het toestel moet zo worden geïnstalleerd dat de stralen boven het publiek blijven.

• Het toestel moet stevig worden bevestigd zodat het niet kan vallen of de hoek van de stralen kan

veranderen.

• LET OP: De laser is gemonteerd op een roterende kop, het product moet zo worden geïnstalleerd

dat de laserstraal op geen enkel moment het publiek raakt, noch direct, noch door re󰃱ectie.

• Elk risico van toevallige weerkaatsing van de straal (voorwerpen, obstakels, muren, enz.) moet

worden vermeden.

• Het apparaat mag alleen voor het beoogde doel worden gebruikt, elk ander gebruik is verboden.

• Kijk nooit rechtstreeks in de lichtstraal, omdat dit gevaarlijk kan zijn voor de ogen.

• De toegang tot de bedieningseenheid moet worden afgesloten of beperkt.

• Het apparaat mag nooit worden geopend; alleen de fabrikant is bevoegd het apparaat te openen.

• Het apparaat mag alleen aan de buitenkant worden gereinigd; hiervoor moet het apparaat eerst

van het stroomnet worden losgekoppeld.

LET OP

NIET DE BEHUIZING OPENEN

GEVAAR VOOR ELECTRISCHE SCHOKKEN

MANUAL - MH-ASTRO-LASER-WASH

Code: 16-2124

• Lees deze handleiding zorgvuldig door, ze bevat belangrijke informatie over de installatie, het

gebruik en het onderhoud van dit product.

• Bewaar deze handleiding voor toekomstig gebruik. Als u het toestel aan een andere gebruiker

verkoopt, zorg er dan voor dat deze ook deze handleiding ontvangt.

• Wees zeker dat u het toestel op de juiste spanning aansluit en dat de lichtnetspanning niet hoger dan de op de

zijde van het toestel aangegeven spanning is.

• Alleen voor gebruik binnenshuis!

• Alleen op een stopcontact met randaarde aansluiten.

• Om vuur en elektrische schokken te verhinderen bescherm het toestel tegen regen en vochtigheid. Wees ze-

ker dat geen ontvlambare materialen in de buurt van het toestel zijn tijdens de werking.

• Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 50cm afstand van oppervlakken.

Wees zeker dat de ventilatie openingen niet geblokkeerd zijn.

• Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering vervangt. Gebruik alleen een zeke-

ring met dezelfde speci󰊟caties.

• Gebruik het toestel niet in ruimtes met een temperatuur van meer dan 40°C.

• In geval van een ernstig probleem stop het toestel direct. Verzoek nooit het toestel zelfs te repareren. Alle

reparaties moeten van een ervarene technicus doorgevoerd worden. Gebruik alleen onderdelen met dezelfde

speci󰊟caties.

• Sluit het toestel niet op een dimmer pack aan.

• Nooit het netsnoer beschadigen of platdrukken.

• Het product is voor decoratieve doeleinden en niet geschikt als huishoudelijke verlichting

Ontkoppeling van het net: Indien het toestel via een schakelaar wordt uitgeschakeld, moet deze duidelijk

gemarkeerd en gemakkelijk bereikbaar zijn.

FEATURES

Dubbelzijdige moving head die een Astro-e󰊞ect met een WASH-e󰊞ect combineert om een verblu󰊞ende lichtshow

te creëren.

• 19/24 DMX kanalen

• Modi: DMX, master-slave, muziekgestuurd, automatisch, statische kleur, kleurverandering en fade

• ASTRO e󰊞ect met 1x 10W 4-in-1 RGBW Osram LED

• WASH e󰊞ect met 36x 0.2W RGB 3-in-1 SMD LEDs

• Groene 50mW laser

• Strobe

• Dimmer

• Instelling van de kleur helderheid en temperatuur

VERVANGING VAN DE ZEKERING

Trek de voedingskabel uit het stopcontact alvorens U de zekering vervangt. Gebruik alleen een ze-

kering met dezelfde speci󰈛caties

• Verwijder de zekeringshouder d.m.v. een platte schroevendraaier uit de behuizing.

• Verwijder de oude zekering en zet een nieuwe zekering met dezelfde speci󰊟caties in.

• Plaats de zekeringshouder terug in zijn behuizing en sluit de voedingskabel op een stopcontact aan.

AANSLUITEN VAN MEERDERE TOESTELLEN

Indien U meerdere toestellen via een DMX controller of gesynchroniseerde lichtshows in een master/slave mo-

dus wilt sturen hebt U een seriële date kabel nodig. Het gecombineerde aantal van kanalen die alle toestellen in

een seriële verbinding nodig hebben bepaalt de hoeveelheid van toestellen die de data verbinding kan onder-

steunen.

1. Sluit het 3-pin stekkereind van de DMX kabel op de uitgang (3-pin contra) van de controller.

2. Sluit het contra eind van de kabel dat van de controller komt op de ingang (3-pin stekker) van het naaste

toestel aan.

3. Sluit de uitgang van het naaste toestel op de ingang van het volgende toestel aan enz.

Console Light1 Light2 Light3

MANUAL - MH-ASTRO-LASER-WASH

www.ibiza-light.com

Belangrijk: Alle toestellen in een seriële data verbinding moeten in één enkele lijn verbonden zijn. Max. lengte

van een seriële data link: 100 meters. Maximaal aanbevolen aantal van toestellen in een seriële data link: 32.

KABELCONNECTOREN

De kabel moet een XLR stekker op één eind en een XLR contra op het andere eind

hebben.

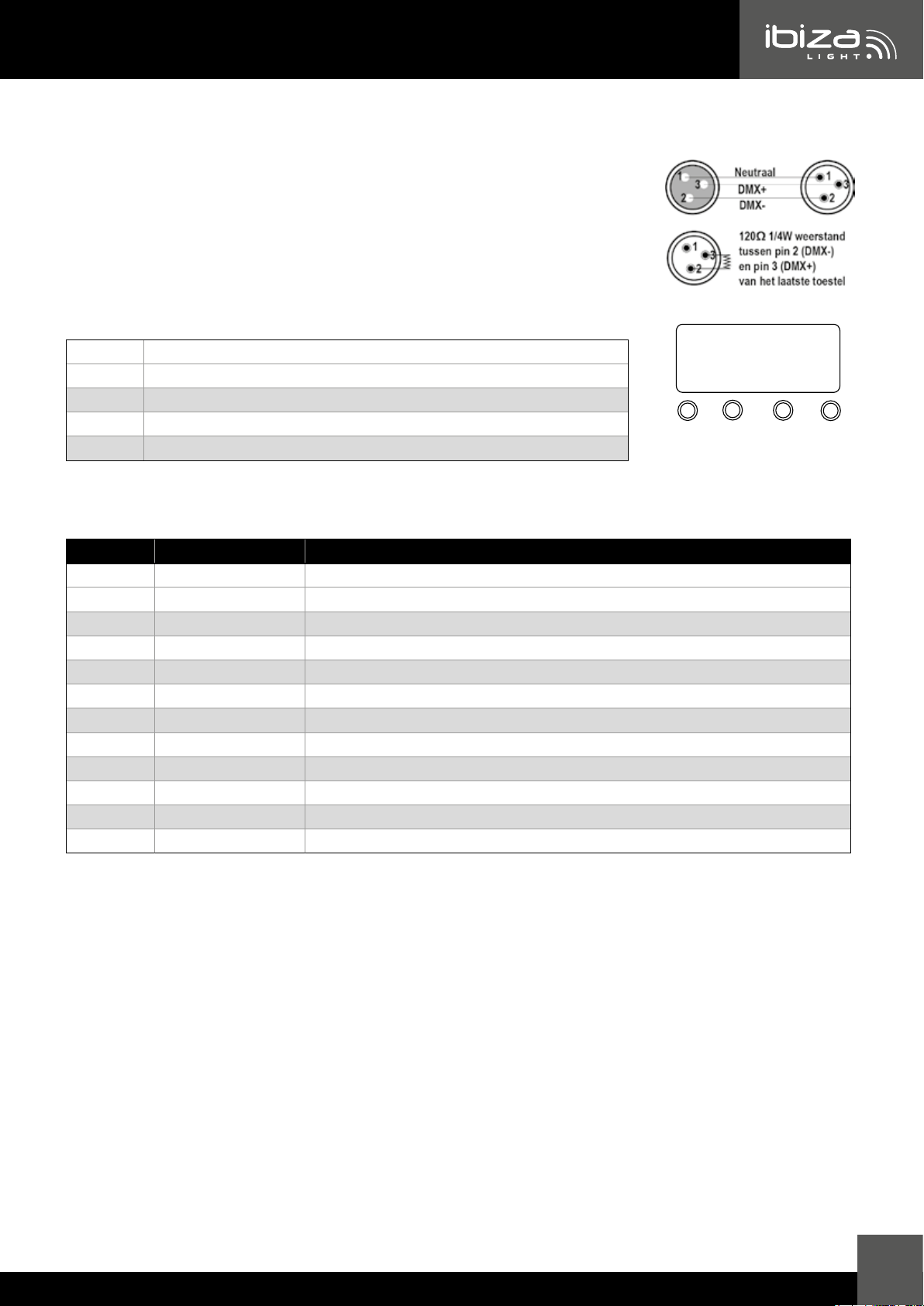

DMX CONNECTOR CONFIGURATIE

De eindweerstand vermindert signaalfouten. Om transmissie problemen en storingen

te voorkomen is het aanbevolen een DMX signaal eindweerstand aan te sluiten.

NAVIGATIE DOOR HET CONTROLE PANEEL

Gebruik de vier knoppen direct beneden het LCD display.

UP DOWN

MENU ENTER

8.8.8.8.

Toets Functie

MENU In een menu gaan of naar een vorige menuoptie terug gaan

UP Opwaarts doorlopen van de menuopties

DOWN Afwaarts doorlopen van de menuopties

ENTER Kies en bevestig de selectie in het menu

Indien een menu functie gekozen is, toont de display direct de eerste beschikbare optie van de gekozen

menufunctie. Om een menu punt te kiezen, druk <ENTER>.

MENU MAP

NO.? DISPLAY OMSCHRIJVING

1 A001-A512 DMX-kanaalmodus

2AU01-AU02 Automatische modus

3Sound Geluidsgestuurde modus

4R00-R255 Rode dimmer met vaste hoek

5G00-G2055 Groene dimmer met vaste hoek

6B00-B255 Blauwe dimmer met vaste hoek

7W00-W255 Witte dimmer met vaste hoek

8 CHXX-CHXX Kies het aantal kanalen

9rPON/rPof X-as positieve fase / X-as omgekeerde fase

10 rton/rtoF Y-as positieve fase / Y-as omgekeerde fase

11 Rest Handmatige reset

12 Ver Versie

REINIGING

Het is belangrijk dat het toestel altijd schoon is om een optimale lichtkracht te garanderen en de leeftijd te ver-

lengen. De reinigingsfrequentie is afhankelijk van de omgevingsomstandigheden: vochtige, berookte of bijzon-

ders vuile omgeving veroorzaakt meer vuil op de optische delen.

• Reinig de lamp met een hoogwaardig glasreinigingsmiddel en een zachte doek.

• Droog de delen altijd zorgvuldig.

• Reinig de externe optische delen tenminste alle 20 dagen. Reinig de interne optische delen tenminste alle

30/60 dagen.

SPECIFICATIES

Voeding ........................................................................................................................... 110-240V~ 50/60Hz

Opgenomen vermogen ............................................................................................................................ 40W

Lichtbronnen ...................................................................ASTRO e󰊞ect met 1x 10W 4-in-1 RGBW Osram LED

...........................................................................................WASH e󰊞ect met 36x 0.2W RGB 3-in-1 SMD LEDs

.........................................................................................................................................Groene 50mW laser

Laser gol󰊠engte ...................................................................................................................................518nm

Max. AEL .............................................................................................................................................. <1mW

Afmetingen ..................................................................................................................... 143 x 125 x 165mm

Gewicht .................................................................................................................................................. 1.5kg

MANUAL - MH-ASTRO-LASER-WASH

Code: 16-2124

MANUAL DE INSTRUCȚIUNI

EXPLICAREA SEMNELOR

Simbolul fulgerului în interiorul unui triunghi este utilizat pentru a indica de 󰊟ecare dată când sănătatea

dumneavoastră este în pericol (de exemplu, în caz de pericol de electrocutare).

Semnul exclamării în interiorul unui triunghi indică riscuri deosebite în ceea ce privește manipularea și

utilizarea aparatului.

În conformitate cu cerințele standardului CE.

Produsul este destinat doar utilizării în interior

Clasei de protecție I

0.5m

Distanța minimă între aparat și alte obiecte

Nu te uita direct în grindă

Atenție! Raze laser! Nu priviți niciodată direct în fascicul

Produsele electrice nu trebuie aruncate la deșeurile menajere. Vă rugăm să le duceți la un centru de reciclare. Pentru mai

multe detalii adresați-vă autorităților locale sau distribuitorului dumneavoastră.

INSTRUCȚIUNI IMPORTANTE PRIVIND SIGURANȚA ȘI AVERTISMENTE PRIVIND PERICOLELE

• Dispozitivul laser este conform cu standardul EN60825-1: 2014

• Acesta este un laser de clasa 2, NU vă uitați în raza laserului.

• Utilizarea acestui dispozitiv laser este rezervată pentru utilizarea speci󰃰că de divertisment sau

de a󰃰șare.

• Utilizarea acestui produs este strict rezervată unui profesionist instruit în acest tip de produs.

• Dispozitivul trebuie să 󰃰e instalat astfel încât razele să rămână deasupra publicului.

• Dispozitivul trebuie să 󰃰e bine 󰃰xat pentru a împiedica căderea sau modi󰃰carea unghiului razelor.

• ATENȚIE: laserul este montat pe un cap rotativ, produsul trebuie instalat astfel încât razele laser

să nu atingă în niciun moment publicul, 󰃰e direct, 󰃰e prin re󰃱exie.

• Trebuie evitat orice risc de re󰃱ectare accidentală a fasciculului (obiecte, obstacole, pereți etc.)

• Dispozitivul poate 󰃰 utilizat numai în scopul pentru care a fost conceput, orice altă utilizare este

interzisă.

• Nu priviți niciodată direct fasciculul, deoarece expunerea poate 󰃰 periculoasă pentru ochi.

• Accesul la dispozitivul laser trebuie să 󰃰e închis sau restricționat.

• Dispozitivul nu trebuie să 󰃰e deschis niciodată; numai producătorul este autorizat să deschidă

dispozitivul.

• Este permisă numai curățarea externă a dispozitivului; pentru aceasta, dispozitivul trebuie mai

întâi deconectat de la rețeaua electrică.

• Vă rugăm să citiți cu atenție aceste instrucțiuni, deoarece ele includ informații importante despre

instalarea, utilizarea și întreținerea acestui produs.

• Vă rugăm să păstrați acest ghid de utilizare pentru consultări ulterioare. Dacă vindeți aparatul

unui alt utilizator, asigurați-vă că și acesta primește acest manual de instrucțiuni.

• Asigurați-vă întotdeauna că alimentați aparatul la tensiunea corectă și că tensiunea de rețea la care vă conec-

tați nu este mai mare decât cea indicată pe etichetă sau pe panoul din spate.

• Acest produs este destinat doar pentru utilizare în interior !!

• Este important ca dispozitivul să 󰊟e legat la împământare. Doar personalul cali󰊟cat poate efectua conexiunea

electrică.

• Pentru a preveni riscul unui șoc electric, nu expuneți aparatul la ploaie sau umezeală. Asigurați-vă că nu sunt

materiale in󰊠amabile în apropierea unității în timpul funcționării.

ATENȚIE

NU DESCHIDEȚI CARCASA

PERICOL DE ELECTROCUTARE

MANUAL - MH-ASTRO-LASER-WASH

www.ibiza-light.com

• Unitatea trebuie instalată într-un loc cu ventilație adecvată, la cel puțin 50cm de suprafețe adiacente. Asigu-

rați-vă că fantele de ventilație nu sunt blocate.

• Deconectați întotdeauna de la sursa de alimentare înainte de a repara sau de a înlocui siguranța și asigu-

rați-vă că înlocuiți siguranța cu aceeași mărime și tip de siguranță.

• Fixați dispozitivul cu un lanț de siguranță. Nu transportați niciodată dispozitivul doar de cap. Utilizați mânerele

pentru transport.

• Temperatura ambientală maximă (Ta) este de 40°C. Nu utilizați dispozitivul la temperaturi mai mari decât

acestea.

• Dacă întâmpinați o problemă serioasă, opriți aparatul imediat. Nu încercați niciodată să reparați unitatea sin-

gur. Reparațiile efectuate de persoane necali󰊟cate pot duce la deteriorări sau defecțiuni. Contactați un service

autorizat. Utilizați întotdeauna același tip de piese de schimb.

• Nu conectați dispozitivul la un regulator de intensitate.

• Veri󰊟cați cablul de alimentare să nu 󰊟e îndoit sau deteriorat.

• Nu deconectați niciodată cablul de alimentare trăgând de cablu, trageți de ștecher.

• Evitați expunerea directă a ochilor la sursa de lumină când aparatul este pornit.

• Acest produs este pentru scopuri decorative și nu este potrivit pentru iluminarea camerei.

• DECONECTAREA DE URGENȚĂ A DISPOZITIVULUI: În cazul în care ștecherul sau o siguranță automată

pentru aparate este folosit ca dispozitiv de deconectare rapidă, acesta trebuie să 󰊟e ușor accesibil.

CARACTERISTICI

Cap mobil cu două fețe care combină un efect Astro cu un efect de fascicul pentru a crea un spectacol de lumini

incredibil.

• 19/24 canale DMX

• Moduri: DMX, master-slave, controlat de muzică, automat, culoare statică, schimbare de culoare și gradient

• Efectul ASTRO cu 1x 10W 4-in-1 RGBW Osram LED de 10W RGBW

• Efectul WASH cu 36x 0.2W RGB 3-in-1 LED-uri SMD RGB 3-in-1

• LASER verde de 50mW

• Strobe

• Dimmer

• Reglarea luminozității culorii și a temperaturii

INSTALARE

Aparatul trebuie montat cu ajutorul suruburilor pe suport. Intotdeauna asigurati-va ca aparatul este 󰊟xat ferm

pentru a evita vibratiile si alunecarea in timpul functionarii. Intotdeauna asigurati-va ca structura pe care ati

atasat aparatul este capabila sa suporte o greutate de 10 ori mai mare decat greutatea aparatului. De aseme-

nea, folositi intotdeauna un cablu de siguranta, care poate suporta de 12 ori greutatea aparatului atunci cand

instalati dispozitivul de prindere.

Echipamentul trebuie sa 󰊟e 󰊟xat de catre profesionisti. Acesta trebuie sa 󰊟e 󰊟xat intr-un loc in care sa nu 󰊟e la

indemana oamenilor si nimeni sa nu poata trece pe sub el

ÎNLOCUIREA SIGURANȚEI

Deconectați cablul de alimentare înainte de înlocuirea siguranței și înlocuiți-o întotdeauna cu ace-

lași tip de siguranță

• Cu ajutorul unei surubelnite cu cap plat indepartati suportul sigurantei.

• Scoateti siguranta deteriorata din suport si inlocuiti cu exact acelasi tip de siguranta.

• Insurubati suportul sigurantei la locul sau si conectati din nou

• Siguranta se gaseste in interiorul acestui compartiment. Indepartati folosind o surubelnita cu varful plat.

SETAREA UNEI CONEXIUNI DE DATE IN SERIE DMX

Veți avea nevoie de conectarea unor dispozitive în serie pentru funcționarea jocurilor de lumini de la unul sau

mai multe dispozitive folosind dispozitivul DMX-512 sau pentru a realiza spectacole sincronizate cu două sau mai

multe dispozitive de control setate pe modul de funcționare master/slave. Numărul combinat de canale solicitat

de toate dispozitivele pe o legătură de date în serie determină numărul elementelor pe care le poate suporta

legătura de date.

MANUAL - MH-ASTRO-LASER-WASH

Code: 16-2124

1. Conectati conectorul cu 3 pini (tata)a cablului DMX la iesirea conectorului de 3 pini (mama) a dispozitivului

de control.

2. Conectati capatul cablului ce vine de la dispozitivul de control si care are un conector de 3 pini (mama) la

conectorul de intrare al urmatorului dispozitiv format dintr-un conector de 3 pini (tata).

3. Continuati, apoi, sa conectati asa cum este mentionat mai sus la intrarea urmatorului dispozitiv , s.a.m.d.

Ultimul cablu va 󰊟 conectat la un terminator DMX

Console

Light1 Light2 Light3

CUM SĂ CONTROLAȚI UNITATEA

Accesați funcțiile panoului de control utilizând ce patru butoane amplasate exact sub ecranul LCD.

Buton Funcție

MENU Utilizat pentru a accesa meniul sau pentru a reveni la o opțiune anteri-

oară din meniu

UP Derulează prin opțiunile din meniu în sus

DOWN Derulează prin opțiunile din meniu în jos

ENTER Utilizat pentru a selecta și memora meniul curent sau opțiunea curentă

dintr-un meniu

Când o funcție din meniu este selectată, ecranul va a󰊟șa imediat prima opțiune disponibilă pentru duncția selec-

tată. Pentru a selecta o poziție din meniu, apăsați <ACCESARE>.

TABEL MENIU

NO.? AFIŞA DESCRIERE

1 A001-A512 Modul canal DMX

2AU01-AU02 Mod automat

3Sound Modul controlat de sunet

4R00-R255 Dimmer roșu cu unghi 󰊟x

5G00-G2055 Dimmer verde cu unghi 󰊟x

6B00-B255 Dimmer albastru cu unghi 󰊟x

7W00-W255 Dimmer alb cu unghi 󰊟x

8 CHXX-CHXX Alegeți numărul de canale

9rPON/rPof Faza pozitivă a axei X / faza inversă a axei X

10 rton/rtoF Faza pozitivă a axei Y / faza inversă a axei Y

11 Rest Resetare manuală

12 Ver Versiune

CURATAREA DISPOZITIVULUI DE FIXARE

• Curatarea lentilelor trebuie efectuata periodic, pentru a optimiza nivelul de lumina. Frecventa curatarii de-

pinde de mediul in care functioneaza dispozitivul de prindere: umed, fum sau mediu murdar care provoaca o

acumulare mai mare de murdarie pe dispozitivul optic al unitatii.

• Curatati cu un material moale, folosind lichid de curatare pentru sticla.

• Uscati intotdeauna componentele cu atentie.

• Curatati dispozitivele optice externe cel putin la 󰊟ecare 20 de zile.

SPECIFICATII

Alimentare ...................................................................................................................... 110-240V~ 50/60Hz

Consum ...................................................................................................................................................40 W

Surse de lumină ......................................Efectul ASTRO cu 1x 10W 4-in-1 RGBW Osram LED de 10W RGBW

......................................................................Efectul WASH cu 36x 0.2W RGB 3-in-1 LED-uri SMD RGB 3-in-1

....................................................................................................................................LASER verde de 50mW

Lungime de undă laser .......................................................................................................................518nm

Max. AEL ............................................................................................................................................. <1mW

Dimensiuni ...................................................................................................................... 143 x 125 x 165mm

Greutate ................................................................................................................................................ 1.5 kg

UP DOWN

MENU ENTER

8.8.8.8.
