IKA RCT basic safety control User manual

072007
35 583 00 c
BETRIEBSANLEITUNG DE 4
OERATING INSTRUCTIONS EN 13
MODE D’EM LOI FR 22
INDICACIONES DE SEGURIDAD ES 31
VEILIGHEIDSINSTRUCTIES NL 33
NORME DI SICUREZZA IT 35
SÄKERHETSANVISNINGAR SV 37
SIKKERHEDSHENVISNINGER DA 39
SIKKERHEDSANVISNINGER NO 41
TURVALLISUUSOHJEET FI 43
NORMAS DE SEGURANçAT 45
WSKAZÓWKI BEZ IECZEŃSTWA L 47
BEZ EČNOSTNÍ U OZORNĚNÍ CS 49
BIZTONSÁGI UTASITÁSOK HU 51
VARNOSTNA NAVODILA SL 53
BEZ EČNOSTNÉ OKYNY SK 55
OHUTUSJUHISED ET 57
DROŠĪBAS NORĀDES LV 59
SAUGOS REIKALAVIMAI LT 61
HCT basic safety control
IKA®-WERKE
IKAIKA
®®
Reg.-No. 4343-01
RCT basic safety control

3
072007
Pos Bezeichnung Item Designation Pos. Désignation
A Geräteschalter A Main Switch A Commutateur
B einstellbarer Sicherheitskreis B Adjustable safety circuit B Circuit de sécurité réglable
C Bedienknopf Heizung C Rotary knob, heater C Bouton rotatif de chauffage
D Bedienknopf Motor D Rotary knob, motor D Bouton rotatif du moteur
E LED-Display Heizung E LED display, heater E Affichage DEL chauffage
F LED-Display Motor F LED display, motor F Affichage DEL moteur
G LED Heizplatte G LED, heating plate G DEL plaque chauffante
H LED externer Temperatursensor H LED, external temperature sensor H DEL capteur de température externe
I LED (Set=Sollwert) I LED (set=set point value) I DEL (set=valeur théorique)
J LED externer Temperatursensor J LED, external temperature sensor J DEL capteur de température externe
K Netzbuchse K ower socket K rise secteur
L Kontaktthermometerbuchse L Socket, contact thermometer L rise du thermocontact
M Stativgewindebohrung M Threaded hole for stand M Alésage fileté du statif
A
Fig. 1
B
C
D
E
F
GHI
K
L
J
M
RCT basic safety control
Fig. 2
ABK
L
GHI
HCT basic safety control
M
E
J
C

4
072007
Seite
CE - Konformitätserklärung 4
Sicherheitshinweise 4
Auspacken 6
Bestimmungsgemäßer Gebrauch 6
Bedienung 7
Betriebsmodi einstellen 8
Sicherheitstemperaturgrenze einstellen 8
Montage Stativstab 9
Instandhaltung 9
Zubehör 9
Fehlercodes 10
Technische Daten 11
Gewährleistung 12
Wir erklären in alleiniger Verantwortung, dass dieses rodukt den
Bestimmungen der Richtlinien 2006/95/EG und 2004/108/EG ent-
spricht und mit den folgenden Normen und norminativen
Dokumenten übereinstimmt: DIN EN IEC 61010-1, -2-010 und DIN
EN IEC 61326-1.
Zu Ihrem Schutz
• Lesen Sie die Betriebsanleitung vor Inbetriebnahme voll-
ständig und beachten Sie die Sicherheitshinweise.
•Bewahren Sie die Betriebsanleitung für Alle zugänglich auf.
•
Beachten Sie, dass nur geschultes ersonal mit dem Gerät arbeitet.
• Beachten Sie die Sicherheitshinweise, Richtlinien, Arbeitsschutz -
und Unfallverhütungsvorschriften.
•Steckdose muss geerdet sein (Schutzleiterkontakt).
• Achtung - Magnetismus! Beachten Sie die Auswirkungen des
Magnetfeldes (Herzschrittmacher, Datenträger...).
• Verbrennungsgefahr! Vorsicht beim Berühren von Gehäuse-
teilen und Heizplatte. Die Heizplatte kann über 310 °C heiß wer-
den. Beachten Sie die Restwärme nach dem Ausschalten!
•Das Netzkabel darf die heizbare Aufstellplatte nicht berühren.
•Tragen Sie Ihre persönliche Schutzausrüstung entsprechend der
Gefahrenklasse des zu bearbeitenden Mediums. Ansonsten be-
steht eine Gefährdung durch:
- Spritzen und Verdampfen von Flüssigkeiten
- Herausschleudern von Teilen
- Freiwerden von toxischen oder brennbaren Gasen.
•Stellen Sie das Gerät frei auf einer ebenen, stabilen, sauberen,
rutschfesten, trockenen und feuerfesten Fläche auf.
•Die Gerätefüße müssen sauber und unbeschädigt sein.
•rüfen Sie vor jeder Verwendung Gerät und Zubehör auf Be-
schädigungen. Verwenden Sie keine beschädigten Teile.
•Reduzieren Sie die Drehzahl, falls
- Medium infolge zu hoher Drehzahl aus dem Gefäß spritzt
- unruhiger Lauf auftritt
- das Gefäß sich auf der Aufstellplatte bewegt.
• Achtung! Mit diesem Gerät dürfen nur Medien bearbeitet bzw.
erhitzt werden, deren Flammpunkt über der eingestellten Sicher-
heitstemperaturbegrenzung liegt (50 ... 360 °C).
Die eingestellte Sicherheitstemperaturbegrenzung muss immmer
mindestens 25 °C unterhalb des Brennpunktes des verwendeten
Mediums liegen.
Inhaltsverzeichnis
CE-Konformitätser lärung
Sicherheitshinweise
DE

•Beachten Sie eine Gefährdung durch
- entzündliche Materialien
- brennbare Medien mit niedriger Siedetemperatur
- Glasbruch
- falsche Dimensionierung des Gefäßes
- zu hohen Füllstand des Mediums
- unsicherer Stand des Gefäßes.
•Im Betrieb kann sich das Gerät erwärmen.
•Die Aufstellpatte kann sich auch ohne Heizbetrieb durch den
Antriebsmagneten bei hohen Drehzahlen erwärmen.
•Verarbeiten Sie krankheitserregende Materialien nur in geschlos-
senen Gefäßen unter einem geeigneten Abzug. Bei Fragen
wenden Sie sich bitte an IKA.
•Betreiben Sie das Gerät nicht in explosionsgefährdeten Atmos-
phären, mit Gefahrstoffen und unter Wasser.
•Bearbeiten Sie nur Medien, bei denen der Energieeintrag durch
das Bearbeiten unbedenklich ist. Dies gilt auch für andere Ener-
gieeinträge, z.B. durch Lichteinstrahlung.
•Beachten Sie die Betriebsanleitung des Zubehöres.
•Tauchen Sie externe Temperaturmessfühler ( T 1000, ETS-D...)
mindestens 20 mm tief in das Medium ein.
•Der angeschlossene externe Temperaturmessfühler T 1000
muss sich immer im Medium befinden.
•Sicheres Arbeiten ist nur mit Zubehör, das im Kapitel „Zubehör“
beschrieben wird, gewährleistet.
•Zubehörteile müssen sicher mit dem Gerät verbunden sein und
dürfen sich nicht von alleine lösen. Der Schwerpunkt des
Aufbaus muss innerhalb der Aufstellfläche liegen.
•Montieren Sie Zubehör nur bei gezogenem Netzstecker.
•Die Trennung des Gerätes vom Stromversorgungsnetz erfolgt
nur durch Ziehen des Netz- bzw. Gerätesteckers.
•Die Steckdose für die Netzanschlussleitung muss leicht erreich-
bar und zugänglich sein.
•Nach einer Unterbrechung der Stromzufuhr läuft das Gerät im
Modus B von selbst wieder an.
•Eventuell kann Abrieb von rotierenden Zubehörteilen in das zu
bearbeitende Medium gelangen.
•Bei Verwendung von TFE-ummantelten Magnetstäbchen ist
Folgendes zu beachten: Chemische Reaktionen von PTFE treten
ein im Kontakt mit geschmolzenen oder gelösten Alkali- und Erd-
alkalimetallen, sowie mit feinteiligen Pulvern von Metallen aus-
der 2. und 3. Gruppe des Periodensystems bei Temperaturen
über 300-400 °C. Nur elementares Fluor, Chlortrifluorid und
Alkalimetalle greifen es an,Halogenkohlenwasserstoffe wirken
reversibel quellend.
(Quelle: Römpps Chemie-Lexikon und „Ullmann“ Bd.19)
Zum Schutz des Gerätes
•Das Gerät darf nur von einer Fachkraft geöffnet werden.
•Spannungsangabe des Typenschildes muss mit Netzspannung
übereinstimmen.
•Decken Sie das Gerät nicht ab, auch nicht teilweise, z.B. mit
metallischen latten oder Folien. Die Folge ist Überhitzung.
•Vermeiden Sie Stöße und Schläge auf Gerät oder Zubehör.
•Achten Sie auf eine saubere Aufstellplatte.

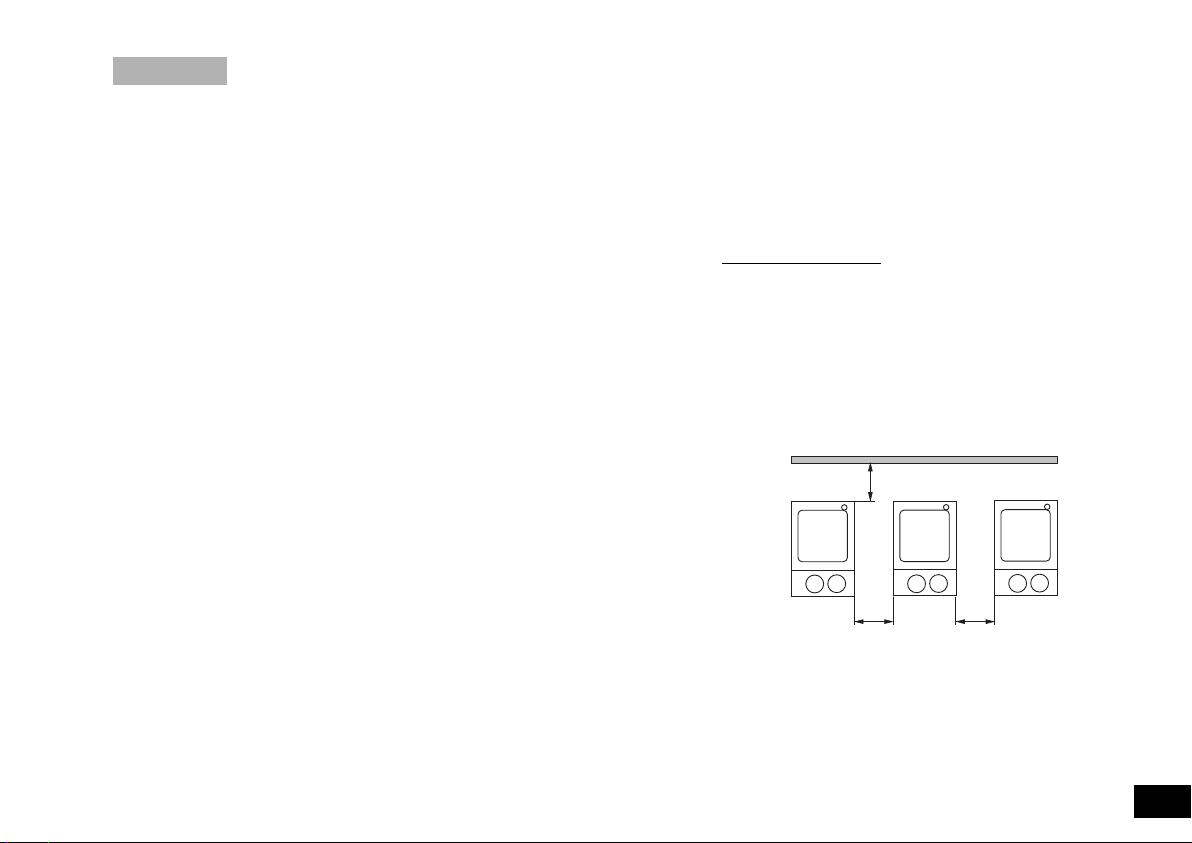

•Beachten Sie die Mindestabstände zwischen Geräten, zwischen Gerät
und Wand, sowie oberhalb des Aufbaus (min. 800 mm), siehe Fig. 3.
5
072007
> 100 mm > 100 mm
> 100 mm
Fig. 3

6
072007
• Auspacken
- acken Sie das Gerät vorsichtig aus
- Nehmen Sie bei Beschädigungen sofort den Tatbestand auf
( ost, Bahn oder Spedition)
• Lieferumfang
RCT basic safety control HCT basic safety control
- Beheizbarer Magnetrührer - Heizgerät
- Netzkabel - Netzkabel
- Betriebsanleitung - Betriebsanleitung
- Schraubendreher - Schraubendreher
- Schutzhaube - Schutzhaube
- Temperaturfühler T 1000 - Temperaturfühler T 1000
• Verwendung
- zum Mischen und / oder Erhitzen von Flüssigkeiten
• Verwendungsgebiet
- Laboratorien - Schulen
- Apotheken
Das Gerät ist für den Gebrauch in allen Bereichen geeignet, außer
- Wohnbereichen
- Bereichen, die direkt an ein Niederspannungs-Versorgungsnetz
angeschlossen sind, das auch Wohnbereiche versorgt.
Der Schutz für den Benutzer ist nicht mehr gewährleistet, wenn das Gerät
mit Zubehör betrieben wird, welches nicht vom Hersteller geliefert oder
empfohlen wird oder wenn das Gerät in nicht bestimmungsgemäßem
Gebrauch entgegen der Herstellervorgabe betrieben wird oder wenn
Veränderungen an Gerät oder Leiterplatte durch Dritte vorgenommen
werden.
Auspac en Bestimmungsgemäßer Gebrauch

7
072007
Inbetrieb-
nahme
Rühren
Heizen
Anschluss
externer
Thermometer
(direkte
Temperaturregel-
ung im Medium)
RCT basic safety control HCT basic safety control
 Geräteschalter (A) in OFF-Stellung bringen
 Netzkabel in Netzbuchse (K) einstecken
 Geräteschalter (A) in ON- Stellung bringen
 Standard Modus A ist eingestellt (siehe “Betriebsmodi”)
Bedienung
 Motordrehzahl mit dem Bedienknopf (D) einstellen
 Der eingestellte Wert wird auf dem Display (F) angezeigt
 Start der Rührfunktion durch Drücken des Bedienknopf (D)
 Angezeigter Wert blinkt bis zum Erreichen der eingestellten Drehzahl
 Einstellen der Sicherheitstemperaturgrenze, (siehe “Sicherheitstemperaturgrenze einstellen bei RCT und HCT”)
 Solltemperatur mit dem Bedienknopf (C) einstellen
 Der eingestellte Wert wird auf dem Display (E) angezeigt
 Start der Heizfunktion durch Drücken des Bedienknopfes (C)
Soll- und Ist- Temperatur wird im Wechsel auf dem Display (E) angezeigt:
 Bei eingeschalteter Heizung leuchtet die LED (G), Solltemperaturanzeige LED (I) leuchtet
 Solange die Temperatur der Aufstellfläche 50 °C überschreitet wird im Rühr- und Standby-
Betrieb auf dem Display (E) angezeigt
 Geräteschalter (A) in OFF-Stellung bringen
 Kontaktstecker (L) abziehen
 Sicherheitskontaktthermometer nach DIN 12878 Klasse 2 oder
Temperaturfühler T 1000 mit Buchse (L) verbinden
 Geräteschalter (A) in ON-Stellung bringen
Temperaturfühler T 1000
 Die auf dem Display (E) angezeigte Ist-Temperatur des Tem-
peraturfühlers entspricht der Mediumstemperatur.
LED “externer Temperatursensor” (H) leuchtet.
Kontatktthermometer z.B. ETS-D5
 Bedienungsanweisung des Kontaktthermometers beachten
LED (J) “Dezimalpunkt der Temperaturanzeige” leuchtet
 Auf dem Display (E) wird bei angeschlossenem Kontaktther-
mometer nur noch die eingestellte Soll- Temperatur angezeigt
i
HOt
i
i
i
i
Die einstellbare Heizplattentemperatur beträgt max. 310 °C
Vor Inbetriebnahme Schutzfolie von der Aufstellplatte entfernen!

RCT basic safety control
Gerätebetrieb mit Modus A oder B
Modus A
Alle eingestellten Werte bleiben nach dem Ausschalten oder dem
Trennen des Gerätes vom Netz erhalten. Nach dem Einschalten
des Gerätes ist der Status der Funktionen Rühren und Heizen aus-
geschaltet (OFF).
Modus B
Alle eingestellten Werte bleiben nach dem Ausschalten oder dem
Trennen des Gerätes vom Netz erhalten. Nach dem Einschalten
des Gerätes wird der Status der Funktionen Heizen und Rühren
vor dem letzten Ausschalten übernommen (ON oder OFF).
Werkseinstellung: Modus A
Der eingestellte Modus wird beim Start des
Gerätes auf dem Display angezeigt
Modus ändern
HCT basic safety control
Gerätebetrieb mit voreingestelltem Modus
Der Betriebsmodus ist fest eingestellt und nicht zu ändern.
Beschreibung Modus und Darstellung Display siehe RCT.
Werkseinstellung: Modus A
Nach dem Einschalten des Gerätes wird die
eingestellte Sicherheitstemperaturgrenze
angezeigt.
Werkseinstellung: ca. 360 °C
Einstellbereich: ca. 50 - 360 °C
Sicherheitstemperaturgrenze einstellen
Die einstellbare Heizplattentemperatur von max. 310 °C liegt min-
destens 10 °C unter der eingestellten Sicherheitstemperturgrenze.
Achtung: Die eingestellte Sicherheitstemperaturgrenze muss
immer mindestens 25 °C unterhalb des Brennpunktes des zu
bearbeitenden Mediums liegen!
8
072007
Betriebsmodi einstellen
xx A
(xx: Softwareversion) Modus
 Geräteschalter (A) in OFF-Stellung bringen
 Bedienknöpfe (C und D) gedrückt halten
 Geräteschalter (A) in ON- Stellung bringen
 Bedienknöpfe (C und D) loslassen
Anzeige des eingestellten Wertes auf dem
Display
Sicherheitstemperaturgrenze einstellen
360 SAFE
 Geräteschalter (A) in ON-Stellung bringen
 Einstellen der Sicherheitstemperaturgrenze mit Schraubendreher
Anzeige des eingestellten Wertes auf dem
Display 150 SAFE
i
i
xx A
Fig. 5

Das Gerät arbeitet wartungsfrei.
Reinigung
Ziehen Sie zum Reinigen den Netzstecker.
Verwenden Sie nur von IKA empfohlene Reinigungsmittel.
Verwenden Sie zum Reinigen von:
Farbstoffen Isopropanol
Baustoffen Tensidhaltiges Wasser, Isopropanol
Kosmetika Tensidhaltiges Wasser, Isopropanol
Nahrungsmitteln Tensidhaltiges Wasser
Brennstoffen Tensidhaltiges Wasser
Beim Reinigen darf keine Feuchtigkeit in das Gerät dringen.
- Tragen Sie zum Reinigen des Gerätes Schutzhandschuhe.
- Falls andere als die empfohlenen Reinigungs- oder Dekontamina-
tionsmethoden angewendet werden, fragen Sie bitte bei IKA nach.
Ersatzteilbestellung
Bei Ersatzteilbestellungen geben Sie bitte Folgendes an:
- Gerätetyp
- Fabrikationsnummer des Gerätes, siehe Typenschild
- ositionsnummer und Bezeichnung des Ersatzteiles,
siehe www.ika.de
Reparaturfall
Im Reparaturfall muss das Gerät gereinigt und frei von gesund-
heitsgefährdenden Stoffen sein.
Senden Sie das Gerät in der Originalverpackung zurück. Lagerver-
packungen sind für den Rückversand nicht ausreichend. Verwen-
den Sie zusätzlich eine geeignete Transportverpackung.
• Rührstäbe: ø 6 mm, Länge bis 15 mm
ø 7 mm, Länge bis 60 mm
ø 10mm, Länge bis 80 mm
• RS 1 Rührstäbchenset
• RSE Rührstäbchenentferner
• H 15 Badaufsatz
• H 28 Badaufsatz
• H 29 Ölbadaufsatz
• H 30 Ölbadaufsatz
• H 16 V Stativstab
• H 16.1 Ausleger
• H 38 Haltestange
• H 44 Kreuzmuffe
• ETS-D5 Kontaktthermometer
• ETS-D6 Kontaktthermometer
9
072007
Montage Stativstab
 Schraubstopfen (M) entfernen
 Schutzkappe von Stativstab abziehen
 Unterlegscheibe zwischen Gehäuse und Mutter legen
 Stativstab von Hand bis zum Anschlag einschrauben
 Mutter mit einem Gabelschlüssel SW17 anziehen
 Zubehör mit Kreuzmuffen montieren
Fig. 6
Zubehör
Instandhaltung
Hinweis: Zum Arbeiten mit Badaufsätzen
über ø 180 mm verwenden Sie bitte den
Stativstab H 16 V zusammen mit dem
Ausleger H 16.1.

10
072007
Eine Störung während des Betriebes wird durch eine Fehlermeldung im Display (E und F) angezeigt.
Gehen Sie dann wie folgt vor:
Gerät am Geräteschalter (A) ausschalten
Korrekturmaßnahmen treffen
Gerät erneut starten
Lässt sich der Fehler durch die beschriebenen Maßnahmen nicht beseitigen oder wird ein anderer Fehlercode angezeigt
- wenden Sie sich bitte an die Serviceabteilung
- senden Sie das Gerät mit einer kurzen Fehlerbeschreibung ein
Fehlercodes
Fehlercode Ursache Folge Korrektur
E3 Geräteinnentemperatur zu hoch Heizung aus - Gerät ausschalten und abkühlen lassen
E4 Motor blockiert Heizung aus - Gerät ausschalten
Motor aus Achtung! Nur für autorisiertes Servicepersonal:
Steckverbindung des Motors im Geräteinneren überprüfen
E6 Unterbrechung im Sicherheitskreis Heizung aus - Kontaktstecker (L) stecken
- Kontaktthermometer T 1000/ Temperaturfühler stecken
- Defekte Verbindungskabel, Stecker oder Kontaktthermometer
austauschen
E24 Oberflächentemperatur
(Temperatur des Regelfühlers) : Heizung aus - Gerät ausschalten, bis die Oberflächentemperatur der Aufstell-
der Aufstellplatte ist höher als die eingestellte Sicher- platte niedriger ist als die eingestellte Sicherheitstemperatur-
heitstemperaturgrenze grenze
- Sicherheitstemperaturgrenze höher einstellen
E44 Oberflächentemperatur
(Temperatur des Sicherheitsfühlers) : Heizung aus - Gerät ausschalten, bis die Oberflächentemperatur der Aufstell-
der Aufstellplatte ist höher als die eingestellte Sicher- platte niedriger ist als die eingestellte Sicherheitstemperatur-
heitstemperaturgrenze grenze
- Sicherheitstemperaturgrenze höher einstellen
E25 Heizung- Schaltelementüberwachung Heizung aus - Gerät ausschalten
Achtung! Nur für autorisiertes Servicepersonal:
Steckverbindung des Heizelements im Geräteinneren überprüfen
E26 Differenz Fühler Sicherheitstemperatur zu Fühler Regel- Heizung aus - Gerät ausschalten
temperatur Achtung! Nur für autorisiertes Servicepersonal:
Regeltemperatur > (Sicherheitstemperatur + 40 K) Steckverbindung der Temperaturfühler im Geräteinneren überprüfen
E46 Differenz Fühler Sicherheitstemperatur zu Fühler Regel- Heizung aus - Gerät ausschalten
temperatur Achtung! Nur für autorisiertes Servicepersonal:
Sicherheitstemperatur > (Regeltemperatur + 40 K) Steckverbindung der Temperaturfühler im Geräteinneren überprüfen

11
072007
RCT basic safety control HCT basic safety control
Gerät
Betriebsspannungsbereich Vac 220 - 230 + 10%
Vac 115 + 10%
Vac 100 + 10%
Nennspannung Vac 230/ 50 Hz
Vac 115/ 60 Hz
Vac 100/ 60 Hz
Frequenz Hz 50 / 60
Leistungsaufnahme (+10%) max. bei 230 Vac W 650 640
115 Vac 610 600
100 Vac 610 600
Anzeige digital
Zul. Einschaltdauer % 100
Zul. Umgebungstemperatur °C +5 bis +40
Zul. relative Feuchte % 80
Schutzart nach DIN EN 60529 I 42
Schutzklasse I
Überspannungskategorie II
Verschmutzungsgrad 2
Sicherungen F1/F2 T6,3A/250V (bei Nennspannung 230 V)
T10A/250V (bei Nennspannung 115 V und 100 V)
Geräteeinsatz über NN m max. 2000
Abmessung (B x T x H) mm 165 x 275 x 85
Gewicht kg 2,5
Motor
Drehzahlbereich rpm 50 - 1200
Aufnahmeleistung W 9,5
Einstellauflösung rpm 10
Drehzahlabweichung (ohne Last, Nenn- %+
2
spannung, 1200 rpm, Raumtemp. 25 °C)
Max. Rührmenge (bez. auf Wasser) ltr 20
Technische Daten

RCT basic safety control HCT basic safety control
Aufstellplatte
Abmessung mm ø 135
Material Al - Legierung
Heizen
Heizleistung
(-5%/+10%) bei Nennspannung W 600
Einstell- und Anzeigeauflösung K1
Oberflächentemperatur °C Raumtemperatur - 310
Abweichung Temperaturmessfühler T 1000 K<+ (0,15 +0,002 xITI)
DIN EN 60751 Kl. A
Max. Temperaturabweichung bei 100 °C K+1,5
Abweichung der Heizplattentemperatur K+
5
Regelhysterese Heizplatte K+
5
ohne Gefäß, Heizplattenmitte bei 100 °C
Regelhysterese mit Temperaturmessfühler K+
1
T 1000*
mit ETS-D5* °C +0,5
mit ETS-D6* °C +0,2
Einstellbarer Sicherheitskreis
Sicherheitstemperaturgrenze (einstellbar) °C 50 - 360 (+10)
* Die angegebene Regelgenauigkeit wurde für folgende Werte ermittelt: 500 ml Wasser im 600 ml-Becherglas , Rührstab 40, 600 rpm, 50 °C
Entsprechend den IKA-Verkaufs-und Lieferbedingungen beträgt
die Gewährleistungszeit 24 Monate. Im Gewährleistungsfall wen-
den Sie sich bitte an Ihren Fachhändler, oder senden Sie das
Gerät unter Beifügung der Lieferrechnung und Nennung der Re-
klamationsgründe direkt an unser Werk. Frachtkosten gehen zu
Ihren Lasten.
Die Gewährleistung erstreckt sich nicht auf Verschleißteile und
gilt nicht für Fehler, die auf unsachgemäße Handhabung und unzu-
reichende flege und Wartung, entgegen den Anweisungen in
dieser Betriebsanleitung, zurückzuführen sind.
12
072007
Gewährleistung

13
072007
age
CE - Declaration of conformity 13
Safety instructions 13
Unpacking 15
Correct use 15
Operation 16
Setting the operating mode 17
Setting the safety temperature limit 17
Assembling the stand 18
Maintenance 18
Accessories 18
Error codes 19
Technical data 20
Warranty 21
We declare under our sole responsibility that this product is in
compliance with the regulations 2006/95/CEE and 2004/108/CEE
and conforms to the standards or standardized documents DIN EN
IEC 61010-1, -2-010 and DIN EN IEC 61326-1.
For your protection
• Read the operating instructions in full before starting up and
follow the safety instructions.
•Keep the operating instructions in a place where they can be
accessed by everyone.
•Ensure that only trained staff work with the appliance.
•Follow the safety instructions, guidelines, occupational health
and safety and accident prevention regulations.
•Socket must be earthed (protective ground contact).
• Caution - Magnetism! Effects of the magnetic field have to be
taken into account (e.g. data storage media, cardiac pacemakers ...).
• Risk of burns! Exercise caution when touching the housing parts and
the heating plate. The heating plate can reach temperatures in excess
of 310 °C. ay attention to the residual heat after switching off.
•Ensure that the mains power supply cable does not touch the
heating base plate.
•Wear your personal protective equipment in accordance with the
hazard category of the media to be processed. Otherwise there
is a risk from:
- splashing and evaporation of liquids
- ejection of parts
- release of toxic or combustable gases.
•Set up the appliance in a spacious area on an even, stable, clean,
non-slip, dry and fireproof surface.
•The feet of the appliance must be clean and undamaged.
•Check the appliance and accessories beforehand for damage
each time you use them. Do not use damaged components.
•Gradually increase the speed.
•Reduce the speed if
- the medium splashes out of the vessel because the speed is too high
- the appliance is not running smoothly
- the container moves on the base plate.
• Caution! Never process and heat up any media that has a flash
point higher than the adjusted safe temperature limit that has
been set (50 to 360 °C).
Contents
CE-Declaration of conformity
Safety instructions
EN

The safe temperature limit must always be set to at least 25 °C
lower than the fire point of the media used.
•Beware of hazards due to:
- flammable materials
- combustible media with a low boiling temperature
- glass breakage
- incorrect container size
- overfilling of media
- unsafe condition of container.
•The appliance may heat up when in use.
•The base plate can heat up due to the action of the drive magnets
at high motor speeds, even if the heater is not operational.
•rocess pathogenic materials only in closed vessels under a suit-
able extractor hood. lease contact IKA if you have any questions.
• Do not operate the appliance in explosive atmospheres, with
hazardous substances or under water.
•Only process media that will not react dangerously to the extra
energy produced through processing. This also applies to any
extra energy produced in other ways, e.g. through light irradiation.
•lease observe the operating instructions for any accessories used.
•Ensure that the external temperature sensor ( T 1000, ETS-D ...)
is inserted in the media to a depth of at least 20 mm.
•The T 1000 external temperature sensor must always be inser-
ted in the media when connected.
•Safe operation is only guaranteed with the accessories described
in the ”Accessories” chapter.
•Accessories must be securely attached to the device and cannot
come off by themselves. The centre of gravity of the assembly
must lie within the surface on which it is set up.
•Always disconnect the plug before fitting accessories.
•The appliance can only be disconnected from the mains supply
by pulling out the mains plug or the connector plug.
•The socket for the mains cord must be easily accessible.
•The device will automatically restart in mode B following any
interruption to the power supply.
•It may be possible for wear debris from rotating accessory parts
to reach the material being processed.
•When using TFE-coated magnetic bars, the following hase to
be noted: Chemical reactions of PTFE occur in contact with mol-
ten or solute alkali metals and alkaline earth metals, as well as
with fine powders of metals in groups 2 and 3 of the periodic
system at temperatures above 300 °C - 400 °C. nly elementa-
ry fluorine, chlorotrifluoride and alkali metals attack it; halogena-
ted hydrocarbons have a reversible swelling effect.
(Source: Römpps Chemie-Lexikon and ”Ulmann”, Volume 19)
For protection of the equipment
•The appliance may only be opened by experts.
•The voltage stated on the type plate must correspond to the mains
voltage.
•Do not cover the device, even partially e.g. with metallic plates
or film. This results in overheating.
•Ensure that the base plate is kept clean.
•rotect the appliance and accessories from bumps and impacts.
•Observe the minimum distances between the devices, between
the device and the wall and above the assembly (min. 800 mm),
see fig. 3.
14
072007
> 100 mm > 100 mm
> 100 mm
Fig. 3

• Unpacking
- lease unpack the device carefully
- In the case of any damage a detailed report must be set imme-
diately (post, rail or forwarder)
•Contents of package
RCT basic safety control HCT basic safety control
- Heating magnetic stirrer - Heating device
- Mains cable - Mains cable
- Operating instructions - Operating instructions
- Screwdriver - Screwdriver
- rotection cover - rotection cover
- Temperature sensor - Temperature sensor
T 1000 T 1000
• Use
- For mixing and/or heating liquids
• Range of use
- Laboratories - Schools
- harmacies
This device is suitable for use in all areas except:
- Residential areas
- Areas that are connected directly to a low-voltage supply network
that also supplies residential areas.
The safety of the user cannot be guaranteed if the appliance is
operated with accessories that are not supplied or recommended
by the manufacturer or if the appliance is operated improperly con-
trary to the manufacturer’s specifications or if the appliance or the
printed circuit board are modified by third parties.
15
072007
Unpac ing Correct use

16
072007
Commissioning
Stirring
Heating
Connecting
external
thermometers
(direct temper-
ature control in
the medi
a)
RCT basic safety control HCT basic safety control
 Move device switch (A) to the OFF position
 Insert the mains power cable into the power socket (K)
 Move device switch (A) to the ON position
 The unit will be set to factory setting mode A (see “Operating modes”)
Operation
 Adjust the motor speed using the rotary knob (D)
 The value selected will be shown on the display (F)
 Set the start point for the agitation function by pressing the rotary knob (D)
 The displayed value will flash until the desired motor speed is reached
 Set the safe temperature limit (see "Setting the safe temperature limit for RCT and HCT")
 Adjust the set-point temperature using the rotary knob (C)
 The value selected will be shown on the display (E)
 Set the start point for the heating function by pressing the rotary knob (C)
The set-point and actual temperatures will be shown alternately on the display (E)
 When the heating is switched on, the LED “Heating plate” (G) and the LED “Set-point value” (I)
will be lit
 During agitation and standby operation, the display (E) will show if the base plate temperature
is above 50 °C
i
HOt
i
i
 Move device switch (A) to the OFF position
 Detach contact plug (L)
 Attach a DIN 12878 (Class 2) compliant safety contact thermometer or a
T 1000 temperature sensor to the socket (L)
 Move device switch (A) to the ON position
Temperature sensor T 1000
 The actual temperature for the temperature sensor shown on
display (E) will correspond to the temperature of the media.
The LED "external temperature sensor" (H) will be lit
Contact thermometer e.g. ETS-D5
 Follow the operating instructions for the contact thermometer
The LED "decimal point for the temperature display" (J) will be lit
 When a contact thermometer is connected, the display (E)
will only show the set-point temperature that has been set
i
i
Ensure that the protective film is removed from the base plate before use!
The maximum temperature that can be set for the heating plate is 310 °C

17
072007
The safe temperature limit that has been set
will be displayed when the device is switched
on.
Factory setting: 360 °C
Adjustment range: 50 - 360 °C
Setting the safe temperature limit
The temperature set for the heating plate (maximum 310 °C) will
be at least 10 °C lower than the safe temperature limit.
Warning: The safe temperature limit must always be set at
least 25 °C lower than the flash point of the media to be pro-
cessed.
RCT basic safety control
Operating the device in mode A or B
Mode A
All settings will be stored if the device is switched off or discon-
nected from the power supply. The agitation and heating functions
will be set to OFF when the device is powered on.
Mode B
All settings will be stored if the device is switched off or discon-
nected from the power supply. The agitation and heating functions
will be set to ON or OFF when the device is powered on, depen-
ding on the previous status of the device.
Factory setting: mode A
The mode selected will be shown on the dis-
play when the device is started up.
Change the mode
HCT basic safety control
Operating the device in the preset mode
The operating mode is preset and not changeable.
Description of the mode and the display see RCT
Factory setting: Mode A
Setting operating mode
xx A
(x: software version) mode
 Move device switch (A) to the OFF position
ress and hold rotary knobs (C and D)
Move device switch (A) to the ON position
 Release rotating knobs (C and D)
 The set value is indicated on the
display (F)
Setting the safe temperature limit
360 SAFE
i
xx A
Fig. 5
 Move device switch (A) to the ON position
 The safe temperature limit can be adjusted using a screwdriver
 The set value is indicated on the
display (F) 150 SAFE
i

18
072007
The device is maintenance-free.
Cleaning
For cleaning disconnect the main plug.
Only use cleansing agents which have been recommended by IKA.
Use to remove:
Dyes isopropyl alcohol
Construction materials isopropyl alcohol/water containing surfactant
Cosmetics isopropyl alcohol/water containing surfactant
Foodstuffs water containing surfactant
Fuels water containing surfactant
- Do not allow moisture to get into the appliance when cleaning.
- Wear protective gloves when cleaning the devices.
- lease consult with IKA before using any cleaning or decontami-
nation methods, other than those recommended here.
Ordering spare parts
When ordering spare parts, please give:
- Machine type
- Manufacturing number, see type plate
- Item number and designation of the spare part,
see www.ika.de
Repair
The device must be clean and free from any materials which may
constitute a health hazard when sent for repair.
lease return the appliance in its original packaging. Storage pak-
kaging is not sufficient for returns. lease also use suitable packa-
ging for transportation.
• Stirring bars: ø 6 mm, length upto 15 mm
ø 7 mm, length upto 60 mm
ø 10 mm, length upto 80 mm
• RS 1 Set of magnetic stirring bars
• RSE Stirring bar remover
• H 15 Bath attachment
• H 28 Bath attachment
• H 29 Oil bath attachment
• H 30 Oil bath attachment
• H 16 V Support rod
• H 16.1 Extension
• H 38 Holding rod
• H 44 Cross sleeve
• ETS-D5 Contact thermometer
• ETS-D6 Contact thermometer
Assembling the stand
 Remove screw plugs (M)
 Remove the protective cap from the support rod
 ut the washer between housing and nut
 Screw the support rod onto the device by hand until the end
stop is reached
 Use an A/f 17 spanner to tighten the M10 nut
 Accessories should be attached using cross sleeves
Fig. 6
Accessories
Maintenance
Note: For bath attachments with diameters
greater than ø 180 mm only use the support
rod H 16 V with the extension H 16.1.

19
072007
Any malfunctions during operation will be identified by an error message on the display (E and F).
roceed as follows in such cases:
 Switch off device using the main switch (A)
 Carry out corrective measures
 Restart device
If the actions described fail to resolve the fault or another error code is displayed then take one of the following steps:
- Contact the service department
- Send the device for repair, including a short description of the fault.
Error codes
Error code Cause Effect Solution
E3 Temperature inside device too high Heating off - Switch off device and allow to cool down
E4 Motor blockage Heating off - Switch off device
Motor off Warning! nly to be carried out by authorised service personnel:
Carry out an internal test on the device to check the plug-in
connector for the motor
E6 Break in safety circuit Heating off - lug in contact plug (L)
- lug in T 1000 contact thermometer/temperature sensor
- Replace faulty connecting cable, plug, or contact thermometer
E24 Surface temperature (temperature of control sensor): Heating off - Switch off device until the surface temperature of the base plate
of the base plate is higher than the setted safe tem- is lower than the selected safe temperature limit
perature limit - Set a higher safe temperature limit
E44 Surface temperature (temperature of safety sensor): Heating off - Switch off device until the surface temperature of the base plate
of the base plate is higher than the setted safe tem- is lower than the selected safe temperature limit
perature limit - Set a higher safe temperature limit
E25 Heating and switching element monitoring Heating off - Switch off device
Warning! nly to be carried out by authorised service personnel:
Carry out an internal test on the device to check the plug-in connector.
for the heating element
E26 Difference between temperature of safety sensor and Heating off - Switch off device
temperature of control sensor Warning! nly to be carried out by authorised service personnel:
control temperature > (safety temperature + 40 K) Carry out an internal test on the device to check the plug-in
connector for the temperature sensor
E46 Difference between temperature of safety sensor and Heating off - Switch off device
temperature of control sensor Warning! nly to be carried out by authorised service personnel:
safety temperature > (control temperature + 40 K) Carry out an internal test on the device to check the plug-in
connector for the temperature sensor

20
072007
RCT basic safety control HCT basic safety control
Device
Operating voltage range Vac 220 - 230 + 10%
Vac 115+ 10%
Vac 100+ 10%
Nominal voltage Vac 230/ 50 Hz
Vac 115/ 60 Hz
Vac 100/ 60 Hz
Frequency Hz 50 / 60
ower consumption (+10%) max. at 230 Vac W 650 640
. 115 Vac 610 600
100 Vac 610 600
Display digital
ermissible duration of operation % 100
ermissible ambient temperature °C +5 bis +40
ermissible relative humidity % 80
rotection type acc. to DIN EN 60529 I 42
rotection class I
Overvoltage category II
Contamination level 2
Fuse F1/F2 T6,3A/250V (at nominal voltage 230 V)
T10A/250V (at nominal voltage 115 V and 100 V)
Operation at a terrestrial altitude m max. 2000
Dimensions (B x T x H) mm 165 x 275 x 85
Weight kg 2,5
Motor
Speed range rpm 50 - 1200
ower consumption W 9,5
Setting resolution rpm 10
Speed variation (no load, nominal voltage, %+
2
at 1200 rpm, ambient temperature 25 °C)
Stirred quantity max. (H2O) ltr 20
Technical Data
