Imperial i110 User manual

Mit IMPERIAL®heute schon Zukunft hören
Bedienungsanleitung
Operating manual
IMPERIAL i110
D
E
Dabmann i110_version2_DE_EN.indd 1 16.12.15 08:55

32
Dabmann i110_version2_DE_EN.indd 2 16.12.15 08:55

32 IMPERIAL DABMAN i110
D
INHALTSVERZEICHNIS
1. VORWORT .....................................4
2. SICHERHEITSHINWEISE.........................5
3. LIEFERUMFANG ................................9
4. ABBILDUNGEN ................................10
5. FERNBEDIENUNG .............................12
6. INSTALLATION ................................15
7. BEDIENUNG ...................................17
7.1. Einstellungen..................................17
7.2. Lokale Station .................................24
7.3. Internet Radio.................................25
7.4. Media-Center .................................27
7.5. Informations- Center ...........................28
8. AIR MUSIC CONTROL APP .....................30
9. FEHLERBEHEBUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
10. ENTSORGUNGSHINWEIS .....................35
11. EIGENSCHAFTEN UND TECHNISCHE
DATEN ................................36
12. SERVICE UND SUPPORT ......................38
13. CE KENNZEICHNUNG ........................39
Dabmann i110_version2_DE_EN.indd 3 16.12.15 08:55

54Bedienungsanleitung
D
1. VORWORT
Vielen Dank, dass Sie sich für das IMPERIAL i110 entschieden haben.
Wenn Sie das IMPERIAL i110 zum ersten Mal verwenden, lesen Sie
bitte diese Anweisungen sorgfältig durch, und bewahren Sie diese für
zukünftige Gelegenheiten zum Nachschlagen auf. Nur wenn Sie die
Anweisungen befolgen, können Sie optimal die volle Funktionsvielfalt
des Gerätes genießen.
Diese Bedienungsanleitung hilft Ihnen beim
• bestimmungsgemäßen
• sicheren
• vorteilhaften
Gebrauch des Gerätes
Wir setzen voraus, dass der Bediener das IMPERIAL i110 allgemeine
Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat.
Jede Person, die dieses Gerät
• montiert
• anschließt
• bedient
• reinigt
• entsorgt
muss den vollständigen Inhalt dieser Bedienungsanleitung zur
Kenntnis genommen haben. Bewahren Sie diese
Bedienungsanleitung immer in der Nähe des Gerätes auf.
Dabmann i110_version2_DE_EN.indd 4 16.12.15 08:55

54 IMPERIAL DABMAN i110
D
2. SICHERHEITSHINWEISE
Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das
Gerät in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise
auf dem Gerät und in der Bedienungsanleitung.
2.1 Grundlegende Sicherheitshinweise
• Trennen Sie bei Betriebsstörungen das Radio von der Stromquelle.
• Um Feuergefahr und die Gefahr eines elektrischen Schlags zu
vermeiden, setzen Sie das Radio weder Regen noch sonstiger
Feuchtigkeit aus.
• Önen Sie niemals das Gehäuse. Andernfalls besteht die Gefahr
eines elektrischen Stromschlags.
• Schließen Sie das Radio nur an eine fachgerecht installierte Netz-
Steckdose von 220– 240 V~, 50–60 Hz an.
• Ziehen Sie das externe Netzteil aus der Steckdose, falls Sie das
Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie
nur am Netzteil, nicht am Kabel.
• Ziehen Sie bei Gewitter das Netzteil des Radios aus der Steck-
dose.
• Sollten Fremdkörper oder Flüssigkeit in das Radio gelangen, ziehen
Sie sofort das Netzteil aus der Steckdose. Lassen Sie das Gerät
von qualiziertem Fachpersonal überprüfen, bevor Sie es wieder in
Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen
Stromschlags.
• Beachten Sie bitte, dass die Stromquelle (Steckdose) leicht
zugänglich ist.
• Knicken oder quetschen Sie keine Kabelverbindungen.
Dabmann i110_version2_DE_EN.indd 5 16.12.15 08:55

76Bedienungsanleitung
D
• Wenn das Netzkabel beschädigt ist, müssen Sie das Radio von
Fachpersonal reparieren lassen bevor Sie es erneut verwenden.
Es besteht sonst die Gefahr eines Stromschlags.
• Lassen Sie Kinder niemals unbeaufsichtigt das Radio benutzen.
• Überlassen Sie Wartungsarbeiten stets qualiziertem Fachper-
sonal. Andernfalls gefährden Sie sich und andere.
• Trennen Sie bei Betriebsstörungen das Radio von der Stromquelle.
• Bezug von Ersatzteilen nur beim Hersteller.
• Änderungen am Gerät führen zum Erlöschen der Verantwortung
des Herstellers.
• Schutzfolien entfernen
• Reinigen Sie dieses Gerät nur mit einem trockenen Tuch.
Achtung!
Hinweis zur Netztrennung. Außerdem nimmt das Gerät im
Standby-Betrieb Strom auf. Um das Gerät vollständig vom Netz zu
trennen, muss das Netzteil aus der Steckdose gezogen oder der
Netzschalter auf der Rückseite des Gerätes auf aus geschaltet
werden.
2. SICHERHEITSHINWEISE
Dabmann i110_version2_DE_EN.indd 6 16.12.15 08:55

76 IMPERIAL DABMAN i110
D
2. SICHERHEITSHINWEISE
Richtiger Standort
• Stellen Sie das Radio auf eine feste, ebene Unterlage.
• Vermeiden Sie die Nähe von: Wärmequellen, wie z.B. Heizkörpern,
oenem Feuer, wie z.B. Kerzen, Geräten mit starken Magnet-
feldern, wie z. B. Lautsprechern.
• Stellen Sie keine Gefäße mit Flüssigkeit (zum Beispiel Vasen) auf
das Radio.
• Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit
außergewöhnlich viel Staub.
• Decken Sie niemals die Lüftungsschlitze ab.
Sorgen Sie für ausreichende Belüftung des Radios.
• Stellen Sie keine schweren Gegenstände auf das Radio.
• Wenn Sie das Radio von einer kalten in eine warme Umgebung
bringen, kann sich im Inneren des Radios Feuchtigkeit niederschla-
gen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie es in
Betrieb nehmen.
• Verlegen Sie das Netzkabel so, dass niemand darauf treten oder
darüber stolpern kann.
Dabmann i110_version2_DE_EN.indd 7 16.12.15 08:55

98Bedienungsanleitung
D
2. SICHERHEITSHINWEISE
Der richtige Umgang mit Batterien
• Batterien können Giftstoe enthalten. Achten Sie darauf, dass
Batterien nicht in die Hände von Kindern gelangen. Kinder könnten
Batterien in den Mund nehmen und verschlucken. Sollte eine Bat-
terie verschluckt werden, nehmen Sie bitte sofort ärztliche Hilfe in
Anspruch.
• Auslaufende Batterien können Beschädigungen an der
Fernbedienung verursachen.
• Batterien können Giftstoe enthalten. Entsorgen Sie die Batte-
rien deshalb unbedingt entsprechend der geltenden gesetzlichen
Bestimmungen/umweltgerecht. Werfen Sie die Batterien niemals
in den normalen Hausmüll.
• Setzen Sie die Batterien nie oenem Feuer oder starker Hitze aus,
da sonst Explosionsgefahr besteht.
• Ersetzen Sie die Batterien immer durch denselben Typ.
2.2. Erläuterung der Sicherheitshinweise
In der Bedienungsanleitung nden Sie folgende Kategorien von
Sicherheitshinweisen:
Gefahr!
Hinweise mit dem Wort GEFAHR warnen vor möglichen Personen-
schäden.
Achtung!
Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach-
oder Umweltschäden. Diese Hinweise enthalten besondere Angaben
zum wirtschaftlichen Gebrauch des Empfängers.
Nr. Anzahl Erklärung
1 1 IMPERIAL i110
2 1 Fernbedienung
3 1 externes Netzteil (Abb. ähnlich)
4 1 Bedienungsanleitung
5 1 Garantiekarte
Dabmann i110_version2_DE_EN.indd 8 16.12.15 08:55

98 IMPERIAL DABMAN i110
D
3. LIEFERUMFANG
1 2 3 4 5
Nr. Anzahl Erklärung
1 1 IMPERIAL i110
2 1 Fernbedienung
3 1 externes Netzteil (Abb. ähnlich)
4 1 Bedienungsanleitung
5 1 Garantiekarte
Mit IMPERIAL®heute schon Zukunft hören
Bedienungsanleitung
Operating manual
IMPERIAL i110
D
E
Sehrgeehrter Kunde,
wirbedanken uns, dass Sie sich für dieses hochwertige Produkt entschieden haben. Sollte es trotzdem
beidiesem Produkt zu einer Störung kommen, bitten wir Sie, sich zunächst an unsere technische Hotline
02102/1338-339zu wenden. Sollten wir das Problem über diesen Weg nicht lösen können, senden Sie
dasProdukt an folgende Anschrift ein:
GARANTIEKARTE
s s s s s
DigitalBOXEurope GmbH
Servicecenter
AmWeiher 14 (Industriegebiet)
D-56766Ulmen
DigitalBOXEurope GmbH
Servicecenter
AmWeiher 14 (Industriegebiet)
D-56766Ulmen
GARANTIEKARTE
s s s s s
Name
Absender BitteBlockschriftin GROSSBUCHSTABEN · Bitte Kästchen beachten
Vorname
PLZundOrt
TelefonmitVorwahl
UnterschriftdesKäufers
Gerätetyp
Verbleibtbeim Kunden
Garantiekarte_NORMA.indd 1 16.08.12 11:45
Dabmann i110_version2_DE_EN.indd 9 16.12.15 08:55

1110Bedienungsanleitung
D
21
4. ABBILDUNGEN
3457
6
10
911 8
Dabmann i110_version2_DE_EN.indd 10 16.12.15 08:55

1110 IMPERIAL DABMAN i110
D
1. Stadionsspeichertasten 1-5
2. Powertaste ein/aus
Schalten Sie mit dieser Taste das Gerät ein oder auf Standby.
3. Menütaste
Ruft das Menü des Gerätes auf.
4. Mode
Schalten Sie hier den Betiebsmodus des Gerätes zwischen
Internetradio, UPnP und USB um.
5. Navigation
Navigieren Sie mit diesen Tasten im Menü.
6. Display
7. Lautstärkeregler, Bestätigunstaste
Ändern Sie über den Drehregler die Lautstärke oder bestätigen Sie
Menüeingaben durch Drücken der Taste.
8. Netzteilanschluss
Verbinden Sie das Gerät an dieser Buchse mit dem Netzteil
(im Lieferumfang)
9. USB Anschluss
Verbinden Sie hier das Gerät mit einem USB Datenträger wie z.B USB
Festplatte, USB Stick oder ein externes CD Laufwerk um von diesem
Musikdateien wiederzugeben.
10. LINE OUT
Verbinden Sie hier das Radio mit einem HiFi Verstärker oder mit
aktiven Lautsprechern, um die vom Radio empfangene Musik an ein
Soundsystem weiterzuleiten.
11. Kopfhöreranschluss
Stecken Sie hier einen Kopfhörer ein, um die vom Radio wiedergege-
bene Musik über einen Kopfhörer zu hören.
Bei Anschluss eines Kopfhörers, wird die Musikwiedergabe über die
Lautsprecher des Gerätes unterbrochen.
4. ABBILDUNGEN
Dabmann i110_version2_DE_EN.indd 11 16.12.15 08:55

1312Bedienungsanleitung
D
1Standby
Schalten Sie mit dieser Taste das Gerät ein oder aus.
2Alarm
Aktiviert das Alarmmenü um das Gerät als Radiowecker einzusetzen.
3Zahlentastatur
Direktanwahl der Programme
4Mode
Umschaltung der Betriebsmodi
5Menü
Rufen Sie mit dieser Taste das Menü auf
6Lokale Radiostationen
Rufen Sie mit dieser Taste Radiostationen Ihrer Umgebung auf
7Enter
Bestätigen Sie mit dieser Taste eine Eingabe
8Navigationstasten/ Programmwahltasten
Navigieren Sie mit den Pfeiltasten im Menü des Gerätes oder
wählen Sie mit diesen Tasten gespeicherte Programme aus der
Favoritenliste.
9Equalizer
Rufen Sie mit dieser Taste verschiedene Klangeinstellungen auf.
10 Wiedergabe/Pause 11 Stop
Drücken Sie um eine Musikdatei wiederzugeben oder zu pausieren.
Drücken Sie um die Wiedergabe zu stoppen.
12 Backlight
Ändern Sie mit dieser Taste die Stärke der Hintergrundbeleuchtung.
13 Sleep
Setzen Sie mit dieser Funktion den Sleeptimer, und der das Gerät
5. FERNBEDIENUNG
Dabmann i110_version2_DE_EN.indd 12 16.12.15 08:55

1312 IMPERIAL DABMAN i110
D
5. FERNBEDIENUNG
nach Ablauf einer bestimmten Zeit automatisch abschaltet.
14 WPS
Drücken Sie diese Taste um eine WPS Verbindung mit dem
Netzwerkrouter herzustellen.
15 FAV+
Fügen Sie mit dieser Taste einen Sender zur Favoritenliste hinzu.
1
3
4
5
2
6
7
9
10
11
8
12
14
13
15
16
17
18
19
20
21
22
23
24
Dabmann i110_version2_DE_EN.indd 13 16.12.15 08:55

1514Bedienungsanleitung
D
16 FAV
Rufen Sie hier die Favoritenliste auf.
17 Mute
Schalten Sie hier den Ton Stumm.
18 Language
Stellen Sie hier die Menüsprache ein.
19 21 Lautstärke
Ändern Sie über diese Tasten die Lautstärke
20 UPnP
Wechselt in den UPnP Modus
22 Shuffle
Aktivieren Sie hier die Zufallswiedergabe.
23 Repeat
Wiederholt einen ausgewählten Titel.
24 Schneller Vor- und Rücklauf
Aktiviert schnellen Vor- und Rücklauf eines Titels
5. FERNBEDIENUNG
Dabmann i110_version2_DE_EN.indd 14 16.12.15 08:55

1514 IMPERIAL DABMAN i110
D
6. INSTALLATION
Bitte entnehmen Sie die Teile vorsichtig der Verpackung.
Prüfen Sie, ob alle Teile vorhanden sind.
Hinweis: Das Radio kann sowohl über die Gerätetasten als auch die
Fernbedienung gesteuert werden. Die Steuerung über die Fernbedie-
nung ist die komfortablere und einfachere Art, das IMPERIAL i110
zu bedienen. In dieser Bedienungsanleitung wird aus diesem Grund
hauptsächlich das Einrichten und die Bedienung des Radios mittels
der im Lieferumfang enthaltenen Fernbedienung erläutert.
Wenn das Gerät mit einem Netzwerk verbunden ist, kann die
Steuerung des Radios auch über die Applikation AirMusicControl
App gesteuert werden. Diese Applikation ist für Android und IOS
Betriebssysteme verfügbar. Nähers hierzu nden Sie in Kapitel 8.
6.1. Stromanschluss
Verbinden Sie zunächst das im Lieferumfang enthaltene Netzteil mit
der entsprechenden Buchse auf der Rückseite des IMPERIAL i110.
Nun stecken Sie das Netzteil in eine 220V Steckdose.
6.2. Netzwerk
Um die Internetfunktionen des Radios zu nutzen, muss das Gerät mit
einem Netzwerk verbunden werden. Sie können die Verbindung über
den integrierten W-LAN Empfänger herstellen. Bitte lesen Sie dazu
auch Kapitel 6.5.1.
Dabmann i110_version2_DE_EN.indd 15 16.12.15 08:55

1716Bedienungsanleitung
D
6.3 Sprachwahl
Schalten Sie den Standby Schalter auf der Vorderseite des Gerätes
ein. Das Radio startet.
Über die Auf / Ab Tasten der Fernbedienung können Sie die
Menüsprache wählen. Bestätigen Sie die gewünschte Menüsprache
mit der ENTER Taste auf der Fernbedienung.
6.4 Netzwerkprüfung
Sofern Sie das Radio mit Ihrem Heimnetzwerk verbinden möchten,
bestätigen Sie die folgende Menüabfrage mit Ja.
Bei dieser Einstellung prüft das Radio bei jedem Hochfahren die
verfügbaren Netzwerke.
6.5 Netzwerk Konfiguration
Um das Radio mit Ihrem Netzwerk zu verbinden, bestätigen Sie
folgende Abfrage mit Ja. Möchten Sie das Gerät nicht mit einem
Neztwerk verbinden, können Sie diesen Menüpunkt überspringen,
indem Sie Nein auswählen.
6.5.1 Netzwerkauswahl
Wählen Sie die Verbindungsart aus, mit der das Radio mit einem
Netzwerk verbunden werden soll.
Es werden Ihnen im Anschluss alle verfügbaren W-LAN Netzwerke
angezeigt. Wählen Sie das Netzwerk aus, mit dem eine Verbindung
hergestellt werden soll.
Geben Sie den W-LAN Schlüssel ein. Mit den ▼▲ Tasten können Sie
ein Zeichen auswählen, mit der Taste ►weiter springen.
Bestätigen Sie die Eingabe mit ENTER.
6. INSTALLATION
Dabmann i110_version2_DE_EN.indd 16 16.12.15 08:55

1716 IMPERIAL DABMAN i110
D
Durch Drücken der Menütaste am Gerät oder auf der Fernbedienung
gelangen Sie in das Hauptmenü des Gerätes. Das Menü wird inner-
halb von 10 Sekunden automatisch verlassen und wechselt in den
zuletzt eingestellten Betriebsmodus. In der unteren rechten Ecke des
Displays laufen dazu die Sekundenzahlen rückwärts.
Die Navigation im Menü erfolgt über die Tasten ▼▲ ►◄
Das Hauptmenü des Gerätes besteht aus folgenden Menüpunkten:
Sie können die einzelnen Menüpunkte mit den Pfeiltasten ▸ ◂
anwählen. Bestätigen Sie die Auswahl mit der ENTER Taste.
7.1. Einstellungen
Drücken Sie die Taste Menü auf der Fernbedienung oder am Gerät,
und wählen Sie mit dem Tasten ►◄ Einstellungen aus.
Unter diesen Menüpunkt können Sie individuelle Einstellungen des
Gerätes vornehmen.
7. BEDIENUNG
Dabmann i110_version2_DE_EN.indd 17 16.12.15 08:55

1918Bedienungsanleitung
D
7.1.1 Mode
Wählen Sie die Betriebsart des Gerätes.
Wenn Sie die Betriebsart Radiowecker anwählen, schaltet das Gerät
auf eine digitale Uhranzeige im Display um. Unter dem Menüpunkt
Wecker, können Sie das Gerät als Radiowecker kongurieren.
7.1.2 My MediaU Management
Hier können Sie die Funktion MediaU Management aktivieren oder
deaktivieren.
Mit MediaU Management können Sie Ihre individuelle Senderliste
erstellen und diese Sender abspielen.
Zur Erstellung und Aktivierung Ihrer Senderliste, benötigen Sie einen
Login auf folgender Internetseite: http://www.mediayou.net/
Bei erfolgreichem Log In können Sie Ihr Radio anmelden.
Dazu geben Sie bitte die MAC Adresse des Radios als Seriennum-
mer an. Die MAC Adresse des Radios nden Sie im Punkt
Informations Center.
Nach jeder Aktualisierung der Webseite, auf der Sie Ihre persönli-
chen Radiostationen verwalten und bearbeiten können, navigieren
Sie bitte im Radio auf My MediaU Management um die Änderungen
zu synchronisieren.
7. BEDIENUNG
Dabmann i110_version2_DE_EN.indd 18 16.12.15 08:55

1918 IMPERIAL DABMAN i110
D

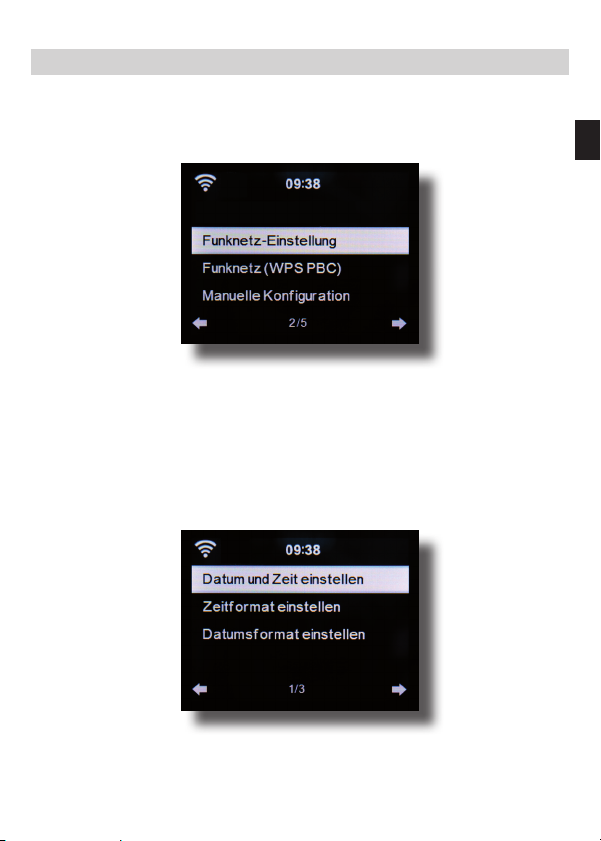

7.1.3. Netzwerk
Kongurieren Sie hier Ihre Netzwerkeinstellungen.
Wählen Sie mit den Tasten ▼▲ den gewünschten Menüpunkt aus
und bestätigen Sie die Eingabe mit ENTER.
Die Netzwerkkonguration erfolgt wie unter Punk 6.4 beschrieben.
7.1.4. Datum & Zeit
Stellen Sie hier die Zeit und das Datum ein.
7. BEDIENUNG
Dabmann i110_version2_DE_EN.indd 19 16.12.15 08:55

2120Bedienungsanleitung
D
Das Gerät ist werkseitig auf automatische Zeiteinstellung kongu-
riert. Wenn das Gerät über Netzwerk mit dem Internet verbunden
ist, wird die Uhrzeit und das Datum automatisch synchronisiert. Eine
Einstellung der Uhrzeit ist dann nicht erforderlich.
7.1.5. Wecker
Das Gerät kann als Radiowecker eingesetzt werden.
In diesem Menüpunkt können Sie bis zu 2 Weckzeiten einstellen.
Außerdem kann hier eingestellt werden, ob der Wecker im Alarmfall
mit einem Ton, einer Melodie oder einer Internetradiostation weckt.
Wenn Sie eine Alarmzeit eingerichtet haben, aktivieren Sie im Menü
den Radioweckerbetrieb.
Um den Alarm zu stoppen, betätigen Sie die Taste Enter auf der
Fernbedienung oder die Eingabe Taste (7) am Gerät.
Wählen Sie dazu in den Einstellungen den Menüpunkt Mode an, und
schalten Sie hier die Betiebsart auf Radiowecker um. (Kapitel 7.1.1.)
7. BEDIENUNG
Dabmann i110_version2_DE_EN.indd 20 16.12.15 08:55
