IMPERIAL DABMAN 101 C
www.digitalbox.de
Bedienungsanleitung
E
BDA DABMAN 101 C_DE_EN_09_16.indd 1 06.04.17 08:18

2
D
INHALT
1. EINLEITUNG ..............3
1. 1. Vorwort ................3
1.2. Service und Support ......4
2. Sicherheitshinweise .......4
2.1. Grundlegende
Sicherheitshinweise...........4
2.2. Erläuterung der
Sicherheitshinweise ......6
3. Lieferumfang .............6
4. Abbildungen und ...........
Beschreibung ...7
4.1. Fernbedienung ...........7
4.2. Front-/Rückansicht
DABMAN 101 C .............8
5. Installation ...............9
5.1. Stromanschluss..........9
5.2. Erstes Einschalten........9
6. Allgemeines .............10
6.1 Betriebsmodi ............10
6.2 Menü ...............10
6.2.1 Manuell Tunen (nur DAB+)
...............11
6.2.2 Sleep ...............11
6.2.3 Equaliser ..............12
6.2.4 Sprache...............12
6.2.5 Reset ...............12
6.2.6 Software . . . . . . . . . . . . . .13
7. DAB ...............13
7.1 Senderwahl .............13
7.2 Info ...............14
7.3 Sendersuche ............14
7.4 Lautstärkeregelung und
Stummschaltung ............15
8. FM ...............15
8.1 automatische Sendersuche.
...............15
8.2 manuelle Sendersuche und
Feintuning ...............16
8.3 Senderspeicher..........16
8.4 Info ...............17
8.5 Lautstärkeregelung und ...
Stummschaltung17
9. AUX ...............17
10. Line Out ...............18
11. Weckfunktion ..........18
12. Technische Daten.......19
13. Fehlersuchhilfe .........21
14. CE Kennzeichnung ......23
BDA DABMAN 101 C_DE_EN_09_16.indd 2 06.04.17 08:18

3
D
1. EINLEITUNG
1. 1. Vorwort
Vielen Dank, dass Sie sich für unser DAB+/UKW-Radio
IMPERIAL DABMAN 101 C entschieden haben. Wenn Sie das Radio zum ersten
Mal verwenden, lesen Sie bitte diese Anweisungen sorgfältig durch, und bewah-
ren Sie diese für zukünftige Gelegenheiten zum Nachschlagen auf. Wenn Sie die
Anweisungen befolgen, können Sie optimal die volle Funktionsvielfalt des Radios
genießen.
Diese Bedienungsanleitung hilft Ihnen beim
Gebrauch des IMPERIAL DABMAN 101 C. Wir setzen voraus, dass der Bediener
des Radios allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselek-
tronik hat.
Jede Person, die dieses Radio
muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis genommen
haben. Bewahren Sie diese Bedienungsanleitung immer in der Nähe des Radios
auf.
BDA DABMAN 101 C_DE_EN_09_16.indd 3 06.04.17 08:18

4
D
1.2. Service und Support
Sollte ihr Radio nicht richtig funktionieren, muss nicht gleich ein Defekt vorliegen.
Bitte schicken Sie das Gerät nicht gleich ein, rufen Sie uns an!
Technische Hotline für Deutschland: 02676 / 9520101
Gerne können Sie auch eine E-mail an [email protected] oder ein Fax an
02676 / 9520159 senden. Sollten wir das Problem auf diesem Wege nicht
lösen können, senden Sie das Gerät bitte an unser Servicecenter unter folgender
Adresse ein:
Für Deutschland: TELESTAR Service Center, Am Weiher 14, 56766 Ulmen
Für Österreich: fsms GmbH, Welser Straße 79, A-4060 Leonding
2. Sicherheitshinweise
Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Radio in Betrieb
nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der
Bedienungsanleitung.
2.1. Grundlegende Sicherheitshinweise
Sie das Radio weder Regen noch sonstiger Feuchtigkeit aus.
-
schen Stromschlags.
220– 240 V~, 50–60 Hz an.
-
sonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht
die Gefahr eines elektrischen Stromschlags.
BDA DABMAN 101 C_DE_EN_09_16.indd 4 06.04.17 08:18

5
D
reparieren lassen bevor Sie es erneut verwenden. Es besteht sonst die Gefahr
eines Stromschlags.
gefährden Sie sich und andere.
-
lers.
Achtung!
Hinweis zur Netztrennung. Außerdem nimmt das Gerät im Standby-Betrieb
Strom auf. Um das Gerät vollständig vom Netz zu trennen, muss das Netzteil
aus der Steckdose gezogen werden.
Richtiger Standort
-
er, wie z.B. Kerzen, Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern.
Staub.
-
tung des Radios.
sich im Inneren des Radios Feuchtigkeit niederschlagen. Warten Sie in diesem
Fall etwa eine Stunde, bevor Sie ihn in Betrieb nehmen.
-
pern kann.
BDA DABMAN 101 C_DE_EN_09_16.indd 5 06.04.17 08:18

6
D
Der richtige Umgang mit Batterien
die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen
und verschlucken. Sollte eine Batterie verschluckt werden, nehmen Sie bitte so-
fort ärztliche Hilfe in Anspruch.
-
raus.
-
dingt entsprechend der geltenden gesetzlichen Bestimmungen/umweltgerecht.
Werfen Sie die Batterien niemals in den normalen Hausmüll.
Explosionsgefahr besteht.
2.2. Erläuterung der Sicherheitshinweise
-
sen:
Gefahr!
Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden.
Achtung!
Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschä-
den. Diese Hinweise enthalten besondere Angaben zum wirtschaftlichen Gebrauch
des Empfängers.
3. Lieferumfang
Im Lieferumfang dieses Produktes sind folgende Gegenstände enthalten:
- IMPERIAL DABMAN 101 C
- Externes Netzteil
- Fernbedienung inkl. Batterien
- Bedienungsanleitung
- Garantiekarte
BDA DABMAN 101 C_DE_EN_09_16.indd 6 06.04.17 08:18

7
D
4. Abbildungen und Beschreibung

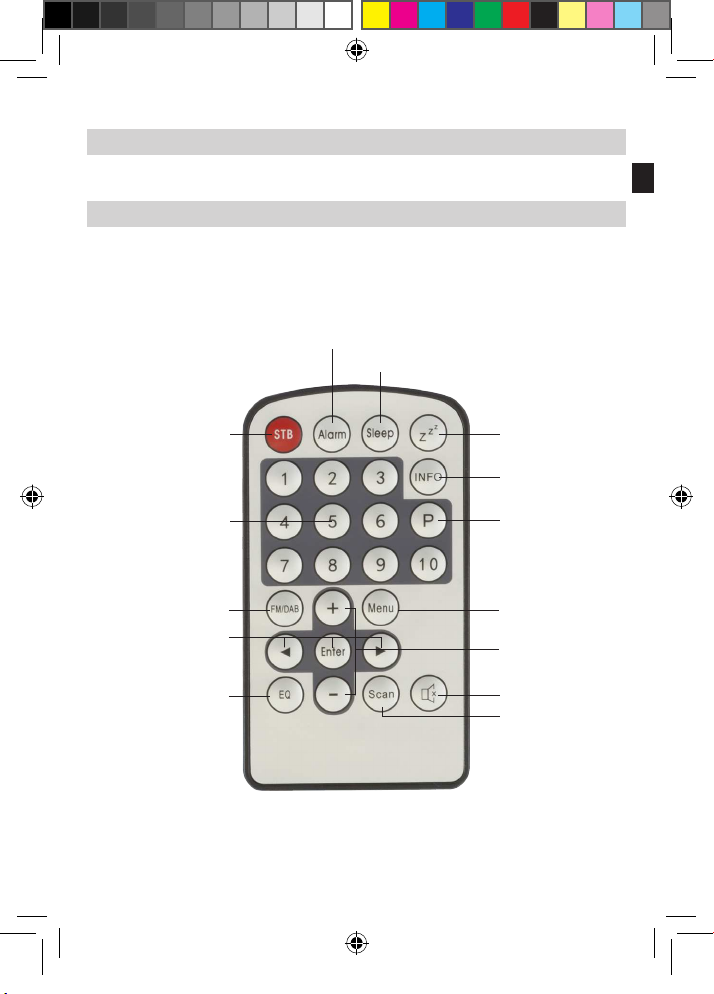

4.1. Fernbedienung
Stumm-Taste
Lautstärke auf/ab
Infotaste
Scan-Taste
Weck-Assistent
Sleeptimer Schlummer-Taste
Preset-Menü
MenütasteModustaste
BDA DABMAN 101 C_DE_EN_09_16.indd 7 06.04.17 08:18

8
D
4.2. Front-/Rückansicht DABMAN 101 C
Power-Taste
Menütaste
Lautstärke/
Entertaste
Anschluss für Netzteil
AUX IN für externe
Modustaste
Alarmmenü
Infotaste
Scantaste
Presetmenü
Preset 1
Preset 2
Preset 3
USB Ladeanschluss
Anschluss für Teleskopantenne
oder externe Antenne/exter-
ner Kabelanschluss
eines Audioverstärkers
BDA DABMAN 101 C_DE_EN_09_16.indd 8 06.04.17 08:18

9
D
5. Installation
Bitte entnehmen Sie die Teile vorsichtig der Verpackung. Prüfen Sie, ob alle Teile
der Fernbedienung vorsichtig aus dem Batteriefach, sodass die Stromversorgung
der Fernbedienung hergestellt ist.
Hinweis: Das Radio kann sowohl über die Gerätetasten als auch die Fernbedie-
nung gesteuert werden. Die Steuerung über die Fernbedienung ist die komfor-
tablere und einfachere Art, den DABMAN 101 C zu bedienen. In dieser Bedie-
nungsanleitung wird aus diesem Grund hauptsächlich das Einrichten und die
Bedienung des Radios mittels der im Lieferumfang enthaltenen Fernbedienung
erläutert.
5.1. Stromanschluss
Verbinden Sie zunächst das im Lieferumfang enthaltene Netzteil mit der entspre-
ziehen Sie die Teleskopantenne auf der Radiorückseite auf volle Länge aus, dies
5.2. Erstes Einschalten
Betätigen Sie die rote Standby-Taste auf der Fernbedienung. Das Radio startet im
DAB+ Modus und schaltet sich automatisch auf die via DAB+ übermittelte Uhrzeit.
Gleichzeitig führt das Radio einen automatischen Sendersuchlauf aus. Sobald die-
ser abgeschlossen ist und der DABMAN 101 C DAB+ Sender empfängt, beginnt
das Radio mit der Wiedergabe des zuerst gefundenen DAB+ Senders.
Das Radio ist nun betriebsbereit. Um den DABMAN 101 C gemäß Ihren Gewohn-
Hinweis: sollten das Radio beim automatischen Sendersuchlauf keine Pro-
gramme gefunden haben, wählen Sie bitte durch Drücken der Modus-Taste die
Betriebsart "FM" aus. Nun sind Sie im UKW Radiomodus. Durch Drücken der
Scan-Taste suchen Sie den Frequenzbereich (87,5 - 108 MHz) nach
Radiosendern ab.
BDA DABMAN 101 C_DE_EN_09_16.indd 9 06.04.17 08:18

10
D
6. Allgemeines
6.1 Betriebsmodi
Beim DABMAN 101 C stehen verschiedene Betriebsmodi zur Verfügung, die wie-
Modus-Taste kann
zwischen folgenden Betriebsmodi ausgewählt werden:
6.2 Menü
In allen Betriebsmodi steht das Hauptmenü zur Verfügung. Um dieses aufzurufen,
gehen Sie wie folgt vor:
Drücken Sie die Menü-Taste auf der Fernbedienung.
Das Menü gliedert sich in folgende Unterpunkte:
Sprache
SW-Version
Die Navigation durch das Hauptmenü und der jeweiligen Untermenüs erfolgt über
die Menü-Taste, die ◄► Tasten und die Enter-Taste. Im folgenden werden die
Unterpunkte genauer erläutert.
BDA DABMAN 101 C_DE_EN_09_16.indd 10 06.04.17 08:18

11
D
individuell einstellen. Hierzu gehen Sie wie folgt vor:
Schalten Sie zunächst den DABMAN 101 C auf den DAB+ Modus.
Wählen Sie nun über die Zifferntasten oder die ◄► Tasten den Sender aus,
den Sie manuell einstellen möchten.
Drücken Sie die Menü-Taste auf der Fernbedienung.
Navigieren Sie mit Hilfe der ◄► Tasten zum Punkt "Manuell Tunen".
Drücken Sie zur Bestätigung die Enter-Taste.
6.2.2 Sleep
-
-
Drücken Sie die Menü-Taste auf der Fernbedienung.
Navigieren Sie mit Hilfe der ◄► Tasten zum Punkt "Sleep".
Drücken Sie zur Bestätigung die Enter-Taste.
Wählen Sie mit Hilfe der ◄► TastenSie die Auswahl mit der Enter-Taste.
Alternativ:
Betätigen Sie die Sleep-Taste auf der Fernbedienung.
Wählen Sie mit Hilfe der ◄► TastenSie die Auswahl mit der Enter-Taste.
BDA DABMAN 101 C_DE_EN_09_16.indd 11 06.04.17 08:18

12
DDrücken Sie die Menü-Taste auf der Fernbedienung.
Navigieren Sie mit Hilfe der ◄► TastenDrücken Sie zur Bestätigung die Enter-Taste.
Es stehen folgende Auswahlmöglichkeiten zur Verfügung: Normal, Flat, Pop,
Jazz, Rock, Classic.
Die Auswahl erfolgt über die ◄► Tasten, die Bestätigung über die Enter-
Taste.
6.2.4 Sprache
Wählen Sie in diesem Punkt die Menüsprache des DABMAN 101 C aus. Gehen
Sie hierzu wie folgt vor:
Drücken Sie die Menü-Taste auf der Fernbedienung.
Navigieren Sie mit Hilfe der ◄► Tasten zum Punkt "Sprache".
Drücken Sie zur Bestätigung die Enter-Taste.
Wählen Sie mit Hilfe der ◄► TastenVerfügung stehen Deutsch, Englisch und Französisch.
Drücken Sie zur Bestätigung die Enter-Taste. Die Menüsprache wird nun
auf die ausgewählte Sprache geändert.
6.2.5 Reset
In diesem Menüpunkt können Sie den DABMAN 101 C in die Werkseinstellun-
vorgenommen wurden die zu einer nicht optimalen Funktionsweise des Radios
führen. Gehen Sie hierzu wie folgt vor:
Drücken Sie die Menü-Taste auf der Fernbedienung.
Navigieren Sie mit Hilfe der ◄► Tasten zum Punkt "Reset".
BDA DABMAN 101 C_DE_EN_09_16.indd 12 06.04.17 08:18

13
D
Drücken Sie zur Bestätigung die Enter-Taste.
Betätigen Sie erneut die Enter-Taste, wenn Sie einen Werksreset durchfüh-
ren möchten.
neu und beginnt mit einem Sendersuchlauf.
Hinweis: wenn Sie einen Reset durchführen, gehen alle individuell gespeicher-
ten Daten (DAB+ und UKW Favoritenlisten, Weckzeiten) verloren und müssen
neu eingestellt werden.
6.2.6 Software
In diesem Menüpunkt können Sie sich die aktuelle Software-Version Ihres
DABMAN 101 C anzeigen lassen. Hierzu gehen Sie wie folgt vor:
Drücken Sie die Menü-Taste auf der Fernbedienung.
Navigieren Sie mit Hilfe der ◄► Tasten7. DAB
Im DAB Modus empfangen Sie Radiosender, die über den DAB+ Digitalradiostan-
Drücken Sie im Betrieb die Modus-Taste auf der Fernbedienung ggf. mehr-
Die DAB+ Wiedergabe startet mit dem zuletzt gehörten Sender bzw. beim ersten
7.1 Senderwahl
Navigieren Sie im DAB Modus mit Hilfe der ◄► Tasten durch die emp-
fangbaren DAB+ Sender.
Enter-Taste.
BDA DABMAN 101 C_DE_EN_09_16.indd 13 06.04.17 08:18

14
DDas Radio verfügt über einen Favoritenpeicher für 10 Radiosender. zum
Abspeichern eines Senders schalten Sie wie oben beschrieben auf den zu
speichernden Sender.
Nun drücken und halten Sie die Zifferntaste -
scheint die Meldung, dass der Sender unter dem gewählten Favoritenplatz
gespeichert wurde.
Sind Sender im Favoritenspeicher hinterlegt, rufen Sie diese durch Drücken
der gewünschten Zifferntaste auf.
Betätigen Sie im DAB Modus die Preset-Taste-
fen der Favoritenliste.
Navigieren Sie mit Hilfe der ◄► Tasten durch die Favoritenliste, mit der
Enter-Taste (Lautstärkeregler) bestätigen Sie Ihre Auswahl.
7.2 Info
Im DAB Modus können Sie Hintergrundinformationen zum empfangenen Pro-
werden.
Drücken Sie hierzu im Betrieb die Info-Taste am Gerät oder auf der Fern-
bedienung -
dargestellt.
7.3 Sendersuche
Betätigen Sie im DAB Modus die Scan-Taste am Gerät oder auf der
neuen Sendersuchlauf durch. Dies kann dann notwendig sein, wenn Sie den
Standort des Radios verändern bzw. neue DAB+ Sender empfangen werden
-
sanzeige. Sobald der Suchlauf abgeschlossen wurde, beginnt das Radio mit
der Wiedergabe des zuletzt eingestellten Senders. Der Favoritenspeicher
wird durch den Sendersuchlauf nicht beeinträchtigt.
BDA DABMAN 101 C_DE_EN_09_16.indd 14 06.04.17 08:18

15
D
7.4 Lautstärkeregelung und Stummschaltung
Mit Hilfe der +/- TastenLautstärkeregler +erhöhen Sie die
Lautstärke, mit -Stumm-Tasteerscheint die Meldung "Stumm".
8. FM
Im FM Modus empfangen Sie mit dem IMPERIAL DABMAN 101 C analoge UKW
sofern diese gesendet werden. Um einen bestmöglichen Empfang zu gewährleis-
ten, ziehen Sie die Teleskopantenne auf maximale Länge aus, bevor Sie das Radio
einschalten.
Drücken Sie im Betrieb die Modus-Taste auf der Fernbedienung ggf. mehr-
Die Wiedergabe startet mit dem zuletzt gehörten Sender. Schalten Sie zum ers-
-
empfangen können, führen Sie bitte zunächst einen Suchlauf durch.
8.1 automatische Sendersuche
Betätigen Sie im FM Modus die Scan-Taste -
Die Suche stoppt automatisch beim ersten FM-Sender der empfangen wird.
Drücken Sie die Scan-Taste erneut, um den Suchlauf fortzusetzen. Verfah-
ren Sie nach diesem Prinzip, bis Sie den gewünschten FM-Sender empfan-
gen.
BDA DABMAN 101 C_DE_EN_09_16.indd 15 06.04.17 08:18

16
D
8.2 manuelle Sendersuche und Feintuning
Sie können auch manuell nach Sendern suchen. Hierzu gehen Sie wie folgt vor:
Tasten nach Sendern. Mit der ◄ Taste durchsuchen Sie den Empfangsbe-
reich nach unten, mit der ► Taste durchsuchen Sie den Empfangsbereich
nach oben.
Halten Sie hierzu die ◄ Taste bzw. die ► Taste gedrückt, der Suchlauf
beginnt und endet, sobald ein Radiosender empfangen wird.
Durch kurzes Drücken der◄► Tasten können Sie zusätzlich eine Feinjustie-
rung der empfangenen Sender durchführen. Drücken Sie die jeweilige Taste,
8.3 Senderspeicher
Im FM Modus verfügt der IMPERIAL DABMAN 101 C über einen Favoritenpei-
wie unter 8.1 bzw. 8.2 beschrieben, einen Sendersuchlauf durch.
Nun drücken und halten Sie die Zifferntaste -
scheint die Meldung, dass der Sender unter dem gewählten Favoritenplatz
gespeichert wurde.
Sind Sender im Favoritenspeicher hinterlegt, rufen Sie diese durch Drücken
der gewünschten Zifferntaste auf.
Betätigen Sie im FM Modus die Preset-Tasteder Favoritenliste.
Navigieren Sie mit Hilfe der ◄► Tasten durch die Favoritenliste, mit der
Enter-Taste bestätigen Sie Ihre Auswahl.
BDA DABMAN 101 C_DE_EN_09_16.indd 16 06.04.17 08:18

17
D
8.4 Info
Im FM Modus können Sie Hintergrundinformationen zum empfangenen Pro-
angezeigt werden.
Drücken Sie hierzu im Betrieb die Info-Taste8.5 Lautstärkeregelung und Stummschaltung
Mit Hilfe der +/- Tasten+erhöhen Sie die Lautstärke, mit -verringern Sie die
-
pegelanzeige.
Stumm-Tasteerscheint die Meldung "Lautstärke stumm".
9. AUX IN
-
gang mit dem DABMAN 101 C verbinden, kann dieser optional zur Wiedergabe
von Audiodaten genutzt werden. Hierzu gehen Sie wie folgt vor:
Drücken Sie im Betrieb die Modus-Taste auf der Fernbedienung ggf. mehr-
BDA DABMAN 101 C_DE_EN_09_16.indd 17 06.04.17 08:18

18
Ddie Wiedergabe-Lautstärke kann über die +/- Tastenden Lautstärkeregler externe Gerät geregelt werden.
Audio Verstärker anschließen.
Audioverstärker her.
11. Weckfunktion
sofern die Uhrzeit korrekt eingelesen wurde. Hierzu sollte der DABMAN 101 C
zumindest einmal im DAB+ Modus gelaufen sein, das Einlesen der Uhrzeit erfolgt
automatisch.
Gehen Sie zum Einstellen des Weckers wie folgt vor:
Es stehen 2 unabhängig voneinander schaltbare Wecker zur Verfügung. Drü-
cken Sie im Betrieb die Alarm-Taste auf der Fernbedienung oder am Gerät
Aktivieren Sie mit Hilfe der ◄► TastenEnter-Taste bestätigen Sie Ihre Auswahl.
Legen Sie nun mit Hilfe der ◄► Tasten die Weckzeit fest, stellen Sie zunächst
die Stunden ein, drücken Sie die Enter-Taste und legen Sie nun die Minuten
fest, mit der Enter-Taste bestätigen Sie Ihre Auswahl.
-
-
◄► Tasten und bestätigen Sie mit der Enter-Taste.
BDA DABMAN 101 C_DE_EN_09_16.indd 18 06.04.17 08:18

19
D
Abschließend können Sie noch die Wecklautstärke festlegen, hierzu wählen
Sie mit mit Hilfe der ◄► Tasten die gewünschte Lautstärke und bestätigen
Sie mit der Enter-Taste-
-
ten Betriebsmodus zurück.
Wird der Wecker aktiviert, können Sie über die Snooze-Taste12. Technische Daten
FM (UKW)
Empfangsbereich 87,5 MHz - 108 MHz
Sensitivität maximal -106 dBm
DAB+
Empfangsbereich DAB Band III:
174,928 MHz - 260,00 MHz
Sensitivität maximal -97 dBm
Fernbdienung
Reichweite 5m bei 30°
LCD Display
4-zeilig, weißer Text auf schwarzem
Hintergrund
Diagonale Auflösung 128 x 48
Betrachtungswinkel +/- 30°
Lautsprecher
Durchmesser/Impedanz BDA DABMAN 101 C_DE_EN_09_16.indd 19 06.04.17 08:18

20
D120 Hz - 15 KHz -10dB
Leistung 5W
Stromversorgung /-verbrauch
AC IN: 100V- 240V
Stromverbrauch Maße und Gewicht
BxHxT:
225mm x 132mm x 120mm
Gewicht ca. 1.3kg
12. Technische Daten
BDA DABMAN 101 C_DE_EN_09_16.indd 20 06.04.17 08:18
