iNels RFSA-66MI User manual

02-58/2016 Rev.9
RFSA-61M/MI, RFSA-66M/MI
Wireless switch unit
EN
Made in Czech Republic
A1 A2
15 16 18
Un
A1 A2 18 15 28 25 38 35
45 46 48 55 56 58 65 66 68
L
N
• RFSA-61M/MI: the switching unit with 1 output channel is used for controlling appliances, sockets
or lights.
- The one-module design of the unit into a switchboard enables connection of a switched load up
to 16 A (4.000 W).
- The switching unit may be controlled by up to 25 channels (1 channel represents 1 button on the
controller).
• RFSA-66M/MI: the switching unit with 6 output channels is used for independent control of up to
6 appliances, sockets or lights. It is possible to assign any function to each output relay.
- The three-module design of the unit into a switchboard enables connection of a switched load 6
x 8A (6 x 2000 W).
- It is just right for creating scenes, where with one push of the controller, you can switch on or off all
6 channels simultaneously.
- Each of the channels may be controlled by up to 25 channels (1 channel represents one button
on the controller).
• They can be combined with detectors, controllers, iNELS RF Control or system components.
• The integrated switching contact enables connection, where the controlled appliance may be
switched on or off by command.
• Function: button, impulse relay and time function of delayed start or return with time setting range
of 2s-60 min.
• The programming button on the unit is also used for manual control of the output.
• For components with an antenna connector, the package includes an internal AN-I antenna; if the
component is placed in a sheet metal cabinet, you can use an external AN-E antenna to improve
the signal.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control2(RFIO2), it is possible to set the repeater function via the
RFAF/USB service device.
• Range up to 200 m (in open space ), if the signal is insufficient between the controller and unit, use the
signal repeater RFRP-20 or protocol component RFIO2that support this feature.
• Communication frequency with bidirectional protocol iNELS RF Control2(RFIO2).
• The RFSA-61M/MI and RFSA-66M/MI components are not intended for installation in closed all-metal
switchboards, conversely, they are designed for plastic sub-switchboards.
Characteristics /
Assembly /
mounting into switchboard /
Connection /
Radio frequency signal penetration through various construction materials /
60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %
brick walls wooden structures
with plaster boards reinforced concrete metal partitions common glass
☺
☺
☺
☺

☺
RFRP-20
RFSA-61M/MI/230V
RFSA-61M/MI/24V
RFSA-66M/MI/230V
A1 A2 18 15 28 25 38 35
45 46 48 55 56 58 65 66 68
12-24 V
AC/DC
RFSA-66M/MI/24V
For more information, see“Installation manual iNELS RF Control”:
http://www.elkoep.com/catalogs-and-brochures
1/7
DE
Funkgesteuerte Schalteinheit
www.elkoep.com / www.elkoep.de
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | E-mail: [email protected] | Tel: [phone]
Eigenschaften
• RFSA-61M/MI: die Schalteinheit mit einem Ausgangskanal wird zur Steuerung von elektrischen
Geräten, Steckdosen oder Leuchten verwendet.
- Das Ein-Modul-Design des Gerätes ermöglicht den Einbau in einen Schaltschrank den Anschluss
einer geschalteten Last von bis zu 16 A (4000 W).
- Die Schalteinheit kann bis zu 25 Kanäle (1 Kanal repräsentiert 1 Taste auf der Steuerung) steuern.
• RFSA-66M/MI: die Schalteinheit mit sechs Ausgangskanäle wird zur unabhängigen Steuerung von
bis zu 6 Geräten, Steckdosen oder Leuchten verwendet. Es ist möglich, jede Funktion einem Aus-
gangsrelais zuzuordnen.
- Das drei Modul-Design des Gerätes ermöglicht den Anschluss einer geschalteten Last 6 x 8A (6 x
2000 W).
- Möglichkeit der Erstellung von Szenen, mit einem Druck auf die Steuerung können Sie alle 6 Kanäle
gleichzeitig ein- oder ausschalten.
- Jeder der Kanäle kann bis zu 25 Kanäle (1 Kanal repräsentiert 1 Taste auf der Steuerung) steuern.
• Kann mit Detektoren, Sender oder Aktoren iNELS RF Control.
• Der integrierte Schaltkontakt ermöglicht den Anschluss von Geräten, welche über ein Funksignal
ein- oder ausgeschaltet werden.
• Funktion: Taste, Stromstoßrelais und Zeitfunktion von verzögerter Start oder zurückkehren mit ei-
nem Einstellbereich von 2s-60 Min.
• Die Programmiertaste am Gerät wird auch für die manuelle Steuerung der Ausgabe verwendet.
• Für Geräte mit einem Antennenanschluss enthält das Paket eine interne AN-I-Antenne. Wenn sich
das Element in einem Blechgehäuse befindet, können Sie eine externe AN-E Antenne verwenden.
• Der Speicherstatus kann bei einem Stromausfall eingestellt werden.
• Für Aktoren, die als iNELS RF Control2 (RFIO2) gekennzeichnet sind, ist es möglich, die Repeater-
funktion über das RFAF / USB Servicegerät einzustellen.
• Reichweite bis zu 200 m (im Freien), verwenden Sie einen RFRP-20-Signal-Repeater oder die Ak-
toren mit den RFIO2-Funktionen, wenn das Signal zwischen dem Sender und dem Aktor nicht
ausreicht ist.
• Kommunikationsfrequenz mit bidirektionalem Protokoll iNELS RF Control2 (RFIO2).
• Die Geräte RFSA-61MI und RFSA-66MI sind nicht für den Einbau in geschlossene Ganzmetallschalt-
tafeln vorgesehen, im Gegenteil, sie sind für Kunststoff-Unterschalttafeln vorgesehen.
Installation
Installation in einem Schaltschrank
Verbindung
Radiofrequenzsignal dringt durch verschiedene Baumaterialien
Ziegelwände Holzkonstruktionen mit
Gipskartonplatten Stahlbeton Metallwände Glas
Weitere Angaben finden Sie hier: “Installation manual iNELS RF Control”:
http://www.elkoep.com/catalogs-and-brochures

02-58/2016 Rev.9
RFSA-61M/MI, RFSA-66M/MI
Wireless switch unit
EN
Made in Czech Republic
Indication, manual control /
LED Un
LED STATUS
antenna connector /
button /
LED Un
antenna connector /
LED STATUS for individual channels /
PROG buttons for individual channels /
• LED Un - green - power supply indication.
• LED STATUS - red - status indication of individual channels.
Indicators of memory function:
On - LED blinks x 3.
Off - The LED lights up once for a long time.
• Manual control is performed by pressing the PROG button for less than 1s.
• Programming is performed by pressing the PROG button for more than 1s.
In the programming and operating mode, the LED on the component lights up at the same time
each time the button is pressed - this indicates the incoming command.
12 3

1 x
PROG > 1s
1 x

PROG < 1s
1 x


1 x

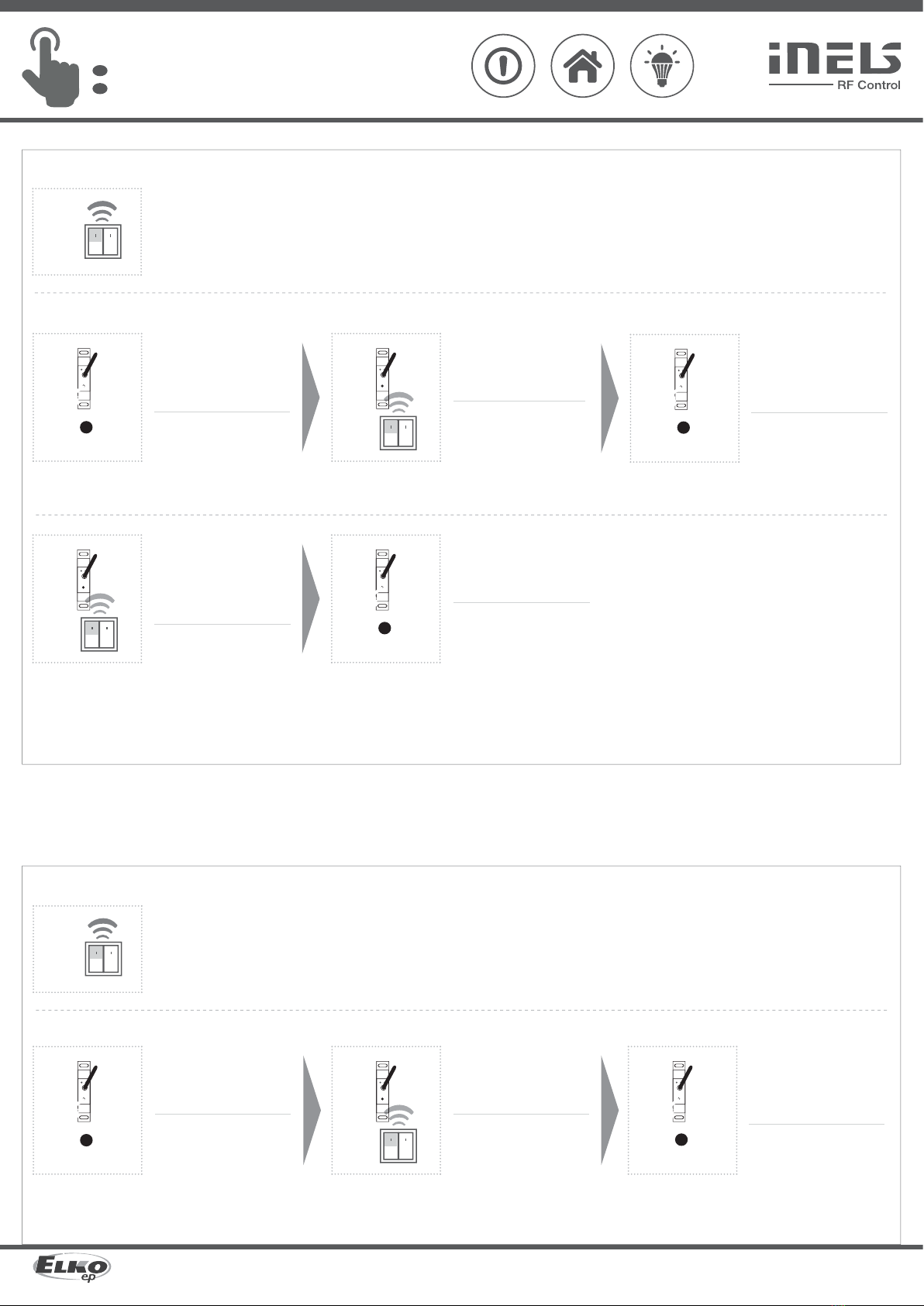

Functions and programming with RF transmitters /
Function button /
Description of button /
Programming /
Press of programming but-
ton on receiver RFSA-61M/
MI (66M/MI) for 1 second will
activate receiver RFSA-61M/MI
(66M/MI) into programming
mode. LED is flashing in 1s in-
terval.
Select and press one button
on wireless switch, to this but-
ton will be assigned function
Button.
Press of programming but-
ton on receiver RFSA-61M/MI
(66M/MI) shorter then 1 sec-
ond will finish programming
mode. The LED lights up accor-
ding to the pre-set memory
function.
Compatibility /
The device can be combined with all system components, controls and devices
of iNELS RF Control and iNELS RF Control2.
The detector can be assigned an iNELS RF Control2(RFIO2) communication
protocol.
0524
012345
M66-ASFR
2
2/7
The output contact will be closed by pressing the button and opened by releasing
the button.
For the correct execution of individual commands (press = closing / releasing the
button = opening), the time delay between these commands must be a min of .
1s (press - delay 1s - release).
antenna
integrated
under the
panel
antenna part of the product
DE
Funkgesteuerte Schalteinheit
www.elkoep.com / www.elkoep.de
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | E-mail: [email protected] | Tel: [phone]
Anzeige, manuelle Steuerung
Antennenanschluss
Taste PROG
Antennenanschluss
LED STATUS für einzelne Kanäle
PROG Tasten für einzelne Kanäle
• LED-Un - grün - Versorgungsanzeige.
• LED-STATUS - rot - Statusanzeige der einzelnen Kanäle.
Anzeige der Speicherfunktion:
Ein - LED blinkt 3x.
Aus - die LED leuchtet einmal lang.
• Manuelle Steuerung wird durch Drücken der PROG-Taste für weniger als 1s durchgeführt.
• Programmierung wird durch Drücken der PROG-Taste länger als 1s durchgeführt.
Im Programmier- und Löschenmodus leuchtet die LED am Aktor bei jedem Tastendruck gleichzei-
tig auf - dies zeigt den eingehenden Befehl an.
Funktionen und Programmierung mit RF-Sendern
Funktionstaste
Beschreibung der Funktionstaste
Programmierung
Drücken der Programmiertaste
am Empfänger RFSA-61M/MI
(66M/MI) für 1 Sekunde aktiviert
den Programmiermodus des
Empfängers RFSA-61M/MI (66M/
MI). LED blinkt im 1s-Intervall.
Wählen Sie und drücken Sie
eine Taste am funkgesteuer-
ten-Schalter, dieser Taste wird
die Funktion zugeordnet. Drücken der Programmiertaste
am Empfänger RFSA-61M/MI
(66M/MI), kürzer als 1 Sekunde,
der Programmiermodus wird
beendet, LED Leuchtet nach
der eingestellten Funktion.
Aktor kann mit allen Systemelementen, Bedienelementen und Elementen von
iNELS RF Control und iNELS RF Control2kombiniert werden.
Zum Aktor kann ein Detektor mit Kommunikationsprotokoll iNELS RF Control2
(RFIO2) zugeordnet werden.
Kompatibilität
Der Ausgangskontakt wird durch Drücken der Taste geschlossen und durch Los-
lassen der Taste geöffnet werden.
Für die korrekte Ausführung einzelner Befehle (drücken = Schließen / Loslassen
der Taste = Öffnen) muss die Zeitverzögerung zwischen diesen Befehlen min. 1s
(Drücken - Verzögerung 1s - Loslassen).
Antenne
unter dem
Panel
integriert
Antenne ist ein Teil des Produkts

02-58/2016 Rev.9
RFSA-61M/MI, RFSA-66M/MI
Wireless switch unit
EN
Made in Czech Republic
123

1 x
PROG > 1s
1 x

PROG < 1s
1 x


2 x
Function switch on /
Description of switch on /
The output contact will be closed by pressing the button.
Programming /
Press of programming but-
ton on receiver RFSA-61M/
MI (66M/MI) for 1 second will
activate receiver RFSA-61M/MI
(66M/MI) into programming
mode. LED is flashing in 1s in-
terval.
Two presses of your selected
button on the RF transmitter
assigns the function switch on
(must be a lapse of 1s between
individual presses).
Press of programming but-
ton on receiver RFSA-61M/MI
(66M/MI) shorter then 1 sec-
ond will finish programming
mode. The LED lights up accor-
ding to the pre-set memory
function.
23

1 x
1
PROG > 1s
1 x

PROG < 1s
1 x


3 x
Function switch off /
Description of switch o /
The output contact will be opened by pressing the button.
Programming /
Press of programming but-
ton on receiver RFSA-61M/
MI (66M/MI) for 1 second will
activate receiver RFSA-61M/MI
(66M/MI) into programming
mode. LED is flashing in 1s in-
terval.
Three presses of your selected
button on the RF transmitter
assigns the function switch off
(must be a lapse of 1s between
individual presses).
Press of programming but-
ton on receiver RFSA-61M/MI
(66M/MI) shorter then 1 sec-
ond will finish programming
mode. The LED lights up accor-
ding to the pre-set memory
function.
23

1 x
1
PROG > 1s
1 x

PROG < 1s
1 x


4 x
Function impulse relay /
Description of impulse relay /
The output contact will be switched to the opposite position by each press of
the button. If the contact was closed, it will be opened and vice versa.
Programming /
Press of programming but-
ton on receiver RFSA-61M/
MI (66M/MI) for 1 second will
activate receiver RFSA-61M/MI
(66M/MI) into programming
mode. LED is flashing in 1s in-
terval.
Four presses of your selected
button on the RF transmitter
assigns the function impulse
relay (must be a lapse of 1s be-
tween individual presses).
Press of programming but-
ton on receiver RFSA-61M/MI
(66M/MI) shorter then 1 sec-
ond will finish programming
mode. The LED lights up accor-
ding to the pre-set memory
function.
3/7
DE
Funkgesteuerte Schalteinheit
www.elkoep.com / www.elkoep.de
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | E-mail: [email protected] | Tel: [phone]
Funktionsschalter EIN
Beschreibung Schalter EIN
Der Ausgangskontakt wird durch Drücken der Taste geschlossen.
Programmierung
Drücken der Programmiertaste
am Empfänger RFSA-61M/MI
(66M/MI) für 1 Sekunde aktiviert
den Programmiermodus des
Empfängers RFSA-61M/MI (66M/
MI) LED blinkt im 1s-Intervall.
Zwei x Drücken der von Ih-
nen gewählten Taste auf dem
RF-Sender weist die Funktion
Schalter EIN zu (es muss eine
Pause von 1s zwischen den
einzelnen Tastenbetätigungen
eingehalten werden).
Drücken der Programmiertaste
am Empfänger RFSA-61M/MI
(66M/MI), kürzer als 1 Sekunde
beendet den Programmier-
modus. LED Leuchtet nach der
eingestellten Funktion.
Funktionsschalter AUS
Beschreibung Schalter AUS
Der Ausgangskontakt wird durch Drücken der Taste geöffnet.
Programmierung
Drücken der Programmiertaste
am Empfänger RFSA-61M/MI
(66M/MI) für 1 Sekunde aktiviert
den Programmiermodus des
Empfängers RFSA-61M/MI (66M/
MI) LED blinkt im 1s-Intervall.
Drei x Drücken der von Ihnen
gewählten Taste auf dem RF-
Sender weist die Funktion
Schalter AUS zu (es muss eine
Pause von 1s zwischen den
einzelnen Tastenbetätigungen
eingehalten werden).
Drücken der Programmiertaste
am Empfänger RFSA-61M/MI
(66M/MI), kürzer als 1 Sekunde
beendet den Programmier-
modus. LED Leuchtet nach der
eingestellten Funktion.
Funktion Stromstoßrelais
Beschreibung Schalter
Der Ausgangskontakt wird auf die entgegengesetzte Position bei jedem Drücken
der Taste umgeschaltet werden. Wenn der Kontakt geschlossen war, wird es geöff-
net werden und umgekehrt.
Programmierung
Drücken der Programmiertaste
am Empfänger RFSA-61M/MI
(66M/MI) für 1 Sekunde akti-
viert den Programmiermodus
des Empfängers RFSA-61M/
MI (66M/MI) LED blinkt im 1s-
Intervall.
Vier x Drücken der von Ihnen
gewählten Taste auf dem RF-
Sender weist die Funktion
Impulsrelais zu (es muss eine
Pause von 1s zwischen den
einzelnen Tastenbetätigungen
eingehalten werden).
Drücken der Programmiertaste
am Empfänger RFSA-61M/MI
(66M/MI), kürzer als 1 Sekunde
beendet den Programmier-
modus. LED Leuchtet nach der
eingestellten Funktion.

02-58/2016 Rev.9
RFSA-61M/MI, RFSA-66M/MI
Wireless switch unit
EN
Made in Czech Republic

1 x
12
PROG > 1s
1 x


5 x
3
PROG > 5s
1 x

Funcion delayed off /
Description of delayed o /
The output contact will be closed by pressing the button and opened after the
set time interval has elapsed.
Programming /
Press of programming but-
ton on receiver RFSA-61M/
MI (66M/MI) for 1 second will
activate receiver RFSA-61M/MI
(66M/MI) into programming
mode. LED is flashing in 1s in-
terval.
Assignment of the delayed off
function is performed by five
presses of the selected button
on the RF transmitter (must be
a lapse of 1s between individu-
al presses).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval. Upon releasing the
button, the delayed return
time starts counting.
45
PROG < 1s
1 x


1 x
t = 2s . . . 60min.

After the desired time has
elapsed (range of 2s...60min),
the timing mode ends by press-
ing the button on the RF trans-
mitter, to which the delayed
return function is assigned. This
stores the set time interval into
the actuator memory.
Press of programming button
on receiver RFSA-61M/MI (66M/
MI) shorter then 1 second will
finish programming mode. The
LED lights up according to the
pre-set memory function.

1 x
12
PROG > 1s
1 x


6 x
3
PROG > 5s
1 x

Function delayed on /
Description of delayed on /
The output contact will be opened by pressing the button and closed after the set
time interval has elapsed.
Programming /
Press of programming button
on receiver RFSA-61M/MI (66M/
MI) for 1 second will activate
receiver RFSA-61M/MI (66M/MI)
into programming mode. LED is
flashing in 1s interval.
Assignment of the delayed on
function is performed by six
presses of the selected button
on the RF transmitter (must be
a lapse of 1s between individual
presses).
Press of programming button
longer then 5 seconds, will acti-
vate actuator into timing mode.
LED flashs 2x in each 1s inter-
val. Upon releasing the button,
the delayed return time starts
counting.
4/7
DE
Funkgesteuerte Schalteinheit
www.elkoep.com / www.elkoep.de
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | E-mail: [email protected] | Tel: [phone]
Funktion Verzögerung AUS
Beschreibung Verzögerung AUS
Der Ausgangskontakt wird durch Drücken der Taste geschlossen und geöffnet,
nachdem das eingestellte Zeitintervall abgelaufen ist.
Programmierung
Drücken der Programmiertaste
am Empfänger RFSA-61M/MI
(66M/MI) für 1 Sekunde akti-
viert den Programmiermodus
des Empfängers RFSA-61M/
MI (66M/MI) LED blinkt im 1s-
Intervall.
Zuweisung des verzögerten
Ausschaltfunktion wird durch
fünf x Drücken der ausgewähl-
ten Taste auf dem RF-Sender
durchgeführt (es muss eine
Pause von 1s zwischen den ein-
zelnen Tasten-betätigungen
eingehalten werden).
Drücken der Programmiertaste
länger als 5 Sekunden aktiviert
den Zeiteinstell-Modus. LED-
blinkt 2x je 1s-Intervall. Nach
dem Loslassen der Taste be-
ginnt die verzögerte Rücklauf-
zeit zu zählen.
Nachdem die gewünschte Zeit
abgelaufen ist (Bereich von
2s...60min), endet der Zeitein-
stell-Modus durch Drücken
der Taste auf dem RF-Sender,
dem die verzögerte Rückstell-
funktion zugeordnet ist. Die-
ser speichert das eingestellte
Zeitintervall in dem Speicher
des Aktors.
Drücken der Programmiertaste
am Empfänger RFSA-61M/MI
(66M/MI) kürzer als 1 Sekunde
beendet den Programmier-
modus. LED Leuchtet nach der
eingestellten Funktion.
Funktion Verzögerung EIN
Beschreibung Verzögerung EIN
Der Ausgangskontakt wird durch Drücken der Taste geöffnet und geschlossen,
nachdem das eingestellte Zeitintervall abgelaufen ist.
Programmierung
Drücken der Programmiertas-
te am Empfänger RFSA-61M
(66M) für 1 Sekunde aktiviert
den Programmiermodus des
Empfängers RFSA-61M/MI
(66M/MI) LED blinkt im 1s-
Intervall.
Zuweisung des verzögerten
Ausschaltfunktion wird durch
sechs x Drücken der ausge-
wählten Taste auf dem RF-Sen-
der durchgeführt (es muss eine
Pause von 1s zwischen den
einzelnen Tastenbetätigungen
einge-halten werden).
Drücken der Programmiertaste
länger als 5 Sekunden aktiviert
den Zeiteinstell-Modus. LED-
blinkt 2x je 1s-Intervall. Nach
dem Loslassen der Taste be-
ginnt die verzögerte Rücklauf-
zeit zu zählen.

02-58/2016 Rev.9
RFSA-61M/MI, RFSA-66M/MI
Wireless switch unit
EN
Made in Czech Republic
45
PROG < 1s
1 x


1 x
t = 2s . . . 60min.

After the desired time has
elapsed (range of 2s...60min),
the timing mode ends by press-
ing the button on the RF trans-
mitter, to which the delayed
return function is assigned. This
stores the set time interval into
the actuator memory.
Press of programming button
on receiver RFSA-61M/MI (66M/
MI) shorter then 1 second will
finish programming mode. The
LED lights up according to the
pre-set memory function.
PROG > 5s
1 x

PROG > 8s
1 x

Programming with RF control units /
address /
addresses for individual
relays (channels) /
RFSA-61M/MI: the address listed on the front side of the actuator is used for programming and
controlling an RF actuator by control units.
RFSA-66M/MI: addresses listed on the front side of the actuator are used for programming
and controlling the actuator and individual RF channels by control units.
Delete actuator /
Deleting one position of the transmitter /
By pressing the programming button on the actuator for 5 sec-
onds, deletion of one transmitter activates. LED flashs 4x in each
1s interval.
Pressing the required button on the transmitter deletes it from
the actuator's memory.
To confirm deletion, the LED will confirm with a flash long and
the component returns to the operating mode. The memory
status is not indicated.
Deletion does not affect the pre-set memory function.
Deleting the entire memory /
By pressing the programming button on the actuator for 8 sec-
onds, deletion occurs of the actuator's entire memory. LED
flashs 4x in each 1s interval.
The actuator goes into the programming mode, the LED flashes
in 0.5s intervals (max. 4 min.). You can return to the operating
mode by pressing the Prog button for less than 1s. The LED
lights up according to the pre-set memory function and the
component returns to the operating mode.
Deletion does not affect the pre-set memory function.
5/7
DE
Funkgesteuerte Schalteinheit
www.elkoep.com / www.elkoep.de
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | E-mail: [email protected] | Tel: [phone]
Nachdem die gewünschte Zeit
abgelaufen ist (Bereich von
2s...60min), endet der Zeitein-
stell-Modus durch Drücken der
Taste auf dem RF-Sender, dem
die verzögerte Rückstellfunkti-
on zugeordnet ist. Dieser spei-
chert das eingestellte Zeitinter-
vall in dem Speicher des Aktors.
Drücken der Programmiertaste
am Empfänger RFSA-61M/MI
(66M/MI) kürzer als 1 Sekunde
beendet den Programmiermo-
dus. LED Leuchtet nach der ein-
gestellten Funktion.
Programmieren mit RF-Steuereinheiten
Adresse Adressen für einzelne
Relais (Kanäle)
RFSA-61M/MI: Die Adresse auf der Vorderseite wird zur Programmierung und Steuerung von /
durch RF-Steuereinheiten verwendet.
RFSA-66M/MI: Die Adresse auf der Vorderseite wird zur Programmierung und Steuerungdes
Aktors, sowie individueller RF Kanäle von / durch RF-Steuereinheiten verwendet.
Aktor löschen
Löschen von einer Position des Aktors
Durch Drücken der Programmiertaste auf dem Aktor für 5 Se-
kunden, wird der Löschmodus aktiviert. Die LED blinkt viermal
in einem sekunde langen Intervall.
Drücken Sie die gewünschte Taste des Senders löscht sie aus
dem Speicher des Aktors.
Um den Löschvorgang zu bestätigen, blinkt die LED 1x lang und
das Aktor kehrt in den Betriebsmodus zurück. Der Speichersta-
tus wird nicht angezeigt.
Die Löschung hat keinen Einfluss auf die eingestellte Funktion.
Den gesamten Speicher löschen
Durch Drücken der Programmiertaste auf dem Aktor für
8 Sekunden, erfolgt die Aktivierung der Löschung des gesamten
Speichers. Die LED blinkt viermal in einem sekunde langen
Intervall.
Der Aktor geht in den Programmiermodus, und die LED blinkt in
0.5 s Intervallen (max. 4 min.). Sie können in den Betriebsmodus
durch Drücken der Prog-Taste für weniger als 1s zurückgelangen.
Die LED leuchtet entsprechend der eingestellten Funktion und
das Aktor kehrt in die Betriebsart zurück. Die Löschung hat
keinen Einfluss auf die eingestellte Funktion.

02-58/2016 Rev.9
RFSA-61M/MI, RFSA-66M/MI
Wireless switch unit
EN
Made in Czech Republic
Selecting the memory function /
• Memory function on:
- For functions 1-4, these are used to store the last state of the relay output before the supply
voltage drops, the change of state of the output to the memory is recorded 15 seconds after
the change.
- For functions 5-6, the target state of the relay is immediately entered into the memory after the
delay, after re-connecting the power, the relay is set to the target state.
• Memory function off:
When the power supply is reconnected, the relay remains off.
1
PROG > 1s
1 x

2
PROG < 1s
1 x

Press of programming button on receiver RFSA-61M/MI (66M/MI)
for 1 second will activate receiver RFSA-61M/MI (66M/MI) into pro-
gramming mode. LED is flashing in 1s interval.
Pressing the programming button on the RFSA-61M/MI (66M/MI)
receiver for less than 1 second will finish the programming mode,
this will reverse the memory function. The LED lights up accord-
ing to the current pre-set memory function. The set memory
function is saved.
Every other change is made in the same way.
RFSA-61M/MI/230V RFSA-61M/MI/24V RFSA- 66M/MI/230V RFSA-66M/MI/24V
Technical parameters /
Supplyvoltage:
Apparent input:
Dissipated power:
Supplyvoltagetolerance:
Output
Number of contacts:
Rated current:
Switching power:
Peak current:
Switching voltage:
Min. DC switching power:
Mechanical service life:
Electrical service life(AC1):
Control
RF, by command from transmitter:
Manual control:
Rangein free space:
Output for RF antenna:
Other data
Operating temperature:
Operating position:
Mounting:
Protection:
Overvoltagecategory:
Contamination degree:
Connectingconductor cross-section (mm2):
Dimensions:
Weight:
Related standards:
* Max Tightening Torque for antenna connector is 0.56 Nm.
Attention:
When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each units.
Between the individual commands must be an interval of at least 1s.
6/7
DE
Funkgesteuerte Schalteinheit
www.elkoep.com / www.elkoep.de
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | E-mail: [email protected] | Tel: [phone]
110-230VAC/50-60Hz12-24VAC/DC SELV110-230VAC/50-60Hz12-24 VAC/DC SELV
 2.7 VA / cos φ = 0.6 -min. 2VA / max.5VA -
 1.62 W 0.8 W min.0.5 W/ max.2.5W max.1.8 W
+10 %/ -25 %

3x switching / Umschaltkontakt (AgSnO2);
1x switching / Umschaltkontakt (AgSnO2) 3x switching / Schaltkontakt (AgSnO2)
16 A / AC1 8A/ AC1
4000 VA / AC1, 384W / DC 2000 VA / AC1
30A / < 3 s10 A/ < 3 s
250 VAC1 / 24VDC 250 VAC1
500 mW 500 mW
3x107 1x107
0.7x1051x105

866 MHz, 868 MHz, 916 MHz
button /Taste PROG (ON/OFF)
up to / bis zu 200 m
SMA connector / Stecker SMA *

-15 °C.. + 50 °C
any / beliebig
DIN rail / DIN Schiene EN 60715
IP20 from the front panel / auf der Vorderseite
III.
2
max.1x2.5, max.2x1.5 / with ahollow / mit einem Abstand max.1x2.5
 90 x 17.6 x 64 mm 90 x 52 x 65 mm
74 g 264 g
EN 60669, EN 300220, EN 301489 R&TTE Directive, Order. No426/2000 Coll.(Directive 1999/EC) /
EN 60669, EN 300220, EN 301489 Richtlinie RTTE, RG Nr.426/2000 Sgl.(Richtlinie 1999/EG)
Technische Parameter
Spannungsversorgung:
Scheinleistungt:
Verlustleistung:
Toleranz Spannungsversorgung:
Ausgang
Anzahl Kontakte:
Messstrom:
Schaltstrom:
Spitzenstrom:
Schaltspannung:
Min. DC Schaltleistung:
Mechanische Lebenszeit:
Electrische Lebenszeit (AC1):
Steuerung
RF, Sendeprotokoll:
ManuelleSteuerung:
Reichweite im Freien:
Ausgang fürAntenne RF:
Andere Daten
Arbeitstemperatur:
Einbauposition:
Installation:
Schutzart:
Überspannungskategorie:
Verschmutzungsgrad:
Querschnitt (mm2):
Abmessung:
Gewicht:
Standards:
* Max. Anzugs-Drehmoment der Antennenverbindung ist 0.56 Nm.
Achtung:
Bei der Installation Aktoren iNELS RF Control muss es der Mindestabstand 1 cm geachtet sein.
Zwischen aufeinanderfolgenden Befehlseingaben sollte mindesten 1s Abstand liegen.
• Speicherfunktion an:
- Für die Funktionen 1-4 wird es verwendet, um den letzten Zustand des Relaisausgangs vor
dem Netzausfall zu speichern, wobei der Zustand des Ausgangssignals in den Speicher nach
15 s aus der Änderung geschrieben wird.
- Bei den Funktionen 5-6 wird der Zielzustand des Relais sofort nach Ablauf der Verzögerung in
den Speicher eingegeben, nach erneutem Verbinden der Stromversorgung wird das Relais
auf den Zielzustand gesetzt.
• Speicherfunktion aus:
Wenn die Stromversorgung wieder angeschlossen ist, bleibt das Relais ausgeschaltet.
Drücken der Programmiertaste am Empfänger RFSA-61M/MI
(66M/MI) für 1 Sekunde aktiviert den Programmiermodus des
Empfängers RFSA-61M/MI (66M/MI) LED blinkt im 1s-Intervall.
Die Programmierung beendet die Programmiertaste auf RFSA-
61M/MI (66M/MI), weniger als 1 Sekunde, wodurch die Spei-
cherfunktion auf das Gegenteil geändert wird. Die LED leuchtet
entsprechend der aktuell eingestellten Speicherfunktion. Die
gespeicherte Speicherfunktion wird gespeichert.
Jede andere Veränderung wird in gleicher Weise gemacht.
Auswählen einer Speicherfunktion

02-58/2016 Rev.9
RFSA-61M/MI, RFSA-66M/MI
Wireless switch unit
EN
Made in Czech Republic
Warning
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing. Instal-
lation and connection can be carried out only by a person with adequate professional qualification upon under-
standing this instruction manual and functions of the device, and while observing all valid regulations. Trouble-free
function of the device also depends on transportation, storing and handling. In case you notice any sign of damage,
deformation, malfunction or missing part, do not install this device and return it to its seller. It is necessary to treat
this product and its parts as electronic waste after its lifetime is terminated. Before starting installation, make sure
that all wires, connected parts or terminals are de-energized. While mounting and servicing observe safety regula-
tions, norms, directives and professional, and export regulations for working with electrical devices. Do not touch
parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe correct location of
RF components in a building where the installation is taking place. RF Control is designated only for mounting in
interiors. Devices are not designated for installation into exteriors and humid spaces. The must not be installed into
metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is then impossible.
RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an obstruction, inter-
fered, battery of the transceiver can get flat etc. and thus disable remote control.
7/7
ELKO EP declares that the RFSA-61M/MI, RFSA-66M/MI type of equipment complies with Directives 2014/30/EU, 2011/65/EU, 2015/863/EU and
2014/35/EU.The full EU Declaration of Conformity is availableat:
www.elkoep.com/wireless-switch-unit-multi-function-1-output-rfsa-61m
www.elkoep.com/wireless-switch-unit---6-outputs-rfsa-66m
ELKO EP, s.r.o., Palackého 493, 769 01 Holešov, Všetuly, Czech Republic
Tel.: [phone], e-mail: [e-mail], www.elkoep.com
DE
Funkgesteuerte Schalteinheit
www.elkoep.com / www.elkoep.de
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ELKO EP Germany GmbH | Minoritenstr. 7 | 50667 Köln | Deutschland | E-mail: [email protected] | Tel: [phone]
Warnung
Die Betriebsanleitung dient der Montage, sowie dem Benutzer des Geräts. Sie ist immer im Lieferumfang enthalten.
Die Montage und der Anschluss darf nur durch eine Person mit einer angemessenen Berufsqualifikation, nach die-
ser Bedienungsanleitung und Funktionen des Gerätes und unter Beachtung aller gültigen Vorschriften ausgeführt
werden. Die störungsfreie Funktion des Gerätes hängt auch von Transport, Lagerung und Handhabung ab. Falls Sie
irgendwelche Anzeichen von Beschädigung, Verformung, Fehlfunktionen oder Fehlteilen feststellen, ie das Gerät
nicht und wenden sich an den Verkäufer. Es ist notwendig, dieses Produkt und Teile davon als Elektronikschrott
zu behandeln, nachdem seine Lebensdauer beendet ist. Vor Beginn der Montage ist sicherzustellen, dass alle
Leitungen, miteinander verbundenen Teilen oder Anschlüsse spannungsfrei sind. Während der Montage und der
Wartung sind die Sicherheitsvorschriften, Normen, Richtlinien für die Arbeit mit elektrischen Geräten zu beachten.
Berühren Sie keine Teile des Gerätes, die mit Energie versorgt werden - Lebensgefahr. Aufgrund der Sendeleistung
des RFSignals, beachten Sie den geeigneten Montageort der RF-Komponenten in einem Gebäude, in dem die Ins-
tallation stattfindet. RF Control ist nur für die Montage im Innenbereich geeignet. Geräte sind nicht für die Montage
in Außenbereichen und Feuchträumen geeignet. RF Control Komponenten dürfen nicht in Metallschalttafeln und
in Kunststoff -Schalttafeln mit Metalltür installiert werden - Die Durchlässigkeit des RF-Signals ist dann nicht gege-
ben. RF Control ist nicht für Aufzüge geeignet - das RF Signal kann gestört und abgeschirmt werden, die Batterie
des Emfängers verliert schnell die Leistung etc. - dieses verhindert die Steuerung durch eine Steuerungseinheit.
Hiermit erklärt ELKO EP s.r.o., dass der Funkgerätetyp RFSA-61M/MI, RFSA-66M/MI der Richtlinie 2014/53 / EU entspricht. Die vollständige
EU-Konformitätserklärung  nden Sie unter:
www.elkoep.com/wireless-switch-unit-multi-function-1-output-rfsa-61m
www.elkoep.com/wireless-switch-unit---6-outputs-rfsa-66m
ELKO EP Germany GmbH, Minoritenstr. 7, 50667 Köln, Deutschland ,
Tel: [phone], E-mail: [e-mail], www.elkoep.de
