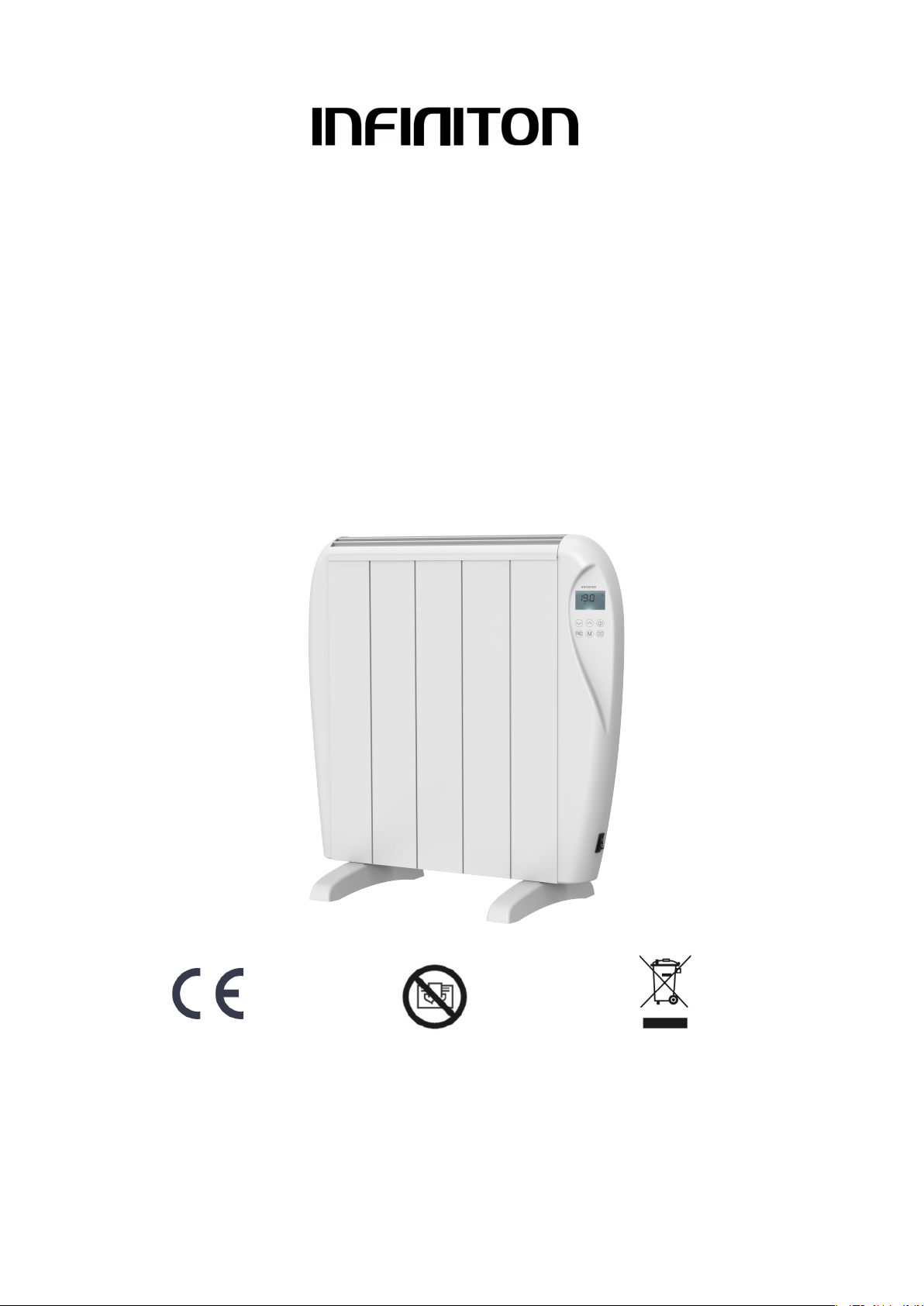

Infiniton HD-ET09 User manual

1
Este producto sólo es adecuado para espacios bien
aislados o un uso ocasional.
SOLO PARA USO DOMÉSTICO Y EN INTERIOR
Manual de instrucciones
Modelos: HD-ET09
ean:8445639002209
HD-ET12
ean:8445639002216
HD-ET15
ean:8445639002223
HD-ET20
ean:8445639002230

2
INSTRUCCIONES DE SEGURIDAD
POR FAVOR, LEA LAS SIGUIENTES
INSTRUCCIONES CON ATENCIÓN ANTES DE
UTILIZAR EL APARATO.
•Este aparato puede ser utilizado por niños a
partir de 8 años de edad en adelante y personas
con capacidades físicas, sensoriales o mentales
reducidas o falta de experiencia y conocimiento
si han sido supervisados o instruidos acerca del
uso del aparato de una manera segura y
comprende los peligros involucrados. Los niños
no deben jugar con el aparato. La limpieza y
mantenimiento del aparato no será realizado por
niños sin supervisión.
•Los niños de menos de 3 años de edad deben
mantenerse lejos al menos que estén
supervisados continuamente.
•Los niños de 3 años y menores de 8 años sólo
podrán encender / apagar el aparato, siempre
que haya sido colocado o instalado en su
posición normal de funcionamiento prevista y
que sean supervisados o instruidos acerca del

3
uso del aparato de una forma segura y
entiendan los riesgos involucrados.
•Los niños de 3 años y menos de 8 años no
podrán conectar, regular y limpiar el aparato o
realizar ningún tipo mantenimiento del aparato.
•PRECAUCIÓN - Algunas partes de este
producto pueden llegar a estar muy calientes y
causar quemaduras. Prestar especial atención
en aquellos lugares donde los niños y las
personas vulnerables están presentes.
•Si el cable está dañado, debe ser reemplazado
por el fabricante o por un Servicio Autorizado.
•El aparato no debe colocarse justo debajo de un
enchufe.
•ADVERTENCIA: Para evitar el
sobrecalentamiento, no cubra el radiador.
•No utilice este radiador con un programador, un
temporizador, un sistema de control remoto ni
otro dispositivo que permita encender el radiador
automáticamente, porque podría producirse un
incendio si el aparato queda cubierto o
incorrectamente colocado.
•PRECAUCIÓN: Para evitar accidentes
provocados por el rearme del limitador térmico

4
de seguridad, este aparato no debe estar
alimentado a través de un dispositivo externo,
como un temporizador, y tampoco se debe
conectar a un circuito que sea encendido y
apagado por este accesorio.
•Este radiador no debe eliminarse como residuo
standard; debe llevarse a un punto limpio de
recuperación y reciclaje de aparatos eléctricos.
•El radiador se debe instalar de modo que los
interruptores y otros controles no los pueda tocar
una persona que está en la bañera o la ducha.
•Se debe incluir un dispositivo para desconectar
la corriente eléctrica, de acuerdo con los
requisitos del Reglamento de Baja Tensión.
•Si se instala en un cuarto de baño, hay que
utilizar un interruptor diferencial de 30 mA.
•Para conocer los detalles sobre cómo instalar la
unidad en la pared, consulte la sección
"INSTALACIÓN".
MEDIDAS DE SEGURIDAD IMPORTANTES
•Por favor, lea el manual de instrucciones
detenidamente antes de usar el aparato y
guárdelo para futuras consultas.
•No lo utilice en exteriores.
•No utilice el aparato si presenta algún daño.

5
•Apague y desenchufe el aparato de la toma de
corriente cuando no se esté utilizando o antes
de limpiarlo.
•No utilice este aparato para fines distintos al
pretendido.
•No deje que el cable de alimentación cuelgue
por el borde de una mesa o una encimera, ni
que entre en contacto con superficies calientes.
•Siempre debe utilizar y guardar el aparato de
calefacción en posición vertical.
•No utilice el aparato de calefacción en lugares
donde se utilicen o almacenen líquidos
inflamables.
•Mantenga los materiales combustibles, como
muebles, almohadas, ropa de cama, papeles,
prendas de vestir o cortinas a una distancia
mínima de 25 cm de la parte frontal, la parte
trasera y los lados del aparato de calefacción, y
a un 1 m como mínimo de la parte superior.
•No introduzca objetos por las ranuras del
aparato de calefacción.
ADVERTENCIA SOBRE LA BATERÍA: La pila solo
debe ser manipulada por personas adultas. No
permita que ningún niño utilice este mando a
distancia si la tapa del compartimento de la pila no
está bien cerrada.
El mando a distancia funciona con una pila de litio
tipo CR2025 (no incluida). La pila se encuentra
ubicada en el interior del mando a distancia y es de

6
fácil acceso.
Deslice hacia fuera el portapilas situado en la parte
inferior del mando a distancia para sacar la pila.
La batería debe desecharse en los puntos de
recogida de productos reciclables de su localidad.
INSTALACIÓN
MONTAJE DE LAS PATAS
1. Ponga con cuidado el aparato de calefacción
boca abajo y fije las patas a su base. Asegúrese de
que los orificios de las patas y la base del aparato
de calefacción estén alineados.
2. Inserte y apriete los tornillos suministrados para
fijar las dos patas a la base del aparato de
calefacción.

7
Para instalar el radiador en la pared:
Modelos
HD-ET09 HD-ET12 HD-ET15 HD-ET20
L1 (mm)
220
314.5
402
584
Para colgar el radiador en la pared:
1. Seleccione el lugar adecuado para instalar el
radiador. (Figura 1)
2. Taladre los 6 orificios en la pared e introduzca los
tacos en los orificios. Instale los ganchos superiores
3
4
5

8
en la pared con los tornillos. (Figura 2)
3. Instale los dos ganchos inferiores en la parte de
abajo del radiador. (Figura 3)
4. Instale el radiador en los dos ganchos superiores.
(Figura 4)
5. Enrosque firmemente los tornillos restantes de los
ganchos inferiores. ¡Asegúrese siempre de que el
radiador esté estable y fijado correctamente
después de la instalación! (Figura 5)

9
PANTALLA LCD
Símbolo Función
Modo Standby (el aparato no está en funcionamiento pero está
conectado)
Modo antihielo (el aparato mantiene la temperatura alrededor de
7°C)
,
Modo Confort (ajuste de la temperatura deseada)
Modo ECO (ECO mantiene una temperatura 3,5°C por debajo de
la temperatura de
Confort. Este modo reduce la temperatura sin
alterar la temperatura deseada del modo Confort)
Modo P (en el modo P, el aparato funcionará en el modo confort de
manera predeterminada )
Función ventanas abiertas.
Bloqueo de teclado
Indicador de calentamiento (cuando el aparato está calentando
aparece este símbolo en la pantalla. El símbolo desaparece
cuando la temperatura detectada alcanza la temperatura
ajustada).
Temperatura (grados centígrados)
Modos personalizados semanales:
Modo Confort activado
Modo ECO activado
En espera

10
PANEL DE CONTROL
Ícono táctil
Función
Modo Standby.
PRG
Programas personalizados
Función ventanas abiertas
M
Modo confort
Modo económico
Modo antihielo
P1/P2/P3/P
Tocar /
Ajustar la hora, el d
í
a de la semana, la temperatura; o
bien, en los programas personalizados semanales,
para seleccionar el modo confort, o el modo eco.
Mando a distancia
El mando a distancia funciona de la misma manera que el panel de control del
aparato de calefacción (excluyendo la función de bloqueo para niños, que
sólo puede ser activada/desactivada mediante el panel de control).
Cómo instalar la pila:
Tire hacia fuera del portapilas situado en la parte inferior del mando a distancia.
Inserte la pila de litio (CR2025) en el portapilas con el texto de la pila mirando
hacia arriba.Vuelva a insertar el portapilas en el mando a distancia.

11
FUNCIONAMIENTO
En el primer encendido, el radiador puede emitir olor. Este olor desaparecerá cuando el radiador haya estado
funcionando pasadas unas horas.
Antes de enchufar el aparato, compruebe que el botón ON/OFF estéen la posición «off».
Una vez enchufado, ponga el botón ON/OFF en la posición ON. La pantalla se encenderáen el modo de
ajuste de la hora.
1. Configuración de la hora y el encendido del dispositivo
Para poder utilizar los programas prestablecidos (P1 / P2 / P3 / Programas personalizados), se debe
configurar la fecha y la hora en el aparato.
Para conocer más detalles sobre el contenido de los programas prestablecidos (P1 / P2 / P3), consulte los
siguientes puntos.
Dos métodos diferentes de configurar la hora:
1. Si la unidad no está conectada a la corriente eléctrica, después de conectarse, en pantalla aparecerá
la hora, para poder configurarla. Presione la tecla para alternar entre horas/minutos/día de la
semana (1 a 7). Presione la tecla para configurar horas/minutos/día de la semana. Presione la
tecla para completar la configuración y volver al modo de espera; de lo contrario, una vez
transcurridos 10 segundos sin acción, el dispositivo volverá de forma automática al modo standby la
primera vez que utilice el dispositivo.
2. Si la unidad está en funcionamiento y quiere cambiar la configuración de la hora, para ingresar a la
configuración de la hora, presione las dos teclas y al mismo tiempo. Presione la tecla
para alternar entre horas/minutos/día de la semana (1 a 7). Presione la tecla para configurar
horas/minutos/día de la semana. Presione cualquier otra tecla, excepto o , para guardar la
configuración; después de 10 segundos sin acción la configuración se guardará en forma automática.

12
2. Tecla M
Presione la tecla M para alternar entre los modos: Modo confort , Modo económico , Modo antihielo ,
los 3 programas predefinidos (P1 / P2 / P3) y elmodo hilo piloto P.
En el modo P, el aparato funcionará en el modo confort de manera predeterminada.
Programas predefinidos P1/P2/P3:
P1 De lunes a domingo
P2
De lunes a viernes
De sábado a domingo
P3
De lunes a viernes
De sábado a domingo

13
3. Tecla PRG
Presione la Tecla PRG para seleccionar uno de los programas.
En modo PRG, presione la tecla PRG para seleccionar entre "día (1 para lunes - 7 para domingo)" y "modo de
calefacción de diferentes períodos (00:00-24:00)”.
Seleccione el día deseado (1-7) presionando las teclas / .
Presione la tecla PRG para configurar el "modo de calefacción de diferentes períodos (00:00-24:00)”.
Cuando configure el "modo de calefacción de diferentes períodos (00:00-24:00)”, presione la tecla para
seleccionar las horas y para seleccionar entre las funciones: confort , económico y modo de
espera . Después de 30 segundos se guardará en forma automática.
Por ejemplo, para seleccionar día 1, temperatura de 19°C, modo confort por 24 horas:
1. Presione PRG, luego las teclas / para seleccionar día 1.
2. Vuelva a presionar la tecla PRG, presionepara seleccionar la hora, para seleccionar modo
confort y luego repita para las 24 horas.
3.Después de 30 segundos sin acción, la configuración se guarda.
4. Configuración de la temperatura
En modo confort , modo hilo piloto P o modo Eco (excluido el modo antihielo ), presione o
para seleccionar la temperatura configurada deseada. El rango de temperatura para el modo confort y el
modo hilo piloto está entre 5°C y 30°C, y para el modo Eco entre 1,5°C y 26,5°C. La diferencia de temperatura
entre el modo ECO y el modo CONFORT es 3,5°C. Cada vez que presionan las teclas para ajustar la
temperatura, aumenta o disminuye la temperatura en 0,5°C. Presione cualquier otra tecla, excepto /,
para finalizar la configuración; de lo contrario, después de transcurridos 5 segundos sin acción, la
configuración se guarda. Cuando la temperatura ambiente sea mayor que la temperatura seleccionada, el
radiador dejará de calentar.
Día de la semana
Hora

5. Bloqueo de teclado
Pulse el botón Mdurante tres segundos para activar la función de bloqueo del teclado . Para
desbloquearlo, vuelva a pulsar M durante tres segundos.
Notas:
1. La función de bloqueo de teclado no bloquea el botón Standby .
2. La función de bloqueo se desactivará automáticamente en las circunstancias siguientes:
1) el aparato se apaga pulsando el botón Standby .
2) el aparato se desconecta de la alimentación eléctrica:
Debe configurar nuevamente presionando M durante 3 segundos si necesita activar la función de
bloqueo.
6. Función ventanas abiertas
Pulse el botón para entrar en la función de detección de ventanas. El aparato entrará por defecto
en el modo de confort. Sise detecta que baja la temperatura, el aparato pasará automáticamente al
modo anticongelación. Si latemperatura aumenta, el aparato regresará al modo de confort.
Para seleccionar otros modos, puede pulsar los botones M o PRG, o bien pulsar el botón del modo de
espera para pasar al modo de espera.
7. En caso de interrupción del suministro eléctrico
Toda la configuración sobre temperatura, hora, día de la semana y programas permanecerá vigente hasta que
se interrumpa la corriente.
Después de un fallo en el suministro eléctrico, cuando se recupere la corriente, el dispositivo volverá
al modo y la temperatura seleccionados antes del fallo eléctrica.
En caso de interrupción del suministro eléctrico, eldispositivo solo guarda los parámetros, la temperatura y el
modo de funcionamiento. Cuando se restablece la corriente eléctrica, se deberá configurar la fecha y la
hora para poder poner en funcionamiento en forma correcta los diversos programas.
14
Bloqueo del teclado

15
INFORMACIÓN TÉCNICA
Requerimientos de información para calefactores eléctricos para espacios locales
Identificador(es) del modelo: HD-ET09
Parámetro Símbolo Valor Unidad Partida Unidad
Potencia calorífica Tipo de aportación de calor, únicamente para los
aparatos de calefacción local eléctricos de
acumulación (seleccione uno)
Potencia calorífica
nominal
Pnom XX kW
control manual de la carga de calor, con
termostato integrado
No
Potencia calorífica
mínima (indicativa)
Pmin N.A. kW
control manual de la carga de calor con
respuesta a la temperatura interior o
exterior
No
Potencia calorífica
máxima continuada
Pmax,c XX kW control electrónico de la carga de calor
con respuesta a la temperatura interior
o exterior
No
Consumo auxiliar
de electricidad
pote
ncia calorífica asistida por
ventiladores
No
A potencia
calorífica nominal
elmax 0kW Tipo de control de potencia calorífica/de
temperature interior (seleccione uno)
A potencia
calorífica mínima
elmin 0kW
potencia calorífica de un solo nivel, sin
control de temperatura interior
[no]
En modo de espera elSB XX kW Dos o más niveles manuales, sin
control de temperatura interior
[no]
con control de temperatura interior
[no]
con control electrónico de temperatur
a
interior
[no]
control electrónico de temperatura
interior y temporizador diario
[no]
Modelo HD-ET09 HD-ET12 HD-ET15 HD-ET20
Tensión
230 V ~
230 V ~
230 V ~
230 V ~
Frecuencia
50 Hz
50 Hz
50 Hz
50 Hz
Potencia
nominal
900 W
1200 W
1500 W
2000 W
Protección
clase
I
I
I
I
mediante termostato mecánico

16
control electrónico de temperatura
interior y temporizador semanal
[sí]
Otras opciones de control (pueden seleccionarse
varias)
control de temperatura interior con
detección de presencia
[no]
control de temperatura interior con
detección
de ventanas abiertas
[sí]
con opción de control a distancia
[no]
con control de puesta en marcha
adaptable
[no]
con limitación de tiempo de
funcionamiento
[no]
con sensor de lámpara negra
[no]
Información de
contacto
INFINITON WORLD ELECTRONIC SL
C/Baza, 349, nave 4, CP 18220 POLIGONO JUNCARIL ALBOLOTE,
GRANADA, SPAIN
Identificador(es) del modelo: HD-ET12
Parámetro Símbolo Valor Unidad Partida Unidad
Potencia calorífica Tipo de aportación de calor, únicamente para los
aparatos de calefacción local eléctricos de
acumulación (seleccione uno)
Potencia calorífica
nominal
Pnom XX kW control manual de la carga de calor, con
termostato integrado
No
Potencia calorífica
mínima (indicativa)
Pmin N.A. kW control manual de la carga de calor con
respuesta a la temperatura interior o
exterior
No
Potencia calorífica
máxima continuada
Pmax,c XX kW
control electrónico de la carga de calor
con respuesta a la temperatura interior
o exterior
No
Consumo auxiliar
de electricidad
potencia calorífica asistida por
ventiladores
No
A potencia elmax 0kW Tipo de control de potencia calorífica/de

17
calorífica nominal temperature interior (seleccione uno)
A potencia
calorífica mínima
elmin 0kW
potencia calorífica de un solo nivel, sin
control de temperatura interior
[no]
En modo de espera elSB XX kW
Dos o más niveles manuales, sin
control de temperatura interior
[no]
con control de temperatura interior
mediante termostato mecánico
[no]
con control electrónico de temperatura
interior
[no]
control electrónico de temperatura
interior y temporizador diario
[no]
control electrónico de temperatura
interior y temporizador semanal
[sí]
Otras opciones de control (pueden seleccionarse
varias)
control de temperatura interior con
detección de presencia
[no]
control de temperatura interior con
detección de ventanas abiertas
[sí]
con opción de control a distancia
[no]
con control de puesta en marcha
adaptable
[no]
con limitación de tiempo de
funcionamiento
[no]
con sensor de lámpara negra
[no]
Información de
contacto
INFINITON WORLD ELECTRONIC SL
C/Baza, 349, nave 4, CP 18220 POLIGONO JUNCARIL ALBOLOTE,
GRANADA, SPAIN
Identificador(es) del modelo: HD-ET15
Parámetro Símbolo Valor Unidad Partida Unidad
Potencia calorífica Tipo de aportación de calor, únicamente para los
aparatos de calefacción local eléctricos de
acumulación (seleccione uno)
Potencia calorífica
nominal
Pnom XX kW control manual de la carga de calor, con
termostato integrado
No

18
Potencia calorífica
mínima (indicativa)
Pmin N.A. kW control manual de la carga de calor con
respuesta a la temper
atura interior o
exterior
No
Potencia calorífica
máxima continuada
Pmax,c XX kW control electrónico de la carga de calor
con respuesta a la temperatura interior
o exterior
No
Consumo auxiliar
de electricidad
potencia calorífica asistida por
ventiladores
No
A potencia
calorífica nominal
elmax 0kW Tipo de control de potencia calorífica/de
temperature interior (seleccione uno)
A potencia
calorífica mínima
elmin 0kW potencia calorífica de un solo nivel, sin
control de temperatura interior
[no]
En modo de espera elSB XX kW Dos o más niveles manuales, sin
control de temperatura interior
[no]
con control de temperatura interior
mediante termostato mecánico
[no]
con control electrónico de temperatura
interior
[no]
control electrónico de temperatura
interior y temporizador diario
[no]
control electrónico de temperatura
interior y temporizador semanal
[sí]
Otras opciones de control (pueden seleccionarse
varias)
control de temperatura interior con
detección de presencia
[no]
control de temperatura interior con
detección de ventanas abiertas
[sí]
con opción de control a distancia
[no]
con control de puesta en marcha
adaptable
[no]
con limitación de tiempo de
funcionamiento
[no]
con sensor de lámpara negra
[no]
Información de
contacto
INFINITON WORLD ELECTRONIC SL
CALLE LOJA PARCELA 10 BLOQUE 5, CP 18220 POLIGONO JUNCARIL ALBOLOTE,
GRANADA, SPAIN

19
Identificador(es) del modelo: HD-ET20
Parámetro Símbolo Valor Unidad Partida Unidad
Potencia calorífica Tipo de aportación de calor, únicamente para los
aparatos de calefacción local eléctricos de
acumulación (seleccione uno)
Potencia calorífica
nominal
Pnom XX kW control manual de la carga de calor, con
termostato integrado
No
Potencia calorífica
mínima (indicativa)
Pmin N.A. kW control manual de la carga de calor con
respuesta a la temperatura interior o
exterior
No
Potencia calorífica
máxima continuada
Pmax,c XX kW
control electrónico de la carga de calor
con respuesta a la temperatura interior
o exterior
No
Consumo auxiliar
de electricidad
potencia calorífica asistida por
ventiladores
No
A potencia
calorífica nominal
elmax 0kW Tipo de control de potencia calorífica/de
temperature interior (seleccione uno)
A potencia
calorífica mínima
elmin 0kW potencia calorífica de un solo nivel, sin
control de temperatura interior
[no]
En modo de espera elSB XX kW Dos o más niveles manuales, sin
control de temperatura interior
[no]
con control de temperatura interior
mediante termostato mecánico
[no]
con control electrónico de temperatura
interior
[no]
control electrónico de temperatura
interior y temporizador diario
[no]
control electrónico de temperatura
interior y temporizador semanal
[sí]
Otras opciones de control (pueden seleccionarse
varias)
control de temperatura interior con
detección de presencia
[no]
control de temperatura interior con
detección de ventanas abiertas
[sí]
con opción de control a distancia
[no]

20
con c
ontrol de puesta en marcha
adaptable
[no]
con limitación de tiempo de
funcionamiento
[no]
con sensor de lámpara negra
[no]
Información de
contacto
INFINITON WORLD ELECTRONIC SL
C/Baza, 349, nave 4, CP 18220 POLIGONO JUNCARIL ALBOLOTE,
GRANADA, SPAIN
SOLUCIÓN DE PROBLEMAS
Problema
Solución
El dispositivo no calienta
Asegúrese de que los disyuntores están
conectados en la instalación, o de que el interruptor
no ha cortado el suministro eléctrico (si la
instalación tiene uno).
Seleccione el modo COMFORT.
Aumentar la temperatura .
En modo standby o en funcionamiento , pulse
DURANTE 3 SEGUNDOS ,
cuando la pantalla
LCD parpadee, entonces pulse simultáneamente
"M" y " "
durante 2 segundos en el mando a
distancia para emparejar el mando a distancia y el
dispositivo. Oirá un sonido "Bee" cuando el
emparejamiento se realice con éxito. Ahora puede
iniciar la operación.
El dispositivo tiene un
calentamiento permanente
Asegúrese de que el dispositivo no está en una
corriente de aire.
Reducir el ajuste de la temperatura.
