Ingersoll-Rand 2115TiMAX Series User manual

45585155
Edition 2
June 2008
Save These Instructions
Product Information
EN Product Information
Especicaciones del producto
Spécications du produit
Προδιαγραφές προϊόντος
Especicações do Produto
Tuote-erittely
Produktspesikasjoner
Produktspecikationer
Produktspecikationer
Productspecicaties
Technische Produktdaten
Speciche prodotto
제품 상세
製品仕様
产品信息
Технические характеристики изделия
Dane techniczne narzędzia Rozmiar
Ierices specikacijas
Gaminio techniniai duomenys
A termék jellemzői
Toote spetsikatsioon
Specikace výrobku
Špecikácie produktu
Specikacije izdelka
ES
FR
IT
DE
NL
DA
SV
NO
FI
PT
EL
SL
SK
CS
ET
HU
LT
LV
PL
RU
ZH
JA
KO
Air Impact Wrench
2115 and 2125 TiMAX Series

2 45585155_ed2
4
75
32
1
9
6
11
11 48h
48h
48h
PMAX
9
48h
24h
8
10

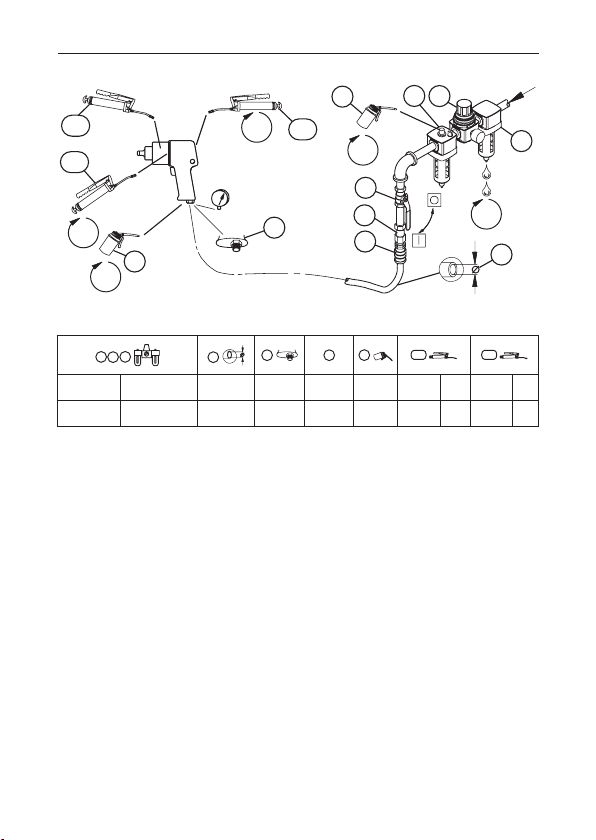

(Dwg. 04581666)
13
2
5
6
7
9
10
11
IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3IR # cm3
C241-810 C28241-810-B 3/8 (10) 1/4 MSCF33 10 105-1lb 4 105-1lb 4

45585155_ed2 EN-1
EN
Product Safety Information
Intended Use:
These Air Impact Wrenches are designed to remove and install threaded fasteners.
For additional information refer to Air Impact Wrenches Product Safety Information
Manual Form 04580916.
Manuals can be downloaded from www.irtools.com.
Power Management System
For models that include a power management system, the system allows operator reduction
of maximum output power in the forward direction. The power management system does not
aect the output power in the reverse direction.
To adjust the power, rotate the Power Regulator to the desired level indicator.
The power level indicators are for reference and DO NOT indicate a specic power. The power
output can be further reduced in forward or reverse by using the variable throttle.
Product Specications
Model Style
Drive Impacts
Per Min.
Recommended
Torque Range
Type Size Forward
ft-lbs (Nm)
Reverse
ft-lbs (Nm)
2115TiMAX Pistol Square 3/8” 1500 25-230 [250 Max.]
(34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2115QTiMAX Pistol Square 3/8” 1500 25-230 [250 Max.]
(34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2125QTiMAX Pistol Square 1/2” 1500 25-251 [277 Max.]
(34-340 [375 Max.])
302 [332 Max.]
(410 [450 Max.])
2115PTiMAX Pistol Square
(Pin Retainer) 3/8” 1500 25-230 [250 Max.] (34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2125PTiMAX Pistol Square
(Pin Retainer) 1/2” 1500 25-251 [277 Max.] (34-340 [375 Max.])
302 [332 Max.]
(410 [450 Max.])
Model
Impacting Sound Level dB(A)
(ISO15744)
Free Speed Sound Level dB(A)
(ISO15744)
Vibration Level
(ISO8662)
† Pressure (Lp) ‡ Power (Lw) † Pressure (Lp) ‡ Power (Lw) m/s²
2115TiMAX 96.6 107.6 106.3 117.3 3.1
2115QTiMAX 93.2 104.2 89.7 100.7 3.1
2125QTiMAX 93.2 104.2 89.7 100.7 3.1
2115PTiMAX 93.2 104.2 89.7 100.7 3.1
2125PTiMAX 93.2 104.2 89.7 100.7 3.1
† KpA = 3dB measurement uncertanity
‡ KwA = 3dB measurement uncertanity

EN-2 45585155_ed2
EN
Installation and Lubrication
Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain
condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a
properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose
coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling discon-
nects. See drawing 04581666 and table on page 2. Maintenance frequency is shown in circular
arrow and dened as h=hours, d=days, and m=months. Items identied as:
1. Air lter 7. Coupling
2. Regulator 8. Safety air fuse
3. Lubricator 9. Oil
4. Emergency shut-o valve 10. Grease - during assembly
5. Hose diameter 11. Grease - through tting
6. Thread size
Parts and Maintenance
When the life of the tool has expired, it is recommended that the tool be disassembled, de-
greased and parts be separated by material so that they can be recycled.
The original language of this manual is English.
Tool repair and maintenance should only be carried out by an authorized Service Center.
Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

45585155_ed2 ES-1
ES
Información de Seguridad Sobre el Producto
Uso indicado:
Los aprietatuercas neumáticos de percusión están diseñados para extraer e instalar
adores roscados.
Para más información, consulte el Manual de información de seguridad de producto
04580916 Aprietatuercas neumático de percusión.
Los manuales pueden descargarse en www.irtools.com.
Gestión de la Potencia de Impacto
Para los modelos que incluyen un sistema de gestión de potencia, el sistema permite al
operador reducir la potencia de salida máxima de atornillado. El sistema de gestión de
potencia no afecta a la potencia de salida en aojado.
Para ajustar la potencia, gire el regulador de potencia al indicador de nivel deseado.
Los indicadores de nivel de potencia sirven de referencia y NO indican una potencia
exacta. La potencia disponible se puede reducir aún más en la dirección de atornillado o
aojado con el mando variable.
Especicaciones del Producto
Modelo Tipo
Tracción Impact
os Por
Pinuto
Intervalo de Par Recomendado
Tipo Tamaño Avance
ft-lb (Nm)
Retroceso
ft-lb (Nm)
2115TiMAX Pistola Cuadrado 3/8” 1500 25-230 [250 Max.]
(34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2115QTiMAX Pistola Cuadrado 3/8” 1500 25-230 [250 Max.]
(34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2125QTiMAX Pistola Cuadrado 1/2” 1500 25-251 [277 Max.]
(34-340 [375 Max.])
302 [332 Max.]
(410 [450 Max.])
2115PTiMAX Pistola Cuadrado (pasador
de retención) 3/8” 1500 25-230 [250 Max.] (34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2125PTiMAX Pistola Cuadrado (pasador
de retención) 1/2” 1500 25-251 [277 Max.] (34-340 [375 Max.])
302 [332 Max.]
(410 [450 Max.])
Modelo
Impacto Nivel Sonoro dB(A)
(ISO15744)
Velocidad Libre Nivel Sonoro
dB(A)
(ISO15744)
Nivel de Vibración
(ISO8662)
† Presión (Lp) ‡ Potencia (Lw) † Presión (Lp) ‡ Potencia (Lw) m/s²
2115TiMAX 96.6 107.6 106.3 117.3 3.1
2115QTiMAX 93.2 104.2 89.7 100.7 3.1
2125QTiMAX 93.2 104.2 89.7 100.7 3.1
2115PTiMAX 93.2 104.2 89.7 100.7 3.1
2125PTiMAX 93.2 104.2 89.7 100.7 3.1
† KpA = 3dB de error
‡ KwA = 3dB de error

ES-2 45585155_ed2
ES
Instalación y Lubricación
Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)
en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de
la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de
manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatiga-
zos en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras
den latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte.
Consulte la dibujo 04581666 y la tabla en la página 2. La frecuencia de mantenimiento se
muestra en forma de echa circular y se dene como h=horas, d=días y m=meses. Los elementos
se identican como:
1. Filtro de aire 7. Acoplamiento
2. Regulador 8. Fusil de aire de seguridad
3. Lubricador 9. Aceite
4. Válvula de corte de emergencia 10. Grasa - durante el montaje
5. Diámetro de la manguera 11. Grasa - por el engrasador
6. Tamaño de la rosca
Piezas y Mantenimiento
Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,
desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas
para reciclarlas.
El idioma original de este manual es el inglés.
Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un
Centro de Servicio Autorizado.
Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

45585155_ed2 FR-1
FR
Informations de Sécurité du Produit
Utilisation Prévue:
Ces clés pneumatiques à chocs sont conçues pour le vissage/dévissage de dispositifs de
xation letés.
Pour des informations complémentaires, utilisez le formulaire 04580916 pour obtenir le
manuel d’information de sécurité du produit Clé pneumatique à chocs.
Les manuels peuvent être téléchargés à l’adresse www.irtools.com.
Régulation de la Puissance de Percussion
Les modèles équipés d’un système de régulation de la puissance permettent de réduire la
puissance de sortie maximale vers l’avant. Le régulateur de puissance n’agit pas sur la puissance
de sortie vers l’arrière.
Pour régler la puissance, tournez le Régulateur de puissance jusqu’à l’indicateur du niveau
recherché.
Les niveaux de puissance ne sont qu’indicatifs, ils NE donnent PAS de mesure précise. La
puissance de sortie peut être encore réduite, dans un sens ou dans l’autre, grâce à la
gâchette progressive.
Spécications du Produit
Modèle(s) Burin
Conduit Impacts
par
Minutes
Gamme de Couples Recommandée
Type Taille En Avant
ft-lb (Nm)
Inversion
ft-lb (Nm)
2115TiMAX Pistolet Engrenage 3/8” 1500 25-230 [250 Max.]
(34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2115QTiMAX Pistolet Engrenage 3/8” 1500 25-230 [250 Max.]
(34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2125QTiMAX Pistolet Engrenage 1/2” 1500 25-251 [277 Max.]
(34-340 [375 Max.])
302 [332 Max.]
(410 [450 Max.])
2115PTiMAX Pistolet Engrenage
(xegoupille) 3/8” 1500 25-230 [250 Max.] (34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2125PTiMAX Pistolet Engrenage
(xegoupille) 1/2” 1500 25-251 [277 Max.]
(34-340 [375 Max.])
302 [332 Max.]
(410 [450 Max.])
Modèle(s)
Impact
Niveau Acoustique dB(A)
(ISO15744)
Vitesse Libre Niveau
Acoustique dB(A)
(ISO15744)
Niveau de
Vibration
(ISO8662)
† Pression (Lp) ‡ Puissance (Lw) † Pression (Lp) ‡ Puissance (Lw) m/s²
2115TiMAX 96.6 107.6 106.3 117.3 3.1
2115QTiMAX 93.2 104.2 89.7 100.7 3.1
2125QTiMAX 93.2 104.2 89.7 100.7 3.1
2115PTiMAX 93.2 104.2 89.7 100.7 3.1
2125PTiMAX 93.2 104.2 89.7 100.7 3.1
† KpA = incertitude de mesure de 3dB
‡ KwA = incertitude de mesure de 3dB

FR-2 45585155_ed2
FR
Installation et Lubrication
Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau
de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points
bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à
air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez
un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an
d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.
Reportez-vous à l’illustration 04581666 et au tableau de la page 2. Les intervalles d’entretien sont
indiqués à l’aide d’une èche circulaire et dénis à l’aide de lettres (h = heures, d = jours et m
=mois). Eléments identiés en tant que:
1. Filtre à air 7. Raccord
2. Régulateur 8. Raccordement à air de sûreté
3. Lubricateur 9. Huile
4. Vanne d’arrêt d’urgence 10. Graisse - pour l’assemblage
5. Diamètre du tuyau 11. Graisse - pour le raccordement
6. Taille du letage
Pièces Détachées et Maintenance
A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de
les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.
Ce manuel a été initialement rédigé en anglais.
La réparation et la maintenance des outils ne devraient être réalisées que par un centre de
services autorisé.
Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

45585155_ed2 IT-1
IT
Informazioni Sulla Sicurezza del Prodotto
Destinazione d’uso:
Gli avvitatori pneumatici a impulsi sono adatti per operazioni di estrazione e installazione
di dispositivi di ssaggio lettati.
Per ulteriori informazioni, consultare il modulo 04580916 del Manuale informazioni sulla
sicurezza prodotto relativo agli avvitatori pneumatici a impulsi.
I manuali possono essere scaricati da internet al sito www.irtools.com.
Sistema di Regolazione Della Potenza
Per i modelli dotati di sistema di regolazione della potenza, l’operatore può ridurre la potenza
massima erogata nel senso di rotazione orario. Il sistema di regolazione della potenza non
funziona però nel senso di rotazione opposto.
Per regolare la potenza, ruotare l’apposito registro no a selezionare il livello di potenza
desiderator.
Gli indicatori del livello di potenza sono da considerare esclusivamente come riferimenti e
NON indicano nessuna potenza specica. La potenza erogata può essere ulteriormente
ridotta in entrambi i sensi di rotazione agendo sulla farfalla ad apertura variabile.
Speciche Prodotto
Modello/i Stile
Azionamento Impulsi
al
Minuto
Intervallo Coppie Consigliato
Tipo Dimen-
sioni
Avanti
ft-lb (Nm)
Indietro
ft-lb (Nm)
2115TiMAX Impugnatura Squadra 3/8” 1500 25-230 [250 Max.]
(34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2115QTiMAX Impugnatura Squadra 3/8” 1500 25-230 [250 Max.]
(34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2125QTiMAX Impugnatura Squadra 1/2” 1500 25-251 [277 Max.]
(34-340 [375 Max.])
302 [332 Max.]
(410 [450 Max.])
2115PTiMAX Impugnatura Squadra
(ritenuta spina) 3/8” 1500 25-230 [250 Max.] (34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2125PTiMAX Impugnatura Squadra
(ritenuta spina) 1/2” 1500 25-251 [277 Max.] (34-340 [375 Max.])
302 [332 Max.]
(410 [450 Max.])
Modello/i
Impatto
Livello Acustico dB(A)
(ISO15744)
Velocità a Vuoto
Livello Acustico dB(A)
(ISO15744)
Vibrazioni
Livello
(ISO8662)
† Pressione (Lp) ‡ Potenza (Lw) † Pressione (Lp) ‡ Potenza (Lw) m/s²
2115TiMAX 96.6 107.6 106.3 117.3 3.1
2115QTiMAX 93.2 104.2 89.7 100.7 3.1
2125QTiMAX 93.2 104.2 89.7 100.7 3.1
2115PTiMAX 93.2 104.2 89.7 100.7 3.1
2125PTiMAX 93.2 104.2 89.7 100.7 3.1
† KpA = incertezza misurazione 3dB
‡ KwA = incertezza misurazione 3dB

IT-2 45585155_ed2
IT
Installazione e Lubricazione
La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare
all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la
condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal
serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del
tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno
per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.
Vedere il disegno 04581666 e la tabella a pagina 2. La frequenza delle operazioni di manutenzi-
one è indicata da una freccia circolare ed è espressa in h=ore, d=giorni e m=mesi. Componenti:
1. Filtro aria 7. Accoppiamento
2. Regolatore 8. Fusibile di sicurezza
3. Lubricatore 9. Olio
4. Valvola di arresto di emergenza 10. Ingrassaggio - durante il montaggio
5. Diametro tubo essibile 11. Ingrassaggio - attraverso il raccordo
6. Dimensione della lettatura
Ricambi e Manutenzione
Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e
separare i componenti secondo i materiali in modo da poterli riciclare.
La lingua originale di questo manuale è l’inglese.
Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro
di Assistenza Autorizzato.
Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

45585155_ed2 DE-1
DE
Hinweise zur Produktsicherheit
Vorgesehene Verwendung:
Druckluft-Schlagschrauber sind für das Einschrauben und Lösen von Befestigungsele-
menten mit Gewinden vorgesehen.
Weitere Informationen entnehmen Sie dem Produktsicherheits-Handbuch für den
Druckluft-Schlagbohrer 04580916.
Handbücher können von www.irtools.com heruntergeladen werden.
Steuerung der Schlagkraft
Bei Modellen, die über ein System zur Krafteinstellung verfügen, kann der Benutzer die
maximale Ausgangskraft in der Vorwärtsrichtung reduzieren. Das System hat keinen
Einuss auf die Ausgangskraft in der Rückwärtsrichtung.
Um die Kraft einzustellen, ist der Krafteinstellregler auf die gewünschte Anzeigestärke zu drehen.
Die Kraftanzeigen dienen nur zur Referenz und zeigen KEIN spezisches Drehmoment an.
Die Kraftabgabe kann weiter in der Vorwärts- oder Rückwärtsrichtung reduziert werden, in
dem der Drücker variabel betätigt wird.
Technische Produktdaten
Modell(e) Machart
Antrieb Schläge
pro
Minute
Empfohlener Drehmomentbereich
Typ Größe Vorwärts
ft-lb (Nm)
Rückwärts
ft-lb (Nm)
2115TiMAX Pistole Quadratischer
Ausgangsantrieb 3/8” 1500 25-230 [250 Max.] (34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2115QTiMAX Pistole Quadratischer
Ausgangsantrieb 3/8” 1500 25-230 [250 Max.] (34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2125QTiMAX Pistole Quadratischer
Ausgangsantrieb 1/2” 1500 25-251 [277 Max.] (34-340 [375 Max.])
302 [332 Max.]
(410 [450 Max.])
2115PTiMAX Pistole
Quadratischer
Ausgangsantr-
ieb (Haltestift)
3/8” 1500 25-230 [250 Max.]
(34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2125PTiMAX Pistole
Quadratischer
Ausgangsantr-
ieb (Haltestift)
1/2” 1500 25-251 [277 Max.]
(34-340 [375 Max.])
302 [332 Max.]
(410 [450 Max.])
Modell(e)
Schlagen
Schallpegel dB(A)
(ISO15744)
Nenndrehzahl
Schallpegel dB(A)
(ISO15744)
Schwingungsin-
tensität
(ISO8662)
† Druck (Lp)‡ Stromzu-
fuhr (Lw)† Druck (Lp)‡ Stromzu- fuhr (Lw)m/s²
2115TiMAX 96.6 107.6 106.3 117.3 3.1
2115QTiMAX 93.2 104.2 89.7 100.7 3.1
2125QTiMAX 93.2 104.2 89.7 100.7 3.1
2115PTiMAX 93.2 104.2 89.7 100.7 3.1
2125PTiMAX 93.2 104.2 89.7 100.7 3.1
† KpA =3dB Messunsicherheit
‡ KwA = 3dB Messunsicherheit

DE-2 45585155_ed2
DE
Montage und Schmierung
Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen Betrieb-
sdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen, Luftlter
und Kompressortank täglich ablassen. Eine Sicherheits- Druckluftsicherung gegen die Strö-
mungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne interne
Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch fehlerhaft
ist oder sich eine Verbindung löst. Siehe Zeichnung 04581666 und Tabelle auf Seite 2.
Die Wartungsfrequenz ist in dem kreisförmigen Pfeil als h=Stunden, d=Tage und m=Monate
angegeben. Teile:
1. Luftlter 7. Verbindung
2. Regler 8. Sicherheits-Druckluftsicherung
3. Schmierbüchse 9. Ölen
4. Notabsperrventil 10. Fetten - bei der Montage
5. Schlauchdurchmesser 11. Fetten - über Anschlussstück
6. Gewindegröße
Teile und Wartung
Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach
Materialarten getrennt der Wiederverwertung zuzuführen.
Die Originalsprache dieses Handbuchs ist Englisch.
Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum
durchgeführt werden.
Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll Rand Niederlassung oder den
autorisierten Fachhandel.

45585155_ed2 NL-1
NL
Productveiligheidsinformatie
Bedoeld Gebruik:
Deze pneumatische slagmoersleutels zijn bedoeld om schroefdraadbevestigingen te
verwijderen en te plaatsen.
Raadpleeg formulier 04580916 in de productveiligheidshandleiding van de pneumatische
slagmoersleutels voor aanvullende informatie.
Handleidingen kunnen worden gedownload vanaf www.irtools.com.
Krachtregelingssysteem
Voor modellen met een krachtregelingssysteem geldt dat de bediener de maximaal geleverde
kracht in voorwaartse richting kan verminderen. Het krachtregelingssysteem heeft geen invloed
op de geleverde kracht in achterwaartse richting.
Draai de krachtregelaar naar het gewenste niveau om de kracht aan te passen.
De krachtindicators zijn ter referentie en geven GEEN specieke kracht aan. De geleverde
kracht kan verder in voorwaartse of achterwaartse richting worden verminderd door de
variabele gasklep te gebruiken.
Produktspesikasjoner
Model(len) Soort
Aandrijving Slagen
per
minuut
Aanbevolen Bereik Koppel
Type Afmet-
ing
Vooruit
ft-lb (Nm)
Achteruit
ft-lb (Nm)
2115TiMAX Pistool Haaks 3/8” 1500 25-230 [250 Max.]
(34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2115QTiMAX Pistool Haaks 3/8” 1500 25-230 [250 Max.]
(34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2125QTiMAX Pistool Square 1/2” 1500 25-251 [277 Max.]
(34-340 [375 Max.])
302 [332 Max.]
(410 [450 Max.])
2115PTiMAX Pistool Haaks
(penbeve stiging) 3/8” 1500 25-230 [250 Max.] (34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2125PTiMAX Pistool Haaks
(penbeve stiging) 1/2” 1500 25-251 [277 Max.] (34-340 [375 Max.])
302 [332 Max.]
(410 [450 Max.])
Model(len)
Slagen
Geluidsniveau dB(A)
(ISO15744)
Onbelast Toerental
Geluidsniveau dB(A)
(ISO15744)
Trillings-
niveau
(ISO8662)
† Druk (Lp) ‡ Vermogen (Lw) † Druk (Lp) ‡ Vermogen (Lw) m/s²
2115TiMAX 96.6 107.6 106.3 117.3 3.1
2115QTiMAX 93.2 104.2 89.7 100.7 3.1
2125QTiMAX 93.2 104.2 89.7 100.7 3.1
2115PTiMAX 93.2 104.2 89.7 100.7 3.1
2125PTiMAX 93.2 104.2 89.7 100.7 3.1
† Meetonnauwkeurigheid bij KpA = 3dB
‡ Meetonnauwkeurigheid bij KwA = 3dB

NL-2 45585155_ed2
NL
Installatie en Smering
Om de maximale bedrijfsdruk ( PMAX) bij de luchtinlaat van het toestel te garanderen, moet
de luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij
lage punten van het leidingwerk, de luchtlter en de compressortank. Monteer een beveiliging
met de juiste afmeting bovenstrooms van de slang en gebruik een antislingerinrichting op elke
slangkoppeling zonder interne afsluiter om te voorkomen dat de slang gaat slingeren als een
slang valt of een koppeling losraakt. Zie tekening 04581666 en tabel op pagina 2. Frequentie
voor onderhoud staat aangegeven in ronde pijl en is gedenieerd als h=uren, d=dagen en
m=maanden. Aangegeven onderdelen:
1. Luchtlter 7. Koppeling
2. Regelaar 8. Beveiliging
3. Smeerinrichting 9. Olie
4. Noodafsluitklep 10. Smeervet - tijdens montage
5. Slangdiameter 11. Smeervet - door smeernippel
6. Soort van schroefdraad
Onderdelen en Onderhoud
Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het
gereedschap te demonteren en ontvetten, en de delen gescheiden naar materialen op te bergen
zodat zij gerecycled kunnen worden.
De oorspronkelijke taal van deze handleiding is Engels.
Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend
servicecentrum worden uitgevoerd.
Richt al uw communicatie tot het dichtsbijzijnde Ingersoll Rand Kantoor ofWederkoper.

45585155_ed2 DA-1
DA
Produktsikkerhedsinformation
Anvendelsesområder:
Trykmomentnøgler er udformet til at erne og installere gevindskårne lukkemekanismer.
For yderligere information henvises der til produktsikkerhedsinformationen til
Trykluftsnøglen i vejledning 04580916.
Vejledningerne kan hentes ned fra www.irtools.com.
Slageektstyring
For modeller, der inkluderer et eektstyringssystem, tillader systemet operatørreduktion af den
maksimale udgangseekt i den fremadgående retning. Eektstyringssystemet påvirker ikke
udgangseekten i den modsatte retning.
Drej eektregulatoren til den ønskede niveauindikator for at justere eekten.
Indikatorerne for eektniveau er til reference og angiver IKKE en bestemt eekt. Udgangseek-
ten kan reduceres yderligere i fremadgående eller modsat retning vha. det regulerbare spjæld.
Produktspecikationer
Model(ler) Stil
Drev Slag pr.
Minut
Anbefalet Momentområde
Type Størrelse Fremad
ft-lb (Nm)
Tilbagegående
ft-lb (Nm)
2115TiMAX Pistol Kvadrat 3/8” 1500 25-230 [250 Max.]
(34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2115QTiMAX Pistol Kvadrat 3/8” 1500 25-230 [250 Max.]
(34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2125QTiMAX Pistol Kvadrat 1/2” 1500 25-251 [277 Max.]
(34-340 [375 Max.])
302 [332 Max.]
(410 [450 Max.])
2115PTiMAX Pistol Kvadrat
(stifteholder) 3/8” 1500 25-230 [250 Max.] (34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2125PTiMAX Pistol Kvadrat
(stifteholder) 1/2” 1500 25-251 [277 Max.] (34-340 [375 Max.])
302 [332 Max.]
(410 [450 Max.])
Model(ler)
Eekt
Lydniveau dB(A)
(ISO15744)
Fri hastighed
Lydniveau dB(A)
(ISO15744)
Vibration-
sniveau
(ISO8662)
† Tryk (Lp) ‡ Eekt (Lw) † Tryk (Lp) ‡ Eekt (Lw) m/s²
2115TiMAX 96.6 107.6 106.3 117.3 3.1
2115QTiMAX 93.2 104.2 89.7 100.7 3.1
2125QTiMAX 93.2 104.2 89.7 100.7 3.1
2115PTiMAX 93.2 104.2 89.7 100.7 3.1
2125PTiMAX 93.2 104.2 89.7 100.7 3.1
† KpA = 3dB måleusikkerhed
‡ KwA = 3dB måleusikkerhed

DA-2 45585155_ed2
DA
Installation og Smøring
Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk
(PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes, luftl-
terets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt størrelse
i opadgående slange og brug en anti-piskeanordning tværs over enhver slangekobling uden
intern aukning for at forhindre at slangen pisker, hvis en slange svigter eller kobling adskilles.
Se tegning 04581666 og tabel på side 2. Vedligeholdelsesfrekvensen vises i en cirkulær pil og
deneres som t=timer, d=dage og m=måneder. Elementerne er identiceret som:
1. Luftlter 7. Kobling
2. Regulator 8. Sikkerhedstryksikring
3. Smøreapparat 9. Olie
4. Nødafspærringsventil 10. Fedt - under samlingen
5. Slangediameter 11. Fedt - gennem monteringen
6. Gevindstørrelse
Reservedele og Vedligeholdelse
Efter værktøjets levetid anbefales det at demontere og aedte værktøjet, og opdele de
adskilte komponenter ud fra materialetypen, så de kan genbruges.
Denne vejlednings originalsprog er engelsk.
Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.
Al korrespondance bedes stilet til Ingersoll Rands nærmeste kontor eller distributør.

45585155_ed2 SV-1
SV
Produktsäkerhetsinformation
Avsedd Användning:
Dessa luftdrivna slående muttermaskiner är utformade för att lossa och dra åt gängade
fästelement.
För mer information, se Luftdrivna slående muttermaskiners
produktsäkerhetsinformation Form 04580916.
Handböcker kan laddas ner från www.irtools.com.
Eekthanteringssystem
För modeller som har ett eekthanteringssystem gör systemet det möjligt för användaren att
reducera den maximala uteekten i framåtläget. Eekthanteringssystemet påverkar inte
uteekten i bakåtläget.
För att justera eekten vrider man på eektregulatorn till önskad nivåindikering.
Indikatorerna för eektnivån är ämnade som referens och INTE för att indikera en specik
eekt. Uteekten kan reduceras ytterligare i framåt- eller bakåtläget genom att använda ett
variabelt tryckreglage.
Produktspecikationer
Modell(er) Typ
Drivning Slag
per
Minut
Rekommenderat Momentområde
Typ Storlek Framåt
ft-lb (Nm)
Bakåt
ft-lb (Nm)
2115TiMAX Pistol Fyrkant 3/8” 1500 25-230 [250 Max.]
(34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2115QTiMAX Pistol Fyrkant 3/8” 1500 25-230 [250 Max.]
(34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2125QTiMAX Pistol Fyrkant 1/2” 1500 25-251 [277 Max.]
(34-340 [375 Max.])
302 [332 Max.]
(410 [450 Max.])
2115PTiMAX Pistol Fyrkant
(stifthållare) 3/8” 1500 25-230 [250 Max.] (34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2125PTiMAX Pistol Fyrkant
(stifthållare) 1/2” 1500 25-251 [277 Max.] (34-340 [375 Max.])
302 [332 Max.]
(410 [450 Max.])
Modell(er)
Slag
Ljudstyrkenivå dB(A)
(ISO15744)
Fri hastighet
Ljudstyrkenivå dB(A)
(ISO15744)
Vibrationsnivå
(ISO8662)
†Tryck (Lp) ‡ Eekt (Lw) † Tryck (Lp) ‡ Eekt (Lw) m/s²
2115TiMAX 96.6 107.6 106.3 117.3 3.1
2115QTiMAX 93.2 104.2 89.7 100.7 3.1
2125QTiMAX 93.2 104.2 89.7 100.7 3.1
2115PTiMAX 93.2 104.2 89.7 100.7 3.1
2125PTiMAX 93.2 104.2 89.7 100.7 3.1
† KpA = 3dB mätosäkerhet
‡ KwA = 3dB mätosäkerhet

SV-2 45585155_ed2
SV
Installation och Smörjning
Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets
ingångsanslutning. Dränera dagligen kondens från ventiler placerade vid ledningens lägsta
punkter, luftlter och kompressortank. Installera en säkerhetsventil av lämplig storlek uppström
från slangen och använd en anti-ryckenhet över alla slangkopplingar som saknar intern
avstängning, för att motverka att slangen rycker till och en slang går sönder eller koppling lossar.
Se illustrationen 04581666 och tabellen på sidan 2. Underhållsfrekvensen visas i cirkelpilar och
denieras som h=timmar, d=dagar och m=månader. Posterna denieras som:
1. Luftlter 7. Koppling
2. Regulator 8. Säkerhetsventil
3. Smörjare 9. Olja
4. Nödstoppsventil 10. Fett – under montering
5. Slangdiameter 11. Fett - via anslutning
6. Gängdimension
Delar och Underhåll
Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika
delarna sorteras för återvinning.
Det ursprungliga språket för den här handboken är engelska.
Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter.
Alla förfrågningar bör ske till närmaste Ingersoll Rand kontor eller distributör.

45585155_ed2 NO-1
NO
Produktspesikasjoner
Tiltenkt bruk:
Trykkluftsnøklene er fremstillet til å erne og montere gjengede festeanordninger.
For ytterligere informasjon henvises det til produktsikkerhetsinformasjonen i trykkluft-
snøklenes håndboksskjema 04580916.
Håndbøker kan lastes ned fra www.irtools.com.
Eektstyringssystem
For modeller med et eektstyringssystem tillater systemet operatørreduksjon av maksimum
utgangseekt i retning forover. Eektstyringssystemet påvirker ikke utgangseekt i motsatt
retning.
For å justere eekten vrir du eektregulatoren til ønsket nivåindikator.
Eektnivåindikatorene er til referanse og viser IKKE spesikk eekt. Eektutgangen kan
reduseres ytterligere i retning forover eller bakover med den variable pådragsmekanismen.
Productspecicaties
Modell(er) Type
Drift Slag
per
Minutt
Anbefalt Momentområde
Type Stør-
relse
Forover
ft-lb (Nm)
Bakover
ft-lb (Nm)
2115TiMAX Pistol Firkant 3/8” 1500 25-230 [250 Max.]
(34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2115QTiMAX Pistol Firkant 3/8” 1500 25-230 [250 Max.]
(34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2125QTiMAX Pistol Firkant 1/2” 1500 25-251 [277 Max.]
(34-340 [375 Max.])
302 [332 Max.]
(410 [450 Max.])
2115PTiMAX Pistol Firkant
(stiftholder) 3/8” 1500 25-230 [250 Max.] (34-312 [339 Max.])
280 [300 Max.]
(380 [407 Max.])
2125PTiMAX Pistol Firkant
(stiftholder) 1/2” 1500 25-251 [277 Max.] (34-340 [375 Max.])
302 [332 Max.]
(410 [450 Max.])
Modell(er)
Slag
Lydnivå dB(A)
(ISO15744)
Fri hastighet
Lydnivå dB(A)
(ISO15744)
Vibrasjonsnivå
(ISO8662)
† Trykk (Lp) ‡ Styrke (Lw) † Trykk (Lp) ‡ Styrke (Lw) m/s²
2115TiMAX 96.6 107.6 106.3 117.3 3.1
2115QTiMAX 93.2 104.2 89.7 100.7 3.1
2125QTiMAX 93.2 104.2 89.7 100.7 3.1
2115PTiMAX 93.2 104.2 89.7 100.7 3.1
2125PTiMAX 93.2 104.2 89.7 100.7 3.1
† KpA = 3dB måleusikkerhet
‡ KwA = 3dB måleusikkerhet

NO-2 45585155_ed2
NO
Installasjon og Smøring
Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved verk-
tøysinntaket. Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftlter og
kompressortank. Monter en slangebruddsventil oppstrøms i slangen og bruk en antipiskeenhet
over slangekoblinger uten intern avstengning, for å forhindre slangen i å piske ved funksjonsfeil
eller utilsiktet frakobling. Se tegning 04581666 og tabell på side 2. Vedlikeholdsfrekvens vises
med rund pil og deneres som t=timer, d=dager, and m=måneder. Punkter identiseres som:
1. Luftlter 7. Kobling
2. Regulator 8. Slangebruddsventil
3. Smøreapparat 9. Olje
4. Nødstoppventil 10. Smørefett - under montering
5. Slangediameter 11. Smørefett - gjennom smørenippel
6. Gjengedimensjon
Deler og Vedlikehold
Når verktøyet ikke lenger er brukbart, anbefales det at verktøyet blir demontert, rengjort for
olje og sortert etter materialer i gjenvinningsøyemed.
Originalspråket for denne håndboken er engelsk.
Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter.
Henvendelser skal rettes til nærmeste Ingersoll Rand- avdeling eller -forhandler.
