Intermec CN2A User manual

CN2
Single USB Client Dock
单一 USB 客户端钨站
Socle client à port USB unique
USB-Client-Einzeldock
단일 USB 클라이언트 도크
Base USB simples
Acoplador cliente simple USB
Quick Start Guide
快速入门指南
Guide de démarrage rapide
Kurzanleitung
빠른 시작 가이드
Manual de consulta rápida
Guía de comienzo rápido

ii
Contents
CN2 Single USB Client Dock Instructions . . . . . . . . . . . . . 3
CN2 单一 USB 客户机坞站使用说明 . . . . . . . . . . . . . . . . 5
Instructions concernant le socle client à port USB
unique du CN2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Anleitung für USB-Client-Einzeldock CN2 . . . . . . . . . . . . 9
CN2 단일 USB 클라이언트 도크 설명서 . . . . . . . . . . . . 11
Instruções de instalação e uso da base USB simples
para CN2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Instrucciones del acoplador cliente CN2 Simple USB . . . . 16

3
CN2 Single USB Client Dock Instructions
These instructions describe how to install and use the USB dock.
Use this USB dock (Model AD7) to provide power to the CN2,
charge the battery while the battery is in a CN2, and transfer data
and applications through a USB connection.
Electrical Rating: x5V, 2A
Patent Information: This product is covered by one or more of
the following patents: 5,052,943; 5,195,183; 5,317,691;
5,331,580; 5,544,010; 5,644,471. There may be other U.S. and
foreign patents pending.
What You Need
The kit contains the USB dock and user documentation. You also
need these items, which are sold and ordered separately:
• Power supply (Model 074246)
• Country-specific power cord. Purchase the appropriate power
cord for your location.
• (Optional) USB Type B interface cable (P/N 321-576-002)
Installing the USB Dock

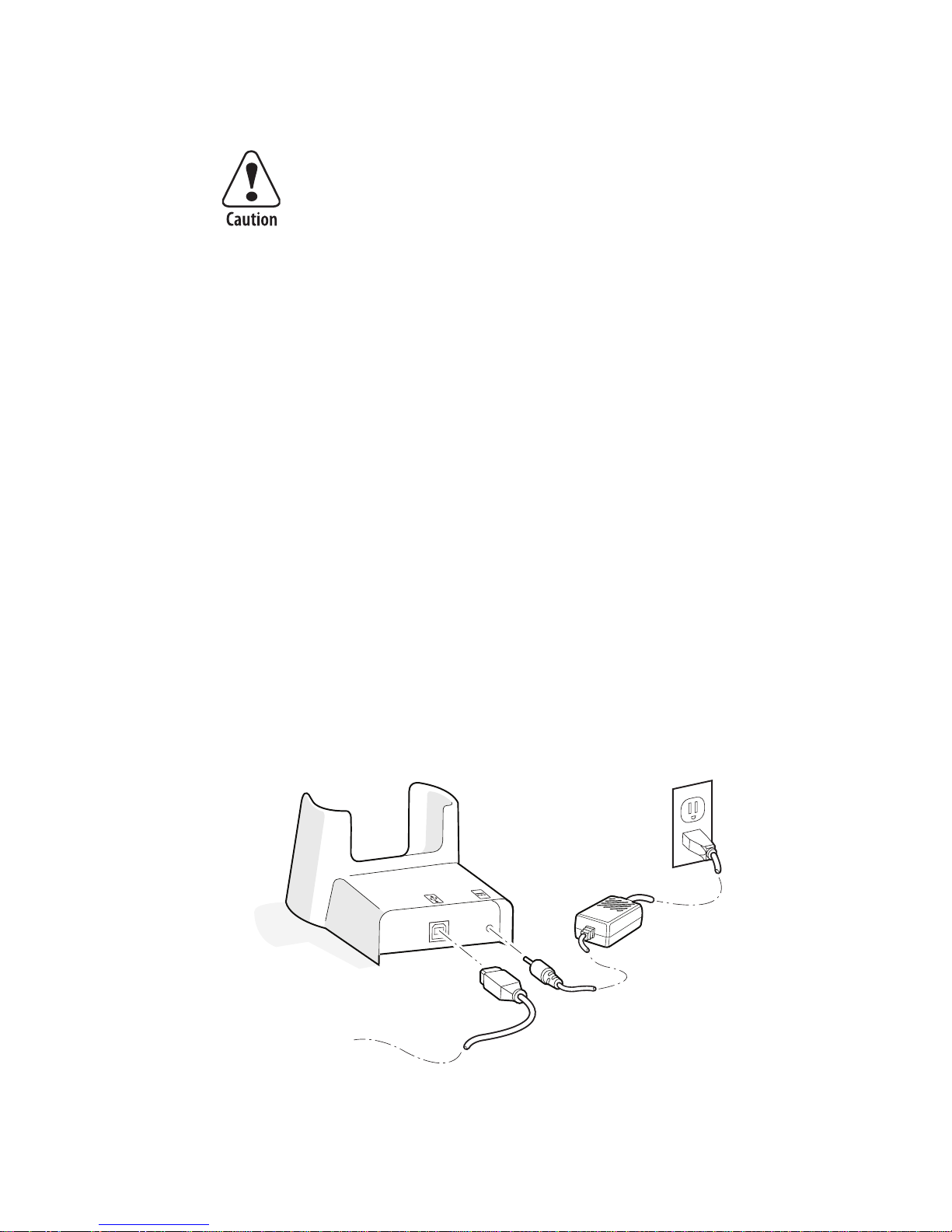

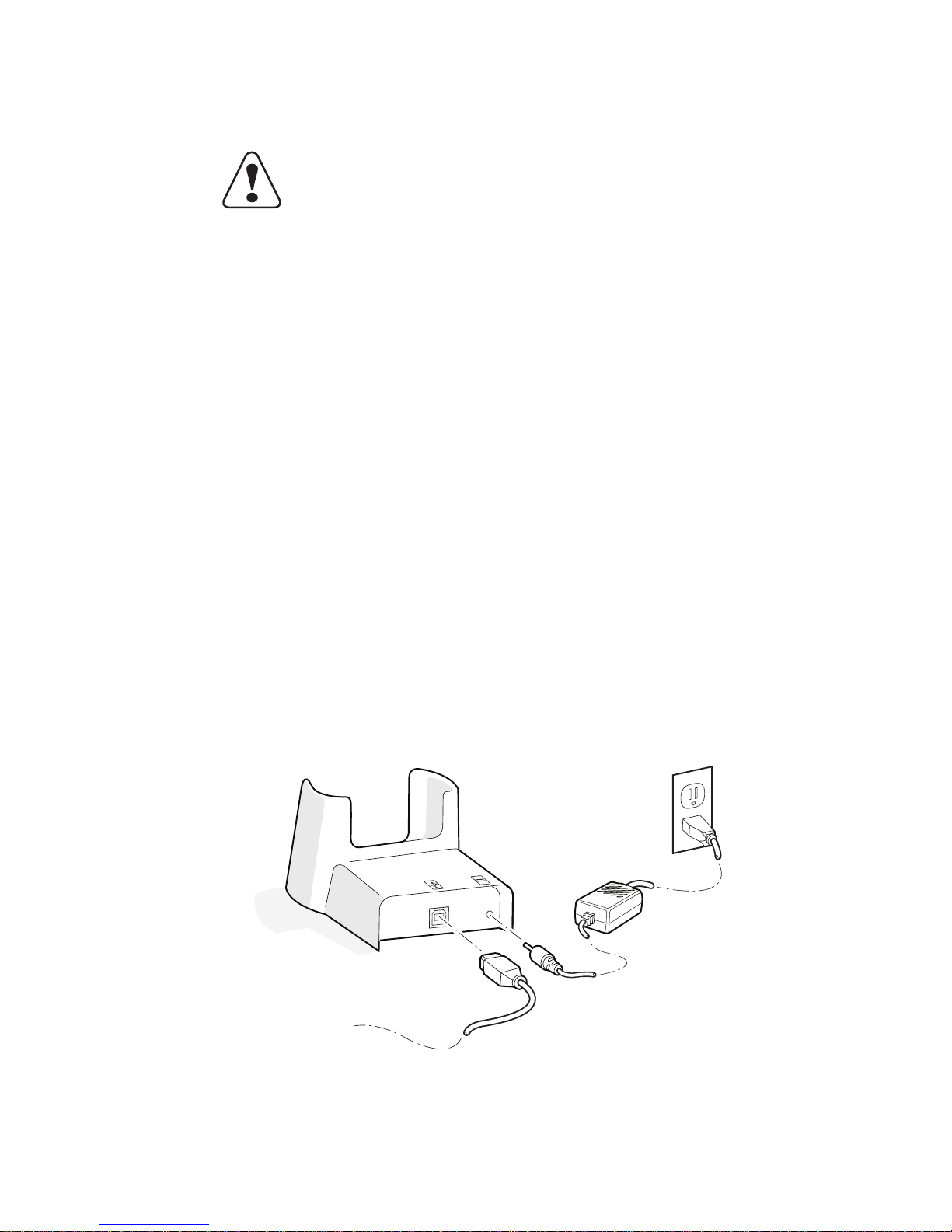

1Connect all the cables.
The Power light on the front of the USB dock turns on.
See Compliance Insert for use restrictions
associated with this product.
To USB device
(optional)

4

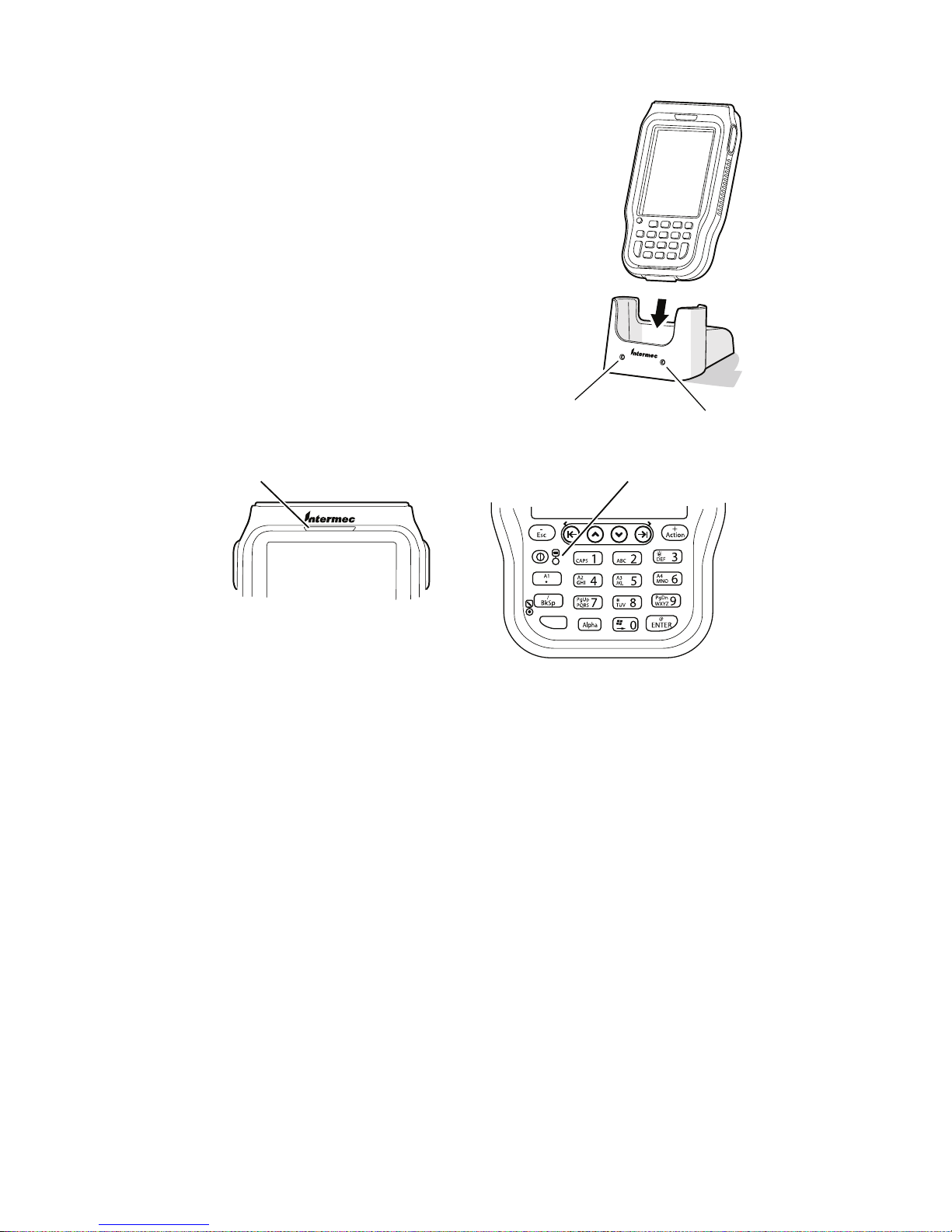

2Place the CN2 in the USB dock.
You can use the CN2 while the
battery charges.
The battery is fully charged in
approximately 4 hours.
3Look at the battery light on the
CN2 to check the battery status:
• Red: The battery is charging.
• Green: the battery is fully
charged.
Troubleshooting
If you have problems, make sure the:
• battery is correctly installed in the CN2.
• CN2 is firmly seated in the USB dock.
• power supply and country-specific power cord are properly
connected to a powered AC outlet.
If you need more help, please visit our Product Support web site
at intermec.custhelp.com, or call 1-800-755-5505.
Where to Find More Information
For help with a CN2A, see the CN2A Mobile Computer User’s
Manual (P/N 075464). For help with a CN2B, see the CN2B
Mobile Computer User’s Manual (P/N 935-001-xxx).
Visit the Intermec web site at www.intermec.com to download
our current manuals (in PDF). To order printed versions of the
Intermec manuals, contact your local Intermec representative or
distributor.
Power light
Not used
CN2A battery light
CN2
CN2B battery light

5
CN2 单一 USB 客户机坞站使用说明
这些说明介绍如何安装和使用 USB 坞站。使用该 USB 坞
站（型号AD7）可以：
• 为CN2 提供电源
• 对CN2 中的电池进行充电
• 通过 USB 连接传输数据和应用程序。
电源额定值：x5V、2A
专利信息：该产品拥有一项或多项以下专利：5,052,943;
5,195,183; 5,317,691; 5,331,580; 5,544,010; 5,644,471. 其它
美国专利和外国专利待决。
所需元件
此套件包含 USB 坞站和用户文档。您还需要以下配套元
件，这些元件均单独出售，需另行订购：
• 电源 （型号 074246）
• 特定国家 /地区专用的电源线。购买适用于您所在地的
电源线。
• （可选） B 型USB 接口电缆 (P/N 321-576-002)
安装 USB 坞站
1连接所有电缆。
有关与本产品相关的使用限制，请参阅兼容性
说明。

6
USB 坞站前面板上的电源指示
灯即会变亮。

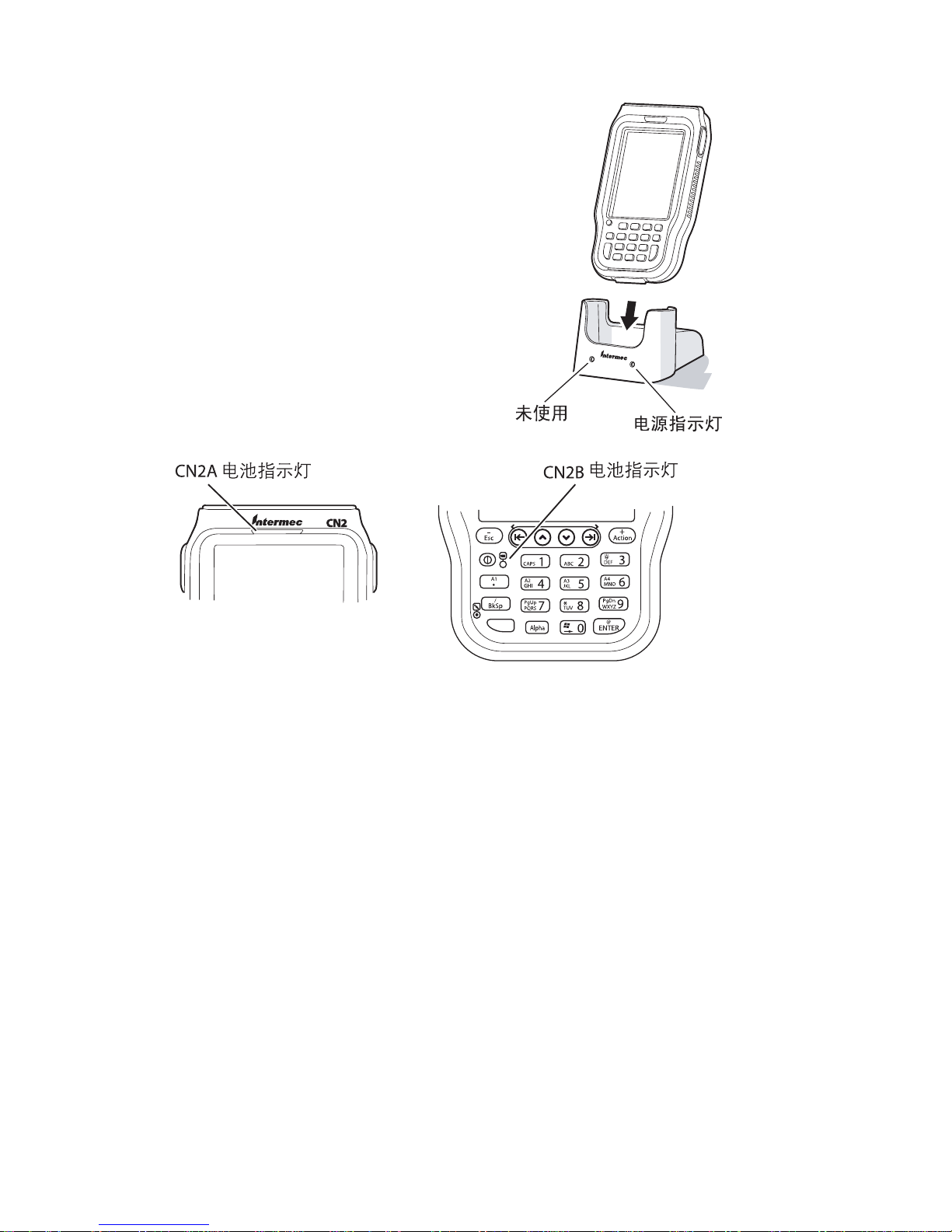

2将CN2 置于 USB 坞站内。
电池充电时，仍可使用 CN2。
电池完全充电大约需 4 个小时。
3通过观察 CN2 上的电池指示灯
来检查电池状态：
• 红色：电池正在充电。
• 绿色：电池已完全充满电。
故障排除
如果您遇到问题，请确保：
• 电池正确安装在 CN2 内。
• CN2 牢牢地固定在 USB 坞站内。
• 电源和特定国家 /地区专用的电源线正确连接到通电的
交流插座上。
如果您需要更多帮助，请访问我们的 “产品支持”网站，
网址为 intermec.custhelp.com，或者致电 1-800-755-5505。
查找详细信息的地址
要获取 CN2A 的帮助信息，请参阅 CN2A Mobile Computer
User’s Manual (P/N 075464)。要 获 取 CN2B 的帮助信息，请参
阅CN2B Mobile Computer User’s Manual (P/N 935-001-xxx)。
请访问 Intermec 网站 www.intermec.com 下载我们的最新手
册（PDF 格式）。如需订购 Intermec 手册的印刷版本，请
联系当地的 Intermec 销售代表或经销商。

7
Instructions concernant le socle client à
port USB unique du CN2
Les instructions ci-dessous décrivent les étapes à suivre pour installer et
utiliser le socle USB. Le socle USB (Modèle AD7) permet de :
• fournir l’alimentation électrique nécessaire au CN2
• charger une batterie installée dans un CN2
• transférer des données et des applications par le biais d’une
connexion USB.
Caractéristiques électriques : x5V, 2A
Brevets : Ce produit est protégé par un ou plusieurs des brevets ci-après
: 5,052,943; 5,195,183; 5,317,691; 5,331,580; 5,544,010; 5,644,471.
Il se peut qu’il y ait d’autres brevets américains ou étrangers en instance.
Accessoires requis
La trousse contient le socle USB et la documentation de l’utilisateur.
Vous aurez également besoin des articles ci-dessous (vendus et
commandés séparément) :
• Bloc d’alimentation (modèle 074246)
• Cordon d’alimentation c.a. spécifique du pays. Vous devez acheter le
cordon d’alimentation approprié pour votre emplacement
géographique.
• (en option) Câble d’interface USB type B (n° de réf. : 321-576-002)
Installation du socle USB

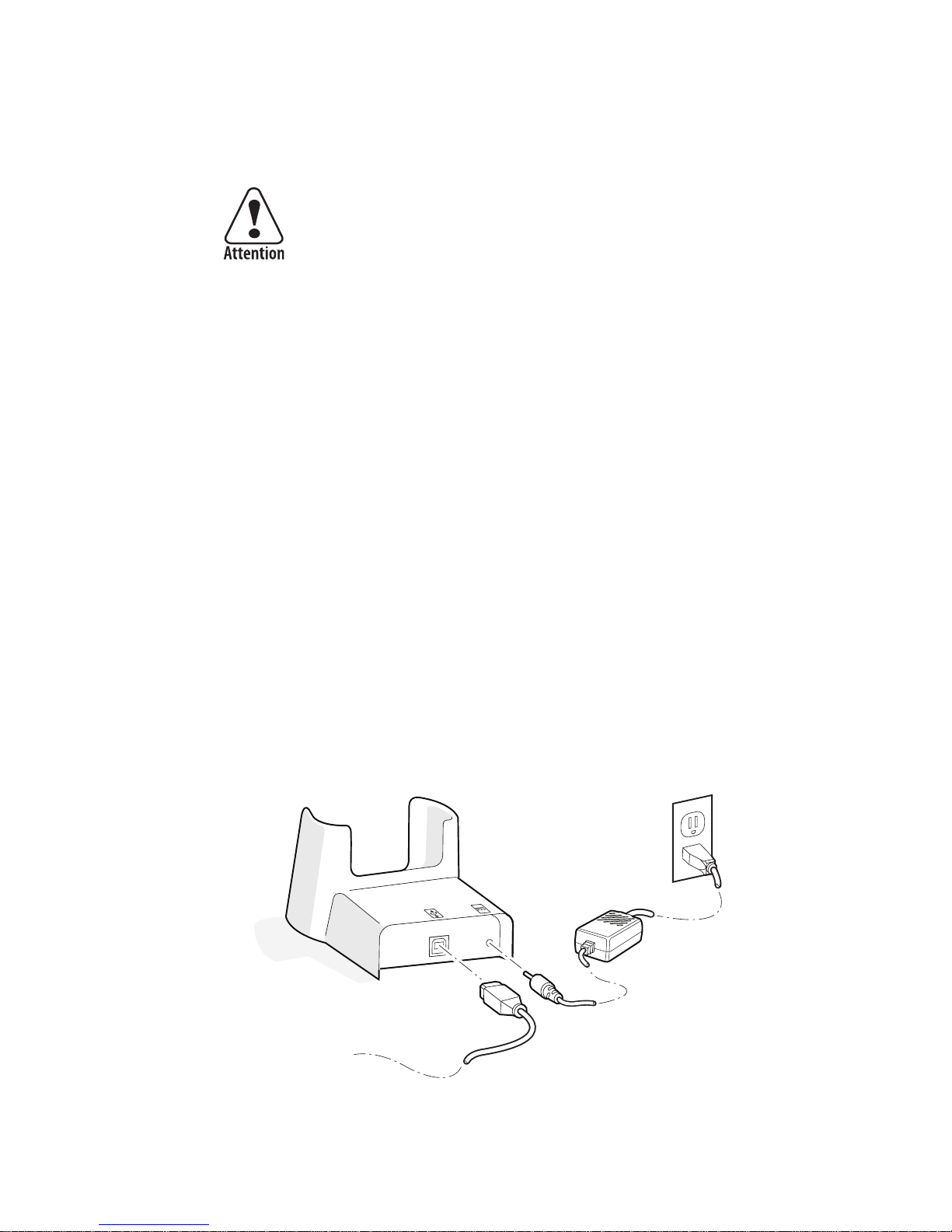

1Branchez tous les câbles.
Consultez la Déclaration de conformité pour les
restrictions d’usage associées à ce produit.
Vers dispositif USB
(en option)

8
Le voyant d’alimentation situé à
l’avant du socle USB s’allume.

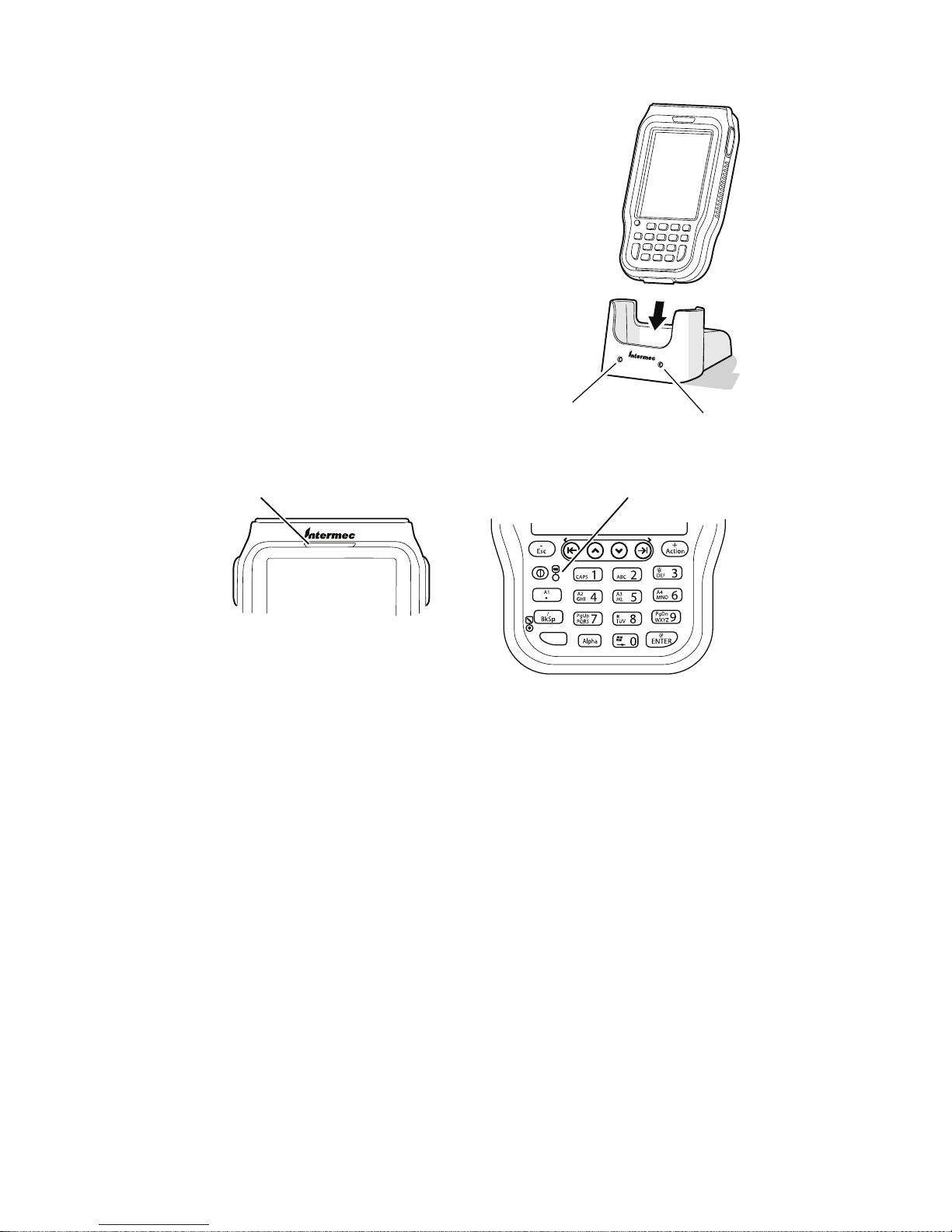

2Placez le CN2 sur le socle USB.
Vous pouvez utiliser le CN2
pendant que la batterie se recharge.
Il faut environ quatre heures pour
charger complètement la batterie.
3La couleur du voyant de la batterie
du CN2 vous permet de connaître
l’état actuel de la batterie :
• Si le voyant est rouge : La
charge de la batterie est en
cours.
• Si le voyant est vert : La batterie
est complètement chargée.
Dépannage
En cas de défaillance du CN2, assurez-vous que :
• La batterie est bien en place dans le CN2.
• Le CN2 repose correctement sur le socle USB.
• Le cordon d’alimentation et le fil de téléphone appropriés pour
votre région sont raccordés correctement à une prise de courant c.a.
Pour toute assistance, veuillez visiter notre site Web d’assistance produit
à intermec.custhelp.com ou composez le 1-800-755-5505.
Où trouver de plus amples informations
Pour avoir de l’aide concernant le CN2A, consultez le CN2A Mobile
Computer User’s Manual (n° de réf. : 075464). Pour avoir de l’aide
concernant le CN2B, consultez le CN2B Mobile Computer User’s
Manual (n° de réf. : 935-001-xxx).
Visitez le site Web d’Intermec http://www.intermec.com pour
télécharger nos manuels (en format PDF). Pour en commander des
versions imprimées, contactez votre représentant ou distributeur
Intermec.
Voyant d’alimentation
Inactif
Voyant de pile du CN2A
CN2
Voyant de pile du CN2B

9
Anleitung für USB-Client-Einzeldock CN2
Diese Anleitung erläutert den Einbau und Gebrauch des USB-Docks.
Das USB-Dock (Modell AD7) dient folgenden Zwecken:
• Stromversorgung des Modells CN2.
• Aufladen des Akkus im Modell CN2.
• Übertragen von Daten und Anwendungen über eine
USB-Verbindung.
Stromversorgung: x5 V, 2 A
Patentinformationen: Dieses Produkt ist durch eines oder mehrere der
folgenden Patente geschützt: 5,052,943; 5,195,183; 5,317,691;
5,331,580; 5,544,010; 5,644,471. Es können auch noch andere Patente
in den USA und anderen Ländern angemeldet sein.
Benötigte Teile
Der Satz enthält das USB-Dock und die Benutzerdokumentation. Es
sind außerdem folgende Teile erforderlich (separat zu verkaufen und
zu bestellen):
• Netzteil (Modell 074246)
• Landesspezifisches Netzkabel Es muss ein für Ihren Standort
geeignetes Netzkabel gekauft werden.
• (Optional) USB-Schnittstellenkabel Typ B (Bestellnr. 321-576-002)
Einbau des USB-Docks
1Alle Kabel anschließen.
Vorsicht
Das Konformitätsblatt führt etwaige
Verwendungseinschränkungen für dieses Produkt an.
Zu USB-Gerät
(optional)

10
Die Netzleuchte an der Vorderseite
des USB-Docks leuchtet auf.

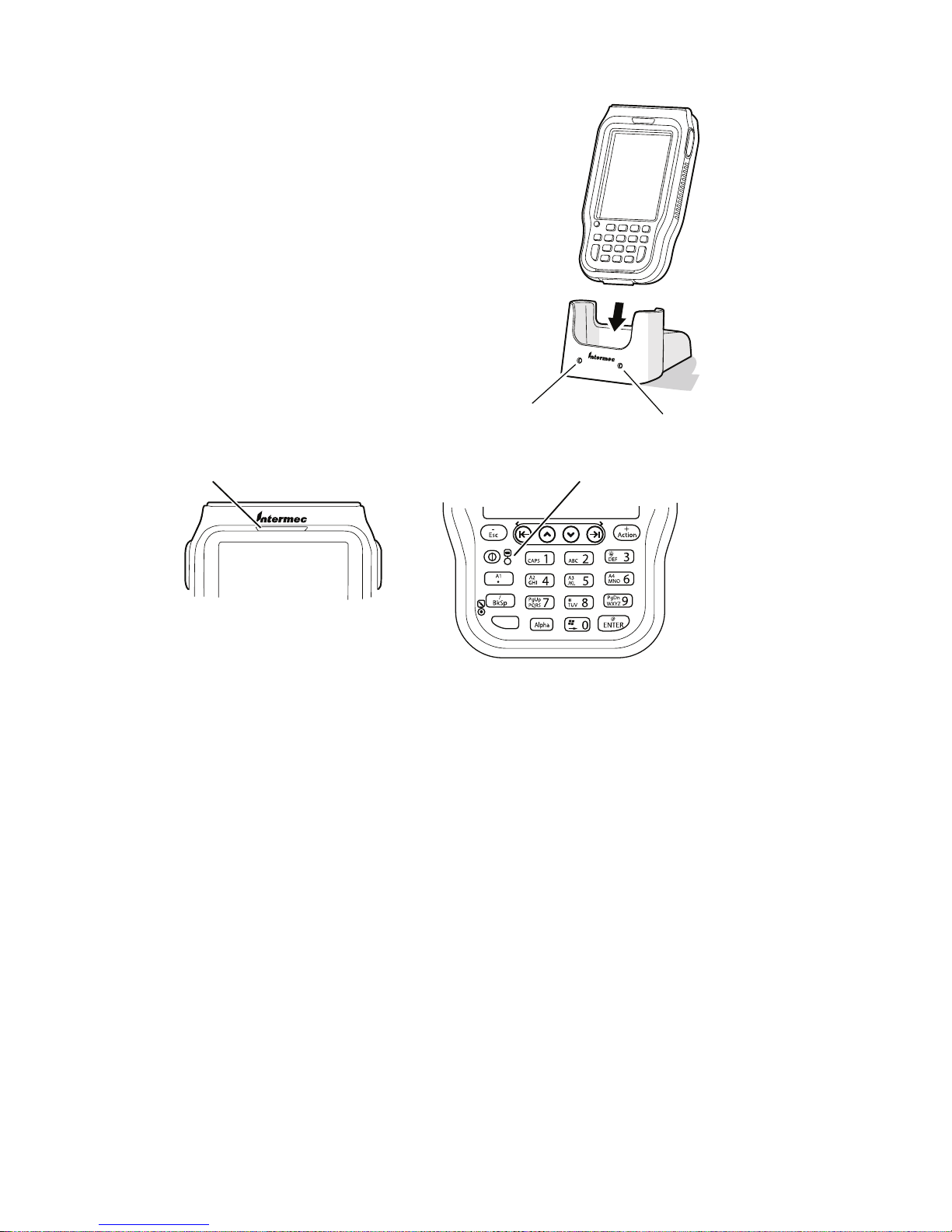

2Das Modell CN2 in das USB-Dock
einsetzen.
Das Modell CN2 kann verwendet
werden, während die Akkus
aufgeladen werden.
Der Akku wird in etwa 4 Stunden
vollständig aufgeladen.
3Der Ladezustand kann über die
Akkuleuchte des Modells CN2
geprüft werden:
• Rot: Der Akku wird geladen.
• Grün: Der Akku ist vollständig
geladen.
Fehlersuche
Bei Problemen muss Folgendes überprüft werden:
• Der Akku ist korrekt in das Modell CN2 eingesetzt.
• Das Modell CN2 sitzt sicher im USB-Dock.
• Netzteil und Netzkabel für das jeweilige Land sind korrekt an eine
funktionierende Steckdose angeschlossen.
Sollten Sie weitere Hilfe benötigen, besuchen Sie unsere
Produktunterstützungs-Webseite unter intermec.custhelp.com oder
rufen Sie 1-800-755-5505 an.
Verweise zu weiteren Informationen
Hilfe für den Umgang mit einem Modell CN2A ist im CN2A Mobile
Computer User’s Manual (Bestellnr. 075464) zu finden. Hilfe für den
Umgang mit einem Modell CN2B ist im CN2B Mobile Computer User’s
Manual (Bestellnr. 935-001-xxx) zu finden.
Besuchen Sie die Intermec-Website unter www.intermec.com, um eines
unserer aktuellen Handbücher im PDF-Format herunterzuladen. Zur
Bestellung gedruckter Versionen von Intermec-Handbüchern wenden
Sie sich an Ihren örtlichen Intermec-Vertreter oder -Vertrieb.
Netzleuchte
Nicht verwendet
Modell CN2A Akkuleuchte
CN2
Modell CN2B Akkuleuchte

11
CN2 단일 USB 클라이언트 도크 설명서
본 설명서는 USB dock 의 설치와 사용 방법을 기술한 것입니다 .
USB dock (모델 AD7)의사용 용도는 아래와 같습니다:
•CN2에전원 공급
•CN2에연결된 배터리 충전
•USB접속을 통한 데이터와 애플리케이션 전송.
정격 전원:5V, 2A
특허 정보: 본제품은 5,052,943; 5,195,183; 5,317,691;
5,331,580; 5,544,010; 5,644,471 중하나 이상의 특허로
보호되고 있습니다. 그리고 미국이나 기타 해외에도 본
제품과 관련된 특허 신청이 진행 중일 수있습니다.
사용자가 필요한 사항
이키트에는 USB 도크와 사용자 설명서가 포함되어
있습니다. 사용자는 아래 제품도 추가로 필요하오니, 별도
주문하시거나 구입 바랍니다:
•전원 공급 장치 (모델 074246)
•국가별로 특정한 전원 코드. 해당 지역에 적합한 전원
코드를 구입하십시오.
•(옵션) USB Type B 인터페이스 케이블 (P/N 321-576-002)
㧩㡅
본제품의 사용 제한에 관한 사항은 Compliance
Insert 를참조 바랍니다 .

12
USB Dock의설치

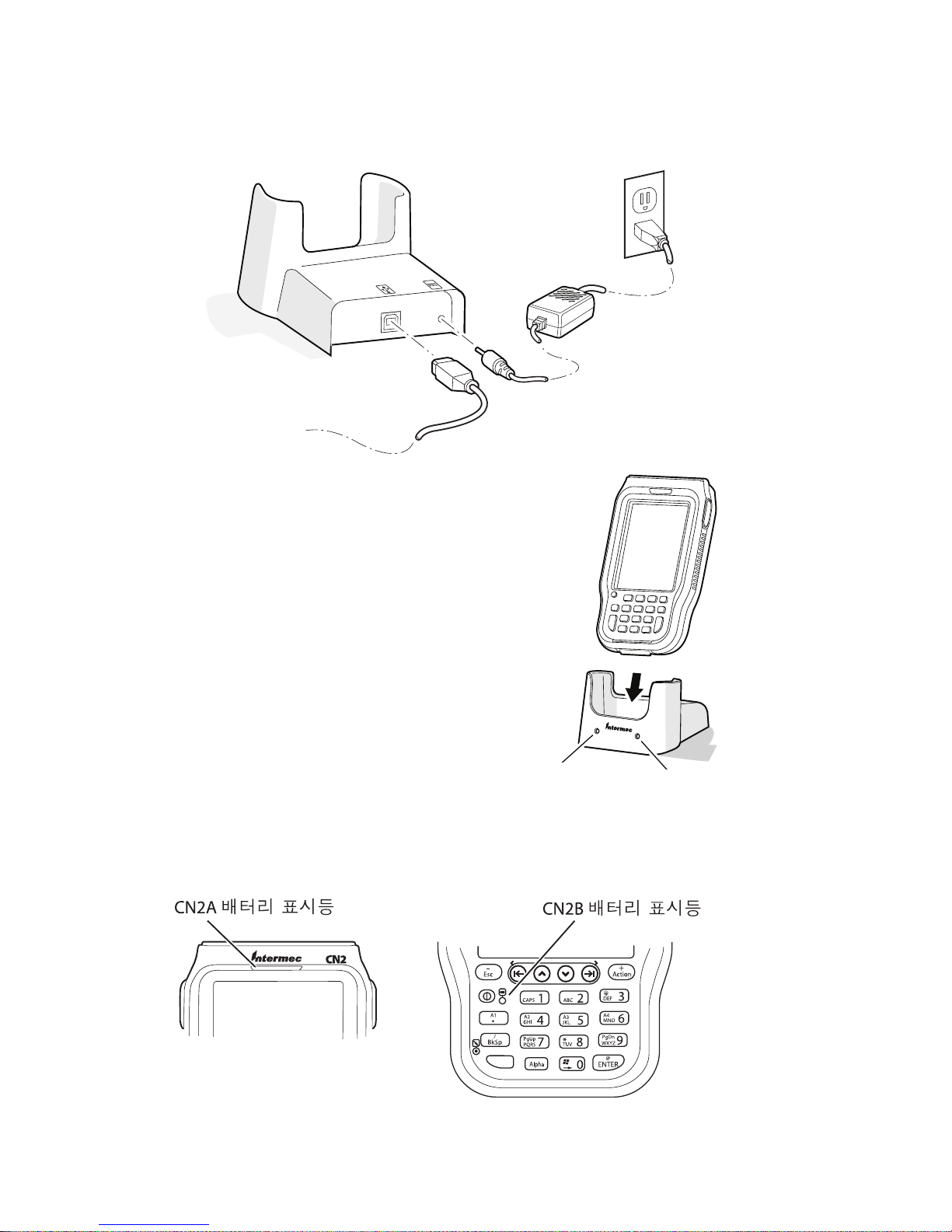

1모든 케이블을 연결하십시오.
USB dock의전면에 있는 전원
램프에 불이 들어옵니다.
2CN2를USB dock에
올려놓으십시오.
배터리가 충전되는 동안에도
CN2를사용할 수있습니다.
배터리를 만(滿) 충전하는데 약
4시간이 소요됩니다.
3배터리 충전 상태를 확인하려면
CN2상의 배터리 램프 색깔을
보십시오:
•적색: 배터리가 충전
중입니다.
•녹색: 배터리가 만(滿) 충전 되었습니다.
ToUSB device
(optional)
USB 기기로
(옵션)
Power light
Not used
사용되지
않음 전원 램프

13
고장 추적
기기에 문제가 발생되면, 아래 사항을 확인하십시오:
•배터리가 CN2에정확하게 삽입되어 있는지 여부.
•CN2가USB dock에깊숙이 안착되어 있는지 여부.
•전원 공급 장치와 국가별로 특정한 전원 코드가 제대로
AC 단자에 연결되어 있는지 여부.
추가적인 도움이 필요하시면, 당사의 제품 지원 웹사이트인
intermec.custhelp.com을방문하시거나 1-800-755-5505로
전화 바랍니다.
보다 자세한 정보를 얻을 수있는 곳
CN2A에관한 도움은 CN2A Mobile Computer User’s Manual
(P/N 075464)을참조하시고, CN2B에관한 도움은 CN2B
Mobile Computer User’s Manual (P/N 935-001-xxx)을참조
바랍니다.
(PDF 형식으로 된) 최신 매뉴얼을 다운받으시려면
Intermec의웹사이트인 www.intermec.com을방문 바랍니다.
그리고 인쇄물로 작성된 Intermec의매뉴얼을 주문하시려면,
해당 지역의 Intermec 대리점이나 유통업체에 연락
바랍니다.

14
Instruções de instalação e uso da base USB
simples para CN2
Estas instruções descrevem como instalar e usar a base USB. Use esta
base USB (modelo AD7) para:
• alimentar uma unidade CN2
• recarregar a bateria instalada em uma unidade CN2
• transferir dados e aplicativos através de uma conexão USB.
Corrente nominal: x5V, 2A
Informações sobre patentes: Este produto está protegido por uma ou
mais das seguintes patentes: 5,052,943; 5,195,183; 5,317,691;
5,331,580; 5,544,010; 5,644,471. Podem existir outras patentes
pendentes nos EUA e em outros países.
Componentes necessários
O kit contém a base USB e a documentação do usuário. Também são
necessários estes componentes, cuja venda e pedido são feitos
separadamente:
• Fonte de alimentação (modelo 074246)
• Um cabo de alimentação apropriado à rede elétrica do país onde a
unidade será utilizada. Adquira o cabo de alimentação apropriado ao
local onde se encontra.
• (Opcional) Cabo de interface USB tipo B (N/P 321-576-002)
Instalação da base USB
1Conecte todos os cabos.
Cuidado
Consulte as informações sobre as restrições de uso
associadas a este produto no encarte sobre
conformidade.
Para dispositivo USB
(opcional)

15
A luz indicadora de potência na
frente da base USB se acenderá.
2Coloque o CN2 na base USB.
O CN2 pode ser usado enquanto
a bateria é recarregada.
A bateria é recarregada em
aproximadamente 4 horas.
3Para saber qual é o estado da
bateria, basta observar a luz da
bateria na unidade CN2:
• Vermelha: a bateria está sendo
carregada.
• Verde: a bateria está
plenamente carregada.
Identificação e correção de problemas
Caso tenha algum problema, certifique-se de que:
• a bateria esteja instalada corretamente na unidade CN2.
• a unidade CN2 esteja encaixada firmemente na base USB.
• a fonte de alimentação e o cabo de alimentação estejam ligados
corretamente em uma tomada elétrica de CA.
Se precisar de mais ajuda, visite nosso web site de suporte aos produtos
em intermec.custhelp.com, ou ligue para 1-800-755-5505.
Onde obter mais informações
Para obter ajuda em relação a uma unidade CN2A, consulte o CN2A
Mobile Computer User’s Manual (N/P 075464). Para obter ajuda em
relação a uma unidade CN2B, consulte o CN2B Mobile Computer User’s
Manual (N/P 935-001-xxx).
Visite o site da Intermec no endereço http://www.intermec.com para
baixar os manuais atualizados em formato PDF. Para solicitar versões
impressas dos manuais da Intermec, entre em contato com o
representante ou distribuidor local da Intermec.
Luz indicadora
de potência
Não utilizado
Luz da bateria – CN2A
CN2
Luz da bateria – CN2B

16
Instrucciones del acoplador cliente CN2
Simple USB
Estas instrucciones describen cómo instalar y usar el acoplador USB.
Use este acoplador USB (Modelo AD7) para:
• proporcionar energía al CN2
• cargar la batería mientras está la batería en el CN2
• transferir datos y aplicaciones a través de una conexión USB.
Calificación eléctrica: x5V, 2A
Información de patentes: Este producto está cubierto por una o varias
de las patentes siguientes: 5,052,943; 5,195,183; 5,317,691; 5,331,580;
5,544,010; 5,644,471. Puede haber otras patentes pendientes
nacionales e internacionales.
Lo que necesita
El paquete contiene el acoplador USB y la documentación del usuario.
También necesita estos artículos, los cuales se venden y piden por
separado:
• Fuente de alimentación (Modelo 074246)
• Cable eléctrico específico del país. Compre el cable eléctrico
adecuado para su ubicación.
• (Opcional) Cable de interfaz Tipo B de USB (P/N 321-576-002)
Instalación del acoplador USB
1Conecte todos los cables.
Precaución
Consulte el Inserto de cumplimiento para ver las
restricciones de uso asociadas con este producto.
Al dispositivo USB
(opcional)

17
Se enciende la luz de alimentación
[Power] en la parte delantera del
acoplador USB.
2Coloque la CN2 en el acoplador
USB.
Puede usasr la unidad CN2
mientras se carga la batería.
La batería queda totalmente
cargada en aproximadamente
4horas.
3Mire la luz de la batería en la CN2
para revisar el estado de la misma:
• Rojo: La batería está cargando.
• Verde: La batería está
totalmente cargada.
Solución de problemas
Si tiene problemas, compruebe que:
• la batería esté instalada correctamente en la unidad CN2.
• la unidad CN2 esté asentada firmemente en el acoplador USB.
• la fuente de alimentación y el cable de alimentación específico del
país estén debidamente conectados en un tomacorriente de CA
que funcione.
Si necesita más ayuda, visite nuestro sitio web de Asistencia de
productos en intermec.custhelp.com o llame al 1-800-755-5505.
Dónde obtener más información
Para obtener ayuda con una unidad CN2A, consulte el CN2A Mobile
Computer User’s Manual (P/N 075464). Para obtener ayuda con una
unidad CN2B, consulte el CN2B Mobile Computer User’s Manual (P/N
935-001-xxx).
Visite el sitio Web de Intermec en www.intermec.com para descargar
nuestros manuales actuales (en formato PDF). Para pedir versiones
impresas de los manuales Intermec, diríjase a su representante o
distribuidor local de Intermec.
Luz de encendido
No se usa
Luz de bateríadel CN2A
CN2
Luz de bateríadel CN2B

18

CN2 Single USB Client Dock Instructions
*930-061-002*
P/N 930-061-002
Worldwide Headquarters
6001 36th Avenue West
Everett, Washington 98203
U.S.A.
tel [phone]
fax [phone]
www.intermec.com
©2006 Intermec Technologies
Corporation. All rights reserved.
