Invacare 312-3 Assembly instructions

For more information regarding Invacare products, parts, and services, please visit www.invacare.com
Part No 1148122 1 Firmgrip and Knurled Grab Bars
Firmgrip and Knurled Grab Bars
SAVE THESE INSTRUCTIONS
DEALER:TheseinstructionsMUSTbegiventotheuserofthisproduct.
NOTE:CheckALLpartsforshippingdamage.Ifshippingdamageisnoted,DONOTuse.Contactcarrier/dealerforfurtherinstruction.
 WARNING
• DO NOT use this product or any available optional equipment without first completely reading and understanding these
instructions and any additional instructional material such as owner’s manuals, service manuals or instruction sheets supplied
with this product or optional equipment. If you are unable to understand the warnings, cautions or instructions, contact a
healthcare professional, dealer or technical personnel before attempting to use this equipment - otherwise, injury or damage
may occur.
• Grab Bars add security for bath and commode areas when attached as recommended. To provide optimum safety and function,
location, size, and angle of bar(s) MUST be determined by a qualified professional.
• Use EXTREME caution on wet tub or floor surfaces.
• Users with limited physical capabilities should be supervised or assisted when using Grab Bars.
• ALWAYS observe the weight limit on the labeling of your product. Check that all labels are present and legible. Replace if
necessary.
• The grab bar provides support and increases stability for an individual. The grab bar is not designed to support the total weight
of an individual.
 INSTALLATION WARNINGS
• To ensure the user’s safety, installation MUST be done by a qualified professional.
• After installation, ANY adjustments and BEFORE use, make sure all attaching hardware is tightened securely. NEVER use the
Grab Bar if ANY looseness is detected.
• The Grab Bar MUST be installed so the mounting brackets are on wall studs. At least two of the three screws on each mounting
bracket MUST attach through the wallboard or tile and secure into the wall studs. Special fasteners may be required if wall studs
are not in the desired mounting location.
• The standard distance is 16-inches between centers of wall studs. Older homes do not always fall in line with current codes. Grab
Bars can be installed vertically, horizontally or at an angle, but the screw holes of the grab bar MUST be aligned so at least two
of the three mounting screws are secured into the wall studs
• When drilling into the wall, exercise care to avoid any electrical wiring or plumbing that may be located behind the wall. As
older homes do not always fall in line with current housing codes and requirements, know where internal wall wiring and
plumbing is located so there is no interference with installation.
 DANGER
• Damaged electrical wiring can cause electrical shock and
fire.
Installing the Grab Bar
NOTE:Forthisprocedure,refertoFIGURE 1.
1. Useastudfindertofindtheproperareaforinstallation.
2. Putthegrabbaragainstthewallandmarkeachmountinghole
positionwithapencil(3holesperside,6total).
3. Putthegrabbaraside.
NOTE:Ifinstallingthegrabbarinatiledarea,acarbidedrillbitwillbe
required.
4. Ateachpencilmarking,drilla1/8‐inchpilotholeintothewall
andwallstud(3holesperside,6total).
5. Putthegrabbaragainstthewallandalignthemountingholes
withthedrilledholes.
6. Threadascrewintoeachmountinghole(3screwsperside,
6total).Handtightenthescrews.
7. UsingaPhillips™headscrewdriver,securelytightenall
mountingscrews.
Using the Grab Bar
Usethegrabbarforsupportwhenenteringorexitingthebathing
area.
Care and Maintenance
•Regularcleaningandinspectionofthegrabbaris
recommended.
•Makesurethatallattachinghardwareispresentandsecure.
•Tocleanthegrabbar,wipetheentiresurfacewithadamp
clothandmildsoapornon‐abrasivecleaner.FIGURE 1 Installing the Grab Bar
Assembly, Installation and Operating Instructions
Standard Wall Stud
Width is 1.5 inches*
DETAIL “A” -
REFERENCE DIMENSIONS
Wall Stud
*NOTE:Thewallstudwidthmayvary,
dependingontheageofthehome.
Tile
Dry Wall
Wall
Stud
Screw 1/8” diameter Pilot Hole
DETAIL “B” -
INSTALLATION CROSS-SECTION
Grab Bar
Screw (3 per side, 6 Total)
A (see table)
Grab Bar
Mounting Bracket
Grab Bar
Mounting Bracket
Grab Bar
Model Number A (Length)
312-3, 512-3 12”
316-3, 516-3 16”
318-3, 518-3 18”
324-3, 524-3 24”
332-3, 532-3 32”
Grab Bar
www.westcoastmedicalsupply.com

Firmgrip and Knurled Grab Bars 2 Part No 1148122
LIMITED WARRANTY
PLEASE NOTE: THE WARRANTY BELOW HAS BEEN DRAFTED TO COMPLY WITH FEDERAL LAW
APPLICABLE TO PRODUCTS MANUFACTURED AFTER JULY 4, 1975.
This warranty is extended only to the original purchaser/user of our products.
This warranty gives you specific legal rights and you may also have other legal rights which vary from state to
state.
Invacare warrants this product to be free from defects in materials and workmanship for three years for the
original purchaser. If within such warranty period any such product shall be proven to be defective, such
product shall be repaired or replaced, at Invacare’s option, with refurbished or new parts. This warranty does
not include any labor or shipping charges incurred in replacement part installation or repair of any such
product. Product repairs shall not extend this warranty - coverage for repaired product shall end when this
limited warranty terminates. Invacare’s sole obligation and your exclusive remedy under this warranty shall
be limited to such repair and/or replacement.
For warranty service, please contact the dealer from whom you purchased your Invacare product. In the
event you do not receive satisfactory warranty service, please write directly to Invacare at the address on the
back cover. Provide dealer's name, address, model number, and the date of purchase, indicate nature of the
defect and, if the product is serialized, indicate the serial number.
Invacare Corporation will issue a return authorization. The defective unit or parts must be returned for
warranty inspection using the serial number, when applicable, as identification within thirty (30) days of
return authorization date. DO NOT return products to our factory without our prior consent. C.O.D.
shipments will be refused; please prepay shipping charges.
LIMITATIONS AND EXCLUSIONS: THE WARRANTY SHALL NOT APPLY TO PROBLEMS ARISING
FROM NORMAL WEAR OR FAILURE TO ADHERE TO THE ENCLOSED INSTRUCTIONS. IN ADDITION,
THE FOREGOING WARRANTY SHALL NOT APPLY TO SERIAL NUMBERED PRODUCTS IF THE
SERIAL NUMBER HAS BEEN REMOVED OR DEFACED; PRODUCTS SUBJECTED TO NEGLIGENCE,
ACCIDENT, IMPROPER OPERATION, MAINTENANCE OR STORAGE; OR PRODUCTS MODIFIED
WITHOUT INVACARE'S EXPRESS WRITTEN CONSENT INCLUDING, BUT NOT LIMITED TO:
MODIFICATION THROUGH THE USE OF UNAUTHORIZED PARTS OR ATTACHMENTS: PRODUCTS
DAMAGED BY REASON OF REPAIRS MADE TO ANY COMPONENT WITHOUT THE SPECIFIC
CONSENT OF INVACARE; PRODUCTS DAMAGED BY CIRCUMSTANCES BEYOND INVACARE'S
CONTROL; PRODUCTS REPAIRED BY ANYONE OTHER THAN AN INVACARE DEALER, SUCH
EVALUATION SHALL BE SOLELY DETERMINED BY INVACARE.
THE FOREGOING EXPRESS WARRANTY IS EXCLUSIVE AND IN LIEU OF ANY OTHER WARRANTIES
WHATSOEVER, WHETHER EXPRESS OR IMPLIED, INCLUDING THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, AND THE SOLE REMEDY FOR
VIOLATIONS OF ANY WARRANTY WHATSOEVER, SHALL BE LIMITED TO REPAIR OR
REPLACEMENT OF THE DEFECTIVE PRODUCT PURSUANT TO THE TERMS CONTAINED HEREIN,
THE APPLICATION OF ANY IMPLIED WARRANTY WHATSOEVER SHALL NOT EXTEND BEYOND
THE DURATION OF THE EXPRESS WARRANTY PROVIDED HEREIN. INVACARE SHALL NOT BE
LIABLE FOR ANY CONSEQUENTIAL OR INCIDENTAL DAMAGES WHATSOEVER.
THIS WARRANTY SHALL BE EXTENDED TO COMPLY WITH STATE/PROVINCIAL LAWS AND
REQUIREMENTS.

For more information regarding Invacare products, parts, and services, please visit www.invacare.com
Part No 1148122 3 Firmgrip and Knurled Grab Bars
Firmgrip et Knurled s'Emparent des Barres
CONSERVER CES INSTRUCTIONS
NEGOCIANT:Cesinstructionsdoiventêtredonnéesàlʹutilisateurdeceproduit.
REMARQUE:CheckALLpartsforshippingdamage.Ifshippingdamageisnoted,DONOTuse.Contactcarrier/dealerforfurtherinstruction.
 AVERTISSEMENT
• NE PAS utiliser cet produit ou tout équipement facultatif disponible sans avoir d'abord lu et compris ces instructions. Si vous
ne comprenez pas les avertissements, les notes attention ou les instructions, contacter un professionnel des soins de santé, un
technicien ou un fournisseur avant d'installer cet équipement, sans quoi des blessures ou des dommages peuvent survenir.
• Les barres murales offrent plus de sécurité pour la baignoire ou la chaise d'aisance lorsqu'elles sont fixées tel que
recommandé. Pour obtenir un maximum de sécurité et de fonctionnalité, l'endroit, la dimension et l'angle de la (des) barre(s)
DOIVENT être déterminés par un professionnel qualifié.
• Faire preuve de prudence sur les surfaces mouillées de la baignoire ou du plancher.
• Les personnes dont les capacités physiques sont restreintes devraient utiliser les barres sous supervision ou être aidées.
• Vérifiez TOUJOURS la charge limite sur la plaque signalétique du produit. Vérifiez que toutes les étiquettes soient présentes
et lisibles. Au besoin, remplacez-les.
• Le s'emparer de la barre fournit le soutien et augmente la stabilité pour un individu. Le s'emparer de la barre n'est pas conçu
pour soutenir le poids total d'un individu.
 AVERTISSEMENTS D’INSTALLATION
• Pour garantir la sécurité de l'utilisateur, l'installation doit être faite par un professionnel qualifié.
• S'assurer que les barres murales sont installées sécuritairement et adéquatement. NE JAMAIS utiliser de barres murales si
elles sont lâches.
• Avant d'installer les barres murales, localiser les poteaux du mur (un détecteur peut être acheté chez un quincaillier). La
distance standard entre les deux poteaux est de 16 po. Puisque les maisons plus anciennes ne sont pas toujours conformes aux
normes du bâtiment, il est essentiel de localiser les poteaux. Les barres murales peuvent être installées à l'horizontal, à
l'verticale ou à angle, mais les orifices des vis de la barre murale DOIVENT être alignés de façon à ce qu'au moins deux des
trois vis de chaque extrémité de la barre murale soient fixées dans les poteaux du mur.
• La distance standard est de 16 pouces entre les centres de clous de mur. Les plus vieilles maisons toujours ne tombent pas
dans la ligne avec les codes actuels. S'emparer des Barres peut être verticalement installé, horizontalement ou à un angle,
mais les trous de vis du s'empare de la barre doit être si aligné au moins deux des trois vis montant sont obtenus dans les
clous de mur.
• En entraînant dans le mur, exercer le soin pour éviter télégraphier ou sonder électrique qui pourrait être localisée derrière le
mur. Comme les plus vieilles maisons toujours ne tombent pas dans la ligne avec les codes de logement actuels et les
conditions, savoir où télégraphier de mur internes et la plomberie sont si localisés il n'y a pas d'intervention avec l'installation.
 DANGER
• Télégraphier électrique endommagé peut causer le choc et
le feu électriques.
Installer les Barres Murales
REMARQUE:Pourcetteprocédure,seréféreràlaFIGURE 1.
1. Utiliserunviseurdecloupourtrouverlesecteurcorrectpour
lʹinstallation.
2. Mettrelʹemparerdelabarrecontrelemuretmarquechaque
positiondetroumontantavecuncrayon(de3trousparle
côté,6total).
3. Mettrelesʹemparerdelabarredecôté.
REMARQUE:Sʹinstallantlesʹemparerdelabarredansunsecteur
carrelé,unpeudʹexercicedecarbureseraexigé.
4. Achaquemarquedecrayon,entraînerun1/8‐inchtroude
pilotedanslecloudemuretmur(de3trousparlecôté,6
total).
5. Mettrelʹemparerdelabarrecontrelemuretalignelestrous
montantaveclestrousentraînés.
6. Enfilerunevisdanschaquetroumontant(3visparlecôté,6
total).Lamainresserrelesvis.
7. LʹutilisationdʹunàtêtePhillips™letournevisdetête,
assurémentresserrertoutesvismontant.
L’Utilisation les Barres Murales
Utiliserlesʹemparerdelabarrepourlesoutienenentrantou
sortirlesecteurbaignant.
Soigner et l'Entretien
•LenettoyageetlʹinspectionRégulièresdusʹemparedela
barreestrecommandé.
•SʹAssurerquetoutmatérielattachantestprésentetobtient.
•Pournettoyerlesʹemparerdelabarre,essuyerlasurface
entièreavecuntissuhumideetunsavondouxouun

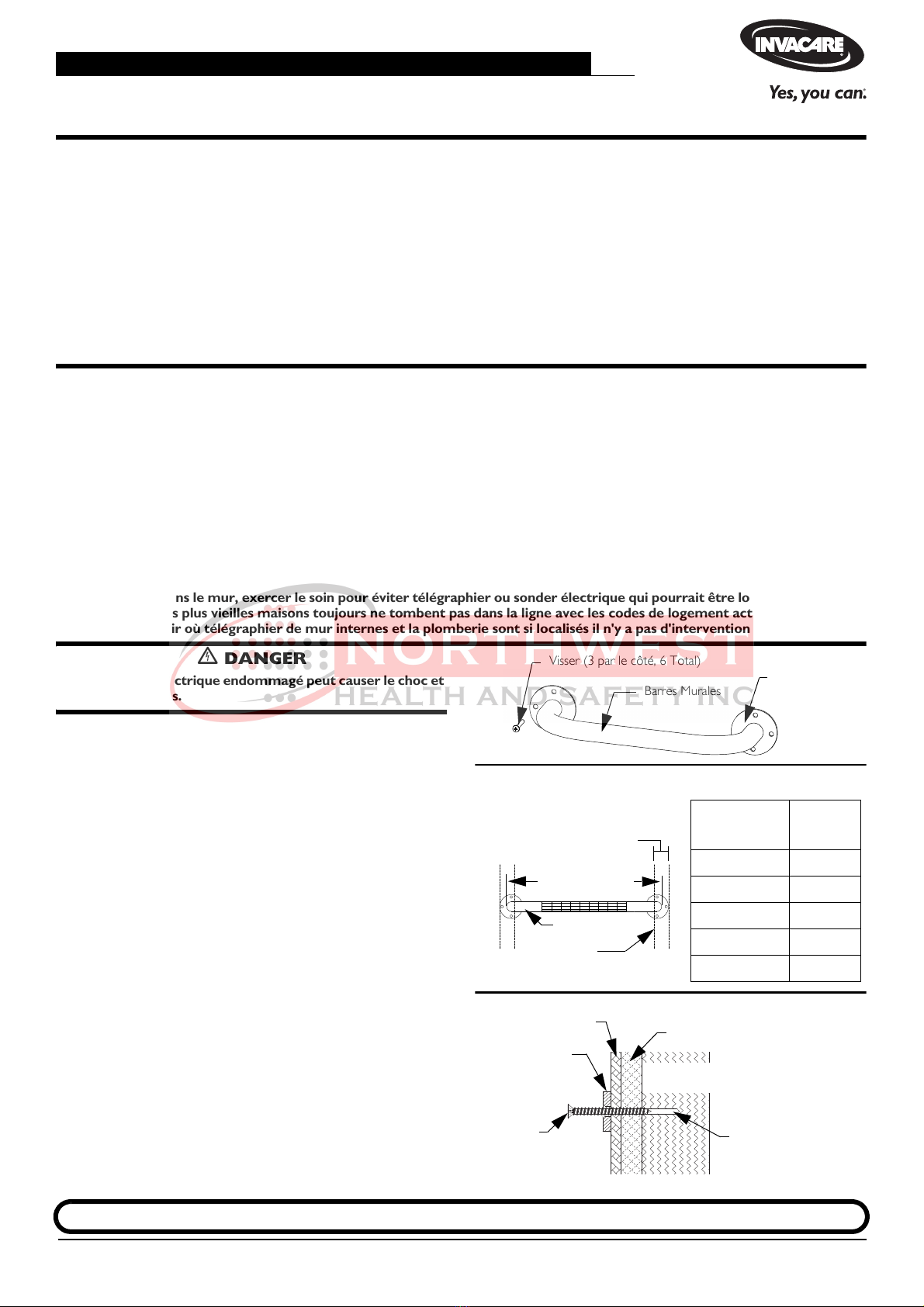

nettoyeurnonabrasif. FIGURE 1 Installer les Barres Murales
Instructions pour l’assemblage, l’installation et le fontionnement
Largeur standard de Clou de
Mur est 1,5 pouces*
DETAIL “A” - ADRESSER
DES DIMENSIONS
Emprisonner
le Clou
REMARQUE:Lalargeurdecloudemur
peutvarier,dépenddelʹâgedelamaison.
Carreau Sécher le Mur
Emprisonner
le Clou
Vis 1/8” Trou de Pilote de
diamètre
DÉTAIL “B” - COUPE TRANSVERSALE D'INSTALLATION
Barres Murales
Visser (3 par le côté, 6 Total)
A (voir la table)
S'emparer de
Barre Monter le
Crochet
S'emparer de
Barre Monter le
Crochet
S'emparer de la
Barre Nombre
Modèle A (Longueur)
312-3, 512-3 12”
316-3, 516-3 16”
318-3, 518-3 18”
324-3, 524-3 24”
332-3, 532-3 32”
Barres Murales

GARANTIE LIMITÉE
Cette garantie est valable pour l'acheteur/utilisateur initial de nos produits seulement.
Cette garantie vous donne des droits légaux spécifiques. D'autres droits variant d'un État à l'autre peuvent se
rajouter.
Invacare garantit à l’acheteur d’origine que ses produits sont exempts de défaut de matière comme de main
d’oeuvre pour une durée de trois ans. Si, durant cette période, ce produit devait s'avérer défectueux, ce
dernier sera réparé ou remplacé, suivant le choix d'INVACARE. Cette garantie ne comprend aucun frais de
main-d'oeuvre ou d'envoi relié au remplacement ou à la réparation de ce produit. La seule et unique
obligation d'INVACARE se limite au remplacement et/ou à la réparation du produit . Pour le service,
contacter le fournisseur qui vous a vendu le produit Invacare. Si vous n'obtenez pas un service satisfaisant,
écrire directement à INVACARE à l'adresse indiquée à la dernière page. Fournir le nom du fournisseur,
l'adresse, le numéro de modèle et la date d'achat, indiquer la nature du problème et, si le produit comporte
un numéro de série, indiquer ce dernier.
Invacare émettra une autorisation de retour. L'unité ou les pièces défectueuses doivent être retournées pour
vérification de garantie, en indiquant le numéro de série, s'il y a lieu, dans les trente (30) jours suivant la date
de réception de l'autorisation de retour. NE PAS retourner un produit à l'usine sans d'abord avoir obtenu
notre consentement. Les envois C.O.D. (payables sur réception) seront refusés. Veuillez payer à l'avance les
frais d'envoi.
RESTRICTIONS: LA GARANTIE NE S'APPLIQUE PAS AUX PROBLÈMES DÉCOULANT DE L'USURE
NORMALE, OU SI LES INSTRUCTIONS CI-INCLUSES N'ONT PAS ÉTÉ RESPECTÉES. DE PLUS, LA
PRÉSENTE GARANTIE NE S'APPLIQUE PAS AUX PRODUITS DONT LE NUMÉRO DE SÉRIE A ÉTÉ
EFFACÉ OU MODIFIÉ, AUX PRODUITS MAL ENTRETENUS, ACCIDENTÉS, INADÉQUATEMENT
UTILISÉS, ENTRETENUS OU ENTREPOSÉS, AUX PRODUITS MODIFIÉS SANS LE CONSENTEMENT
ÉCRIT D’INVACARE, INCLUANT, MAIS NE SE LIMITANT PAS À, LA MODIFICATION AVEC DES PIÈCES
OU ACCESSOIRES NON AUTORISÉS,AUX PRODUITS ENDOMMAGÉS PAR DES RÉPARATIONS
FAITES SANS L'APPROBATION D'INVACARE, OU AUX PRODUITS ENDOMMAGÉS DANS DES
CIRCONSTANCES AU-DELÀ DU CONTRÔLE D'INVACARE, AUX PRODUITS RÉPARÉS PAR UNE
PERSONNE AUTRE QU’UN FOURNISSEUR AUTORISÉ INVACARE, ET L'ÉVALUATION SERA FAITE
PAR INVACARE.
LA PRÉSENTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTES LES AUTRES GARANTIES. LES
GARANTIES IMPLICITES, S'IL Y A LIEU, INCLUANT LA GARANTIE DE COMMERCIALISATION ET
D'AJUSTEMENT DANS UN BUT PARTICULIER, ET LE RECOURS POUR VIOLATION DE QUELCONQUE
GARANTIE IMPLICITE DOIT SE LIMITER À LA RÉPARATION OU AU REMPLACEMENT DU PRODUIT
DÉFECTUEUX CONFORMÉMENT AUX PRÉSENTS TERMES. L’APPLICATION DE TOUTE GARANTIE
IMPLICITE NE DOIT PAS SE PROLONGER AU-DELA DE LA DURÉE DE LA PRÉSENTE GARANTIE
INVACARE NE SERA PAS TENU RESPONSABLE POUR TOUT DOMMAGE-INTÉRÊT ACCESSOIRE OU
INDIRECT.
CETTE GARANTIE DEVRA ÊTRE ÉLARGIE POUR RÉPONDRE AUX LOIS ET AUX RÈGLEMENTS DES
ÉTATS (PROVINCES).
Invacare Corporation www.invacare.com
USA
One Invacare Way
Elyria, Ohio USA
44036-2125
800-333-6900
Canada
570 Matheson Blvd E Unit 8
Mississauga Ontario
L4Z 4G4 Canada
800-668-5324
All rights reserved. Trademarks are identified by
the symbols ™ and ®. All trademarks are owned
by or licensed to Invacare Corporation or its
subsidiaries unless otherwise noted.
Phillips is a registered trademark of the Phillips
Screw Company
©2009 Invacare Corporation
Part No 1148122 Rev C - 10/09
