Invacare®Matrx®SMH
EN User Manual .............................................................................2
FR Manuel d’utilisation ..................................................................7
DE Gebrauchsanweisung ..............................................................12
IT Manuale Utente.......................................................................17
ES Manual de usuario ..................................................................22
PT Manual de utilização ...............................................................27
DA Brugsanvisning ........................................................................32
SE Bruksanvisning ........................................................................37
FI Käyttöopas ..............................................................................42
TRD0247- Split Mounting Hardware Installation, Rev 4.0 (Europe)_Layout 1 20/12/2011 4:15 PM Page 1

Table of Contents
1.0 Tools Required
2.0 Hardware Kit Contents
3.0 Before Installation - Important!
4.0 Hardware & MaTRx Back Installation
Wrench (22mm): (provided)
Torx Key (T25): (provided)
Hex Key (2mm): (provided)
Utility Knife/Scissors
Phillips Screwdriver
Tape Measure/Ruler
1.0 - Tools Required
EN
TRD0247- Split Mounting Hardware Installation, Rev 4.0 (Europe)_Layout 1 20/12/2011 4:06 PM Page 2
- 2 -

2.0 - Hardware Kit Contents
The Split Mounting Hardware has been uniquely designed to allow for mounting
of our MaTRx Series wheelchair backs when a rigidizer bar is installed between the
wheelchair’s back canes. The easy to use split mounting hardware still maintains a
high degree of adjustability, while effectively eliminating any interference issues
experienced with our standard mounting hardware.
Note: the Split Mounting Hardware is not recommended for use with MaTRx-PB Heavy Duty backs)
Split Mounting Hardware Overview Drawing (Right Side)
Figure 1.0
(Note: Right Ass’y Shown)
TRD0247- Split Mounting Hardware Installation, Rev 4.0 (Europe)_Layout 1 20/12/2011 4:06 PM Page 3
- 3 -

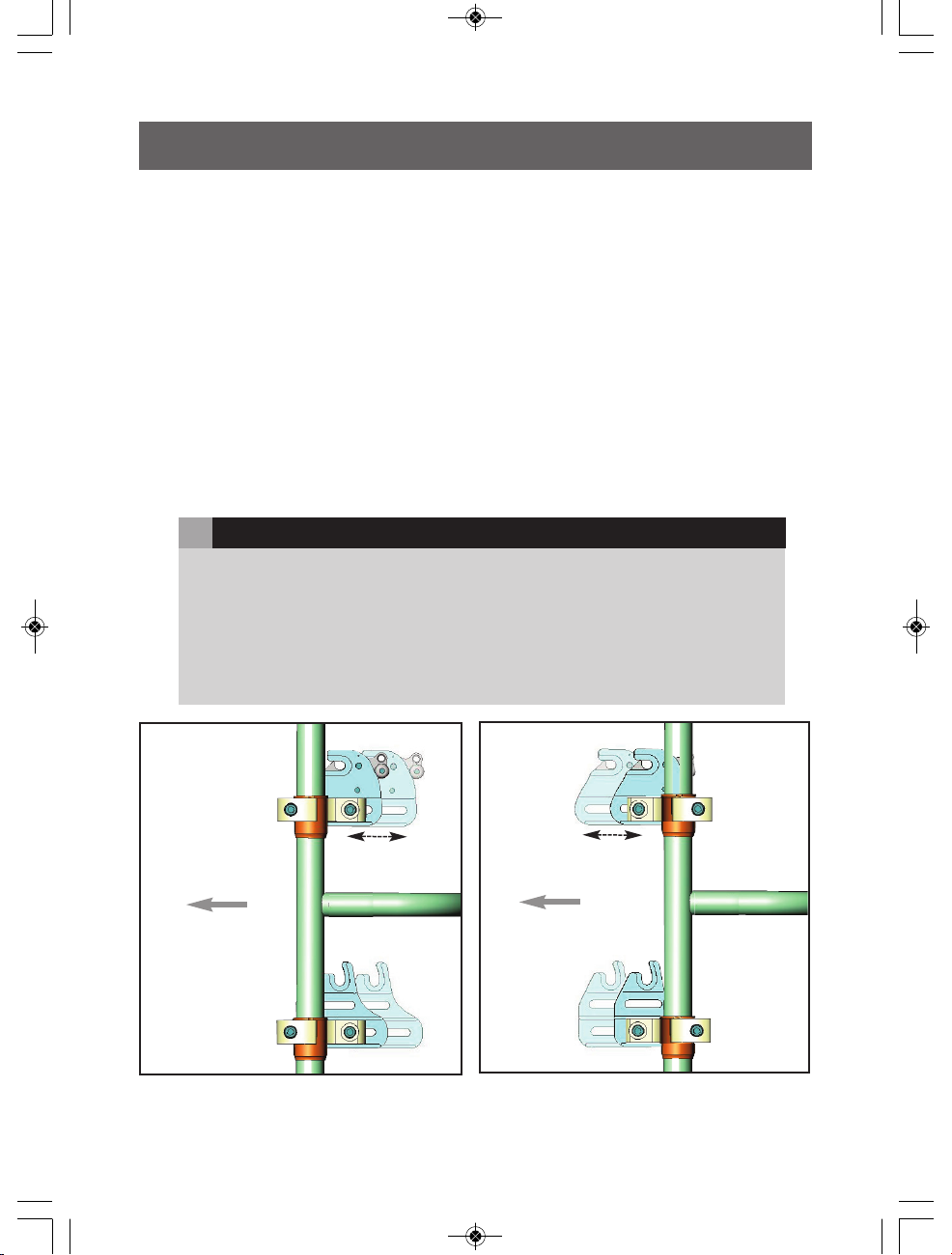

SEAT DEPTH (Fore/Aft Adjustment):
The Cane Clamp Kits may be mounted in a forward or rearward position on the back
canes. The cane clamp assemblies are shipped in the rearward mounting configura-
tion- see Figure 2A below. This maximizes the seat depth on the wheelchair seat (up
to 2.5” (64mm) maximum rearward offset).
By inverting the cane clamps on the back canes, the assembly can be reconfigured to
give a more forward mounting position* (up to a maximum 2.5” (64mm) forward offset -
see Figure 2B below).
*note: in the forward position, the mounting plates must also be removed and reinstalled in the
proper orientation - as indicated below.
The slots in the upper and lower mounting plates, also provide up to 1.5" (38mm) of
fore and aft adjustment relative to the cane clamp.
When establishing the mounting position for the MaTRx back, ensure the stability of
the wheelchair is not compromised.
Adjusting the fore and aft position of the backrest will alter the user’s center of grav-
ity within the wheelchair. A recessed back position can significantly reduce the
rearward stability of the wheelchair. Similarly, amore forward back position will re-
duce the wheelchair’s forward stability.
!PLEASE NOTE
Mounting Plates in the forward most
back position.
Figure 2B
Front of
wheelchair
Mounting Plates in the rearmost back
position (maximized seat depth).
Figure 2A
Front of
wheelchair
3.0 - Before Installation- Important!
Mounting Plate Configurations:
1.5”
(38mm) 1.5”
(38mm)
(Left Ass’y
Shown)
TRD0247- Split Mounting Hardware Installation, Rev 4.0 (Europe)_Layout 1 20/12/2011 4:06 PM Page 4
- 4 -

4.0 Hardware and MaTRx Back Installation
Important! Prior to installation, ensure the left and right mounting plates
are in the proper orientation and secured to the back canes at the same height.
Important! To function effectively and provide proper support, all MaTRx
backs should be centered between the back canes.
1Remove existing wheelchair back upholstery (if applicable).
2Establish the desired cane clamp/mounting plate seat depth configuration for
the end user (as per Section 3.0).
3Loosen the screws on the Lower Cane Clamp ass’y and loosely install the clamps
(with mounting brackets) onto each back cane. (Install plastic inserts if required).
4Starting with the left* back cane, position/slide the Lower Cane Clamp to the de-
sired height and tighten the clamp screws enough to hold it in place. (Clamps
can be fully tightened after the back is installed and all final adjustments have been
made.)
5From a fixed point on the wheelchair measure the exact height of the installed Cane
Clamp assembly, and install the second Cane Clamp at the same height on the
right* back cane. Ensure the Cane Clamps/Mounting Plates are also mounted
parallel with each other.
6With the lower cane clamp assemblies installed, loosen the screws on the Upper
Cane Clamp assemblies and install the clamps (with mounting brackets) loosely
onto each back cane- approximately 7” (18cm) above the lower clamp ass’y. (Install
plastic inserts if required). (Clamps can be fully tightened after the MaTRx back is
installed and all final adjustments have been made.)
7To install the MaTRx-PB elite back onto the mounting plates:
Step 1: Slide the lower mounting pins from the MaTRx back into the notch in
the top of the lower mounting plates
Step 2: With the lower pins in place, adjust the height of the upper cane clamp
ass’y as needed so that the upper pins (on the MaTRx back) lock/snap into the
latch mechanism of the Upper Mounting Plates.
8With the Split Mounting Hardware (upper and lower clamp ass’y) properly ad-
justed, fully tighten all clamp assembly hardware.
9The mounting pins for the MaTRx back may require adjustment to ensure the back-
rest is propely fitted/secured to the wheelchair.; For instructions on adjusting the
mounting pins, please refer to the installation manual provided with the MaTRx
Series back.
*note: refer to Figure 3.0 to confirm proper mounting plate orientation.
Installation Instructions:
TRD0247- Split Mounting Hardware Installation, Rev 4.0 (Europe)_Layout 1 20/12/2011 4:06 PM Page 5
- 5 -

4.0 Hardware and MaTRx Back Installation

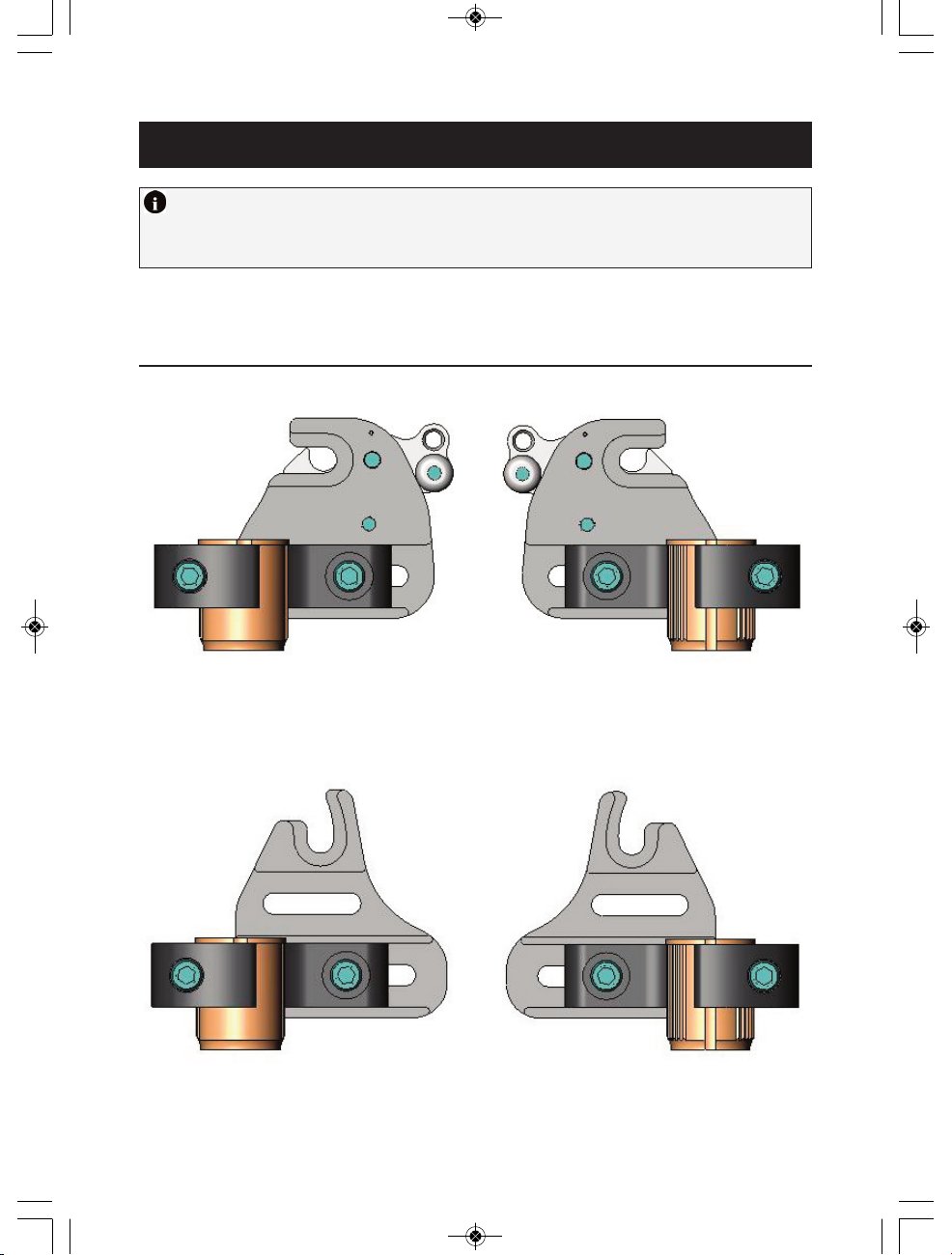

Important! the left & right mounting plate assemblies shown below are
defined from a seated position in the wheelchair (i.e.; forward facing position).
Figure 3.0
Split Mounting Hardware Profile (Left & Right Assemblies)
Left Mounting Plates
Left Mounting Plates Right Mounting Plates
Right Mounting Plates
TRD0247- Split Mounting Hardware Installation, Rev 4.0 (Europe)_Layout 1 20/12/2011 4:06 PM Page 6
- 6 -

Sommaire
1.0 Outils requis
2.0 Contenu du kit matériel
3.0 Avant l’installation - Important !
4.0 Installation du matériel et du dossier MaTRx
Clé (22 mm) : (fournie)
Clé Torx (T25) : (fournie)
Clé hexagonale (2 mm) : (fournie)
Couteau/Ciseaux
Tournevis Phillips
Ruban à mesurer/Règle
1.0 - Outils requis
FR
TRD0247- Split Mounting Hardware Installation, Rev 4.0 (Europe)_Layout 1 20/12/2011 4:06 PM Page 7
- 7 -

2.0 - Contenu du kit matériel
Le matériel de fixation divisée a été conçu uniquement pour permettre la fixation
de nos dossiers de fauteuil roulant MaTRx Series lorsqu’une barre rigide est installée
entre les cannes du dossier. Le matériel de fixation divisée, facile à utiliser, préserve un
haut degré d’ajustabilité tout en éliminant efficacement les interférences parfois vécues
avec notre matériel de fixation standard.
Remarque : le matériel de fixation divisée n’est pas conseillé pour une utilisation avec les dossiers
MaTRx-PB Heavy Duty)

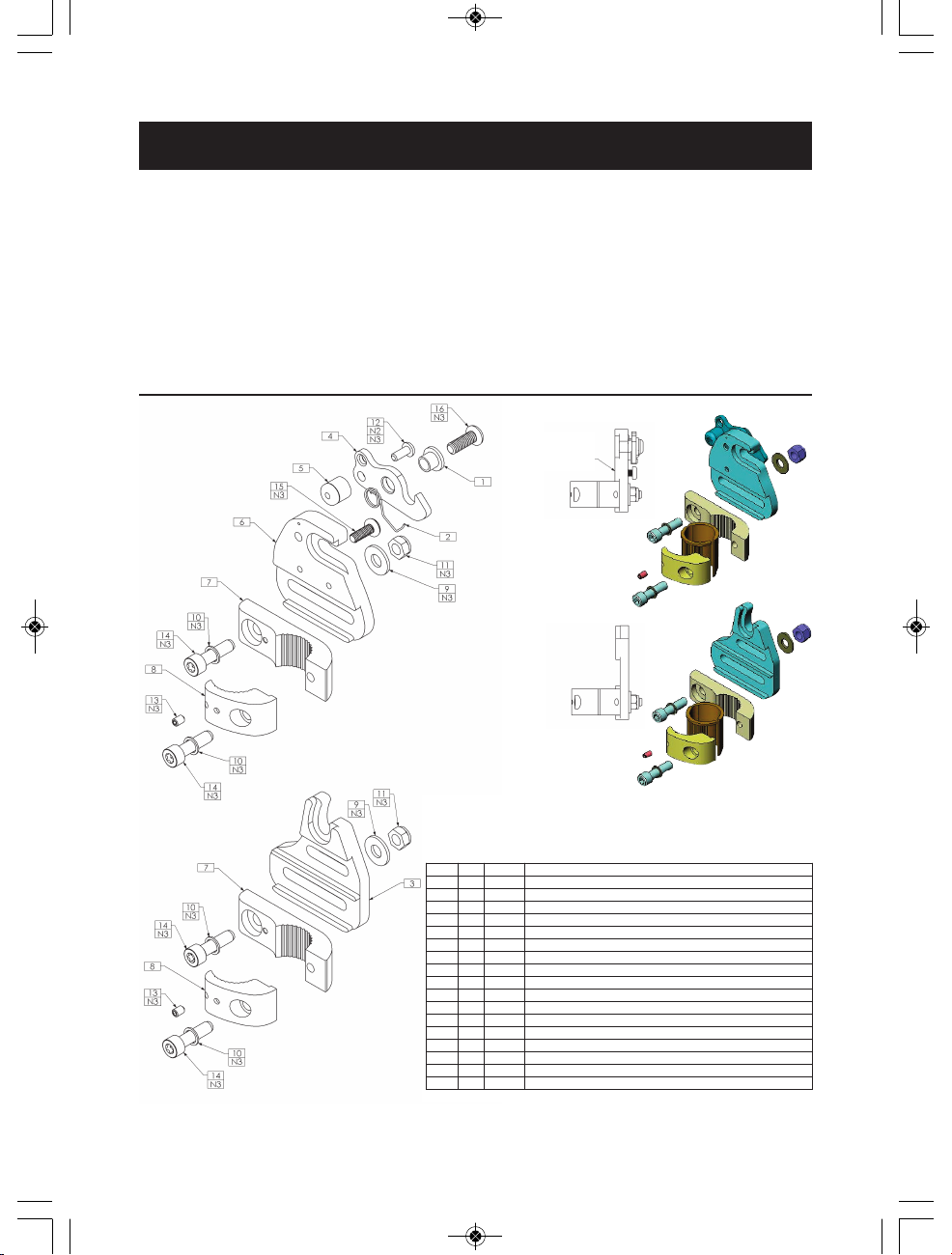

Schéma d’aperçu du matériel de fixation divisée (côté droit)
Figure 1.0
(Remarque : illustration de l’ensemble droit)
NO. ART. QTE REF. PIECE DESCRIPTION
1 1 TRX1893 RESSORT DE FERMETURE, MANCHON
2 1 TRX1894 RESSORT DE FERMETURE, DROIT
3 1 TRX4418 PLAQUE INFERIEURE, RT
4 1 TRX5182 VERROU
5 1 TRX6107 BUTEE DE VERROU, METRIQUE
6 1 TRX6286 PLAQUE DE FIXATION SUPERIEURE DIVISEE DU CHASSIS DE DOSSIER, RT, METRIQUE
7 2 TRX6287 CLAME DE DOSSIER DIVISEE, METRIQUE
8 2 TRX6288 CLAME DIVISEE, METRIQUE
9 2 TRH0101 RONDELLE PLATE ¼”, SAE, BZ
10 4 TRH0143 0,281” x 3/8”DE x 0,031” RONDELLE PLATE TH, BZ
11 2 TRH0259 ECROU M6 NYLOC, BZ
12 1 TRH0678 VIS D’ASSEMBLAGE A TETE RONDE TORX M4-0,7 x 10 mm, ACIER ALLIE, BZ
13 2 TRH0679 VIS DE PRESSION SANS TETE A SIX PANS CREUX M4-0,7 x 6 mm, ACIER ALLIE, BZ
14 4 TRH0680 VIS D’ASSEMBLAGE TORX M6-1,0 x 22 mm, ACIER ALLIE, BZ
15 1 TRH0686 VIS DE MECANIQUE A PAN TORX M4-0,7 x 10 mm, ACIER ALLIE, BZ
16 1 TRH0687 VIS D’ASSEMBLAGE A TETE RONDE TORX M6-1,0 x 16 mm, ACIER ALLIE, BZ
17 N/I REF TRF0001 REFERENCE DE SPECIFICATION, ZINC NOIR
REMARQUES:
1. N/I = NON ILLUSTRE
2. APPLIQUEZ DE L’ADHESIF FREIN-FILET A POUVOIR MOYEN (BLEU) DURANT L’ASSEMBLAGE
3. MATERIEL INDIQUE A FINITION ZINC NOIR – VOIR REFERENCE SPECIFICATIONS (ARTICLE
17)
EXTREMITE DE LA
VIS ALIGNEE SUR
LA SURFACE
TRD0247- Split Mounting Hardware Installation, Rev 4.0 (Europe)_Layout 1 20/12/2011 4:06 PM Page 8
- 8 -

PROFONDEUR D’ASSISE (réglage avant/arrière) :
Les kits de clames de cannes peuvent être montés en position avant ou arrière sur
les cannes de dossier. Les ensembles de clames de cannes sont expédiés en configu-
ration de montage arrière - voir Figure 2A ci-dessous. Ceci augmente la profondeur
d’assise sur le fauteuil (décalage arrière maximum 2.5” (64 mm).
En inversant les clames de cannes sur les cannes de dossier, l’ensemble peut être re-
configuré pour obtenir une position de montage plus en avant* (décalage avant maxi-
mum de 2.5” (64 mm) - voir Figure 2B ci-dessous).
*Remarque : en position avant, les plaques de fixation doivent aussi être déposées et réinstallées
dans le bon sens – comme indiqué ci-dessous.
Les fentes dans les plaques de fixation supérieure et inférieure fournissent également
1.5“ (38 mm) d’ajustement avant et arrière relativement à la clame de canne.
Lors du choix de la position de montage du dossier MaTRx, assurez-vous de la
stabilité du fauteuil.
L’ajustement de la position avant et arrière du dossier modifie le centre de gravité
de l’utilisateur dans le fauteuil roulant. Une position reculée vers l’arrière peut
réduire sensiblement la stabilité arrière du fauteuil roulant. De la même ma-
nière, une position avancée réduit la stabilité avant du fauteuil roulant.
!NOTEZ
Plaques de fixation dans la position de
dossier la plus avancée.
Figure 2B
Avant du
fauteuil
roulant
Plaques de fixation dans la position de
dossier la plus reculée (profondeur
d’assise maximale).
Figure 2A
Avant du
fauteuil
roulant
3.0 - Avant l’installation - Important !
Configurations de la plaque de fixation :
1.5”
(38 mm) 1.5”
(38 mm)
(illustration de
l’ensemble
gauche)
TRD0247- Split Mounting Hardware Installation, Rev 4.0 (Europe)_Layout 1 20/12/2011 4:06 PM Page 9
- 9 -

4.0 Installation du matériel et du dossier MaTRx
Important ! Avant l’installation, assurez-vous que les plaques de fixation
gauche et droite sont dans le bon sens et fixées aux cannes de dossier à la
même hauteur.
Important ! Pour fonctionner efficacement et fournir un bon soutien,
tous les dossiers MaTRx doivent être centrés entre les cannes de dossier.
1Déposez la sellerie de dossier du fauteuil roulant (si applicable).
2Etablissez la configuration de profondeur d’assise souhaitée via la clame de canne/plaque
de fixation pour l’utilisateur final (as per Section 3.0).
3Dévissez les vis de l’ensemble de la clame de canne inférieure et installez les clames (avec
les supports de fixation) sans serrer sur chaque canne de dossier. (Installez des inserts plastiques
si nécessaire).
4En commençant par la canne de dossier gauche*, positionnez/faites glisser la clame de
canne inférieure à la hauteur souhaitée et serrez les vis de clame assez pour la faire tenir
en place. (Les clames peuvent être serrées à fond après l’installation du dossier et une fois
tous les réglages finaux effectués).
5A partir d’un point fixe sur le fauteuil roulant, mesurez la hauteur exacte de l’ensemble de
clame de canne installé et installez la deuxième clame de canne à la même hauteur sur la
canne de dossier droite*. Assurez-vous que les clames de cannes/plaques de fixation sont
aussi montées parallèlement les unes aux autres.
6Avec les ensembles de clames de cannes inférieurs installés, desserrez les vis de l’ensemble
de clames de cannes supérieur et installez les clames (avec les supports de fixation) sans
serrer sur chaque canne de dossier – à environ 7” (18 cm) au-dessus de l’ensemble de clames
inférieur. (Installez des inserts plastiques si nécessaire). (Les clames peuvent être serrées à
fond après l’installation du dossier MaTRx et une fois tous les réglages finaux effectués).
7Pour installer le dossier MaTRx elite sur les plaques de fixation :
Etape 1 : Faites glisser les broches de fixation inférieures du dossier MaTRx dans la fente
en haut des plaques de fixation inférieures
Etape 2 : Avec les broches inférieures en place, ajustez la hauteur de l’ensemble de clames
de cannes inférieur de manière que les broches supérieures (sur le dossier MaTRx) s’en-
clenchent dans le mécanisme de verrouillage des plaques de fixation supérieures.
8Avec le matériel de fixation divisé (ensembles clames supérieur et inférieur) correctement
ajusté, serrez à fond tout le matériel de l’ensemble de clames.
9Les broches de fixation pour le dossier MaTRx peuvent nécessiter un réglage pour s’assurer
que le dossier est parfaitement fixé au fauteuil roulant.; Pour les instructions sur l’ajustage des
broches de fixation, veuillez vous reporter au manuel d’installation fourni avec le dossier
MaTRx Series.
*Remarque : reportez-vous à la Figure 3.0 pour confirmer la bonne orientation de la
plaque de fixation.
Instructions d’installation:
TRD0247- Split Mounting Hardware Installation, Rev 4.0 (Europe)_Layout 1 20/12/2011 4:06 PM Page 10
- 10 -

4.0 Installation du matériel et du dossier MaTRx
Important ! les ensembles gauche & droit de plaque de fixation illustrés
ci-dessous sont définis à partir d’une position assise dans le fauteuil roulant
(ex. position tournée vers l’avant).
Figure 3.0
Profil du matériel de fixation divisée (ensembles gauche et droit)
Plaques de fixation gauches
Plaques de fixation gauches Plaques de fixation droites
Plaques de fixation droites
TRD0247- Split Mounting Hardware Installation, Rev 4.0 (Europe)_Layout 1 20/12/2011 4:06 PM Page 11
- 11 -

Inhaltsverzeichnis
1.0 Benötigte Werkzeuge
2.0 Montagesatz für Anbauteile
3.0 Vor der Montage– Wichtig!
4.0 Befestigungsteile und Befestigung der MaTRx Rückenlehne
Schraubenschlüssel (22 mm): (enthalten)
Torx-Schlüssel (T25): (enthalten)
Inbusschlüssel (2 mm): (enthalten)
Universalmesser/Schere
Kreuzschlitzschraubendreher
Metermaß/Lineal
1.0– Benötigte Werkzeuge
DE
TRD0247- Split Mounting Hardware Installation, Rev 4.0 (Europe)_Layout 1 20/12/2011 4:06 PM Page 12
- 12 -

2.0– Montagesatz für Anbauteile
Die Teile für das getrennte Befestigen wurden konzipiert, um das Montieren unserer MaTRx
Series Rückenlehnen von Rollstühlen zu ermöglichen, wenn eine Querstrebe zwischen den
hinteren Gestängen des Rollstuhls befestigt ist. Die Teile für das getrennte Befestigen sind einfach
zu bedienen und bieten ein breites Spektrum an Justiermöglichkeiten. Die Einschränkungen, wie
sie bei unseren Standardbefestigungsteilen bestanden, treten hier nicht auf.
Hinweis: Die Teile für das getrennte Befestigen werden nicht für die Verwendung mit den MaTRx-
PB Heavy Duty Rückenlehnen empfohlen.
Übersichtsdarstellung für die Teile für das getrennte Befestigen
Abbildung 1.0
(Hinweis: Abgebildet ist das rechte System)
ARTIKELNR. STCK.
TEILENR. BESCHREIBUNG
1 1 TRX1893 SPERRFEDER, HÜLSE
2 1 TRX1894 SPERRFEDER, RECHTS
3 1 TRX4418 BODENPLATTE, RT
4 1 TRX5182 SPERRE
5 1 TRX6107 SPERRVERRIEGELUNG, METRISCH
6 1 TRX6286 HINTERER SPLIT-RAHMEN OBERE MONTAGEPLATTE, RT, METRISCH
7 2 TRX6287 HINTERE SPLIT-KLEMME, METRISCH
8 2 TRX6288 SPLIT-KLEMME, METRISCH
9 2 TRH0101 0,63-cm (¼”)-UNTERLEGSCHEIBE, FLACH, SAE, BZ
10 4 TRH0143
0,7 cm (0,281“) x 0,95 cm (3/8“) AD x 0,08 cm (0,031“) TH FLACHE UNTERLEGSCHEI
BE, BZ
11 2 TRH0259 M6 STOPPMUTTER, BZ
12 1 TRH0678 M4-0,7 x 10 mm TORX-HALBRUNDKOPFSCHRAUBE, LEGIERTER STAHL, BZ
13 2 TRH0679 M4-0,7 x 6 mm SECHSKANTFESTSTELLSCHRAUBE, LEGIERTER STAHL, BZ
14 4 TRH0680 M6-1,0 x 22 mm TORX-ZYLINDERSCHRAUBEN, LEGIERTER STAHL, BZ
15 1 TRH0686 M4-0,7 x 10 mm TORX-FLACHKOPFMASCHINENSCHRAUBE, STAHL, BZ
16 1 TRH0687 M6-1,0 x 16 mm TORX-KNOPFKOPFSCHRAUBE, LEGIERTER STAHL, BZ
17 n.a. REF TRF0001 SPEZIFIKATIONSBEZUG, SCHWARZ VERZINKT
HINWEISE:
1. n.a. = nicht abgebildet
2. WÄHREND DER MONTAGE GEWINDEKLEBER MITTLERER STÄRKE (BLAU) AUFTRAGEN
3. TEILE SCHWARZ VERZINKT– SIEHE SPEZIFIKATIONSBEZUG (ARTIKEL 17)
SCHRAUBE
SCHLIESST
BÜNDIG MIT DER
OBERFLÄCHE AB
TRD0247- Split Mounting Hardware Installation, Rev 4.0 (Europe)_Layout 1 20/12/2011 4:06 PM Page 13
- 13 -

SITZTIEFE (vodere/hintere Justierung):
Die Montagesätze für Gestängeklemmen können in der vorderen oder hinteren Position an
den hinteren Gestängen befestigt werden. Die Montagesätze für Gestängeklemmen werden für
die hintere Montagekonfiguration geliefert. Siehe Abbildung 2A unten. Das vergrößert die
Sitztiefe des Rollstuhles (bis maximal 64 mm (2,5”), hinterer Versatz).
Durch Umdrehen der Gestängeklemmen an den hinteren Gestängen kann der Montagesatz so
konfiguriert werden, dass eine höhere Rückenstellung gewährleistet ist* (bis zu maximal 64 mm
(2,5”), vorderer Versatz, siehe Abbildung 2B unten).
*Hinweis: Die vordere Position dient auch zum Entfernen und erneuten Anbringen der Befestigungs-
platten in der richtigen Ausrichtung. Siehe Angaben unten.
Die Schlitze in den oberen und unteren Befestigungsplatten sind außerdem für eine Längsein-
stellung von 38 mm (1,5”) in Abhängigkeit von der Klemme am Gestänge ausgelegt.
Stellen Sie bei der Einstellung der Montageposition der MaTRx Rückenlehne sicher,
dass die Stabilität des Rollstuhls nicht beeinträchtigt wird.
Die Justierung der vorderen und der hinteren Position der Rückenlehne wirkt sich
auf den Schwerpunkt des Benutzers im Rollstuhl aus. Eine nach hinten geneigte
Rückenstellung kann die hintere Stabilität des Rollstuhls erheblich beeinträchti-
gen. Dementsprechend kann eine nach vorne geneigte Rückenstellung die vordere
Stabilität des Rollstuhls beeinträchtigen.
!BITTE BEACHTEN
Befestigungsplatten in vorderster
Rückenstellung
Abbildung 2B
Vorderseite
des Rollstuhls
Befestigungsplatten in hinterster
Rückenstellung (maximale Sitztiefe)
Abbildung 2A
Vorderseite
des Rollstuhls
3.0– Vor der Montage – Wichtig!
Konfigurationen der Befestigungsplatte:
38 mm
(1,5”)
38 mm
(1.5”)
(Abgebildet
ist das linke
System.)
TRD0247- Split Mounting Hardware Installation, Rev 4.0 (Europe)_Layout 1 20/12/2011 4:06 PM Page 14
- 14 -

4.0 Befestigungsteile und Befestigung der MaTRx Rückenlehne
Wichtig! Stellen Sie vor der Befestigung sicher, dass die linke und rechte
Befestigungsplatte richtig ausgerichtet und in der gleichen Höhe am hinteren
Gestänge befestigt sind.
Wichtig! Damit die MaTRx Rückenlehnen optimal funktionieren und ord-
nungsgemäß Unterstützung bieten können, müssen sie in der Mitte zwischen
den hinteren Gestängen angebracht werden.
1Entfernen Sie die Rückenpolster (sofern vorhanden).
2Richten Sie die gewünschte Sitztiefen-Konfiguration des Endbenutzers mit der Gestänge-
klemme/der Befestigungsplatte ein (wie in Abschnitt 3.0 beschrieben).
3Lockern Sie die Schrauben an der unteren Gestängeklemme, und montieren Sie die Klemmen
(mit der Halterung) lose auf jedem hinteren Gestänge. (Montieren Sie ggf. den Plastikeinsatz.)
4Beginnen Sie mit dem linken* hinteren Gestänge, positionieren/schieben Sie die untere
Gestängeklemme auf die gewünschte Höhe, und ziehen Sie die Klemmschrauben so fest,
dass die Klemme nicht verrutschen kann. (Die Klemmen können erst festgezogen werden,
nachdem die Rückenlehne montiert ist und alle Einstellungen vorgenommen wurden).
5Messen Sie die exakte Höhe der montierten Gestängeklemme von einem festen Punkt auf
dem Rollstuhl, und montieren Sie dann die zweite Gestängeklemme auf der gleichen Höhe
am rechten* hinteren Gestänge. Stellen Sie sicher, dass die Gestängeklemen/Befestigungs
platten parallel zueinander montiert sind.
6Die untere Gestängeklemme ist montiert. Lockern Sie nun die Schrauben an der oberen
Gestängeklemme, und installieren Sie die Klemmen (mit Halterung) ca. 18 cm (7”) über
dem unteren Klemmensystem lose auf beiden hinteren Gestängen. (Montieren Sie ggf. den
Plastikeinsatz.)). (Die Klemmen können erst festgezogen werden, nachdem die MaTRx
Rückenlehne montiert ist und alle Einstellungen vorgenommen wurden.)
7Montieren der MaTRx-PB elite Rückenlehne an den Befestigungsplatten:
Schritt 1: Schieben Sie die unteren Befestigungsstifte von der MaTRx Rückenlehne in die
Kerbe oben an den unteren Befestigungsplatten.
Schritt 2: Die unteren Stifte sind nun positioniert. Justieren Sie jetzt die Höhe der oberen
Gestängeklemmen, sodass die oberen Stifte (an der MaTRx Rückenlehne) in den Sperr-
mechanismus der oberen Befestigungsplatten einrasten.
8Wenn die Teile für das getrennte Befestigen (oberes und unteres Klemmensystem) richtig
justiert sind, ziehen Sie alle Befestigungsteile des Klemmensystems fest.
9Die Befestigungsstifte für die MaTRx Rückenlehne müssen u.U. noch justiert werden, damit
die Rückenlehne richtig sitzt/am Rollstuhl befestigt ist. Anweisungen zum Justieren der Befes-
tigungsstifte finden Sie im Montagehandbuch zur MaTRx Series Rückenlehne.
*Hinweis: Überprüfen Sie anhand von Abbildung 3.0 die richtige Ausrichtung der
Befestigungsplatte.
Anweisungen zur Befestigung:
TRD0247- Split Mounting Hardware Installation, Rev 4.0 (Europe)_Layout 1 20/12/2011 4:06 PM Page 15
- 15 -

4.0 Befestigungsteile und Befestigung der MaTRx Rückenlehne
Wichtig! Die Montagesätze für die Montage auf der linken und rechten
Seite unten entsprechen der bei einer sitzenden Position im Rollstuhl (d.h.
der Benutzer schaut nach vorne).
Abbildung 3.0
Die Teile für das getrennte Befestigen im Profil (Montagesätze
für linke und rechte Seite)
Befestigungsplatten links
Befestigungsplatten links Befestigungsplatten rechts Befestigungsplatten rechts
TRD0247- Split Mounting Hardware Installation, Rev 4.0 (Europe)_Layout 1 20/12/2011 4:06 PM Page 16
- 16 -

Indice
1.0 Utensili necessari
2.0 Contenuto del kit di elementi di montaggio
3.0 Prima dell’installazione – Importante!
4.0 Installazione della elementi di montaggio e dello schienale
MaTRx
Chiave fissa (22 mm): (in dotazione)
Chiave Torx (T25): (in dotazione)
Chiave esagonale (2 mm): (in dotazione)
Coltellino multiuso/forbici
Cacciavite Phillips
Metro a nastro/righello
1.0 - Utensili necessari
IT
TRD0247- Split Mounting Hardware Installation, Rev 4.0 (Europe)_Layout 1 20/12/2011 4:06 PM Page 17
- 17 -

2.0 - Contenuto del kit di elementi di montaggio
Gli elementi di montaggio a intaglio sono stati progettati unicamente per essere montati
sui nostri schienali per carrozzine della serie MaTRx quando una barra di irrigidimento
viene installata tra i tubi dello schienale della carrozzina. La facilità di utilizzo degli elementi
di montaggio a intaglio mantiene alto il livello di adattabilità, eliminando efficacemente
eventuali problemi d’interferenza sperimentati con i nostri elementi di montaggio standard.
Nota: Gli elementi di montaggio a intaglio non sono raccomandati per essere utilizzati con gli
schienali per uso intensivo MaTRx-PB).
Illustrazione panoramica degli elementi di montaggio a intaglio
Figura 1.0
(Nota: Gruppo destro mostrato)
CODICE ARTICOLO Q.TÀ CODICE PRODOTTO DESCRIZIONE
1 1 TRX1893 MOLLA DI CHIUSURA, MANICOTTO
2 1 TRX1894 MOLLA DI CHIUSURA, DESTRA
3 1 TRX4418 PIASTRA INFERIORE, DX
4 1 TRX5182 CHIUSURA
5 1 TRX6107 FERMO DI CHIUSURA, METRICO
6 1 TRX6286 P
IASTRA DI FISSAGGIO SUPERIORE DEL TELAIO DELLO SCHIENALE A INTAGLIO, DX, METRI
CO
7 2 TRX6287 MORSETTO A INTAGLIO DELLO SCHIENALE, METRICO
8 2 TRX6288 MORSETTO A INTAGLIO, METRICO
9 2 TRH0101 RONDELLA PIANA DA ¼ DI POLLICE, SAE, ZN
10 4 TRH0143 RONDELLA PIANA 0,281” x 3/8” DE x 0,031” DI SPESSORE, ZN
11 2 TRH0259 DADO M6 NYLON AUTOBLOCCANTE, ZN
12 1 TRH0678 VITE M4 A TAPPO TORX A TESTA BOMBATA DA 0,7 x 10 mm, ACCIAIO LEGATO, ZN
13 2 TRH0679 VITE M4 PER KIT A INSERTI ESAGONALI DA 0,7 x 6 mm, ACCIAIO LEGATO, ZN
14 4 TRH0680 VITE M4 A INSERTO TORX DA 1,0 x 22 mm, ACCIAIO LEGATO, ZN
15 1 TRH0686 VITE M4 PER METALLI TORX A TESTA FRESATA DA 0,7 x 10 mm, ACCIAIO LEGATO, ZN
16 1 TRH0687 VITE M6 TORX A TESTA TONDA DA 1,0 x 16 mm, ACCIAIO LEGATO, ZN
17 N/S RIF TRF0001 SPECIFICA DI RIFERIMENTO, ZINCO NERO
NOTE:
1. N/S = NON ILLUSTRATO
2. APPLICARE IL FRENAFILETTI MEDIO (BLU) DURANTE IL MONTAGGIO
3. ELEMENTI DI MONTAGGIO INDICATI CON FINITURA ZINCATA NERA – VEDI RIFERIMENTO SPECIFICA
(ARTICOLO 17)
ESTREMITÀ DELLA
VITE A FILO CON LA
SUPERFICIE
TRD0247- Split Mounting Hardware Installation, Rev 4.0 (Europe)_Layout 1 20/12/2011 4:06 PM Page 18
- 18 -

PROFONDITÀ SEDILE (regolazione in avanti/indietro):
I kit di morsetti per tubi possono essere montati in una posizione in avanti o indietro
sui tubi dello schienale. I gruppi di morsetti per tubi vengono inviati nella configurazione
di montaggio indietro - vedi figura 2A di seguito. Questo massimizza la profondità
del sedile sul sedile della carrozzina (fino ad uno scarto posteriore massimo di 2,5
pollici (64 mm).
Invertendo i morsetti del tubo sui tubi dello schienale, il gruppo può essere riconfigurato
per dare una posizione di montaggio più avanzata * (fino ad uno scarto anteriore
massimo di 2,5 pollici (64 mm) - vedere figura 2B di seguito).
*Nota: nella posizione in avanti, le piastre di fissaggio devono essere rimosse e reinstallate con
l’orientamento corretto - come indicato di seguito.
Le fessure nelle piastre di fissaggio superiore e inferiore inoltre permettono una re-
golazione di 1,5 pollici (38 mm) di in avanti e indietro rispetto al morsetto del tubo.
Nello stabilire la posizione di montaggio per Io schienale MaTRx, assicurarsi che
la stabilità della carrozzina non sia compromessa.
La regolazione della posizione dello schienale (avanti e indietro) altera il baricentro
dell’utilizzatore nella carrozzina. Una posizione dello schienale eccessivamente
reclinata all’indietro può ridurre significativamente la stabilità posteriore della
carrozzina. Allo stesso modo, una posizione dello schienale eccessivamente in
avanti riduce la stabilità anteriore della carrozzina.
!NOTA BENE
Piastre di fissaggio dello schienale in
posizione di massimo avanzamento.
Figura 2B
Lato anteriore
della carrozzina
Piastre di fissaggio dello schienale in
posizione di massimo arretramento
(massima profondità del sedile).
Figura 2A
Lato anteriore
della carrozzina
3.0 - Prima dell’installazione – Importante!
Configurazioni della piastra di fissaggio:
1,5”
(38 mm)
1,5”
(38 mm)
(Gruppo sinistro
mostrato)
TRD0247- Split Mounting Hardware Installation, Rev 4.0 (Europe)_Layout 1 20/12/2011 4:06 PM Page 19
- 19 -

4.0 Installazione della viteria e dello schienale MaTRx
Importante! Prima dell’installazione, assicurarsi che le piastre di fissaggio
sinistra e destra siano orientate correttamente e fissate ai tubi dello schienale
alla stessa altezza.
Importante! Per funzionare in modo efficace e fornire un adeguato sup-
porto, tutti gli schienali MaTRx devono essere centrati tra i tubi dello schienale.
1Rimuovere il tessuto di rivestimento dello schienale della carrozzina (se presente).
2Stabilire la configurazione desiderata di profondità del sedile del morsetto del sedile/
della piastra di fissaggio per l’utilizzatore finale (come indicato nella Sezione 3.0).
3Allentare le viti sul gruppo dei morsetti dei tubi inferiore e installare senza serrare i
morsetti (con staffe di fissaggio) su ogni tubo dello schienale. (Installare gli inserti in
plastica, se necessario).
4Partendo dal tubo dello schienale sinistro*, posizionare / far scorrere il morsetto del
tubo inferiore all’altezza desiderata e serrare sufficientemente le viti dei morsetti per
tenerli in posizione. (I morsetti possono essere completamente serrati dopo l’installa-
zione dello schienale e dopo tutte le eventuali sue regolazioni).
5Da un punto fisso sulla carrozzina misurare l’altezza esatta del gruppo del morsetto del
tubo installato, e installare il secondo morsetto del tubo alla stessa altezza sul tubo
dello schienale destro*. Assicurarsi che i morsetti del tubo / le piastre di fissaggio
siano inoltre montati in parallelo l’uno con l’altro.
6Con i gruppi morsetti dei tubi inferiori installati, allentare le viti sui gruppi dei morsetti
dei tubi superiori e installare serrare i morsetti (con staffe di fissaggio) su ogni tubo
dello schienale – circa 7 pollici (18 cm) sopra il gruppo dei morsetti inferiore. (Installare
gli inserti in plastica, se necessario). (I morsetti possono essere completamente serrati
dopo l’installazione dello schienale MaTRx e dopo tutte le eventuali sue regolazioni).
7Per montare lo schienale MaTRx elite sulle piastre di fissaggio:
Passaggio 1: Far scorrere i perni di fissaggio inferiori dallo schienale MaTRx nella
tacca sulla parte inferiore delle piastre di fissaggio inferiori
Passaggio 2: Con i perni inferiori in posizione, bloccare i perni di fissaggio superiori
fino ad udirne lo scatto nel meccanismo di chiusura in alto sulle piastre di fissaggio.
8Con la viteria di fissaggio a intaglio (gruppo morsetto superiore e inferiore) regolato
correttamente, serrare tutto le viti di fissaggio del morsetto.
9I perni di fissaggio per lo schienale MATRX possono richiedere una regolazione per ga-
rantire che lo schienale sia correttamente montato/assicurato alla carrozzina.; Per le
istruzioni su come regolare i perni di fissaggio, fare riferimento al manuale di
installazione fornito con gli schienali della serie MaTRx.
*Nota: Fare riferimento alla figura 3.0 per confermare il corretto ’orientamento
della piastra di montaggio.
Istruzioni per l’installazione:
TRD0247- Split Mounting Hardware Installation, Rev 4.0 (Europe)_Layout 1 20/12/2011 4:06 PM Page 20
- 20 -
