iOttie Easy One Touch Wireless 2 User manual

Easy One Touch Wireless 2
Dash & Windshield Mount · Support pour tableau de bord/pare-brise
Supporto telefono per parabrezza/cruscotto · Armaturenbrett/
Windschutzscheibenhalterungt · Montaje de tablero/parabrisas

Easy One Touch
Wireless 2
User Manual
Dash & Windshield Mount
English
French
Italian
German
Spanish
04
12
20
28
36

For optimal mounting and charging, please follow the detailed instructions
within this manual when using the Easy One Touch Wireless 2 Charging
Mount. iOttie is not liable for possible damages due to product misuse.

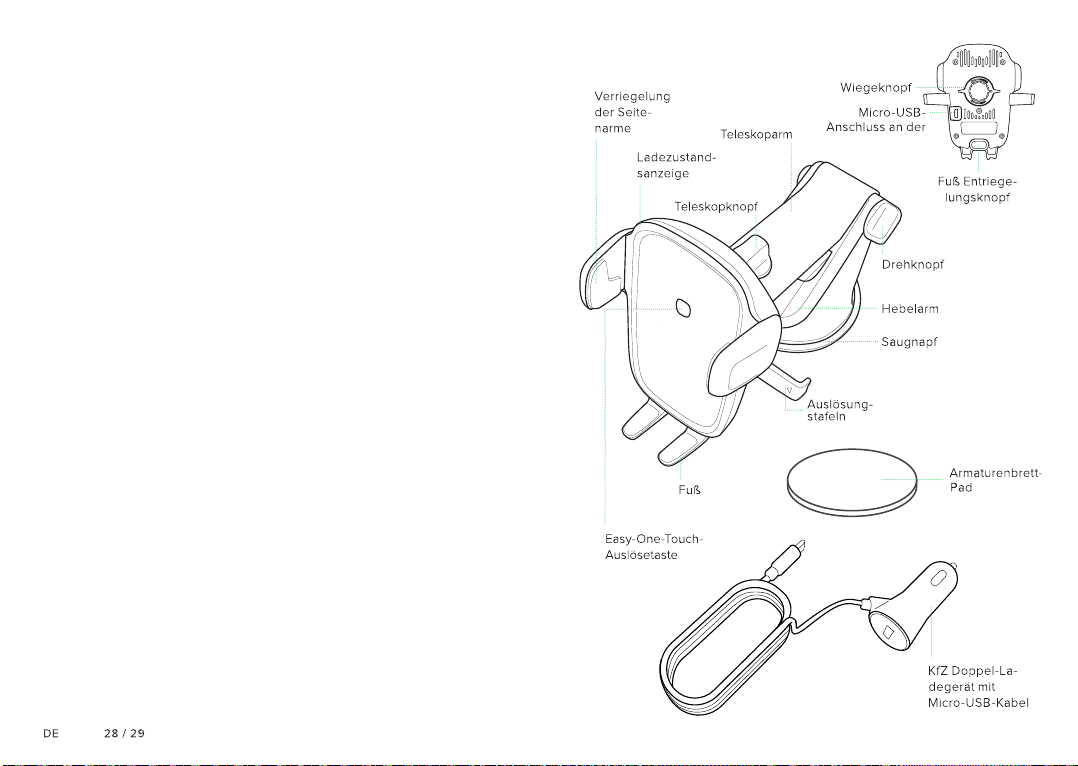

Getting Started At a Glance
Critical Information
Compatibility
The Easy One Touch Wireless 2 is compatible with all Qi-enabled
smartphones including Google, Apple, & Samsung devices.
(Wireless charging speed is dependent on phone make and model.)
Qi Wireless Charging in Vehicle
Use the included iOttie car charger and micro USB cable. If you use
a third party car charger, make sure that it is Qualcomm Quick Charge
2.0 or above.
The Easy One Touch Wireless 2’s signal may interfere with your
vehicle’s TPMS (tire pressure monitoring system). If you notice that
your TPMS light turns on, reposition the mount to prevent the signals
from interacting.
Dual Car Charger
with Micro USB Cable

The Qi receiver coil is usually located in the center area of the phone.
Check with your phone's manufacturer for Qi coil location. Below are
some examples for commonly used phones.
For optimal wireless charging, please make sure your smartphone and
mount’s Qi coils are aligned.
Qi Alignment Guide
Cradle knob
When switching between landscape
and portrait mode, loosen the cradle
knob to rotate the cradle. Tighten
the knob to lock the mount into your
desired position.
Foot release button
The foot can be adjusted to
3 dierent height settings to
accommodate dierent phone
sizes. Once setup is chosen, the
foot is designed to align with
the center of the side arms for
optimal Qi wireless charging.
Adjusting the Mount
260°
Telescopic knob
Located on top of the telescopic
arm, the knob can be loosened to
extend the arm and tightened to
secure the arm in place.
Pivot knob
Located on the side of the mount
base, you can loosen the pivot
knob to move the telescopic arm
up or down. Tighten the knob to
lock the arm into position.

1. Attach the mount cradle to the
ball joint.
2. Tighten the cradle knob.
Choose an installation method: Dashboard/Flat Surface (A) or
Windshield/Curved Glass (B).
2. Peel o the protective
film on the suction cup
and press mount firmly
onto the dashboard pad.
3. Push the locking lever
down to engage suction.
1. Peel o the film on
the dashboard pad
& stick onto the
desired installation
location.
2. Push locking lever down to
engage suction.
1. Peel o the protective film on the
suction cup and press firmly onto
the windshield.
Choose a flat location on the vehicle’s dashboard and wipe
the surface clean.
[ Option A ]
Dashboard or Flat Surface Installation
Choose a location on the windshield and wipe any dust or debris from
the surface.
[ Option B ]
Windshield or Curved Glass Installation
Connecting to Power
The Easy One Touch Wireless 2 is powered via a micro USB cable.
There is no on/o switch on the mount. Once it is plugged in, the
mount will remain on until the vehicle is turned o.
To reuse the suction cup, simply rinse under warm water and let air dry
to restore tacky suction.
We do not recommend using the dashboard pad for windshield mounting.
When removing the dashboard pad, please use caution. We recommend
removing slowly from the edge to avoid damage.

Using the Easy One Touch Mechanism
The Easy One Touch lock and release mechanism makes it simple to
mount & retrieve smartphones in seconds.
Mounting
Releasing
2. Press your device against
the Easy One Touch trigger
button. The mount’s arms
will automatically close on
contact for a secure hold.
1. Squeeze the release bars on
either side of the mount to open
the locking side arms.
Press the release bars.
The arms will open so you
can retrieve your device.
Wireless Charger Specifications
Car Charger Specifications
Charging Indicator
SOLID GREEN LIGHT Smartphone is charging.
BLINKING RED LIGHT
Smartphone is not charging.
Foreign object detected, or the
smartphone or mount is overheating.
INPUT
DC 5V/3A
DC 9V/2A
DC 12V/1.5A
OUTPUT 10W (ANDROID), 7.5W (APPLE)
CHARGING PORT MICRO USB
LENGTH 4.3"
WIDTH 2.4"
HEIGHT 4.5"
WEIGHT 3.6 oz
INPUT 12V~24V
OUTPUT
DC 5V/3A
9V/2A
12V/1.5A

Compatibilité
Compatible avec la charge rapide sans fil Apple, Google & Samsung.
Le « Easy One Touch Wireless 2 » ore une charge rapide sans fil 4
tous les smartphones compatibles avec Qi (la vitesse Qi dépend de la
marque et du modéle du téléphone).
Chargement sans fil Qi dans un véhicule
Use the included iOttie Car Charger and Micro USB Cable. If you douse
a third party car charger, use a Qualcomm Quick Charge 2.0 or
equivalent adapter to receive a wireless charge (with compatible devices).
Le signal du montage de charge sans fil de l’Easy One Touch peut
éventuellement interferer avec le système de surveillance de pression
(SSP). Si vous remarquez que le voyant SSP s’allume, veuillez essayer
d’utiliser votre assemblage dans diérents endroits afin d’éviter
l’interférence entre signaux.
Commencer
Pour un montage optimal, veuillez suivre les instructions détaillées
de ce manuel lorsque vous utilisez l’Easy one Touch Wireless 2.
iOttie n’est pas responsable des dommages éventuels causés par
une mauvaise utilisation du produit.
Information critique
Aperçu

Guide d’alignement des Qi
La bobine du récepteur Qi est généralement située dans la partie
centrale du téléphone. Consultez le fabricant de votre téléphone pour
connaître l’emplacement de la bobine Qi. Vous trouverez ci-dessous
quelques exemples de téléphones couramment utilisés.
Pour une charge sans fil optimale, assurez-vous que les bobines Qi de
votre smartphone et de votre montage sont alignées.
Bouton de dégagement au pied
Le pied peut être réglé sur 3
hauteurs diérentes pour s’adapter
à diérentes tailles de téléphone.
Une fois la configuration choisie, le
pied est conçu pour s’aligner sur le
centre des bras latéraux pour une
charge optimale sans fil Qi.
260°
Bouton téléscopique
Localisé en haut du bras
télescopique, relâcher pour
étendre le bras, et resserrer pour
sécuriser la longueur.
Bouton pivot
Localisé sur le côté de la base
de support, tourner vous permet
de pivoter le bras télescopique.
Resserrer pour sécuriser la position.
Ajustement de l’assemblage
Bouton du berceau
Lors du montage en mode
paysage, relâchez le bouton du
berceau pour faire pivoter le
support. Resserrer-le the bouton
pour verrouiller dans la position
désirée.

Installation
1. Connectez le support de
montage avec la rotule d’attelage.
Choisissez une méthode d’installation: tableau de bord/surface plane (A)
ou pare-brise/verre incurve (B).
Choisissez une zone sur une surface plane du tableau de bord du
véhicule et éliminez toute poussière ou débris de la surface.
2. Serrez le bouton du support.
2. Sélection d’un emplacement
1. Assemblage du montage
[ Option A ]
Installation sur tableau de bord ou sur surface plane
2. Retirez le film protecteur
de la ventouse puis
appuyez-la fermement
sur la surface plane du
tableau de bord.
3. Enclenchez le levier
de verrouillage vers
le bas pour mettre en
œuvre la succion.
1. Retirez le film du
tableau de bord puis
collez-le sur le lieu
d’installation désiré.
Connexion de l’alimentation
L’Easy One Touch Wireless 2 est alimenté via un câble micro-USB.
L’Easy One Touch Wireless 2 n’a pas d’interrupteur marche/arrêt.
Une fois que l’appareil est branché à la source d’alimentation, il
reste allumé.
Choisissez un emplacement sur le pare-brise et éliminez toute
poussière ou débris de la surface.
2. Enclenchez le levier de
verrouillage vers le bas pour
mettre en œuvre la succion.
[ Option B ]
Installation sur pare-brise ou installation sur verre incurvé
1. Retirez le film protecteur de
la ventouse puis appuyez-la
fermement sur le pare-brise.
Pour réutiliser la ventouse, rincez-la simplement à l’eau chaude et
laissez-la sécher à l’air afin de rétablir l’aspiration.
Il n’est pas recommandé d’utiliser le disque du tableau de bord pour le
montage au pare-brise.
Lorsque vous retirez le tableau de bord, faites attention, nous vous
recommandons de le retirer lentement à partir du bord pour éviter
tout dommage.

Utilisation du mécanisme
Easy One Touch
Le mécanisme de verrouillage et de dégagement Easy One Touch
facilite le montage et le retrait rapide des smartphones.
Libération
2. Appuyez votre appareil contre
le bouton d’enclenchement
Easy One Touch. Les bras
de montage se fermeront
automatiquement au contact et
maintiendront l’appareil au
cours de la conduite.
Appuyez sur les bras de
verrouillages latéraux avec une
main et récupérez l’appareil.
Montage
1. Appuyez sur les bras de
verrouillage latéraux.
Spécifications pour un chargeur sans fil
ÉNTREE
DC 5V/3A
DC 9V/2A
DC 12V/1.5A
SORTIE 10W (ANDROID), 7.5W (APPLE)
PORT DE CHARGE MICRO USB
LONGUEUR 4.3"
LARGEUR 2.4"
HAUTEUR 4.5"
POIDS 3.6 oz
Spécifications pour un chargeur de voiture
ÉNTREE 12V~24V
SORTIE
Indicateur de charge
LUMIÈRE VERTE
CONTINUE Chargement du téléphone intelligent.
LUMIÈRE ROUGE
CLIGNOTANTE
Le téléphone intelligent est hors
de charge.
Un objet étranger a été détecté ou
bien il y a surchaue du support ou
du téléphone intelligent.
DC 5V/3A
9V/2A
12V/1.5A

Compatibilità
Compatibili per ricarica veloce wireless con Google, Apple & Samsung.
Easy One Touch Wireless 2 permette una ricarica wireless veloce di
tutti gli smartphone con tecnologia Qi (la velocita Qi dipende dalla
marca e dal modello di telefono).
Caricabatteria Wireless Qi per auto
Utilizzare il caricabatteria per auto e il cavo Micro USB di iOttie in
dotazione. Se si utilizza un caricabatteria per auto di terzi, utilizzare un
Qualcomm Quick Charge 2.0 o un adattatore equivalente per ricevere
una ricarica wireless (con dispositivi compatibili).
TIl segnale del supporto di ricarica wireless Easy One Touch potrebbe
interferire con il TPMS (il sistema di monitoraggio della pressione).
Se noti che la luce del tuo TPMS si accende, prova a utilizzare il supporto
in posizioni diverse per eviatre che i segnali interferiscano l’uno con l’altro.
Per un montaggio ottimale, si prega di seguire le istruzioni
dettagliate all’interno di questo manuale cuando si usa il
Easy One Touch Wireless 2. iOttie non è responsabile per
eventuali danni causati da un uso improprio del prodotto.
Informazioni critiche

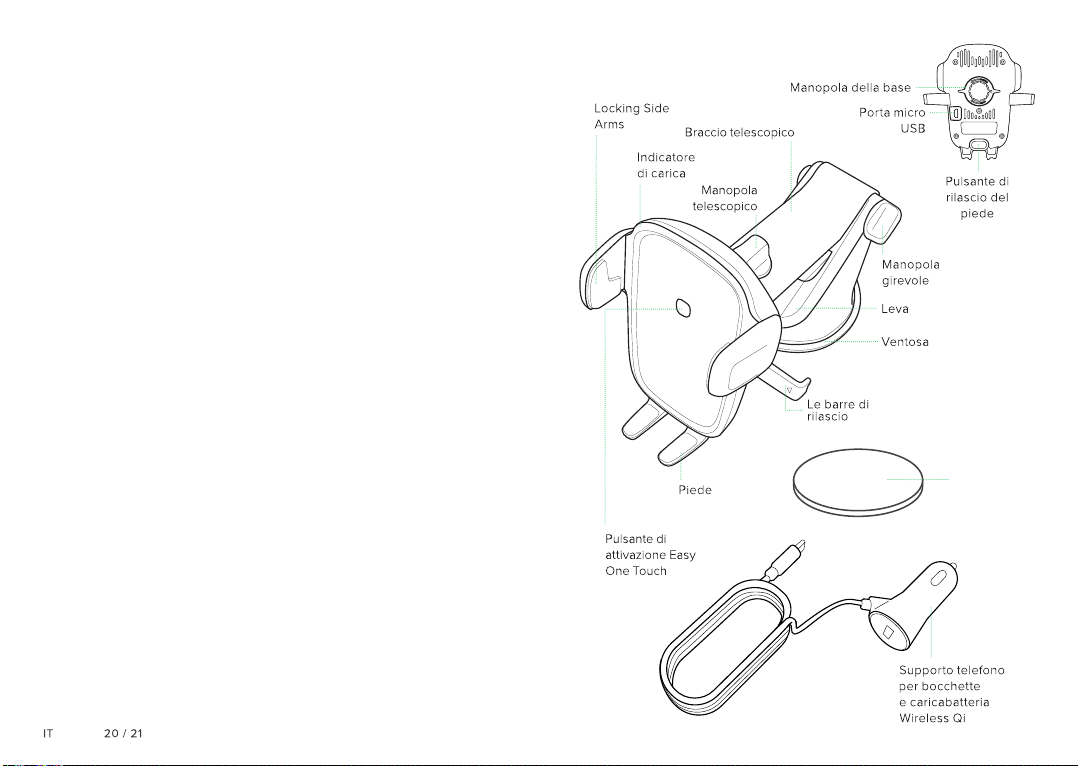

Iniziamo A prima vista
Cuscinetto
del pannello
di controllo

La bobina del ricevitore del Qi si trova di solito nella parte centrale del
telefono. Verifica con il produttore del telefono la posizione della bobina
Qi. Di seguito sono riportati alcuni esempi dei telefoni più usati.
Guida di allineamento della Qi
Per una ricarica wireless ottimale, assicurarsi che lo smartphone e le
bobine Qi montate siano allineate.
Regolazione del Supporto
260°
Pulsante di rilascio del piede
Il piedino può essere regolato su
3 diverse altezze per adattarsi alle
diverse dimensioni del telefono,
una volta scelta la configurazione, il
piedino è progettato per allinearsi
con il centro dei bracci laterali per
una ricarica Qi Wireless ottimale.
Manopola telescopico
Situato sulla parte superiore del
braccio telescopico, allentare per
estendere il braccio e stringere per
allacciare la distanza.
Manopola girevole
Situato sul lato della base del
supporto, la rotazione si lascia
di ruotare il braccio telescopico.
Stringere per allacciare la posizione.
Manopola della base
Per montare in modalità orizzontale,
allentare la manopola della base
per ruotare la base. Stringere per
bloccare nella posizione desiderata.

Installazione
1. Collegare la base del supporto
con il giunto sferico.
Scegliere un metodo di installazione: Cruscotto/superficie piana (A)
o parabrezza/vetro curvo (B).
Scegliere un’area su una superficie piana sul curscotto del veicolo e
asciugare la polvere o i detriti dalla superficie.
2. Stringere la manopola
della base.
2. La scelta d’una posizione
1. Il montaggio del supporto
[ Opzione A ]
Installazione su cruscotto/superficie piana
Scegliere una posizione sul parabrezzo e asciugare la polvere o i
detriti dalla superficie.
2. Premere la leva di bloccaggio
verso il basso per attivare
l’aspirazione.
[ Opzione B ]
L’Instalazione sul parabrezza o vetro curvo
2. Staccare la pellicolo
protettiva sulla ventosa
e premere saldamente il
supporto sul cruscotto.
3. Premere la leva di
bloccaggio verso il
basso per attivare
l’aspirazione.
1. Staccare il film sul
cruscotto e attaccarlo
sul luogo di installazione
desiderato.
1. Staccare la pellicolo protettiva sulla
ventosa e premere saldamente il
supporto sul parabrezza.
Collegamento di energia
Per riutilizzare la ventosa, semplicemente sciacquare sotto l’acqua
calda e lasciare asciugare all’aria per rendere la ventosa nuovamente
appiccicosa.
Si sconsiglia l’uso del tappetino per cruscotto durante il montaggio
sul parabrezza.
Si prega di fare attenzione durante la rimozione del tappetino
per cruscotto, si consiglia dirimuoverlo lentamente dal bordo per
evitare danni.
Il Easy One Touch Wireless 2 non ha un interruttore on/o.
Una volta collegato il dispositivo alla fonte di alimentazione,
rimarrà acceso.

Utilizzo del meccanismo
Easy One Touch
Il meccanismo di blocco e rilascio Easy One Touch semplifica il
montaggio e il recupero degli smartphone in pochi secondi.
Il montaggio
Il Rilascio
2. Premere il dispositivo contro
il pulsante di attivazione
Easy One Touch. I bracci del
supporto chiuderanno
automaticamente al contatto e
terranno il dispositivo durante
il viaggio.
1. Premere i bracci laterali
di bloccaggio.
Premere i bracci laterali di
bloccaggio con una mano e
recuperare il dispositivo.
Specifiche del Caricatore Wireless
INGRESSO
DC 5V/3A
DC 9V/2A
DC 12V/1.5A
PRODUZIONE 10W (ANDROID), 7.5W (APPLE)
PORTA DEL CARICATORE MICRO USB
LUNGHEZZA 4.3"
LARGHEZZA 2.4"
ALTEZZ A 4.5"
PESO 3.6 oz
Specifiche del Caricatore per la Macchina
INGRESSO 12V~24V
PRODUZIONE
Indicatore di Carica
LUCE VERDE FISSA Telefono in carica
LUCE ROSSA
LAMPEGGIANTE
Telefono non in carica.
Oggetto estraneo rilevato o
surriscaldamento del supporto o
smartphone.
DC 5V/3A
9V/2A
12V/1.5A

Kritische Information
Befolgen Sie für einen optimalen Einbau die detaillierten Anweisungen
in diesem Handbuch, wenn Sie das Easy One Touch Wireless 2
verwenden. iOttie haftet nicht für mögliche Schäden, die auf Grund einer
unsachgemäßen Verwendung des Produkts entstehen.
Kompatibilität
Kompatibel mit Google, Apple und Samsung kabellosen Schnellladern.
Das Easy One Touch Wireless 2 bietet kabelloses Schnellladen fur alle
Qi-fahigen Smartphones (die Qi-Geschwindigkeit hangt von der Marke
und dem Modell des Telefons ab).
Aufladen im Fahrzeug mit Qi Wireless
Verwenden Sie das mitgelieferte iOttie-Autoladegerät und das Micro-
USB-Kabel. Wenn Sie ein Autoladegerät eines Drittanbieters verwenden
sollten, verwenden Sie bitte einen Qualcomm Schnelllader 2.0 oder einen
gleichwertigen Adapter, um eine drahtlose Ladung zu empfangen (mit
kompatiblen Geräten).
Das Signal der kabellosen Ladestation von Easy One Touch kann das
TPMS (das Drucküberwachungssystem) stören. Wenn Sie bemerken,
dass Ihre TPMS-Anzeige aufleuchtet, versuchen Sie bitte, Ihre Halterung
an verschiedenen Orten zu verwenden, um zu vermeiden, dass die
Signale sich gegenseitig stören.
Erste Schritte Auf einen Blick

Die Qi-Empfängerspule befindet sich in der Regel im mittleren Bereich
des Telefons. Informieren Sie sich beim Hersteller Ihres Mobiltelefons
über die Position der Qi-Spule. Nachfolgend finden Sie einige Beispiele
für häufig verwendete Mobiltelefone.
Stellen Sie für ein optimales drahtloses Laden sicher, dass die Qi-
Spulen Ihres Smartphones und der Halterung ausgerichtet sind.
260°
Einstellung der Halterung
Wiegeknopf
Wenn Sie im Querformat montieren,
lösen Sie die Wiege, um sie zu
drehen. Ziehen Sie sie fest, um die
gewünschte Position festzulegen.
Fuß Entriegelungsknopf
Der Fuß kann auf 3 verschiedene
Höheneinstellungen eingestellt
werden, um verschiedenen
Telefongrößen Rechnung zu tragen.
Sobald die Einstellung ausgewählt
ist, ist der Fuß so ausgelegt, dass er
zur Mitte der Seitenarme ausgerichtet
ist, um ein optimales Aufladen mit Qi
Wireless zu ermöglichen.
Teleskopknopf
Sich auf dem Teleskoparm
befindend, lockern Sie den Arm und
ziehen Sie ihn fest, um den Abstand
zu sichern.
Drehknopf
An der Seite der Montagesockel
gelegen, durch Drehen können
Sie den Teleskoparm schwenken.
Ziehen Sie in fester Position fest.
Qi-Ausrichtungshilfe

Installation
1. Verbinden Sie die Montagehalterung
mit dem Kugelgelenk.
Wählen Sie eine Installationsmethode: Armaturenbrett / flache
Oberfläche (A) oder Windschutzscheibe / gebogenes Glas (B).
Wählen Sie einen Bereich auf einer flachen Oberfläche auf dem
Armaturenbrett des Fahrzeugs und wischen Sie Staub oder Schmutz
von der Oberfläche ab.
2. Ziehen Sie den
Wiegeknopf fest.
2. Auswahl des Ortes
1. Montage der Halterung
[ Option A ]
Installation von Armaturenbrett oder flacher Oberfläche
Wählen Sie einen Ort an der Windschutzscheibe und wischen Sie
Staub oder Schmutz von der Oberfläche ab.
2. Drücken Sie den Verriegelungshebel
nach unten, um die Absaugung zu
aktivieren.
[ Option B ]
Windschutzscheibeninstallation oder gebogene Glasinstallation
2. Ziehen Sie den
Schutzfilm vom Saugnapf
ab und drücken Sie die
Halterung fest auf das
Armaturenbrett-Pad.
3. Drücken Sie den
Verriegelungshebel
nach unten, um
die Absaugung zu
aktivieren.
1. Ziehen Sie den Film
vom Armaturenbrett-
Pad ab und kleben
Sie den gewünschten
Installationsort fest.
1. Ziehen Sie den Schutzfilm vom
Saugnapf ab und drücken
Sie die Halterung fest auf die
Windschutzscheibe.
Anschließen der Stromversorgung
Um den Saugnapf wiederzuverwenden, spülen Sie ihn einfach unter
warmem Wasser ab und lassen Sie ihn an der Luft trocknen, um die
haftende Saugfähigkeit wiederherzustellen.
Ein Verwenden der Armaturenbrett-Unterlage auf der Windschutzscheibe
wird nicht empfohlen.
Beim Entfernen der Armaturenbrett-Unterlage ist Vorsicht geboten.
Wir empfehlen ein langsames Entfernen vom Rand aus, um Schäden
zu vermeiden.
Das Easy One Touch Wireless 2 wird über ein Micro-USB-Kabel mit
Strom versorgt. Easy One Touch Wireless verfügt nicht über einen Ein-/
Ausschalter. Sobald das Gerät an die Stromquelle angeschlossen ist,
bleibt es eingeschaltet.

Verwenden von Easy-One-Touch
Mechanismus
Mit dem Easy-One-Touch-Verriegelungs- und Freigabemechanismus
können Sie Ihr Smartphone in Sekundenschnelle montieren und abholen.
Einbau
Freigabe
2. Drücken Sie Ihr Gerät
gegen die Easy-One-Touch-
Auslösetaste. Die Arme der
Halterung schließen sich bei
Berührung automatisch und
halten das Gerät während
der Fahrt.
1. Drücken Sie die
Verriegelungsseitenarme ein.
Drücken Sie die
Verriegelungsseitenarme mit
einer Hand und holen Sie das
Gerät ab.
Drahtloses Ladegerät-Spezifikationen
EINGABE
DC 5V/3A
DC 9V/2A
DC 12V/1.5A
AUSGABE 10W (ANDROID), 7.5W (APPLE)
LADEANSCHLUSS MICRO USB
LÄNGE 4.3"
BREITE 2.4"
HÖHE 4.5"
GEWICHT 3.6 oz
Auto-Ladegerät-Spezifikationen
EINGABE 12V~24V
AUSGABE
DC 5V/3A
9V/2A
12V/1.5A
Ladezustandsanzeige
KONSTANTES GRÜNES
LICHT Smartphone wird aufgeladen.
BLINKENDES ROTES
LICHT
Smartphone wird nicht aufgeladen.
Fremdkörper erkannt oder Über-
hitzung der Halterung oder des
Smartphones.

Información importante
Para conseguir un fijación ideal, siga atentamente las instrucciones
que se incluyen en este manual al usar el Easy One Touch Wireless 2.
iOttie no es responsable por posibles daños debidos al uso incorrecto
del producto.
Compatibilidad
Compatible con carga inalambrica de Google, Apple y Samsung.
El Easy One Touch Wireless 2 ofrece carga rapida inalambrica para
todos los teléfonos inteligentes habilitados para carga Qi (la velocidad
de Qi depende de la marca y modelo del teléfono).
Carga inalámbrica Qi en el vehículo
Utilice el iOttie Car Charger y el cable micro USB incluidos. Si usa un
cargador de vehículo móvil de terceros, use un Qualcomm Quick Charge
2.0 o un adaptador equivalente para recibir una carga inalámbrica (con
dispositivos compatibles).
La señal de carga inalámbrica del Easy One Touch podría llegar a interferir
con su TPMS (el sistema de monitoreo de presión). Si nota que su luz de
TPMS se enciende, por favor intente usar su soporte en otro lugar para
evitar que las señales interfieran unas con otras.
Empezando De un vistazo

La bobina del receptor Qi generalmente se encuentra en el área
central del teléfono. Verifique con el fabricante de su teléfono la
ubicación de la bobina Qi. A continuación, algunos ejemplos de
teléfonos de uso común.
Para una carga inalámbrica óptima, por favor, asegúrese que
su teléfono y el receptor Qi de la montura están perfectamente
alineados.
Guía de alineación de Qi Ajuste del soporte
Botón de liberación del pie
El pie se puede ajustar a 3
configuraciones de altura diferentes
para adaptarse a diferentes tamaños
de teléfono, una vez que se elige la
configuración, el pie está diseñado
para alinearse con el centro de los
brazos laterales para una carga
inalámbrica Qi óptima.
260°
Perilla del pivote
Use la perilla ubicada en un
lado de la base del soporte,
al aflojarla se puede mover
el brazo extensible. Apriétela
para fijar la posición.
Perilla del brazo retráctil
Use la perilla ubicada en la parte
superior del brazo extensible,
aflóiela para extender el brazo y
apriétela para fijar su longitud.
Perilla de la horquilla
Cuando lo instale en modo
horizontal, afloje la perilla para girar
la horquilla. Apriétela para fijarla en
la posición deseada.
