Ivoclar Vivadent Ivomat IP3 User manual

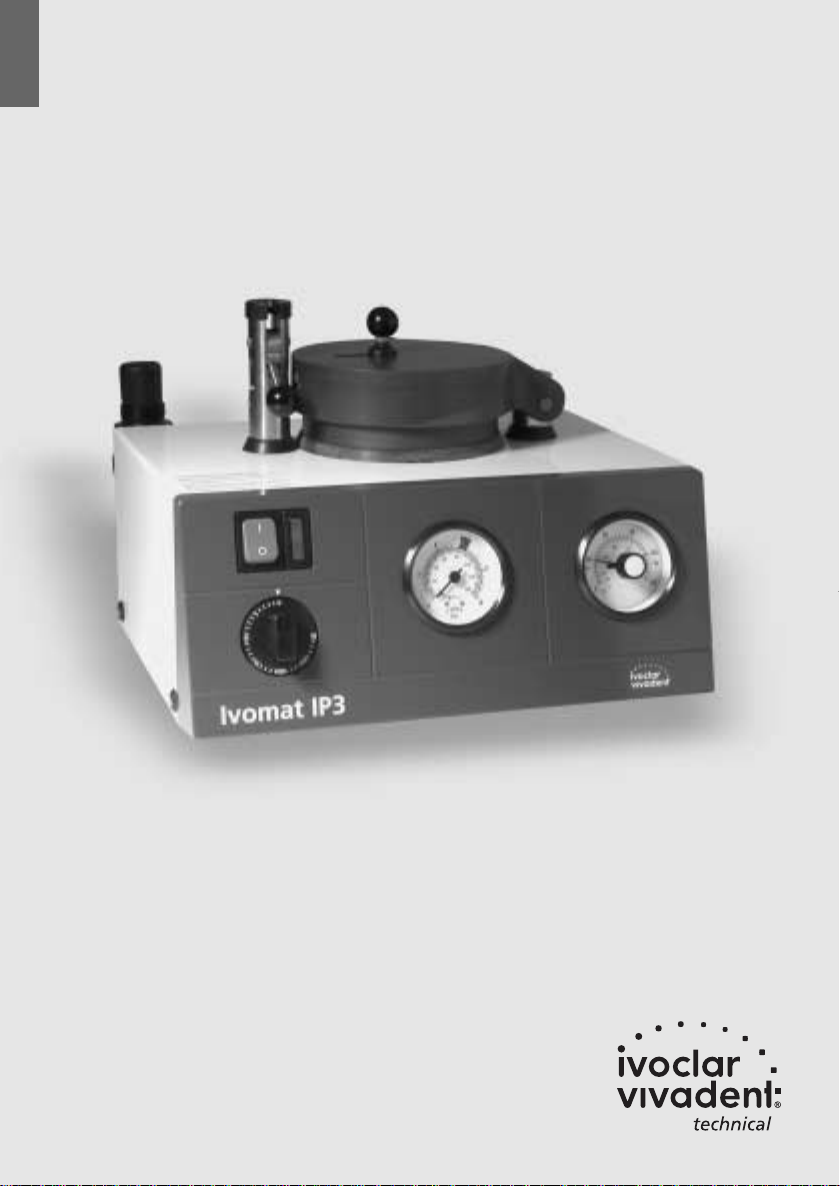

Ivomat IP3
Operating Instructions
Bedienungsanleitung
Mode d’emploi
Istruzioni d’uso
Instrucciones de uso
Instruções de Uso
IvomatIP3-5sp-sb.qxd 01.07.2005 16:12 Uhr Seite 1

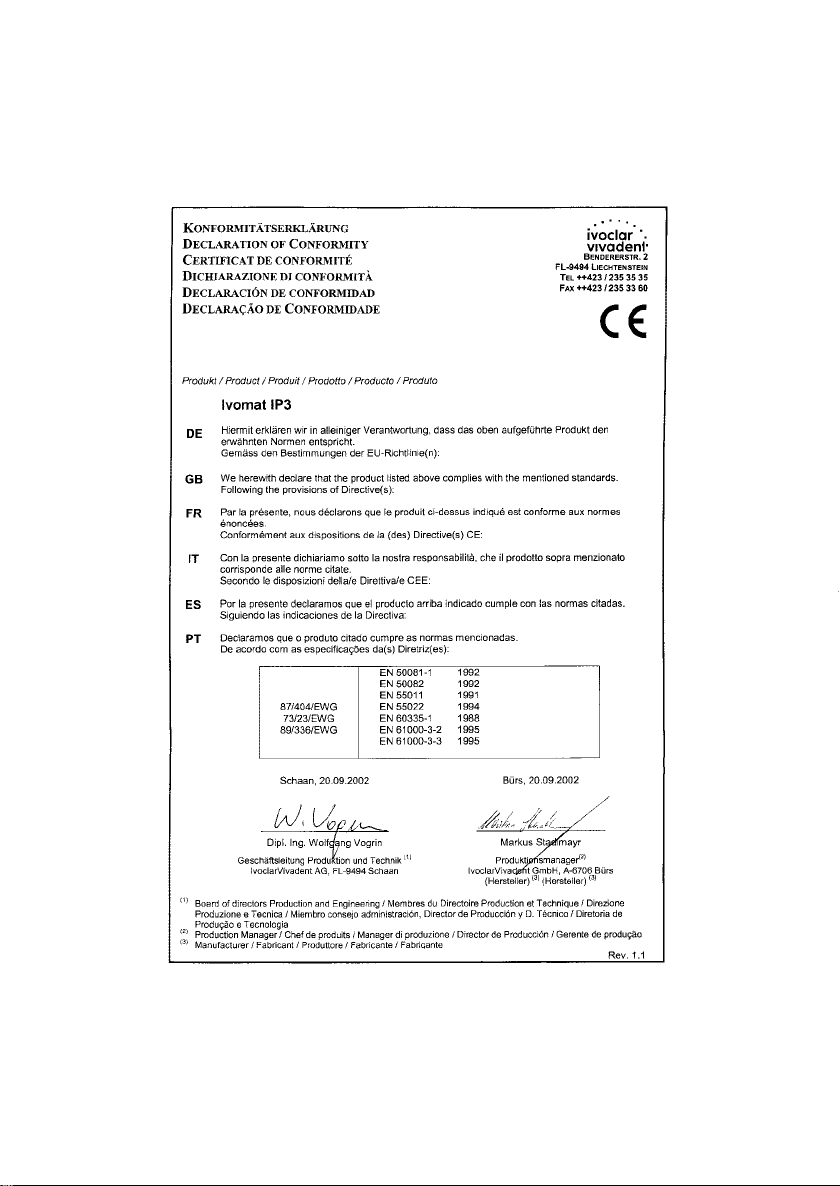

2
IvomatIP3-5sp-sb.qxd 01.07.2005 16:12 Uhr Seite 2

3
English
Ivomat IP3
Table of Contents
1. Introduction / Signs and Symbols
1.1 Preface
1.2 Introduction
1.3 Signs and Symbols
2. Safety First
2.1 Indications
2.2. Health and safety instructions
3. Product Description
3.1 Components
3.2 Functional description
3.3 Hazardous areas and safety equipment
4. Installation
4.1 Unpacking and checking the contents
4.2 Selecting the location
4.3 Connections
4.4 Connecting the return water canister
5. Start-Up
5.1 Switching on/off
5.2 Filling in water
6. Operation
6.1 Placing the objects and starting the program
6.2 End of the program and removing the objects
7. Maintenance, Cleaning, and Diagnosis
7.1 Monitoring and maintenance
7.2 Cleaning
7.3 Maintenance
8. What If …
8.1 Power failure
8.2 Repair
8.3 Technical malfunctions
9. Product Specifications
9.1 Delivery form
9.2 Technical data
9.3 Acceptable operating conditions
9.4 Acceptable transportation conditions
IvomatIP3-5sp-sb.qxd 01.07.2005 16:12 Uhr Seite 3

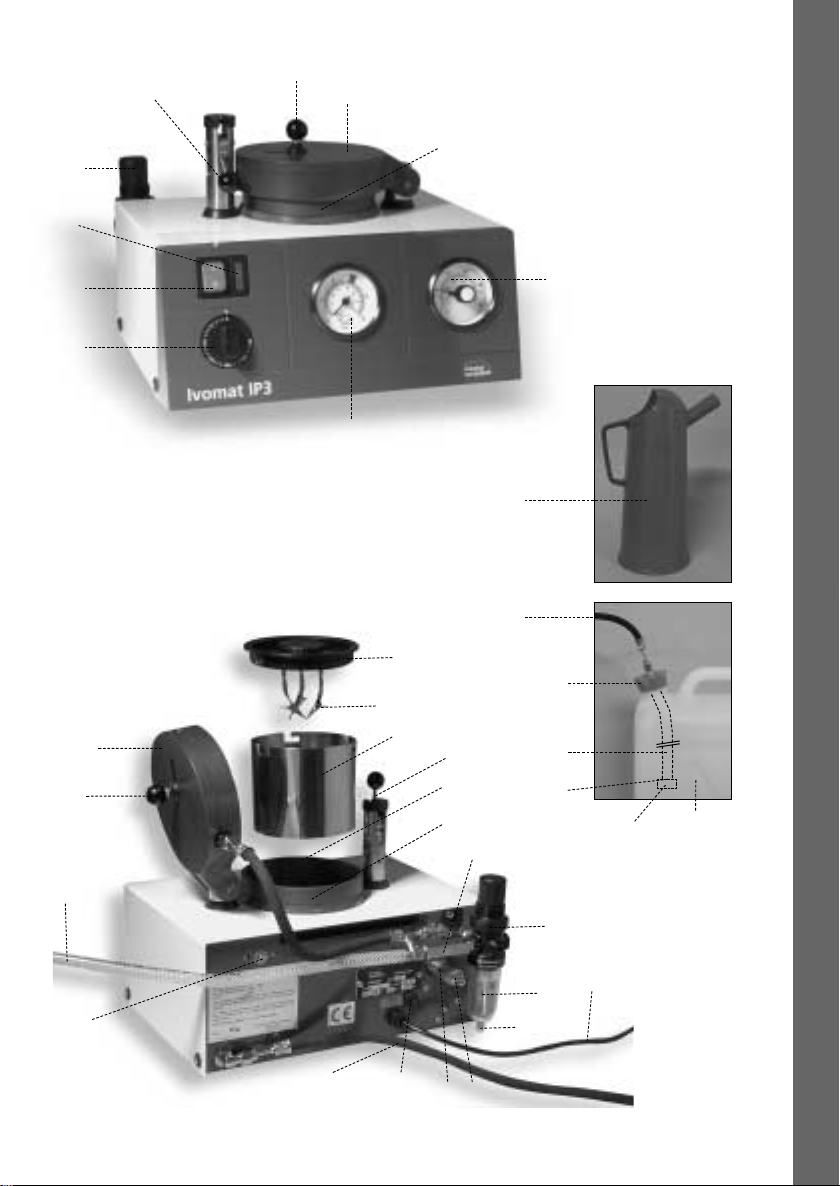

List of Parts
1) Air filter control
1a) Sight glass
1b) Release button
2) Safety lever
3) Bold knob
4) Pressure chamber lid
5) Pressure chamber
6) Thermostat
7) Manometer
8) Timer
9) Mains switch
10) Pilot lamp
11) Non-return valve
12) Compressed air hose
13) Power cord
14) Fuse cap
15) Fuse
16) Safety valve
17) Reset button
18) Water drain hose
19) Canister cap
20) Return water canister
21) Canister hose
22) Sealing washer for sound absorber
23) Sound absorber
24) Collar
25) Air hole
26) Collar screw
27) Polymerization container lid
28) Alligator clips
29) Polymerization container
30) Replenishing cup
4
IvomatIP3-5sp-sb.qxd 01.07.2005 16:12 Uhr Seite 4

5
English
24
3
5
6
7
8
9
12
1
10
17
18 14,15 16
11
13
1
1a
28
27
3
4
5
5a
2
29
1b
16a
30
18
19
21
22
23 20
IvomatIP3-5sp-sb.qxd 01.07.2005 16:12 Uhr Seite 5

1.1 Preface
Dear Customer,
Thank you for having purchased the IVOMAT IP3. This
apparatus is a technically advanced product. Please read
these Operating Instructions carefully and use the
IVOMAT IP3 according to the instructions. Should you
have any further questions, please contact your dealer
or Ivoclar Vivadent directly.
1.2 Introduction
Apparatus: IVOMAT IP3
Target group: Dental professionals
The IVOMAT IP3 is suitable for the polymerization of
dental resins. The Operating Instructions ensure safe,
correct, and economic use of the IVOMAT IP3. They are
divided into several, clearly structured chapters. This
should enable you to locate specific topics quickly and
easily.
To inform you about risks, dangers, important
information, and contraindications, these Instructions
contain corresponding signs/symbols to mark important
paragraphs.
We recommend keeping the Instructions in a safe place
near the apparatus to have immediate access to the
information if necessary.
Should you lose the Operating Instructions, extra copies
can be ordered at a normal fee from your local Ivoclar
Vivadent Service Center.
1.3 Signs and symbols
The signs and symbols in these Operating Instructions
facilitate the finding of important points and have the
following meanings:
In the Operating Instructions
Risks and dangers
Information
Contraindication
On the apparatus
Alternating current
On
Off
6
1. Introduction / Signs and Symbols
O
IvomatIP3-5sp-sb.qxd 01.07.2005 16:12 Uhr Seite 6

This chapter is especially important for individuals who
work with the IVOMAT IP3 or who have to carry out
maintenance or repair work. This chapter must be read
and the corresponding instructions followed.
2.1 Indications
The IVOMAT IP3 has been especially developed for the
polymerization of dental resins and materials and should
be used for these purposes only.
Uses other than the ones stipulated are contraindicated.
The manufacturer does not assume any liability for
damage resulting from misuse. The user is solely
responsible for any risk resulting from failure to observe
these instructions.
Further instructions to assure proper use of the furnace:
– The instructions, regulations, and notes in these
Operating Instructions must be observed.
– The apparatus must be operated under the indicated
environmental and operating conditions
(see Chapter 9)
– The IVOMAT IP3 must be properly maintained.

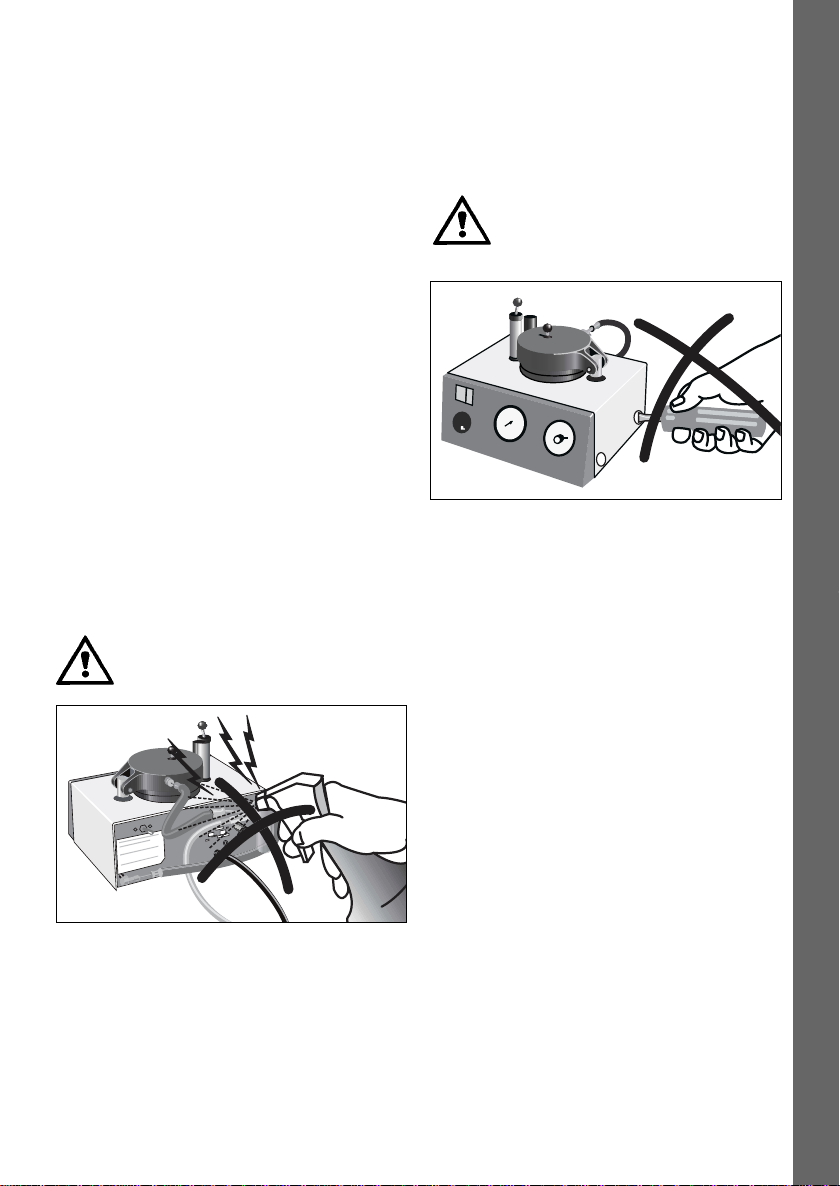

2.2.1
Risks and dangers
Make sure that no liquids or other foreign objects enter
the air vents, since this may result in an electrical shock.
2.2.2
Risks and dangers
The housing must not be opened while it is connected to
the power supply, since there is a risk of electrical shock.
The connection cover may only be opened by a qualified
service center.
7
English
2. Safety First
IvomatIP3-5sp-sb.qxd 01.07.2005 16:12 Uhr Seite 7

3.1 Components
The IVOMAT IP3 consists of the following components:
– Apparatus with air filter control
– Non-return valve
– 1.5 m compressed air hose
– 1.2 m water drain hose with canister cap
– Canister hose with sound absorber; polymerization
container in pressure chamber, and 3 object clips
secured to removable lid
– 1 return water container
– 1 replenishing cup
Special accessories
– IVOMAT refill container type IN 1
– Wallfixator
3.2 Functional description
The pressure chamber is equipped with a heater.
In this way, the water can be heated to the temperature
required for the corresponding material.
The pressure chamber is impinged with compressed air
to achieve optimum homogeneity of the material. The
polymerization time can be set by means of the timer.
3.3 Hazardous areas and safety equipment
Description of the hazardous areas:
4.1 Unpacking and checking the contents
Remove the apparatus from its packaging and check for
possible transportation damage. We recommend keeping
the original packaging for future transportation
purposes. Use only the original packaging for
transportation.
Do not carry the IVOMAT IP3 by means of
the power cord. Support the bottom of the
IVOMAT IP3 with both hands to carry it.
4.2 Selecting the location
Place the apparatus on a flat table using the rubber feet.
Make sure that the apparatus is not placed in the
immediate vicinity of heaters or other sources of heat.
Furthermore, protect the apparatus from direct sunlight.
4.3 Connections
Make sure the voltage indicated on the rating plate
complies with the local power supply. If this is not the
case, the apparatus must not be connected.
Connecting the compressed air hose
Make sure that the hose is properly connected.
Power connection
Make sure that the power cord does not touch any parts
of the apparatus that become hot during use.
The electrical installations of the room where
the apparatus is located must comply with
the national regulations and IEC standards.
8
3. Product Description 4. Installation
Hazardous area Type of risk
Safety holder Electrical shock
Air vents Electrical shock
Description of the safety equipment
Safety equipment Protective effect
Protective conductor Protection from electrical shock
IP44 (system of protection) Protection from electrical shock
Protective thermal switch Protects the IVOMAT IP3
from overheating
IvomatIP3-5sp-sb.qxd 01.07.2005 16:12 Uhr Seite 8

4.4 Connecting the return water canister
– Fill return water canister (20) to a depth of 3–5 cm.
– Insert the canister hose into the canister and screw
cap on (19).
– Put the canister on the floor in a suitable place.
– Lift the safety lever (2) and engage. Push the bolt to
the right using the knob (3) and lift the lid (4) of the
vessel.
– Remove protective insert used during transportation.
5.1 Switching on / off
Take the polymerization container (29) with lid (27) out
of the pressure chamber. Switch on main (9) (0 to I). The
pilot lamp (10) will light up when the apparatus is ready
for use.
The apparatus may be kept ready for use
throughout the day (mains switch on I), but the
pressure chamber lid (4) should remain either
unbolted or open after each use.
5.2 Filling in water
Fill the pressure chamber with water.
– Maximum filling height: up to the market groove in
the chamber
– Minimum filling height: objects to be polymerized
must be completely under water
9
English
5. Start-up
IvomatIP3-5sp-sb.qxd 01.07.2005 16:12 Uhr Seite 9

6.1 Placing the objects and starting the program
– Remove the lid (27) from the polymerization contains.
Secure the objects to be polymerized on the alligator
clips (28).
– Slowly insert the polymerization container with lid and
objects, or models held by the Wallfixator, into the
pressure chamber.
– Close chamber lid (4). Bolt the chamber by sliding the
knob (3) to the left. Press safety lever down until it
audibly clicks into place.
– Set polymerization thermostat (6). Move the red
indicator to the desired temperature.
The program automatically begins, once the timer
is set. Note: For times under 5 minutes, first turn
the timer to approximately 10 minutes, then
immediately turn it back to the desired time.
(If required, the time may be returned to zero during the
automatic program in progress. The time may also be
prolonged or shortened.)
– Automatic program:
• The manometer (7) indicates the rise in pressure
(check to make sure that the required operating
pressure has been reached by the time the selected
temperature has been achieved.
• The water in the pressure chamber is heated.
The black indicator on the thermostat registers the
current temperature.
• Once the desired temperature is reached, the set
polymerization time begins (timer countdown).
• After the polymerization time, the water is ejected
from the pressure chamber and flows into the canister.
At the same time, the pressure is released (indicated
on the manometer).
10
6. Operation
Chamber lid
Thermostat (°C)
Timer
Manometer
IvomatIP3-5sp-sb.qxd 01.07.2005 16:12 Uhr Seite 10

6.2 End of the program and removing the objects
– Opening the pressure chamber lid:
Do not lift the safety lever before the
manometer needle is at zero and the
black thermostat indicator has fallen
below 110 °C (230 °F). (Any residual
pressure is blown off against the chamber
lid.) The lid can then be safely unbolted by
pushing the knob to the right and the
chamber lid opened.
– Removing the polymerized objects:
Remove the polymerization container
including the lid from the pressure
chamber and allow it to cool for a few
minutes before removing the polymerized
objects. Cooling too quickly may result in
stress within the resin materials.
– Use softened water (not distilled) or
water 4–9° hard (70–160 ppm/°
US = 5-12° Brit.) (Ph 7–8/20 °C).
If tape water of more than 9° hard (16° Fr)
is used, special care must be given to
maintenance and cleaning or
decalcification (see decalcification,
page 11).
– Make sure that no wax enters the
pressure chamber.
– Set the polymerization time only after
bolting the pressure chamber lid.
– Caution: Do not touch hot parts of
the apparatus during use.
For safety reasons, disconnect power
cord for all cleaning and maintenance
procedures.
7.1 Monitoring and maintenance
Keep pressure chamber sealing rim (5a) and sealing ring
clean and undamaged. If using water as prescribed in
point IV, remove the perforated plate and clean the
pressure chamber, heater, outflow filter, and outflow
system at least every three months. (Remove any wax
residue using a suitable wax solvent.)
7.2 Cleaning
Dust the IVOMAT IP3 from time to time. Use, for
example, a vacuum cleaner with a cleaning brush for
that purpose.
Parts Cleaning material
Housing Cloth
Pressure chamber Deliming agent
7.3 Maintenance
Please observe the relevant accident control
regulations and other accepted rules regarding
safety and industrial medicine. The connection
cover, which is marked with the rating plate below
may only be opened by a qualified service
technician and with the power disconnected.
Decalcification
If hard tap water of more than 9° (160 ppm/°US = 5–12°
Brit.) is used, the apparatus must be regularly checked,
according to use about once a week, for possible
calcareous deposits on the heating element. For that
purpose, the perforated plate must be removed from the
pressure chamber.
If there is a visible chalky deposit on the heating
element, the device must be cleaned using a deliming
agent as follows: (customary deliming agents used for
coffee makers, boilers, etc. can be used).
11
English
7. Maintenance, Cleaning,
and Diagnosis
IvomatIP3-5sp-sb.qxd 01.07.2005 16:12 Uhr Seite 11

– Fill the pressure chamber with approx. 0.5 l water and
dissolve the amount of deliming agent recommended
in the corresponding instructions for use.
– Close and bolt the pressure chamber lid.
– Set the thermostat to 80 °C and the timer to
5 minutes.
– Once the program is completed, open the lid and
check the cleaning results.
– Remove any large, loose particles from the chamber.
– If necessary, repeat the procedure until the heating
element and pressure chamber are clean.
– After decalcifying, repeat the procedure with fresh
water to rinse the pressure chamber and the outflow
system. (Once the operating pressure is reached, the
program can be interrupted by setting the timer to 0)
– Empty the return water canister and rinse with fresh
water.
Deliming agents are caustic and toxic.
Avoid contact with skin and eyes. In case
of accidental contact, rinse with copious
amounts of fresh water.
Condensation accumulated in the sight glass (1a) can be
drained off by pushing the release button (1b).
At three-months intervals, unscrew the canister cap (19)
and clean (clear) the small air hole (25) of the canister
hose (21). Access to the hole (25) is gained by loosening
the screw (26) and removing the collar (24).
8.1 Power failure or blown fuse
– In the event of a power failure, the automatic program
is interrupted. Once the power supply returns, the
program will automatically continue.
– To take the objects out of the pressure chamber
during prolonged power failures, proceed as described
under 3a.
– If the fuse (15) of the apparatus is defective, open the
fuse cap and replace the fuse.
If problems arise, which are not mentioned in the
table below, please contact our Customer Service
Department.
8.2 Repair
Repairs may only be carried out by a certified Ivoclar
Vivadent Service Center. Please contact our Customer
Service Department.
12
8. What If …
IvomatIP3-5sp-sb.qxd 01.07.2005 16:12 Uhr Seite 12

13
8.3 Technical malfunctions
Error or malfunction
1. Objects not fully cured, even though
the program ran normally (Timer
has run to "0", manometer shows
"0").
2. Program fails to continue after
polymerization time has been set.
3. Automatic program has stopped
too soon (Timer has not run to "0",
manometer indicates pressure).
4. Pressure falls abnormally slowly
after the end of the program.
(Manometer shows "0", timer has
run to "0". Polymerization
temperature has been reached.
Possible causes
– Too little water in the
pressure chamber, or
– temperature too low, or
– time too short, or
– air pressure too low
Chamber lid not properly closed
and bolted.
No or far to little water in the
pressure chamber (excess heat
protection of the heater
engaged).
Heater and overheating sensor
in the chamber very dirty or
calcareous.
Power failure or defective fuse.
Outflow filter in the pressure
chamber is partly blocked.
Outflow system partly blocked.
Corrective action
1a) Repeat program (polymerization) with
sufficient water, correct temperature and
time, and stipulated air pressure.
2a) Close and bolt chamber lid according
to the instructions.
3a) Disconnect power. Release pressure by
means of the safety valve. Turn air knob
(16a) at the end of the safety valve (16)
counter-clockwise until the manometer
indicates "0" and the black needle on the
thermostat registers less than 90 °C/194 °F.
Open the chamber lid and allow chamber
to cool for approx. 6 min. Then, turn air
knob clockwise until it stops. Press red
reset button (17) on the back of the
apparatus.
3b) Proceed as described in 3a). Remove
perforated plate from the pressure
chamber and clean it. Clean heater with
overheating sensor and clean or delime the
chamber according to the service
recommendations.
3c) See point 7.
4a) Remove perforated plate from the
pressure chamber. Clean outflow filter,
chamber, and heater, or delime according
to the service recommendations.
4b) Clean sound absorber (23). Unscrew
water drain hose (18) from the back of the
apparatus and blow compressed air
through the hoses. Delime if necessary.
English
IvomatIP3-5sp-sb.qxd 01.07.2005 16:12 Uhr Seite 13

9.1 Delivery form
The IVOMAT IP3 consists of the following components:
– Apparatus with air filter control
– Non-return valve
– 1.5 m compressed air hose
– 1.2 m water drain hose with canister cap
– Canister hose with sound absorber; polymerization
container in pressure chamber, and 3 object clips
secured to removable lid
– 1 return water container
– 1 replenishing cup
9.2 Technical data
Power supply: Single-phase alternating current
Standard version:
– 220 V / 50 Hz
– 240 V / 50 Hz
Acceptable voltage fluctuations: +10 % to –15 %
Power consumption: 1030 W
Electrical fuses:
100–118 V: 12.5 A, slow. Diameter: 6.3 x 32 mm
220 V: 6.3 A, slow. Diameter: 5 x 20 mm
240 V: 5 A, slow. Diameter 5 x 20 mm
Compressed air:
Operating pressure (already set): approx. 6 bar = 6.10 Pa
(Tolerance: green area of the scale)
System pressure: 6 to max. 12 bar = 6 to max. 12.10 Pa
Hose with an inside diameter of 6 mm
Dimensions of the closed apparatus:
Width: 312 mm, Depth: 302 mm
Height: 220 mm
Useful dimensions of pressure chamber:
Diameter: 112 mm, height: 98 mm
Max. water capacity 0.78 dm3(Liter)
Weight: 9.75 kg
Safety information:
EN 61010, Part 1, EMC tested
9.3 Acceptable operating conditions
Acceptable temperature range
+5 °C to +40 °C (+41 °F to +104 °F)
Acceptable altitude:
The apparatus has been tested for use at altitudes of up
to 2000 m
Atmospheric pressure of 500 mbar to 1060 mbar
9.4 Acceptable transportation and storage
conditions
Acceptable temperature range
–20 °C to +55 °C (-4 °F to +131 °F)
Maximum relative humidity: 80 %
14
9. Product Specifications
IvomatIP3-5sp-sb.qxd 01.07.2005 16:12 Uhr Seite 14

15
Deutsch
Ivomat IP3
Teileverzeichnis
1. Einleitung und Zeichenerklärung
1.1 Vorwort
1.2 Einleitung
1.3 Zeichenerklärung
2. Sicherheit geht vor
2.1 Bestimmungsgemässe Verwendung
2.2 Sicherheits- und Gefahrenhinweise
3. Produktbeschreibung
3.1 Aufbau des Gerätes
3.2 Funktionsbeschreibung
3.3 Gefahrenstellen und Sicherheitseinrichtungen
4. Installation
4.1 Auspacken und Lieferumfang prüfen
4.2 Standortwahl
4.3 Anschlüsse herstellen
4.4 Rückwasser Kanister anschliessen
5. Inbetriebnahme
5.1 Ein- und Ausschalten des Gerätes
5.2 Wasser einfüllen
6. Bedienung
6.1 Bestückung und Programmstart
6.2 Programmende und Objekt entnehmen
7. Unterhalt, Reinigung und Diagnose
7.1 Kontroll- und Unterhaltsarbeiten
7.2 Reinigungsarbeiten
7.3 Wartungshinweise
8. Was ist, wenn …
8.1 Stromausfall
8.2 Reparaturarbeiten
8.3 Technische Störungen
9. Produktspezifikationen
9.1 Lieferform
9.2 Technische Daten
9.3 Zulässige Betriebsbedingungen
9.4 Zulässige Transportbedingungen
IvomatIP3-5sp-sb.qxd 01.07.2005 16:12 Uhr Seite 15

16
Teileverzeichnis
1) Luftfilterregler
1a) Sichtbehälter
1b) Ablassknopf
2) Nockenhebel
3) Knopf für Riegelbetätigung
4) Kesseldeckel
5) Druckkessel
5a) Druckkessel-Dichtungsrand
6) Temperaturregler
7) Manometer
8) Zeitschaltuhr
9) Netzschalter
10) Kontrollampe
11) Rückschlagventil
12) Druckluftschlauch
13) Netzkabel
14) Verschlusskappe zu Sicherung
15) Sicherung
16) Sicherheitsventil
16a) Anlüftung des Sicherheitsventils
17) Rückstellknopf
18) Abwasserschlauch
19) Kanisterdeckel
20) Rückwasserkanister
21) Kanisterschlauch
22) Dichtscheibe für Schalldämpfer
23) Schalldämpfer
24) Ring
25) Belüftungsbohrung
26) Schraube
27) Deckel des Polymerisationsbehälters
28) Krokodilklemme
29) Polymerisationsbehälter
30) Wasser-Einfüllgefäss
IvomatIP3-5sp-sb.qxd 01.07.2005 16:12 Uhr Seite 16

17
Deutsch
24
3
5
6
7
8
9
12
1
10
17
18 14,15 16
11
13
1
1a
28
27
3
4
5
5a
2
29
1b
16a
30
18
19
21
22
23 20
IvomatIP3-5sp-sb.qxd 01.07.2005 16:12 Uhr Seite 17

1.1 Vorwort
Sehr geehrter Kunde,
Es freut uns, dass Sie sich für den Kauf des IVOMAT IP3
entschieden haben. Bei diesem Gerät handelt es sich um
ein technisch hochstehendes Produkt. Wir bitten Sie, die
Bedienungsanleitung zu lesen und das Gerät analog der
Bedienungsanleitung in Betrieb zu nehmen. Wenn Sie
noch zusätzliche Fragen haben, wenden Sie sich bitte an
das entsprechende Depot oder direkt an Ivoclar Vivadent.
1.2 Einleitung
Zutreffendes Gerät: IVOMAT IP3
Zielgruppe: Zahntechnisches Fachpersonal
Der IVOMAT IP3 eignet sich für das Aushärten von
Dental-Kunststoffen. Die Bedienungsanleitung dient zur
sicheren, sachgerechten und wirtschaftlichen Nutzung
des IVOMAT IP3. Die Bedienungsanleitung ist in mehrere
Kapitel unterteilt, die klar gegliedert sind. Diese
Aufteilung erleichtert ein schnelles Auffinden der
gewünschten Punkte.
Um Sie schnell und übersichtlich über Gefahren, wichtige
Informationen und nicht zulässige Anwendungen
informieren zu können, werden an den Stellen
entsprechende Symbole (Piktogramme) verwendet.
Wir empfehlen Ihnen, die Bedienungsanleitung an einem
geschützten Ort in der Nähe des Gerätes aufzubewahren,
sodass jederzeit ein schneller Informationszugriff möglich
ist. Bei einem eventuellen Verlust können Sie die BA
gegen Schutzgebühr über die entsprechende Ivoclar
Vivadent Servicestelle beziehen.
1.3 Zeichenerklärung
Die Symbole in der Bedienungsanleitung erleichtern
Ihnen das Auffinden wichtiger Punkte und geben Ihnen
folgende Hinweise:
In der Bedienungsanleitung:
Gefahren mit Risiken
Informationen
Nicht zulässige Verwendungen
Auf dem Gerät:
Wechselstrom
Ein
Aus
18
1. Einleitung und Zeichenerklärung
O
IvomatIP3-5sp-sb.qxd 01.07.2005 16:12 Uhr Seite 18

Dieses Kapitel ist für alle Personen, die mit dem Gerät
arbeiten oder am Gerät Unterhalts- oder Reinigungs-
arbeiten durchführen, zwingend zu lesen. Die Hinweise
sind zu befolgen.
2.1 Bestimmungsgemässe Verwendung
Der IVOMAT IP3 ist speziell für die Aushärtung von
Dental-Kunststoffen und Materialien entwickelt worden.
Bitte verwenden Sie dieses Gerät ausschliesslich für
diesen Zweck.
Eine andere oder darüber hinausgehende Benutzung gilt
als nicht bestimmungsgemäss. Für hieraus resultierende
Schäden haftet der Hersteller nicht. Das Risiko trägt
allein der Anwender.
Zur bestimmungsgemässen Anwendung gehören zudem:
– Die Beachtung der Anweisungen, Vorschriften und
Hinweise in der vorliegenden Bedienungsanleitung
– Der Betrieb unter den vorgeschriebenen Umwelt- und
Betriebsbedingungen (siehe Kapitel 9)
– Die korrekte Instandhaltung des Gerätes
2.2.1
Gefahren und Risiken
Es dürfen keine Gegenstände oder Flüssigkeiten in die
Lüftungsschlitze gelangen. Es könnte dadurch Strom-
schlag verursacht werden.
2.2.2
Gefahren und Risiken
Das Gehäuse darf wegen Stromschlaggefahr nicht
geöffnet werden, wenn das Gerät unter Stromspannung
steht. Den Anschlussdeckel darf nur eine qualifizierte
Servicestelle öffnen.
19
2. Sicherheit geht vor
Deutsch
IvomatIP3-5sp-sb.qxd 01.07.2005 16:12 Uhr Seite 19

3.1 Aufbau des Gerätes
Der IVOMAT IP3 besteht aus folgenden Komponenten:
– Gerät mit Luftfilterregler
– Rückschlagventil
– 1,5 m Druckluft-Schlauch
– 1,2 m Abwasserschlauch mit Kanisterdeckel
– Kanisterschlauch und Schalldämpfer, im Druckkessel
eingesetztem Polymerisationsbehälter mit 3, am
abnehmbaren Deckel befestigten, Objektklemmen.
– 1 Rückwasserkanister
– 1 Wasser-Einfüllgefäss
Sonderzubehör:
– IVOMAT-Nachfüllanlage Typ IN 1
– Wallfixator
3.2 Funktionsbeschreibung
Der Druckbehälter ist mit einer Heizung versehen. Somit
kann das Wasser je nach Bedarf auf die entsprechende
Temperatur aufgeheizt werden, welche für das Material
benötigt wird. Der Drucktopf wird mit Pressluft
beaufschlagt, um eine optimale Materialhomogenität zu
erzielen. Die Aushärtedauer kann mittels dem
Zeitschalter eingestellt werden.
3.3 Gefahrenstellen und Sicherheitseinrichtungen
4.1 Auspacken und Lieferumfang prüfen
Gerät aus der Verpackung nehmen und auf eventuelle
Transportschäden überprüfen. Wir empfehlen, dass Sie
die Originalverpackung für eventuelle Versandzwecke
aufbewahren. Für den Versand verwenden Sie bitte nur
die Originalverpackung.
Tragen Sie den IVOMAT IP3 nicht am
Netzkabel. Tragen Sie den IVOMAT IP3 mit
beiden Händen am Geräte-Unterteil.
4.2 Standortwahl
Stellen Sie das Gerät mit den Gummifüssen auf eine
ebene Ablagefläche.Achten Sie darauf, dass das Gerät
nicht einer direkten Sonnenbestrahlung ausgesetzt ist.
Stellen Sie das Gerät nicht in unmittelbare Nähe von
Heizkörpern oder anderen Wärmequellen.
4.3 Anschlüsse herstellen
Typenschild mit Spannung überprüfen.
Bitte prüfen Sie, ob die auf dem Typenschild angegebene
Spannung mit derjenigen Ihres Netzes übereinstimmt.
Sollte dies nicht der Fall sein, darf das Gerät nicht
angeschlossen werden.
Druckschlauch anschliessen
Bitte prüfen Sie, ob der Schlauch einwandfrei aufgesteckt
ist
Netzanschluss herstellen
Es ist zu beachten, dass das Netzkabel nicht mit heiss
werdenden Geräteteilen in Berührung kommt.
Die elektrischen Installationen des Raumes, in
dem sich das Gerät befindet, müssen den
landesüblichen und den IEC Normen
entsprechen.
20
3. Produktbeschreibung
Bezeichnung der Gefahrenstellen
Gefahrenstelle Art der Gefährdung
Sicherheitshalter Stromschlag
Lüftungsschlitze Stromschlag
Bezeichnung der Sicherheitseinrichtungen
Sicherheitseinrichtung Schutzwirkung
Schutzleiter Schutz vor Stromschlag
IP44 (Schutzart) Schutz vor Stromschlag
Thermoschutzschalter Schützt den IVOMAT IP3 vor
Überhitzung
4. Installation
IvomatIP3-5sp-sb.qxd 01.07.2005 16:12 Uhr Seite 20
