Jøtul Loke Corten User manual

Jøtul Loke Corten
NO - Monteringsanvisning 2
SE - Monteringsanvisning 6
UK - Installation Instructions 10
FR - Manuel d’installation 14
DE - Montageanleitung 18
Jøtul Loke Corten
Manual Version P01
Manualen må oppbevares under hele produktets levetid. Manualen skall sparas under hela produktens levtid.
Theseinstructionsmustbekeptforfuturereferences.WirempfehlenIhnen,dieMontage-undBedienungsanleitung
für spätere Zwecke sorgfältig aufzubewahren..
Art. no. 50053330

2

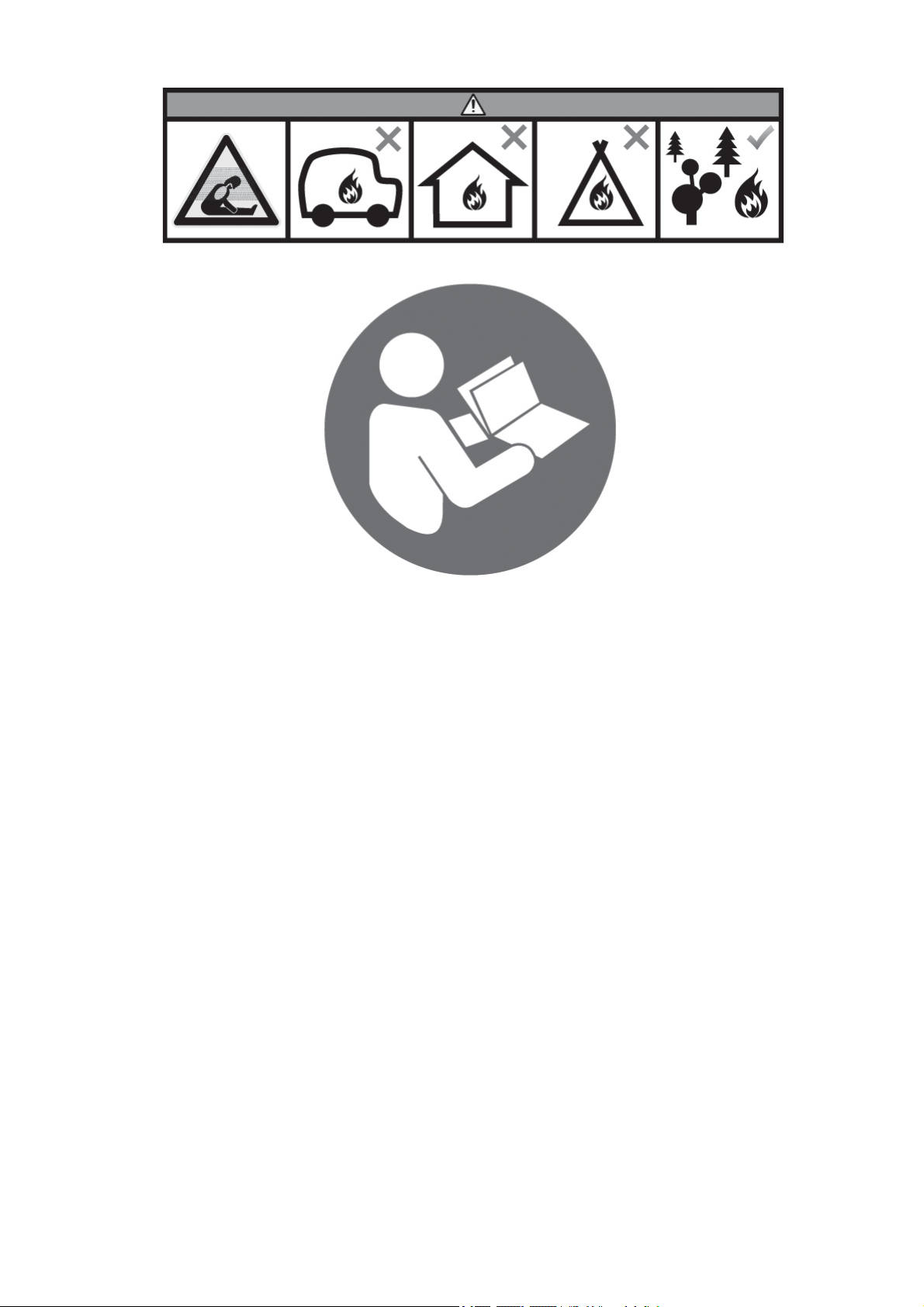

Advarsel! Peisen kan ikke brukes i lukkede eller bebodde rom som hus, telt campingvogner,
bobiler eller båter. Dette vil forårsake kullosforgiftning og fører til livsfare.
NORSK

3
NB! Monterings- og bruksanvisningen skal
oppbevares under hele produktets levetid.
Følg monteringsanvisningen som vist i fi gur 1.
• Ikke stram skruene for hardt.
Sikkerhetshensyn
Alle lokale forordninger, inklusive de som henviser til nasjonale
og europeiske standarder, skal overholdes ved installasjonen
av produktet. Ildstedet må alltid monteres i henhold til landets
gjeldende regelverk.
Plassering
• Peisen skal plasseres minimum 1,5 m fra brennbare
overfl ater og materialer til sidene.
• Peisen må plasseres på et ikke brennbart materiale så
som mur, betong, fjell eller stein.
• Peisen kan ikke plasseres i lukkede rom, telt. campingvogn,
båt eller innendørs.
• Peisen kan ikke plasseres under utheng eller lavthengende
grener fra trær.
• Peisen skal stå stødig, på plant og stabilt underlag. Det
kan også være lurt å avklare med naboer med hensyn til
plassering med hensyn til røyk og lukt.
Bruk av peisen
• La aldri peisen brenne ubevoktet. Vi anbefaler å ha vann
nært tilgjengelig.
• Peisen skal KUN brukes med tørr ubehandlet ved/grillkull.
• Advarsel! Bruk aldri væsker som bensin, parafi n,
rødsprit e.l. til opptenning. Du kan skade både deg
selv og produktet. Vi anbefaler å bruke Jøtul Firestarters
(opptenningsbriketter). Annet materiale kan skade peisen
og forringe levetiden.
• Medfølgende bålpanne skal brukes. Peisen skal ikke fylles
for full av ved, da dette utvikler mer varme enn den er
beregnet for.
• Flytt aldri peisen eller berør den mens den brenner. La den
også stå en tid etter bruk før den berøres. Pass ekstra på
at småbarn og dyr ikke kommer for nær peisen.
• La veden brenne ut og peisen avkjøles.
• Fjern restene av ved eller kull, da ved kan selvantenne
etter bruk. Rengjør peisen med fi lle/klut.
Værforhold:
• Pass på peisen dersom det blåser. Flammen kan brenne
ukontrollert. Er været for ustabilt, anbefales det å vente
med opptenning.
Etter fyring
Når peisen ikke er i bruk, anbefales det å oppbevare den på
et tørt sted.
Vedlikehold
Peisen er produsert i Cortenstål, som etter kort tid får et “røft”
rustbelegg på overfl aten. Rustbelegget har en beskyttende
eff ekt som gjør at peisen kan stå ute hele året. Cortenstål
benyttes også på husfasader for å få en rusten eff ekt.
NB! Rust kan renne ned på underlaget og danne fl ekker som
er vanskelige å få bort. Beskytt derfor underlaget.
NB! Peisen skal ikke overfl atebehandles.
Tekniske data:
Høyde: 148 cm
Bredde: 45 cm
Dybde: 40 cm
Vekt: 26 kg
Garanti
2 år fra kjøpsdato.
NB! Peisen vil på grunn av varmen kunne endres noe i fasong
(rette fl ater kan bli litt rundere). Dette er en naturlig endring
som følge av bruk, og gir ikke reklamsjonsrett.
NORSK

4
JØTUL LOKE CORTEN
Art. no. 50051705 Grillsett
M6 x 32 Pcs
Utepeis
12 3 4
5
6
7
8
10
9
Tilleggsutstyr Art. no. 50051706 Gnistfangersett
NORSK

5
MAX
Montering
Fig. 1
NORSK

6
SVENSKA

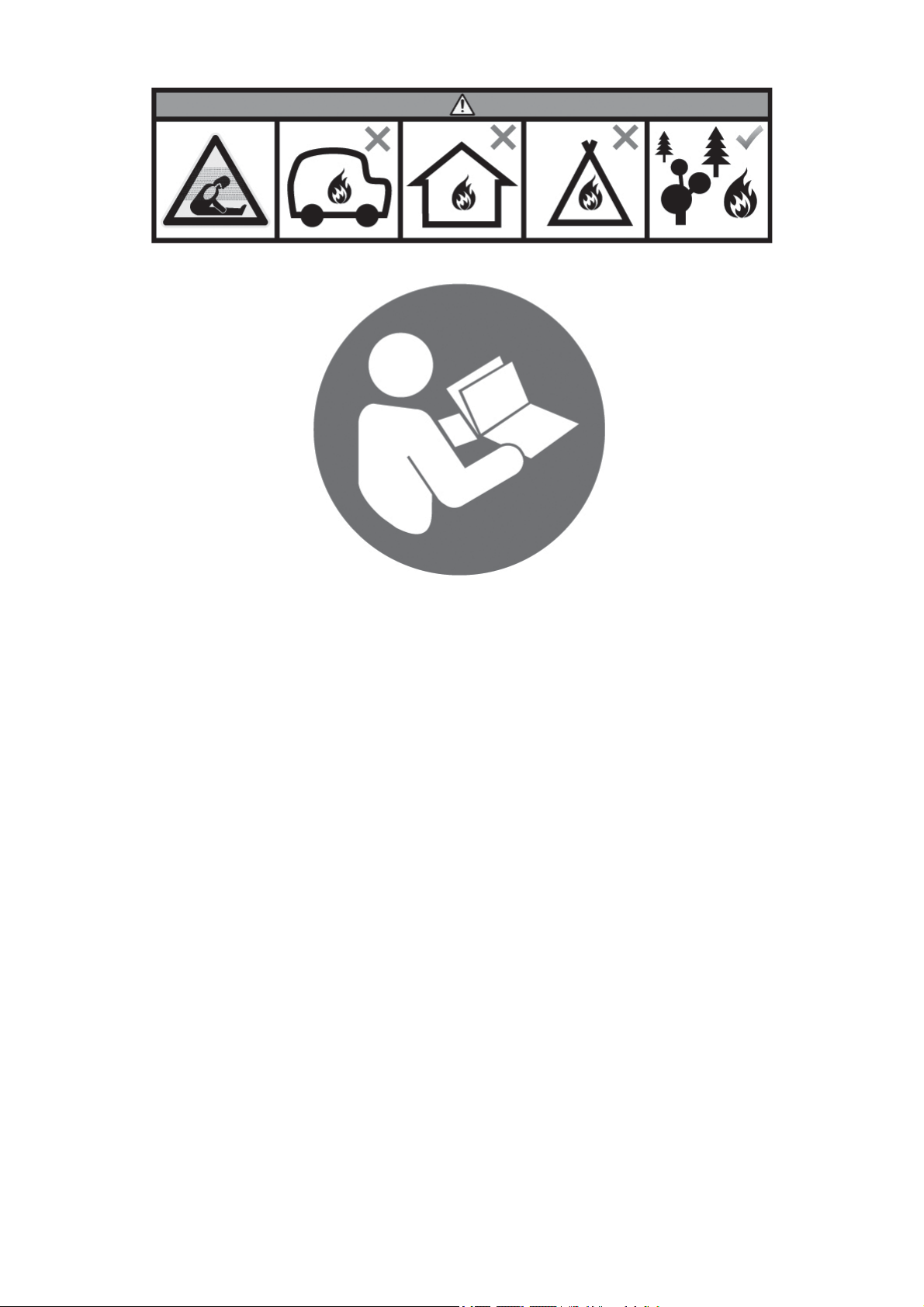

Varning! Kaminen får inte användas i slutna eller bebodda utrymmen som t.ex. tält, husvagnar,
husbilar eller båtar. Sådan användning kan orsaka kolmonoxidförgiftning som medför livsfara

7
Obs! Förvara monterings- och bruksanvisningen på säker
plats under produktens hela livslängd.
Följ monteringsanvisningen i fi gur 1.
• Dra inte åt skruvarna för hårt.
Säkerhetsanvisningar
Alla lokala föreskrifter samt gällande nationella och europeiska
standarder ska följas vid installation av produkten. Kaminen
måste alltid monteras i enlighet med gällande, nationellt
regelverk.
Placering
• Kaminen ska placeras minst 1,5 m från brännbara ytor och
material.
• Kaminen ska placeras på ett icke brännbart material som
t.ex. murverk, betong, berg eller sten.
• Kaminen får inte placeras i slutna utrymmen, tält,
husvagnar, båtar eller inomhus.
• Kaminen får inte placeras under utsprång eller lågt
hängande trädgrenar.
• Kaminen ska stå stadigt på ett plant och stabilt underlag.
Med tanke på rök och lukt kan det vid behov vara
fördelaktigt att komma överens med grannarna om
kaminens placering.
Användning av kaminen
• Lämna aldrig en tänd kamin utan uppsikt. Vi rekommenderar
att vatten hålls tillgängligt i närheten av kaminen.
• Kaminen får ENBART användas med torr och obehandlad
ved/grillkol.
• Varning! Använd inte vätskor som bensin, paraffi n, rödsprit
eller liknande för upptändning. Du kan skada både dig
själv och produkten. Vi rekommenderar Jøtul Firestarters
(tändbriketter). Annat material kan skada kaminen och
förkorta dess livslängd.
• Använd den medföljande eldpannan. Lägg inte för mycket
ved i kaminen. Annars utvecklas mer värme än kaminen
klarar.
• Flytta aldrig kaminen och vidrör den inte så länge den är
tänd. Låt den stå en stund efter användning innan du vidrör
den.
• Se speciellt till att småbarn och djur inte kommer för nära
kaminen.
• Låt veden brinna ut och kaminen svalna.
• Ta bort resterna av ved eller kol. Ved kan självantändas
efter bruk. Rengör kaminen med en trasa.
Väderförhållanden:
Håll kaminen under uppsikt om det blåser. Flamman kan
brinna okontrollerat. Om vädret är för ostabilt rekommenderar
vi att du väntar med att tända kaminen.
Efter användning
Kaminen bör förvaras på en torr plats när den inte används.
Underhåll
Kaminen är tillverkad av cortenstål som efter kort tid får en
rostbeläggning och ett rustikt utseende. Rostbeläggningen
har en skyddande eff ekt som gör att kaminen kan stå ute året
om. Cortenstål används också på husfasader för att skapa en
rostig eff ekt.
Obs! Rost kan rinna ned på underlaget och orsaka fl äckar
som är svåra att ta bort. Skydda därför underlaget.
Obs! Kaminen får inte ytbehandlas.
Tekniska data:
Höjd: 148 cm
Bredd: 45 cm
Djup: 40 cm
Vikt: 26 kg
Garanti
2 år från inköpsdatum.
Obs! Värmen kan göra att kaminens form ändras något (raka
ytor kan bli lite rundare). Detta är en naturlig förändring som
uppstår under användning och medför ingen reklamationsrätt.
SVENSKA

8
Tillval
JØTUL LOKE CORTEN
Art. no. 50051705 Grillgaller Art. no. 50051706 Set för Gnistfångare
M6 x 32 Pcs
Utomhuskamin
12 3 4
5
6
7
8
10
9
SVENSKA

9
MAX
Montering
Fig. 1
SVENSKA

10
Warning! The fi replace must not be used inside confi ned or inhabited spaces, such as houses,
tents, camper vans, caravans or boats. Doing so may cause carbon monoxide poisoning, which
can be fatal.
ENGLISH

11
ENGLISH
NB: These Installation and Operating Instructions should
be kept for the entire service life of the product.
Follow the installation instructions as illustrated in Figure 1.
• Do not over-tighten the screws.
Safety precautions
The process of installing the product must be in compliance
with all local ordinances, including those that refer to national
and European standards. The fi replace must always be
installed in compliance with national laws and regulations.
Position
• There must be a minimum distance of 1.5 m from the sides
of the fi replace to any combustible surfaces and materials.
• The fi replace must be placed on a non-combustible
surface, such as bricks, concrete, rock or stone.
• The fi replace must not be placed inside confi ned spaces,
tents, camper vans, caravans, boats or indoors.
• The fi replace must not be placed beneath a roof overhang
or low branches on trees.
• The fi replace should be placed on a fl at, solid, stable
surface. It might also be a good idea to check with
neighbours about the position of the fi replace to ensure
that smoke and smells do not cause a nuisance.
Using the fi replace
• Never leave the fi replace unattended when it is lit. We
recommend you have a bucket of water close by.
• The fi replace should ONLY be used with dry, untreated
logs/charcoal.
• Warning! Never use petrol, paraffi n, methylated spirit or
similar liquids to light the fi re. You could injure yourself
and damage the product. We recommend using Jøtul
Firestarters to get the fi re going. Any other material may
damage the fi replace and shorten its service life.
• The fi re bowl provided must be used. The fi replace must
not be fi lled with too much wood. Doing so causes it to
become hotter than it is designed for.
• Never move or touch the fi replace when it is lit. After use,
let it cool for some time before touching it.
• Make sure at all times that children and animals do not get
too close to the fi replace.
• Let the logs burn out and the fi replace cool down.
• Remove the remains of logs or charcoal, as logs can
spontaneously ignite after use. Clean the fi replace with a
rag/cloth.
Weather conditions:
Keep a careful eye on the fi replace in windy weather. The
fl ames could burn in an uncontrolled way. If conditions are
not ideal, we recommend waiting for the weather to improve
before lighting the fi replace.
After using the fi replace
We recommend storing the fi replace somewhere dry when not
being used.
Maintenance
The fi replace is made of Corten steel, which develops a “rough”
rusted surface after a short time. This rusty layer protects the
metal fi replace from the elements, which means it can be left
outdoors all year round. Corten steel is also used on building
façades to achieve a rusted look.
NB: Rust can run down onto the surface and cause stains
that are diffi cult to remove. The surface should therefore be
covered to protect it.
NB: The fi replace must not be surface treated.
Technical data:
Height: 148 cm
Width: 45 cm
Depth: 40 cm
Weight: 26 kg
Warranty
2 years from the date of purchase.
NB: The heat may cause the fi replace to marginally change
shape (straight surfaces may become slightly rounded). This
is a natural occurrence when the fi replace is used and does
not constitute a reason for any claim for compensation.

12
ENGLISH
Optional extra
JØTUL LOKE CORTEN
Art. no. 50051705 Grillset Art. no. 50051706 Firescreen
M6 x 32 Pcs
Outdoor fireplace
12 3 4
5
6
7
8
10
9

13
ENGLISH
MAX

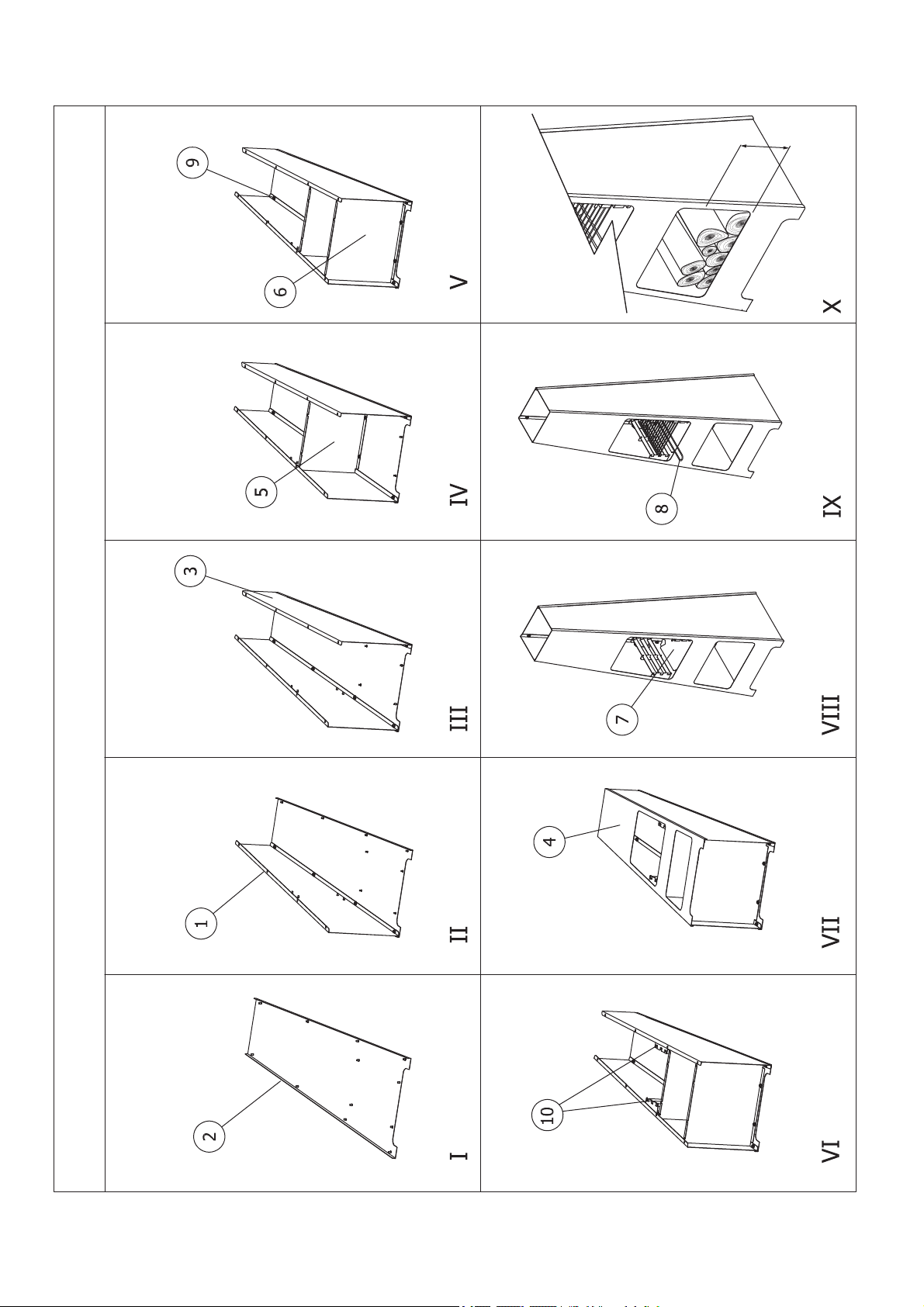

Assembly
Fig. 1

14
FRANCAIS
Attention ! Le poêle ne peut pas être utilisé dans des endroits fermés ou habités, telles que tentes, caravanes,
camping-cars ou bateaux. Une telle utilisation peut provoquer un empoisonnement au monoxyde de carbone, ce qui
entraîne un danger pour la vie.

15
N.B ! Les instructions de montage et d’utilisation doivent
être conservées pendant toute la durée de vie du produit.
Suivre les instructions d’installation comme indiqué dans la
fi gure 1.
• Ne pas serrer les vis trop fort.
Mesures de sécurité
Toutes les réglementations locales, y compris celles qui se
réfèrent aux normes nationales et européennes, doivent
être respectées lors de l’installation du produit. Le poêle doit
toujours être installé conformément aux réglementations en
vigueur dans le pays.
Placement
• Le poêle doit être placé à au moins 1,5 m des surfaces
combustibles et des matériaux sur les côtés.
• Le poêle doit être placé sur un matériau incombustible
comme une maçonnerie, du béton, de la roche ou de la
pierre.
• Le poêle ne peut pas être placé dans un endroit clos, dans
des pièces fermées, une tente, une caravane, un bateau,
ou à l’intérieur.
• Le poêle ne peut pas être placé sous les branches
suspendues ou basses des arbres.
• Le poêle doit être placé sur une surface plane et stable.
Compte tenu de la fumée et de l’odeur, il est recommander
de se mettre d’accord avec ses voisins pour ce qui est de
l’emplacement du poêle.
Utilisation du poêle
• Ne laissez jamais le poêle brûler sans surveillance. Nous
recommandons d’avoir accès à de l’eau à proximité.
• Le poêle doit UNIQUEMENT être utilisé avec du bois/
charbon sec et non traité.
• Attention ! Ne jamais utiliser de liquides tels que l’essence,
la paraffi ne, l’alcool à brûler, etc, pour l’allumage. Vous
pouvez vous blesser et endommager le produit. Nous
vous recommandons d’utiliser Jøtul Firestarters (briquettes
d’allumage). Tout autre matériel peut endommager le poêle
et nuire à sa durée de vie.
• Utilisez la vasque de feu fournie à la livraison. Le poêle ne
doit pas être trop rempli de bois, car cela développe plus
de chaleur que ce que le poêle peut gérer.
• Ne déplacez jamais le poêle et ne le touchez pas pendant
qu’il brûle. Laissez-le refroidir après utilisation avant de le
toucher.
• Veillez à ce que les petits enfants et les animaux ne
s’approchent pas trop du poêle.
• Laissez le bois se consommer et le poêle refroidir.
• Retirez les restes de bois ou de charbon, car les bûches
peuvent s’enfl ammer spontanément après utilisation.
Nettoyez le poêle avec un chiff on.
Conditions météo :
Surveillez le poêle lorsqu’il y a du vent. La fl amme peut brûler
de manière incontrôlée. Si le temps est trop instable, il est
recommandé de patienter un moment avant l’allumage.
Après utilisation
Lorsque le poêle n’est pas utilisé, il est recommandé de le
conserver dans un endroit sec.
Entretien
Le poêle est en acier Corten qui prend assez vite un aspect
rouillé « rugueux ». Le revêtement de rouille a un eff et
protecteur qui permet au le poêle d’être à l’extérieur tout au
long de l’année. L’acier Corten est également utilisé sur les
façades des maisons pour obtenir un eff et de rouille.
N.B ! La rouille peut s’écouler sur le sol et former des taches
diffi ciles à enlever. Par conséquent, protégez le sol.
N.B ! Le poêle ne doit pas être traité en surface.
Données techniques :
Hauteur : 148 cm
Largeur : 45 cm
Profondeur : 40 cm
Poids : 26 kg
Garantie
2 ans à compter de la date d’achat.
N.B ! La chaleur peut modifi er légèrement la forme du
poêle (les surfaces droites peuvent devenir un peu
plus rondes). Ceci est un changement naturel qui se
produit pendant l’utilisation et n’entraîne aucun droit de
réclamation.
FRANCAIS

16
Équipements disponibles en option
JØTUL LOKE CORTEN
Art. no. 50051705 Grille Art. no. 50051706 Pare-etincelles
M6 x 32 Pcs
Cheminée d’extérieur
12 3 4
5
6
7
8
10
9
FRANCAIS

17
MAX
Installation
Fig. 1
FRANCAIS

18
Warnung! Der Kamin darf nicht in geschlossenen oder bewohnten Räumen wie Häusern,
Zelten, Wohnwagen, Wohnmobilen und Booten verwendet werden. Es besteht die Gefahr eine
Kohlenmonoxid-Vergiftung, die zum Tode führen kann.
DEUTSCH

19
DEUTSCH
Hinweis! Die Montage- und Gebrauchsanleitung
ist während der gesamten Produktlebensdauer
aufzubewahren.
Befolgen Sie die Montageanleitung wie in Abb. 1 angegeben.
• Ziehen Sie die Schrauben nicht zu fest an.
Sicherheitshinweise
Alle örtlichen Vorschriften, einschließlich derer, die sich auf
nationale und europäische Normen beziehen, müssen bei
der Installation des Produkts beachtet werden. Der Kamin ist
immer gemäß den geltenden Bestimmungen des jeweiligen
Landes zu installieren.
Aufstellung
• Beim Aufstellen muss seitlich ein Abstand von mindestens
1,5 m von brennbaren Oberfl ächen und Materialien
eingehalten werden.
• Der Kamin muss auf einem Untergrund aus nicht-
brennbarem Material, beispielsweise Mauerwerk, Beton,
Felsen oder Steinmaterialien, aufgestellt werden.
• Der Kamin darf nicht in geschlossenen Räumen, Zelten,
Wohnwagen, Booten usw. aufgestellt werden.
• Der Kamin darf nicht unter niedrig hängenden Ästen,
hervorstehenden Dächern und anderen Konstruktionen
aufgestellt werden.
• Der Kamin muss stabil auf einem ebenen, tragfähigen
Untergrund stehen. Vor der Wahl des Aufstellungsorts
kann es sinnvoll sein,
• mit den Nachbarn zu reden, damit diese nicht durch Rauch
oder Geruch belästigt werden.
Verwendung des Kamins
• Lassen Sie den Kamin niemals unbeaufsichtigt brennen.
Wie empfehlen, für schnellen Zugang zu Löschwasser zu
sorgen.
• Als Brennstoff ist NUR trockenes, unbehandeltes Holz/
Grillkohle zulässig.
• Warnung! Verwenden Sie niemals Flüssigkeiten wie
Benzin, Paraffi n, Terpentin usw. zum Anzünden. Die
Verwendung dieser Mittel kann zu Verletzungen und
Produktschäden führen. Wir empfehlen die Verwendung
von Jøtul Firestarters (Kaminanzünder). Andere
Materialien können den Kamin beschädigen und seine
Lebensdauer verkürzen.
• Es ist die zum Lieferumfang gehörende Feuerplatte zu
verwenden. Der Kamin darf nicht vollständig mit Holz
gefüllt werden, da er nicht für die dadurch entstehende
Wärmeentwicklung ausgelegt ist.
• Der brennende Kamin darf niemals verschoben oder
angefasst werden. Nach dem Gebrauch muss er eine
Zeitlang abkühlen, bevor er berührt werden kann.
• Achten Sie ganz besonders darauf, dass kleine Kinder
und Tiere nicht zu nah an den Kamin gelangen können.
• Lassen Sie das Feuerholz abbrennen und den Kamin
auskühlen.
• Entfernen Sie die Feuerholz- bzw. Kohlereste, da es nach
dem Gebrauch zu einer Selbstentzündung kommen kann.
Reinigen Sie den Kamin mit einem Lappen/Tuch.
Wetterverhältnisse:
Bei Wind ist das Feuer sorgfältig zu beaufsichtigen. Die
Flammen können dann unkontrolliert lodern. Bei instabiler
Wetterlage empfehlen wir, mit dem Entzünden des Kamins zu
warten.
Nach dem Gebrauch
Nach dem Gebrauch empfi ehlt es sich, den Kamin an einem
trockenen Ort aufzubewahren.
Pfl ege
Der Kamin ist aus Cortenstahl gefertigt, der nach kurzer Zeit
eine optisch ansprechende, rostfarbene Patina bildet. Dank
dieser Schutzschicht kann der Kamin das ganze Jahr über
im Freien stehen. Cortenstahl wird auch als Verkleidung von
Hausfassaden verwendet werden, die eine ansprechende
Rostoptik haben sollen.
Hinweis: Durch herablaufendes Regenwasser kann die
Rostpatina Flecken auf dem Untergrund hinterlassen, die
sich nur schwer entfernen lassen. Schützen Sie daher den
Untergrund.
Hinweis: Die Oberfl äche des Kamins darf nicht behandelt
werden.
Technische Daten:
Höhe: 148 cm
Breite: 45 cm
Tiefe: 40 cm
Gewicht: 26 kg
Garantie
2 Jahre ab Kaufdatum.
Hinweis: Die Form des Kamins kann sich aufgrund der
Hitze etwas verändern (fl ache Flächen können etwas runder
werden). Dies ist ein natürlicher Vorgang, der nicht zu
Garantieansprüchen berechtigt.

20
Zusatzausstattung
JØTUL LOKE CORTEN
Art. no. 50051705 Grillausrüstung Art. no. 50051706 Kit für Funkenschutzgitter
M6 x 32 Pcs
Außenkamin
12 3 4
5
6
7
8
10
9
DEUTSCH
