JABSCO HD Series User manual

SE Instruktionsmanual för Avtvättning och
vatten Trycksystempumpar (HD-modeller)
IT Manuale di istruzioni per pompe per
lavaggio e autoclave (modelli HD)
ES Manual de instrucciones para lavado y agua
bombas de sistema de presión (modelos HD)
DE Bedienungsanleitung für Abspül- und
Wasserdruck-Systempumpen (HD-Modelle)
NL Instructiehandleiding voor reinigings- en
waterdruksysteempompen (HD-modellen)
Washdown & Water
Pressure System Pumps
INSTRUCTION MANUAL – HD MODELS
FR Manuel d’instructions pour pompes de
lavage et à eau sous pression (modèles HD)
Xylem Inc. — USA
100 Cummings Center, Ste. 535-N
Beverly, MA 01915
Tel: [phone]
Fax: [phone]
Xylem Inc. — UK
Bingley Road, Hoddesdon
Hertfordshire EN11 OBU
Tel: [phone]
Fax: [phone]
Xylem Inc. — CHINA
30/F Tower A, 100 Zunyi
Road Shanghai, China 200051
Tel: [phone]
Fax: [phone]
Xylem Inc. — GERMANY
Oststrasse 28
22844 Norderstedt
Tel: [phone]
Fax: [phone]
Xylem Inc. — ITALY
Via Tommaseo, 6, 20059
Vimercate, Milano
Tel: [phone]
Fax: [phone]
Xylem Inc. — AUSTRALIA
2/2 Capicure Drive
Eastern Creek, NSW 2766
Tel: [phone]
Fax: [phone]

2
Purpose of this manual
The purpose of this manual is to provide necessary information for product installation, operation and
maintenance.
Resources
Technical Data Sheets Refer to the website. Data sheets will include technical
information as well as replacement parts.
Available Part Numbers/
Configurations/Accessories
Refer to the website. Our catalog, flyers and distributor
literature will list this information as well.
Customer Service/
Technical Support Refer to cover for appropriate regional contact numbers.
Other Information and
Resources Refer to website.
CAUTION: Read this manual carefully before installing, using or servicing this product. Failure
to follow the instructions within this manual could result in explosion, property damage, severe
personal injury and/or death.
CAUTION: This pump has an integrated pressure switch. When connected to power, it can start
automattically without warning if the pressure switch senses pressure below that of switch shut-off.
EXPLOSION HAZARD: Do not use motor pump units for pumping gasoline or other
flammable liquids. Doing so may result in explosion which could cause personal injury, death or
property damage.
WARNING: This pump is designed for use with fresh water and salt water ONLY. Use with any
other fluid could result in damage to the pump and the surrounding environment, possible exposure
to hazardous substances and injury.
WARNING: Do not use pump if it presents some damage such as burned or broken pressure
switch, exposed electric wire and/or contacts.
CAUTION: Disconnect power from the system before working on the unit to avoid personal
injury, damage to the surrounding environment and/or damage to the unit.
CAUTION: Electrical wiring should be performed by a qualified and competent electrician, in
accordance with all local and national electrical codes.
CAUTION: Always install proper fuse size to prevent damage to product should a short occur.
Failure to install proper fuse could increase risk of pump malfunction, potentially resulting in
personal injury and/or fire hazard. The product label outlines the proper fuse size for your model.
CAUTION: Keep all wire connections above the highest water level. Wires must be joined with
butt connectors and a marine grade sealant to prevent wire corrosion.

3
Compliance
Directive Standard(s)
2014/30/EU
Electromagnetic Compatibility
(EMC)
EN 60945:2002
Maritime navigation and radio communication equipment
and systems. General requirements. Methods of testing and
required test results.
2013/53/EU
Recreational Craft (RCD) ISO 8846:1990 (EN 28846:1993) Small craft. Electrical devices. Protection against ignition of
surrounding flammable gases.
2011/65/EU
Restriction of Hazardous
Substances (RoHS)
EN 50581:2012
Technical documentation for the assessment of electrical and
electronic products with respect to the restriction of hazardous
substances.
Warranty and Returns
Xylem limited warranty warrants this product to be free of defects and workmanship for a period of 3 years. The
warranty is exclusive and in lieu of any and all other express or implied warranties, guarantees, conditions or
terms of whatever nature relating to the goods provided hereunder, including without limitation any implied
warranties of merchantability and fitness for a particular purpose, which are hereby expressly disclaimed
and excluded. Except as otherwise provided by law, buyer’s exclusive remedy and seller’s aggregate liability
for breach of any of the foregoing warranties are limited to repairing or replacing the product and shall in
all cases be limited to the amount paid by the buyer hereunder. In no event is seller liable for any other
form of damages, whether direct, indirect, liquidated, incidental, consequential, punitive, exemplary or
special damages, including but not limited to loss of profit, loss of anticipated savings or revenue, loss
of income, loss of business, loss of production, loss of opportunity or loss of reputation. This warranty
is only a representation of the complete limited warranty. For a detailed explanation, please visit us at
www.xylem.com/en-us/support/, call our office number listed, or write a letter to your regional office.
Return Procedure
Warranty returns are conducted through the place of purchase. Please contact the appropriate entity with
a receipt of purchase to verify date.

4

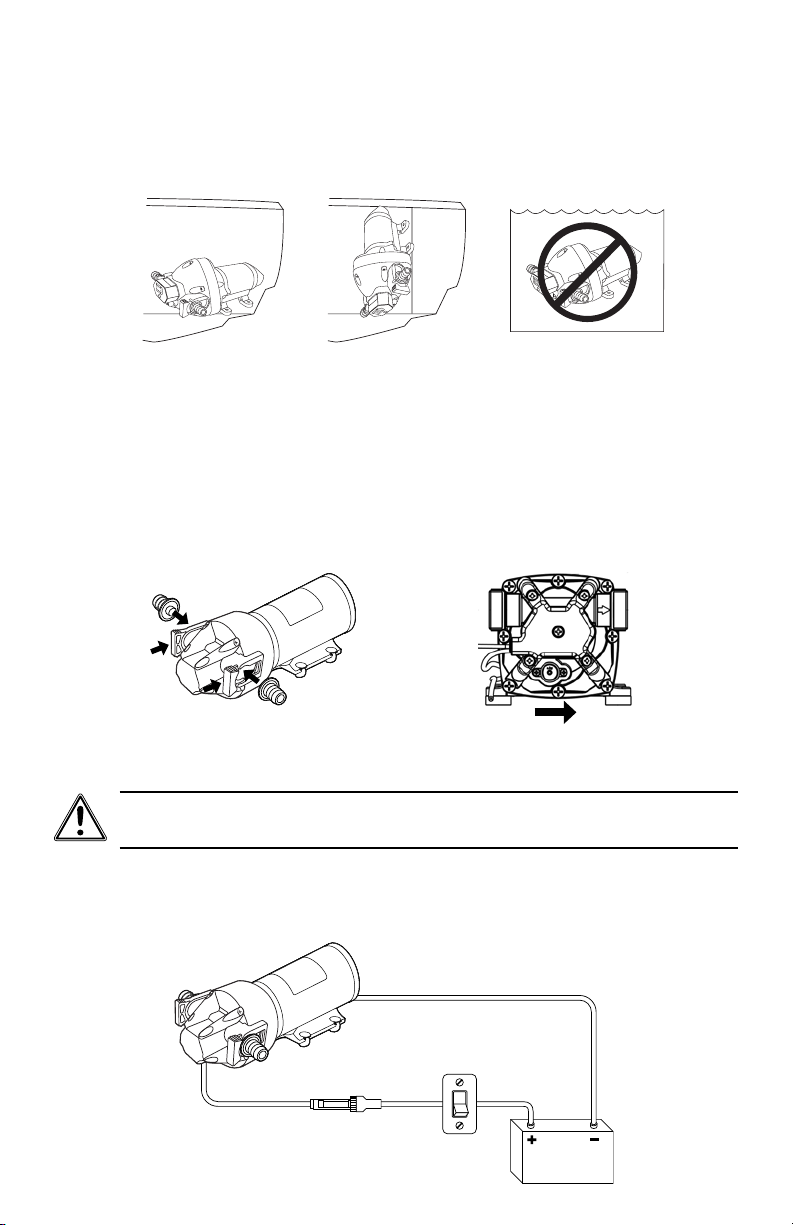

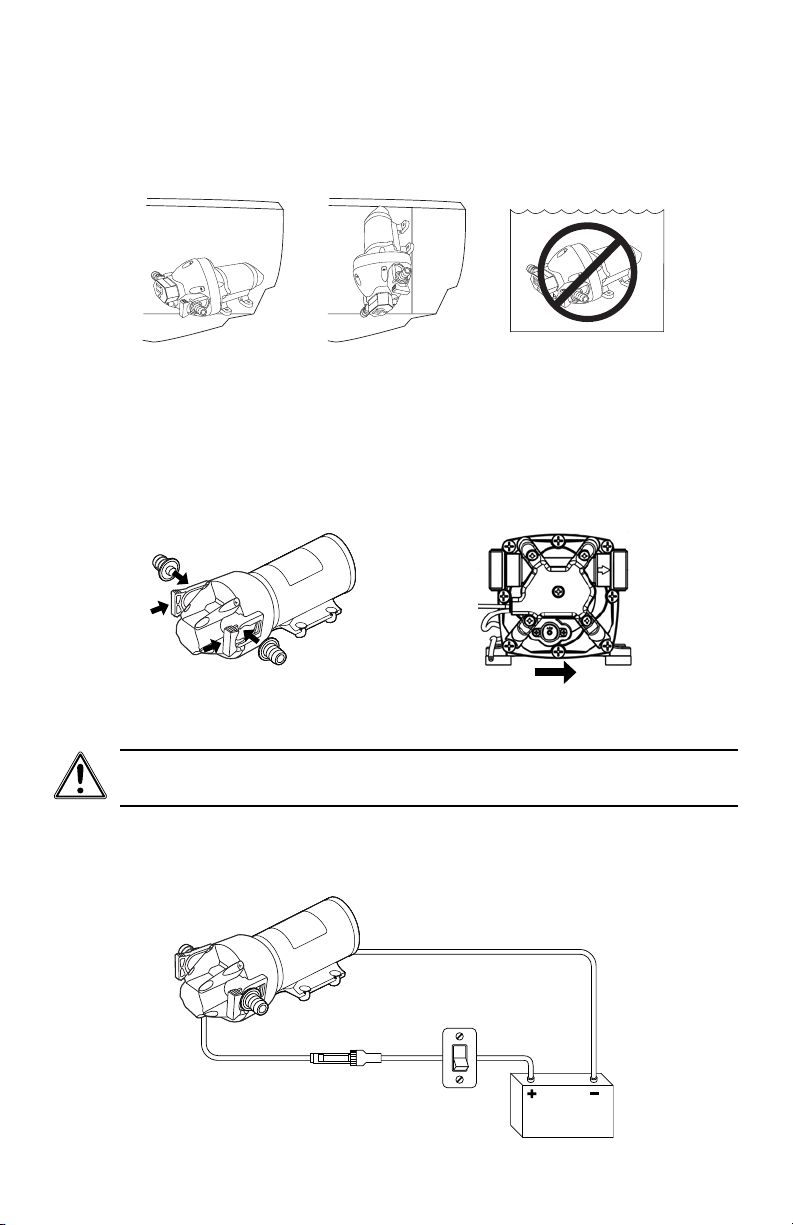

Installation
Mounting the Pump
Using the rubber dampening feet, bolt or screw the pump to a solid surface above the water-line in a dry
area with adequate ventilation. Mount the pump horizontally, or if vertically, with the pumphead facing
down. The pump is not submersible.
Installing the Plumbing
Use of flexible hose of a size corresponding to that of the included port fittings is recommended. Attach the
hose firmly to these fittings using two stainless steel hoseclamps per fitting. Insert the fittings o-ring side
first into the pumphead and then push the retaining clips in to secure the fittings. A Jabsco 20 or 40 Mesh
strainer should be installed on the intake side of the pump. The pumphead will have an arrow on it indicating
flow direction. The vast majority of pumps are left to right as shown below.
Connecting to a Power Source
Proper wire gauge and fuse size based on the maximum current draw, the wire length, and any relevant
regulatory standards must be used. Current draw and fusing information is shown on the pump label. Correct
connection of the positive and negative leads to the power source is shown below.
WARNING SAFETY PRECAUTION: Prior to activation, ensure that the hose clamps,
discharge hose and retaining clips on fittings are secure.
Horizontal Mounting Vertical Mounting Do Not Submerge
Black (—)
Red (+)
Fuse Switch
Battery
Retaining
Clips
Inlet/Outlet
Port
Inlet/Outlet
Port Typical Flow Direction

5
These pumps come with wire leads that are either 14, 16, or 18 AWG (2.5mm2, 1.5 mm2, or 1 mm2). The wire
gauge can be found printed on the leads. Below is a guide to use when extending the wires. Do not use a
smaller diameter wire than the pump’s leads.
Recommended Wire Size
Total Wire Length (positive to pump to ground) — feet (meters)
0 – 6 ft
(0 – 1.8 m) 6 – 10 ft (1.8 – 3 m) 10 – 15 ft (3 – 4.6 m) 15 – 30 ft (4.6 – 5.5 m) 30 – 40 ft (5.5 – 12.2 m)
16 AWG
(1.5 mm2)14 AWG
(2.5 mm2)12 AWG (4 mm2)10 AWG (6 mm2)8 AWG (10 mm2)

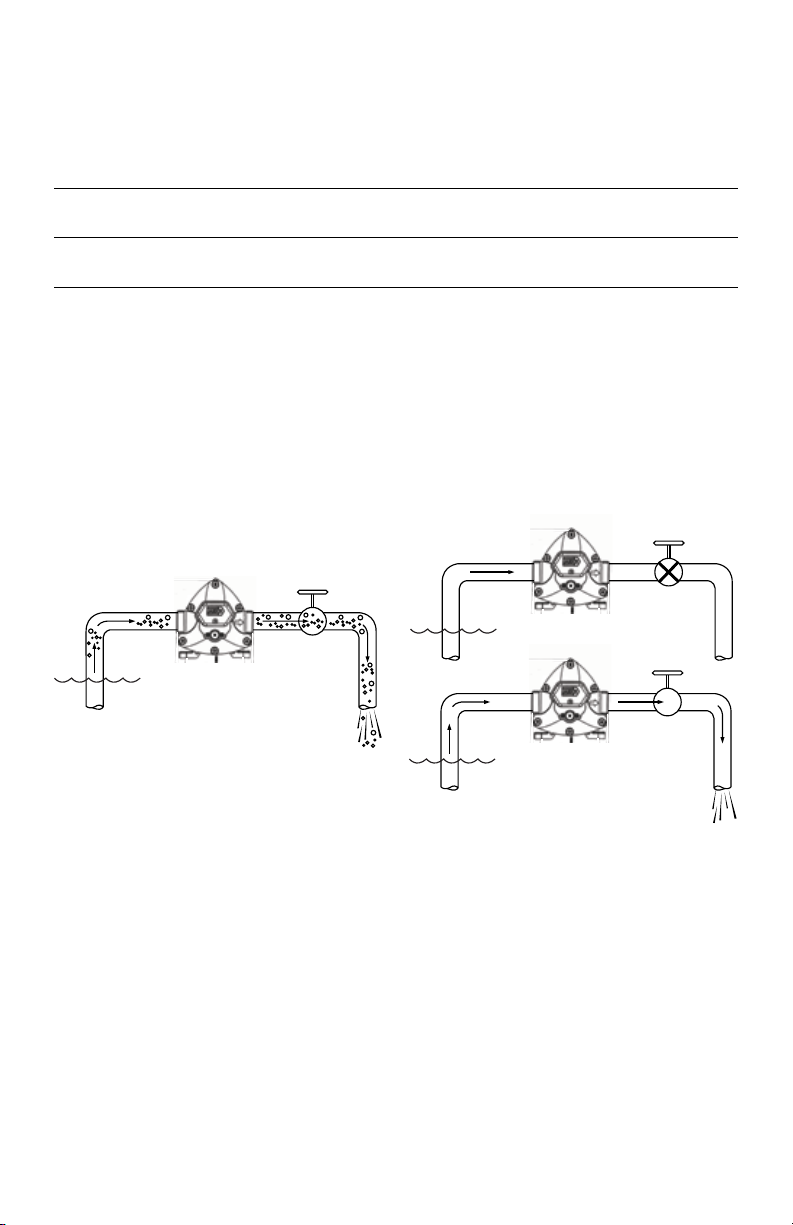

Operation
Ensure that the intake side of the line connected to the pump inlet is submerged in water. With power on
and the discharge line open, allow the pump to prime. If equipped with an on-demand pressure switch the
pump will turn on when the discharge line is open and will turn off once the line is closed and the switch off
pressure is reached. When finished, manually turn off the power to the pump. Note that the pump is intended
for intermittent duty only. If allowed to overheat the thermal protection will shut it off until sufficiently
cooled, at which point it will automatically re-set.
Maintenance
During Season
Periodically (monthly recommended) check electrical connections, hydraulic connections and plumbing
for looseness, any signs of damage, or anything else unusual. Inspect strainer as well and clean as needed.
Off-Season & Winterizing
Properly drain unit by removing the intake line from the fluid and running the pump until it is no longer
dispensing fluid. Winterize the unit (if in environment where temperatures will go below freezing) with an
appropriate anti-freeze by running the unit so as to fill with anti-freeze. Do not allow any fluid in the pump to
freeze. If this occurs the fluid will expand and can crack the pump or damage internal components.
Initial Startup
Demand On
Demand Off

6
Objectif de ce manuel
Ce manuel vise à vous communiquer les informations nécessaires pour l’installation, le fonctionnement et
la maintenance de la pompe.
Manuel d’instructions pour pompes
de lavage et à eau sous pression
(modèles HD)
FR
ATTENTION : lire attentivement ce manuel avant d’installer, d’utiliser ou de réparer ce produit.
Le nonrespect des instructions du présent manuel pourrait entraîner une explosion, des dommages
matériels, des dommages corporels graves et/ou un décès.
ATTENTION : cette pompe est équipée d’un pressostat intégré. Lorsqu’elle est sous tension,
elle peut démarrer automatiquement sans prévenir si le pressostat détecte une pression inférieure
à celle de l’arrêt du commutateur.
RISQUE D’EXPLOSION : ne pas utiliser une motopompe pour pomper de l’essence ou
d’autres liquides inflammables. Il pourrait en résulter une explosion ainsi que des blessures, un
décès ou des dégâts matériels.
AVERTISSEMENT : cette pompe est conçue pour être utilisée UNIQUEMENT avec de l’eau
douce et de l’eau salée. L’utilisation avec tout autre liquide pourrait endommager la pompe et le
milieu environnant, entraîner potentiellement une exposition à des substances dangereuses et
provoquer des blessures.
AVERTISSEMENT : ne pas utiliser la pompe si elle présente certains dommages tels qu’un
pressostat brûlé ou cassé, un fil électrique et/ou des contacts exposés.
ATTENTION : débrancher l’alimentation du système avant de travailler sur l’unité pour éviter
les blessures, les dommages du milieu environnant et/ou des dommages de l’unité.
ATTENTION : le câblage électrique doit être effectué par un électricien qualifié et compétent,
conformément à tous les codes électriques locaux et nationaux.
ATTENTION : toujours installer un fusible de taille correcte pour éviter d’endommager le
produit en cas de court-circuit. La non-installation d’un fusible approprié pourrait augmenter les
risques de dysfonctionnement de la pompe, débouchant éventuellement sur des blessures et/ou
un incendie. L’étiquette du produit indique la taille adaptée de fusible pour votre modèle.
ATTENTION : tous les branchements de fils doivent rester au-dessus du niveau le plus élevé
de l’eau. Les fils doivent être joints avec des connecteurs de bout et un produit d’étanchéité de
qualité marine pour éviter une corrosion des fils.

7
Ressources
Fiches techniques
Consultez le site Web. Les fiches techniques contiennent
des informations techniques et des données sur les pièces
de rechange.
Available Part Numbers/
Références disponibles/
Configurations/Accessoires
Consultez le site Web. Notre catalogue, nos brochures et notre
documentation pour les distributeurs répertorient également
ces informations.
Service client/
Support technique
Consultez la couverture pour les numéros de téléphone
régionaux appropriés.
Autres informations et
ressources Consultez le site Web.
Conformité
Directive Normes
2014/30/EU
Compatibilité électromagnétique
(CEM)
EN 60945:2002
Matériel et systèmes de navigation et de radiocommunication
maritimes. Spécifications générales. Méthodes d’essai et
résultats exigibles.
2013/53/EU
Bateaux de plaisance ISO 8846:1990 (EN 28846:1993) Petits navires. Équipements électriques. Protection contre
l’inflammation des gaz inflammables environnants.
2011/65/EU
Limitation de l’utilisation de
certaines substances dangereuses
EN 50581:2012
Documentation technique pour l’évaluation des produits
électriques et électroniques par rapport à la restriction des
substances dangereuses.
Garantie et retours
La garantie limitée de Xylem garantit ce produit contre tout défaut de fabrication et de main d’oeuvre
pendant une période de 3 ans. Cette garantie est exclusive et remplace toutes les autres garanties, clauses
ou dispositions, expresses ou implicites, de quelque nature que ce soit, relatives aux produits fournis aux
termes des présentes, y compris, sans s’y limiter, toutes les garanties implicites de qualité marchande et
d’adaptation à un usage particulier, qui sont expressément exclues par les présentes. Sauf disposition
contraire de la loi, le recours exclusif de l’acheteur et la responsabilité globale du vendeur en cas de non-
respect de l’une des garanties susmentionnées se limitent à la réparation ou au remplacement du produit
et sont, dans tous les cas, limités au montant payé par l’acheteur au titre des présentes. Le vendeur n’est en
aucun cas redevable d’une autre forme de dommages-intérêts, qu’ils soient directs, indirects, prédéterminés,
accessoires, consécutifs, punitifs, exemplaires ou spéciaux, y compris, sans limitation, une perte de profit, perte
d’épargne ou de revenu anticipé, perte de revenu, perte d’activité, perte de production, perte d’opportunité
ou perte de réputation. Cette garantie n’est qu’une version abrégée de la garantie limitée complète. Pour
une explication détaillée, rendez-vous sur www.xylem.com/en-us/support/, appelez le numéro indiqué
de notre bureau ou écrivez à votre bureau régional.
Procédure de retour
Les retours sous garantie sont effectués via le lieu d’achat. Veuillez contacter l’entité appropriée avec le reçu
d’achat pour vérifier la date. Installation

8
Installation
Fixation de la pompe
À l’aide des pieds en caoutchouc dotés d’amortisseurs, vissez ou boulonnez la pompe à une surface solide
au-dessus de la conduite d’eau dans un endroit sec et bien ventilé. Installez la pompe horizontalement. En
cas d’installation verticale, orientez la pompe la tête en bas. La pompe n’est pas submersible.
Installation de la tuyauterie
Il est recommandé d’utiliser un tuyau flexible dont la taille correspond à celle des raccords d’orifice inclus.
Fixez fermement le tuyau à ces raccords en utilisant deux colliers de serrage en acier inoxydable par raccord.
Insérez d’abord le côté joint torique des raccords dans la tête de pompe, puis enfoncez les clips de fixation
pour bloquer les raccords. Un filtre à mailles Jabsco 20 ou 40 doit être installé du côté aspiration de la pompe.
La tête de pompe comporte une flèche indiquant le sens d’écoulement. La grande majorité des pompes est
orientée de gauche à droite, comme indiqué ci-dessous.
Branchement à une source d’alimentation
Un calibre de câble et une taille de fusible appropriés à la consommation de courant maximale, à la longueur
du câble et aux normes réglementaires applicables doivent être utilisés. Les informations relatives à la
consommation de courant et au fusible sont indiquées sur l’étiquette de la pompe. Le branchement correct
des câbles positif et négatif à la source d’alimentation est illustré ci-dessous.
AVERTISSEMENT/PRÉCAUTION DE SÉCURITÉ : avant l’activation,assurez-vous que
les colliers de serrage, le tuyau de refoulement et les clips de fixation des raccords sont bien fixés.
Montage horizontal Montage vertical Ne pas immerger
Noir (—)
Rouge (+)
Fusible Commutateur
Batterie
Clips de
fixation
Orifice
d’entrée/sortie
Orifice
d’entrée/sortie Sens d’écoulement classique

9
Ces pompes sont livrées avec des conducteurs de câble de calibre 14, 16, ou 18 AWG (2,5 mm2, 1,5 mm2ou
1 mm2). Le calibre de câble est imprimé sur les conducteurs. Vous trouverez ci-dessous un guide à utiliser
pour l’extension des câbles. N’utilisez pas un câble de diamètre inférieur à celui des conducteurs de la pompe.
Taille de câble recommandée
Longueur totale du câble (positif à la pompe jusqu’à la terre) - pieds (mètres)
0 – 6 pieds
(0 – 1,8 m) 6 – 10 pieds (1,8 – 3 m) 10 – 15 pieds (3 – 4,6 m) 15 – 30 pieds (4,6 – 5,5 m) 30 – 40 pieds (5,5 – 12,2 m)
16 AWG
(1,5 mm2)14 AWG
(2,5 mm2)12 AWG (4 mm2)10 AWG (6 mm2)8 AWG (10 mm2)
Fonctionnement
Veillez à ce que le côté aspiration de la conduite raccordée à l’entrée de la pompe soit immergé dans l’eau.
L’alimentation étant activée et la conduite de refoulement ouverte, laissez la pompe s’amorcer. Si elle est
équipée d’un pressostat à la demande, la pompe s’allume lorsque la conduite de refoulement est ouverte
et s’éteint lorsque la conduite est fermée et la pression d’arrêt est atteinte. Lorsque vous avez terminé,
mettez manuellement la pompe hors tension. Veuillez noter que la pompe est conçue uniquement pour
un fonctionnement intermittent. En cas de surchauffe, la protection thermique l’arrêtera jusqu’à ce qu’elle
soit suffisamment refroidie, puis elle se réinitialisera automatiquement.
Entretien
Pendant la saison d’exploitation
Vérifiez périodiquement (tous les mois) les branchements électriques, les raccordements hydrauliques et
la tuyauterie pour vous assurer qu’ils ne sont ni desserrés, ni endommagés ou autre condition inhabituelle.
Inspectez également le filtre et nettoyez-le si nécessaire.
Hors saison et hivernage
Vidangez correctement l’appareil en débranchant la conduite d’aspiration du fluide et en faisant fonctionner la
pompe jusqu’à ce qu’elle ne distribue plus de liquide. Effectuez l’hivernage de l’appareil (en cas d’environnement
où les températures descendent sous le point de congélation) avec un antigel approprié en faisant fonctionner
l’appareil de façon à le remplir d’antigel. Ne laissez aucun liquide geler dans la pompe. Dans le cas contraire,
le liquide va se dilater et pourrait fissurer la pompe ou endommager les composants internes.

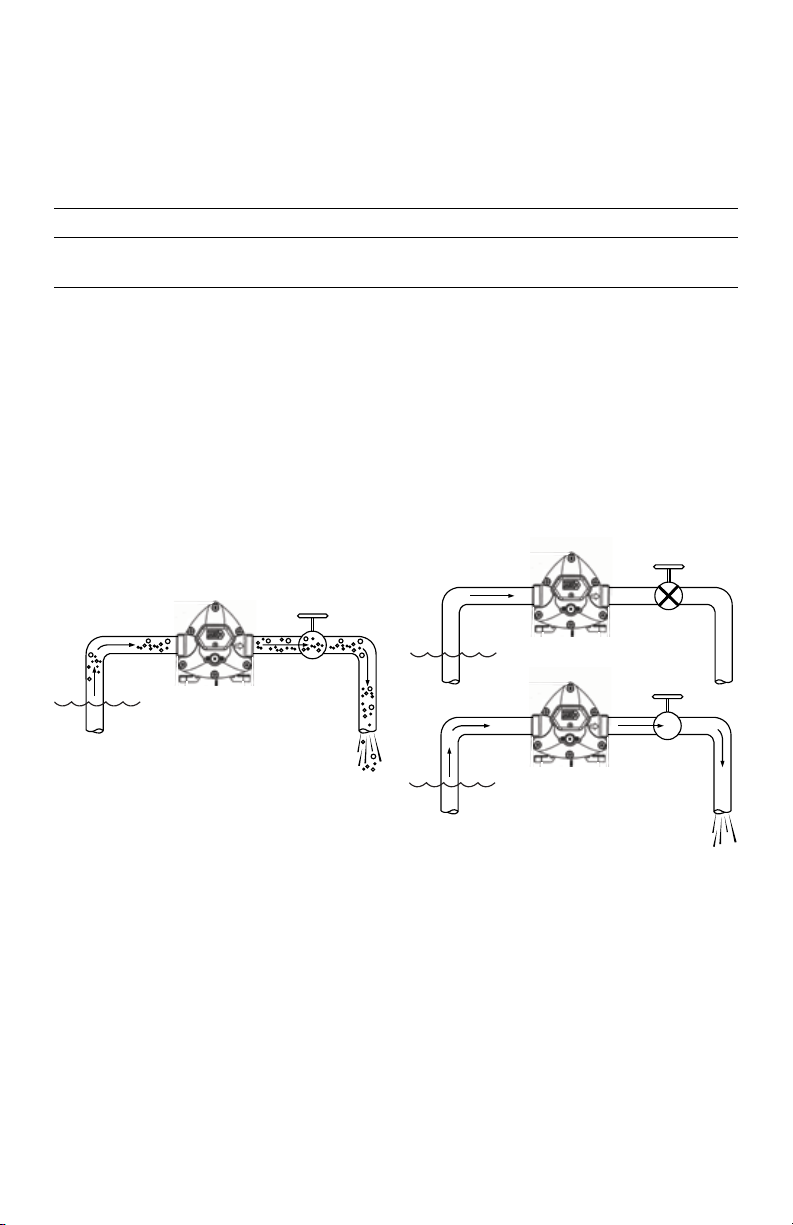

Démarrage initial
Demande activée
Demande désactivée

10
Zweck dieser Bedienungsanleitung
Diese Bedienungsanleitung liefert die erforderlichen Informationen über Installation, Betrieb und Wartung
des Produkts.
DE Bedienungsanleitung für Abspül-
und Wasserdruck-Systempumpen
(HD-Modelle)
VORSICHT: Lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das
Produkt installieren, verwenden oder warten. Die Nichtbeachtung der Anweisungen in dieser
Bedienungsanleitung kann zu Explosionen, Sach- und Personenschäden bis hin zum Tod führen.
VORSICHT: Diese Pumpe hat einen integrierten Druckschalter. Wenn das Gerät mit Spannung
versorgt wird und der Druck im System unter dem Abschaltdruck liegt, kann der Druckschalter
automatisch und ohne Warnung aktiviert werden.
EXPLOSIONSGEFAHR: Motorpumpen dürfen nicht zum Pumpen von Benzin oder anderen
brennbaren Flüssigkeiten verwendet werden. Dies könnte zu einer Explosion und infolgedessen
zu Sachund Personenschäden mit Todesfolge führen.
WARNUNG: Diese Pumpe ist NUR für den Betrieb mit Süß- und Salzwasser konzipiert. Der
Einsatz anderer Flüssigkeiten könnte zu Schäden an der Pumpe sowie der umliegenden Umgebung,
zur möglichen Aussetzung gefährlicher Stoffe und zu Verletzungen führen.
WARNUNG: Verwenden Sie die Pumpe nicht, wenn Schäden festzustellen sind, wie z. B. ein
verbrannter oder beschädigter Druckschalter, blanke Stromkabel/Kontakte usw.
VORSICHT: Trennen Sie die Stromversorgung zum Gerät, bevor Sie daran arbeiten, um
Verletzungen oder Schäden an der Umgebung bzw. am Gerät zu vermeiden.
VORSICHT: Die elektrische Verdrahtung muss von einem qualifizierten, erfahrenen Elektriker
im Einklang mit allen örtlichen und nationalen Elektrorichtlinien durchgeführt werden.
VORSICHT: Verwenden Sie stets Sicherungen der angegebenen Kapazität, um Schäden am
Produkt durch Kurzschluss zu verhindern. Wenn die falsche Sicherung eingesetzt wird, erhöht sich
das Risiko einer Fehlfunktion der Pumpe, was letzten Endes zu Verletzungen bzw. zu einem Brand
führen kann. Das Typenschild zeigt die korrekte Sicherungsgröße für Ihr Modell.
VORSICHT: Halten Sie alle Kabelverbindungen über dem höchsten Wasserstand. Kabel müssen
mit Stoßverbindern und einem seewasserfesten Dichtstoff verbunden werden, um Korrosion zu
verhindern.

11
Ressourcen
Technische Datenblätter Siehe Website. Datenblätter enthalten technische
Informationen und Ersatzteilangaben.
Verfügbare Teilenummern/
Konfigurationen/Zubehör
Siehe Website. Diese Informationen werden auch in unserem
Katalog, unseren Flyern sowie unserer Verteilerliteratur
aufgelistet.
Kundendienst/Technischer
Support
Die Kontaktnummern zu Ihrer Region finden Sie auf der
Titelseite.
Weitere Informationen
und Ressourcen Siehe Website.
Compliance-
Richtlinie Standard(s)
2014/30/EU
Elektromagnetische Verträglichkeit
(EMV)
EN 60945:2002
Navigations- und Funkkommunikationsgeräte und
-systeme für die Seeschifffahrt Allgemeine Anforderungen
Testmethoden und erforderliche Testergebnisse
2013/53/EU
Sportboote und Wassermotorräder ISO 8846:1990 (EN 28846:1993) Kleine Wasserfahrzeuge Elektrogeräte Zündschutz gegenüber
entflammbaren Gasen
2011/65/EU
Beschränkung gefährlicher Stoffe
(RoHS)
EN 50581:2012
Technische Dokumentation zur Bewertung von Elektro-
und Elektronikgeräten im Hinblick auf die Beschränkung
gefährlicher Stoffe
Garantie und Rückgaben
Mit der eingeschränkten Garantie gewährt Xylem für dieses Produkt einen Gewährleistungszeitraum von 3 Jahren auf
Material und Verarbeitung. Die Garantie ist ausschließlich und ersetzt jegliche ausdrücklichen oder direkten Garantien,
Gewährleistungen,Konditionenoder Bestimmungenjeder ArtinBezugauf die hieringenanntenWaren, einschließlich
aller impliziten Garantien der Marktgängigkeit oder Eignung für einen bestimmten Zweck, die hiermit ausdrücklich
abgelehnt und ausgeschlossen werden. Sofern nicht gesetzlich anderweitig vorgeschrieben, beschränken sich die
ausschließlichen Rechtsmittel des Käufers und der gesamte Haftungsumfang des Verkäufers für jegliche Verstöße gegen
irgendwelche der obengenannten Garantien auf die Reparatur oder den Ersatz des Produkts, und zwar maximal bis zur
Höhe des vom Käufer entrichteten Betrags, auf den in diesem Dokument Bezug genommen wird. Der Verkäufer haftet
unter keinen Umständen für jedwede Form direkter oder indirekter Konventionalstrafen, Neben- oder Folgeschäden,
Strafschadensersatzzahlungen, exemplarischer oder besonderer Schäden, einschließlich etwaiger Gewinneinbrüche,
entgangener erwarteterEinsparungen oder Umsätze,Einkommenseinbußen,entgangener Geschäfte, Produktionsausfälle,
Verluste etwaiger Geschäftsmöglichkeiten oder Reputationsschäden. Diese Garantie ist lediglich ein Auszug der
gesamten eingeschränkten Garantie. Wenn Sie eine umfassende Erläuterung wünschen, besuchen Sie unsere Website
www.xylem.com/en-us/support/. Sie können uns auch unter einer der angegebenen Büronummern anrufen oder
einen Brief an Ihr Regionalbüro schicken.
Rückgabeverfahren
Garantie-Rückgaben werden am Ort des Kaufs abgewickelt. Bitte wenden Sie sich an die betreffende Stelle
mit einem Kaufbeleg als Datumsnachweis.

12
Installation
Montieren der Pumpe
Schrauben Sie die Pumpe mit den Dämpferfüßen in einem trockenen, angemessen belüfteten Bereich
auf einer soliden Oberfläche oberhalb der Wasserlinie fest. Sie können die Pumpe horizontal oder vertikal
montieren, der Pumpenkopf muss nach unten zeigen. Die Pumpe ist nicht tauchfähig.
Installation der Rohre
Es wird empfohlen, einen Schlauch in der passenden Größe zu den im Lieferumfang enthaltenen
Anschlüssen zu verwenden. Montieren Sie den Schlauch fest an diesen Anschlüssen. Verwenden Sie
dazu zwei Edelstahlschlauchklemmen pro Anschluss. Stecken Sie die Seite mit dem O-Ring zuerst in den
Pumpenkopf und drücken Sie dann die Halteklammern ein, um die Anschlüsse zu sichern. Auf der Saugseite
der Pumpe muss ein Sieb mit Maschenweite 20 oder 40 (Jabsco) angebracht werden. Am Pumpenkopf
befindet sich ein Pfeil, der die Flussrichtung anzeigt. Bei den meisten Pumpen verläuft diese von links
nach rechts (siehe Abb. unten).
Anschluss an die Stromversorgung
Achten Sie auf die korrekte Kabelstärke und Sicherungsgröße gemäß der maximalen Stromaufnahme, der
Kabellänge und aller relevanten Richtlinien und Normen. Angaben zu Stromaufnahme und Sicherung finden
Sie auf dem Typenschild der Pumpe. Die korrekten Anschlüsse zur Verbindung des Plus- und Minuskabels mit
der Stromquelle sind unten dargestellt.
WARNUNG – SICHERHEITSVORKEHRUNG: Stellen Sie vor der Aktivierung sicher, dass
die Schlauchklemmen, der Abflussschlauch und die Halteklammern an den Anschlüssen fest sitzen.
Horizontale Montage Vertikale Montage Nicht untertauchen
Schwarz (—)
Rot (+)
Sicherung Schalter
Batterie
Halteklammern
Einlass-/
Auslassöffnung
Einlass-/
Auslassöffnung Typische Flussrichtung

13
Diese Pumpen werden mit Kabeln der Größe 14, 16 oder 18 AWG (2,5 mm2, 1,5 mm2oder 1 mm2) geliefert.
Der Kabelquerschnitt ist auf den Leitungen aufgedruckt. Nachstehend finden Sie eine Anleitung zur
Verlängerung der Leitungen. Verwenden Sie keine Drähte, die einen kleineren Durchmesser haben als die
Drähte der Pumpe.
Empfohlene Kabelstärke
Kabellänge insgesamt (Plus – Pumpe – Erde) in Metern
0 bis 1,8 m 1,8 bis 3 m 3 bis 4,6 m 4,6 bis 5,5 m 5,5 bis 12,2 m
16 AWG
(1,5 mm2)14 AWG (2,5 mm2)12 AWG (4 mm2)10 AWG (6 mm2)8 AWG (10 mm2)
Betrieb
Stellen Sie sicher, dass die Saugseite der Leitung zum Pumpeneingang in Wasser getaucht ist. Lassen Sie
die Pumpe ansaugen (Strom eingeschaltet, Auslassleitung offen). Ist die Pumpe mit einem „On-Demand“-
Druckschalter ausgestattet, so schaltet sie sich ein, wenn die Auslassleitung offen ist, und schaltet sich aus,
sobald die Leitung geschlossen und der Abschaltdruck erreicht ist. Schalten Sie die Spannungsversorgung
der Pumpe nach dem Abschluss dieser Tätigkeiten manuell aus. Beachten Sie, dass die Pumpe nur für einen
Kurzzeitbetrieb konzipiert ist. Falls eine Überhitzung auftritt, schaltet der Wärmeschutz die Pumpe aus, bis
sie ausreichend gekühlt ist, wodurch sie automatisch zurückgesetzt wird.
Wartung
Während der Saison
PÜberprüfen Sie regelmäßig (empfohlen: monatlich) die elektrischen und hydraulischen Anschlüsse sowie die
Verkabelung auf losen Sitz, Anzeichen von Beschädigungen oder sonstige Unregelmäßigkeiten. Überprüfen
Sie das Sieb und reinigen Sie es nach Bedarf.
Nachsaison und Überwinterung
Entleeren Sie das Gerät ordnungsgemäß, indem Sie die Ansaugleitung aus der Flüssigkeit heraus nehmen und
die Pumpe laufen lassen, bis keine Flüssigkeit mehr austritt. Zum Überwintern befüllen Sie das Gerät (falls es
in einer Umgebung ist, in der die Temperaturen unter den Gefrierpunkt fallen) mit einem ordnungsgemäßen
Frostschutz. Lassen Sie das Gerät so lange laufen, bis es mit dem Frostschutz voll ist. Verhindern Sie, dass
Flüssigkeiten in der Pumpe einfrieren. Die Flüssigkeit würde sich dadurch ausdehnen, was Risse an der Pumpe
und Schäden an den Innenteilen zur Folge haben könnte.
Erste Inbetriebnahme
Anforderung Ein
Anforderung Aus

14
Scopo di questo manuale
Lo scopo di questo manuale è fornire le informazioni necessarie per l’installazione, l’uso e la manutenzione
del prodotto.
IT Manuale di istruzioni per pompe per
lavaggio e autoclave (modelli HD)
ATTENZIONE: Leggere attentamente questo manuale prima di installare, utilizzare o sottoporre
il prodotto a manutenzione. Il mancato rispetto delle istruzioni di questo manuale può causare
esplosione, danni alle proprietà, lesioni gravi e/o decesso.
ATTENZIONE: Questa pompa è dotata di interruttore di pressione integrato. Se collegato alla
rete elettrica, l’interruttore di pressione può attivarsi automaticamente senza preavviso laddove
rilevi una pressione inferiore a quella di spegnimento.
RISCHIO DI ESPLOSIONE: Non utilizzare unità di pompaggio a motore per pompare
benzina o altri liquidi infiammabili. Ciò potrebbe provocare esplosioni, che potrebbero causare
lesioni, decesso o danni alle proprietà.
ATTENZIONE: Questa pompa è progettata per l’uso ESCLUSIVAMENTE con acqua fresca e
acqua salata. L’uso con altri fluidi può causare danni alla pompa e all’ambiente circostante, rischi
di esposizione a sostanze pericolose e lesioni.
ATTENZIONE: Non utilizzare la pompa se presenta danni come interruttori di pressione
bruciati o danneggiati, cavi elettrici e/o contatti esposti.
ATTENZIONE: Scollegare l’alimentazione dal sistema prima di interventi sull’unità per evitare
lesioni personali, danni all’ambiente circostante e/o danni all’unità.
ATTENZIONE: Qualsiasi cablaggio deve essere effettuato da un elettricista qualificato e
competente, in conformità alle normative elettriche nazionali e locali.
ATTENZIONE: Installare sempre fusibili della dimensione corretta per evitare danni al prodotto
in caso di corto circuito. La mancata installazione del fusibile corretto può aumentare il rischio di
malfunzionamenti, che potrebbero provocare lesioni e/o rischio di incendio. L’etichetta del prodotto
contiene indicazioni sulla dimensione corretta del fusibile per il vostro modello.
ATTENZIONE: Mantenere tutti i cavi elettrici al di sopra del livello più elevato dell’acqua. I
cavi elettrici devono essere collegati tramite connettori di testa e sigillante di grado marino per
evitare la corrosione dei fili.

15
Risorse
Schede tecniche Consultare il sito Web. Le schede tecniche includono
informazioni tecniche e parti di ricambio.
Numeri di parti/
configurazioni/
accessori disponibili
Consultare il sito Web. Queste informazioni sono presenti
anche sul nostro catalogo, sulle nostre brochure e sui
documenti per i distributori.
Assistenza clienti/
Assistenza tecnica Contattare i numeri regionali di riferimento.
Altre informazioni e risorse Consultare il sito Web.
Conformità
Direttiva Standard
2014/30/EU
Compatibilità elettromagnetica
(EMC)
EN 60945:2002
Apparecchiature e sistemi di navigazione marittima e di
radiocomunicazione. Requisiti generali. Metodi di testing e
risultati di test richiesti.
2013/53/EU
Imbarcazioni da diporto e moto
d'acqua
ISO 8846:1990 (EN 28846:1993)
Piccole imbarcazioni. Dispositivi elettrici. Protezione
antincendio per gas infiammabili circostanti.
2011/65/EU
Restrizione dell'uso di determinate
sostanze pericolose (RoHS)
EN 50581:2012
Documentazione tecnica per la valutazione dei prodotti
elettrici ed elettronici in relazione alla restrizione dell'uso di
determinate sostanze pericolose.
Garanzia e resi
La garanzia limitata Xylem garantisce il prodotto come privo di difetti nei materiali e nella lavorazione per
un periodo pari a 3 anni. La garanzia è esclusiva e in luogo di qualsiasi altra garanzia, condizione o termine
espressi o impliciti di qualsiasi natura legati alle merci fornite ai sensi della presente, inclusi ma non limitati a,
qualsiasi garanzia implicita di commerciabilità e idoneità per scopi particolari, esclusi dalla presente garanzia.
Eccetto laddove previsto dalla legge, l’unico rimedio per l’acquirente e l’unica responsabilità aggregata
del venditore per la violazione di una qualsiasi delle garanzie ivi menzionata sono limitati alla riparazione
o sostituzione del prodotto, e in ogni caso devono essere limitati all’importo pagato dall’acquirente. In
nessun caso il venditore è responsabile per qualsiasi tipo di danno, diretto, indiretto, liquidato, incidentale,
consequenziale, punitivo, esemplare o danni speciali, inclusi ma non limitati a perdite di profitto, perdite di
risparmi o ricavi previsti, perdite di reddito, perdite commerciali, perdite di produzione, perdite di opportunità
o perdite di reputazione. Questa garanzia è soltanto una rappresentazione della garanzia limitata completa.
Per ulteriori dettagli visitate il sito www.xylem.com/en-us/support/, chiamate i nostri numeri di telefono
indicarti, o scrivete al vostro responsabile regionale.
Procedura per il reso
I resi in garanzia vanno effettuati tramite il luogo d’acquisto. Contattare il responsabile di riferimento
presentando una ricevuta d’acquisto per verificare la data.

16
Installazione
Montaggio della pompa
Utilizzando i piedi in gomma, fissare o avvitare la pompa su una superficie solida al di sopra del livello
dell’acqua in un’area asciutta e con adeguata ventilazione. Montare la pompa in orizzontale, o se in verticale,
con la testa rivolta verso il basso. La pompa non è sommersa.
Installazione idraulica
Si raccomanda l’uso di un tubo flessibile della dimensione corrispondente a quella dei raccordi inclusi.
Fissare il tubo a questi raccordi utilizzando due fascette stringitubo in acciaio per ogni raccordo. Inserire gli
O-ring dei raccordi prima all’interno della testa della pompa, quindi spingere le clip per fissare i raccordi. Si
raccomanda l’installazione di un filtro in maglia Jabsco 20 o 40 sul lato di entrata della pompa. Sulla testa
della pompa è presente una freccia che ne indica la direzione. L’orientamento della maggior parte delle
pompe è da sinistra a destra come mostrato di seguito.
Collegamento a una fonte di alimentazione
È obbligatorio l’uso di fusibili e calibri dei fili idonei in base a corrente assorbita massima, lunghezza dei
cavi e qualsiasi eventuale standard normativo. Le informazioni sulla corrente assorbita e sui fusibili sono
riportate sull’etichetta della pompa. Il collegamento corretto dei terminali positivi e negativi alla fonte di
alimentazione è indicato di seguito.
PRECAUZIONI DI SICUREZZA: Prima dell’attivazione assicurare che le fascette stringitubo,
il tubo di scarico e le clip di fissaggio siano ben fissati.
Montaggio orizzontale Montaggio verticale Non immerge
Nero (—)
Rosso (+)
Fusibile Interruttore
Batteria
Clip di
fissaggio
Porta di
entrata/uscita
Porta di
entrata/uscita Direzione tipica del flusso

17
Queste pompe vengono fornite con connettori da 14, 16 o 18 AWG (2,5 mm2, 1,5 mm2o 1 mm2). Il calibro
dei cavi è indicato sui terminali. Di seguito è riportata una guida di riferimento per l’estensione dei cavi.
Non utilizzare cavi di diametro inferiore rispetto ai terminali della pompa.
Dimensioni cavo raccomandate
Lunghezza totale del cavo (positivo a pompa a terra) - piedi (metri)
0 – 6 ft
(0 – 1,8 m) 6 – 10 ft (1,8 – 3 m) 10 – 15 ft (3 – 4,6 m) 15 – 30 ft (4,6 – 5,5 m) 30 – 40 ft (5,5 – 12,2 m)
16 AWG
(1,5 mm2)14 AWG
(2,5 mm2)12 AWG (4 mm2)10 AWG (6 mm2)8 AWG (10 mm2)
Funzionamento
Assicurarsi che il lato in entrata del tubo collegato all’ingresso della pompa sia immerso in acqua. Collegare
l’alimentazione elettrica, aprire il condotto di scarico e consentire alla pompa di avviarsi. Se dotata di
un interruttore di pressione ondemand, la pompa si accenderà se il condotto di scarico sarà aperto, e si
spegnerà quando il condotto verrà chiuso e verrà premuto il pulsante di spegnimento della pressione. Al
termine, spegnere manualmente la pompa. Si ricorda che la pompa è progettata esclusivamente per uso
intermittente. In caso di surriscaldamento, il dispositivo di protezione termica spegnerà la pompa fino a che
non sarà sufficientemente raffreddata, quindi la pompa verrà ripristinata automaticamente.
Manutenzione
Durante la stagione
Periodicamente (si consiglia mensilmente) ispezionare i collegamenti elettrici, i collegamenti idraulici e
le condutture per verificare la presenza di danni, raccordi allentati o altre anomalie. Ispezionare il filtro di
scarico e pulirlo se necessario.
Fuori stagione e inverno
Scaricare correttamente l’unità rimuovendo il tubo di ingresso dal fluido e avviando la pompa fino a che
non scarica più liquidi. Preparare l’unità per l’inverno (in caso di ambienti in cui le temperature vanno sotto
zero) avviando la pompa con del fluido antigelo fino a completo riempimento. Evitare il congelamento di
eventuali fluidi all’interno della pompa. In tal caso, il fluido si espanderà rischiando di rompere la pompa o
danneggiarne i componenti interni.
Avvio iniziale
Attivazione richiesta
Spegnimento richiesta

18
NL
Doel van deze handleiding
Het doel van deze handleiding is om noodzakelijke informatie voor installatie, bediening en onderhoud
te bieden.
Instructiehandleiding voor reinigings-
en waterdruksysteempompen
(HD-modellen)
WAARSCHUWING: Lees deze handleiding zorgvuldig door voordat u dit product installeert,
gebruikt of onderhoudt. Het niet opvolgen van de instructies in deze handleiding kan leiden tot
explosie, schade aan eigendommen, ernstig persoonlijk letsel en/of overlijden.
WAARSCHUWING: Deze pomp heeft een geïntegreerde drukschakelaar. Wanneer sprake is
van aansluiting op de stroomvoorziening, kan de pomp automatisch starten zonder waarschuwing
als de drukschakelaar een druk voelt die lager is dan die van de uitschakeling van de schakelaar.
EXPLOSIEGEVAAR: Gebruik geen motorpompeenheden voor het pompen van benzine of
andere brandbare vloeistoffen. Als dit wel gebeurt, kan dat leiden tot een explosie, met als mogelijk
gevolg lichamelijk letsel, overlijden of schade aan eigendommen.
WAARSCHUWING: Deze pomp is UITSLUITEND ontworpen voor gebruik met zoet water en
zout water. Gebruik met andere vloeistoffen kan leiden tot schade aan de pomp en de omgeving,
mogelijke blootstelling aan gevaarlijke stoffen en letsel.
WAARSCHUWING: Gebruik de pomp niet als deze enige schade vertoont, zoals een verbrande
of gebroken drukschakelaar, blootliggende elektrische bedrading en/of contacten.
WAARSCHUWING: Koppel de stroomvoorziening los van het systeem voordat u
werkzaamheden aan het apparaat verricht. Hiermee voorkomt u lichamelijk letsel, schade aan de
omgeving en/of schade aan het apparaat.
WAARSCHUWING:Deelektrischebedradingmoetwordenuitgevoerddooreengekwalificeerde
en bevoegde elektricien, volgens alle nationale en lokale richtlijnen voor elektrische apparatuur.
WAARSCHUWING: Installeer altijd de juiste zekeringcapaciteit ter voorkoming van schade aan
het product, mocht er kortsluiting optreden. Het plaatsen van de verkeerde zekering kan het risico
op een pompdefect verhogen, wat potentieel kan leiden tot lichamelijk letsel en/of brandgevaar.
Het productlabel beschrijft de juiste zekeringcapaciteit voor uw model.
WAARSCHUWING: Houd alle bedradingsaansluitingen boven het hoogste waterpeil. Draden
moeten worden samengevoegd met draadaansluitingen en een afdichtmiddel van mariene kwaliteit
om draadcorrosie te voorkomen.

19
Hulpbronnen
Technische informatiebladen Raadpleeg de website. Informatiebladen bevatten technische
informatie alsmede vervangingsonderdelen.
Beschikbare nummers/
configuraties/accessoires
Raadpleeg de website. Onze catalogus, flyers en literatuur van
de distributeur geeft ook een overzicht van deze gegevens.
Klantenservice/Technische
ondersteuning
Raadpleeg het voorblad voor de juiste regionale
contactnummers.
Andere informatie en bronnen Raadpleeg de website.
Naleving
Richtlijn Norm(en)
2014/30/EU
Elektromagnetische compatibiliteit
(EMC)
EN 60945:2002
Maritieme navigatie- en radiocommunicatieapparatuur en
-systemen. Algemene vereisten. Testmethoden en vereiste
testresultaten.
2013/53/EU
Pleziervaartuigen en waterscooters ISO 8846:1990 (EN 28846:1993) Kleine vaartuigen. Elektrische apparaten. Bescherming tegen
ontbranding van omringende brandbare gassen.
2011/65/EU
Beperking van het gebruik van
bepaalde gevaarlijke stoffen
in elektrische en elektronische
apparatuur
EN 50581:2012
Technische documentatie voor de beoordeling van elektrische
en elektronische producten met betrekking tot de beperking
van gevaarlijke stoffen.
Garantie en retouren
Met de Xylem beperkte garantie wordt gegarandeerd dat dit product vrij is van materiaal- en productiefouten
gedurende een periode van 3 jaar. De garantie is exclusief en in plaats van alle andere uitdrukkelijke of
geïmpliceerde garanties, voorwaarden of bepalingen van welke aard dan ook met betrekking tot de hieronder
vermelde goederen, met inbegrip van en zonder beperking van geïmpliceerde garanties van verkoopbaarheid
en geschiktheid voor een bepaald doel, die hierbij uitdrukkelijk afgewezen en buitengesloten zijn. Tenzij de
wet anders voorschrijft, zijn de exclusieve verhaalmogelijkheid van de koper en de totale aansprakelijkheid
van de verkoper voor schending van een van de bovenstaande garanties beperkt tot reparatie of vervanging
van het product en worden deze in alle gevallen beperkt tot het door de koper betaalde bedrag. In geen geval
is de verkoper aansprakelijk voor enige andere vorm van schade, hetzij directe, indirecte, geliquideerde,
incidentele, gevolgschade, smartengeld of schadevergoedingen met een boetekarakter of bijzondere
schade, waaronder begrepen maar niet beperkt tot verlies van winst, verlies van verwachte besparingen of
opbrengsten, verlies van inkomsten, verlies van zakelijke transacties, verlies van productie, verlies van kansen
of verlies van reputatie. Deze garantie is slechts een weergave van de volledige beperkte garantie. Voor een
uitgebreide uitleg kunt u terecht op www.xylem.com/en-us/support/, ons vermelde kantoornummer
bellen of een brief schrijven naar uw regiokantoor.
Procedure voor retourzending
Retouren binnen de garantie vinden plaats via de plaats van aankoop. Neem contact op met de desbetreffende
entiteit met een aankoopbewijs ter controle van de datum.

20
Installatie
Montage van de pomp
Maak de pomp met behulp van de rubberen dempvoetjes vast op een stevig oppervlak boven de waterlijn
in een droge ruimte met voldoende ventilatie. Monteer de pomp horizontaal of, indien verticaal, met de
pompkop naar beneden. De pomp kan niet ondergedompeld worden.
Installatie van de leidingen
Het gebruik van een flexibele slang met een omvang die overeenkomt met die van de meegeleverde
poortkoppelingen, wordt aanbevolen. Bevestig de slang stevig op deze koppelingen met behulp van twee
roestvrijstalen slangklemmen per koppeling. Breng de o-ringzijde van de koppelingen het eerst in de pompkop
en duw vervolgens de bevestigingsklemmetjes erin om de koppelingen vast te zetten. Een Jabsco 20 of 40
fijne metalen zeef moet worden geïnstalleerd op de inlaatkant van de pomp. Op de pompkop staat een pijl
die de stroomrichting aangeeft. De meeste pompen zijn van links naar rechts, zoals hieronder getoond.
Aansluiting op een stroombron
Er moet gebruik worden gemaakt van de juiste draaddikte en zekeringcapaciteit, gebaseerd op het maximale
stroomverbruik,de draadlengte en eventuele relevante regelgevingsnormen.Informatie overstroomverbruik
en zekeringen staat op het pomplabel. De juiste aansluiting van de positieve en negatieve draden op de
stroombron wordt hieronder weergegeven.
VEILIGHEIDSMAATREGEL: Voordat de pomp geactiveerd wordt, moet u ervoor zorgen
dat de slangklemmen, afvoerslang en bevestigingsklemmetjes op de koppelingen goed vastzitten.
Horizontale montage Verticale montage Niet onderdompelen
Zwart (—)
Rood (+)
Zekering Schakelaar
Accu
Bevestigingsklemmetjes
Inlaat- en
uitlaatpoort
Inlaat- en
uitlaatpoort Typische stromingsrichting
