Jandy TruFit JHCBUB User manual

H0666000 REV C
ENGLISH |FRANÇAIS |ESPAÑOL
OWNER’S MANUAL
FOR YOUR SAFETY - This product must be installed and serviced by a contractor
who is licensed and qualified in pool equipment by the jurisdiction in which the
product will be installed where such state or local requirements exist. The maintainer
must be a professional with sufficient experience in pool equipment installation and
maintenance so that all of the instructions in this manual can be followed exactly.
Before installing this product, read and follow all warning notices and instructions
that accompany this product. Failure to follow warning notices and instructions may
result in property damage, personal injury, or death. Improper installation and/or
operation will void the warranty.
Improper installation and/or operation can create unwanted
electrical hazard which can cause serious injury, property
damage, or death.
ATTENTION INSTALLER - This manual contains important
information about the installation, operation and safe use of this
product. This information should be given to the owner/operator
of this equipment.
WARNING
TruFitTM Bubbler with
Pressure Check Technology
SKU/Model # - JHCBUB

Page 2 ENGLISH TruFit Bubbler | Owner’s Manual
Table of Contents
Section 1. Important Safety Instructions ................. 3
Section 2. Installing Jandy®TruFitTM Bubbler
with Pressure Check Technology............ 4
2.1 Installation Preparations............................................................. 4
2.2 Installing the TruFit Bubbler Housing ......................................... 9
2.3 Plumbing Multiple TruFit Bubblers.............................................10
2.4 LED Light Installation.................................................................11
Section 3. Winterizing................................................11
Section 4. Troubleshooting.......................................11

TruFit Bubbler | Owner’s Manual ENGLISH Page 3
Section 1. Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS PERTAINING TO A RISK
OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS
READ AND FOLLOW ALL INSTRUCTIONS
When installing and using this electrical equipment, basic safety
precautions should always be followed, including the following:
WARNING
Before installing this underwater lighted bubbler, read and follow all
warning notices and instructions accompanying this light. Failure to
follow safety warnings and instructions can result in severe injury, death,
or property damage.
Visit www.jandy.com for additional free copies of these instructions or
call Zodiac Technical Support at 800.822.7933 (U.S.) or 888.647.4004
(Canada)
DANGER
RISK OF ELECTRICAL SHOCK OR ELECTROCUTION. This
underwater light must be installed by a licensed or certified electrician
in accordance with the National Electrical Code®and applicable local
codes and ordinances. In Canada, the Canadian Electrical Code and
all applicable local codes and ordinances must be adhered to. Improper
installation will create an electrical hazard, which could result in death or
serious injury to pool or spa users, installers, or others due to electrical
shock, and may also cause damage to property. Read and follow the
specific instructions below.
SAVE THESE INSTRUCTIONS
ATTENTION INSTALLER
This manual contains important information about the
installation, operation and safe use of this product.
This information should be given to the owner/operator
of this equipment.
WARNING
RISK OF ELECTRICAL SHOCK OR ELECTROCUTION, which
could result in serious injury or death. The Jandy®Pro Series
Nicheless LED Lights are only available for 12-volt AC power. For
supply connection, use only an isolating low voltage power supply with
ungrounded output, evaluated and listed by a NRTL for swimming pool
use.

Page 4 ENGLISH TruFit Bubbler | Owner’s Manual
Section 2. Installing Jandy®TruFitTM Bubbler
with Pressure Check Technology
The Bubbler Housing is pre-assembled for easy connection to a water
supply line (1) and a conduit connection for the Jandy HydroCool
Nicheless Pool Light cord to run through.
NOTE: Be sure to read the entire Owner’s Manual completely and
carefully to assure you understand the system before you start
your installation.
NOTE: Do NOT use pipe dope for installation.
NOTE: Install plumbing before any electrical wiring.
2.1 Installation Preparations
The conduit for the low voltage supply cord (12Vac) can be run directly
to a Junction Box where Light(s) connections and Low Voltage wires
from the Transformer (sized correctly) are made. To reduce the risk of
bad connections and unwanted voltage drops, all Power Cords on lights
should run directly to the Low Voltage Transformer.
To ensure maximum safety, only use a transformer that can supply
12VAC and is listed or certied by a Nationally Recognized Testing
Laboratory (NRTL) as compliant with UL 379, Standard for Power
Units for Fountain, Swimming Pool, and Spa Luminaires.
The TruFit Bubbler is designed so that the lens of the tube is
approximately 4”- 8” underwater, but can be deeper as long as the
water supply can be increased.
Keep in mind that the deeper the lens is underwater the less lighting
effect will be above the water. Water flow should be adjusted to the
desired plume while Jandy®HydroCool Nicheless Pool Light is
set to the desired color mode. Use the table below to determine the
approximate plume height.
1/2” NOZZLE PLUME HEIGHT
Water Depth 2” 4” 6” 8” 10” 12”
5 GPM 9” 6.5” 4”
10 GPM 22.5” 12” 8” 7” 4.5” 4”
15 GPM 59” 28” 16.5” 10.5” 8” 7.5”
20 GPM 49” 28” 16” 12.5” 11.5”
25 GPM 45.5” 27.5” 18” 16”

TruFit Bubbler | Owner’s Manual ENGLISH Page 5

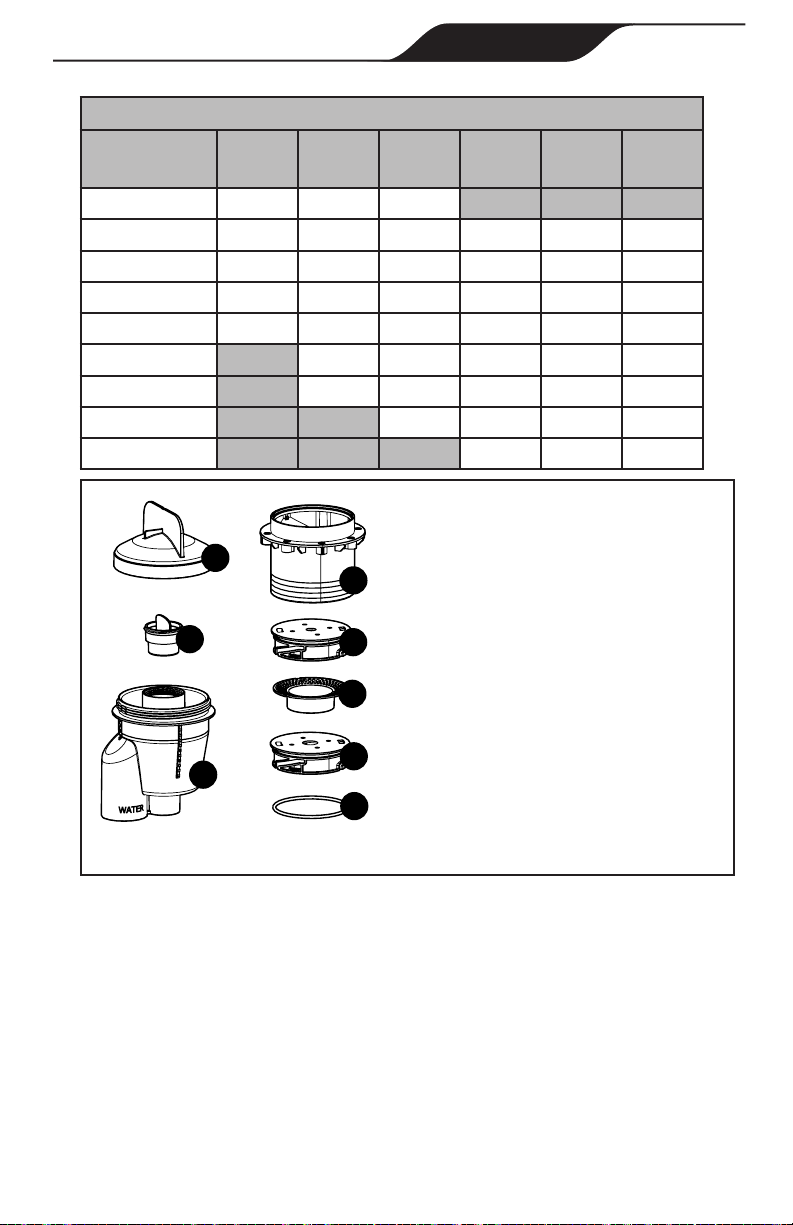

3/4” NOZZLE PLUME HEIGHT
Water Depth 2” 4” 6” 8” 10” 12”
10 GPM 8” 6” 4.5”
15 GPM 15.5” 10.5” 7.5” 6” 5” 4.5”
20 GPM 27” 17” 11” 9” 7.5” 6.5”
25 GPM 41” 26.5” 16.5” 12.5” 11” 8”
30 GPM 61” 36” 23” 16.5” 13” 11”
35 GPM 49” 34” 22.5” 17” 14.5”
40 GPM 64” 49” 30.5” 22” 17.5”
45 GPM 61” 39” 27” 21”
50 GPM 51” 34.5” 26.5”
2
1 - Jandy®Bubbler Body
2 - Small Construction Cover
3 - Large Construction Cover
4 - O-Ring
5 - 3/4 Inch Lens
6 - Diffuser
7 - 1/2 Inch Lens
8 - Adjustable Sleeve
1
4
5
7
6
8
3
Figure 1. Package Contents
The TruFitTM Bubbler body comes with the Large Construction Cover
pre-assembled and ready to pressure test.
Inside the TruFit Bubbler Body - a Small Construction Cover has already
been installed. Do not remove this until the Bubbler Body is ready to have
the light installed.
NOTE: Adjustable Sleeve is for
berglass and vinyl
pools only

Page 6 ENGLISH TruFit Bubbler | Owner’s Manual

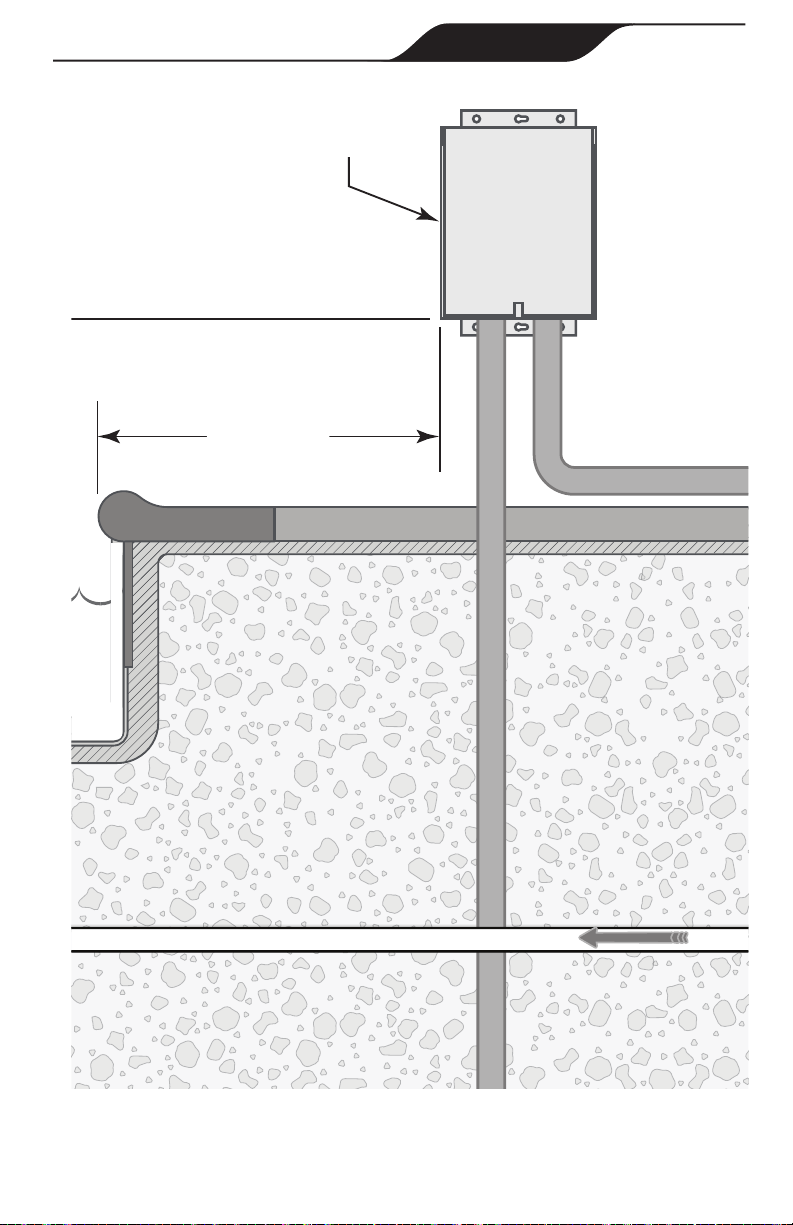

Hydraulic Cement
12 VAC Transformer listed/certified for
pool/spa equipment or Junction Box
From Main Power
Baja Bench/Walkout
48” (122 cm)
Minimum
48” (122 cm)
Minimum
J-Box Height
Above Water Line
Follow all NEC and local codes
J-Box Height
Above Water Line
Follow all NEC and local codes
Recommended Minimum
24” (61 cm)
to help avoid turbulance
Recommended Lens Depth
to Water Line
2.5"-6" (5-15 cm)
4" minimum depth to the
top of the light lens.
From Pump Discharge/Manifold
Recommended minimum distance
from wall or other bubblers
36” (91 cm)
to help avoid swirling and turbulance
The bubbler face must be completely snug and flush
with the pool wall/surface without any protrusions.
Baja Bench Walkout
Plaster Cement

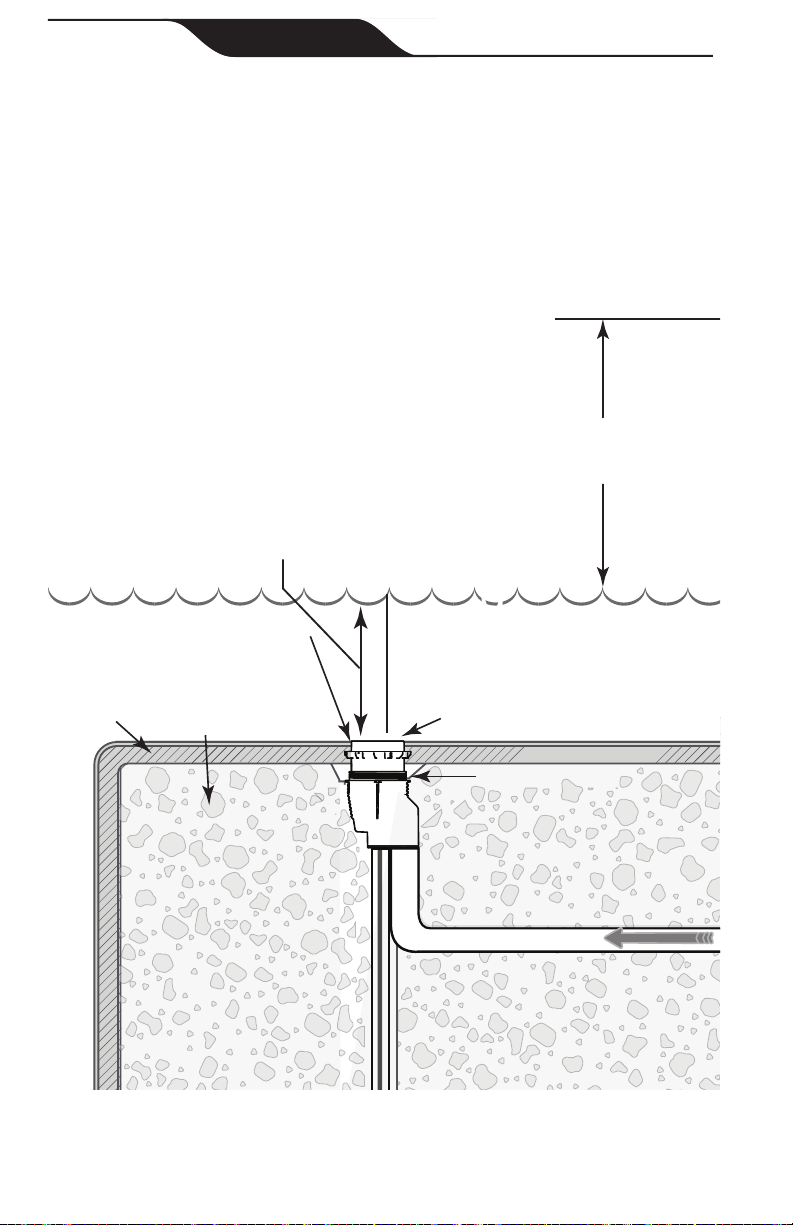

Figure 2. Bubbler Installation Guidelines

TruFit Bubbler | Owner’s Manual ENGLISH Page 7
Hydraulic Cement
12 VAC Transformer listed/certified for
pool/spa equipment or Junction Box
From Main Power
Baja Bench/Walkout
48” (122 cm)
Minimum
48” (122 cm)
Minimum
J-Box Height
Above Water Line
Follow all NEC and local codes
J-Box Height
Above Water Line
Follow all NEC and local codes
Recommended Minimum
24” (61 cm)
to help avoid turbulance
Recommended Lens Depth
to Water Line
2.5"-6" (5-15 cm)
4" minimum depth to the
top of the light lens.
From Pump Discharge/Manifold
Recommended minimum distance
from wall or other bubblers
36” (91 cm)
to help avoid swirling and turbulance
The bubbler face must be completely snug and flush
with the pool wall/surface without any protrusions.
Baja Bench Walkout
Plaster Cement

Page 8 ENGLISH TruFit Bubbler | Owner’s Manual
The top of the cap (A)
indicates where the lens
surface will be glued if nothing
is cut off of the sleeve.
The lower indicator on the cap
(B) is the level where the lens
will be glued if all of the
adjustment guides are cut off.
Adjustable Sleeve
Large Construction Cap
A
B
B
B
A
A
Figure 3. Large Construction Cap and Adjustable Sleeve
The TruFitTM Bubbler has an adjustable sleeve that can easily be cut to fit
the desired level. The large construction cap is designed to be a guide for
showing the range of adjustability.
WATER
POWER
B
A
Figure 4. Bubbler Housing Installation Level

TruFit Bubbler | Owner’s Manual ENGLISH Page 9
2.2 Installing the TruFitTM Bubbler Housing
1. The TruFit Bubbler is designed to be installed during the gunite phase
of pool building.
2. Two conduits should be run to the Bubbler body:
a. 1.5” PVC Pipe for water supply and
b. 1” conduit for Pool Light Power Cord.
NOTE: Do NOT use 90 degree ttings. Only 45 degree or sweep elbows
are to be used.
3. The 1.5” PVC pipe supplying the water to the Bubbler should have
a gate valve or ball valve installed to adjust the water supply ow to
create desired water/lighting eect.
4. The conduit for the TruFit Bubbler power cord must run from the
bubbler directly to a 12 VAC Transformer that is NRTL Listed/
Certied for swimming pool use.
5. With the large construction cap on, install the Bubbler Housing onto
the pipe so that the disired nished surface is above the lower indicator
(B) and bellow the top of the cap (A). See gure 4
Important: After gunite you need to “cove” around the TruFit Bubbler
Housing. This is so that the Large Construction Cover can be removed
and the adjustable sleeve can be installed and trimmed to be ush with
the interior surface.
6. Dig a cove around the top of the TruFit Bubbler Housing.
7. Trim Adjustable Sleeve to be ush with the interior surface.
NOTE: Threaded inserts on the adjustable sleeve are only used for vinyl/
berglass installations.
8. Install the Small Construction Cover before plastering. This will
ensure that the threads remain clean and that no debris falls into the
Bubbler Housing.
9. Backll the “cove” area around the Bubbler Housing. After plastering,
remove the Small Construction Cover.
10. Install the Jandy®HydroCool Nicheless Pool Light.

Page 10 ENGLISH TruFit Bubbler | Owner’s Manual

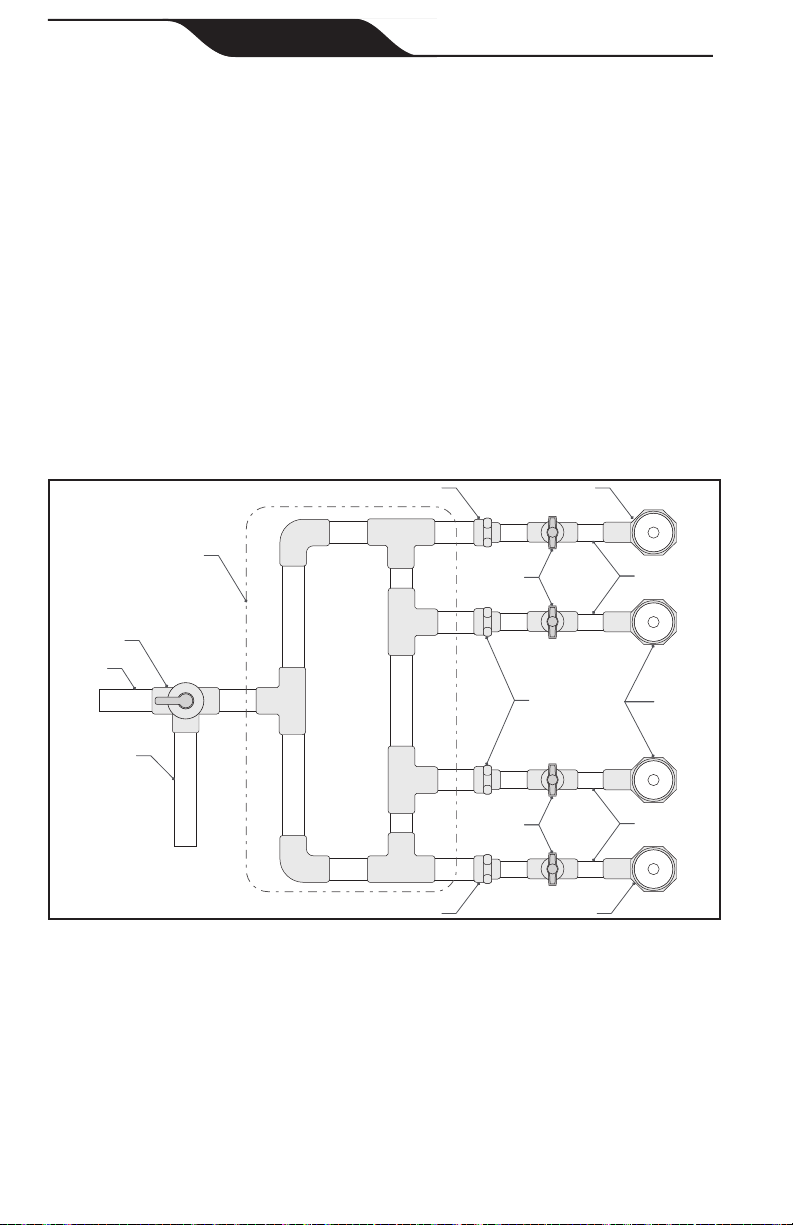

2.3 Plumbing Multiple TruFitTM Bubblers
When installing multiple bubblers it is advised that a looped manifold
system be implemented to provide independent water flow control to each
of the bubblers on the system. See Figure 1.
1. Plumb an adjustable ball or gate valve to supply ow to the manifold
assembly.
2. If necessary install reducer bushings to bring the supply lines to each
bubbler down to the required 1.5” supply size.
3. Plumb an adjustable ball or gate valve on each branch of the manifold.
4. Use the individual ball valves to adjust the plume height on each of the
bubblers to your preference.
Water Supply
Pool Return
3 Way Valve
Manifold Assembly
Ball Valve
Ball Valve
Reducer Bushing LED Bubbler
Reducer Bushing LED Bubbler
Reducer Bushing LED Bubbler
1.5" PVC
1.5" PVC
NOTE: The piping for the
manifold assembly should be
such that it allows sufficient flow
to all the bubblers installed on
the system
Figure 5. Looped Manifold Plumbing

TruFit Bubbler | Owner’s Manual ENGLISH Page 11
2.4 LED Light Installation
The Jandy TruFitTM Bubbler with Pressure Check Technology is designed to
be fitted with a Jandy®HydroCool Nicheless Pool Light. Once the pressure
tests have been completed and the Small Construction Cover has been
removed, you are ready to install the Jandy HydroCool Nicheless Light into
the Bubbler Housing.
1. Feed the power cable through the housing and conduit to the power
source. Allow 18”-24” slack for service loop.
2. Place the Light into the Bubbler and tighten into the threaded housing.
3. See the Jandy HydroCool Nicheless light Owner’s Manual for light
installation instructions.
Section 3. Winterizing
The water level should be lowered to approximately 12 inches below the
pool lights. Make certain that the water is drained out of the housing.
Consult a Local Swimming Pool Professional for proper winterization.
Minimum safeguard requires dropping the water level 2”-4” below the
light. At NO TIME should there be water removed from the pool without
checking ground water tables.
Section 4. Troubleshooting
Use the troubleshooting information in the following table for suggestions.
Symptom Problem Corrective Action
All lights fail to illuminate Lights are not
receiving power
Check 120VAC power supply into
transformer. Check for 12VAC output at
transformer. If 120 volts was used in the
installation, damage may result and will
not be covered under warranty.
One or more lights are dim,
blinking or not working
Poor connection
or improper wire
gauge
Separate each light and independently
wire 12V to the single light only. Repeat
this process on each light. If junction box
is being used, check for proper connec-
tion of light cord. Verify that the correct
wire gauge is being used between the
transformer and junction box.
Colored lights out of synch Improper voltage
supply or poor
connection to the
light
Verify that proper wire connections are
being achieved for the lights that are out
of synch. Reset all the lights to white by
turning lights OFF for ve (5) seconds,
then turning ON.

©2020 Zodiac Pool Systems LLC. All rights reserved. ZODIAC® is a registered trademark of
Zodiac International, S.A.S.U., used under license. All other trademarks are the property of their
respective owners.
H0666000 REVC
Zodiac Pool Systems LLC
2882 Whiptail Loop # 100, Carlsbad, CA 92010
Jandy.com | 1.800.822.7933
Zodiac Pool Systems Canada, Inc.
3365 Mainway, Unit 2 Burlington, ON L7M 1A6
Jandy.ca | 1.888.647.4004
ETL LISTED
CONFORMS TO
UL STD 676
CERTIFIED TO
CAN/CSA C22.2 NO.89

H0666000 RÉV C
FRANÇAIS
MANUEL DU PROPRIÉTAIRE
POUR VOTRE SÉCURITÉ, ce produit doit être installé et entretenu par un entrepreneur
qualifié en équipements de piscine disposant d’un permis délivré par la juridiction
dans laquelle le produit est installé lorsque de telles exigences étatiques ou locales
existent. L’agent d’entretien doit être un professionnel disposant de suffisamment
d’expérience dans l’installation et l’entretien de l’équipement de piscine, afin de
s’assurer que toutes les directives du présent manuel sont scrupuleusement
respectées. Avant d’installer ce produit, lire et suivre tous les avertissements et
toutes les directives qui accompagnent ce produit. Tout non-respect des instructions
d’avertissement peut entraîner des dommages matériels, des blessures corporelles
ou même la mort. Une mauvaise installation ou utilisation annule la garantie.
Une mauvaise installation ou utilisation peut engendrer un danger
électrique pouvant entraîner des dommages matériels ou des
blessures graves, voire mortelles.
À L’ATTENTION DE L’INSTALLATEUR - Le présent manuel
contient des informations importantes sur l’installation, le
fonctionnement et l’utilisation sécuritaire de ce produit. Ces
informations doivent être transmises au propriétaire ou à
l’utilisateur de cet équipement.
AVERTISSEMENT
Barboteur TruFitMC avec technologie
de vérication de pression
UGS/Modèle nº - JHCBUB

Page 14 FRANÇAIS Barboteur TruFit | Manuel du propriétaire
Table des matières
Section 1. Consignes de sécurité importantes.....15
Section 2. Installation du barboteur Jandy®
TruFitMC avec technologie de
vérification de pression.........................16
2.1 Préparations pour l’installation ................................................16
2.2 Installation du boîtier du barboteur TruFitMC ............................21
2.3 Plomberie de plusieurs barboteurs TruFitMC ............................22
2.4 Installation de l’éclairage au DEL............................................23
Section 3. Hivernage................................................23
Section 4. Dépannage..............................................23

Barboteur TruFit | Manuel du propriétaire FRANÇAIS Page 15
Section 1. Consignes de sécurité importantes
CONSIGNES DE SÉCURITÉ IMPORTANTES CONCERNANT LE
RISQUE D’INCENDIE, DE DÉCHARGE ÉLECTRIQUE OU DE
BLESSURES CORPORELLES
LIRE ET SUIVRE TOUTES LES DIRECTIVES
Lors de l’installation et de l’utilisation de cet équipement électrique,
les consignes de sécurité élémentaires doivent toujours être respectées,
notamment les mises en garde suivantes :
AVERTISSEMENT
Avant d’installer ce barboteur d’éclairage immergé, veuillez lire et suivre tous les
avertissements et toutes les directives qui accompagnent ce projecteur. Omettre
de suivre les mises en garde et les instructions pourrait entraîner des blessures
corporelles graves, la mort ou des dommages à la propriété.
Visiter www.jandy.com pour obtenir des copies gratuites supplémentaires de ces
instructions ou appeler le soutien technique Zodiac au 800.822.7933 (É.-U.) ou au
888.647.4004 (Canada)
DANGER
RISQUE DE DÉCHARGE ÉLECTRIQUE OU D’ÉLECTROCUTION. Ce
projecteur subaquatique doit être installé par un électricien agréé ou accrédité,
conformément au National Electrical Code®et aux normes et règlements locaux
applicables. Au Canada, le Code canadien de l’électricité, les règlements et les
ordonnances doivent être respectés. Une installation inadéquate créera des
risques électriques qui pourraient entraîner la mort ou des blessures corporelles
graves aux utilisateurs de la piscine ou du spa, aux installateurs ou à d’autres
en raison d’une décharge électrique, en plus de causer des dommages à la
propriété. Veuillez lire et suivre les instructions précises ci-dessous.
CONSERVER CES DIRECTIVES
À L’ATTENTION DE L’INSTALLATEUR
le présent manuel contient d’importantes informations sur
l’installation, le fonctionnement et l’utilisation sécuritaires de
ce produit. Ces informations doivent être transmises au
propriétaire ou à l’utilisateur de cet équipement.
AVERTISSEMENT
RISQUE DE DÉCHARGE ÉLECTRIQUE OU D’ÉLECTROCUTION, qui
pourrait entraîner des blessures corporelles graves ou la mort. Les projecteurs
DEL sans niche Jandy®Pro Series sont disponibles pour une alimentation
électrique de 12 volts CA seulement. Pour une prise d’alimentation, n’utilisez
qu’une source d’alimentation à basse tension isolée avec une sortie non mise à
la masse, évaluée et répertoriée par un laboratoire d’essais reconnu à l’échelle
nationale pour une utilisation avec les piscines.

Page 16 FRANÇAIS Barboteur TruFit | Manuel du propriétaire
Section 2. Installation du barboteur Jandy®
TruFitMC avec technologie de vérication de
pression
Le boîtier du barboteur est préalablement assemblé pour connecter
facilement à la conduite d’alimentation d’eau (1) et à la conduite de
raccordement du passage du cordon d’éclairage de piscine sans encastrement
HydroCool de Jandy.
REMARQUE : Assurez-vous de lire entièrement et attentivement le
manuel du propriétaire pour vous assurer de bien comprendre le
système avant de commencer votre installation.
REMARQUE : Ne PAS utiliser d’enduit à tuyau pour l’installation.
REMARQUE : Installez la plomberie avant tout câblage électrique.
2.1 Préparations pour l’installation
Le conduit pour le cordon d'alimentation basse tension (12 VCA) peut
être acheminé directement vers une boîte de jonction où les connexions
de lumière(s) et des câbles basse tension du transformateur (dimensionnés
correctement) sont eectuées. Pour réduire le risque de mauvaises
connexions et de chutes de tension indésirables, tous les cordons
d'alimentation de l’éclairage doivent être acheminés directement au
transformateur basse tension.
Pour assurer une sécurité maximale, utilisez uniquement un transformateur qui
peut fournir 12 VCA et qui est répertorié ou certié par un laboratoire d'essais
reconnu au niveau national (NRTL) comme conforme à la norme UL 379,
Standard for Power Units for Fountain, Swimming Pool, and Spa Luminaires.
Le barboteur TruFit est conçu de sorte que la lentille du tube soit à
environ 4 po- 8po sous l'eau, mais peut être plus profond tant que
l'approvisionnement en eau peut être augmenté.
Gardez à l'esprit que plus la lentille est posée vers le fond sous l'eau,
moins l'effet d'éclairage sera au-dessus de l'eau. Le débit de l’eau doit être
ajusté au panache voulu alors que l’éclairage de piscine sans encastrement
HydroCool de Jandy® est réglé au mode de couleur voulu. Utilisez le
tableau ci-après pour déterminer la hauteur approximative du panache.
HAUTEUR DE LA BUSE DU PANACHE 1/2 PO
Profondeur
de l’eau
25,4 cm 25,4 cm 25,4 cm 25,4 cm 25,4 cm 25,4 cm
5 GPM 25,4 cm 25,4 cm 25,4 cm
10 GPM 25,4 cm 25,4 cm 25,4 cm 25,4 cm 25,4 cm 25,4 cm
15 GPM 25,4 cm 25,4 cm 25,4 cm 25,4 cm 25,4 cm 25,4 cm
20 GPM 25,4 cm 25,4 cm 25,4 cm 25,4 cm 25,4 cm
25 GPM 25,4 cm 25,4 cm 25,4 cm 25,4 cm

Barboteur TruFit | Manuel du propriétaire FRANÇAIS Page 17
HAUTEUR DE LA BUSE DU PANACHE 3/4 PO
Profondeur
de l’eau
25,4 cm 25,4 cm 25,4 cm 25,4 cm 25,4 cm 25,4 cm
10 GPM 25,4 cm 25,4 cm 25,4 cm
15 GPM 25,4 cm 25,4 cm 25,4 cm 25,4 cm 25,4 cm 25,4 cm
20 GPM 25,4 cm 25,4 cm 25,4 cm 25,4 cm 25,4 cm 25,4 cm
25 GPM 25,4 cm 25,4 cm 25,4 cm 25,4 cm 25,4 cm 25,4 cm
30 gal/min 25,4 cm 25,4 cm 25,4 cm 25,4 cm 25,4 cm 25,4 cm
35 GPM 25,4 cm 25,4 cm 25,4 cm 25,4 cm 25,4 cm
40 GPM 25,4 cm 25,4 cm 25,4 cm 25,4 cm 25,4 cm
45 GPM 25,4 cm 25,4 cm 25,4 cm 25,4 cm
50 gal/min 25,4 cm 25,4 cm 25,4 cm
2
1 - Jandy®Corps du barboteur
2 - Couvercle petite construction
3 - Couvercle grande construction
4 - Joint torique
5 - Lentilles 3/4 pouce
6 - Diffuseur
7 - Lentilles 1/2 pouce
8 - Manchon ajustable
1
4
5
7
6
8
3
Figure 1. Contenu de l’emballage
Le corps du barboteur TruFitMC est livré avec le grand couvercle de
construction pré-assemblé et prêt à être testé sous pression.
À l'intérieur du corps du barboteur TruFit - un petit couvercle de
construction a déjà été installé. Ne l'enlevez pas tant que le corps du
barboteur n'est pas prêt pour l’installation de la lumière.
REMARQUE: Le manchon ajustable
est réservé aux piscines en
bre de verre et en vinyle

Page 18 FRANÇAIS Barboteur TruFit | Manuel du propriétaire
Ciment hydraulique
Transformateur homologué
12 V. c.a./certifié pour équipement
de piscine/spa ou boîte de jonction
Depuis l’alimentation principale
Débrayage Baja
48 po (122 cm)
Minimum
48 po (122 cm)
Minimum
Hauteur de la boîte de connexion
Au dessus de la ligne d’eau
Respecter tous les codes d’électricité et locaux
Hauteur de la boîte de connexion
au-dessus de la ligne d’eau
Respecter tous les codes d’électricité et locaux
Minimum recommandé
24 po (61 cm)
Pour aider à éviter les turbulences
Profondeur des lentilles à la
ligne d’eau recommandée
2,5 à 6 po (5-15 cm)
Une profondeur minimale
de 4 po jusqu’en haut des
lentilles d’éclairage.
Depuis la décharge ou le collecteur de la pompe
La distance minimale recommandée
de la paroi ou des autres barboteurs
91 cm (36 po)
pour éviter les tourbillons et turbulences
La surface du barboteur doit être bien accotée
et encastrée avec la paroi/surface de
la piscine sans protrusion.
Débrayage Baja
Plâtre Ciment
Figure 2. Directives d’installation pour le barboteur

Barboteur TruFit | Manuel du propriétaire FRANÇAIS Page 19
Ciment hydraulique
Transformateur homologué
12 V. c.a./certifié pour équipement
de piscine/spa ou boîte de jonction
Depuis l’alimentation principale
Débrayage Baja
48 po (122 cm)
Minimum
48 po (122 cm)
Minimum
Hauteur de la boîte de connexion
Au dessus de la ligne d’eau
Respecter tous les codes d’électricité et locaux
Hauteur de la boîte de connexion
au-dessus de la ligne d’eau
Respecter tous les codes d’électricité et locaux
Minimum recommandé
24 po (61 cm)
Pour aider à éviter les turbulences
Profondeur des lentilles à la
ligne d’eau recommandée
2,5 à 6 po (5-15 cm)
Une profondeur minimale
de 4 po jusqu’en haut des
lentilles d’éclairage.
Depuis la décharge ou le collecteur de la pompe
La distance minimale recommandée
de la paroi ou des autres barboteurs
91 cm (36 po)
pour éviter les tourbillons et turbulences
La surface du barboteur doit être bien accotée
et encastrée avec la paroi/surface de
la piscine sans protrusion.
Débrayage Baja
Plâtre Ciment

Page 20 FRANÇAIS Barboteur TruFit | Manuel du propriétaire
Le haut du capuchon (A)
indique où la surface de la
lentille sera collée si rien n’est
coupé du manchon.
L’indicateur inférieur sur le
capuchon (B) est le niveau où
la lentille sera collée si tous
les guides d’ajustement sont
coupés.
Manchon ajustable
Capuchon grande construction
A
B
B
B
A
A
Figure 3. Capuchon grande construction et manchon ajustable
Le barboteur TruFitMC comporte un manchon ajustable pouvant être
facilement coupé au niveau souhaité. Le capuchon grande construction est
conçu pour être un guide indiquant la plage de réglage.
EAU
ALIMENTATION ÉLECTRIQUE
B
A
Figure 4. Niveau d’installation du boîtier du barboteur.
