JUKI CP-180 User manual

CP-180
No.1528-00
40088353
注意： このたびは、当社の製品を、お買い上げいただきまして、有難うございました。
 安全に使用していただくために、使用前に必ずこの取扱説明書をお読みください。
 また、いつでもすぐに読めるように、この取扱説明書を保管してください。
NOTE : Read safety instructions carefully and understand them before using.
Retain this Instruction Manual for future reference.
HINWEIS : Lesen Sie die Sicherheitsanweisungen aufmerksam durch, um sich mit ihnen vertraut
zu machen, bevor Sie diese Maschine in Betrieb nehmen. Bewahren Sie diese
Bedienungsanleitung für spätere Bezugnahme auf.
NOTE : Avant d’utiliser la machine, lire attentivement toutes les consignes de sécurité.
Conserver ce manuel pour pouvior le consulter en cas de besoin.
NOTA : Antes de comenzar a usar esta máquina lea con detención hasta comprender todas las
instrucciones de sequridad. Conserve este Manual de instrucciones a mano para futuras
consultas.
NOTA : Leggere attentamente e compredere tutte le istruzioni per la sicurezza prima di inziare l’ uso
di questa macchina. Conservare questo Manuale d’Instruzioni per pronto riferimento.
注意 : 为了安全地使用，请您在使用之前一定阅读本使用说明书。
另外，请您注意保管本使用说明书，以便随时查阅。
ЗАМЕЧАНИЯ : Внимательно прочитайте иусвойте правила техники безопасности перед использованием швейной
машины. Сохраните эту инструкцию по эксплуатации для того, чтобы обращаться кней ивбудущем.
NOT : Güvenlik talimatınıdikkatle okuyun ve makineyi kullanmadan önce tümüyle öğrenin.
Gelecekte de yararlanmak için, bu kullanma kılavuzunu muhafaza edin.
取扱説明書 /パーツリスト
INSTRUCTION MANUAL / PARTS LIST
BETRIEBSANLEITUNG MANUEL D’UTILISATION
MANUAL DE INSTRUCCIONES MANUALE D’ISTRUZIONI
使用说明书
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
KULLANMA KILAVUZU
校正用

校正用

日本語
日本語
校正用

- i -
目 次
1. コントロールパネルの取り付け....................................................................................... 1
2. コードの接続...................................................................................................................... 1
3. 各部の説明.......................................................................................................................... 2
4. 頭部設定方法...................................................................................................................... 2
5. 頭部調整（ダイレクトモータ方式のミシンのみ）........................................................... 3
6. 操作パネルの説明............................................................................................................... 4
7. 各種縫いパターンの操作方法........................................................................................... 5
8. ワンタッチ設定について................................................................................................... 9
9. 生産支援機能について....................................................................................................... 9
10. 下糸カウンタの使い方.................................................................................................... 12
11. 糸切りカウンタの使い方................................................................................................ 13
12. 半針補正スイッチについて............................................................................................ 13
13. キーロック機能について................................................................................................ 14
14. 布端センサ ON ／ OFF スイッチ について........................................................... 14
15. 自動糸切りスイッチ について................................................................................. 14
16. ワンショット自動縫いスイッチ について............................................................. 14
17. 糸切り禁止スイッチ について................................................................................. 15
18. 機能設定スイッチについて............................................................................................ 15
19. オプション入出力設定について.................................................................................... 16
20. ペダルセンサ中立自動補正............................................................................................ 18
21. 自動押え上げ機能選択方法............................................................................................ 18
22. 機能設定データの初期化方法........................................................................................ 19
23. エラーコードの確認方法................................................................................................ 19
校正用

- 1 -
日本語

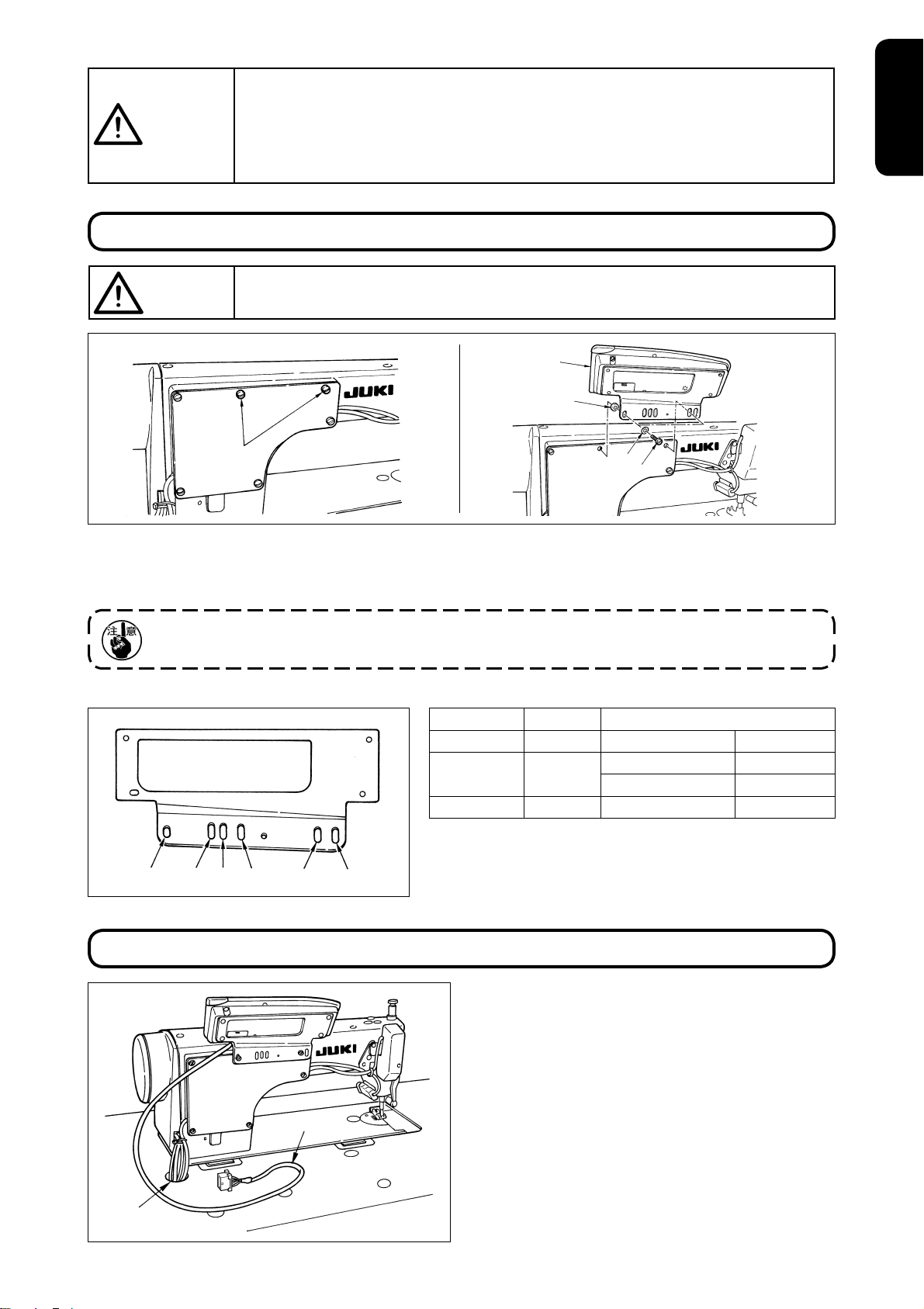

1) 窓板止めねじ 1を窓板より取り外します。
2) コントロールパネル 2を、パネル付属のねじ 5・平座金 3・およびゴム座 4を使用して頭部に取り
付けます。
1.コントロールパネルの取り付け
取り付け穴 ねじ
DDL-9000A 1-5M5 × 12 パネル付属ねじ
DDL-9000B 1-5AK 付き M5 × 14 窓板ねじ
AK 無し M5 × 12 パネル付属ねじ
LH-3500A 2-5M5 × 14 窓板ねじ
＜各頭部とブラケット取り付け穴位置＞
1
2
4
5
123 456
注意
本取扱説明書はコントロールパネル CP-180 についての説明書です。
事前にコントロールボックス取扱説明書の「安全についての注意事項」を読み、十分理解の
上でご使用ください。
また、本製品は精密機器のため、水や油をかけたり、落下させるなどの衝撃を与えないよう
に取扱いには十分注意をお願いします。
注意 不意の起動による事故を防ぐため、電源を切ってから行ってください。
 1.取付け方法は DDL-9000B（AK 無し）を例にしています。
 2.頭部によってパネル取付けのねじが変わります。表 1 を参照し、ねじの種類を確認してください。
3
表1
1) コントロールパネルのコード 1をテーブル穴
Aを通して、テーブルの下に通します。
2) コネクタの接続については、コントロールボッ
クスの取扱説明書を参照してください。
2.コードの接続
1
A
校正用

- 2 -
1電源表示 LED：電源スイッチを ON すると点灯します。
2最高速度制限ボリューム：左方向 ( ) へ動かすと最高速度が制限されます。
3.各部の説明
1
2
1
4.頭部設定方法
2
1)18.機能設定スイッチについてp.15 を参照
して機能設定 No.95 を呼び出します。
2) スイッチ 1を押すことにより、頭部のタイプを
選択することができます。
※ 頭部のタイプは、別紙の「ミシンセットアップ
上の注意」または「頭部一覧表」を参照して下
さい。
3) 頭部タイプを選択後、スイッチ 2を押すことに
よりステップが「96」または「94」に進み、
頭部タイプにあわせて設定内容が自動的に初期
化されます。
校正用

- 3 -
日本語
1) スイッチ 1とスイッチ 2を同時に押しながら
電源スイッチをＯＮします。
2) 表示部 Aに と表示され頭部調整モードに
なります。
3) 頭部プーリを手で回して主軸基準信号を検出す
ると、表示部 Bに主軸基準信号からの角度が表
示されます。
 （値は参考値です。）
4) この状態でプーリの白点 2とプーリカバーの凹
み3を図のように一致させます。
5) スイッチ 4を押して調整作業は終了です。
 （値は参考値です。）
5.頭部調整（ダイレクトモータ方式のミシンのみ）
注意 糸切り後にプーリの白点とカバーの凹みが大きくズレている場合は、下記の操作により頭部
の角度調整を行ってください。
2
3
4
BA
21
校正用

- 4 -

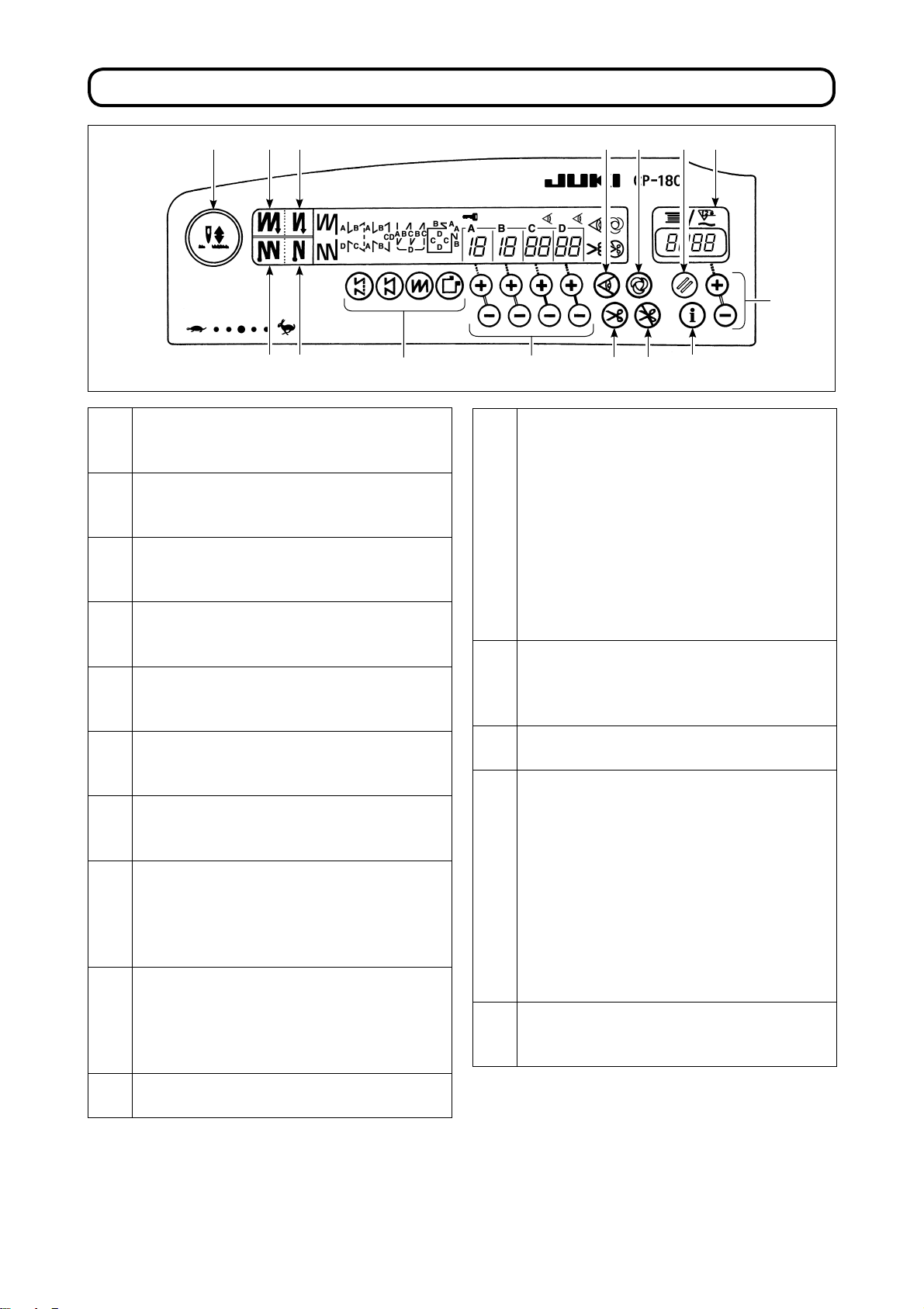

6.操作パネルの説明
1パターンの選択スイッチ
・4 種類のパターンを選択するためのスイッチ
です。
2始め二重返し縫いスイッチ
・縫い始めの二重返し縫いを ON/OFF するため
のスイッチです。
3終わり二重返し縫いスイッチ
・縫い終わりの二重返し縫いを ON/OFF するた
めのスイッチです。
4始め自動返し縫いスイッチ
・縫い始めの自動返し縫いを ON/OFF するため
のスイッチです。
5終わり自動返し縫いスイッチ
・縫い終わりの自動返し縫いを ON/OFF するた
めのスイッチです。
6針数設定スイッチ
・A 〜 D の各工程の針数を設定するためのス
イッチです。
7布端センサ ON/OFF スイッチ
・布端センサ取り付け時、有効となります。
・布端センサを使用する、しないを選択します。
8ワンショット自動縫いスイッチ
・布端センサ取り付け時、定寸縫い時に有効と
なります。
・縫製をスタートすると布端検知、または、設
定針数までミシンを自動で動かします。
9自動糸切りスイッチ
・布端センサ使用時、定寸縫い時に有効となり
ます。
・ペダル前踏みのままでも布端検知、または、
定寸縫いが終了すると糸切り工程に移ります。
!0 糸切り禁止スイッチ
・全ての糸切りを禁止します。
!4 24 8 !1
35 9!5
61
!3

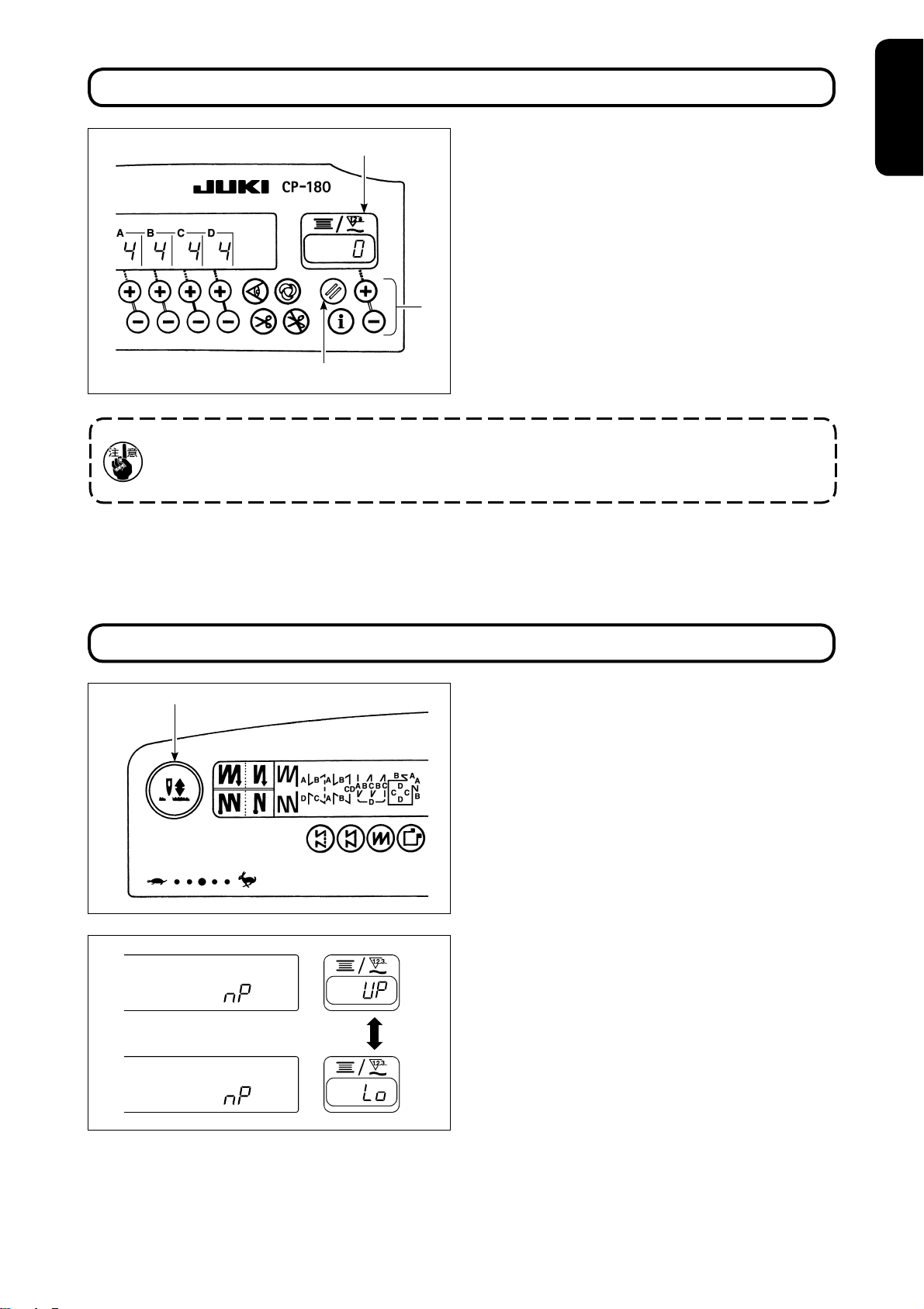

!1 下糸カウンタ / 糸切りカウンタ
・コントロールボックス本体の機能により、下
糸カウンタ / 糸切りカウンタを切替えること
が出来ます。
下糸カウンタ :
・下糸量の設定値を減算し表示します。
・下糸残量検知装置取り付け時は、検知回数を
設定します。
糸切りカウンタ :
・糸切りを行うごとに、カウンタ値が加算され
ます。
!2 カウンタリセットスイッチ
・下糸カウンタの値を初期の設定値に戻します。
・糸切りカウンタ選択時は「0」にリセットさ
れます。
!3 下糸量設定スイッチ
・下糸量の設定をするためのスイッチです。
!4 半針補正スイッチ
・半針ごとの補正縫いを行うためのスイッチで
す。
[ ペダル中立時の針棒停止位置の切替え選択 ]
・半針補正スイッチを押しながら電源を ON す
ると、ペダル中立時の針棒停止位置が、下位
置 / 上位置と切替わります。
・コントロールボックス前面カバーにて、停止
位置の確認を行うことが出来ます。
上位置停止選択時："nPUP"
下位置停止選択時："nPLo"
!5 インフォメーションスイッチ
・生産支援機能の呼び出しとワンタッチ設定の
呼び出し（1 秒間長押し）に使用します。
7!2
!0
校正用

- 5 -
日本語
1） 返し縫いパターンスイッチ 1を押して、返し縫
いパターンを選択します。
2） 返し縫いパターンが選択され、すでに設定して
ある針数と返し縫いの状態が表示されます。
3） 針数を変更するときは、A 〜 D の各針数設定ス
イッチ 4の＋または−スイッチにより変更して
ください。
 （変更範囲 0 〜 19 針）
4） 始め自動返し縫いスイッチ 2と、終わり自動返
し縫いスイッチ 3の ON ／ OFF の組合せによ
り、4 つの縫いパターンが行えます。
5） さらに始め二重返し縫いスイッチ 5と、終わり
二重返し縫いスイッチ 6により、二重返し縫い
を選択できます。
（1）返し縫いパターン
7.各種縫いパターンの操作方法
52
63 41
2 OFF ON OFF ON
縫いパターン
A
B
D
C
D
C
A
B
3 OFF OFF ON ON
校正用

- 6 -

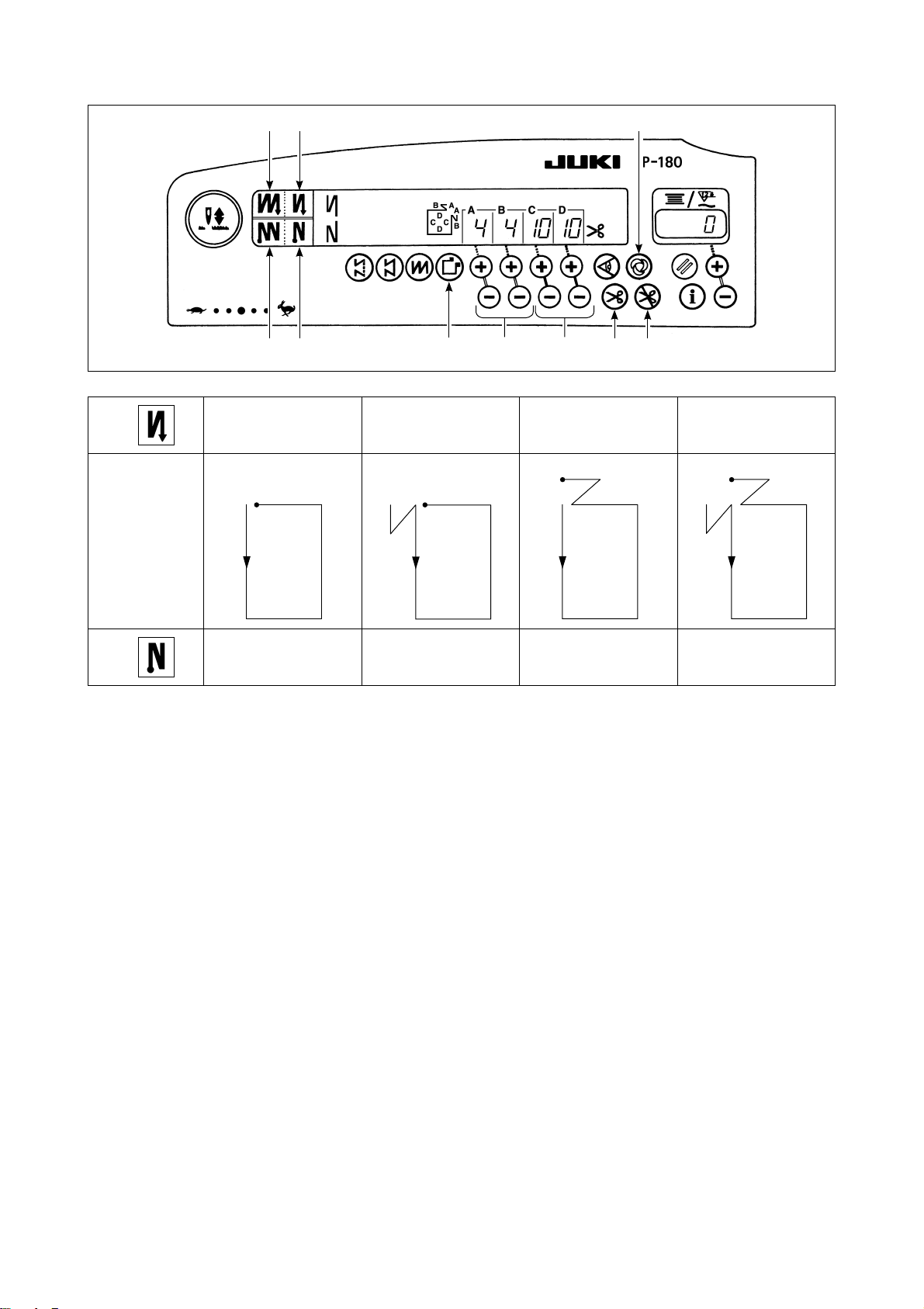

（2）定寸縫いパターン
1） 定寸縫いパターンスイッチ 1を押して、定寸縫
いパターンを選択します。
2） 定寸縫いパターンが選択され、すでに設定して
ある針数と、返し縫い等の状態が表示されます。
3） 定寸縫いパターンの針数を変更するときは、C、
D の針数設定スイッチ 5で針数を変更してくだ
さい。また、返し縫いを合わせて選択し、その
針数を変更するときは、A、B の針数設定スイッ
チ4で変更してください。
 変更範囲 A、B＝0〜19針
   C、D＝0〜500針
4） 始め自動返し縫いスイッチ 2と、終わり自動返し縫いスイッチ 3の ON、OFF の組み合わせにより、
4 つの縫いパターンが行えます。
5） さらに始め二重返し縫いスイッチ 7と、終わり二重返し縫いスイッチ 8により、二重返し縫いを選択
できます。
6） 自動糸切りスイッチ 6が選択されている場合は、 CD 区間設定値分縫製すると、自動的に糸切りを
行います。（終わり自動返し縫いが選択されているときは、自動糸切りスイッチが選択されていなくて
も、終わり自動返し縫い後、自動糸切りします。）
 自動糸切りスイッチ 6が選択されていない場合は、CD 工程終了後、タッチバックスイッチを操作する
とミシンは低速で回転（補正縫い動作）します。また、ペダルを中立まで戻し再度前踏みすると針数設
定とは無関係に縫いを続行できます。
7） 糸切り禁止 9を選択されたときは糸切りせず上停止します。
8） ワンショット縫い !0 が選択されている時は、ペダル前踏みによって、一気に設定されたスピードで自
動縫いを行います。
72
83 41 5
!0
69
2 OFF ON OFF ON
縫いパターン CD
A
B
CD
A
B
CD
A
B
A
B
CD
3 OFF OFF ON ON
