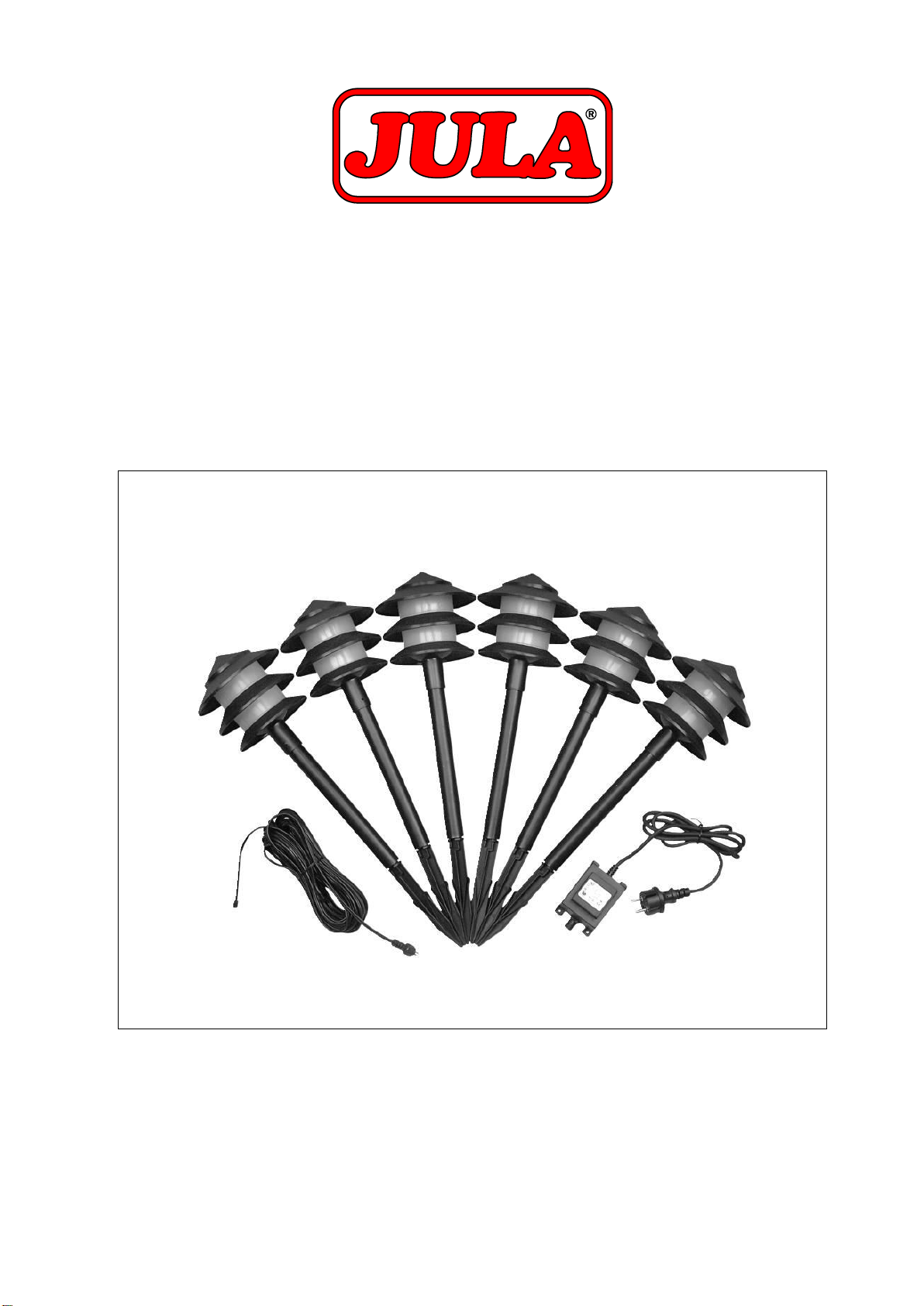

SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
Transformator
Anslut inte någon belysningsarmatur direkt till elnätet.
Medföljande transformator måste användas för anslutnng till elnätet.
Överbelasta inte transformatorn och försök inte att nätansluta annan belysning tillsammans med
denna utrustning via transformatorn.
Anslut inte transformatorn till ett eluttag förrän hela installationen är klar.
Försök inte att modifiera transformatorn eller någonting som är anslutet till den. Sådana
modifieringar äventyrar produktens säkerhetsgodkännanden och kan göra produkten osäker att
använda.
Observera att transformatorn har en dubbel isolering, varför någon jordförbindelse ej är nödvändig.
Ledarna i nätkabeln får därför inte anslutas till någon jordpunkt. Ledarna i nätkabeln är färgkodade enligt
följande:
BLÅ
= NEUTRAL
BRUN
= SPÄNNINGSFÖRANDE
Eftersom färgerna på ledarna i nätkabeln kan skilja sig från dem i den nya stickkontakten, gör på följande
sätt:
Anslut den blå ledaren till den kontaktskruv som är märkt med bokstaven Neller är färgad svart.
Anslut den bruna ledaren till den kontaktskruv som är märkt med bokstaven Leller är färgad röd.
MONTERING
Plocka fram alla delar och kontrollera att du har alla delar enligt nedanstående lista. Kontakta din
återförsäljare om någon del är skadad eller saknas.
6 st kupor
6 st rörstag
6 st kupkåpor
6 st jordspett
6 st mittre och 6 st nedre kupringar
Glödlampor (inkl. en reservlampa) 6 x 7 W / 12 V
6 st lamphållare och hylsor
1 st utomhustransformator, 50 VA
6 st lamphus
10 meter lågspänningskabel
Placera transformatorn i närheten av ett lämpligt eluttag som sitter inomhus eller i ett trädgårdsskjul eller
garage. Placera transformatorn så att ingen kan snubbla på den och så att den inte kan skadas eller
utgöra en säkerhetsrisk. Anslut inte transformatorn ännu och lågspänningskabeln skall vara frånkopplad.
Positionera lamparmaturerna på önskad plats och dra lågspänningskabeln mellan dem. Använd en slinga
på minst 60 cm för anslutning till varje lampa, men se till att finns tillräckligt med kabel över för att nå
tillbaka till transformatorn.
Observera att dessa lyktor är avsedda att monteras i lös jord eller liknande material. Ta därför hänsyn till
detta när du planerar installationen.
När du drar spänningskabeln, var noga med att lägga den så att den inte kan skadas av gräsklippare eller
andra trädgårdsredskap. Om kabeln skadas kan transformatorn kortslutas. Den termiska säkringen som
sitter i transformatorn gör då transformatorn permanent obrukbar.

SVENSKA
3
Montering av lyktor

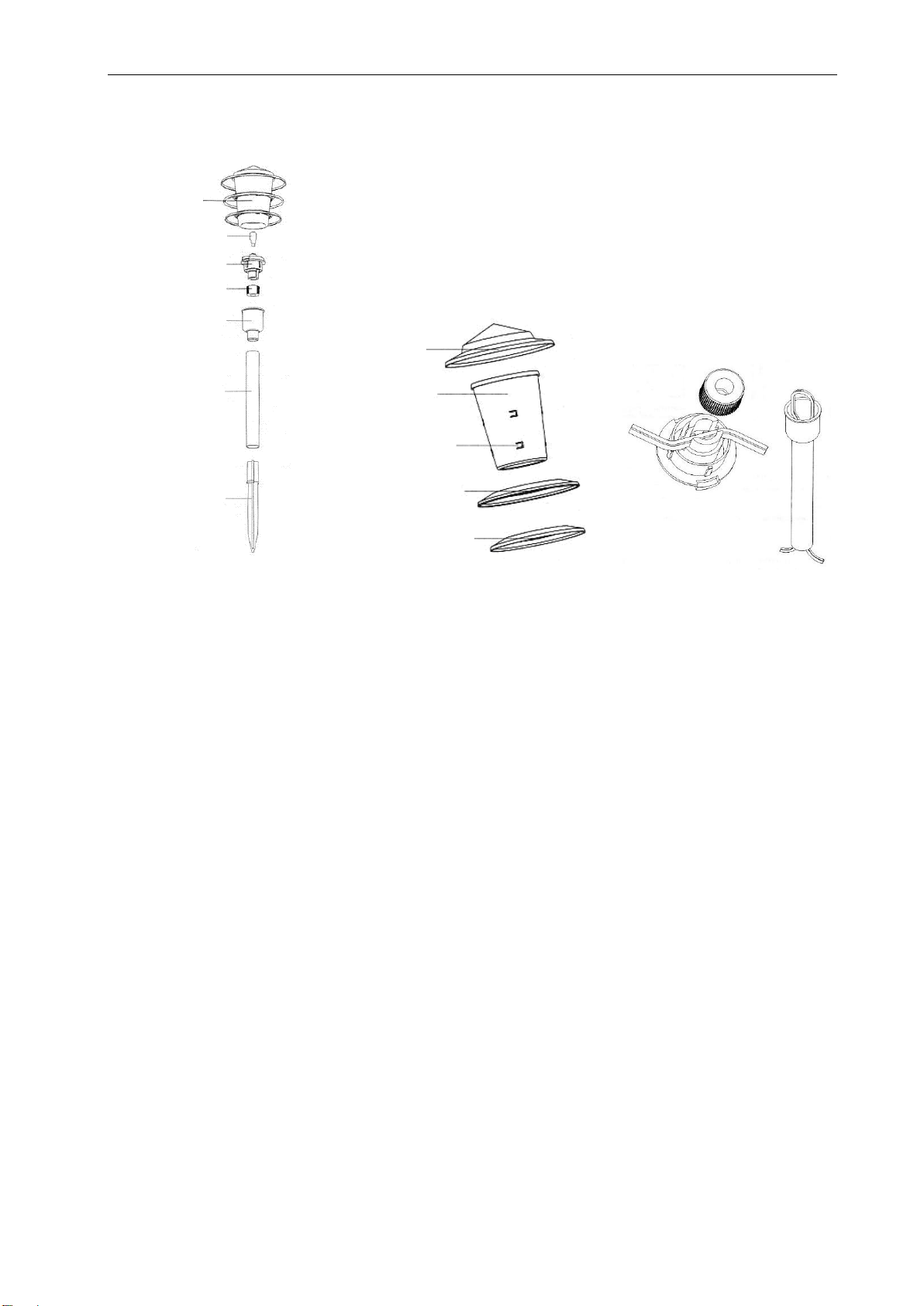

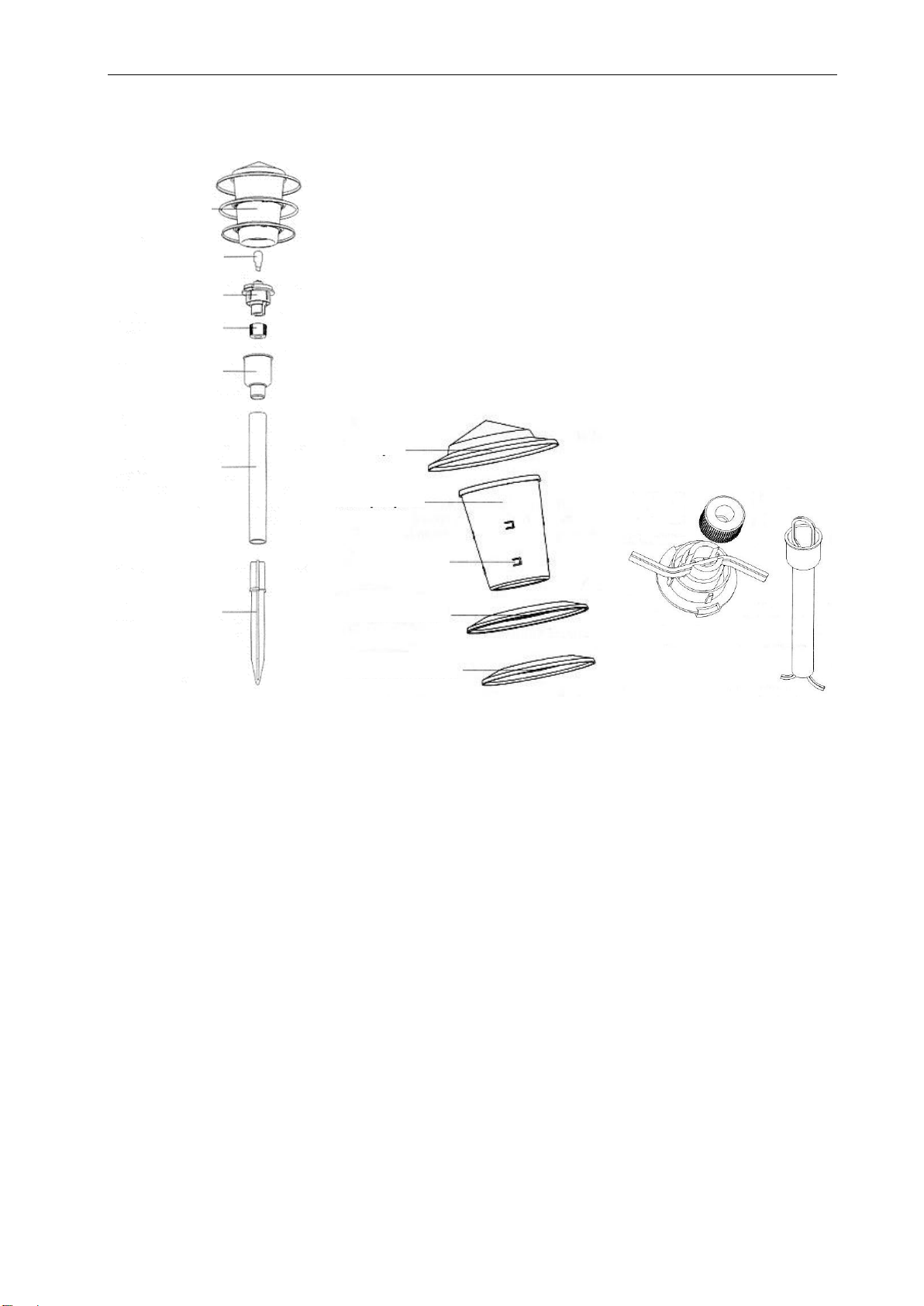

Figur 1
Figur 2
Figur 3
Kupringar
Varje lykta består av lampkupa, kåpa och två kupringar, se figur 2. Observera att kupringarna är av olika
storlek. Var noga med att montera den mittre kupringen före den nedre ringen. Vänd mittringen såsom
visas i figur 2 och för på mittringen på lampkupan. Rikta in de fyra urtagen på ringen mot fästena på
lampkupan. Håll lampkupan med dess botten vänd uppåt och vrid ringen medurs tills du känner att de två
låspiggarna snäpper fast i läge. Upprepa denna procedur med den nedre kupringen.
Snäpp fast kåpan ovanpå lampkupan.
Tryck in lamphuset i ena änden av topprörstaget.
Gör en slinga av lågspänningskabeln och för den underifrån genom huvudrörstaget så att den
kommer ut genom lamphuset. Placera sedan kabeln i spåret på baksidan av lamphållaren så att
den ligger över de två metallkontakterna. Se till att stiften är inriktade mot mitten av vart och ett av
de två kabelsegmenten, se figur 3.
Skruva fast hylsan på den gängade klacken, på baksidan av lamphållaren, så att kabeln trycks mot
de två kontakterna.
Sätt fast glödlampan i lamphållaren genom att med ett fast grepp trycka in glödlampan mellan
kontaktstiften i hållaren (ta inte i glödlampan med bara händer).
Sätt i lamhållaren i lampkupans underdel och vrid hållaren medurs tills den låser fast i läge.
Tryck fast lampkupan/lamphållaren på plats i lamphuset.
Sätt fast jordspettet i nedre änden av rörstaget. Se till att lågspänningskabeln kommer ut genom
undertill genom urtagen i jordspettet.
Kontrollera att alla delar är korrekt monterade och tryck sedan fast jordspettet i marken, men inte
djupa-re än till det ställe där kabeln kommer ut. Om marken är hård måste du först gräva ett hål.
Upprepa ovanstående procedur med de övriga lyktorna.
Vid den sista lyktan i serien, se till att den återstående kabeländen är kort och ryms inuti
huvudrörstaget.
Sätt fast lite isoleringstejp runt kabeländen för att skydda de frilagda ledarna. Om kabeln vilar på
marken eller blir våt kan den orsaka kortslutning och förstöra transformatorn.
Anslut lågpänningskabeln till fransformatorn och anslut sedan transformatorn till eluttaget. Sätt på
transformatorn.
Om en eller flera av lyktorna inte tänds, kontrollera att:
Det inte är något fel på nätspänningsmatningen.
Kupenhet
Glödlampa
Lamphållare
Hylsa
Lamphus
Rörstag
Jordspett
Kåpa
Lampkupa
Ringfäste
Mittre kupring
Nedre kupring

SVENSKA
4
Kontaktstiften i lyktorna har trängt igenom kabelisoleringen och har kontakt med ledarna.
Glödlamporna är hela.
UNDERHÅLL
Byta glödlampa
Stäng av och koppla loss transformatorn från eluttaget innan du byter glödlampa.
Håll lamphuset i ena handen och vrid kupenheten moturs tills de två delarna separeras.
Dra den trasiga glödlampan rakt ut ur lamphållaren.
Sätt i en ny glödlampa (12 V / 7 W) genom att med ett fast grepp trycka in glödlampan mellan
kontakt-stiften i lamphållaren (ta inte i glödlampan med bara händer).
Sätt ihop kupenheten och lamphuset och vrid fast medurs.
Anslut transformatorn till eluttaget och slå på strömmen.
OBS! Använd inte lamplyktorna om nätkabeln eller stickkontakten är skadad på något sätt. Av
säkerhetsskäl får nätkabeln endast bytas ut eller repareras av en auktoriserad serviceverkstad. Rådfråga
din återförsäljare.
Med reservation för tryckfel och konstruktionsändringar som vi ej kan råda över. Vid eventuella problem,
kontakta vår serviceavdelning på tel. [phone].
Jula AB, Box 363, 532 24 SKARA
www.jula.se

NORSK
5
NORSK
SIKKERHETSANVISNINGER
Les bruksanvisningen nøye før bruk!
Transformator
Kople ikke belysningsarmaturet direkte til strømnettet.
Medfølgende transformator må brukes for tilkopling til strømnettet.
Transformatoren må ikke overbelastes, og du må ikke forsøke å kople til annen belysning med
dette utstyret via transformatoren.
Transformatoren må ikke koples til strømuttaket før hele monteringen er ferdig.
Forsøk ikke å modifisere transformatoren eller noe som er koplet til den. Slik modifiseringer setter
produktets sikkerhetsgodkjenning i fare og kan gjøre produktet farlig å bruke.
Vær klar over at transformatoren har dobbelt isolasjon, og den trenger derfor ingen jordforbindelse.
Ledningene i strømkabelen må derfor ikke koples til et jordingspunkt. Ledningene i strømkabelen er
fargekodede iht. følgende:
BLÅ
= NØYTRA
BRUN
= SPENNINGSFØRENDE
Fordi ledningene i strømkabelen kan ha en annen farge enn de i det nye støpselet, gjør du følgende:
Kople den blå ledningen til kontaktskruen som er merket med bokstaven Neller som er farget
svart.
Kople den brune ledningen til kontaktskruen som er merket med bokstaven Leller som er farget
rød.
MONTERING
Ta ut alle delene og kontroller at du har fått alt som står i listen nedenfor. Ta kontakt med forhandleren
hvis en del mangler eller er skadet.
6 stk. kupler
6 stk. rørstag
6 stk. kuppeltopper
6 stk. jordspyd
6 stk. midtre og 6 stk. nedre kuppelringer
Glødelamper (inkl. en reservelampe) 6 x 7 W / 12 V
6 stk. lampeholdere og hylser
1 stk. utendørstransformator, 50 VA
6 stk. lampehus
10 meter lavspenningskabel
Plasser transformatoren i nærheten av et strømuttak innendørs, i et redskapsskjul eller en garasje.
Plasser transformatoren slik at ingen kan snuble i den og slik at den ikke kan skades eller utgjøre en
sikkerhetsrisiko. Kople ikke til transformatoren ennå, og lavspenningskabelen skal være frakoplet.
Plasser lampearmaturene på ønsket sted, og dra lavspenningskabelen mellom dem. Bruk en kabel på
minst 60 cm for tilkopling til hver lampe, men sørg for at det er nok kabel til å nå tilbake til
transformatoren.
Vær klar over at disse lampene er ment for montering i løs jord e.l. Ta derfor hensyn til dette når du
planlegger installasjonen.
Når du trekker spenningskabelen, må du være nøye med å legge den slik at den ikke kan skades av en
plenklipper eller annet hageredskap. Hvis kabelen skades, kan transformatoren kortslutte. Den termiske
sikringen som sitter i transformatoren gjør da transformatoren permanent ubrukelig.

NORSK
6
Montering av lamper
Figur 1
Figur 2
Figur 3
Kuppelringer
Hver lampe består av en lampekuppel, en topp og to kuppelringer. Se figur 2. Merk at kuppelringene har
forskjellig størrelse. Vær nøye med å montere den midtre kuppelringen før den nedre. Vend midtringen
slik det er vist i figur 2, og før midtringen på lampekuppelen. Rett de fire uttakene på ringen mot festene
på lampekuppelen. Hold lampekuppelen med bunnen vendt opp, og vri ringen medurs til du kjenner at de
to låsetappene går i lås. Gjenta denne prosedyren med den nedre kuppelringen.
Fest toppen på lampekuppelen.
Trykk lampehuset inn i den ene enden av topprørstaget.
Lag en sløyfe med lavspenningskabelen, og før den underfra gjennom hovedrørstaget slik at den
kommer ut gjennom lampehuset. Plasser deretter kabelen i sporet på baksiden av lampeholderen
slik at den ligger over de to metallkontaktene. Sørg for at stiften er rettet inn mot midten av hver av
de to kabelsegmentene. Se figur 3.
Skru fast hylsen på den gjengede kanten, på baksiden av lampeholderen, slik at kabelen trykkes
mot de to kontaktene.
Fest glødelampen i lampeholderen ved å trykke inn glødelampen mellom kontaktstiftene i holderen
(ta ikke på glødelampen med bare hendene).
Sett lampeholderen inn i lampekuppelens underdel, og vri holderen medurs til den går i lås.
Trykk lampekuppelen/lampeholderen på plass i lampehuset.
Fest jordspydet i den nedre enden av rørstaget. Sørg for at lavspenningskabelen kommer ut
nedenfra gjennom uttaket i jordspydet.
Kontroller at alle deler er riktig montert, og trykk jordspydet ned i bakken, men ikke dypere enn til
der kabelen kommer ut. Hvis bakken er hard, må du først grave et hull.
Gjenta prosedyren med de andre lampene.
Kuppelenhet
Glødelampe
Lampeholder
Jordspyd
Hylse
Lampehus
Rørstag
Topp
Lampekuppel
Midtre kuppelring
Nedre kuppelring
Ring brakett

NORSK
7
Ved den siste lampen i serien må du sørge for at den gjenværende kabelenden er kort og får plass
i hovedrørstaget.
Surr litt isolasjonsteip rundt kabelenden for å beskytte ledningene. Hvis kabelen ligger på bakken
eller blir våt, kan den forårsake kortslutning og skade transformatoren.
Kople lavspenningskabelen til transformatoren, og kople deretter transformatoren til strømuttaket.
Slå på transformatoren.
Hvis en eller flere lamper ikke tennes, må du kontrollere følgende:
At det ikke er noen feil på strømnettet.
At kontaktstiften i lampene har gått gjennom kabelisolasjonen og har kontakt med lederne.
At glødelampene er hele.
VEDLIKEHOLD
Skifte glødelampe
Slå av og kople transformatoren fra strømuttaket før du skifter glødelampe.
Hold lampehuset i den ene hånden, og vri kuppelenheten moturs til de to delene går fra hverandre.
Dra den defekte glødelampen rett ut av lampeholderen.
Sett i en ny glødelampe (12 V / 7 W) ved å trykke glødelampen inn mellom kontaktstiftene i
lampeholderen (ta ikke på glødelampen med bare hendene).
Sett sammen kuppelenheten og lampehuset, og vri fast medurs.
Kople transformatoren til strømuttaket, og slå på strømmen.
OBS! Bruk ikke lampene hvis strømkabelen eller støpselet er skadet på noen måte. Av sikkerhetsårsaker
må strømkabelen kun skiftes ut eller repareres av et autorisert serviceverksted. Ta kontakt med
forhandleren.
Med forbehold om konstruksjonsendringer og trykkfeil som vi ikke har kontroll over. Ved eventuelle
problemer kan du kontakte vår serviceavdeling mandag til fredag på telefon: [phone].
Jula Norge AS, Solheimsveien 6-8, 1471 LØRENSKOG
www.jula.no

POLSKI
8
POLSKI
PRZEPISY BEZPIECZEŃSTWA
Przed użyciem uważnie przeczytaj instrukcję obsługi!
Transformator
Nie podłączaj oprawy lampy bezpośrednio do sieci elektrycznej.
Należy użyć załączonego transformatora do podłączenia do sieci.
Nie przeciążaj transformatora i nie próbuj za jego pomocą podłączać do sieci innego oświetlenia.
Nie podłączaj transformatora do gniazdka przed zakończeniem montażu instalacji.
Nie dokonuj zmian w transformatorze i urządzeniach do niego podłączonych. Takie modyfikacje
zmniejszają bezpieczeństwo korzystania z produktu.
Zwróć uwagę, że transformator posiada podwójną izolację. Dlatego uziemienie nie jest konieczne. Nie
należy podłączać przewodów kabla do uziemienia. Przewody w kablu są oznaczone w następujący
sposób:
NIEBIESKI
= NEUTRALNY
BRĄZOWY
= FAZA
Ponieważ kolory przewodów w kablu mogą różnić się od tych w gniazdku, wykonaj następujące
czynności:
Podłącz niebieski przewód do śruby kontaktu oznaczonej literą Nlub czarnym kolorem.
Podłącz brązowy przewód do śruby kontaktu oznaczonej literą Llub czerwonym kolorem.
MONTAŻ
Wyjmij wszystkie części i sprawdź z poniższą listą. W razie uszkodzenia lub braku jakiejś części
skontaktuj się z dystrybutorem.
6 kloszy
6 wsporników
6 pokryw klosza
6 prętów do montażu w ziemi
6 środkowych i 6 dolnych pierścieni
klosza
Żarówki (łącznie z 1 żarówką rezerwową) 6 x 7 W / 12 V
6 uchwytów żarówek i tulei
1 transformator do użytku zewnętrznego, 50 VA
6 obudów lamp
10-metrowy kabel niskiego napięcia
Umieść transformator w pobliżu odpowiedniego gniazdka elektrycznego wewnątrz domu, altanki lub
garażu. Umieść transformator tak, żeby nikt nie mógł się o niego potknąć lub doznać innych obrażeń. Nie
podłączaj jeszcze transformatora i kabla niskiego napięcia.
Umieść oprawy w żądanym miejscu i pociągnij kabel między nimi. Użyj pętli co najmniej 60 cm do
podłączenia każdej lampy. Upewnij się, że kabel, który pozostał, wystarczy na podłączenie do
transformatora.
Zwróć uwagę, że lampy są przeznaczone do montażu w ziemi lub podobnym materiale. Weź to pod
uwagę przy planowaniu instalacji.
Przy ciągnięciu kabla pamiętaj, żeby ułożyć go tak, aby nie został uszkodzony przez kosiarkę ani inne
narzędzia ogrodowe. Jeśli kabel ulegnie uszkodzeniu, może dojść do zwarcia transformatora.
Bezpiecznik termiczny w transformatorze wyłączy go na stałe.

POLSKI
9
Montaż lamp
Rysunek 1
Rysunek 2
Rysunek 3
Pierścienie klosza
Każda lampa składa się z klosza, osłony i dwóch pierścieni, zobacz rys. 2. Zwróć uwagę, że pierścienie
klosza mają różną wielkość. Pamiętaj o montażu środkowego pierścienia przed dolnym pierścieniem.
Obróć środkowy pierścień (jak na rys. 2) i nałóż go na środkowy pierścień na kloszu. Skieruj cztery
wgłębienia na pierścieniu w stronę uchwytu klosza. Trzymaj klosz dnem do góry i przekręć pierścień w
prawo, aż poczujesz, że oba bolce blokujące zatrzasnęły się. Powtórz procedurę z dolnym pierścieniem.
Zatrzaśnij osłonę na kloszu.
Wciśnij obudowę lampy w jeden koniec wspornika.
Wykonaj pętlę z kabla i wprowadź ją od spodu wspornika tak, aby jej góra wyszła przez obudowę.
Następnie włóż kabel w zagłębienie z tyłu uchwytu żarówki tak, aby leżał nad dwoma metalowymi
kontaktami. Dopilnuj, aby styki były skierowane w środek każdego z dwóch segmentów kabla,
zobacz rys. 3.
Przykręć tuleję na gwintowaną stopkę z tyłu uchwytu żarówki tak, aby kabel był dociśnięty do obu
kontaktów.
Włóż żarówkę do uchwytu, wciskając ją pomiędzy styki kontaktu (nie dotykaj żarówki gołymi
rękami).
Włóż wspornik lampy w dolną część klosza i przekręć uchwyt w prawo, do momentu, w którym się
zablokuje.
Dociśnij klosz / uchwyt żarówki w obudowie.
Wsadź pręt do mocowania w ziemi w dolną część wspornika. Zwróć uwagę, aby nie przebić
położonego w ziemi kabla.
Upewnij się, że wszystkie części są poprawnie zamontowane i wciśnij pręt w ziemię, jednak nie
głębiej niż do miejsca, w którym wychodzi kabel. Jeśli ziemia jest twarda, należy najpierw wykopać
dołek.
Powtórz powyższą procedurę dla pozostałych lamp.
Przy ostatniej lampie zwróć uwagę, że kabel, który pozostał, jest krótki i musi się zmieścić
wewnątrz wspornika.
Zabezpiecz końcówki kabli za pomocą taśmy izolacyjnej, aby chronić odsłonięte przewody. Jeśli
kabel jest ułożony na ziemi lub pomoczy się, może spowodować zwarcie i uszkodzić transformator.
Podłącz kabel do transformatora, a następnie transformator do gniazdka. Włącz transformator.
Klosz
Żarówka
Uchwytżarówki
Tuleja
Obudowa
lampy
Wspornik
Pręt do montażu w ziemi
Pokrywa
Klosz lampy
Mocowaniepi
erścienia
Środkowy
pierścień klosza
Dolny pierścień
klosza

POLSKI
10
Jeśli jedna lub więcej lamp się nie pali, sprawdź, czy:
Nie wystąpiła usterka sieci elektrycznej.
Styki w lampach przebiły się przez izolację i mają kontakt z przewodami.
Żarówki są całe.
KONSERWACJA
Wymiana żarówki
Przed wymianą żarówki wyłącz transformator i odłącz go od zasilania.
Przytrzymaj obudowę lampy jedną ręką i przekręć klosz w lewo do momentu rozdzielenia obu
części.
Wyciągnij zepsutą żarówkę z uchwytu.
Włóż żarówkę do uchwytu (12 V / 7 W), wciskając ją pomiędzy styki kontaktu (nie dotykaj żarówki
gołymi rękoma).
Złóż klosz i obudowę lampy. Przekręć je w prawo.
Podłącz transformator do zasilania i włącz prąd.
UWAGA! Nie używaj urządzenia, jeśli kabel zasilający lub wtyczka są w jakikolwiek sposób uszkodzone.
Ze względów bezpieczeństwa kabel zasilający może zostać poddany wymianie lub naprawie wyłącznie w
autoryzowanym serwisie. Zasięgnij porady swojego sprzedawcy.
Z zastrzeżeniem prawa do błędów w druku i zmian konstrukcyjnych, które są od nas niezależne. W razie
ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem:
801 600 500.
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
www.jula.pl

ENGLISH
11
ENGLISH
SAFETY INSTRUCTIONS
Read the Operating Instructions carefully before use!
Transformer
Do not connect light fittings directly to the mains power supply.
The transformer supplied must be used for connection to the mains power supply.
Do not overload the transformer. Do not attempt to connect any other lighting to the mains supply
together with this equipment via the transformer.
Do not connect the transformer to a socket until all installation is complete.
Do not attempt to modify the transformer or anything connected to it. Modifications of this type
jeopardise the safety approval of the product and can make the product unsafe to use.
Note that the transformer has double insulation, which means an earth connection is not required. The
wires in the power cord must not therefore be connected to an earth point. The wires in the power cord
are colour-coded as follows:
BLUE
= NEUTRAL
BROWN
= LIVE
As the colours of the wires in the power cord may differ from those in the new plug, proceed as follows:
Connect the blue wire to the terminal screw marked Nor coloured black.
Connect the brown wire to the terminal screw marked Lor coloured red.
ASSEMBLY
Unpack all the parts. Check that you have all the parts as listed below. Contact your dealer if any part is
damaged or missing.
6 x diffusers
6 x bulb supports
6 x covers
6 x ground spikes
6 x middle and 6 x lower rings
6 x 7 Watt 12 Volt light bulbs (including one spare bulb)
6 x lamp holders and sockets
1 x 50VA outdoor transformer
6 x lamp housing
10 metre low voltage cable
Place the transformer near an appropriate power outlet that is indoors, in a garden shed or garage. Place
the transformer where no one can trip over it, or where it otherwise could become damaged or pose a
safety hazard. Do not connect the transformer yet. The low voltage cable must be disconnected.
Position the light fixtures in the required location and run the low voltage cable between them. Use a loop
of at least 60 cm for the connection to each lamp, but make sure there is enough cable left to reach back
to the transformer.
Note: these lamps are designed for installation in loose soil or similar material. This must be taken into
account when planning the installation.
Do not place the power cable where it can be damaged by a lawnmower, etc. Damage to the cable can
cause the transformer to short-circuit. The thermal fuse in the transformer then opens and renders the
transformer permanently inoperable.

ENGLISH
12
Installation of lamps
Figure 1
Figure 2
Figure 3
Rings
Each lamp consists of a light diffuser, a cover and two rings (figure 2). Note that the rings are different
sizes. Be sure to fit the middle ring before the lower ring. Turn the middle ring as shown in figure 2. Push
the middle ring on the diffuser. Align the four slots on the ring with the brackets on the diffuser. Hold the
diffuser upside down and turn the ring clockwise until you feel the two retainer pins snap into place.
Repeat this process with the lower ring.
Snap the cover on top of the diffuser.
Press in the lamp housing at one end of the top bulb support.
Make a loop of the low voltage cable and push it from below through the main bulb support until it
comes out through the lamp housing. Place the cable in the slot on the rear of the lamp holder
ensuring it lies across the two metal contacts. Make sure the pins are pointed towards the middle of
each of the two cable segments (figure 3).
Screw the socket on the threaded lug on the rear of the lamp holder so the cable is pressed against
the two contacts.
Fit the light bulb into the lamp holder by firmly holding the bulb and pressing it between the contact
pins of the holder (do not touch the bulb with your bare hands).
Insert the lamp holder in the base of the diffuser and turn the holder clockwise until it locks into
position.
Press the diffuser/lamp holder in place in the lamp housing.
Fit the ground spike into the bottom end of the bulb support. Make sure the low voltage cable
comes out from underneath through the recesses of the ground spike.
Make sure that all parts are correctly installed. Press the ground spike into the ground, but no
deeper than to the point where the cable comes out. Dig a hole first if the soil is hard.
Repeat the above with the other lamps.
When installing the last lamp in the series, make sure that the remaining cable end is short and fits
inside the main bulb support.
Apply some insulation tape around the cable end to protect the exposed wires. If the cable is lying
on the ground or gets wet it could cause a short circuit and damage the transformer.
Connect the low voltage cable to the transformer and then connect the transformer to the power
outlet. Turn on the transformer .
Light unit
Light bulb
Lamp holder
Socket
Lamp
housing
Bulb support
Ground
spike
Cover
Light
diffuser
Ring bracket
Middle ring
Lower ring

ENGLISH
13
If one or more of the lamps does not light, check that:
There is nothing wrong with the mains power supply.
The contact pins in the lamps have penetrated the cable insulation to make contact with the wires.
The light bulbs are intact.
MAINTENANCE
Replacing the bulb
Turn off and disconnect the transformer from the mains supply before changing the light bulb.
Hold the lamp housing in one hand and turn the light unit anti-clockwise until the two sections are
separated.
Pull the defective light bulb straight out of the lamp holder.
Fit a new light bulb (7 watt 12 volt) by firmly holding the bulb and pressing it between the contact
pins of the holder (do not touch the bulb with your bare hands).
Assemble the light unit and the lamp housing and tighten clockwise.
Connect the transformer to the power outlet and turn the power on.
NOTE: Do not use the lamps if the power cord and/or plug are damaged in any way. For safety reasons,
the power cord must only be replaced or repaired by an authorised service centre. Consult your dealer.
Subject to printing errors and design changes over which we have no control. In the event of problems,
please contact our service department.
www.jula.com
