Jula 422-175 User manual

Bruksanvisning för LED-väggarmatur
Bruksanvisning for LED-veggarmatur
Instrukcja obsługi oprawy ściennej LED
Installation Instructions for LED Wall Fitting
422-175
SV
Bruksanvisning i original
NO
Bruksanvisning i original
PL
Instrukcja obsługi w oryginale
EN
Installation instructions in original
01.03.2011 © Jula AB

SVENSKA
2
SVENSKA
SÄKERHETSANVISNINGAR
Läs bruksanvisningen noggrant innan användning!
Stäng av strömmen innan armaturen monteras.
Armaturen måste anslutas till skyddsjord.
Se till att skruvar och skyddsglas är korrekt monterade.
Respekt för el!
Nyinstallationer och utökning av befintliga anläggningar ska alltid utföras av behörig installatör. Vid
nödvändig kännedom (i annat fall kontakta elinstallatör) får du byta strömbrytare, vägguttag samt montera
stickproppar, skarvsladdar och lamphållare. Felaktig montering kan leda till livsfara och brandrisk.
TEKNISKA DATA
Märkspänning
230 V / 50 Hz
Effekt
6 x 1 W
Lamptyp
LED
Kapslingsklass
IP54
Skyddsklass
I
Temperaturområde
-20C - +40C
Material
Gjuten aluminium med skyddsglas
MONTERING
OBS! Se till att strömmen är avstängd innan montering.
1. Lossa skruvarna som håller lampans väggfäste.
2. Mät ut var på väggen hålen ska göras för lampans
montering.
3. Förborra monteringshålen i väggen.
4. Anslut nätkablarna till kopplingsplinten. Se till att
anslutningarna görs korrekt.
5. Montera väggfästet på väggen. Använd plugg om det
behövs.
6. Fäst lampan på väggfästet.
7. Koppla på strömmen.
Med reservation för tryckfel och konstruktionsändringar som vi inte kan råda över. Vid eventuella
problem, kontakta vår serviceavdelning på telefon: [phone].
Jula AB, Box 363, 532 24 SKARA
www.jula.se

NORSK
3
NORSK
SIKKERHETSANVISNINGER
Les bruksanvisningen nøye før bruk!
Slå av strømmen før armaturen monteres.
Armaturen skal kobles til et jordet uttak.
Pass på at skruer og beskyttelsesglass er riktig montert.
Respekt for el!
Kan kun installeres av en registrert installasjonsvirksomhet. Det kan oppstå livsfare og øke brannfaren
dersom arbeidet ikke er riktig utført.
TEKNISKE DATA
Merkespenning
230 V / 50 Hz
Effekt
6 x 1 W
Pæretype
LED
Kapslingsklasse
IP54
Beskyttelsesklasse
I
Temperaturområde
-20 C - +40 C
Materiale
Støpt aluminium med beskyttelsesglass
MONTERING
MERK! Pass på at strømmen er avslått før montering.
1. Løsne skruene som holder lampens veggfeste.
2. Mål opp hvor på veggen det skal lages hull til montering
av lampen.
3. Forbor hullene til montering i veggen.
4. Koble nettkablene til koblingssplinten. Pass på at
tilkoblingene gjøres korrekt.
5. Montere veggfestet på veggen. Bruk en plugg om
nødvendig.
6. Fest lampen på veggfestet.
7. Koble til strømforsyningen.
Med forbehold om trykkfeil og konstruksjonsendringer utenfor vår kontroll. Ved eventuelle problemer,
kontakt vår serviceavdeling på telefon [phone].
Jula Norge AS, Solheimsveien 6-8, 1471 LØRENSKOG
www.jula.no

POLSKI
4
POLSKI
PRZEPISY BEZPIECZEŃSTWA
Przed użyciem uważnie przeczytaj instrukcję obsługi!
Przed rozpoczęciem montażu odłącz zasilanie.
Oprawę należy podłączyć do uziemienia.
Upewnij się, że wszystkie wkręty i osłony są poprawnie zamontowane.
Zachowaj ostrożność podczas pracy z prądem!
Wykonanie nowej instalacji oraz poszerzenie instalacji istniejących należy zawsze zlecać uprawnionemu
instalatorowi. Jeśli posiadasz odpowiednią wiedzę (w przeciwnym razie należy skontaktować się z
elektrykiem-instalatorem), możesz wymieniać przełączniki, gniazda ścienne oraz montować wtyczki,
przedłużacze i uchwyty żarówek. Nieprawidłowy montaż może stwarzać zagrożenie dla życia oraz ryzyko
pożaru.
DANE TECHNICZNE
Napięcie znamionowe
230 V/50 Hz
Moc
6 x 1 W
Typ żarówki
LED
Stopień ochrony obudowy
IP54
Klasa ochrony
I
Zakres temperatur
-20C–+40C
Materiał
Odlewane aluminium z szybką ochronną

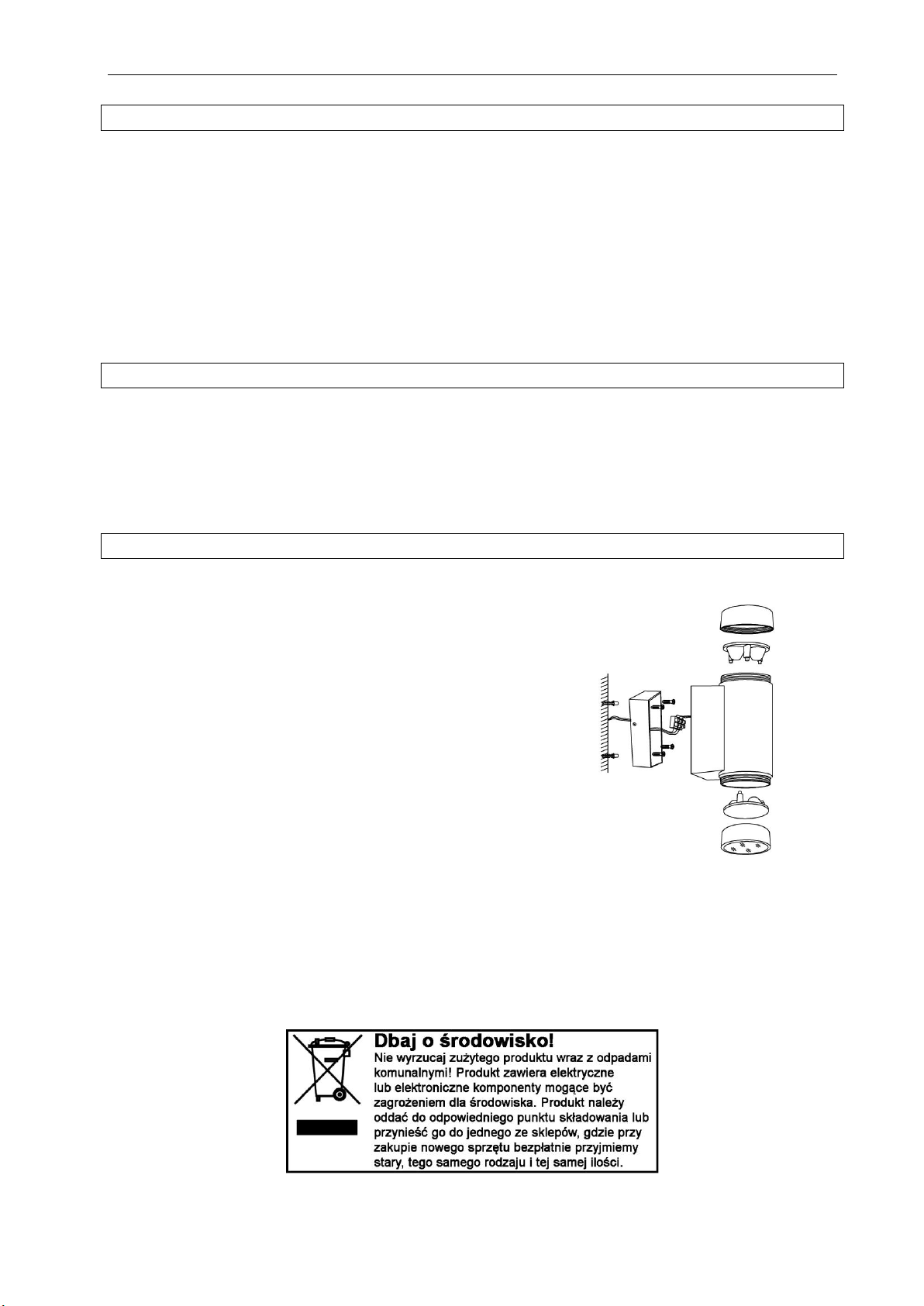

MONTAŻ
UWAGA! Przed rozpoczęciem montażu upewnij się, że prąd
jest odłączony.
1. Odkręć wkręty przytrzymujące wspornik ścienny.
2. Wymierz otwory w ścianie przed rozpoczęciem montażu.
3. Nawierć otwory.
4. Podłącz kable do zacisku połączeniowego. Upewnij się,
że połączenia zostały wykonane prawidłowo.
5. Zamontuj wspornik na ścianie. W razie potrzeby użyj
kołków.
6. Zamontuj lampę na wsporniku.
7. Podłącz prąd.
Z zastrzeżeniem prawa do błędów w druku i zmian konstrukcyjnych, które są od nas niezależne. W razie
ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem:
801 600 500.
Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska
www.jula.pl

ENGLISH
5
ENGLISH
SAFETY INSTRUCTIONS
Read these instructions carefully!
Switch off the power before installing the fitting.
The light fitting must be connected to protective earth.
Make sure that screws and protective glass are fitted correctly.
Electrical safety
New installations and extensions to existing systems must always be performed by a qualified electrician.
If you have the necessary experience and knowledge, you may replace switches and wall sockets, fit
plugs, extension cords and lamp holders. If not, you should contact an electrician. Improper installation
may result in electric shock or fire.
TECHNICAL DATA
Rated voltage
230 V/50 Hz
Output
6 x 1 W
Bulb type
LED
Protection rating
IP54
Safety class
I
Temperature range
-20C - +40C
Material
Cast aluminium with protective glass
INSTALLATION
NOTE: Make sure the power is switched off before installing the
fitting.
1. Undo the screws holding the lamp's wall bracket.
2. Measure where to make holes on the wall for installation
of the lamp.
3. Predrill the mounting holes in the wall.
4. Connect the power cables to the terminal blocks. Make
sure that the connections are correct.
5. Fit the wall bracket to the wall. Use wall plugs, if
necessary.
6. Attach the lamp to the bracket.
7. Switch on the power.
Subject to printing errors and design changes over which we have no control. In the event of problems,
please contact our service department.
www.jula.com
