JVC BN -V856U User manual

Additional Reference M anual
Ergänzungsreferenzhandbuch
M a nuel de référence complémenta ire
M a nua le di riferimento supplementa re
Charging the Battery Pack (BN -V8 56U)
Use the provided AC Power Adapter/Charger to charge the battery pack. The
Battery Pack is rechargeable even if it is not completely depleted. A-a
For details on operation, refer to the notes on page 10 in the camcorder’s
instructions.
1
SUPPLY POW ER TO CHARGER
Plug the AC Power Adapter/Charger’s power cord in to an AC outlet.
The power lamp comes on.
2
ATTACH THE BATTERY PACK b
Attach while making sure the marks are facing down and aligned
with the corresponding marks on the AC Power Adapter/Charger.
• The Charger Indicator 1 begins blinking to indicate charging has
started. (Charger indicator 2 does not blink.)
• When blinking of the Charger indicator 1 stops blinking and remains
lit, charging is finished.
• Charging time is approximately 6 hrs. 30 min. (When the Battery
Pack is completely depleted.)
3
DETACH THE BATTERY PACK c
Slide the battery in the direction of the arrow and lift off.
• When charging is finished, unplug the Power cord from an AC outlet.
English Deutsch
DC cord
Gleichstromkabel
abc d
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
A
bc
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
B
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
C
a
To AC outlet
An Netzsteckdose
AC Power Adapter/
Charger AA-V80EG
Netzteil/ Ladegerät
AA-V80EG
Power cord
Netzkabel
Power lamp
Netzanzeige
Charger indicator 2
Ladegerätanzeige 2
Using the Ba ttery Pack (BN -V8 56U)
See the illustration B.
Approx ima te recording time
LCD monitor off/Viewfinder on approx. 6 hrs.
LCD monitor on/Viewfinder off approx. 5 hrs.
Using the Ba ttery Pouch C
• Using the provided Battery Pouch, you can carry the Battery Pack
(BN-V856U) on your waist or shoulder.
• Use the provided DC cord only.
a Pack ing the DC cord
b Insert the Ba ttery Pack
c Connect the DC cord
d Shooting w ith the Ba ttery Pack hung from the
w aist or shoulder
Charger indicator 1
Ladegerätanzeige 1
Laden des Akkus (BN -V856U)
Laden Sie den Akku mit dem mitgelieferten Netzteil/Ladegerät. Sie können
den Akku auch laden, wenn er noch nicht völlig entladen ist. A-a
Näheres zur Verwendung des Batteriesatzes finden Sie auf Seite 10 in der
Bedienungsanleitung des Camcorders.
1
VERSORGEN SIE DAS LADEGERÄT M IT SPAN N UN G
Schließen Sie das Netzkabel des Netzadapters/Ladegeräts an einer
Netzsteckdose an. Die Netzanzeige leuchtet.
2
BRIN GEN SIE DEN AKKU AN b
Beim Einsetzen sicherstellen, daß die Plus-/Minuspolmarkierungen
nach unten weisen und auf die entsprechenden Markierungen
am Netzadapter/Ladegerät ausgerichtet sind.
• Die Ladeanzeige 1 blinkt zur Bestätigung, daß der Ladevorgang
ausgelöst wurde, die Ladegerätanzeige 2 blinkt nicht.
• Wenn die Ladegerätanzeige 1 aufhört zu blinken und stetig leuchtet,
ist der Ladevorgang beendet.
• Die Ladedauer beträgt ca. 6 Stunden 30 Minuten (bei völliger
Entladung des Akkus).
3
N EHMEN SIE DEN AKKU AB c
Den Batteriesatz in Pfeilrichtung abziehen und abnehmen.
• Wenn der Ladevorgang beendet ist, ziehen Sie den Stecker des
Netzkabels aus der Netzsteckdose.
Hinw eis zur Akku (BN -V8 56U)
Siehe dazu Abbildung B.
Ungefähre Aufnahmedauer
LCD-Monitor aus/Sucher ein ca. 6 Std.
LCD-Monitor ein/Sucher aus ca. 5 Std.
Hinw eis zur Akku-Tasche C
• Mit der mitgelieferten Akku-Tasche können Sie den Akku (BN-V856U) um
dieTaille oder über die Schulter tragen.
• Verwenden Sie in diesem Fall ausschließlich das mitgelieferte
Gleichstromkabel.
a Bündeln des Gleichstromka bels
b Einsetzen des Akk us
c Anschließen des Gleichstromkabels
d Aufnehmen, w enn der Akku um die Taille oder
über die Schulter getragen w ird
BN-V856U
Core filter
Kabel-filter
LYT0187-005A
Downloaded from: https://www.usersmanualguide.com/

Fra nçais Italiano
Come caricare il blocco batteria (BN -V856U)
Usare l’alimentatore CA/caricabatterie per caricare il blocco. È possibile
caricare il blocco batteria anche se non è del tutto scarico. A-a
Per maggiori dettagli su questa operazione, fare riferimento alle note di
pagina 10 delle istruzioni della camcorder.
1
ALIM EN TAZ IO N E DEL CARICABATTERIA
Inserire la spina del cavo di alimentazione dell’Alimentatore/
Caricabatteria in una presa di corrente. Si illumina la spia di
accensione.
2
FISSARE IL BLOCCO BATTERIA b
Inserire le batterie accertandosi che i simboli “ ” siano rivolti verso
il basso e allineati con i segni corrispondenti sull’Alimentatore/
Caricabatteria.
• L’indicatore di carica 1 inizia a lampeggiare per indicare che
l’operazione di carica ha avuto inizio. (l’indicatore 2 del
caricabatterie non lampeggia).
• L’operazione di carica termina quando la spia del caricabatterie 1
smette di lampeggiare e rimane acceso.
• Il tempo di carica è di 6 ore e mezza circa nel caso in cui il blocco
batteria fosse interamente scarico.
3
STACCARE IL BLOCCO BATTERIA c
Fare scorrere la batteria nella direzione della freccia e alzarla.
• Al termine della carica, scollegare il cavo di alimentazione dalla
presa CA.
Uso della tasca batteria C
• Usando la tasca batteria in dotazione, è possibile trasportare il blocco
batteria (BN-V856U) collegato alla vita o sulla spalla.
• Usare solamente il cavo CC in dotazione.
a Riavvolgere il ca vo CC
b Inserire il blocco batteria
c Collegare il cavo CC
d Riprendere con il blocco batteria pendente
dalla vita o dalla spalla

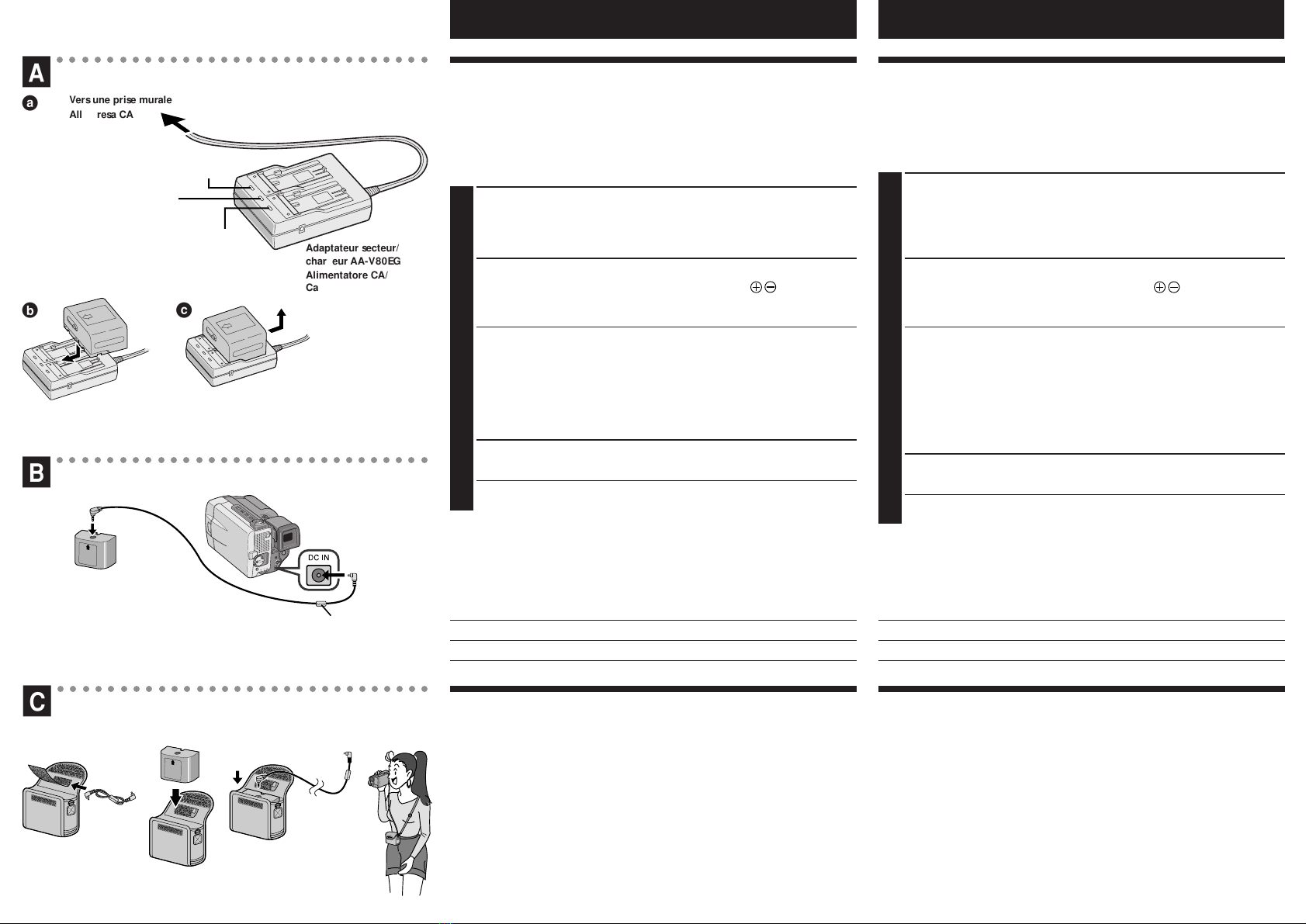

Charge de la batterie (BN -V856U)
Utilisez l’adaptateur secteur/chargeur fourni pour charger la batterie. La
batterie est rechargeable même si elle n’est pas complètement épuisée.
A-a
Pour plus de détails sur le fonctionnement, reportez-vous aux remarques de
la page 10 du mode d’emploi du camescope.
1
RACCORDEZ LE CHARGEUR AU SECTEUR
Branchez le cordon d’alimentation de l’adaptateur secteur/chargeur sur
une prise de courant. Le témoin d’alimentation s’allume.
2
PLACEZ LA BATTERIE b
Mettre en place tout en s’assurant que les marques sont tournées
vers le bas et alignées avec les marques correspondantes sur
l’adaptateur secteur/chargeur.
• Le témoin du chargeur 1 se met à clignoter pour indiquer que la
recharge commence. (L’indicateur de charge 2 ne clignote pas.)
• Lorsque l’indicateur de charge 1 cesse de clignoter pour rester
allumé, cela signifie que la charge est terminée.
• Le temps de charge est d’approximativement 6 heures 30 minutes. (Si
la batterie est complètement épuisée.)
3
RETIREZ LA BATTERIE c
Poussez la ou le batterie dans le sens de la flèche et enlevez-les.
• Lorsque la charge est terminée, débranchez le cordon d’alimentation
de la prise murale.
Utilisation de la housse de batterie C
• La housse de batterie fournie vous permet de transporter la batterie
(BN-V856U) à la taille ou à l’épaule.
• Utilisez uniquement le cordon CC fourni.
a Rangement du cordon CC
b Introduction de la batterie
c Raccordement du cordon CC
d Prise de vue avec la batterie attachée à la
ceinture ou à l’épaule
Cordon CC
Cavo CC
abc d
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
A
bc
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
B
○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○
C
aVers une prise murale
Alla presa CA
Adaptateur secteur/
chargeur AA-V80EG
Alimentatore CA/
Caricabatterie AA-V80EG
Cordon d’alimentation
Cavo di alimentazione
Témoin d’alimentation
Spia di accensione
Indicateur de charge 2
Spia caricabatterie 2
Indicateur de charge 1
Spia caricabatterie 1
BN-V856U
Filtre ferrite
Filtro antidisturbo
Uso il blocco batteria (BN -V8 56U)
Si osservi la figura B.
Tempo approssimativo di registrazione
Monitor LCD spento/mirino acceso 6 ore circa
Monitor LCD acceso/mirino spento 5 ore circa
Utilisation de la ba tterie (BN -V85 6U)
Voir Illustration B.
Temps de charge approximatif
Moniteur LCD désactivé/viseur activé: approx. 6 heures
Moniteur LCD activé/viseur désactivé: approx. 5 heures
