Kapego LED LED Mixit Set USB TV RGB User manual

Bedienungsanleitung
Artikel Nr.: 846001

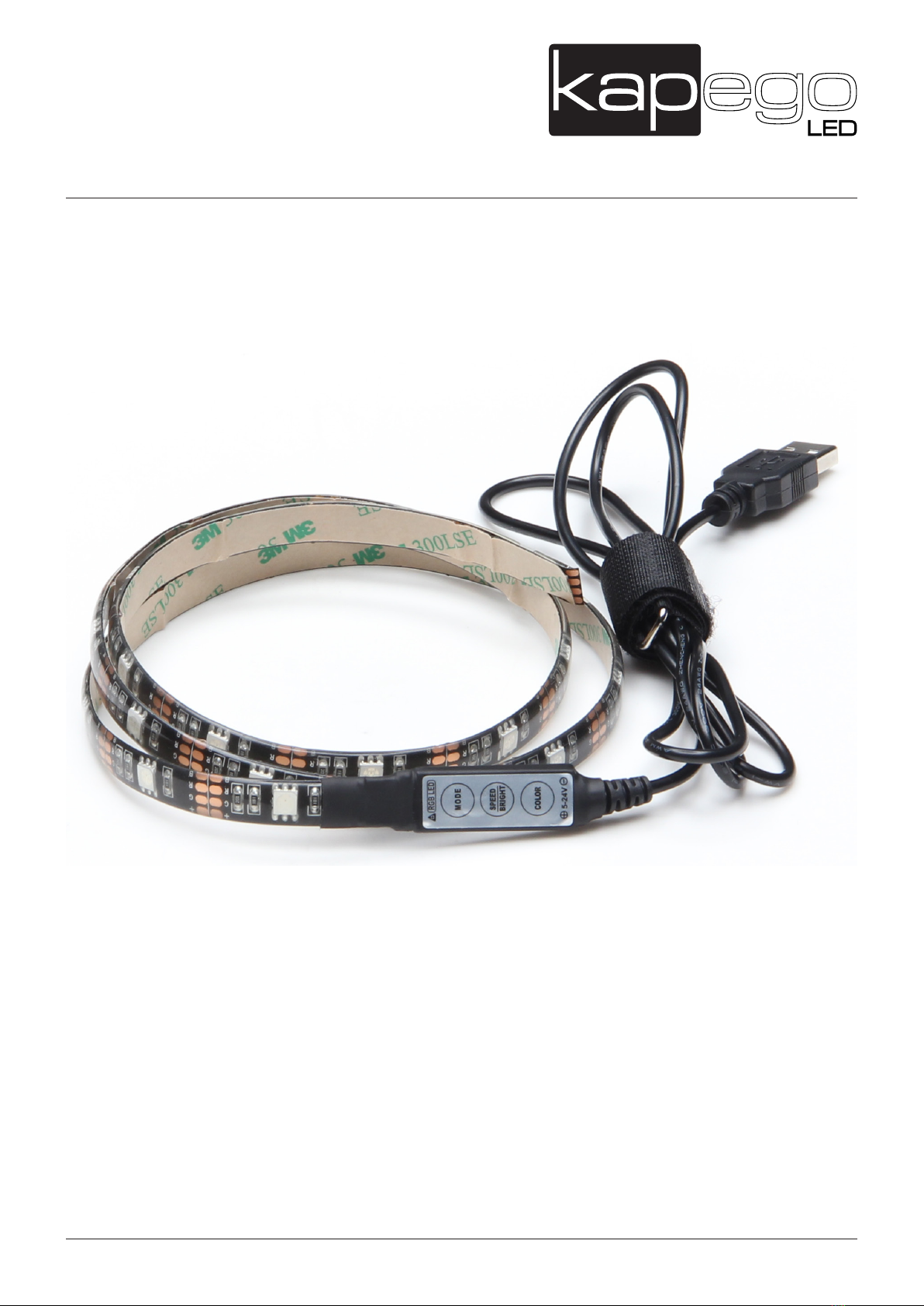

LED Mixit Set USB TV RGB
1 18.05.2017

Bedienungsanleitung
Artikel Nr.: 846001
2 18.05.2017
Inhaltsverzeichnis
1. Sicherheitshinweise .................................................................................................... Seite 3
2. Einleitung .................................................................................................................... Seite 4
3. Lieferumfang ............................................................................................................... Seite 4
4. Technische Daten........................................................................................................ Seite 4
5. Sicherheits- und Montagehinweise ............................................................................. Seite 4
6. Montage ...................................................................................................................... Seite 5

Bedienungsanleitung
Artikel Nr.: 846001
3 18.05.2017
1. Sicherheitshinweise
Dieses Gerät ist nur für die Verwendung in geschlossenen Räumen konzipiert.
Es erlischt der Garantieanspruch, bei manuellen Veränderungen des Gerätes.
Hinweise für den sicheren und einwandfreien Gebrauch:
Vorsicht bei Hitze und extremen Temperaturen! Stellen Sie das Gerät an einem Ort auf, wo es keinen extremen Temperaturen, Feuchtigkeit oder
Staub ausgesetzt ist. Betreiben Sie das Gerät nur in einer Umgebungstemperatur zwischen -10°C - +50°C.
Setzen Sie das Gerät nicht direkter Sonneneinstrahlung oder Wärmequellen aus.
Stellen Sie keine Flüssigkeiten auf oder in die Nähe des Gerätes.
Stellen Sie das Gerät immer auf festen Untergrund und vermeiden Sie Vibrationen.
Benutzen Sie keine chemischen Mittel zur Reinigung! Trennen Sie die Spannungsversorgung, bevor Sie das Gerät säubern.
Der Benutzer sollte nicht versuchen das Gerät eigenständig zu warten.
Alle Reparaturen und Servicearbeiten sollten von einem qualizierten Techniker durchgeführt werden.
Achtung!
Der Garantieanspruch erlischt, bei Schäden die durch Nichtbeachtung der Anleitung verursacht werden. Der Hersteller und Importeur
übernimmt für Folgeschäden, die daraus resultieren keinerlei Haftung. Nur ausgebildete und unterwiesene Fachkräfte dürfen den korrekten
elektrischen Anschluss durchführen.
Alle elektrischen und mechanischen Anschlüsse müssen der europäischen Sicherheitsnormen entsprechen.

Bedienungsanleitung
Artikel Nr.: 846001
4 18.05.2017
2. Einleitung
Vielen Dank für den Kauf unseres Produkts und das uns entgegengebrachte Vertrauen. Bitte prüfen sie die Verpackung sowie das Produkt auf
Transportschäden.
Lesen sie die Bedienungsanleitung aufmerksam durch, bevor sie das Produkt in Betrieb nehmen.
3. Lieferumfang
●KapegoLED Mixit Set USB TV
●Bedienungsanleitung
4. Technische Daten
LED Stripe
Maße (L x B x H): 900 x 10 x 3 mm
Farbtemperatur: RGB
Lichtstrom: 70 lm
LED Anzahl: 27
LED Bauform: 5050
Eingangsspannung: 5V DC
Leistung: 5,00 W
Schnittmöglichkeit: 33 mm / 1 LED
Schutzklasse: IP20
Betriebstemperatur: -10°- +50°C
5. Sicherheits- und Montagehinweise
a. Der Stripe darf nicht an die Versorgungsspannung angeschlossen werden,
wenn dieser noch in der Verpackung oder auf einer Spule aufgerollt ist.
b. Den Stripe nicht verwenden, wenn er abgedeckt oder in einer Oberäche eingelassen ist.
c. Das Produkt darf nicht mit dem Produkt eines anderen Herstellers verbunden werden.
d. Die Verbindung darf nur mit geeigneten Verbindern erstellt werden.
O󰀨ene Enden sind vor dem Einsatz dicht zu verschließen.
e. Den Stripe nicht ö󰀨nen oder aufschneiden/aufschlitzen, außerhalb der gekennzeichneten Markierung.
f. Zur Abdeckung mit Wärmedämm-Material nicht geeignet.

Bedienungsanleitung
Artikel Nr.: 846001
5 18.05.2017

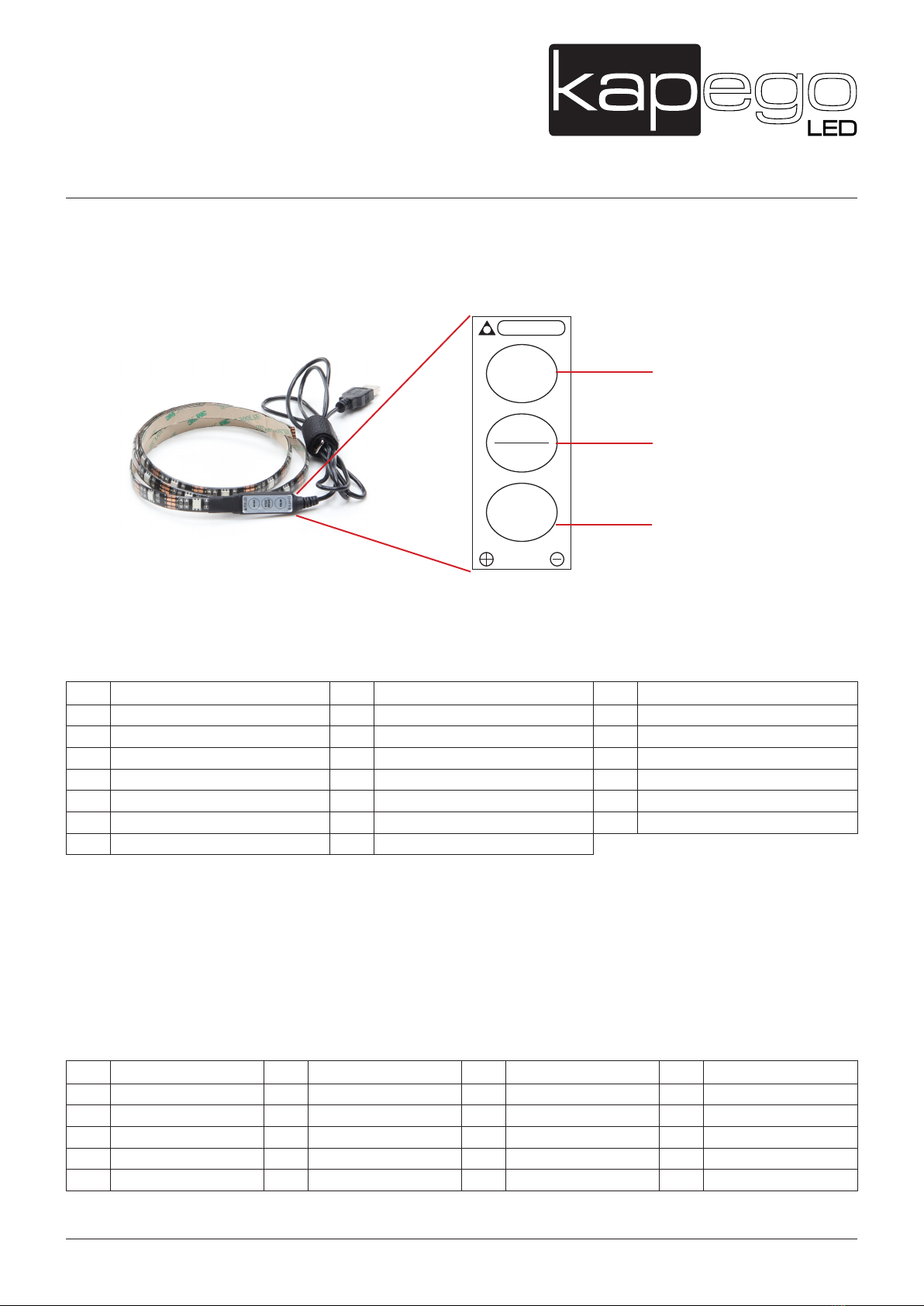

6. Farbeinstellung und Programme
MODE
SPEED
BRIGHT
+RGB LED
COLOR
5-24V
Modus Dynamische Lichteffecte
Geschwindigkeit / Helligkeit
Farbmodus
1. Modus - Taste
Durch das Erste drücken der „Modus - Taste“ wechseln Sie zum Modus „Dynamische Lichte󰀨ekte“.
Anschließend wechseln Sie durch jeden Tastendruck in den jeweils nächsten der 20 Lichte󰀨ekte, wie in der Tabelle angegeben.
Nr. Lichte󰀨ekt Nr. Lichte󰀨ekt Nr. Lichte󰀨ekt
1 Seven color fade 8 Purple gradually faded 15 Blue blasting ash
2 Three color gradually faded 9 Blue gradually faded 16 Purple blasting ash
3 Seven color gradually faded 10 Three color jump 17 Yellow blasting ash
4 White gradually faded 11 Three color fade 18 White ash blasting
5 Green gradually faded 12 Three color ash 19 Three color burst ashing
6 Yellow gradually faded 13 Red blasting ash 20 Auto cycle
7 Red gradually faded 14 Green ash blasting
2. Geschwindigkeit / Helligkeit - Taste
Dies ist die Einstellungstaste.
Wenn Sie sich im „Farbmodus“ benden, können Sie durch Tastendruck die Helligkeit in 5 Stufen einstellen.
Im Modus „Dynamische Lichte󰀨ekte“ können Sie durch Tastendruck die Geschwindigkeit in 5 Stufen einstellen.
3. Farb - Taste
Durch das Erste drücken der „Farb - Taste“ wechseln Sie zum Farbmodus.
Anschließend wechseln Sie durch jeden Tastendruck zur jeweils nächsten der 20 Farben, wie in der Tabelle angegeben.
Nr. Farbe Nr. Farbe Nr. Farbe Nr. Farbe
1 Red 6 Green 11 Blue 16 White
2 Orange 7 Light green 12 Dark blue 17 Milk white
3 Deep yellow 8 Cyan 13 Bluish violet 18 Pink white
4 Yellow 9 Light blue 14 Purple 19 Yellow white
5 Light yellow 10 Sky blue 15 Brown 20 Blue white

Bedienungsanleitung
Artikel Nr.: 846001
6 18.05.2017
Importeur Auf der Hub 2
D-76307 Karlsbad
Tel.: +49 7248 / 92 71 500
Fax: +49 7248 / 92 71 550
Web: www.deko-light.com
Mail: [email protected]
1. Wenn gewünscht können Sie den Stripe an den
markierten Stellen auf ein gewünschtes Maß kürzen.
2. Stellen Sie sicher, dass die Rückseite Ihres TV
Gerätes frei von Staub und Kleberückständen ist.
3. Entfernen Sie die Abdeckung des 3M
Klebebandes auf der Rückseite des Stripe.
4. Drücken Sie den Stripe mit dem 3M Klebeband
fest an die gewünschte Stelle.
5. Stecken Sie das USB cable in den USB Port des
Fernsehers. Der Stripe kann über den Schalter
an- und ausgeschaltet werden.
7. Montage

Manual
Article No.: 846001
LED Mixit Set USB TV RGB
1 18.05.2017

Bedienungsanleitung
Artikel Nr.: 846001
2 18.05.2017
Contents
1. Security instructions..................................................................................................... page 3
2. Introduction .................................................................................................................. page 4
3. Purachased parts package .......................................................................................... page 4
4. Technical specication ................................................................................................. page 4
5. Instructions for mounting and safety ............................................................................ page 4
6. Mounting ...................................................................................................................... page 6

Bedienungsanleitung
Artikel Nr.: 846001
3 18.05.2017
1. Security instructions
This Product is designed for indoor-use only.
Garantee expires, when manually changing or dismantling the product yourself.
Safety guideline for proper use:
Caution with heat and extreme temperatures! Keep product away from extreme temperatures, moisture or dust. Keep product away from direct
and di󰀨use solar radiation and heat sources. Please notice that the operating temperature must be -10°C - +50°C.
Do not operate close to uids. Always operate on solid ground and avoid vibrations. Do not use chemical cleaning agents. Before cleaning the
product must be cut o󰀨 from every power connection, (de-energize).
The user should not try to repair the product by itself.
All repairs and services should be handled by a qualied technician.
Caution!
Guarantee claims expire, when damage is caused, disregarding the user manual. The producer and importer do not assume any liability for
consequential loss, which results from this. Only trained and instructed specialists are allowed to do the correct electrical connection/installation.
All electrical and mechanical connections must be mounted conform to the European Safety standards.

Bedienungsanleitung
Artikel Nr.: 846001
4 18.05.2017
2. Introduction
Thanks you for buying our product.
Please check the product and packing for transportation damage and read the user manual carefully, before you use the product.
3. Purachased parts package
●KapegoLED Mixit Set USB TV
●Manual
4. Technical specication
LED Stripe
Dimensions (L x B x H): 900 x 10 x 3 mm
Color temperature: RGB
Luminous Flux: 70 lm
LED quantity: 27
LED type: 5050
Input voltage: 5V DC
Power: 5,00 W
Cutting possibility (each): 33 mm / 1 LED
IP - Code: IP20
Working temperature: -10°- +50°C
5. Instructions for mounting and safety
a. The stripe must not be connected to the supply voltage when it is in the package or rolled up on a reel.
b. Do not use the stripe when it is covered or set in a surface.
c. The product is not compatible with the products of another manufacturer.
d. For connection use suitable connectors.
Open ends must be tightly closed before use.
e. Outside the marked signs do not open or slit the stripe, please refer enclosed data sheet „Cutting possibility“.
f. Not suitable for covering with thermal insulation material.

Bedienungsanleitung
Artikel Nr.: 846001
5 18.05.2017
6. Farbeinstellung und Programme
MODE
SPEED
BRIGHT
+RGB LED
COLOR
5-24V
Mode Dynamic Light Effects
Speed / Brightness
Color Mode
1. Modus - Button
If you press this button st time you switch to the mode „dynamic light e󰀨ects“.
If you press the button once again the light e󰀨ect will change in a di󰀨erent kind, where are 20 light e󰀨ects as the following.
No. Light E󰀨ect No. Light E󰀨ect No. Light E󰀨ect
1 Seven color fade 8 Purple gradually faded 15 Blue blasting ash
2 Three color gradually faded 9 Blue gradually faded 16 Purple blasting ash
3 Seven color gradually faded 10 Three color jump 17 Yellow blasting ash
4 White gradually faded 11 Three color fade 18 White ash blasting
5 Green gradually faded 12 Three color ash 19 Three color burst ashing
6 Yellow gradually faded 13 Red blasting ash 20 Auto cycle
7 Red gradually faded 14 Green ash blasting
2. Speed / Brightness - Button
This is the adjustable key.
If you press this key you can adjust the light’s brightness (total 5 level) when you are in the color mode.
If you press this key you can adjust the light’s brightness (total 5 level) when you are in the dynamic light e󰀨ect mode.
3. Color - Taste
Press rst time to Switch to the color mode,
If you press the button once again the color will change to in a di󰀨erent kinnd, where are 20 colors as the following.
No. Color No. Color No. Color No. Color
1 Red 6 Green 11 Blue 16 White
2 Orange 7 Light green 12 Dark blue 17 Milk white
3 Deep yellow 8 Cyan 13 Bluish violet 18 Pink white
4 Yellow 9 Light blue 14 Purple 19 Yellow white
5 Light yellow 10 Sky blue 15 Brown 20 Blue white

Manual
Article No.: 846001
6 18.05.2017
Importer Auf der Hub 2
D-76307 Karlsbad
Tel.: +49 7248 / 92 71 500
Fax: +49 7248 / 92 71 550
Web: www.deko-light.com
Mail: [email protected]
1. If needed you can cut the stripe on the cutting
marks to desired length.
2. Ensure the back of your TV is free from dust,peel
o󰀨 sticky tape and adhere to the back of your TV.
3. Remove the 3M adhesive backing on the strip. 4. Firmly Press the stripe with the 3M adhesive on
the desired place.
5. Connect the USB cable to the USB port from the
TV. The stripe can be switched On/O󰀨 by the built
in switch.
6. Mounting

Bedienungsanleitung
Sicherheitshinweise
© 2013 Deko-Light Elektronik-Vertriebs GmbH 22.12.2014
Alle Rechte vorbehalten.
www.deko-light.com
[email protected] Seite 1 von 1
- Die vom Hersteller beigelegten Bedienungsanleitung / Sicherheitshinweise / Datenblatt sind Voraussetzung für
eine Ordnungsgemäße Verwendung. Technische Änderungen sind vorbehalten.
- Der Garantieanspruch erlischt bei Schäden, die durch Nichteinhaltung der Bedienungsanleitung /
Sicherheitshinweise /Datenblatt entstehen. Der Hersteller und Inverkehrbringer, übernimmt für die
Folgeschäden die daraus resultieren, keinerlei Haftung.
- Dieses Produkt darf nur von qualiziertem Fachpersonal installiert werden.
- Um eine Ordnungsgemäße Installation/Verdrahtung zu gewährleisten müssen sie die Normvorgaben Ihres
Landes einhalten.
- Die angegebenen Leistungs- und Anschlußdaten, lt. Datenblatt und Typenschild, müssen eingehalten werden.
- Alle Service- und Wartungsarbeiten (falls zutre󰀨end) dürfen nur von qualizierten Fachpersonal ausgeführt
werden.
- Trennen Sie die Spannungsversorgung vor Installations- oder Änderungsarbeiten und sichern Sie diese gegen
Wiedereinschalten. Spannungsfreiheit überprüfen.
- Alle elektrischen Verbindungen müssen fest angeschraubt und 1x jährlich auf ihren Festsitz geprüft werden.
- Lampen dürfen nur im kalten Zustand gewechselt werden, es besteht Verbrennungsgefahr. Vor dem Wechsel
muss die Spannungsversorgung getrennt werden.
- Der An- und Einbau in der Nähe von brennbaren Materialen ist verboten.
- Sollten Beschädigungen (z.B. defekte Netzleitung) oder Funktionsstörungen vorhanden sein, trennen Sie die
Spannungsversorgung und kontaktieren Sie Ihren Lieferant. Defekte Teile dürfen nur von Fachpersonal und
durch originale Ersatzteile ersetzt werden.
- Vorsicht! Die Verpackung kann evtl. Kleinteile/Verpackungsmaterialien enthalten, die von Kindern verschluckt
werden können.
- Das Produkt darf keinen starken mechanischen Beanspruchungen oder Verschmutzungen ausgesetzt werden.
- Bei einem Einsatz außerhalb des vorgesehenen Verwendungszwecks, ist die Genehmigung des Herstellers
einzuholen.
- Ist das Produkt am ende seiner Lebensdauer, entsorgen Sie es nach den geltenden gesetzlichen
Bestimmungen bei den kommunalen Sammelstellen. Eine Entsorgung über den Hausmüll ist verboten.
- Die Leuchte ist nicht zur Abdeckung mit Wärmedämm-Material geeignet.
- Die Leuchte darf nur außerhalb der Armreichweite montiert werden.
- Zur Vermeidung von Gefährdungen darf eine beschädigte äußere exible Leitung dieser Leuchte ausschließ-
lich vom Hersteller, seinem Servicevertreter oder einen vergleichbaren Fachkraft ausgetauscht werden.
- Die Lichtquelle dieser Leuchte darf nur vom Hersteller oder einem von ihm beauftragten Servicetechniker oder
einer vergleichbar qualizierten Person ersetzt werden.
- Vorsicht, Gefahr des elektrischen Schlags

User guide
Safety instructions
© 2013 Deko-Light Elektronik-Vertriebs GmbH 22.12.2014
All rights reserved.
www.deko-light.com
[email protected] page 1 von 1
- The enclosed from the manufacturers operating user guide / safety instructions / data sheet are required for a
proper use. Technical changes are reserved.
- The warranty will not cover damage caused by non-observance of the user guide / safety instructions / data
sheet. The manufacturers and distributors, don’t take over for consequential damages result from any liability.
- This product may only be installed by qualied sta󰀨.
- To ensure proper installation / wiring, you must comply with the standard specications of your country.
- All service and maintenance (if applicable) should be performed only by qualied sta󰀨.
- Disconnect the power supply before installation or modication work and secure it against being switched on
again. Make sure that all components are free of voltage.
- All electrical connections must be tightened and tested annually for tightness.
- The lamps must be changed only in cold condition. Risk of burns. Before changing the lamp, the power supply
must be disconnected.
- The mounting and installation close to ammable materials is prohibited.
- If damage (eg faulty power line) or a malfunction may be present, disconnect the power supply and contact
your supplier. Defective parts may be replaced only by qualied sta󰀨 and with original spare parts.
- Caution! The package may contain any small parts / packaging materials which can be swallowed by children.
- The product should not be exposed to strong mechanical loads or dirt.
- The indicated performance and connection data acc. datasheet and rating plate must be complied.
- When used outside the intended use, the approval of the manufacturer must be obtained.
- Is the product at the end of its service life, dispose it in accordance with the current legal regulations at the
communal collection points. Disposal in the household waste is prohibited.
- This luminaire is not suitable for covering with thermally insulated material.
- The Luminaire is “Only to be installed outside arms reach”.
- If the external exible cable or cord of this luminaire is damaged, it shall be exclusively replaced by the
manufacturer or his service agent or a similar qualied person in order to avoid a hazard.
- The light source contained in this luminaire shall only be replaced by the manufacturer or his service agent or a
similar qualied person.
- Caution, risk of electric shock

Guide de l’utilisateur
Consigne de securite
© 2013 Deko-Light Elektronik-Vertriebs GmbH 20.09.2017
Tous les droits sont réservés.
www.deko-light.com
[email protected] Page 1 sur 1
- Pour toute utilisation, conservez avec l’appareil le mode d’emploi, les données techniques et le consignes de
sécurité. Ces documents sont modiables sans préavis par le fabricant
- Les conditions de garantie ne pourront pas s’appliquer en cas de non observation des consignes d’utilisation
de l’appareil. Le fabricant et le distributeur ne pourront prendre en charge aucun dégât liés à une utilisation non
conforme au mode d’emploi.
- Ce produit ne peut être installé et mis en service que par du personnel qualié
- Respectez les normes électriques de votre pays pour les connections électriques
- Toute réparation ou entretien doit être e󰀨ectué par une personne qualiée
- Déconnectez l’alimentation avant toute intervention, et assurez vous que celle-ci ne peut être reconnectée
durant l’intervention. Vériez que tous les composants sont déchargés électriquement avant de démarrer
l’intervention.
- Toutes les connections électriques doivent être parfaitement serrées et vériées au moins une fois par an.
- Les lampes se changent uniquement lorsqu’elles sont froides. Risque de brûlure. Avant de changer une lampe,
l’alimentation doit être impérativement déconnectée.
- Le montage et l’installation à proximité de matériaux inammables est interdite
- En cas de problème, déconnectez l’alimentation et contactez votre revendeur. Les pièces détachées doivent
être strictement d’origine. Leur remplacement doit être fait par un technicien qualié
- Attention ! L’emballage peut contenir de petite pièces ou pièces de calage qui peuvent être ingérées par des
enfants.
- Ce produit ne doit pas être exposé à la poussière ou des contraintes mécaniques importantes.
- Pour toute utilisation non prévue par le fabricant, son accord doit être obtenu.
- L’utilisateur doit se conformer à la notice d’utilisation, aux consignes de sécurité, aux données techniques
- Ce produit doit se recycler dans les points collectes prévus à cet e󰀨et en accord avec la règlementation de
votre pays. Ce produit ne doit pas être mis dans le container à ordures ménagères
- La luminaire ne peut pas être recouvert d’un matériau d’isolation thermique.
- La luminaire ne peut être installé à l’extérieur de bras atteignent.
- Pour éviter tout danger si le câble souple externe ou le cordon de ce luminaire est endommagé, il doit être
exclusivement remplacé par le fabricant ou son agent de service ou une personne qualiée.
- La source lumineuse de cette lampe ne peut être remplacé par le fabricant ou un technicien de service
commandé ou une personne qualiée.
- Attention! Risque de choc électrique
