Katadyn MF-54 Manual

Installation, Operation and Maintenance Instructions
For Katadyn Filters, Types MF-7, MF-31 and MF-54 (Pages 1 - 8)
Montage-, Betriebs und Wartungsanleitung
Zu Katadyn Filter, Typen MF-7, MF-31 und MF-54 (Seiten 9 - 16)
Instructions de montage, de mise en service et d’entretien
Pour les filtres Katadyn, modèles MF-7, MF-31 et MF-54 (pages 17 - 24)

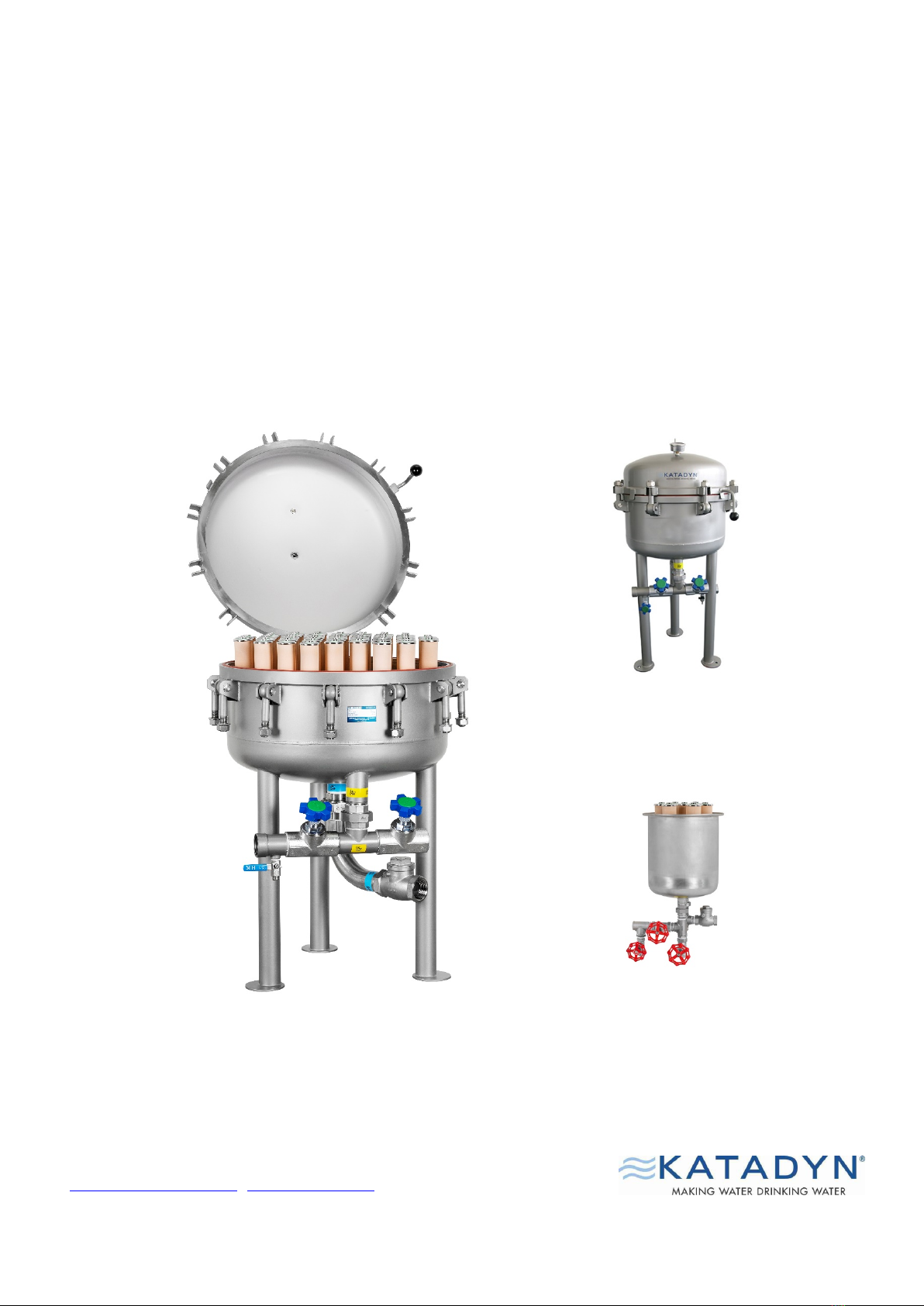

MF-54
MF-31
MF-7
Version : 30.04.2021
Katadyn Products Inc., Pfäffikerstrasse 37, 8310 Kemptthal,
Switzerland Phone: [phone]
www.katadyngroup.ch [email protected]

A Katadyn Group Brand. 1
CONTENT
PAGE
1. GENERAL INSTRUCTIONS
2
1.1 Operating Instructions
2
1.2 Warranty Claims
2
1.3 Copyright
2
1.4 Product Description
2
1.5 Working Principle
3
1.6 Technical Data
3
2. DELIVERY, STORAGE, INSTALLATION
4
2.1 Delivery
4
2.2 Storage
4
2.3 Installation
4
2.4 Installation of Filters, Elements
4
3. COMMISSIONING
5
3.1 Commissioning Procedure
5
3.2 Opening the Inlet Tap
5
3.3 Flushing the Filter System
5
4. MAINTENANCE INSTRUCTIONS
5
4.1 Safety Regulations
5
4.2 Maintenance Procedure
5
4.3 Maintenance Checklist
6
4.4 Cleaning the Filter Elements and Filter
6
4.5 Checking the Filter Elements
6
4.6 Microbiological sample taking
6
5. MALFUNCTIONS AND THEIR RECTIFICATION
7
5.1 General Malfunctions
7
6. DECOMMISSIONING
7
6.1 Decommissioning Procedure
7
7. REPLACEMENT PARTS
8
7.1 Replacement Parts for Filters
8
7.2 Replacement Parts for Filter Elements
8
7.3 Replacement Parts, Accessories
8
8. APPENDIX
25
8.1 Dimensional Diagram MF-7
25
8.2 Dimensional Diagram MF-31
26
8.3 Dimensional Diagram MF-54
27
8.4 Illustrations, Cleaning Procedure
28+29
8.5 Performance Charts
30

A Katadyn Group Brand. 2
1. GENERAL INSTRUCTIONS
You have chosen a microfiltration system from Katadyn Products Inc.
These instructions describe the necessary work for installation, operation, regular maintenance,
monitoring and troubleshooting.
1.1 Operating Instructions
The system must be installed and maintained in accordance with these operating instructions.
In our experience, the regulations and instructions contained in this operating manual ensure
the best possible operational reliability of the system.
1.2 Warranty Claims
All warranty claims for damage of any kind which occurs because of improper operating
practices or incorrect handling will be null and void.
Only original Katadyn replacement parts must be used, otherwise all warranty claims, will be
nullified.
1.3 Copyright
The contents of this document remain the property of Katadyn Products Inc., Kemptthal,
Switzerland. No part of them may be appropriated by the receiver for his own use, or for that of
a third party, without our written approval. Neither the operating manual, nor any part thereof,
may be either photocopied or made available to a third party.
1.4 Product Description
In common with all other Katadyn filters, Types MF-7, MF-31 and MF-54 function as filtration and
germ reduction systems. They are used to make natural water drinkable without changing the
mineral and salt content, without softening water or desalinating sea water.

A Katadyn Group Brand. 3
1.5 Working Principle
The Katadyn filter element is based on the operating principle of depth filtration. During this
separation process, sediment and microorganisms are retained in the small channels of the
ceramic body. The filtration effect is dependent upon the size of the pores and the thickness of
the ceramic layer. Deep-bed filtration has the unique characteristic that even particles which are
smaller than the absolute pore size are being retained on the inner surface of the ceramic by the
adsorption principle.
Katadyn ceramic filters are manufactured from various raw materials which conform to a high-
quality standard so that a nominal pore size of down to 0.2 µm can be achieved.
1.6 Technical Data
Design pressure:
6 bar
Test pressure:
9 bar
Main connections:
MF-7
3/4" G internal thread
MF-31
1 1/4" G internal thread
MF-54
2" G internal thread
Net weight of filter incl. elements:
MF-7
15 kg
MF-31
95 kg
MF-54
180 kg
Materials:
•MF-7: Filter casing and lid in stainless steel 1.4404
•MF-31/54: Filter casing and lid in stainless steel 1.4301
•Fittings in stainless steel 1.4408
Flow rate:
The curve applies to cleaned filter elements. Increased pressure
required for vertical rises, etc. after filtering are to be deducted from the
given flow pressure when calculating flow rate. The same applies for
long stretches of piping before filtering and for any pipe friction losses
thus caused. The flow rate decreases as fouling on the filter elements
increases.
Performance Chart:
MF-7/MF-31/MF-54 see Appendix 8.5
We reserve the right to make structural and dimensional alterations during further technical
development.

A Katadyn Group Brand. 4
2. DELIVERY, STORAGE, INSTALLATION
2.1 Delivery
Every system is factory-tested prior to delivery.
The system is dispatched in packaging which offers the greatest possible protection and
conforms to the requirements of the haulage company.
Any damage is to be notified to the freight forwarding company immediately upon receipt of the
goods. Katadyn accepts no costs for damage incurred during transport.
The majority of the Katadyn systems are preassembled. Transport packaging will also include all
non-
preassembled parts, some individually packed, in accordance with the scope of the supply.
All components are to be removed from their respective packaging with care.
2.2 Storage
All components are to be protected from moisture and cold whilst not in use.
Both elements and containers may burst if filled with water when subject to frost.
2.3 Installation
Installation may only be carried out by authorized personnel.
All components are to be installed in such a way that the minimum clearances as specified in the
dimensional diagrams are adhered to.
Prior to installation, components are to be checked for dirt, and cleaned, as necessary.
All components are to be handled with the greatest possible care and
are to be protected against
damage and contamination.
Important: The correct direction of flow must be observed!
2.4 Installation of Filters, Elements
The filter is to be fixed to the wall or floor using masonry screws (with wall plugs). The filter flange
should be positioned about 1.2 m above the floor (MF-7) to enable effortless cleaning. Filter types
of MF-31/-54 should have a space of 1.8 m from base to ceiling allowing the lid to be opened widely
and the elements to be cleaned easily.
If a pressure boosting system is present, the filter must be installed in such a way that the
maximum permissible pressure at the filter is not exceeded. If pressure surges occur in the
water pipe, e.g. as a result of quick-action magnetic valves or butterfly taps, etc., they are to be
sufficiently reduced by using pressure surge dampers.
When the filter has been successfully installed, the filter elements are screwed in. All filter
elements must always be screwed in. Care must be taken to provide a rubber seal on every filter
element thread.
The filter elements are to be tightened thoroughly, but without force (2-3Nm)

A Katadyn Group Brand. 5
3. COMMISSIONING
3.1 Commissioning Procedure
A pre-condition for commissioning is the complete and tested installation of all components, or the
completion of any maintenance work or malfunction rectification.
MF-7: After checking that the rubber seal has been correctly inserted in the lid, the filter lid
is closed, and the clamping device tightened.
MF-31/-54: After checking that the rubber seal has been correctly positioned on the edge of the
filter casing, the lid is closed, and the diagonally opposing screws are tightened using
the special key.
3.2 Opening the Inlet Tap
When filling the filter by opening tap A (see Appendix 8), the air-escape valve (in the center of the
lid) must be opened until water escapes. As soon as this occurs, it is to be closed.
3.3 Flushing the Filter System
Water must be flushed through the filter system for 10 minutes before it is used to produce potable
water.
4. MAINTENANCE INSTRUCTIONS
To ensure that the system functions properly, it is important that the mechanical
components be maintained regularly and meticulously by authorized personnel.
If a maintenance agreement has been made with a company authorized by Katadyn, all work
associated with maintenance must be carried out by the authorized maintenance personnel.
4.1 Safety Regulations
Every precaution is to be taken to ensure the safety of the authorized maintenance personnel.
The internal pressure of the water-conducting components is to be relieved by opening the
drainage tap after the shutoff devices have been closed.
The maintenance engineer undertakes to check adherence to these safety precautions before
carrying out his work.
4.2 Maintenance Procedure
The safety regulations are to be observed.

A Katadyn Group Brand. 6
4.3 Maintenance Checklist
Commissioning in accordance with the commissioning procedure. (see chapter 3.1)
Treat filter and elements in accordance with the cleaning regulations. (see chapter 4.4)
Clean non-return valve each time maintenance is carried out.
During commissioning and re-commissioning, care must be taken to ensure that all air has been
removed from the filter.
4.4 Cleaning the Filter Elements and Filter (see also Appendix 8.4)
Cleaning may only be carried out by authorized personnel.
The water conducting components must be relieved of pressure.
1. Close inlet tap A.
2. Open outlet tap C.
3. Open the air-escape valve.
4. Make sure that the filter starts discharging water.
5. Open filter lid.
6. Close outlet tap C as soon as the filter elements are standing in water by 1/6 only.
7. Slip the cleaning unit over the filter element and brush up and down 6 - 8 times until the
element is clean. Repeat the process for all elements.
8. Remove cleaning unit and open outlet tap C.
9. Check filter elements (see chapter 4.5).
10. Open hose connection tap D and rinse filter elements and the inside casing with the rinsing
hose. Check by hand to see whether the filter elements have been tightened thoroughly.
11. Close outlet tap C and hose connection tap D. If necessary, suspend Katofil in water and
add the filtration aid. Subsequently close the filter lid.
12. Slowly open inlet tap A. If Katofil is used, it is important to open the tap slowly (to enable an
even precoat).
13. Leave the air-escape valve open until water escapes.
4.5 Checking the Filter Elements
Using the supplied measuring gauge, check the thickness of the ceramic wall. As soon as the
measuring gauge can be slipped over the ceramic (i.e., the minimum ceramic wall thickness has
been reached), the filter element must be replaced.
Cracked elements are to be replaced immediately.
Once cleaning is completed and the filter elements have been checked in accordance with the
above procedure, operation may be resumed.
4.6 Microbiological sample taking
Sample taking for microbiological analyses may only be carried out by authorized personnel.
The corresponding safety precautions are to be observed.
The samples must only be taken from the sampling tap E (see appendix 8).

A Katadyn Group Brand. 7
5. MALFUNCTIONS AND THEIR RECTIFICATION
Malfunctions can largely be avoided if installation and commissioning have been properly carried
out, if maintenance work is regularly undertaken, and if original Katadyn replacement parts are
used. Only authorized personnel may rectify malfunctions and handle the system whilst
conforming to the relevant safety regulations.
If the measures taken fail to rectify the malfunction, the authorized Katadyn customer service
department should be contacted immediately.
5.1 General Malfunctions
Malfunction Table:
Type of Malfunction
Possible Cause
Rectification
Poor water flow rate
Blocked filter
Pressure falling
Clean filter
Check inlet pressure
No water flow
Counter pressure is too high
Check counter pressure
Open water tap A
Filter leakage
Connections not tight
Lid seal defective
Tighten connections
Replace seal
Apply sealing material
Poor microbiology
Filter elements worn
Filter elements defective
Re-contamination
Use new elements
Use new elements
Disinfect piping system
6. DECOMMISSIONING
Katadyn filters can be taken out of operation for extended shut-down periods without any risk
and can be re-used later. The instructions given in section 6.1 must be observed.
6.1 Decommissioning Procedure
Empty the filter completely. Clean and dry the filter elements.
When dis-assembled, filters must be stored in a non-corrosive, dry atmosphere. During the
storage period, no maintenance is necessary.
A prolonged shut-down period has no effect upon the functional efficiency of Katadyn filter
systems and elements because the systems contain no movable parts.

A Katadyn Group Brand. 8
7. REPLACEMENT PARTS
Only appropriate original Katadyn replacement parts may be used, otherwise any guarantee
claims, particularly those associated with the microbiological efficiency of the system, will be
immediately nullified.
7.1 Replacement Parts for Filters
Art. No.
Designation
Type
7010095
Air-escape valve
MF-7
128031
Lid seal 268x16
MF-7
120420
Pressure gauge
MF-31/-54
120003
Lid seal 500x9
MF-31
120002
Lid seal 643x9
MF-54
7.2 Replacement Parts for Filter Elements
Art. No.
Designation
Type
20335
Filter element gauge with handle
MF-7/-31/-54
1040
Filter Nr.4
MF-7/-31/-54
1250
Filter Nr.5
MF-7/-31/-54
7.3 Replacement Parts, Accessories
Art. No.
Designation
Type
20621
Cleaning hose, complete
MF-7/-31/-54
20616
Brush B-59-N
MF-7/-31/-54
20615
Brush segments, nylon, 2 pcs.
MF-7/-31/-54
20619
Brush segments,bronze, 2 pcs.
MF-7/-31/-54
8. APPENDIX (PAGES 25-30)

A Katadyn Group Brand. 9
INHALTSVERZEICHNIS
SEITE
1. ALLGEMEINE HINWEISE
10
1.1 Betriebsanleitung
10
1.2 Garantieansprüche
10
1.3 Copyright
10
1.4 Produktebeschreibung
10
1.5 Wirkungsprinzip
11
1.6 Technische Daten
11
2. ANLIEFERUNG, LAGERUNG, MONTAGE
12
2.1 Anlieferung
12
2.2 Lagerung
12
2.3 Montage
12
2.4 Montage Filter, Elemente
12
3. INBETRIEBNAHME
13
3.1 Ablauf der Inbetriebnahme
13
3.2 Öffnen des Zulaufhahns
13
3.3 Systemspülung
13
4. WARTUNGSANLEITUNG
13
4.1 Sicherheitsvorschriften
13
4.2 Vorgehen bei der Wartung
13
4.3 Wartungs-Checkliste
14
4.4 Reinigungsvorschrift für Filtergehäuse und Filterelemente
14
4.5 Überprüfen der Filterlemente
14
4.6 Mikrobiologische Probeentnahme
14
5. STÖRUNGEN UND DEREN BEHEBUNG
15
5.1 Generelle Störungen - Störungstabelle
15
6. AUSSERBETRIEBNAHME
15
6.1 Ablauf der Ausserbetriebnahme
15
7. ERSATZTEILE
16
7.1 Ersatzteile zu den Filtern
16
7.2 Ersatzteile zu den Filterelementen
16
7.3 Zubehör
16
8. ANHANG
25
8.1 Massbild MF-7
25
8.2 Massbild MF-31
26
8.3 Massbild MF-54
27
8.4 Bilder Reinigungsablauf
28+29
8.5 Leistungsdiagramme
30

A Katadyn Group Brand. 10
1. ALLGEMEINE HINWEISE
Sie haben sich für eine Mikrofiltrationsanlage der Firma Katadyn Produkte AG entschieden.
Diese Anleitung beschreibt die notwendigen Arbeiten für die Montage, den Betrieb, die
regelmässige Wartung, die Überwachung und Störungsbehebung.
1.1 Betriebsanleitung
Die Anlage muss gemäss der vorliegenden Betriebsanleitung installiert und gewartet werden. Die in
dieser Betriebsanleitung enthaltenen Vorschriften und Anweisungen gewährleisten nach unseren
Erfahrungen die bestmögliche Betriebssicherheit der Anlage.
1.2 Garantieansprüche
Bei Schäden irgendwelcher Art, zurückzuführen auf unsachgemässe Ausführung von Arbeiten oder
unsachgemässe Manipulationen, erlöschen jegliche Garantieansprüche.
Es dürfen ausschliesslich Original-Ersatzteile von Katadyn verwendet werden, ansonsten erlischt
jeglicher Garantieanspruch.
1.3 Copyright
Der Inhalt dieses Dokumentes ist geistiges Eigentum der Katadyn Produkte AG, Kemptthal,
Schweiz. Es darf vom Empfänger ohne unsere schriftliche Genehmigung, auch auszugsweise, nicht
für Selbstanfertigung oder zugunsten Dritter verwendet werden. Die Betriebsanleitung, oder Teile
davon, darf weder vervielfältigt noch Dritten zugänglich gemacht werden.
1.4 Produktbeschreibung
Wie alle übrigen Katadyn Filter dienen auch die Typen MF-7, MF-31, MF-54 der Klarfiltrierung und
Keimreduktion. Dabei wird natürliches Wasser trinkbar, die Zusammensetzung an Mineralien und
Salzen bleibt unverändert, das Wasser wird nicht enthärtet, Meerwasser nicht entsalzt.

A Katadyn Group Brand. 11
1.5 Wirkungsprinzip
Das Katadyn Filterelement basiert auf dem Funktionsprinzip der Tiefenfiltration. Bei diesem
Separationsprozess werden Sediment und Mikroorganismen in den kleinen Kanälen des
Keramikkörpers zurückgehalten. Der Filtrationseffekt ist abhängig von den Porengrössen und der
Schichtdicke der Keramik. Die Tiefenfiltration hat die besondere Charakteristik, dass auch Partikel
die kleiner sind als die absolute Porengrösse, durch das Adsorptionsprinzip auf der Innenseite der
Keramik zurückgehalten werden. Die Katadyn Keramikfilter werden aus verschiedenen
Rohmaterialen hergestellt, welche einem hohen Qualitätsstandard entsprechen, damit eine
nominelle Porengrösse von bis zu 0.2 µm erreicht wird.
1.6 Technische Daten
Maximal zulässiger Druck
6 bar
Prüfdruck
9 bar
Leitungsanschlüsse:
MF-7
3/4" G Innengewinde
MF-31
1 1/4" G Innengewinde
MF-54
2" G Innengewinde
Nettogewicht der Filter inkl. Elemente:
MF-7
15 kg
MF-31
95 kg
MF-54
180 kg
Materialien:
•
MF-7: Filtergehäuse und Deckel aus Edelstahl 1.4404
•MF-31/54 Filtergehäuse und Deckel aus Edelstahl 1.4301
•
Armaturen aus Edelstahl 1.4408
Durchflussleistung:
Die Kurve gilt für gereinigte Filterelemente. Steighöhen oder
anderweitig benötigter Druck nach dem Filter sind für die
Bestimmung der Durchflussleistung vom vorhandenen
Leitungsdruck abzuziehen. Dasselbe gilt bei langen Leitungen vor
dem Filter und auch für deren Rohrreibungsverluste. Mit
zunehmender Verschmutzung der Filterelemente sinkt die
Durchflussleistung.
Leistungsdiagramm:
MF-7/MF-31/MF-54 siehe Anhang 8.5
Konstruktive und massliche Änderungen, die der technischen Weiterentwicklung dienen, sind
vorbehalten.

A Katadyn Group Brand. 12
2. ANLIEFERUNG, LAGERUNG, MONTAGE
2.1 Anlieferung
Vor der Auslieferung wird jede Anlage werkseitig geprüft. Der Versand der Anlage erfolgt in
Verpackungen, welche den grösstmöglichen Schutz bieten und den Anforderungen der
Transportunternehmen entsprechen.
Beschädigungen sind unverzüglich nach Erhalt der Ware dem Transportunternehmen zu melden.
Katadyn übernimmt keine Kosten für Transportschäden.
Die Katadyn Anlagen sind mehrheitlich vormontiert. In der Transportverpackung sind zusätzlich
auch alle nicht vormontierten Teile gemäss Lieferumfang, zum Teil in Einzelverpackungen,
enthalten.
Alle Bestandteile sind mit Vorsicht aus den jeweiligen Verpackungen zu entnehmen.
2.2 Lagerung
Sämtliche Teile sind, sofern sie nicht in Betrieb sind, vor Nässe und Kälte zu schützen.
Bei Frost kann stehendes Wasser im Behälter den Behälter wie auch die Elemente beschädigen.
2.3 Montage
Montagearbeiten dürfen nur durch autorisiertes Personal ausgeführt werden. Sämtliche Bauteile
sind so einzubauen, dass alle minimalen Abstände entsprechend den Angaben in den
Massbildern eingehalten werden. Vor der Montage sind die Bauteile auf Verschmutzung zu
untersuchen und gegebenenfalls zu reinigen.
Sämtliche Teile sind mit der grösstmöglichen Vorsicht zu behandeln und vor Defekten und
Verunreinigungen zu schützen.
Wichtig: Es muss die richtige Durchflussrichtung eingehalten werden!
2.4 Montage Filter, Elemente
Der Filter ist mit den Steinschrauben (mit Dübeln) an der Wand oder am Boden zu befestigen. Der
Filterflansch sollte dabei etwa 1.2 m über dem Boden sein (MF-7), um eine bequeme Reinigung
zu ermöglichen. Die Filtertypen MF-31/54 sollten vom Fuss bis zur Decke eine Höhe von 1.8 m
Raum haben; so lassen sich ihre Deckel gut öffnen und die Elemente leicht reinigen.
Falls eine Druckerhöhungsanlage vorhanden ist, muss der Filter derart installiert werden, dass
der der höchstzulässige Druck am Filter nicht überschritten wird.
Sollten in der Wasserleitung Druckschläge auftreten, z.B. infolge schnellschliessender
Magnet- ventile oder Schmetterlingshahnen usw., sind diese mittels Druckschlagdämpfern
genügend abzudämpfen.
Nach erfolgter Montage des Filters werden die Filterelemente eingeschraubt. Es müssen immer
alle Filterelemente eingeschraubt werden. Dabei ist darauf zu achten, dass an jedem Gewinde
eine Gummidichtung aufgesetzt ist.
Die Filterelemente werden satt, jedoch ohne Gewalt angezogen (2-3 Nm).

A Katadyn Group Brand. 13
3. INBETRIEBNAHME
3.1 Ablauf der Inbetriebnahme
Voraussetzung für die Inbetriebnahme ist die vollständige und überprüfte Montage aller
Komponenten, bzw. eine erfolgte Wartung oder Störungsbehebung.
MF-7: Nachdem überprüft worden ist, ob die Gummidichtung im Deckel richtig eingelegt
ist, wird der Filterdeckel geschlossen und die Spannvorrichtung festgezogen.
MF-31/54: Nachdem überprüft worden ist, ob die Gummidichtung richtig auf dem Rand des
Filtergehäuses eingelegt ist, wird der Deckel geschlossen und werden die Schrauben
mit dem Spezialschlüssel übers Kreuz angezogen.
3.2 Öffnen des Zulaufhahns
Beim Füllen des Filters durch Öffnen des Hahns A (siehe Anhang 8) muss der Entlüftungshahn in
der Deckelmitte so lange geöffnet sein, bis Wasser austritt.
3.3 Systemspülung
Bei der Inbetriebnahme des Systems muss dieses, während 10 Minuten mit Wasser vorgespült
werden.
4. WARTUNGSANLEITUNG
Zur Sicherstellung eines störungsfreien Betriebes der Anlage ist eine regelmässig und
gewissenhaft durchgeführte Wartung durch autorisiertes Personal ausserordentlich wichtig.
Ist ein Wartungsvertrag mit der von Katadyn autorisierten Firma abgeschlossen, so werden alle mit
der Wartung zusammenhängenden Arbeiten durch das beauftragte Wartungspersonal durchgeführt.
4.1 Sicherheitsvorschriften
Es sind alle für die Sicherheit des autorisierten Wartungspersonals notwendigen Vorkehrungen
zu treffen.
Der Innendruck der wasserführenden Komponenten ist nach Schliessen der Absperrorgane
durch Öffnen des Entleerungshahns zu entlasten.
Das Wartungspersonal ist verpflichtet, vor der Durchführung einer Arbeit das Einhalten dieser
Sicherheitsvorkehrungen zu überprüfen.
4.2 Vorgehen bei der Wartung
Die Sicherheitsvorschriften sind zu beachten.

A Katadyn Group Brand. 14
4.3 Wartungs-Checkliste
Inbetriebnahme gemäss Ablauf der Inbetriebnahme. (vgl. Kap. 3.1)
Filter und Elemente gemäss Reinigungsvorschrift behandeln. (vgl. Kap. 4.4)
Rückschlagklappe jedes Mal reinigen.
Bei der Wieder- und Inbetriebnahme ist darauf zu achten, dass der Filter komplett entlüftet wird.
4.4 Reinigungsvorschrift für Filtergehäuse und Filterelemente (siehe auch Anhang 8.4)
Reinigungsarbeiten dürfen nur durch autorisiertes Personal ausgeführt werden. Die wasser-
führenden Teile müssen druckentlastet sein.
1. Zulaufhahn A schliessen.
2. Ablasshahn C öffnen.
3. Entlüftungsventil öffnen
4. Sicherstellen, dass sich der Filter entleert.
5. Deckel des Filters öffnen.
6. Ablasshahn C schliessen, sobald Filterelemente nur noch zu 1/6 im Wasser stehen.
7. Reinigungsgerät über Filterelement stülpen und 6-8 mal auf und ab bürsten, bis das Element
sauber ist: Wiederholen des Vorganges an allen Elementen.
8. Reinigungsgerät entfernen und Ablasshahn C öffnen.
9. Überprüfen der Filterelemente (siehe unten).
10. Schlauchanschlusshahn D öffnen und Filterelemente und Gehäuseinneres mit Spülschlauch
abspülen. Von Hand überprüfen, ob die Filterelemente satt angezogen sind.
11. Ablasshahn C und Schlauchanschlusshahn D schliessen. Bei Bedarf Katofil (Filtrations--
hilfsmittel) in Wasser suspendieren und hinzugeben. Anschliessend den Deckel des Filters
schliessen.
12. Zulaufhahn A langsam öffnen. Wenn Katofil verwendet wird, ist langsames Öffnen
wichtig um eine gleichmässige Anschwemmung zu gewährleisten. Katofil muss
vorher aufgelöst werden.
13. Entlüftungsventil solange offen lassen, bis Wasser austritt.
4.5 Überprüfung der Filterelemente
Mittels der mitgelieferten Masslehre wird die Keramikwandstärke überprüft. Sobald die Masslehre
über die Keramik geschoben werden kann (d.h. die minimale Keramikwandstärke erreicht ist),
muss das Filterelement durch ein Neues ersetzt werden.
Elemente, die Risse aufweisen, sind unverzüglich zu ersetzen.
Nach erfolgter Reinigung und Kontrolle der Filterelemente wird, gemäss obigem
Ablauf, weiterverfahren.
4.6 Mikrobiologische Probeentnahme
Probeentnahmen für mikrobiologische Untersuchungen dürfen nur durch autorisiertes
Personal, unter Einhaltung der relevanten Sicherheitsbestimmungen, ausgeführt werden.
Zur Probeentnahme dient ausschliesslich der Probehahn E (siehe Anhang 8).

A Katadyn Group Brand. 15
5. STÖRUNGEN UND DEREN BEHEBUNG
Bei sachgemässem Einbau, sachgemässer Inbetriebnahme, regelmässiger Wartung und der
Verwendung von Original Katadyn Ersatzteilen können Störungen weitestgehend vermieden
werden.
Störungsbehebungen und Manipulationen an der Anlage dürfen nur durch autorisiertes Personal,
unter Einhaltung der relevanten Sicherheitsbestimmungen, ausgeführt werden.
Bei Erfolglosigkeit der vorgeschlagenen Massnahmen zur Störungsbeseitigung ist unbedingt der
autorisierte Katadyn Kundendienst beizuziehen.
5.1 Generelle Störungen - Störungstabelle
Art der Störung
Möglicher Grund
Behebung
Wasserfluss schlecht
Verstopfter Filter
Druck fällt ab
Filter reinigen
Zulaufdruck überprüfen
Kein Wasserfluss
Zu hoher Gegendruck
Gegendruck überprüfen
Wasserhahn A öffnen
Filter undicht
Verbindungen undicht
Deckeldichtung defekt
Verbindungselemente nachziehen
Dichtung ersetzen
Dichtungsmaterial auftragen
Mikrobiologie schlecht
Filterelemente erschöpft
Filterelemente defekt
Rückverkeimung
Neue Elemente verwenden
Neue Elemente verwenden
Leitungsnetz desifizieren
6. AUSSERBETRIEBNAHME
Für einen länger andauernden Stillstand können Katadyn-Filter ohne Bedenken ausser
Betrieb genommen und zu einem späteren Zeitpunkt wiedereingesetzt werden. Dazu müssen
die Hinweise aus Punkt 6.1 beachtet werden.
6.1 Ablauf der Ausserbetriebnahme
Vollständige Entleerung des Filters. Reinigung und Trocknung der Filterelemente.
Filter müssen bei einer eventuellen Demontage und Einlagerung in einer nicht korrosiven,
trockenen Atmosphäre gelagert werden.
Während der Lagerung ist keine Wartung der Anlage erforderlich.
Eine Stilllegung der Katadyn-Filter für längere Zeit hat keinen Einfluss auf die Funktionsfähigkeit
der Anlagen und der Elemente, da die Anlagen keine beweglichen Teile enthalten.

A Katadyn Group Brand. 16
7. ERSATZTEILE
Es dürfen grundsätzlich ausschliesslich Original Katadyn Ersatzteile eingesetzt werden.
Ansonsten erlischt jeglicher Garantieanspruch, insbesondere auch bezüglich der
mikrobiologischen Leistungsfähigkeit.
7.1 Ersatzteile zu den Filtern
Art.-Nr.
Bezeichnung
Typ
7010095
Entlüftungsventil
MF-7/-31/-54
128031
Deckeldichtung 268x16
MF-7
120420
Manometer
MF-31/-54
120003
Deckeldichtung 500x9
MF-31
120002
Deckeldichtung 643x9
MF-54
7.2 Ersatzteile zu den Filterelementen
Art.-Nr.
Bezeichnung
Typ
1040
Filterelement Nr.4
MF-7/-31/-54
1250
Filterelment Nr.5
MF-7/-31/-54
20335
Filterelement-Lehre mit Griff
MF-7/-31/-54
7.3 Zubehör
Art.-Nr.
Bezeichnung
Typ
20621
Reinigungsschlauch kpl.
MF-7/-31/-54
20616
Bürste B-59-N
MF-7/-31/-54
20619
Bürstensegmente Bronze (2 Stk.)
MF-7/-31/-54
20615
Bürstensegmente Nylon (2 Stk.)
MF-7/-31/-54
8. ANHANG (SEITEN 25-30)

A Katadyn Group Brand. 17
SOMMAIRE
PAGE
1. INFORMATIONS GÉNÉRALES
18
1.1 Mode d’emploi
18
1.2 Garantie
18
1.3 Copyright
18
1.4 Description du produit
18
1.5 Fonctionnement
19
1.6 Caractéristiques techniques
19
2. LIVRAISON, STOCKAGE ET MONTAGE
20
2.1 Livraison
20
2.2 Stockage
20
2.3 Assemblage
20
2.4 Montage du filtre et des éléments filtrants
20
3. MISE EN SERVICE
21
3.1 Procédure de mise en service
21
3.2 Ouverture du robinet d’entrée
21
3.3 Rinçage du système de filtration
21
4. ENTRETIEN
21
4.1 Consignes de sécurité
21
4.2 Procédure d’entretien
21
4.3 Liste de contrôle de la procédure d’entretien
22
4.4 Nettoyage du filtre et des éléments filtrants
22
4.5 Contrôle des éléments filtrants
22
4.6 Prélèvement d’échantillons microbiologiques
22
5. DYSFONCTIONNEMENTS ET LEUR RÉSOLUTION
23
5.1 Dysfonctionnements communs
23
6. MISE HORS SERVICE
23
6.1 Procédure de mise hors service
23
7. PIÈCES DE RECHANGE
24
7.1 Pièces de rechange pour le filtre
24
7.2 Pièces de rechange pour les éléments filtrants
24
7.3 Pièces de rechange, accessoires
24
8. ANNEXES
25
8.1 Schéma dimensionnel MF-7
25
8.2 Schéma dimensionnel MF-31
26
8.3 Schéma dimensionnel MF-54
27
8.4 Illustrations - nettoyage
28+29
8.5 Diagramme de rendement
30

A Katadyn Group Brand. 18
1. INFORMATIONS GÉNÉRALES
Vous avez choisi un système de microfiltration de la marque Katadyn.
Le présent mode d’emploi donne des informations relatives à son montage, son fonctionnement,
son entretien régulier, son contrôle et son dépannage.
1.1 Mode d’emploi
Le système doit être installé et entretenu conformément au présent mode d’emploi. Notre
expérience montre que le respect des instructions contenues dans ce mode d’emploi garantit la
fiabilité opérationnelle du système.
1.2 Garantie
La garantie ne couvre pas les dommages, quels qu’ils soient, imputables à une mauvaise
application des instructions ou à une manipulation incorrecte.
La garantie ne s’applique qu’aux pièces de rechange de la marque Katadyn.
1.3 Copyright
Le contenu de ce document appartient à Katadyn Produkte AG, Kemptthal, Suisse. L’utilisateur
ne peut se l’approprier, même en partie, pour son usage personnel ou celui d’un tiers, sans notre
autorisation écrite. La reproduction et la diffusion du présent mode d’emploi, ou de tout extrait de
celui-ci, sont interdites.
1.4 Description du produit
Comme tous les autres filtres Katadyn, les modèles MF-7, MF-31, et MF-54 sont utilisés pour
filtrer l’eau et réduire la présence de germes. Ils rendent l’eau potable sans en changer la teneur
en sels minéraux. Ils ne peuvent pas adoucir l’eau ni dessaler l’eau de mer.

A Katadyn Group Brand. 19
1.5 Fonctionnement
Ce filtre Katadyn est basé sur le principe de la filtration sur précouche, un processus au cours
duquel les sédiments et les microorganismes sont retenus par les pores en céramique des éléments
filtrants. Le niveau de filtration dépend de la taille des pores et de l’épaisseur de la couche de
céramique. La filtration sur précouche a pour caractéristique unique de retenir à la surface de
l’élément en céramique même les particules d’une taille inférieure à celle des pores, grâce au
principe d’adsorption.
Les matières premières qui composent les filtres céramiques Katadyn répondent à une norme de
qualité élevée et permettent ainsi d’obtenir une taille de pores nominale pouvant atteindre 0,2 µm.
1.6 Caractéristiques techniques
Pression nominale
6 bar
Pression d’essai
9 bar
Principaux raccords
MF-7
3/4" G filetage femelle
MF-31
1 1/4" G filetage femelle
MF-54
2" G filetage femelle
Poids net des filtres avec les éléments filtrants
MF-7
15 kg
MF-31
95 kg
MF-54
180 kg
Matériaux
•
Cuve et couvercle du filtre en acier inoxydable
1.4301/1.4404
•
Raccords en acier inoxydable 1.4408
Débit
Les résultats de référence sont obtenus avec des éléments
filtrants propres. Pour connaître le débit en cas de tuyaux de
grande longueur en amont du système, de pertes de friction
dans les canalisations ou d’écoulement à la verticale après
filtration, la pression supplémentaire doit être déduite de la
pression. Le débit diminue au fur et à mesure que les
éléments filtrants s'encrassent.
Diagramme de performance
MF-7/MF-31/MF-54, voir Annexe 8.5.
Nous nous réservons le droit de modifier la conception et les dimensions du produit en cas
d’évolution technique.
