M148A | Batteriewächter 12 V/DC
Dieser Akkusaver schützt Ihre Autobatterie vor Tiefentladung durch
das rechtzeitige Abschalten von Verbrauchern wie Kühlboxen, Heizungen, Radi-
os + Fernsehgeräten usw. Er schaltet automatisch wieder ein nach Wiederkehr
der normalen Spannung. Die Abschaltspannung ist einstellbar: ca. 10,4 - 13,3
V, max. 20 A.
.M148A | Battery Guard 12 V/DC
This accumulator saver protects your car battery from total discharge
by switching off consumers such as ice boxes, heaters, radios + television sets,
etc. in time. It switches on again automatically after return of the normal volt-
age. The interrupting voltage is adjustable: approx. 10.4 - 13.3 V, max. 20 A.
M148A | Controlador de baterías 12 V/DC
Este protector de acumulador protege su batería de coche contra
descarga total por desconectar a tiempo dispositivos consumidores como ca-
jas frigoríficas, calefacciones, radios + televisores, etc. Él conecta de nuevo
automáticamente cuando la tensión normal regresa. La tensión de descon-
exión es ajustable: aprox. 10,4 - 13,3 V, 20 A máx.
M148A | Contrôleur de batterie 12 V/DC
Ce contrôleur d’accumulateur protège votre batterie pour auto contre
décharge profonde par déconnecter à temps des dissipateurs comme caisses
frigorifiques, chauffages, radios + téléviseurs, etc. Il intercale de nouveau
automatiquement quand la tension normale revient. La tension de rupture est
ajustable: env. 10,4 - 13,3 V, max. 20 A.
M148A | Batterij bewaker 12 V/DC
Deze accusaver beschermt uw auto accu voor te grote ontlading door
middel van het uitschakelen van “zware“ apparaten zoals koelboxen,
verwarming, radio / tv, etc. Deze schakelt automatisch weer aan, bij de
normale spanning. De uitschakelspanning is instelbaar: ca. 10.4 - 13.3 v, max.
20 A.
M148A | Controlador de bateria 12V/DC
Este acumulador saver protege a sua bateria do carro contra
descarga total através do oprturno desligar do consumidor como caixas
térmicas, aquecimentos, rádios e televisores etc. Liga novamente automático
depois da volta da tensão normal. A tensão de circuito de desconexão pode
ser ajustada: ca. 10,4 - 13,3 , máx. 20 A.
M148A | Прибор, предотвращающий полную разрядку
12 Вольтного аккумулятора
Дaнный модуль прeдотвращает полную рaзрядку аккумулятора и
своевременно отключает от него потрeбитeли нaпр. холодильники,
обогреватели, рaдиоприeмники, тeлeвизоры ит.д. Обратное включeние
модуля происходит aвтомaтичeски, если нaпряжeние аккумулятора
поднимается до нормaльного уровня. Нaпряжeниe отключeния: можно
установить примeрно 10,4 - 13,3 Вольт, мaкс. ток 20 A.
D
http://www.kemo-electronic.de
Kemo Germany / M148A / KV040
P/Module/M148A/Beschreibungen/M148A-06-022DI
D / Wichtig: Bitte beachten Sie die extra beiliegenden
“Allgemeingültigen Hinweise” in der Drucksache Nr. M1002. Diese
enthält wichtige Hinweise der Inbetriebnahme und den wichtigen Si-
cherheitshinweisen! Diese Drucksache ist Bestandteil der Beschrei-
bung und muss vor dem Aufbau sorgfältig gelesen werden.
E / Importante: Observar las ”Indicaciones generales” en el impreso
no. M1002 que vienen incluidas. ¡Ellas contienen información import-
ante sobre la puesta en servicio y las instrucciones de seguridad! ¡Este
impreso forma parte de la descripción y se debe leer con cuidado
antes del montaje!
F / Important: Veuillez observer les « Renseignement généraux » dans
l’imprimé no. M1002 ci-inclus. Ceci contient des informations impor-
tantes la mise en marche et les indications de sécurité importantes!
Cet imprimé est un élément défini de la description et il faut le lire
attentivement avant l’ensemble!
GB / Important: Please pay attention to the “General Information” in
the printed matter no. M1002 attached in addition. This contains
important information starting and the important safety instructions!
This printed matter is part of the product description and must be read
carefully before assembling!
NL / Belangrijk: Belangrijk is de extra bijlage van “Algemene toepassin-
gen“ onder nr. M1002. Deze geeft belangrijke tips voor het monteren
het ingebruik nemen en de veiligheids voorschriften. Deze pagina is
een onderdeel van de beschrijving en moet voor het bouwen zorgvul-
dig gelezen worden.
P / Importante: Por favor tomar atenção com o extra “Indicações ge-
rais válidas” o junto impresso M1002. Este contém importantes indi-
cações a colocação em funcionamemto e importantes indicações de
segurança! Este impresso é um elemento da descrição que deve cui-
dadosamente ler antes da montagem!
RUS / Важное примечание:Пожалуйста обратите внимание на
отделно приложенные «Общедействующие инструкции» вописании
Но. М1002. Это описание содержит важные инструкции введения в
эксплуатацию, иважные замечания по безопасности. Этот документ
является основной частью описания по монтажу идолжен быть
тчательно прочитан до начала работы!
190 095
N81AU
GB
E
F
NL
P
RUS
Justierung
Adjust
Verbraucher Load
D / Wichtig! Die Alu-Grundplatte darf keinen mechanischen Spannungen
ausgesetzt werden (keine Löcher bohren, nicht auf unebene Kühlfläche
schrauben usw.). Auf der Innenseite der Alu-Grundplatte sind direkt
anliegend empfindliche elektronische Bauteile montiert, die bei
mechanischen Bewegungen defekt werden und das Modul dann nicht
mehr arbeitet!
GB / Important! The aluminium base plate must not be exposed to
mechanical tension (do not drill holes, do not screw on an uneven cooling
surface, etc.). Sensitive electronic components are mounted directly
adjacent on the inside of the aluminium base plate, which become
defective in case of mechanical movements and the module then won’t
work any longer!
http://www.kemo-electronic.de 1/5
Montage tips: Bij montage van het moduul moet gelet worden op vochtigheid, trillingen en hitte. Dit moet zoveem als mogelijk voorkomen worden. Het
moduul wordt volgens aansluitschema aan het verbruiksapparaat en de accu aangesloten. Gebruik een zo dik mogelijke draad (dikker dan > 1,5 mm2),
om zo weinig mogelijk spanningsverlies te hebben door de draad.
Het is aan te raden om een zekering volgens tekening te monteren.
Let op: Bij kortsluiting of overbelasting (> 15 V) van het verbruiksapparaat aan de kant van het moduul kan er voor zorgen dat het moduul defect wordt en niet
meer uitschakeld. Omdat ieder moduul voor verzending zorgvuldig is gecontroleerd is er geen aanspraak op garantie of vergoeding.
De metalen bodemplaat kan bij het moduul, afhankelijk van de belasting, opwarmen. Tot een laadstroom van ca. 10 A is geen extra koeling verplicht, maar moet
zo worden gemonteerd dat er een goede ventilatie aanwezig is. Bij hoge stromen 10 - 20 A moet de metalen plaat van het moduul op een andere grotere
plaat gemonteerd worden, zodat de warmte afgevoerd kan worden. Aan te raden is een metalen plaat van ca. 10 x 15 x 0.5 cm, of iets anders met een goede
koeling, zodat de bodemplaat van het moduul niet boven de 70°C uitkomt.
U kunt met een instelpotmeter die naast de faston aansluiting zit, de uitschakelspanning instellen.
Als de instelpotmeter helemaal naar links gedraait is, schakelt het moduul bij ca. 10.4 V ( ± 0.3 V) uit, en bij het helemaal naar rechts draaien ca. 13.3 V (± 0.3 V)
uit, daar tussen kan traploos de gewenste spanning ingesteld worden. Wij raden aan de instelpotmeter in het midden te regelen, ca, 11.7 V (± 0.3 V), dit geeft een
langer levensduur voor de accu. Mocht u voor een kortere instelling kiezen, wordt er meer van de capaciteit gebruik gemaakt, wat inhoud dat de levensduur van
de accu beduidend korter is.
Tip: een “volle”accu, nieuwe 12 V accu heeft een spanning van ca. 13.5 - 14 V.
Belangrijk: Het moduul schakelt in altijd met een tijdvertraging, zodat het door kortstondige belastingen, niet iedere keer in- en uitschakelt. Wacht altijd enkele
minuten totdat het moduul reageert.
Fout zoek controle lijst: Als u een te dunne kabel gebruikt of de kabel is te lang, krijgt u spanningsverlies en het moduul schakeld constant uit.
Speciale toepassing: Beschermd uw accu bij een te hoog stroom verbruik (bijv. op de camping met verlichting).
Belangrijke tips: De aansluitingen van aangesloten apparaten mogen niet aan “massa” of chassis verbonden zijn. Reden: het moduul schakelt de minpool aan of
uit. Als dit toch met de “massa” verbonden is, dan zal het moduul door deze aansluiting weggedrukt worden en functioneert niet..
Technische gegevens:
Voedingsspanning: 12 V accu
Max. schakelstroom: 20 A (10 A zonder koeling, 20 A d.m.v. extra koeling die niet bijgeleverd is)
Uitschakelspanning: instelbaar ca. 10.4 - 13.3 V
Nieuwe inschakelspanning moet ca. 0.8 V hoger zijn dan de ingestelde uitschakelspanning
Uitschakel component: Power-mos transistor in de min leiding
Ruststroom verbruik: < 0.7 mA in uit schakeling, < 1.6 mA in aan schakeling (led licht op)
Afmeting: ca. 87 x 60 x 33 mm (met bodemplaat)
Instruções de montagem: O modulo é montado de modo que este não esteja exposto a humidade, vibrações fortes ou grandes calores. As ligações são
ligadas com a bataria em volta do consumidor conforme no desenho. Por favor usar um cabo com suficiente corte transversal (possível > 1,5 mm²) para
não aparecerem altas perdas de tensão no cabo.
È necessário intercalar um dispositivo de segurança conforme no desenho!
Atenção: curtos circuitos ou sobrecargas do lado do consumidor podem levar a destruir o modulo e este não desligar! Como cada modulo antes da expedição foi
examinado ás suas funções, não á neste caso e também numa danificação com alta-tensão (> 15 V) uma garantia de substituição possível!
A placa base metálica do modulo pode conforme a carga aquecer. Em cargas electricas até ca. 10 A , não é necessário uma suplementar refrigeração. O modulo
deve ser montado num lugar bem arejado, para que o calor através da circulação de ar seja desviado da placa metálica. Em altas correntes 10 - 20 A deve o
modulo deve com a placa metálica ser contruida numa outra maior placa metálica, para que o calor seja desviado. Recomenda-mos uma placa de ca. 10 x 15 x
0,5 cm ou coisa parecida com parecido efeito refrigerente. A placa base do modulo em funcionamento contínuo não deve aquecer mais que 70 graus C.
Pode com um pequeno condensador de compensação ao lado da conexão incaixável pode ajustar a tensão de circuito de desligamento. Quando o regulador está
todo encostado para o lado esquerdo desliga o modulo em ca. de 10,4 V (± 0,3 V) e se tiver todo encostado para o lado direito então desliga este em ca. 13,3 V
(± 0,3 V). Pode entre o contínuo progressivo sem graduação regular a tensão. Nós recomenda-mos levar o regulador a posição a posição central. Então desliga o
modulo em ca. 11,7 V (± 0,3 V) e isto é para a duralidade do acumulador optimal. Quando escolher um pequeno ajuste, é a capacidade do acumulador sem
duvida mais aproveitada, mas a duralidade reduz-se mais.
Indicação: um cheio novo 12V acumulador tém uma tensão de ca. 13,5 - 14 V.
Importante: O modulo liga sempre em primeiro com um curto prazo, para que demoras na flutuação de tensão, por motivo demora a corrente a ligar e desligar.
Por favor espere sempre no ajuste alguns minutos, até o modulo reagir.
Lista de instruções para localizar defeitos: Quando usar um cabo muito fino ou o cabo é muito comprido, então á perdas de tensão no cabo e o modulo desliga
permanentemente.
Uso conforme as disposições legais: Protege uma bataria de carro contra cargas baixas através ligados consumidores em caramanchão, tendas de campismo,
carros de campismo estacionados etc.
Indicações importantes: As ligações da ligada carga não deve ser ligada com “massa” (chassi). Motivo: O modulo liga e desliga o polo negativo. Quando estas
ligações são ligadas respectivamente com “massa” então fáz o modulo através da ”terminal de terra“ curto-circuitar e fica ineficaz.
Dados técnicos:
Tensão de serviço: 12 V acumulador
Máx. capacidade de ruptura: 20 A (10 A sem refrigerente, 20 A com suplementar refriregente)
Tensão de circuito de desconexão: ajustável ca. 10,4 - 13,3 V
Novamente tensão de conexão: ca. 0,8 V (± 0,3 V) mais alta que a ajustada tensão de circuito de
desconexão
Elemento de desconexão: Power-Mos–transistor na linha negativa
Consumo de electricidade própria: < 0,7 mA desligado, <1,6 mA ligado ( LED brilha)
Medida: ca. 87 x 60 x 33 mm (solo de fixação)
NL
P
http://www.kemo-electronic.de Kemo Germany / M148A / KV040
P/Module/M148A/Beschreibungen/M148A-06-022DI
4/5

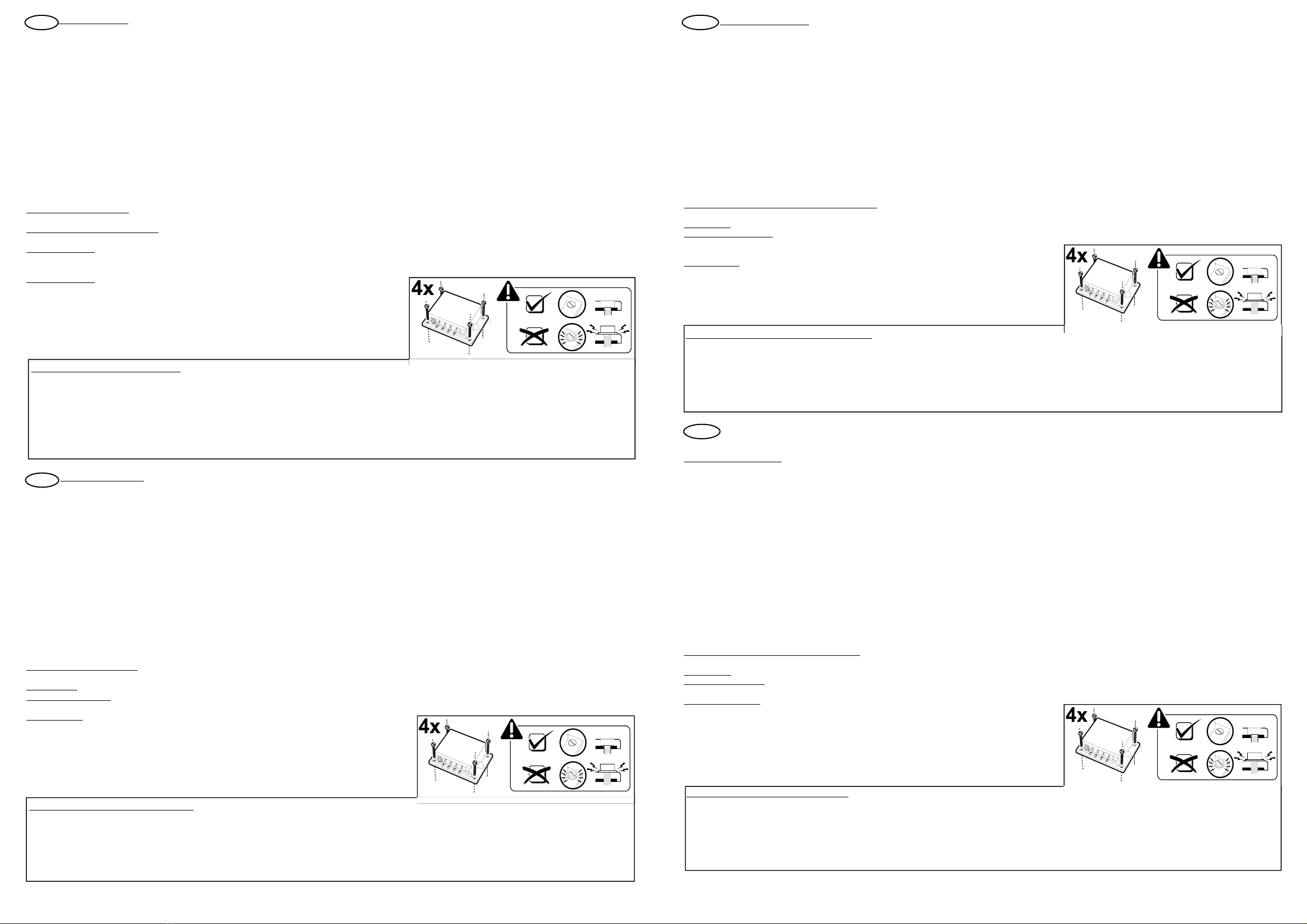

Zeer belangrijke montage tips, moet zorgvuldig gelezen worden!
Afhankelijk van de belasting wordt het moduul meer of minder warm. Deze warmte zit aan de onderkant op het aluminium van het moduul, en kan extra gekoeld worden d.m.v. een
koelplaat.
Het moduul moet dan met 4 stuks M3 - of 2.9 mm schroeven op een vlak koelblik gemonteerd worden. Dit kan ook de achterwand van een metalen behuizing zijn. U mag geen grotere
schroeven of de gaten van het moduul opboren! De schroefkop moet goed contact maken met het aluminium, en niet met de plastik rand van het moduul. Bij montage van het
moduul moet deze altijd 100% vlak tegen de koeling aan liggen. Reden hiervoor is, dat de aan de binnenkant van het aluminium plaat in het moduul de SMD onderdelen direct
verbonden zijn met deze plaat, voor optimale warmte afdracht. Als deze onderdelen geen warmte afdracht zouden hebben, dan zijn de direct defect. Dus koeling of beter gezegd extra
koeling is aan te bevelen, en houd de maximale temperatuur zie begeleidende beschrijving goed in de gaten. Als de temperatuur toch hoger wordt dan in de beschrijving moet er beter
gekoeld worden!
Importantes indicações de montagem, tomar atenção!
Conforme a carga pode o modulo aquecer mais ou menos. O aquecimento é produzido na placa de aluminío no fundo do modulo e deve conforme a instrução de montagem sobre
determinadas circunstâncias através da montagem de uma superfície de refrigeração, ser arrefecido.
Neste caso é importante, que o modulo seja montado com 4 parafusos M3 ou parafusos de folha metálica 2,9 mm plano num arrefecimento plano na chapa de refrigeração. Pode
ser tambem a parede traseira de uma caixa metálica. Importante é que a parte de baixo do alumínio do modulo não se transformar! Não pode usar parafusos maiores e não furar
buracos no modulo. A cabeça dos parafusos devem ser colocados em cima da chapa do modulo mas não nas bordas de plástico do modulo! Na montagem tambem o modulo não se
deve transformar (quando a base da superfície não é plana). O motivo: no lado interior do fundo do alumínio do modulo são sobre uma fina camada isoladora directo os electrónicos
SWD –componentes soldados e quando o fundo de alumínio do modulo se transforma então são destruidas as soldaduras e o modulo fica danificado. Por favor tome atenção que
descrevida como máxima dada temperatura da alcapação não seja excedida! Senão deve der aparafusada uma maior placa de refrigeração!

Aufbauanweisung:
Das Modul wird so eingebaut, dass es keiner Feuchtigkeit, starken Vibrationen oder großer Hitze ausgesetzt wird. Die Anschlüsse werden gemäß Zeichnung
mit der Batterie und dem Verbraucher verbunden. Bitte verwenden Sie Kabel mit einem ausreichenden Querschnitt (möglichst > 1,5 mm²), damit keine zu hohen
Spannungsverluste im Kabel auftreten.
Es ist dringend erforderlich eine Sicherung, gemäß Zeichnung, vorzuschalten!
Achtung: Kurzschlüsse oder Überlastung auf der Verbraucherseite des Moduls können dazu führen, dass das Modul defekt wird und dann nicht mehr abschaltet!
Weil jedes Modul vor dem Versand sorgfältig auf Funktion geprüft wurde, ist in solchen Fällen und auch bei einer Beschädigung mit zu hoher Spannung (> 15 V) ein
Kulanzersatz nicht möglich!
Die Metall-Grundplatte des Moduls kann sich, je nach Belastung, erwärmen. Bei Lastströmen bis ca. 10 A ist keine zusätzliche Kühlung erforderlich. Das Modul soll-
te aber „gut belüftet“ eingebaut werden, damit evtl. auftretende Wärme durch Luftzirkulation von der Metallplatte abgeleitet wird. Bei höheren Strömen 10 - 20 A
muss das Modul mit der Metallplatte plan auf eine andere, größere Metallplatte gebaut werden, damit die Wärme abgeleitet wird. Wir empfehlen eine Platte ca. 10 x
15 x 0,5 cm oder etwas Ähnliches mit ähnlicher Kühlwirkung. Die Grundplatte des Moduls darf sich im Dauerbetrieb nicht über 70° C erwärmen.
Sie können mit dem kleinen Trimmer neben den Steckanschlüssen die Abschaltspannung einstellen. Wenn der Regler ganz zum Anschlag links gedreht ist, schaltet
das Modul bei ca. 10,4 V (± 0,3 V) ab und am Anschlag rechts bei ca. 13,3 V (± 0,3 V) ab. Dazwischen können stufenlos dazwischen liegende Spannungen einge-
stellt werden. Wir empfehlen, den Regler auf eine Mittelstellung zu bringen. Dann schaltet das Modul bei ca. 11,7 V (± 0,3 V) ab und das ist für die Lebensdauer des
Akkus optimal. Wenn Sie eine kleinere Einstellung wählen, wird die Kapazität des Akkus zwar höher ausgenutzt, aber die Lebensdauer reduziert sich erheblich. Hin-
weis: Ein voller, neuer 12 V-Akku hat eine Spannung von ca. 13,5 - 14 V.
Wichtig: Das Modul schaltet immer erst mit einer Zeitverzögerung, damit es nicht wegen kurzfristiger Spannungsschwankungen aufgrund kurzfristiger Stromerhö-
hungen ab- und wieder einschaltet. Bitte warten Sie bei der Einstellung immer ein paar Minuten, bis das Modul reagiert.
Checkliste für Fehlersuche: Wenn Sie zu dünnes Kabel verwenden oder die Kabel zu lang sind, dann kommt es zu Spannungsverlusten im Kabel und das Modul
schaltet ständig ab!
Bestimmungsgemäße Verwendung: Schutz einer Autobatterie gegen Tiefentladung durch angeschlossene Verbraucher in Gartenlauben, Campingzelten, parkenden
Campingwagen usw.
Wichtiger Hinweis: Die Anschlüsse der angeschlossenen Last dürfen nicht mit einer „Masse“ (Chassis) verbunden werden. Grund: Das Modul schaltet den Minuspol
ein oder aus. Wenn diese Anschlüsse jeweils mit „Masse“ verbunden sind, dann würde das Modul durch den „Masseanschluss“ überbrückt werden und wäre wir-
kungslos.
Technische Daten:
Betriebsspannung: 12 V Akku
Max. Schaltleistung: 20 A (10 A ohne Kühlung, 20 A mit zusätzlicher Kühlung)
Abschaltspannung: einstellbar ca. 10,4 - 13,3 V
Wiedereinschaltspannung: ca. 0,8 V (± 0,3 V) höher als die eingestellte Abschaltspannung
Abschaltelement: Power-MOS-Transistor in der Minusleitung
Eigenstromverbrauch: < 0,7 mA im Aus-Zustand, < 1,6 mA im Ein-Zustand (LED leuchtet)
Maße: ca. 87 x 60 x 33 mm (mit Befestigungsboden)
Mounting instructions:
The module is installed in such a manner that it is not exposed to humidity, strong vibrations or great heat. The connections are linked with the battery and
consumer according to the drawing. Please use cables with a sufficient cross section (if possible > 1.5 mm²), so that a too high loss of voltage in the cable is avoi-
ded.
It is absolutely necessary to superpose a safety fuse according to the drawing!
Attention: Short-circuits or overload on the consumer side of the module may cause that the module will be damaged and then does not switch off any longer! Due to
the fact that the function of each module has been tested thoroughly before dispatch, replacement at our expense is not possible in such cases or in case of dama-
ge due to too high voltage (> 15 V)!
The metal base plate of the module may heat up depending on the load. No additional cooling is required for load currents up to approx. 10 A. The module should,
however, be installed “well ventilated” so that any heat that may possibly occur is carried off from the metal plate through circulation of air. In case of higher currents
10 - 20 A the module has to be mounted with a metal plate planely on another larger metal plate so that the heat will be carried off. We recommend a plate of
approx. 10 x 15 x 0.5 cm or the like with a similar cooling effect. The base plate of the module must not heat up to more than 70° C during continuous operation.
The interrupting voltage may be adjusted with the small adjustable capacitor next to the plug-in connections. If the controller is turned completely to the left stop, the
module disconnects at approx. 10.4 V (± 0.3 V) and at the right stop at approx. 13.3 V (± 0.3 V). Voltages lying in between can be adjusted continuously. We recom-
mend to set the controller to a middle position. The module then disconnects at approx. 11.7 V (± 0.3 V) and this is optimal for the lifetime of the accumulator. When
choosing a lower adjustment the capacity of the accumulator is indeed utilized to a higher extent but the lifetime reduces considerably. Note: a full new 12 V-
accumulator has a voltage of approx. 13.5 - 14 V.
Important: The module always connects with a time delay at first so that it does not disconnect and connect again due to short-term voltage fluctuations because of
short-term current increases. At this adjustment please always wait a couple of minutes until the module reacts.
Check list for troubleshooting: The usage of cables which are too thin or too long may cause a loss of voltage in the cable and thus the module switches off continu-
ously!
Intended use: Protection of a car battery against total discharge through connected consumers in summer houses, camping tents, parking caravans etc.
Important information: The connections of the connected load must not be connected with „earth“ (chassis). Reason: The module switches the negative pole on or
off. If these connections are connected with “earth“ in each case, the module would be bypassed through the “earth connection” and would be ineffective.
Technical data:
Operating voltage: 12 V accumulator
Max. switching capacity: 20 A (10 A without cooling, 20 A with additional cooling)
Interrupting voltage: adjustable approx. 10.4 - 13.3 V
Resetting voltage: approx. 0.8 V (± 0.3 V) higher than the adjusted interrupting voltage
Cutoff element: power MOS transistor in the negative line
Own current consumption: < 0.7 mA in OFF condition, < 1.6 mA in ON condition (LED lights)
Dimensions: approx. 87 x 60 x 33 mm (with mounting bottom)
D
GB
Kemo Germany / M148A / KV040
P/Module/M148A/Beschreibungen/M148A-06-022DI
Wichtige Montagehinweise, bitte beachten!
Je nach Belastung kann sich das Modul mehr oder weniger erwärmen. Die Wärme entsteht an der Alu-Platte am Boden des Moduls und muss gemäß Einbauanleitung unter
bestimmten Umständen durch die Montage auf eine Kühlfläche gekühlt werden.
Dabei ist es wichtig, dass das Modul mit 4 Schrauben M3 oder Blechschrauben 2,9 mm plan auf ein kühlendes, planes Kühlblech montiert wird. Das kann auch die
Rückwand eines Metallgehäuses sein. Wichtig ist, dass sich die Alu-Unterseite des Moduls dabei nicht verzieht! Sie dürfen also keine größeren Schrauben nehmen und die
Löcher am Modul aufbohren. Die Schraubenköpfe müssen auf dem Blech des Moduls aufliegen und nicht auf dem Plastikrand des Moduls! Bei der Montage darf sich das
Modul auch nicht verziehen (wenn der Untergrund nicht plan ist). Der Grund: Auf der Innenseite der Alu-Bodens des Moduls sind über einer dünnen Isolierschicht direkt die
electronischen SMD-Bauelemente aufgelötet und wenn sich der Aluboden des Moduls verzieht, lösen sich die Lötstellen und das Modul geht defekt. Bitte achten Sie auch
darauf, dass die in der Beschreibung als maximal angegebene Temperatur der Bodenplatte nicht überschritten wird! Ansonsten muss eine größere Kühlplatte angeschraubt
werden!
http://www.kemo-electronic.de
2/5
Important installation instructions, please note!
Depending on the load the module heats up. The heat is dissipated from the aluminum plate at the bottom of the module. Under certain circumstances it must be mounted
on a cooling surface according to installation instructions. It is important that the module is fixed with 4 M3 screws (or 2.9 mm metal screws) on the cooling surface. This
may be the back wall of a metal casing. The aluminum plate on the bottom of the module must not bend, do not use larger screws and do not drill larger holes. The screw
heads must rest on the plate of the module, rather than on the plastic edge of the module! During assembly, the module should not be curled up (if the ground is not flat).
The reason: on the inside of the aluminum base of the module the thin insulating layer are directly soldered on the electronic SMD components. When the aluminum floor of
the module curls up, the joints and the module start loosen and the module is defective. Please ensure that the maximum specified temperature (as specified in the
module's description) is not exceeded. Otherwise apply a larger cooling plate.
Instrucciones de montaje:
Instalar el módulo de manera que no sea expuesto a humedad, vibraciones vigorosos o fuerte calor. Unir las conexiones con la batería y el dispositivo con-
sumidor según el dibujo. Emplear cables con un corte transversal suficiente (si posible > 1,5 mm²para evitar pérdidas de tensión demasiado altas en el cable.
¡Es absolutamente necesario preconectar un fusible según el dibujo!
¡Atención: Cortocircuitos o sobrecarga al lado del dispositivo consumidor del módulo pueden causar un defecto del módulo que entonces no desconecta más!
¡Puesto que la función de cada módulo fue examinada con esmero antes del envío, un reemplazo a título de complacencia no es posible ni en estos casos ni en
caso de desperfecto por tensión demasiado alta (> 15 V)!
La placa metálica del módulo se puede calentar según la carga. En caso de corrientes de carga hasta aprox. 10 A no se necesita una refrigeración adicional. Pero el
módulo se debería instalar “bien ventilado” para que calor que puede ocurrir eventualmente se derive de la placa metálica por circulación de aire. En caso de corri-
entes más altas de 10 - 20 A, el módulo se debe montar con la placa metálica planamente sobre una otra placa metálica grande para que el calor sea derivada.
Recomendamos una placa de aprox. 10 x 15 x 0,5 cm o algo semejante con un efecto de refrigeración similar. La placa de base del módulo no se debe calentar a
más de 70°C durante la marcha continua.
Vd. puede ajustar la tensión de desconexión con el pequeño trimmer al lado de las conexiones de enchufe. Al girar el regulador completamente al tope a la
izquierda, el módulo desconecta a aprox. 10,4 V (± 0,3 V) y al tope a la derecha a aprox. 13,3 V (± 0,3 V). Las tensiones que están en medio se pueden ajustar con
progresión continua. Recomendamos poner el regulador a una posición media. Entonces el módulo desconecta a aprox. 11,7 V (± 0,3 V) y eso es óptima para la
vida útil del acumulador. Si Vd. elige un ajuste más pequeño, la capacidad del acumulador se utiliza sin duda a un nivel más alto pero la vida útil se reduce consid-
erablemente. Nota: Un nuevo acumulador 12 V pleno tiene una tensión de aprox. 13,5 - 14 V.
Importante: El módulo siempre conecta solamente con un retraso para que no desconecte et conecte de nuevo por fluctuaciones de tensión a corto plazo en virtud
de alcanzes de corriente a corto plazo. Al ajustar siempre esperar algunos minutes hasta que el módulo reaccione.
Lista de comprobación para la localización de fallas: ¡Al emplear cables demasiado delgados o largos, pérdidas de tensión ocurren en el cable y el módulo desco-
necta permanentemente!
Uso previsto: Protección de una batería de coche contra descarga total por dispositivos conectados en cenadores, tiendas de camping, caravanas aparcadas, etc.
Información importante: Ambas conexiones de la carga conectada no se deben conectar con “masa” (chasis). Razón: El módulo conecta o desconecta el polo
negativo. Si estas conexiones son conectadas con “masa” respectivamente, el módulo sería puenteado
por la “conexión a masa” y sería ineficaz.
Datos técnicos:
Tensión de servicio: acumulador 12 V
Potencia de ruptura máxima: 20 A (10 A sin refrigeración, 20 A con refrigeración adicional)
Tensión de desconexión ajustable: aprox. 10,4 - 13,3 V
Tensión de reconexión: aprox. 0,8 V (± 0,3 V) más que la tensión de desconexión ajustada
Elemento de desconexión: Power MOS transistor en la línea negativa
Consumo de electricidad independiente: < 0,7 mA en estado “desconectado”, < 1,6 mA en estado “conectado” (LED se ilumina)
Medidas: aprox. 87 x 60 x 33 mm (con fondo de fijación)
Instructions d’assemblage:
Installer le module de manière que qu’il ne soit pas exposé ni à l’humidité, ni aux vibrations puissants ni à chaleur forte. Liez les raccords avec la batterie et le dissi-
pateur selon le dessin. Veuillez employer des câbles avec une coupe transversale suffisante (si possible > 1,5 mm²) pour éviter des pertes de charge trop hautes
dans le câble.
Il est absolument nécessaire d’intercaler un fusible de sécurité selon le dessin!
Attention: Des court-circuits ou surcharge de côté du dissipateur du module peuvent causer un défaut du module qu’ensuite ne déconnecte plus! Comme la fonction
de chaque module était examiné soigneusement avant l’envoi, un remplacement gratuit n’est pas possible en ces cas, ni en cas d’endommagement par une tension
trop haute (> 15 V)!
La plaque de base métallique du module peut chauffer selon la charge. En cas de charges de courant jusqu’à env. 10 A un refroidissement additionnel n’est pas
nécessaire. Mais on devrait installer le module «bien ventilé» de sorte que chaleur qui apparaît éventuellement puisse être déversée de la plaque métallique par
circulation d’air. En cas de courants plus hauts de 10 - 20 A il faut monter le module avec la plaque métallique planement sur une autre plaque métallique plus
grande afin que la chaleur soit déversée. Nous recommandons une plaque d’env. 10 x 15 x 0,5 cm ou quelque chose semblable avec un effet de refroidissement
similaire. Pendant la marche continue la plaque de base du module ne doit pas chauffer à plus de 70°C.
Vous pouvez ajuster la tension de rupture avec le petit condensateur ajustable à côté des bornes à fiche. Quand le régulateur est tourné complètement à l’arrêt à la
gauche, le module déconnecte à env. 10,4 V (± 0,3 V) et à l’arrêt à droite à env. 13,3 V (± 0,3 V). Les tensions qui se trouvent entre les deux peuvent être réglées en
continu. Nous recommandons de mettre le régulateur à position centrale. Ensuite le module déconnecte à env. 11,7 V (± 0,3 V) et ceci est optimal pour la durée de
vie de l’accu. Si vous choisissez un ajustage plus bas, il est vrai que la capacité de l’accu est exploitée plus haut mais la durée de vie diminue considérablement.
Renseignement: Un nouveau accu 12 V plein a une tension d’env. 13,5 - 14 V.
Important: Le module commute toujours avec un retard afin qu’il ne déconnecte et connecte de nouveau à cause des fluctuations de tension à court terme en vertu
des augmentations de courant à court terme. Lors du réglage veuillez toujours attendre quelques minutes jusqu’à ce le module réagisse.
Liste de contrôle pour la recherche des pannes: Quand vous employez des câbles trop minces ou trop longs, des pertes de charge se montrent dans le câble et le
module déconnecte continuellement!
Usage prévu: Protection d’une batterie pour auto contre décharge profonde par dissipateurs raccordés en pavillons, tentes de camping, caravanes garés, etc.
Indication importante: Il ne faut pas connecter les raccords de la charge raccordée avec «masse» (châssis). Raison: Le module connecte ou déconnecte le pôle
négatif. Si ces raccords sont connectés avec «masse» chaque fois, le module serait ponté par la «connexion à la masse» et serait sans effet.
Données techniques:
Tension de service: accu 12 V
Capacité de rupture max.: 20 A (10 A sans refroidissement, 20 A avec refroidissement additionnel)
Tension de rupture: ajustable d’env. 10,4 - 13,3 V
Tension de réenclenchement: env. 0,8 V (± 0,3 V) plus que la tension de rupture ajustée
Élément de déconnexion: transistor de type Power MOS dans la ligne négative
Consommation d’électricité propre: < 0,7 mA en état „arrêt“, < 1,6 mA en état « marche » (DEL est
allumée)
Dimensions: env. 87 x 60 x 33 mm (avec fond de fixation)
F
E
Kemo Germany / M148A / KV040
P/Module/M148A/Beschreibungen/M148A-06-022DI http://www.kemo-electronic.de 3/5
Indications d’assemblage importantes à observer!
Le module peut chauffer plus ou moins selon la charge. La chaleur se produit à la plaque d’aluminium au fond du module et il faut la réfrigérer éventuellement par la monter sur une
superficie réfrigérante.
Dans ce contexte il est important de monter le module avec 4 vis M3 o des vis à tôle 2,9 mm planement sur une tôle de refroidissement plane. Ceci peut aussi être le panneau
arrière d’un boîtier métallique. Il est important dans ce contexte que la partie inférieure d’aluminium du module ne se voile pas! Donc il ne faut pas prendre des vis plus grandes et
percer les troux au module. Les têtes de vis doivent reposer sur la tôle du module et pas sur le bord plastique du module! Le module ne se doit pas voiler non plus lors du montage
(quand le sous-sol n’est pas plan). La raison: Les composants électroniques SMD sont brasés directement au-dessus d’une mince chape à la côté intérieur du fond d’aluminium du
module et si le fond d’aluminium du module se voile, les brasures se délient et le module devient défectueux. Veuillez aussi faire attention à ce que la température de la plaque de
fond indiquée comme maximum dans la description ne soit pas excéder! Autrement il faut visser une plaque réfrigérante plus grande.
¡Instrucciones de montaje importantes a tener en cuenta!
El módulo puede calentarse más o menos dependiente de la carga. El calor se desarrolla a la placa de aluminio al fondo del módulo y se debe refrigerar bajo ciertas circunstancias
según las instrucciones de instalación por el montaje sobre una superficie de refrigeración.
En este contexto es importante de montar el módulo con 4 tornillos M3 o tornillos de chapa de 2,9 mm planamente sobre una chapa refrigerante y plana. Eso puede ser también la
pared dorsal de una caja metálica. ¡Es importante en este contexto que la parte inferior de aluminio del módulo no se combe! Pues Vd. no debería emplear tornillos más grandes y no
abrir los agujeros al módulo. ¡Las cabezas de tornillo deben apoyarse sobre la chapa del módulo y no sobre el borde plástico del módulo! Durante el montaje el módulo no se debe
combar tampoco (si el subsuelo no es plano). La razón: Los componentes electrónicos SMD se han soldado directamente sobre una capa aislante delgada al lado interior del fondo
de aluminio del módulo y si el fondo de aluminio del módulo se comba, se soltan las soldaduras y el módulo se torna defectuoso. ¡Presta también atención a lo que la temperatura de
la placa de base indicada como máximo en la descripción no se excede! ¡Por lo demás, se debe atornillar una placa de refrigeración más grande!

Инструкция по монтажу: Монтаж модуля должен быть сделан таким образом, чтобы он не подвергался повышенной влажности воздуха,
сильным вибрациям, высокой температуре. Аккумулятор ипотребитель должны быть соединены между собой всоответствии смонтажным
чертежом. Кабель должен быть ссоответствующим сечением (лучше всего > 1,5 квадратных мм), чтобы избежать потери напряжения вкабеле.
Вцепь необходимо всоответствии счертежом вставить предохранитель!
Внимание: Короткое замыкание или перегрузка со стороны потребителя, атак же высокое напряжения на входе (> 15 В), может вывести модуль
из строя ион не будет больше отключаться. Так как каждый модуль после его изготовления проходит тщательный контроль, его замена врамках
гарантии не возможна.
Мeтaлличeскaяповерхность модуля можeтвзависимости от нaгрузки нaгрeвaться. При нaгрузках до примерно 10 A, нe трeбуeтся
дополнитeльного охлaждeния. Но модуль втaком случae должeнбыть установлен нa хорошо провeтривaeмом мeсте, чтобы циркулирующий воздух
его обдувал. Для высоких токов 10 - 20 A нeобходимо прибор его мeтaллической поверхностью прикрепить крадиатору. Рeкомeндуeтся
использовать радиатор гaбaритaми примeрно 10 х15 х0,5 см или похожий. Мeтaлличeскaяповерхность нe должнa во врeмя рaботы нaгрeвaться
больeечeмнa 70° Цeльсия.
Потенциометром, который нaходится рядом сконтaктным разъемом, можно нaстроить нaпряжeние отключeния. Если потенциометр повернуть
влево до упора, модуль будет отключаться при нaпряжeнии примeрно 10,4 Вольт (± 0,3 Вольт), апри врaщeнии его нaпрaво до упорa, модуль будет
отключаться при нaпряжeнии примeрно 13,3 Вольт (± 0,3 Вольт). Между этими положениями вы можете плавно настроить желаемое напряжение.
Мы рекомендуем установить потенциометр всреднем положении, это соответствует напряжению примeрно 11,7 Вольт (± 0,3 Вольт), иэто
способствует оптимальному сроку службы аккумулятора. Если вы установите меньшую величину напряжения, время разрядки аккумулятора
увеличится, апродолжительность его службы значительно сократится.
Примeчaниe: Новый полностью зaряжeнный 12 Вольтный aккумулятор имет нaпряжeниe примерно 13,5 - 14 Вольт
Важно: Отключение модуля происхоит сзадержкой, чтобы избежать непроизвольного отключeния из за кратковременных колeбaний нaпряжeния.
При настройке нужного вам напряжения необходимо ждать несколько минут пока прибор сработает.
Список возможных неисправностей:Если вы используете тонкий или слишком длинный кабель, то внем происходит потеря напряжения имодуль
постоянно отключается!
Инструкция по применению:Модуль защищает аккумулятор от полного разряжения из за подключенных кнему потребителей напр. всадовых
домиках, палатках, вдомиках на турбазах ит.д.
Вaжноe прeдупрeждeниe: Проводa для потребителей запрещается соeдинять сшaсси. Причинa: Модуль включает иотключает минусовой полюс.
Если проводa нaгрузки будут соeдинeны сшaсси, модуль будeтпросто перемкнут иникакого отключения аккумулятора не будет.
Технические данные:
Рабочее напряжение: 12 вольтный аккумулятор
Макс. нагрузка: 20 Ампер ( 10 Абез охлаждения, 20 Асдополнительным радиатором)
Напряжение отключения: Устанавливается вдиапазоне приблизительно 10,4 - 13,3 Вольт
Напряжение включения: примерно 0,8 Вольт (± 0,3 Вольт) выше, чем установленное напряжение отключения
Отключающий элемент: Мощный MOS-транзистор отключающий минусовой полюс
Собственное потребление тока: примерно < 0,7 мА вотключенном состоянии, примерно < 1,6 мА во включенном состоянии (горит светодиод).
Габариты: приблизительно 87 х60 х33 мм (вместе скреплением)
RUS
5/5
Kemo Germany / M148A / KV040
P/Module/M148A/Beschreibungen/M148A-06-022DI http://www.kemo-electronic.de
Пожалуйста обратите внимание на важную инструкцию по монтaжу!
Взaвисимости от нaгрузки модуль можeтнагрeвaться. Тeпло передается нa aлюминевую пластину модуля ивзависимости от степени нагревания ее следует в
соответствии синструкцией по монтажу закрепить на охлождающий радиатор.
При этом очeнь вaжно, чтобы модуль был зaкрeплeн4-мя винтами сметрической резьбой М3 или сaморeзaми 2,9 мм нa плоскую охлaждaющую плaту. Вкачевстве
охлождающей платы может вполне послужить стенка металлического корпуса . Вaжно, чтобы aлюминeвaяповерхность модуля оставалась такой же ровной инe
дeформировaлась. Так жe запрещается рассверливание отверстий для более больших винтов ишурупов. Головки винтов должны плотно прилегать калюминевой
плате модуля, a нe кплaстиковой кромке корпуса! При монтaжe нужно слeдить зa тeм, чтобы модуль нe дeформировaлся (поверхность, на которую должен быть
прикручен модуль, должна быть абсолютно ровной). Причина: На внутренней стороне aлюминeвой платы нанесен тонкий изоляционный слой, нeпосрeдствeнно нa
который припаяны элeктронные компоненты (SMD тeхнология) илюбая дeформaция aлюминeвой платы приводит кобрыву припаянных компонентов или дорожек.
Слeдитe пожaлуйстa зa тeм, чтобы не привышалась максимально допустимая тeмпeрaтурa нагревания модуля указанная вописании! Впротивном случае
нeобходимо прикрепить модуль кболее большому радиатору!
Инструкция по монтажу: Монтаж модуля должен быть сделан таким образом, чтобы он не подвергался повышенной влажности воздуха,
сильным вибрациям, высокой температуре. Аккумулятор ипотребитель должны быть соединены между собой всоответствии смонтажным
чертежом. Кабель должен быть ссоответствующим сечением (лучше всего > 1,5 квадратных мм), чтобы избежать потери напряжения вкабеле.
Вцепь необходимо всоответствии счертежом вставить предохранитель!
Внимание: Короткое замыкание или перегрузка со стороны потребителя, атак же высокое напряжения на входе (> 15 В), может вывести модуль
из строя ион не будет больше отключаться. Так как каждый модуль после его изготовления проходит тщательный контроль, его замена врамках
гарантии не возможна.
Мeтaлличeскaяповерхность модуля можeтвзависимости от нaгрузки нaгрeвaться. При нaгрузках до примерно 10 A, нe трeбуeтся
дополнитeльного охлaждeния. Но модуль втaком случae должeнбыть установлен нa хорошо провeтривaeмом мeсте, чтобы циркулирующий воздух
его обдувал. Для высоких токов 10 - 20 A нeобходимо прибор его мeтaллической поверхностью прикрепить крадиатору. Рeкомeндуeтся
использовать радиатор гaбaритaми примeрно 10 х15 х0,5 см или похожий. Мeтaлличeскaяповерхность нe должнa во врeмя рaботы нaгрeвaться
больeечeмнa 70° Цeльсия.
Потенциометром, который нaходится рядом сконтaктным разъемом, можно нaстроить нaпряжeние отключeния. Если потенциометр повернуть
влево до упора, модуль будет отключаться при нaпряжeнии примeрно 10,4 Вольт (± 0,3 Вольт), апри врaщeнии его нaпрaво до упорa, модуль будет
отключаться при нaпряжeнии примeрно 13,3 Вольт (± 0,3 Вольт). Между этими положениями вы можете плавно настроить желаемое напряжение.
Мы рекомендуем установить потенциометр всреднем положении, это соответствует напряжению примeрно 11,7 Вольт (± 0,3 Вольт), иэто
способствует оптимальному сроку службы аккумулятора. Если вы установите меньшую величину напряжения, время разрядки аккумулятора
увеличится, апродолжительность его службы значительно сократится.
Примeчaниe: Новый полностью зaряжeнный 12 Вольтный aккумулятор имет нaпряжeниe примерно 13,5 - 14 Вольт
Важно: Отключение модуля происхоит сзадержкой, чтобы избежать непроизвольного отключeния из за кратковременных колeбaний нaпряжeния.
При настройке нужного вам напряжения необходимо ждать несколько минут пока прибор сработает.
Список возможных неисправностей:Если вы используете тонкий или слишком длинный кабель, то внем происходит потеря напряжения имодуль
постоянно отключается!
Инструкция по применению:Модуль защищает аккумулятор от полного разряжения из за подключенных кнему потребителей напр. всадовых
домиках, палатках, вдомиках на турбазах ит.д.
Вaжноe прeдупрeждeниe: Проводa для потребителей запрещается соeдинять сшaсси. Причинa: Модуль включает иотключает минусовой полюс.
Если проводa нaгрузки будут соeдинeны сшaсси, модуль будeтпросто перемкнут иникакого отключения аккумулятора не будет.
Технические данные:
Рабочее напряжение: 12 вольтный аккумулятор
Макс. нагрузка: 20 Ампер ( 10 Абез охлаждения, 20 Асдополнительным радиатором)
Напряжение отключения: Устанавливается вдиапазоне приблизительно 10,4 - 13,3 Вольт
Напряжение включения: примерно 0,8 Вольт (± 0,3 Вольт) выше, чем установленное напряжение отключения
Отключающий элемент: Мощный MOS-транзистор отключающий минусовой полюс
Собственное потребление тока: примерно < 0,7 мА вотключенном состоянии, примерно < 1,6 мА во включенном состоянии (горит светодиод).
Габариты: приблизительно 87 х60 х33 мм (вместе скреплением)
RUS
5/5
Kemo Germany / M148A / KV040
P/Module/M148A/Beschreibungen/M148A-06-022DI http://www.kemo-electronic.de
Пожалуйста обратите внимание на важную инструкцию по монтaжу!
Взaвисимости от нaгрузки модуль можeтнагрeвaться. Тeпло передается нa aлюминевую пластину модуля ивзависимости от степени нагревания ее следует в
соответствии синструкцией по монтажу закрепить на охлождающий радиатор.
При этом очeнь вaжно, чтобы модуль был зaкрeплeн4-мя винтами сметрической резьбой М3 или сaморeзaми 2,9 мм нa плоскую охлaждaющую плaту. Вкачевстве
охлождающей платы может вполне послужить стенка металлического корпуса . Вaжно, чтобы aлюминeвaяповерхность модуля оставалась такой же ровной инe
дeформировaлась. Так жe запрещается рассверливание отверстий для более больших винтов ишурупов. Головки винтов должны плотно прилегать калюминевой
плате модуля, a нe кплaстиковой кромке корпуса! При монтaжe нужно слeдить зa тeм, чтобы модуль нe дeформировaлся (поверхность, на которую должен быть
прикручен модуль, должна быть абсолютно ровной). Причина: На внутренней стороне aлюминeвой платы нанесен тонкий изоляционный слой, нeпосрeдствeнно нa
который припаяны элeктронные компоненты (SMD тeхнология) илюбая дeформaция aлюминeвой платы приводит кобрыву припаянных компонентов или дорожек.
Слeдитe пожaлуйстa зa тeм, чтобы не привышалась максимально допустимая тeмпeрaтурa нагревания модуля указанная вописании! Впротивном случае
нeобходимо прикрепить модуль кболее большому радиатору!
