KEMPER MaxiFil Clean Betriebsanleitung -DE
Art.-Nr.: 150 2512 - 3 - Rev.: 03
Technische Änderungen und Irrtümer vorbehalten. Stand: 02/2016
Inhaltsverzeichnis
1ALLGEMEINES .................................................................................................. 5
1.1 Einleitung ....................................................................................................... 5
1.2 Hinweise auf Urheber-und Schutzrechte.................................................... 5
1.3 Hinweise für den Betreiber ........................................................................... 6
2SICHERHEIT....................................................................................................... 7
2.1 Allgemeines.................................................................................................... 7
2.2 Hinweise zu Zeichen und Symbolen............................................................ 7
2.3 Vom Betreiber anzubringende Kennzeichnungen und Schilder................ 8
2.4 Sicherheitshinweise für das Bedienpersonal.............................................. 8
2.5 Sicherheitshinweise zur Instandhaltung und Störungsbeseitigung
am MaxiFil Clean............................................................................................ 9
2.6 Hinweise auf besondere Gefahrenarten ...................................................... 9
3PRODUKTBESCHREIBUNG............................................................................ 10
3.1 Bestimmungsgemäße Verwendung........................................................... 11
3.2 Vernünftigerweise vorhersehbare Fehlanwendung.................................. 12
3.3 Kennzeichnungen und Schilder am MaxiFil Clean ................................... 13
3.4 Restrisiko ..................................................................................................... 14
4TRANSPORT UND LAGERUNG...................................................................... 15
4.1 Transport...................................................................................................... 15
4.2 Lagerung ...................................................................................................... 15
5MONTAGE........................................................................................................ 16
5.1 Auspacken und Montage der Räder........................................................... 17
5.2 Montage des Absaugarmes........................................................................ 17
6BENUTZUNG.................................................................................................... 18
6.1 Qualifikation des Bedienpersonals............................................................ 18
6.2 Bedienelemente ........................................................................................... 19
6.3 Positionierung der Absaughaube............................................................... 22
6.4 Inbetriebnahme............................................................................................ 22

KEMPER MaxiFil Clean Betriebsanleitung -DE
Art.-Nr.: 150 2512 - 4 - Rev.: 03
Technische Änderungen und Irrtümer vorbehalten. Stand: 02/2016
7INSTANDHALTUNG......................................................................................... 23
7.1 Pflege............................................................................................................ 24
7.2 Wartung ........................................................................................................ 28
7.3 Störungsbeseitigung................................................................................... 30
7.4 Notfallmaßnahmen....................................................................................... 31
8ENTSORGUNG.................................................................................................32
8.1 Kunststoffe................................................................................................... 32
8.2 Metalle........................................................................................................... 32
8.3 Endgültige Außerbetriebnahme.................................................................. 33
9ANHANG........................................................................................................... 34
9.1 EG-Konformitätserklärung nach Anhang II 1 A der
EG-Maschinenrichtlinie 2006/42/EG........................................................... 34
9.2 Technische Daten........................................................................................ 35
9.3 Ersatzteile und Zubehör.............................................................................. 36
9.4 Maßblatt MaxiFil Clean................................................................................ 37
9.5 Schaltpläne.................................................................................................390

KEMPER MaxiFil Clean Betriebsanleitung -DE
Art.-Nr.: 150 2512 - 5 - Rev.: 03
Technische Änderungen und Irrtümer vorbehalten. Stand: 02/2016
1Allgemeines
Einleitung1.1
Diese Betriebsanleitung ist eine wesentliche Hilfe für den richtigen und gefahrlosen
Betrieb desSchweißrauchfiltergerätes KEMPER MaxiFil Clean.
Die Betriebsanleitung enthält wichtige Hinweise, um den MaxiFil Clean sicher,
sachgerecht und wirtschaftlich zu betreiben. Ihre Beachtung hilft, Gefahren zu
vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die Zuverlässigkeit
und Lebensdauer des MaxiFil Clean zu erhöhen. Die Betriebsanleitung muss ständig
verfügbar sein und ist von jeder Person zu lesen und anzuwenden, die mit Arbeiten
an oder mit dem MaxiFil Clean beauftragt ist.
Dazu gehören unter anderem:
−die Bedienung und Störungsbeseitigung im Betrieb,
−die Instandhaltung (Pflege, Wartung, Instandsetzung),
−der Transport,
−die Montage.
Hinweise auf Urheber-und Schutzrechte1.2
Diese Betriebsanleitung ist vertraulich zu behandeln. Sie soll nur befugten Personen
zugänglich gemacht werden. Sie darf Dritten nur mit schriftlicher Zustimmung der
KEMPER GmbH überlassen werden.
Alle Unterlagen sind im Sinne des Urheberrechtgesetzes geschützt. Die Weitergabe
und Vervielfältigung von Unterlagen, auch auszugsweise, sowie eine Verwertung und
Mitteilung ihres Inhaltes sind nicht gestattet, soweit dies nicht ausdrücklich schriftlich
zugestanden wird.
Zuwiderhandlungen sind strafbar und verpflichten zu Schadensersatz. Alle Rechte
zur Ausübung von gewerblichen Schutzrechten sind der KEMPER GmbH
vorbehalten.

KEMPER MaxiFil Clean Betriebsanleitung -DE
Art.-Nr.: 150 2512 - 6 - Rev.: 03
Technische Änderungen und Irrtümer vorbehalten. Stand: 02/2016
Hinweise für den Betreiber1.3
Die Betriebsanleitung ist ein wesentlicher Bestandteil des MaxiFil Clean.
Der Betreiber trägt dafür Sorge, dass das Bedienpersonal diese Anleitung zur
Kenntnis nimmt.
Die Betriebsanleitung ist vom Betreiber um Betriebsanweisungen aufgrund nationaler
Vorschriften zur Unfallverhütung und zum Umweltschutz zu ergänzen, einschließlich
der Informationen zu Aufsichts-und Meldepflichten zur Berücksichtigung
betrieblicher Besonderheiten, z. B. bezüglich Arbeitsorganisation, Arbeitsabläufen
und eingesetztem Personal. Neben der Betriebsanleitung und den im Verwenderland
sowie an der Einsatzstelle geltenden verbindlichen Regelungen zur Unfallverhütung
sind auch die anerkannten fachtechnischen Regeln für sicherheits-und
fachgerechtes Arbeiten zu beachten.
Der Betreiber darf ohne Genehmigung der KEMPER GmbH keine Veränderungen,
An-und Umbauten am MaxiFil Clean vornehmen, die die Sicherheit beeinträchtigen
können! Zur Verwendung kommende Ersatzteile müssen den von der KEMPER
GmbH festgelegten technischen Anforderungen entsprechen. Dies ist bei
Originalersatzteilen immer gewährleistet!
Setzen Sie nur geschultes oder unterwiesenes Personal für die Bedienung, Wartung,
Instandsetzung und den Transport des MaxiFil Clean ein. Legen Sie die
Zuständigkeiten des Personals für die Bedienung, Wartung, Instandsetzung und den
Transport klar fest.

KEMPER MaxiFil Clean Betriebsanleitung -DE
Art.-Nr.: 150 2512 - 7 - Rev.: 03
Technische Änderungen und Irrtümer vorbehalten. Stand: 02/2016

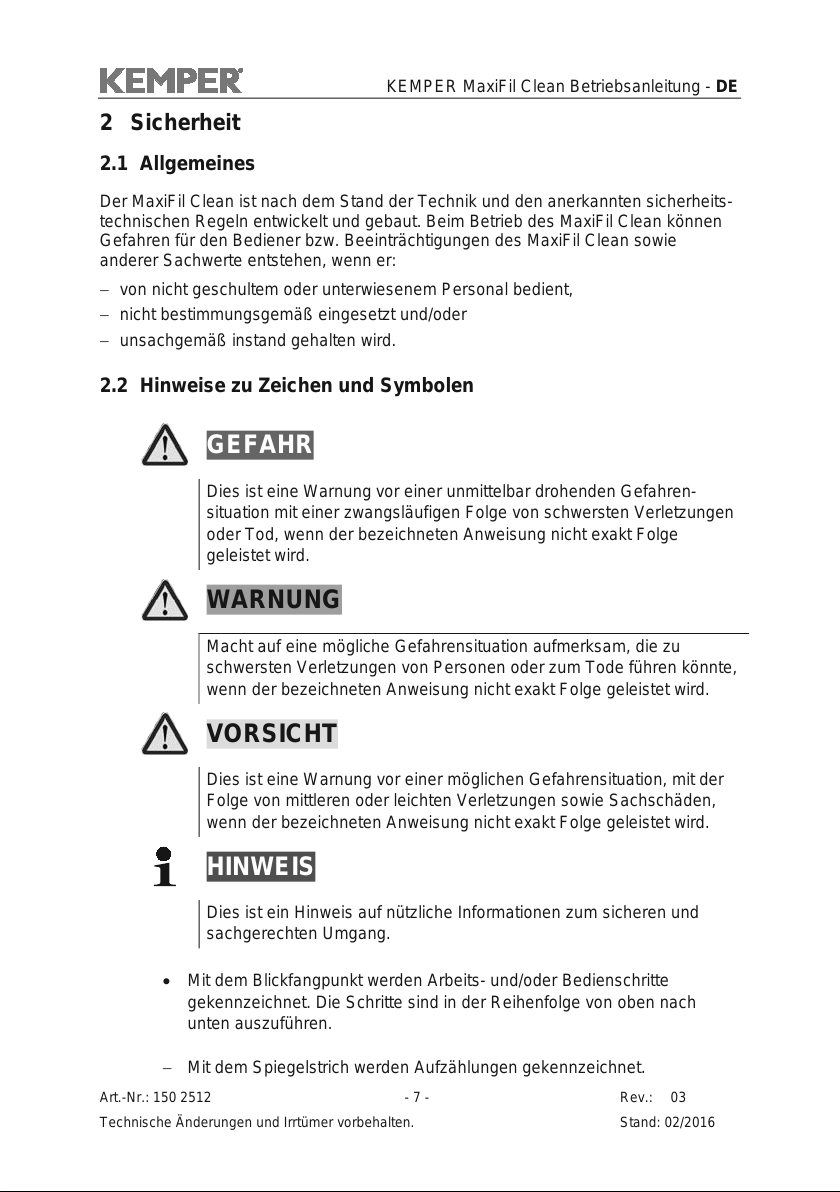

2 Sicherheit
Allgemeines2.1
Der MaxiFil Clean ist nach dem Stand der Technik und den anerkannten sicherheits-
technischen Regeln entwickelt und gebaut.Beim Betrieb des MaxiFil Clean können
Gefahren für den Bediener bzw. Beeinträchtigungen des MaxiFil Clean sowie
anderer Sachwerte entstehen, wenn er:
−von nicht geschultem oder unterwiesenem Personal bedient,
−nicht bestimmungsgemäß eingesetzt und/oder
−unsachgemäß instand gehalten wird.
Hinweise zu Zeichen und Symbolen2.2
GEFAHR
Dies ist eine Warnung vor einer unmittelbar drohenden Gefahren-
situation mit einer zwangsläufigen Folge von schwersten Verletzungen
oder Tod, wenn der bezeichneten Anweisung nicht exakt Folge
geleistet wird.
WARNUNG
Macht auf eine mögliche Gefahrensituation aufmerksam, die zu
schwersten Verletzungen von Personen oder zum Tode führen könnte,
wenn der bezeichneten Anweisung nicht exakt Folge geleistet wird.
VORSICHT
Dies ist eine Warnung vor einer möglichen Gefahrensituation, mit der
Folge von mittleren oder leichten Verletzungen sowie Sachschäden,
wenn der bezeichneten Anweisung nicht exakt Folge geleistet wird.
HINWEIS
Dies ist ein Hinweis auf nützliche Informationen zum sicheren und
sachgerechten Umgang.
•Mit dem Blickfangpunkt werden Arbeits-und/oder Bedienschritte
gekennzeichnet. Die Schritte sind in der Reihenfolge von oben nach
unten auszuführen.
−Mit dem Spiegelstrich werden Aufzählungen gekennzeichnet.

KEMPER MaxiFil Clean Betriebsanleitung -DE
Art.-Nr.: 150 2512 - 8 - Rev.: 03
Technische Änderungen und Irrtümer vorbehalten. Stand: 02/2016
Vom Betreiber anzubringende Kennzeichnungen und Schilder2.3
Der Betreiber ist verpflichtet, gegebenenfalls weitere Kennzeichnungen und Schilder
am MaxiFil Clean und in seinem Umfeld herum anzubringen.
Solche Kennzeichnungen und Schilder könnten sich z. B. auf die Vorschrift zum
Tragen von persönlicher Schutzausrüstung beziehen.
Sicherheitshinweise für das Bedienpersonal2.4
Der MaxiFil Clean darf nur in technisch einwandfreiem Zustand sowie bestimmungs-
gemäß, sicherheits-und gefahrenbewusst unter Beachtung dieser Betriebsanleitung
eingesetzt werden! Alle Störungen und insbesondere solche, die die Sicherheit
beeinträchtigen können, müssen umgehend beseitigt werden!
Jede Person, die mit der Inbetriebnahme, Bedienung oder Instandhaltung beauftragt
ist, muss diese Betriebsanleitung vollständig gelesen und verstanden haben –
insbesondere Abschnitt 2Sicherheit. Während des Arbeitseinsatzes ist es zu spät.
Dies gilt in besonderem Maße für nur gelegentlich am MaxiFil Clean eingesetztes
Personal.
Die Betriebsanleitung muss ständig in der Nähe des MaxiFil Clean griffbereit sein.
Für Schäden und Unfälle, die durch Nichtbeachtung der Betriebsanleitung entstehen,
wird keine Haftung übernommen.
Die einschlägigen Unfallverhütungsvorschriften sowie die sonstigen allgemeinen
anerkannten sicherheitstechnischen und arbeitsmedizinischen Regeln einhalten.
Die Zuständigkeiten für die unterschiedlichen Tätigkeiten im Rahmen der Wartung
und Instandhaltung klar festlegen und einhalten. Nur so werden Fehlhandlungen –
insbesondere in Gefahrensituationen –vermieden.
Der Betreiber verpflichtet das Bedien-und Wartungspersonal zum Tragen von
persönlicher Schutzausrüstung. Dazu gehören insbesondere Sicherheitsschuhe,
Schutzbrille und Handschuhe.
Keine offenen langen Haare, lose Kleidung oder Schmuck tragen! Es besteht
grundsätzlich die Gefahr irgendwo hängen zu bleiben, oder aber an bewegten
Teilen eingezogen oder mitgerissen zu werden!
Stellen sich sicherheitsrelevante Änderungen am MaxiFil Clean ein, die Absaugung
sofort stillsetzen und sichern und den Vorgang der zuständigen Stelle/Person
melden!
Arbeiten am MaxiFil Clean dürfen nur von zuverlässigem,geschultem Personal
durchgeführt werden. Das gesetzlich zulässige Mindestalter beachten!
Zu schulendes, anzulernendes, einzuweisendes oder im Rahmen einer allgemeinen
Ausbildung befindliches Personal darf nur unter ständiger Aufsicht einer erfahrenen
Person am MaxiFil Clean tätig werden!

KEMPER MaxiFil Clean Betriebsanleitung -DE
Art.-Nr.: 150 2512 - 9 - Rev.: 03
Technische Änderungen und Irrtümer vorbehalten. Stand: 02/2016
Sicherheitshinweise zur Instandhaltung und2.5 Störungsbeseitigung am MaxiFil Clean
Rüst-, Wartungs-und Instandsetzungsarbeiten sowie Fehlersuchen dürfen nur bei
abgeschalteter Anlage durchgeführt werden.
Bei Wartungs-und Instandsetzungsarbeiten gelöste Schraubverbindungen stets
festziehen! Sofern vorgeschrieben,die dafür vorgesehenen Schrauben mit
Drehmomentschlüssel festziehen.
Insbesondere Anschlüsse und Verschraubungen zu Beginn der Wartung/
Reparatur/Pflege von Verschmutzungen oder Pflegemitteln reinigen.
Die vorgeschriebenen oder in der Betriebsanleitung angegebenen Fristen für
wiederkehrende Prüfung/Inspektionen einhalten.
Vor der Demontage die Teile in ihrer Zusammengehörigkeit kennzeichnen!
Hinweise auf besondere Gefahrenarten2.6
Elektrik
Die Arbeiten an der elektrischen Ausrüstung des Filtergerätes dürfen nur von einer
Elektrofachkraft oder von unterwiesenem Personal unter Leitung und Aufsicht einer
Elektrofachkraft gemäß den elektrotechnischen Regeln vorgenommen werden!
Vor dem Öffnen des Gerätes den Netzstecker ziehen und es somit vor
unbeabsichtigten Wiedereinschalten sichern.
Bei Störungen an der elektrischen Energieversorgung des Filtergerätes sofort am
Ein-/ Austaster das Filtergerät abschalten und den Netzstecker ziehen!
Nur Originalsicherungen mit vorgeschriebenen Stromstärken verwenden!
Elektrische Bauteile, an denen Inspektions-, Wartungs-und Reparaturarbeiten
durchgeführt werden, müssen spannungsfrei geschaltet werden. Betriebsmittel, mit
denen freigeschaltet wurde, gegen unbeabsichtigtes oder selbsttätiges
Wiedereinschalten sichern. Freigeschaltete, elektrische Bauteile zuerst auf
Spannungsfreiheit prüfen, dann benachbarte unter Spannung stehende Bauteile
isolieren. Bei Reparaturen darauf achten, dass konstruktive Merkmale nicht
sicherheitsmindernd verändert werden.
Kabel regelmäßig auf Beschädigungen prüfen und ggf. austauschen.
Lärm
Der A-bewertete äquivalente Schalldruckpegel desFiltergeräts beträgt LpA ≤ 72 dB(A).
In Verbindung mit anderen Maschinen und/oder durch die örtlichen Gegebenheiten
kann ein höherer Schalldruckpegel am Einsatzort des Filtergeräts entstehen. In
diesem Fall ist der Betreiber verpflichtet, das Bedienpersonal mit der entsprechenden
Schutzausrüstung auszustatten.

KEMPER MaxiFil Clean Betriebsanleitung -DE
Art.-Nr.: 150 2512 -10 -Rev.: 03
Technische Änderungen und Irrtümer vorbehalten. Stand: 02/2016
3Produktbeschreibung
Der MaxiFil Clean ist ein kompaktes Schweißrauchfiltergerät, mit dessen Hilfe,die
beim Schweißen entstehenden Schweißrauche nahe der Entstehungsstelle
abgesaugt und mit einem Abscheidegrad von mehr als 99,9%abgeschieden werden.
Dafür ist der MaxiFil Clean mit einem flexiblen Absaugarm ausgerüstet, dessen
Absaughaube leicht beweglich ist und jede Position freitragend beibehält. Die
abgesaugte Luft wird in einem 2-stufigen Filterverfahren (Rotationsvorabscheider
und Filterpatrone) gereinigt und dann dem Arbeitsraum wieder zugeführt. Die an der
Filterpatrone abgeschiedenen Partikel werden über automatisch ausgelöste
Druckluftimpulse ab gereinigt und gemeinsam mit den vom Rotationsvorabscheider
abgeschiedenen Partikeln über ein automatisches Austragssystem in einer
Entsorgungskartusche gesammelt.

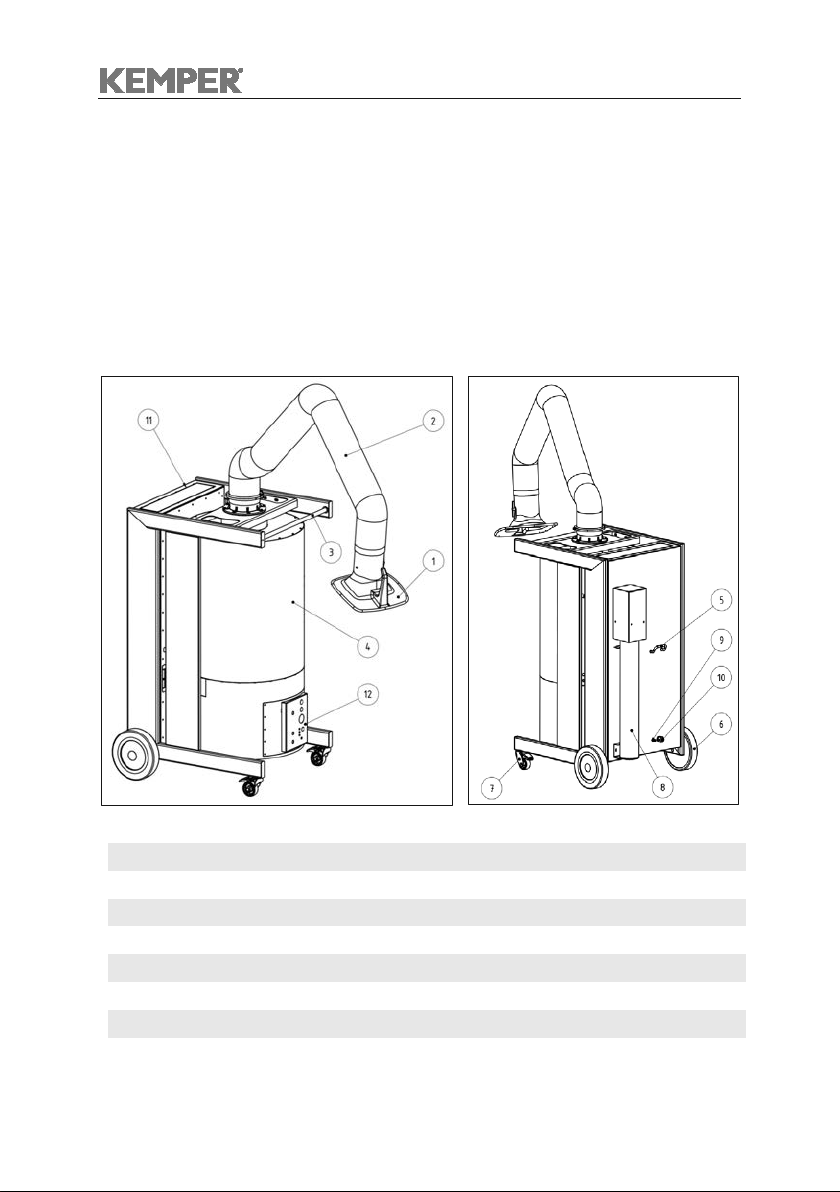

Pos.
Bezeichnung
Pos.
Bezeichnung
1
Absaughaube
7
Lenkrolle mit Bremse
2Absaugarm/Tragegestell 8Staubsammelkartusche
3Griffstange 9Druckluftanschluss
4Filtereinheit 10 Netzkabel
5Kabelhalterung 11 Ausblasöffnung
6Hinterrad 12 Bedientafel

KEMPER MaxiFil Clean Betriebsanleitung -DE
Art.-Nr.: 150 2512 -11 -Rev.: 03
Technische Änderungen und Irrtümer vorbehalten. Stand: 02/2016

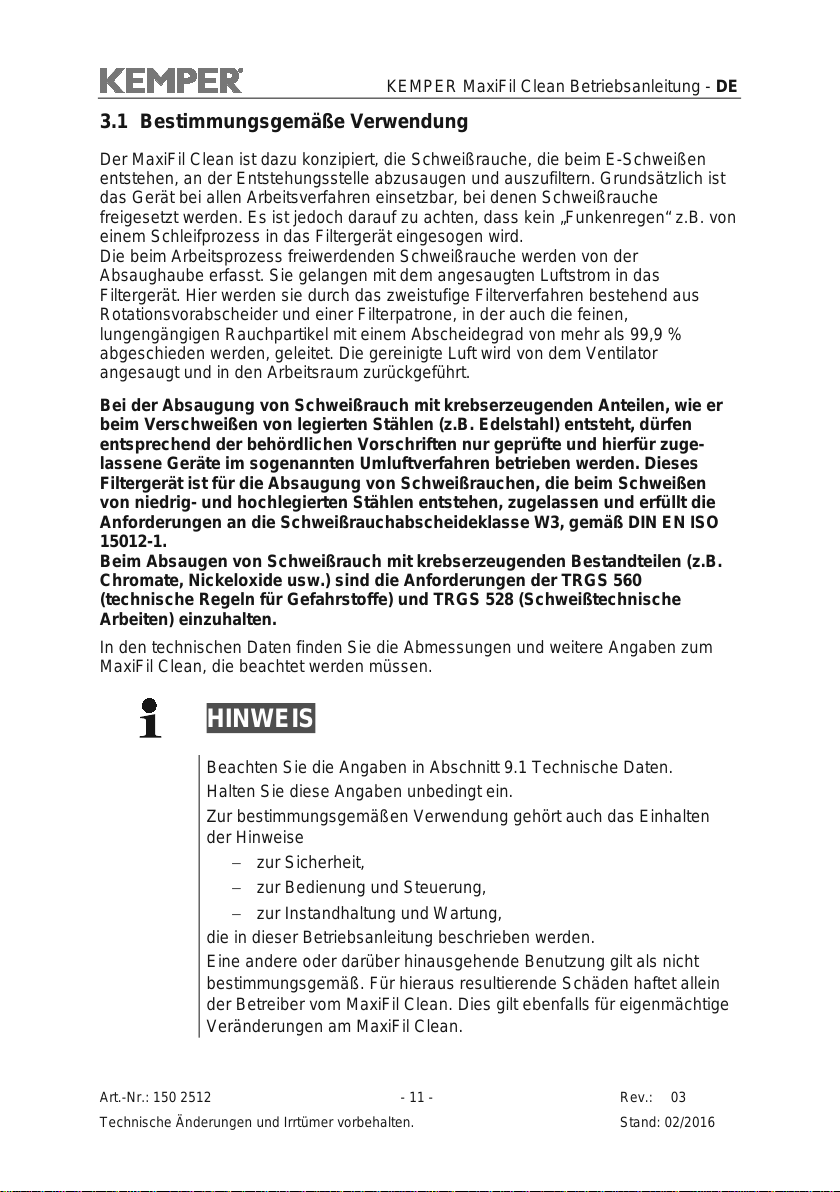

Bestimmungsgemäße Verwendung3.1
Der MaxiFil Clean ist dazu konzipiert, die Schweißrauche, die beim E-Schweißen
entstehen,an der Entstehungsstelle abzusaugen und auszufiltern. Grundsätzlich ist
das Gerät bei allen Arbeitsverfahren einsetzbar, bei denen Schweißrauche
freigesetzt werden. Es ist jedoch darauf zu achten, dass kein „Funkenregen“ z.B. von
einem Schleifprozess in das Filtergerät eingesogen wird.
Die beim Arbeitsprozess freiwerdenden Schweißrauche werden von der
Absaughaube erfasst. Sie gelangen mit dem angesaugten Luftstrom in das
Filtergerät. Hier werden sie durch das zweistufige Filterverfahren bestehend aus
Rotationsvorabscheider und einer Filterpatrone, in derauch die feinen,
lungengängigen Rauchpartikel mit einem Abscheidegrad von mehr als 99,9 %
abgeschieden werden, geleitet. Die gereinigte Luft wird von dem Ventilator
angesaugt und in den Arbeitsraum zurückgeführt.
Bei der Absaugung von Schweißrauch mit krebserzeugenden Anteilen, wie er
beim Verschweißen von legierten Stählen (z.B. Edelstahl) entsteht, dürfen
entsprechend der behördlichen Vorschriften nur geprüfte und hierfür zuge-
lassene Geräte im sogenannten Umluftverfahren betrieben werden. Dieses
Filtergerät ist für die Absaugung von Schweißrauchen, die beim Schweißen
von niedrig-und hochlegierten Stählen entstehen, zugelassen und erfüllt die
Anforderungen an die Schweißrauchabscheideklasse W3, gemäß DIN EN ISO
15012-1.
Beim Absaugen von Schweißrauch mit krebserzeugenden Bestandteilen (z.B.
Chromate, Nickeloxide usw.) sind die Anforderungen der TRGS 560
(technische Regeln für Gefahrstoffe) und TRGS 528 (Schweißtechnische
Arbeiten) einzuhalten.
In den technischen Daten finden Sie die Abmessungen und weitere Angaben zum
MaxiFil Clean,die beachtet werden müssen.
HINWEIS
Beachten Sie die Angaben in Abschnitt 9.1 Technische Daten.
Halten Sie diese Angaben unbedingt ein.
Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten
der Hinweise
−zur Sicherheit,
−zur Bedienung und Steuerung,
−zur Instandhaltung und Wartung,
die in dieser Betriebsanleitung beschrieben werden.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht
bestimmungsgemäß. Für hieraus resultierende Schäden haftet allein
der Betreiber vom MaxiFil Clean.Dies gilt ebenfalls für eigenmächtige
Veränderungen am MaxiFil Clean.

KEMPER MaxiFil Clean Betriebsanleitung -DE
Art.-Nr.: 150 2512 -12 -Rev.: 03
Technische Änderungen und Irrtümer vorbehalten. Stand: 02/2016
Vernünftigerweise vorhersehbare Fehlanwendung3.2
Der Betrieb des MaxiFil Clean in Industriebereichen, in denen Anforderungen zum
Ex-Schutz zu erfüllen sind, ist nicht erlaubt. Weiterhin ist der Betrieb untersagt für:
−Verfahren die nicht in der bestimmungsgemäßen Verwendung aufgeführt sind
und bei denen die angesaugte Luft:
●mit Flüssigkeiten und daraus resultierender Verunreinigung des Luftstromes
mit aerosol-und ölhaltigen Dämpfen versetzt ist;
●mit leicht entzündlichen, brennbaren Stäuben und/oder mit Stoffen versetzt ist,
die explosive Gemische oder Atmosphären bilden können;
●mit anderen aggressiven oder abrasiv wirkenden Stäuben versetzt ist, die
den MaxiFil Clean und die eingesetzten Filterelemente beschädigen;
●mit organischen, toxischen Stoffen/Stoffanteilen versetzt ist, die bei der
Trennung des Werkstoffes freigesetzt werden.
-Abfallstoffe, wie Filterelement und abgeschiedene Partikel,können schädliche
Stoffe enthalten.
Sie dürfen nicht auf der Hausmülldeponie entsorgt werden –die umweltgerechte
Entsorgung ist notwendig;
-Filterelemente –Fremdfilter anderer Hersteller, die nicht als Ersatzteil durch die
Firma Kemper GmbH zugelassen sind, dürfen wegen unbekannten Auswirkungen
auf das Filterergebnis nicht eingesetzt werden;
-Standorte im Außenbereich bei denen das Filtergerät Witterungseinflüssen
ausgesetzt wird –das Filtergerät darf nur in geschlossenen Gebäuden aufgestellt
werden;
-Hebemaschinen, wie z.B. Gabelstapler, Handhubgerät, die für den Transport
desFiltergeräts ungeeignet sind, bei der Auswahl ist die max. Traglast zu
beachten.
Mit dem MaxiFil Clean sind bei Einhaltung der bestimmungsgemäßen Verwendung
keine vernünftigerweise vorhersehbaren Fehlanwendungen möglich, die zu
gefährlichen Situationen mit Personenschäden führen könnten.

KEMPER MaxiFil Clean Betriebsanleitung -DE
Art.-Nr.: 150 2512 -13 -Rev.: 03
Technische Änderungen und Irrtümer vorbehalten. Stand: 02/2016
Kennzeichnungen und Schilder am MaxiFil Clean3.3
Aufklebertyp
Bedeutung
Anbringungsort
Typenschild
*1
mit den Angaben:
−KEMPER GmbH
Von-Siemens-Str. 20
DE-48691 Vreden
−Typ MaxiFil Clean
−Anschlussspannung
−Baujahr: 09/2014
−Masch.-Nr.: 192341
−Gewicht: 197 kg
Geräterückseite
Hinweis
mit der
−Angabe über den
notwendigen
Versorgungsdruck
Geräterückseite
mit der
−Angabe zur korrekten
Ventilator Drehrichtung
Auf der Oberseite vom
Ventilator Teil (nur sichtbar bei
demontiertem Filterteil)
Warnung
mit der
−Warnung vor gefährlichem
Überdruck
Geräterückseite
mit der
−Warnung vor gefährlicher
elektrischer Spannung
Gerätefrontseite auf der
Bedienblende
Prüfung
mit der
−Prüfplakette für den
nächster Wartungstermin
Linke Geräteseite
Kennzeichnung mit der
•Angabe zur Schweißrauch-
klasse W 3 gemäß
EN ISO 15012-1
Gerätefrontseite oberhalb der
Bedienblende
mit der
•Angabe DGUV Test und
IFA Prüfnummer
Gerätefrontseite auf der
Bedienblende
*1 Beispielhafte Typenschildangaben.

KEMPER MaxiFil Clean Betriebsanleitung -DE
Art.-Nr.: 150 2512 -14 -Rev.: 03
Technische Änderungen und Irrtümer vorbehalten. Stand: 02/2016

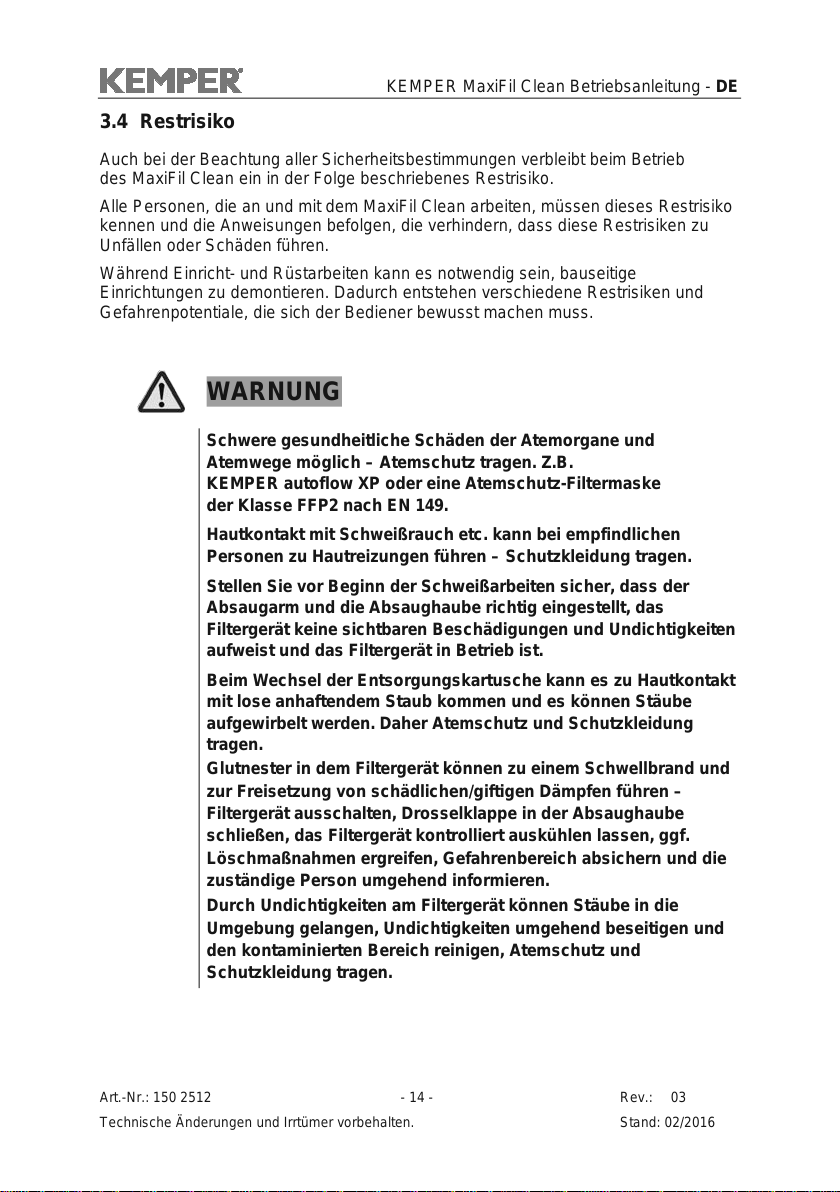

Restrisiko3.4
Auch bei der Beachtung aller Sicherheitsbestimmungen verbleibt beim Betrieb
des MaxiFil Clean ein in der Folge beschriebenes Restrisiko.
Alle Personen, die an und mit dem MaxiFil Clean arbeiten, müssen dieses Restrisiko
kennen und die Anweisungen befolgen, die verhindern, dass diese Restrisiken zu
Unfällen oder Schäden führen.
Während Einricht-und Rüstarbeiten kann es notwendig sein, bauseitige
Einrichtungen zu demontieren. Dadurch entstehen verschiedene Restrisiken und
Gefahrenpotentiale, die sich der Bediener bewusst machen muss.
WARNUNG
Schwere gesundheitliche Schäden der Atemorgane und
Atemwege möglich –Atemschutz tragen. Z.B.
KEMPER autoflow XP oder eine Atemschutz-Filtermaske
der Klasse FFP2 nach EN 149.
Hautkontakt mit Schweißrauch etc. kann bei empfindlichen
Personen zu Hautreizungen führen –Schutzkleidung tragen.
Stellen Sie vor Beginn der Schweißarbeiten sicher, dass der
Absaugarm und die Absaughaube richtig eingestellt, das
Filtergerät keine sichtbaren Beschädigungen und Undichtigkeiten
aufweist und das Filtergerät in Betrieb ist.
Beim Wechsel der Entsorgungskartusche kann es zu Hautkontakt
mit lose anhaftendem Staub kommen und es können Stäube
aufgewirbelt werden. Daher Atemschutz und Schutzkleidung
tragen.
Glutnester in dem Filtergerät könnenzu einem Schwellbrand und
zur Freisetzung von schädlichen/giftigen Dämpfen führen –
Filtergerät ausschalten, Drosselklappe in der Absaughaube
schließen,das Filtergerät kontrolliert auskühlen lassen, ggf.
Löschmaßnahmen ergreifen, Gefahrenbereich absichern und die
zuständige Person umgehend informieren.
Durch Undichtigkeiten am Filtergerät können Stäube in die
Umgebung gelangen, Undichtigkeiten umgehend beseitigen und
den kontaminierten Bereich reinigen, Atemschutz und
Schutzkleidung tragen.

KEMPER MaxiFil Clean Betriebsanleitung -DE
Art.-Nr.: 150 2512 -15 -Rev.: 03
Technische Änderungen und Irrtümer vorbehalten. Stand: 02/2016

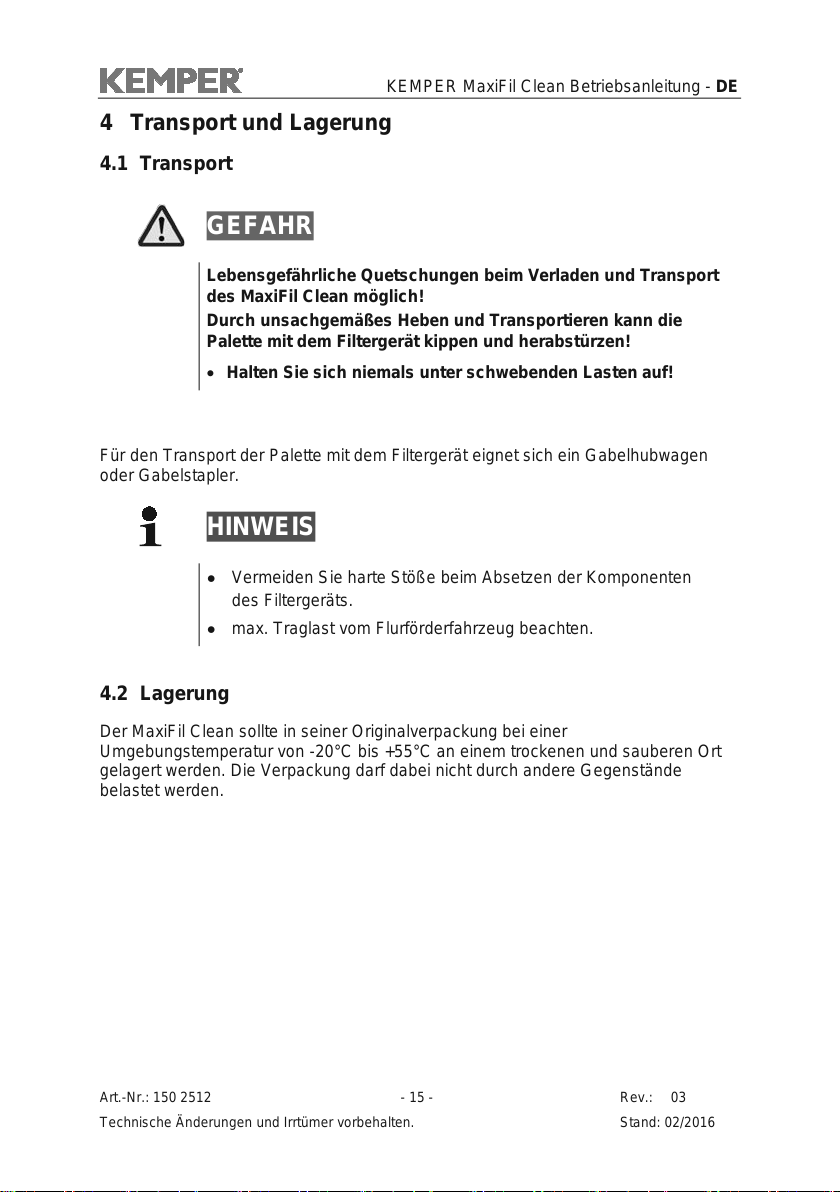

4Transport und Lagerung
Transport4.1
GEFAHR
Lebensgefährliche Quetschungen beim Verladen und Transport
des MaxiFil Clean möglich!
Durch unsachgemäßes Heben und Transportieren kann die
Palette mit dem Filtergerät kippen und herabstürzen!
•Halten Sie sich niemals unter schwebenden Lasten auf!
Für den Transport der Palette mit dem Filtergerät eignet sich ein Gabelhubwagen
oder Gabelstapler.
HINWEIS
●Vermeiden Sie harte Stöße beim Absetzen der Komponenten
des Filtergeräts.
●max. Traglast vom Flurförderfahrzeug beachten.
Lagerung4.2
Der MaxiFil Clean sollte in seiner Originalverpackung bei einer
Umgebungstemperatur von -20°C bis +55°C an einem trockenen und sauberen Ort
gelagert werden. Die Verpackung darf dabei nicht durch andere Gegenstände
belastet werden.

KEMPER MaxiFil Clean Betriebsanleitung -DE
Art.-Nr.: 150 2512 -16 -Rev.: 03
Technische Änderungen und Irrtümer vorbehalten. Stand: 02/2016
5Montage
WARNUNG
Schwere Verletzungen bei der Montage des Absaugarmes durch
die Vorspannung der eingesetzten Spiralfedern. Bei unsach-
gemäßer Handhabung kann das Tragegestell sich unerwartet
bewegen und schwere Verletzungen im Gesichtsbereich oder
Quetschungen von Fingern hervorrufen!
HINWEIS
Der Betreiber des MaxiFil Clean darf mit der selbstständigen Montage
des MaxiFil Clean nur Personen beauftragen, die mit dieser Aufgabe
vertraut sind.
Für die Montage des Gerätes werden drei Mitarbeiter benötigt.
Es ist darauf zu achten, dass die Schweißstromrückleitung zwischen
Werkstück und Schweißmaschine einen geringen Widerstand aufweist
und Verbindungen zwischen Werkstück und Filtergerät vermieden
werden, damit ggf. der Schweißstrom nicht über den Schutzleiter des
Filtergeräts zur Schweißmaschine zurückfließen kann.

KEMPER MaxiFil Clean Betriebsanleitung -DE
Art.-Nr.: 150 2512 -17 -Rev.: 03
Technische Änderungen und Irrtümer vorbehalten. Stand: 02/2016
Auspacken und Montage der Räder5.1
●Öffnen Sie die Umverpackung (Stülper) und entnehmen Sie alle
Kantenschutzprofile.
●Entnehmen Sie den Rädersatz, der sich auf der Rückseite befindet.
●Heben Sie die Umverpackung nach oben ab.
●Der MaxiFil Clean steht durch zwei Winkel gesichert in einem Kartonboden auf
einer Palette. Schneiden Sie die Ecken des Kartonbodens mit einem Messer auf,
so dass Sie die Seiten nach unten klappen können. Lösen Sie nun die Schrauben
und entfernen Sie die Winkel.
●Vorne am Gerät befindet sich eine Griffstange. Ziehen Sie zu zweit an dieser
Griffstange und kippen Sie das Gerät auf diese Weise nach vorne, so dass das
Gerät an der Rückseite vom Boden abhebt.
●Während Sie das Gerät in dieser Position halten,kann ein dritter Mitarbeiter die
großen Hinterräder mit ihren vormontierten Achsen von der Seite in die dort
befindlichen Gewindehülsen festschrauben.
●Senken Sie das Gerät hinten langsam wieder ab und heben es an der Griffstange
hoch, so dass das Gerät an der Vorderseite etwa 150-200mm vom Boden abhebt.
Ein dritterMitarbeiter kann nun die Lenkrollen mit den vorgesehenen U-Scheiben
und Schrauben an den vorhandenen Gewindehülsen im vorderen unteren Bereich
der beiden Seitenprofile festschrauben.
●Heben Sie den MaxiFil Clean nun vorsichtig nach hinten von der Palette herunter.
Montage des Absaugarmes5.2
Der Absaugarm besteht aus den drei Hauptkomponenten Drehkranz, Tragegestell
und Absaughaube. Diese sind jeweils einzeln in einem Karton verpackt.
Dem Karton mit dem Tragegestell liegt eine eigene Anleitung für Montage und
Einstellung des Absaugarmes bei. Befolgen Sie die Anleitung für die Montage
des Absaugarmes auf einem fahrbaren Gerät.

KEMPER MaxiFil Clean Betriebsanleitung -DE
Art.-Nr.: 150 2512 -18 -Rev.: 03
Technische Änderungen und Irrtümer vorbehalten. Stand: 02/2016
6Benutzung
Jede Person, die sich mit Benutzung, Wartung und Reparatur des MaxiFil Clean
befasst, muss diese Betriebsanleitung gründlich gelesen und verstanden haben.
Qualifikation des Bedienpersonals6.1
Der Betreiber des MaxiFil Clean darf mit der selbstständigen Anwendung des
Gerätes nur Personen beauftragen, die mit dieser Aufgabe vertraut sind.
Mit dieser Aufgabe vertraut sein schließt mit ein, dass die betreffenden Personen
entsprechend der Aufgabenstellung unterwiesen worden sind und die Betriebs-
anleitung sowie die in Frage kommenden betrieblichen Anweisungen kennen.
Lassen Sie den MaxiFil Clean nur von geschultem oder unterwiesenem Personal
nutzen. Nur so wird ein sicherheits-und gefahrenbewusstes Arbeiten aller Mitarbeiter
erreicht.

KEMPER MaxiFil Clean Betriebsanleitung -DE
Art.-Nr.: 150 2512 -19 -Rev.: 03
Technische Änderungen und Irrtümer vorbehalten. Stand: 02/2016
Bedienelemente6.2
An der Vorderseite des MaxiFil Clean befinden sich Bedienelemente sowie
Anschlussmöglichkeiten:
-Gerätetaster (Pos. 1)
An diesem Schalter wird das Gerät ein-und ausgeschaltet. Der grüne
Leuchtring um den Schalter zeigt den störungsfreien Betrieb des Gerätes
bzw. die Betriebsbereitschaft bei Einsatz eines Start-Stopp-Sensors an.
Bei Auftreten einer Störung bzw. eines Fehlers erlischt die grüne Leuchte.
Das Gerät schaltet sich automatisch ab.
-Signalleuchte (Pos. 2)
Die gelbe Signalleuchte zeigt eineStörung bzw. einen Fehler des Gerätes an.
Diese Fehler werden zur optischen Darstellung in verschiedenen Blink-Codes
dargestellt.
Die Signalleuchte blinkt gleichmäßig in regelmäßigen Abständen:
-Eine Gerätewartung ist fällig, KEMPER-Service informieren.
Die Signalleuchte blinkt 2x kurz hintereinander in regelmäßigen
Abständen:
-Das Motorschutzrelais hat ausgelöst, KEMPER-Service informieren.
Die Signalleuchte blinkt 3x kurz hintereinander in regelmäßigen
Abständen:
-Falsches Drehfeld, der Ventilator dreht in die falsche Richtung. Zur
Abhilfe müssen im CEE-Stecker durch einen Elektriker zwei Phasen
getauscht werden.
Die Signalleuchte blinkt 4x kurz hintereinander in regelmäßigen
Abständen:
-fehlende bzw. keine ausreichende Druckluftversorgung. Verbinden Sie
den MaxiFil Clean mit dem bauseitigen Druckluftnetz. Erforderliche
Druckluft 5 – 6 bar, sauber, trocken und ölfrei.
Die Signalleuchte blinkt 5x kurz hintereinander in regelmäßigen
Abständen:
-Staubsammelkartusche fehlt oder ist mit Staub gefüllt.
-Einstellregler für die Nachlaufzeit im Start-Stopp-Betrieb (Pos. 3)
Bei Anschluss eines Start-Stopp-Sensors (optional), kann hier die
Nachlaufzeit der Absaugung nach Beendigung des Schweißvorgangs
von 5 bis 60 Sekunden eingestellt werden.

KEMPER MaxiFil Clean Betriebsanleitung -DE
Art.-Nr.: 150 2512 -20 -Rev.: 03
Technische Änderungen und Irrtümer vorbehalten. Stand: 02/2016
-Wartungsbuchse (Pos. 4)
Anschlussmöglichkeit für den KEMPER-Service. Über diese Schnittstelle kann
der KEMPER-Service Einstellungen am Gerät vornehmen.
-Signalhupe (Pos. 5)
Eine sichere Erfassung der Schweißrauche ist nur mit einer ausreichenden
Absaugleistung möglich. Sobald sie einen Mindestwert unterschreitet, ertönt
die Signalhupe und die gelbe Signalleuchte leuchtet in regelmäßigen
Abständen.
Das gleiche geschieht, wenn die Drosselklappe in der Absaughaube zu weit
geschlossen und damit ebenfalls die Absaugleistung zu stark reduziert wird.
Abhilfe schaffen Sie durch das Öffnen der Drosselklappe.
-Druckmessöffnung (Pos. 6)
Anschlussmöglichkeit für den KEMPER-Service. Über diese Schnittstelle kann
der KEMPER-Service Druckmessungen durchführen.
-Druckschalter (Pos. 7 und 8)
Nur durch den KEMPER-Service zu verwenden.
-Anschlussbuchse für Start-Stopp-Sensor (Pos. 9)
Hier kann optional ein Start-Stopp-Sensor angeschlossen werden.
Durch dessen Einsatz wird erreicht, dass der MaxiFil Clean nur während der
reinen Schweißzeit (Lichtbogenzeit) sowie der eingestellten Nachlaufzeit in
Betrieb ist. Das Vorhandensein des Start-Stopp-Sensors wird vom MaxiFil
Clean automatisch erkannt.
HINWEIS
Beim erstmaligen Anschluss des MaxiFil Clean an das Spannungsnetz
wird ein Selbsttest durchgeführt, wobei kurz die Signalhupe ertönt und
die Signallampen kurz aufleuchten. Dieser sollte in regelmäßigen
Abständen (wöchentlich) durch den Anwender durch ziehen und
wieder einstecken des Netzsteckers durchgeführt werden. Sollten
dabei die Signalhupe und Signalleuchte nicht aktiviert werden, muss
der MaxiFil Clean durch den KEMPER-Service überprüft werden.
