Kermi Credo V Planning guide

Montage- und
Bedienungsanleitunganleitung
Credo VCredo V
Creative Heizkörper
Ausgabe 02/11 EDV-Nr. 6902990
Kermi GmbH
Pankofen-Bahnhof 1
94447 Plattling
Heizkörper
Duschkabinen
Stahl-Servicecenter
Telefon +49+9931/501-0
Telefax +49+9931/3075
www.kermi.de
Montageanleitung
Credo V
C2V 1010 ... 1018
All rights reserved by

2
Montage- und Bedienungsanleitung dem Endverbraucher überlassen!

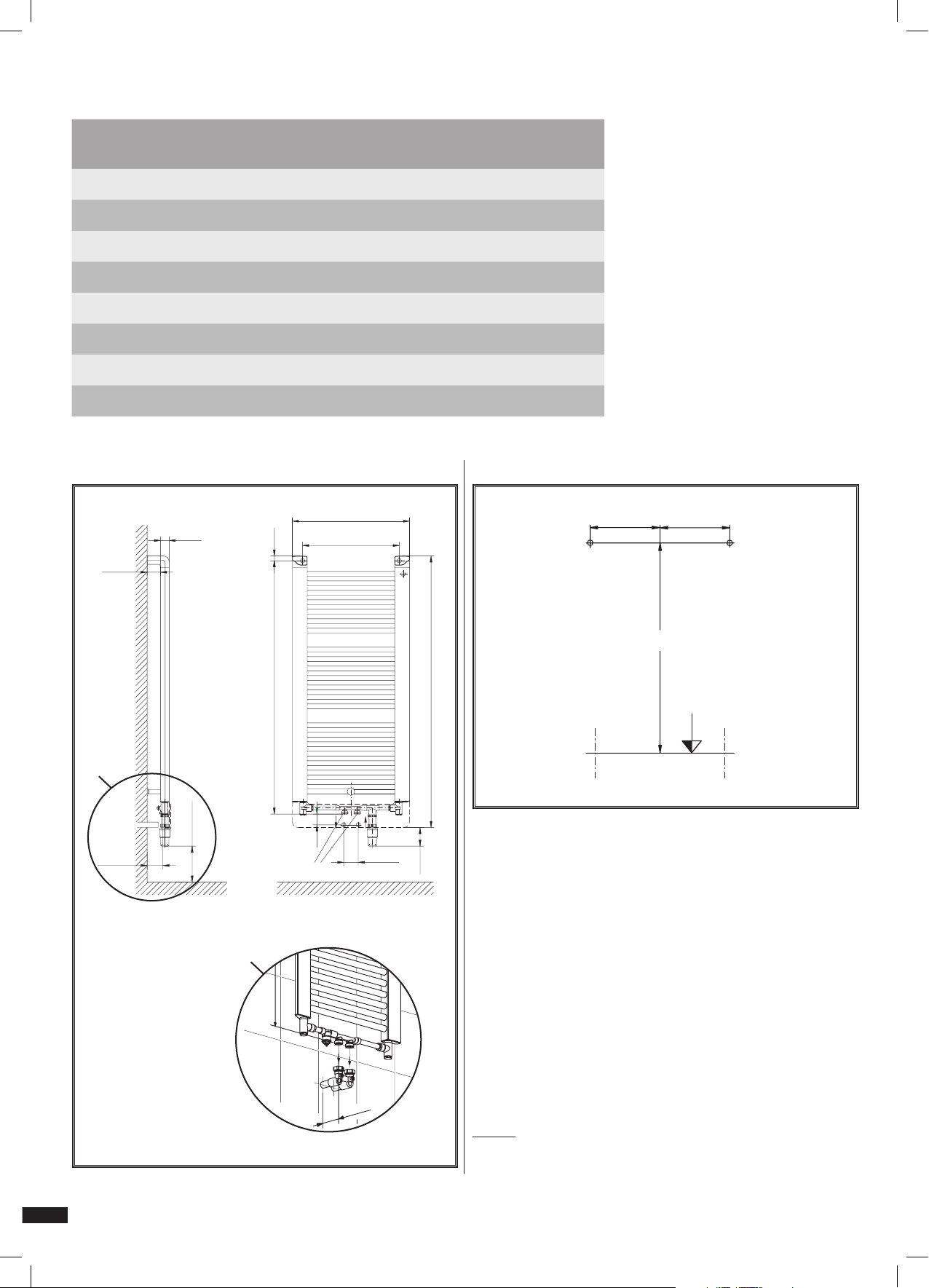

I Technische Daten
III Seiten- und Rückansicht
BL
67-77
57-67
BT L
H
BH
20
> 150
70
50
G3/4
1*
67-77
H
X
X
V Anschlüsse
Anschlüsse: 2 x G 3/4“ (Außengewinde) nach unten.
Vorlauf rechts und links möglich, Ventil beidseitig anströmbar.
Entlüftung: G 1/4“ (Innengewinde) nach hinten
VI Betrieb
Betriebsdruck: max. 8 bar
Prüfdruck: 10,4 bar
Betriebsbedingungen: Heißwasser bis 110°C, Elektrozusatzbetrieb
möglich.
VII Herstellerhinweise
Zulässiger Gebrauch
Der Heizkörper darf nur zum Heizen von Innenräumen und zum
Trocknen von Textilien, die in Wasser gewaschen wurden, verwendet
werden. Jeder andere Gebrauch ist nicht bestimmungsgemäß und
daher unzulässig!
Hinweis:
Betriebsbedingungen und Wasserbedingungen sind nach DIN 2035
einzuhalten. Einsatz nur in geschlossenen Heizkreissystemen.
II Legende
NR Artikel-Nr.
H Abstand: Bohrloch zu Unterkante
Anschlussgewinde
L Abstand der Bohrlöcher
BH tatsächliche Bauhöhe
BL tatsächliche Baulänge
BT Bautiefe
G Gewicht
V Wasserinhalt
1* geeignete Anschlussverschraubung
NR H L L/2 BH BL BT G V
[mm] [mm] [mm] [mm] [mm] [mm] [kg] [l]
C2V10100045....K 1018 400 200 1091 471 35 7,6 4,6
C2V10100060....K 1018 550 275 1091 621 35 9,1 5,4
C2V10140045....K 1398 400 200 1471 471 35 10,6 6,3
C2V10140060....K 1398 550 275 1471 621 35 12,7 7,5
C2V10140075....K 1398 700 350 1471 771 35 14,6 8,9
C2V10180045....K 1816 400 200 1889 471 35 13,9 8,6
C2V10180060....K 1816 550 275 1889 621 35 16,8 10,7
C2V10180075....K 1816 700 350 1889 771 35 19,9 12,3
IV Bohrabstände
2*
H
L/2 L/2
2* Unterkante Anschlussgewinde

3
Hinweis:
Die ausgelieferten Heizkörper dienen ausschließlich der Raumerwär-
mung. Sie sind nicht geeignet als Sitzgelegenheit, als Kletterhilfe oder
Steighilfe.
Je nach Vorlauftemperatur kann die Oberfläche des Heizkör-
pers bis zu 110°C heiß werden.
Es besteht Verbrennungsgefahr!
Wartung und Reinigung
Entlüften Sie den Heizkörper nach der Inbetriebnahme und nach län-
geren Betriebsunterbrechungen.
Die Reinigung darf ausschließlich mit milden, nicht scheuernden han-
delsüblichen Reinigungsmitteln erfolgen.
Reklamation
Wenden Sie sich im Schadensfall an Ihren Fachhandwerker!
Achtung!
Lassen Sie die Montage und Reparaturen ausschließlich vom Fachhand-
werker ausführen, damit Ihre Rechte nach dem Sachmängelhaftungs-
gesetz nicht erlöschen!
Zubehör
Gemäß aktuell gültiger Verkaufsunterlagen.
VIII Montageablauf
1 Montageanleitung vor dem Einbau sorgfältig durchlesen!
2 Transport und Lagerung nur in der Schutzverpackung!
3 Einbauort
Hinweis
Bei Elektrozusatzbetrieb müssen die in VDE 0100 Teil 701 vorgeschriebe-
nen Schutzbereiche eingehalten werden (Heizkörper-seitlich außerhalb
Wannen- oder Duschenbereich, Steckdose und Schaltuhr mindestens
0,6 m seitlich davon).
AB C D E
N
O
P
F G H I
2x
J K L M
Q

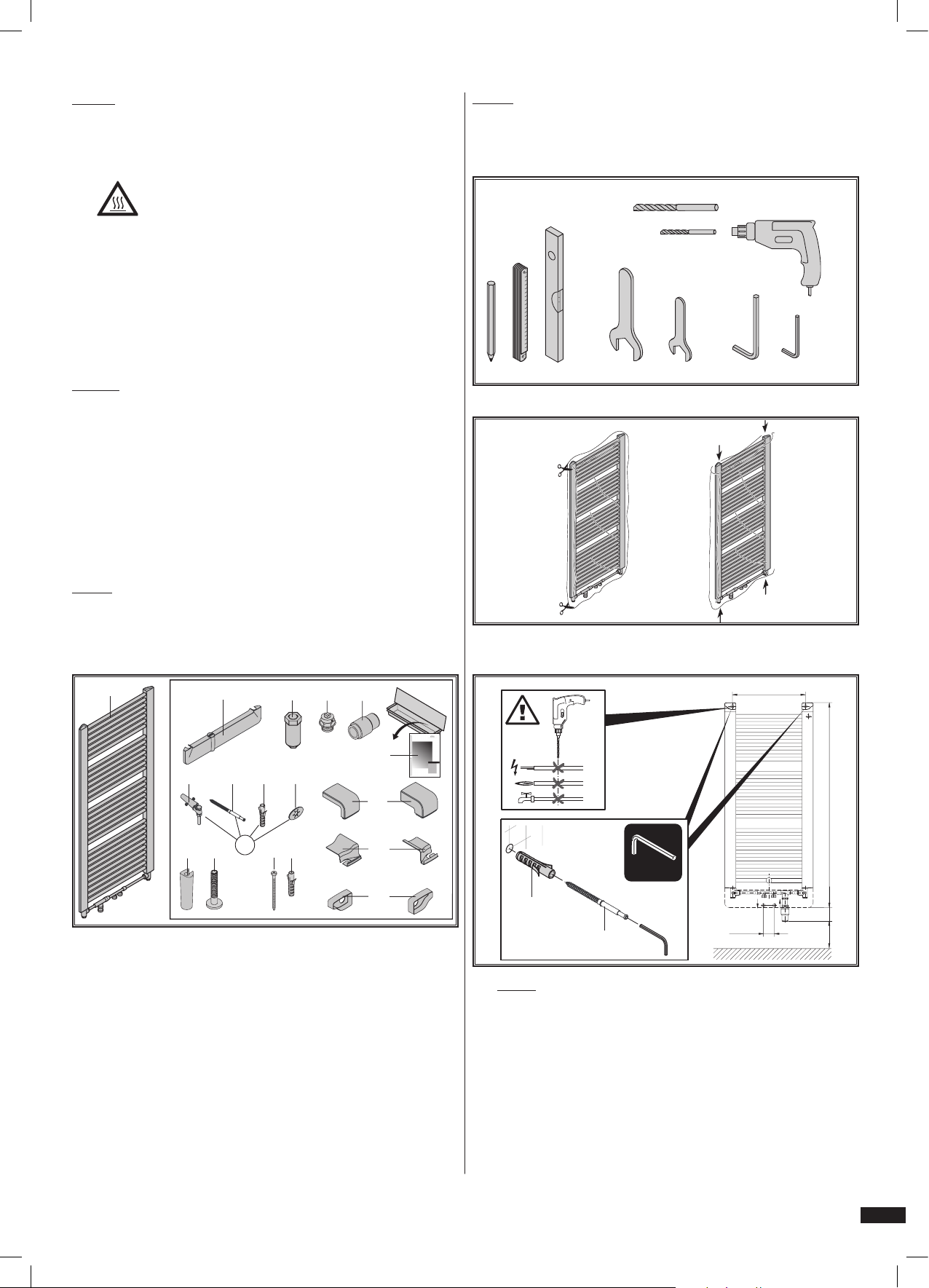

4 Packungsinhalt auf Vollständigkeit und Schäden überprüfen!
ARundrohr-Heizkörper
mit Ventilgarnitur
JWandhalter
KAufsachnappbolzen
BVentilblende LSchraube 3.9x60
CLängenausgleich MDübel S6
DEntlüftungsstopfen NBefestigungsverklei-
dung oben
EThermostatkopf
FAufsteckhalter vormon-
tiert
OBefestigungsverklei-
dung unten
GHaltebolzen PWandrosetten
HDübel 10x80 QMontageanleitung
IFixierscheiben
Hinweis
Das mitgelieferte Befestigungsmaterial ist zur Verwendung in privaten
Gebäuden für ausreichende tragfähige Untergründe bestimmt. Die
jeweils geeignete Befestigungsmethode ist jedoch vor Ort zu prüfen
und das Befestigungsmaterial auf die bauliche Situation abzustimmten!
SW32
SW4
SW2,5
∅
6 mm
∅ 10 mm
SW13
5 Benötigtes Werkzeug bereitlegen
6 Schutzfolie nur von Anschluss- und Montagepunkten entfernen, sonst
bis zur Inbetriebnahme am Heizkörper belassen.
H
G
> 150
BH
L
SW 4
50
7 Wichtig
Untergrund auf Tragfähigkeit überprüfen!
Abstände beachten: Heizkörper - seitliche Wand/Raumdecke min.
50mm!
Bohren im Drehgang ohne Schlag bei Baustoffen mit geringer Festigkeit
wie z.B: Lochsteinen, Leichtbeton oder Porenbeton.

4
8 Zwei waagrechte Dübellöcher bohren:
Durchmesser 10 mm, Tiefe 80 mm, Abstand „L“ (siehe IV
Bohrabstände)!
Lebensgefahr!
Keine wasser-, gas- und stromführenden Leitungen beim
Bohren verletzen!

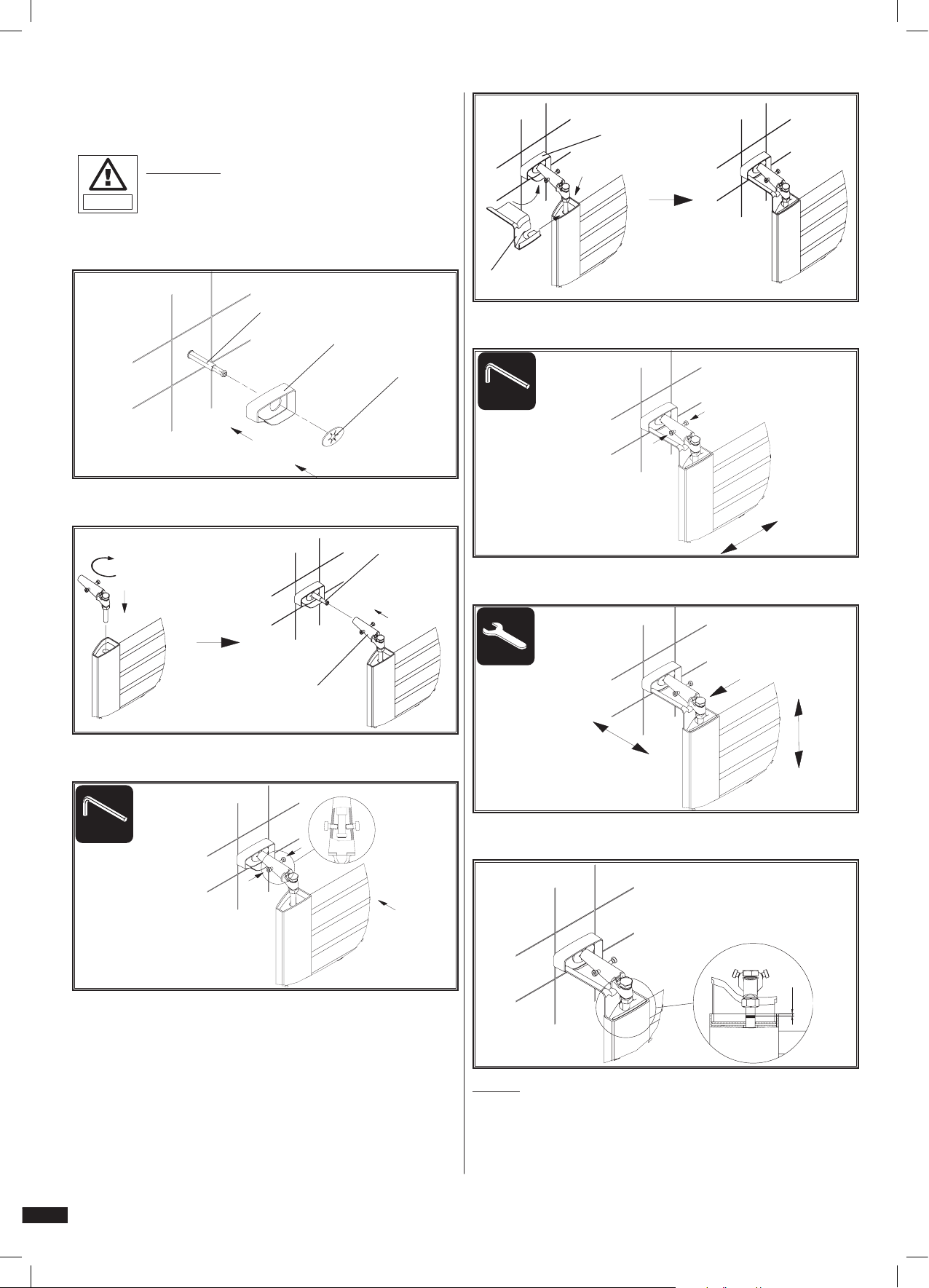

9 Dübel (H) in Bohrlöcher stecken und Bolzen (G) bis zum Bund
eindrehen, ggf. ausrichten.
G
P
I
10 Wandrosette (P) und Fixierscheibe (I) aufstecken; danach Wandrosette
an der Wand fixieren.
F
G
11 Aufsteckhalter (F) in oberes Heizkörperende einige Gewindegänge
einschrauben und Heizkörper auf Haltebolzen (G) aufstecken.
SW 2,5
12 Heizkörper an die Wand schieben und durch leichtes Anziehen der
Schrauben M4 gegen Herabfallen sichern. Die Schrauben greifen in
den Absatz des Bolzens.
Gefahr !
O
P
13 Befestigungsverkleidungen (O) auffädeln, in die Wandrosetten (P)
stecken und ins Rohrende drücken.
SW 2,5
14 Heizkörper ausrichten
Einstellen links/rechts, mittels Schrauben M4.
SW 13
15 Einstellen des Wandabstandes durch Verschieben entlang des Bolzens.
Einstellen hoch/tief durch Schraube am Aufsteckhalter.
Achtung!
Die Markierung an der Schraube muss sich innerhalb des Sammelrohr-
überstandes befinden.

5
M
L
K
J
16 Wandhalter (J) mittig auf dem untersten Querrohr befestigen.
Aufschnappbolzen (K) in Wandhalter (J) eindrücken und so verstellen,
dass der Heizkörper senkrecht hängt (ggf. an Sollbruchstelle kürzen).
Position des Aufschnappbolzen-Tellers (K) an der Wand markieren.
Heizkörper wieder abhängen.
17 Ein Dübelloch bohren.
Mitte der Markierung, Durchmesser 6 mm, Tiefe 60 mm
Lebensgefahr!
Keine wasser-, gas- und stromführenden Leitungen beim
Bohren verletzen!
Dübel (M) in Bohrloch stecken.
Aufschnappbolzen (K) mit Schraube (L) befestigen.
18 Heizkörper wieder aufstecken und durch Anziehen der 4 Schrauben
M4 sichern. Schraube M8 im Aufsteckhalter mit Mutter kontern.
Fest anziehen!
19 Entlüftungsstopfen einschrauben.
22,5
20 Heizkörper mit geeigneter Verschraubung wasserseitig anschließen
(Bauraum hinter der Blende beachten!). Anlage auf Dichtheit prüfen!
L
21 Wandrosetten lagerichtig positionieren.
Befestigungsverkleidung (N) einfädeln und ins Sammelrohr drücken.
Gefahr !
C
E
B
22 Längenausgleich (C) aufschrauben.
Thermostatkopf (E) aufschrauben, Ventilblende (B) aufclipsen.
23 Verpackungsmaterialien über Recyclingsysteme entsorgen.
Ausgediente Heizkörper mit Zubehör dem Recycling oder einer
ordnungsgemäßen Entsorgung zuführen (regionale Vorschriften
beachten).

6

Ausgabe 02/11 EDV-Nr. 6903001
Fremdspracheneinleger: Credo V
1
GB ASSEMBLY AND OPERATING
INSTRUCTIONS
I Technical data
II Legend
NR Article no.
H Clearance: Drill hole at bottom edge of connector
thread
L Drill hole spacing
BH actual construction height
BL actual construction length
BT Construction depth
G Weight
V Water content
1*  suitableconnectionscrewtting
III Side and rear view
IV Drill hole spacing
2* Bottom edge of connector thread
V Connections
Connections: 2 x G 3/4" (external thread) to rear.
Flowpipepossibleatrightandleft,two-wayvalveow
Ventilation: G 1/4" (internal thread) to rear.
VI Operation
Operating pressure: max. 8 bar
Test pressure: 10,4 bar
Operating conditions: hot water to 110°C, electro auxiliary
operation possible.
VII Manufacturer’s instructions
Permissible usage
The heater shall only be used for heating indoor areas and
for the drying of textiles which have been washed in water.
Each and every other usage is not purpose-related and is
therefore not permissible!
Note:
Operating and water conditions should be observed
according to DIN 2035. Implementation in closed heating
circuit systems.
Note:
Heaters supplied are intended solely for room heating. They
are not suitable as seating or as climbing or mounting aids.
Dependingontheowpipetemperaturetheheatersurface
may heat up to 110°C.
Risk of burning!
Maintenance and cleaning
Bleed the heater following commissioning and extended
interruptions in operation.
For cleaning purposes, only mild and non-abrasive
commercially available cleaning agents may be used.
Complaints
In the event of damage, contact your specialised
craftsman.
Attention!
Commissionqualiedtradesmenonlytoperformassembly
and repair jobs to assure that your rights according to the
warrantyofqualitylawarenotnullied!
Accessories
According to the currently valid sales documentation.
The instructions for installation and operation

VIII Assembly procedure
1 Read the instructions carefully prior to assembly!
2 Transport and storage shall only be carried out in
the protective packaging
3 Erection site
Important
In the case of electro auxiliary operation the safety areas
prescribed in VDE 0100 part 701 must be observed (at the
heater side outside bath tub or shower area, socket and timer
at least 0.6 m away at the side).
4 Inspect the package content for completeness and
any possible damage!
A  Roundtubeheaterwithvalvettings
B Valve cover
C Length compensator
D Vent plug
E Thermostat head
F Pre-mounted clip-on holder
W Retaining bolt
H Plug 10x80
I Fixing plates
J Wall holder
K Snap bolt
L Screw 3.9x60
M Dowel S6
N Top securing cladding
O Bottom securing cladding
P Wall rosette
Q Assembly instructions
Important
The securing material delivered with the unit is designed for
use in private buildings for adequately supporting bearing
surfaces.
However, the securing method suitable in each case must
always be checked out locally and the securing material must
match the installation situation.
5 Have all tools at hand as required
6 Remove the protective foil only from the connection
and installation points. Otherwise, leave it on the
heater until it is commissioned.
7 Important:
Check the bearing surface for adequate supporting
capacity!
Observe spacing requirements: Heater – side wall / room
ceiling min. 50mm !
Drill by rotation and not impact in the case of low strength
materials such as hollow bricks, lightweight or aerated
concrete.
8 Drill two horizontal dowel holes:
Diameter 10 mm, depth 80 mm, spacing “L“ (refer to IV
distance between drill holes)!
Danger to life !
Be careful not to damage any water or gas piping, or live
cables when drilling !
9 Insert dowel (H) in drill hole and screw in bolt (G) to
collar, align if necessary.
10 
wall rosette to the wall.
11 Screw in holder (F) by a few turns in the top end of
the heater and mount the heater on the retaining
bolt (G).
12 Push the heater to the wall and secure against falling
down by slightly tightening the M4 screws . The
screws engage in the bolt recess.
13 Mount securing cladding (O), insert in the wall
rosettes (P) and press into the pipe end.
14 Align heater
Adjust to the left/right, by means of M4 screws.
15 Adjust wall clearance by shifting along the bolt.
Height/depth adjustment by screw on the clip-on
holder.
Attention!
The marking on the screw must be within the header tube
projection.
16 Secure wall holder (J) in the centre on the bottom
transverse tube.
Press in the snap bolt (K) in the wall holder (J) and adjust
in such a way that the heater hangs vertically (if required,
shorten at preset breaking point). Mark the position of the
snap bolt plate (K) on the wall. Take off the heater again.
17 Drill a dowel hole.
Middle of the marking, diameter 6 mm, depth 60 mm
Danger to life !
Be careful not to damage any water or gas piping, or live
cables when drilling !
Insert the dowel (M) in the drill hole.
Secure snap bolt (K) with screw (L).
18 Mount heater again and secure by tightening the 4

by means of a nut.
Screw tight!
19 Screw in vent plug.
20 Connect heater at water side with suitable screw

Check the system for leaks!
21 Position wall rosettes correctly.
Mount securing cladding (N) and press into the header
tube.
22 Screw on length compensator (C).
Screw on thermostat head (E), clip on valve cover (B).
23 Dispose of packaging material via recycling
systems.
Send scrap heaters with accessories for recycling or orderly
waste disposal as required (observe regional regulations)
. F INSTRUCTIONS DE MONTAGE ET
DE SERVICE
I Caractéristiques techniques
II Légende
NR N° d’article
H Ecart : Trou de perçage vers la bordure inférieure du
letagederaccordement
L Ecart entre les trous de perçage
BH Hauteur de construction effective
BL Longueur de construction effective
BT Profondeur de construction
G Poids
V Cubage d’eau
1* Raccord à vis approprié
III Vue latérale et arrière
IV Ecarts entre trous de perçage
2*  Labordureinférieureduletagederaccordement
V Raccords
Raccords:2xG3/4"(letageextérieur)verslebas.
Conduite aller possible à droite et à gauche, vanne amorçable
des deux côtés
Purged’air:G1/4"(letageintérieur)versl’arrière
VI Fonctionnement
Pression de service : max. 8 bar
Pression d’épreuve : 10,4 bar
Conditions de fonctionnement : Eau chaude jusqu’à 110°C,
fonctionnement électrique complémentaire possible.
VII Consignes du constructeur
Utilisation conforme
Le radiateur ne doit être utilisé que pour le chauffage de
pièces intérieures et pour le séchage de textiles lavés à
l’eau. Toute autre utilisation est non forme et par conséquent
interdite.
Remarque :
Les conditions exploitation et eau doivent être observées
conformément à DIN 2035. Utilisation uniquement dans les
circuits de chauffage fermés.
Remarque :
Les radiateurs livrés servent exclusivement au chauffage
depièces.Ilsnesontpasappropriéscommesiège,estrade
ou escabeau.
Selon la température aller, la surface des radiateurs peut
chauffer jusqu’à 110 »C.
Risque de brûlure !
Entretien et nettoyage
Purgezl’air duradiateur aprèsla mise en service et des
interruptions de fonctionnement prolongées.
Le nettoyage doit s’effectuer exclusivement avec des produits
du commerce doux et non agressifs.
Réclamations
Le cas échéant, adressez-vous à votre technicien spécialisé !
Attention !
Ne faites exécuter le montage et les réparations que par un
technicien spécialisé pour que vos droits à la garantie pour
défaut d’une qualité assurée restent valides.
Accessoires
Conformément aux documents de ventes actuellement en
vigueur.
Remettre les instructions de montage et de

VIII Déroulement du montage
1 Avant le montage, lire avec soin la notice !
2 Transport et stockage dans l’emballage de protection
uniquement !
3 Lieu de montage
Remarque
En mode de fonctionnement électrique complémentaire, les
zones de protection prescrites par la norme VDE 0100, partie
701, doivent être respectées (côté de radiateur en dehors de
la zone de baignoire ou de douche, prise et minuterie à au
moins 0,6 m sur le côté).
4    
éventuels du contenu de l’emballage !
A Radiateur à tubes ronds avec ensemble de vanne
B Cache de vanne
C Compensation en longueur
D Embout de purge d’air
E Tête de thermostat
F  Supportenchableprémonté
G Boulon de retenue
H Cheville 10x80
I Rondelles de blocage
J Support mural

2
1
K  Axeàxationimmédiate
L Vis 3.9x60
M Cheville S6
N  Habillagedexationduhaut
O  Habillagedexationdubas
P Rosaces murales
Q Notice de montage
Remarque
Lesélémentsdexationfournissontprévuspourêtreutilisés
dans des constructions privées dans le but de fournir des
supportssufsamment résistants.La méthodede xation
respectivementappropriéedoittoutefoistoujoursêtrevériée
surlesiteetlesélémentsdexationdoiventêtreadaptées
aux conditions de la construction.
5 Préparer l’outillage nécessaire
6 N’enlever la feuille plastique de protection que des
    
reste, la laisser en place sur le radiateur jusqu’à la
mise en service.
7 Important
Vérierlacapacitédechargedusupport!
Noter les écarts : au moins 50 mm entre le radiateur et le
mur/plafond !
Percer en rotation et sans percussion dans les matériaux de
moindre résistance comme par exemple la brique perforée,
le béton léger ou cellulaire.
8 
diamètre10mm,profondeur80mm,écart«L»(cf.IVEcart
entre trous de perçage)!
Danger de mort !
Ne pas endommager de conduites d’eau, de gaz ou
d’électricité lors du perçage !
9 Insérer les chevilles (H) dans les trous de perçage
 
aligner au besoin.
10 Installer la rosace murale (P) et la rondelle de blocage

11 

sur le boulon de retenue (G).
12 Pousser le radiateur contre le mur et le verrouiller
contre le chute en serrant légèrement les vis M4. Les
vis prennent dans le talon de boulon.
13     
dans les rosaces murales (P) et les enfoncer dans

14 Aligner le radiateur
Réglage à gauche/à droite, avec les vis M4.
15 Réglage de l’écart mural par déplacement le long du
boulon. Réglage haut/bas par la vis sur le support

Attention !
Le repère sur la vis doit se trouver sur la saillie du tube
collecteur.
16     
transversal du bas.
Enfoncerl’axeàxationimmédiate(K)danslesupportmural
(J) et le régler de façon à ce que la radiateur soit suspendu
à l’horizontale (le cas échéant, le raccourcir au point destiné
àlarupture)).Marquerlapositiondelatêted’axedexation
rapide (K) sur le mur. Décrocher le radiateur.
17 Percer un trou pour cheville.
Milieudelamarque,diamètre6mm,profondeur60mm
Danger de mort !
Ne pas endommager de conduites d’eau, de gaz ou
d’électricité lors du perçage !
Insérer la cheville (M) dans le trou percé.
Fixerl’axedexationimmédiate(K)aveclavis(L).
18 Remonter le radiateur et le verrouiller en serrant les 4

avec un contre-écrou.
Serrer fermement !
19 Visser l’embout de purge d’air.
20 Raccorder le radiateur côté eau avec un raccord à
vis approprié (observer l’espace de montage derrière
le cache !)
Vérierl’étanchéitédel’installation!
21 Positionner correctement les rosettes murales.
Enlerleshabillagesdexation(N)etlesenfoncerdansle
tube collecteur.
22 Visser la compensation en longueur (C).
Visser la tête de thermostat (E), clipser le cache de vanne
(B).
23 
de recyclage.
Envoyer les radiateurs usés et leurs accessoires au recyclage
ouàunsystèmed’évacuationdedéchetsapproprié(respecter
les prescriptions locales).
I ISTRUZIONI DI MONTAGGIO E
D'USO
I Dati tecnici
II Legenda
NR Codice articolo
H  Distanza:dalforoallospigoloinferiorelettatura
raccordo
L Distanza dei fori
BH Altezza effettiva
BL Larghezza effettiva
BT Profondità
G Peso
V Contenuto d‘acqua
1* idoneo raccordo a vite
III Vista di lato e sul retro
IV Distanze fori
2*  Spigoloinferiorelettaturaraccordo
V Attacchi
Attacchi:2xG3/4"(lettaturaesterna)versoilbasso.
Mandata possibile a destra ed a sinistra, valvola con
possibilità di attacco sui due lati.
Sato:G1/4”(lettaturainterna)versodietro
VI Funzionamento
Pressione d’esercizio: max. 8 bar
Pressione di prova: 10,4 bar
Condizioni d’esercizio: Acqua calda sino a 110°C, possibile
funzionamento elettrico supplementare.
VII Indicazioni del costruttore
Uso ammesso
Il radiatore può essere utilizzato per il riscaldamento d’interni
eperasciugaretessutilavatiinacqua.Ognialtrousoèda
considerarsi improprio e pertanto non ammesso!
N. B.:
Le condizioni d’esercizio e dell’acqua sono da osservare come
indicato dalla DIN 2035. Impiego solo in sistemi di circuito di
riscaldamento chiusi.
N. B.:
I radiatori forniti servono esclusivamente per il riscaldamento
di ambienti. Non sono idonei come sedili o per essere usati
come aiuto per la salita.
A secondadella temperaturadi mandatala superciedel
radiatore può raggiungere i 110°C.
Pericolo di scottarsi!
Manutenzione e pulizia
Sfiatare il radiatore dopo la messa in funzione e dopo
prolungate interruzioni del funzionamento.
La pulizia può essere eseguita solo con detergenti delicati e
non abrasivi, comunemente in commercio.
Reclami
In caso di danni rivolgersi al proprio installatore/idraulico
specializzatodiducia!
Attenzione!
Far eseguire montaggio e riparazioni solo da personale
qualificato, cosicché non vengano meno i propri diritti
secondo la legge sulla responsabilità del costruttore per
difetti della cosa.
Accessori
Secondo la documentazione di vendita attualmente valida.
Rilasciare istruzioni di montaggio e d’uso

VIII Svolgimento del montaggio
1 Leggere attentamente le istruzioni di montaggio
prima dell’installazione!
2 Trasporto e magazzinaggio solo nell’imballo
protettivo!
3 Luogo di montaggio
N. B.
Nel caso del funzionamento elettrico supplementare devono
essere osservati gli ambiti di protezione prescritti in VDE 0100
Parte 701 (di lato al radiatore al di fuori della zona vasca o
doccia, presa e timer almeno 0,6 m di lato da queste).
4 Controllare che il contenuto della confezione sia
completo, integro e non riporti danni.
A Radiatore a tubi tondi con valvolame
B Fascia di copertura valvola
C Compensazione lunghezza
D  Tapposato
E Testa termostato
F Supporto ad innesto premontato
G Perno di tenuta
H Tassello 10x80
I  Rondelladissaggio
J Supporto da parete
K Perno a scatto
L Vite 3.9x60
M Tassello S6
N  Rivestimentossaggioinalto
O  Rivestimentossaggioinbasso
P Rosette per parete
Q Istruzioni di montaggio
N. B.
Ilmaterialedissaggioindotazioneèdestinatoall’impiego
inediciprivatisufondisufcientementeportanti.Ilmetodo
dissaggiorispettivamenteadeguatoètuttaviasempreda
vericareinlocoedilmaterialedissaggioèdascegliere
in base alle condizioni e alle caratteristiche costruttive del
montaggio!
5 Predisporre gli attrezzi necessari.
6 Togliere la pellicola protettiva solo dai punti di
attacco e di montaggio, per il resto lasciarla sino alla
prima messa in funzione del radiatore.
7 Importante
Vericarelaportatadelfondo!
Osservare le distanze: radiatore - parete laterale/solaio
vano min. 50mm!
In caso di materiale dalla scarsa solidità e resistenza come
ad es. forati, calcestruzzo leggero o calcestruzzo poroso,
effettuare le perforazioni facendo girare la punta senza
percussione.
8 Effettuare due fori orizzontali per tasselli:
Diametro 10 mm, profondità 80 mm, distanza „L“ (vd. IV
Distanze fori)!
Pericolo di vita!
Nell’effettuare i fori non danneggiare condutture
dell’acqua, del gas o linee di corrente elettrica!
9 Inserire i tasselli (H) nei fori ed avvitare i perni (G)
sino a paro, ev. allineare.
10 Inserire la rosetta per parete (P) e la rondella di

11 Avvitare di alcuni giri il supporto ad innesto (F)
nell’estremità superiore radiatore ed inserire il
radiatore sul perno di tenuta (G).
12 Spingere il radiatore alla parete e, stringendo
leggermente le viti M4, bloccarlo contro la caduta. Le
viti fanno presa nello spallamento del perno.
13 Infilare i rivestimenti del fissaggio (O) , inserirli
nelle rosette per parete (P) e premerli nell’estremità
tubo.
14 Allineare il radiatore.
Aggiustare a sinistra/destra, per mezzo delle viti M4.
15 Regolare la distanza dalla parete, facendolo scorrere
lungo il perno. Regolare in altezza/profondità tramite
la vite sul supporto ad innesto.
Attenzione!
La tacca sulla vite deve trovarsi all’interno della sporgenza
tubo collettore.
16 Fissare il supporto da parete (J) al centro sul tubo
orizzontale più in basso.
Inserire il perno a scatto (K) nel supporto da parete
(J) e regolarlo in modo che il radiatore stia appeso
perpendicolarmente (ev. accorciare il punto di rottura teorico).
Segnare la posizione del collare perno a scatto (K) sulla
parete. Riappendere il radiatore.
17 Effettuare un foro per tassello.
Centro della marcatura, diametro 6 mm, profondità 60 mm.
Pericolo di vita!
Nell’effettuare i fori non danneggiare condutture
dell’acqua, del gas o linee di corrente elettrica!
Inserire il tassello (M) nel foro.
Fissare il perno ad innesto (K) con vite (L).
18 Inserire nuovamente il radiatore e bloccarlo
stringendo le 4 viti M4. Fissare la vite M8 nel supporto
ad innesto con controdado.
Stringere bene!
19 
20 Collegare il radiatore con idoneo raccordo a vite alla
conduttura dell’acqua (osservare il vano d’ingombro
dietro la fascia di copertura!)
Controllare la tenuta dell’impianto!
21 Posizionare le rosette per parete in giusta
posizione.
Inlare i rivestimenti del ssaggio (N) e premerli nel tubo
collettore.
22 Avvitare la compensazione lunghezza (C).
Avvitare testa termostato (E), applicare a clips la fascia di
copertura valvola (B).
23 Smaltire i materiali d’imballo attraverso i sistemi di
riciclaggio.
Destinare radiatori usati con accessori al riciclaggio o ad uno
smaltimento appropriato (osservare le prescrizioni regionali).

2
3
E INSTRUCCIONES DE MONTAJE Y
DE SERVICIO
I Datos técnicos
II Leyenda
NR N° de artículo
H Distancia: perforación del canto inferior de la rosca de
conexión
L Distancia entre las perforaciones
BH Altura real de la estructura
BL Longitud real de la estructura
BT Profundidad de la estructura
G Peso
V Cabida de agua
1* racor de conexión apropiado
III Vista lateral y de atrás
IV Distancia entre las perforaciones
2* El canto inferior de la rosca de conexión
V Empalmes
Empalmes: 2 x G 3/4" (rosca exterior) hacia abajo.
Es posible montar el tubo de alimentación a la derecha y a la
izquierda, la válvula permite el soplado de ambos lados
Purga de aire: G 1/4" (rosca interior) hacia atrás
VI Servicio
Presión de servicio: máx. 8 bares
Presión de prueba: 10,4 bares
Condiciones de servicio: Agua caliente hasta 110°C, la
operación eléctrica adicional es posible.
VII Instrucciones del fabricante
Uso permitido
Únicamente está permitido utilizar el radiador para calentar
espacios interiores y para secar productos textiles que
hayan sido lavados con agua. Cualquier otro tipo de empleo
será considerado como un empleo ajeno al previsto y, por
consiguiente, está prohibido.
Nota:
Se deberán observar las condiciones de servicio y las
condiciones del agua de acuerdo con la norma DIN 2035.
El empleo sólo está permitido en sistemas de circuitos de
calefacción cerrados.
Nota:
Los radiadores suministrados deberán utilizarse
exclusivamente para el calentamiento de espacios interiores.
No constituyen el objeto adecuado para sentarse, para
treparse o para emplearlo como escalera.
Dependiendodelatemperaturadesalida,lasuperciedel
radiador puede calentarse hasta alcanzar unos 110°C.
¡Peligro de quemadura!
Mantenimiento y limpieza
Después de realizar la puesta en servicio y después de
interrupciones de servicio de mayor duración, purgue el
aire del radiador.
La limpieza deberá realizarse empleando únicamente
detergentes suaves usuales en el comercio.
Reclamación
En caso de presentarse algún daño, póngase en contacto
con su artesano especializado.
¡Atención!
Encargue los trabajos de montaje y de reparación únicamente
aartesanosespecializadosandenoperderlosderechos
que le asisten según la ley de saneamiento por defectos
ocultos.
Accesorios
En conformidad con los documentos de venta actualmente
vigentes.
¡Entréguense la instrucciones de montaje y de

VIII Desarrollo del montaje
1 Antes de realizar la instalación, lea detenidamente
las instrucciones de montaje
2 Efectúe el transporte y el almacenamiento únicamente
con el embalaje protector.
3 Lugar de instalación
Advertencia
En caso de una operación eléctrica adicional, será
imprescindible observar las áreas de protección que
prescribe la norma VDE 0100 Sección 701 (la parte lateral
del radiador debe estar alejada de las bañeras y duchas, la
caja de enchufe y el interruptor de reloj, a una distancia de
por lo menos 0,6 m).
4 ¡Cerciórese de que el contenido del paquete esté
completo y de que no presente daños!
A Radiador de tubo redondo con juego de válvulas
B Protector de válvulas
C Racor de compensación de la longitud
D Tapón de purga
E Válvula de gobierno termostático
F Sujetador premontado
G Perno de sujeción
H Clavija 10x80
I  Discosdejación
J  Dispositivodejaciónmural
K  Pernodejacióninstantáneaapresión
L Tornillo 3.9x60
M Espiga S6
N  Cubiertadelosdispositivosdejaciónsuperiores
O  Cubiertadelosdispositivosdejacióninferiores
P Rosetas de pared
Q Instrucciones de montaje
Indicación
El material de fijación suministrado está previsto para
emplearloenediciosdeusoparticularparalajacióndel
radiador en muros que dispongan de una capacidad portante
suciente.Sinembargo,esnecesarioexaminarinsitucuál
eselmétododejaciónmásapropiadoyadaptarelmaterial
dejaciónalascircunstanciasarquitectónicas.
5 Prepare las herramientas que hagan falta
6 Quite únicamente la laminilla protectora de los
puntos de empalme y de montaje y deje la laminilla
restante hasta el momento de la puesta en servicio
del radiador.
7 Importante
¡Cerciórese de que el suelo disponga de la capacidad
portante necesaria!
Observe las distancias: entre el radiador y la pared lateral/
techo debe haber un espacio libre de 50 mm mín.
Los materiales de construcción de estabilidad reducida,
como piedras perforadas, hormigón ligero u hormigón poroso
deberán perforarse con un taladro rotativo sin percusión.
8 Haga dos perforaciones horizontales para las
espigas:
diámetro10mm,profundidad80mm,distancia“L”(véaseIV
Distancia entre las perforaciones).
¡Peligro de muerte!
¡No dañe las tuberías de agua o de gas ni los conductos
eléctricos al realizar las perforaciones!
9 Introduzca la clavija (H) en las perforaciones y
gire el perno (G) hasta el collar y alinéelo en caso
necesario.
10 

11 
radiador y atorníllelo, pero no completamente, y
coloque el radiador en el perno de sujeción (G).
12 Desplace el radiador hacia la pared y asegúrelo
para evitar que se caiga apretando ligeramente los
tornillos M4. Los tornillos llegan hasta el rebajo
del perno.
13 
colóquelos en las rosetas de pared (P) e introdúzcalos

14 Alinee el radiador
Ajuste a la izquierda/derecha mediante el tornillo M4.
15 Ajuste de la distancia a la pared desplazándolo a lo
largo del perno. Ajuste de la altura mediante el tornillo
que se encuentra en el sujetador.
¡Atención!
La marca del tornillo debe encontrarse dentro del saliente
del tubo colector.
16      
transversal más bajo.
Presioneelpernodejacióninstantáneaapresión(K)enel
dispositivodejaciónmural(J)yajústelodetalmaneraque
el radiador esté suspendido verticalmente (en caso necesario
acórtelo en el punto de rotura controlada). Marque en la
paredlaposicióndeldiscodelpernodejacióninstantánea
a presión (K). Vuelva a quitar el radiador.
17 Haga una perforación para la espiga.
Centro de la marca, diámetro 6 mm, profundidad 60 mm
¡Peligro de muerte!
¡No dañe las tuberías de agua o de gas ni los conductos
eléctricos al realizar las perforaciones!
Coloque la espiga (M) en la perforación.
Fijeelpernodejacióninstantáneaapresión(K)empleando
el tornillo (L).
18 Vuelva a colocar el radiador y asegúrelo apretando
los cuatro tornillos M4. Coloque la tuerca del tornillo
M8 del sujetador.
¡Apriétela bien!
19 Atornille el tapón de purga.
20 Conecte el radiador a la tubería de agua empleando

el espacio detrás de la cubierta)
¡Revise la estanqueidad del equipo!
21 Coloque las rosetas de pared en la posición
correcta.
Enle las cubiertas de los dispositivos de jación (N) e
introdúzcalas en el tubo colector aplicando presión.
22 Atornille el racor de compensación de la longitud
(C).
Atornille la válvula de gobierno termostático, coloque el
protector de válvulas.
23 Elimine los materiales de envoltura mediante el
sistema de reciclaje.
Los radiadores inservibles y los accesorios deberán ser
eliminados a través del sistema de reciclaje o de la forma
prescrita (obsérvense las prescripciones locales).
 

I 
II 
NR  артикул
H  расстояниеотпросверленногоотверстиядо
нижнейкромкиприсоединительнойрезьбы
L  расстояниемеждуотверстиями
BH  фактическаямонтажнаявысота
BL  фактическаямонтажнаядлина
BT  монтажнаяглубина
G  вес
V  вмещаемоеколичествоводы
1*  подходящийприсоединительныйрезьбовой
фитинг
III 
IV 
2*  просверленногоотверстиядонижнейкромки
присоединительнойрезьбы
V 
Соединения: 2 x G 3/4" (наружная резьба), обращены
вниз.
Подсоединениенагнетательноготрубопроводавозможно
справаислева.Входпотокаввентильвозможенслюбой
стороны.
Выпуск воздуха: G 1/4" (внутренняя резьба), обращен
назад
VI 
Рабочеедавление:макс.8бар
Испытательноедавление:10,4бар
Условияэксплуатации:горячаяводадо110°C,возможен
дополнительныйэлектрическийнагрев.
VII 

Радиатор разрешается использовать только для
отоплениявнутреннихпомещенийисушкитекстильных
изделий,выстиранныхвводе.Любоеиноеиспользование
являетсяиспользованиемнепоназначению и поэтому
недопустимо!

Соблюдатьусловияэксплуатацииитребованиякводепо
DIN2035.Применятьтольковзамкнутыхциркуляционных
отопительныхсистемах.

Поставляемые радиаторы служат исключительно для
прогревапомещения.Онине рассчитанынато,чтобы
нанихсиделиилииспользовалиихвкачествеподножек.
Взависимостиоттемпературынагнетанияповерхность
радиатораможетнагреватьсядо110°C.


Послевводавэксплуатациюисравнительнодлительных
перерывов эксплуатации выпустите воздух из
радиатора.
Длячистки разрешается использоватьтолькомягкие,
неабразивныебытовыечистящиесредства.

Вслучаеповрежденияобратитеськмастеру,специали-
зирующемусяпоэтойчасти!

Чтобынеутратилисилувашиправа,предусмотренные
законом об ответственности изготовителя за дефекты
изделия,поручайтемонтажиремонтытольколицензи-
рованномумастеру!

Всоответствиисдействующиминаданныймоментторго-
вымидокументами.
  

VIII 
1    

2 

3 

В случае дополнительного электрического нагрева
должнысоблюдатьсязащитныезоны,предусмотренные
нормой VDE 0100, часть 701 (радиатор должен быть
расположенсбокувнезоныванныилидуша,розеткаи
таймерсбокуотнегонарасстояниинеменьше0,6м).
4 

A  радиаторскруглымитрубамиивентильной
гарнитурой

4
B  облицовкадлявентиля
C  компенсациядлины
D  пробкадлявыпускавоздуха
E  головкатермостата
F  насаживаемыйдержатель,предварительно
собранный
G  шпилька
H  дюбель10x80
I  стопорныешайбы
J  настенныйдержатель
K  упорныйболт
L  винт3.9x60
M  дюбельS6
N  крепежныйоблицовочныйэлемент,верхний
O  крепежныйоблицовочныйэлемент,нижний
P  стенныерозетки
Q  инструкцияпомонтажу

Прилагаемыйкрепёжныйматериалпредназначендля
использования в частных зданиях на поверхностях,,
способныхвынестисоответствующуюнагрузку.Способ
крепления следует выбирать в каждом конкретном
случаевзависимостиотусловийкрепления,крепёжный
материалприэтомследуетвыбиратьвзависимостиот
конкретныхстроительныхусловий!
5 
6   
    
     

7 
Проверитьнесущуюспособностьоснования!
Соблюдатьрасстояния:радиатор-боковаястена/потолок:
мин.50мм!
На поверхностях малой прочности – напр., дырчатый
кирпич, лёгкий бетон или пористый бетон – нельзя
применятьударнуюдрель.
8 

диаметр 10 мм, глубина 80 мм, расстояние "L" (см. IV
"Расстояниядлясверления")!



9    
   

10 


11 


12    


13   


14 
Регулировкавлево/вправо:спомощьювинтовM4.
15     
 



Метканавинтедолжнанаходитьсявпределахвыступания
общейтрубы.
16 

Вдавить упорный болт (K) в настенный держатель
(J) и отрегулировать его так, чтобы радиатор висел
вертикально(еслинеобходимо,укоротитьв расчетном
месте излома). Пометить на стене местоположение
тарелкиупорногоболта(K).Сноваснятьрадиатор.
17 
Серединаотметки,диаметр6мм,глубина60мм



Вставитьдюбель(M)впросверленноеотверстие.
Закрепитьупорныйболт(K)спомощьювинта(L).
18  
    


19 
20 
 
   

Проверитьустановкунаотсутствиеутечек!
21    

Вставитькрепежныеоблицовочныеэлементы(N)ивда-
витьихвобщуютрубу.
22 
Навернутьголовкутермостата(E),насадитьоблицовку
длявентиля(B).
23   

Отслужившиесвойсрокрадиаторыспринадлежностями
направить на вторичную переработку или утилизовать
надлежащимобразом(соблюдатьрегиональныепредпи-
сания).
  
OBSLUHU
I Technická data
II Legenda
NR  Artikl-č.
H  Odstup:Vyvrtanýotvordostředutrubky–přípojné
vedení
L  Roztečvyvrtanýchotvorů
BH  Skutečnástavebnívýška
BL  Skutečnástavebnídélka
BT Stavební hloubka
G Hmotnost
V Obsah vody
1*  vhodnéšroubovánípropřipojení
III Náhled ze strany a zezadu
IV 
2*  Středutrubky–přípojnévedení
V 
Přípoje:2xG3/4"(vnějšízávit)směremdolů.
Předtok je možný vpravo a vlevo, Ventil je oboustranně
průtokový
Odvzdušnění:G1/4“(vnitřnízávitdozadu
VI Provoz
Provoznítlak:max.8barů
Zkušebnítlak:10,4barů
Provozní podmínky: horká voda do 110°C,
dodatečnýelektrickýprovozjemožný.
VII 

Topnétělesosmípoužívatpouzekvytápěnívnitřníchprostor
aksušenítextílií,kterébylyprányvevodě.Každéjinépoužití
neodpovídáurčeníaneníprotodovolené!

Provozní podmínky a vodní podmínky se musí dodržovat
podle DIN 2035. Nasazení topného tělesa pouze v
uzavřenémutopnémucirkulačnímusystému.

Dodaná topná tělesa slouží pouze pro vytápění vnitřních
prostor.Topnátělesenejsouvhodnájakomožnostprosedění,
jakopomocnýprostředekprošplhání,nebostoupání.
Podletoho jakáje teplotapředběhu můžemůže povrch
topnéhotělesadosáhnoutaž110°C.


Pouvedenídoprovozuodvzdušnětetopnétěleso,stejnětak
jakopodelšíchpřerušeníchprovozu.
Čištěníjedovolenopouzepomocínormálníchneoděrných
čistícíchprostředků.
Reklamace
Vpřípadě poškozeníse obraťtena Vašeho odborného
řemeslníka!
Pozor!
Montáža opravy nechte provádět pouze odborným
řemeslníkem,abyjsteneztratiliprávapodlezákonuoručení
zavěcnéškody!

Přiměřeněaktuálnímplatnýmprodejnímpodkladům


VIII 
1 
2 
obalu!
3 Místo postavení

Přidodatečnémelektrickémprovozumusíbýtdodržovány
ochranné oblasti, které jsou předepsány v VDE 0100 díl
701.(Topnátělesanastraněmimovan,nebosprch,zásuvka
a spínací hodiny musí být od topného tělesa na straně
nejméně0,6m).
4    
balení!
A  Kulatátrubka-topnétělesosesouboremventilu
B Zaslepení ventilu
C Vyrovnání délky
D  Odvzdušňovacíucpávka
E Hlava termostatu
F  Předmontovanýnasazovacídržák
G  Držícíčepy
H  Hmoždinky10x80
I  Fixovacípodložky
J  Stěnovýdržák
K  Zachytávacíčep
L Šroub 3.9x60
M  HmoždinkyS6
N  Upevňovacíkrytnahoře
O  Upevňovacíkrytnahoředole
P  Stěnovérozetky
Q  Montážnínávod

Spoludodanýupevňovacímateriáljeurčenprodostatečně
nosný(pevný)podklad.Metodu,resp.způsobupevněníje
třebavždyvyzkoušetsohledemnadanýpodkladalokální
stavební situaci!
5 
6    

uvedení do provozu.
7 
Přezkoušetpodkladnajehonosnost!
Dávatpozornaodstupy:topnétěleso–postrannístěna/strop
prostoru min. 50mm!
Ustavebnin snízkou pevnostíjako např.dutinových
tvárnicích, lehkém betonu nebo pórbetonu vrtat bez nárazu.
8 
Průměr10mm,hloubka80mm,odstup„L“(vizIVrozteče
vývrtů)!

-
trická vedení!
9 

10 

11 
    

12 
  

13 

14 
Nastavenívpravo/vlevo,pomocíšroubůM4
15     
  

Pozor!
Označení na šroubu se musí nacházet uvnitř přesahu
sběrnétrubky.
16    

Zachytávacíčep(K)zatlačitdostěnovéhodržáku(J)atak
potépřestavit,abytopnétělesoviselosvisle,(popř.zkrátit
naoznačenímmístě).Označitpozicizachytávacíhočepu-
podložky(K)nastěně.Odvěsitopěttopnétěleso.
17 
Uprostředoznačení,průměr6mm,hloubka60mm

     
elektrická vedení!
Zasadithmoždinku(M)dovyvrtanéhootvoru.
Připevnitzachytávacíčep(K)šroubem(L).
18 



19 
20   

zaslepením!).
Přezkoušetzařízenínajehotěsnost!
21 
Navléciupevňovacízakrytí(N)apotézasunoutdosběrné
trubky
22 
Našroubovat hlavu termostatu (E), připevnit zaslepení
ventilu (B).
23 
Vysloužilátopnátělesavčetněpříslušenstvíodevzdejtepro
recirkulaci,nebokjinémuřádnémuodstranění(jenutnébrát
navědomíplatnépředpisyregionu).

4
5
  

I Dane techniczne
II Legenda
NR  Nrartykułu
H  Odstęp:otwórdodolnejkrawędzigwintu
przyłączeniowego
L  Odstępotworówwierconych
BH  Wysokośćrzeczywista
BL  Długośćrzeczywista
BT  Głębokość
G Masa
V  Zawartośćwody
1*  Odpowiedniazłączkagwintowana
III 
IV 
2*  Dolnejkrawędzigwintuprzyłączeniowego
V 
Przyłącza:2xG3/4"(gwintwewnętrzny)wdół.
Dopływmożliwy zlewej iz prawejstrony, przepływprzez
zawór z obu stron
Odpowietrzenie:G1/4”(gwintwewnętrzny)dotyłu
VI Eksploatacja
Ciśnienierobocze:maks.8bar
Ciśnieniepróbne:10,4bar
Warunki robocze: gorąca woda do 110°C, możliwe
dogrzewanie elektryczne.
VII Wskazówki producenta

Grzejnikmożebyćużywanywyłączniedoogrzewaniawnętrz
orazdosuszeniatekstyliów,którebyłypranewwodzie.Każde
inne zastosowanie jest niezgodne z przeznaczeniem i dlatego
niedopuszczalne!
Wskazówka:
Należyprzestrzegaćwymagańeksploatacyjnychiwodnych
wgDIN2035.Zastosowanietylkowzamkniętychsystemach
grzewczych.
Wskazówka:
Dostarczone grzejniki służą wyłącznie do ogrzewania
pomieszczeń.Nienadająsięonedosiedzenia,wchodzenia
na nie lub stawania na nich.
W zależności od temperatury wody w przewodach
zasilających powierzchnia grzejnika może nagrzewać się
nawet do 110°C.

Konserwacja i czyszczenie
Pouruchomieniu i podłuższychprzerwach w eksploatacji
należyodpowietrzaćgrzejniki.
Czyścić można wyłącznie za pomocą delikatnych, nie
szorującychśrodków doczyszczenia, dostępnychw
handlu.
Reklamacje
Wrazieuszkodzeniaprosimyzwrócićsiędospecjalistycznego
zakładurzemieślniczego!
Uwaga!
Montażinaprawynależyzlecaćwyłączniespecjaliście,aby
niewygasłyPaństwaprawadoroszczeńztytułuustawyo
odpowiedzialnościzawadyrzeczowe!
Akcesoria
Zgodnie z aktualnymi prospektami handlowymi.

konsumentowi!
VIII 
1   

2     
ochronnym!
3 Miejsce instalacji
Wskazówka
Przydogrzewaniu elektrycznymnależy przestrzegać
obszarów ochronnych, przewidzianych przez VDE 0100
część 701 (grzejnik z boku z daleka od obszaru wanny
inatrysku,gniazdkoizegarsterującywodległościconajmniej
0,6 m z boku).
4 
i nieuszkodzona!
A Grzejnik drabinkowy rurkowy z zestawem zaworów
B  Zaślepkazaworu
C  Kompensacjadługości
D  Zaworekodpowietrzający
E  Głowicatermostatu
F  Uchwytnasadzany,wstępniezmontowany
G  Kołekpodtrzymujący
H  Kołek10x80
I  Podkładkiustalające
J  Uchwytścienny
K  Trzpieńsamoryglujący
L  Śruba3.9x60
M  KołekS6
N  Osłonazamocowaniaugóry
O  Osłonazamocowaniaudołu
P  Rozetyścienne
Q  Instrukcjamontażu
Wskazówka
Dostarczonymateriał montażowyprzeznaczony jestdo
użytkuwbudynkachprywatnychnawystarczająconośnym
podłożu.Odpowiedniąmetodęzamocowanianależyjednak
zawszesprawdzićnamiejscuidopasowaćmateriałmocujący
dobudowlanychuwarunkowańlokalnych!
5 
6      

na grzejniku do momentu uruchomienia.
7 
Sprawdzićnośnośćpodłoża!
Przestrzegaćodstępów: grzejnik- bocznaściana/strop
pomieszczenia min. 50 mm!
Wiercićbezudaruprzymateriałachbudowlanychoniewielkiej
twardości,jaknp.pustaki,betonlekkilubbetonkomórkowy.

8 
Średnica10mm,głębokość80mm,odległość„L”(patrzIV
Odstępymiędzyotworami)!

   
przewodów wodnych, gazowych lub elektrycznych!
9    

10 

11    


12    


13 

14 Pozycjonowanie grzejnika
Regulacjalewa/prawaśrubamiM4.
15   
  

Uwaga!
Znaczniknaśrubiemusiznajdowaćsięwewnętrzuwystępu
kolektorów.
16 

Wcisnąćtrzpień samoryglujący(K) douchwytu ściennego
(J) i tak ustawić, aby grzejnik wisiał pionowo (ew. skrócić
wmiejscu deniowanegoprzełomu). Zaznaczyćpozycję
talerzykatrzpieniasamoryglującego(K)naścianie.Ponownie
zdjąćgrzejnik.
17 
W środku zaznaczonego pola, średnica 6 mm, głębokość
60 mm

   
przewodów wodnych, gazowych lub elektrycznych!
Wetknąćkołek(M)dowywierconegootworu.
Zamocowaćtrzpieńsamoryglujący(K)śrubą(L).
18   

M8 w uchwycie nasadzanym.

19 
20 
    

Sprawdzićszczelnośćinstalacji!
21 
Włożyćosłonyzamocowań(N)iwcisnąćdorurykolektora.
22 
Przykręcićgłowicętermostatu(E),założyćzaślepkęzaworu
(B).
23     
utylizacji.
Zużytegrzejnikiiichakcesoriadorecyklingulubzadbaćoich
prawidłoweusunięcie(przestrzegaćprzepisówregionalnych).
  

I 
II 
NR  Αρ.τεμαχίου
H  ΑπόστασηΟπήδιάτρησηςωςπροςκάτωακμή
σπειρώματοςσύνδεσης
L  Απόστασηδιατρήσεων
BH  Πραγματικόύψοςκατασκευής
BL  Πραγματικόμήκοςκατασκευής
  Βάθοςκατασκευής
G  Βάρος
V  Ογκοςνερού
1*  Κατάλληλοβίδωμασύνδεσης
III 
IV 
2*  Διάτρησηςωςπροςκάτωακμήσπειρώματος
σύνδεσης
V 
Συνδέσεις:2xG3/4"(εξωτερικόσπείρωμα)προςτακάτω.
Προώθησηδεξιάκαιαριστεράδυνατή,βαλβίδαάγειρεύμα
καιαπότιςδύοπλευρές
Εξαερισμός:G1/4"(εσωτερικόσπείρωμα)προςταπίσω
VI 
Πίεσηλειτουργίας:μέγ.8bar
Πίεσηελέγχου:10,4bar
Συνθήκεςλειτουργίας:Υπέρθερμονερόέως110°C,δυνατή
ηπρόσθετηηλεκτρονικήλειτουργία.
VII 

Το θερμαντικό σώμα επιτρέπεται να χρησιμοποιηθεί μόνο
γιαθέρμανσηεσωτερικώνχώρωνκαιγιαστέγνωμαρούχων
πουέχουνπλυθείσενερό.Κάθεάλληχρήσηδενταυτίζεται
μετουςκανονισμούςκαισυνεπώςαπαγορεύεται!

Τόσοοισυνθήκεςλειτουργίαςόσοκαιοιιδιότητεςνερούθα
πρέπεινατηρούνταισύμφωναμεDIN2035.Εφαρμογήμόνο
σεκλειστάσυστήματαθερμαντικώνκυκλωμάτων.

Ταθερμαντικάσώματαπουσαςπαραδίδονταιχρησιμεύουν
αποκλειστικάστηθέρμανσηεσωτερικώνχώρων.Δενείναι
κατάλληλαστορόλοκαθίσματος,βοηθητικούγιασκαρφάλωμα
ήγιαανάβαση.
Ανάλογα με τη θερμοκρασία εισόδου, οι επιφάνειες του
θερμαντικού σώματος μπορεί να θερμανθούν μέχρι και
τους110°C.


Εξαερίστετοθερμαντικόσώμαμετάτηθέσησελειτουργίατου
καιμετάαπόμεγάλαχρονικάδιαστήματααχρηστίας.
Οκαθαρισμόςπρέπειναγίνεταιαποκλειστικάμεήπια,κοινά
καθαριστικά καθημερινής χρήσης που δεν δημιουργούν
αφρούς.

Σε περίπτωση βλάβης απευθυνθείτε στον ειδικότεχνικό
σας!

Αναθέστε τη συναρμολόγηση και τις επιδιορθώσεις
αποκλειστικά σε ειδικούς έτσι, ώστε να μην παύσουν να
ισχύουνταδικαιώματάσαςσύμφωναμετονόμοπερίευθύνης
ελλείψεωςειδίκευσης!

Σύμφωναμεταεπίκαιρα,ισχύονταέγγραφααγοράς.


VIII 
1 

2      

3 

Κατά την πρόσθετη ηλεκτρονική λειτουργία πρέπει να
τηρούνταιταπροστατευτικάπλαίσιαπουκαθορίζονταιστο
VDE 0100 μέρος 701 (θερμαντικό σώμα πλευρικά εκτός
τομέαβανώνήντουζιέρας,πριζών,διακόπτηκαιωρολογιακός
διακόπτηςσεαπόστασητουλάχιστον0,6m).
4 

A  Θερμαντικόσώμακυλινδρικούσωλήναμε
διακόσμησηβαλβίδας
B  Ελασμαβαλβίδας
C  Εξισορρόπησημήκους
D  Πώμαεξαερισμού
E  Κεφαλήθερμοστάτη
F  Συγκράτησηεφαρμογήςπροσυναρμολογημένη
G  Μπουλόνισυναρμολόγησης
H  Ούπατ10x80
I  Δίσκοισταθεροποίησης
J  Συγκράτησητοίχου

5
6
ZH 安装和使用说明书
I 技术数据
II 图例
NR 货号
H 距离：钻孔到连接螺纹底边
L 钻孔距离
BH 实际结构高度
BL 实际结构长度
BT 安装深度
G 重量
V 水容量
1* 合适的连接螺纹接头
III 侧视图和后视图
IV 钻孔距离
2* 到连接螺纹底边
V 接头
接头： 2 x G 3/4" （外螺纹）向下。
前流可从右向左，阀门可双侧迎流
排气：
G1/4” （内螺纹）向后
VI 运行
工作压力：最大 8 巴
试验压力：
10,4 巴
运行条件：热水温度可高达
110 ℃，可用电辅
助运行。
VII 制造商说明
容许的使用
暖气片只能用于室内供暖和干燥用水洗涤的
纺织品。其他任何使用均不符合使用规程，
因而是不容许的！
说明：
要遵照 DIN 2035 标准的运行条件和水条件。仅
适用于封闭的供暖循环系统。
说明：
供货的暖气片仅用作室内供暖。不能将其作
为座位、攀援工具或梯子使用。
根据前流温度的不同，暖气片的温度可能会
高达
110 ℃。
有造成灼伤的危险！
维护和清洁
在初次启用和停用较长时间再次启用时，请
您对暖气片排气。
清洁时，只能采用温和的没有磨蚀作用的常
规清洁剂。
投诉
发现产品有损坏时，请您向您的专业安装工
反映！
注意！
为了保证不丧失产品缺陷法中规定的权利，
请您只安排专业安装工进行安装和修理工
作。
配件
根据当前有效的销售资料。
安装和使用说明书要交给最终用户！
VIII 安装过程
1 安装前请仔细通读安装说明书！
2 运输和储存时要总是采用保护包装！
3 安装现场
说明
在用电辅助运行时，要遵照 VDE 0100 第 701 部分
中规定的保护区域（暖气片要距离浴槽或淋
浴区域、插座和定时开关之外至少
0.6 米）。
4 检查包装内容物是否完整和有无损坏！
A 带阀门配件的圆管暖气片
B 阀门挡板
C 长度平衡
D 排气栓
E 恒温阀
F 预安装的插装支架
G 支承螺栓
H 合销钉 10x80
I 固定片
J 墙壁支架
K 承载拴
L 螺钉 3.9x60
M 合销钉 S6
N 上固定盖罩
O 下固定盖罩
P 墙壁插座
Q 安装说明书
提示：
随同供货的固定材料适用于地面具有足够承
载能力的民宅中使用。总是要现场检查所选
取的安装方法是否合适，并要根据安装现
场的具体情况，选用合适的安装固定材料！
5 准备好所需的工具
6 仅拆除接头和安装点的保护薄膜，其 他部分的薄
膜待启用时再拆除。
7 重要
检查地面的承载能力！
保持距离：暖气片和墙壁／室内角落的距离
至少为
50 毫米！
请使用非冲击钻在强度较低的建筑材料上
钻孔，例如多孔砖、轻质混凝土或多孔混
凝土。
8 钻两个合销钉孔：
直径 10 毫米，深度 80 毫米，距离为 “L” （参阅 IV
钻孔距离）！
生命危险！
钻孔时不要损坏输送水、气体和电的管道！
9 将合销钉（H）插入到钻孔中，将螺 栓（G）拧入
直到接合处，必要时对齐。
10 插入墙壁插座（P）和固定片（I）， 然后将墙壁
插座固定在墙壁上。
11 将插装支架（F）向暖气片末端拧入 数圈，将暖气
片插装到支承螺栓（G）上。
12 将暖气片推向墙壁，并略为拧紧M4螺 钉，防止其
落下。螺钉和螺栓的凸缘相固定
13 将固定盖罩（O）插入，插到墙壁插 座（P）中，
并压入管道末端。
14 对齐暖气片
从左右用 M4 螺钉调节。
15 沿着螺栓推动调节墙壁距离。上下调 节用插装支
架上的螺钉。
注意！
螺钉上的标记必须位于集流管超出部分之
内。
16 将墙壁支架（ J ）对齐固定在最下面 的横
管。
将承载拴（
K ）按入到墙壁支架（ J ）并进行
调节，使得暖气片垂直悬挂（必要时在额定
断裂点截断）。在墙壁上标记承载栓（
K ）的
位置。重新取下暖气片。
17 钻一合销钉孔。
中心为标记处，直径 6 毫米，深度 60 毫米。
生命危险！
钻孔时不要损坏输送水、气体和电的管道！
将合销钉（
M ）插入钻孔中。
用螺丝（
L ）固定承载栓（ K ）。
18 重新挂好暖气片并用4个M4螺钉固定 。用螺母锁
紧插装支架中的M8螺钉。
要拧紧！
19 拧入排气栓。
20 用合适的螺纹接头接通暖气片的入水 侧（注意挡
板后面的构造空间！）
检查设备的密封性！
21 定好墙壁插座的位置。
将固定盖罩（ N ）插入并压入到集流管中。
22 拧入长度平衡（C）。
拧上恒温阀（ E ），盖上阀门挡板（ B ）。
23 通过回收利用系统处理包装材料。
对报废的暖气片要连同配件一道进行回收利
用处理（要遵照当地的有关规定）。
K  Μπουλόνι
L  Βίδα3.9x60
M  ΟύπατS6
N  Επένδυσηστερέωσηςπάνω
O  Επένδυσηστερέωσηςκάτω
P  Ροζέτατοίχου
Q  Οδηγίεςσυναρμολόγησης

Τοσυνημμένουλικόστερέωσης,προβλέπεταιγιαχρήσησε
ιδιωτικάκτίριαπουδιαθέτουνπατώματαμεεπαρκήαντοχή
γιατηνεγκατάσταση.Ελέγξτεόμωςτηνεκάστοτεκατάλληλη
μέθοδο στερέωσης πάντα επί τόπου και προσαρμόστε το
υλικόστερέωσηςστηνπερίπτωσήσας!
5 
6  
    


7 
Ελέγξτετηναντοχήτουπατώματος!
Προσέξτετιςαποστάσεις:Θερμαντικόσώμα–πλαϊνόςτοίχος/
οροφήελάχ.50mm!
Τρυπήστε χωρίς να χτυπάτε δομικά υλικά με μικρή
ανθεκτικότηταόπωςπ.χ.πλίνθουςμεοπές,μπετόνελαφρό
ήαεροσκυρόδεμα.

8 
Διάμετρος10mm,βάθος80mm,απόσταση„L“(βλέπεIV
αποστάσειςδιατρήσεων)!



9       

10      
   

11   

  

12 


13 


14 
Ρυθμίστεαριστερά/δεξιά,μετηβοήθειατωνβιδώνΜ4.
15   
     


Η σήμανση στη βίδα θα πρέπει να βρίσκεται μέσα στην
προεξοχήσωλήνασυλλογής.
16 

Πιέστεταμπουλόνια(Κ)στηβάσητοίχου(J)καιμετατοπίστε
ταμετέτοιοτρόποώστε το θερμαντικόσώμανακρέμεται
κάθετα(ενδεδομένωςμειώστετηνπροδιαγραφόμενηθέση
κοπής).Σημειώστετηθέσητουδίσκουμπουλονιού(Κ)στον
τοίχο.Ξεκρεμάστεξανάτοθερμαντικόσώμα.
17 
Κέντροτηςσήμανσης,διάμετρος6mm,βάθος60mm



Εφαρμόστετοούπατ(Μ)στηνοπή.
Στερεώστεταμπουλόνια(Κ)μεβίδες(L).
18 



19 
20    


Ελέγξτετηνεγκατάστασηωςπροςτηστεγανότητα!
21 
Περάστετιςεπενδύσειςστερέωσης(Ν)καιπιέστετεςμέσα
στοσωλήνασυλλογής.
22 
Βιδώστετην κεφαλήθερμοστάτη(E), εφαρμόστεμέχρι να
ακουστείκλικτοέλασμαβαλβίδας(B).
23 

Χρησιμοποιημένα,θερμαντικάσώματαμεεξαρτήματαπου
έχουνφθαρθεί,δώστεταγιαανακύκλωσηήγιαοικολογική
απόσυρση(τηρείτετιςτοπικέςπροδιαγραφές).
