Liebe Kundin, lieber Kunde,
als Premiumhersteller von innovativen Produkten für die
Entwässerungstechnik bietet KESSEL ganzheitliche Sys-
temlösungen und kundenorientierten Service. Dabei stel-
len wir höchste Qualitätsstandards und setzen konsequent
auf Nachhaltigkeit - nicht nur bei der Herstellung unserer
Produkte, sondern auch im Hinblick auf deren langfristigen
Betrieb setzen wir uns dafür ein, dass Sie und Ihr Eigentum
dauerhaft geschützt sind.
Ihre KESSEL AG
Bahnhofstraße 31
85101 Lenting, Deutschland
Bei technischen Fragestellungen helfen Ihnen
gerne unsere qualifizierten Servicepartner vor Ort
weiter.
Ihren Ansprechpartner finden Sie unter:
www.kessel.de/kundendienst
Bei Bedarf unterstützt unser Werkskundendienst
mit Dienstleistungen wie Inbetriebnahme, Wartung
oder Generalinspektion in der gesamten DACH-
Region, andere Länder auf Anfrage.
Informationen zur Abwicklung und Bestellung fin-
den Sie unter:
http://www.kessel.de/service/kundenservice.html
2 / 144 Pumpstation / Einbau- und Bedienungsanleitung 016-102_01 DE_EN_FR

1 Hinweise zu dieser Anleitung

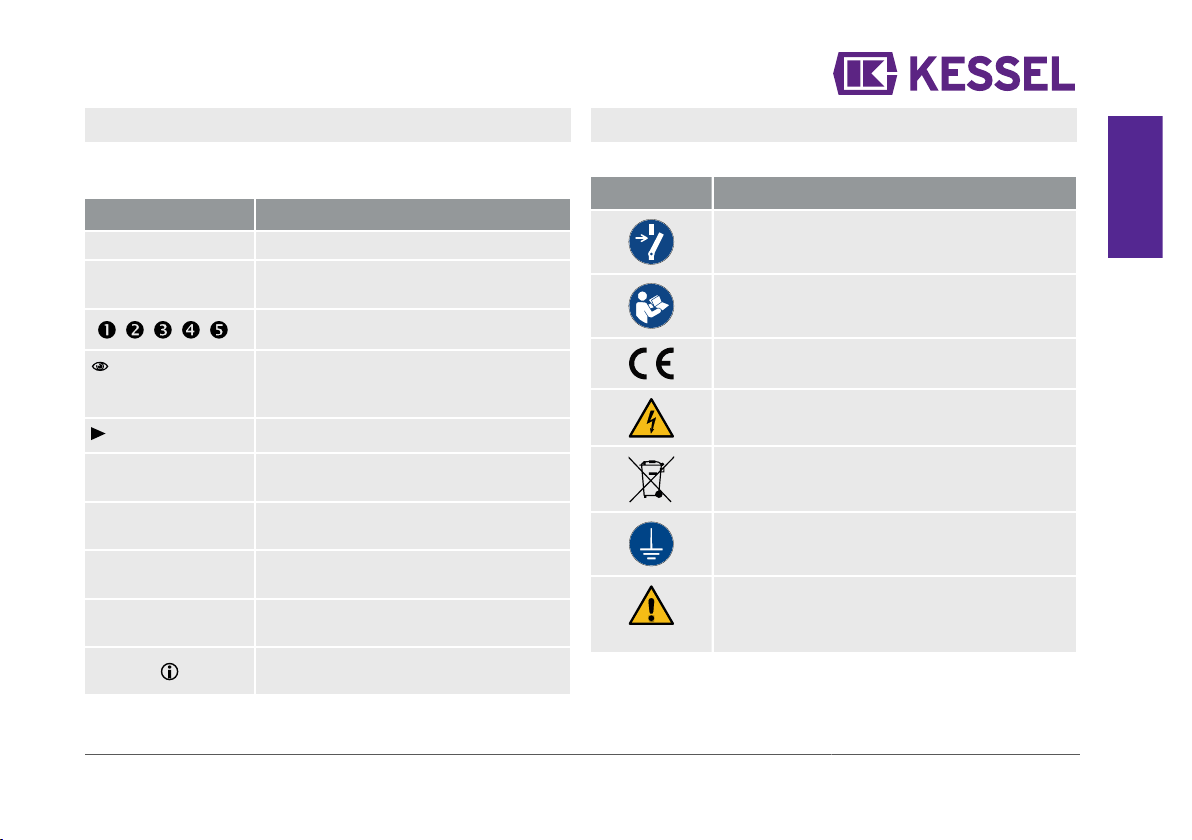

Folgende Darstellungskonventionen erleichtern die Orientie-
rung:
Darstellung Erläuterung
[1] siehe Abbildung 1
(5) Positionsnummer 5 von
nebenstehender Abbildung
... Handlungsschritt in Abbildung
Prüfen, ob Hand-
steuerung aktiviert
wurde.
Handlungsvoraussetzung
OK betätigen. Handlungsschritt
✓Anlage ist
betriebsbereit. Handlungsergebnis
siehe "Sicher-
heit", Seite 3 Querverweis auf Kapitel 2
Fettdruck besonders wichtige oder sicher-
heitsrelevante Information
Kursivschreibung Variante oder Zusatzinformation
(z. B. gilt nur für ATEX-Variante)
Technische Hinweise, die beson-
ders beachtet werden müssen.
2 Sicherheit
Folgende Symbole werden verwendet:
Zeichen Bedeutung
Gerät freischalten!
Gebrauchsanweisung beachten
CE-Kennzeichnung
Warnung Elektrizität
WEEE-Symbol, Produkt
unterliegt RoHS-Richtlinie
Vor Benutzung erden
WARNUNG
Warnt vor einer Gefährdung von Personen. Eine
Missachtung dieses Hinweises kann schwerste
Verletzungen oder Tod zur Folge haben.
DE
016-102_03 DE_EN_FR Pumpstation / Einbau- und Bedienungsanleitung 3 / 144

DE
Zeichen Bedeutung
VORSICHT
Warnt vor einer Gefährdung von Perso-
nen und Material. Eine Missachtung die-
ses Hinweises kann schwere Verletzun-
gen und Materialschäden zur Folge haben.
2.1 Personal - Qualifikation
Für den Betrieb der Anlage gelten die jeweils gültige
Betriebssicherheitsverordnung und die Gefahrstoffverord-
nung oder nationale Entsprechungen.
Der Betreiber der Anlage ist dazu verpflichtet:
eine Gefährdungsbeurteilung zu erstellen,
entsprechende Gefährdungszonen zu ermitteln und aus-
zuweisen,
Sicherheitsunterweisungen durchzuführen,
gegen die Benutzung durch Unbefugte zu sichern.
Person 1) freigegebene Tätigkeiten an KESSEL-Anlagen
Betreiber Sichtprüfung, Inspek-
tion, Batterietausch
Sachkundiger, (kennt, ver-
steht Betriebsanweisung)
Entleerung, Reinigung
(innen), Funktionskon-
trolle, Konfiguration
des Schaltgerätes
4 / 144 Pumpstation / Einbau- und Bedienungsanleitung 016-102_03 DE_EN_FR

Person 1) freigegebene Tätigkeiten an KESSEL-Anlagen
Fachkundiger, (Fachhand-
werker, nach Einbauanwei-
sung und Ausführungsnormen)
Einbau, Tausch, War-
tung von Komponen-
ten, Inbetriebnahme
Elektrofachkraft VDE 0105
(nach Vorschriften für elektr.
Sicherheit, oder nach natio-
nalen Entsprechungen)
Arbeiten an elektri-
scher Installation
1) Bedienung und Montage darf nur durch Personen erfolgen, die das 18. Lebensjahr vollendet haben.
2.2 Allgemeine Sicherheitshinweise
Die Anleitungen der Anlage und Anlagenbestandteile sowie
die Wartungs- und Übergabeprotokolle sind an der Anlage
verfügbar zu halten.
Bei Installation, Betrieb, Wartung oder Reparatur der Anlage
sind die Unfallverhütungsvorschriften, die in Frage kommen-
den Normen und Richtlinien, sowie die Vorschriften der örtli-
chen Energie- und Versorgungsunternehmen zu beachten.
ACHTUNG
Anlage freischalten!
Sicherstellen, dass die elektrischen Komponen-
ten während der Arbeiten von der Spannungsver-
sorgung getrennt sind.
WARNUNG
Spannungsführende Teile
Bei Tätigkeiten an elektrischen Leitungen und
Anschlüssen Folgendes beachten:
Für alle elektrischen Arbeiten an der Anlage gel-
ten die nationalen Sicherheitsvorschriften.
Die Anlage muss über eine Fehlerstrom-Schutz-
einrichtung (RCD) mit einem Bemessungsfehler-
strom von nicht mehr als 30mA versorgt werden.
Das Schaltgerät sowie die Schwimmerschalter bzw. Niveau-
steuerung stehen unter Spannung und dürfen nicht geöffnet
werden.
Es ist sicherzustellen, dass sich die Elektrokabel sowie alle
anderen elektrischen Anlagenteile in einem einwandfreien
Zustand befinden. Bei Beschädigung darf die Anlage auf kei-
nen Fall in Betrieb genommen werden bzw. ist umgehend
abzustellen.
DE
016-102_03 DE_EN_FR Pumpstation / Einbau- und Bedienungsanleitung 5 / 144

DE
WARNUNG
Gefahr durch Überspannung!
Anlage nur in Gebäuden betreiben, in denen ein
Überspannungsableiter (z. B. Überspannungs-
schutzeinrichtung Typ 2 nach VDE) installiert
ist. Störspannung kann elektrische Komponen-
ten stark beschädigen und zu einem Ausfall der
Anlage führen.
VORSICHT
Heiße Oberflächen!
Der Antriebsmotor kann während des Betriebes eine
hohe Temperatur entwickeln.
Schutzhandschuhe tragen
WARNUNG
Transportrisiko/Eigengewicht der Anlage!
Gewicht der Anlage/Anlagenbestandteile prüfen
(siehe "Technische Daten", Seite 16).
Auf richtiges Heben und Arbeitsergonomie ach-
ten.
ACHTUNG
Kontaminierte Oberfläche!
Anlage und Umgebung können durch Keime verun-
reinigt sein.
Keine Nahrungsmittel im selben Raum lagern
oder konsumieren.
Berühren der Oberfläche vermeiden, sichtbaren
Schmutz entfernen.
Nach Abschluss der Arbeiten, Hände waschen.
Vorgeschriebene persönliche Schutzausrüstung!
Bei Einbau, Wartung und Entsorgung an der Anlage
stets Schutzausrüstung verwenden.
Schutzkleidung
Schutzhandschuhe
Sicherheitsschuhe
Augenschutz
6 / 144 Pumpstation / Einbau- und Bedienungsanleitung 016-102_03 DE_EN_FR

VORSICHT
Pumpen können unerwartet anlaufen.
Vor Wartung oder Reparatur der Anlage ausschal-
ten oder Stromversorgung abtrennen.
Die Pumpe darf niemals trocken oder im Schlürf-
betrieb laufen, Laufrad und Pumpengehäuse
müssen immer bis zur Mindesteintauchtiefe über-
flutet sein.
Die Pumpe darf nicht benutzt werden, wenn sich
Personen im Wasser aufhalten oder die Drucklei-
tung nicht angeschlossen ist.
Die Pumpe baut einen Förderdruck/Überdruck
auf.
3 Einleitung
3.1 Bestimmungsgemäße Verwendung
Die Anlage darf nur zum Abpumpen von haushaltsüblichem
fäkalienhaltigen Abwasser, nicht jedoch von brennbaren
bzw. explosiven Flüssigkeiten oder Lösungsmitteln verwen-
det werden.
WARNUNG
Ein Einsatz der Anlage in explosionsgefährdeter
Atmosphäre (ATEX) ist nicht zulässig.
Die Anlage ist zur Entsorgung von Schmutzwasser unterhalb
der Rückstauebene und zum Einbau im Erd-/Grünbereich
geeignet.
Die Anlage ist nicht geeignet für den Einbau im Grundwas-
ser.
Als Fördermedium sind ausschließlich häusliche Abwässer
möglich.
Regionale Einleitbestimmungen der Kommune beachten,
oftmals sind u. a. maximale Abwassertemperaturen vorge-
schrieben (z. B. 35°C).
Alle nicht durch eine ausdrückliche und schriftliche Erlaubnis
des Herstellers erfolgten Um- oder Anbauten, Verwendun-
gen von nicht originalen Ersatzteilen und Reparaturen durch
nicht durch den Hersteller autorisierten Betriebe oder Perso-
nen führen zum Verlust der Gewährleistung.
DE
016-102_03 DE_EN_FR Pumpstation / Einbau- und Bedienungsanleitung 7 / 144

DE
3.2 Lieferumfang
Mono
(1) Behälter mit Abdeckplatte
(2) Pumpe (im Karton)
(3) Armaturen (im Karton)
(4) Kleinteile mit Einbau- und
Bedienungsanleitung (in Tüte)
(5) Palette
8 / 144 Pumpstation / Einbau- und Bedienungsanleitung 016-102_03 DE_EN_FR

Mono Tronic / Duo Tronic
(1) Behälter mit Abdeckplatte
(2) Schaltgerät (im Karton)
(3) Kleinteile mit Einbau- und
Bedienungsanleitung (in Tüte)
(4) Schwimmerhalterung (im Karton)
(5) Pumpe(n) (im Karton)
(6) Verrohrung(en) (im Karton)
(7) Palette
DE
016-102_03 DE_EN_FR Pumpstation / Einbau- und Bedienungsanleitung 9 / 144

DE
3.3 Produktbeschreibung
Die Anlage ist zum Einbau ins Erdreich, in den mitgelieferten
Schacht, außerhalb von Gebäuden vorgesehen. Die Anlage
wird für die Bestückung mit einer oder zwei Pumpen (Mono/
Duo) hergestellt. Der Aufbau der beiden Pumpen und deren
Verrohrung ist symmetrisch.
Ausführungen:
Mono (mit Schwimmerschalter)
Mono Tronic (mit Schaltgerät)
Duo Tronic (mit Schaltgerät)
Optionen
Verlängerungsstück (Art.-Nr. 829100) zum vertieften Ein-
bau.
Alarmsonde (Leitwertsonde oder optische Niveauerfas-
sung: Art.-Nr. 20222, 20223), um die Anlage mit optischen
und akustischen Warnsignalen bei starker Niveauüber-
schreitung auszustatten (nur bei der Ausführung "Mono
mit Schwimmerschalter").
Absperrschieber, zum Absperren der Druckleitung.
Art.-Nr. 829200 (Mono), Art.-Nr. 829250 (Tronic)
10 / 144 Pumpstation / Einbau- und Bedienungsanleitung 016-102_03 DE_EN_FR

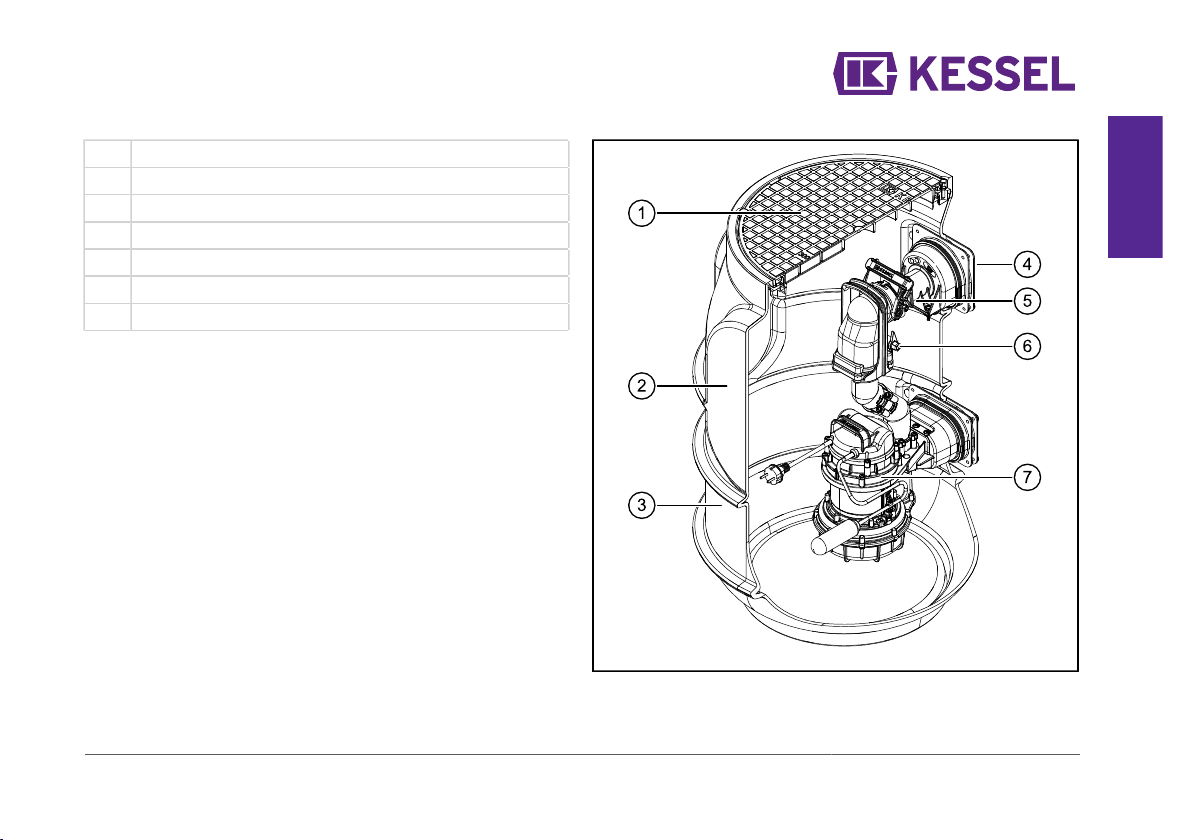

Mono
(1) Abdeckplatte
(2) Anbohrflächen für Zulauf, Kabelleerrohr, Entlüftung
(3) Behälter
(4) Anschlussstutzen für Druckleitung (DN 50)
(5) Halterung für Alarmsonde (optional)
(6) Rückflussverhinderer
(7) Schmutzwasserpumpe mit Schwimmerschalter
DE
016-102_03 DE_EN_FR Pumpstation / Einbau- und Bedienungsanleitung 11 / 144

DE
Mono Tronic / Duo Tronic
(1) Abdeckplatte
(2) Anbohrflächen für Zulauf, Kabelleerrohr, Entlüftung
(3) Niveauerfassung mit Schwimmerschalter
(4) Behälter
(5) Schaltgerät
(6) Anschlussstutzen für Druckleitung (DN 50)
(7) Rückflussverhinderer
(8) Schmutzwasserpumpe
(9) Schmutzwasserpumpe (Duo)
12 / 144 Pumpstation / Einbau- und Bedienungsanleitung 016-102_03 DE_EN_FR

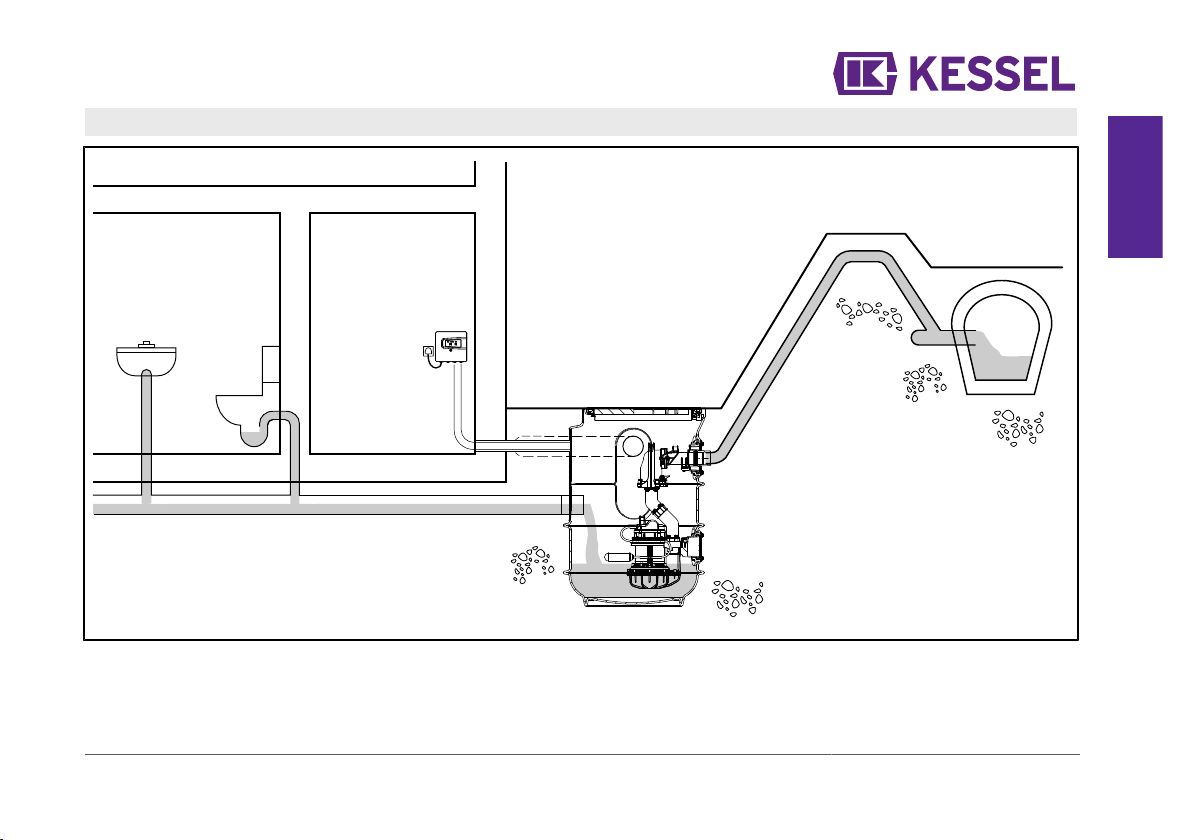

3.4 Funktionsprinzip
DE
016-102_03 DE_EN_FR Pumpstation / Einbau- und Bedienungsanleitung 13 / 144

DE
3.5 Typenschild

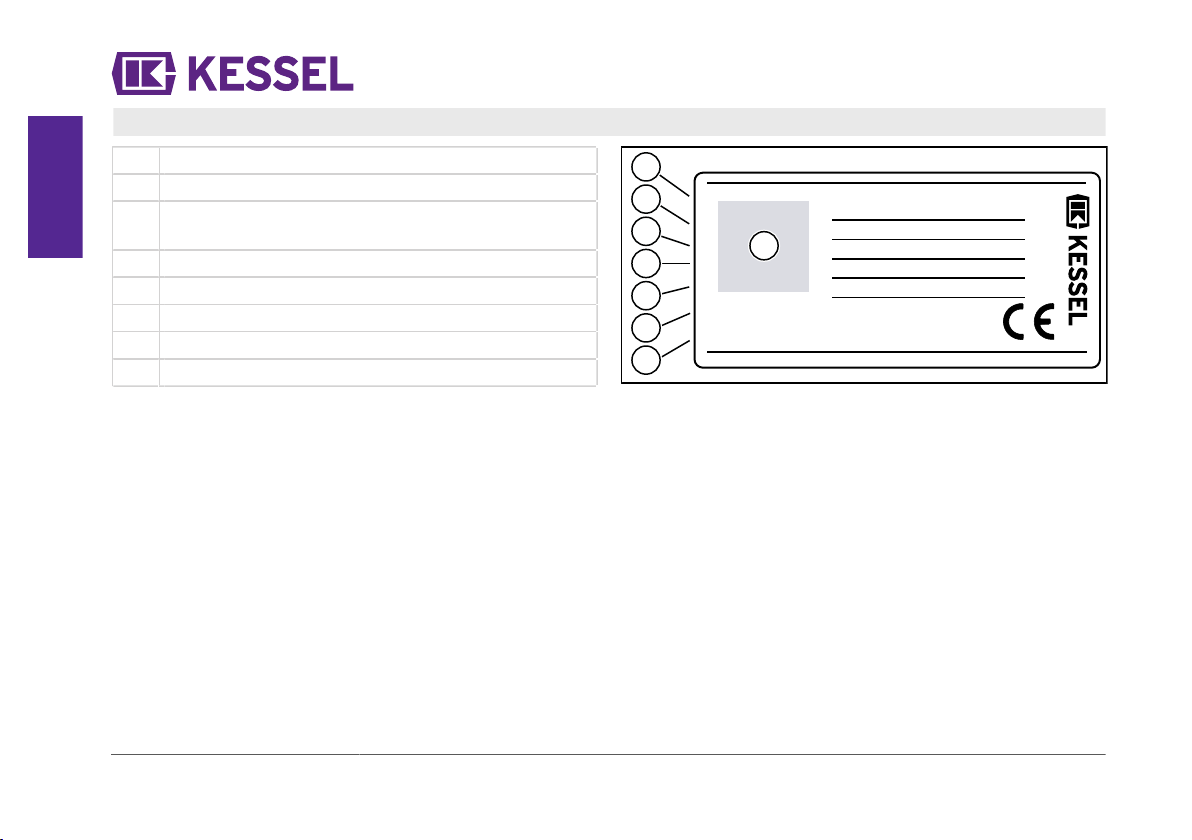

(1) Bezeichnung der Anlage
(2) Artikelnummer
(3) Anschlussspannung und Anschluss-
frequenz, Stromaufnahmebereich
(4) Maximaler Förderstrom / Förderhöhe
(5) Betriebsart + Schutzart (IP)
(6) Seriennummer
(7) Revisionsstand der Hardware
(8) QR-Code
Aqualift F
Mono/Duo
XXXXX
U=XXXV; XX Hz; I=XXA
Qmax=Xm³/h; Hmax=Xm
S1; IPXX (XmWs)
RevStd.:XX DD.MM/JJ EN 12050-X
Ser.Nr.: XXXXXXX Auftr.Nr.: XXXXXXX
Bahnhofstraße 31
D-85101 Lenting
1
2
3
4
5
6
7
8
14 / 144 Pumpstation / Einbau- und Bedienungsanleitung 016-102_03 DE_EN_FR

3.6 Anzeigen, Bedientasten und deren Funktionen
Schaltgerät
(1) LED Betriebsbereit (grün)
(2) LED Alarm (rot)
(3) LED Anlagenbehälter Ein-
schaltniveau erreicht (orange)
(4) LED Abwasserpumpe läuft (orange)
(5) LED Abwasserpumpe läuft (orange, nur Duo Tronic)
(6) Symbol Betrieb
(7) Taster Alarm ausschalten (quittieren)
(8) Symbol Anlagenbehälter
(9) Taster Abwasserpumpe ein (manuell)
(10) Taster Abwasserpumpe ein
(manuell), (nur Duo Tronic)
Aqualift Basic
1
6
2
7
3
8
1
4
9
2
5
10
DE
016-102_03 DE_EN_FR Pumpstation / Einbau- und Bedienungsanleitung 15 / 144

DE
4 Technische Daten
4.1 Technische Daten
Pumpe
Angabe / Pumpenart STF 1300
Gewicht 10 kg
Leistung P1 / P2 1,3 kW / 0,8 kW
Drehzahl 2650 min-1
Betriebsspannung 230 V; 50 Hz
Nennstrom 6,0 A
Förderleistung max. 21 m³/h
Förderhöhe max. 10 m
Max. Temperatur
Fördermedium 35°C
Schutzart IP68 (3m)
Schutzklasse I
Motorschutz integriert
Anschlusstyp (Mono) Schukostecker
Anschlusstyp (Duo) direkt mit Schaltgerät verkabelt
Anschlusskabel 10 m; 3 x 1,0 mm²
empfohlene Sicherung C16 A
Leistung und Förderhöhe der Pumpe
2
4
6
8
10
4
6
2
8 10 12 16 1814 20 22 Q
[m3/h]
H
[
m
]
STF 1300
16 / 144 Pumpstation / Einbau- und Bedienungsanleitung 016-102_03 DE_EN_FR

Schacht
Angabe / Schachttyp Werte
Gewicht 16 kg
Zulauf [DN] 100 / 150
muss vor Ort gebohrt werden
Druckanschluss [DN] 50 (d=63 mm) für PVC
Kabelleerrohr muss vor Ort gebohrt werden
Be-/Entlüftung muss vor Ort gebohrt werden
Höhe 830 mm
Außendurchmesser 600 mm
Abdeckplatte / Ausführung begehbar bis 300 kg
Mono 25 l
Mono Tronic 60 l
Nutzvo-
lumen
Duo Tronic 60 l
Einschalthöhe 80 mm / 160 mm
DE
016-102_03 DE_EN_FR Pumpstation / Einbau- und Bedienungsanleitung 17 / 144

DE
5 Montage
5.1 Bodenaushub und Platzierung der Anlage
Eignung von Produkt(-variante) für Umgebungsbedingun-
gen (siehe "Bestimmungsgemäße Verwendung", Seite 7)
und Einbautiefe (siehe "Produktbeschreibung", Seite 10)
sicherstellen.

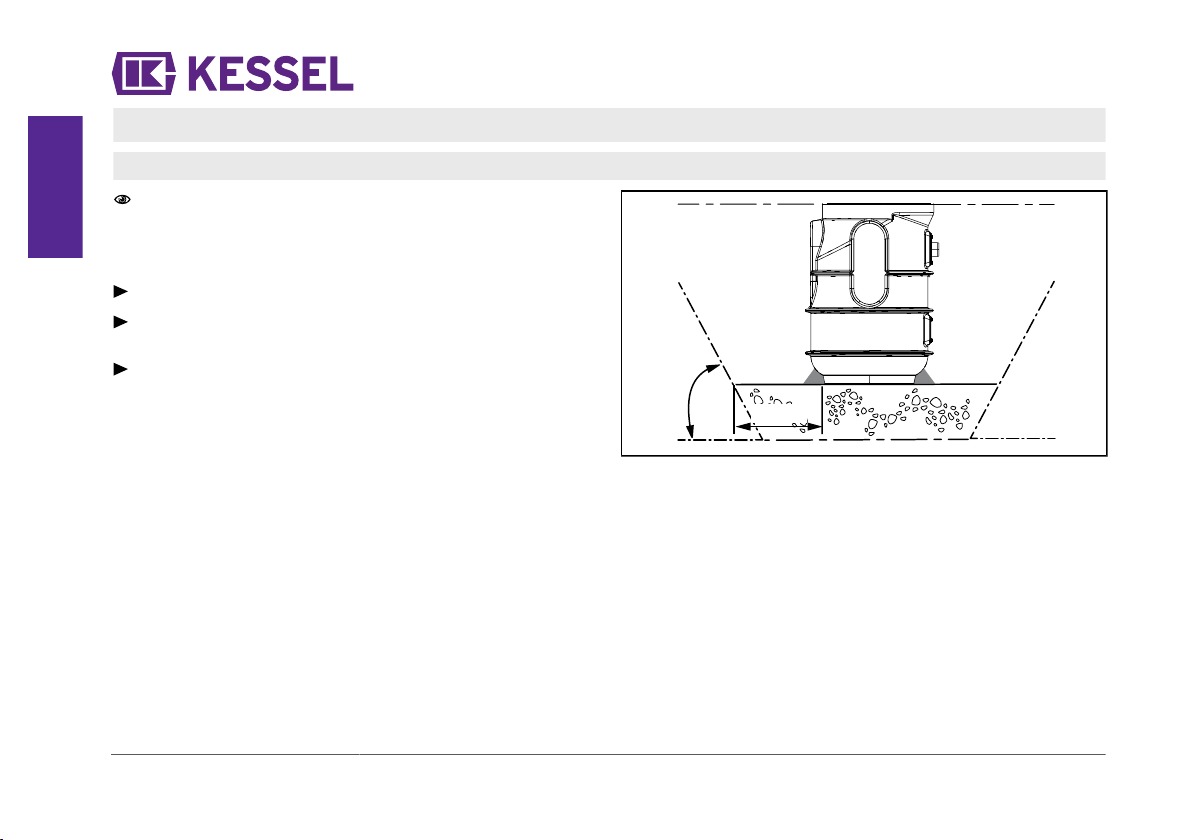

Böschungswinkel β (ca. 60°) festlegen.
Baugrube ausheben, dabei am Fuß mind. 50 cm umlau-
fenden Untergrund sicherstellen.
Baugrube mit einer Sauberkeitsschicht von 30 cm ver-
dichten und plan nivellieren.
β
50cm
18 / 144 Pumpstation / Einbau- und Bedienungsanleitung 016-102_03 DE_EN_FR

5.2 Vertiefter Einbau
Für größere Einbautiefen kann optional das Verlängerungs-
stück Art.-Nr. 829100 verwendet werden.
Dichtung lagerichtig in Schacht einlegen.
Verlängerungsstück in Schacht stecken und bodeneben
ausrichten.
140 - 440 mm
1
2
DE
016-102_03 DE_EN_FR Pumpstation / Einbau- und Bedienungsanleitung 19 / 144

DE
5.3 Rohranschlüsse
Zulauf- / Entlüftungsleitung anschließen
Position für Rohranschlüsse bestimmen.
Bohrer mit passender Sägeglocke (Art.Nr. 500101) aus-
wählen. Bohrung gemäß der Anleitung der Sägeglocke
ausführen.
Entsprechende Dichtungen für Rohrdurchführung einset-
zen.
Zulauf-/ Entlüftungsleitung einfetten und durch Dichtun-
gen für Rohrdurchführung schieben.
2
1
4
3
Druckanschluss herstellen
Klebeflächen vorher reinigen.
PVC-Kleber an Druckanschlussstutzen aufbringen.
Klebemuffe aufschieben.
PVC-Kleber an Druckleitung aufbringen und in Klebe-
muffe einschieben.
Verarbeitungsrichtlinien und Trocknungszeit des Klebers
beachten!
1
2
3
20 / 144 Pumpstation / Einbau- und Bedienungsanleitung 016-102_03 DE_EN_FR
